Aprovechamos la oportunidad para agradecerle la compra de este producto.
Recomendamos leer el manual antes de encender el aparato y observar las instrucciones que en él se
exponen. Conserve el manual para futuras consultas.
SEGURIDAD Y MEDIO AMBIENTE
SEGURIDAD ELÉCTRICA
Compruebe que el voltaje de la toma de corriente donde va a conectar el aparato se corresponde con el
voltaje de alimentación del aparato.
Para evitar daños en el equipo, descargas eléctricas, fuego o daños personales, cuando conecte o
desconecte el equipo de la corriente de alimentación, tire firmemente de la clavija de toma de corriente,
nunca del cable. Realice esta operación siempre con las manos secas.
Mantenga el cable de corriente de alimentación lejos de fuentes de calor. No apoye objetos pesados sobre
el cable de corriente de alimentación ni lo modifique.
Limpie regularmente la toma de corriente de polvo y suciedad.
No abra el aparato, puede recibir una descarga eléctrica.
PRECAUCIÓN
Mientras instale el aparato manténgalo apagado y desenchufado de la corriente eléctrica.
No abra el aparato. Tocar las partes internas es peligroso ya que puede recibir una descarga eléctrica.
El aparato no debe recibir salpicaduras o gotas de líquido. No coloque recipientes con líquido sobre el
aparato.
No introduzca objetos en el interior.
UBICACIÓN
Coloque el equipo en una superficie horizontal y con espacio alrededor para permitir la ventilación.
Evite lugares con luz directa del sol, fuentes de calor próximas o con polvo excesivo.
No coloque el aparato en lugares con campos magnéticos o electricidad estática.
No utilice superficies sometidas a vibración o impacto para colocar el aparato.
No apile aparatos.
VENTILACIÓN
Nunca se deben obstruir las ranuras de ventilación del aparato.
No exponga el aparato a la luz directa del sol y no lo sitúe cerca de fuentes de calor.
PERIODOS DE INACTIVIDAD
Cuando el aparato no vaya a ser usado durante un periodo de tiempo prolongado desconéctelo de la toma
de corriente.
Si utiliza un adaptador de corriente, tenga en cuenta que éste sigue consumiendo aunque el equipo esté
apagado. Si no va a ser utilizado durante un tiempo prolongado desconéctelo de la toma de corriente.
MEDIO AMBIENTE
Para ahorrar energía apague el aparato cuando no lo vaya a utilizar durante un periodo de tiempo prolongado.
El aparato puede contener sustancias nocivas para el medio ambiente o la salud humana. Para minimizar el
efecto de estas sustancias el aparato debe ser gestionado y en su caso reciclado cuando se deshaga de él.
Cuando se deshaga del aparato recuerde: no puede tirarlo a un contenedor de basura urbana convencional.
Si el aparato tiene o utiliza pilas o baterías éstas deben ser recicladas por separado.
El aparato (sin pilas ni baterías) debe ser entregado para su gestión ambiental. Deposítelo en un contenedor
especial para la recogida selectiva de aparatos eléctricos y electrónicos, en un Punto Limpio o bien,
entrégueselo al distribuidor cuando adquiera un equipo similar para que se encargue de su gestión (en
cualquier caso sin coste adicional).
- 2 -
Page 3

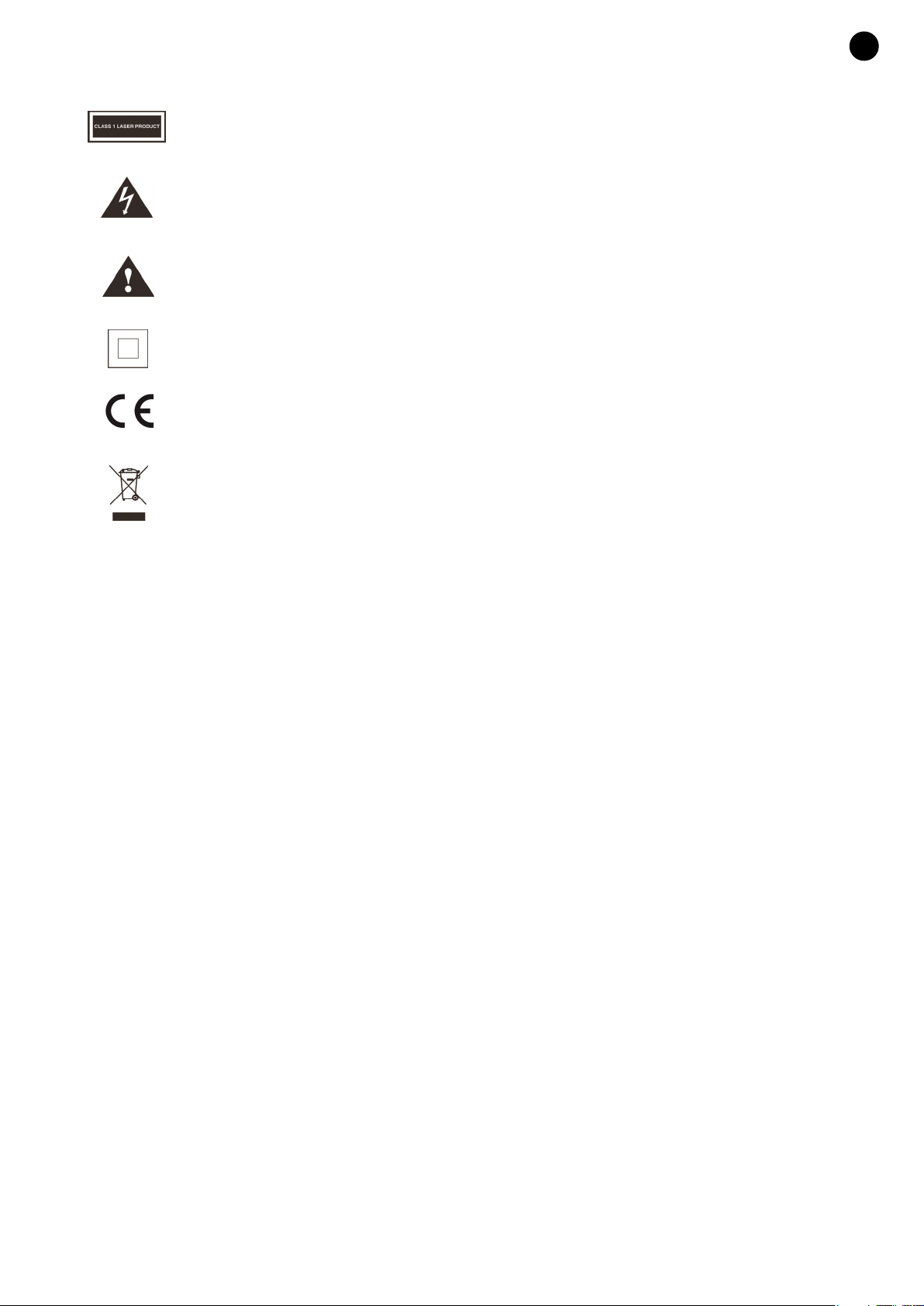

SIGNIFICADO DE SÍMBOLOS EN EL APARATO*
El símbolo formado por la frase “producto láser clase 1” inscrita en un rectángulo indica que
se puede producir radiación láser visible e invisible. Evite la exposición directa al láser.
El símbolo formado por un rayo eléctrico inscrito en un triángulo indica que en el aparato
hay terminales de conexión o puntos en el circuito que presentan un voltaje que puede
provocar una descarga eléctrica, incluso en condiciones normales de funcionamiento.
El símbolo formado por una exclamación inscrita en un triángulo indica que hay que dirigirse
al manual de instrucciones para obtener información sobre el uso y funcionamiento del
aparato.
El símbolo formado por un cuadrado inscrito en otro cuadrado indica que el aparato tiene
doble aislamiento eléctrico.
El símbolo de la Comunidad Europea indica que el aparato cumple con la normativa vigente
en la Unión Europea, así como su transposición a la legislación local.
El símbolo del contenedor de basura tachado sobre una barra horizontal indica que cuando
se deshaga de este aparato debe de entregarlo para su correcta gestión ambiental,
depositándolo en un contenedor especial de recogida selectiva de aparatos eléctricos y
electrónicos o a través del distribuidor cuando adquiera un equipo similar, sin coste
adicional. También indica que el aparato se ha puesto en el mercado con posterioridad al
13 de agosto de 2005 (directiva 2012/19/EU de Reciclaje de Aparatos Eléctricos y
Electrónicos, y su transposición a la normativa nacional, R.D. 219/2013).
ES
Conforme a lo dispuesto en el mencionado Real Decreto, FONESTAR está inscrito en el
Registro de Aparatos Eléctricos y Electrónicos (RAEE) como sección especial del Registro
de Establecimientos Industriales (REI) con el número de inscripción 001851.
*Puede que alguno de estos símbolos no aparezca en el aparato.
EXENCIÓN DE RESPONSABILIDAD
Las características del equipo y el contenido del manual pueden cambiar sin previo aviso.
FONESTAR, S.A. no asume ninguna responsabilidad con respecto a un mal uso del aparato o a la
información proporcionada en este manual de instrucciones y rechaza específicamente toda responsabilidad
implícita de comerciabilidad o adecuación a cualquier uso particular.
Todos los derechos reservados por FONESTAR, S.A.
- 3 -
Page 4
ES
DESCRIPCIÓN
- Amplificador de megafonía.
- Grabador/reproductor USB/SD/MP3.
- 4 zonas de altavoces seleccionables con control independiente de volumen.
- Alimentación phantom y prioridad.
CONTROLES Y FUNCIONES

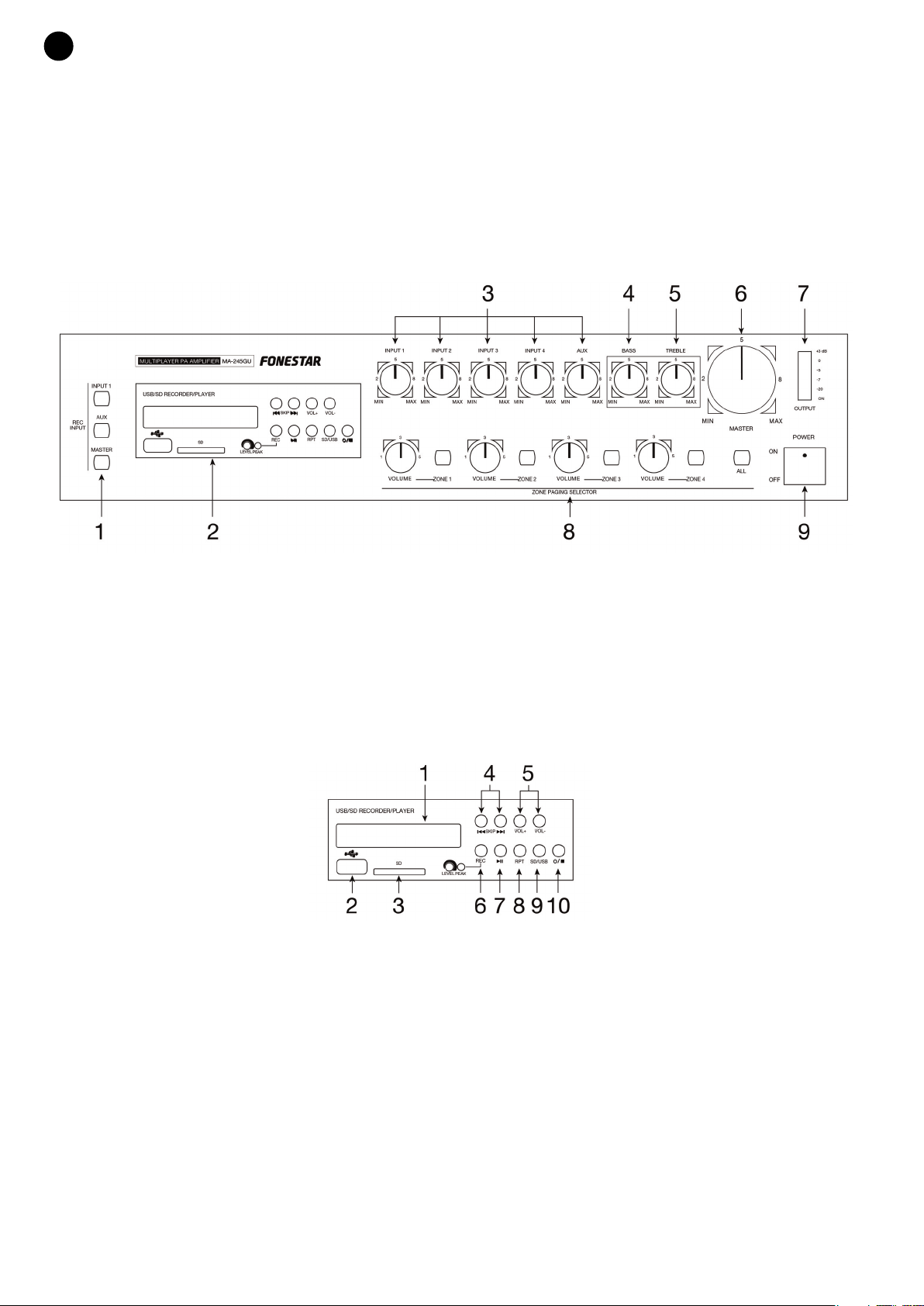

PANEL FRONTAL
1.- REC INPUT: selector de grabación que permite seleccionar la fuente de audio a grabar. Presione el
botón INPUT 1 para grabar desde la fuente de sonido conectada a la entrada INPUT 1, presione el
botón AUX para grabar desde la fuente de sonido conectada a la entrada auxiliar, o presione el botón
MASTER si desea grabar todas las entradas al mismo tiempo.
2.-GRABADOR/REPRODUCTOR USB/SD/MP3: el grabador/reproductor USB/SD/MP3 tiene función
AUTOPLAY de manera que al encender el amplificador detectará si tiene un dispositivo de
almacenamiento USB o SD conectado y empezará a reproducir. Los parámetros de reproducción
(volumen, modo de reproducción, etc.) se memorizan al apagar el amplificador y se mantendrán la
próxima vez que se encienda el reproductor.
1- Pantalla de información: muestra el estado de la reproducción, el número de la canción que se está
reproduciendo en ese momento y el número de carpeta a la que pertenece. Además indica el tipo de
dispositivo conectado (USB o SD), así como el instante y el modo de reproducción.
Cuando se está reproduciendo un archivo grabado usando la función REC, en la pantalla se muestra
la palabra FrE.
2- Puerto USB: para conexión de dispositivos USB con archivos MP3.
3- Lector de tarjetas SD/MMC: puerto de conexión de tarjetas de memoria SD/MMC.
4- REV SKIP: una pulsación de este botón cambia a la canción anterior. Haciendo una presión continua,
realiza un retroceso rápido del punto de reproducción.
CUE SKIP: una pulsación de este botón cambia a la canción siguiente. Haciendo una presión
continua, realiza un avance rápido del punto de reproducción.
5- VOL +, VOL -: control de volumen del reproductor.
- 4 -
Page 5
ES
6- REC: botón que permite realizar una grabación. Siga los siguientes pasos para llevar a cabo una
grabación:
- Seleccione con el botón REC INPUT la fuente de audio de la que quiere grabar: INPUT 1, AUX o
MASTER.
- Pulse el botón REC una vez.
- Seleccione el destino de la grabación (tarjeta de memoria o dispositivo de almacenamiento USB)
pulsando el botón SD/USB .
- Pulse de nuevo el botón REC y en la pantalla parpadeará esta palabra, en ese momento se inicia la
grabación.
- No realice ninguna operación en el aparato durante el tiempo que dura la grabación.
- Pulse el botón STOP para finalizar la grabación.
Nota: la grabación se guarda en un fichero con el nombre REC001L (002L...) (con numeración sucesiva)
y en la carpeta MP3_REC que se crea. Si en la pantalla se muestra Err, indica que ha ocurrido un error.
Presione STOP para detener la grabación.
7- PLAY/PAUSE: comienzo de reproducción y pausa en la reproducción.
8- RPT: pulse este botón para seleccionar uno de los siguientes 4 modos de reproducción:
- Repetición desactivada (no se muestra nada en la pantalla de información).
- Repetir una vez (1). Selecciona la repetición de la pista de audio seleccionada en ese momento.
- Repetir todos (ALL). Selecciona la repetición de todas las pistas de audio contenidas en la tarjeta
de memoria SD o dispositivo de almacenamiento USB.
- Orden aleatorio (RANDOM). Selecciona la reproducción aleatoria de todas las pistas de audio
contenidas en la tarjeta de memoria SD o dispositivo de almacenamiento USB.
9- SD/USB: botón que permite seleccionar entre las fuentes de audio disponibles para la grabación y
la reproducción: dispositivo de almacenamiento USB o tarjetas de memoria SD o MMC.
10- STOP/POWER: botón de encendido/apagado del grabador/reproductor y de paro de la reproducción.
Una pulsación continua de este botón enciende/apaga el equipo. Una pulsación detiene la
reproducción o grabación.
3.-INPUT 1-4 y AUX: controles que regulan el volumen de las entradas 1 a 4 y de la entrada auxiliar.
4.-BASS: refuerza o atenúa las frecuencias graves ±10 dB.
5.-TREBLE: refuerza o atenúa las frecuencias agudas ±10 dB.
6.-MASTER: control que regula el volumen de salida general de todas las entradas.
7.-OUTPUT LEVEL: indicadores luminosos del nivel de señal de salida. Regule los controles de volumen
individuales de las entradas o el control de volumen de salida general MASTER para que el nivel no
supere los indicadores luminosos verdes. Los indicadores luminosos rojos indican saturación o señal
distorsionada que puede llegar a producir averías en los altavoces o en el amplificador.
8.-SELECTOR DE ZONAS (ZONE 1 a ZONE 4): hay 4 controles de zona individuales y un control general.
La línea de altavoces de una zona puede ser conectada o desconectada independientemente, con sólo
pulsar el botón de zona correspondiente (ZONE 1-ZONE 4). Gire los respectivos controles de volumen
de cada zona en sentido horario para aumentar el volumen y en sentido antihorario para bajarlo. Cuando
se presiona la tecla ALL, los 4 controles de zona trabajan simultáneamente y el volumen de la señal de
salida estará a su máximo valor.
9.-POWER: interruptor de encendido/apagado del amplificador.
- 5 -
Page 6
ES

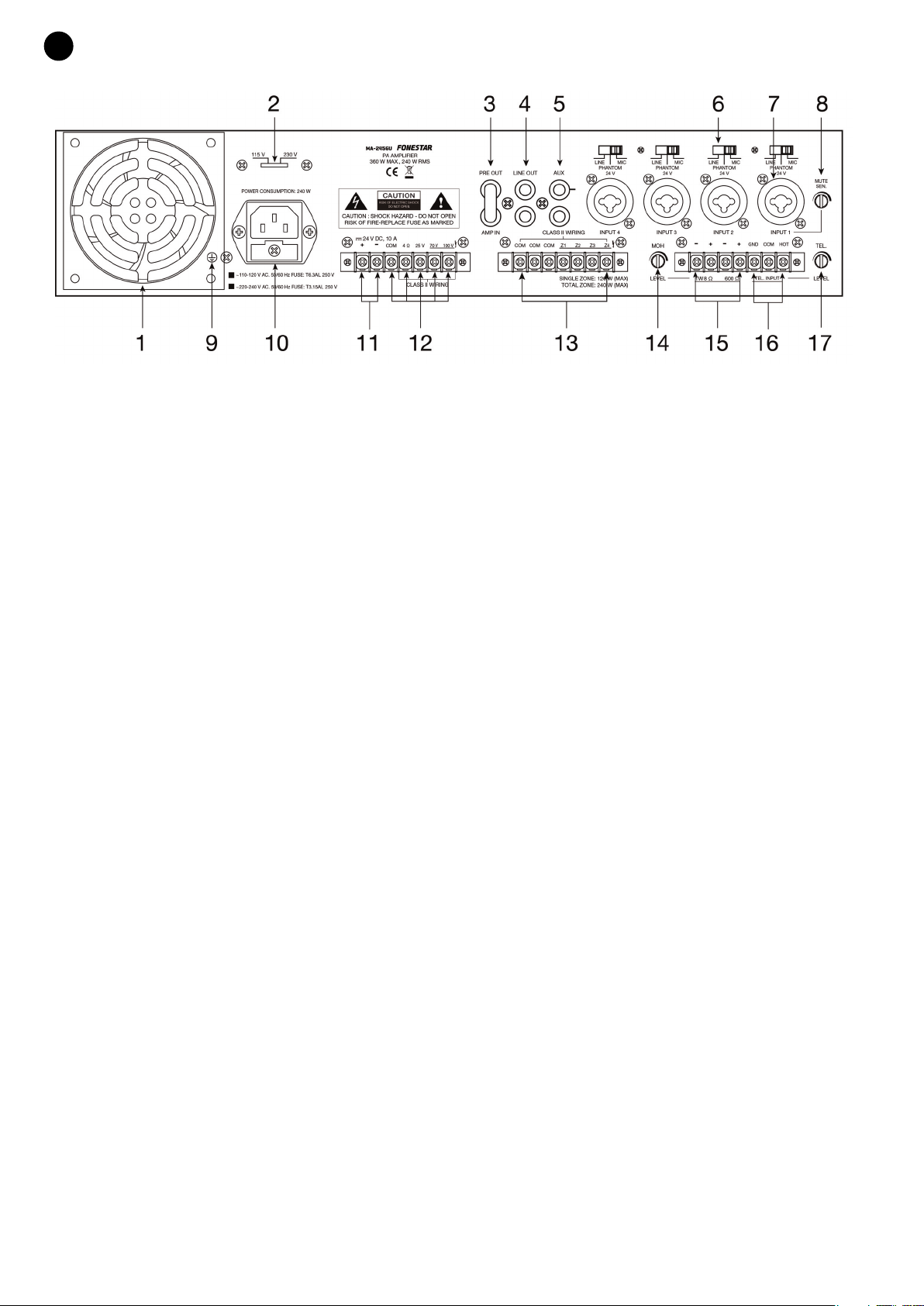

PANEL POSTERIOR
1.-Rejilla de ventilación: para ventilación del paso final de potencia.
2.-115/230 V: selector de voltaje de alimentación.
3.-AMP IN/PRE OUT: el puente de conexión entre los 2 conectores RCA comunica la señal de la salida
de la etapa de preamplificación (PRE OUT) con la entrada de la etapa de amplificación (AMP IN).
4.-LINE OUT: salida de línea auxiliar. Salida de señal para grabación, mezclador, etapa de potencia, etc.,
conectores 2 x RCA.
5.-AUX: entrada auxiliar. Entrada para fuente de señal, permite la conexión a través de conectores RCA
de fuentes de audio.
6.-LINE-PHANTOM 24 V-MIC: conmutadores de sensibilidad de las entradas y phantom 24 V. Estos
conmutadores tienen 3 posiciones:
LINE: en esta posición, a las entradas 1 a 4 pueden conectarse fuentes de audio de alto nivel:
micrófonos preamplificados, CD, tape, tuner, etc.
MIC: en esta posición, a las entradas 1 a 4 pueden conectarse micrófonos de baja impedancia
30 - 600 Ω dinámicos.
PHANTOM 24 V: en esta posición, a las entradas 1 a 4 pueden conectarse micrófonos de condensador
electrect que requieran alimentación phantom 24 V.
Utilice este conmutador con el volumen al mínimo para evitar ruidos.
7.-INPUT 1 a 4: entradas de micrófono/línea que utilizan un conector combinado XLR y jack 6’3 mm,
admitiendo señales de micrófonos balanceados y desbalanceados de 30 - 600 Ω y micrófonos de
condensador electrect balanceados que requieren alimentación phantom 24 V, presentes en los pines
2 y 3 del conector XLR. Admiten señales de línea de alto nivel, balanceadas o desbalanceadas,
procedentes de mezcladores, CD, tape, tuner, etc.
Seleccione la posición adecuada con el conmutador, teniendo precaución de poner los controles de
volumen al mínimo para evitar ruidos.
La entrada de micrófono 1 tiene función de prioridad, que anula todas las demás entradas para dar
preferencia en avisos, emergencias, etc. El amplificador se suministra con la prioridad anulada. Para
activar esta función deberá girar el control MUTE/SEN del panel posterior del aparato en sentido horario,
hasta el máximo (máxima prioridad).
PRECAUCIÓN: cuando conecte o desconecte un micrófono no balanceado es preciso que el
conmutador esté en la posición MIC. Si el conmutador está en la posición PHANTOM 24 V puede
originar daños en los micrófonos. Cuando utilice micrófonos que no requieren alimentación phantom,
asegúrese de poner el conmutador en la posición MIC, ya que el voltaje presente en los pines 2 y 3 del
conector XLR puede originar daños en los micrófonos. En caso de duda consulte a su proveedor o al
servicio técnico de FONESTAR.
- 6 -
Page 7
ES
8.-MUTE/SEN: control que permite activar/desactivar la prioridad de las entradas INPUT 1 y TEL. Gire el
control en el sentido de las agujas del reloj hasta el máximo y el resto de entradas se atenuarán
automáticamente cuando se detecte una señal en las entradas INPUT 1 o TEL. Gírelo en sentido
contrario a las agujas del reloj y la función de prioridad se situará en su nivel mínimo.
Nota: el amplificador se suministra con la prioridad anulada. Para activar esta función deberá girar el
control MUTE/SEN en sentido horario, hasta el máximo (máxima prioridad).
9.-GND. Toma de tierra: tornillo para toma de tierra, para usar en el caso de que la toma de corriente no
la tuviese incorporada.
10.- Zócalo CA: para conexión del cable de alimentación CA.
11.- 24 V DC: terminales de alimentación 24 V CC. Para funcionamiento del amplificador con alimentación
de 24 V CC, baterías, sistema de alimentación de emergencia, etc. Efectúe la conexión con cable de
2’5 mm2de sección a los terminales - negativo y + positivo.
Nota: cuando se utiliza el amplificador con 24 V CC la potencia se reduce un 20% aproximadamente.
12.- OUTPUT: salida para altavoces. Para la conexión de altavoces en baja impedancia 4 Ω y en alta
impedancia líneas de 100/70/25 V. Conectar la línea de altavoces entre el terminal COM y la impedancia
o línea en V deseada.
13.- Terminales de salida de zonas 100 V (COM - Z1 - Z2 - Z3 - Z4): terminales para conectar las líneas
de altavoces de las zonas 1 a 4. Para activar/desactivar las zonas utilice los conmutadores frontales.
Con los terminales de selección de zonas deben utilizarse exclusivamente altavoces con transformador
de línea 100 V. La potencia total conectada en altavoces no debe superar la potencia del amplificador.
Conecte el positivo de cada zona al terminal Z1 a Z4 correspondiente y el común de todas las zonas a
un terminal COM.
14.- LEVEL/MOH: control de volumen de la salida monitor. Girando el control en sentido horario, aumenta
el volumen y al contrario, disminuye.
15.- Terminales de salida para altavoz auxiliar 1 W 8 Ω - 600 Ω (Monitor): terminales de salida que
permiten conectar un altavoz externo como monitor. Dispone de un amplificador interno de 1 W.
Solamente monitoriza la entrada AUX IN, controlada con el volumen AUX, y nivel ajustable con el control
LEVEL/MOH del panel trasero.
16.- TEL. INPUT: terminales entrada telefónica. Permiten la conexión a una centralita de teléfonos para dar
avisos desde la centralita con prioridad sobre el resto de entradas. Consulte las características de la
centralita para ajustarse al nivel de entrada del amplificador. El nivel de señal puede ajustarse con el
control TEL. LEVEL del panel trasero.
Nota: el amplificador se suministra con la prioridad anulada. Para activar esta función deberá girar el
control MUTE/SEN en sentido horario, hasta el máximo (máxima prioridad).
17.- TEL. LEVEL: control de volumen de la entrada TEL. INPUT. Permite ajustar el volumen de la centralita
telefónica que está conectada a los terminales TEL. INPUT. Girando el control en sentido horario,
aumenta el volumen y al contrario, disminuye.
- 7 -
Page 8
ES

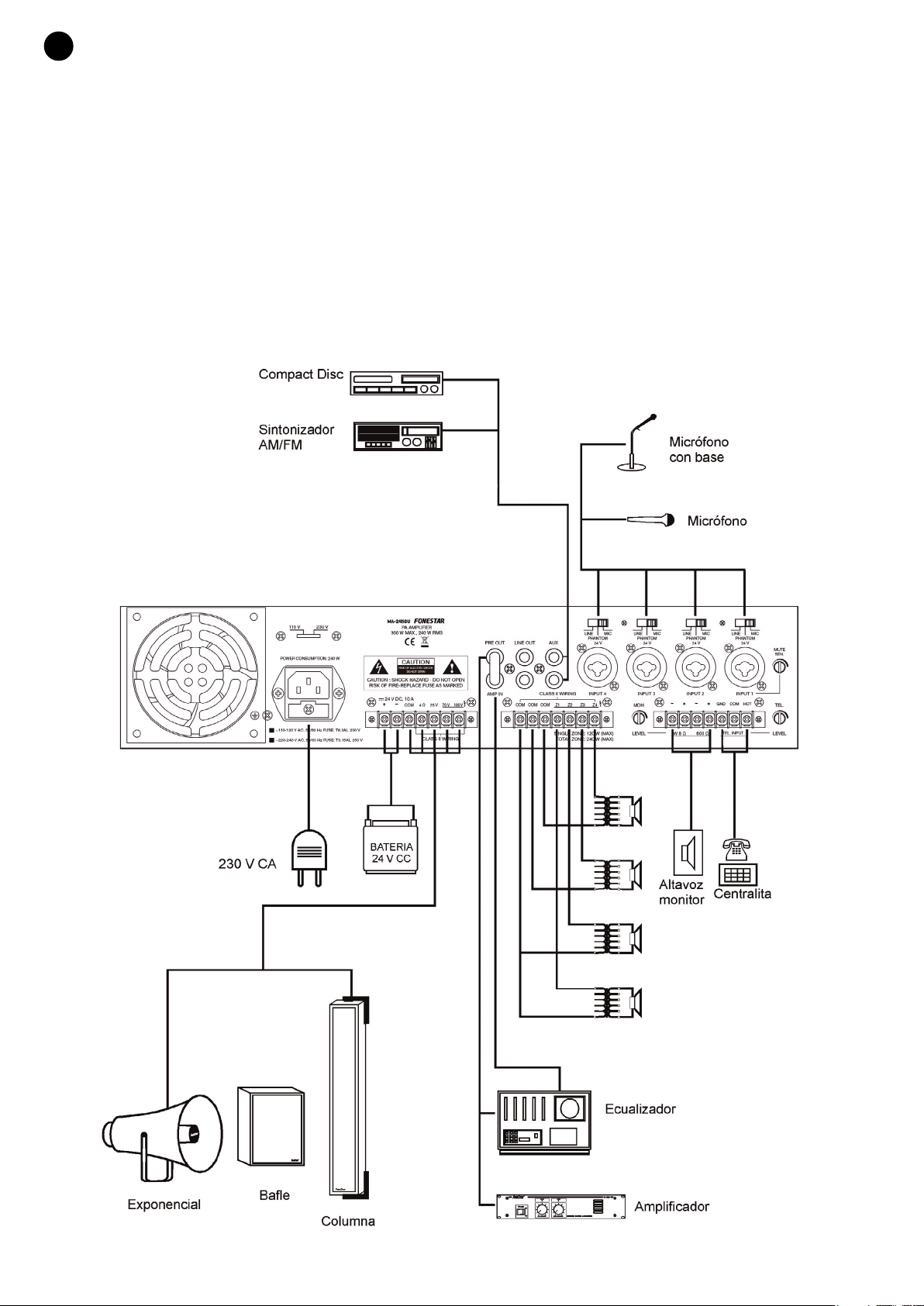

CONEXIÓN
Realice las conexiones con el amplificador y todos los componentes del sistema de audio apagados y
desconectados de la alimentación.
En primer lugar conecte las fuentes de audio a las entradas. Conecte los altavoces a la salida de altavoces.
Utilice la salida de baja impedancia 4 Ω o la salida de líneas alta impedancia 100, 70 ó 25 V, según el tipo
de altavoces que vaya a conectar. No utilice los dos tipos de salida al mismo tiempo.
Si utiliza la salida de baja impedancia debe conectar los altavoces en un circuito serie/paralelo de manera
que la impedancia de carga de los altavoces sea igual a la impedancia de salida del amplificador y que la
potencia suministrada por el amplificador no supere la soportada por los altavoces.
Si utiliza la salida de líneas de alta impedancia 100, 70 ó 25 V debe conectar todos los altavoces en paralelo
y la suma de la potencia de todos los altavoces no debe superar la potencia suministrada por el amplificador.
Una vez realizadas las conexiones según sus necesidades, conecte los aparatos a la toma de corriente y
enciéndalos. Tras su uso, no olvide apagar y desconectar el aparato de la toma de corriente.
- 8 -
Page 9

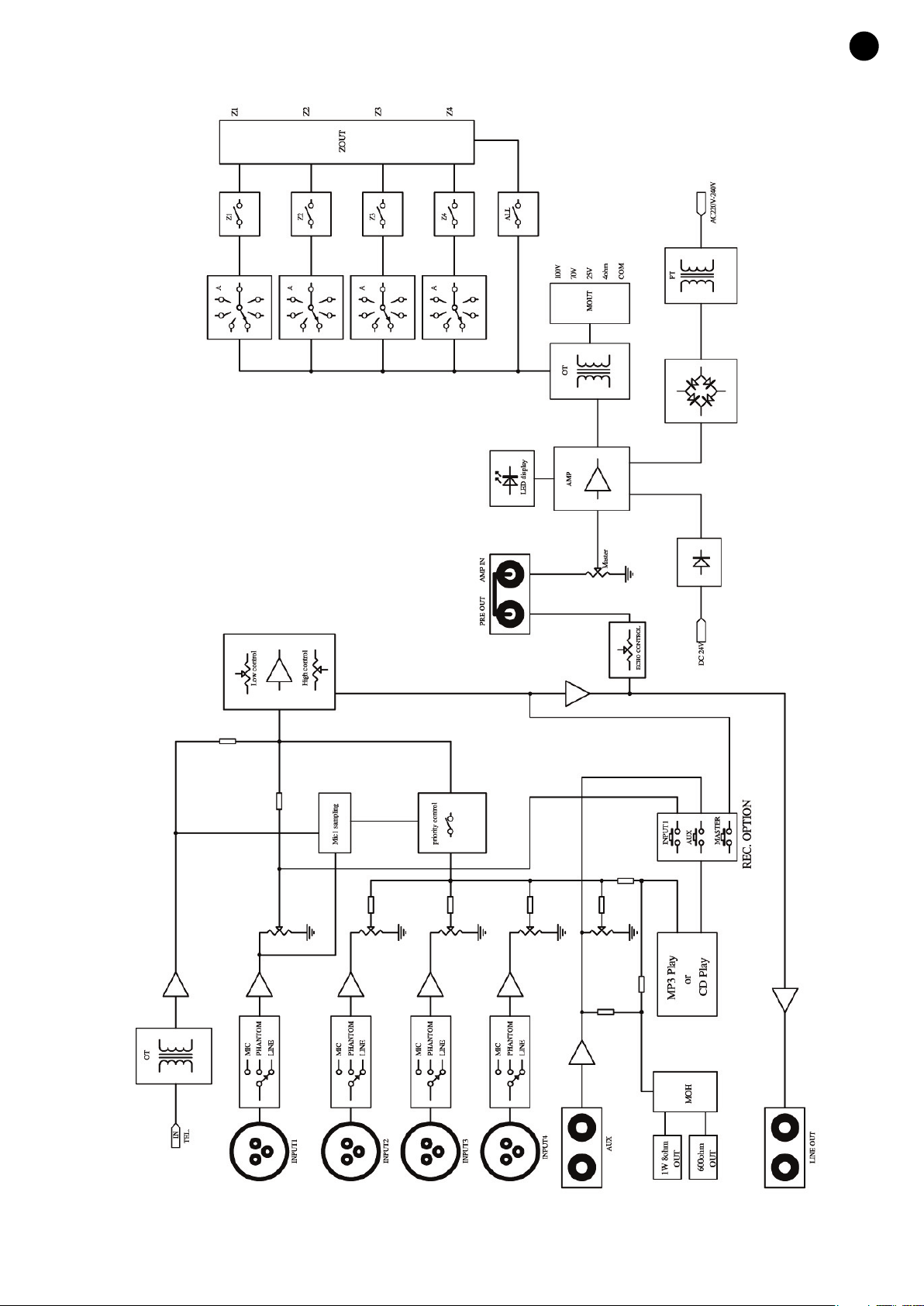

DIAGRAMA DE BLOQUES
ES
- 9 -
Page 10
ESPECIFICACIONES TÉCNICAS
MA-245GU
CARACTERÍSTICASAmplificador de megafonía.
Grabador/reproductor USB/SD/MP3.
4 zonas de altavoces seleccionables con control independiente de volumen.
Alimentación phantom.
Prioridad de avisos.
POTENCIA360 W máximo, 240 W RMS
RESPUESTA80-16.000 Hz ±3 dB
DISTORSIÓNArmónica: < 1%
ENTRADAS4 micros/líneas balanceados, combo (XLR y jack 6’3 mm) 600 Ω
3 mV RMS y 47.000 Ω 150 mV RMS, conmutables
1 auxiliar, 2 x RCA 47.000 Ω 250 mV RMS
1 amp in, RCA 10.000 Ω 1 V RMS
1 tel. input, terminales roscados 600 Ω 100 mV RMS
SALIDAS1 line out, 2 x RCA 47.000 Ω 1 V RMS
1 pre out, RCA 600 Ω 1 V RMS
1 monitor, terminales roscados 600 Ω, 775 mV RMS y 1 W 8 Ω (entrada aux)
CONTROLESTono:
Graves: ±10 dB
Agudos: ±10 dB
Volumen: entradas 1 a 4, aux, volumen general y reproductor USB/SD/MP3
REPRODUCTORGrabador/reproductor USB/SD/MP3
PHANTOM24 V en micros 1 a 4, seleccionable
PRIORIDADTel. input y micro 1 por nivel de señal, seleccionable
SELECTOR ZONAS4 zonas de altavoces seleccionables con control independiente de volumen,
máximo 120 W por zona
IMPEDANCIA4 Ω y líneas 100, 70 y 25 V, terminales roscados
ALIMENTACIÓN230/115 V CA, 600 W y 24 V CC, 312 W
MEDIDAS420 x 89 x 300 mm fondo. 2 U rack 19"
OPCIONALMA-2N: soportes para montaje en rack 19"
- 10 -ES- 11 -
Page 11
ES
GARANTÍA
Este producto ha sido sometido a prueba y ha superado el correspondiente control de calidad antes de su puesta
en el mercado.
FONESTAR garantiza la conformidad del producto para el uso al que está destinado durante un periodo de 2
años a partir de la fecha de entrega y se compromete a su reparación o sustitución en los términos que expresa
la Ley General para la Defensa de los Consumidores y Usuarios, Real Decreto Legislativo 1/2007 de 16 de
Noviembre.
La falta de conformidad en los 6 primeros meses por un defecto de fabricación será subsanada sin más trámites
que los indicados en este documento relativos a la presentación de justificantes de compra. A partir de los 6
primeros meses FONESTAR se reserva el derecho de requerir la justificación de que el producto se entregó con
dicha falta.
Quedan excluidas de esta garantía las averías producidas por: uso inadecuado o negligente, accidentes, piezas
sometidas a desgaste natural, roturas, quema, derrame de líquidos u otras sustancias o humedad excesiva,
deterioro de pilas y manipulación interna del aparato, del software o de sus componentes por personal no
autorizado y, en general, por cualquier uso disconforme con la naturaleza del producto y la finalidad del contrato.
En caso de necesitar algún servicio durante el periodo de garantía por la falta de conformidad, póngase en
contacto con el comercio o distribuidor donde adquirió el producto en un plazo máximo de dos meses desde
tener conocimiento de ella. Solo en caso de que le resulte imposible o suponga una carga excesiva deberá dirigirse
directamente a FONESTAR.
Es imprescindible la presentación de la factura o justificante de compra con indicación de la fecha, sin enmiendas
ni tachaduras, para acogerse a los beneficios de esta garantía.
Este documento añade datos y nunca disminuye los derechos legales del usuario, que en todo caso está amparado
por la Ley General para la Defensa de los Consumidores y Usuarios, Real Decreto Legislativo 1/2007 de 16 de
Noviembre.
FONESTAR está adherida a Ecoembalajes España, S. A. “ECOEMBES”, con el número 03497 y todos nuestros artículos llevan el Punto
Verde respaldado por nuestra adhesión y cotización al mencionado organismo para el reciclado y gestión posterior de todos nuestros
embalajes.
Aproveitamos a oportunidade para lhe agradecer a compra deste produto.
Recomendamos que leia este manual antes de colocar o aparelho em funcionamento e observe as instruções
que nele se expõem. Conserve este manual para futuras consultas.
SEGURANÇA E MEIO AMBIENTE
SEGURANÇA ELÉCTRICA
Verifique se a voltagem da tomada de corrente onde irá ligar o aparelho corresponde com a voltagem de
alimentação do aparelho.
Para evitar danos no equipamento, descargas eléctricas, fogo ou acidentes pessoais, quando liga e desliga
o equipamento da corrente de alimentação, puxe firmemente a ficha da tomada de corrente, nunca do cabo.
Realize esta operação sempre com as mãos secas.
Mantenha o cabo da corrente de alimentação longe de fontes de calor. Não apoie objectos pesados sobre
o cabo da corrente de alimentação. Não modifique o cabo da corrente de alimentação.
Limpe regularmente a tomada de corrente de poeiras e sujidade.
Não abra o aparelho, pode receber uma descarga eléctrica.
PRECAUÇÃO
Enquanto instala o aparelho mantenha-o desligado e desconectado da corrente eléctrica.
Não abra o aparelho. Tocar nas partes internas do aparelho é perigoso porque pode receber uma descarga
eléctrica.
O aparelho não deve receber salpicos ou gotas de líquidos. Não coloque recipientes com liquido sobre o
aparelho.
Não introduza objectos no seu interior.
LOCALIZAÇÃO
Coloque o equipamento numa superfície horizontal e com espaço à sua volta para permitir ventilação.
Evite lugares com luz directa do sol ou com fontes de calor próximas, evite também lugares com pó
excessivo.
Não coloque o aparelho em lugares com campos magnéticos ou electricidade estática.
Não coloque o aparelho em superfícies submetidas a vibração ou impactos.
Não empilhe aparelhos.
VENTILAÇÃO
Nunca se deve obstruir as ranhuras de ventilação do aparelho.
Não exponha o aparelho à luz directa do sol e não o situe perto de fontes de calor.
PERÍODOS DE INACTIVIDADE
Quando o aparelho não for utilizado durante um período de tempo prolongado desconecte-o da tomada de
corrente.
Se utilizar um adaptador de corrente, tenha em conta que este continua a consumir energia embora o
equipamento esteja desligado. Se não o utilizar por um período tempo prolongado desconecte-o da tomada
de corrente.
MEIO AMBIENTE
Para economizar energia desligue o aparelho quando não o utilizar durante um período de tempo prolongado.
O aparelho pode conter substâncias nocivas para o meio ambiente ou para a saúde humana. Para minimizar
o efeito destas substâncias, o aparelho deve ser gerido e se necessário deve ser reciclado quando se desfizer
dele.
Quando se desfizer do aparelho recorde: não pode deitar o aparelho num contentor de lixo urbano
convencional.
Se o aparelho tem ou utiliza pilhas ou baterias, estas devem ser recicladas separadamente.
O aparelho (sem pilhas nem baterias) deve ser entregue para a sua gestão ambiental.
Deposite o aparelho num contentor especial para a recolha selectiva de aparelhos eléctricos e electrónicos
ou num Ponto Verde, ou então entregue-o ao distribuidor quando adquirir um equipamento similar para que
se encarregue da sua gestão (em qualquer caso sem custos adicionais).
- 14 -
Page 15
SIGNIFICADO DOS SÍMBOLOS NO APARELHO*
O símbolo formado pela frase “produto laser classe 1” inscrita num rectângulo indica que
pode produzir radiação laser visível e invisível. Evite a exposição directa ao laser.
O símbolo formado por um raio eléctrico inscrito num triângulo indica que no aparelho há
terminais de ligação ou pontos no circuito com uma voltagem que podem provocar uma
descarga eléctrica, inclusive nas condições normais de funcionamento.
O símbolo formado por um sinal de exclamação inscrito num triângulo indica que terá que
dirigir-se ao manual de instruções para obter informações sobre a utilização e
funcionamento do aparelho.
O símbolo formado por um quadrado inscrito noutro quadrado indica que o aparelho tem
duplo isolamento eléctrico.
O símbolo da Comunidade Europeia indica que o aparelho cumpre todas as normas
vigentes na União Europeia, assim como a sua transposição para a legislação local.
O símbolo do contentor de lixo riscado sobre uma barra horizontal indica que quando
quiser desfazer-se deste aparelho e saber que o aparelho vai ter uma correcta gestão
ambiental, deverá depositá-lo num contentor especial de recolha selectiva de aparelhos
eléctricos e electrónicos ou através do distribuidor quando adquirir um equipamento
similar, sem custos adicionais. Também indica que o aparelho foi colocado no mercado
posteriormente a 13 de Agosto de 2005 (directiva 2012/19/EU de Reciclagem de Aparelhos
Eléctricos e Electrónicos, e sua transposição à normativa nacional, R.D. 219/2013).
PT
Conforme está disposto no mencionado Real Decreto, FONESTAR está inscrita no Registo
de Aparelhos Eléctricos e Electrónicos (RAEE) como secção especial do Registo de
estabelecimentos Industriais (REI) com o número de inscrição 001851.
*Pode acontecer que alguns destes símbolos não apareçam no aparelho.
ISENÇÃO DE RESPONSABILIDADE
As características do equipamento e o conteúdo do manual podem ser alterados sem aviso prévio.
FONESTAR, S.A. não assume qualquer responsabilidade no que diz respeito à má utilização do aparelho
ou à informação proporcionada por este manual de instruções e recusa especificamente toda a
responsabilidade implícita de comercialização ou adequação a qualquer utilização particular.
Todos os direitos reservados por FONESTAR, S.A.
- 15 -
Page 16
PT
DESCRIÇÃO
- Amplificador de megafonia.
- Gravador/leitor USB/SD/MP3.
- 4 zonas de colunas selecionáveis com controlo independente de volume.
- Alimentação phantom e prioridade.
CONTROLOS E FUNÇÕES
PAINEL FRONTAL
1.- REC INPUT: seletor de gravação que permite selecionar a fonte de áudio a gravar. Pressione o botão
INPUT 1 para gravar a partir da fonte de som ligada à entrada INPUT 1, pressione o botão AUX para
gravar a partir da fonte de som ligada à entrada auxiliar, ou pressione o botão MASTER se desejar
gravar todas as entradas ao mesmo tempo.
2.-GRAVADOR/LEITOR USB/SD/MP3: o gravador/leitor USB/SD/MP3 tem função AUTOPLAY de forma
a que, ao ligar o amplificador, possa detectar se tem um dispositivo de armazenamento USB ou SD
ligado e começar automaticamente a reproduzir. Os parâmetros de reprodução (volume, modo de
reprodução, etc.) são memorizados ao desligar o amplificador e serão mantidos da próxima vez que ligar
o amplificador.
1- Ecrã de informação: apresenta o estado da reprodução, o número da música em reprodução e o
número de pasta à qual pertenece. Além disso indica o tipo de dispositivo ligado (USB o SD), bem
como o instante e o modo de reprodução. Quando está a reproduzir um ficheiro gravado usando a
função REC, irá aparecer no ecrã a palavra FrE.
2- Porta USB: para ligar dispositivos USB com ficheiros MP3.
3- Leitor de cartões SD/MMC: porta de ligação de cartões de memória SD/MMC.
4- REV SKIP: ao pressionar este botão uma vez estará a mudar para a música anterior. Ao pressionar
continuamente, estará a realizar um recuo rápido do ponto de reprodução.
CUE SKIP: ao pressionar este botão uma vez estará a mudar para a música seguinte. Ao pressionar
continuamente, estará a realizar um avanço rápido do ponto de reprodução.
5- VOL +, VOL -: controlo de volume do leitor.
- 16 -
Page 17
PT
6- REC: botão que permite gravar. Siga os passos apresentados abaixo para realizar a gravação:
- Selecione com o botão REC INPUT a fonte de áudio a partir da qual deseja gravar: INPUT 1, AUX
o MASTER.
- Pressione uma vez o botão REC.
- Selecione o destino da gravação (cartão de memória ou dispositivo de armazenamento USB)
pressionando o botão SD/USB .
- Pressione novamente o botão REC, aparecendo no ecrã esta palavra a piscar, em cujo momento
se iniciará a gravação.
- Não realize nenhuma operação no aparelho durante o tempo da gravação.
- Pressione o botão STOP para finalizar a gravação.
Nota: a gravação será guardada num ficheiro com o nome REC001L (002L...) (com numeração
sucessiva) e na pasta MP3_REC que é criada. Se aparecer no ecrã Err, significa que ocurreu um erro.
Pressione STOP para parar a gravação.
7- PLAY/PAUSE: início da reprodução e pausa da reprodução.
8- RPT: pressione este botão para selecionar um dos seguintes 4 modos de reprodução:
- Repetição desativada (não aparecer nada no ecrã de informação).
- Repetir uma vez (1). Seleciona a repetição da faixa de áudio selecionada no momento.
- Repetir tudo (ALL). Seleciona a repetição de todas as faixas de áudio no cartão de memória SD
ou dispositivo de armazenamento USB.
- Ordem aleatória (RANDOM). Seleciona a repetição aleatória de todas as faixas de áudio no cartão
de memória SD ou dispositivo de armazenamento USB.
9- SD/USB: botão que permite selecionar entre as fontes de áudio disponíveis para a gravação e
reprodução: dispositivo de armazenamento USB ou cartões de memória SD ou MMC.
10- STOP/POWER: botão para ligar/desligar do gravador/leitor e para parar a reprodução. Ao pressionar
continuamente neste botão estará a ligar/desligar o equipamento. Ao pressionar uma vez pára a
reprodução ou gravação.
3.-INPUT 1-4 e AUX: controlos que regulam o volume das entradas 1 a 4 e da entrada auxiliar.
4.-BASS: reforça ou atenua as frequências graves ±10 dB.
5.-TREBLE: reforça ou atenua as frequências agudas ±10 dB.
6.-MASTER: controlo que regula o volume da saída geral de todas as entradas.
7.-OUTPUT LEVEL: indicadores luminosos do nível de sinal de saída. Regule os controlos de volume
individuais das entradas ou o controlo de volume da saída geral MASTER para que o nível não exceda
os indicadores luminosos verdes. Os indicadores luminosos vermelhos indicam saturação ou sinal
distorcido que poderá causar avarias nas colunas ou no amplificador.
8.-SELETOR DE ZONAS (ZONE 1 a ZONE 4): existem 4 controlos de zona individuais e um controlo
geral. A linha de colunas de uma zona pode ser ligada ou desligada independentemente, pressionado
apenas o botão da zona correspondente (ZONE 1 a ZONE 4). Gire os respectivos controlos de volume
de cada zona no sentido dos ponteiros do relógio para aumentar o volume e em sentido contrário para
o diminuir. Ao pressionar a tecla ALL, os 4 controlos de zona irão trabalhar em simultâneo e o volume
do sinal de saída estará no máximo.
9.-POWER: interruptor para ligar/desligar o amplificador.
- 17 -
Page 18
PT
PAINEL POSTERIOR
1.-Rede de ventilação: para ventilar o passo final de potência.
2.-115/230 V: seletor de voltagem de alimentação.
3.-AMP IN/PRE OUT: a ponte de ligação entre os 2 conetores RCA comunica o sinal da saída da etapa
de pré-amplificação (PRE OUT) com a entrada da etapa de amplificação (AMP IN).
4.-LINE OUT: saída de linha auxiliar. Saída de sinal para gravação, misturador, etapa de potência, etc.,
conetores 2 x RCA.
5.-AUX: entrada auxiliar. Entrada para fonte de sinal, permite a ligação através de conetores RCA de fontes
de áudio.
6.-LINE-PHANTOM 24 V-MIC: comutadores de sensibilidade das entradas e phantom 24 V. Estes
comutadores têm 3 posições:
LINE: nesta posição poderá ligar às entradas 1 a 4 fontes de áudio de alto nível: microfones préamplificados, CD, tape, tuner, etc.
MIC: nesta posição poderá ligar às entradas 1 a 4 microfones de baixa impedância 30 – 600 �
dinâmicos.
PHANTOM 24 V: nesta posição poderá ligar às entradas 1 a 4 microfones de condensador electret que
necessitem de alimentação phantom 24 V.
Utilize este comutador com o volume no mínimo para evitar ruídos.
7.-INPUT 1 a 4: entradas de microfone/linha que utilizam um conector combinado XLR e jack 6’3 mm,
admitindo sinais de microfones balanceados e não balanceados de 30 – 600 Ω e microfones de
condensador electret balanceados que necessitem de alimentação phantom 24 V, presentes nos pinos
2 e 3 do conetor XLR. Admite sinais de linha de alto nível, balanceadas ou não balanceadas,
procedentes de misturadores, CD, tape, tuner, etc.
Selecione a posição adequada com o comutador, com cuidado de forma a colocar os controlos de
volume no mínimo para evitar ruídos.
A entrada de microfone 1 tem função de prioridade, que anula as restantes entradas para dar
preferência em avisos de emergência, etc.. O amplificador é fornecido com a prioridade anulada. Para
ativar esta função deverá girar o controlo MUTE/SEN do painel posterior do aparelho no sentido dos
ponteiros do relógio, até ao máximo (máxima prioridade).
ATENÇÃO: ao ligar ou desligar um microfone não balanceado é necessário o comutador estar na
posição MIC. Se o comutador estiver na posição PHANTOM 24 V poderá causar danos nos microfones.
Ao utilizar microfones que não necessitem de alimentação phantom, certifique-se de que coloca o
comutador na posição MIC, uma vez que a voltagem presente nos pinos 2 e 3 do conetor XLR pode
causar danos nos microfones. Em caso de dúvida consulte o seu fornecedor ou o serviço técnico da
FONESTAR.
- 18 -
Page 19
PT
8.-MUTE/SEN: controlo que permite ativar/desativar a prioridade das entradas INPUT 1 e TEL. Gire o
controlo no sentido dos ponteiros do relógio até ao máximo e as restantes entradas serão atenuadas
automaticamente ao detectar um sinal nas entradas INPUT 1 ou TEl. Gire-o no sentido contrário e a
função de prioridade voltará ao mínimo.
Nota: o amplificador é fornecido com a prioridade anulada. Para ativar esta função deverá girar o
controlo MUTE/SEN no sentido dos ponteiros do relógio, até ao máximo (máxima prioridade).
9.-GND. Tomada de terra: parafuso para tomada de terra, para usar caso a tomada elétrica não a tenha
incorporada.
10.- Tomada CA: para ligar o cabo de alimentação CA.
11.- 24 V DC: terminais de alimentação 24 V CC. Para funcionamento do amplificador com alimentação de
24 V CC, pilhas, sistema de alimentação de emergência, etc. Realize a ligação com cabo de 2’5 mm
de seção aos terminais – negativo e + positivo.
Nota: ao utilizar o amplificador com 24 V CC a potência reduz aproximadamente 20%.
12.- OUTPUT: saída para colunas. Para a ligação de colunas em baixa impedância 4 Ω e em alta impedância
linhas de 100/70/25 V. Ligue a linha de colunas entre o terminal COM e a impedância ou linha em V
desejada.
13.- Terminais de saída de zonas 100 V (COM – Z1 – Z2 – Z3 – Z4): terminais para ligar as linhas de
colunas das zonas 1-4. Para ativar/desativar as zonas utilize os comutadores frontais. Com os terminais
de seleção de zonas deverá utilizar exclusivamente colunas com transformador de linha
100 V. A potência total ligada em colunas não deverá superar a potência do amplificador. Ligue o
positivo de cada zona ao terminal Z1 a Z4 correspondente e o comum de todas as zonas a um terminal
COM.
14.- LEVEL/MOH: controlo de volume da saída monitor. Ao rodar o controlo no sentido dos ponteiros do
relógio estará a aumentar o volume, e no sentido contrário a diminuir.
15.- Terminais de saída para coluna auxiliar 1 W 8 Ω - 600 Ω (Monitor): terminais de saída que permitem
ligar uma coluna externa como monitor. Dispõe de um amplificador interno de 1 W. Apenas monitoriza
a entrada AUX IN, controlada com o volume AUX, e nível ajustável com o controlo LEVEL/MOH do
painel posterior.
16.- TEL. INPUT: terminais entrada telefónica. Permitem a ligação a uma central telefónica para dar avisos
a partir da central com prioridade sobre as restantes entradas. Consulte as características da central
para se ajustar ao nível de entrada do amplificador. O nível de sinal poderá ser ajustado com o controlo
TEL. LEVEL do painel posterior.
Nota: o amplificador é fornecido com a prioridade anulada. Para ativar esta função deverá girar o
controlo MUTE/SEN no sentido dos ponteiros do relógio, até ao máximo (máxima prioridade).
2
17.- TEL. LEVEL: controlo de volume da entrada TEL. INPUT. Permite ajustar o volume da central telefónica
que está ligada aos terminais TEL. INPUT. Se girar o controlo no sentido dos ponteiros do relógio
aumenta o volume, e se girar no sentido contrário diminui.
- 19 -
Page 20
PT

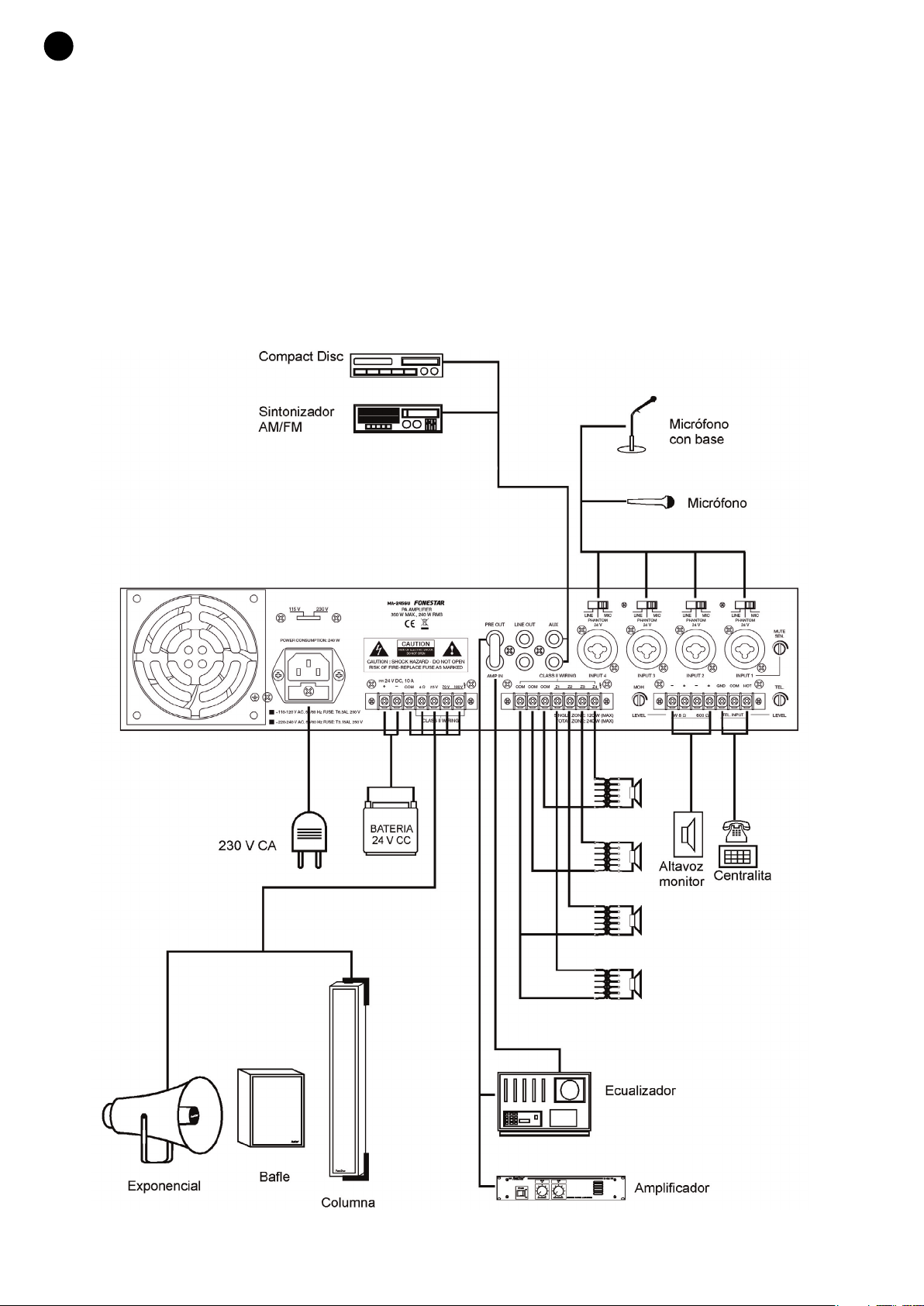

LIGAÇÃO
Realize as ligações com o amplificador e todos os componentes do sistema de áudio desativados e
desligados da alimentação.
Em primeiro lugar, ligue as fontes de áudio às entradas. Ligue as colunas à saída de colunas. Utilize a saída
de baixa impedância 4 Ω ou a saída de linhas alta impedância 100, 70 ou 25 V, dependendo do tipo de
colunas que deseja ligar. Não utilize os dois tipos de saída ao mesmo tempo.
Se utilizar a saída de baixa impedância deverá ligar as colunas num circuito em série/paralelo de forma a que
a impedância de carga das colunas seja igual à impedância de saída do amplificador e que a potência
fornecida pelo amplificador não supere a suportada pelas colunas.
Se utilizar a saída de linhas de alta impedância 100, 70 ou 25 V deverá ligar todas as colunas em paralelo e
a soma da potência de todas as colunas não deverá exceder a potência fornecida pelo amplificador.
Após realizar as ligações de acordo com as suas necessidades, ligue os aparelhos à corrente elétrica e
active-os. Após a sua utilização não se esqueça de desativar e remover o aparelho da tomada elétrica.
- 20 -
Page 21

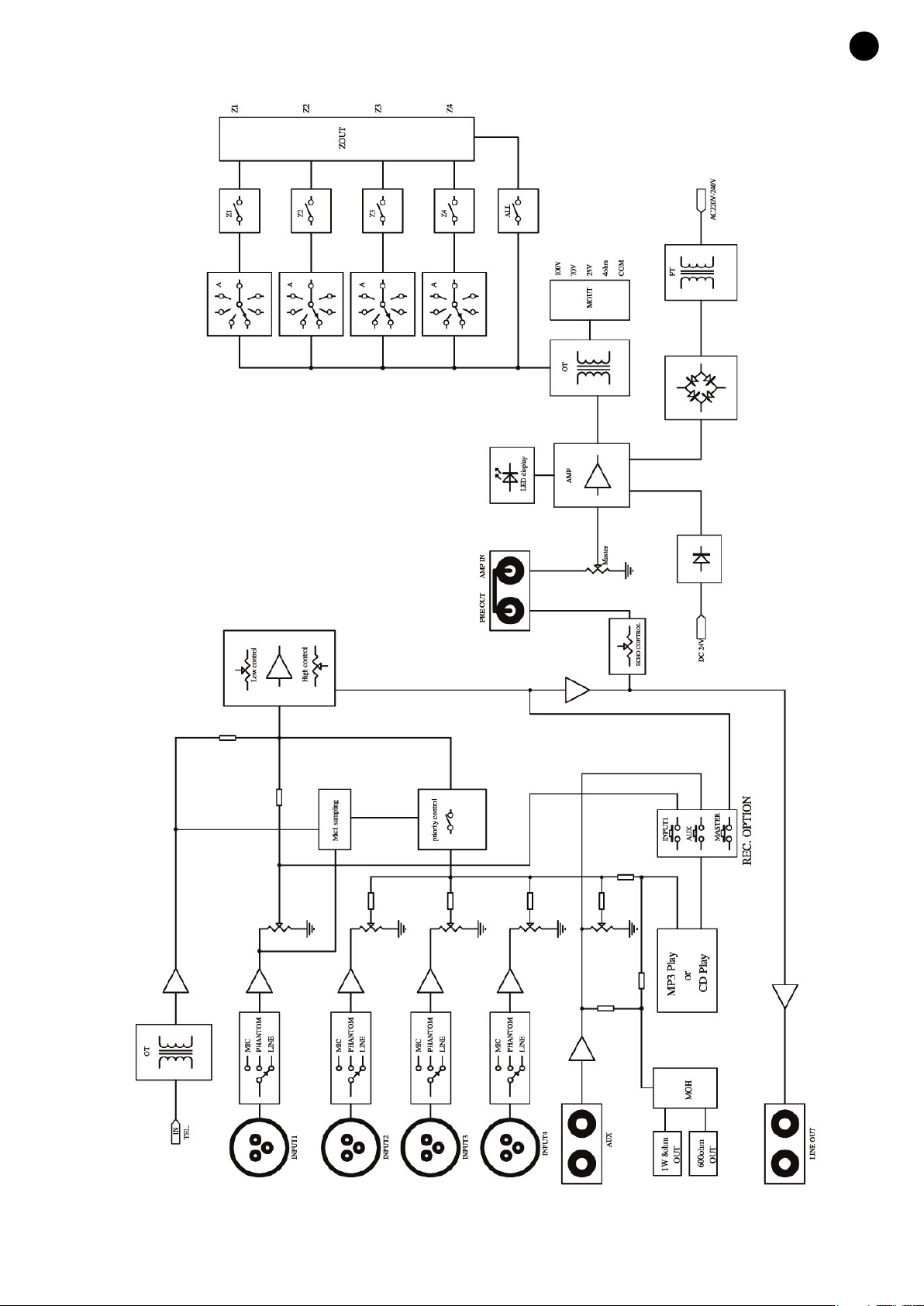

DIAGRAMA DE BLOCOS
PT
- 21 -
Page 22
ESPECIFICAÇÕES TÉCNICAS
MA-245GU
CARACTERÍSTICASAmplificador de megafonia.
Gravador/leitor USB/SD/MP3.
4 zonas de colunas selecionáveis com controlo independente de volume.
Alimentação phantom.
Prioridade de avisos.
POTÊNCIA360 W máximo, 240 W RMS
RESPOSTA80-16.000 Hz ±3 dB
DISTORÇÃOHarmónica: < 1%
ENTRADAS4 micros/linhas balanceados, combo (XLR e jack 6’3 mm) 600 Ω
3 mV RMS e 47.000 Ω 150 mV RMS, comutáveis
1 auxiliar, 2 x RCA 47.000 Ω 250 mV RMS
1 amp in, RCA 10.000 Ω 1 V RMS
1 tel. input, terminais de rosca 600 Ω 100 mV RMS
SAÍDAS1 line out, 2 x RCA 47.000 Ω 1 V RMS
1 pre out, RCA 600 Ω 1 V RMS
1 monitor, terminais de rosca 600 Ω, 775 mV RMS e 1 W 8 Ω (entrada aux)
CONTROLOSTom:
Graves: ±10 dB
Agudos: ±10 dB
Volume: entradas 1 a 4, aux, volume geral e reprodutor USB/SD/MP3
LEITORGravador/reprodutor USB/SD/MP3
PHANTOM24 V em micros 1 a 4, selecionável
PRIORIDADETel. input e micro 1 por nível de sinal, selecionável
SELECTOR ZONAS4 zonas de altifalantes selecionáveis com controlo independente de volume,
máximo 120 W por zona
IMPEDÂNCIA4 Ω e linhas 100, 70 e 25 V, terminais de rosca
ALIMENTAÇÃO230/115 V CA, 600 W e 24 V CC, 312 W
MEDIDAS420 x 89 x 300 mm profundidade. 2 U rack 19"
OPCIONALMA-2N: suportes para montagem em rack 19”
- 22 -PT- 23 -
Page 23
PT
GARANTIA
Este produto foi submetido a testes e superou o correspondente controlo de qualidade antes de ser colocado no
mercado.
FONESTAR garante a conformidade do produto para a utilização a que está destinado durante um período de 2
anos a partir da data de entrega, compromete-se à sua reparação ou substituição nos termos que expressa a Lei
Geral para a Defesa dos Consumidores e Utilizadores, Real Decreto Legislativo 1/2007 de 16 de Novembro.
A falta de conformidade nos primeiros 6 meses por um defeito de fabrico será corrigida sem mais trâmites que
os indicados neste documento, relativos à apresentação do comprovativo de compra. A partir dos primeiros 6
meses, a FONESTAR reserva-se ao direito de requerer a justificação de que o produto foi entregue com a dita
falta.
Ficam excluídas desta garantia as avarias produzidas por: uso inadequado ou negligente, acidentes, peças
submetidas a desgaste natural, roturas, queimaduras, derrame de líquidos, outras substâncias ou humidade
excessiva, deterioro das pilhas e manipulação interna do aparelho, do software ou das suas componentes por
pessoal não autorizado e em geral por qualquer utilização desconforme com a natureza do produto e a finalidade
do contrato.
No caso de necessitar de algum serviço durante o período de garantia por falta de conformidade, contacte com
a loja ou distribuidor onde adquiriu o produto num prazo máximo de dois meses desde que teve conhecimento
dela. Só no caso de lhe ser impossível ou suponha uma carga excessiva, deverá dirigir-se directamente à
FONESTAR.
É imprescindível a apresentação da factura ou comprovativo de compra com indicação da data, sem emendas
nem riscos, para ter direito aos benefícios desta garantia.
Este documento acrescenta dados e nunca diminui os direitos legais do utilizador, que em todo o caso está
protegido pela Lei Geral para a Defesa dos Consumidores e Utilizadores, Real Decreto Legislativo 1/2007 de 16
de Novembro.
FONESTAR aderiú à Ecoembalajes España, S. A. “ECOEMBES”, com o nº 03497 e todos os nossos artigos têm o símbolo Ponto Verde,
devido à nossa adesão no mencionado organismo para a reciclagem e posterior gestão de todas as nossas embalagens.
