Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch.
Please read this manual carefully before operating the equipment.
FP2pro/CD/slave
Bedienungsanleitung
User Instructions
FP2pro
951 511
FP2CD
951 521
FP2slave
951 531
12V
+
-
12V
+
-
passiv
Fohhn Audio AG
Sound.Innovation.Design.
Inhalt
Einleitung
1.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sicherheit und Umwelt2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Lieferumfang
3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Beschreibung
4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Inbetriebnahme5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Sicherheitshinweise2.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Bedienelemente FP2
pro9.1 . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Bedienelemente FP2CD9.2 . . . . . . . . . . . . . . . . . . . . . . . . . .19
Bedienelemente FP2slave9.3 . . . . . . . . . . . . . . . . . . . . . . . . . 20
Betriebsbedingungen
5.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Audio-Verbindungen
5.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Allgemeines4.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Empfohlenes Zubehör4.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Bedienelemente4.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Einschalten/Betrieb mit Akku
5.3
. . . . . . . . . . . . . . . . . . . . . . . . 7
Einschalten/Betrieb am Netz5.4 . . . . . . . . . . . . . . . . . . . . . . . . 8
Funkmikrofon und Empfänger
5.5 . . . . . . . . . . . . . . . . . . . . . . . . 8
Betrieb der FP2
pro/CD mit FP2slave5.6 . . . . . . . . . . . . . . . . . . . . . 8
Tiefentladeschutz5.3.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

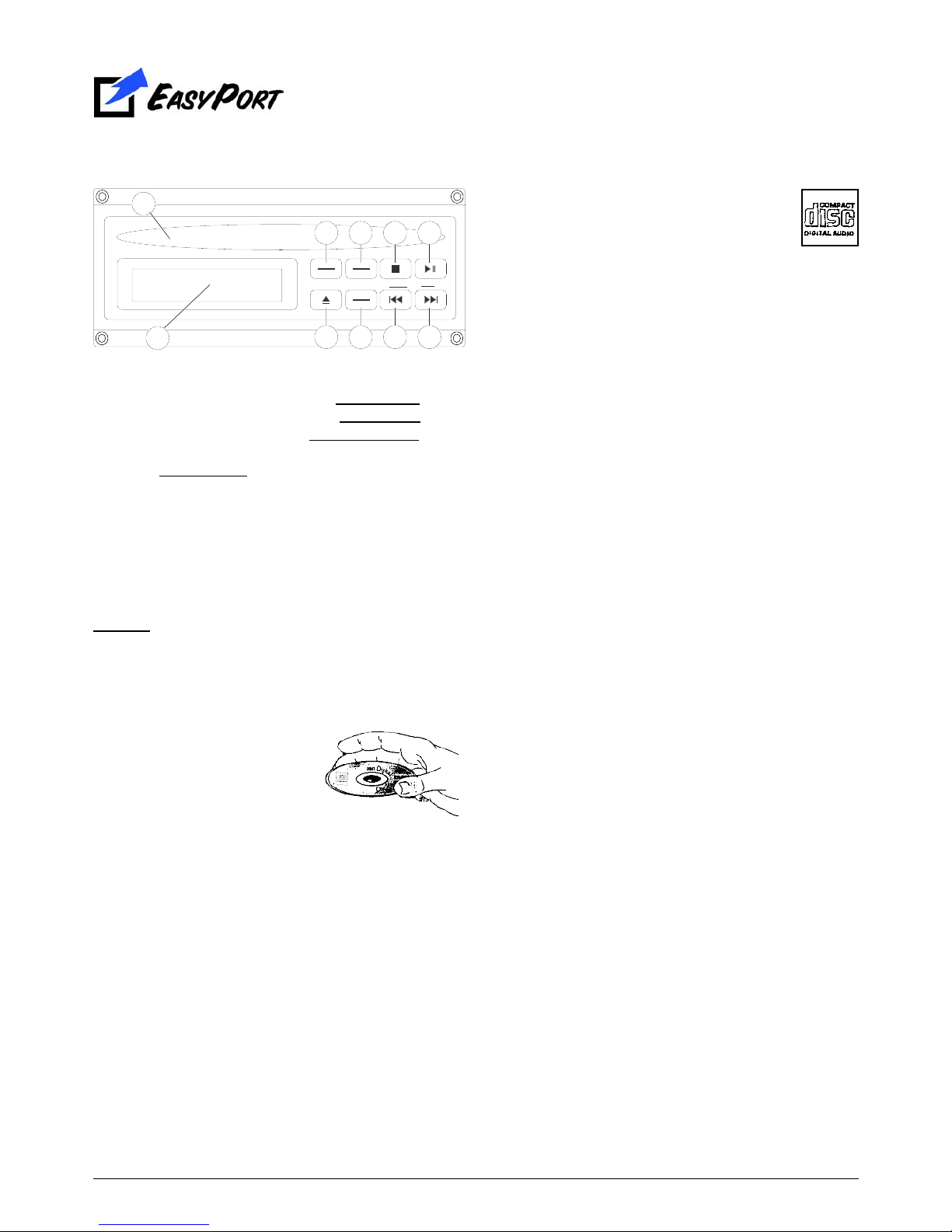

CD Player (nur FP2CD)4.3.1 . . . . . . . . . . . . . . . . . . . . . . . 6
Betriebshinweise
6.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Reinigung
7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Technische Daten8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Abbildungen 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Englische Bedienungsanleitung / User Instructions . . . . . . . . . . . . . 10
Vermeidung von akustischen Rückkopplungen
6.2
. . . . . . . . . . . 8
Aufstellungsort der EasyPort6.1 . . . . . . . . . . . . . . . . . . . . . . . . 8
Beeinträchtigung der Sicherheit2.2 . . . . . . . . . . . . . . . . . . . . . . 3
Umwelt2.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2
Die EasyPort ist ein hochwertiges Beschallungssystem, das die
vielfältigen Wünsche der Anwender erfüllt. Im mobilen wie auch
im stationären Betrieb sind Beschallungen mit minimalem
Zeitaufwand realisierbar. Das professionelle Konzept ist durch
seine leichte Bedienbarkeit auch für den Laien ohne besondere
Vorkenntnisse nutzbar. Die praxisgerechten Bedienelemente und
das robuste Gehäuse unterstützen den Anwender bei jedem
Einsatzzweck.
1. Einleitung
Ihre EasyPort FP2pro besteht aus folgenden Komponenten:
Optionale Funkmikrofon Systeme für EasyPort FP2pro/CD
Kontrollieren Sie bitte, ob die Verpackung alle zum jeweiligen
System gehörenden Teile enthält. Falls etwas fehlt, wenden Sie
sich bitte an Ihren Fohhn-Händler.
3. Lieferumfang
2. Sicherheit und Umwelt
2.1 Sicherheitshinweise
2.2 Beeinträchtigung der Sicherheit
Wenn das Gerät
Dieses Gerät ist gemäß den VDE-Schutzmaßnahmen für
elektronische Geräte gebaut und geprüft. Es hat das Werk in
sicherheitstechnisch einwandfreiem Zustand verlassen. Um
diesen Zustand zu erhalten und einen gefahrlosen Betrieb
sicherzustellen, beachten Sie bitte sowohl die allgemein
üblichen Sicherheitsvorkehrungen als auch die Hinweise und
Warnvermerke in dieser Bedienungsanleitung.
Das Gerät entspricht den Bestimmungen der Schutzklasse1.
In ordnungsgemäß installiertem Zustand sind alle berührbaren Metallteile fest mit dem Schutzleiter verbunden.
Aus Sicherheitsgründen darf das Gerät nur an einer vorschriftsmäßigen Schutzkontaktsteckdose betrieben werden.
Trennen sie niemals die Schutzkontaktverbindung auf.
Das Gerät entspricht den derzeit gültigen Normen des EMVGesetzes. Dies wird durch das am Gerät angebrachte CEZeichen bescheinigt.
Das Gerät enthält keine vom Anwender reparierbaren Teile.
Zur Vermeidung der Gefahr von Bränden oder elektrischen
Schlägen öffnen Sie das Gehäuse nicht und wenden Sie sich
für Reparaturen an einen qualifizierten Techniker.
Hohe Schalldrücke können Gehörschäden verursachen!
Halten Sie sich nie unmittelbar vor einer betriebsbereiten Box
auf. Vermeiden Sie Rückkopplungen.
1.
2.
3.
4.
5.
2.3 Umwelt
Entsorgen Sie verbrauchte Batterien immer gemäß den
jeweils geltenden Entsorgungsvorschriften. Werfen Sie
Batterien nie ins Feuer (Explosionsgefahr).
Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse,
Elektronik und Kabel und entsorgen Sie alle Komponenten
gemäß den dafür geltenden Entsorgungsvorschriften.
1.
2.
sichtbare Beschädigungen aufweist,
lose Teile enthält,
nicht mehr korrekt arbeitet,
längere Zeit unter ungünstigen Bedingungen gelagert wurde
(z.B. im Freien oder in feuchten Räumen) oder
schweren Transportbeanspruchungen ausgesetzt war
(z.B. mit einer ungeeigneten Verpackung),
kann die Sicherheit beeinträchtigt sein. Setzen Sie das Gerät
außer Betrieb und kennzeichnen Sie es. Sichern Sie das Gerät so
gegen unbeabsichtigten Betrieb, daß es nicht versehentlich von
Dritten wieder in Betrieb genommen werden kann.
•
•
•
•
•
Aktivbox FP2pro
Netzkabel
kleiner Schraubendreher (um die gain-Regler einzustellen)
1.
2.
3.
Ihre EasyPort FP2
CD besteht aus folgenden Komponenten:
Aktivbox FP2CD
Netzkabel
anschraubbare Hochständerhülse
kleiner Schraubendreher (um die gain-Regler einzustellen)
1.
2.
3.
4.
Ihre EasyPort FP2
slave besteht aus folgenden Komponenten:
Passivlautsprecher FP2slave
Speakonbuchse mit Kabelsatz für den Einbau in die
Master-Aktivlautsprecherbox FP2
pro/CD (19)
1.
2.
Funkempfänger (eingebaut in EasyPort)
Handsender mit Mikrofonkopf oder
Taschensender mit Ansteckmikrofon bzw. Headset
1.
2.
3
Die EasyPort FP2pro/CD sind aktive Mono-Lautsprecherboxen. Ein
eingebautes Mischpult mit 2-Band-Klangregelung erlaubt Ihnen,
einen CD-Spieler oder ähnliche Tonquellen, zwei drahtgebundene
Mikrofone sowie das optional mitgelieferte Drahtlos-Mikrofon
gleichzeitig zu betreiben. Insgesammt können bis zu 4 Funkempfänger eingebaut werden.
Die FP2
CD ist mit einem integrierten CD-Player ausgestattet.
Die optional eingebauten Empfänger zeichnen sich durch hohe
Empfangssicherheit und hervorragende Tonqualität aus. Durch
den passenden Hand- bzw. Taschensender wird die EasyPort zu
einem kompletten Beschallungssystem für kabel- und drahtlosen
Betrieb.
Für den netzunabhängigen Betrieb ist die EasyPort mit einem
wartungsfreien, auslaufsicheren Bleigel-Akku sehr hoher Qualität
ausgestattet, der die strengen Normen des Verbandes der
Schadensversicherer (Gefahrenmelde-Anlagen) erfüllt.
Der Akku weist eine wesenlich geringere Selbstentladung und ein
besseres Kapazitäts/Volumen-Verhältnis als Nickel-CadmiumAkkus auf und hat keinen
Memory-Effekt. Die Kapazität beträgt
7,2 Ah bei FP2
pro/CD.
FP2
pro/CD
Die EasyPort FP2slave ist ein passiver Zusatzlautsprecher zum
Anschluß an eine FP2
pro und FP2CD (keine eingebaute
Elektronik).
Die FP2
slave wird mittels einem optionalem Lautsprecherkabel
(Speakon) mit der aktiven Masterlautsprecherbox FP2
pro oder
FP2
CD verbunden.
Die FP2
pro und FP2CD sind serienmäßig nicht mit einem Speakon
Lautsprecherausgang ausgestattet. Deshalb befindet sich im
Lieferumfang eine Speakon Lautsprecherbuchse mit vorbereitetem
Kabelsatz für den leichten Einbau in die FP2
pro bzw. FP2CD an
der die FP2
slave betrieben wird.
FP2
slave
4. Beschreibung
4.1 Allgemeines
4.2 Empfohlenes Zubehör
Tragetasche für FP2pro/CD/slave, gepolstert
Regenhaube für FP2
pro/CD/slave,
Stativgabel SHP2 für FP2
pro/CD/slave
Wandhalter WHP2 (Box schwenk- und neigbar)
Wandhalter WHP1 (Box abnehmbar)
Lautsprecherstativ
Mikrofonstativ mit Galgen
Tragetasche für 2x Stative
Music-Tray (Ablage für tragbare Zuspielgeräte)
einfache Montage am Lautsprecherstativ
•
•
•
•
•
•
•
•
•
FP2pro/CD/slave
recharge battery (Batterie aufladen)
Ladebuchse zum Aufladen des eingebauten Akkus mit Hilfe
des mitgelieferten Netzkabels. Dient auch zum Anschluß bei
Netzbetrieb.
(1)
Lade-Kontroll-LED
Schnelllade Modus, Ladezeit 6h
wenn die gelbe LED dauernd leuchtet befindet sich die FP2
pro
im Schnelllade Modus, anschließend wird auf Ladungserhaltung umgeschaltet und die LED blinkt.
(2)
power-Schalter (Ein/Aus Schalter)
Der power-Schalter schaltet die Audio-Elektronik und den
Verstärker der EasyPort, nicht jedoch die Ladeelektronik ein
und aus.
(3)
4.3 Bedienelemente (Siehe Seite 18-20)
Die meisten Bedienelemente der FP2pro/CD/slave befinden sich
an der Rückseite der Lautsprecherbox. Unter der Klappe im
Deckel befinden sich die Bedienelemente Squelch (10) und
Kanalwahlschalter (11) der optional eingebauten Funkempfängern.
An der Hinterseite der EasPort ist ein stabiler Tragegriff
angebracht.
Netzsicherung (fuse)
Die Netzsicherung befindet sich unterhalb der Netzbuchse.
Vor dem Wechsel der Sicherung muß die FP2pro/CD vom
Stromnetz getrennt werden. Bei 230V Netzspannung darf
nur folgende Sicherung verwendet werden:
1 A MTR (5x20mm)
(18)
Status Anzeige
Status-LED, mehrfarbig, Ladezustandsanzeige des Akkus
wird durch Blinksequenz angezeigt.
Wenn die FP2
pro eingeschaltet wird leuchtet die LED bei
geladenem Akku grün.
Wenn die Akku Kapazität 30% unterschreitet, fängt die LED
an rot zu blinken.
Die LED blinkt bei sinkender Akku Spannung immer schneller
rot, bis sie ständig rot leuchtet.
Nachdem die LED 10 Sekunden dauer rot geleuchtet hat,
schaltet sich die FP2
pro/CD ab, um eine Tiefentladung des
Akkus zu verhindern.
Beim Abschalten ertönt ein Signalton.
(4)
DC out Buchse (12 Volt Ausgang)
DC-out Buchse, 12V 500mA zum Anschluß externer Geräte
wie externer Funkempfänger, Zuspielgeräte wie CD-Player
usw.
Die DC-out Buchse ist kurzschlußfest und hat einen
Verpolungsschutz.
Hinweis:
Die FP2
pro/CD kann durch diese Buchse nicht geladen
werden.
(20)
4
volume (Lautstärke)
Dieser Drehregler stellt die Lautstärke des an die inputBuchse (8) + (26) angeschlossenen Mikrofons ein.
(9)
(22)
gain (Vorpegelsteller)
Mit diesem Pegelvorregler (gain) lassen sich Mikrofone mit
verschiedenen Ausgangsleistungen anpassen. Um
Fehlbedienungen zu vermeiden ist der Regler nur mit dem
kleinen mitgelieferten Schraubendreher verstellbar. Der gainRegler ist auf einen Mittelwert voreingestellt.
(16)
(21)
gain (Vorpegelsteller)
Mit diesem Pegelvorregler (gain) lassen sich Mikrofone mit
verschiedenen Ausgangsleistungen anpassen. Um
Fehlbedienungen zu vermeiden ist der Regler nur mit einem
kleinen mitgelieferten Schraubendreher verstellbar.
Der gain-Regler ist auf einen Mittelwert voreingestellt.
(17)
wireless receiver (Funk-Mikrofon-Empfänger)
Informationen über die Bedienelemente (10) squelch
(Rauschsperre) und (11) channel (Funkkanalumschalter) des
optional eingebauten Funkempfängers entnehmen Sie bitte
den beiliegenden empfängerspezifischen Unterlagen des
Mikrofonherstellers.
(10)
(11)
input (Eingang)
Diese symmetrische 3-polige XLR-Buchse dient zum Anschluß
eines drahtgebundenen Mikrofons (nicht mitgeliefert) über ein
Mikrofonkabel mit XLR-Stecker. Da der Mikrofoneingang mit
12V Phantomspeisung ausgestattet ist, können Sie nicht nur
dynamische, sondern auch Elektret- und Kondensatormikrofone anschließen.
Die Eingangsempfindlichkeit beträgt 2mV an 1kΩ für
Vollaussteuerung.
Stift 1: Masse, Stift 2: Audio Inphase, Stift 3: Audio
(8)
(26)
volume (Lautstärke)
Dieser Drehregler stellt die Lautstärke des Drahtlos-
Mikrofons ein.
(12)
bass (Bässe)
Drehsteller zum Anheben bzw. Absenken der tiefen
Frequenzen.
(13)
treble (Höhen)
Drehsteller zum Anheben bzw. Absenken der hohen
Frequenzen.
(14)
Die 2-Band-Klangregelung wirkt nur auf die drei Mikrofoneingänge.
EQ (Klangregelung)
volume (Lautstärke)
Mit dieser Drehregler stellen Sie die Lautstärke der an die line
input-Buchsen (5) + (23) angeschlossenen Tonquellen ein.
(6)
line out l/r (Musik Ausgang links/rechts)
An diese beiden Cinch-Buchsen können Sie über ein StereoCinch-Kabel entweder ein Aufnahmegerät oder eine zweite
EasyPort (oder andere Aktiv-Box) anschließen.
Die beiden Buchsen sind intern parallel geschaltet und führen
die Summe aller Eingangssignale in dem von Ihnen
eingestellten Mischverhältnis. Die Ausgangsspannung beträgt
bei Vollaussteuerung 0,5 V an 200Ω Quellenimpedanz.
(7)
gain (Vorpegelsteller)
Mit diesem Pegelvorregler (gain) lassen sich Zuspielgeräte mit
verschiedenen Ausgangsleistungen anpassen. Um Fehlbedienungen zu vermeiden ist der Regler nur mit dem kleinen
mitgelieferten Schraubendreher verstellbar.
Der gain-Regler ist auf einen Mittelwert voreingestellt.
(15)
line input
Line Eingang, XLR elektronisch symmetrisch, für Zuspielgeräte oder andere Signalquellen
(Symmetriertrafo optional)
(23)
line output Buchse
(24) mix out:
Line Ausgang, XLR symmetrisch zur Weiterführung des
Gesamt-Mixersignals an Aufnahmegeräte oder weitere
EasyPort-Systeme (bei Schalterstellung mix-out).
(24) receiver out:
Funkempfänger Ausgangsbuchse von ch4
, XLR symmetrisch,
pre fade. (bei Schalterstellung receiver-out)
Dadurch können Sie den eingebauten Funkempfänger auch
für eine andere Anwednung, z.B. für Ihre festinstallierte
Lautsprecheranlage verwenden.
(25)
line input l/r (Musik/Zuspielgerät Eingang l/r)
music (Anschluß Zuspielgerät)
wired mic (Kabel-Mikrofon)
wireless mic (Funk-Mikrofon)
An diese beiden Cinch-Buchsen können Sie über ein StereoCinch-Kabel einen CD-Spieler, Cassettenrecorder oder
andere Hochpegelquellen anschließen. Der Eingang ist als
Stereo-Eingang ausgelegt, intern wird jedoch eine MonoSumme gebildet.
Die Eingangsempfindlichkeit beträgt 100mV an 10kΩ für
Vollaussteuerung.
(5)
Lautsprecheranschlußbuchse für FP2
slave (Optional)
Speakonbuchse für den Anschluß einer FP2slave.
Hinweis:
Aus Sicherheitsgründen darf an diesem Anschluß nur die
dafür abgestimmte Systembox FP2
slave betrieben werden!
(19)
5
PROG. (Programmiertes Abspielen)
Um das programmierte Anbspielen einzusetzen, müssen Sie
zunächst die Liste der zu hörenden Musiktiteln erstellen:
1. PROG.-Taste (31) drücken
2. Titel mit SKIP-Tasten (37)+(38) anwählen
3. Eingabe 2. mit ENTER-Taste (36) bestätigen
>Eingabe springt auf nächsten Programmplatz
>Schritt 2. und 3. so oft wiederholen bis Ihr Programm
zusammengestellt ist.
4. START-Taste (34) drücken zur Wiedergabe
Abbrechen / Beenden durch nochmaliges Drücken der
PROG.-Taste (31)
(31)
SHUFFLE (Zufälliges Abspielen)
Zufallswiedergabe für das Abspielen der Audio-CD in einer
von Ihrem Player bestimmten beliebigen Reihenfolge.
1. SHUFFLE-Taste (32) drücken >Shuffle ist aktiviert!
>Wiedergabe beginnt!
(32)
EJECT (Ausgeben der eingelegten CD)
Um die eingelegt Audio-CD wieder auszugeben, drücken Sie
auf die EJECT-Taste (35).
(35)
STOP (Beenden der CD Abspielung)
Mit der STOP-Taste (33) beenden Sie den Abspielvorgang
Ihrer CD.
(33)
PLAY/PAUSE (Starten u. unterbrechen der CD Abspielung)
Mit der PLAY-Taste (34) starten Sie den Abspielvorgang Ihrer
CD. Durch nochmaliges kurzes Drücken wird an der aktuellen
Stelle im Titel angehalten, bei nochmaligem Drücken wird der
Abspielvorgang fortgesetzt.
(34)
REPEAT / ENTER (Wiederholung / Bestätigen)
Mit Repeat können Sie wählen ob ein Titel oder alle Titel auf
der eingelegten CD endlos wiederholt werden.
1. REPEAT-Taste (36) 1x drücken:
>One (nur ein Titel wird wiederholt)
2. REPEAT-Taste (36) 2x drücken:
>All (gesamte CD wird wiederholt)
3. Eingabe 1. oder 2. mit ENTER-Taste (36) bestätigen
4. PLAY-Taste (34) drücken zur Wiedergabe
(36)
Abbrechen / Beenden durch nochmaliges Drücken der
REPEAT-Taste (36)
Abbrechen / Beenden durch nochmaliges Drücken der
SHUFFLE-Taste (32)
SKIP (überspringen von Titeln / weiterspringen im Titel)
Mehrmals auf die SKIP-Tasten <<(37) oder >>(38) drücken,
um zum vorhergehenden oder folgenden Titel überzugehen.
So oft drücken wie die Anzahl von Titeln, die Sie
überspringen wollen.
Durch langes Drücken der SKIP-Tasten <<(37) oder >>(38)
können Sie innerhalb eines Songs vor- bzw. zurückspringen.
(37)
(38)
Anzeige / Display
Auf dem Status Display erhalten Sie wertvolle Informationen
z.B. welcher Song gerade abgespielt wird, eine exakte
Zeitangabe und den Eingabemodus.
(39)
CD Einzugsschacht
Beim Einlegen einer CD muß darauf geachtet werden, daß
der Textaufdruck nach oben zeigt.
Nach Einzug der CD dauert es
einige Sekunde bis die CD
automatisch losläuft. In dieser Zeit
werden Daten in den Speicher
eingelesen.
(30)
Es können die meisten Audio-CDs und
beschreibbaren Audio-CDs abgespielt werden
(hängt vom Brenner und den verwendeten CDs ab).
Allgemeine Hinweise
Ihr CD Player verfügt über mehrere Abspielmodi: das
Standardabspielen, bei dem die Reihenfolge der Titel der Discs
eingehalten wird; das zufällige Abspielen
, bei dem die Titel in
irgendeiner Reihenfolge abgespielt werden; das programmierte
Abspielen, das es Ihnen gestatte, die Reihenfolge der Titel zu
wählen; das automatische Abspielen
, bei dem es möglich ist, mit
dem Abspielen zu beginnen, sobald die FP2CD (3) eingeschaltet
wird.
Beim Einschalten der FP2
CD (3) wird der eingebaute CD-Spieler
automatisch miteingeschaltet. Bei bereits eingelegter CD, läuft
diese dann gleich los (automatisches Abspielen). Um die CD
anzuhalten drücken Sie einfach unmittelbar nach dem Einschalten
der FP2
CD (3) auf die STOP-Taste (33).
Bitte entnehmen Sie die CD während des Transportes aus dem CD
Player.
30
39
31 32 33 34
35 36 37 38
PROG. SHUFFLE STOP PLAY/PAUSE
EJECT REPEAT SKIPREV F.WD
ENTER
4.3.1 CD Player (nur FP2CD)
6
5. Inbetriebnahme
5.1 Betriebsbedingungen
Der zulässige Umgebungstemperaturbereich während des
Betriebes reicht von -5°C bis +40°C.
Während der Lagerung oder des Transports darf die Temperatur zwischen -15°C und +40°C betragen.
Hat sich während des Transports oder der Lagerung Tau auf
dem Gerät oder seiner Rückwand gebildet, lassen Sie das
Gerät ca. 2 Stunden aklimatisieren, bevor Sie es in Betrieb
nehmen.
Der Lautsprecher ist zum Betrieb in einer trockenen Umgebung mit normalem Staub- und Feuchtigkeitsgehalt der Luft
bestimmt. Setzen Sie das Gerät niemals aggressiven chemischen Flüssigkeiten oder Dämpfen aus.
Sie können das Gerät in jeder beliebigen Lage aufstellen.
Bitte achten Sie darauf, daß die Wärmeabfuhr der rückseiti-
gen Anschlußplatte (Kühler) immer gewährleistet ist.
1.
2.
3.
4.
5.
5.2 Audio-Verbindungen
Stellen Sie alle volume-Regler (6), (22), (9) und (12) auf 0.
Verbinden Sie die gewünschte Tonquelle (z.B.
Cassettenrecorder, CD-Spieler) über ein Stereo-Cinch-Kabel
mit den line input-Buchsen (5) oder (23).
Schließen Sie Ihr drahtgebundenes Mikrofon über ein
handelsübliches XLR-Kabel an die input-Buchsen (26) oder
(8) an.
Verbinden Sie das gewünschte Aufnahmegerät (z.B.
Cassettenrecorder, DAT-Recorder, Tonbandgerät) über ein
Stereo-Cinch-Kabel mit den line rec-output-Buchsen (7) oder
den mix-out Buchse (25). Schalter (24) auf mix out stellen.
Beim Einsatz von 2 EasyPort-Systemen können Sie die line
out-Buchse (7) oder (25) der ersten EasyPort mit der line in-
Buchse (5) oder (23) der zweiten EasyPort verbinden. Alle
Signale der ersten Box werden dann von der zweiten Box
mitübertragen. Die Lautstärke der zweiten EasyPort können
Sie an dem music volume-Regler (6) bestimmen.
1.
2.
3.
4.
5.
Stecken Sie das mitgelieferte Netzkabel an die recharge
battery-Buchse (1) an der Rückseite der EasyPort ein.
Vergewissern Sie sich, daß die aufgedruckte Netzspannung
mit der Netzspannung am Einsatzort übereinstimmt. Der
Betrieb der FP2
pro/CD an einer anderen Netzspannung kann
zu irreparablen Schäden am Gerät führen.
1.
2.
5.3 Einschalten/Betrieb mit Akku
Die EasyPort ist primär für den Betrieb mit dem eingebauten Akku
ausgelegt.
Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen oder
wenn das Gerät länger als ein Jahr lang nicht mit dem Netz
verbunden war, müssen Sie den Akku mindestens 14 Stunden
lang aufladen:
Stecken Sie das Netzkabel an eine stromführende (keine
geschaltete!) Netzsteckdose an.
Der Ladevorgang beginnt automatisch und die gelbe
Kontroll-LED (2) beginnt konstant zu leuchten.
Wenn die gelbe Kontroll-LED (2) zu blinken beginnt, ist der
Akku voll aufgeladen und die EasyPort ist betriebsbereit.
Der Ladevorgang wird automatisch beendet, der Akku kann
also nicht überladen werden.
Ziehen Sie das Netzkabel von der recharge-battery-Buchse
ab.
Zum Einschalten des Gerätes stellen Sie den power-Schalter
(3) auf on.
Die status-LED (4) neben dem power-Schalter (3) beginnt
grün zu leuchten.
Wenn die Akku Kapazität 30% unterschreitet, fängt die LED
an rot zu blinken.
Die LED blinkt bei sinkender Akku Spannung immer schneller
rot, bis sie ständig rot leuchtet.
Nachdem die LED 10 Sekunden dauer rot geleuchtet hat,
schaltet sich die FP2
pro/CD ab, um eine Tiefentladung des
Akkus zu verhindern.
Beim Abschalten ertönt ein Signalton.
Laden Sie den Akku gemäß Schritt 1 bis 4 wieder auf.
Anm.: Die Betriebszeit mit Akku beträgt je nach Belastung
ca. 8-18 Stunden.
Da der Akku keinen Memory-Effekt hat, braucht er vor dem
Laden nicht vollständig entladen zu werden. Sie können den
Ladevorgang also unabhängig von der Restkapazität
jederzeit beginnen.
Wichtig: Da Blei-Akkus nicht längere Zeit in entladenem oder
teilentladenem Zustand gelagert werden sollen, empfehlen
wir, den Akku sofort nach dem Betrieb wieder aufzuladen.
Um die ständige Betriebsbereitschaft zu sichern und der
Selbstentladung vorzubeugen, lassen Sie die EasyPort bei
Nichtgebrauch am besten immer mit dem Netz verbunden.
3.
4.
5.
Die Elektronik der EasyPort ist mit einer intelligenten Tiefentlade
Schutzschaltung ausgestattet, die wirkungsvoll eine gefährliche
und schädigende Tiefentladung des Akkus verhindert. Bevor die
Tiefentladeschwelle erreicht ist, wird die Elektronik der EasyPort
automatisch vom Akku getrennt und die EasyPort abgeschaltet.
Laden Sie in diesem Fall den Akku sofort auf.
5.3.1 Tiefentlade Schutzschaltung
7
6. Betriebshinweise
6.1 Aufstellung der EasyPort
Um eine möglichst gleichmäßige Beschallung bzw.
Sprachverständlichkeit bis in die hinteren Reihen des
Zuschauerraumes zu erreichen, muß die Lautsprecherbox
möglichst hoch aufgestellt sein. Dabei benötigen Sie ein
Lautsprecherstativ. Von jedem Sitz- bzw. Stehplatz aus sollte die
Lautsprecherbox gut zu sehen sein. Personen oder Gegenstände
sollten den Schall nicht absorbieren.
Für die optimale Ausrichtung der EasyPort steht zusätzlich die
Stativschwenkgabel SHP2 zur Verfügung. Mittels eines
Lautsprecherstativs und der Stativgabel kann die Lautsprecherbox
hoch montiert und nach unten auf die Zuhörer geneigt (gerichtet)
werden.
Hilfreich ist die Vorstellung, die Lautsprecherbox wäre ein
„Scheinwerfer“, der jeden Zuhörer beleuchtet.
6.2 Vermeidung von akustischen Rückkopplungen
Beim Betrieb mit Mikrofon kann eine akustische Rückkopplung
auftreten, die sich in schrillem Pfeifen des Lautsprechers äußert.
Um Rückkopplungen zu vermeiden,
Achten Sie darauf, daß der Redner möglichst hinter der
Lautsprecherbox steht um Rückkopplung zu vermeiden.
Achten Sie darauf, den Mikrofonkopf nicht direkt auf den
Lautsprecher zu richten,
Halten Sie den Handsender stets nur am Schaft. Achten Sie
darauf, den Mikrofonkopf nicht mit der Hand abzudecken.
Beginnt der Lautsprecher trotzdem zu pfeifen, drehen Sie den
Volume-Regler soweit gegen den Uhrzeigersinn zurück, bis
das Pfeifen aufhört.
1.
2.
3.
4.
Das Lautsprechergehäuse können Sie mit einem feuchten Tuch
abstauben.
Die Oberfläche des Senders reinigen Sie am besten mit einem
(Industrie-)Spiritus oder einem mit Alkohol befeuchteten Tuch.
7. Reinigung
ca. 1,70m
Stecken Sie das Netzkabel an die recharge battery-Buchse
(1) an.
Vergewissern Sie sich, daß die aufgedruckte Netzspannung
mit der Netzspannung am Einsatzort übereinstimmt.
Stecken Sie das Netzkabel an eine geeignete Netzsteckdose.
Wichtig: Falls der Stecker des Netzkabels gegen einen
anderen Typ ausgewechselt werden muß, darf diese Arbeit
nur von einer Fachkraft ausgeführt werden.
Zum Einschalten des Gerätes stellen Sie den power-Schalter
(3) auf on. Die status-LED (4) neben dem power-Schalter
(3) beginnt grün zu leuchten.
Anm.: Im Netzbetrieb schaltet die Ladeelektronik der
EasyPort automatisch auf Pufferladung um. Dabei wird der
Akku während des Betriebs automatisch nachgeladen. Die
EasyPort kann selbst bei total entladenem Akku am Netz
weiterbetrieben werden.
Anm.: Bei Netzausfall schaltet die Elektronik der EasyPort
automatisch und unterbrechungslos auf Akkubetrieb um.
Deshalb ist es nicht möglich, die EasyPort mittels eines externen Netzschalters oder Sicherungsautomaten ein- und
auszuschalten.
1.
2.
3.
4.
Die EasyPort ist für die Netzspannung von 230V/50Hz
ausgelegt. Sonderausführungen mit Netzteilen für andere
Netzspannungen sind auf Wunsch lieferbar.
5.4 Einschalten/Betrieb am Netz
Verbinden Sie die Lautsprecheranschlußbuchse (40) der FP2slave
mit der Lautsprecheranschlußbuchse (19) der FP2pro/CD mittels
einem handelsüblichen Speakonkabel. Steckerbelegung: 1+/1Mithilfe der Zusatzlautsprecherbox FP2
slave läßt sich z.B. eine
breitere Zuhörerfläche gleichmäßig beschallen.
5.6 Betrieb der FP2pro/CD mit FP2slave
Hinweise zum Betrieb Ihres Funkmikrofons und Empfängers
entnehmen Sie bitte den Bedienungsanleitungen der jeweiligen
Geräte.
5.5 Funkmikrofon und Empfänger
circuit diagram
speakon cable 1+ / 1-
Slave
input
FP2slave
+-
battery
12 V
Master
output
FP2pro
FP2CD
+1-1+2
-2
speakon
1+ / 1–
8
8. Technische Daten
Diese Geräte entsprechen den Normen EN 61000-6-1, EN 61000-6-3 und EN 60065
Technische Änderungen vorbehalten.
FP2pro
Verstärkerleistung (Musik / Peak) 60 W
Klangregelung Bässe / Höhen
CD Player Bestückung, Bauart 8“ und Hochtöner mit Kurzhorn,
2-Wege Bassreflex
Gehäuse Multiplex, schwarz lackiert
Kunststoffüße, Tragegriff,
eingebaute Hochständerhülse,
ballwurfsicheres Metallgitter,
Akustikschaum
Gewinde für Stativgabel SHP2
Kennschalldruck 1W/1m 100 dB
Schalldruckpegel (peak) 125 dB
Übertragungsbereich 65 Hz - 20 kHz (-6dB)
Abstrahlwinkel H x V 80° x 80°
Mischpulteingänge 2 x ext. Mikro sym. 2 kOhm
1 x int. Funkmikro 10 kOhm
2 x Line 10 kOhm
1x Line XLR symmetrisch
Phantomspeisung 12 Volt
Ausgänge 2 x Line Cinch / 600 Ohm
1x XLR symmetrisch
für Bandaufnahme
oder weitere EasyPort / Aktivbox
12V DC out für externes Gerät
Pin ø 2,1 mm
Ausgang für FP2slave Speakon (optional)
Anschlüsse Mikrofoneingang: 3-pol XLR
Buchse
Line-Eingänge: Cinch-Buchsen
(Stereo als Mono-Summe)
Line-Eingang: XLR Buchse
Line-Augänge: Cinch-Buchsen
Line-Ausgang: XLR-Buchse
Prozessorfunktionen Limiter mit Autosubsonic
Automatisches Sprachfilter
Maße B x H x T ca. 240 x 510 x 270 mm
Gewicht ca. 12 kg
inkl. Akku und Empfänger
Netz- und Ladegerät 230 V AC
Sicherung 1A MTR 85x20mm)
Akku 12 V / ca. 7,2 Ah
Betriebszeit (Sprache / Musik) ca. 8 - 18 Stunden
60 W
Bässe / Höhen
CD Player eingebaut
8“ und Hochtöner mit Kurzhorn,
2-Wege Bassreflex
Multiplex, schwarz lackiert
Kunststoffüße, Tragegriff,
abschraubbare Hochständerhülse
ballwurfsicheres Metallgitter,
Akustikschaum
Gewinde für Stativgabel SHP2
100 dB
125 dB
65 Hz - 20 kHz (-6dB)
80° x 80°
2 x ext. Mikro sym. 2 kOhm
1 x int. Funkmikro 10 kOhm
2 x Line Cinch 10 kOhm
1x Line XLR symmetrisch
12 Volt
2 x Line Cinch/ 600 Ohm
1x XLR symmetrisch
für Bandaufnahme
oder weitere EasyPort / Aktivbox
12V DC out für externes Gerät
Pin ø 2,1 mm
Speakon (optional)
Mikrofoneingang: 3-pol XLR
Buchse
Line-Eingänge: Cinch-Buchsen
(Stereo als Mono-Summe)
Line-Eingang: XLR Buchse
Line-Augänge: Cinch-Buchsen
Line-Ausgang: XLR-Buchse
Limiter mit Autosubsonic
Automatisches Sprachfilter
240 x 510 x 270 mm
12,5 kg
inkl. Akku und Empfänger
230 V AC
Sicherung 1A MTR 85x20mm)
12 V / ca. 7,2 Ah
8 - 18 Stunden
60 W (passiv)
8“ und Hochtöner mit Kurzhorn,
2-Wege Bassreflex
Multiplex, schwarz lackiert
Kunststoffüße, Tragegriff,
eingebaute Hochständerhülse
ballwurfsicheres Metallgitter,
Akustikschaum
Gewinde für Stativgabel SHP2
100 dB
125 dB
65 Hz - 20 kHz (-6dB)
80° x 80°
Speakon NL-4 Eingang
Buchse
240 x 510 x 270 mm
9 kg
FP2CD FP2slave
Modell
9
Table of Contents
Introduction1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Safety + Environment2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Unpacking
3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Description
4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Setting Up5.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Precautions2.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
FP2
pro Controls9.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
FP2CD Controls9.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
FP2slave Controls9.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Operating Environment5.1 . . . . . . . . . . . . . . . . . . . . . . . . . .15
Audio Connections5.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
General4.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Optional Accessories4.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Controls4.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Powering Up (Battery Operation)5.3 . . . . . . . . . . . . . . . . . . . 15
Powering Up (AC Operation)5.4 . . . . . . . . . . . . . . . . . . . . . . . 16
Wireless micophone system5.5 . . . . . . . . . . . . . . . . . . . . . . . 16
Operation of FP2pro/CD with FP2slave5.6 . . . . . . . . . . . . . . . . . 16
Total Discharge Protection Circuit
5.3.1
. . . . . . . . . . . . . . . 15
CD Player (FP2CD only)
4.3.1
. . . . . . . . . . . . . . . . . . . . . . . 14
Operating Notes6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Cleaning7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Specifications8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Illustrations9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
German User Instructions / Bedienungsanleitung . . . . . . . . . . . . . . 2
Avoiding Feedback6.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Optimum Placement of the EasyPort6.1 . . . . . . . . . . . . . . . . . . 16
Potential Risks2.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
10
The EasyPort is a high quality powered loudspeaker for a wide
range of applications. It allows you to set up a mobile or fixed
sound system quickly and easily. This professional design is easy
to use even if you are not familiar with the intricacies of sound
reinforcement. A clear control layout and rugged case make the
EasyPort a user-friendly tool for every sound system application.
1. Introduction
Optional wireless microphone systems for EasyPort FP2pro/CD:
Please check that the package contains all components of the
system you ordered. If anything is missing, please contact your
Fohhn dealer immediately.
The EasyPort FP2
pro/CD are self powered loudspeakers. A built-in
4 channel mixer with 2-band equalizer lets you connect a CD
player or similar audio source, two wired microphone, and the
supplied wireless microphone for simultaneous operation. Up to 4
built-in radio receivers are possible.
The EasyPort is also available with a pre-installed wireless receiver that provides highly reliable and excellent audio quality. A
handheld or bodypack transmitter of your choice (optional)
makes the EasyPort a self-contained sound system for use with
hardwire or wireless microphones.
For mains independent operation, the EasyPort features a built-in
high quality, leakproof lead gel rechargeable battery that
conforms to the strict standards of the German Association of
Casualty Insurers.
The battery features much lower self-discharge and a better
capacity/volume ratio than nickel-cadmium batteries and has no
memory effect.
Battery capacity is 7.2 Ah for the FP2
pro/CD.
The FP2CD is equipped with an integrated in CD-player.
3. Unpacking
2. Safety
2.1 Precautions
4. Description
4.1 General
2.2 Potential Risks
If the equipment
This device has been manufactured and testet in accordance
with the German VDE safety guidelines for electronic
equipment. It has left the factory in perfectly safe condition.
In order to maintain safety and avoid risks of damage or
injury, take the usual precautions and follow all safety
instructions in the manual.
This device conforms to the German Class 1 safety
standards. When properly installed, all exposed metal parts
are permanently connected to safety ground. For safety
reasons, connect the equipment to a standard three-pin
outlet with protective ground only. Never open the safety
ground connection.
This device conforms to the EMC legislation currently in force
as certified by the CE mark on the device.
This device contains no user serviceable parts. To reduce the
risk of fire or electric shock, do not open the device and refer
servicing to qualified personnel.
Make sure to dispose of used batteries conforming to local
waste disposal rules. Never throw batteries into the fire (risk
of explosion).
1.
2.
3.
4.
5.
is visibly damaged;
contains loose parts;
does not operate correctly;
has been stored under adverse conditions (e.g., outdoors or
in a damp room) for extended periods of time; or
was exposed to high transportation stress (e.g., due to
inadequate packaging),
operating the equipment may be unsafe. Switch power to the
equipment off and mark the equipment.
Make sure the equipment cannot be connected to power or
switched on unintentionally by third persons.
•
•
•
•
•
Wireless receiver (will be installed in EasyPort FP2
pro/CD)
Handheld transmitter with microphone element, or bodypack
transmitter with lavalier or headset mivrophone
1.
2.
FP2pro/CD
Your EasyPort FP2pro comprises the following components:
FP2pro selve powered loudspeaker
IEC-Cable
small screwdriver (for setting gain controls)
1.
2.
3.
Your EasyPort FP2CD comprises the following components:
FP2CD selve powered loudspeaker
IEC-Cable
unscrewable stand adapter
small screwdriver (for setting gain controls)
1.
2.
3.
4.
Your EasyPort FP2
slave comprises the following components:
FP2slave passive loudspeaker
FP2
pro and FP2CD are not equipped with a Speakon output
port (19). Therefore a speakon output port is delivered with
the FP2
slave.
1.
2.
Passive additional speaker can be connect to FP2pro and FP2CD
with loadspeaker cable (no integrated electronics).
FP2
pro and FP2CD are not equipped with a Speakon output port.
Therefore a speakon output port is delivered with the FP2
slave.
FP2slave
11
4.2 Optional Accessories
Padded carrying bag for FP2pro/CD/slave
Raincover for FP2pro/CD/slave,
SHP2 stand adapter for FP2
pro/CD/slave
WHP2 wall bracket for FP2pro/CD/slave, provits and tilts
WHP1 wall bracket for FP2
pro/CD/slave, speaker removable
Loudspeakerstand
Microphone stand with boom
Carrying bag for two stands
Music-Tray for portable music-playing equipment +
microphone, easy tomount to speaker stands
•
•
•
•
•
•
•
•
•
FP2
pro/CD/slave
recharge battery
Input jack for charging the integrated battery or operating
the EasyPort on AC power.
(1)
Power pack charge status display
Quick-charge mode, charging time 6 hours
If the yellow LED lights up continuously, the FP2
pro/CD is in
quick-charge mode, the LED then flashes once the power
pack starts charging.
(2)
power switch
Switches power to the EasyPort FP2pro/CD audio section and
amplifier on and off but does not affect the charging circuit.
(3)
4.3 Controls (Refer to illustrations on page 18 to 20)
Most controls on the FP2
pro/CD are located on the back of the
speaker. The squelch control (10) and the channel selector switch
(11) for the radio receiver, which is fitted as an option, are
located under the flap in the cover.
A sturdy carrying handle is integrated in the rear panel of the
enclosure.
fuse
The power fuse is located below the power input socket. Prior
to replacing the power fuse unplug the FP2
pro/CD from
power. Make sure to use replacement fuse of the same type
as the original fuse only for 230 VAC:
1 A MTR (5x20mm)
(18)
Status display
Status LED, multi-coloured, charge status of the power pack
is indicated by a flashing sequence.
When the FP2
pro/CD is switched on, the LED lights up green
if the power pack is fully charged.
When the power pack falls below 30% capacity, the LED
starts to flash red.
If the power pack voltage is decreasing, the LED flashes red
increasingly quickly until it lights up red continuously.
After the LED is lit for 10 seconds, the FP2
pro/CD switches off
to prevent the power pack from an exhaustive discharge.
A signal sounds when the FP2
pro/CD switches off.
(4)
DC out jack (12 volt output)
DC out jack, 12V 500mA for connecting external equipment
such as radio receivers and playback devices such as CD
players, etc.
The DC out jack is short-circuit proof and has a polarity
inversion protector.
Note:
The FP2
pro/CD cannot be charged via this jack.
(20)
12
volume
This rotary potentiometer sets the loudness volume of the
microphone connected to the INPUT connector (8) + (26).
(9)
(22)
gain
This recessed pot matches the input level of the EasyPort to
the output level of a wired microphone. You can only adjust
the gain control with the supplied small screwdriver so that
the control cannot be misadjusted inadvertently.
The gain control has been factory preset to a medium
position.
(16)
(21)
gain
This recessed pot matches the input level of the EasyPort to
the output level of a wireless microphone. You can only
adjust the gain control with the supplied small screwdriver so
that the control cannot be misadjusted inadvertently.
The gain control has been factory preset to a medium
position.
(17)
wireless receiver
(10) squelch, (11) channel
For details on the optional wireless receiver please refer to
the enclosed instruction manual for the receiver.
(10)
(11)
input
This balanced female XLR connector allows you to connect a
wired microphone (optional) via a standard microphone cable
with a male XLR connector (optional). Since the microphone
INPUT provides 12 V phantom power you can connect both
dynamic and electret or condenser microphones.
Input sensitivy for nominal level is 2 mV into 1 kΩ.
Pin 1 is ground, pin 2 „hot“ (inphase), pin 3 return.
(8)
(26)
volume
This rotary potentiometer sets the loudness volume of the
wireless microphone.
(12)
bass
Rotary control for cutting or boosting the low frequencies.
(13)
treble
Rotary control for cutting or boosting the high frequencies.
(14)
The two-band equalizer acts on the microphone inputs
only.
EQ
volume
This rotary potentiometer sets the loudness volume of the
audio source connected to the line input l/r jacks (5) + (23).
(6)
line out l/r
These two RCA jacks allow you to connect either a recorder
or another EasyPort to your unit using a stereo RCA cable
(not supplied).
The two jacks are internally paralleled and carry the output
signal of the built-in mixer with all the volume and EQ
settings you made. The output voltage at nominal level is 0,5
V into 200 Ω source impedance.
(7)
gain
This recessed pot matches the input level of the EasyPort to
the output level of an external audio source. You can only
adjust the gain control with the supplied small screwdriver so
that the control cannot be misadjusted inadvertently.
The gain control has been factory preset to a medium
position.
(15)
line input
Line input, XLR electronically symmetrical, for playback
equipment or other signal sources
(Symmetry transformer optional).
(23)
line output jack
(24) mix out:
Line output, XLR symmetrical for passing on the complete
mixer signal to recording equipment or other EasyPort
systems (when switch is in the „mix-out“ position).
(24) receiver out:
Receiver out for ch4
, XLR symmetrical, pre fade.
(when switch is in the „receiver-out“ position)
(25)
line input l/r
music
wired mic
wireless mic
These two RCA jacks allow you to conect a CD player,
cassette recorder, or other line level source to your EasyPort
using a stereo RCA cable (not supplied). The stereo input
signal is internally summed to mono.
Input sensitivity is 100 mV into 10 kΩ for nominal level.
(5)
Speakon output port for FP2
slave (option)
Passive additional speaker FP2slave can be connect to
FP2
pro/CD with loadspeaker cable.
Note:
Only use FP2
slave on this output port!
(19)
13
PROG. (Programmed play)
To use the programmed play function, you must fist make up
the list of titles you want to play:
1. press PROG. (31)
2. press SKIP (37)+(38) to choose a title
3. press ENTER (36) to confirm step 2.
>Edit goes to the next store
>repeat steps 2. and 3. to make up your selection.
4. press PLAY (34) to start programmed playback
To exit programming function, press PROG. (31).
(31)
SHUFFLE (Random play)
Ramdom play which plays the titles in a random order.
1. press SHUFFLE (32) >Random play ist activated!
>playback starts!
(32)
EJECT
Press EJECT (35) to take out the CD.
(35)
STOP playback
Press STOP (33) to stop playback.
(33)
PLAY/PAUSE
Press PLAY (34) to start the playback of your CD.
Press PAUSE (34) for a still.
(34)
REPEAT play
Repeat functions: Title repeat and Disc repeat.
1. press once on REPEAT (36):
>One (=title repeat)
2. press twice REPEAT (36):
>All (=Disc repeat)
3. press ENTER (36) to confirm step 1. or 2.
4. press PLAY (34) to start playback
(36)
To exit repeat function, press REPEAT (36).
To exit shuffle function, press SHUFFLE (32)
Title SKIP
Press repeatedly on the SKIP keys<<(37) or >>(38) to go to
the previous title or to the next one. Press as many times as
the number of songs you want to skop.
Press longer on the SKIP keys <<(37) or >>(38) to go to the
previous or next part in the title.
(37)
(38)
Display panel
On the Status Display you get informations about title
number, playing time and setting modes.
(39)
CD loading
Insert a disc. The disc label must face upward.
Disc playback starts after a few
seconds automatically.
(30)
Most of audio-CDs and recordable audio-CDs can
be played (depending on the CD writer and discs
used).
General Information
Your CD player has several Play modes: Standard play which
follows the order of the titles on the discs; Ramdom play
which
plays the titles in a random order; Programmed play
which
allows you to choose the titles and the order in which they are to
be played; Automatic play
which start playback as soon as the
FP2
CD (3) is swiched on.
In case that a CD ist still loading in the CD player, playback starts
after switch on the power (3) of the FP2
CD (automatic play). If ist
shouldn´t start, press STOP (33) after switch on the FP2
CD.
Important:
Please take out the CD during transport of the FP2CD.
30
39
31 32 33 34
35 36 37 38
PROG. SHUFFLE STOP PLAY/PAUSE
EJECT REPEAT SKIPREV F.WD
ENTER
4.3.1 CD Player (FP2CD only)
14
5. Setting Up
5.1 Operating Environment
Acceptable ambient temperature during operation ranges
from -5˚C to +40˚C.
Acceptable temperature during storage or shipping ranges
from -15˚C to +40˚C.
If condensation has formed on the equipment or the rear
panel during shipping or storage, allow the unit to acclimate
for 2 hours before powering up.
The loudspeaker has been designed for use in a dry
environment with air of normal relative humidity and dust
concentration. Never expose the unit to aggressive chemical
liquids or vapors.
You can position the unit at any angle. Make sure, though, to
provide at least 4 inches of free air space behind the rear
panel for adequate ventilation.
1.
2.
3.
4.
5.
5.2 Audio Connections
Set all VOLUME controls (6), (22), (9) and (12) to zero.
Connect the desired audio source (e.g., cassette player, CD
player) to the LINE INPUT jacks (5) or (23) using a standard
cable.
Use a commercial XLR cable to connect your wired
microphone to the INPUT connector (8) or (26).
If you want to record your performance or presentation,
connect a (cassette, DAT, tape or other) recorder to the LINE
OUT jack (7) or the mix-out jack (25) (turn switch (24) in the
„mix-out“ position) using standard jack or XLR cable.
For consistent audience coverage, you can use another
FP2
pro/CD. Connect the LINE OUT jack (7) or (25) to the LINE
IN jacks (5) or (23) of the other FP2
pro/CD.
1.
2.
3.
4.
5.
EasyPort is ready to operate.
Unplug the IEC cable from the recharge battery jack (1).
When the FP2
pro/CD is switched on (3), the LED (4) lights up
green if the power pack is fully charged.
When the power pack falls below 30% capacity, the LED
starts to flash red.
If the power pack voltage is decreasing, the LED flashes red
increasingly quickly until it lights up red continuously.
After the LED is lit for 10 seconds, the FP2
pro/CD switches off
to prevent the power pack from an exhaustive discharge.
A signal sounds when the FP2
pro/CD switches off.
Recharge the battery as per steps 1 through 4.
4.
5.
Plug the IEC cable into the recharge battery jack (1) on the
EasyPort FP2pro/CD rear panel.
Check that the AC mains voltage stated on the supplied AC
adapter is identical to the AC mains voltage available
where you will use your FP2
pro/CD. Using the AC adapter
with a different AC voltage may cause irreparable damage
to the unit.
Connect the IEC cable to a convenient power outlet. Do not
use switched outlets!
Charging will start automatically and the yellow Charging
LED (2) will light constantly. When the yellow Charging LED
(2) starts flashing the battery is fully charged and the
EasyPort is ready to operate.
1.
2.
3.
5.3 Powering Up (Battery Operation)
The EasyPort FP2pro/CD has been designed primarily for battery
operation. Before first operating the EasyPort or if the unit has not
been connected to AC power for more than a year, charge the
battery for 14 hours.
Lead batteries should not be stored for extended
periods of time in entirely or partially discharged condition.
We therefore recommend to recharge the battery
immediately after use.
In order to made sure the EasyPort is always ready to
operate, it is best to leave it connected to AC power
whenever you do not use it.
Important:
Depending on the load, battery operating time will be
8-18 hours.
Since the battery has no memory effect, you will not need to
discharge it fully before charging. Therefore, you can start
charging at any time irrespective of the battery`s residual
capacity.
Note:
Discharging a battery totally may cause extensive damage. We
therefore provided the electronic circuitry of the EasyPort with an
intelligent protection circuit that effectively prevents the battery
from being totally discharged. The protection circuit automatically
isolates the entire EasyPort electronics from the battery and
switches the loudspeakers off before battery capacity approaches
the total discharge threshold. If this happens, recharge the battery
immediately.
5.3.1 Total Discharge Protection Circuit
15
Place the EasyPort FP2pro/CD/slave as high as possible using
a loudspeaker stand.
Check that loudspeaker is clearly visible from each seat or
standing room area and that the sound will not be absorbed
by people or objects.
To optimally align the Direct-Media / Direct-Studio, you can
use the optional SHP2 stand adapter:
1.
2.
3.
Mount the loudspeaker on the stand adapter.
Place the loudspeakeradapter on the loudspeaker stand.
Extend the stand to its full length and aim the
loundspeaker down at the audience in the same way
you woud aim a spot-light to cover the entire audience.
1.
2.
3.
In order to ensure consistent coverage and intelligibility from the
first to the last row of the auditorium,
6. Operating Notes
7. Cleaning
6.1 Optimum Placement
6.2 Avoiding Feedback
When using your EasyPort FP2pro/CD/slave with a wired or wireles
microphone, acoustic feedback may occur so the loudspeaker
would start whistling or howling. To prevent feedback.
You can clean the loudspeaker enclosure with a moistened cloth.
Make sure that liquid will not penetrate into the case.
Make sure the talker will stand behind the loudspeaker in
order to prevent feedback.
Make sure never to point the microphone element directly at
the loudspeaker.
Hold the handheld transmitter by the shaft. Be sure not to
cover the microphone element with your hand.
Should the loudspeaker start whistling or howling at the
same turn the VOLUME control down CCW to the point that
the feedback noise will stop.
1.
2.
3.
4.
ca. 1,70m
1.
2.
3.
4.
The EasyPort has been designed for an AC voltage of 230
V/50Hz. Custom versions with an adapter for other AC voltages
are available on request.
5.4 Powering Up (AC Operation)
Connect the speaker input port (40) of the FP2slave with the
speaker output port (19) of FP2
pro/CD. Use a commercial speakon
cable: 1+/1-
5.6 Operation of FP2pro/CD with FP2slave
For details on the optional wireless receiver please refer to the
enclosed instruction manual for the receiver.
5.5 Wireless Microphone Systems
Plug the supplied IEC cable into the recharge battery jack (1)
on the EasyPort rear panel.
Check that the AC mains voltage stated on the EasyPort is
identical to the AC mains voltage available where you will
use your EasyPort. Using the AC adapter with a different AC
voltage may cause irreparable damage to the unit.
Connect the IEC cable to a convenient power outlet.
Important: In case the AC plug needs to be replaced with a
different type, note that this job may only be performed by a
qualified technician..
To power up the EasyPort set the power switch (3) to on.
The status LED (4) next to the power switch (3) will illuminate
green.
Note: During AC operation, the charging circuit of the
EasyPort will automatically switch to trickle charge mode.
This means that the battery will be automatically recharged
during operation. This also means you can continue
operating the EasyPort on AC power even if the battery is
completely down.
Note: In the event of a power failure, the EasyPort will
automatically switch to battery operation with no
interruption.
Therefore you can not switch the EasyPort on and off by
means of an external power switch or safety cut-out.
circuit diagram
speakon cable 1+ / 1-
Slave
input
FP2slave
+-
battery
12 V
Master
output
FP2pro
FP2CD
+1-1+2
-2
speakon
1+ / 1–
16
8. Specifications
This equipment conforms to standards EN 61000-6-1, EN 61000-6-3 and EN 60065
We reserve the right to alter the specifications without notice.
FP2pro
Amplifier power (rms/ peak) 60 W
Tone control Bass / Treble (shelving)
CD Player Drivers 8“/tweeter with short horn,
2-way bass reflex
Enclosure Multiplex, enameled black,
Plastic feet, carrying handle,
integral speaker pole 36mm
Impact resistant metal grille,
Acoustic foam,
M8 threads for bracket SHP2
Sensitivity at 1W/1m 100 dB
Max. sound pressure level (peak) 125 dB
Frequency response 65 Hz - 20 kHz (-6dB)
Dispersion H x V 80° x 80°
Mixer inputs 2 x ext. mic sym. 2 kOhm
1 x int. wireless mic 10 kOhm
2 x line 10 kOhm
1x line XLR sym.
Phantompower 12 V
Outputs 2 x line RCA jacks / 600 Ohm
1x XLR sym.
for recording
or stacking
12V DC out for external equip.
Pin ø 2,1 mm
Output for FP2slave Speakon (optional)
Connectors Mic input: 3-pol XLR
Socket
Line inputs: RCA jacks
(stereo summed to mono)
Line input: XLR socket
Line outputs:RCA jacks
Line output: XLR socket
Prozessor functions Limiter w/Autosubsonic filter
Automatic proximity filter
Dimensions (W x H x D) 240 x 510 x 270 mm
Weight 12 kg
inc. battery and receiver
Power supply 230 V AC
fuse 1A MTR 85x20mm)
Rechargeabel battery 12 V / ca. 7,2 Ah
Operation time apporx. 8 to 18 hours
60 W
Bass / Treble (shelving)
integral CD Player
8“/tweeter with short horn,
2-way bass reflex
Multiplex, enameled black,
Plastic feet, carrying handle,
uncrewable stand adapter 36mm
Impact resistant metal grille,
Acoustic foam,
M8 threads for bracket SHP2
100 dB
125 dB
65 Hz - 20 kHz (-6dB)
80° x 80°
2 x ext. mic sym. 2 kOhm
1 x int. wireless mic 10 kOhm
2 x RCA sockets 10 kOhm
1x line XLR sym.
12 V
2 x line RCA jacks / 600 Ohm
1x XLR sym.
for recording
or stacking
12V DC out for external equip.
Pin ø 2,1 mm
Speakon (optional)
Mic input: 3-pol XLR
Socket
Line inputs: RCA jacks
(stereo summed to mono)
Line input: XLR socket
Line outputs:RCA jacks
Line output: XLR socket
Limiter w/Autosubsonic filter
Automatic proximity filter
240 x 510 x 270 mm
12,5 kg
inc. battery and receiver
230 V AC
Sicherung 1A MTR 85x20mm)
12 V / ca. 7,2 Ah
8 - 18 Stunden
60 W (passive)
8“/tweeter with short horn,
2-way bass reflex
Multiplex, enameled black,
Plastic feet, carrying handle,
integral speaker pole 36mm
Impact resistant metal grille,
Acoustic foam
M8 threads for bracket SHP2
100 dB
125 dB
65 Hz - 20 kHz (-6dB)
80° x 80°
Speakon NL-4 input
socket
240 x 510 x 270 mm
9 kg
FP2CD FP2slave
Model
17
music
input rec out
l
r
l
r
gain
volume
recharge
mic wired
gain
volume
-50-20dB
input
mic wired
gain
volume
-50-20dB
input
-200dB
power
line input
DC out
12V DC
500 mA
Engineered and made in Germany.
mic wireless
volume
+-
battery
12 V
8 hours
- +
mix out
receiver out
ch4 only
music wired
mic
wireless
mic
0
1
5
4
3
6
7
9
10
0
1
5
4
3
6
7
9
10
0
1
2
4
3
6
7
9
10
5
ch1
ch4
1
5
4
3
6
7
8
9
10
0
gain
0dB -20
power on
green
fully charged
yellow flashing
charging battery
yellow continuous
offon
FP2pro
230 VAC fuse 1A M
ch2 ch3
line output
pin ø 2,1mm
treble
bass
mic channels only
TO REDUCE THE RISK OF FIRE OR ELECTRICAL
SHOCK, DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
!
CAUTION
RISK OF ELECTRICAL
SHOCK
DO NOT OPEN
READ MANUAL & SAFETY INSTRUCTION BEFORE USE!
8
6
2
4
2
4
8
6
- 0 +
8
6
2
4
2
4
8
6
- 0 +
2 +
3 1 gnd.
2 +
3 1 gnd.
2 +
3 1 gnd.
balanced balanced
2 +
3 1 gnd.
phantom power 12V phantom power 12V
battery empty!
red continuous + alert
recharge battery!
red flashing
+
+
+
+
battery & mains powered
charging intelligence
digitally controlled
processor amplified, 60W
19
1
18
14
13
6
5
22
12
2
34
23 24 25
7
26
9
8
15
21
16
17
20
10
11
9. Bedienelemente / Controls
9.1 FP2pro
951 511
12V
+
-
18
recharge
8 hours
230 VAC fuse 1A M
music
input rec out
l
r
l
r
gain
volume
mic wired
gain
volume
-50-20dB
input
mic wired
gain
volume
-50-20dB
input
-200dB
power
line input
DC out
12V DC
500 mA
Engineered and made in Germany.
mic wireless
volume
+-
battery
12 V
- +
mix out
receiver out
ch4 only
music wired
mic
wireless
mic
0
1
5
4
3
6
7
9
10
0
1
5
4
3
6
7
9
10
0
1
2
4
3
6
7
9
10
5
ch1
ch4
1
5
4
3
6
7
8
9
10
0
gain
0dB -20
power on
green
fully charged
yellow flashing
charging battery
yellow continuous
offon
FP2CD
ch2 ch3
line output
pin ø 2,1mm
treble
bass
mic channels only
TO REDUCE THE RISK OF FIRE OR ELECTRICAL
SHOCK, DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
!
CAUTION
RISK OF ELECTRICAL
SHOCK
DO NOT OPEN
READ MANUAL & SAFETY INSTRUCTION BEFORE USE!
8
6
2
4
2
4
8
6
- 0 +
8
6
2
4
2
4
8
6
- 0 +
2 +
3 1 gnd.
2 +
3 1 gnd.
2 +
3 1 gnd.
balanced balanced
2 +
3 1 gnd.
phantom power 12V phantom power 12V
battery empty!
red continuous + alert
recharge battery!
red flashing
+
+
+
+
battery & mains powered
charging intelligence
digitally controlled
processor amplified, 60W
14
13
6
5
22
12
2
3
4
23
24
25
7
26
9
8
15
21
16
17
20
19
1
18
30
39
31 32 33 34
35 36 37 38
PROG. SHUFFLE STOP PLAY/PAUSE
EJECT REPEAT SKIPREV F.WD
ENTER
10
11
9.2 FP2CD Controls
951 521
12V
+
-
19
FP2slave
•
•
•
•
•
power handling 120 W
impedance 8Ω
dispersion 80°x80°
2-way passive operation
speakon 1+ / 1-
circuit diagram
speakon cable 1+ / 1-
Engineered and made in Germany.
DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
!
ONLY USE WITH:
FP2pro OR FP2CD
READ MANUAL & SAFETY
INSTRUCTION BEFORE USE!
input from
FP2pro or FP2CD
+1-1+2
-2
speakon
1+ / 1–
Slave
input
FP2slave
+-
battery
12 V
Master
output
FP2pro
FP2CD
40
951 531
passiv
9.3 FP2slave Controls
110 024
Fohhn Audio AG
Hohes Gestade 3-5
D-72622 Nürtingen, Germany
Tel. +49 7022 93323-0
Fax +49 7022 93324-0
www.fohhn.com
info@fohhn.com
20
Loading...
