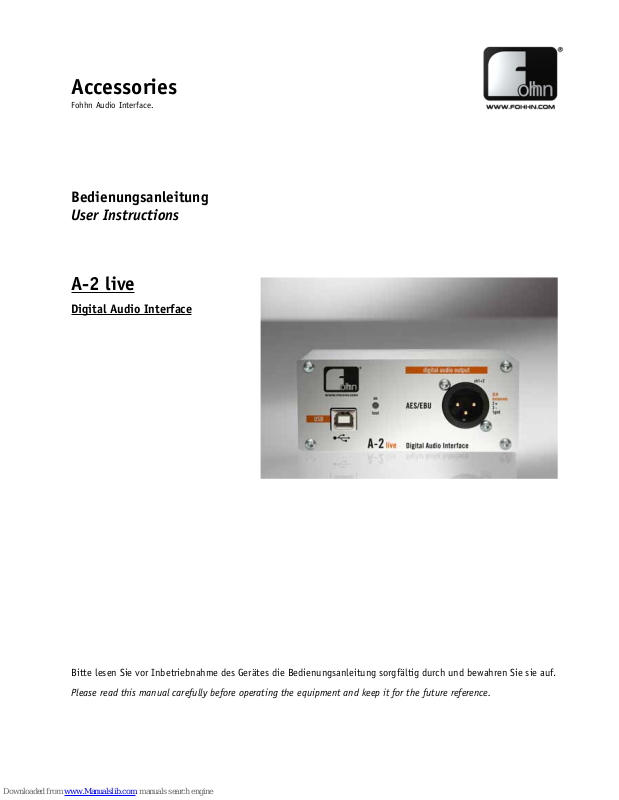

Page 1
Bedienungsanleitung
User Instructions
A-2 live
Digital Audio Interface
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.
Please read this manual carefully before operating the equipment and keep it for the future reference.
Accessories
Fohhn Audio Interface.
Page 2
Beschreibung
Einstellungen
Um das A-2 live als Standard Audio Gerät unter Windows
auszuwählen, gehen Sie in die Systemsteuerung -> Hardware und
Sound -> Audiogeräte verwalten.
Hier Können Sie das A-2 live
als Standardgerät auswählen.
Das A-2 live wird im
Betriebssystem als USB Audio
DAC angezeigt.
Technische Daten
Je nach Wiedergabe Software können Sie diese Auswahl auch direkt
in Ihrer Audiosoftware vornehmen und die On-Board Soundkarte als
Standgerät belassen, so dass z.B. Systemklänge nicht über den A-2
live wiedergegeben werden.
Das A-2 live ist ein hochwertiges, zweikanaliges USB Audio
Interface mit galvanisch getrenntem AES/EBU Digital Audio
Ausgang.
Übertragen Sie digitale Audiosignale vom Computer ohne Qualitätsoder Pegelverluste direkt auf ein professionelles Beschallungssystem
wie z.B. Airea.
Viele handelsübliche Soundkarten bieten zwar zahlreiche
Funktionen, verfügen aber häufig nicht über einen AES/EBU
Ausgang. Die Folgen sind oftmals Einstreuungen, Brummen,
schlechte Übertragungsqualität oder zu niedriger Ausgangspegel.
Diese Probleme gehören mit dem A-2 live der Vergangenheit an.
Das A-2 live wird an einem freien USB Anschluss am Computer
angeschlossen und kann sofort verwendet werden. Es ist keine
zusätzliche Treiberinstallation notwendig.
Der Betrieb des A-2 live ist unter Windows XP, Windows Vista,
Windows 7, Windows 8 und Windows 8.1 (32-Bit und 64-Bit), sowie
unter Mac OS 10.4 – 10.8 und Linux ab Kernel 2.6 möglich.
(1) USB Anschluss
(2) Betriebsanzeige, leuchtet bei Verbindung mit einem Computer
(3) AES/EBU Digital Audio Ausgang
Anschlüsse
USB Anschluss USB 1.1 Full Speed
Digital Audio Ausgang
AES/EBU, galvanisch getrennt
XLR Steckverbindung
Audio Format
16-Bit 44,1 / 48 kHz
Stromversorgung
USB Powered (kein Netzteil)
Maße (B x H x T)
150 x 45 x 50 mm
Anm.: Maximale Kabellänge AES/EBU = 100 m
Maximale Kabellänge USB = 5 m
Lautstärke Regler welche direkt auf die Soundkarte zugreifen,
haben keinen Einfluß auf die Ausgangslautstärke und das Signal.
Somit sind die Master Volume Regler des Betriebssystems ohne
Funktion.
Digital Audio Interface
on
A-2
ch1+2
XLR
balanced:
2
3
1gnd
host
digital audio output
USB
live
AES/EBU
+
-
(1) (2) (3)
Installation
Page 3
Description
Settings
To select the A-2 live as your default audio device under Windows,
go to the Control Panel -> Hardware and Sound -> Audio Devices.
Here you can select the A-2
live as your default device.
The A-2 live will appear in
the operating system as USB
Audio DAC.
Technical specifications
Depending on your playback application, this selection can also be
made from within the audio software itself. Your on-board soundcard
will remain as the default device, so that any system sound for
example won't be transmitted via the A-2 live.
The A-2 live is a high-quality, 2-channel USB audio interface with
galvanically isolated AES/EBU digital audio output.
Digital audio signals can be directly transferred from a computer to
a professional sound reinforcement system, such as Airea, without
any reduction in sound quality or level.
Despite offering a range of features, many standard sound cards
lack an AES/EBU output. This frequently results in interference,
hum, poor transfer quality or insufficient output level. With the A-2
live, these issues become a thing of the past.
Connect the A-2 live to a free USB port on the computer and it
will be ready for immediate use. No additional driver installation is
necessary.
The A-2 live is compatible with Windows XP, Windows Vista,
Windows 7, Windows 8 and Windows 8.1 (32-bit and 64-bit), as well
as with Mac OS 10.4-10.8 and Linux from Kernel 2.6.
(1) USB connection
(2) Connection indicator: lights up when the interface is connected
to a computer
(3) AES/EBU digital audio output
Connections
USB connection USB 1.1 Full Speed
Digital audio output
AES/EBU, galvanically isolated
XLR connection
Audio format
16-Bit 44,1 / 48 kHz
power supply
USB powered /
no separate power supply is required
dimensions (W x H x D)
150 x 45 x 50 mm
Note.: Max. cable length AES/EBU = 100 m
Max. cable length USB = 5 m
Volume controllers that directly access the sound card will have
no effect on the output level or signal. The operating system’s
master volume control will have no effect.
Digital Audio Interface
on
A-2
ch1+2
XLR
balanced:
2
3
1gnd
host
digital audio output
USB
live
AES/EBU
+
-
(1) (2) (3)
Installation
Page 4
DB0059X
German quality
engineered and made
by Fohhn®
Fohhn Audio AG
Hohes Gestade 3-7
72622 Nürtingen
Germany
Tel. +49 7022 93323-0
Fax +49 7022 93324-0
www.fohhn.com
