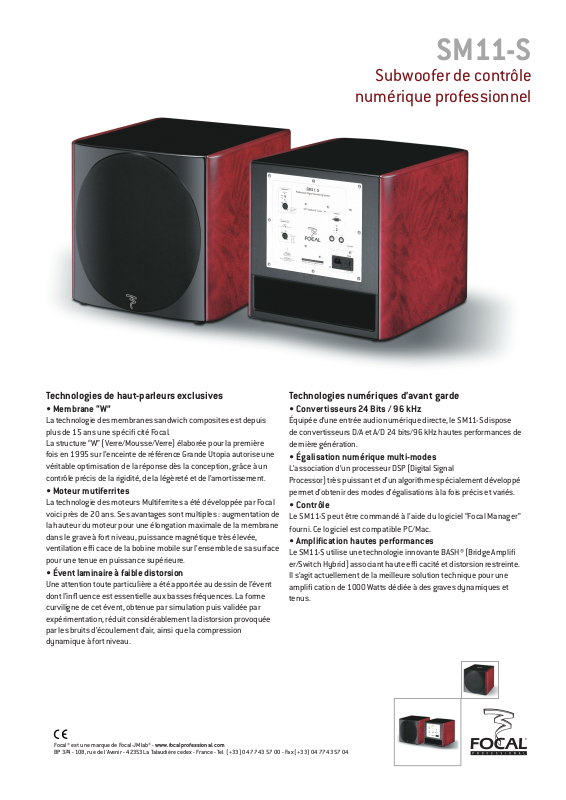

Focal SM11-S User Manual

SM11-S

Subwoofer de contrôle

numérique professionnel

Technologies de haut-parleurs exclusives

• Membrane “W”

La technologie des membranes sandwich composites est depuis
plus de 15 ans une spécifi cité Focal.
La structure “W” (Verre/Mousse/Verre) élaborée pour la première
fois en 1995 sur l’enceinte de référence Grande Utopia autorise une
véritable optimisation de la réponse dès la conception, grâce à un

contrôle précis de la rigidité, de la légèreté et de l’amortissement.

• Moteur mutiferrites

La technologie des moteurs Multiferrites a été développée par Focal
voici près de 20 ans. Ses avantages sont multiples : augmentation de
la hauteur du moteur pour une élongation maximale de la membrane
dans le grave à fort niveau, puissance magnétique très élevée,
ventilation effi cace de la bobine mobile sur l’ensemble de sa surface

pour une tenue en puissance supérieure.

• Évent laminaire à faible distorsion

Une attention toute particulière a été apportée au dessin de l’évent
dont l’infl uence est essentielle aux basses fréquences. La forme
curviligne de cet évent, obtenue par simulation puis validée par
expérimentation, réduit considérablement la distorsion provoquée
par les bruits d’écoulement d’air, ainsi que la compression
dynamique à fort niveau.

Technologies numériques d’avant garde

• Convertisseurs 24 Bits / 96 kHz

Équipée d’une entrée audio numérique directe, le SM11-S dispose
de convertisseurs D/A et A/D 24 bits/96 kHz hautes performances de

dernière génération.

• Égalisation numérique multi-modes

L’association d’un processeur DSP (Digital Signal
Processor) très puissant et d’un algorithme spécialement développé

permet d’obtenir des modes d’égalisations à la fois précis et variés.

• Contrôle

Le SM11-S peut être commandé à l’aide du logiciel “Focal Manager”
fourni. Ce logiciel est compatible PC/Mac.

• Amplication hautes performances

Le SM11-S utilise une technologie innovante BASH® (Bridge Amplifi
er/Switch Hybrid) associant haute effi cacité et distorsion restreinte.
Il s’agit actuellement de la meilleure solution technique pour une
amplifi cation de 1000 Watts dédiée à des graves dynamiques et
tenus.

Focal® est une marque de Focal-JMlab® - www.focalprofessional.com
BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - Tel. [phone] - Fax [phone]

Spécications techniques

Performances

Réponse en fréquence

Niveau SPL maximum

Interface d’entrée

Entrée analogique

Entrée numérique

Section numérique interne

Gamme dynamique

Amplication

20 Hz - 250 Hz
125 dB SPL (crête @ 1 m)

Type / Impédance
Connecteur
Sensibilité
Convertisseur A/N

Format
Connecteur
Fréquence d’échantillonnage

Traitement du signal
Convertisseur N/A

> 110 dB

Technologie BASH
1000 W rms

Symétrique électronique / 10 kOhms
XLR
Adaptable, + 4 dBu ou – 10 dBV
Résolution 24 bits, fréquence d’échantillonnage
96 kHz

AES (110 Ohms avec transformateur)
XLR
44,1 ; 48 ; 88,2 ou 96 kHz (détection
automatique)

Processeur de signaux numériques interne
Résolution sur 24 bits, fréquence
d’échantillonnage en 96 kHz

TM

Interface système

Système de contrôle

Alimentation électrique

Types de connexions série RS-232 (PC/Mac)

Tension secteur 230 V (fusible 6,3 A)

Visualisation et contrôle

Fonctions matérielles

Sélecteur sensibilité d’entrée analogique
Sélecteur de canaux gauche / droit AES
Sélecteur de mode de contrôle

Fonctions logicielles

Indicateurs

Volume, EQ, Polarité, Gestion entrée (LFE / 2.1), Préselections, Retards
Bouton marche/arret lumineux

Transducteurs

Subwoofer

Haut-parleur Focal 40 cm à cône “W”, longue excursion 15W9753

Constructions

Construction

Finition

Panneaux MDF de 30 mm avec renforts internes
Panneaux latéraux en laque métallique gris ardoise

Placage plateaux rouge sombre dessus / dessous, côtés en bois
massif teinté

Dimensions (H x L x P)

Poids

Les spécifications techniques de ces produits sont susceptibles d’être modifiées.

500 mm x 530 mm x 590 mm
55 kg

MIDI

ou
115 V (fusible 10 A)
Cordon secteur CEI amovible

Focal® est une marque de Focal-JMlab® - www.focalprofessional.com

Dans un but d'évolution, Focal-JMLab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.

SCEB-080421/1
