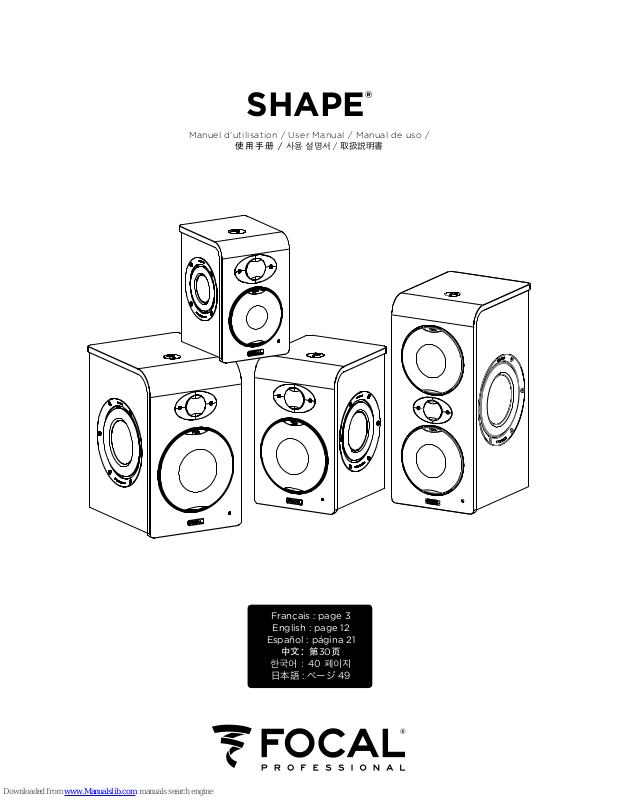

Focal Shape series, SHAPE 40, SHAPE 50, SHAPE 65, SHAPE TWIN User Manual

SHAPE

®

Manuel d’utilisation / User Manual / Manual de uso /

使用手册 / 사용 설명서 / 取扱説明書

Français : page 3

English : page 12

Español : página 21

中文：第30页

한국어 : 40 페이지

日本語 : ページ 49

3

SHAPE

®

Un échantillon de ce produit a été testé par un laboratoire indépendant accrédité et en conformité avec la norme
ISO/IEC 17025:2005 qui l’a déclaré en conformité avec les directives européennes et autres normes internationales
suivantes : Compatibilité électromagnétique ANSI C63.4, KN35/CISPR20/EN55020, KN32/CISPR32/EN55032,
IEC/EN61000-3-2, IEC/EN61000-3-3, Sécurité électrique IEC/EN/K/J60065. Produit conforme aux DIRECTIVES
EMC, LVD, ErP, RoHS, REACH et WEEE ainsi qu’au REGLEMENT (CE) N° 1275/2008.

Attention !

Risque de choc électrique.
Ne pas ouvrir.
Ne pas exposer à l’eau ou à l’humidité.

Informations de sécurité

1. Lisez les instructions.

2. Gardez la notice.

3. Respectez les instructions.

4. Suivez les instructions.

5. N’exposez pas cet appareil à la pluie ou à l’humidité.

6. Nettoyez uniquement avec un chiffon sec.

7. L'aération ne doit pas être bloquée en obturant les ouvertures d'aération avec des objets tels que des journaux,
des nappes, des rideaux, etc.

8. Laissez une distance de 5 cm minimum autour du produit pour une bonne ventilation.

9. N’installez pas près d’une source de chaleur tel qu’un radiateur, four ou autres appareils produisant de la chaleur
(amplificateur compris).

10. Utilisez uniquement le cordon d’alimentation fourni. S’il ne correspond pas à votre prise électrique, contactez un
électricien pour qu’il la remplace.

11. Protégez le cordon d’alimentation pour ne pas marcher ou tirer dessus, particulièrement à proximité de la prise.

12. Utilisez uniquement les accessoires spécifiés par le fabricant ou ceux fournis avec l’appareil. Utilisez avec précaution.

13. Débranchez cet appareil lors des périodes d’orage ou de non utilisation de longue durée.

14. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire en cas, par exemple, de dégâts
sur le câble d’alimentation ou la prise, de liquide renversé ou de choc entre un autre objet et l’appareil, ou encore
si l’appareil a été exposé à la pluie ou présente des moisissures, ou s’il ne fonctionne pas normalement ou, enfin,
s’il a subi une chute.

15. ATTENTION : Pour réduire le risque d’incendie ou de choc électrique, cet appareil ne doit pas être exposé à la
pluie ou à l’humidité. Aucun objet rempli d’eau, tel qu’un vase, ne doit être posé dessus.

16. ATTENTION : Ce produit appartient aux appareils de Classe 1. Connectez l’appareil uniquement à l’aide de la
fiche secteur fournie intégrant une liaison à la terre.

17. Borne de mise à la terre. L’appareil doit être raccordé à une prise secteur dotée d'une protection par
mise à la terre.

18. AVERTISSEMENT : On utilise la prise secteur / un adaptateur d'alimentation pour débrancher le dispositif, le
cordon d’alimentation doit rester facilement accessible.

19. Ne placez jamais de sources de flammes nues, telles que des bougies allumées, sur l'appareil ;

20. N'utilisez pas cet appareil dans des climats tropicaux.

Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis.

Images non contractuelles.

Français

Pour validation de la garantie Focal-JMlab,
il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie

Manuel d’utilisation

L’éclair représenté par le symbole flèche et contenu dans un triangle équilatéral a pour objet de prévenir
l’utilisateur de la présence de tension élevée au sein de l’appareil pouvant entraîner un risque de choc
électrique.

Le point d’exclamation contenu dans un triangle équilatéral a pour objet de prévenir l’utilisateur de la
présence d’instructions importantes mentionnées dans le mode d’emploi et relatives à la mise en œuvre et
à l’entretien de l’appareil.

4

SHAPE

®

Vous venez d’acquérir un produit Focal. Nous vous en remercions et vous souhaitons la bienvenue dans notre univers,
celui du son haute-fidélité… Depuis plus de 35 ans, Focal conçoit, développe et fabrique des haut-parleurs, des enceintes
acoustiques haut de gamme et plus récemment des casques audio. Innovation, tradition, performance, plaisir sont nos
valeurs. Où que vous soyez, un seul objectif pour nous : vous rassembler autour d’une passion commune, le son riche
et authentique. Les enceintes SHAPE constituent un système d’écoute de contrôle professionnel. Ces produits ont
été conçus pour allier image sonore irréprochable, haute précision et réponse en fréquence étendue, dans un format
compact adapté à des écoutes de proximité.

Contenu de l’emballage

Une enceinte est livrée accompagnée des éléments suivants (outre le présent manuel) :

• 1 cordon d’alimentation.

• 4 pointes réglables.

• 1 grille protectrice pour le tweeter (notre conseil est de l’enlever pour l’écoute dès que possible).

• 1 grille protectrice pour le woofer (notre conseil est de l’enlever pour l’écoute dès que possible).

• L'enceinte Shape Twin est livrée avec 2 grilles protectrices pour les 2 woofers.

• 1 carte de garantie.
Vérifiez qu’aucun de ces éléments ne manque, et retirez tous les accessoires du carton. Afin de ne pas endommager
vos produits lors de leur déballage, veuillez respecter les étapes suivantes : ouvrir complètement les volets du carton.
Les replier sur les côtés. Ôter la protection supérieure. Soulever l’enceinte avec précaution. Vérifiez que l’emballage ne
présente aucun signe de détérioration. Si toutefois il était endommagé, prévenez le transporteur et le fournisseur. Il est
important que l’emballage soit conservé en bon état pour d’éventuelles utilisations futures.

Recommandations

Nous tenons à souligner qu’une pression sonore élevée peut être générée par vos produits, particulièrement en
configuration 5.1. Le niveau de distorsion étant faible et le niveau de fatigue de l’utilisateur minime, il n’est pas toujours
évident de réaliser la pression sonore réelle. N’oubliez pas que l’exposition à des niveaux sonores élevés, au-delà d’une
certaine durée, peut conduire à une perte irréversible de l’audition.

Garantie

Les enceintes SHAPE sont garanties pièces et main d’œuvre pour une période de deux ans au sein des pays membres
de l’Union Européenne, à compter de la date de livraison au client final. Pour les États hors Union Européenne, merci
de vous référer à la loi en vigueur dans chaque pays. Pendant la période de garantie, Focal réparera ou échangera le
produit défectueux, sous réserve qu’il soit renvoyé, frais de transport payés par avance, à une antenne Focal agréée. Les
dommages causés par des modifications du produit, accidents, négligence ou mauvaise utilisation ne sont pas couverts
par la garantie. Pour plus d’informations, veuillez contacter votre revendeur ou distributeur local. Enregistrez votre
produit en ligne : www.focalprofessional.com/garantie

Démarrage rapide :

1. Avant toute action, vérifiez que les enceintes et la source audio (console…) sont en position éteinte et que la totalité
des réglages présents à l’arrière des enceintes soit en position 0.

2. Connectez le signal audio provenant de la source aux enceintes, à l’aide des entrées XLR et/ou RCA.

Vous pouvez connecter jusqu’à deux sources à chaque enceinte via les deux entrées disponibles.

Les deux entrées (XLR et RCA) sont actives simultanément. Pour plus d’information, voir page 5.

3. Vérifiez que la tension mentionnée sur le sélecteur “Voltage Selection” situé sur le panneau arrière correspond à la
tension de votre zone géographique. Si tel n’est pas le cas, ne connectez pas les enceintes au secteur et contactez votre
revendeur ou distributeur. Utiliser le câble d’alimentation fourni pour connecter l’enceinte au secteur.

4. Mettez la source audio sous tension et vérifiez que le niveau de sortie de la source audio connectée à l’enceinte est
réglé sur -∞ ou sur un niveau très faible.

5. Mettez les enceintes sous tension. Les enceintes sont maintenant en mode "Veille".

6. Augmentez le niveau de la source audio jusqu’à détection du signal par les enceintes afin qu’elle passent

automatiquement en mode "Marche".

Après mise sous tension des enceintes, et après activation du mode de mise en veille automatique
(voir page 5 pour plus d’information sur cette fonction), le circuit de détection de signal audio présent

dans l’enceinte passera automatiquement du mode "Veille" au mode "Marche" après quelques secondes.

7. Une fois votre session d’enregistrement, de mixage ou de mastering terminée, nous vous conseillons d’éteindre les
appareils dans l’ordre suivant :

a. Éteindre les enceintes.
b. Éteindre les sources audio.

Manuel d’utilisation

5

SHAPE

®

Manuel d’utilisation

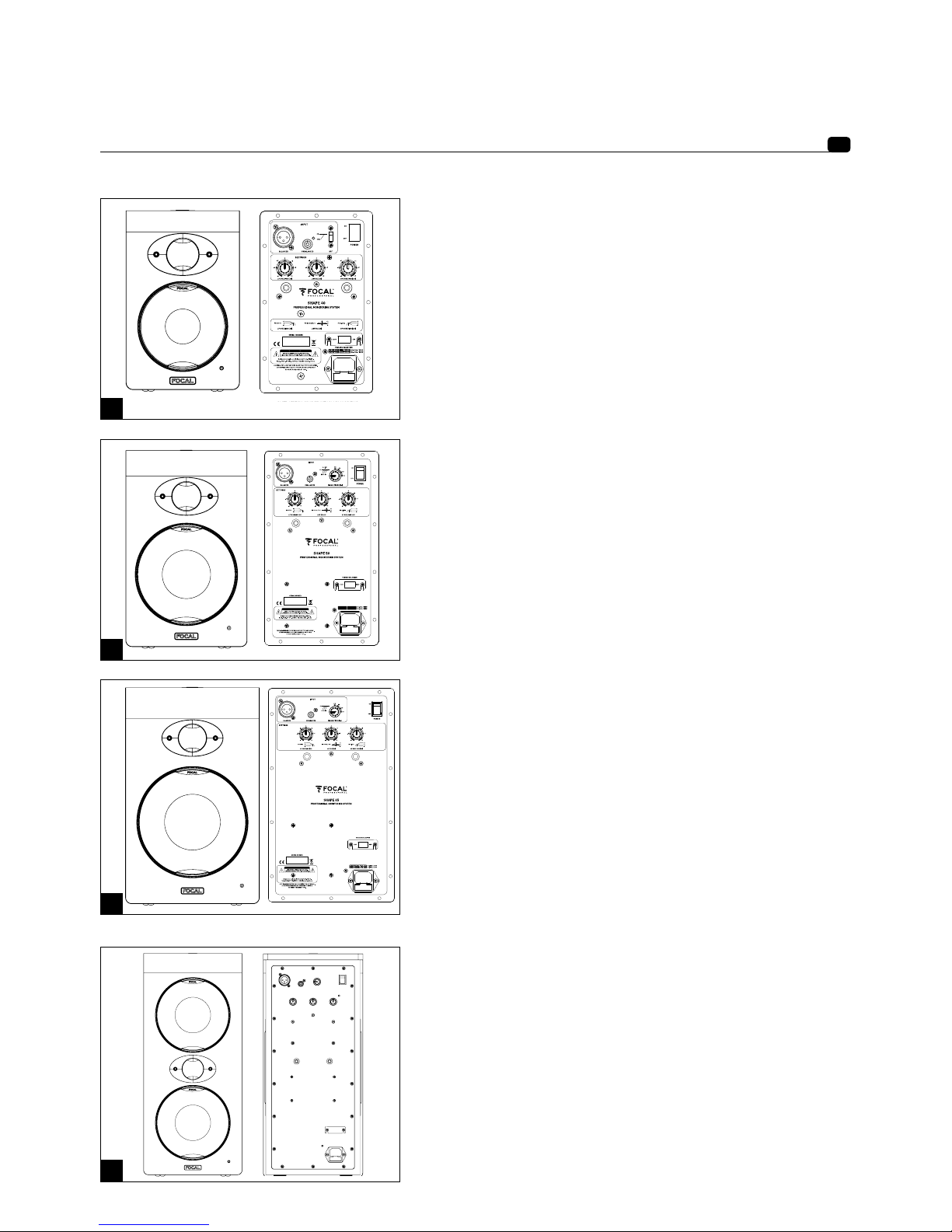

SHAPE 40

L’enceinte SHAPE 40 est une enceinte
professionnelle de contrôle de proximité
2 voies active (2 amplificateurs internes),
constituée d’un haut-parleur grave/médium de
4" (10 cm) à membrane sandwich en lin, chargé
par deux radiateurs passifs latéraux et d’un
tweeter à profil "M" en Aluminium-Magnésium

(fig. A).

SHAPE 50

L’enceinte SHAPE 50 est une enceinte
professionnelle de contrôle de proximité 2 voies
active (2 amplificateurs internes), constituée
d’un haut-parleur grave/médium de 5" (13 cm)
à membrane sandwich en lin, chargé par deux
radiateurs passifs latéraux et d’un tweeter à
profil "M" en Aluminium-Magnésium (fig. B).

SHAPE 65

L’enceinte SHAPE 65 est une enceinte
professionnelle de contrôle de proximité
2 voies active (2 amplificateurs internes),
constituée d’un haut-parleur grave/médium
de 6,5" (16,5 cm) à membrane sandwich en
lin, chargé par deux radiateurs passifs latéraux
et d’un tweeter à profil "M" en Aluminium­Magnésium (fig. C).

SHAPE TWIN

L'enceinte SHAPE TWIN est une enceinte
professionnelle de contrôle de proximité
2,5 voies active (3 amplificateurs internes),
constituée de deux haut-parleurs de 5“ (13
cm) à membrane sandwich en lin, chargé
par deux radiateurs passifs latéraux et
d'un tweeter à profil "M" à dôme inversé en
Aluminium-Magnésium. Le haut-parleur situé
en bas de l'enceinte reproduit les fréquences
de 40 à 180 Hz, alors que celui situé en haut de
l'enceinte reproduit les fréquences de 40 Hz à
2,5 kHz (fig. D).

A

B

C

D

6

SHAPE

®

Installation

Alimentation secteur

Vos produits doivent être impérativement reliés à la terre en utilisant le cordon d’alimentation fourni.

Connexions d’entrées audio

Vous pouvez connecter jusqu’à deux sources audio en utilisant la fiche XLR et/ou la fiche RCA.
La fiche XLR permet la connexion d’une source de signal symétrique et utilise un schéma de câblage standard :
Pin 1 = masse (blindage)
Pin 2 = point chaud (signal en phase)
Pin 3 = point froid (signal hors phase)
La fiche RCA permet la connexion d’une source de signal asymétrique. Il est usuel de relier le "point froid" (Pin 3) à
la masse (Pin 1). Cette connexion est généralement réalisée au niveau des câbles.

Attention

Vous pouvez connecter jusqu’à deux sources à chaque enceinte via les deux entrées disponibles.
Les deux entrées (XLR et RCA) sont actives simultanément. Afin de tirer tout le bénéfice de cette
fonctionnalité, nous vous recommandons de mettre sous tension une seule des deux sources pour
éviter toute pollution sonore non désirée. De plus, nous vous invitons à mettre les sources sous et
hors tension en ayant préalablement mis hors tension les enceintes de monitoring.

Mise en veille automatique

Les moniteurs SHAPE sont équipés d’un mode "Veille". Lors de la mise sous tension des moniteurs, le mode
"Veille" est actif. Pour le désactiver, envoyez un signal audio au moniteur en montant progressivement le niveau
sonore de la source audio. Au bout d’environ 30 minutes sans réception de signal audio, les moniteurs passent
automatiquement en mode "Veille". En mode "Veille", la consommation électrique est inférieure à 0,5 W.

Positionnement

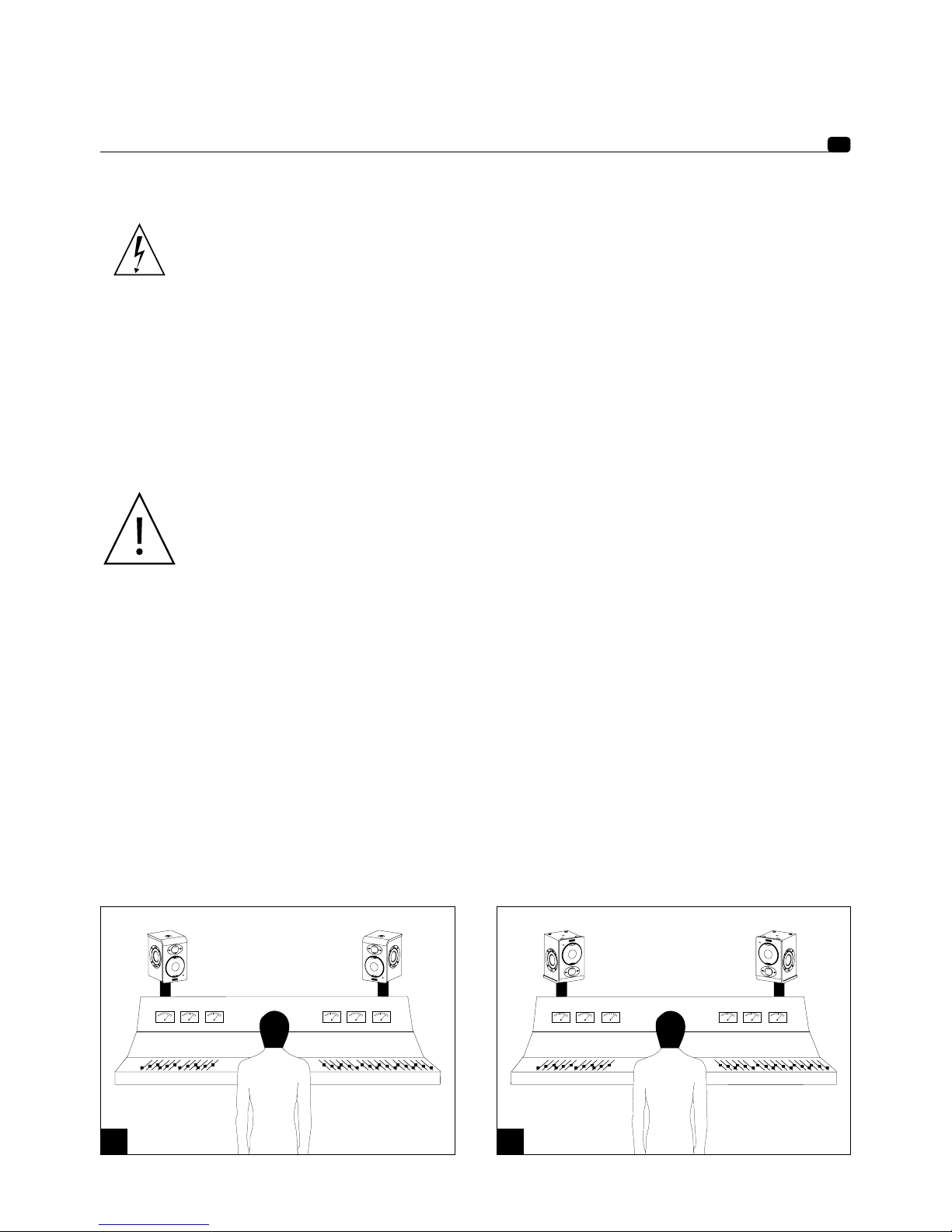

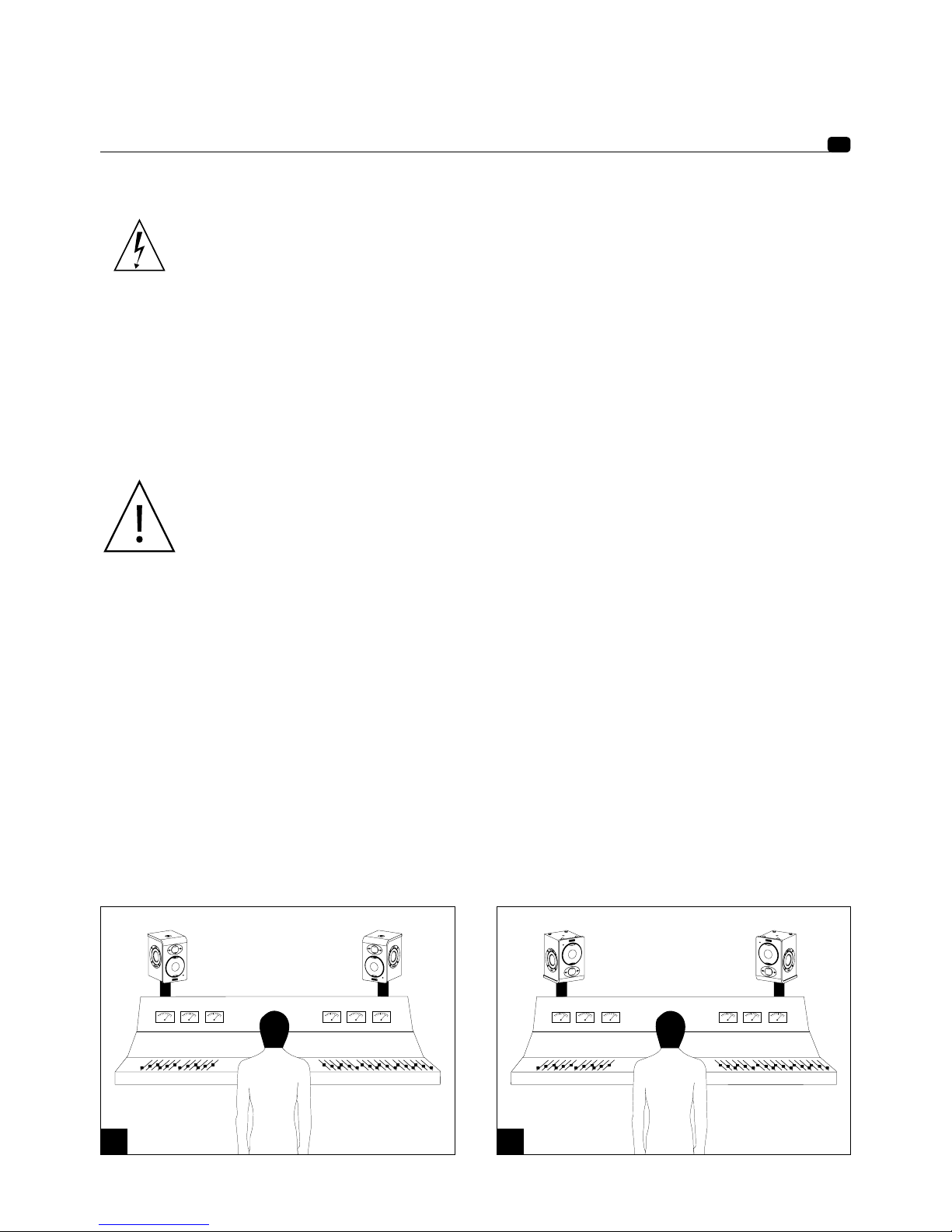

Les enceintes SHAPE sont des enceintes de contrôle de proximité et doivent être positionnées à une distance
comprise entre 40 cm et 2 mètres de l’auditeur, orientées vers lui. Elles peuvent parfaitement être posées sur
le dessus d’une console de mixage ou encore être mises sur des pieds adaptés ; sachant que, dans tous les cas
de figure, il est vivement recommandé que la hauteur du tweeter soit relativement proche de celle des oreilles
de l’auditeur. Si nécessaire, vous pouvez parfaitement imaginer inverser la disposition normale des enceintes
et positionner le tweeter en bas de façon à se rapprocher de cette règle. Les enceintes SHAPE doivent être

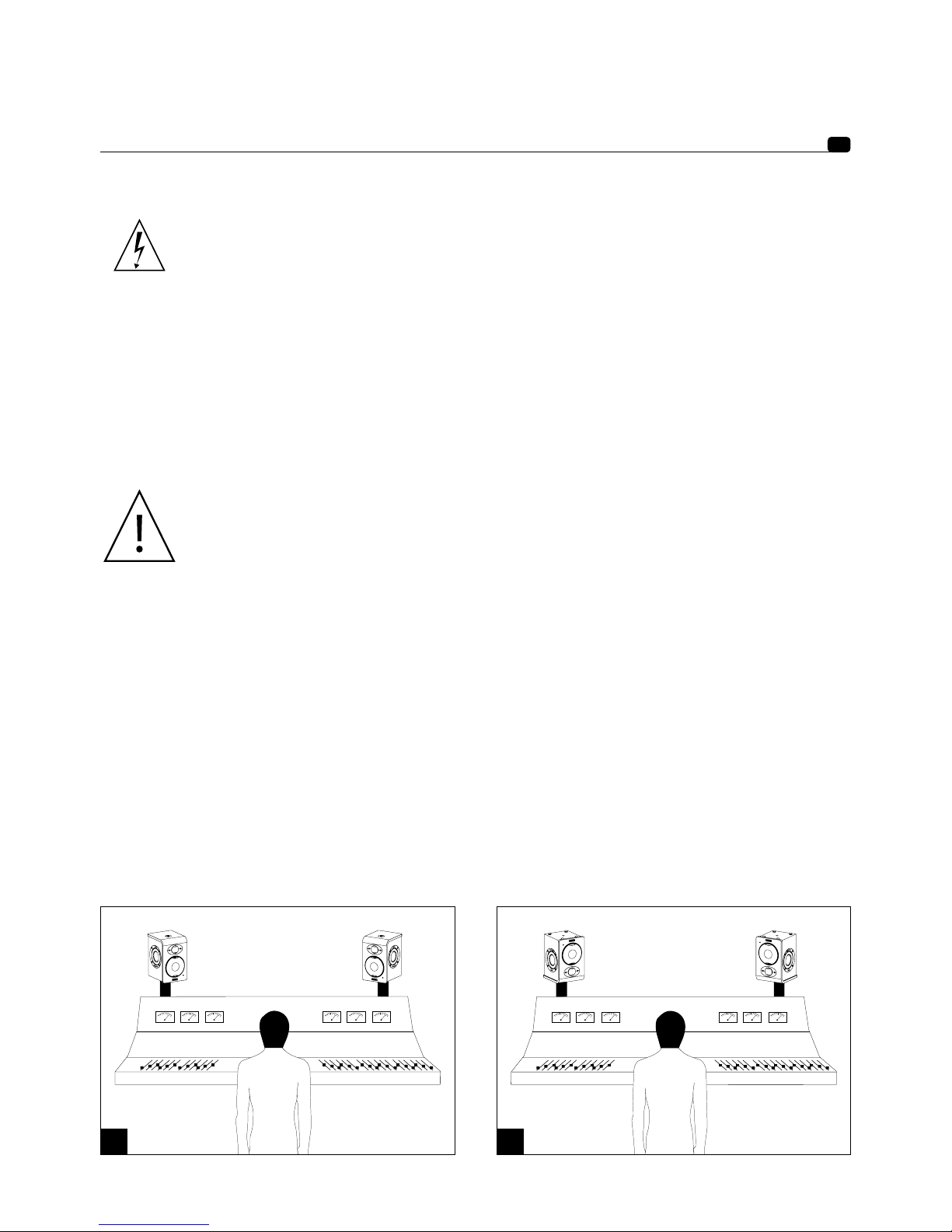

positionnées verticalement et orientées vers l’auditeur (fig. E, F).

Manuel d’utilisation

E F

7

SHAPE

®

30°

110°

250°

330°

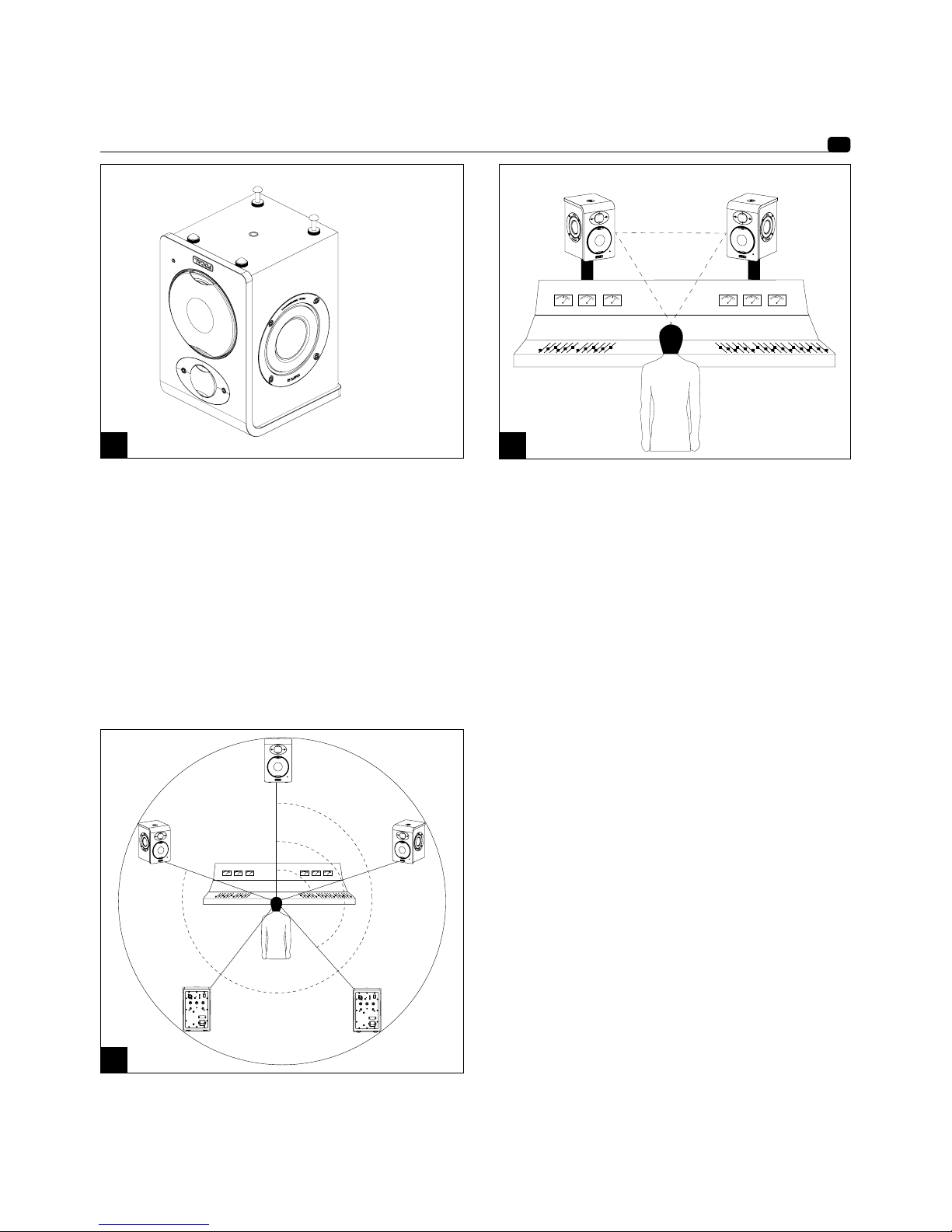

Une fois la disposition définie, vous disposez de 4
pointes de découplage réglables en hauteur. Ces pointes
vous offrent ainsi la possibilité de réduire fortement le
couplage mécanique des moniteurs à la surface sur
laquelle ils reposent. Ils vous permettent également
d’ajuster l’orientation verticale des moniteurs (fig. G).
L’écartement et l’orientation droite/gauche de chaque
enceinte vous permettent de contrôler la largeur, le
centrage et la cohérence globale de la scène sonore
(gauche/centre/droite), à la source de la précision de
vos enregistrements.

Positionnement stéréo

Nous vous recommandons de positionner les
enceintes de façon à obtenir un triangle équilatéral.
Les 3 angles étant composés de la position d’écoute,
de l’enceinte droite et de l’enceinte gauche (fig. H).

Positionnement multicanal

Dans le cas d’une installation 5.1, nous vous
recommandons de placer les enceintes sur un cercle
de façon à positionner les enceintes équidistantes
du point d’écoute. Le canal central sera positionné à
0°, le canal frontal droit à 30°, le canal arrière droit à
110°, le canal arrière gauche à 250° et le canal frontal
gauche à 330° (fig. I).

Manuel d’utilisation

G H

I

8

SHAPE

®

Réglage de la hauteur de scène sonore

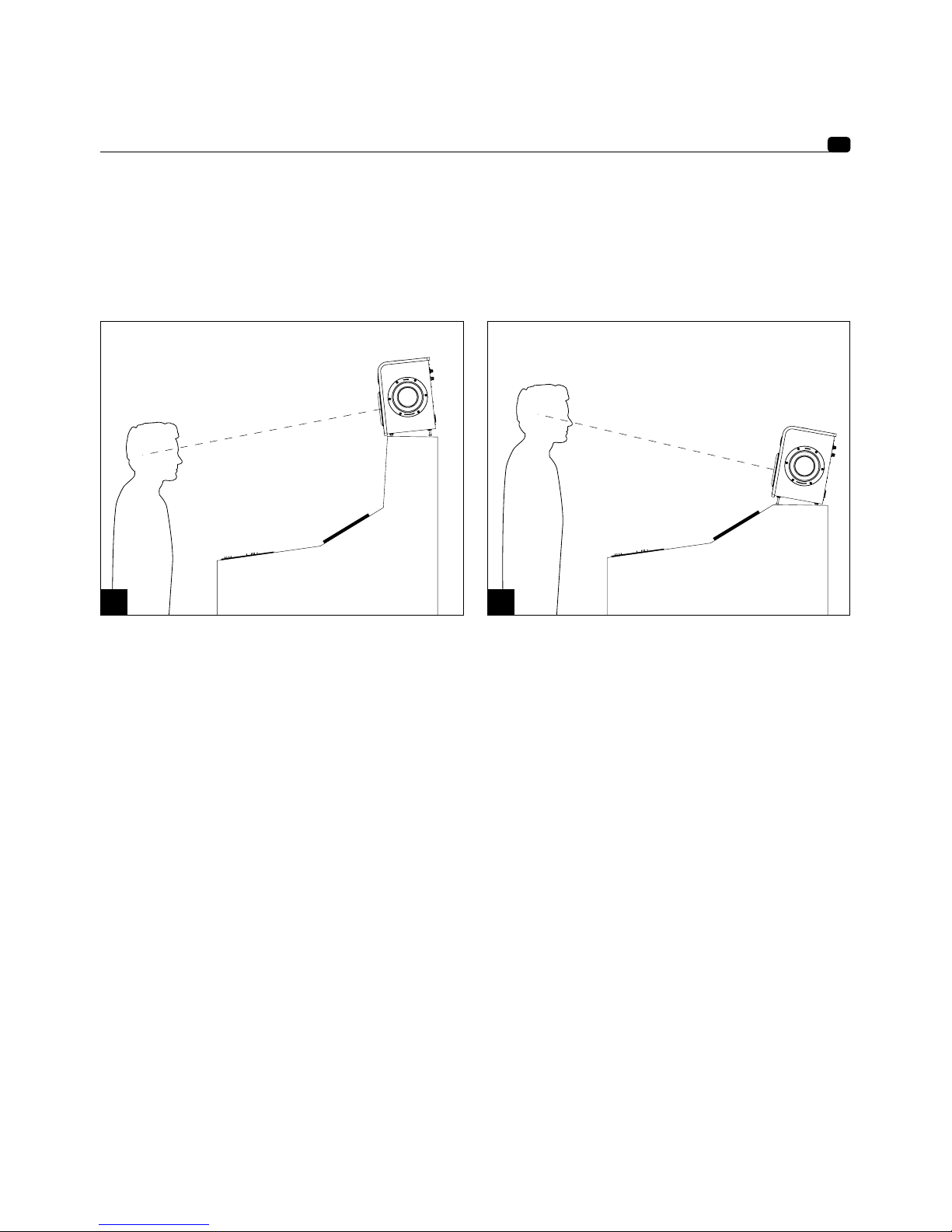

Dans le cas d’un positionnement des enceintes plus haut que votre position d’écoute, nous vous invitons à ajuster
la hauteur des pointes de découplage situées à l’arrière du moniteur (fig. J et K).
Dans le cas d’un positionnement des enceintes plus bas que votre position d’écoute, procédez au même réglage,
cette fois-ci à l’aide des deux pointes de découplages situées sur l’avant du moniteur.

Rodage

Les transducteurs utilisés dans les enceintes SHAPE sont des éléments mécaniques complexes, qui exigent une
période de rodage pour fonctionner au mieux de leurs possibilités et s’adapter ainsi aux conditions de température
et d’humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur
quelques semaines. Évitez d’écouter les enceintes à un niveau élevé durant les premières heures. Afin d’accélérer
le processus, nous vous conseillons de faire fonctionner les produits une vingtaine d’heures à niveau moyen, sur
des programmes musicaux riches en basses fréquences. Une fois les caractéristiques des transducteurs stabilisées,
vous pourrez profiter pleinement des performances de vos produits Focal.

Manuel d’utilisation

J K

9

SHAPE

®

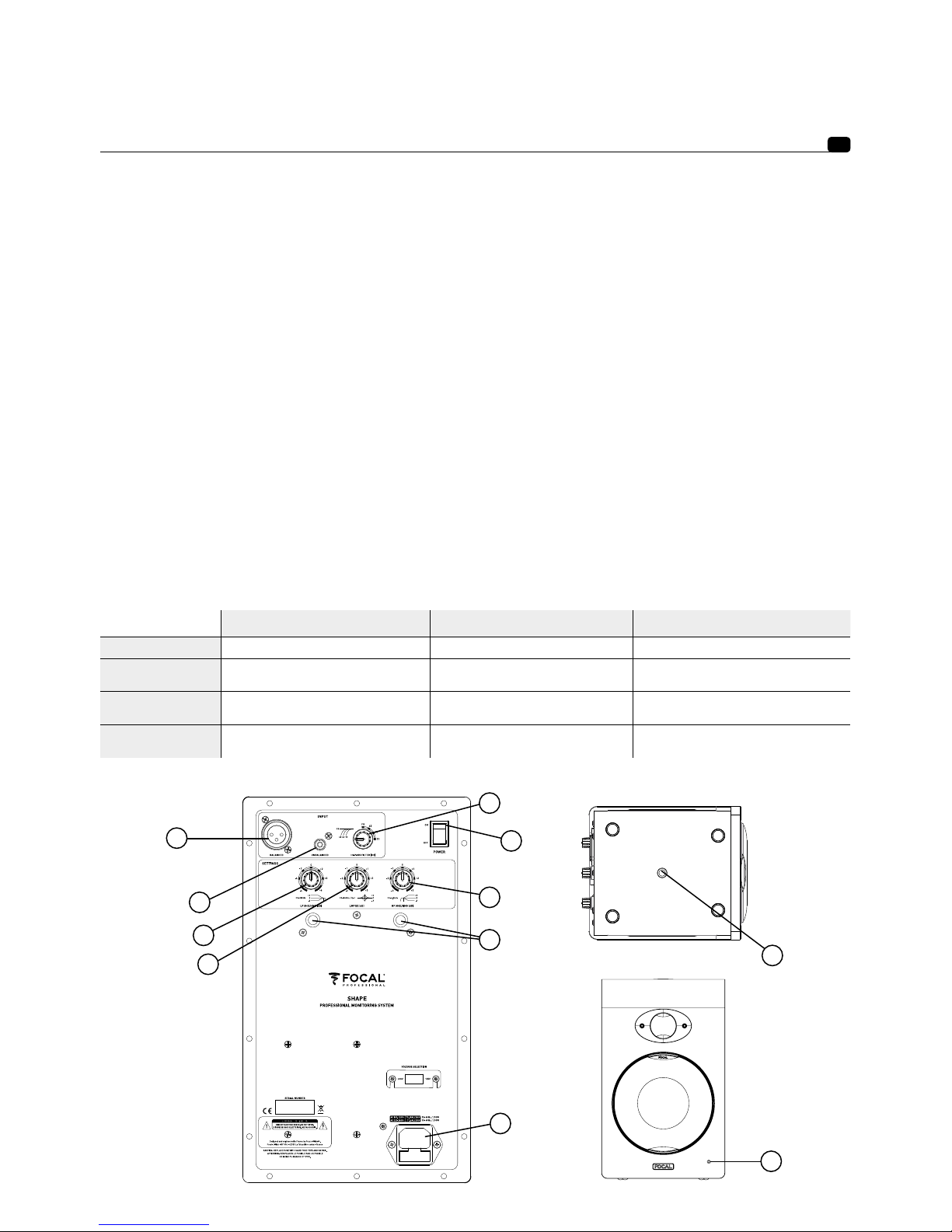

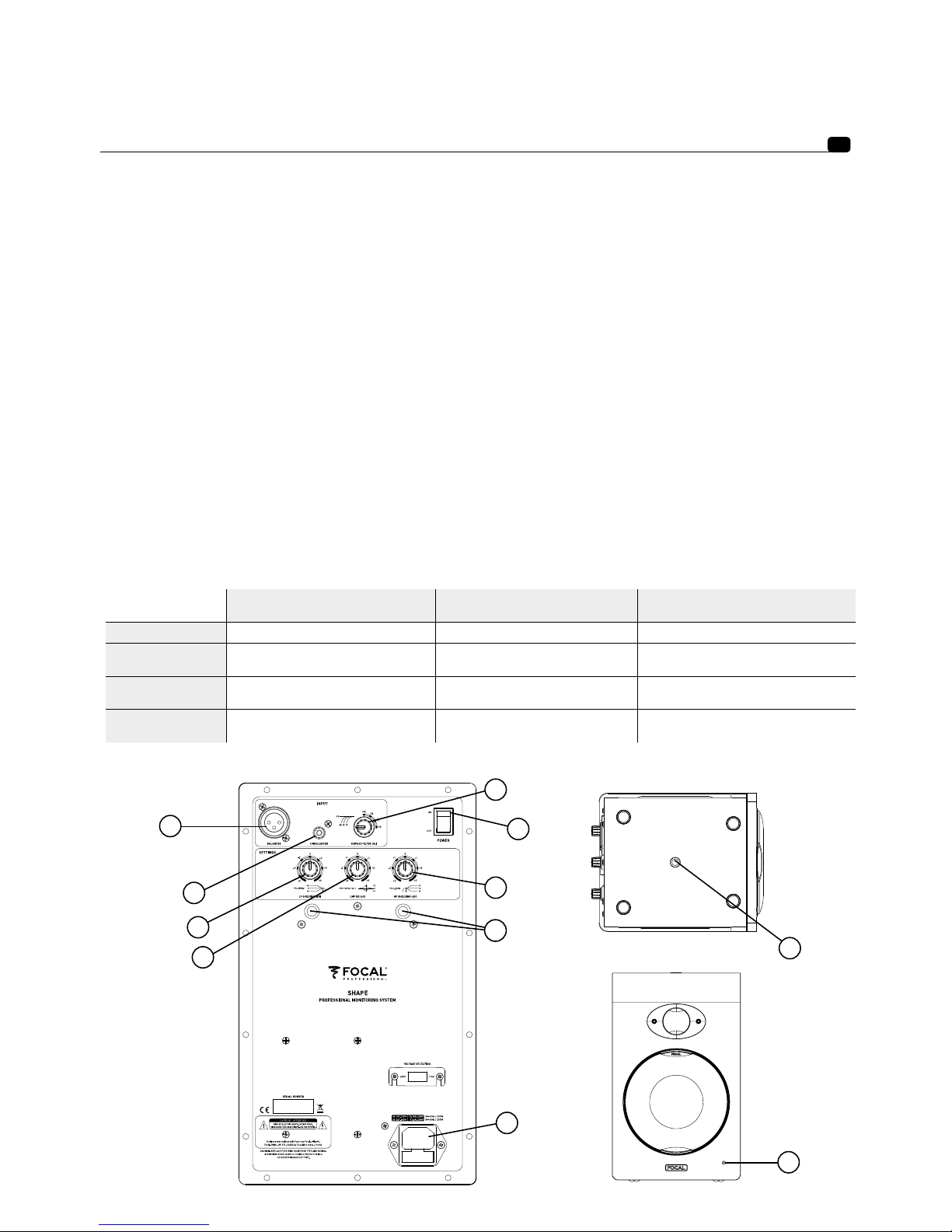

Réglages et connexions

1 - BALANCED

La fiche XLR permet la connexion d’une source de signal symétrique et utilise un schéma de câblage standard :
Pin 1 = masse (blindage)
Pin 2 = point chaud (signal en phase)
Pin 3 = point froid (signal hors phase)
Cette entrée est dotée d’une sensibilité de +4 dBu correspondant à la sensibilité des sources symétriques.

2 - UNBALANCED

La fiche RCA permet la connexion d’une source de signal asymétrique. Il est usuel de relier le "point froid" (Pin 3)
à la masse (Pin 1). Cette connexion est généralement réalisée au niveau des câbles. Cette entrée est dotée d’une
sensibilité de -10 dBV correspondant à la sensibilité des sources asymétriques. L’entrée asymétrique offre une
sensibilité supérieure de 12 dB à l’entrée symétrique.

3 - HPF

Le commutateur HI-PASS FILTER permet d’activer ou non un filtre passe-haut 12 dB/octave. Il est conseillé de régler
le commutateur sur FR (full range : désactivation du filtre passe-haut) dans le cas d’une utilisation en configuration
stéréo (2.0). Shape 40 est dotée d’un commutateur 2 positions, FR et 80 Hz. Shape 50, 65 et Twin sont, quant à
elles dotées d’un commutateur 4 positions FR, 45, 60 et 90 Hz. Il est conseillé d’utiliser les positions 45, 60, 80
(Shape 40) ou 90 Hz dans le cas d’une utilisation du système avec un ou plusieurs caisson(s) de grave ou lorsque
la pièce d’écoute tend à augmenter fortement les basses fréquences.

4 - ON/OFF

Le sélecteur ON/OFF permet de mettre les amplificateurs internes sous ou hors tension. Le passage du mode OFF
au mode ON a pour effet de mettre l’enceinte en position "Veille". Pour désactiver le mode "Veille", envoyer un
signal audio à l’enceinte qui le détectera et passera automatiquement du mode "Veille" au mode "Marche".

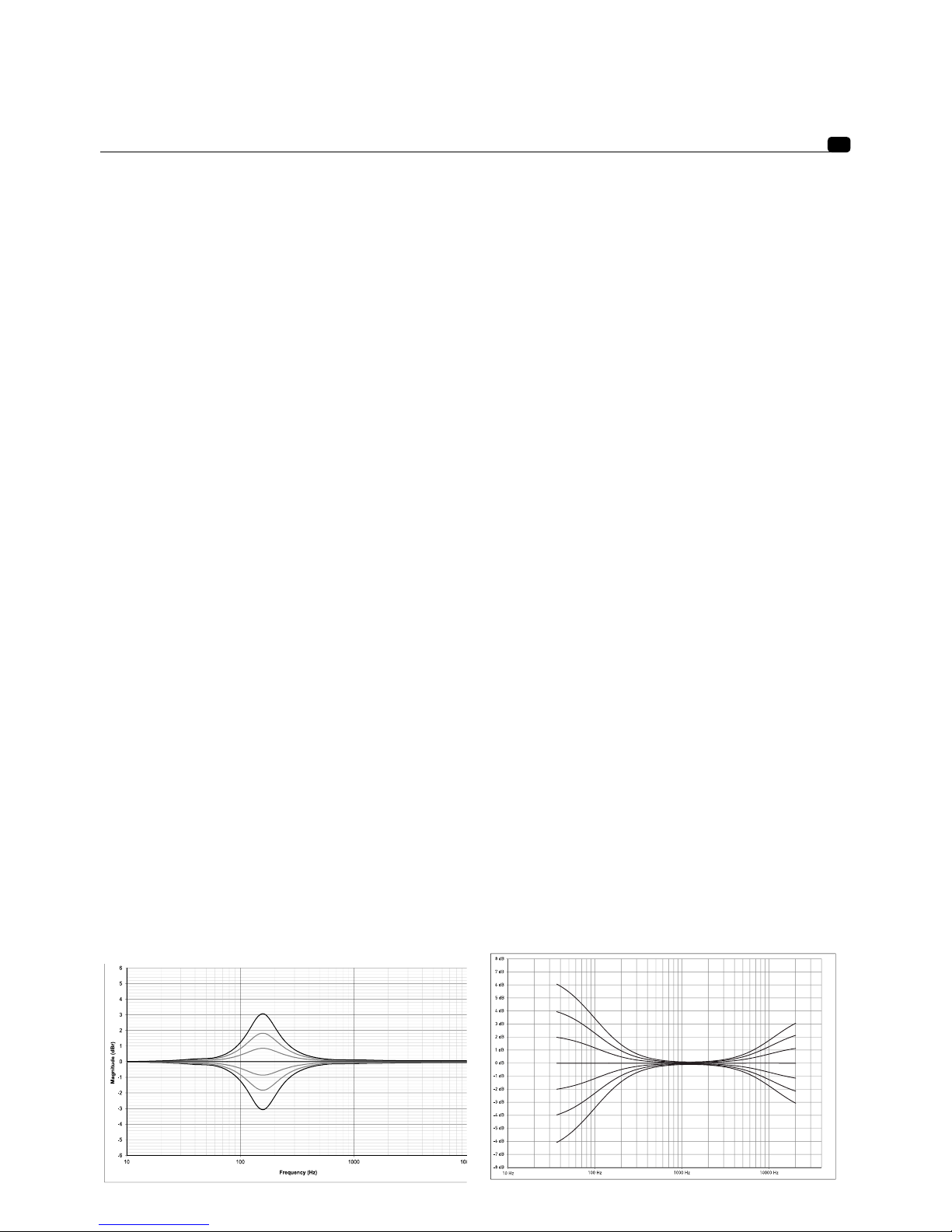

5 – LF SHELVING

Le potentiomètre LF SHELVING permet d’activer ou non une correction du niveau sonore en dessous de 250 Hz. Il
est conseillé de régler le potentiomètre LF SHELVING sur +2 ou +3 dB lorsque l’acoustique du local d’écoute atténue
naturellement cette plage de fréquences. Il est conseillé de régler le potentiomètre LF SHELVING sur 0 lorsque le
local d’écoute est acoustiquement neutre. Il est conseillé de régler le potentiomètre LF SHELVING sur -2, -4 ou -6 dB
lorsque les enceintes sont placées à proximité d’un mur ou d’un angle.

Manuel d’utilisation

6- LMF EQ

Le potentiomètre LMF EQ permet d’activer ou non une
correction de niveau sonore à une fréquence centrale de
160 Hz pour un facteur Q de 1. Il est conseillé de régler le
commutateur sur –1, -2, -3 dB lorsque les enceintes sont
positionnées sur une table, un bandeau de console ou
tout autre support engendrant des réflexions.

7 - HF SHELVING

Le potentiomètre HF SHELVING permet d’activer ou
non une correction du niveau sonore à partir de 4,5 kHz.
Il est conseillé de le régler sur +2 dB lorsque l’acoustique
du local d’écoute atténue naturellement cette plage de
fréquences (environnement mat). Il est conseillé de le
régler sur 0 lorsque le local d’écoute est acoustiquement
neutre. Il est conseillé de le régler sur -2 ou -3 dB lorsque
l’acoustique du local d’écoute augmente naturellement
cette plage de fréquences (environnement brillant).

10

SHAPE

®

8 - FICHE SECTEUR

Connectez le câble d’alimentation fourni à cette embase.

9 - FIXATION MURALE ET/OU PLAFOND

Les points de fixation permettent de fixer les moniteurs Shape au mur et/ou plafond.
Le moniteur Shape 40 est livré avec une platine permettant son utilisation avec les accessoires K&M.
L'entraxe est de 70 mm pour Shape 40, 50, 65 et TWIN. Utiliser des vis de type M6.

10 - FIXATION PIED DE TABLE OU PIED DE MICRO

Le point de fixation situé sous les Shape 40 et Shape 50 permet leur utilisation sur un pied de table ou de micro.
Le format accepté est BSW 3/8"

11 - DEL SUR FACE AVANT

La DEL située sur le panneau frontal est éteinte lorsque l’enceinte est en position OFF. Elle est allumée en vert lorsque
l’interrupteur ON/OFF passe de la position OFF à la position ON. Dès détection du signal audio, l’enceinte passe
du mode "Veille" au mode "Marche" et la DEL reste allumée en vert. Après environ 30 minutes sans réception
de signal audio, l’enceinte passe automatiquement en mode "Veille" et la DEL s’allume en rouge, ce afin d’éviter
toute consommation d’énergie non nécessaire. La consommation en mode "Veille" est inférieure à 0,5 W.
Pour le désactiver, envoyez un signal audio dans l’enceinte. Le temps nécessaire pour passer du mode "Veille" au
mode "Marche" est de l’ordre de quelques secondes.

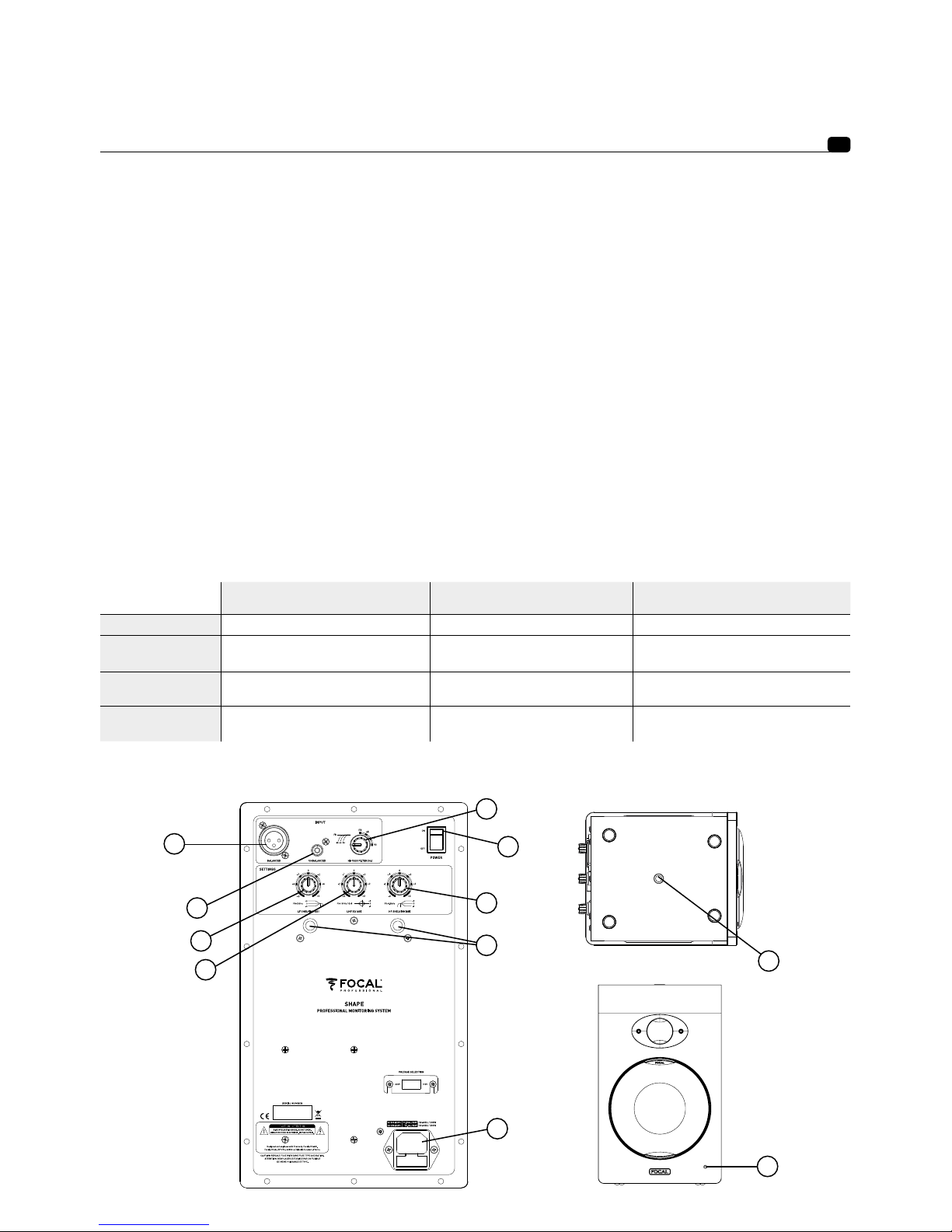

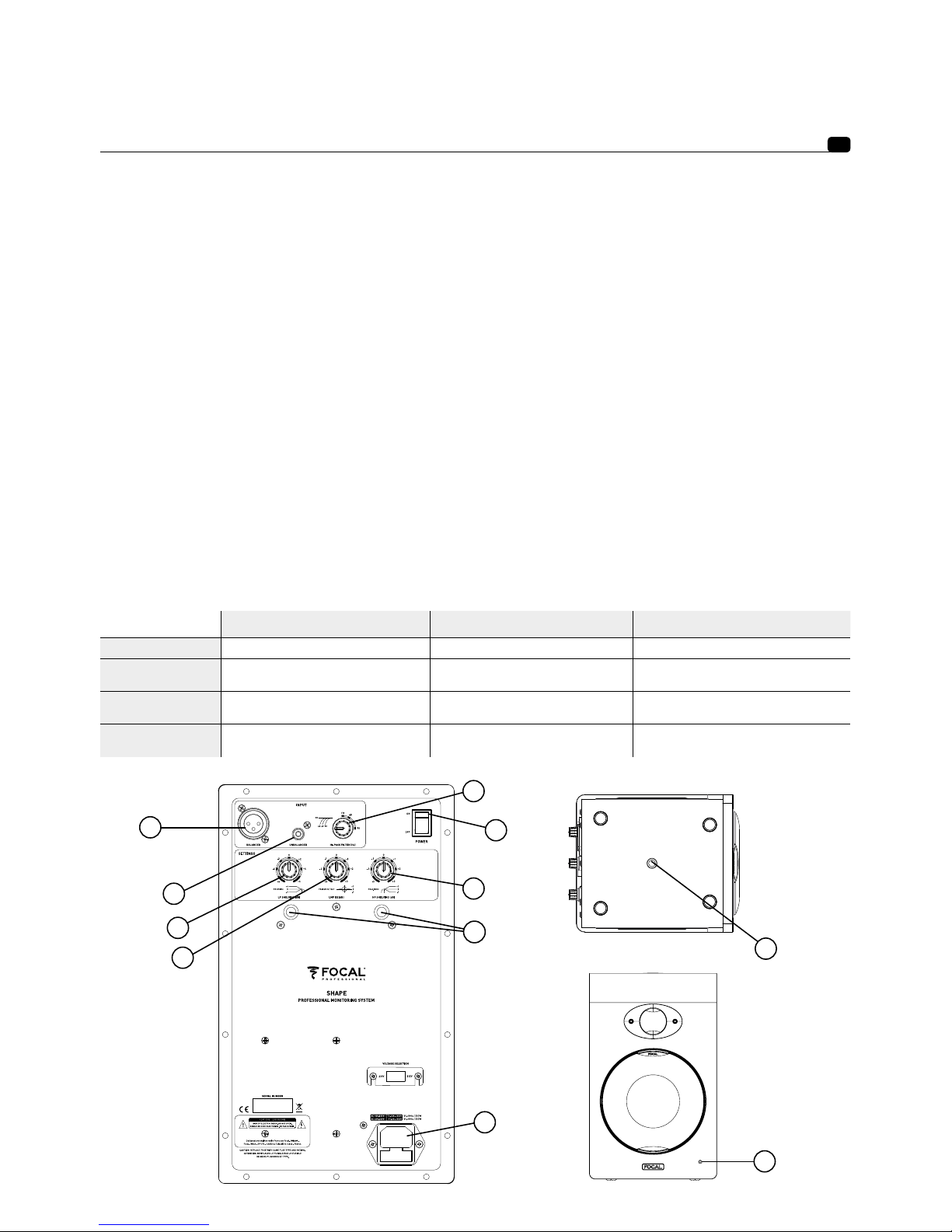

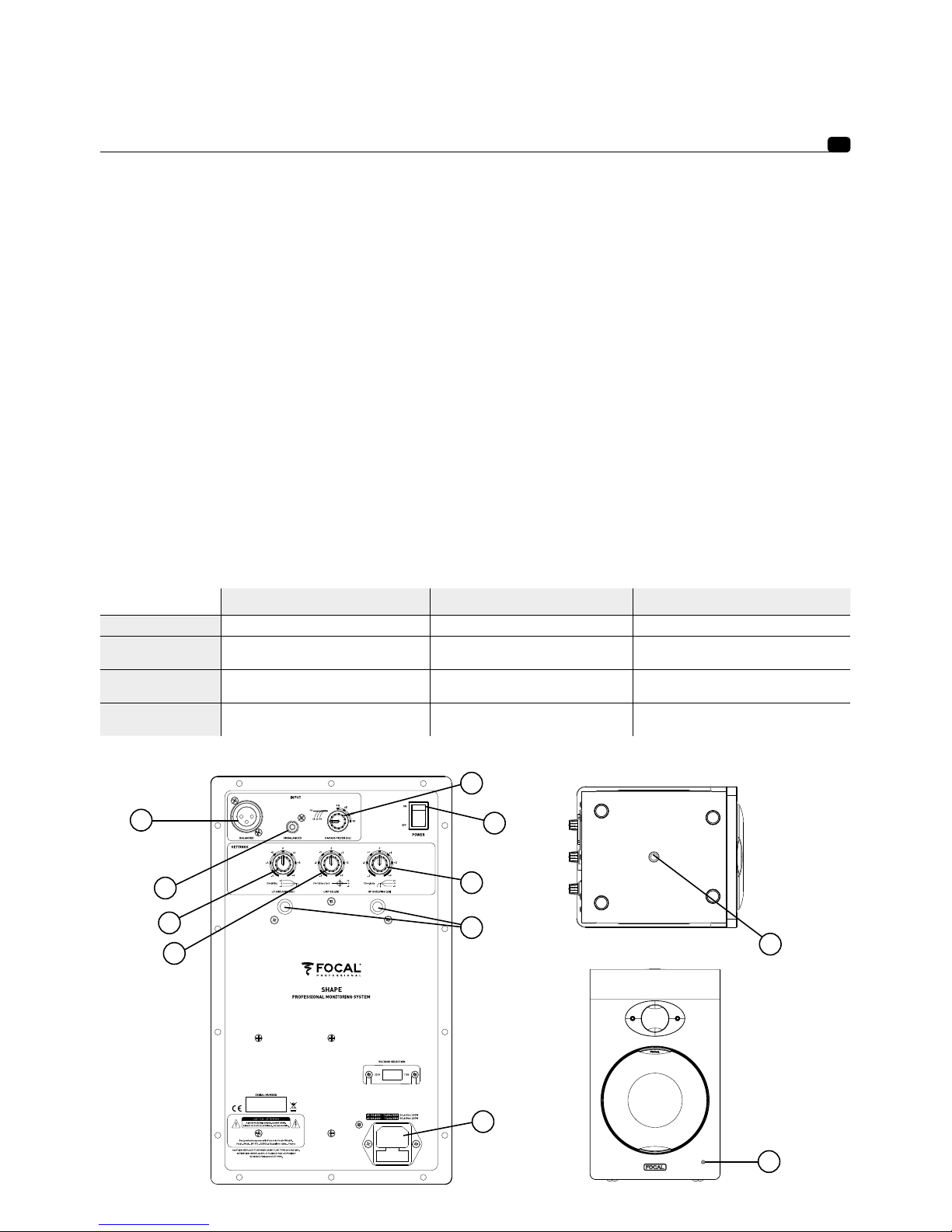

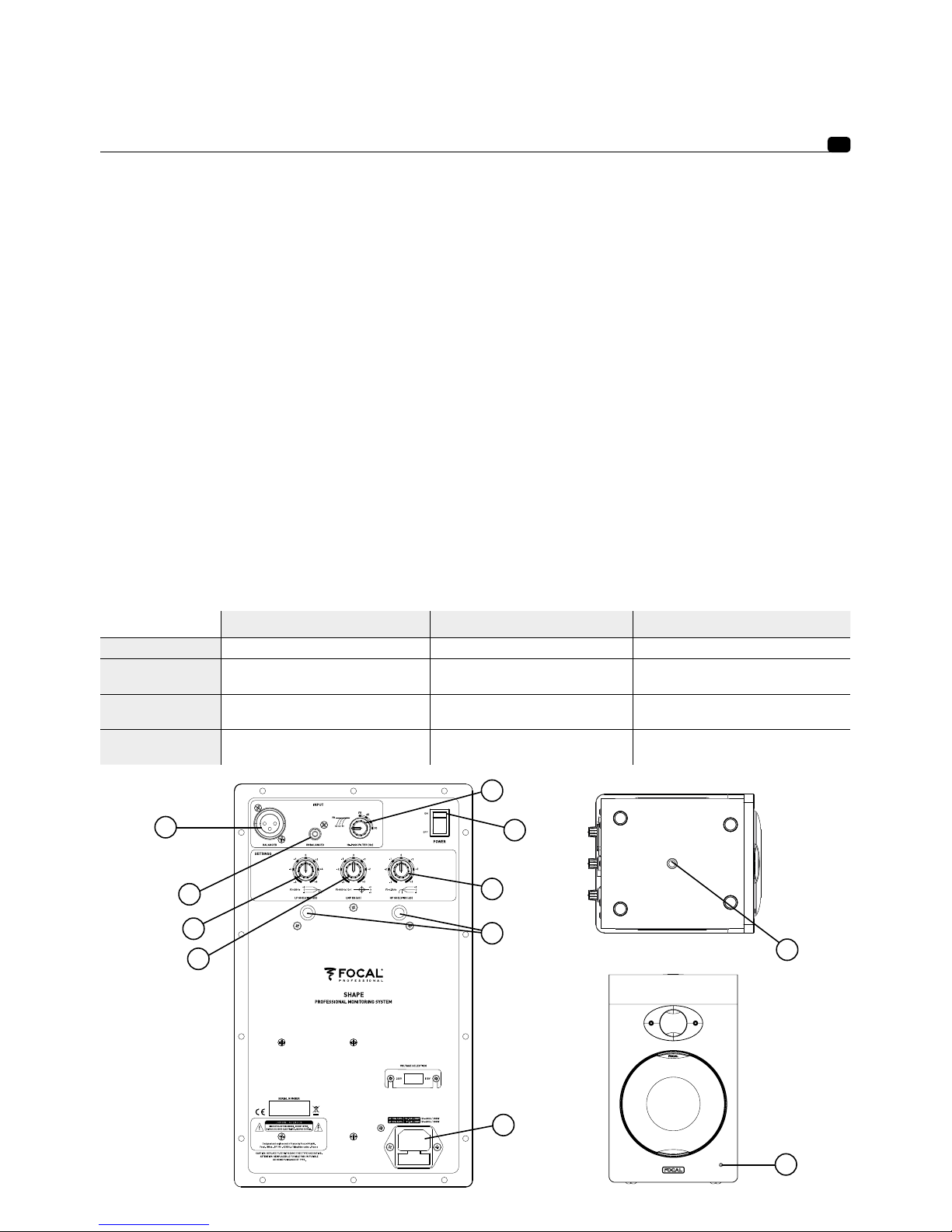

Veuillez vous reporter aux schémas ci-dessous pour toutes informations complémentaires liées aux inserts de fixation.
Veuillez vous reporter au tableau ci-dessous pour connaître les références K&M compatibles.

Fixation murale Fixation plafond Fixation pied de micro - table

Shape 40 kit de fixation K&M 24471 kit de fixation K&M 24496 kit de fixation K&M 232

Shape 50

kit de fixation K&M 24471 +

adaptateur K&M 24359

kit de fixation K&M 24496 +

adaptateur K&M 24359

kit de fixation K&M 232

Shape 65

kit de fixation K&M 24471 +

adaptateur K&M 24359

kit de fixation K&M 24496 +

adaptateur K&M 24359

-

Shape TWIN

kit de fixation K&M 24471 +

adaptateur K&M 24359

kit de fixation K&M 24496 +

adaptateur K&M 24359

-

Manuel d’utilisation

1

2

5

7

4

6

8

3

10

11

9

11

SHAPE

®

Manuel d’utilisation

Système SHAPE 40 SHAPE 50 SHAPE 65 SHAPE TWIN

• Réponse en fréquence (+/- 3dB) 60 Hz - 35 kHz 50 Hz - 35 kHz 40 Hz - 35 kHz 40 Hz - 35 kHz

• Niveau SPL maximum
(sur signal musical)

102 dB SPL
(pic @ 1 m)

106 dB SPL
(pic @ 1 m)

109 dB SPL
(pic @ 1 m)

110,5 dB SPL
(pic @ 1 m)

Section électronique

• Entrées /
Impédance

Type XLR : symétrique 10 kOhms

Connecteurs RCA : asymétrique 10 kOhms avec sensibilité compensée

• Amplificateur médium et
basses fréquences

25 W, classe AB 60 W, classe AB 80 W, classe AB 2 x 80 W, classe AB

• Amplificateur hautes fréquences 25 W, classe AB 25 W, classe AB 25 W, classe AB 50 W, classe AB

• Mise en
mode veille
automa­tique

Mise en veille Après environ 30 minutes sans utilisation

Désactivation de la
mise en veille

Par détection de signal >3 mV

• Alimenta-

tion
électrique

Tensions

220-240 V (fusible
T500mAL / 250
V) ou
100-120 V (fusible
T1AL / 250 V)

220-240 V (fusible
T800mAL / 250 V)
ou 100-120 V (fus­ible T1.6AL / 250 V)

220-240 V (fusible
T1AL / 250 V)
ou 100-120 V
(fusible T2AL /
250 V)

220-240 V (fusible
T2AL / 250 V) ou
110-120 V (fusible
3,15AL / 250 V)

Connexion Fiche IEC et cordon d’alimentation amovible

• Réglages

Filtre passe-haut

Ajustable Full range
/ 80Hz

Ajustable Full range 45 / 60 / 90Hz

Niveau grave
(0 - 250 Hz)

Ajustable, +/-6 dB

Niveau médium/
grave (160 Hz, Q=1)

Ajustable, +/-3 dB

Niveau d’aigu
(4.5 - 35 kHz)

Ajustable, +/-3 dB

Marche / arrêt
alimentation

Commutateur marche/arrêt sur le panneau arrière

• Consommation en mode veille < 0.5 W

• Visualisations et contrôles DEL de mise sous et hors tension / mode veille

Transducteurs

• Woofer

10 cm (4")
Membrane Flax

13 cm (5")
Membrane Flax

16,5 cm (6.5")
Membrane Flax

2 x 13 cm (5“)
Membrane Flax

• Tweeter 25 mm (1") à profil "M" en Aluminium-Magnésium

Coret

• Construction 0.5" (12 mm) MDF 0.6" (15 mm) MDF

• Finition Vinyle, Noyer véritable et peinture noire

• Dimensions avec 4 pieds
caoutchouc (HxLxP)

257 x 161 x 200 mm
(10.1 x 6.3 x 7.9")

312 x 191 x 242 mm
(12.3 x 7.5 x 9.5")

355 x 218 x 285 mm
(14 x 8.6 x 11.2")

478 x 211 x 279 mm
(18.8 x 8.3 x 11“)

• Poids 5 kg (11 lb) 6,5 kg (14.3 lb) 8,5 kg (18.7 lb) 11 kg (24 lb)

12

SHAPE

®

Our policy of continual product improvement means that Focal-JMlab reserves the right to modify the technical specifications

of its products without notice. Product may vary from images.

Please validate your Focal-JMlab warranty; it is now possible to register your product
online: www.focal.com/warranty

User Manual

English

A sample of this product was tested by an accredited independent laboratory in accordance with ISO/IEC
17025:2005. The laboratory declared it to be in compliance with European directives and other international
standards as follows: Electromagnetic compatibility ANSI C63.4, KN35/CISPR20/EN55020, KN32/CISPR32/
EN55032, IEC/EN61000-3-2, IEC/EN61000-3-3, Electrical safety IEC/EN/K/J60065. Product meets DIRECTIVES
EMC, RED, LVD, ErP, RoHS, REACH and WEEE and REGULATION (EC) No. 1275/2008.

Caution!

Risk of electrical shock
Do not open
Do not expose to water or moisture

Safety information

1. Read the instructions.

2. Keep this manual.

3. Respect the instructions.

4. Follow the instructions.

5. Do not expose this unit to rain or moisture.

6. Clean only with a dry cloth.

7. The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers,
table-cloths, curtains, etc.

8. Allow a minimum distance of 5cm around the product for ventilation.

9. Do not install near any heat sources such as a radiator, oven or other appliance that produces heat (including
amplifiers).

10. Use only the power cord provided. If this does not match your electrical outlet, contact an electrician to have
it replaced.

11. Protect the power cord to avoid walking on it or pulling it, especially near the electrical outlet.

12. Only use accessories specified by the manufacturer or those supplied with the unit. Use with care.

13. Unplug this unit during storms or long periods out of use.

14. Refer all servicing to qualified personnel. Repair will be necessary, for example, in cases of damage to the power
cord or plug, spilled liquids or collision between another object and the unit, or if the unit is exposed to rain or
develops mould, or if it does not work correctly or, finally, if it is subject to a fall.

15. CAUTION: to reduce the risk of fire or electrical shock, this unit must not be exposed to rain or moisture. No
object containing water, such as a vase, may be placed on it.

16. CAUTION: this product is a Class 1 device. Connect the unit only using the supplied power cord incorporating
a connection to ground.

17. Protective earthing terminal. The apparatus should be connected to a mains socket outlet with a
protective earthing connection.

18. WARNING: The mains plug/appliance coupler is used as disconnect device, the disconnect device shall
remain readily operable.

19. No naked flame sources, such as lighted candles, should be placed on the apparatus;

20. Do not use this apparatus in tropical climates.

The lightning flash represented by the arrow symbol in an equilateral triangle is intended to alert users to
the presence of high voltage within the unit that could cause an electrical shock hazard.

The exclamation mark in an equilateral triangle is intended to alert users to the existence of important
instructions in the manual relating to the use and maintenance of the unit.

13

SHAPE

®

Thank you for purchasing a Focal product. We welcome you to our universe of high-fidelity sound. For over 30 years,
Focal has been designing, developing and manufacturing exceptional loudspeakers, and more recently, headphones.
Our values are innovation, tradition, performance and pleasure. They will help you enter a new universe of emotion, to
listen beyond sound. Wherever you are, our goal is to bring you together around a shared passion, rich, authentic sound.
SHAPE loudspeakers are a professional audio monitoring system. These products have been designed to combine
an impeccable sound image, high precision and wide frequency response in a compact format suitable for nearfield
listening.

Package Contents

In addition to this manual, your loudspeaker is supplied with the following:

• 1 power supply cord

• 4 adjustable spikes

• 1 protective grille for the tweeter (we advise it to be removed for listening as soon as possible)

• 1 protective grille for the woofer (we advise it to be removed for listening as soon as possible)

• The Shape Twin loudspeaker is supplied with two protective grilles for the two woofers.

• 1 guarantee card
Check that none of these items is missing and remove all accessories from the packaging. To avoid damage to
your products during unpacking, please unpack in the following order: completely open the flaps on the cardboard
packaging. Fold them back over the sides. Remove the upper protective packing. Carefully lift the loudspeaker. Check
the packaging for any signs of damage. If you find any damage, inform the carrier and supplier. It is important to keep
the packaging in good condition for possible future use.

Recommendations

We would like to emphasise that high sound pressure can be generated by your products, particularly in 5.1 configuration.
As their distortion level is low and the level of user fatigue is minimal, it is not always easy to be aware of the real sound
pressure. Do not forget that exposure to high sound pressures for more than a certain time can lead to irreversible
hearing loss.

Guarantee

SHAPE loudspeakers are guaranteed for parts and labour for a period of two years within member countries of the
European Union from the date of delivery to the end customer. For countries outside the European Union, please refer
to the law in force in each country. During the guarantee period, Focal will repair or exchange a defective product,
provided that it is returned carriage paid to an approved Focal dealer. Damage caused by modifications to the product,
accidents, negligence or misuse are not covered by the guarantee. For more information, please contact your local
dealer or distributor. Register your product online at: www.focalprofessional.com/garantie.

Quick start guide

1. Before you start, make sure the loudspeakers and audio source (console, etc.) are in the off position and that all
controls on the rear of the loudspeakers are set to position 0.

2. Connect the audio signal from the source to the loudspeakers using the XLR and/or RCA inputs.

You can connect up to two sources to each loudspeaker using the two inputs available.
Both inputs (XLR and RCA) are active simultaneously. For more information, see page 14.

.3. Check the voltage shown on the 'Voltage Selection' switch located on the rear panel matches the voltage of your
area. If it does not match, do not connect the loudspeakers to mains power and contact your dealer or distributor. Use
the provided power cord to connect the loudspeaker to mains power.

4. Switch the audio source on and check the output sound level from the audio source connected to the loudspeaker
is set to -∞ or to a very low level.

5. Switch the loudspeakers on. The loudspeakers are now in 'Standby' mode.

6. Increase the audio source level until the loudspeakers detect the signal, automatically putting the loudspeakers into
'On' mode.

After the loudspeakers have been switched on and after automatic activation of standby mode (see page
14 for more information on this function), the loudspeaker's audio signal detection circuit will change the

loudspeaker from 'Standby' to 'On' after a few seconds.

7. Once you have finished your recording, mixing or mastering session, we recommend that you switch your equipment
off in the following order:

a. Switch off the loudspeakers.
b. Switch audio sources off.

User Manual

14

SHAPE

®

SHAPE TWIN

The SHAPE TWIN loudspeaker is a
professional 2.5-way active nearfield
monitoring loudspeaker (with three internal
amplifiers), composed of two 5" (13cm) flax
sandwich cone speaker drivers driven by two
lateral passive radiators, and one M-shaped
Aluminium-Magnesium inverted dome
tweeter. The loudspeaker’s lower speaker
driver reproduces frequencies between 40Hz
and 180Hz, whereas the upper speaker driver
reproduces frequencies between 40Hz and

2.5kHz (Fig. D).

User Manual

SHAPE 40

The SHAPE 40 loudspeaker is a professional
nearfield monitor loudspeaker with two active
channels (two internal amplifiers), composed
of one 4" (10cm) low/midrange flax sandwich
membrane loudspeaker driven by two passive
side radiators and one 'M' profile Aluminum­magnesium tweeter (fig. A).

SHAPE 50

The SHAPE 50 loudspeaker is a professional
nearfield monitor loudspeaker with two active
channels (two internal amplifiers), composed
of one 5" (13cm) low/midrange flax sandwich
membrane loudspeaker driven by two passive
side radiators and one 'M' profile aluminum­magnesium tweeter (fig. B).

SHAPE 65

The SHAPE 65 loudspeaker is a professional
nearfield monitor loudspeaker with two active
channels (two internal amplifiers), composed
of one 6.5" (16.5cm) low/midrange flax
sandwich membrane loudspeaker driven by
two passive side radiators and one 'M' profile
aluminum-magnesium tweeter (fig. C).

A

B

C

D

15

SHAPE

®

Installation

Mains Power Supply

It is essential that your products have a ground connection using the power cord supplied.

Audio Input Connections

You can connect up to two audio sources using the XLR and/or RCA connectors.
With the XLR connector it is possible to connect a balanced signal source. It uses a standard cabling scheme:
Pin 1 - ground (shield)
Pin 2 - hot connection (in-phase signal)
Pin 3 - cold connection (phase-inverted signal)
The RCA connection enables connection from an unbalanced signal source. It is customary to link the 'cold'
connection (Pin 3) to ground (Pin 1). This connection is usually made at the cables.

Caution

You can connect up to two sources to each loudspeaker using the two inputs available. Both inputs
(XLR and RCA) are active simultaneously. In order to draw the greatest benefit from this feature, we
recommend switching on just one of the two sources to avoid undesired signal noise. Furthermore,
we invite you to switch your sources on and off after switching your monitor loudspeakers off.

Automatic Standby

SHAPE monitors are equipped with a 'Standby' mode. When they are switched on, 'Standby' mode is active. To
deactivate it, send an audio signal to the monitor, gradually increasing the sound level of the audio source. After
approximately 30 minutes without receiving an audio signal, the monitors automatically go into 'Standby' mode.
In 'Standby' mode, their power consumption is less than 0.5W.

Positioning

SHAPE loudloudspeakers are nearfield monitor loudspeakers and should be positioned between 40 cm and 2
metres from and facing the listener. They are perfectly suited to being placed on top of a mixing console or on
appropriate stands, be mindful that in every case it is strongly recommended that the height of the tweeter should
be relatively close to that of the listener's ears. If necessary, it is perfectly acceptable to turn the loudspeakers over
from the normal position and have the tweeter at the bottom in order to meet this rule. SHAPE loudspeakers must
be positioned vertically, facing the listener (figs. E and F).

User Manual

E F

16

SHAPE

®

Once you have decided on positioning, you have 4
height adjustable decoupling spikes. These spikes
enable you to significantly reduce the mechanical
coupling of the loudspeakers to the surface on which
they rest. They also make it possible to adjust the
vertical orientation of the loudspeakers (fig. G). The
spacing and left/right orientation of each loudspeaker
allows you to control the width, centring and overall
coherence of the soundstage (left/centre/right), the
basis of the precision of your recordings.

Stereo Positioning

We recommend that you position the loudspeakers
in such a way as to make an equilateral triangle. The
3 points of the triangle are the listening position, the
right-hand loudspeaker and the left-hand loudspeaker

(fig. H).

Multichannel Positioning

For a 5.1 installation, we recommend that you position
the loudspeakers in a circle so in order to have them
equidistant from the listening point. The centre
channel will be at 0°, the right front channel at 30°,
the right rear channel at 110°, the left rear channel at
250° and the left front channel at 330° (fig. I).

User Manual

G H

30°

110°

250°

330°

I

17

SHAPE

®

Adjusting the Height of the Soundstage

If the loudspeakers are placed higher than your listening position, we invite you to adjust the height of the
decoupling spikes located at the rear of the loudspeaker (figs. J and K).
If the loudspeakers are positioned lower than the listening position, go through the same adjustment procedure,
this time using the two decoupling spikes located on the front of the monitor.

Running In

The transducers used in SHAPE loudspeakers are complex mechanical assemblies which need a period of running
in to operate at their best and to become acclimatised to the temperature and humidity conditions of your
environment. The length of time this takes can vary according to circumstances, sometimes extending over several
weeks. Avoid listening to the loudspeakers at high volume levels during their first hours of use. To speed this
process up, we recommend you operate the different products for about 20 hours at medium volume, on musical
programmes that are rich in low frequencies. Once the characteristics of the transducers have been stabilised, you
will able to enjoy the performance of your Focal products to the full.

User Manual

J K

18

SHAPE

®

Adjustments and Connections

1 - BALANCED

With the XLR connector it is possible to connect a balanced signal source. It uses a standard cabling scheme:
Pin 1 - ground (shield)
Pin 2 - hot connection (in-phase signal)
Pin 3 - cold connection (phase-inverted signal)
This input has a sensitivity of +4 dBu to match the sensitivity of balanced sources.

2 - UNBALANCED

The RCA connection enables connection from an unbalanced signal source. It is customary to link the 'cold'
connection (Pin 3) to ground (Pin 1). This connection is usually made at the cables. This input has a sensitivity of

-10 dBV to match the sensitivity of unbalanced sources. The unbalanced input has 12 dB greater sensitivity than
the balanced input.

3 - HPF

The HI-PASS FILTER control is to switch on or off the 12 dB/octave high pass filter. It is recommended to set it to
FR (full range: high pass filter deactivated) when the loudspeakers are used in 2.0 stereo configuration. Shape 40
has a 2-position switch: FR and 80 Hz. Shape 50, 65 and Twin have a 4-position switch: FR, 45, 60 and 90 Hz. It is
recommended to use positions 45, 60, 80 (Shape 40) or 90 Hz if a system is used with one or more subwoofer(s)
or if the listening room tends to strongly increase the lower frequencies.

4 - ON/OFF

The ON/OFF control is for switching the power supply to the internal amplifiers on and off. Moving it from the OFF
to the ON position has the effect of putting the loudspeaker on 'Standby'. To deactivate 'Standby' mode, send an
audio signal to the loudspeaker, which will detect it and move automatically from 'Standby' to 'On'.

5 – LF SHELVING

The LF SHELVING potentiometer is to activate or not a sound level correction below 250 Hz. We advise that you
adjust the LF SHELVING potentiometer to +2 or +3 dB when the acoustics of the listening room naturally attenuate
this frequency range. We advise that you adjust the LF SHELVING potentiometer to 0 when the listening room
is acoustically neutral. We advise that you adjust the LF SHELVING potentiometer to -2, -4 or -6 dB when the
loudspeakers are placed close to a wall or corner.

User Manual

6- LMF EQ

The LMF EQ potentiometer is to activate or not a sound
level correction at a centre frequency of 160 Hz for a
Q factor of 1. It is advised to set the potentiometer to

-1, -2 or -3 dB when the loudspeakers are placed on a
table, console bridge or any other support that causes
reflections.

7 - HF SHELVING

The HF SHELVING potentiometer is to activate or not
a sound level correction above 4.5 kHz. We advise
that you adjust it to +2 dB when the acoustic of the
listening room naturally attenuates this frequency range
(acoustically dead environment). We advise that you
adjust it to 0 when the listening room is acoustically
neutral. We advise you to adjust it -2 or -3 dB when the
acoustics of the listening room naturally increases this
frequency range (bright environment).

19

SHAPE

®

8 - MAINS POWER CONNECTOR

Plug the supplied power cord into this connector.

9 - WALL OR CEILING MOUNTING

The attachment points enable you to mount your Shape studio monitors to the wall or to the ceiling.
The Shape 40 studio monitor is supplied with a plate so that it can be used with K&M® accessories.
The centre-to-centre distance is 2

3/4

" (70 mm) for the Shape 40, 50, 65 and Twin. Use M6 screws.

10 - MOUNTING TO A TABLE STAND OR A MICROPHONE STAND

The fastening point underneath the Shape 40 and Shape 50 is for mounting the loudspeaker to a table stand or a
microphone stand.
The format required is BSW 3/8”.

11 - LED ON THE FRONT PANEL

The LED on the front panel is off when the loudspeaker is set to OFF. When the ON/OFF switch is flipped from OFF
to ON, the LED lights up green. When an audio signal is detected, the loudspeaker switches from 'Standby' to 'On'
and the LED lights up green. After approximately 30 minutes without detecting an audio signal, the loudspeaker
automatically switches to 'Standby' to avoid unnecessary power consumption and the LED lights up red. In
'Standby' mode, power consumption is less than 0.5 W. To exit this mode, send an audio signal to the loudspeaker.
It takes a few seconds for the loudspeaker to switch from 'Standby' to 'On'.

See the diagram below for more information on fixing mechanisms.
See the table below for references of compatible K&M® products.

Wall mount Ceiling mount

Table stand / microphone

stand

Shape 40 Fixing kit K&M® 24471 Fixing kit K&M® 24496 Fixing kit K&M® 232

Shape 50

Fixing kit K&M® 24471

+ K&M® 24359 adapter

Fixing kit K&M® 24496

+ K&M® 24359 adapter

Fixing kit K&M® 232

Shape 65

Fixing kit K&M® 24471

+ K&M® 24357 adapter

Fixing kit K&M® 24496

+ K&M® 24357 adapter

-

Shape TWIN

Fixing kit K&M® 24471

+ K&M® 24357 adapter

Fixing kit K&M® 24496

+ K&M® 24357 adapter

-

User Manual

1

2

5

7

4

6

8

3

10

11

9

20

SHAPE

®

User Manual

System SHAPE 40 SHAPE 50 SHAPE 65 SHAPE TWIN

• Frequency response (+/-3dB) 60Hz - 35kHz 50Hz - 35kHz 40Hz - 35kHz 40 Hz - 35 kHz

• Maximum SPL (musical signal)

102dB SPL
(pic @ 1m)

106dB SPL
(pic @ 1m)

109dB SPL
(pic @ 1m)

110,5dB SPL
(pic @ 1m)

Electronic section

• Inputs/
Impedance

Type XLR: balanced 10kOhms

Connectors RCA: unbalanced 10kOhms with sensitivity compensation

• Midrange and low frequency
amplifier

25W, class AB 60W, class AB 80W, class AB 2 x 80W, class AB

• High frequency amplifier 25W, class AB 25W, class AB 25W, class AB 50W, class AB

• Automatic
standby

Standby on After approximately 30 minutes with no signal

Standby o Signal detection > 3 mV

• Electrical

supply

Voltages

220-240V
(T500mAL / 250V
fuse) or 100-120V
(T1.6AL / 250V
fuse)

220-240V
(T800mAL / 250V
fuse) or 100-120V
(T1.6AL / 250V fuse)

220-240V
(T1AL / 250V fuse)
or 100-120V
(T2AL / 250V fuse)

220-240V (fuse
T2AL / 250V) or
110-120V (fuse
3,15AL / 250 )

Connection IEC plug and detachable power cord

• Settings

High pass filter

Adjustable Full
range / 80Hz

Adjustable Full range 45/60/90Hz

Bass
(0 - 250Hz)

Adjustable, +/-6dB

Midrange/bass
(160Hz, Q=1)

Adjustable, +/-3dB

High (4.5 ­35kHz)

Adjustable, +/-3dB

Power On/
Power O

On/o switch on rear panel

• Standby consumption < 0.5W

• Displays and controls LED for power on/o and standby

Transducers

• Woofer

10cm (4")
Flax cone

13cm (5")
Flax cone

16,5cm (6.5")
Flax cone

2 x 13cm (5")
Flax cone

• Tweeter 25mm (1") 'M' profile Aluminum-Magnesium

Cabinet

• Construction 0.5" (12mm) MDF 0.6" (15mm) MDF

• Finish Vinyl, real walnut and black paint

• Dimensions with four rubber

feet (HxWxD)

257 x 161 x 200mm
(10.1 x 6.3 x 7.9")

312 x 191 x 242mm
(12.3 x 7.5 x 9.5")

355 x 218 x 285mm
(14 x 8.6 x 11.2")

478 x 211 x 279mm
(18.8 x 8.3 x 11")

• Weight 5kg (11lb) 6,5kg (14.3lb) 8,5kg (18.7lb) 11kg (24lb)

21

SHAPE

®

Se ha analizado una muestra de este producto en un laboratorio independiente acreditado y según la norma ISO/
IEC 17025:2005, que lo ha declarado conforme a las directivas europeas y a las siguientes normas internacionales:
Compatibilidad electromagnética ANSI C63.4, KN35/CISPR20/EN55020, KN32/CISPR32/EN55032, IEC/EN61000­3-2, IEC/EN61000-3-3, Seguridad eléctrica IEC/EN/K/J60065. Producto conforme a las DIRECTIVAS EMC, LVD,
ErP, RoHS, REACH y WEEE, así como al REGLAMENTO (CE) N° 1275/2008.

¡Atención!

Riesgo de choque eléctrico
No abrir
No exponer a agua o a humedad

Información de seguridad

1. Lea las instrucciones.

2. Conserve las instrucciones.

3. Respecte las instrucciones.

4. Siga las instrucciones.

5. No exponga este aparato a la lluvia ni a la humedad.

6. Para su limpieza, utilice únicamente un paño seco.

7. No impida la adecuada ventilación del producto al cubrir las aberturas con elementos como periódicos, manteles,
cortinas, etc.

8. Deje una distancia mínima de 5 cm alrededor del producto, para una ventilación adecuada.

9. No instale cerca fuentes de calor como radiadores, hornos u otros aparatos que generen calor (incluido el
amplificador).

10. Utilice únicamente el cable de alimentación suministrado. Si no se corresponde con sus enchufes, contacte con
un electricista para que lo sustituya.

11. Proteja el cable de alimentación para evitar que se pise o se tire del mismo, especialmente cerca del enchufe.

12. Utilice únicamente los accesorios especificados por el fabricante o los que se suministran con el aparato.
Utilícelos con precaución.

13. Desenchufe el aparato en periodos de tormenta o cuando no se utilice durante periodos prolongados.

14. Confíe cualquier reparación a personal cualificado. Será necesaria una reparación, por ejemplo, en caso de
desgaste del cable de alimentación o del enchufe, si se vierte líquido o si se produce un choque del aparato con
otro objeto; también, si el aparato ha estado expuesto a la lluvia o si presenta moho; igualmente, si no funciona con
normalidad o si ha sufrido una caída.

15. ATENCIÓN: Para reducir el riesgo de incendio o de choque eléctrico, no debe exponerse este aparato a la lluvia
ni a la humedad.
Evitar colocar cualquier objeto lleno de agua, como un jarrón, encima del aparto.

16. ATENCIÓN: Este producto pertenece a los aparatos de la Clase 1. Conecte el aparato utilizando únicamente el
enchufe suministrado, con toma de tierra.

17. Terminal de puesta a tierra de protección. El aparato debe conectarse a un enchufe con toma de tierra
de protección.

18. ADVERTENCIA: El enchufe/conector del aparato se utiliza como dispositivo de desconexión y debe permanecer
siempre listo para su utilización.

19. No coloque sobre el aparato llamas abiertas, como velas encendidas;

20. No utilice este aparato en climas tropicales.

Manual de uso

El rayo representado por el símbolo de la flecha dentro de un triángulo equilátero tiene por objeto advertir
al usuario de la presencia de tensión elevada en el interior del aparato, que puede entrañar un riesgo de
choque eléctrico.

El signo de exclamación dentro de un triángulo equilátero tiene por objeto advertir al usuario de la
presencia de instrucciones importantes en cuanto al modo de empleo, la instalación y el mantenimiento
del aparato.

Para validar la garantía Focal-JMab,
ahora también puede registrar su producto en línea: www.focal.com/warranty

Español

22

SHAPE

®

Acaba de adquirir un producto Focal. Le damos las gracias por ello y le damos la bienvenida a nuestro universo, el del
sonido de alta fidelidad. Desde hace más de 30 años, Focal concibe, desarrolla y fabrica altavoces, bafles acústicos de
alta gama y, más recientemente, auriculares. Innovación, tradición, rendimiento y placer son nuestros valores. Todos ellos
le acompañan a un nuevo universo de emociones, para escuchar más allá del sonido. Esté donde esté, sólo tenemos
un objetivo: generar una pasión compartida: el sonido rico y auténtico. Los bafles SHAPE constituyen un sistema de
escucha de control profesional. Estos productos han sido concebidos para aliar la imagen sonora irreprochable a una
elevada precisión y a la respuesta en la frecuencia que se escucha, en un compacto formato adaptado a las escuchas
cercanas.

Contenido del paquete

Se entrega un bafle acompañado de los siguientes elementos (además del presente manual):

• 1 cable de alimentación

• 4 puntas ajustables

• 1 rejilla protectora para el tweeter (aconsejamos retirarla para la escucha en cuanto sea posible)

• 1 rejilla protectora para el woofer (aconsejamos retirarla para la escucha en cuanto sea posible)

• El bafle Shape Twin se entrega con 2 rejillas de protección, para los 2 woofers.

• 1 tarjeta de garantía
Compruebe que no falte ningún elemento y retire todos los accesorios de la caja. Para evitar daños en los productos al
desembalarlos, respete las siguientes etapas: abra completamente las alas de la caja. Pliéguelas sobre los lados. Retire
la protección superior. Levante el bafle con precaución. Compruebe que el embalaje no presente ningún signo de
deterioro. Si a pesar de ello ha sido dañado, informe al transportista y al proveedor. Es importante conservar el embalaje
en buen estado, para eventuales usos futuros.

Recomendaciones

Quisiéramos subrayar que sus productos pueden generar una presión sonora elevada, especialmente en configuración

5.1. Si el nivel de distorsión es débil y el nivel de fatiga del usuario es mínimo, no siempre es evidente la percepción de la
presión sonora real. No olvide que la exposición a niveles sonoros elevados, más allá de un tiempo determinado, puede
causar una pérdida irreversible de la audición.

Garantía

Los bafles SHAPE cuentan con garantía de piezas y mano de obra durante un periodo de dos años en los países
miembros de la Unión Europea, a contar desde la fecha de entrega al cliente final. Para los estados fuera de la Unión
Europea, por favor, consulte la legislación vigente en cada país. Durante el periodo de garantía, Focal reparará o
sustituirá el producto defectuoso, siempre que éste se reenvíe, pagando anticipadamente los gastos de transporte, a
una sede Focal concertada. Los daños causados por modificaciones realizadas al producto, accidentes, negligencia o
un uso inadecuado no quedan cubiertos por la garantía. Para más información, por favor, contacte con su vendedor o
distribuidor local. Registre su producto en línea: www.focal.com/warranty

Puesta en marcha rápida:

1. Antes de cualquier otra acción, compruebe que los bafles y la fuente de audio (consola, …) estén apagados
y que todos los ajustes de la parte posterior de los bafles se encuentren en posición 0.

2. Conecte la señal de audio de la fuente a los bafles, con ayuda de las entradas XLR y/o RCA.

Puede conectar hasta dos fuentes a cada bafle mediante las dos entradas disponibles. Las dos entradas (XLR y
RCA) están activas simultáneamente. Para más información, ver página 23.

3. Compruebe que la tensión indicada en el selector "Voltage Selection" del panel posterior corresponda a la tensión de
su zona geográfica. Si no es así, no conecte los bafles a la red y contacte con su vendedor o distribuidor. Para conectar
el bafle a la red, utilice el cable de alimentación suministrado.

4. Encienda la fuente audio y compruebe que el nivel de salida de la fuente de audio conectada al bafle esté configurado
en -∞ o en un nivel muy débil.

5. Encienda los bafles. Ahora estarán en modo "Suspensión".

6. Aumente el nivel de la fuente de audio hasta que los bafles detecten la señal, para que pasen automáticamente al
modo "Marcha".

Conectados los bafles a la corriente y después de activar el modo de suspensión automática (ver página
23 para más información sobre esta función), el circuito de detección de señal de audio presente en
el bafle pasará automáticamente del modo "Suspensión" al modo "Marcha", transcurridos algunos

segundos.

7. Una vez finalizada su sesión de grabación, mezcla o masterización, aconsejamos apagar los aparatos en el siguiente
orden:
a. Apagar los bafles.
b. Apagar las fuentes de audio.

Manual de uso

23

SHAPE

®

Manual de uso

SHAPE 40

El bafle SHAPE 40 es un bafle profesional
de control de proximidad de 2 vías activas
(2 amplificadores internos), formado por
un altavoz grave/medio de 4" (10 cm) de
membrana sándwich en lino, cargado por dos
radiadores pasivos laterales y por un tweeter
de perfil "M" en Aluminio-Magnesio (fig. A).

SHAPE 50

El bafle SHAPE 50 es un bafle profesional
de control de proximidad de 2 vías activas
(2 amplificadores internos), formado por
un altavoz grave/medio de 5" (13 cm) de
membrana sándwich en lino, cargado por dos
radiadores pasivos laterales y por un tweeter
de perfil "M" en Aluminio-Magnesio (fig. B).

SHAPE 65

El bafle SHAPE 65 es un bafle profesional
de control de proximidad de 2 vías activas
(2 amplificadores internos), formado por un
altavoz grave/medio de 6,5" (16,5 cm) de
membrana sándwich en lino, cargado por dos
radiadores pasivos laterales y por un tweeter
de perfil "M" en Aluminio-Magnesio (fig. C).

SHAPE TWIN

El bafle SHAPE TWIN es un bafle profesional
de control de proximidad de 2,5 vías activo
(3 amplificadores internos), formado por
dos altavoces de 5“ (13 cm) de membrana
sandwich en lino, cargado mediante dos
radiadores pasivos laterales y un tweeter de
perfil en "M", de cúpula invertida, en aluminio­magnesio. El altavoz situado en la parte
inferior del bafle reproduce las frecuencias
de 40 a 180 Hz, mientras que el de la parte
superior reproduce las frecuencias de 40 Hz a
2,5 kHz (Fig. D).

A

B

C

D

24

SHAPE

®

Instalación

Alimentación de red

Sus productos deben conectarse imperativamente a tierra, utilizando el cable de alimentación que se
suministra.

Conexiones de entradas audio

Puede conectar hasta dos fuentes de audio, utilizando el enchufe XLR y/o el enchufe RCA.
El enchufe XLR permite conectar una fuente de señal simétrica y utiliza un esquema de cableado estándar:
Pin 1 = masa (blindaje)
Pin 2 = punto caliente (señal en fase)
Pin 3 = punto frío (señal fuera de fase)
El enchufe RCA permite la conexión de una fuente de señal asimétrico. Es habitual conectar el "punto frío" (Pin 3)
a la masa (Pin 1). Por lo general, esta conexión se realiza a nivel de los cables.

Atención

Puede conectar hasta dos fuentes a cada bafle mediante las dos entradas disponibles. Las
dos entradas (XLR y RCA) están activas simultáneamente. Para beneficiarse completamente
de esta funcionalidad, aconsejamos conectar una sola de las dos fuentes, para evitar cualquier
contaminación sonora no deseada. Además, le invitamos a conectar y desconectar las fuentes,
habiendo desconectado previamente los bafles de monitorización.

Puesta en suspensión automática

Los monitores SHAPE están provistos de un modo "Suspensión". Al encender los monitores, se activará el modo
"Suspensión". Para desactivarlo, envíe una señal de audio al monitor, subiendo progresivamente el nivel sonoro
de la fuente de audio. Transcurridos unos 30 minutos sin recepción de señal de audio, los monitores pasarán
automáticamente al modo "Suspensión". En modo "Suspensión", el consumo eléctrico es inferior a 0,5 W.

Posicionamiento

Los bafles SHAPE son bafles de control de proximidad y deben situarse a una distancia comprendida entre 40 cm y
2 metros del oyente, orientados hacia éste. Pueden situarse perfectamente sobre una consola de mezclas o incluso
sobre patas adaptadas; sabiendo que en cualquier caso se aconseja encarecidamente que la altura del tweeter
esté relativamente próxima a la de los oídos del oyente. En caso necesario, puede imaginar perfectamente invertir
la disposición normal de los bafles y posicionar el tweeter en posición baja, para acercarse a esta regla. Los bafles
SHAPE deben situarse verticalmente, orientados hacia el oyente (fig. E, F).

Manual de uso

E F

25

SHAPE

®

30°

110°

250°

330°

I

Una vez definida la disposición, dispone de 4 puntas
de desacoplado ajustables en altura. Estas puntas
le permiten reducir de forma importante el acoplado
mecánico de los monitores a la superficie sobre la que
reposan. También le permiten ajustar la orientación
vertical de los monitores (fig. G). La distancia y la
orientación derecha/izquierda de cada bafle le permiten
controlar la amplitud, el centrado y la coherencia global
de la escena sonora (izquierda/centro/derecha), con la
fuente de precisión de sus grabaciones.

Posicionamiento estéreo

Aconsejamos situar los bafles en forma de triángulo
equilátero. Los 3 ángulos corresponden a la posición de
escucha, el bafle derecho y el bafle izquierdo (fig. H).

Posicionamiento multicanal

En caso de una instalación 5.1, aconsejamos situar los
bafles en círculo, de modo que queden equidistantes
al punto de escucha. El canal central se encontrará a
0°, el canal frontal derecho a 30°, el canal posterior
derecho a 110°, el canal posterior izquierdo a 250° y el
canal frontal izquierdo a 330° (fig. I).

Manual de uso

G H

26

SHAPE

®

Ajuste de la altura de la escena sonora

Si los bafles se encuentran por encima de su posición de escucha, le invitamos a ajustar la altura de las puntas de
desacoplo situadas en la parte posterior del monitor (fig. J y K).
Si los bafles se encuentran por debajo de su posición de escucha, proceda con el mismo ajuste, esta vez con las
dos puntas de desacoplo situadas en la parte anterior del monitor.

Rodaje

Los transductores utilizaos en los bafles SHAPE son elementos mecánicos complejos que requieren un periodo de
rodaje para funcionar al máximo de sus posibilidades y adaptarse así a las condiciones de temperatura y humedad
de su entorno. Este periodo varía según las condiciones halladas y puede prolongarse durante algunas semanas.
Evite escuchar los bafles a un nivel elevado durante las primeras horas. Para acelerar el proceso, aconsejamos
utilizar los diferentes productos durante una veintena de horas, por término medio, en programas musicales ricos
en bajas frecuencias. Una vez estabilizadas las características de los transductores, podrá disfrutar plenamente el
rendimiento de sus productos Focal.

Manual de uso

J K

27

SHAPE

®

Ajustes y conexiones

1 - BALANCEADO

El enchufe XLR permite la conexión de una fuente de señal simétrico y utiliza un esquema de cableado estándar:
Pin 1 = masa (blindaje)
Pin 2 = punto caliente (señal en fase)
Pin 3 = punto frío (señal fuera de fase)
Esta entrada cuenta con una sensibilidad de +4 dBu, correspondiente a la sensibilidad de las fuentes simétricas.

2 - NO BALANCEADO

El enchufe RCA permite la conexión de una fuente de señal asimétrico. Es habitual de conectar el "punto frío" (Pin 3)
a la masa (Pin 1). Por lo general, esta conexión se realiza a nivel de los cables. Esta entrada cuenta con una
sensibilidad de -10 dBV, correspondiente a la sensibilidad de las fuentes asimétricas. La entrada asimétrica ofrece
una sensibilidad superior a 12 dB a la entrada simétrica.

3 - HPF

El conmutador HI-PASS FILTER permite activar o no un filtro de paso alto 12 dB/octava. Se aconseja ajustar el
conmutador en FR (rango completo: desactivación del filtro de paso alto) en caso de uso en configuración estéreo
(2.0). Shape 40 está provisto de un conmutador 2 posiciones, FR y 80 Hz. Por su parte, Shape 50, 65 y Twin están
provistas de un conmutador de 4 posiciones FR, 45, 60 y 90 Hz. Aconsejamos utilizar las posiciones 45, 60, 80
(Shape 40) o 90 Hz en caso de utilizar el sistema con uno o varios cajones de graves o cuando la sala de escucha
tienda a aumentar de forma importante las bajas frecuencias.

4 - ON/OFF

El selector ON/OFF permite encender o apagar los amplificadores internos. El paso del modo OFF al modo ON
hace que el bafle pase a posición "Suspensión". Para desactivar el modo "Suspensión", envíe una señal de audio al
bafle que lo detectará y pasará automáticamente del modo "Suspensión" al modo "Marcha".

5 – LF SHELVING

El potenciómetro LF SHELVING permite activar o no una corrección del nivel sonoro por debajo de 250 Hz. Se
aconseja ajustar el potenciómetro LF SHELVING en +2 o +3 dB cuando la acústica del local de escucha disminuya
naturalmente este rango de frecuencias. Se aconseja ajustar el potenciómetro LF SHELVING en 0 cuando el local de
escucha sea acústicamente neutro. Se aconseja ajustar el potenciómetro LF SHELVING en -2, -4 o -6 dB cuando los
bafles se sitúen cerca de una pared o esquina.

Manual de uso

6- LMF EQ

El potenciómetro LMF EQ permite activar o no una
corrección del nivel sonoro a una frecuencia central
de 160 Hz para un factor Q de 1. Se aconseja ajustar
el conmutador en -1, -2 o -3 dB cuando los bafles se
encuentren sobre una mesa, un friso de consola o
cualquier otro soporte que implique reflexiones.

7 - HF SHELVING

LEl potenciómetro HF SHELVING permite activar o no
una corrección del nivel sonoro a partir de 4,5 kHz.
Aconsejamos ajustarlo en +2 dB cuando la acústica del
local de escucha disminuya naturalmente este rango
de frecuencias (entorno mate) y en 0 cuando el local
de escucha sea acústicamente neutro. Aconsejamos
ajustarlo en -2 o -3 dB cuando la acústica del local
de escucha aumente naturalmente este rango de
frecuencias (entorno brillante).

28

SHAPE

®

8 - ENCHUFE RED

Conecte el cable de alimentación suministrado a este adaptador.

9 – FIJACIÓN MURAL O EN TECHO

Los puntos de fijación permiten fijar los monitores Shape a la pared y/o techo.
El monitor Shape 40 se entrega con una platina que permite su uso con los accesorios K&M®.
La distancia entre ejes es de 70 mm para Shape 40, 50, 65 y Twin. Utilizar tornillos de tipo M6.

10 – FIJACIÓN PIE DE MESA O PIE DE MICRO

El punto de fijación situado bajo los Shape 40, 50 permite su uso sobre un pie de mesa o de micro.
El formato aceptado es BSW 3/8".

11 – LED EN LA CARA ANTERIOR

La LED situada sobre el panel frontal se apaga cuando el bafle está en posición OFF. Se enciende en verde cuando
el interruptor ON/OFF pasa de la posición OFF a la posición ON. En el momento que se detecte la señal de audio,
el bafle pasará del modo "Vigilia" al modo "Marcha" y la LED se mantendrá encendida en verde. Transcurridos
unos 30 minutos sin recepción de señal de audio, el bafle pasará automáticamente a modo "Vigilia" y la LED se
encenderá en rojo, para evitar cualquier consumo de energía no necesario. El consumo en modo "Vigilia" es inferior
a 0,5 W. Para desactivarlo, envíe una señal de audio al bafle. El tiempo necesario para pasar del modo "Vigilia" al
modo "Marcha" es de unos segundos.

Consulte los siguientes esquemas para cualquier información complementaria relacionada con los elementos de
fijación. Consulte el siguiente cuadro para conocer las referencias compatibles K&M®.

Fijación mural Fijación techo Fijación pie de micro - mesa

Shape 40 Kit de fijación K&M® 24471 Kit de fijación K&M® 24496 Kit de fijación K&M® 232

Shape 50

Kit de fijación K&M® 24471

+ adaptador K&M® 24359

Kit de fijación K&M® 24496

+ adaptador K&M® 24359

Kit de fijación K&M® 232

Shape 65

Kit de fijación K&M® 24471

+ adaptador K&M® 24357

Kit de fijación K&M® 24496

+ adaptador K&M® 24357

-

Shape TWIN

Kit de fijación K&M® 24471

+ adaptador K&M® 24357

Kit de fijación K&M® 24496

+ adaptador K&M® 24357

-

Manual de uso

1

2

5

7

4

6

8

3

10

11

9

29

SHAPE

®

Manual de uso

Sistema SHAPE 40 SHAPE 50 SHAPE 65 SHAPE TWIN

• Respuesta en frecuencia (+/-3dB) 60Hz - 35kHz 50Hz - 35kHz 40Hz - 35kHz 40Hz - 35kHz

• Niveau SPL maximum
(sur signal musical)

102dB SPL
(pic @ 1m)

106dB SPL
(pic @ 1m)

109dB SPL
(pic @ 1m)

110,5dB SPL
(pic @ 1 m)

Section électronique

• Entradas/Im­pedancia

Tipo

XLR: simétrico 10kOhms

RCA: asimétrico 10 kOhms con sensibilidad compensada

Conectores

• Amplificador medias y bajas
frecuencias

25W, clase AB 60W, clase AB 80W, clase AB 2 x 80W, clase AB

• Amplificador altas frecuencias 25W, clase AB 25W, clase AB 25W, clase AB 50W, clase AB

• Puesta
en modo
suspensión
automático

Puesta en sus­pensión

Transcurridos unos 30 minutos sin uso

Desactivación
de la puesta en
suspensión

Por detección de señal > 3mV

• Alimentación

eléctrica

Tensiones

220-240V
(fusible T500mAL/
250V) o 100-120V
(fusible
T1.6AL/250V)

220-240V
(fusible T800mAL /
250V) o 100-120V
(fusible
T1.6AL/250V)

220-240V (fusible
T1AL / 250V)
o 100-120V (fusible
T2AL / 250V)

220-240V (fusible
T2AL / 250V) or
110-120V (fusible
3,15AL / 250V)

Conexión Enchufe IEC y cable de alimentación extraíble

• Ajustes

Filtro paso alto

Ajustable Full
range / 80Hz

Ajustable Full range 45 / 60 / 90Hz

Nivel grave
(0 - 250Hz)

Ajustable, +/-6dB

Nivel medio/grave
(160Hz, Q=1)

Ajustable, +/-3dB

Nivel de agudo
(4.5 - 35kHz)

Ajustable, +/-3dB

Marcha/parada
alimentación

Conmutador marcha/parada en el panel posterior

• Consumo en modo suspensión < 0.5W

• Visualizaciones y controles Led de puesta bajo y fuera de tensión / modo suspensión

Transductores

• Woofer

10cm (4")
Membrana el lino

13cm (5")
Membrana el lino

16,5cm (6.5")
Membrana el lino

2 x 13cm (5“)
Membrana el lino

• Tweeter 25mm (1") tweeter de perfil "M" en Aluminio-Magnesio

Caja

• Fabricación 0.5" (12 mm) MDF 0.6" (15 mm) MDF

• Acabado Vinilo, nogal y pintura negra

• Dimensiones con 4 patas de
caucho (A x a x P)

257 x 161 x 200mm
(10.1 x 6.3 x 7.9")

312 x 191 x 242mm
(12.3 x 7.5 x 9.5")

355 x 218 x 285mm
(14 x 8.6 x 11.2")

478 x 211 x 279mm
(18.8 x 8.3 x 11“)

• Peso 5kg (11lb) 6,5kg (14.3lb) 8,5kg (18.7lb) 11kg (24lb)

30

SHAPE

®

这款产品的样品已经过合格的独立实验室的测试，证实本产品符合ISO/IEC 17025:2005标准，以及下列欧洲
指令和其他国际标准：ANSI C63.4、KN35/CISPR20/EN55020、KN32/CISPR32/EN55032、IEC/EN61000-3-2
、IEC/EN61000-3-3电磁兼容性；IEC/EN/K/J60065电气安全。产品符合指令EMC、LVD、ErP、RoHS、REACH
和WEEE，以及1275/2008号法规（EC）。

注意！
触电危险
请勿打开
请勿接触水或湿气

安全信息

1.请阅读这些说明。

2.请妥善保存本手册。

3.请遵守这些说明。

4.请遵循这些说明。

5.请勿让本机遭受雨淋或受潮。

6.清洁时，请务必使用干燥的软布。

7.不得使用报纸、桌布、窗帘等遮盖通风口，影响本产品通风。

8.产品旁应保留最小约5厘米的通风距离。

9.请勿将本产品安装在热源（例如散热器、烤箱或其它会产生热量的电器，包括放大器）附近。

10.请务必使用随附的电源线。如果它不适用于您的电源插座，请联系电工来更换。

11.保护电源线，避免走在电源线上或拉扯电源线，特别是在插座附近。

12.您只能使用制造商指定或随机附送的附件。请谨慎使用。

13.在风暴期间或长期停用本机时，请拔掉电源线。

14.请务必让有合格的人员来维修本机。例如，如果本机的电源线或插头损坏、液体泼溅在本机上，或者本机与
其他物品碰撞、遭受雨淋、发霉、掉落或不能正常运行时，请务必维修本产品。

15.注意：为了减少火灾或触电危险，请勿将本机暴露在雨中或潮湿的环境中。请勿将花瓶等装满水的物品放置
在本机上。

16.注意：本产品属于1类设备。将该设备连接至电源时，请务必使用带有接地端的随附电源插头。

17.保护性接地端。此设备应连接带有保护性接地连接的电源插座。

18.警告：主插头/电气耦合器被作为断连设备使用，断连设备应始终保持可用状态。

19. 本设备上不得放置明火火源，如点燃的蜡烛；

20. 本设备不适用于热带气候条件下。

简体中文

为了使产品日益完善，Focal-JMlab保留其随时修改产品技术规格的权利，恕不另行通知。图片不具合同效力。

请于10天内寄回随附的产品质保书，使Focal-JMlab质保生效。
您现在可以在线注册产品：www.focal.com/warranty

使用手册

三角形内的闪电箭头符号是为了警示用户产品中存有危险电压，这种电压强度较大，会对人体造成
触电 危险。

三角形内的感叹符号是为了提示用户注意《用户手册》中关于安装与维护本设备的重要操作指示与
说明。

31

SHAPE

®

感谢您购买了 Focal 产品。欢迎您进入高保真的美声宇宙中！Focal设计、研发、制造高档扬声器及音箱已逾35
年。最近，Focal更进一步推出了高保真头戴式耳机。创新、传统、性能和乐趣是Focal重视的价值。它们邀您
进入一个动人的新世界，让您听到声音以外的事物。无论您在哪里，我们都只有一个目的：邀请您与我们共享
对丰富、真实乐音的热爱。SHAPE音箱构成了一个专业的受控音响系统。这些产品的设计旨在将无可挑剔的音
效、高精度和超宽频响范围相结合，打造一个适合于就近聆听的紧凑型音响系统。

包装内容
每个音箱均随附以下元件（除本说明书之外）：

• 1条电源线。

• 4个可调节的脚钉。

• 1个高音单元防护网罩（建议：如果可能的话，聆听时请取下网罩）。

• 1个低音单元防护网罩（建议：如果可能的话，聆听时请取下网罩）。

• Shape Twin音箱配备了两个低音喇叭防护网罩。

• 1张保修卡。
请检查这些元件是否完整无缺，并将所有配件自纸盒中取出。请遵循以下步骤以免在拆箱时损坏产品：完全打
开纸箱的顶盖折片。向两侧折叠。拆下上面的保护件。小心提起音箱。检查包装是否有任何损坏迹象。如果有
任何损坏，请告知承运人和供应商。包装必须保持良好状态，方能确保未来正常使用。

建议
我们强调，本产品（特别是5.1的配置）可能会产生极高的声压。由于其失真程度及用户疲劳的水平极低，因此
您未必能感受到其实际声压。请记住，若暴露在高噪音下超过一定时间，可能导致不可复原的听力受损。

保修
在欧盟成员国的范围内，从交付给最终客户之日起，SHAPE音箱均享有为期两年的零件质保和人工维修的
服务。至于欧盟以外的国家，请参阅每个国家当地的现行法律。在保修期内，只需将有缺陷的产品送回授权
的Focal分公司（先行垫付运费），即可享有维修或更换故障产品的服务。因修改产品、意外、疏忽或误用
产品所造成的损坏均不在保修范围内。欲了解更多信息，请联系您当地的经销商或分销商。在线注册您的产
品：www.focalprofessional.com/garantie.

快速启动：

1.进行任何操作之前，请检查音箱和音频源（调音台等）是否关闭，且音箱后方的所有设置均在0的位置。

2.通过XLR和/或RCA输入端口将音频源的音频信号连接到音箱。

在每个音箱上，您可以通过这两个输入端口连接多达两个音频源。两个输入端口（XLR和RCA）同时处
于活动状态。欲了解更多信息，请参见第6页。

3.检查后面板上的“电压选择”选择器上所注明的电压是否与您所在地区的电压相匹配。如果不是，请勿将音
箱连接到电源，并联系您的经销商或分销商。请使用随附的电源线将音箱连接到电源。

4.打开音频源，检查连接到音箱的音频源的输出电平是否被设定为-∞或非常低的水平。

5.打开音箱电源。现在音箱处于“待机”模式。

6.逐渐增加音频源的水平，直到音箱检测到信号且自动进入“开机”模式为止。

打开音箱的电源并激活自动待机模式后（参见第6页有关此功能的详细信息），音箱内的检测音频信号
的电路会在几秒钟后从“待机”模式自动切换为“开机”模式。

7.完成录制、混音或母带工作后，我们建议您按照如下顺序关闭设备：
a. 关闭音箱电源。
b. 关闭音频源电源。

使用手册

32

SHAPE

®

使用手册

SHAPE 40

SHAPE 40音箱是一款可近程控制的二路有源
（2个内部放大器）专业音箱，由一个M型铝镁
高音单元和一个4吋（10厘米）低/中音扬声器
组成，低/中音扬声器采用亚麻三明治夹层振膜
制成，其两侧带有两个无源辐射器（图A）。

SHAPE 50

SHAPE 50音箱是一款可近程控制的二路有源
（2个内部放大器）专业音箱，由一个M型铝镁
高音单元和一个5吋（13厘米）低/中音扬声器
组成，低/中音扬声器采用亚麻三明治夹层振膜
制成，其两侧带有两个无源辐射器（图B）。

SHAPE 65

SHAPE 65音箱是一款可近程控制的二路有源
（2个内部放大器）专业音箱，由一个M型铝
镁高音单元和一个6.5吋（16.5厘米）低/中音
扬声器组成，低/中音扬声器采用亚麻三明治
夹层振膜制成，其两侧带有两个无源辐射器
（图C）。

SHAPE TWIN

SHAPE TWIN音箱是一款可近程控制的2.5路有
源（3个内部放大器）专业音箱，由一个M型
铝镁高音单元和两个5吋（13厘米）扬声器组
成，该扬声器采用亚麻三明治夹层振膜制成，
其两侧带有两个无源辐射器。音箱下方的扬声
器可放送40至180赫兹的频率，上方扬声器则
可放送40赫兹到2.5千赫的频率（图D）。

A

B

C

D

33

SHAPE

®

安装

电源
您的产品必须使用随附电源线接地。

音频输入连接

您可以使用XLR和/或RCA输入端口连接多达两个音频源。
XLR接头可以使用标准的接线方式来连接平衡式信号源：
引脚1 = 接地（屏蔽）
引脚2 = 热端（正相信号）
引脚3 = 冷端（反相信号）
RCA端子可以连接不平衡式信号源。习惯上，人们会将“冷端”（引脚3）接地（引脚1）。电缆也是以这种方式连
接。

注意
在每个音箱上，您可以通过这两个输入端口连接多达两个音频源。两个输入端口（XLR和RCA）同时
处于活动状态。若要享用该功能的全部好处，我们建议您打开两个音频源的其中之一，以防止不必
要的噪音干扰。此外，我们建议您先关闭监听音箱，然后打开、关闭音频源。

自动待机

SHAPE监听音箱有一个“待机”模式。打开监听音箱后，即会激活“待机”模式。若要禁用它，请逐渐调高音频源
的音量，以便发送音频信号给它。监听音箱未接收到音频信号长达30分钟左右后，它会自动进入“待机”模式。
在“待机”模式下，电耗小于0.5瓦。

定位

SHAPE音箱为近程控制音箱，其放置位置必须朝向听者，并距离听者40厘米至2米。它们可以放在调音台或合适的
支脚上面；但无论如何，我们强烈建议高音单元的高度最好能接近听者的耳朵。如果有必要，您可以考虑将音箱的
正常位置反过来，把高音单元放在下面，以接近这个规则。SHAPE音箱必须垂直放置，并朝向听者（图E和F）。

使用手册

E F

34

SHAPE

®

30°

110°

250°

330°

决定好音箱的位置后，请放好4个可调节的去耦脚钉。
这些脚钉可以大大降低监听音箱与放置监听音箱的表面
之间的应力耦合效应。您也可以通过它们调整监听音箱
的垂直方向（图G）。您可以通过每个音箱之间的间距
和右/左方向来控制宽度、对准中心並控制声场的整体一
致性（左/中/右），从而掌控您的录音精度。

立体声定位

放置音箱时，我们建议您让左侧音箱、右侧音箱和聆
听位置排列成一个等边三角形（图H）。

多声道定位

在5.1音响系统的情况下，我们建议您将音箱排成一个
圆圈，让所有音箱与聆听位置之间等距。如此一来，
中央声道便定位在0°，右前声道定位在30°，右后
声道定位在110°，左后声道定位在250°，左前声道
则定位在330°（图I）。

使用手册

G H

I

35

SHAPE

®

调节声场高度

若音箱的位置高于聆听位置，我们建议您调整监听音箱背后的去耦脚钉的高度（图J和K）：
若音箱的位置低于聆听位置，请使用监听音箱前方的两个去耦脚钉进行相同的调节。

磨合期

SHAPE音箱内所使用的换能器都是相当复杂的机械装置，需要一段磨合期方能适应环境的温度和湿度，以便发挥其
最佳性能。磨合期的长短取决于音箱遇到的情况，有时候甚至可能持续数周。刚开始聆听监听音箱的前几个小时，
请避免使用高音量。若要缩短磨合期，我们建议您使用富有低频乐音的音乐，并以中等音量运行不同的产品20小
时。等到换能器的特性完全稳定下来后，您就可以尽情享受Focal产品的最佳性能。

使用手册

J K

36

SHAPE

®

设置和连接

1 - 平衡式
XLR接头可以使用标准的接线方式来连接平衡式信号源：
引脚1 = 接地（屏蔽）
引脚2 = 热端（正相信号）
引脚3 = 冷端（反相信号）
该输入端口的灵敏度为+4dBu，对应于平衡音频源的灵敏度。

2 - 不平衡式
RCA端子可以连接不平衡式信号源。习惯上，人们会将“冷端”（引脚3）接地（引脚1）。电缆也是以这种方式连
接。该输入端口的灵敏度为-10dBV，对应于不平衡音频源的灵敏度。不平衡输入端口的灵敏度比平衡输入端口高出
12分贝。

3 - HPF（高通滤波器）
高通滤波器的转换开关可以激活一个12分贝/倍频程的高通滤波器。使用立体声时（2.0），最好把转换开关调至
FR（full range - 全频：禁用高通滤波器）。Shape 40有一个两段式转换开关，可在FR（全频）和80赫兹之间切
换。Shape 50和65和Twin 则配备有一个四段式开关：FR、45、60和90赫兹。若使用的系统带有一个或多个低音
炮，或听音室倾向增强低音频率时，我们建议您使用45、60、80（Shape 40）或90赫兹。

4 - ON/OFF选择器
ON/OFF选择器可以关闭内部放大器。从“OFF”模式进入“ON”模式会使音箱进入“待机”状态。若要禁用“待
机”模式，请发送音频信号至音箱，音箱检测到信号后，就会自动从“待机”模式切换为“开机”模式。

5 - LF SHELVING（低通滤波）
低通滤波电位器可以激活或禁用250赫兹以下的声级校正。若听音室的音效能自然地削弱此频率范围内的声波，我
们建议您将LF SHELVING电位器调至+2或+3分贝。若听音室的音效是中性的，我们建议您将LF SHELVING电位器调
至0的位置。若音箱被放置在靠近墙壁或角落的地方，我们建议您将LF SHELVING电位器调至-2、-4或-6分贝。

使用手册

6 - LMF EQ（低中频均衡器）
LMF EQ电位器可以激活或禁用Q因子为1时，160赫兹
中音频率的声级校正。音箱被放置在桌子、调音台或其
他会产生反射的支座上时，我们建议您将转换开关切换
至–1、-2或–3分贝。

7 - HF SHELVING（高通滤波）
高通滤波电位器可以激活或禁用4.5千赫以上的声级校
正。若听音室的音效能自然地削弱此频率范围内（毛糙
表面的环境）的声波，我们建议您将电位器调至+2分
贝。若听音室的音效是中性的，我们建议您将电位器调
至0的位置。若听音室的音效能自然地增强此频率范围
内（光滑表面的环境）的声波，我们建议您将电位器调
至-2或-3分贝。

37

SHAPE

®

8 - 电源插头
将电源线连接到此插座上。

9 - 壁挂和/或吊顶系统
固定点用来将 Shape 监听音箱固定在墙上和/或天花板上。
Shape 40 监听音箱随附一个板底可与 K&M® 附件一起使用。
Shape 40、50、65和Twin 的滚轮为70毫米。请使用M6型螺钉。

10 - 桌脚或麦克风支架的固定件
您可以利用 Shape 40和 Shape 50 下方的固定点将其安置在桌脚上或麦克风支架上。
可用规格为BSW 3/8吋

11 - 前面板的LED指示灯
将音箱切换至OFF位置时，前面板上的LED指示灯熄灭。ON/OFF开关从OFF切换到ON的位置后，它会亮起绿灯。音
箱检测到音频信号时，就会从“待机”模式切换至“开机”模式，LED指示灯保持绿色。约30分钟后，若音箱未接
收到音频信号，音箱自动进入“待机”模式，LED指示灯会亮红色，这是为了避免不必要的能量消耗。在“待机”
模式下，电力消耗小于0.5瓦。
若要禁用它，请向音箱发送音频信号。从“待机”模式切换“开机”模式所需的时间仅为几秒钟。
请参考以下图表，获取有关安装插件的任何其他信息。
请参考下表，获取与 K&M® 兼容的参考型号的信息。

壁挂式安装支架 吸顶式安装支架 桌脚或麦克风的安装支架

Shape 40

K&M® 24471 安装套件 K&M® 24496 安装套件 K&M® 232 安装套件

Shape 50

K&M® 24471 安装套件 + K&M®

24359 适配器

K&M® 24496 安装套件
+ K&M® 24359 适配器

K&M® 232 安装套件

Shape 65

K&M® 24471 安装套件
+ K&M® 24357 适配器

K&M® 24496 安装套件
+ K&M® 24357 适配器

-

Shape TWIN

K&M® 24471 安装套件
+ K&M® 24357 适配器

K&M® 24496 安装套件
+ K&M® 24357 适配器

-

使用手册

1

2

5

7

4

6

8

3

10

11

9

38

SHAPE

®

使用手册

系统 SHAPE 40 SHAPE 50 SHAPE 65 SHAPE TWIN

• 频率响应（+/- 3分贝） 60赫兹 - 35千赫 50赫兹 - 35千赫 40赫兹 - 35千赫 40赫兹 - 35千赫

• 最大声压级（音乐信号）

102分贝声压级
（1米峰值）

106分贝声压级
（1米峰值）

109分贝声压级
（1米峰值）

110,5分贝声压级
（1米峰值）

电子部分

• 输入端口

- 类型/阻抗 XLR：平衡式，10千欧姆

- 连接器 RCA：不平衡式，10千欧姆，有灵敏度补偿

• 中低频放大器 25瓦，AB级 60瓦，AB级 80瓦，AB级 2x80瓦，AB级

• 高频放大器 25瓦，AB级 25瓦，AB级 25瓦，AB级 50瓦，AB级

• 自动待机模式

- 待机 闲置约30分钟后

- 禁用待机 信号检测>3毫伏

• 电源

- 电压

220-240伏（熔断器
T500毫安/250伏）
或100-120伏（熔断器
T1，6安/250伏）

220-240伏（熔断器
T800毫安/250伏）
或100-120伏（熔断
器T1，6安/250伏）

220-240伏（熔断
器T1安/250伏）或
100-120伏（熔断器
T2 安/250伏）

220-240伏（熔断器T2
安/250伏）或110-120
伏（熔断器3,15 安/250
伏）

- 连接 IEC插头和可拆卸的电源线

• Ajustes

- 高通滤波器 可调 全频/80赫兹 可调 全频45/60/90赫兹

- 低音（0 - 250
赫兹）

可调，+/-6分贝

- 中低音（160赫
兹，Q=1）

可调，+/-3分贝

- 高音（4.5 - 35
千赫）

可调，+/-3分贝

- 开机/关机电
源开关

后面板开机/关机开关

• 待机模式耗能 < 0.5瓦

• 显示和控制 LED指示灯：开机和关机/待机

换能器

• 低音单元

10厘米（4吋)
Flax亚麻振膜

13厘米（5吋）
Flax亚麻振膜

16.5厘米（6.5吋）
Flax亚麻振膜

2x13厘米（5吋）
Flax亚麻振膜

• 高音单元 25毫米（1吋）M型铝镁

箱体

• 结构

0.5吋（12毫米）中密
度纤维板

0.6吋（15毫米）中密度纤维板

• 表面处理 乙烯基、山核桃实木、黑漆

• 尺寸（含4个橡胶脚座，高x长
x深）

257 x 161 x 200毫米
(10.1 x 6.3 x 7.9吋）

312 x 191 x 242毫米
(12.3 x 7.5 x 9.5吋）

355 x 218 x 285
毫米
(14 x 8.6 x 11.2吋）

478 x 211 x 279毫米
(18,8 x 8.3 x 11吋）

• 重量 5公斤（14,3磅） 6.5公斤（14,3磅） 8.5公斤（18.7磅） 11公斤（24磅）

39

SHAPE

®

使用手册

铅 汞 镉

六价铬 多溴联苯 多溴二苯醚

电线组件

X O O O O O

塑膠零件

O O O O O O

电子部品类

X O O O O O

金属部品

O O O O O O

揚聲器

X O O O O O

Product / Model: SHAPE 40, SHAPE 50, SHAPE 65, SHAPE TWIN

部件名称

有毒有害物质或元素

本表格依据 SJ/T 11364 的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。

本产品仅适用于海拔2000米以下地区使用

本设备不适用于热带气候条件下

40

SHAPE

®

한국어

발전을 목적으로, Focal-JMlab 은 소비자 공지 없이, 자사 제품들의 기술적 특성들 변경 권리를 보유합니다. 법적 효력 없는 이미지.

Focal-JMlab의 개런티 유효화를 위해,
이제 웹사이트에서 제품의 온라인 저장 등록도 가능합니다 : www.focal.com/warranty

사용 설명서

이 제품에 대한ISO/IEC 17025:2005규격 적합 여부가 승인된 독립 연구소에 의해 샘플에 테스트 되었고, 테스트 결
과 다음의 유럽 규격들과 국제 규격들과 부합됨이 인정되었습니다 : 전자파 적합성 ANSI C63.4, KN35/CISPR20/
EN55020, KN32/CISPR32/EN55020, IEC/EN61000-3-2, IEC/EN61000-3-3, 전기 안전 규격 IEC/EN/K/
J60065. 제품은 다음 규격들에도 부합됩니다 DIRECTIVES EMC, LVD, ErP, RoHS, REACH, WEEE REGLEMENT
(CE) N° 1275/2008.

주의 !
전기 쇼크 위험
열지 말것
물 또는 습기 접촉하지 말것

안전관련 정보

1.설명서를 잘 읽어주시고,

2. 보관하십시오.

3. 내용을 존중하고,

4. 잘 따라주십시오.

5. 제품을 비 또는 습기에 접촉하지 마십시오.

6. 오직 마른 천 만을 이용해 닦아주십시오.

7. 환기구의 입구가 신문, 식탁보, 커튼 등의 물건으로 가려져서 환기에 방해가 되는 일이 없도록 주의하십시오.

8. 환기에 지장을 주지 않도록 제품 주위에 최소5 cm의 여유를 두십시오.

9. 스팀, 오븐 또는 기타 열을 발생하는 기기들과 열의 원천에 제품을 설치하지 마십시오
(증폭기 포함).

10. 제공된 전선만 사용하십시오. 제공된 선이 고객의 전기 코센트와 맞지 않는 경우, 전기 기사를 컨택하여 전선을
교환하십시오.

11. 특히 콘센트 근처에서, 전선을 당기거나 밟지 않도록 주의하십시오.

12. 제작자가 명시, 제공한 악세서리만 사용하십시오. 사용에 주의하십시오.

13. 장기간 사용하지 않는 경우 또는 폭우 시 제품의 코드를 뽑아두십시오.

14. 모든 수선은 기술자에게 일임하십시오. 콘센트 또는 전선 손상의 경우, 제품과 다른 물품 사이의 쇼크 또는 제품
에 액체를 흘렸을 경우, 또는, 제품이 비에 노출되었거나 곰팡이가 낀 경우, 제대로 작동하지 않는 경우, 또는 추락한
경우엔 제품의 수선이 필요합니다.

15. 주의 : 화재 또는 전기 쇼크 등의 위험감소를 위해, 이 제품은 비 또는 습기에 노출되어서는 안됩니다. 물이 담긴
화병 등, 모든 물이 담긴 물품들은 제품 위에 놓아서는 안됩니다.

16. 주의 : 이 제품은Classe 1기기입니다. 기기를 오직 접지가 포함된 제공된 전기 플러그에 접속하십시오.

17. 보호용 접지 단자. 기기는 보호용 접지 연결과 함께 메인 소켓 콘센트에 연결해야 합니다.

18. 경고: 메인 플러그/기기 커플러는 디스커넥트 장치로 사용되며, 디스커넥트 장치는 항상 즉시 작동가
능한 상태를 유지해야 합니다.

19.불을 붙인 양초와 같은 직접적인 불꽃을 사용하는 물건을 기기 위에 두지 마십시오.

21. 열대 기후에서는 본 기기를 사용하지 마십시오.

정삼각형 내부의 화살표로 표시된 번개는, 제품 내부에 고압의 전압으로 전기 쇼크가 발생될 수
도 있다는 사실을 사용자에게 알림을 목적으로 합니다.

정삼각형 내부의 느낌표는, 사용설명서에 기기 사용과 관리에 대한 중요한 내용이 포함된다는 사
실을 사용자에게 알리기 위한 것입니다.

41

SHAPE

®

Focal제품을 구입하신 고객님께 감사드리고, 우리의 세계인 고-충실도의 세계에 오신 것을 환영합니다…벌써 30 년
이 넘는 세월 동안, Focal은 스피커들, 고품격 스피커
시스템을 고안, 개발,제작해 왔고, 최근에는 헤드폰까지 이 분야에 포함시켰습니다. 개혁, 전통, 고성능, 기쁨 등은 우
리가 존중하는 가치들입니다. 고객께서 어디에 계시든
우리에겐 단 하나의 목표 만이 존재합니다 : 고객과 우리와의 공동 열정인 풍부하고 진정한 음향으로 고객님을 감싸
들이는 것.
SHAPE 스피커들은 음향 전문 컨트롤 시스템을 보유합니다.
이 제품은 완벽한 음향 이미지, 고정확도, 광저파에 응답하기 위한, 근거리 청취에 적합한 컴팩트 형으로 제작되었습
니다.

내용물
스피커는 다음 악세서리들과 함께 제공됩니다 (사용설명서도 포함) :

• 1 전선.

• 4 조절가능 스파이크.

• 1 트위터 보호 그릴 (청취를 위해 곧바로 제거하십시오).

• 1 우퍼 보호 그릴 (청취를 위해 곧바로 제거하십시오).

• Shape Twin은 2개의 우퍼에 2개의 보호 그릴이 있습니다.

• 1 개런티 카드.
위의 아이템들 중 빠지는 것이 있는지 확인하시고, 모든 악세서리들을 박스로 부터 빼내십시오. 박스에서 제품을 꺼
내는 동안 제품의 손상을 방지하기 위해 다음 사항을 존중해주십시오 : 박스의 윗부분을 완전히 열어주십시오. 윗부
분을 옆으로 접어주십시오. 상부의 보호막을 제거하십시오. 스피커를 조심스럽게 꺼내십시오. 팩키징 박스에 손상된
부위가 없는 지 확인하십시오. 박스가 손상된 경우, 운송업체와 판매자에게 알리십시오. 미래 사용을 위해, 팩키징 박
스의 보전은 중요합니다.

권장사항
제품에서 고 음압이 발생할 수 있다는 사실을 알려드립니다. 특히, 5.1. 배치 경우에. 음압의 비틀림 수준이 매우 약하
고, 사용자의 피곤상태가 아주 미약하므로, 실제 음압을 인식하기가 아주 어렵습니다. 고 음압에 일정 기간 이상 노출
될 경우, 청각을 잃으실 수도 있다는 사실을 잊지 마십시오.

개런티
SHAPE 스피커들은 유럽연방 국가의 소비자들에게 전달된 날부터 2년간 제품과 노동에 대해 개런티가 보장됩니다. 유
럽연방 이외의 국가들의 경우는 해당 국가의 법률 규정에 따릅니다. 개런티 보장 기간 동안, Focal은 제품이 소비자 부
담으로 Focal 지정 대리점에 발송된 경우, 이상 제품의 교환, 수선을 보장합니다. 제품의 변경, 무주의 또는 잘못된 사
용으로 인한 손상은 개런티에 포함되지 않습니다. 보다 자세한 정보를 원하시는 경우 판매자 또는 지역 대리점에 문의
하십시오. 고객의 제품을 온라인 사이트에 입력하십시오 : www.focalprofessional.com/garantie.

빠른 작동 :

1. 스타트 전에, 스피커들과 음원 (콘솔…)이 꺼져있는 상태이고 스피커 뒷부분의 모든 조정 장치가 0 위치에 놓여
있는 지를 확인하십시오.

2. 음원으로 부터 나오는 오디오 시냘을XLR 와/또는 RCA커넥터의 도움으로 스피커에 연결하십시오.

각 스피커에 두개의 입력 커넥터를 통해 두 개의 음원을 연결할 수 있습니다. 두개의 커넥터는 (XLR 와 RCA)
동시에 작동됩니다. 더 자세한 정보를 원하시면, 6페이지를 참조하십시오.

3. 패널 뒷부분에 표시된 “전압선택” 의 전압이 고객 국가의 전압에 부합하는 지를 확인하십시오. 전압이 부압하지
않는 경우, 스피커를 전선에 연결하지 마시고 판매자나 유통업자를 컨택하십시오. 스피커를 콘센트에 연결할 경우, 제
공된 전선을 이용하십시오.

4. 음원의 스위치를 켜고, 스피커에 연결된 음원의 출력 수준이 -∞ 또는 매우 약한 수준으로 조절되었는지를 확인하
십시오.

5. 스피커들의 스위치를 켜십시오. 스피커들은 이제 "스탠바이" 모드입니다.

6. 스피커가 시냘을 인지할 때까지 오디오 음원의 수준을 올리십시오. 이제 "작동 (on)" 모드로 자동으로 넘어갑니다.

스피커의 스위치가 켜지고, 자동 스탠바이모드로 전환된 후 (이 부분에 대한 자세한 정보는 6페이지를 참조
하십시오), 스피커의 오디오 시냘 인지 시스템이 자동으로 몇 초 후, "스탠바이" 모드에서 "작동" 모드로 변

환됩니다.

7. 소비자가 저장, 믹싱 또는 마스터링을 끝내면, 기기를 다음순서대로 꺼주시기를 권장합니다 :
a. 스피커 끄기.
b. 음원 끄기.

사용 설명서

42

SHAPE

®

사용 설명서

SHAPE 40

SHAPE 40 스피커는 2 액티브 채널 (2 개의 증
폭기 내장) 전문 니어필드 모니터 스피커로, 아
마 샌드위치 막의4" (10 cm) 저/중 스피커로 구
성되었고, 2개의 패시브 사이드 라디애이터와 한
개의M 알루미늄-마그네슘 프로필 트위터로 구성
되었습니다 (그림. A).

SHAPE 50

SHAPE 50 스피커는 2 액티브 채널 (2 개의 증
폭기 내장) 전문 니어필드 모니터 스피커로, 아
마 샌드위치 막의5" (13 cm) 저/중 스피커로 구
성되었고, 2개의 패시브 사이드 라디애이터와 한
개의 M알루미늄-마그네슘 프로필 트위터로 구성
되었습니다(그림. B).

SHAPE 65

SHAPE 65 스피커는 2 액티브 채널 (2 개의 증
폭기 내장) 전문 니어필드 모니터 스피커로, 아
마 샌드위치 막의6, 5" (16, 5 cm) 저/중 스피
커로 구성되었고, 2개의 패시브 사이드 라디애
이터와 한 개의M알루미늄-마그네슘 프로필 트
위터로 구성되었습니다(그림. C).

SHAPE TWIN

스피커는 프로페셔널 2.5 웨이 액티브 스피커
(3개의 내부 앰프)로 플랙스 소재의 샌드위치
멤브레인이 있는 2개의 5“ (13 cm) 라우드스
피커로 이루어져 있으며 , 스피커에는 측면 패
시브 라디에이터 2개와 알루미늄 마그네슘 리
버스 돔이 있는 « M » 트위터 2개가 장착되
어 있습니다. 스피커 아래의 라우드스피커는
40~180Hz의 주파수를, 스피커 상단의 라우드
스피커는 40Hz에서 2.5kHz의 주파수를 생성
합니다(그림 D).

A

B

C

D

43

SHAPE

®

설치

전원
고객의 제품은 제공된 전선을 이용하여 반드시 접지되어야 합니다.

오디오 입력 커넥션

고객은XLR 과/또는 RCA커넥터를 사용하여, 두 개의 음원까지 연결하실 수 있습니다.
XLR 커넥터는 대칭 시냘 음원의 연결을 가능하게 하고, 기본 케이블링 쉐마를 이용합니다 :
Pin 1 = 그라운드 (절연)
Pin 2 = 핫 커넥션 (동상 시냘)
Pin 3 = 콜드 커넥션 (위상반전 시냘)
RCA 커넥터는 비대칭 시냘 음원의 연결을 가능하게 하고, "콜드 커넥션" (Pin 3) 그라운드
(Pin 1)에 연결됩니다.
이 커넥션은 일반적으로 케이블 레벨에서 이뤄집니다.

주의
고객께서는 제공된 두 개의 인풋 입구를 통해, 각 스피커에 두 개의 음원까지 연결하실 수 있습니다. 두
개의 인풋입구 (XLR 과 RCA)는 동시에 작동됩니다. 이 기능을 최대로 이용하시고, 모든 원치 않는 소
음 공해를 방지할 수 있도록, 음원 둘 중의 하나만 작동상태에 놓으실 것을 권장합니다.
덧붙여, 스피커 모니터를 오프상태로 놓으신 후, 음원을 온오프상태로 놓으실 것을 권장합니다.

자동 스탠바이 모드

SHAPE 모니터들은 "스탠바이" 모드가 보장됩니다. 모니터들이 온 상태가 되면, "스탠바이" 모드가 작동됩니다. 이 모
드를 정지하시려면, 음원의 음 레벨을 점차적으로 높여주며, 모니터에 오디오 시냘을 보내십시오. 30 분 이상 오디오
시냘이 전송되지 않는 경우, 모니터들은 자동으로 "스탠바이" 모드로 전환됩니다. "스탠바이" 모드에서의 전기 소모
량은 0,5W 이하입니다.

위치조정

SHAPE 스피커들은 니어필드 모니터 스피커로, 위취설정은 스피커의 방향은 청취자 쪽으로, 청취자와의 거리가 40
cm - 2 미터 사이에 위치되어야 합니다. 스피커들은 믹싱 콘솔 위에 또는 제공된 발 위에 설치될 수 있습니다 ; 단 모
든 경우에, 트위터의 높이가 청취자의 귀와 가까운 거리가 되도록 설치하시라고 강력히 권장드립니다. 필요한 경우,
트위터를 이 법칙에 맞춰 아래 부분에 위치시키는, 스피커의 일반적 설치 경우와는 반대 상황을 실행하셔도 됩니다.
SHAPE 스피커들은 이 경우 수직으로 위치되어야 하고 청취자를 향해야 합니다. (그림. E, F).

사용 설명서

E F

44

SHAPE

®

30°

110°

250°

330°

위치가 정해지고 나면, 높이조절 가능 4 개의 디커플링 스
파이크가 남습니다. 이 스파이크들은 모니터가 위치한 면
과의 기계적 연동을 강력히 절감시킵니다. 또, 모니터들
의 수직방향의 조정을 가능하게 합니다 (그림. G). 각 스
피커의 오른쪽/왼쪽 공간과 방향은 고객 저장 정보에 대
한, 넓이, 센터링, 음향에 대한 사운드스테이지의 전체적
일관성 (왼쪽/중앙/오른쪽)을 조절하게 합니다.

스테레오 위치

스피커들이 정삼각형을 유지할 수 있도록 설치하실 것
을 권장합니다. 삼면이 오른쪽 스피커, 왼쪽 스피커, 청
취 위치로 구성될 수 있도록 (그림. H).

멀티채널 위치

5.1 설치의 경우, 청취 위치로 부터 스피커들이 등거
리를 유지하는 원형으로 설치하시기를 권장합니다. 중
앙 채널은 0°, 오른쪽 앞 채널 30°, 오른쪽 뒷 채널
110°, 왼쪽 뒷채널 250°, 왼쪽 앞 채널 330° 로 조
절하십시오 (그림. I).

사용 설명서

G H

I

45

SHAPE

®

사운드스테이지의 높이 조절

스피커들을 청취위치 보다 높이 설치할 경우, 모니터 뒷쪽에 위치한 디커플링 스파이크들의 높이를 조절할 것을 권장
합니다 (그림. J 와 K) :
청취위치보다 아랫쪽에 스피커들이 위치하는 경우, 이번에는 모니터 앞쪽에 위치한 디커플링 스파이크들을 이용하여
같은 동작을 실행하십시오.

SHAPE 스피커들에 사용된 음향변환기들은 복합적인 메카닉으로 구성되어 환경의 습도와 온도 조건에 적응하여 기기
가 최상의 작동을 하려면 일정기간의 시험기간이 필요합니다. 이 시험기간은 상황에 따라 달라지지만, 몇 주가 걸릴 수
도 있습니다. 처음 몇 시간 동안은 고음의 스피커 청취를 피해주십시오. 시험기간의 감소를 위해, 다양한 음악 프로그
램, 저주파수를 이용하여, 제품들을 약 20시간 동안 작동하실 것을 권장합니다. 음향변환기들의 모든 특성들이 안정
되고 나면, 고객이 보유하신 Focal 제품의 최고 성능을 완벽히 즐기실 수 있게 됩니다.

사용 설명서

J K

46

SHAPE

®

의 커넥션과 세팅.

1 - BALANCED - 대칭
XLR 커넥터는 대칭 시냘 음원의 연결을 가능하게 하고, 기본 케이블링 쉐마를 이용합니다 :
Pin 1 = 그라운드 (절연)
Pin 2 = 핫 커넥션 (동상 시냘)
Pin 3 = 콜드 커넥션 (위상반전 시냘)
이 인풋은 감도 +4dBu 로 대칭 음원 감도에 부응합니다.

2 - UNBALANCED - 비대칭
RCA 커넥터는 비대칭 시냘 음원의 연결을 가능하게 하고, "콜드 커넥션" (Pin 3) 그라운드 (Pin 1)에 연결됩니다.
이 접속은 케이블 레벨에서 일반적으로 실행됩니다. 이 인풋은 -10 dBV 감도로 비대칭 음원 감도에 부응합니다. 비대
칭 인풋은 대칭 인풋과 대비 12 dB 이상의 감도를 제공합니다.

3 - HPF
HI-PASS FILTER 컨트롤은12 dB/octave 하이패스 필터의 온 오프를 가능하게 합니다. 스테레오 컨피규레이션 (2.0)
의 사용의 경우, 스위치를 FR (풀 레인지: 하이패스 필터 비활성화) 에 놓으실 것을 권장합니다. Shape 40 은 2개의
포지션, FR 과 80 Hz 전환기를 보유합니다. Shape 50 , 65, Twin 는 4개의 포지션 전환기를 보유합니다. FR, 45, 60
, 90 Hz 등. 하나 또는 여러 개의 서브우퍼를 보유한 시스템의 사용시, 또는, 청취 룸의 저주파수를 현저히 강화시키기
를 원하실 때, 45, 60, 80 (Shape 40) 또는 90 Hz 포지션의 사용을 권장합니다.

4 - ON/OFF
ON/OFF 스위치는 내장 증폭기의 전원 스위치로 사용됩니다. OFF 모드에서 ON 모드로의 전환은 스피커의 포지션을
"스탠바이" 상태로 전환시킵니다. "스탠바이" 모드를 정지하시려면, 스피커에 오디오 시냘을 전송하십시오. 오디오 시
냘을 인식한 스피커가 자동으로 "스탠바이" 모드에서 "온" 모드로 전환됩니다.

5 - LF SHELVING
전위차계 LF SHELVING 은 250 Hz이하의 사운드 레벨의 교정 온오프를 작동하게 합니다. 전위차계 LF SHELVING
을 +2 또는 +3 dB 에 놓을 것을 권장합니다. 청취 룸의 음향이 이 주파수 범위를 자연스럽게 완화시킬 경우, 청취 룸
의 음향상태가 중성일 경우, 스피커들이 벽 근처나 코너 근처에 위치할 경우, 전위차계 LF SHELVING 을 -2, -4 또는

-6 dB 에 놓을 것을 권장합니다.

사용 설명서

6- LMF EQ
전위차계LMF EQ는 중앙 주파수가 Q factor of 1 대항
160 Hz 일 경우, 사운드 레벨의 교정 온오프를 작동하게
합니다. 스피커들이 테이블 위, 또는 콘솔 또는 기타 서포
트들에 놓여 음의 반사를 발생시키는 경우 전환기를 -1,

-2 또는 -3 dB 에 놓으실 것을 권장합니다.

7 - HF SHELVING
HF SHELVING 전위차계는
4,5 kHz부터, 사운드 레벨의 교정 온오프를 작동하게 합
니다. 청취 룸의 음향이 이 주파수 범위 (흐린 환경)를 자
연스럽게 완화시킬 경우 전위차계를 +2 dB로 조절하실
것을 권장합니다. 청취룸의 음향이 중성일 경우, 0로 조
절하실 것을 권장합니다. 청취룸의 음향이 이 주파수 범
위를 자연스럽게 증가 (환한 환경)시킬 경우는, 전위차계
를 -2 또는 -3 dB 로 조절하십시오.

47

SHAPE

®

8 – 파워 커넥터
전선을 이 커넥터에 연결하십시오.

9 - 벽 /또는 천정 고정
장비 설치점은 Shape 의 모니터를 벽과/또는 천정에 고정할 수 있게 합니다.
Shape 40 의 모니터는 K&M 악세서리들과 함께 사용할 수 있도록 받침대가 함께 제공됩니다.
Shape 40, 50, 65, Twin 의 두 축간의 거리는 70 mm입니다. M6 류의 나사를 사용하십시오.

10 – 테이블 발 고정 또는 마이크 발 고정
Shape 40 과 Shape 50 밑에 위치한 장비 설치점은 테이블 발 또는 마이크 발 위에 사용을 가능하게 합니다.
허용된 포맷은 BSW 3/8" 입니다.

11 - 정면 패널LED
정면 패널에 위치한 LED는 스피커가OFF 위치인 경우 꺼진 상태입니다. ON/OFF 스위치가 OFF 위치에서 ON 위치로
바뀌는 경우 녹색불이 켜집니다. 오디오 시냘을 인식하자 마자, 스피커는 "스탠바이" 모드에서 "작동" 모드로 전환되
고, LED는 녹색불이 켜진 상태를 유지합니다. 30 분 이상 오디오 시냘이 전송되지 않는 경우, 스피커는 자동으로 "스
탠바이" 모드로 전환되고, LED에는 빨간불이 들어와 모든 불필요한 에너지 소모를 방지합니다. "스탠바이" 모드의 전
력소비량은 0,5 W이하입니다. 기능을 정지하시려면, 스피커에 오디오 시냘을 보내십시오. "스탠바이" 모드에서 "작
동" 모드로 전환되는 데는 단 몇 초 만이 필요합니다.

삽입 고정 관련 모든 추가 정보는 아래의 표를 참조하십시오.
K&M 호환 가능 리퍼런스는 아래의 표를 참조하십시오.

벽 고정 천정 고정 마이크 발 고정-테이블

Shape 40 K&M 24471 고정 세트 K&M 24496 고정 세트 K&M 232 고정 세트

Shape 50

K&M 24471 고정 세트+

K&M 24359 어뎁터

K&M 24496 고정 세트+

K&M 24359 어뎁터

K&M 232 고정 세트

Shape 65

K&M 24471 고정 세트+

K&M 24357 어뎁터

K&M



24496 고정 세트+

K&M 24357 어뎁터

-

Shape TWIN

K&M 24471 고정 세트+

K&M 24357 어뎁터

K&M 24496 고정 세트+

K&M 24357 어뎁터

-

사용 설명서

1

2

5

7

4

6

8

3

10

11

9

48

SHAPE

®

사용 설명서

시스템 SHAPE 40 SHAPE 50 SHAPE 65 Shape TWIN

• 주파수 응답 (+/- 3dB) 60 Hz - 35 kHz 50 Hz - 35 kHz 40 Hz - 35 kHz 40 Hz - 35 kHz

• SPL 레벨 막시멈 (뮤지컬 시냘)

102 dB SPL
(pic @ 1 m)

106 dB SPL
(pic @ 1 m)

109 dB SPL
(pic @ 1 m)

110,5 dB SPL
(pic @ 1 m)

일렉트로닉 섹션

• 입력 / 임피
던스

- 타입 XLR : 대칭 10 kOhms

- 코넥터 RCA : 비대 10 kOhms 보상감도

• 중, 저주파 음폭기 25 W, class AB 60 W, class AB 80 W, class AB 2x80 W, class AB

• 고주파 음폭기 25 W, class AB 25 W, class AB 25 W, class AB 50 W, class AB

• 자동 스탠바
이 모드.

- 스탠바이 30분간 무사용 경우, 시냘

- 스탠바이 오프 인지 >3 mV

• 전원공급장치

- 볼티지

220-240 V
(퓨즈 T500mAL /
250 V) 100-120 V
(퓨즈 T1,6AL /
250 V)

220-240 V (퓨
즈 T800mAL /
250 V)
100-120 V
(퓨즈 T1.6AL /
250 V)

220-240 V
(퓨즈 T1AL / 250 V)
100-120 V
(퓨즈 T2AL / 250 V)

220-240 V
(퓨즈 T2AL / 250 V)
110-120 V
(퓨즈 3,15AL /
250 V)

- 커넥션 IEC 플러그와 분리 전선

• 세팅

- 하이패스 필터

조절가능
풀 레인지 / 80Hz

조절가능
풀 레인지 45 / 60 / 90Hz

- 저 레벨 (0 - 250
Hz)

조절가능, +/-6 dB

- 중/저 레벨/grave
(160 Hz, Q=1)

조절가능, +/-3 dB

- 고 레벨 (4.5 - 35
kHz)

조절가능, +/-3 dB

- 온 / 오프 전원 온/오프 스위치 패널 뒷부분

• 스탠바이 모드 소비 < 0.5 W

• 디스플레이와 컨트롤 DEL 파워 온 / 오프와 스탠바이

음향변환기

• 우퍼

10 cm (4")
아마 막

13 cm (5")
아마 막

16,5 cm (6.5")
아마 막

2x13 cm (5")
아마 막

• 트위터 25 mm (1") M 알루미늄-마그네슘

세트

• 구성 0.5" (12 mm) MDF 0.6" (15 mm) MDF

• 마무리 비닐, 호두나무 블랙페인트

• 4 플라스틱 발 포함한 치수 (HxLxP)

257 x 161 x 200 mm
(10.1 x 6.3 x 7.9")

312 x 191 x 242 mm
(12.3 x 7.5 x 9.5")

355 x 218 x 285 mm
(14 x 8.6 x 11.2")

478 x 211 x 279 mm
(18,8 x 8.3 x 11")

• 무게 5 kg (11 lb) 6,5 kg (14.3 lb) 8,5 kg (18.7 lb) 11 kg (24 lb)

49

SHAPE

®

日本語

Focal-JMlabの発展のため、予告なしに製品の技術仕様を変更する権利を有します。写真はイメージです。

Focal-JMlabの保証を有効にするには、
現在、製品のオンライン登録が可能になりました：www.focal.com/warranty

取扱説明書

本製品のサンプルはISO/IEC 17025:2005に適合する民間の認定試験機関の試験により、欧州規格、国際規格の電
磁両立性 ANSI C63.4、KN35/CISPR20/EN55020、KN32/CISPR32/EN55020、IEC/EN61000-3-2、IEC/
EN61000-3-3、電気安全性 IEC/EN/K/J60065に適合し、EMC指令、LVD指令、ErP指令、 RoHS指令、REACH
規則、WEEE指令、待機電力規制（EC）N°1275/2008に準拠する製品と認定されました。

注意
感電の危険があります。
カバーは絶対に開けないこと。
水や湿気にさらさないこと

安全上の注意事項

1. ユーザーマニュアルをよくお読みください。

2. ユーザーマニュアルは大切に保管してください。

3. ユーザーマニュアルの警告をお守りください。

4. ユーザーマニュアルの指示に従ってください。

5. 本製品は雨や湿気にさらさないでください。

6. お手入れは乾拭きだけにしてください。.

7. 換気装置は新聞やテーブルクロス、またカーテン等で換気孔を覆って妨げないでください 。

8. 風通しをよくするため、本製品は周囲から５cm以上離して設置してください。

9. 本製品はラジエーター、オーブン、そのほか熱を発生する機器（アンプも含めて）の近くに設置しないでくださ
い。

10. 添付の電源コードを必ずお使いください。コンセントに合わない場合は、電気技術者に交換してもらってくださ
い。

11. 電源コードの特に電源プラグに近い部分の上を歩いたり、引っ張ったりしないようお気を付けください。

12. メーカーが指定する付属品、または本製品に添付の付属品だけを大切にご使用ください。

13. 雷雨の時期や本製品を長期間使用しない場合は、電源を抜いてください。

14.修理はすべて資格を有する専門員に託してください。電源コードやプラグの損傷、液体がかかった、本製品と別
な物体がぶつかった、雨にあたった、カビが生えた、本製品が通常通りに動作しない、転倒した等の場合、修理が
必要となります。

15. 注意：火事や感電の危険を減らすため、本製品を雨や湿気にさらさないようにしてください。水の入った花瓶等
は本製品の上に置かないでください。

16. 注意： 本製品はクラス1機器です。本製品の接続には添付のアース線付き電源プラグを必ずお使いください。

17. 保護接地端子。当装置は保護接地接続で主要の壁コンセントに接続してください。

18. 注意：主要プラグ/電源接続器は断路装置として使用され、断路装置は作動可能な状態となります。

19. 火の付いたロウソクなど火源となるものは装置の上に置かないでください；

20. 当装置は熱帯気候では使用しないでください。

正三角形に閃光の矢印がある記号は、本製品内部に高電圧が流れており、感電の危険があることを警告
するものです。

正三角形に感嘆符のある記号は、取扱説明書に記載されている本製品の操作とお手入れに関する重要な
指示への注意を喚起するものです。

50

SHAPE

®

このたびは Focal の製品をお買い求めいただきまして誠にありがとうございます。Focal の Hi-Fi サウンドの世界
へようこそ。Focal は30年以上に渡ってスピーカーシステムやハイエンドのスピーカーユニットの設計・開発・
製造を行っており、最近ではヘッドホンにも着手しています。弊社が大切にする価値観はイノベーション、伝統、
性能、喜びであり、サウンドを越えた新しい感動の世界へと皆様を導きます。弊社の目標はただ一つ、どこにいて
も、豊かで本格的なサウンドを求める皆様の心を惹きつけること。SHAPE はプロユース仕様で完璧な音像、高精
度、拡張された周波数応答を誇る、コンパクトなニアフィールドスピーカーシステムです。

梱包内容
スピーカーには本マニュアルのほか、次の物品が添付されています。
・ 電源コード　１点
・ 高さ調整可能なスパイク　４点
・ ツイーター用保護グリル　１点（リスニングの際に外してください）
・ ウーファー用保護グリル　１点（リスニングの際に外してください）
・ Shape Twin スピーカーには、2つのウーファー用の保護グリル2点が付属しています。
・ 保証書　１点
全ての物品が入っていることを確認した上で、段ボールから取り出してください。その際に製品を傷つけることが
ないように、次の手順で進めてください。フタの開放部を完全に開き、上部のクッションを除去した上で、スピー
カーを慎重に取り出します。梱包が破損してないことを確認してください。もし破損が見られる場合は、運輸会
社とお買い求めの店舗にご連絡ください。後日使う時のために、梱包は良い状態のまま保存しておくことが大切で
す。

アドバイス
本製品は特に5.1構成で高い音圧を生み出すことが可能です。歪みが少なくユーザの聴力負担が最小であるため、実
際の音圧の高さを把握することが難しいことがあります。長時間に渡り高いボリュームで聴き続けると、永続的な
難聴を起こす可能性があるのでご注意ください。

保証　
SHAPE スピーカーは欧州連合加盟国の場合、部品と保守作業に関してエンドユーザへの納品日から2年間保証され
ています。そのほかの国の場合は、各国の現行法をご参照ください。保証期間内に事前に送料をお支払いいただい
た上でFocal 認定店までご返送いただければ、Focal が不良品を修理または交換いたします。製品の改造、事故、過
失、誤用によって生じた損害は補償の対象外となります。詳細は各国の販売店、代理店にお尋ねください。製品の
オンライン登録サービス： www.focalprofessional.com/garantie

クイックスタート：

1.最初にスピーカーやオーディオソース（コンソールなど）の電源が全てオフになっていること、スピーカーのリ
アパネルの全ての調整ボタンが0になっていることを確認してください。

2. XLRとRCA（両方またはどちらか）インプットを用いて、ソースからの音声信号をスピーカーに接続します。

スピーカーごとに2つのインプットを用いて最大2つのソースに接続可能です。2つのインプット（XLR と
RCA)は同時に アクティブとなります。詳細は6ページをご参照ください。

3.リアパネルの電圧セレクタースイッチがご利用地域の電圧に設定されているかご確認ください。もし異なる電圧
に設定されている場合は、スピーカーをコンセントにつながずに販売店、代理店にご連絡ください。スピーカーを
コンセントにつなぐ際は添付の電源ケーブルをお使いください。

4.オーディオソースの電源を入れ、スピーカーに接続されたオーディオソースの出力レベルが -∞ または低めの位置
に設定されていることをご確認ください。

5.スピーカーの電源を入れると、「スタンバイ」モードで起動します。

6.スピーカーが入力信号を検知して自動的に「オン」になるまで、オーディオソースの出力レベルを上げます。
スピーカーの電源を入れた後や、自動的にスタンバイモードになった場合（詳細は6ページをご参照ください）、音

声信号を検知すると「スタンバイ」から「オン」に数秒後に自動的に切り替わります。

7. レコーディング、ミキシング、マスタリングの作業が終了したら、次の順番で電源をオフにしてくださ
い。
a. スピーカーをオフにする。
b. オーディオソースをオフにする。

取扱説明書

51

SHAPE

®

取扱説明書

SHAPE 40

SHAPE 40 はプロユース仕様の2ウェイ・ニ
アフィールドスピーカー（2つの内蔵アンプ）
です。フラックスサンドイッチコーンの4イン
チ （10 cm）ベース・ミッドレンジスピーカー
で、側面のデュアル・パッシブラジエーターと
アルミニウム・マグネシウム製リバースドーム
ツイーターを搭載しています。（図Ａ）

SHAPE 50

SHAPE 50 はプロユース仕様の2ウェイ・ニ
アフィールドスピーカー（2つの内蔵アンプ）
です。フラックスサンドイッチコーンの5イン
チ （13 cm）ベース・ミッドレンジスピーカー
で、側面のデュアル・パッシブラジエーターと
アルミニウム・マグネシウム製リバースドーム
ツイーターを搭載しています。（図Ｂ）

SHAPE 65

SHAPE 65 はプロユース仕様の2ウェイ・ニア
フィールドスピーカー（2つの内蔵アンプ）で
す。フラックスサンドイッチコーンの6.5イン
チ （16.5 cm）ベース・ミッドレンジスピーカ
ーで、側面のデュアル・パッシブラジエーター
とアルミニウム・マグネシウム製リバースドー
ムツイーターを搭載しています。（図Ｃ）

SHAPE TWIN

は、フラックス（麻）サンドイッチ・コーン
を採用し、側面にパッシブラジエータ2点なら
びにアルミニウム・マグネシウム製 M シェイ
プ・インバーテッド・ドーム・ツイーターを搭
載した5インチ（13㎝）ラウドスピーカー2点
からなる業務用2.5ウェイ・アクティブ・ニア
フィールドスピーカー（3つの内蔵アンプ）で
す。本体下部のラウドスピーカーは40～180
Hz の周波数を、上部のラウドスピーカーは40
～2.5 kHz の周波数を再生します（図D）。

A

B

C

D

52

SHAPE

®

設置について

電源
本製品は必ず添付の電源コードを使用して接地接続を行ってください。

オーディオ入力端子の接続

XLR と RCAプラグ（両方またはどちらか）を使って最大2つのオーディオソースを接続できます。
信号ソースのバランス接続ができるXLRプラグは、標準配線方式を用います。1番ピン = グランド（シールド）
2番ピン = ホット（同相の信号）
3番ピン = コールド（逆相の信号）
信号ソースのアンバランス接続ができるRCA プラグは、通常「コールド（3番ピン）」　を「グランド（1番ピン）
」につなぎます。この接続は一般的にケーブル上で行います。

ご注意ください
スピーカーごとに2つのインプットを用いて、最大2つのソースに接続可能です。2つのインプット
（XLR と RCA)は同時に アクティブとなります。この機能を最大限に活用するには、不要なノイズ
を避けるため2つのソースのいずれかのみをオンにしてください。またモニタースピーカーを予めオ
フにしてからソースをオンまたはオフにしてください。

自動休止機能

SHAPE モニタースピーカーは「スタンバイ」モードが搭載されています。モニターがオンの場合、「スタンバイ」
モードが有効です。無効にするには、オーディオソースの音量を徐々に上げながらモニターに音声信号を送りま
す。音声信号が約30分間検知されない場合、モニターは自動的に「スタンバイ」モードに移行します。「スタンバ
イ」モードの場合、消費電力は0.5W以下です。

設置ポジション

SHAPE はニアフィールドスピーカーですので、リスナーに正面を向けて40㎝～2ｍ離れた位置に設置してくださ
い。ミキシングコンソールの上、またはスタンド上に設置することが可能ですが、いずれの場合もツイーターを
リスナーの耳と同じ高さに設置することを強くお勧めします。そのために必要ならば、通常の配置とは逆にツイ
ーターを下にすることも可能です。SHAPE スピーカーは垂直に設置し、リスナーに正面を向けてください。（図
E、F）

取扱説明書

E F

53

SHAPE

®

30°

110°

250°

330°

設置場所が決まったら、付属の高さ調節可能なスパイク
4点を用いればモニターと設置表面との機械的結合を大
いに削減することができます。またモニターの垂直方
向の調整も可能になります（図G）。各スピーカーの間
隔、左右の向きにより、レコーディングの精度の基本と
なるサウンドステージの幅、センタリング、全体的な一
貫性（左・中央・右）を調整することができます。

ステレオ・ポジション

リスニングポジション、左右のスピーカーの位置が正
三角形となるようにモニターを設置することをお勧め
します。（図H）

マルチチャンネル・ポジション

5.1構成の場合は、スピーカーをリスニングポイント
から等距離に、円形に設置することをお勧めします。
センターチャネルは0°、フロント右は30°、リア右
は110°、リア左は250°、センター左は330°に配
置します。（図I）

取扱説明書

G H

I

54

SHAPE

®

サウンドステージの高さの調整

リスニングポジションより高い位置にスピーカーを設置する場合、モニター裏面のスパイクの高さを調節してくだ
さい（図Ｊ、Ｋ）。
リスニングポジションより低い位置にスピーカーを設置する場合、モニターの前面にあるスパイク2つを用いて同様
の調整をしてください。

エージング

SHAPE スピーカーに使用されているトランスデューサは複雑な機械装置であり、その能力を最大限に発揮させるた
め、またお使いになる環境の温度や湿度に適応させるためにエージング期間を必要とします。この期間は条件に応
じて変化し、数週間に渡ることもあります。最初の数時間は大音量でスピーカーを聞かないようにしてください。
この手順をスピードアップさせるには、低周波数帯を強調した様々な音楽作品を中程度の音量で20時間ほどお聞
きになると良いでしょう。トランスデューサの特徴が安定すれば、Focal 製品の性能をフルに楽しむことができま
す。

取扱説明書

J K

55

SHAPE

®

の調節と接続について
1 – バランス
信号ソースのバランス接続ができるXLRプラグは、標準配線方式を用います。
1番ピン = グランド（シールド）
2番ピン = ホット（同相の信号）
3番ピン = コールド（逆相の信号）
この入力はバランスのソースの感度に対応する+4dBuの感度を有します。

2 – アンバランス
信号ソースのアンバランス接続ができるRCA プラグは、通常「コールド（3番ピン）」を「グランド（1番ピン）」
につなぎます。この接続は一般的にケーブル上で行います。この入力はアンバランスのソースの感度に対応する-10
dBVの感度を有します。アンバランス入力の感度はバランス入力より12 dB高いです。

3 - HPF
ハイパスフィルタスイッチにより、12 dB/オクターブのハイパスフィルタのオン・オフが可能になります。ステレ
オ構成（2.0）で使用する場合には、スイッチをFR（フルレンジ：ハイパスフィルタを無効にする）に設定するこ
とをお勧めします。Shape 40 はFRと80 Hzの２ポジションスイッチを搭載しています。Shape 50 65 と Twin
はFR、45、60、90 Hz の４ポジションスイッチを搭載しています。１つ以上のサブウーファーを備えたシステム
として使用する場合、またはリスニングルームが低周波数を増加させがちな場合は、45、60、80 （Shape 40）
または 90 Hz への設定をお勧めします。

4 - ON/OFF
ON/OFFスイッチで内蔵アンプの電源をオンまたはオフにします。ポジションをOFFからON に切り替えると、ス
ピーカーは「スタンバイ」モードになります。「スタンバイ」モードを無効にするには、音声信号をスピーカーに
送れば、スピーカーが信号を検知して自動的に「スタンバイ」から「オン」に移行します。

5 - LFシェルビング
LFシェルビング・ポテンショメータは250 Hz以下の音量補正をオンまたはオフにします。リスニングルームの音響
がこの周波数帯を自然に減衰させる場合は+2 または +3 dB、音響的に特に問題のない場合は0、スピーカーが壁際
や部屋の角に設置されている場合は-2、-4 または -6 dBに設定することをお勧めします。

取扱説明書

6- LMF EQ
LMF EQ・ポテンショメータは160 Hzの中心周波
数、Q値は1の音量補正をオンまたはオフにします。ス
ピーカーが机やコンソールおよび反射を引き起こす台の
上に設置されている場合は、-１、-２ または-３dBに設
定することをお勧めします。

7 - HFシェルビング
HFシェルビング・ポテンショメータは4.5 kHz以上の
音量補正をオンまたはオフにします。リスニングルーム
の音響がこの周波数帯を自然に減衰させる場合（音が響
かない環境）は+2 dB、音響的に特に問題のない場合は
0、リスニングルームの音響がこの周波数帯を自然に増
加させる場合（音が響く環境）は-2または -3 dBに設定
することをお勧めします。

56

SHAPE

®

8 - 電源ケーブル
付属の電源ケーブルを接続します。

9 - 壁掛け・天吊り
壁または天井、あるいは両方に設置できるよう、Shapeモニターにはネジ穴がついています。
Shape 40 モニターに添付のプレートを用いれば、K&M®のアクセサリを使用することができます。
Shape 40、50 、 65および Twinの中心距離は70㎜です。M6ねじをお使いください。

10 - テーブルレッグやマイクスタンドへの設置
Shape 40と Shape 50 の下部にはネジ穴があり、テーブルレッグやマイクスタンドに設置することができます。
ウィットねじ3/8" をお使いください。

11 – フロントのLEDランプ
スピーカーが「オフ」の場合、フロントパネルのLEDランプは消灯しています。On/Offスイッチでポジションが「
オフ」から「オン」に移行すると、緑色に点灯します。音声信号が検知されると、スピーカーは「スタンバイ」モ
ードから「オン」に移行し、LEDランプは緑色に点灯します。約30分間音声信号の受信がない場合、不要な電力消
費を避けるためスピーカーは自動的に「スタンバイ」モードに移行し、LEDランプは赤色に点灯します。「スタン
バイ」モードの場合、消費電力は0.5W以下です。「スタンバイ」を無効にする場合は、スピーカーに音声信号を送
ると、数秒で「スタンバイ」モードから「オン」に切り替わります。

合わせピンの詳細や、対応するK&M®の商品IDに関しては、次の表をご参照ください。

壁掛け 天吊り

マイクスタンド/テ-ブルレッグへ

の設置

Shape 40

マウントキット K&M® 24471 マウントキット K&M® 24496 マウントキット K&M® 232

Shape 50

マウントキットK&M® 24471 +

アダプタ K&M® 24359

マウントキット K&M® 24496

+ アダプタ K&M® 24359

マウントキット K&M® 232

Shape 65

マウントキット K&M® 24471 +

アダプタ K&M® 24357

マウントキット K&M® 24496

+ アダプタ K&M® 24357

-

Shape TWIN

マウントキット K&M® 24471 +

アダプタ K&M® 24357

マウントキット K&M® 24496

+ アダプタ K&M® 24357

-

取扱説明書

1

2

5

7

4

6

8

3

10

11

9

57

SHAPE

®

取扱説明書

システム SHAPE 40 SHAPE 50 SHAPE 65 SHAPE TWIN

・ 周波数応答 (+/- 3dB) 60 Hz - 35 kHz 50 Hz - 35 kHz 40 Hz - 35 kHz 40 Hz - 35 kHz

・ 最大SPL (音楽信号)

102 dB SPL
(ピーク @ 1 m)

106 dB SPL
(ピーク @ 1 m)

109 dB SPL
(ピーク @ 1 m)

110,5 dB SPL
(ピーク @ 1 m)

エレクトロニクス

・ インプット

- タイプ /インピーダンス

XLR : バランス 10 kOhms

- コネクタ RCA : アンバランス 10 kOhms と感度の補正

・ ミッドレンジ 25 W、AB級 60 W、AB級 80 W、AB級 2x80 W、AB級

・ 高周波増幅器 25 W、 AB級 25 W、 AB級 25 W、AB級 50 W、AB級

・ 自動休止機能

- スタンバイ・オン 30分間使用していない時

- スタンバイ・オフ 信号を検知>3 mV

・ 電源供給

- 電圧

220-240 V
(T500mAL / 250
Vヒューズ)
または 100-120 V
(T1,6AL / 250 V
ヒューズ)

220-240 V
(T800mAL / 250
Vヒューズ)
または 100-120 V
(T1.6AL / 250 Vヒ
ューズ)

220-240 V
(T1AL / 250 Vヒ
ューズ)
または 100-120 V
(T2AL / 250 Vヒ
ューズ)

220-240 V
(T2AL / 250 Vヒ
ューズ)
または 110-120 V
(3,15AL / 250 Vヒ
ューズ)

- 接続 IEC プラグと着脱式電源コード

・ 調節

- ハイパスフィルタ

調整可能
フルレンジ / 80Hz

調整可能
フルレンジ 45 / 60 / 90Hz

- 低音域 (0 - 250 Hz) 調整可能 +/-6 dB

- 中/低音域 (160 Hz、
Q=1)

調整可能+/-3 dB

- 高音域 (4.5 - 35
kHz)

調整可能+/-3 dB

- 電源オン・電源オフ リアパネルにオン・オフスイッチ

・ スタンバイモードの電力消費 < 0.5 W

・ ディスプレーと調節 電源オン・オフLEDランプとスタンバイモード

トランスデューサ

・ ウーファー

10 cm (4インチ)
Flax サンドイッチ
コーン

13 cm (5インチ)
Flax サンドイッチ
コーン

16.5 cm (6.5インチ)
Flax サンドイッチ
コーン

2x13 cm (5インチ)
Flax サンドイッチ
コーン

・ ツイーター 25 mm (1インチ) Mアルミニウム製ドーム

キャビネット

・ 素材

0.5インチ (12 mm)
MDF

0.6インチ (15 mm) MDF

・ 仕上げ ビニール、リアルウォールナット、ブラック塗料

・ ラバーフィート4個を含めた寸法 (高
さx幅x奥行)

257 x 161 x
200 mm
(10.1 x 6.3 x 7.9")

312 x 191 x
242 mm
(12.3 x 7.5 x 9.5")

355 x 218 x
285 mm
(14 x 8.6 x 11.2")

478 x 211 x
279 mm
(18.8 x 8.3 x 11“)

・ 重量 5 kg (11 lb) 6,5 kg (14.3 lb) 8,5 kg (18.7 lb) 11 kg (24 lb)

Élimination correcte de ce produit. Ce marquage indique que ce produit ne doit pas être
éliminé avec les autres déchets ménagers au sein de l’UE. Par mesure de prévention pour
l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour
favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez
utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a
été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité.

Correct Disposal of this product. This marking indicates that this product should not be
disposed with other household wastes throughout the EU. To prevent possible harm to the
environment or human health from uncontrolled waste disposal, recycle it responsibly to
promote the sustainable reuse of material resources. To return your used device, please use
the return and collection systems or contact the retailer where the product was purchased.
They can take this product for environmental safe recycling.

Disposición correcta del producto. Esta marca indica que este producto no debe desecharse
junto con otros residuos domésticos en la UE. Para evitar posibles daños sobre el medio
ambiente o la salud humana como consecuencia del vertido incontrolado de residuos, recíclelo
de manera responsable para fomentar la reutilización sostenible de los recursos materiales.
Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en
contacto con el minorista donde lo adquirió. Allí se encargarán del reciclaje seguro y ecológico
del producto.

제품의 올바른 폐기. 이 표시는 EU 지역에서 해당 제품을 일반쓰레기로 배출할 수 없음을 의미합니다.
무단 폐기물 투기로 인해 발생할 수 있는 인간 또는 환경에 대한 유해한 영향을 예방하기 위해 책임감을
가지고 재활용 및 자원의 지속가능한 재사용에 협조해주시기 바랍니다. 사용한 장비를 반환하려면
반환수거 시스템을 이용하거나 제품 구입처에 문의해 주십시오. 환경적으로 안전한 재활용을 위해
담당자가 제품을 수거해 갈 것입니다.

正确处置本产品。此标志表示：在欧洲境内，本产品不得与其他家庭垃圾一同处置。为防止不可控的废
品处理引起对环境或人体健康的损害，请认真回收处理，促进对物质资源的可持续重复使用。要回收您
用过的设备，请使用回收和收集系统或联系产品销售处的经销商。他们将负责此产品的环保回收。

当製品の現行廃棄法。当製品は、EU全土において他の家庭廃棄物と一緒に廃棄することはできないと
表示されています。非管理の廃棄物処理の環境あるいは人間の健康に起こり得る悪影響を避けるため
に、物質資源の持続可能な再利用を進めるよう責任を持ってリサイクルしてください。使用済機器を
返却するには、返却・収集システムを利用されるか当製品を購入された販売店にお問い合わせくださ
い。当製品は環境に安全にリサイクル処理されます。

• Apparatets stikprop skal tilsluttes en stikkontakt med jord, som giver forbindelse til stikproppens jord.

• Laite on liitettävä suojakoskettimilla varustettuun pistorasiaan.

• Apparatet må tilkoples jordet stikkontakt.

• Apparaten skall anslutas till jordat uttag.

Focal-JMlab® - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com

Tel. [phone] - Fax [phone] - SCBC180524/2 - codo1531
