Fnirsi SG-002 User guide [pl]

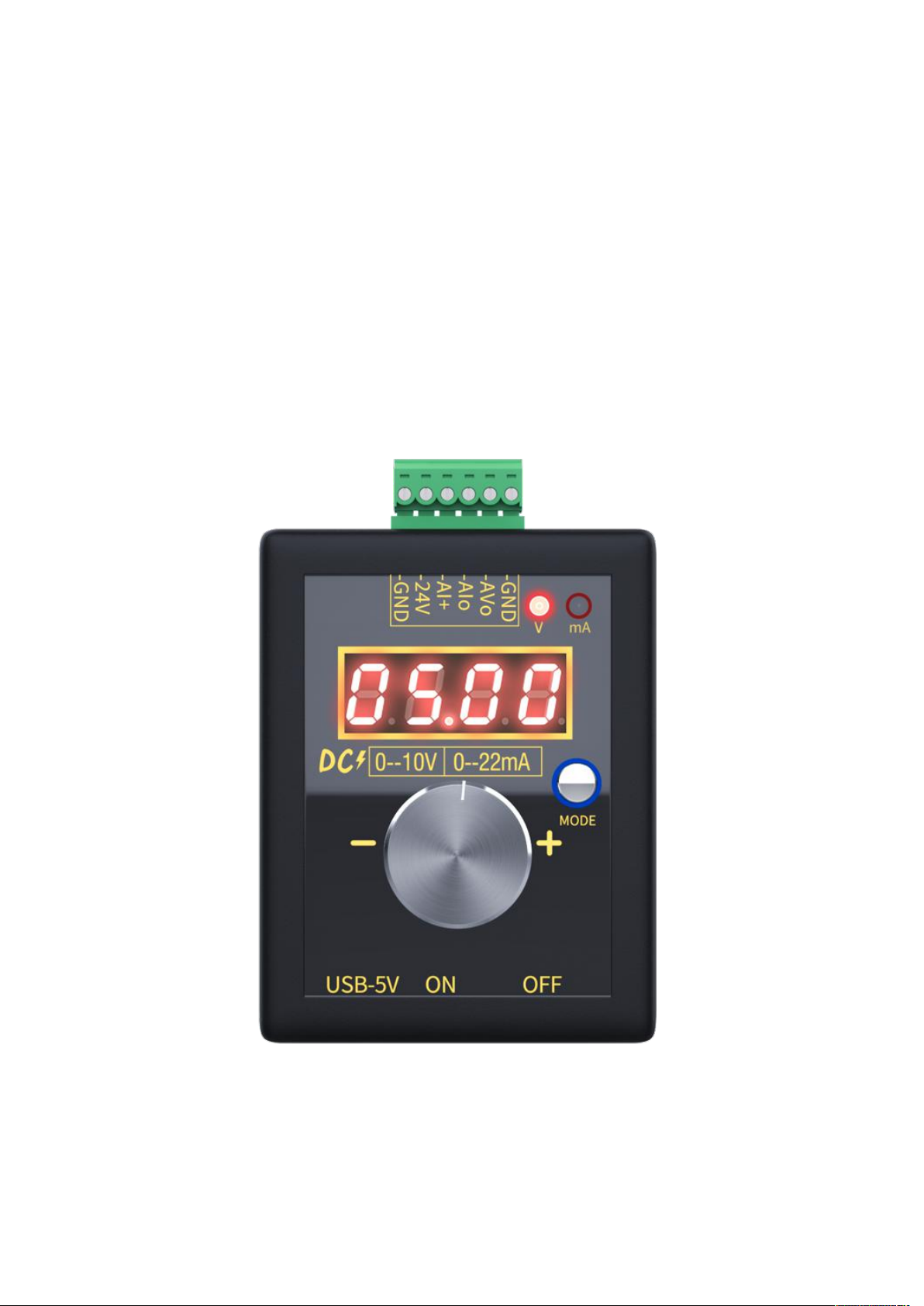

0-10V/0-22m A Źródło napięcia i prądu

generator sygnału Instrukcja

1. Indeks techniczny

1.1 Zewnętrzny zasilacz DC15-30V moc 1 w (bez ładowania)/5 W (ładowanie);

1.2 Pojemność baterii litowej 3,7 V 1100 mAh, maksymalny prąd ładowania 0,8 A

(opcjonalnie);

1.3 Zewnętrzny prąd microUSB-5V 0,2A (bez ładowania)/1A (ładowanie);

1.4 Napięcie wyjściowe jest regulowane w zakresie O-10 V, dokładność po kalibracji

wynosi 0,01 V, a maksymalny prąd wynosi 20 mA;

1.5 Wyjście prądowe jest regulowane w zakresie O-22mA, dokładność po

kalibracji wynosi 0,01mA, rezystancja próbkowania prądu nie przekracza 500

omów;

1.6 Cyfrowa tuba wyświetla 4 cyfry, dwa miejsca po przecinku;

1.7 Pokrętło enkodera 1 koło: 30 impulsów;

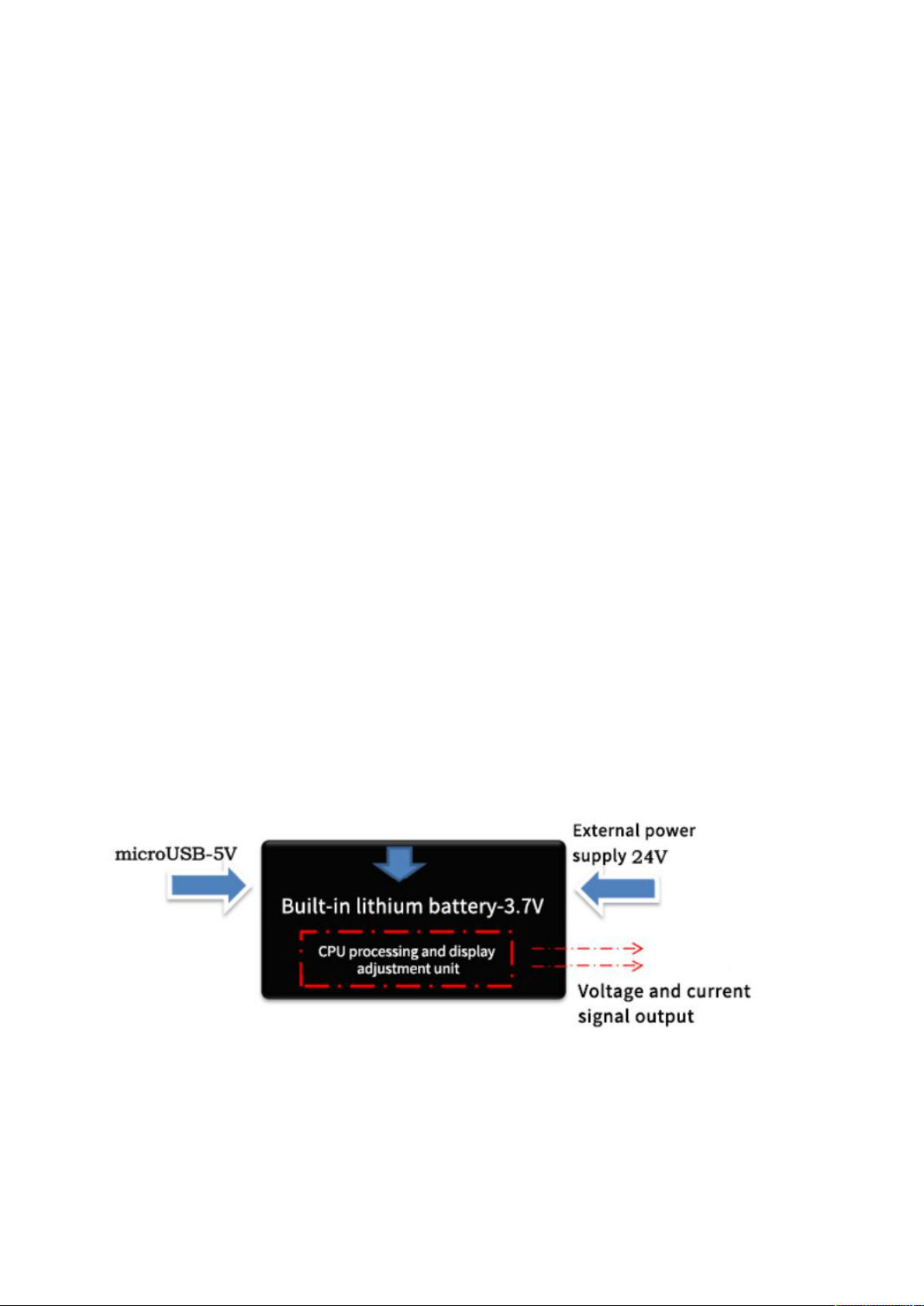

2. Zasilanie

3 metody zasilania, o ile jedna jest używana, może działać i można ją

jednocześnie podłączyć;

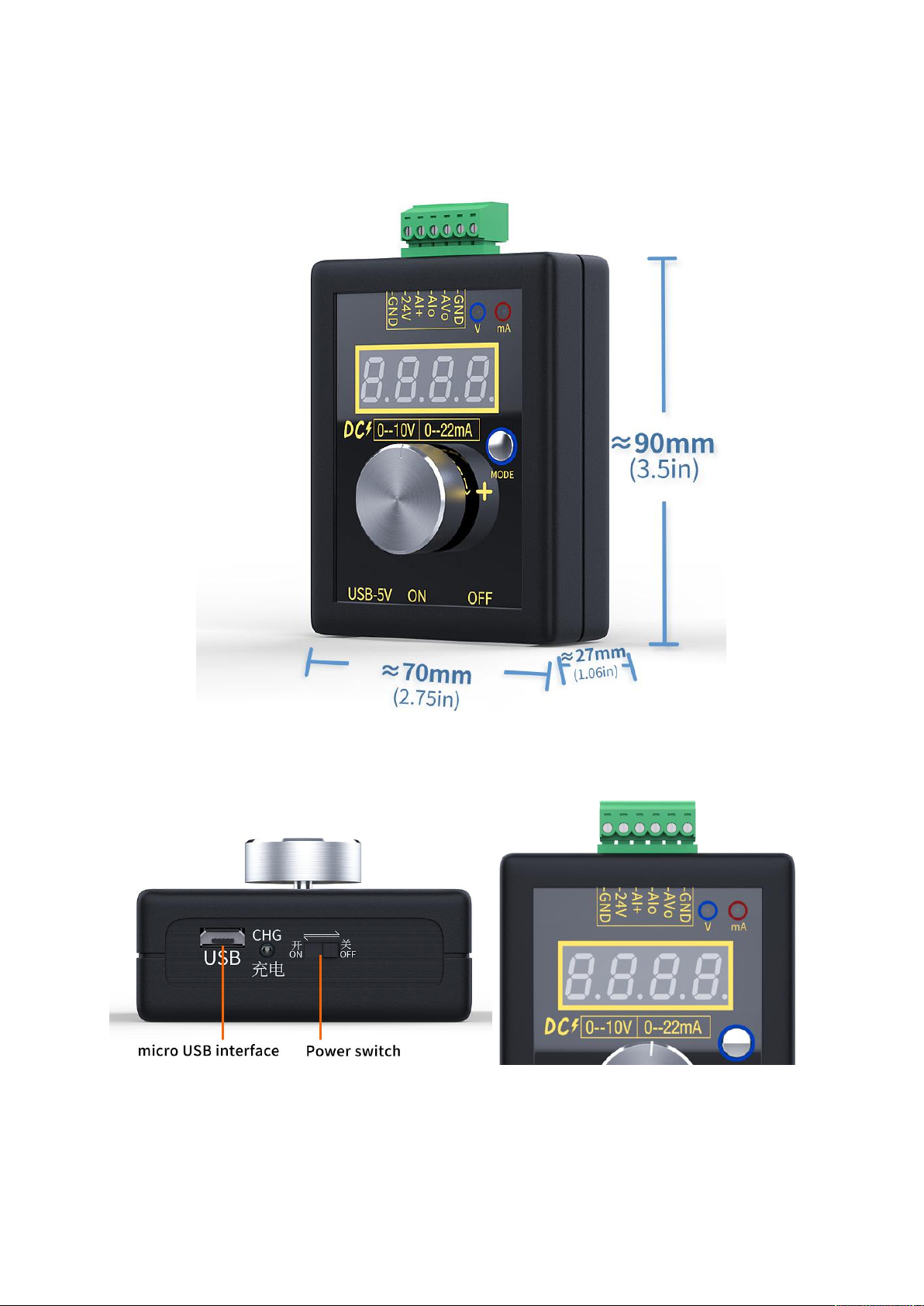

3.Wymiary

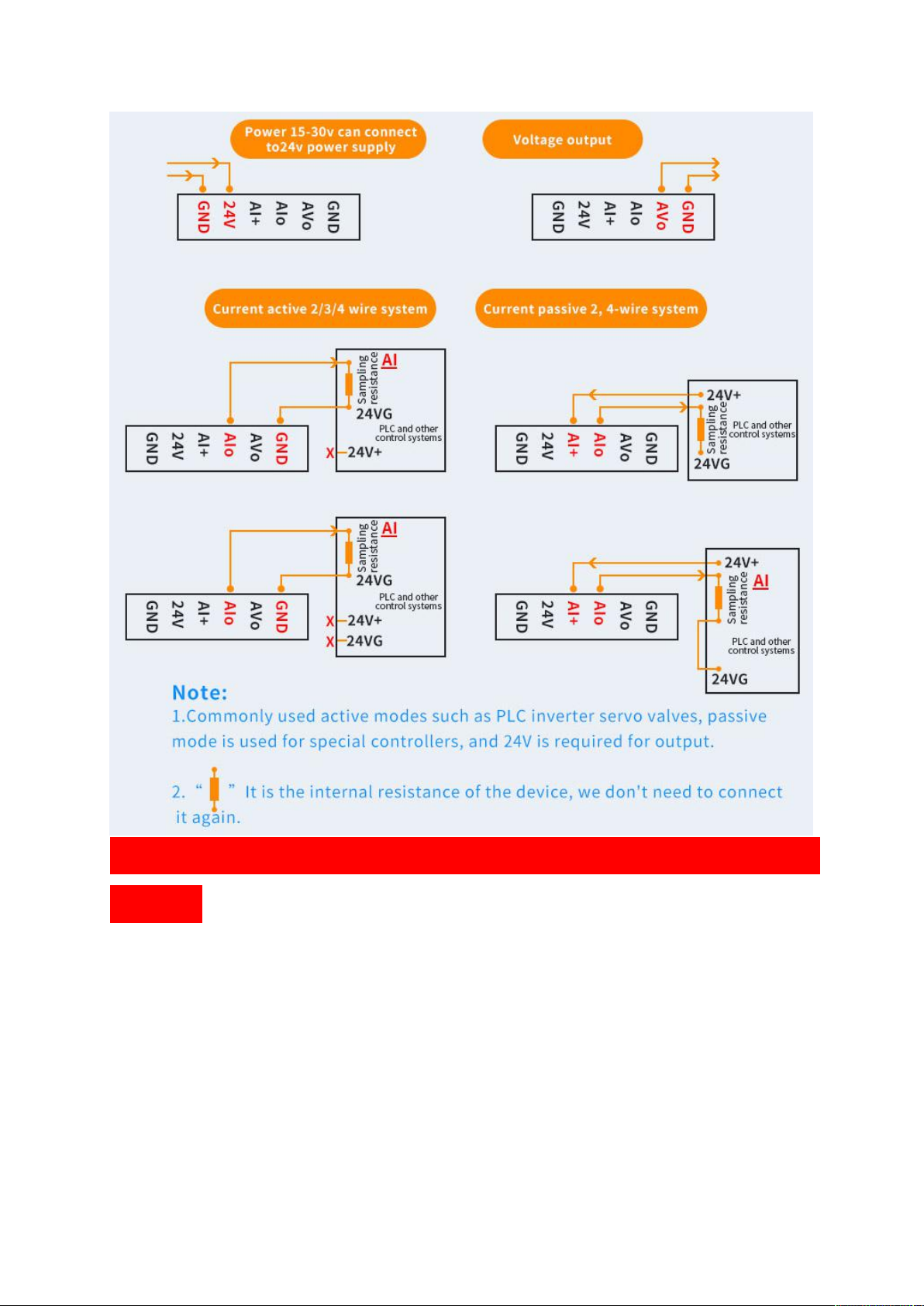

4. Schemat połączeń

Jak ocenić, czy jest to połączenie aktywne czy pasywne? Typowe metody są

następujące:

1 :Zobacz wewnętrzny dokument schematyczny urządzenia, I+ to 24V+,jest to

połączenie pasywne; I-jest 24VG,to jest aktywne połączenie;

2 :Za pomocą multimetru zmierz napięcie między I+ i I-=0 V to aktywne

połączenie=24 V to aktywne połączenie;

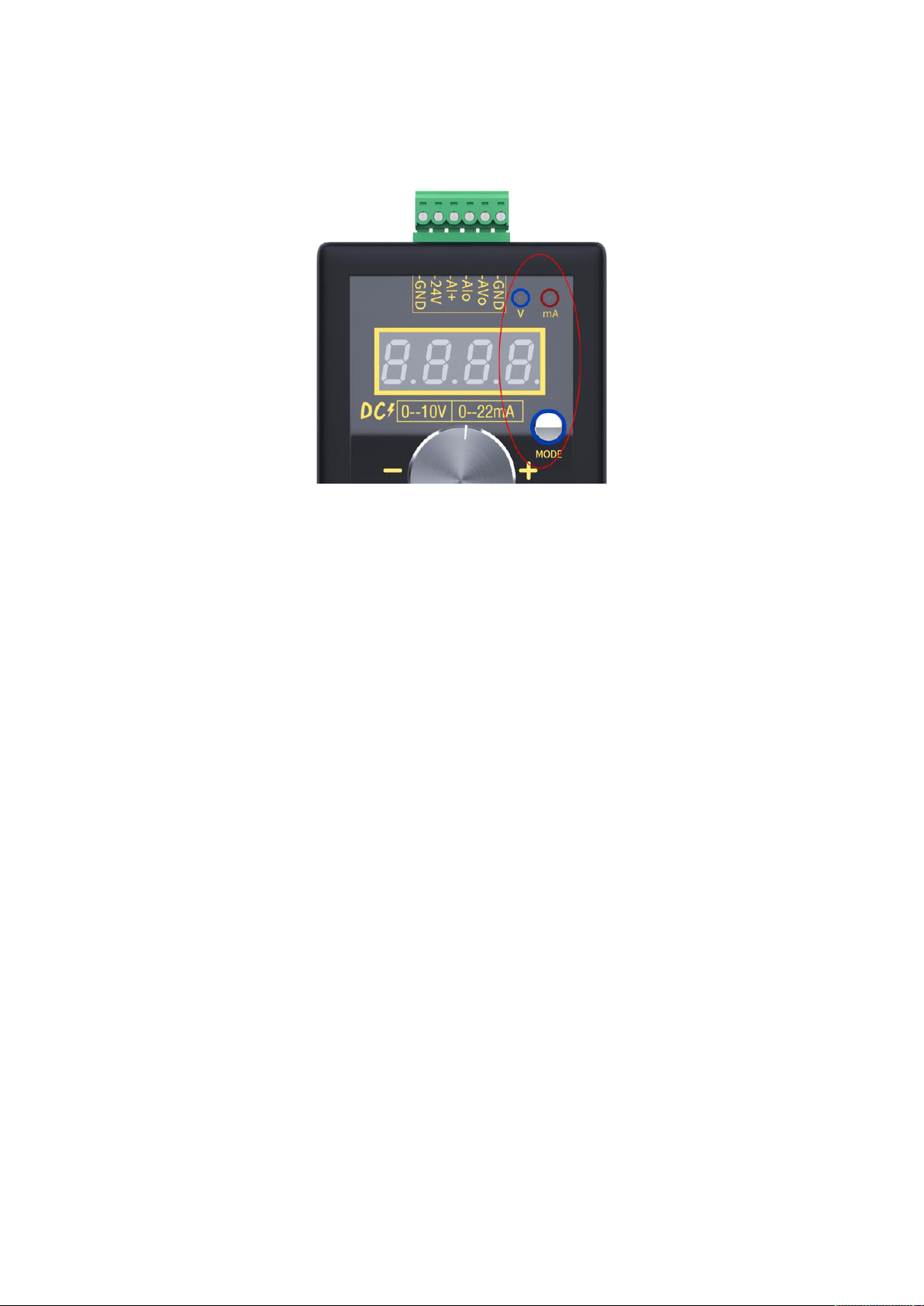

5. Przełączanie napięcia/prądu

Naciśnij przycisk MODE, jeden przełącznik kluczykowy, aby dostosować tryb

napięcia i prądu;;Wskaźnik pokazuje, w jakim jest stanie,Działanie systemu

odpowiada trybowi pracy;Oryginalny tryb po przełączeniu będzie nadal

wyprowadzany,Po prostu nie jest w stanie przystosowania;

6. Działanie systemu (gdzie "OK<klawisz potwierdzenia>" to:Wciśnij pokrętło w

dół,Przekręć zgodnie z ruchem wskazówek zegara do „+< DODAJ >” ,,

Obrót w lewo ” –< zmniejszenie> ”) :

6.1 Na ekranie normalnej pracy krótko naciśnij klawisz potwierdzenia, aby zapisać wartość

wyjściową; ,Po odpuszczeniu,Wyświetlacz ekranu "...", pomyślnie zapisany, po następnym

uruchomieniu, wartość wyjściowa to ta zapisana wartość;;Podczas debugowania sprzętu,

Musimy losowo dostosować wartość wyjściową,Po prostu nie't naciśnij pokrętło enkodera,Po

ponownym uruchomieniu oryginalna wartość zostanie zapisana;

6.2 Ustawienia parametrów:

6.2.1 Na ekranie normalnej pracy naciśnij i przytrzymaj przycisk potwierdzenia przez 2

Sekundy, wprowadź stan ustawień! ,Pokaz”F001”(numer parametru 001);

6.2.2 Obróć pokrętło, aby zmienić numer parametru (Pierwszy wpis F002 Najpierw

musisz wprowadzić hasło password„+ - - + （Obróć pokrętło”)；

6.2.3 Interfejs numeru parametru,Naciśnij klawisz potwierdzenia, aby wprowadzić

odpowiednie ustawienie wartości parametru;,Obróć pokrętło, aby zmienić

parametry;

6.2.4 Naciśnij klawisz potwierdzenia, aby zapisać parametry,Wyjdź z ustawień parametrów,

Wyświetl następny numer parametru(Nie wprowadzono hasła, po ustawieniu

wartości F001 przejdzie do normalnego ekranu pracy);

6.2.5 Obróć pokrętło bezpośrednio do ostatniego numeru parametru, naciśnij przycisk OK,

ustawianie jest zakończone i przejdź do normalnego ekranu pracy;

6.2.6 Jeśli na ekranie ustawień parametrów nie zostanie wykonana żadna operacja przez ponad

10 sekund, nastąpi wyjście ze stanu ustawień i przejście do ekranu normalnej pracy;

6.3 Na przykład:

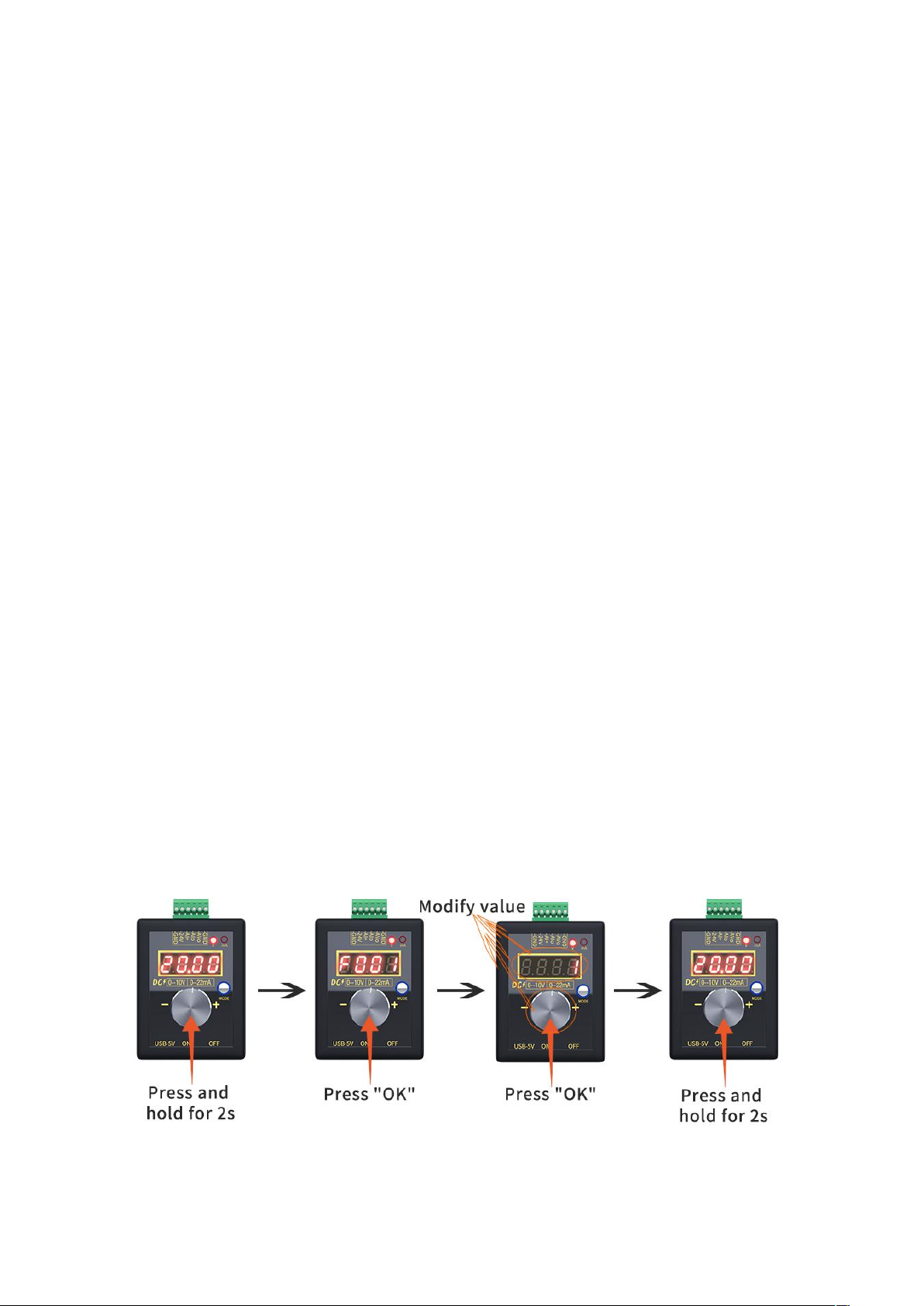

6.3.1 Zmiana trybu regulacji zgrubnej i dokładnej

„F001”

Rysunek 1→2: naciśnij i przytrzymaj pokrętło przez 2 sekundy,Wprowadź stan ustawień,Pokaz

“F001”;

Rysunek 2→3: naciśnij "OK",Ustaw wartość „F001”设,Obróć pokrętło, aby go zmodyfikować;

Rysunek 3→4: naciśnij "OK",Wyjdź ze stanu ustawień po zapisaniu,Wejdź w normalny stan regulacji;

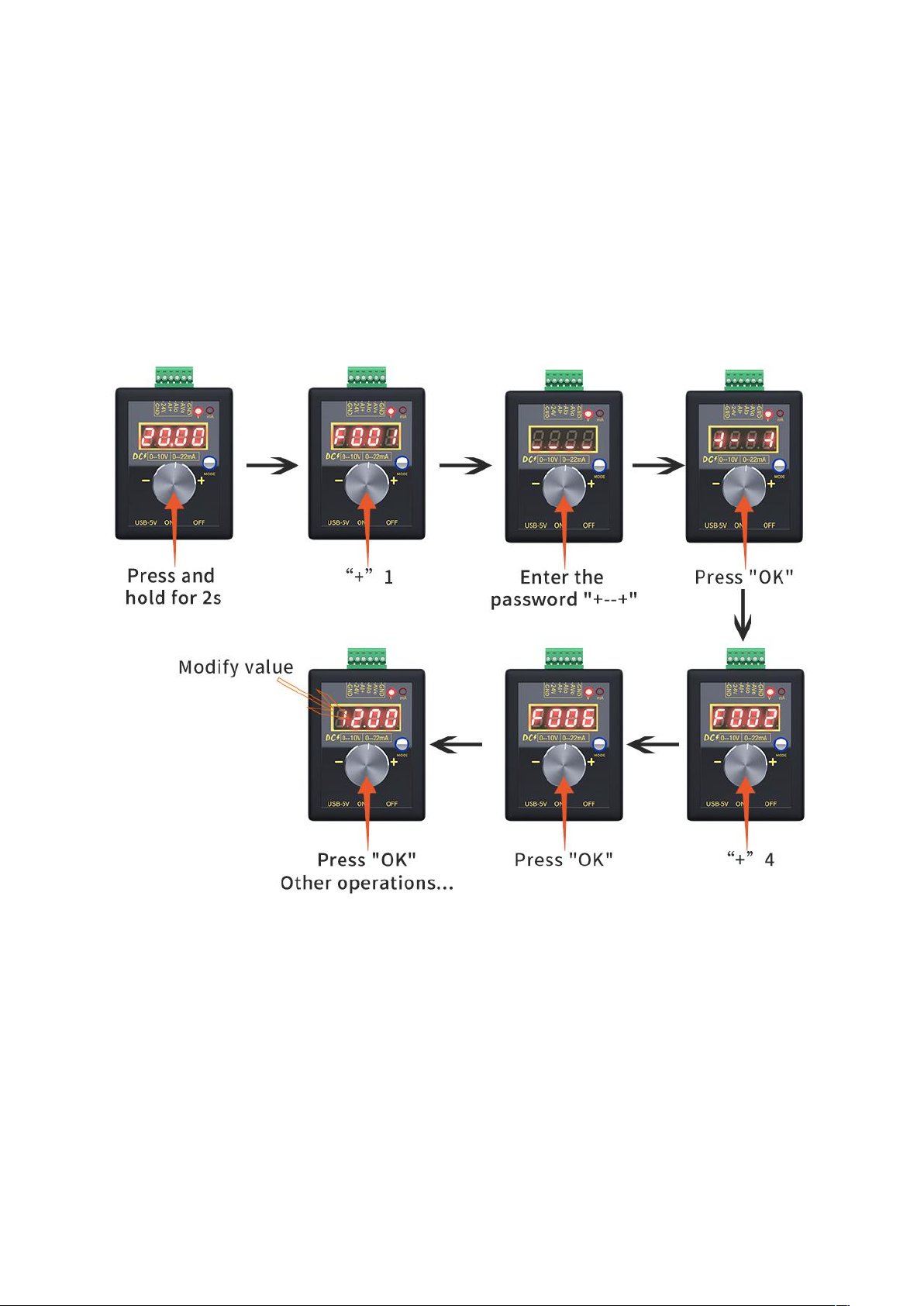

6.3.2 Zmiana wartości kalibracji „F006”(To'Najlepiej najpierw dostosować wyjście do 10 V lub 20 mA, a

następnie przeprowadzić ponowną kalibrację )

Rysunek 1→2:Naciśnij i przytrzymaj pokrętło przez 2 sekundy,Wprowadź stan ustawień,

Wyświetl „F001”;

Rysunek 2→3:„+”1 impuls,Wyświetlacz „- - - -”;

Rysunek 3→4:Wprowadź hasło „+ - - +”,Wyświetlacz „= = = =”;

Rysunek 4→5:Naciśnij „OK”, jeśli hasło zostało wprowadzone poprawnie, wyświetli się

„F002”, w przeciwnym razie wyświetli się „Err”, aby wyjść, może wystąpić błąd, proszę

wprowadź go ponownie;

Rysunek 5→6:Obróć pokrętło „+”, aby wyświetlić „F006”;

Rysunek 6→7:Naciśnij "OK", Enter, aby ustawić wartość parametru "F006", następnie zmodyfikuj tę

wartość, ustaw rzeczywistą wartość wyjściową równą wartości wyświetlanej przed wejściem w stan

ustawień;

Rysunek 7→:Naciśnij „OK”, aby zapisać, lub automatycznie wyjdź ze stanu ustawień po 10

sekundach bezczynności, a parametry nie zostaną zapisane;

6.4 W trybie regulacji napięcia wprowadź ustawienie napięcia, tabela

opisów parametrów:

6.5 Wprowadź F002, najpierw musisz wprowadzić hasło”+ - - +(Obróć pokrętło na

pokaz----)"

NIE.
F001

F002
F003
F004

F005

F006

Opis

Szorstki

regulacja LUB
Strojenie

Tryb wyjścia

Tryb wyświetlania

Zgrubny

dostosowanie

tryb plus i

wartość ujemna

/Na impuls

Strojenie

tryb dodawania przecinka dziesiętnego (1-50) i

odejmowania

/Na impuls

Wynik

kalibrowanie

wartość

Wprowadzenie

0: Regulacja zgrubna 1: Dostrajanie

0:0-10V 1:2-10V 2:0-5V 3:1-5V 4:0-3,3V

0:Rzeczywiste napięcie 1:Procent 0-100,0 2:50HZ

1-50 Plus i minus liczby dla każdego impulsu,Pojęcie 1
punktu dziesiętnego (1-50)×10

1-50 Plus i minus liczby dla każdego impulsu,Nie 1

- 999 -- +999 Tylko do celów wewnętrznych, Zachowaj

ostrożność podczas modyfikacji

Domyślna

0

0
0

F007

Cyfrowy

jasność

rura 1-8 :Poziom 1 to najciemniejszy, poziom 8 to najjaśniejszy 1

6,6 W trybie prądu regulacji wprowadź aktualne ustawienie,

6.7 Tabela opisu parametrów: najpierw musisz wprowadzić hasło „+ - -

+ (Obróć pokrętło, aby wyświetlić ----)”

NIE.
F001

F002
F003
F004

F005

F006

Opis Wprowadzenie

Szorstki

Regulacja zgrubna 1: Dostrajanie

0:

regulacja LUB
Strojenie

Tryb wyjścia

Tryb wyświetlania

Zgrubny

dostosowanie

0:0-20mA 1:4-20mA 2:0-22mA

0: prąd rzeczywisty 1: procent 0-100.02: 50 HzH

1-50 Plus i minus liczby dla każdego impulsu,Pojęcie 1
punktu dziesiętnego (1-50)×10

tryb plus i

wartość ujemna/per

puls

Strojenie

tryb dodawania przecinka dziesiętnego (1-50) i

odejmowania

/Na impuls

Wynik

kalibrowanie

wartość

1-50 Plus i minus liczby dla każdego impulsu,Nie 1

-999 -- +999 ,Tylko do celów wewnętrznych,Proszę być

ostrożnym przy modyfikacji, około 20mA!±4mA

Domyślna

0

0
0

F007

Cyfrowy

rura 1-8 : Poziom 1 to najciemniejszy, poziom 8 to najjaśniejszy 1

jasność

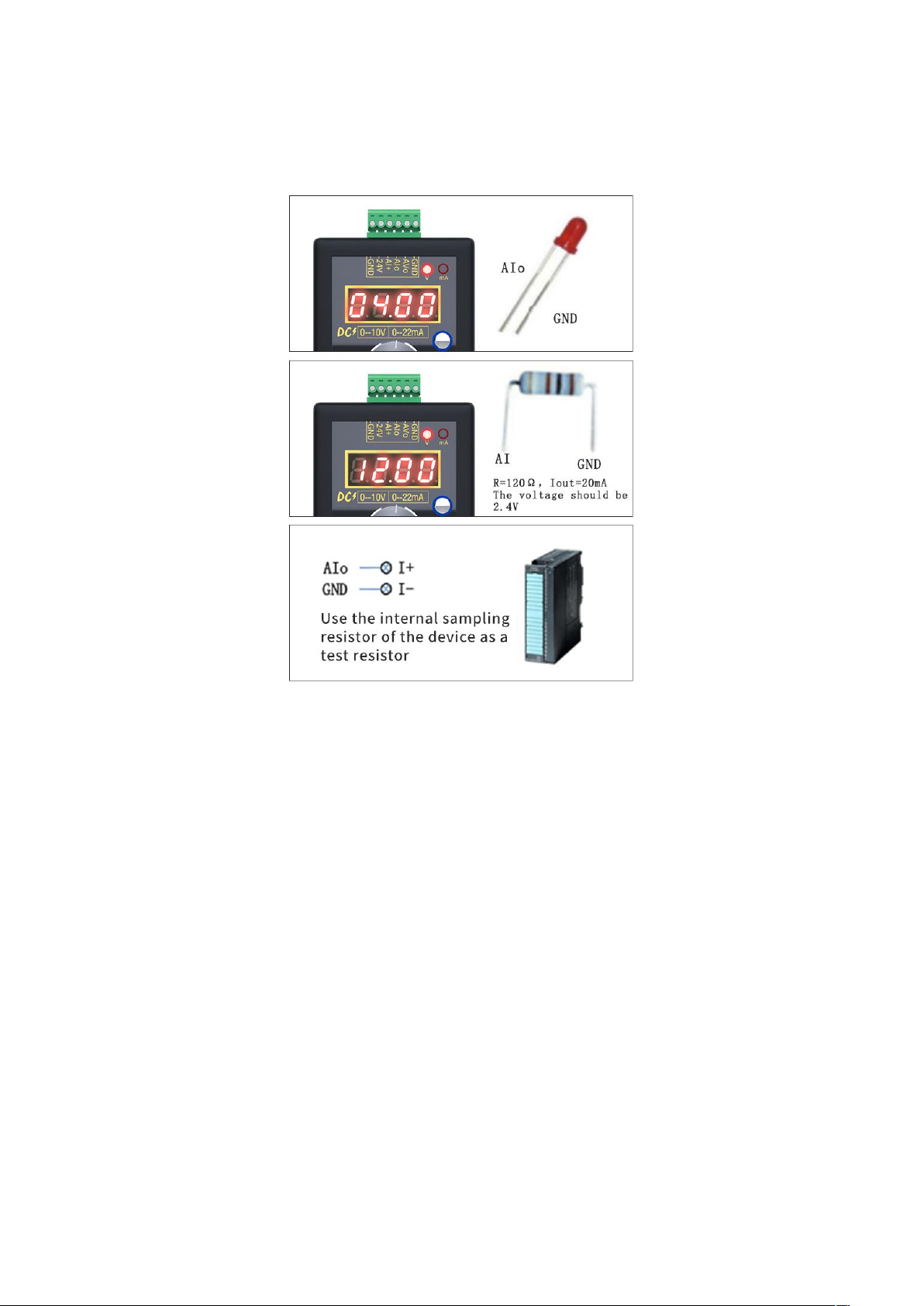

7 Metoda testowania wyjścia prądowego: AIo GND

Często spotykamy osoby, które twierdzą, że przy pomiarze prądu nie ma prądu. W

rzeczywistości amperomierz jest zepsuty, przekładnia jest niewłaściwa lub włożono zły

otwór. Wewnątrz multimetru znajduje się bezpiecznik do pomiaru prądu. Jest to łatwe

do wysadzenia, dlatego stosujemy metodę pomiaru napięcia. Sprawdź przejście

generatora sygnału w następujący sposób:

7.1 Najprostsza metoda: włącz zasilanie, bezpośrednio zmierz napięcie między AIo i

GND, gdy nie ma obciążenia, =0V jest wadliwe, w przeciwnym razie 99% może nie

stanowić problemu, ponieważ gdy jest napięcie do pomiaru prądu, jest ono równoważne

do zwarcia i na pewno będzie prąd ;

7.2 Podłącz wskaźnik LED, jeśli jasność zmienia się wraz z regulacją, to wyjście

prądowe generatora sygnału nie stanowi problemu;

7.3 Podłącz rezystor 50-300 omów do AIo GND. Jeśli jest napięcie i spełnia ono

„Napięcie = Prąd X Rezystancja”, napięcie zmieni się wraz z regulacją, wtedy wyjście

prądowe generatora sygnału nie stanowi problemu;

7.4 Jeśli jest sterownik PLC/inwerter, zmierz rezystancję między I+ i I-. Jeśli wynosi

od 50 do 300 omów, możesz użyć go jako rezystancji testowej. Podłącz AIo do I+,

GND do I- i zmierz napięcie. Jeśli jest napięcie i Satisfy "Voltage = Current X

Resistance", napięcie zmieni się wraz z regulacją, wtedy wyjście prądowe

generatora sygnału nie stanowi problemu;

8 UWAGA:

8.1

8,2

8,3

instrument działa nienormalnie lub nawet ulega uszkodzeniu;

Proszę uważnie przeczytać tę instrukcję przed użyciem;

Wyłącz zasilanie przed okablowaniem

Przekroczenie zakresu wskazanego we wskaźnikach technicznych może spowodować
