FMK D-Sub User Manual [de, en]

High Density Connectors

High Density Steckverbinder

Product Description

Produktbeschreibung

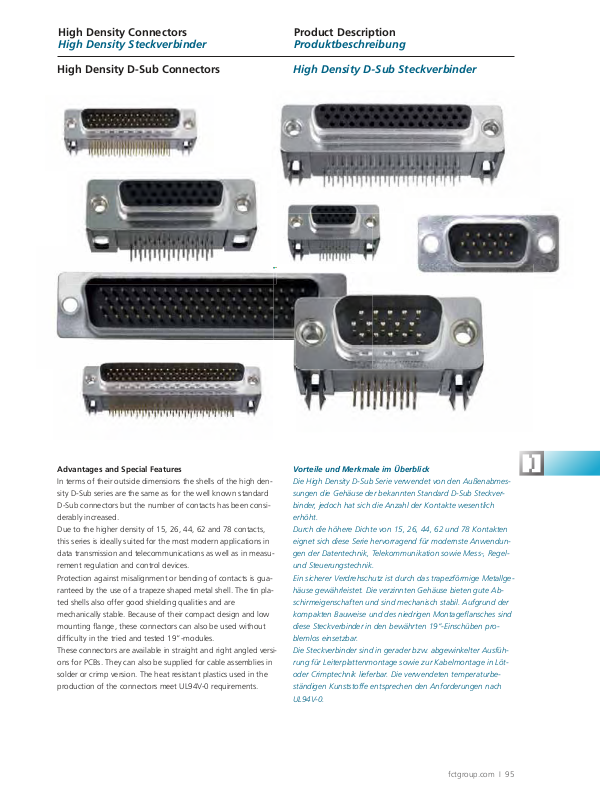

High Density D-Sub Connectors

High Density D-Sub Steckverbinder

Advantages and Special Features

In terms of their outside dimensions the shells of the high den­sity D-Sub series are the same as for the well known standard
D-Sub connectors but the number of contacts has been consi­derably increased.
Due to the higher density of 15, 26, 44, 62 and 78 contacts,
this series is ideally suited for the most modern applications in
data transmission and telecommunications as well as in measu­rement regulation and control devices.
Protection against misalignment or bending of contacts is gua­ranteed by the use of a trapeze shaped metal shell. The tin pla­ted shells also offer good shielding qualities and are
mechanically stable. Because of their compact design and low
mounting flange, these connectors can also be used without
difficulty in the tried and tested 19”-modules.
These connectors are available in straight and right angled versi­ons for PCBs. They can also be supplied for cable assemblies in
solder or crimp version. The heat resistant plastics used in the
production of the connectors meet UL94V-0 requirements.

Vorteile und Merkmale im Überblick

Die High Density D-Sub Serie verwendet von den Außenabmes­sungen die Gehäuse der bekannten Standard D-Sub Steckver­binder, jedoch hat sich die Anzahl der Kontakte wesentlich
erhöht.
Durch die höhere Dichte von 15, 26, 44, 62 und 78 Kontakten
eignet sich diese Serie hervorragend für modernste Anwendun­gen der Datentechnik, Telekommunikation sowie Mess-, Regel­und Steuerungstechnik.
Ein sicherer Verdrehschutz ist durch das trapezförmige Metallge­häuse gewährleistet. Die verzinnten Gehäuse bieten gute Ab­schirmeigenschaften und sind mechanisch stabil. Aufgrund der
kompakten Bauweise und des niedrigen Montageflansches sind
diese Steckverbinder in den bewährten 19“-Einschüben pro­blemlos einsetzbar.
Die Steckverbinder sind in gerader bzw. abgewinkelter Ausfüh­rung für Leiterplattenmontage sowie zur Kabelmontage in Löt­oder Crimptechnik lieferbar. Die verwendeten temperaturbe­ständigen Kunststoffe entsprechen den Anforderungen nach
UL94V-0.

fctgroup.com I 95

High Density Connectors

D

B

A

E

C

3

0.118

0.189

4.8

0.197

5

0.9

0.035

G

2.8

0.11

5.9

±0.2

0.232

±0.008

F

Order Number Shell Size Number of Contacts ABCDEF G

Bestellnummer Gehäusegröße Polzahl ±0,4 +0,2 ±0,15 +0,2 ±0,4 ±0,3 ±0,3

(±0.016) (+0.008) (±0.006) (+0.008) (±0.016) (±0.012) (±0.012)

30,8 16,9 25,0 8,2 12,5 10,8 19,3

(1.213) (0.665) (0.984) (0.323) (0.492) (0.425) (0.760)

39,1 25,2 33,3 8,2 12,5 10,8 27,5

(1.539) (0.992) (1.311) (0.323) (0.492) (0.425) (1.083)

53,0 38,9 47,0 8,2 12,5 10,8 41,3

(2.087) (1.531) (1.852) (0.323) (0.492) (0.425) (1.626)

69,3 55,3 63,5 8,2 12,5 10,8 57,7

(2.728) (2.177) (2.500) (0.323) (0.492) (0.425) (2.272)

66,9 52,8 61,1 11,0 15,4 13,7 55,3

(2.634) (2.079) (2.406) (0.433) (0.606) (0.539) (2.177)

Dimensions in mm (inch) - Abmessungen in mm (inch)

CT50-78P

15

26

44

62

78

CT09-15P

CT15-26P

CT25-44P

CT37-62P

5

1

2

3

4

High Density Steckverbinder

Product Description

Produktbeschreibung

Pin: Solder Pot Termination

Dimensions

Abmessungen

Stift: Löttopfanschluss

Pin Connector, Front View

Stiftsteckverbinder, Frontansicht

Stamped contacts
(wire size: max. AWG 22)

Gestanzte Kontakte
(Drahtgröße: max. AWG 22)

96 I connecting is our business

High Density Connectors

B

C

D

E

3

0.118

A

0.11

2.8

0.197

5

G

0.9

0.035

4.8

0.189

5.9

±0.2

0.232

±0.008

F

Order Number Shell Size Number of Contacts ABCDEFG

Bestellnummer Gehäusegröße Polzahl ±0,4 -0,2 ±0,15 -0,2 ±0,4 ±0,3 ±0,3

(±0.016) (-0.008) (±0.006) (-0.008) (±0.016) (±0.012) (±0.012)

30,8 16,4 25,0 8,0 12,5 10,8 19,3

(1.213) (0.646) (0.984) (0.315) (0.492) (0.425) (0.760)

39,1 24,7 33,3 8,0 12,5 10,8 27,5

(1.539) (0.972) (1.311) (0.315) (0.492) (0.425) (1.083)

53,0 38,5 47,0 8,0 12,5 10,8 41,3

(2.087) (1.516) (1.852) (0.315) (0.492) (0.425) (1.626)

69,3 54,9 63,5 8,0 12,5 10,8 57,7

(2.728) (2.161) (2.500) (0.315) (0.492) (0.425) (2.272)

66,9 52,5 61,1 10,8 15,4 13,7 55,3

(2.634) (2.067) (2.406) (0.425) (0.606) (0.539) (2.177)

Dimensions in mm (inch) - Abmessungen in mm (inch)

CT50-78S

15

26

44

62

78

CT09-15S

CT15-26S

CT25-44S

CT37-62S

5

1

2

3

4

High Density Steckverbinder

Product Description

Produktbeschreibung

Socket: Solder Pot Termination

Dimensions

Abmessungen

Buchse: Löttopfanschluss

Socket Connector, Front View

Buchsensteckverbinder, Frontansicht

Stamped contacts
(wire size: max. AWG 22)

Gestanzte Kontakte
(Drahtgröße: max. AWG 22)

fctgroup.com I 97

High Density Connectors

D

B

A

E

C

3

0.118

0.024

0.6

0.9

0.035

G

5.5

0.217

9.5

0.374

F

5.9

±0.2

0.232

±0.008

16.3

0.642

Order Number Shell Size Number of Contacts ABC D E F GH J

Bestellnummer Gehäusegröße Polzahl ±0,4 +0,2 ±0,15 +0,2 ±0,4 ±0,3 ±0,3

(±0.016) (+0.008) (±0.006) (+0.008) (±0.016) (±0.012) (±0.012)

30,8 16,9 25,0 8,2 12,5 10,8 19,3 7,10 2,29

(1.213) (0.665) (0.984) (0.323) (0.492) (0.425) (0.760) (0.280) (0.090)

39,1 25,2 33,3 8,2 12,5 10,8 27,5 6,80 2,29

(1.539) (0.992) (1.311) (0.323) (0.492) (0.425) (1.083) (0.268) (0.090)

53,0 38,9 47,0 8,2 12,5 10,8 41,3 7,00 2,29

(2.087) (1.531) (1.852) (0.323) (0.492) (0.425) (1.626) (0.276) (0.090)

69,3 55,3 63,5 8,2 12,5 10,8 57,7 7,00 2,42

(2.728) (2.177) (2.500) (0.323) (0.492) (0.425) (2.272) (0.276) (0.095)

66,9 52,8 61,1 11,0 15,4 13,7 55,3 7,60 2,42

(2.634) (2.079) (2.406) (0.433) (0.606) (0.539) (2.177) (0.299) (0.095)

Dimensions in mm (inch) - Abmessungen in mm (inch)

CT50-78P1

15

26

44

62

78

CT09-15P1

CT15-26P1

CT25-44P1

CT37-62P1

5

1

2

3

4

High Density Steckverbinder

Product Description

Produktbeschreibung

Pin: Straight PCB Termination

Dimensions

Abmessungen

Stift: Gerader Leiterplattenanschluss

Pin Connector, Front View

Stiftsteckverbinder, Frontansicht

Stamped contacts

Gestanzte Kontakte

PCB Hole Pattern (Mounting Side)

Leiterplattenlochbild (Bestückungsseite)

98 I connecting is our business

Hole Pattern 15 Contacts

Lochbild 15-polig

Hole Pattern 26, 44 and 62 Contacts

Lochbild 26-, 44- und 62-polig

Hole Pattern 78 Contacts

Lochbild 78-polig

High Density Connectors

D

B

A

E

3

0.118

C

0.374

9.5

0.217

5.5

0.9

0.035

0.6

0.024

G

0.642

16.3

F

5.9

±0.2

0.232

±0.008

Order Number Shell Size Number of Contacts ABC D E F GH J

Bestellnummer Gehäusegröße Polzahl ±0,4 -0,2 ±0,15 -0,2 ±0,4 ±0,3 ±0,3

(±0.016) (-0.008) (±0.006) (-0.008) (±0.016) (±0.012) (±0.012)

30,8 16,4 25,0 8,0 12,5 10,8 19,3 7,1 2,3

(1.213) (0.646) (0.984) (0.315) (0.492) (0.425) (0.760) (0.280) (0.090)

39,1 24,7 33,3 8,0 12,5 10,8 27,5 6,8 2,3

(1.539) (0.972) (1.311) (0.315) (0.492) (0.425) (1.083) (0.268) (0.090)

53,0 38,5 47,0 8,0 12,5 10,8 41,3 7,0 2,3

(2.087) (1.516) (1.852) (0.315) (0.492) (0.425) (1.626) (0.276) (0.090)

69,3 54,9 63,5 8,0 12,5 10,8 57,7 7,0 2,4

(2.728) (2.161) (2.500) (0.315) (0.492) (0.425) (2.272) (0.276) (0.095)

66,9 52,5 61,1 10,8 15,4 13,7 55,3 7,6 2,4

(2.634) (2.067) (2.406) (0.425) (0.606) (0.539) (2.177) (0.299) (0.095)

Dimensions in mm (inch) - Abmessungen in mm (inch)

5

1

2

3

4

CT50-78S1

15

26

44

62

78

CT09-15S1

CT15-26S1

CT25-44S1

CT37-62S1

High Density Steckverbinder

Product Description

Produktbeschreibung

Socket: Straight PCB Termination

Dimensions

Abmessungen

Buchse: Gerader Leiterplattenanschluss

Socket Connector, Front View

Buchsensteckverbinder, Frontansicht

Stamped contacts

Gestanzte Kontakte

PCB Hole Pattern (Mounting Side)

Leiterplattenlochbild (Bestückungsseite)

Hole Pattern 15 Contacts

Lochbild 15-polig

Hole Pattern 26, 44 and 62 Contacts

Lochbild 26-, 44- und 62-polig

Hole Pattern 78 Contacts

Lochbild 78-polig

fctgroup.com I 99

High Density Connectors

4-40 UNC-2B; M3

C

B

0.028

0.7

8.2

0.323

A

5.9

±0.02

0.232

±0.0008

11.44

0.45

8.9

0.35

13.98

0.55

0.492

12.5

3.8

0.15

16

0.63

1

J

C

0.35

8.9

0.1

2.54

3.18

0.125

H

2.54

0.1

1.2

0.047

1

0.047
J

C

1.2

3.18

0.125

H

2.54

0.1

2.54

0.1

8.9

0.35

Shell Size Number of Contacts ABCH J

Gehäusegröße Polzahl

Grounding Brackets
with Snap-in

Grounding Brackets
with Snap-in

Grounding Brackets
without Snap-in

Snap-in Massewinkel Snap-in Massewinkel

Massewinkel ohne
Snap-in

±0,4 +0,2 ±0,15

4-40 UNC-2B M3 4-40 UNC-2B (±0.016) (+0.008) (±0.006)

30,8 16,9 25,0 7,10 2,29

(1.213) (0.665) (0.984) (0.280) (0.090)

39,1 25,2 33,3 6,80 2,29

(1.539) (0.992) (1.311) (0.268) (0.090)

53,0 38,9 47,0 7,00 2,29

(2.087) (1.531) (1.852) (0.276) (0.090)

69,3 55,3 63,5 7,00 2,42

(2.728) (2.177) (2.500) (0.276) (0.095)

Dimensions in mm (inch) - Abmessungen in mm (inch)

CT15-26P5-L228 CT15-26P5-L229 CT15-26P5-L222 2 26

CT25-44P5-L228 CT25-44P5-L229 CT25-44P5-L222 3

CT37-62P5-L222

Order Number

Bestellnummer

CT09-15P5-L222CT09-15P5-L229

CT37-62P5-L228 CT37-62P5-L229 4

1 15

44

62

CT09-15P5-L228

High Density Steckverbinder

Product Description

Produktbeschreibung

Pin: Right Angled PCB Termination

Dimensions

Abmessungen

4-40 UNC-2B or M3 clinch nut on connector flange available.

Mit 4-40 UNC-2B bzw. M3 Gewindeniet im Steckerflansch lieferbar.

Stamped contacts

Gestanzte Kontakte

Stift: Abgewinkelter
Leiterplattenanschluss

Pin Connector, Front View

Stiftsteckverbinder, Frontansicht

PCB Hole Pattern (Mounting Side)

Leiterplattenlochbild (Bestückungsseite)

Hole Pattern 15 Contacts

Lochbild 15-polig

100 I connecting is our business

Hole Pattern 26, 44 and 62 Contacts

Lochbild 26-, 44- und 62-polig

High Density Connectors

11.44

0.45

8.9

0.35

13.98

0.55

4-40 UNC-2B; M3

C

D

B

0.7

0.028

A

K

E 3.8

0.15

5.9

±0.2

0.232

±0.008

1

C

H

0.35

8.9

0.047

1.2

J

2.54

0.1

2.54

0.1

3.18

0.125

1

0.1

C

H

2.54

J

0.125

3.18

8.9

0.35

2.54

0.1

1.2

0.047

1

C

H

0.125

3.18

J

8.9

0.35

0.1

2.54

2x 2.54

0.1

1.2

0.047

Shell Size No. of Contacts ABCEHJ K

Gehäusegröße Polzahl

Grounding Brackets
with Snap-in

Grounding Brackets
with Snap-in

Grounding Brackets
without Snap-in

Snap-in
Massewinkel

Snap-in
Massewinkel

Massewinkel ohne
Snap-in

±0,4 -0,2 ±0,15 ±0,4

4-40 UNC-2B M3 4-40 UNC-2B (±0.016) (-0.008) (±0.006) (±0.016)

30,8 16,4 25,0 12,5 7,10 2,29 16,0

(1.213) (0.646) (0.984) (0.492) (0.280) (0.090) (0.630)

39,1 24,7 33,3 12,5 6,80 2,29 16,0

(1.539) (0.972) (1.311) (0.492) (0.268) (0.090) (0.630)

53,0 38,5 47,0 12,5 7,00 2,29 16,0

(2.087) (1.516) (1.852) (0.492) (0.276) (0.090) (0.630)

69,3 54,9 63,5 12,5 7,00 2,42 16,0

(2.728) (2.161) (2.500) (0.492) (0.276) (0.095) (0.630)

66,9 52,5 61,1 13,8 7,60 2,42 17,4

(2.634) (2.067) (2.406) (0.543) (0.299) (0.095) (0.685)

* On request / auf Anfrage Dimensions in mm (inch) - Abmessungen in mm (inch)

Order Number

Bestellnummer

CT09-15S5-L228 CT09-15S5-L229 CT09-15S5-L222 1 15

CT15-26S5-L228 CT15-26S5-L229 CT15-26S5-L222 2 26

CT25-44S5-L228 CT25-44S5-L229 CT25-44S5-L222 3 44

CT37-62S5-L228 CT37-62S5-L229 CT37-62S5-L222 4 62

CT50-78S5-L228 CT50-78S5-L229* —578

High Density Steckverbinder

Product Description

Produktbeschreibung

Socket: Right Angled PCB Termination

Dimensions

Abmessungen

4-40 UNC-2B or M3 clinch nut on
connector flange available.
Stamped contacts, For snap-in or
through hole

Mit 4-40 UNC-2B bzw. M3 Gewindeniet
im Steckerflansch lieferbar.
Gestanzte Kontakte, Für Snap-in oder
Durchgangsloch

Buchse: Abgewinkelter
Leiterplattenanschluss

Socket Connector, Front View

Buchsensteckverbinder, Frontansicht

PCB Hole Pattern (Mounting Side)

Leiterplattenlochbild (Bestückungsseite)

Hole Pattern 15 Contacts

Lochbild 15-polig

Hole Pattern 26, 44 and 62 Contacts

Lochbild 26-, 44- und 62-polig

Hole Pattern 78 Contacts

Lochbild 78-polig

fctgroup.com I 101

High Density Connectors

CT W 09-15 S 5 ...

High Density D-Sub Series Prefix

High Density D-Sub Serienbezeichnung

Mounting Type

Befestigungsarten

Standard

Standard

W Float Mounted*

Schwimmend*

T Clinch Nut 4-40 UNC*

Einnietmutter 4-40 UNC*

Z Clinch Nut M3*

Einnietmutter M3*

TS Clinch Nut 4-40 UNC, self locking*

Einnietmutter 4-40 UNC, selbstsichernd*

ZS Clinch Nut M3, self locking*

Einnietmutter M3, selbstsichernd*

* Not with Contact Design 5. / Nicht mit Kontaktvariante 5.

No. of Contacts

Polzahl

09-15 15 Contacts in shell size 1 (correspond to 9 pin D-Sub standard connector)

15-polig in Gehäusegröße 1 (entspricht 9-poligem D-Sub Standard Steckverbindergehäuse)

15-26 26 Contacts in shell size 2 (correspond to 15 pin D-Sub standard connector)

26-polig in Gehäusegröße 2 (entspricht 15-poligem D-Sub Standard Steckverbindergehäuse)

25-44 44 Contacts in shell size 3 (correspond to 25 pin D-Sub standard connector)

44-polig in Gehäusegröße 3 (entspricht 25-poligem D-Sub Standard Steckverbindergehäuse)

37-62 62 Contacts in shell size 4 (correspond to 37 pin D-Sub standard connector)

62-polig in Gehäusegröße 4 (entspricht 37-poligem D-Sub Standard Steckverbindergehäuse)

50-78 78 Contacts in shell size 5 (correspond to 50 pin D-Sub standard connector)

78-polig in Gehäusegröße 5 (entspricht 50-poligem D-Sub Standard Steckverbindergehäuse)

Contact Type

Kontaktart

P Pin

Stift

S Socket

Buchse

Contact Design

Kontaktvariante

Solder Pot Termination

Löttopfanschluss

1 Straight PCB Termination

Gerader Leiterplattenanschluss

5 Right angled PCB Termination

Abgewinkelter Leiterplattenanschluss

7 Crimp Termination

Crimpanschluss

Modifications – for Contact Design 5 only!

Modifikationen – nur Kontaktvariante 5!

L228 See page 100-101 (supplied with 4-40 UNC clinch nut, plastic bracket and grounding bracket with snap-in)

Siehe Seite 100-101 (mit Gewindeniet 4-40 UNC, Kunststoffwinkel und Snap-In Massewinkel)

L229 See page 100-101 (with M3 clinch nut, plastic bracket and grounding bracket with snap-in)

Siehe Seite 100-101 (mit Gewindeniet M3, Kunststoffwinkel und Snap-In Massewinkel)

L222 See page 100-101 (with 4-40 UNC-2B clinch nut, plastic bracket and grounding bracket with through hole)

Siehe Seite 100-101 (mit Gewindeniet 4-40 UNC-2B, Kunststoffwinkel und Snap-In Massewinkel mit Durchgangsloch)

Further modifications are listed in D-Sub Miniature page 16ff.

Weitere Modifikationen sind bei D-Sub Miniatur ab Seite 16 aufgelistet.

High Density Steckverbinder

Order Details

Bestellhinweise

Order Code (High Density D-Sub Connectors) Bestellschlüssel (High Density D-Sub Steckverbinder)

102 I connecting is our business

High Density Connectors

0.2

0.008

0.087

2.2

0.016

0.4

0.161

4.1

0.4

0.016

2.9

±0.10

0.114

±0.004

0.087

2.2

0.008

0.2

4.1

0.161

0.016

0.40.4

0.016

2.9

±0.10

0.114

±0.004

Shell Size ABC

Gehäusegröße ±0,2 (±0.008) ±0,1 (±0.004) ±0,2 (±0.008)

1 20,5 (0.807) 25,0 (0.984) 11,4 (0.449)

2 28,8 (1.134) 33,3 (1.311) 11,4 (0.449)

3 42,5 (1.673) 47,0 (1.850) 11,4 (0.449)

4 59,1 (2.327) 63,5 (2.500) 11,4 (0.449)

5 56,3 (2.217) 61,1 (2.406) 14,1 (0.555)

Dimensions in mm (inch) - Abmessungen in mm (inch)

Shell Size Mounting Ø D

Gehäusegröße ±0,05 (±0.002)

1 - 5 Standard / Standard 3,1 (0.122)

1 - 5 float mounted / schwimmend 2,2 (0.087)

Dimensions in mm (inch) - Abmessungen in mm (inch)

Befestigung

Shell Size ABC

Gehäusegröße ±0,2 (±0.008) ±0,1 (±0.004) ±0,2 (±0.008)

1 22,2 (0.874) 25,0 (0.984) 12,3 (0.484)

2 30,5 (1.201) 33,3 (1.311) 12,3 (0.484)

3 44,3 (1.744) 47,0 (1.850) 12,3 (0.484)

4 60,7 (2.390) 63,5 (2.500) 12,3 (0.484)

5 58,3 (2.295) 61,1 (2.406) 15,1 (0.594)

Dimensions in mm (inch) - Abmessungen in mm (inch)

Shell Size Mounting Ø D

Gehäusegröße ±0,05 (±0.002)

1 - 5 Standard / Standard 3,1 (0.122)

1 - 5 Float mounted / schwimmend 2,2 (0.087)

Dimensions in mm (inch) - Abmessungen in mm (inch)

Befestigung

High Density Steckverbinder

Technical Details

Technische Hinweise

Mechanical Data

Mechanische Daten

Mechanical Data

Mechanische Daten

Shell Steel, nickel plated; pin shell with dimples

Gehäuse Stahl, vernickelt; Stiftgehäuse mit Kontaktnoppen

Insulator Thermoplastic, glassfilled UL94V-0

Isolierkörper Thermoplast, glasfaserverstärkt UL94V-0

Signal contacts Copper alloy, flash gold plated

Signalkontakte Kupferlegierung, Oberfläche Hauchvergoldung

Panel Cut-Out

Front Mounted
Standard, Front Mounted

Standard, frontseitig montiert

Electrical Data

Elektrische Daten

Electrical Data

Elektrische Daten

Current rating

Maximale Stromstärke

Contact resistance

Durchgangswiderstand

Insulation resistance

Isolationswiderstand

Test voltage

Prüfspannung

Operating temperature

Betriebstemperatur

3 A

≤ 15 mΩ

≥ 3000 mΩ

1000 V

-55 °C bis 105 °C (-67 °F to 221 °F)

Montageausschnitt

Frontseitig montiert

Float, Front Mounted (Series FW)

Schwimmend, frontseitig montiert (Baureihe FW)

Rear Mounted
Standard, Rear Mounted

Standard, rückseitig montiert

Rückseitig montiert

Float, Rear Mounted (Series FW)

Schwimmend, rückseitig montiert (Baureihe FW)

fctgroup.com I 103
