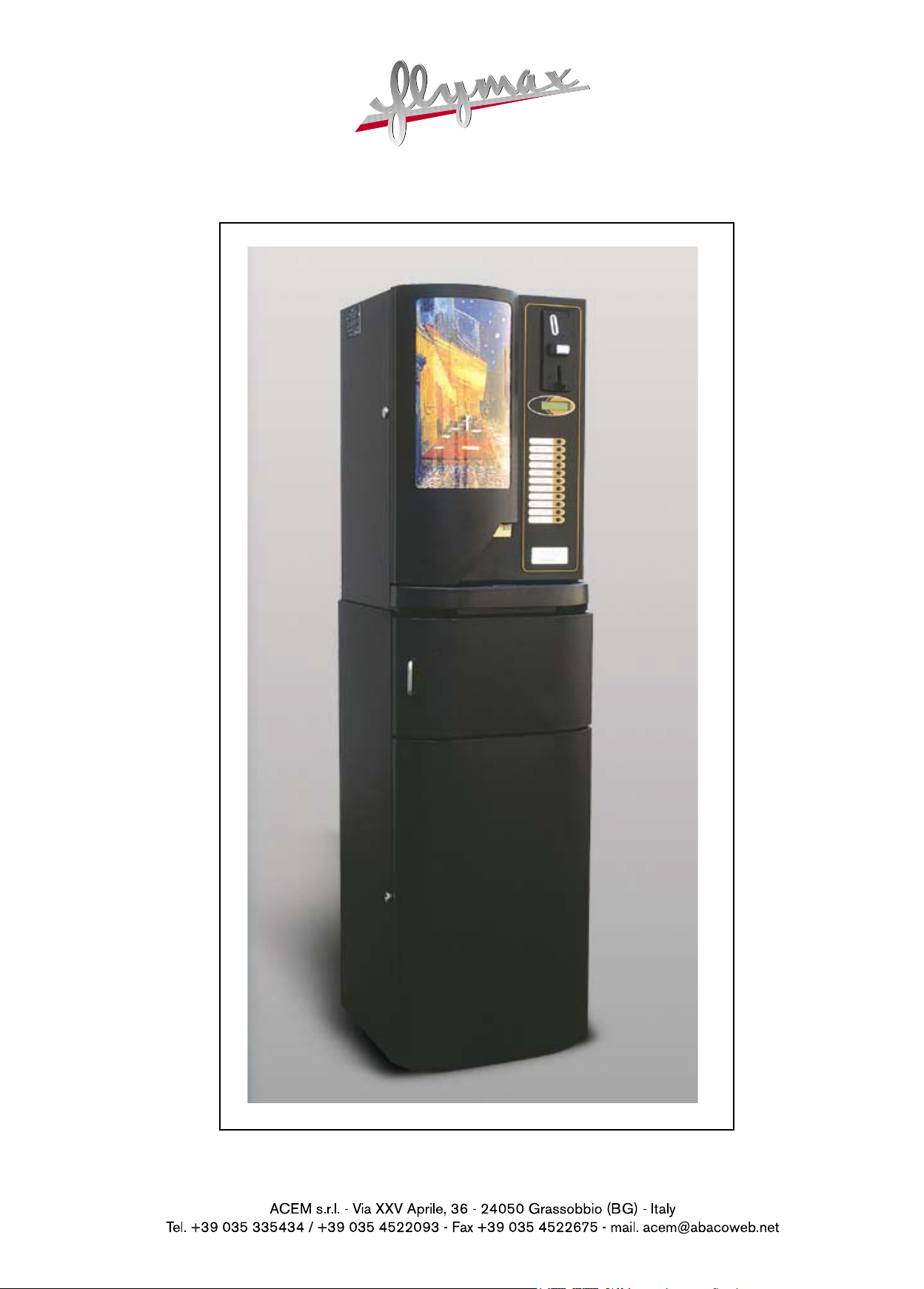

Flymax F3 Parts list

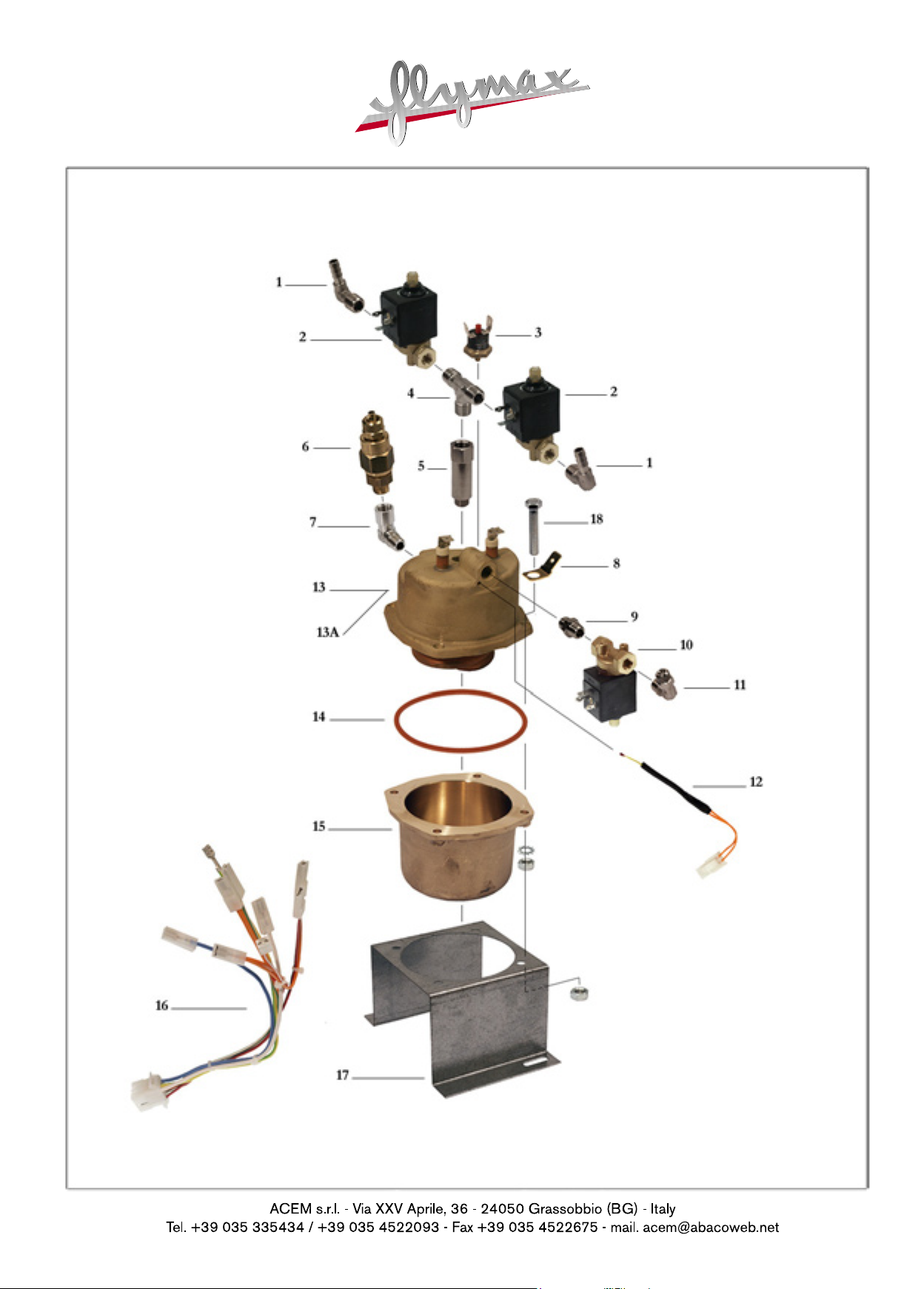

MODELLO F3

			caldaia
RIF.		Codice	Descrizione
1		RACA0119	RACCORDO PORTAGOMMAANGOLO
2		PELA0230	ETV 2 VIE 1/8 D.2 1/8
3		PELA0564	CLIXON 145° CON RIARMO
4		RACA0117	RACCORDO A “T” M-M-M
5		RACA0116	RACCORDO PROLUNGA M-F 1/8
6		RACA0006	VALVOLA NON RITORNO CON GUARNIZIONE
7		RACA0106	RACCORDO A “L” MF 1/8
8		LAMZA196	PIASTRINA DI TERRA PER CALDAIA
9		RACA0108	RACCORDO M-M 1/8
10		PELA0231	ETV 3 VIE 1/8 D.2 24CC
11		RACA0118	RACCORDO ANGOLO 2X4 RAPIDO
12		ASSIEM11	ASSIEME SONDA CABLATA K3
13		ASSIEM87	GUSCIO CALDAIA SUPERIORE CON RESISTENZA 230V
13	A	ASSIEM99	GUSCIO CALDAIA SUPERIORE CON RESISTENZA 110V
14		GUAR0515	GUARNIZIONE
15		OTTA0031	GUSCIO CALDAIA INFERIORE
16		PELA0232	CABLAGGIO CALDAIA F3
17		LAMZA305	OMEGA PORTACALDAIA F3-F5-1-F2-F300
18		VTRZ0051	VITE 5X30 TE

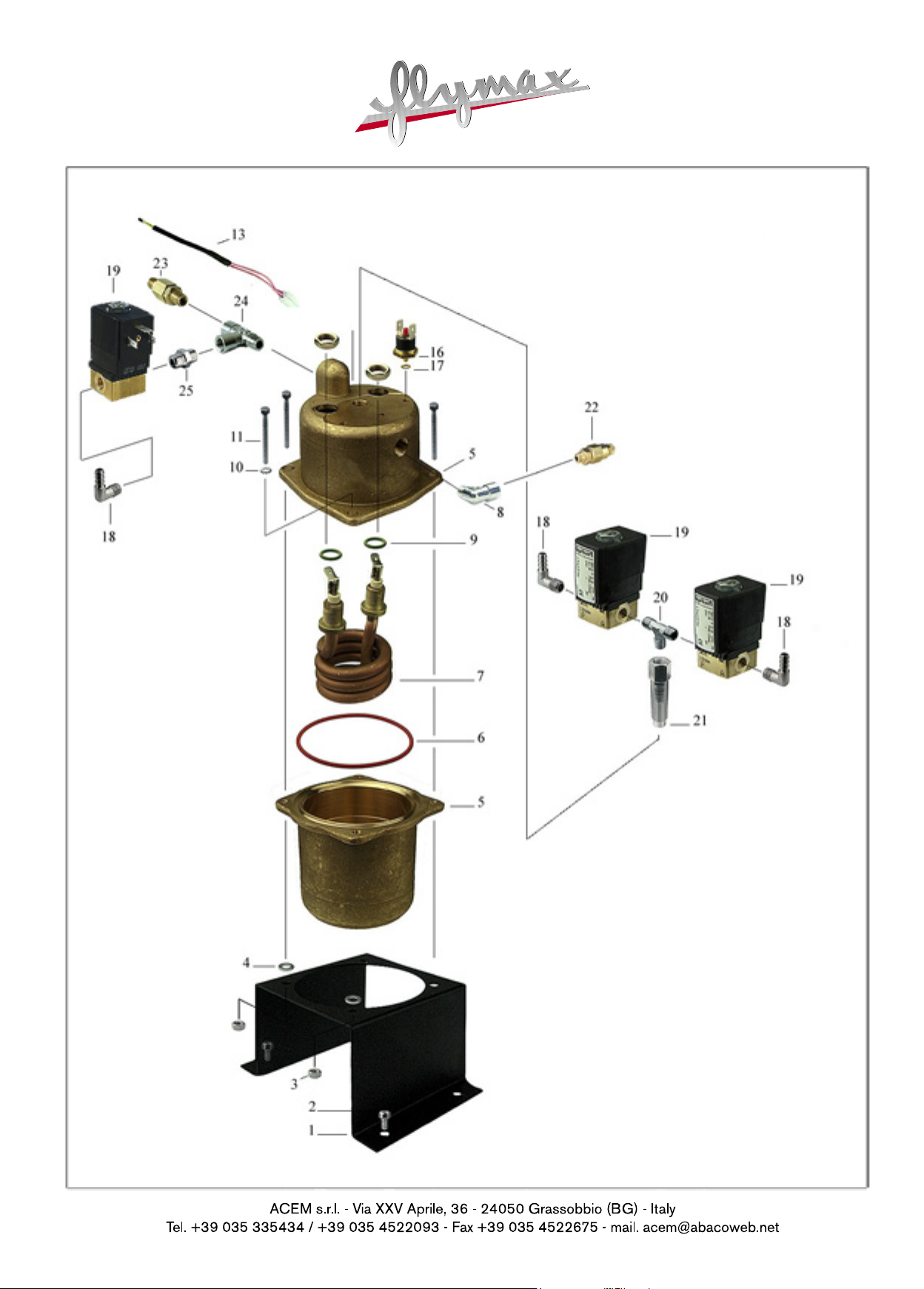

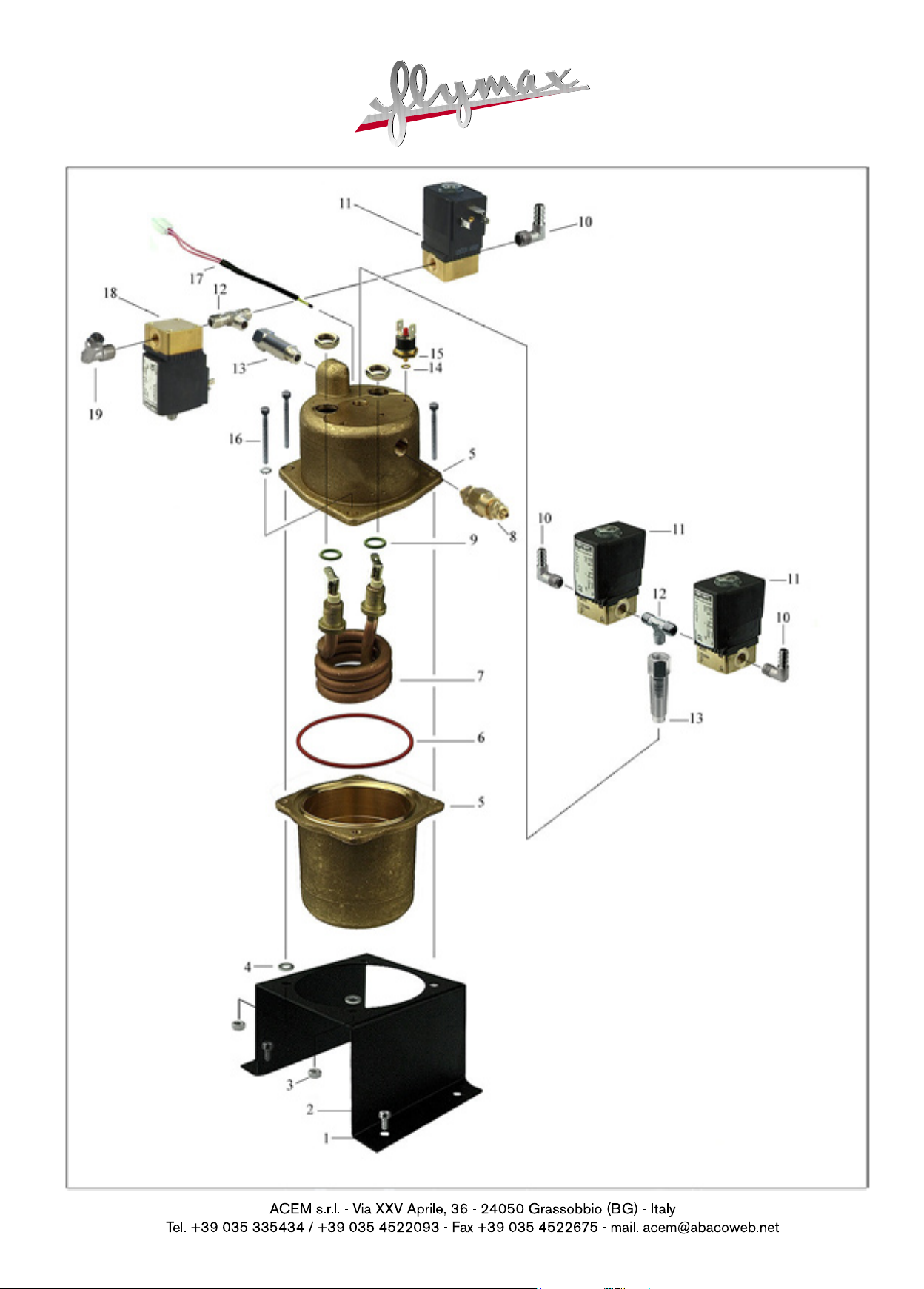

caldaia

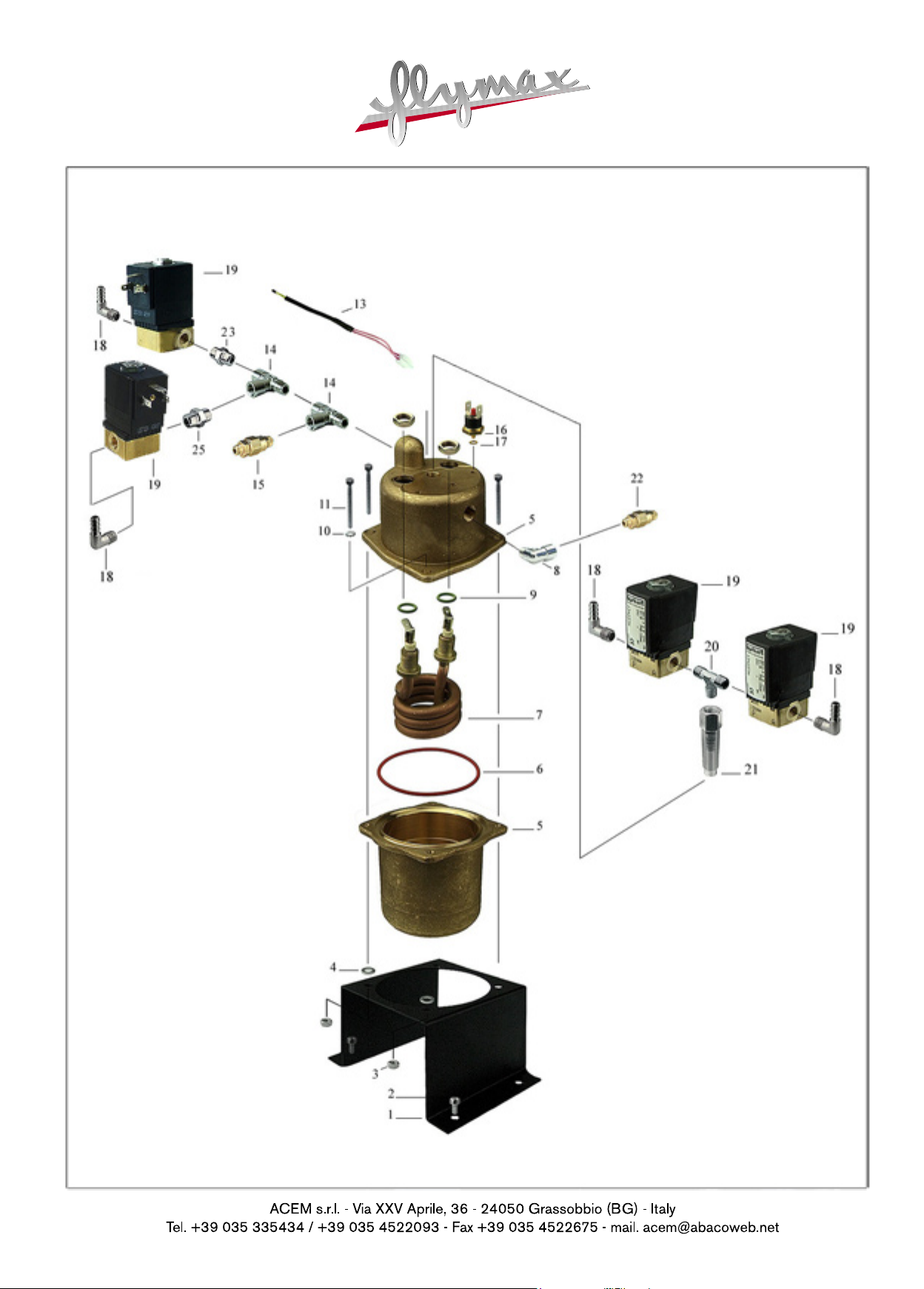

RIF.		Codice	Descrizione
1		LAMZA508	OMEGA PORTA CALDAIA
2		VTRZ0037	VITE 4X8 TCE
3		VTRZ0021	DADO MEDIO M5
4		VTRZ0032	RONDELLA PIANA D.5
5		ASSIEM07	CALDAIA
6		GUAR0512	GUARNIZIONE CALDAIA
7		PELA0226	RESISTENZA CALDAIA 230V 1200W
8		RACA0106	RACCORDO A “L” MF 1/8
9		GUAR0513	GUARNIZIONE RESISTENZA CALDAIA
10		VTRZ0020	RONDELLA DENTELLATA DIAM.5
11		VTRZ0051	VITE 5X30 TE
13		ASSIEM11	ASSIEME SONDA CABLATA
16		PELA0564	CLIXON 145° CON RIARMO
17		VTRO0004	RONDELLA PIANA DIAM.5 OTTONE
18		RACA0119	RACCORDO PORTAGOMMAANGOLO
19		PELA0560	ELETTROVALVOLA 2 VIE ACQUA
20		RACA0117	RACCORDO A “T” M-M-M
21		RACA0116	RACCORDO PROLUNGA M-F 1/8
22		RACA0006	VALVOLA NON RITORNO CON GUARNIZIONE
23		RACA0126	VALVOLA DI SFIATO 12 BAR VITON F
24		RACA0107	RACCORDO A “T” 1/8 MFF 2070
25		RACA0108	RACCORDO MM 1/8

RIF.		Codice	Descrizione
1		LAMZA508	OMEGA PORTA CALDAIA
2		VTRZ0037	VITE 4X8 TCE
3		VTRZ0021	DADO MEDIO M5
4		VTRZ0032	RONDELLA PIANA D.5
5		ASSIEM07	CALDAIA
6		GUAR0512	GUARNIZIONE CALDAIA
7		PELA0226	RESISTENZA CALDAIA 230V 1200W
8		RACA0106	RACCORDO A “L” MF 1/8
9		GUAR0513	GUARNIZIONE RESISTENZA CALDAIA
10		VTRZ0020	RONDELLA DENTELLATA DIAM.5
11		VTRZ0051	VITE 5X30 TE
13		ASSIEM11	ASSIEME SONDA CABLATA
14		RACA0107	RACCORDO A “T” 1/8 MFF 2070
15		RACA0126	VALVOLA DI SFIATO 12 BAR VITON
16		PELA0564	CLIXON 145° CON RIARMO
17		VTRO0004	RONDELLA PIANA DIAM.5 OTTONE
18		RACA0119	RACCORDO PORTAGOMMAANGOLO
19		PELA0560	ELETTROVALVOLA 2 VIE ACQUA
20		RACA0117	RACCORDO A “T” M-M-M
21		RACA0116	RACCORDO PROLUNGA M-F 1/8
22		RACA0006	VALVOLA NON RITORNO CON GUARNIZIONE
23		RACA0108	RACCORDO MM 1/8

RIF.		Codice	Descrizione
5		ASSIEM07	CALDAIA
6		GUAR0512	GUARNIZIONE CALDAIA
7		PELA0226	RESISTENZA CALDAIA 230V 1200W
8		RACA0106	RACCORDO A “L” MF 1/8
9		GUAR0513	GUARNIZIONE RESISTENZA CALDAIA
10		VTRZ0020	RONDELLA DENTELLATA DIAM.5
11		VTRZ0051	VITE 5X30 TE
13		ASSIEM11	ASSIEME SONDA CABLATA
14		RACA0107	RACCORDO A “T” 1/8 MFF 2070
15		RACA0126	VALVOLA DI SFIATO 12 BAR VITON
16		PELA0564	CLIXON 145° CON RIARMO
17		VTRO0004	RONDELLA PIANA DIAM.5 OTTONE
18		RACA0119	RACCORDO PORTAGOMMAANGOLO
19		PELA0560	ELETTROVALVOLA 2 VIE ACQUA
20		RACA0117	RACCORDO A “T” M-M-M
21		RACA0116	RACCORDO PROLUNGA M-F 1/8
22		RACA0006	VALVOLA NON RITORNO CON GUARNIZIONE
23		RACA0108	RACCORDO MM 1/8
1		LAMZA508	OMEGA PORTA CALDAIA
2		VTRZ0037	VITE 4X8 TCE
3		VTRZ0021	DADO MEDIO M5
4		VTRZ0032	RONDELLA PIANA D.5

RIF.		Codice	Descrizione
1		PLASA072	GOMMINO FERMA BOBINA
2		PELA0716	BOBINA 24 VDC
3		PLASA077	RONDELLAANTIROTAZIONE
4		PLASA294	CANOTTO 2 VIE
5		GUAR0070	OR PER ELETTROVALVOLA
6		PERF0070	NUCLEO MOBILE 2 VIE

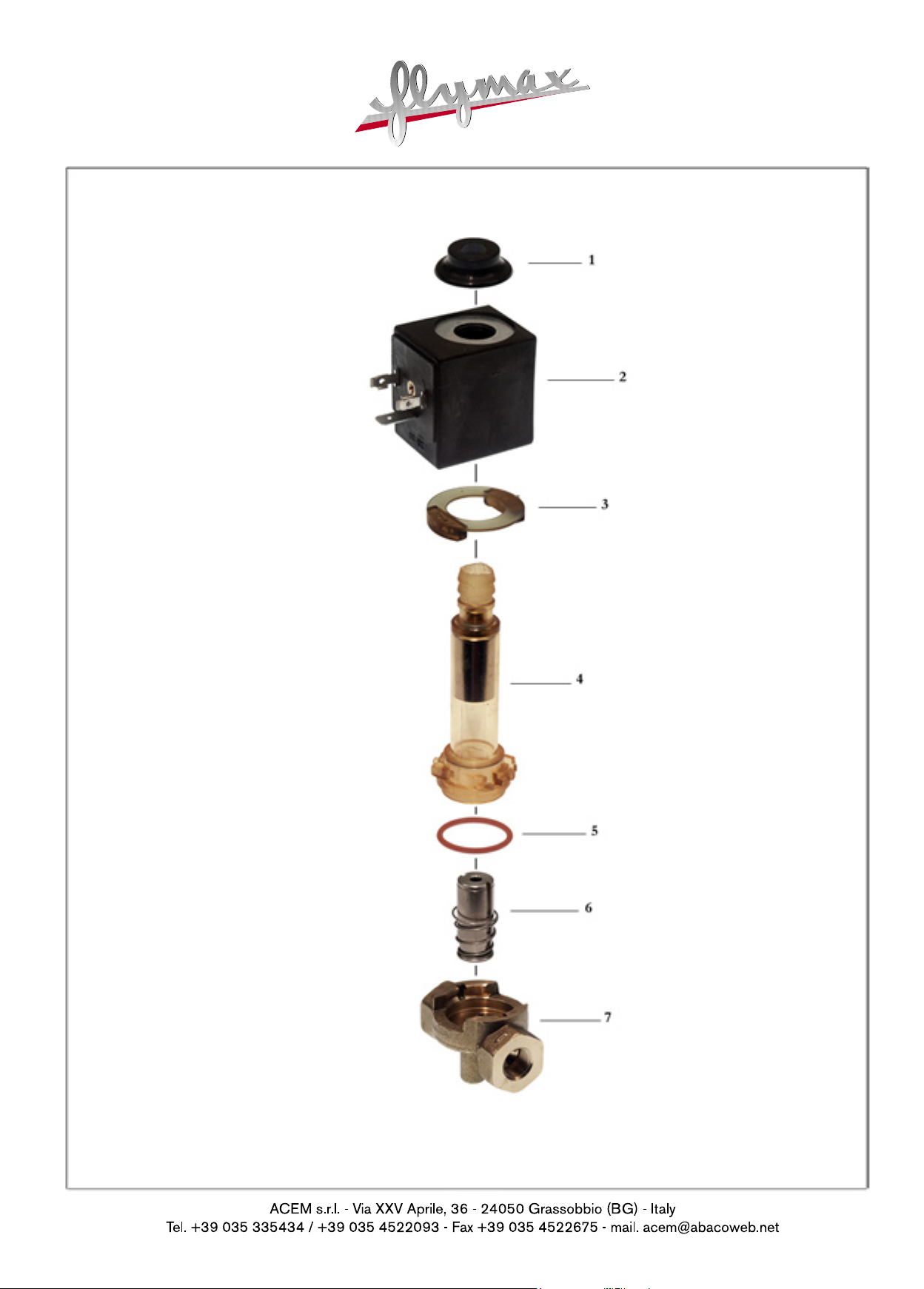

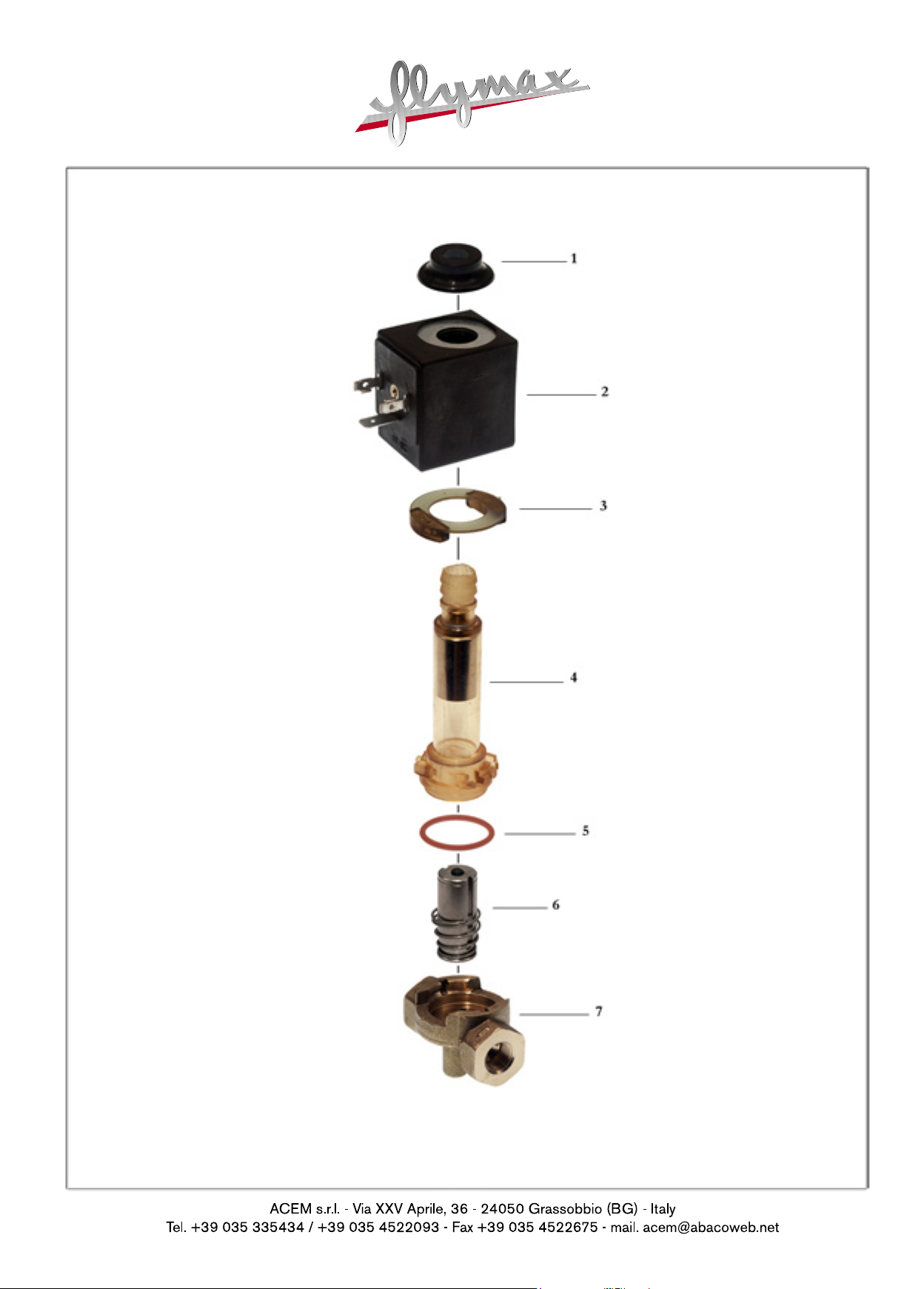

RIF.		Codice	Descrizione
1		PLASA072	GOMMINO FERMA BOBINA
2		PELA0716	BOBINA 24 VDC
3		PLASA077	RONDELLAANTIROTAZIONE
4		PLASA295	CANOTTO 3 VIE
5		GUAR0070	OR PER ELETTROVALVOLA
6		PERF0071	NUCLEO MOBILE 3 VIE
7		OTTA0070	CORPO OTTONE
