FLUKE FLUKE 27II Instructions

27 II/28 II

Digital Multimeters

Bedienungshandbuch

®

September 2009, Rev. 1, 10/10 (German)
© 2009, 2010 Fluke Corporation. All rights reserved. Specifications are subject to change without notice.
All product names are trademarks of their respective companies.

Begrenzte Lebensdauer-Gewährleistung

Fluke gewährleistet, dass alle Fluke 20, 70, 80, 170 und 180 Series Multimeter für deren Lebensdauer frei von Material- und Fertigungsdefekten sind. Der
Begriff “Lebensdauer” ist in diesem Dokument als sieben Jahre nach Produktionseinstellung des Produkts durch Fluke definiert, die Garantieperiode beträgt
aber mindestens zehn Jahre ab dem Kaufdatum. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien und Schäden, die durch Nachlässigkeit,
unsachgemäßen Gebrauch, Verschmutzung, Veränderungen am Gerät, Unfälle, normale Abnutzung von mechanischen Komponenten oder abnormale
Betriebsbedingungen oder unsachgemäße Handhabung, einschließlich Fehlern, die durch Verwendung außerhalb der Spezifikationen für das Produkt
verursacht wurden, entstanden sind. Diese Garantie gilt nur für den ersten Käufer und kann nicht übertragen werden.
Für die Dauer von zehn Jahren ab dem Kaufdatum deckt diese Garantie auch die LCD-Anzeige ab. Für die restliche Lebensdauer des Multimeters ersetzt Fluke
die LCD-Anzeige gegen eine Gebühr, die auf den jeweils aktuellen Komponentenbeschaffungskosten basiert.
Zum Registrieren des ersten Käufers und des Kaufdatums die beiliegende Registrierungskarte ausfüllen oder das Produkt online unter http://www.fluke.com
registrieren. Bitte die Karte ausfüllen und einsenden. Defekte Produkte, die bei einer von Fluke autorisierten Verkaufsstelle zum geltenden internationalen Preis
erworben wurden, werden von Fluke nach eigenem Ermessen kostenlos repariert oder ersetzt, oder Fluke zahlt den Kaufpreis zurück. Fluke behält sich das
Recht vor, Einfuhrgebühren für Reparatur/Ersatzteile in Rechnung zu stellen, wenn das in einem bestimmten Land erworbene Produkt zur Reparatur in ein
anderes Land gesendet wird.
Falls das Produkt defekt ist, das nächstgelegene von Fluke autorisierte Servicezentrum verständigen, um Rücknahmeinformationen zu erhalten, und
anschließend das Produkt mit einer Beschreibung des Problems und unter Vorauszahlung von Fracht- und Versicherungskosten (FOB Bestimmungsort) an
dieses Servicezentrum senden. Fluke übernimmt keinerlei Haftung für eventuelle Transportschäden. Fluke bezahlt den Rücktransport für unter Garantie
reparierte oder ersetzte Produkte. Vor Reparaturen, die nicht durch die Garantie abgedeckt sind, schätzt Fluke die Kosten und holt eine Ermächtigung ein; nach
der Reparatur stellt Fluke die Kosten für Reparatur und Rücktransport in Rechnung.

DIESE GARANTIE IST IHR EINZIGER RECHTSANSPRUCH. KEINE ANDEREN GARANTIEN, WIE DIE DER ZWECKDIENLICHKEIT FÜR EINEN
BESTIMMTEN EINSATZ, WERDEN AUSDRÜCKLICH ERTEILT ODER IMPLIZIERT. FLUKE HAFTET NICHT FÜR SPEZIELLE, UNMITTELBARE,
MITTELBARE, BEGLEIT- ODER FOLGESCHÄDEN SOWIE VERLUSTE, EINSCHLIESSLICH VERLUST VON DATEN, UNABHÄNGIG VON DER URSACHE
ODER THEORIE. AUTORISIERTE WIEDERVERKÄUFER DÜRFEN KEINE WEITEREN, ABWEICHENDEN GARANTIEN IM NAMEN VON FLUKE ABGEBEN.
Da einige Länder keine Ausschlüsse und/oder Einschränkungen einer gesetzlichen Gewährleistung oder von Begleit- oder Folgeschäden zulassen, kann es
sein, dass diese Haftungsbeschränkung für Sie keine Geltung hat. Sollte eine Klausel dieser Garantiebestimmungen von einem zuständigen Gericht oder einer
anderen Entscheidungsinstanz für unwirksam oder nicht durchsetzbar befunden werden, so bleiben die Wirksamkeit oder Durchsetzbarkeit anderer Klauseln
dieser Garantiebestimmungen von einem solchen Spruch unberührt.

5/07

Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
U.S.A.

Fluke Europe B.V.
P.O. Box 1186
5602 BD Eindhoven
Niederlande

Inhalt

Titel Seite

Einleitung ....................................................................................................................... 1

Kontaktaufnahme mit Fluke............................................................................................ 1

Sicherheitsinformationen................................................................................................ 2

Merkmale ....................................................................................................................... 6

Automatische Abschaltung ........................................................................................ 13

Input Alert™-Funktion................................................................................................ 13

Einschaltoptionen ...................................................................................................... 13

Durchführen von Messungen ......................................................................................... 15

Wechsel- und Gleichspannungsmessungen ............................................................. 15

Nulleingangsverhalten von Echt-Effektivwert-Messgeräten (28 II) ............................ 16

Tiefpassfilter (28 II).................................................................................................... 16

Temperaturmessungen (28 II) ................................................................................... 17

Kontinuitätstests ........................................................................................................ 18

Widerstandsmessungen............................................................................................ 20

Verwendung der Leitfähigkeit für Messungen hoher Widerstände oder Lecktests .... 22

i

27 II/28 II

Bedienungshandbuch

Kapazitätsmessungen............................................................................................... 23

Diodentests............................................................................................................... 24

Wechselstrom- oder Gleichstrommessungen ........................................................... 26

Frequenzmessungen ................................................................................................ 29

Tastgradmessungen ................................................................................................. 31

Bestimmen der Impulsbreite ..................................................................................... 32

Balkenanzeige ............................................................................................................... 32

Zoommodus (nur Einschaltoption) ............................................................................ 33

Verwendung des Zoommodus .................................................................................. 33

HiRes-Modus (28 II)....................................................................................................... 33

MIN-MAX-Aufzeichnung ................................................................................................ 34

Glättungsfunktion (nur Einschaltoption) ......................................................................... 34

AutoHOLD-Modus ......................................................................................................... 36

Betriebsart Relativ (REL)............................................................................................... 36

Wartung ......................................................................................................................... 37

Allgemeine Wartung.................................................................................................. 37

Prüfen der Sicherungen ............................................................................................ 37

Ersetzen der Batterien .............................................................................................. 38

Ersetzen der Sicherungen ........................................................................................ 39

Kundendienst und Ersatzteile ........................................................................................ 39

Allgemeine Spezifikationen............................................................................................ 44

Ausführliche Spezifikationen.......................................................................................... 46

27 II Wechselspannung ............................................................................................ 46

28 II Wechselspannung ............................................................................................ 47

Gleichspannung, Leitfähigkeit und Widerstand......................................................... 48

Temperatur (nur 28 II)............................................................................................... 49

Wechselstrom ........................................................................................................... 49

Gleichstrom............................................................................................................... 50

Kapazität................................................................................................................... 50

ii

Inhalt (Fortsetzung)

Diode ......................................................................................................................... 51

Frequenz ................................................................................................................... 51

Empfindlichkeit und Schwellenwerte für Frequenzzähler .......................................... 51

Tastgrad (V dc und mV dc)........................................................................................ 52

Eingangskenndaten................................................................................................... 52

MIN-MAX-Aufzeichnung ............................................................................................ 53

iii

27 II/28 II

Bedienungshandbuch

iv

Tabellen

Tabelle Titel Seite

1. Symbole ................................................................................................................................ 5

2. Eingänge ............................................................................................................................... 6

3. Drehschalterpositionen.......................................................................................................... 7

4. Tasten ................................................................................................................................... 8

5. Anzeigeelemente................................................................................................................... 11

6. Einschaltoptionen .................................................................................................................. 14

7. Funktionen und Schwellenwerte für Frequenzmessungen.................................................... 30

8. MIN MAX Funktionen ............................................................................................................ 35

9. Ersatzteile.............................................................................................................................. 41

10. Zubehör ................................................................................................................................. 43

v

27 II/28 II

Bedienungshandbuch

vi

Abbildungsverzeichnis

Abbildung Titel Seite

1. Anzeigeelemente................................................................................................................... 11

2. Wechsel- und Gleichspannungsmessungen ......................................................................... 15

3. Tiefpassfilter .......................................................................................................................... 17

4. Kontinuitätstests .................................................................................................................... 19

5. Widerstandsmessungen........................................................................................................ 21

6. Kapazitätsmessungen ........................................................................................................... 23

7. Diodentests ........................................................................................................................... 25

8. Strommessungen .................................................................................................................. 27

9. Komponenten der Tastgradmessungen ................................................................................ 31

10. Stromsicherungstest.............................................................................................................. 38

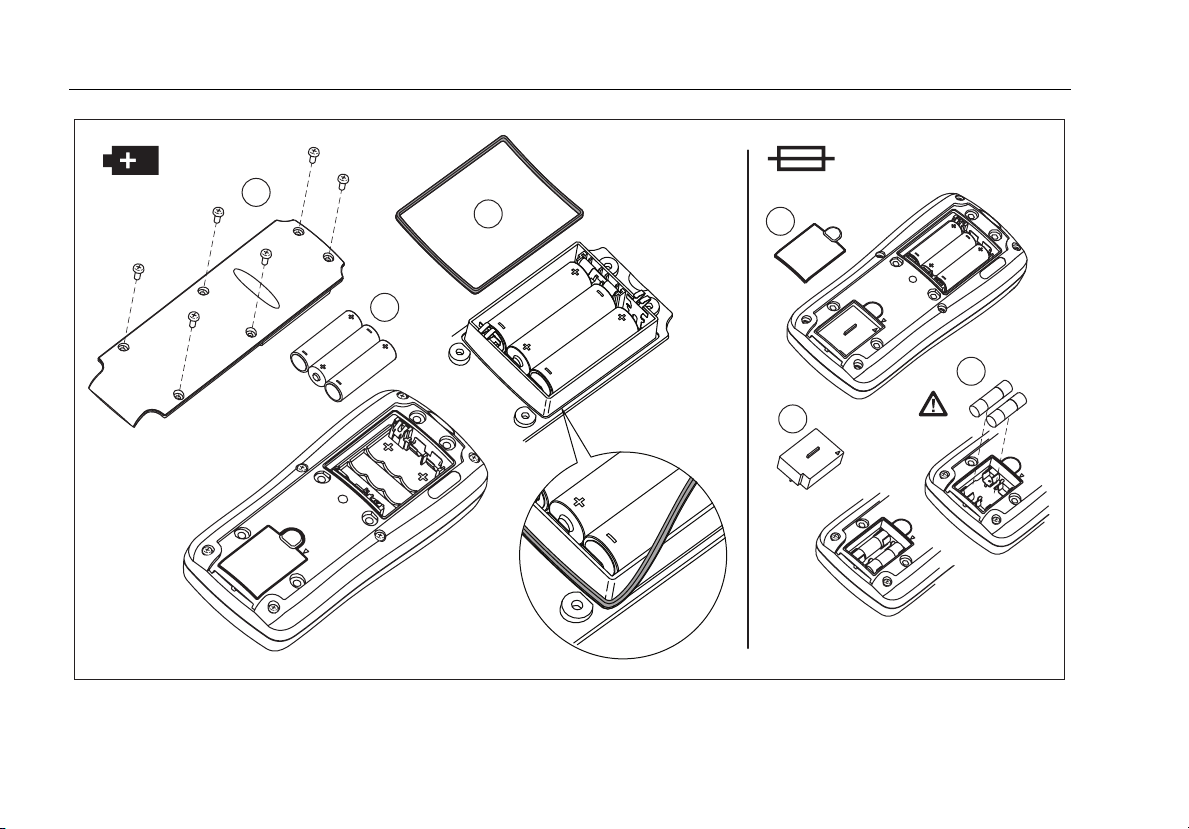

11. Ersetzen der Batterie und Sicherungen................................................................................. 40

12. Ersatzteile.............................................................................................................................. 42

vii

27 II/28 II

Bedienungshandbuch

viii

Einleitung

XW Warnung

Vor Gebrauch des Messgeräts die
"Sicherheitsinformationen" lesen.

Sofern nicht anders vermerkt, gelten die Beschreibungen
und Anweisungen in diesem Handbuch für Serie II
Modelle 27 und 28 Multimeter (nachfolgend "Messgerät"
genannt). Alle Abbildungen zeigen das Modell 28 II.

Model 27 II ist ein mittelndes Digital Multimeter, Modell 28
II ein True-rms Digital Multimeter. Darüber hinaus misst
das 28 II Temperaturen mit einem Thermoelement Typ K.

Kontaktaufnahme mit Fluke

Eine der folgenden Telefonnummern wählen, um Fluke
zu kontaktieren:

Technischer Support USA: 1-800-44-FLUKE (1-800­443-5853)

Kalibrierung/Instandsetzung USA: 1-888-99-FLUKE
(1-888-993-5853)

Kanada: 1-800-36-FLUKE (1-800-363-5853)
Europa: [phone]
Japan: [phone]
Singapur: [phone]
Weltweit: [phone]

Oder die Website von Fluke unter www.fluke.com
besuchen.

Zur Produktregistrierung http://register.fluke.com
besuchen.

Um die aktuellen Ergänzungen des Handbuchs
anzuzeigen, zu drucken oder herunterzuladen, rufen Sie

http://us.fluke.com/usen/support/manuals

auf.

1

27 II/28 II

Bedienungshandbuch

Sicherheitsinformationen

Dieses Messgerät stimmt überein mit:

• ISA-82.02.01

• CAN/CSA-C22.2 Nr. 61010-1-04

• IEC-Norm Nr. 61010-1:2001

• Messkategorie III, 1000 V, Verschmutzungsgrad

2

• Messkategorie IV, 600 V, Verschmutzungsgrad

2

Ein Warnung signalisiert in diesem Handbuch
Bedingungen und Aktivitäten, die den Bediener einer oder
mehrerer Gefahren aussetzen. Vorsicht identifiziert
Bedingungen und Aktivitäten, die das Messgerät oder die
zu prüfende Ausrüstung beschädigen können.

Die am Messgerät und in diesem Handbuch verwendeten
Symbole werden in Tabelle 1 erläutert.

XW Warnung

Zur Vermeidung von Stromschlag oder
Verletzungen folgende Richtlinien einhalten:

• Das Messgerät ausschließlich wie in

dieser Anleitung beschrieben einsetzen,
da sonst die im Messgerät integrierten
Schutzeinrichtungen beeinträchtigt
werden könnten.

• Das Messgerät nicht verwenden, wenn

es beschädigt ist. Vor dem Gebrauch des
Messgeräts das Gehäuse untersuchen.
Nach Rissen oder herausgebrochenem
Kunststoff suchen. Speziell auf die
Isolierung um die Anschlüsse herum
achten.

• Vor dem Einschalten des Messgeräts

sicherstellen, dass die
Batteriefachabdeckung geschlossen und
gesichert ist.

• Die Batterie muss sofort gewechselt

werden, wenn die Ladeanzeige ()
erscheint.

• Vor dem Öffnen der

Batteriefachabdeckung die
Messleitungen vom Messgerät trennen.

2

Digital Multimeters

Sicherheitsinformationen

• Die Messleitungen bezüglich

beschädigter Isolierung und exponiertem
Metall untersuchen. Kontinuität der
Messleitungen prüfen. Vor Gebrauch des
Messgeräts beschädigte Messleitungen
ersetzen.

• Zwischen den Anschlüssen bzw.

zwischen den Anschlüssen und Masse
nie eine höhere Spannung als die am
Messgerät angegebene Nennspannung
anlegen.

• Das Messgerät nie mit entfernter

Abdeckung oder geöffnetem Gehäuse
verwenden.

• Bei Arbeiten mit Spannungen über 30 V

Wechselstrom eff., 42 V Wechselstrom
Spitze oder 60 V Gleichstrom Vorsicht
walten lassen. Bei solchen Spannungen
besteht Stromschlaggefahr.

• Nur die in dieser Anleitung

beschriebenen Ersatzsicherungen
verwenden.

• Die für die vorzunehmenden Messungen

entsprechenden Anschlüsse, Funktionen
und Bereiche verwenden.

• Möglichst nicht alleine arbeiten.

• Beim Messen von Strom vor dem

Anschließen des Messgeräts an den
Stromkreis den Strom des Stromkreises
abschalten. Darauf achten, dass das
Messgerät mit dem Stromkreis in Reihe
geschaltet ist.

• Beim Herstellen von elektrischen

Verbindungen die gemeinsame
Messleitung vor der
spannungsführenden Messleitung
anschließen. Beim Trennen von
Verbindungen die spannungsführende
Messleitung vor der gemeinsamen
Messleitung trennen.

• Das Messgerät nicht verwenden, wenn

es Funktionsstörungen aufweist. Unter
Umständen sind die
Sicherheitsvorkehrungen beeinträchtigt.
Lassen Sie das Messgerät im Zweifelsfall
warten.

• Verwenden Sie das Messgerät nicht in

der Nähe von explosiven Gasen,
Dämpfen oder in dunstigen oder
feuchten Umgebungen.

• Zur Stromversorgung des Messgeräts

ausschließlich drei vorschriftsgemäß im
Messgerätgehäuse eingesetzte AA/LR6­Batterien (1,5 V) verwenden.

3

27 II/28 II

Bedienungshandbuch

• Für Servicearbeiten am Messgerät

ausschließlich spezifizierte Ersatzteile
verwenden.

• Beim Arbeiten mit den Messfühlern die

Finger hinter dem Fingerschutz der
Messspitzen halten.

• Den Tiefpassfilter nicht zum Prüfen des

Vorhandenseins gefährlicher
Spannungen verwenden. Die
vorhandenen Spannungen sind u. U.
höher als angegeben. Zuerst eine
Spannungsmessung ohne den Filter
durchführen, um ggf. das Vorhandensein
von gefährlicher Spannung zu erkennen.
Anschließend den Filter zuschalten.

Die folgenden drei Warnung gelten für den
Gebrauch nach den Richtlinien der US­Behörde für Minensicherheit, MSHA (Mine
Safety and Health Administration).

• Von der MSHA nur für die Verwendung

mit drei Energizer P/N E91 oder drei
Duracell P/N MN1500 1,5 Volt Alkali­Mignonzellen zugelassen. Alle Zellen
müssen in Bereichen mit
Frischluftzufuhr gleichzeitig gegen
Zellen mit gleicher Teilenummer
ausgetauscht werden.

• Dieses Multimeter darf nicht zur Prüfung

von elektrischen Sprengkreisen
verwendet werden.

• Dieses Multimeter darf nicht an

elektrische Stromkreise in einem Bereich
angeschlossen werden, in dem eine
Erlaubnis erforderlich ist.

W Vorsicht

Zur Vermeidung von Schäden am Messgerät
oder an dem zu prüfenden Gerät folgende
Richtlinien einhalten:

• Vor dem Prüfen von Widerstand,

Kontinuität, Dioden oder Kapazität den
Strom des Stromkreises abschalten und
alle Hochspannungskondensatoren
entladen.

• Für alle Messungen die entsprechenden

Anschlüsse, Funktionen und Bereiche
verwenden.

• Vor der Strommessung die Sicherungen

des Messgeräts prüfen. (Siehe "Prüfen
der Sicherungen".)

4

Digital Multimeters

Sicherheitsinformationen

Tabelle 1. Symbole

B Wechselstrom (AC – Alternating Current) J Erde, Masse
F Gleichstrom (DC – Direct Current) I Sicherung

X Gefährliche Spannung P

W

Gefahr. Wichtige Informationen. Siehe
Handbuch.

)

Übereinstimmung mit den Richtlinien der
Europäischen Union.

Erfüllt die relevanten Richtlinien der
Standards Association Kanadas (Canadian
Standards Association).

 Batterie. Schwache Batterie, wenn angezeigt. T Schutzisoliert

R Durchgangsprüfung oder Durchgangspiepton. E Kapazität

CAT III

μ

®

~

IEC Überspannungskategorie III
CAT III-Ausrüstung ist so konzipiert, dass sie
gegen impulsförmige Störsignale in fest

installierten Geräten wie z. B. Verteilertafeln,
Zuleitungen und kurze
Verzweigungsstromkreise und
Beleuchtungssystemen in großen Gebäuden
schützt.

United States Department of Labor, Mine Safety
and Health Administration (US-Behörde für
Minensicherheit).

Geprüft und lizenziert durch TÜV Product
Services.

Dieses Produkt nicht mit dem Hausmüll entsorgen. Recycling-Informationen sind auf der Website von Fluke zu
finden.

CAT IV

 Diode

; Erfüllt die relevanten australischen Normen.

IEC Überspannungskategorie IV
CAT IV-Ausrüstung ist so konzipiert, dass sie
Schutz gegen Spannungsspitzen der

Primärversorgungsebene (z. B.
Elektrizitätszähler oder Freileitungs- oder
Erdleitungsversorgungssysteme) bietet.

5

27 II/28 II

Bedienungshandbuch

Merkmale

Die Tabellen 2 bis 5 geben eine kurze Beschreibung der Merkmale des Messgeräts.

Tabelle 2. Eingänge

Buchse Beschreibung

A



COM



Eingang zum Messen von 10,00 A bis 10 A Strom (10 - 20 A Überlast für maximal 30 Sekunden),
Stromfrequenz und Tastgrad.

Eingang zum Messen von 0 μA bis 400 mA Strom (600 mA für 18 Stunden) sowie Stromfrequenz und
Tastgrad.

Rückflussanschluss für alle Messungen.

Eingang für Spannungs-, Kontinuitäts-, Widerstands-, Dioden-, Kapazitäts-, Frequenz-, Temperatur­(nur 28 II), und Tastgradmessungen.

6

gaq112.eps

Digital Multimeters

Merkmale

Tabelle 3. Drehschalterpositionen

Schalterposition

Beliebige Position Wenn das Messgerät eingeschaltet wird, wird die Messgerätmodellnummer kurz in der Anzeige

Funktion

angezeigt.

K Wechselspannungsmessung

 (gelb) drücken für Tiefpassfilter () (nur 28 II)

L Gleichspannungsmessung



  drücken für Kontinuitätstest.

600 mV Gleichspannungsbereich

 (gelb) drücken für Temperatur () (nur 28 II)

e Widerstandsmessung
 (gelb) drücken für Kapazitätsmessung.

 Diodenprüfung





Wechselstrommessung von 0 mA bis 10,00 A.

 (gelb) drücken für Gleichstrommessung von 0 mA bis 10,00 A.

Wechselstrommessung von 0 μA bis 6000 μA.

 drücken für Wechselstrommessung von 0 μA bis 6000 μA.

7

27 II/28 II

Bedienungshandbuch

Tabelle 4. Tasten

Taste



(Gelb)



Schalterpo



Beliebige
Schalterpo
sition





Beliebige
Schalterpo
sition

MIN-MAX­Aufzeichn
ung

Frequenz
messung

sition

Wählt Kapazität aus.









Wechselt zwischen °C und °F (nur 28 II).

Wählt Temperatur (nur 28 II)

Wählt Wechselstrom-Tiefpassfilter-Funktion aus (nur 28 II)

Wechselt zwischen Gleichstrom und Wechselstrom.

Wechselt zwischen Gleichstrom und Wechselstrom.

Schaltet zwischen den für die gewählte Funktion gültigen Bereichen. Die Taste 1 Sekunde lang
drücken, um die automatische Bereichswahl einzuschalten.

AutoHOLD (vormals TouchHold) zeigt den aktuellen Wert in der Anzeige an. Sobald ein neuer
stabiler Wert festgestellt wird, ertönt ein Piepton und das Messgerät zeigt den neuen Wert an.

Stoppt und startet die Aufzeichnungen, ohne bereits bestehende Werte zu löschen.

Stoppt und startet den Frequenzzähler.

Funktion

8

Digital Multimeters

Merkmale

Tabelle 4. Drucktasten (Fortsetzung)

Taste



Schalterpo

Kontinuität


MIN-MAX­Aufzeichn
ung

Hz,
Tastgrad

 Beliebige

Schalterposi
tion



Beliebige
Schalterpo
sition

sition

Funktion

Schaltet den Kontinuitätspiepser ein bzw. aus.

Schaltet Ansprechzeiten zwischen Spitze (250 μs) und Normal (100 ms) um. (nur 28 II)

Schaltet das Messgerät zwischen Triggern auf ansteigender oder abfallender Flanke um.

Schaltet die Hintergrundbeleuchtung von Tasten und Display ein, erhöht die Helligkeit und
schaltet sie aus.

Beim Modell 28 II die Taste
schalten. Das "HiRes"-Symbol wird in die Anzeige angezeigt. Um in den 3-1/2-Ziffermodus
zurückzuschalten,

Startet die Aufzeichnung von Minimal- und Maximalwerten. Die Anzeige schaltet zyklisch
zwischen den Werten MAX, MIN, AVG (Mittel) und den aktuellen Werten. Bricht MIN MAX ab (1
Sekunde halten).

 1 Sekunde lang gedrückt halten. HiRes=19.999

 für 1 Sekunde gedrückt halten, um in den HiRes-Ziffernmodus zu

9

27 II/28 II

Bedienungshandbuch

Tabelle 4. Drucktasten (Fortsetzung)

Taste Schalterposition Funktion



(Relativmo
dus)



10

Beliebige
Schalterposition

Beliebige
Schalterposition
außer
Diodenprüfung

Speichert die aktuelle Anzeige als Referenzwert für die folgenden Messungen. Die
Anzeige wird auf Null gesetzt, und der gespeicherte Wert von allen folgenden
Messungen abgezogen.

 drücken für Frequenzmessung.
Startet den Frequenzzähler.

Nochmaliges Drücken startet den Tastgradmodus.

Digital Multimeters

Merkmale

Nummer Funktion Anzeige

Negative Messwerte. In der
Betriebsart Relativ (REL) wird hiermit
angezeigt, dass der aktuelle Wert
geringer ist als der gespeicherte
Referenzwert.

Am Eingang liegt eine hohe
Spannung an. Erscheint bei
Eingangsspannungen größer 30 V
(Wechselspannung oder
Gleichspannung) sowie im
Tiefpassfilter-Modus. Erscheint auch
in den Modi cal, Hz, und Tastgrad.

AutoHOLD ist aktiviert.

Anzeigehaltemodus (HOLD) ist
aktiviert.

Spitze-Min-Max-Modi und die
Ansprechzeit beträgt 250 μs (nur 28
II).

Minimum-Maximum­Aufzeichnungsmodus.

Tiefpassfilter-Modus (nur 28 II).
Siehe "Tiefpassfilter (28 II)".

Abbildung 1. Anzeigeelemente

Tabelle 5. Anzeigeelemente

Nummer Funktion Anzeige





Trig±










Polaritätsanzeige für die analoge
Balkenanzeige.

Anzeige für ansteigende oder
abfallende Flanke für Hz/Tastgrad­Triggering.

Kontinuitätspiepser ist aktiviert.

Relativmodus (REL) aktiv.

Glättung ist aktiviert.

gaq101.eps

 -

 





 

 





MAX MIN

AVG

 

11

27 II/28 II

Bedienungshandbuch

Tabelle 5. Anzeigeelemente (Fortsetzung)

Nummer Funktion Anzeige

Schwache Batterie. XW

Warnung: Zur Vermeidung
falscher Ablesungen, die zu

 

Stromschlag oder
Verletzungen führen können,
die Batterien ersetzen, sobald
der Batterieanzeiger



eingeblendet wird.

A, μA, mA Ampere, Mikroampere, Milliampere

V, mV Volt, Millivolt
μF, nF Mikrofarad, Nanofarad
nS Nanosiemens

%

Prozent. Zur Messung von
Tastverhältnissen benutzt.

Ω, MΩ, kΩ Ohm, Megaohm, Kiloohm
Hz, kHz Hertz, Kilohertz



AC DC

Diodentest-Modus.

Gleichstrom (DC), Wechselstrom
(AC)

Nummer Funktion Anzeige

 °C, °F Grad Celsius, Grad Fahrenheit


610 000 mV Zeigt ausgewählten Bereich an.

 HiRes

Automatik



Manuell



Hochauflösungsmodus (Hi Res).
HiRes=19,999 (nur 28 II)

Automatische Bereichswahl. Das
Messgerät wählt automatisch den
Bereich mit der besten Auflösung
aus.

Manuelle Bereichswahl.

Die Anzahl der Segmente ist
proportional zum Skalenendwert des
gewählten Bereichs. Im
Normalbetrieb ist 0 (Null) auf der
linken Seite. Die Polaritätsanzeige
für das Signal befindet sich auf der
linken Seite des Diagramms. Die
Balkenanzeige kann nicht mit den
Kapazitäts- oder Frequenzfunktionen
betrieben werden. Weitere
Informationen siehe
"Balkenanzeige". Die Balkenanzeige
besitzt auch eine Zoomfunktion, die
unter "Zoommodus" beschrieben
wird.

12

Digital Multimeters

Merkmale

Tabelle 5. Anzeigeelemente (Fortsetzung)

Nummer Funktion Anzeige

--

Überlastbedingung erkannt.

0L

Fehlermeldungen

bAtt

di'c

CAL Err

EEPr

Err

0PEn

F2_

LEAd

Batterie unverzüglich ersetzen.

In der Kapazitätsfunktion ist am zu testenden
Kondensator eine zu große elektrische Ladung
vorhanden.

Ungültige Kalibrierdaten. Das Messgerät kalibrieren.

Ungültige EEPROM-Daten. Das Messgerät
reparieren lassen.

Geöffnetes Thermoelement wurde festgestellt.

Ungültiges Modell. Das Messgerät reparieren lassen.

W Messleitungsalarm. wenn sich die Messleitungen
am

A-oder mA/μA-Anschluss befinden und die

Drehschalterposition nicht dem verwendeten
Anschluss entspricht.

Automatische Abschaltung

Das Messgerät schaltet sich automatisch ab, wenn der
Drehschalter oder die Drucktasten länger als 30 Minuten
nicht benutzt werden. Wenn MIN MAX-Aufzeichnung
aktiviert ist, schaltet sich das Messgerät nicht ab. Siehe
Tabelle 6 zum Deaktivieren der automatischen
Abschaltung.

Input Alert™-Funktion

Wenn eine Messleitung in eine Buchse für mA/μA oder A
eingesteckt ist, der Drehschalter jedoch nicht auf die
korrekte Stromposition eingestellt ist, warnt der Pieper
den Bediener mit einem Zirpton und auf dem Display
blinkt "LEAd". Diese Warnung soll verhindern, dass
Spannung, Kontinuität, Widerstand, Kapazität oder
Dioden mit den Messleitungen in Strombuchsen
gemessen werden.

W Vorsicht

Wenn die Messfühler parallel (über) zu einem
stromführenden Schaltkreis angelegt werden
und eine Messleitung in eine Strombuchse
eingesteckt ist, kann dies den
Prüfschaltkreis beschädigen und die
Messgerätsicherung auslösen. Der
Widerstand durch die Strombuchsen des
Messgeräts ist in diesem Fall so gering, dass
das Messgerät wie ein Kurzschluss wirkt.

Einschaltoptionen

Wenn eine Taste beim Einschalten des Messgeräts
gedrückt gehalten wird, wird eine Einschaltoption
aktiviert. Tabelle 6 beschreibt die Einschaltoptionen.

13

27 II/28 II

Bedienungshandbuch

Tabelle 6. Einschaltoptionen

Taste Einschaltoption



(Gelb)



Deaktiviert die automatische Abschaltung (Messgerät schaltet normalerweise nach 30 Minuten ab).
Das Messgerät zeigt PoFF an, bis  losgelassen wird.

Aktiviert den Kalibriermodus des Messgeräts und fordert zur Eingabe eines Kennworts auf.
Das Messgerät zeigt CAL” an und schaltet in den Kalibriermodus. Siehe 27 II/28 II

Kalibrierungsinformationen

.

 Aktiviert die Glättungsfunktion des Messgeräts. Das Messgerät zeigt '--- an, bis  losgelassen wird.
 Schaltet alle LCD-Segmente ein.
 Deaktiviert den Piepton für alle Funktionen. Das Messgerät zeigt bEEP an, bis  losgelassen wird.





(Relativmodus)



14

Deaktiviert die automatische Abschaltung der Beleuchtung (die nach normalerweise 2 Minuten erfolgt).
Das Messgerät zeigt LoFF an, bis  losgelassen wird.

Aktiviert den Zoommodus für die Balkenanzeige. Das Messgerät zeigt 2rEL an, bis  losgelassen
wird.

Aktiviert den hochohmigen Modus des Messgeräts, wenn mV-Gleichstromfunktion verwendet wird.
Das Messgerät zeigt Hi2 an, bis  losgelassen wird. (nur 28 II)

Digital Multimeters

Durchführen von Messungen

Durchführen von Messungen

Die folgenden Abschnitte beschreiben die Durchführung
von Messungen mit dem Messgerät.

Wechsel- und Gleichspannungsmessungen

Das Modell 28 II bietet Echt-Effektivwert-Messungen, die
für verzerrte Sinuswellen und andere Signalformen (ohne
Gleichspannungsoffset), zum Beispiel Rechteck-,
Dreieck- oder Treppensignale, genau sind.

Die Spannungsbereiche sind 600,0 mV, 6,000 V, 60,00 V,
600,0 V und 1000 V. Zur Auswahl des 600,0-mV-DC­Bereichs den Drehschalter auf mV stellen.

Siehe Abbildung 2 zum Messen von Wechselspannung
oder Gleichspannung.

V

mV

V

Wechselspannung

Schaltkasten

Gleichspannung

+

Abbildung 2. Wechsel- und

Gleichspannungsmessungen

gat102.eps

15

27 II/28 II

Bedienungshandbuch

Beim Messen von Spannung verhält sich das Messgerät
ungefähr wie eine parallelgeschaltete 10-MΩ-Impedanz
(10.000.000 Ω). Dieser Belastungseffekt kann in
hochohmigen Schaltungen Messfehler verursachen. In
den meisten Fällen ist der Fehler vernachlässigbar (0,1 %
oder weniger), wenn die Impedanz des Schaltkreises
10 kΩ (10.000 Ω) oder weniger beträgt.

Zur Messung der Gleichspannungsabweichung einer
Wechselspannung sollte zwecks größerer Genauigkeit
zuerst die Wechselspannung gemessen werden. Den
Wechselspannungsbereich notieren, dann manuell einen
Gleichspannungsbereich wählen, der dem
Wechselspannungsbereich gleich oder größer ist.
Dadurch wird die Genauigkeit der
Gleichspannungsmessung verbessert, indem die
Eingangsschutzkreise nicht aktiviert werden.

Nulleingangsverhalten von Echt-Effektivwert­Messgeräten (28 II)

Echt-Effektivwert-Messgeräte können verzerrte
Wellenformen genau messen, doch wenn die
Messleitungen bei AC-Funktionen kurzgeschlossen
werden, zeigt das Messgerät einen Restwert zwischen 1
und 30 an. Wenn die Messleitungen offen sind,
schwanken die angezeigten Werte möglicherweise
störungsbedingt. Diese Offsetwerte sind normal. Sie
haben keine Auswirkung auf die
Wechselstrommessgenauigkeit des Messgeräts in den
spezifizierten Messbereichen.

Unbestimmte Eingangspegel sind:

• Wechselspannung: unterhalb 3 % von 600 mV

Wechselspannung bzw. 18 mV Wechselspannung

• Wechselstrom: unterhalb 3 % von 60 mA

Wechselstrom bzw. 1,8 mA Wechselstrom

• Wechselstrom: unterhalb 3 % von 600 μA

Wechselstrom bzw. 18 μA Wechselstrom

Tiefpassfilter (28 II)

Das Modell 28 II ist mit einem Wechselstrom­Tiefpassfilter ausgerüstet. Beim Messen von
Wechselspannung oder Wechselstromfrequenz 
drücken, um den Tiefpassfiltermodus () zu aktivieren.
Dass Messgerät misst weiterhin im ausgewählten Modus,
doch das Signal wird jetzt durch einen Filter geleitet, der
unerwünschte Spannungen oberhalb von 1 kHz blockiert,
siehe Abbildung 3 Die Messung der niederfrequenten
Spannungen unterhalb von 1 kHz erfolgt mit reduzierter
Genauigkeit. Der Tiefpassfilter kann die Messleistung bei
zusammengesetzten Sinuswellen verbessern, die typisch
von Invertern und VF-Motorantrieben erzeugt werden.

16

Digital Multimeters

Durchführen von Messungen

XW Warnung

Zur Vermeidung von Stromschlag oder
Verletzungen den Tiefpassfilter nicht beim
Prüfen des Vorhandenseins gefährlicher
Spannungen verwenden. Die vorhandenen
Spannungen sind u. U. höher als angegeben.
Zuerst eine Spannungsmessung ohne den
Filter durchführen, um ggf. das
Vorhandensein von gefährlicher Spannung
zu erkennen. Dann die Filterfunktion
auswählen.

Hinweis

Wenn der Tiefpassfilter gewählt ist, geht das
Messgerät in den manuellen Bereichswahl­Modus. Bereiche durch Drücken von 
auswählen. Automatische Bereichswahl ist mit
dem Tiefpassfilter nicht verfügbar.

1 kHz

100 Hz

aom11f.eps

Abbildung 3. Tiefpassfilter

Temperaturmessungen (28 II)

Das Messgerät misst die Temperatur von einem Typ-K­Thermoelement (enthalten). Durch Drücken von C

zwischen Grad Celsius (°C) und Grad Fahrenheit (°F)
auswählen.

W Vorsicht

Um mögliche Beschädigung von Messgerät
oder anderen Gerät zu verhindern, immer
bedenken, dass das Messgerät selbst für ­200,0 °C bis +1090.0 °C und -328,0 °F bis
1994 °F spezifiziert ist, das mitgelieferte
Thermoelement Typ K jedoch nur für 260 °C.
Für Temperaturen außerhalb dieses Bereichs
ein entsprechend höher spezifiziertes
Thermoelement verwenden.

Die Anzeigenbereiche betragen -200,0 °C bis +1090 °C
und -328,0 °F bis 1994 °F. Messwerte außerhalb dieser
Bereiche werden als 0L auf dem Display des Messgeräts
angezeigt. Wenn kein Thermoelement angeschlossen ist,
wird ebenfalls 0PEn in der Anzeige angezeigt.

Messen von Temperatur:

1. Ein Typ-K-Thermoelement an die Anschlüsse COM
und  des Messgeräts anschließen.

2. Den Drehschalter auf  drehen.

3.  drücken, um den Temperaturmodus zu
aktivieren.

4.  drücken, um Celsius oder Fahrenheit
auszuwählen.

17

27 II/28 II

Bedienungshandbuch

Durchgangsprüfungen

W Vorsicht

Zur Vermeidung von Schäden am Messgerät
oder zu prüfenden Gerät vor
Kontinuitätsprüfungen die Stromversorgung
vom Stromkreis trennen und alle
Hochspannungskondensatoren entladen.

Zur Kontinuitätsprüfung gehört ein Piepser, der piepst, so
lange ein Stromkreis durchgängig ist. Der Piepser
ermöglicht schnelle Kontinuitätsprüfungen ohne
Beobachten der Anzeige.

Das Messgerät für den Kontinuitätstest anschließen.
Siehe Abbildung 4.

 drücken, um den Kontinuitätspiepser ein- oder
auszuschalten.

Die Kontinuitätsfunktion erkennt zeitweilige offene
Schaltungen und Kurzschlüsse von einer Kürze von bis
zu 1 ms. Für solche kurzzeitigen Kurzschlüsse erzeugt
das Messgerät einen kurzen Pieps.

18

Digital Multimeters

Durchführen von Messungen

Für Schaltkreisprüfungen:

Stromkreisstrom ausschalten

Aktiviert
Kontinuitäts­pieper

EIN
(geschlossen)

Abbildung 4. Kontinuitätstests

AUS
(offen)

gat103.eps

19

27 II/28 II

Bedienungshandbuch

Widerstandsmessungen

W Vorsicht

Zur Vermeidung von Schäden am Messgerät
oder zu prüfenden Gerät vor dem Messen von
Widerstand die Stromversorgung vom
Stromkreis trennen und alle
Hochspannungskondensatoren entladen.

Das Messgerät misst Widerstand, indem es schwachen
Strom durch den Schaltkreis sendet. Da dieser Strom
durch alle möglichen Pfade zwischen den Messsonden
fließt, stellt die Anzeige den Gesamtwiderstand aller Pfade
zwischen den Messsonden dar.

Die Widerstandsbereiche des Messgeräts betragen
600,0 Ω, 6,000 kΩ, 60,00 kΩ, 600,0 kΩ, 6,000 MΩ und
50,00 MΩ.

Zum Messen von Widerstand das Messgerät gemäß
Abbildung 5 einrichten.

Ratschläge zum Messen von Widerstand:

• Der für einen Widerstand in einer Schaltung

gemessene Wert weicht oft vom Nennwert des
Widerstands ab.

• Die Messleitungen können Fehler von 0,1 Ω bis 0,2 Ω

zu Widerstandsmessungen hinzufügen. Zur
Bestimmung des Fehlers die Messfühlerspitzen
kurzschließen und den Widerstand der Messleitungen
messen. Falls notwendig, kann dieser Wert von den
Messwerten in der Betriebsart Relativ (REL)
automatisch abgezogen werden.

• Die Widerstandsfunktion kann ausreichend hohe

Spannungen erzeugen, um Silikondioden oder
Transistorübergänge in Vorwärtsrichtung zu
verstärken, so dass diese als Leiter auftreten. Wenn
dies vermutet wird,  drücken, um einen
niedrigeren Strom im nächst höheren Bereich
anzulegen. Wenn der Wert höher ist, den höheren
Wert verwenden. Die typischen Kurzschlussströme
können der Eingangscharakteristik-Tabelle in
Abschnitt der technischen Angaben entnommen
werden.

20

Digital Multimeters

Durchführen von Messungen

Schaltkreiswiderstandsmessungen

Schaltkreisstrom

AUS

Abbildung 5. Widerstandsmessungen

Isolierung eines Potentiometers

1

2

3

Trennen

1

Isolierung eines Widerstands

2

3

Trennen

gat106.eps

21

27 II/28 II

Bedienungshandbuch

Verwendung der Leitfähigkeit für Messungen hoher Widerstände oder Lecktests

Leitfähigkeit, die Umkehrfunktion von Widerstand, ist die
Fähigkeit eines Schaltkreises, Strom zu leiten. Hohe
Werte von Leitfähigkeit (Leitwerte) deuten auf niedrige
Werte von Widerstand.

Der 60-nS-Bereich des Messgeräts misst die Leitfähigkeit
in Nanosiemens (1 nS = 0,000000001 Siemens). Da
diese geringen Leitfähigkeitswerte hohen
Widerstandswerten entsprechen, kann mit dem nS­Bereich des Messgeräts der Widerstand von Bauteilen
bis zu 100,000 MΩ, 1/1 nS = 1.000 MΩ gemessen
werden.

Zum Messen von Leitfähigkeit das Messgerät zum
Messen von Widerstand gemäß Abbildung 5 einrichten,
dann  drücken, bis der Anzeiger nS in der Anzeige
erscheint.

Ratschläge zum Messen von Leitfähigkeit:

• Messungen in hochohmigen Schaltkreisen sind

anfällig für induzierte elektrische Störungen. Um die
Mehrheit der Rauschwerte zu glätten, in den Modus
MIN-MAX-Aufzeichnung schalten und dann den
Mittelwert (AVG) der Messung bestimmen.

• Normalerweise gibt es bei offenen Messleitungen

einen Restleitwert. Genaue Ablesungen können in
der Betriebsart Relativ (REL) durchgeführt werden,
indem die Restleitfähigkeit abgezogen wird.

22

Digital Multimeters

Durchführen von Messungen

Kapazitätsmessungen

W Vorsicht

Zur Vermeidung von Schäden am Messgerät
oder zu prüfenden Gerät vor dem Messen
von Kapazität die Stromversorgung vom
Stromkreis trennen und alle
Hochspannungskondensatoren entladen. Die
Gleichspannungsfunktion verwenden, um
nachzuweisen, dass der Kondensator
entladen ist.

Die Kapazitätsbereiche des Messgeräts sind 10,00 nF,
100,0 nF, 1,000 μF, 10,00 μF, 100,0 μF und 9999 μF.

Zum Messen von Kapazität das Messgerät gemäß
Abbildung 6 einrichten.

Die Genauigkeit von Messungen im Bereich von 1000 nF
und darunter wird verbessert, indem man im
Relativmodus (REL) die Restkapazität des Messgeräts
und der Messleitungen abzieht.

Hinweis

Wenn am zu testenden Kondensator eine zu
große elektrische Ladung vorhanden ist, zeigt
die Anzeige "diSC" an.

Kapazität aus

Wählt

+
+
+

+
+
+
+
+

+

Abbildung 6. Kapazitätsmessungen

gat104.eps

23

27 II/28 II

Bedienungshandbuch

Diodentests

W Vorsicht

Zur Vermeidung von Schäden am Messgerät
oder zu prüfenden Gerät vor dem Prüfen von
Dioden die Stromversorgung vom Stromkreis
trennen und alle
Hochspannungskondensatoren entladen.

Die Diodenprüffunktion zum Prüfen von Dioden,
Transistoren, Thyristoren (SRCs) und anderen
Halbleiterbauelementen verwenden. Diese Funktion
testet eine Halbleiterverbindung, indem Strom durch die
Verbindung geschickt und dann der Spannungsabfall
gemessen wird. Eine gute Siliziumverbindung fällt
zwischen 0,5 V und 0,8 V ab.

Zum Prüfen einer Diode innerhalb eines Schaltkreises
das Messgerät gemäß Abbildung 7 einrichten. Für die

Bestimmung der Durchlassvorspannung an einem
Halbleiterbauteil muss die rote Messleitung mit dem
positiven Anschluss des Bauteils und die schwarze
Messleitung mit dem negativen Anschluss des Bauteils
verbunden werden.

Eine gute Diode sollte innerhalb eines Schaltkreises
Vorwärtsmesswerte zwischen 0,5 V und 0,8 V erzeugen;
die Rückwärtsmesswerte können jedoch je nach
Widerstand der anderen Pfadkomponenten zwischen den
Messleitungen variieren.

Ein kurzer Piepton ertönt, wenn die Diode einwandfrei ist
(< 0,85 V). Ein Dauerton ertönt, wenn der Messwert ≤
0,100 V beträgt, was einem Kurzschluss entsprechen
würde. Die Anzeige zeigt "OL" an, wenn die Diode offen
ist.

24

Digital Multimeters

Durchführen von Messungen

Typisch
Messung

Einzelpiepton

Schlechte
Diode

Vorwärts-Bias

+

Offen

Abbildung 7. Diodentests

Schlechte
Diode

Rückwärts-Bias

+

Kurzgeschlossen

oder

gat109.eps

25

27 II/28 II

Bedienungshandbuch

Wechselstrom- oder Gleichstrommessungen

XW Warnung

Zur Vermeidung von Stromschlag und
Verletzungen niemals eine Strommessung im
Schaltkreis versuchen, wenn das
Erdpotential im offenen Schaltkreis mehr als
1000 V beträgt. Dies kann das Messgerät
beschädigen oder zu Körperverletzungen bei
durchbrennenden Sicherungen während der
Messung führen.

W Vorsicht

Vermeidung von Schäden am Messgerät und
an zu testenden Geräten:

• Vor Gebrauch die Sicherungen des

Messgeräts prüfen.

• Für alle Messungen die entsprechenden

Anschlüsse, Funktionen und Bereiche
verwenden.

• Die Messfühler nie parallel (über) zu

einer Schaltung oder Komponente
platzieren, wenn die Messleitungen in die
Strombuchsen eingesteckt sind.

Zur Strommessung muss der zu testende Stromkreis
unterbrochen und das Messgerät in Serie mit dem
Stromkreis geschaltet werden.

Die Strombereiche des Messgeräts sind 600,0 μA,
6000 μA, 60,00 mA, 400,0 mA, 6,000 A und 10.00 A.

Zur Strommessung Abbildung 8 heranziehen und wie
folgt verfahren:

1. Die Stromversorgung des Schaltkreises ausschalten.
Alle Hochspannungskondensatoren entladen.

2. Die schwarze Messleitung in die COM -Buchse
stecken. Für Stromstärken zwischen 0 mA und 400
mA die rote Messleitung in den mA/μA Anschluss
stecken. Für Stromstärken über 400 mA die rote
Messleitung in den A-Anschluss stecken.

Hinweis

Um das Auslösen der 400-mA-Sicherung des
Messgeräts zu vermeiden, die mA/μA-Buchse
nur verwenden, wenn die Stromstärke mit
Sicherheit kontinuierlich unterhalb von 400 mA
liegt, bzw. unterhalb von 600 mA für 18 Stunden
oder weniger.

26

Digital Multimeters

Durchführen von Messungen

1

Schaltkreisstrom:
OFF/AUS - zum Anschließen

Gesamtstrom zum Schaltkreis

des Messgeräts.
ON/EIN - für Messungen.
OFF/AUS - zum Entfernen des
Messgeräts.

mA

A

4

3

A

5

2

Strom durch eine Komponente

5

gat107.eps

Abbildung 8. Strommessungen

27

27 II/28 II

Bedienungshandbuch

3. Bei Benutzung des A-Anschlusses den Drehschalter
auf mA/ schalten. Bei Benutzung des mA/μA-
Anschlusses den Drehschalter auf
Stromstärken von weniger als 6000 μA (6 mA) oder

 für Stromstärken über 6000 μA schalten.

auf

4. Zum Messen von Gleichstromstärke  drücken.

5. Den zu testenden Stromkreis öffnen. Mit der
schwarzen Messsonde die negative Seite, mit der
roten Messsonde die positive Seite der
Unterbrechung berühren. Ein Umkehren der Sonden
erzeugt einen negativen Messwert, beschädigt das
Messgerät jedoch nicht.

6. Die Stromversorgung des Schaltkreises einschalten;
dann die Anzeige ablesen. Den Wert und auch die
rechts in der Anzeige angezeigte Einheit notieren
(μA, mA oder A).

7. Die Stromversorgung des Schaltkreises ausschalten,
und alle Hochspannungskondensatoren entladen.
Das Messgerät entfernen, und den Schaltkreis unter
Normalbetrieb nehmen.

 für

Ratschläge zum Messen von Strom:

• Wenn der Strommesswert 0 ist, und der Bediener

weiß, dass das Messgerät richtig eingerichtet ist, die
Sicherungen des Messgeräts gemäß Abschnitt
"Prüfen der Sicherungen" prüfen.

• Strommessgeräte haben eine geringe

Bürdenspannung, die sich auf den Schaltkreisbetrieb
auswirken kann. Diese Lastspannung kann mit den
in Tabelle der technischen Angaben angegebenen
Werten berechnet werden.

28

Digital Multimeters

Durchführen von Messungen

Frequenzmessungen

Das Messgerät misst die Frequenz einer Spannung oder
eines Stromsignals, indem es zählt, wie oft pro Sekunde
das Signal eine Schwelle (Pegel) überschreitet.

Tabelle 7 fasst die Schwellenwerte und Anwendungen für
Frequenzmessungen unter Berücksichtigung der
verschiedenen Spannungs- und Strombereiche
zusammen.

Zur Frequenzmessung das Messgerät mit der
Signalquelle verbinden und dann  drücken. Durch
Drücken von  wird die Triggerflanke zwischen + und

- umgeschaltet und in einem Symbol auf der linken
Anzeigenseite angezeigt (siehe Abbildung 9 unter
"Tastgrad"). Drücken von
Zähler.

Das Messgerät bestimmt automatisch einen von fünf
Frequenzbereichen: 199,99 Hz, 1999,9 Hz, 19,999 kHz,
199,99 kHz und mehr als 200 kHz. Für Frequenzen von
weniger als 10 Hz wird die Anzeige im Takt der
Eingangsquelle aktualisiert. Unterhalb von 0,5 Hz kann
die Anzeige instabil sein.

 stoppt und startet den

Ratschläge zum Messen von Frequenz:

• Wenn eine Messung 0 Hz ergibt oder instabil ist, liegt

das Eingangssignal möglicherweise nahe am
Triggerpegel oder darunter. Dieses Problem kann
normalerweise durch Auswählen eines niedrigeren
Bereichs korrigiert werden - dadurch wird die
Empfindlichkeit des Messgeräts erhöht. In der L
Funktion haben die unteren Bereiche auch geringere
Schwellenwerte.

Wenn ein Messwert wie ein Vielfaches des erwarteten
Ergebnisses aussieht, ist das Eingangssignal
möglicherweise verzerrt. Verzerrung kann bewirken, dass
der Trigger des Frequenzzählers mehrfach ausgelöst
wird. Dieses Problem kann unter Umständen durch
Auswählen eines höheren Spannungsbereichs behoben
werden - dadurch wird die Empfindlichkeit des
Messgeräts vermindert. Ebenso kann ein höherer
Schwellenwert durch die Wahl eines
Gleichspannungsbereichs versucht werden. Im
allgemeinen ist die niedrigste angezeigte Frequenz die
richtige.

29

27 II/28 II

Bedienungshandbuch

Tabelle 7. Funktionen und Schwellenwerte für Frequenzmessungen

Funktion Bereich

K

K

L

m

L
L
L
L

R e E G

\

μAF

^

AF 6 A, 10 A 0,30 A, 3,0 A

6 V, 60 V,
600 V, 1000 V

600 mV ±30 mV Hochfrequente 5-V-Logiksignale. (Die DC-Koppelung der L Funktion kann

600 mV 40 mV Siehe Messhinweise vor dieser Tabelle.

6 V 1,7 V 5-V-Logiksignale (TTL).

60 V 4 V Schaltsignale in Automobilen.

600 V 40 V Siehe Messhinweise vor dieser Tabelle.

1000 V 100 V

Alle Bereiche ±5 % der Skala Wechselstromsignale.

600 μA, 6000 μA 30 μA, 300 μA Siehe Messhinweise vor dieser Tabelle.

60 mA, 400 mA 3,0 mA, 30 mA

Ungefährer

Schwellenwert

±5 % der Skala Für die meisten Signale.

Frequenzzählermerkmale sind nicht verfügbar bzw. nicht spezifiziert für diese Funktionen.

Typische Anwendung

hochfrequente Logiksignale abschwächen und deren Amplitude soweit
verringern, dass der Schwellenwert beeinträchtigt wird.)

30

Digital Multimeters

Durchführen von Messungen

Tastgradmessungen

Tastgrad ist der Prozentsatz von Zeit (Impulsdauer zu
Impulsperiodendauer), währenddem ein Signal oberhalb
oder unterhalb eines Triggerpegels liegt (siehe
Abbildung 9). Der Tastgradmodus ist zum Messen von
"Aus"-Zeit oder "Ein"-Zeit der Logik und Schaltsignalen
optimiert. Systeme wie elektronische
Kraftstoffeinspritzsysteme und unterbrechungsfreie
Stromversorgungen werden durch Impulse variierender
Breite gesteuert, die durch Messen des Tastgrads geprüft
werden können.

Zur Messung von Tastgrad wird das Messgerät zur
Messung von Frequenzen eingerichtet und dann ein
zweites Mal auf Hz gedrückt. Wie bei der
Frequenzfunktion kann auch hier die Steigung für den

+Flanke

Triggerpunkt

30% Über

+Flanke

Abbildung 9. Komponenten der Tastgradmessungen

-Flanke
Triggerpunkt

100%

Messgerätzähler durch Drücken von  geändert
werden.

Für 5-V-Logiksignale den 6-V-Gleichspannungsbereich
verwenden. Für 12-V-Schaltsignale in Automobilen den
60-V-Gleichspannungsbereich verwenden. Für
Sinussignale den niedrigsten Bereich auswählen, der kein
mehrfaches Triggern bewirkt. (Im Allgemeinen kann ein
verzerrungsfreies Signal die bis zu zehnfache Amplitude
des gewählten Spannungsbereichs haben.)

Falls die Messung eines Tastgrads instabil ist, auf MIN
MAX drücken und dann zur Darstellung des Mittelwertes
(AVG) gehen.

70% Unter

-Flanke

gat3f.eps

31

27 II/28 II

Bedienungshandbuch

Bestimmen der Impulsbreite

Für ein periodisches Signal (das Signalmuster wiederholt
sich in gleichen Zeitintervallen) kann die Zeit, in der das
Signal entweder hoch oder niedrig ist, wie folgt bestimmt
werden:

1. Signalfrequenz messen.

2. Ein zweites Mal auf  drücken, um den Tastgrad
des Signals zu bestimmen. Auf  drücken, um
die Messung der negativen oder positiven
Signalkontinuität festzulegen, siehe Abbildung 9.

3. Die Impulsbreite mit Hilfe der folgenden Formel
bestimmen:

Impulsbreite =

(in

Sekunden)

% Tastgrad ÷ 100

Frequenz

Balkenanzeige

Die analoge Balkenanzeige verhält sich wie die Nadel auf
einer analogen Anzeige, aber ohne Übersteuerung. Die
Balkenanzeige wird 40 mal pro Sekunde aktualisiert. Da
die Balkenanzeige damit etwa 10 mal schneller als die
Digitalanzeige anspricht, ist es zur Einstellung von
Spitzen und Nulleinstellungen sowie für sich schnell
ändernde Eingänge nützlich. Die Balkenanzeige wird für
Kapazität, Frequenzmessfunktionen, Temperatur oder
Spitze-Min-Max nicht angezeigt.

Die Anzahl der leuchtenden Segmente repräsentiert den
gemessenen Wert im Verhältnis zum Vollausschlag des
ausgewählten Bereichs.

Im 60-V-Messbereich zum Beispiel sind die
Hauptskalenteilungen bei 0, 15, 30, 45 und 60 V. Ein
Eingangssignal von -30 V lässt das Minus-Vorzeichen
und die Segmente bis zur Mitte der Skala leuchten.

Die Balkenanzeige besitzt auch eine Zoomfunktion, die
unter "Zoommodus" beschrieben wird.

32

Digital Multimeters

HiRes-Modus (28 II)

Zoommodus (nur Einschaltoption)

Verwenden der relativen Zoom-Balkenanzeige:

1.

 gedrückt halten und das Messgerät

einschalten. Die Anzeige zeigt “2rE an.L”.

2. Den Relativmodus durch erneutes Drücken von

 auswählen.

3. Die Mitte der Balkenanzeige repräsentiert jetzt Null
und die Empfindlichkeit der Balkenanzeige wird um
einen Faktor 10 erhöht. Messwerte, die geringer als
der gespeicherte Referenzwert sind, werden durch
Segmente links von der Mitte angezeigt. Werte, die
größer sind, werden durch Segmente rechts von der
Mitte angezeigt.

Verwendung des Zoommodus

Mit der Kombination von relativer Betriebsart und der
erhöhten Empfindlichkeit der Balkenanzeige in der
Betriebsart Zoom können schnelle und genaue Null- und
Spitzeneinstellungen vorgenommen werden.

Für Nulleinstellungen wird das Messgerät zuerst auf die
gewünschte Funktion eingestellt. Anschließend die
Messleitungen kurz schließen, auf
dann die Messleitungen mit dem zu testenden Stromkreis
verbinden. Das einstellbare Bauteil des Kreises justieren,
bis die Anzeige Null anzeigt. Hierbei leuchtet
ausschließlich das Mittensegment der Zoom­Balkenanzeige.

 drücken und

Für Spitzeneinstellungen wird das Messgerät auf die
gewünschte Funktion eingestellt. Anschließend die
Messleitungen mit dem zu testenden Stromkreis
verbinden und dann auf
zeigt Null an. Die Länge der Balkenanzeige nimmt dann
nach rechts oder links von Null aus zu, wenn ein positiver
oder negativer Spitzenwert eingestellt wird. Falls ein
Bereichsüberschreitungs-Symbol angezeigt wird (< >),
zweimal auf
einzustellen, und dann mit der Einstellung fortfahren.

 drücken, um den Referenzwert neu

 drücken. Die Anzeige

HiRes-Modus (28 II)

Beim Modell 28 II  eine Sekunde lang drücken, um den
hochauflösenden Modus (HiRes) mit 4-1/2 Stellen
aufzurufen. Die Anzeige wird mit der 10fachen normalen
Auflösung und maximalen Werten von 19.999 dargestellt.
Der HiRes-Modus kann außer bei Kapazitätsmessungen,
Frequenzmess-funktionen, Temperatur und MIN MAX mit
250 μs (Spitze) überall eingesetzt werden.

Um in den 3-1/2-Ziffermodus zurückzuschalten,  1
Sekunde lang gedrückt halten.

33

27 II/28 II

Bedienungshandbuch

MIN-MAX-Aufzeichnung

Die Betriebsart MIN MAX zeichnet die Minima und
Maxima der Eingangssignale auf. Sobald das Signal
unter den bisherigen Minimalwert abfällt oder über den
bisherigen Maximalwert ansteigt, ertönt ein Piepsignal
und das Messgerät zeichnet den neuen Wert auf. In
diesem Modus können zeitweilig aussetzende Signale
registriert, Maximalwerte in Abwesenheit aufgezeichnet
oder Anzeigenwerte dann aufgezeichnet werden, wenn
eine Beobachtung der Anzeige während des Testbetriebs
nicht möglich ist. In der Betriebsart MIN MAX kann auch
ein Mittelwert aller Anzeigen berechnet werden, seit die
Betriebsart aktiviert wurde. Zur Benutzung des Modus
MIN MAX siehe Funktionen in Tabelle 8.

Die Ansprechzeit ist die Zeitspanne, für die ein Signal
einen Wert annehmen muss, damit dieser Wert
aufgezeichnet wird. Kürzere Ansprechzeiten erfassen
kürzere Ereignisse, jedoch mit geringerer Genauigkeit.
Eine Änderung der Ansprechzeit löscht alle
aufgezeichneten Anzeigen. Das Modell 27 II besitzt eine
Ansprechzeit von 100 ms. Das Modell 28 II besitzt
Ansprechzeiten von 100 ms und 250 μs (Spitze). Die
Ansprechzeit von 250 μs wird in der Anzeige als ""
wiedergegeben.

Die Ansprechzeit von 100 ms ist am besten für die
Aufzeichnung von Spannungsspitzen der
Stromversorgung, Stromstößen und zeitweilig
aussetzende Störungen geeignet.

Der angezeigte echte Mittelwert ist der arithmetische
Mittelwert aller Messwerte seit Beginn der Aufzeichnung
(Überlasten werden ausgeschieden). Der mittlere
Messwert ist beim Glätten von instabilen Eingängen,
beim Berechnen des Stromverbrauchs oder beim
Schätzen, wie viel Prozent der Zeit ein Schaltkreis aktiv
ist, nützlich.

Min Max zeichnet die Signalextreme auf, die länger als
100 ms dauern.

Spitze (Peak) zeichnet die Signalextreme auf, die länger
als 250 μs dauern.

Glättungsfunktion (nur Einschaltoption)

Wenn sich das Eingangssignal schnell ändert, bietet
"Glätten" einen stabileren Messwert in der Anzeige.

Verwenden der Glättungsfunktion:

1.  gedrückt halten und das Messgerät
einschalten. Das Messgerät zeigt '--- an, bis 
losgelassen wird.

2. Das Glättungssymbol () erscheint links in der
Anzeige und zeigt an, dass Glätten aktiviert ist.

34

Digital Multimeters

Glättungsfunktion (nur Einschaltoption)

Tabelle 8. MIN MAX Funktionen

Taste MIN-MAX-Funktion

Startet die Betriebsart MIN MAX Aufzeichnung. Das Messgerät sperrt den Bereich, der



vor Beginn des Modus MIN MAX eingeschaltet war. (Die gewünschte Messfunktion und
der Bereich sollten vor Beginn des Modus MIN MAX gewählt werden.) Das Messgerät
gibt einen Piepton ab, wenn ein neuer Minimal- oder Maximalwert aufgezeichnet wird.



(Im Modus MIN MAX)



PEAK MIN MAX





(für 1 Sekunde halten)

Wechselt zwischen Höchstwert (MAX), Mindestwert (MIN), Mittelwert (AVG) und
aktuellem Wert.

Nur Modell 28 II: Wählt 100 ms oder 250 μs Ansprechzeit. (Die Ansprechzeit von 250
μs wird in der Anzeige als "" wiedergegeben.) Gespeicherte Werte werden
gelöscht. Der aktuelle Wert und der Mittelwert (AVG) sind bei 250 μs nicht verfügbar.

Beendet die Aufzeichnung, ohne die gespeicherten Werte zu löschen. Nochmals
drücken, um die Aufzeichnung wieder zu starten.

MIN-MAX-Modus beenden. Gespeicherte Werte werden gelöscht. Das Messgerät
verbleibt im gewählten Bereich.

35

27 II/28 II

Bedienungshandbuch

AutoHOLD-Modus

XW Warnung

Um Stromschlag oder Verletzungen zu
vermeiden, den AutoHOLD-Modus nicht dazu
verwenden, um zu bestimmen, ob ein
Schaltkreise stromfrei ist. Der AutoHOLD­Modus kann instabile oder gestörte Pegel
nicht festhalten.

Der AutoHOLD-Modus sperrt den aktuellen Wert in der
Anzeige. Sobald ein neuer stabiler Wert festgestellt wird,
ertönt ein Piepton und das Messgerät zeigt den neuen
Wert an. Auf
zu starten oder zu beenden.

 drücken, um den AutoHOLD-Modus

Betriebsart Relativ (REL)

Durch Wahl des Relativmodus () setzt das
Messgerät die Anzeige auf Null und speichert die aktuelle
Anzeige als Referenz für weitere Messungen. Das
Messgerät sperrt den vor dem Drücken von 
eingeschalteten Bereich. Um diesen Modus
auszuschalten, wieder auf

In der Betriebsart Relativ ist der angezeigte Wert immer
die Differenz zwischen dem aktuellen Messwert und dem
gespeicherten Referenzwert. Falls zum Beispiel der
gespeicherte Referenzwert 15,00 V und der aktuelle
Messwert 14,10 V betragen, zeigt die Anzeige den Wert ­0,90 V an.

drücken.

36

Digital Multimeters

Wartung

Wartung

XW Warnung

Zur Vermeidung von Stromschlag und
Verletzungen Reparatur- oder
Servicearbeiten, die nicht in diesem
Handbuch behandelt sind, nur durch
Servicefachpersonal gemäß den Anleitungen
in 27 II/28 II Kalibrierungsinformationen

durchführen.

Allgemeine Wartung

Das Gehäuse von Zeit zu Zeit mit einem feuchten Lappen
und mildem Reinigungsmittel abwischen. Keine Scheuer­oder Lösungsmittel verwenden.

Schmutz oder Feuchtigkeit in den Buchsen kann
Messergebnisse beeinflussen und die
Eingangsalarmfunktion (Input Alert) fälschlicherweise
auslösen. Die Buchsen wie folgt reinigen:

1. Das Messgerät ausschalten und alle Messleitungen
entfernen.

2. Schmutz, der sich in den Buchsen verfangen hat,
herausschütteln.

3. Einen sauberen Tupfer in eine milde Lösung von
Reinigungsmittel und Wasser einlegen. Jede Buchse
mit dem Tupfer reinigen. Jede Buchse mit Druckluft
trocknen, um das Wasser und Reinigungsmittel aus
der Buchse zu forcieren.

Prüfen der Sicherungen

Abbildung 10 hinzuziehen. Mit dem Messgerät in der
Funktion  eine Messleitung in die Buchse 
einführen und die Messfühlerspitze am anderen Ende der
Messleitung gegen das Metall an der
Stromeingangsbuchse halten. Wenn "LEAd" angezeigt
wird, wurde die Messfühlerspitze zu weit in die
Stromeingangsbuchse gesteckt. Die Messleitung ein
wenig zurückziehen, sodass die Meldung verschwindet
und auf der Anzeige OL oder ein Widerstandsmesswert
angezeigt wird. Der Widerstandswert sollte wie in
Abbildung 10 gezeigt sein. Wenn die Prüfungen
Messwerte ergeben, die von denen der Abbildung
abweichen, das Messgerät einem Service unterziehen.

XW Warnung

Zur Vermeidung von Stromschlag oder
Verletzungen vor dem Ersetzen der Batterie
oder von Sicherungen die Messleitungen und
alle Eingangssignale entfernen. Zur
Vermeidung von Schäden oder Verletzungen
dürfen NUR die Ersatzsicherungen mit den in
Tabelle 9 angegebenen Betriebsdaten für
Spannung, Stromstärke und Ansprechzeit
eingesetzt werden.

37

27 II/28 II

Bedienungshandbuch

Gute 0.44 A-Sicherung: 0.995 kΩ -

1.005 kΩ
Sicherung ersetzen: OL

Obere Hälfte der

Eingangskontakte

berühren

Gute 11 A-Sicherung: 00.0 Ω -

00.5 Ω
Sicherung ersetzen: OL

Abbildung 10. Stromsicherungstest

gat105.eps

Ersetzen der Batterien

Die Batterien durch drei AA-Batterien (NEDA
15A oder IEC LR6) ersetzen.

XW Warnung

Zur Vermeidung falscher Messwerte, die zu
Stromschlag oder Verletzungen führen
können, ist die Batterie zu ersetzen, sobald
der Batterieanzeiger () eingeblendet wird.
Wenn die Anzeige "batt" anzeigt, funktioniert
das Messgerät nicht, bis die Batterie ersetzt
wird.

Von der MSHA nur für die Verwendung mit
drei Energizer P/N E91 oder drei Duracell P/N
MN1500 1,5 Volt Alkali-Mignonzellen
zugelassen. Alle Zellen müssen in Bereichen
mit Frischluftzufuhr gleichzeitig gegen Zellen
mit gleicher Teilenummer ausgetauscht
werden.

Die Batterie wie folgt ersetzen, siehe Abbildung 11:

1. Den Drehschalter auf OFF (AUS) drehen, und die
Messleitungen von den Anschlüssen trennen.

2. Die sechs Kreuzschlitzschrauben an der
Gehäuseunterseite entfernen und die
Batteriefachabdeckung () abnehmen.

Beim Abheben der Batteriefachabdeckung
darauf achten, dass die Gummidichtung an der
Batteriefachabtrennung befestigt bleibt.

3. Die drei Batterien entnehmen und alle drei durch
Alkalibatterien der Größe AA ersetzen ().

Hinweis

38

Digital Multimeters

Kundendienst und Ersatzteile

4. Darauf achten, dass die Batteriefachdichtung ()
korrekt um die Außenkante der
Batteriefachabdeckung angebracht ist.

5. Batteriefachabdeckung durch Ausrichten der
Batteriefachabtrennung mit dem Batteriefach wieder
einsetzen.

6. Batteriefachabdeckung mit den sechs
Kreuzschlitzschrauben befestigen.

Ersetzen der Sicherungen

Abbildung 11 hinzuziehen und die Sicherungen des
Messgeräts wie folgt prüfen bzw. ersetzen:

1. Den Drehschalter auf OFF (AUS) drehen, und die
Messleitungen von den Anschlüssen trennen.

2. Batteriefachabdeckung wie in Schritt 2 des
Abschnitts „Ersetzen der Batterien" beschrieben
entfernen.

3. Dichtung des Sicherungsfachs () Sicherungsfach
abnehmen.

4. Sicherungsfachabdeckung () vorsichtig vom
Sicherungsfach abheben.

5. Zum Entfernen der Sicherung ein Ende der
Sicherung vorsichtig heraushebeln und dann die
Sicherung aus der Halterung schieben().

6. NUR Ersatzsicherungen mit den in Tabelle 9
angegebenen Betriebsdaten für Spannung,

Stromstärke und Ansprechzeit einsetzen. Die 440­mA-Sicherung ist kürzer als die 10-A-Sicherung. Zur
korrekten Positionierung der jeweiligen Sicherung die
Kennzeichnungen auf der Platine unter den
Sicherungen beachten.

7. Sicherungsfachabdeckung durch Ausrichten des
Pfeils auf der Sicherungsabdeckung mit der
Gehäuseunterseite und Absenken der Abdeckung
auf das Sicherungsfach wieder einsetzen.

8. Dichtung des Sicherungsfachs durch Ausrichten der
Laschen an der Dichtung mit der Kontur an der
Gehäuseunterseite wieder einsetzen. Sicherstellen,
dass die Dichtung () korrekt sitzt.

9. Batteriefachabdeckung wie in den Schritten vier bis
sechs des Abschnitts „Ersetzen der Batterien"
beschrieben wieder einsetzen.

Kundendienst und Ersatzteile

Die Batterie und Sicherungen überprüfen, falls das
Messgerät versagt. In diesem Handbuch den
sachgemäßen Gebrauch des Messgeräts nachlesen.

Ersatzteile und Zubehör sind in den Tabellen 9 und sowie
in Abbildung 12 aufgeführt.

Zur Bestellung von Teilen und Zubehör siehe
"Kontaktaufnahme mit Fluke".

39

27 II/28 II

Bedienungshandbuch

1

3

4

2

6

5

40

Abbildung 11. Ersetzen der Batterie und Sicherungen

gaq10.eps

Digital Multimeters

Kundendienst und Ersatzteile

Tabelle 9. Ersatzteile

Beschreibung Stk.

Batterie, AA 1,5 V 3 376756

Sicherung, 0,440 A, 1000 V, FLINK 1 943121

Sicherung, 11 A, 1000 V, FLINK 1 803293

Abdeckung Sicherungen 1 3400480

Schraube 6 3861068

Dichtung, Batteriefachabdeckung 1 3439087

Sicherungskappe 1 3440546

Halterung 1 3321048

Batteriefachabdeckung 1 3321030

Fluke Teile- oder

Modellnummer

Krokodilklemme, schwarz 1

AC72

Krokodilklemme, rot 1

Messleitungssatz 1 TL75

Integrierter DMM-Temperaturfühler (nur 28 II) 1 80BK-A

27 II/28 II Bedienungshandbuch-CD 1 3368139

27 II/28 II Einleitungshandbuch 1 3368142

WZur Gewährleistung der Sicherheit ausschließlich exakt diese Ersatzsicherungen verwenden.

41

27 II/28 II

Bedienungshandbuch

Batteriefachabdeckung

Sicherung

Zugangsklappe

Sicherung

11 A, 1000 V,

Schnell

Sicherung

0.440 A,

1000 V, Schnell

Schraube

Sicherungskappe

Batteriefachabdeckung
Dichtung

Batterie
AA 1.5 V

Bedienungshandbuch-CD

27 II/28 II

Einleitungshandbuch

Abbildung 12. Ersatzteile

27 II/28 II

Krokodilklemmen

Halterung

TL75

Messleitungssatz

AC72

80BK-A Integriertes DMM
Temperaturmessfühler
(28 II only)

gat111.eps

42

Digital Multimeters

Kundendienst und Ersatzteile

Tabelle 10. Zubehör

Element Beschreibung

AC72 Krokodilklemmen für den Messleitungssatz TL75

AC220 Sicherheitsgriff, breite Krokodilklemmen

TPAK ToolPak Magnetischer Aufhänger

C25 Weiches Transportetui

TL75 Silikon-Messleitungssatz mit Fühlern

TL220 Industrieller Messleitungssatz

TL224 Messleitungssatz, hitzebeständiges Silikon Modular

TP1 Messfühler, Flachklinge, schlanke Ausführung

TP4 Messfühler, 4 mm Durchmesser, schlanke Ausführung

Fluke Zubehörteile sind bei einem Fluke Vertragshändler erhältlich.

43

27 II/28 II

Bedienungshandbuch

Allgemeine technische Daten

Maximale Spannung zwischen beliebigen

Klemmen und Erde ......................................................1000 V eff

W Sicherung für mA-Eingänge ...................................Flinke Sicherung 440 mA, 1000 V

W Sicherung für A-Eingang: ......................................Flinke Sicherung 11 A, 1000 V

Anzeige

Digital .......................................................................... 6000 Zählrate, Aktualisierung 4/Sek; (Modell 28 auch mit 19.999 Zählrate im

Balkenanzeige: ..........................................................33 Segmente, 40 Aktualisierungen/Sek.

Höhe

Betrieb......................................................................... 2.000 Meter

Lagerung..................................................................... 10.000 Meter

Temperatur

Betrieb......................................................................... -15 °C bis +55 °C; bis -40 °C für 20 Minuten, falls Gerät aus 20 °C-Umgebung

Lagerung.....................................................................-55 °C bis +85 °C (ohne Batterie)

-55 °C bis +60 °C (mit Batterie)

Temperaturkoeffizient

28 II ............................................................................. 0,05 X (spezifizierte Genauigkeit) / °C (< 18 °C oder > 28 °C)

27 II ............................................................................. 0,1 X (spezifizierte Genauigkeit) / °C (< 18 °C oder > 28 °C)

hochauflösenden Modus).

kommt

44

Digital Multimeters

Allgemeine technische Daten

Elektromagnetische Kompatibilität

(EN 61326-1:1997)..........................................................In einem HF-Feld von 3 V/m, Genauigkeit = spezifizierte Genauigkeit +20 Zählraten,

Relative Feuchte ...........................................................0 % bis 95 % (0 °C bis 35 °C)

0 % bis 70 % (35 °C bis 55 °C)

Batterietyp......................................................................3 AA Alkalibatterien, NEDA 15A IEC LR6Von der MSHA nur für die Verwendung mit

Batterielebensdauer......................................................800 Std typisch, ohne Beleuchtung (Alkali)

Erschütterung: ..............................................................Gemäß MIL-PRF-28800 für ein Gerät der Klasse 2

Schock............................................................................Fall aus 1 Meter Höhe gemäß IEC 61010 (3 Meter Höhe mit Gürteltasche)

Abmessung (H x B x L) ................................................ 4,57 cm x 10,0 cm x 21,33 cm)

Abmessung mit Gürteltasche: ....................................6,35 cm x 10,0 cm x 19,81 cm)

Gewicht ..........................................................................517,1 g

Gewicht mit Gürteltasche und Flex-Stand: ................698,5 g

Sicherheitskonformität .................................................Erfüllt ANSI/ISA S82.01-2004, CAN/CSA C22.2 61010-1--04 bis 600 V

Zertifizierungen .............................................................CSA, TÜV, P, ,

IP-Schutzart ...................................................................67 (Schutz gegen Staub und Eintauchen zwischen 15 cm und 1 m für 30 min.)

MSHA-Zulassung Nr......................................................18-A100015-0

außer 600-μA-dc-Messbereich: Gesamtgenauigkeit = spezifizierte Genauigkeit + 60
Zählraten. Temperatur nicht spezifiziert

drei Energizer P/N E91 oder drei Duracell P/N MN1500 1,5 Volt Alkali-Mignonzellen
freigegeben.

Messkategorie IV. TÜV-Zulassung unter EN61010-1

;, GOST, μ

45

27 II/28 II

Bedienungshandbuch

Ausführliche Spezifikationen

Für alle detaillierten Spezifikationen:
Genauigkeit ist spezifiziert für die Dauer von zwei Jahren ab Kalibrierung bei Betriebstemperaturen von 18 °C bis 28 °C mit relativer

Feuchtigkeit von 0 % bis 95 %. Genauigkeit spezifiziert als ±([% der Anzeige] + [Anzahl der niederwertigsten Stellen]). Beim Modell 28 II im
4 ½-Ziffern-Modus muss die Zahl der niederwertigsten Stellen mit 10 multipliziert werden.

27 II Wechselspannung

Bereich Auflösung

600,0 mV 0,1 mV

6,000 V 0,001 V

60,00 V 0,01 V

600,0 V 0,1 V
1000 V 1 V ±(1,0 % + 3) ±(3 % + 3) Unbestimmt

[1] Spezifiziert für ein Maximum von 300 V ac
[2] Unter 5 % des Messbereichs beträgt der Temperaturkoeffizient 0,15 x (spezifizierte Genauigkeit) / °C (> 40°C).

40 Hz – 2 kHz 2 kHz – 10 kHz 10 kHz – 30 kHz

±(0,5 % + 3) ±(2 % + 3)

Genauigkeit

[2]

±(4 % + 10)

[1]

±(4 % + 10)

46

Digital Multimeters

Ausführliche Spezifikationen

28 II Wechselspannung

AC-Umwandlungen sind AC-gekoppelt und von 5 % bis 100 % des Bereichs gültig.

Bereich Auflösung

600,0 mV 0,1 mV

45 - 65 Hz 15 - 200 Hz 200 - 440 Hz 440 Hz – 1 kHz 1 – 5 kHz 5 – 20 kHz

±(0,7 % + 4) ±(2 % + 4)

Genauigkeit

±(2 % + 20)

[2]

6,000 V 0,001 V

60,00 V 0,01 V Unbestimmt

±(1,0 % + 4)

600,0 V 0,1 V

1000 V 1 V

Tiefpassfilter

[1] Unter 30 Hz Glättungsfunktion verwenden.

[2] Bei Messungen unter 10 % des Bereichs einen Wert von 12 hinzufügen.

[3] Frequenzbereich: 1 bis 2,5 kHz

[4] Spezifikation steigt von -1 % auf -6 % bei 440 Hz, wenn der Filter verwendet wird.

±(0,7 % + 2)

±(1,0 % + 4)

[1]

+1,0 % + 4

-6,0 % - 4

[1]

±(2 % + 4)

[3]

Unbestimmt

Unbestimmt Unbestimmt

Unbestimmt Unbestimmt Unbestimmt

[4]

47

27 II/28 II

Bedienungshandbuch

Gleichspannung, Leitfähigkeit und Widerstand

Funktion Bereich Auflösung Genauigkeit

mV dc 600,0 mV 0,1 mV ± (0,1 % + 1)

6,000 V 0,001 V

V dc

Ω

nS

[1] Bei Messungen oberhalb von 30 MΩ im Bereich 50 MΩ 0,5 % des Messwerts hinzufügen, bzw. einen Wert von 20 unterhalb von

33 nS im Bereich 60 nS hinzufügen.

[2] Bei Benutzung der REL-Funktion zum Ausgleich von Versatzwerten.

60,00 V 0,01 V

600,0 V 0,1 V

1000 V 1 V
600,0 Ω 0,1 Ω

6,000 kΩ 0,001 kΩ
60,00 kΩ 0,01 kΩ
600,0 kΩ 0,1 kΩ
6,000 MΩ 0,001 MΩ
50,00 MΩ 0,01 MΩ

60,00 nS 0,01 nS

± (0,05 % + 1)

±(0,2 % + 2)

± (0,2 % + 1)

±(1,0 % + 1)

±(1,0 % + 10)

[2]

[1]

[1,2]

48

Digital Multimeters

Ausführliche Spezifikationen

Temperatur (nur 28 II)

Bereich Auflösung

-200 °C bis +1090 °C

-328 °F bis +1994 °F

[1] Fehler der Thermoelementsonde nicht eingeschlossen.
[2] Die Genauigkeitsspezifikationen basieren auf einer Umgebungstemperatur mit einer Stabilität von ±1 °C. Für Änderungen der

Umgebungstemperatur um ±5 °C gilt die spezifizierte Genauigkeit nach 2 Stunden.

0,1 °C
0,1 °F

Genauigkeit

±(1,0 % + 10)
±(1,0 % + 18)

[1,2]

Wechselstrom

Genauigkeit

Funktion Bereich Auflösung Bürdenspannung

(40 Hz – 1 kHz)

μA ac

mA AC

A ac

[1] Beim Modell 27 II sind AC-Umwandlungen AC-gekoppelt und auf den Echt-Effektivwert eines Sinuswelleneingangs kalibriert.
Unter 300 Zähraten, eine Zählrate hinzufügen und Temperaturkoeffizient beträgt 0,15 x (spezifizierte Genauigkeit) / °C (>40°C).
[3] Beim Modell 28 II sind AC-Umwandlungen AC-gekoppelt, auf Echteffektivwert ansprechend und von 3 % bis 100 % des

[4] 400 mA kontinuierlich; 600 mA für 18 Std maximal.
[5] W 5 A kontinuierlich bis 35 °C; < 20 Minuten Ein, 5 Minuten Aus bei 35 °C bis 55°C. 10 – 20 A für 30 Sekunden maximal; 5

[6] >10 A Genauigkeit nicht angegeben.

600,0 μA 0,1 μA 100 μV/ μA
6000 μA 1 μA 100 μV/ μA
60,00 mA 0,01 mA 1,8 mV/mA

400,0 mA

[4]

0,1 mA 1,8 mV/mA

6,000 A 0,001 A 0,03 V/A

[5,6]

10,00 A

Messbereichs gültig, außer im 400-mA-Messbereich. (5 % bis 100 % des Messbereichs) und 10-A-Messbereich (15 % bis 100 %
des Messbereichs).

Minuten Aus.

0,01 A 0,03 V/A

[1,2]

27 II

(45 Hz – 2 kHz)

±(1.5 % + 2) ± (1,0 % + 2)

28 II

[3]

49

27 II/28 II

Bedienungshandbuch

Gleichstrom

Funktion Bereich Auflösung Bürdenspannung

μA dc

600,0 μA 0,1 μA 100 μV/ μA ± (0,2 % + 4) ± (0,2 % + 4)
6000 μA 1 μA 100 μV/ μA ± (0,2 % + 2) ± (0,2 % + 2)

mA DC

A dc

[1] 400 mA kontinuierlich; 600 mA für 18 Std maximal.
[2] W 10 A kontinuierlich bis 35 °C. < 20 Minuten Ein, 5 Minuten Aus bei 35°C bis 55 °C. >10 – 20 A für 30 Sekunden maximal; 5

[3] > 10 A Genauigkeit nicht angegeben.

60,00 mA 0,01 mA 1,8 mV/mA ± (0,2 % + 4) ± (0,2 % + 4)

[1]

400,0 mA

0,1 mA 1,8 mV/mA ± (0,2 % + 2) ± (0,2 % + 2)

6,000 A 0,001 A 0,03 V/A ± (0,2 % + 4) ± (0,2 % + 4)

[2,3]

10,00 A

Minuten aus.

0,01 A 0,03 V/A ± (0,2 % + 2) ± (0,2 % + 2)

Genauigkeit

27 II 28 II

Kapazität

Bereich Auflösung Genauigkeit

10,00 nF 0,01 nF

±(1,0 % + 2)

100,0 nF 0,1 nF

1,000 μF 0,001 μF

10,00 μF 0,01 μF

100,0 μF 0,1 μF

± (1,0 % + 2)

9999 μF 1 μF

[1] Mit einem Filmkondensator oder besser, unter Verwendung des Relativmodus zur Nullstellung des Restwerts.

[1]

50

Digital Multimeters

Ausführliche Spezifikationen

Diode

Bereich Auflösung Genauigkeit

2,000 V 0,001 V ±(1,0 % + 1)

Frequenz

Bereich Auflösung Genauigkeit

199.99 Hz 0,01 Hz

1999.9 Hz 0,1 Hz

19,999 kHz 0,001 kHz

199,99 kHz 0,01 kHz

≤ 200 kHz 0,1 kHz Unbestimmt

[1] Von 0,5 Hz bis 200 kHz und für Impulsbreiten > 2 μs.

±(0,005 % + 1)

[1]

Empfindlichkeit und Schwellenwerte für Frequenzzähler

Eingangsbereich

600 mV dc 70 mV (bis 400 Hz) 70 mV (bis 400 Hz) 40 mV

600 mV ac 150 mV 150 mV -

6 V 0,3 V 0,7 V 1,7 V

60 V 3 V 7 V (≤ 140 kHz) 4 V

600 V 30 V 70 V (≤ 14,0 kHz) 40 V

1000 V 100 V 200 V (≤ 1,4 kHz) 100 V

Minimale Empfindlichkeit (Effektivwert Sinuswelle)

5 Hz – 20 kHz 0.5 Hz – 200 kHz

Ungefährer Triggerpegel

(Gleichspannungsfunktion)

51

27 II/28 II

Bedienungshandbuch

Tastgrad (V dc und mV dc)

Bereich Genauigkeit

0,0 % bis 99,9 %

[1] 0,5 bis 200 kHz, Impulsbreite > 2 μs. Der Impulsbreitenbereich wird durch die Frequenz des Signals bestimmt.

[1]

Innerhalb von ± (0,2 % pro kHz + 0,1 %) %) für

Anstiegszeiten < 1 μs.

Eingangskenndaten

Gleichtaktunterdrückungs

verhältnis

(1 kΩ unausgeglichen)

> 120 dB bei dc, 50 Hz

oder 60 Hz

> 120 dB bei dc, 50 Hz

oder 60 Hz

> 60 dB, DC bis 60 Hz

Spannung bei
Vollausschlag

Bis 6 MΩ

5 MΩ oder

60 nS

Gegentaktunterdrückung

> 60 dB bei 50 Hz oder 60 Hz

> 60 dB bei 50 Hz oder 60 Hz

Typischer Kurzschlussstrom

600 Ω 6 kΩ 60 kΩ 600 kΩ 6 MΩ 50 MΩ

500

100

μA

10 μA1 μA

μA

Funktion Überlastschutz

L



K

Ω

G

1000 V eff.

1000 V eff.

1000 V eff.

1000 V eff. < 2,8 V dc < 850 mV dc < 1,3 V dc

1000 V eff. < 2,8 V dc 2,200 V dc 1,0 mA typisch

Eingangsimpedanz

(nominell)

10 MΩ < 100 pF

10 MΩ < 100 pF (AC-

gekoppelt)

Leerlaufprüfspannung

0,2
μA

0,1 μA

52

Digital Multimeters

Ausführliche Spezifikationen

MIN-MAX-Aufzeichnung

Genauigkeit Nennansprechzeit

27 II 28 II

Angegebene Genauigkeit ± 12 für

100 ms bis 80 %

100 ms bis 80 %
(DC-Funktionen)

120 ms bis 80 %
(AC-Funktionen)

250 μS (Spitze)

[1] Für periodische Spitzen; 1 ms für Einzelereignisse.

[1]

Änderungen von > 200 ms Dauer
(± 40 in Wechselspannungsmodus mit
Piepton eingeschaltet)

Angegebene Genauigkeit ±12 für
Änderungen von > 200 ms Dauer

Angegebene Genauigkeit ± 40 für
Änderungen von > 350 ms Dauer und
Eingangssignalen von > 25 % des
Bereichsendwerts

Angegebene Genauigkeit ± 100 für
Änderungen von > 250 μs Dauer
(± 100 hinzufügen für Messwerte über

6000)
(± 100 hinzufügen für Messwerte im
Tiefpassmodus)

53

27 II/28 II

Bedienungshandbuch

54
