PN 2538688 July 2006, Rev. 1, 2/07 (German)

116

True-rms Multimeters

Bedienungshandbuch

BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG

Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Fluke zu erweitern. Um während des Garantiezeitraums Garantieleistungen in Anspruch zu nehmen, wenden Sie sich bitte an das nächstgelegene von Fluke autorisierte Servicezentrum, um Rücknahmeinformationen zu erhalten, und senden Sie dann das Produkt mit einer Beschreibung des Problems an dieses Servicezentrum.

DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ES WERDEN KEINE ANDEREN GARANTIEN, Z.B. EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, IMPLIZIERTER ODER AUSDRÜCKLICHER ART ABGEGEBEN. FLUKE ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Fluke Corporation P.O. Box 9090 Everett, WA 98206-9090 USA

11/99

Fluke Europe B.V. P.O. Box 1186 5602 BD Eindhoven Niederlande

True-rms Multimeter

Einführung

Das Fluke True-rms Multimeter (Modell 116) ist ein batteriebetriebenes Echteffektivwert-Multimeter (hiernach „Messgerät“ genannt) mit 6000-Zählwerk und Balkenanzeige.

Dieses Messgerät erfüllt CAT III IEC 61010-1 Standards (2. Ausgabe). Der Sicherheitsstandard IEC 61010-1 (2. Ausgabe) definiert vier Messkategorien (CAT I bis IV) basierend auf der durch Störimpulse verursachten Gefahr. CAT III-Messgeräte sind so konzipiert, dass sie auf Verteilerebene gegen impulsförmige Störsignale in festinstallierten Geräten schützen.

Kontaktaufnahme mit Fluke

Fluke-Rufnummern:

USA: 1-888-99-FLUKE (1-888-993-5853) Kanada: 1-800-36-FLUKE (1-800-363-5853) Europa: +31 402-675-200 Japan: +81-3-3434-0181 Singapur: +65 738 5655 Weltweit: +1-425-446-5500

Besuchen Sie die Fluke Website unter www.fluke.com Registrierung des Messgeräts register.fluke.com

Unsichere Spannung

Dieser Alarm signalisiert das Vorhandensein einer potentiell gefährlichen Spannung. Das Symbol Y wird angezeigt, wenn das Messgerät eine Spannung ≥ 30 V oder eine Überspannung (OL) misst. Beim Durchführen von Frequenzmessungen > 1 kHz ist das Symbol Y unspezifiziert.

116

Bedienungshandbuch

Sicherheitsinformationen

Eine „XWWarnung“ identifiziert gefährliche Bedingungen und Aktivitäten, die Körperverletzungen oder Tod verursachen können.

„WVorsicht“ identifiziert Bedingungen und Aktionen, die das Messgerät oder die zu prüfende Ausrüstung beschädigen können.

Zur Vermeidung von Stromschlag oder Verletzungen folgende Richtlinien einhalten:

• Das Messgerät ausschließlich wie in diesem Handbuch beschrieben einsetzen, da sonst die

im Messgerät integrierten Schutzeinrichtungen beeinträchtigt werden könnten.

• Das Messgerät nicht benutzen, wenn das Messgerät oder die Messleitungen äußerliche

Beschädigungen aufweisen oder wenn das Messgerät nicht einwandfrei funktioniert.

• Immer die richtigen Anschlüsse, die richtige Drehschalterposition und den richtigen Bereich

für die jeweils anstehende Messung auswählen.

• Die Funktion des Messgeräts durch Messen einer bekannten Spannung überprüfen. Das

Messgerät im Zweifelsfall warten lassen.

• Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde nie eine Spannung

anlegen, die die am Messgerät angegebene Nennspannung überschreitet.

• Bei Spannungen über 30 V Wechselspannung eff., 42 V Wechselspannung Spitze oder 60 V

Gleichspannung besondere Vorsicht walten lassen. Bei solchen Spannungen besteht Stromschlaggefahr.

• Vor dem Prüfen von Widerstand, Kontinuität, Dioden oder Kapazität den Strom des

Stromkreises abschalten und alle Hochspannungskondensatoren entladen.

• Das Messgerät nicht in Umgebungen mit explosiven Gasen oder Dampf betreiben.

• Bei der Verwendung von Messleitungen oder Prüfspitzen müssen die Finger hinter dem

Fingerschutz bleiben.

True-rms Multimeter Sicherheitsinformationen

• Nur Messleitungen verwenden, die die gleichen Spannungs-, Kategorie- und Ampere-

Nennleistungen aufweisen wie das Messgerät und von einer Sicherheitsbehörde zugelassen sind.

• Vor dem Öffnen des Messgerätgehäuses oder der Batteriefachabdeckung die

Messleitungen abnehmen.

• Bei Arbeiten in explosionsgefährdeten Umgebungen lokale und nationale

Sicherheitsvorschriften einhalten.

• Bei Arbeiten in explosionsgefährdeten Umgebungen korrekte Schutzausrüstung gemäß

den geltenden lokalen und nationalen Vorschriften verwenden.

• Möglichst nicht alleine arbeiten.

• Ausschließlich die hier spezifizierte Ersatzsicherung verwenden, da andernfalls der

gebotene Schutz beeinträchtigt werden kann.

• Vor Verwendung die Kontinuität der Messleitungen prüfen. Das Gerät nicht verwenden, wenn

die Messwerte hoch oder gestört sind.

• Die Funktion „Auto Volts“ nicht zum Messen von Spannungen in Schaltkreisen verwenden, die durch die niedrige Eingangsimpedanz (≈3 kΩ) dieser Funktion beschädigt werden könnten.

B Wechselstrom (AC - Alternating Current) N Batterie (Batterie schwach, wenn eingeblendet.) F Gleichstrom (DC - Direct Current) T Schutzisoliert

X Gefährliche Spannung W Wichtige Informationen siehe Handbuch

J Erde, Masse

Dieses Produkt nicht in unsortiertem Kommunalabfall entsorgen. Zur Entsorgung mit Fluke oder einer

qualifizierten Recycling-Einrichtung Kontakt aufnehmen.

Symbole

Wechselstrom und Gleichstrom

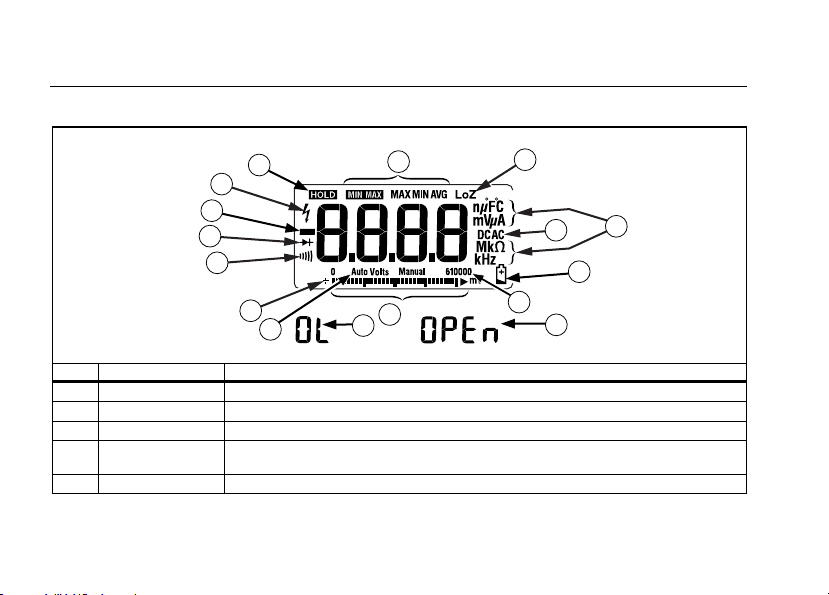

116

Bedienungshandbuch

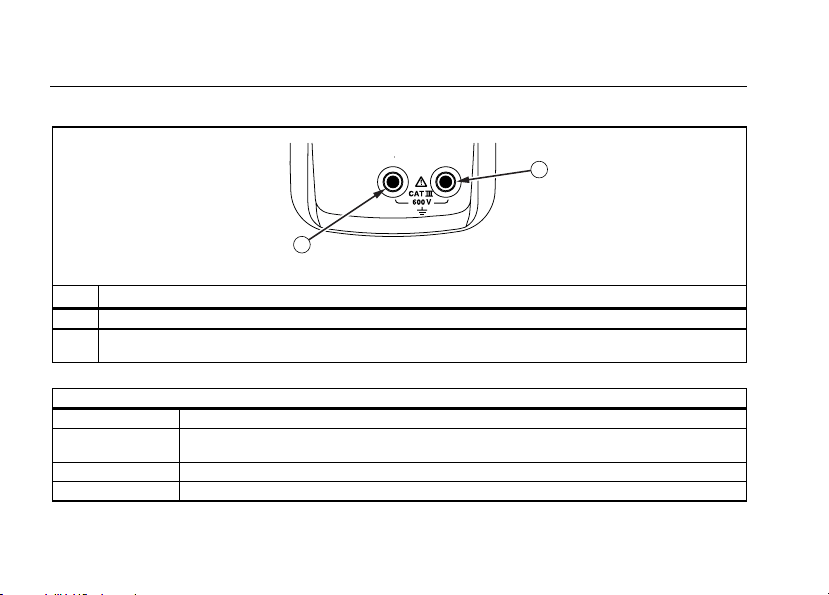

Anschlüsse

COM

Nr. Beschreibung

A Erdungsanschluss (Rückleitung) für alle Messungen.

Eingangsanschluss zum Messen von Spannung, Kontinuität, Widerstand, Kapazität, Frequenz,

Temperatur, Mikroampere und Diodenprüfung.

Fehlermeldungen

bAtt Batterie muss ersetzt werden, um das Messgerät betriebsfähig zu machen.

CAL Err Kalibrierung erforderlich. Messgerätkalibrierung ist erforderlich, um das Messgerät

EEPr Err Interner Fehler. Das Messgerät muss repariert werden, um es betriebsfähig zu machen.

F11Err Interner Fehler. Das Messgerät muss repariert werden, um es betriebsfähig zu machen.

betriebsfähig zu machen.

eeo01f.eps

True-rms Multimeter Drehschalterpositionen

Drehschalterpositionen

Schalterposition Messfunktion

Hz (Taste)

Hinweis: Alle Wechselstromfunktionen und Auto-V LoZ sind echteffektiv. Wechselspannung ist wechselspannungsgekoppelt. Auto-V LoZ, AC mV und AC μA sind gleichspannungsgekoppelt.

Wählt je nach abgetastetem Eingang automatisch Wechselspannung oder Gleichspannung mit einem niederohmigen Eingang.

Wechselspannung von 0.06 bis 600 V. Frequenz von 5 Hz bis 50 kHz.

Gleichspannung von 0,001 V bis 600 V. Wechselspannung von 6.0 mV bis 600 mV, gleichspannungsgekoppelt.

Gleichspannung von 0,1 mV bis 600 mV. Widerstand von 0,1 Ω bis 40 MΩ.

Kontinuitätspiepser aktiviert bei < 20 Ω, deaktiviert bei > 250 Ω. Temperatur von -40 °C bis 400 °C (-40 °F bis 752 °F) mit Typ-K-Thermoelement. Diodenprüfung. Zeigt OL oberhalb von 2,0 V an. Kapazität von 1 nF bis 9999 μF.

Gleichstrom von 0,1 bis 600 μA. Wechselstrom von 6,0 bis 600 μA. Gleichspannungsgekoppelt.

116

Bedienungshandbuch

Batteriesparmodus (Ruhemodus)

Das Messgerät wechselt automatisch in den „Ruhemodus“ und schaltet die Anzeige ab, wenn 20 Minuten lang keine Funktion und kein Bereich geändert und keine Taste gedrückt werden. Das Drücken einer Taste oder Betätigen des Drehschalters erweckt das Messgerät. Um den Ruhemodus zu deaktivieren, die Taste g halten. Der Ruhemodus ist im MIN-MAX-AVG-Modus immer deaktiviert.

MIN-MAX-AVG-Aufzeichnung

Im MIN-MAX-AVG-Aufzeichnungsmodus werden die niedrigsten und die höchsten Eingangswerte (Überlasten werden ignoriert) aufgezeichnet und der laufende Durchschnitt aller Messwerte berechnet. Wenn ein neuer Höchst- oder Niedrigstwert erkannt wird, piepst das Messgerät.

• Am Messgerät die gewünschte Funktion und den

gewünschten Bereich einstellen.

• p drücken, um den Modus MIN MAX AVG zu aktivieren.

• Mund MAX werden angezeigt, und der höchste

seit Aktivierung des MIN-MAX-AVG-Modus gemessene Messwert wird angezeigt.

• Die Taste p drücken, um der Reihe nach den

Niedrigstwert (MIN), den Durchschnittswert (AVG) und den aktuellen Wert anzuzeigen.

• Um die MIN-MAX-AVG-Aufzeichnung zu pausieren, ohne

aufgezeichnete Werte zu löschen, K wird angezeigt.

beim Einschalten des Messgeräts gedrückt

f drücken.

• Um MIN-MAX-AVG-Aufzeichnung zu reaktivieren, f

erneut drücken.

• Um den Modus zu beenden und gespeicherte Werte zu

löschen, p mindestens 1 Sekunde lang drücken oder den Drehschalter drehen.

Anzeigehaltemodus (HOLD)

Zur Vermeidung von Stromschlag bei aktiviertem Anzeigehaltemodus (HOLD) beachten, dass sich die Anzeige nicht verändert, wenn eine andere Spannung angelegt wird.

Im Anzeigehaltemodus HOLD stellt das Messgerät die Anzeige fest.

1. f drücken, um den Anzeigehaltemodus zu aktivieren. (K wird angezeigt.)

2. Um zu beenden und zu Normalbetrieb zurückzukehren, f drücken oder den Drehschalter in eine andere Position drehen.

Hintergrundbeleuchtung

Q drücken, um die Hintergrundbeleuchtung ein- bzw.

auszuschalten. Die Hintergrundbeleuchtung wird nach 40 Sekunden automatisch ausgeschaltet. Um automatische Hintergrundabschaltung zu deaktivieren, beim Einschalten des Messgeräts Q gedrückt halten.

Manuelle und automatische Bereichswahl

Das Messgerät verfügt über manuelle und automatische Bereichswahl.

XWWarnung

True-rms Multimeter Einschaltoptionen

• Im Modus „Automatische Bereichswahl“ wählt das

Messgerät den Bereich mit der besten Auflösung aus.

• Im Modus „Manuelle Bereichswahl“, der den

automatischen Modus übersteuert, wählt der Bediener den Bereich aus.

Unmittelbar nach dem Einschalten, befindet sich das Messgerät im automatischen Modus und zeigt Auto an.

1. Um die manuelle Bereichswahl zu aktivieren, die Taste q drücken. Manual wird angezeigt.

2. Im Modus „Manuelle Bereichswahl“ q drücken, um den Bereich zu erhöhen. Nach dem höchsten Bereich zeigt das Messgerät wieder den niedrigsten Bereich an.

Der Bereich kann im Modus „MIN MAX AVG“ und im Anzeigehaltemodus „HOLD“ nicht manuell verändert werden.

Wenn q im Modus MIN MAX AVG oder im Anzeigehaltemodus „HOLD“ gedrückt wird, piepst das Messgerät zweimal, um eine ungültige Bedienung zu signalisieren, und der Bereich bleibt unverändert.

3. Um die manuelle Bereichswahl zu beenden, q mindestens 1 Sekunde lang drücken oder den Drehschalter drehen. Das Messgerät kehrt in die automatische Bereichswahl zurück und Auto wird wieder angezeigt.

Einschaltoptionen

Um eine Einschaltoption zu aktivieren, die in der folgenden Tabelle angegebene Taste beim Einschalten des

Hinweis

Messgeräts gedrückt halten. Die Einschaltoptionen werden deaktiviert, wenn das Messgerät ausgeschaltet wird und wenn der Ruhemodus aktiviert wird.

Taste Einschaltoptionen

Schaltet alle Anzeigesegmente ein.

Deaktiviert Piepser. bEEP wird angezeigt, falls

die Option aktiviert ist. Ermöglicht niederohmige

Kapazitätsmessungen. LCAP wird angezeigt,

falls die Option aktiviert ist. Siehe Seite 14. Deaktiviert automatische Ausschaltung

(Ruhemodus). PoFF wird angezeigt, falls die

Option aktiviert ist. Deaktiviert automatische

Hintergrundabschaltung. LoFF wird

angezeigt, falls die Option aktiviert ist.

Grundlegende Messfunktionen

Die Abbildungen auf den folgenden Seiten zeigen, wie grundlegende Messfunktionen durchgeführt werden.

Beim Anklemmen der Messleitungen an den Stromkreis oder das Gerät die Erdungsmessleitung (COM) vor der spannungsführenden Leitung anschließen. Beim Abklemmen der Messleitungen die spannungsführende Messleitung vor der Erdungsmessleitung abtrennen.

116

Bedienungshandbuch

Messen von Widerstand

Zur Vermeidung von Stromschlägen, Verletzungen oder Schäden am Messgerät vor Widerstands-, Kontinuitäts-, Dioden- oder Kapazitätsprüfungen sicherstellen, dass die Netzstromverbindung abgetrennt ist und alle Hochspannungskondensatoren entladen sind.

XWWarnung

eeo04f.eps

Prüfen der Kontinuität

Die Kontinuitätsfunktion ist die beste Methode zum schnellen, bequemen Prüfen von offenen Schaltungen und Kurzschlüssen. Für maximale Genauigkeit beim Messen von Widerstand die Widerstandsfunktion (e) des Messgeräts verwenden.

Hinweis

eeo06f.eps

True-rms Multimeter Grundlegende Messfunktionen

Messen von Wechselspannung und Gleichspannung

eer03f.eps

Verwenden von „Auto Volts“

Mit dem Funktionsschalter in der Position x, wählt das Messgerät je nach dem zwischen den Anschlüssen + und COM angelegten Eingang automatisch eine Gleichspannungs- oder Wechselspannungsmessung aus.

Diese Funktion setzt auch die Eingangsimpedanz des Messgeräts auf ungefähr 3 kΩ, um die Wahrscheinlichkeit von fehlerhaften Messwerten aufgrund von Geisterspannungen zu vermindern.

Messen von Wechsel- und GleichspannungMillivolt

Mit dem Funktionsschalter in Position l misst das Messgerät Millivolt Wechselspannung und Millivolt

eer18f.eps

116

Bedienungshandbuch

Messen von Wechselstromstärke und Gleichstromstärke

Zur Vermeidung von Verletzungen und Beschädigung des Messgeräts folgende Vorschriften einhalten:

• Unter keinen Umständen eine

Schaltkreismessung vornehmen, wenn das Ruhepotential zur Masse > 600 V beträgt.

• Die richtige Schalterposition und den

richtigen Bereich für die jeweils anstehende Messung auswählen.

WWarnung

eer08f.eps

Messen von Flammen-Gleichrichtschaltkreisen:

1. Den Funktionsschalter auf

2. Das Messgerät zwischen der Flammen-Sensorsonde und dem Steuermodul anschließen.

3. Das Heizgerät einschalten und μA-Messung aufzeichnen.

$ drehen.

True-rms Multimeter Grundlegende Messfunktionen

Messen von Kapazität

eeo05f.eps

Messen von Temperatur

Zur Vermeidung von Stromschlag das 80BK NICHT an stromführende Stromkreise anschließen.

XW Warnung

eer10f.eps

116

Bedienungshandbuch

Messen von Frequenz

Zur Vermeidung von Stromschlag die Balkenanzeige für Frequenzen > 1 kHz ignorieren. Ist die Frequenz des gemessenen Signals > 1 kHz, sind die Balkenanzeige und Z unspezifiziert.

XWWarnung

Das Messgerät misst die Frequenz eines Signals, indem es zählt, wie oft pro Sekunde das Signal einen Trigger (Auslösepegel) überschreitet. Der Auslösepegel ist 0 V für alle Bereiche.

1. g drücken, um die Frequenzmessfunktion ein- bzw. auszuschalten. Frequenz funktioniert nur mit Wechselspannungsfunktionen.

2. In der Frequenzfunktion zeigen die Balkenanzeige und der Bereichanzeiger die vorhandene Wechselspannung an.

3. Mithilfe der manuellen Bereichswahl immer niedrigere Bereiche wählen, um eine stabile Messung zu erreichen.

eerf.eps

Niederohmige Kapazitätsmessungen

Für Kapazitätsmessungen auf Kabeln mit Geisterspannung beim Einschalten des Messgeräts q gedrückt halten, um in den Kapazitätsmodus LoZ (niedrige Eingangsimpedanz) zu schalten. In diesem Modus weisen Kapazitätsmessungen eine geringere Genauigkeit und einen niedrigeren dynamischen Bereich auf. Diese Einstellung wird nicht gespeichert, wenn das Messgerät ausgeschaltet wird oder in den Ruhemodus schaltet.

True-rms Multimeter Niederohmige Kapazitätsmessungen

Prüfen von Dioden

eer07f.eps

Messen von Stromstärke oberhalb 600 μA

Die Millivolt- und Spannungsfunktion des Messgeräts kann mit einer wahlfreien mV/A-Ausgangsstromsonde zum Messen von Stromstärken verwendet werden, die die Nennleistung des Messgeräts übersteigen. Sicherstellen, dass auf dem Messgerät die für die eingesetzte Stromsonde korrekte Funktion (AC oder DC) ausgewählt ist. Für Informationen über kompatible Stromzangen schlagen Sie im Fluke-Katalog nach oder wenden Sie sich an die zuständige Fluke-Vertretung.

eeo14f.eps

116

Bedienungshandbuch

Verwenden der Balkenanzeige

Die Balkenanzeige gleicht der Nadel eines analogen Messgeräts. Die Balkenanzeige hat auf der rechten Seite einen Überlastanzeiger (>) und auf der linken Seite einen Polaritätsanzeiger (+).

Da die Balkenanzeige viel schneller als die Digitalanzeige aktualisiert wird, ist sie für Spitzen- und Nulljustierungen nützlich.

Die Balkenanzeige ist beim Messen von Kapazität und Temperatur deaktiviert. In der Frequenzfunktion zeigen die Balkenanzeige und der Bereichanzeiger die unterlegte Spannung bis 1 kHz an.

Die Anzahl der Segmente repräsentiert den gemessenen Wert im Verhältnis zum Vollausschlag des ausgewählten Bereichs.

Beispiel: Im 60-V-Bereich (siehe unten) repräsentieren die Haupteinteilungen auf der Skala 0, 15, 30, 45 und 60 V. Ein Eingang von -30 V aktiviert das Minuszeichen und die Segmente bis zur Mitte der Skala.

aej11f.eps

Wartung

Die Wartung des Messgeräts umfasst das Ersetzen der Batterie und die Reinigung des Gehäuses.

Ersetzen der Batterie

eeo11f.eps

True-rms Multimeter Reinigung

XWWarnung

Zur Vermeidung von Stromschlag, Verletzungen oder Beschädigung des Messgeräts vor dem Öffnen des

Gehäuses oder der Batteriefachabdeckung die Messleitungen vom Messgerät entfernen.

Entfernen der Batteriefachabdeckung für das Ersetzen der Batterie:

1. Die Messleitungen vom Messgerät entfernen.

2. Die Batteriefachabdeckungsschraube abnehmen.

3. Die Fingervertiefung verwenden, um die Abdeckung leicht anzuheben.

4. Die Abdeckung senkrecht anheben, um sie vom Gehäuse zu trennen.

Die Batterie passt in die Halterung, die in die Batteriefachabdeckung integriert ist. Die Batteriefachabdeckung (Unterkante voran) wieder auf das Gehäuse aufsetzen, sodass sie vollständig einrastet. Die Batterie nicht direkt in das Gehäuse installieren.

5. Die Batteriefachabdeckungsschraube wieder anbringen und anziehen.

Reinigung

Das Gehäuse mit einem feuchten Lappen und mildem Reinigungsmittel abwischen. Zur Reinigung des Gehäuses

bzw. der Anzeige weder Isopropylalkohol noch Scheueroder Lösungsmittel verwenden. Schmutz und/oder

Feuchtigkeit in den Anschlüssen kann die Messwerte beeinträchtigen.

116

Bedienungshandbuch

Allgemeine Spezifikationen

Die Genauigkeit ist für die Dauer von einem Jahr ab Kalibrierung, bei Betriebstemperaturen von 18 °C bis 28 °C mit relativer Feuchtigkeit von 0 % bis 90 % spezifiziert. Erweiterte Spezifikationen sind unter www.Fluke.com verfügbar.

Höchste Spannung zwischen

beliebigem Anschluss und Erde................ 600 V

Überspannungsschutz ............................... 6 kV Spitze gemäß IEC 61010-1 600V CAT III,

Anzeige ........................................................ Digital: 6.000 Zähler, 4 Aktualisierungen/Sekunde

...................................................................... Balkenanzeige: 33 Segmente,

32 Aktualisierungen/Sekunde

Temperatur .................................................. Betrieb: -10 °C bis +50 °C

Lagerung: -40 °C bis +60 °C

Temperaturkoeffizient................................. 0,1 x (spezifizierte Genauigkeit)/°C (< 18 °C oder > 28 °C)

Betriebshöhenlage...................................... 2.000 Meter

Batterie......................................................... 9 V Alkalibatterie, NEDA 1604A / IEC 6LR61

Batterielebensdauer.................................... Alkalibatterie: 400 Stunden, typisch, ohne

Sicherheitsnormen...................................... Stimmt überein mit: ANSI/ISA 82.02.01 (61010-1) 2004,

Verschmutzungsgrad 2

Hintergrundbeleuchtung

CAN/CSA-C22.2 Nr. 61010-1-04, UL 6101B (2003), IEC/EN 61010-1 2. Ausgabe für Messkategorie III, 600 V, Verschmutzungsgrad 2, EMC EN61326-1

True-rms Multimeter Allgemeine Spezifikationen

Zertifikate........................................................... UL, P, CSA, TÜV, ;

IP-Klassifizierung (Wasser- und Staubschutz) .. IP42

Tabelle 1. Genauigkeitsspezifikationen

Funktion Bereich Auflösung

Millivolt Gleichspannung

Volt Gleichspannung

DC, 45 bis 500 Hz 500 Hz bis 1 kHz Auto-V LoZ

echteffektiv

[1]

600,0 mV 0,1 mV

6,000 V 60,00 V 600,0 V

0,001 V 0,01 V 0,1 V

600,0 V 0,1 V

(N10140), VDE

± ([% des Messwerts] + [Zählimpulse])

Genauigkeit

0,5 % + 2

2,0 % + 3 4,0 % + 3

45 bis 500 Hz 500 Hz bis 1 kHz Millivolt

Wechselspannung echteffektiv

Volt Wechselspannung echteffektiv

[1]

600,0 mV 0,1 mV 1,0 % + 3 2,0 % + 3

[1]

6,000 V 60,00 V 600,0 V

0,001 V 0,01 V 0,1 V

1,0 % + 3 2,0 % + 3

116

Bedienungshandbuch

Tabelle 1. Genauigkeitsspezifikationen (Fortsetzung)

Funktion Bereich Auflösung

Kontinuität 600 Ω 1 Ω

Ohm

600,0 Ω 6,000 kΩ 60,00 kΩ 600,0 kΩ 6,000 MΩ 40,00 MΩ

0,1 Ω 0,001 kΩ 0,01 kΩ

0.1 kΩ 0,001 MΩ 0,01 MΩ

± ([% des Messwerts] + [Zählimpulse])

Piepser ein bei < 20 Ω; Piepser aus bei > 250 Ω; erkennt offene Schaltkreise und Kurzschlüsse von 500 μs und länger.

Genauigkeit

0,9 % + 2 0,9 % + 1 0,9 % + 1 0,9 % + 1 0,9 % + 1

5 % + 2

Diodenprüfung 2,000 V 0,001 V 0,9 % + 2

1000 nF

Kapazität

10,00 μF 100,0 μF 9999 μF

Lo-Z Kapazität 1 nF bis 500 μF 10 % + 2 typisch Temperatur (Typ-K-

Thermoelement)

-40 °C bis 400 °C

-40 °F bis 752 °F

1 nF 0,01 μF 0,1 μF 1 μF

0,1 °C 0,2 °F

1,9 % + 2 1,9 % + 2

100 μF - 1000 μF: 1,9 % + 2

1,9 % + 2

> 1000 μF: 5 % + 20

[2]

1 % + 10

[2]

1 % + 18

True-rms Multimeter Allgemeine Spezifikationen

Tabelle 1. Genauigkeitsspezifikationen (Fortsetzung)

Funktion Bereich Auflösung

AC μAmps, echteffektiv (45 Hz bis 1 kHz)

DC μAmps 600,0 μA 0,1 μA 1,0 % + 2

Hz (V Eingang)

Hinweise:

[1] Alle Wechselstrombereiche mit Ausnahme von Auto-V LoZ sind von 1 % bis 100 % des Bereichs spezifiziert. Auto-

V LoZ ist von 0 V spezifiziert. Da Eingänge unterhalb 1 % des Bereichs nicht spezifiziert sind, ist es für dieses Messgerät und andere Echteffektivwert-Messgeräte normal, von Null abweichende Messwerte anzuzeigen, wenn die Messleitungen von einem Schaltkreis getrennt oder kurzgeschlossen sind. Für Volt und μA, Spitzenfaktor von ≤ 3 bei 4000 Zählstand, linear abnehmend bis 1,5 bei Vollausschlag. Wechselspannung ist wechselspannungsgekoppelt. Auto-V LoZ, AC mV und AC μA sind gleichspannungsgekoppelt.

[2] Temperaturunsicherheit (Genauigkeit) schließt Fehler der Thermoelementsonde nicht ein. [3] Frequenz ist wechselspannungsgekoppelt und spezifiziert von 5 Hz bis 50 kHz.

[1]

[3]

600,0 μA 0,1 μA

99,99 Hz 999,9 Hz 9,999 kHz 50,00 kHz

0,01 Hz 0,1 Hz 0,001 kHz 0,01 kHz

± ([% des Messwerts] + [Zählimpulse])

Genauigkeit

1,5 % + 3

(2,5 % + 3 > 500 Hz)

0,1 % + 2

116

Bedienungshandbuch

Tabelle 2. Eingangskenndaten

Funktion

Volt Wechselspannung

Volt Gleichspannung

Auto-V LoZ

Diodenprüfung < 2,7 V Gleichspannung 2,000 V Gleichspannung < 1,2 mA

Eingangsimpedanz

(nominell)

> 5 MΩ <100 pF > 60 dB bei Gleichstrom, 50 Hz

> 10 MΩ <100 pF > 100 dB bei Gleichstrom, 50 Hz

~3 kΩ < 500 pF > 60 dB bei Gleichstrom, 50 Hz

Leerlaufprüfspannung Spannung bei Vollausschlag Kurzschlussstrom

Gleichtaktunterdrückungs-

verhältnis

(1 kΩ unausgeglichen)

oder 60 Hz

Bis 6,0 MΩ 40 MΩ Ohm < 2,7 V Gleichspannung

< 0,7 V Gleich-

spannung

< 0,9 V Gleich-

spannung

Gegentaktunter-

drückung

> 60 dB bei 50 Hz

oder 60 Hz

< 350 μA

FLUKE FLUKE 116 Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual

BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG

True-rms Multimeter

Einführung

Kontaktaufnahme mit Fluke

Unsichere Spannung

Sicherheitsinformationen

Anzeige

Anschlüsse

Drehschalterpositionen

Batteriesparmodus (Ruhemodus)

MIN-MAX-AVG-Aufzeichnung

Anzeigehaltemodus (HOLD)

Hintergrundbeleuchtung

Manuelle und automatische Bereichswahl

Einschaltoptionen

Grundlegende Messfunktionen

Messen von Widerstand

Prüfen der Kontinuität

Messen von Wechselspannung und Gleichspannung

Messen von Wechselstromstärke und Gleichstromstärke

Messen von Kapazität

Messen von Temperatur

Messen von Frequenz

Niederohmige Kapazitätsmessungen

Prüfen von Dioden

Verwenden der Balkenanzeige

Wartung

Ersetzen der Batterie

Reinigung

Allgemeine Spezifikationen
