114, 115, and 117

True-rms Multimeters

Bedienungshandbuch

PN 2572573 July 2006, Rev. 1, 2/07 (German)

BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG

Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Fluke zu erweitern. Um die Garantieleistung in Anspruch zu nehmen, wenden Sie sich an das nächstgelegene Fluke-Dienstleistungszentrum, um Informationen zur Rücksendeautorisierung zu erhalten, und senden Sie das Produkt anschließend mit einer Beschreibung des Problems an dieses Dienstleistungszentrum.

DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ES WERDEN KEINE WEITEREN AUSDRÜCKLICHEN ODER IMPLIZIERTEN RECHTSANSPRÜCHE, Z. B. EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, ERTEILT. FLUKE ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Fluke Corporation P.O. Box 9090 Everett, WA 98206-9090 USA

11/99

Fluke Europe B.V. P.O. Box 1186 5602 BD Eindhoven Niederlande

True-rms Multimeters

Einführung

Die Fluke True-rms Multimeter (Modell 114, Modell 115 und Modell 117) sind batteriebetriebene

Echteffektivwert-Multimeter (hiernach „Messgerät“ genannt) mit 6000-Zählwerk und Balkenanzeige. Dieses Handbuch gilt für alle drei Modelle. Alle Abbildungen zeigen das Modell 117.

Diese Messgeräte erfüllen CAT III IEC 61010-1 Standards (2. Ausgabe). Der Sicherheitsstandard IEC 61010-1 (2. Ausgabe) definiert vier Messkategorien (CAT I bis IV) basierend auf der durch Störimpulse verursachten Gefahr. CAT IIIMessgeräte sind so konzipiert, dass sie auf Verteilerebene gegen impulsförmige Störsignale in festinstallierten Geräten schützen.

Kontaktaufnahme mit Fluke

Fluke-Rufnummern:

USA: 1-888-99-FLUKE (1-888-993-5853) Kanada: 1-800-36-FLUKE (1-800-363-5853) Europa: +31 402-675-200 Japan: +81-3-3434-0181 Singapur: +65 738 5655

Weltweit: +1-425-446-5500

Besuchen Sie die Fluke Website unter www.fluke.com Registrierung des Messgeräts register.fluke.com

Unsichere Spannung

Dieser Alarm signalisiert das Vorhandensein einer potentiell gefährlichen Spannung. Das Symbol Y wird angezeigt, wenn das Messgerät eine Spannung ≥ 30 V oder eine Überspannung (OL) misst. Beim Durchführen von Frequenzmessungen > 1 kHz ist das Symbol Y unspezifiziert.

Messleitungsalarm

Das Messen mit einer Messleitung an einem falschen Anschluss kann das Messgerät beschädigen oder Körperverletzungen verursachen.

Dieser Alarm macht den Bediener darauf aufmerksam, dass er prüfen muss, ob die Messleitungen an den richtigen Anschlüssen angeschlossen sind; LEAd wird kurz angezeigt und es wird ein akustisches Signal ausgegeben, wenn der Drehschalter in eine/aus einer A-Position (Ampere) geschaltet wird.

XWWarnung

114, 115 and 117

Bedienungshandbuch

Sicherheitsinformationen

Eine „XWWarnung“ identifiziert gefährliche Bedingungen und Aktivitäten, die Körperverletzungen oder Tod verursachen können.

„WVorsicht“ identifiziert Bedingungen und Aktionen, die das Messgerät oder die zu prüfende Ausrüstung beschädigen können.

Zur Vermeidung von Stromschlag oder Verletzungen folgende Richtlinien einhalten:

• Das Messgerät ausschließlich wie in diesem Handbuch beschrieben einsetzen, da sonst die

im Messgerät integrierten Schutzeinrichtungen beeinträchtigt werden könnten.

• Das Messgerät nicht benutzen, wenn das Messgerät oder die Messleitungen äußerliche

Beschädigungen aufweisen oder wenn das Messgerät nicht einwandfrei funktioniert.

• Immer die richtigen Anschlüsse, die richtige Drehschalterposition und den richtigen Bereich

für die jeweils anstehende Messung auswählen.

• Die Funktion des Messgeräts durch Messen einer bekannten Spannung überprüfen. Das

Messgerät im Zweifelsfall warten lassen.

• Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde nie eine Spannung

anlegen, die die am Messgerät angegebene Nennspannung überschreitet.

• Bei Spannungen über 30 V Wechselspannung eff., 42 V Wechselspannung Spitze oder 60 V

Gleichspannung besondere Vorsicht walten lassen. Bei solchen Spannungen besteht Stromschlaggefahr.

• Vor dem Prüfen von Widerstand, Kontinuität, Dioden oder Kapazität den Strom des

Stromkreises abschalten und alle Hochspannungskondensatoren entladen.

• Das Messgerät nicht in Umgebungen mit explosiven Gasen oder Dampf betreiben.

• Bei der Verwendung von Messleitungen oder Prüfspitzen müssen die Finger hinter dem

Fingerschutz bleiben.

• Nur Messleitungen verwenden, die die gleichen Spannungs-, Kategorie- und Ampere-

Nennleistungen aufweisen wie das Messgerät und von einer Sicherheitsbehörde zugelassen sind.

True-rms Multimeter Sicherheitsinformationen

• Vor dem Öffnen des Messgerätgehäuses oder der Batteriefachabdeckung die

Messleitungen abnehmen.

• Bei Arbeiten in explosionsgefährdeten Umgebungen lokale und nationale

Sicherheitsvorschriften einhalten.

• Bei Arbeiten in explosionsgefährdeten Umgebungen korrekte Schutzausrüstung gemäß den

geltenden lokalen und nationalen Vorschriften verwenden.

• Möglichst nicht alleine arbeiten.

• Ausschließlich die hier spezifizierte Ersatzsicherung verwenden, da andernfalls der

gebotene Schutz beeinträchtigt werden kann.

• Vor Verwendung die Kontinuität der Messleitungen prüfen. Das Gerät nicht verwenden,

wenn die Messwerte hoch oder gestört sind.

• Die Funktion „Auto Volts“ nicht zum Messen von Spannungen in Schaltkreisen verwenden, die durch die niedrige Eingangsimpedanz (≈3 kΩ) (nur 114 und 117) dieser Funktion beschädigt werden könnten.

B Wechselstrom (AC - Alternating Current) I Sicherung F Gleichstrom (DC - Direct Current) T Schutzisoliert

X Gefährliche Spannung W Wichtige Informationen siehe Handbuch.

Batterie (Batterie schwach, wenn auf der

Anzeige eingeblendet). Dieses Produkt nicht in unsortiertem

Kommunalabfall entsorgen. Zur Entsorgung

mit Fluke oder einer qualifizierten RecyclingEinrichtung Kontakt aufnehmen.

Symbole

J Erde, Masse

D Wechselstrom und Gleichstrom

114, 115 and 117

Bedienungshandbuch

Anschlüsse

10 A

FUSED

COM

Nr. Beschreibung Modell

Eingangsanschluss zum Messen von Stromstärke bis 10 A in Wechsel-

und Gleichstrom.

B Erdungsanschluss (Rückleitung) für alle Messungen. 114, 115, 117

Eingangsanschluss zum Messen von Spannung, Kontinuität, Widerstand,

Kapazität und Frequenz sowie Diodenprüfung.

Fehlermeldungen

bAtt Batterie muss ersetzt werden, um das Messgerät betriebsfähig zu machen.

CAL Err Kalibrierung erforderlich. Messgerätkalibrierung ist erforderlich, um das Messgerät

betriebsfähig zu machen.

EEPr Err Interner Fehler. Das Messgerät muss repariert werden, um es betriebsfähig zu machen.

F11 Err Interner Fehler. Das Messgerät muss repariert werden, um es betriebsfähig zu machen.

115, 117

114, 115, 117

edy01f.eps

True-rms Multimeter Drehschalterpositionen

Drehschalterpositionen

Schalter-

position

Hz (Taste)

s R

Hz (Taste)

Hinweis: Alle Wechselstromfunktionen und Auto-V LoZ sind echteffektiv. Wechselspannung ist wechselspannungsgekoppelt. Auto-V LoZ, AC mV und AC Amps sind gleichspannungsgekoppelt.

Wählt je nach abgetastetem Eingang automatisch Wechselspannung oder Gleichspannung mit einem niederohmigen Eingang.

Wechselspannung von 0,06 bis 600 V. Frequenz von 5 Hz bis 50 kHz.

Gleichspannung von 0,001 V bis 600 V. 114, 115, 117 Wechselspannung von 6,0 mV bis 600 mV, gleichspannungsgekoppelt.

Gleichspannung von 0,1 mV bis 600 mV. Widerstand von 0,1 Ω bis 40 MΩ. Kontinuitätspiepser aktiviert bei < 20 Ω, deaktiviert bei > 250 Ω. 114, 115, 117 Diodenprüfung. Zeigt OL oberhalb von 2,0 V an. 115, 117

Kapazität von 1 nF bis 9999 μF. Wechselstrom von 0,1 A bis 10 A (> 10 bis 20 A, 30 Sekunden ein, 10 Minuten

aus). > 10,00 A-Anzeige blinkt. > 20 A, OL wird angezeigt. Gleichspannungsgekoppelt. Frequenz von 45 Hz bis 5 kHz.

Gleichstrom von 0,001 A bis 10 A (> 10 bis 20 A, 30 Sekunden ein, 10 Minuten aus). > 10,00 A-Anzeige blinkt. > 20 A, OL wird angezeigt.

Kontaktlose Abtastung von Wechselspannung.

Messfunktion Modell

114, 117

114, 115 117 115, 117

114, 115, 117

115, 117 115, 117

115, 117

117

114, 115 and 117

Bedienungshandbuch

Batteriesparmodus (Ruhemodus)

Das Messgerät wechselt automatisch in den „Ruhemodus“ und schaltet die Anzeige ab, wenn 20 Minuten lang keine Funktion und kein Bereich geändert und keine Taste gedrückt werden. Das Drücken einer Taste oder Betätigen des Drehschalters erweckt das Messgerät. Um den Ruhemodus zu deaktivieren, die Taste g Messgeräts gedrückt halten. Der Ruhemodus ist im MINMAX-AVG-Modus immer deaktiviert.

MIN-MAX-AVG-Aufzeichnung

Im MIN-MAX-AVG-Aufzeichnungsmodus werden die niedrigsten und die höchsten Eingangswerte (Überlasten werden ignoriert) aufgezeichnet und der laufende Durchschnitt aller Messwerte berechnet. Wenn ein neuer Höchst- oder Niedrigstwert erkannt wird, piepst das Messgerät.

• Am Messgerät die gewünschte Funktion und den

gewünschten Bereich einstellen.

• p Drücken, um den Modus MIN MAX AVG zu

aktivieren.

• Mund MAX werden angezeigt, und der höchste

seit Aktivierung des MIN-MAX-AVG-Modus gemessene Messwert wird angezeigt.

• Die Taste p drücken, um der Reihe nach den

Niedrigstwert (MIN), den Durchschnittswert (AVG) und den aktuellen Wert anzuzeigen.

• Um die MIN-MAX-AVG-Aufzeichnung zu pausieren, ohne

aufgezeichnete Werte zu löschen, wird angezeigt.

beim Einschalten des

fdrücken. K

• Um MIN-MAX-AVG-Aufzeichnung zu reaktivieren, f

erneut drücken.

• Um den Modus zu beenden und gespeicherte Werte zu

Anzeigehaltemodus (HOLD)

Im Anzeigehaltemodus HOLD stellt das Messgerät die Anzeige fest.

1. f drücken, um den Anzeigehaltemodus zu

2. Um zu beenden und zu Normalbetrieb zurückzukehren,

Hintergrundbeleuchtung

Q drücken, um die Hintergrundbeleuchtung ein- bzw.

auszuschalten. Die Hintergrundbeleuchtung wird nach 40 Sekunden automatisch ausgeschaltet. Um automatische Hintergrundabschaltung zu deaktivieren, beim Einschalten des Messgeräts Q gedrückt halten.

p mindestens 1 Sekunde lang drücken

löschen, oder den Drehschalter drehen.

Zur Vermeidung von Stromschlag bei aktiviertem Anzeigehaltemodus (HOLD) beachten, dass sich die Anzeige nicht verändert, wenn eine andere Spannung angelegt wird.

aktivieren. (K wird angezeigt.)

f drücken oder den Drehschalter in eine andere

Position drehen.

XWWarnung

True-rms Multimeter Manuelle und automatische Bereichswahl

Manuelle und automatische Bereichswahl

Das Messgerät verfügt über manuelle und automatische Bereichswahl.

• Im Modus „Automatische Bereichswahl“ wählt das

Messgerät den Bereich mit der besten Auflösung aus.

• Im Modus „Manuelle Bereichswahl“, der den

automatischen Modus übersteuert, wählt der Bediener den Bereich aus.

Unmittelbar nach dem Einschalten, befindet sich das Messgerät im automatischen Modus und zeigt Auto an.

1. Um die manuelle Bereichswahl zu aktivieren, die Taste

q drücken. Manual wird angezeigt.

2. Im Modus „Manuelle Bereichswahl“ q drücken, um

den Bereich zu erhöhen. Nach dem höchsten Bereich zeigt das Messgerät wieder den niedrigsten Bereich an.

Der Bereich kann im Modus „MIN MAX AVG“ und im Anzeigehaltemodus „HOLD“ nicht manuell verändert werden.

Wenn q im Modus MIN MAX AVG oder im Anzeigehaltemodus „HOLD“ gedrückt wird, piepst das Messgerät zweimal, um eine ungültige Bedienung zu signalisieren, und der Bereich bleibt unverändert.

3. Um die manuelle Bereichswahl zu beenden, mindestens 1 Sekunde lang drücken oder den Drehschalter drehen. Das Messgerät kehrt in die automatische Bereichswahl zurück und Auto wird wieder angezeigt.

Hinweis

Einschaltoptionen

Um eine Einschaltoption zu aktivieren, die in der folgenden Tabelle angegebene Taste beim Einschalten des Messgeräts gedrückt halten. Die Einschaltoptionen werden deaktiviert, wenn das Messgerät ausgeschaltet wird und wenn der Ruhemodus aktiviert wird.

Taste Einschaltoptionen

Schaltet alle Anzeigesegmente ein.

Deaktiviert Piepser. bEEP wird angezeigt, falls

die Option aktiviert ist. Ermöglicht niederohmige

Kapazitätsmessungen. LCAP wird angezeigt,

falls die Option aktiviert ist. Siehe Seite 14. Deaktiviert automatische Ausschaltung

(Ruhemodus). PoFF wird angezeigt, falls die

Option aktiviert ist. Deaktiviert automatische

Hintergrundabschaltung. LoFF wird angezeigt,

falls die Option aktiviert ist.

Grundlegende Messfunktionen

Die Abbildungen auf den folgenden Seiten zeigen, wie grundlegende Messfunktionen durchgeführt werden.

Beim Anklemmen der Messleitungen an den Stromkreis oder das Gerät die Erdungsmessleitung (COM) vor der spannungsführenden Leitung anschließen. Beim

114, 115 and 117

Bedienungshandbuch

Abklemmen der Messleitungen die spannungsführende Messleitung vor der Erdungsmessleitung abtrennen.

Messen von Widerstand

Zur Vermeidung von Stromschlägen, Verletzungen oder Schäden am Messgerät vor Widerstands-, Kontinuitäts-, Dioden- oder Kapazitätsprüfungen sicherstellen, dass die

XWWarnung

edy04f.eps

Netzstromverbindung abgetrennt ist und alle Hochspannungskondensatoren entladen sind.

Prüfen der Kontinuität

Die Kontinuitätsfunktion ist die beste Methode zum schnellen, bequemen Prüfen von offenen Schaltungen und Kurzschlüssen. Für maximale Genauigkeit beim Messen von Widerstand die Widerstandsfunktion (e) des Messgeräts verwenden.

Hinweis

edy06f.eps

True-rms Multimeter Grundlegende Messfunktionen

Messen von Wechselspannung und Gleichspannung

eeb03f.eps

Verwenden von „Auto Volts“ (nur 114 und 117)

Mit dem Funktionsschalter in der Position x, wählt das Messgerät je nach dem zwischen den Anschlüssen V bzw. + und COM angelegten Eingang automatisch eine Gleichspannungs- oder Wechselspannungsmessung aus.

Diese Funktion setzt auch die Eingangsimpedanz des Messgeräts auf ungefähr 3 kΩ, um die Wahrscheinlichkeit von fehlerhaften Messwerten aufgrund von Geisterspannungen zu vermindern.

Messen von Wechsel- und GleichspannungMillivolt

Mit dem Funktionsschalter in Position l misst das Messgerät Millivolt Wechselspannung und Millivolt

eeb18f.eps

114, 115 and 117

Bedienungshandbuch

Gleichspannung. g drücken, um das Messgerät auf Millivolt Gleichspannung zu schalten.

Messen von Wechselstromstärke und Gleichstromstärke (nur 115 und 117)

Zur Vermeidung von Verletzungen und Beschädigung des Messgeräts folgende Vorschriften einhalten:

• Unter keinen Umständen eine

Schaltkreismessung vornehmen, wenn das Ruhepotential zur Masse

> 600 V beträgt.

• Vor Gebrauch die Sicherung des

Messgeräts prüfen. (Siehe „Prüfen der Sicherung“.)

• Die richtigen Anschlüsse, die richtige

Drehschalterposition und den richtigen Bereich für die jeweils anstehende Messung auswählen.

• Die Sonden nie zu einer Schaltung oder

Komponente parallel schalten, wenn die Messleitungen in die A-Anschlüsse (Ampere) eingesteckt sind.

XWWarnung

2 3

edy08f.eps

Die Stromkreisversorgung ausschalten, den Stromkreis unterbrechen, das Messgerät in Serie anschließen und dann die Stromkreisversorgung wieder einschalten.

True-rms Multimeter Grundlegende Messfunktionen

Messen von Stromstärke oberhalb 10 Ampere

Die Millivolt- und Spannungsfunktion des Messgeräts kann mit einer wahlfreien mV/A-Ausgangsstromsonde zum Messen von Stromstärken verwendet werden, die die Nennleistung des Messgeräts übersteigen. Sicherstellen, dass auf dem Messgerät die für die eingesetzte Stromsonde korrekte Funktion (AC oder DC) ausgewählt ist. Für Informationen über kompatible Stromzangen schlagen Sie im Fluke-Katalog nach oder wenden Sie sich an die zuständige Fluke-Vertretung.

edy14f.eps

Messen von Kapazität (nur 115 und 117)

edy05f.eps

114, 115 and 117

Bedienungshandbuch

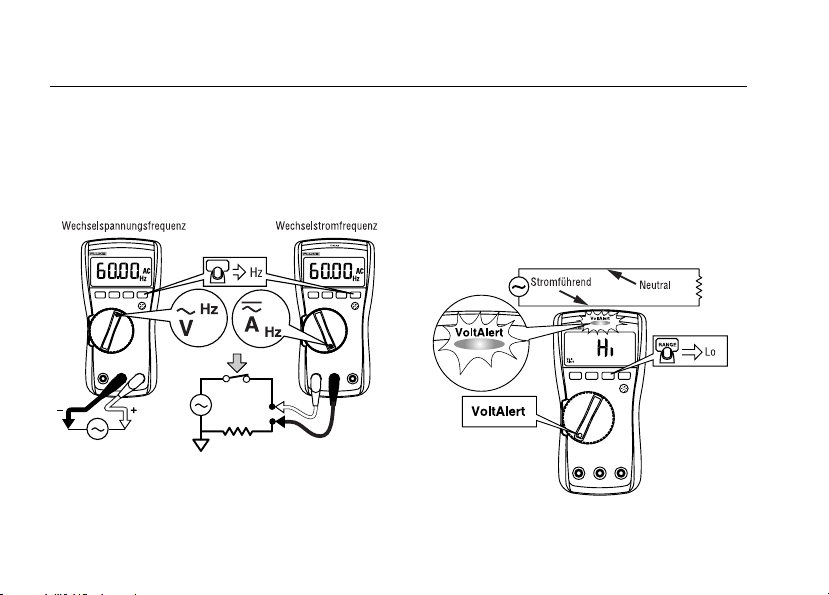

Messen von Frequenz (nur 115 und 117)

Zur Vermeidung von Stromschlag die Balkenanzeige für Frequenzen > 1 kHz ignorieren. Ist die Frequenz des gemessenen Signals > 1 kHz, sind die Balkenanzeige und Z unspezifiziert.

Das Messgerät misst die Frequenz eines Signals, indem es zählt, wie oft pro Sekunde das Signal einen Trigger (Auslösepegel) überschreitet. Der Auslösepegel ist 0 V, 0 A für alle Bereiche.

XWWarnung

eeb09f.eps

g drücken, um die Frequenzmessfunktion ein- bzw. auszuschalten. Frequenz funktioniert nur mit Wechselspannungsfunktionen.

In der Frequenzfunktion zeigen die Balkenanzeige und der Bereichanzeiger die vorhandene Wechselspannung bzw. Stromstärke an.

Mithilfe der manuellen Bereichswahl immer niedrigere Bereiche wählen, um eine stabile Messung zu erreichen.

Erkennen von Wechselspannung (nur 117)

eeb13f.eps

True-rms Multimeter Grundlegende Messfunktionen

Um das Vorhandensein von Wechselspannung zu erkennen, den oberen Teil des Messgeräts nahe an einen Leiter platzieren. Das Messgerät erzeugt eine akustische und auch eine visuelle Anzeige, wenn Spannung erkannt wird. Es gibt zwei Empfindlichkeitseinstellungen. Die Einstellung „Lo“ kann an bündig montierten Wandbuchsen, Stromleisten, bündig montierten Industriesteckdosen und verschiedenen Netzkabeln verwendet werden. Die Einstellung „Hi“ ermöglicht Wechselspannungserkennung an anderen Arten von versetzten Stromanschlüssen oder Buchsen, bei denen die vorhandene Wechselspannung im Innern des Anschlusses zurückversetzt ist. Der VoltAlert-Detektor funktioniert mit der Einstellung „Hi“ in Anwendungen mit unisolierten Drähten mit Spannungen ab 24 V.

Auch ohne Anzeige kann Spannung vorhanden sein. Bei abgeschirmten Leitern ist die Anzeige dieses VoltAlertDetektors nicht zuverlässig. Die Funktion wird u. U. durch Unterschiede in der Anschlussausführung sowie Isolationsstärke und -typ beeinträchtigt.

Niederohmige Kapazitätsmessungen (nur 115 und 117)

Für Kapazitätsmessungen auf Kabeln mit Geisterspannung beim Einschalten des Messgeräts q gedrückt halten, um in den Kapazitätsmodus LoZ (niedrige Eingangsimpedanz) zu schalten. In diesem Modus weisen Kapazitätsmessungen eine geringere Genauigkeit und einen

XW Warnung

niedrigeren dynamischen Bereich auf. Diese Einstellung wird nicht gespeichert, wenn das Messgerät ausgeschaltet wird oder in den Ruhemodus schaltet.

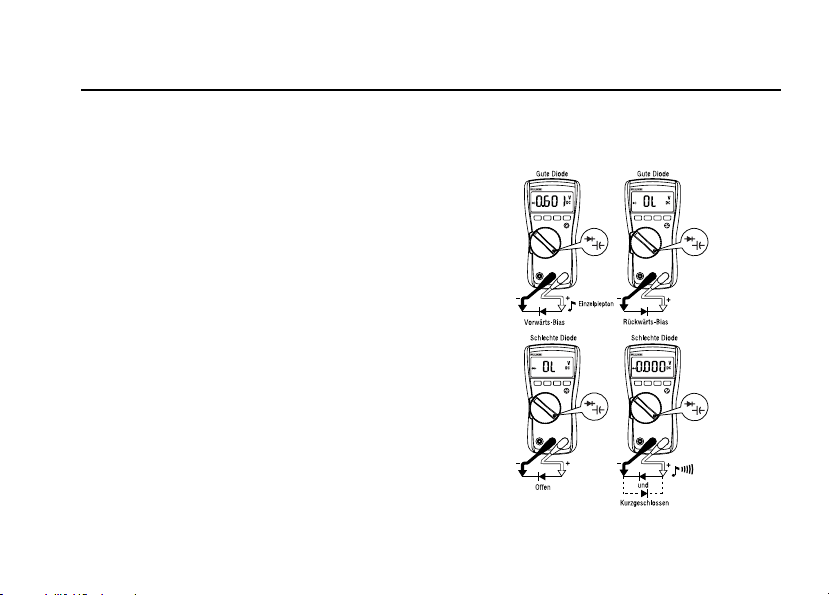

Prüfen von Dioden (115 und 117)

eeb07f.eps

114, 115 and 117

Bedienungshandbuch

Verwenden der Balkenanzeige

Die Balkenanzeige gleicht der Nadel eines analogen Messgeräts. Die Balkenanzeige hat auf der rechten Seite einen Überlastanzeiger (>) und auf der linken Seite einen Polaritätsanzeiger (+).

Da die Balkenanzeige viel schneller als die Digitalanzeige ist, ist sie für Spitzen- und Nulljustierungen nützlich.

Die Balkenanzeige ist beim Messen von Kapazität deaktiviert. In der Frequenzfunktion zeigen die Balkenanzeige und der Bereichanzeiger die unterlegte Spannung bzw. Stromstärke bis 1 kHz an.

Die Anzahl der Segmente repräsentiert den gemessenen Wert im Verhältnis zum Vollausschlag des ausgewählten Bereichs.

Beispiel: Im 60-V-Bereich (siehe unten) repräsentieren die Haupteinteilungen auf der Skala 0, 15, 30, 45 und 60 V. Ein Eingang von -30 V aktiviert das Minuszeichen und die Segmente bis zur Mitte der Skala.

aej11f.eps

Prüfen der Sicherung (nur 115 und 117)

Die Sicherung wie unten abgebildet prüfen.

<.5

edy10f.eps

True-rms Multimeter Wartung

Wartung

Die Wartung des Messgeräts umfasst das Ersetzen der Batterie und der Sicherung sowie das Reinigen des Gehäuses.

Ersetzen der Batterie und Sicherung

Zur Vermeidung von Stromschlag, Verletzungen oder Beschädigung des Messgeräts folgende Vorschriften einhalten:

• Vor dem Öffnen des Gehäuses oder der

Batteriefachabdeckung die Messleitungen abnehmen.

• AUSSCHLIESSLICH Sicherungen

verwenden, die die spezifizierten Nennwerte aufweisen (Stromstärke, Unterbrechung, Spannung, Auslösegeschwindigkeit).

Entfernen der Batteriefachabdeckung für das Ersetzen der Batterie:

1. Die Messleitungen vom Messgerät entfernen.

2. Die Batteriefachabdeckungsschraube abnehmen.

3. Die Fingervertiefung verwenden, um die Abdeckung leicht anzuheben.

4. Die Abdeckung senkrecht anheben, um sie vom Gehäuse zu trennen.

XWWarnung

Die Batterie passt in die in die Batteriefachabdeckung integrierte Halterung. Die Batteriefachabdeckung (Unterkante voran) wieder auf das Gehäuse aufsetzen, sodass sie vollständig einrastet. Die Batterie nicht direkt in das Gehäuse installieren.

5. Die Batteriefachabdeckungsschraube wieder anbringen und anziehen.

eeb11f.eps

114, 115 and 117

Bedienungshandbuch

Öffnen des Gehäuses für das Ersetzen der Sicherung:

1. Die Messleitungen vom Messgerät entfernen.

2. Das Messgerät aus dem Holster herausnehmen.

3. Die Schrauben am Gehäuseunterteil entfernen.

4. Die untere von der oberen Gehäusehälfte trennen.

5. Die Sicherung von der Halterung trennen und durch eine FLINKE Sicherung (11 A, 1000 V) mit einer minimalen Unterbrechernennleistung von 17.000 A ersetzen. Ausschließlich Fluke PN 803293 verwenden.

6. Um das Messgerät wieder zusammenzubauen, die untere und die obere Gehäusehälfte zusammenbringen und dann die zwei Schrauben anbringen. Zuletzt das Messgerät wieder in das Holster stecken.

Reinigung

Das Gehäuse mit einem feuchten Lappen und mildem Reinigungsmittel abwischen. Zur Reinigung des Gehäuses

bzw. der Anzeige weder Isopropylalkohol noch Scheueroder Lösungsmittel verwenden. Schmutz und/oder

Feuchtigkeit in den Anschlüssen kann die Messwerte beeinträchtigen.

True-rms Multimeter Allgemeine Spezifikationen

Allgemeine Spezifikationen

Die Genauigkeit ist für die Dauer von einem Jahr ab Kalibrierung, bei Betriebstemperaturen von 18 °C bis 28 °C mit relativer Feuchtigkeit von 0 % bis 90 % spezifiziert.

Erweiterte Spezifikationen sind unter www.Fluke.com verfügbar.

Höchste Spannung zwischen

beliebigem Anschluss und Erde ............................ 600 V

Überspannungsschutz............................................ 6 kV Spitze gemäß IEC 61010-1 600 V CAT III,

W Sicherung für A-Eingang (nur 115 und 117) .... 11 A, 1000 V FLINKE 17 kA Sicherung

(Fluke PN 803293)

Anzeige..................................................................... Digital: 6.000 Zähler, 4 Aktualisierungen/Sekunde

Balkenanzeige: 33 Segmente, 32 Aktualisierungen/Sekunde

Temperatur............................................................... Betrieb: -10 °C bis +50 °C

Lagerung: -40 °C bis +60 °C

Temperaturkoeffizient............................................. 0,1 x (spezifizierte Genauigkeit)/ °C

(< 18 °C oder > 28 °C)

Betriebshöhenlage .................................................. 2.000 Meter

Batterie...................................................................... 9 V Alkalibatterie, NEDA 1604A / IEC 6LR61

Batterielebensdauer................................................ Alkalibatterie: 400 Stunden, typisch, ohne

Hintergrundbeleuchtung

Sicherheitsnormen.................................................. Stimmt überein mit: ANSI/ISA 82.02.01 (61010-1)

Verschmutzungsgrad 2

2004, CAN/CSA-C22.2 Nr. 61010-1-04, UL 6101B (2003), IEC/EN 61010-1 2. Ausgabe für

114, 115 and 117

Bedienungshandbuch

Messkategorie III, 600 V, Verschmutzungsgrad 2, EMC EN61326-1.

Zertifikate..................................................................UL,

IP-Klassifizierung (Wasser- und Staubschutz)......... IP42

Tabelle 1. Genauigkeitsspezifikationen

Funktion Bereich Auflösung

Millivolt Gleichspannung

Volt Gleichspannung

DC, 45 bis 500 Hz 500 Hz bis 1 kHz

Auto-V LoZ echteffektiv

[1]

600,0 mV 0,1 mV 0,5 % + 2 114, 115, 117 6,000 V

60,00 V 600,0 V

0,001 V 0,01 V 0,1 V

600,0 V 0,1 V

45 bis 500 Hz Millivolt

Wechselspannung echteffektiv

Volt Wechselspannung echteffektiv

[1]

600,0 mV 0,1 mV

6,000 V

[1]

60,00 V 600,0 V

0,001 V 0,01 V 0,1 V

P, CSA, TÜV, ; (N10140), VDE

± ([% des Messwerts] + [Zählimpulse])

Genauigkeit

0,5 % + 2 114, 115, 117

2,0 % + 3 4,0 % + 3

500 Hz bis 1 kHz

1,0 % + 3

2,0 % + 3 114, 115, 117

2,0 % + 3

Modell

114, 117

114, 115, 117

True-rms Multimeter Allgemeine Spezifikationen

Tabelle 1. Genauigkeitsspezifikationen (Fortsetzung)

Funktion Bereich Auflösung

Kontinuität 600 Ω 1 Ω

± ([% des Messwerts] + [Zählimpulse])

Piepser ein bei < 20 Ω; Piepser aus bei > 250 Ω; erkennt offene Schaltkreise und Kurzschlüsse von 500 μs und länger.

Ohm

600,0 Ω 6,000 kΩ 60,00 kΩ 600,0 kΩ 6,000 MΩ 40,00 MΩ

0,1 Ω 0,001 kΩ 0,01 kΩ

0.1 kΩ 0,001 MΩ 0,01 MΩ

Diodenprüfung 2,000 V 0,001 V 0,9 % + 2

Kapazität 1000 nF

Lo-Z Kapazität (Einschaltoption)

10,00 μF 100,0 μF 9999 μF

1 nF 0,01 μF 0,1 μF

1 nF bis 500 μF 10 % + 2 typisch

1 μF

Genauigkeit

0,9 % + 2 0,9 % + 1 0,9 % + 1 0,9 % + 1 0,9 % + 1

5 % + 2

1,9 % + 2 1,9 % + 2 1,9 % + 2

100 μF - 1000 μF: 1,9 % + 2

> 1000 μF: 5 % + 20

Modell

114, 115, 117

115, 117 115, 117

115, 117

114, 115 and 117

Bedienungshandbuch

Tabelle 1. Genauigkeitsspezifikationen (Fortsetzung)

Funktion Bereich Auflösung

Ampere Wechselstrom, echteffektiv (45 Hz bis 500 Hz)

Ampere Gleichstrom

Hz (V oder A Eingang)

Hinweise: [1] Alle Wechselstrombereiche mit Ausnahme von Auto-V LoZ sind von 1 % bis 100 % des Bereichs spezifiziert. Auto-

V LoZ ist von 0 V spezifiziert. Da Eingänge unterhalb 1 % des Bereichs nicht spezifiziert sind, ist es für dieses Messgerät und andere Echteffektivwert-Messgeräte normal, von Null abweichende Messwerte anzuzeigen, wenn die Messleitungen von einem Schaltkreis getrennt oder kurzgeschlossen sind. Für Volt, Spitzenfaktor von ≤ 3 bei 4000 Zählstand, linear abnehmend bis 1,5 bei Vollausschlag. Für Ampere, Spitzenfaktor von ≤ 3. Volt Wechselspannung ist wechselspannungsgekoppelt. Auto-V LoZ, AC mV und AC Amps sind gleichspannungsgekoppelt.

[2] AC Volts Hz ist wechselspannungsgekoppelt und von 5 Hz bis 50 kHz spezifiziert. AC Amps Hz ist

gleichspannungsgekoppelt und von 45 Hz bis 5 kHz spezifiziert.

[3] > 10 A unspezifiziert.

6,000 A

[3]

10,00 A

[1]

20 A für 30 Sekunden maximal, 10 Minuten Pause.

6,000 A

[3]

10,00 A 20 A für 30 Sekunden maximal, 10 Minuten Pause.

99,99 Hz 999,9 Hz

[2]

9,999 kHz 50,00 kHz

0,001 A 0,01 A

0,01 Hz 0,1 Hz 0,001 kHz 0,01 kHz

± ([% des Messwerts] + [Zählimpulse])

Genauigkeit

1,5 % + 3

1,0 % + 3

0,1 % + 2

Modell

115, 117

True-rms Multimeter Allgemeine Spezifikationen

Tabelle 2. Eingangskenndaten

Funktion

Volt Wechselspannung

Volt Gleichspannung

Auto-V LoZ

Diodenprüfung < 2,7 V Gleichspannung 2,000 V Gleichspannung < 1,2 mA

Eingangsimpedanz

(nominell)

> 5 MΩ < 100 pF

> 10 MΩ < 100 pF

~ 3 kΩ < 500 pF

Leerlaufprüfspannung Spannung bei Vollausschlag Kurzschlussstrom

Gleichtaktunterdrückungs-

verhältnis

(1 kΩ unausgeglichen)

> 60 dB bei Gleichstrom, 50 Hz

> 100 dB bei Gleichstrom, 50 Hz

> 60 dB bei Gleichstrom, 50 Hz

< 0,7 V Gleich-

Bis 6,0 MΩ 40 MΩ Ohm < 2,7 V Gleichspannung

spannung

oder 60 Hz

< 0,9 V Gleich-

spannung

Gegentaktunter-

drückung

> 60 dB bei 50 Hz

oder 60 Hz

< 350 μA

114, 115 and 117

Bedienungshandbuch

FLUKE FLUKE 114 Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual

BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG

True-rms Multimeters

Einführung

Kontaktaufnahme mit Fluke

Unsichere Spannung

Messleitungsalarm

Sicherheitsinformationen

Anzeige

Anschlüsse

Drehschalterpositionen

Batteriesparmodus (Ruhemodus)

MIN-MAX-AVG-Aufzeichnung

Anzeigehaltemodus (HOLD)

Hintergrundbeleuchtung

Manuelle und automatische Bereichswahl

Einschaltoptionen

Grundlegende Messfunktionen

Messen von Widerstand

Prüfen der Kontinuität

Messen von Wechselspannung und Gleichspannung

Messen von Wechselstromstärke und Gleichstromstärke (nur 115 und 117)

Messen von Stromstärke oberhalb 10 Ampere

Messen von Kapazität (nur 115 und 117)

Messen von Frequenz (nur 115 und 117)

Erkennen von Wechselspannung (nur 117)

Verwenden der Balkenanzeige

Prüfen der Sicherung (nur 115 und 117)

Wartung

Ersetzen der Batterie und Sicherung

Reinigung

Allgemeine Spezifikationen
