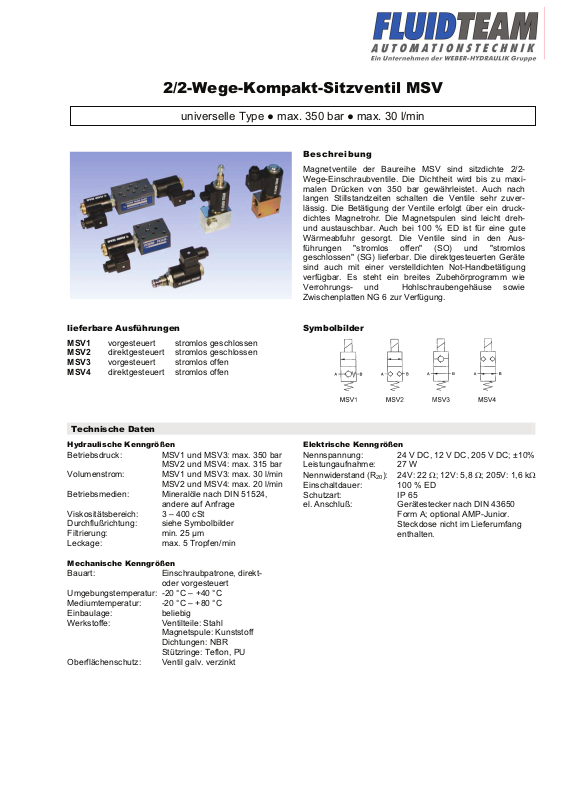

Beschreibung
Magnetventile der Baureihe MSV sind sitzdichte 2/2Wege-Einschraubventile. Die Dichtheit wird bis zu maximalen Drücken von 350 bar gewährleistet. Auch nach
langen Stillstandzeiten schalten die Ventile sehr zuverlässig. Die Betätigung der Ventile erfolgt über ein druckdichtes Magnetrohr. Die Magnetspulen sind leicht drehund austauschbar. Auch bei 100 % ED ist für eine gute
Wärmeabfuhr gesorgt. Die Ventile sind in den Ausführungen "stromlos offen" (SO) und "stromlos
geschlossen" (SG) lieferbar. Die direktgesteuerten Geräte
sind auch mit einer verstelldichten Not-Handbetätigung
verfügbar. Es steht ein breites Zubehörprogramm wie
Verrohrungs- und Hohlschraubengehäuse sowie
Zwischenplatten NG 6 zur Verfügung.

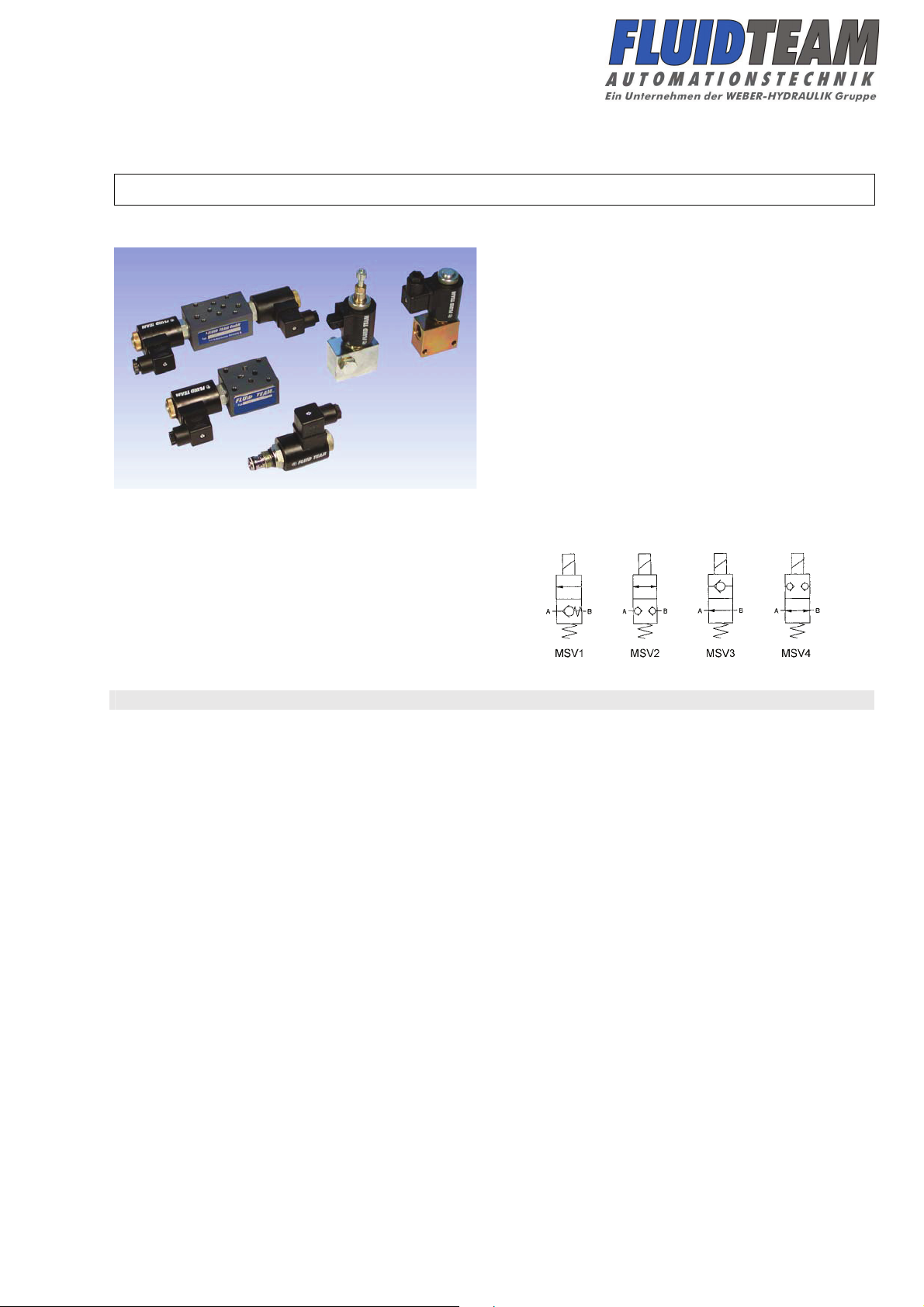

lieferbare Ausführungen Symbolbilder
MSV1 vorgesteuert stromlos geschlossen
MSV2 direktgesteuert stromlos geschlossen
MSV3 vorgesteuert stromlos offen
MSV4 direktgesteuert stromlos offen
Hydraulische Kenngrößen
Betriebsdruck: MSV1 und MSV3: max. 350 bar
MSV2 und MSV4: max. 315 bar
Volumenstrom: MSV1 und MSV3: max. 30 l/min
MSV2 und MSV4: max. 20 l/min
Betriebsmedien: Mineralöle nach DIN 51524,
andere auf Anfrage
Viskositätsbereich: 3 – 400 cSt
Durchflußrichtung: siehe Symbolbilder
Filtrierung: min. 25 µm
Leckage: max. 5 Tropfen/min
Mechanische Kenngrößen
Bauart: Einschraubpatrone, direkt oder vorgesteuert
Umgebungstemperatur: -20 °C – +40 °C
Mediumtemperatur: -20 °C – +80 °C
Einbaulage: beliebig
Werkstoffe: Ventilteile: Stahl
Magnetspule: Kunststoff
Dichtungen: NBR
Stützringe: Teflon, PU
Oberflächenschutz: Ventil galv. verzinkt
Elektrische Kenngrößen
Nennspannung: 24 V DC, 12 V DC, 205 V DC; ±10%
Leistungaufnahme: 27 W
Nennwiderstand (R
20
): 24V: 22 :; 12V: 5,8 :; 205V: 1,6 k:
Einschaltdauer: 100 % ED
Schutzart: IP 65
el. Anschluß: Gerätestecker nach DIN 43650
Form A; optional AMP-Junior.
Steckdose nicht im Lieferumfang
enthalten.
Technische Daten
universelle Type ! max. 350 bar ! max. 30 l/min
2/2-
W
ege-Kompakt-Sitzventil MSV
Page 2
lieferbare Ausführungen / Typenschlüssel
nur Einschraubventil oder mit Verrohrungs-/Hohlschraubengehäuse
MSV1–SGV – 24VJ – NH – G3/8"
2/2-Wege-Magnet-Sitzventil Magnetspule
Not-Handbetätigung
Gehäusetyp
lieferbare Ausführungen: Stecker DIN 43650 optional G1/4" = Verrohrungsgehäuse
12V = 12 V DC möglich für G 1/4" 90°
direktgesteuert MSV2-SGD 24V = 24 V DC MSV2 und G3/8" = Verrohrungsgehäuse
= stromlos geschlossen 205V = 205 V DC MSV4 G 3/8" 90°
H1/4" = Hohlschraubengeh.
MSV4-SOD Stecker AMP Junior G 1/4"
= stromlos offen 12VJ = 12 V DC H3/8" = Hohlschraubengeh.
24VJ = 24 V DC G 3/8"
vorgesteuert MSV1-SGV
= stromlos geschlossen ohne Angabe:
Ventil wird ohne
MSV3-SOV Magnet geliefert
= stromlos offen
Einschraubventil in Zwischenplatte NG 6 (DIN 24340 A06)
ZMSV1–06 – A/T – 24V – NH
2/2-Wege-Magnet-Sitzventil Funktion Magnetspule Not-Handbetätigung
lieferbare Ausführungen: A = in A Stecker DIN 43650 optional möglich für
B = in B 12V = 12 V DC MSV2 und MSV4
direktgesteuert ZMSV2-06 A-B = in A und B 24V = 24 V DC
= stromlos geschlossen P = in P 205V = 205 V DC
A/T = von A nach T
ZMSV4-06 B/T = von B nach T Stecker AMP Junior
= stromlos offen P/T = von P nach T 12VJ = 12 V DC
24VJ = 24 V DC
vorgesteuert ZMSV1-06
= stromlos geschlossen ohne Angabe:
Ventil wird ohne
ZMSV3-06 Magnet geliefert
= stromlos offen
Ersatzteile / Zubehör
Magnetspule 12 V DC Art.-Nr. 143.0005
Magnetspule 24 V DC Art.-Nr. 143.0006
Magnetspule 205 V DC Art.-Nr. 143.0007
Steckdose DIN 43650 Form A Art.-Nr. 149.0007
Gleichrichter-Steckdose 230 V AC
(für Magnetspannung 205 V DC) Art.-Nr. 149.0021
Dichtsatz NBR zu MSV2 und MSV4 Art.-Nr. 405.0001
Page 3

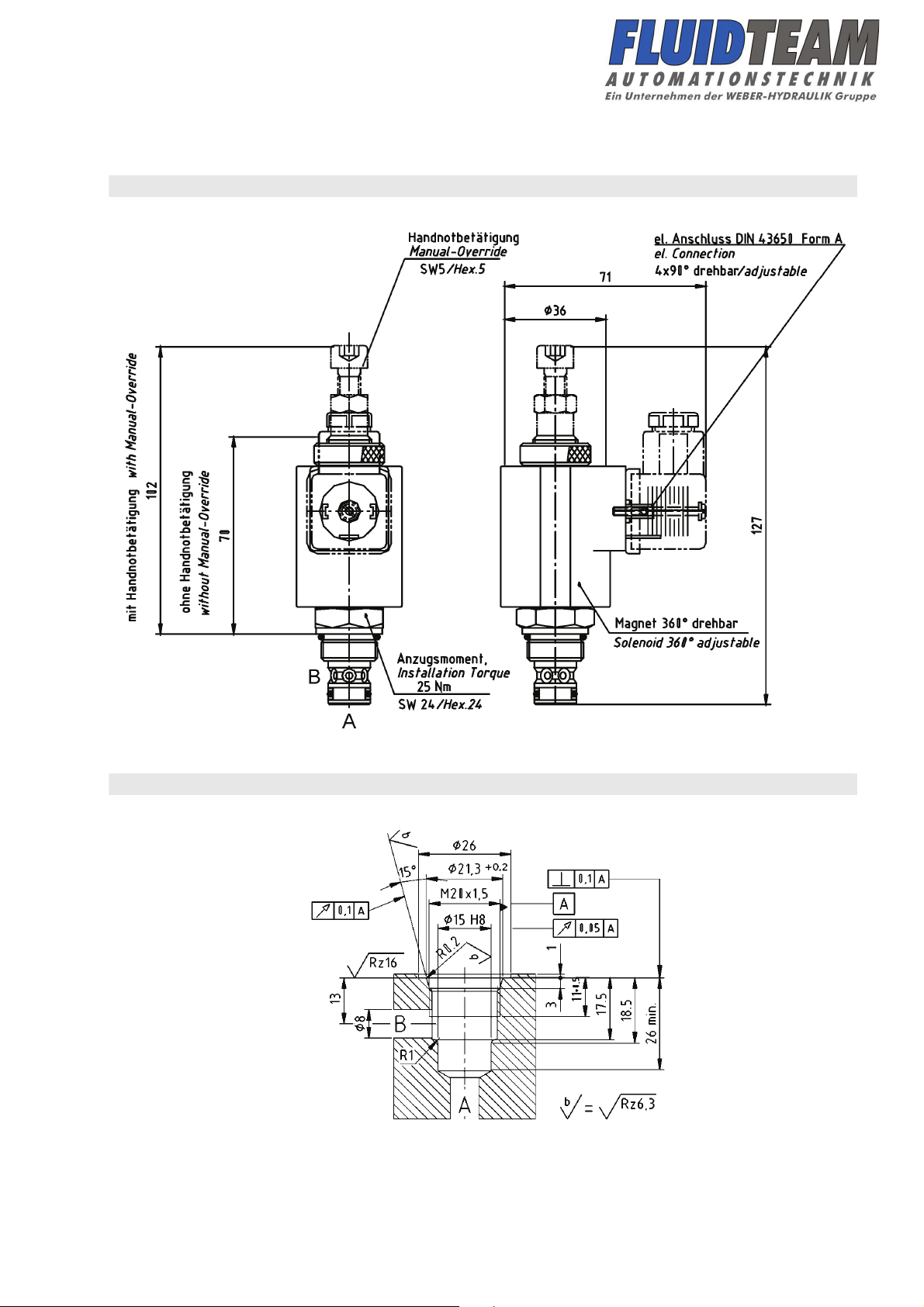

Abmessungen
MSV*-... Einschraubventil
MSV
Stufenbohrung
MSV
Page 4

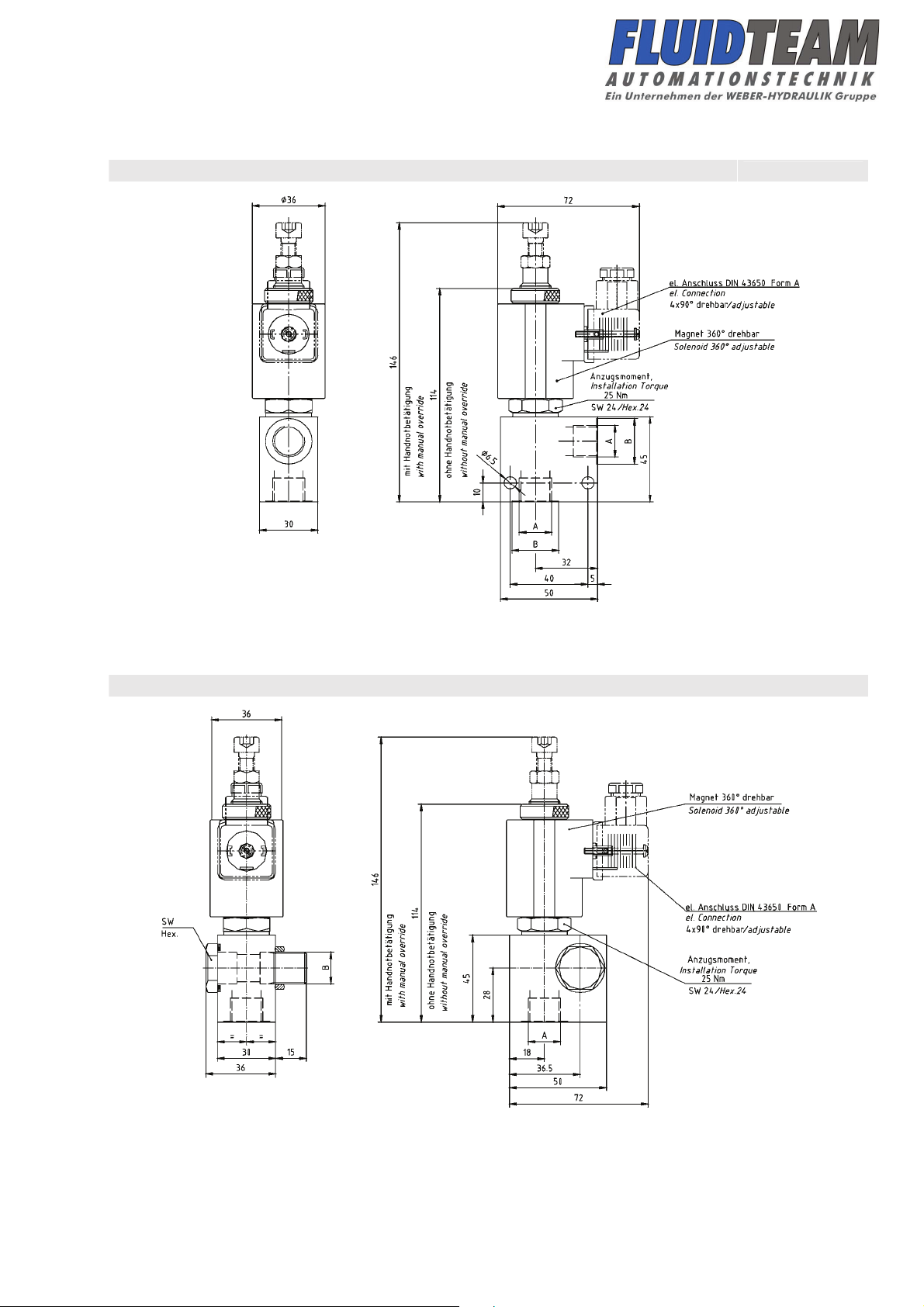

Abmessungen
MSV*-...-G* Einschraubventil mit Verrohrungsgehäuse
Größe A B Art.-Nr. nur Gehäuse
G 1/4" Ø 20 153.0052
G 3/8" Ø 24 153.0053 Die Gerätesteckdose gehört nicht zum Lieferumfang.
H3-903301
MSV*-...-H* Einschraubventil mit Hohlschraubengehäuse
Die Hohlschraube ist beidseitig montierbar. Die Gerätesteckdose gehört nicht zum Lieferumfang.
Größe A B SW
G 1/4" G 1/4" 19
G 3/8" G 3/8" 22
H3-884304
