Fluance DB150 Instruction Manual

DB150

Thank you for your purchase of this Fluance® product. Please read this instruction manual carefully before using product to

ensure proper use. Keep this manual in a safe place for future reference.

INSTRUCTION MANUAL

LOW FREQUENCY POWERED SUBWOOFER

www.uance.com

®

For more product information visit www.uance.com

NEED
HELP?

DO NOT RETURN THIS

PRODUCT TO THE STORE

Please contact a FLUANCE® customer support representative rst regarding any additional
information on product features, specications or assistance with setup.

Please contact us via one of the methods below:

Toll-free telephone:

1.888.61.SOUND (1.888.617.6863)

Email:

sales@uance.com

Online live web chat:

Visit www.FLUANCE.com

Toll free fax:

1.888.771.1701

®

NEED
HELP?

DO NOT RETURN THIS

PRODUCT TO THE STORE

Please contact a FLUANCE® customer support representative rst regarding any additional
information on product features, specications or assistance with setup.

Please contact us via one of the methods below:

Toll-free telephone:

1.888.61.SOUND (1.888.617.6863)

Email:

sales@uance.com

Online live web chat:

Visit www.FLUANCE.com

Toll free fax:

1.888.771.1701

- 3 -

TABLE OF CONTENTS

NEED HELP?.............................................................................................................................. 2

TABLE OF CONTENTS ................................................................................................................. 3

WHAT’S INCLUDED ...................................................................................................................3

FEATURES ................................................................................................................................3

IMPORTANT SAFETY INSTRUCTIONS ...........................................................................................4

BUTTONS AND CONNECTIONS ....................................................................................................6

ABOUT THE SUBWOOFER ...........................................................................................................8

SETUP ......................................................................................................................................8

SPECIFICATIONS .......................................................................................................................9

FLUANCE WARRANTY ................................................................................................................10

WHAT’S INCLUDED

• One black ash 10-inch 150 Watt powered subwoofer

• Full 5 year parts and labor manufacturer’s direct warranty

• Instruction manual

• Lifetime live customer support

FEATURES

• Premium components ensure serious performance, natural sound and great reliability

• Low frequency, powered subwoofer for home theater and home audio applications

• Audio grade MDF wood construction to reduce cabinet resonance

• 10” long throw driver for longer excursion and better linearity

• Tuned bass port for controlled low frequency response and improved eciency

• Thick hi-roll surrounds that support their longer excursion for tight, precise and accurate bass

• Compact ported enclosure is only 18-1/2” x 12-5/16” x 16-1/2” for smaller footprint

• Integrated 150 watt continuous power high current amplier

• Line and speaker level inputs allow the DB150 to be connected to any audio system

• Adjustable low-pass lter, volume controls and phase switch allow perfect integration into any system

• Magnetically shielded to avoid interference with other video products

• Premium black ash vinyl veneer woodgrain nish to compliment any home décor

- 4 -

1. Read all instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with a dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including ampliers)
that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one
wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third
prong are provided for your safety. If the provided plug does not t into your outlet, consult an electrician for replacement
of the obsolete outlet.

10. Protect the power cord from being walked on or pinched particularily at plugs, convenience receptacles, and the point
where they exit from the apparatus.

11. Only use attachments/accessories specied by the manufacturer.

12. Use only with cart, stand, tripod, bracket, or table specied by the manufacturer, or sold with the
apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid
injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualied service personnel. Servicing is required when the apparatus has been damaged in any
way, such as power-supply cord or plug is damaged. Liquid has been spilled or objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

15. Apparatus shall not be exposed to dripping or splashing, and that not objects lled with liquids, such as vases,
shall be placed on the apparatus.

16. The battery shall not be exposed to excessive heat such as sunshine, re or the like.

17. The MAINS plug is used as the disconnect device, which shall remain readily operable.

18. The apparatus shall be connected to a MAINS socket outlet with a protective earthing connection.

19. WARNING: To reduce the risk of re or electric shock, do not expose this apparatus to rain or moisture.

The lightning ash with arrowhead symbol, within an
equilateral triangle is intended to alert the user to the
presence of uninsulated dangerous voltage within the
product’s enclosure that may be of sucient magnitude
to constitute a risk of electric shock.

The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.

This symbol means that this unit is double insulated. An
earth or ground connection is not required.

IMPORTANT SAFETY INSTRUCTIONS

- 5 -

IMPORTANT SAFETY INSTRUCTIONS

WARNING: This equipment has been tested and is found to comply with the limits for a Class B digital

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning
the equipment o and on, the user is encouraged to try to correct the interference by one or
more of the following measures:

• Reorient or relocate the receiving antenna

• Increase the separation between the equipment and receiver

• Connect the equipment into an outlet on a circuit dierent from that to which the receiver
is connected

• Consult the dealer or an experienced radio/TV technician for help

WARNING: Changes or modications not expressly approved by the party responsible for compliance

with the FCC Rules could void the user’s authority to operate this equipment.

This device complies with part 15 of the FCC rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including
interference that may cause undesired operation.
This class B digital apparatus complies with Canadian ICES-003.

- 6 -

BUTTONS AND CONNECTIONS

SUBWOOFER − FRONT

1. BLUE LED POWER INDICATOR

• When power switch is ON, LED is blue.

• When power switch is on AUTO, LED is only blue if signal is being received; if no signal is received LED will turn o
after 15 minutes.

• When power switch is OFF, LED is o.

1

- 7 -

BUTTONS AND CONNECTIONS

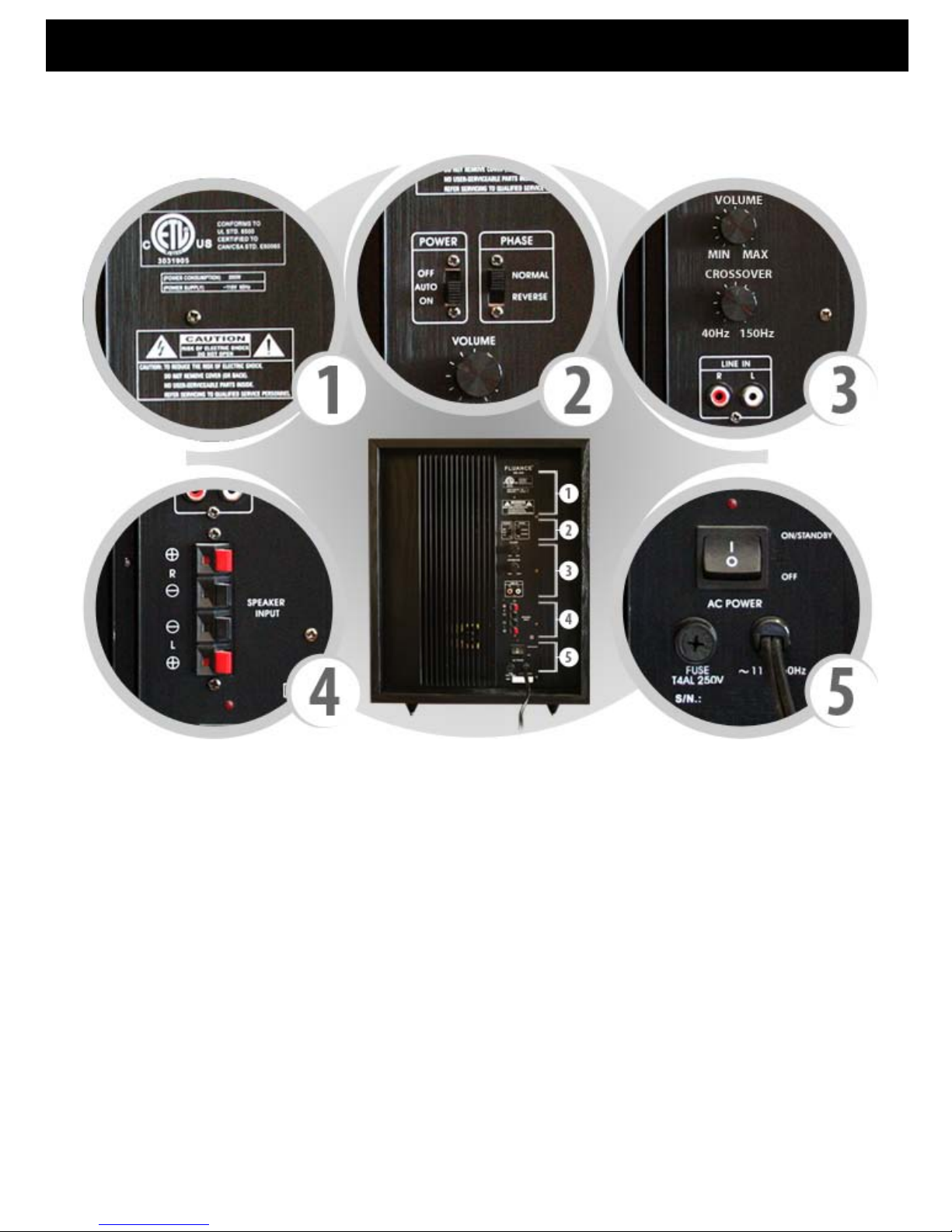

SUBWOOFER − BACK

1. SAFETY WARNINGS AND RATINGS- Alerts consumers to follow all safety and operating instructions.

2. POWER SWITCH- Select ON/OFF/AUTO. When in AUTO mode, the unit will automatically turn on when a signal

input is received by the unit and will turn o automatically when there is no signal for 15 minutes.

PHASE SELECT SWITCH- Changes the phase of the sound output from the subwoofer. You can select from
NORMAL or REVERSE phase settings.
VOLUME CONTROL KNOB- Adjusts the volume level output by the subwoofer. Turning the knob clockwise increases
the volume level (MAX), and turning it counterclockwise decreases the volume level (MIN).

3. CROSSOVER CONTROL KNOB- Adjusts the cuto frequency of the high frequency components in the sound output
from the subwoofer. Adjusts the high frequency cuto point for the bass signal.

LINE INPUT CONNECTION- Connects the subwoofer pre-out jacks of the amplier using an RCA type pin-plug.

4. SPEAKER INPUT CONNECTORS- Connects the front speaker high-level signal from the amplier as an input for the
subwoofer using speaker wire.

5. POWER SWITCH- Turns the power ON and OFF. The subwoofer automatically returns to STANDBY mode when no
signal has been received.

POWER CORD CONNECTION- Used to connect the power input plug to the AC outlet.
FUSE- AC fuse protector.

- 8 -

The FLUANCE® LOW FREQUENCY POWERED SUBWOOFER is a virtually omnidirectional speaker, therefore it can
be installed in almost any location. The subwoofer’s deep bass performs best when it is installed in a comer or
near a wall. Since the low bass portion in audio is monaural, only one subwoofer is necessary to obtain a sucient
low frequency eect.

This unit not only enhances the bass frequency response of sound output in your audio system, it improves the
overall system performance by reproducing the bass frequencies, permitting your existing amplier and speakers
to operate under less strenuous conditions.

Super bass frequencies reproduced by this unit may cause a turntable to generate a howling
sound. In such a case, move this unit away from the turntable.

CAUTION -An excessive input level to the subwoofer may impair the sound quality or damage the
unit. If you hear distortion coming from this unit, reduce the volume level. Extremely loud playing
of prerecorded bass heavy sounds can damage this speaker system.

ABOUT THE SUBWOOFER

CONNECTING THE SUBWOOFER

1. Before connecting the subwoofer, be sure that the power switches of the amplier and of the subwoofer are
in the OFF position.

2. If the amplier or receiver is equipped with a subwoofer pre-out jack, connect this to the LINE INPUT CON­NECTION on the subwoofer using an RCA type pin-plug.

3. If the amplier or receiver is not equipped with a subwoofer pre-out jack, connect the left and right front
speaker level outputs from your component to the SPEAKER INPUTS on the subwoofer using speaker wire.

4. When connecting the subwoofer to the amplier, ALWAYS connect the "+" terminals to the "+" terminals
and the "" terminals to the "" terminals.

NOTE- If terminals are connected incorrectly, the amplier may be damaged.

SETUP

- 9 -

SPECIFICATIONS

System Type Front-ring Powered Subwoofer with Integrated Amplier

Low-Frequency Driver 10” Pure-cellulose Fiber Cone with Hi-roll Rubber Surrounds

Bass Amplier Power (RMS) 150-watts Continuous Average Output

Inputs Line-level (ltered) and Speaker-level

Low-Pass Crossover Continuously Variable from 40Hz - 150Hz

Overall Frequency Response <30Hz - Low-pass Crossover Setting +/- 3dB

Cabinet Precision Crafted MDF Internally Braced

Enclosure Type Front-ring Tuned Bass Reex Vented via Flared Ports

Dimensions (H x W x D) Cabinet Size 18-1/2” x 12-5/16” x 16-1/2” (46.9cm x 31.3cm x 41.9cm)
Weight 39.40 lbs. (17.9 kg)

Specications are subject to change without notice. Measurements and weights may vary slightly.

- 10 -

FLUANCE® WARRANTY

Thank you for choosing FLUANCE® Consumer Electronics Products!

FLUANCE® GIVES THE FOLLOWING WARRANTY TO THE ORIGINAL CUSTOMER OF EACH NEW FLUANCE® PRODUCT PURCHASED FROM A
DEALER AUTHORIZED BY FLUANCE®. FLUANCE® WARRANTS THAT EACH NEW PRODUCT, UNDER NORMAL USE, IS FREE FROM DEFECTS,
SUBJECT TO THE TERMS AND CONDITIONS SET FORTH. IF A DEFECT SHOULD OCCUR WITHIN THE WARRANTY PERIOD, REPAIRS WILL
BE MADE FREE OF CHARGE FOR PARTS AND LABOR WHEN SUCH DEFECTS ARE DETERMINED BY US TO BE ATTRIBUTABLE TO FAULTY
MATERIALS OR WORKMANSHIP AT TIME OF MANUFACTURE.

WARRANTY PERIOD: THE FLUANCE® PRODUCTS LISTED BELOW ARE WARRANTED FOR PARTS AND LABOR FOR THE STATED PERIOD
FROM THE DATE OF ORIGINAL PURCHASE AND ARE SUBJECT TO THE TERMS AND CONDITIONS OF THE WARRANTY.

HOME AUDIO PASSIVE SPEAKERS: LIFETIME WARRANTY

ACTIVE/POWERED SPEAKERS: 2 YEAR WARRANTY

WARRANTY EXCLUSIONS: PRODUCTS PURCHASED FROM A DEALER NOT AUTHORIZED BY FLUANCE®. PRODUCTS WITH THE SERIAL
NUMBER DEFACED, ALTERED OR MISSING. DEFECTS RESULTING FROM DISASTER, ACCIDENT, ABUSE, MISUSE, LIGHTNING, POWER
SURGES, NEGLECT, UNAUTHORIZED MODIFICATION OR WATER DAMAGE. DEFECTS OR DAMAGE AS A RESULT OF REPAIRS PERFORMED BY
A PERSON OR PARTY NOT AUTHORIZED BY FLUANCE®. DEFECTS OR DAMAGE OCCURRING DURING SHIPPING CLAIMS SHOULD BE MADE
WITH THE SHIPPING COMPANY.

TO OBTAIN WARRANTY SERVICE: SHOULD YOUR FLUANCE® PRODUCT NEED WARRANTY SERVICE, PLEASE CONTACT YOUR FLUANCE®
AUTHORIZED DEALER AND SEND YOUR PRODUCT, FULLY INSURED AND FREIGHT PREPAID TO THE NEAREST FLUANCE® AUTHORIZED
SERVICE CENTER. BEFORE SENDING TO FLUANCE®, YOU WILL BE REQUIRED TO GET A RETURN AUTHORIZATION NUMBER FROM YOUR
DEALER. PRODUCTS SHIPPED WITHOUT A VALID RETURN AUTHORIZATION NUMBER WILL BE REFUSED. TO AVOID POSSIBLE SHIPPING
DAMAGE, MAKE SURE THE PRODUCT IS PROPERLY PACKAGED AND WELL PROTECTED. INCLUDE A COPY OF YOUR ORIGINAL BILL OF
SALE INCLUDING DATE OF PURCHASE AND INVOICE NUMBER, SERIAL NUMBER, YOUR NAME, EMAIL ADDRESS, HOME AND/OR WORK
TELEPHONE NUMBERS, A COMPLETE RETURN ADDRESS AND A DETAILED DESCRIPTION OF THE FAULTS. PRODUCTS REPAIRED WITHIN
WARRANTY WILL BE RETURNED FREIGHT PREPAID. WHEN APPLYING FOR WARRANTY REPAIRS, YOU MUST PRESENT THE ORIGINAL
COPY OF YOUR BILL OF SALE.

TO OBTAIN THE NAME AND ADDRESS OF THE NEAREST AUTHORIZED FLUANCE® SERVICE CENTRE OR FOR MORE INFORMATION ON THIS
WARRANTY

• Contact FLUANCE® Support by Email: sales@uance.com

• Visit www.FLUANCE.com

• Mail your inquiry to:
FLUANCE® Customer Service, 4080 Montrose Road, Niagara Falls, ON L2H 1J9

• Call toll free 1.888.61.SOUND (1.888.617.6863)

FLUANCE® is a registered trademark of Circus World Displays Limited 10/2011

FLUANCE® WARRANTY

GARANTIE FLUANCE®

Merci d’avoir choisi un produit électronique grand public FLUANCE®!

FLUANCE® ACCORDE LA GARANTIE SUIVANTE À L’ACHETEUR INITIAL DE CHAQUE NOUVEAU PRODUIT FLUANCE® AUPRÈS D’UN

REVENDEUR AUTORISÉ PAR FLUANCE®. FLUANCE® GARANTIT QUE CHAQUE NOUVEAU PRODUIT, SOUS UNE UTILISATION NORMALE,

EST EXEMPT DE DÉFAUTS, SOUS RÉSERVE DES MODALITÉS ET CONDITIONS ÉNONCÉES. SI UN DÉFAUT SURVIENT DANS LA PÉRIODE DE

GARANTIE, LES RÉPARATIONS SERONT EFFECTUÉES SANS FRAIS POUR LES PIÈCES ET LA MAIND’ŒUVRE LORSQUE DE TELS DÉFAUTS

SONT DÉTERMINÉS PAR NOUS D’ÊTRE IMPUTABLE AUX MATÉRIAUX OU À LA FABRICATION.

PÉRIODE DE GARANTIE: LES PRODUITS FLUANCE® ÉNUMÉRÉS CIDESSOUS SONT GARANTIS, PIÈCES ET MAIND’ŒUVRE, POUR LA

PÉRIODE INDIQUÉE À PARTIR DE LA DATE D’ACHAT ORIGINALE ET SONT SOUMIS AUX TERMES ET CONDITIONS DE LA GARANTIE.

HAUTPARLEURS PASSIF AUDIO MAISON: GARANTIE POUR LA VIE

HAUTPARLEURS ACTIF ALIMENTÉ: GARANTIE DEUX ANS

EXCLUSIONS DE GARANTIE: LES PRODUITS ACHETÉS AUPRÈS D’UN REVENDEUR NON AGRÉE PAR FLUANCE®. LES PRODUITS AVEC

LE NUMÉRO DE SÉRIE DÉGRADÉ, ALTÉRÉ OU MANQUANT. DÉFAUTS RÉSULTANT D’UNE CATASTROPHE, D’UN ACCIDENT, D’ABUS,

DE MAUVAIS USAGE, PAR LA FOUDRE, LES SURTENSIONS, LA NÉGLIGENCE, LES MODIFICATIONS NON AUTORISÉES OU LES DÉGÂTS

DES EAUX. LES DÉFAUTS OU DOMMAGES EN CONSÉQUENCE DE RÉPARATIONS EFFECTUÉES PAR UNE PERSONNE OU UN PARTI NON

AUTORISÉ PAR FLUANCE®. LES DÉFAUTS OU DOMMAGES SURVENUS PENDANT L’EXPÉDITION LES RÉCLAMATIONS DOIVENT ÊTRE

FAITES AVEC L’EXPÉDITEUR.

POUR OBTENIR LE SERVICE DE GARANTIE: SI VOTRE APPAREIL FLUANCE® A BESOIN DE SERVICE DE GARANTIE, S’IL VOUS PLAÎT

CONTACTEZ VOTRE REVENDEUR AGRÉE FLUANCE® ET ENVOYEZ VOTRE PRODUIT ENTIÈREMENT ASSURÉ ET FRAIS DE TRANSPORT

PAYÉS AU CENTRE DE SERVICE AGRÉE FLUANCE® LE PLUS PROCHE. AVANT DE L’ENVOYER CHEZ FLUANCE®, VOUS DEVEZ OBTENIR UN

NUMÉRO D’AUTORISATION DE RETOUR AUPRÈS DE VOTRE REVENDEUR. LES PRODUITS EXPÉDIÉS SANS UN NUMÉRO D’AUTORISATION

VALIDE SERONT REFUSÉS. POUR ÉVITER DES DOMMAGES POSSIBLES DURANT LE TRANSPORT, ASSUREZVOUS DE BIEN EMBALLER

ET PROTÉGER VOTRE PRODUIT. INCLURE UNE COPIE DE VOTRE FACTURE ORIGINALE QUI INDIQUE LA DATE D’ACHAT ET LE NUMÉRO

DE FACTURE, LE NUMÉRO DE SÉRIE, VOTRE NOM, VOTRE ADRESSE COURRIEL, NUMÉRO S DE TÉLÉPHONE S À DOMICILE ET/OU AU

TRAVAIL, UNE ADRESSE DE RETOUR COMPLÈTE ET UNE DESCRIPTION DÉTAILLÉE DE LA PANNE. LES PRODUITS RÉPARÉS PENDANT LA

GARANTIE DU PRODUIT SERONT RETOURNÉS PORT PAYÉ. EN FAISANT UNE DEMANDE DES RÉPARATIONS PENDANT LA GARANTIE,

VOUS DEVEZ PRÉSENTER LA COPIE ORIGINALE DE VOTRE PREUVE D’ACHAT. POUR OBTENIR LE NOM ET L’ADRESSE DU CENTRE DE

SERVICE FLUANCE® AUTORISÉ LE PLUS PRÈS DE CHEZ VOUS OU POUR PLUS DE RENSEIGNEMENTS SUR CETTE GARANTIE :

• Contactez le service de soutient FLUANCE® par courriel: sales@uance.com

• Visitez www.FLUANCE.com

• Postez votre demande à:

FLUANCE® -service à la clientèle, 4080 Montrose Road, Niagara Falls, ON L2H 1J9

• Composez le numéro sans frais : 1.888.61.SOUND (1.888.617.6863)

FLUANCE® est une marque déposée de Circus World Displays Limited 10.2011

GARANTIE FLUANCE®

- 14 -- 10 -

- 12 -

SPÉCIFICATIONS

Type de système Caisson d’extrêmes graves puissant à projection du son avant avec

amplicateur intégré

Amplicateur de basse fréquence Membrane 10po en bre de cellulose pure et suspensions

périphériques en caoutchouc

Amplicateur de puissance 150-watts de sortie moyenne en continue

Filtre passe-bas Variable en continu de 40Hz-150Hz

Réponse en fréquence globale <30Hz - Réglage ltre passe-bas +/- 3dB

Enceinte Fabriqués avec précision en MDF avec système d’entretoises internes

Type de boîtier L’évent d’accord bass-reex évasé à projection du son avant

Dimensions (H x L x P) Taille du caisson 18-1/2po x 12-5/16po x 16-1/2po

(46,9cm x 31,3cm x 41,9cm)

Poids 39,40 lbs (17,9 kg)

Les spécications sont sujettes aux changements sans préavis. Les dimensions et poids peuvent

varier légèrement.

- 13 -- 9 -

- 13 -

Le CAISSON D’EXTRÊMES GRAVES PUISSANT À BASSE FRÉQUENCE de FLUANCE® est un haut-parleur quasi

omnidirectionnel, donc il peut être installé à presque n’importe quel endroit. Les basses profondes du caisson

d’extrêmes graves fonctionnent mieux lorsqu’il est installé dans un coin ou près d’un mur. Puisque la partie basse

du caisson en audio est monaural, un seul caisson d’extrêmes graves est nécessaire pour obtenir un eet de

fréquence susamment basse.

Cet appareil améliore non seulement la réponse des basses fréquences de la sortie sonore de votre système

audio, il améliore la performance globale du système en reproduisant les fréquences basses, permettant à votre

amplicateur et à vos haut-parleurs courants de fonctionner dans des conditions moins stressantes sur votre

système.

L’ accentuation de la fréquence des graves reproduite par cet appareil peut causer une platine à générer un son

hurlant. Dans ce cas, éloignez l’appareil de la platine.

MISE EN GARDE -Un niveau d’entrée excessif au caisson d’extrêmes graves peut altérer la qualité

sonore ou endommager l’appareil. Si vous entendez de la distorsion, réduisez le niveau du volume.

Les sons à basses lourds, préenregistrés et extrêmement bruyants peuvent endommager ce système

de haut-parleur.

À PROPOS DU CAISSON D’EXTRÊMES GRAVES

IMPORTANT: An d’éviter tous dommages au caisson d’extrêmes graves, veuillez lire et suivre

attentivement les directives ci-dessous.

CONNEXION DU CAISSON D’EXTRÊMES GRAVES

1. Avant de brancher le caisson d’extrêmes graves, soyez sûr que les interrupteurs d’alimentation de

l’amplicateur et du caisson d’extrêmes graves sont à la position OFF (arrêt).

2. Si l’amplicateur ou le récepteur est équipé d’une prise pre-out pour caisson d’extrêmes graves, veuillez le

connecter à la connexion d’entrée sur le caisson d’extrêmes graves en utilisant connexion genre RCA.

3. Si l’amplicateur ou le récepteur n’est pas équipé d’une prise pre-out pour caisson d’extrêmes graves,

connectez les sorties gauche et droite de votre haut-parleur avant aux ENTRÉS DES HAUT-PARLEURS sur le

caisson d’extrêmes graves utilisant du câble de haut-parleur.

4. Lors du raccordement du caisson d’extrêmes graves à l’amplicateur, branchez TOUJOURS la borne positive

"+" à la borne positive "+" et la borne négative "" à la borne négative"" .

NOTE- Si les bornes sont mal raccordés, l’amplicateur peut être endommagé.

CONFIGURATION

- 8 -

- 14 -

TOUCHES ET CONNEXIONS

- 7 -

1. CONSIGNES DE SÉCURITÉ ET CLASSEMENT- Avis aux consommateurs de suivre toutes les consignes de sécurité

et d’utilisation.

2. INTERRUPTEUR- Choisissez ON/OFF/AUTO (marche/arrêt/auto). En mode AUTO, l’appareil s’allume

automatiquement lorsqu’un signal est reçu par l’unité et s’éteint automatiquement quand il n’y a pas de signal

pendant 15 minutes.

3. INTERRUPTEUR PHASE SELECT- Change la phase de la sortie du son de l’appareil. Vous pouvez choisir les

paramètres de la phase NORMAL (normale) ou REVERSE (inversée).

COMMANDE DE VOLUME - Règle le niveau du volume de sortie par l’appareil. Tourner le bouton dans le sens

horaire augmente le niveau du volume (MAX), et dans le sens antihoraire, réduit le niveau du volume (MIN).

3. COMMANDE DU RÉPARTITEUR - Règle la limite de fréquence des composants haute fréquence dans la sortie

audio de l’appareil. Règle aussi le point de limite de haute fréquence du signal de la basse.

ENTRÉE- Connecte les prises pre-out de l’amplicateur en utilisant une connexion genre RCA.

4. ENTRÉE DE HAUT-PARLEURS- Connecte les enceintes avant du signal à haut niveau de l’amplicateur comme

une entrée pour le caisson d’extrêmes graves en utilisant le câble de haut-parleur.

5. INTERRUPTEUR- Allume et éteint le pouvoir du caisson d’extrêmes graves. Le caisson d’extrêmes graves revient

automatiquement en mode veille si aucun signal n’a été reçu.

CONNEXION DU CORDON- Pour brancher la prise d’entrée d’alimentation à la prise secteur.

FUSIBLE- Protecteur du fusible C.A.

CAISSON D’EXTRÊMES GRAVES− ARRIÈRE

- 15 -

TOUCHES ET CONNEXIONS

CAISSON D’EXTRÊMES GRAVES− AVANT

- 6 -

1. INDICATRICE DEL DE POUVOIR BLEU

• Lorsque l’interrupteur est à la position ON (marche), la DEL est bleue.

• Lorsque l’interrupteur est à la position AUTO, la DEL est bleue seulement si un signal est reçu; si aucun signal n’est

reçu, la DEL s’éteindra après 15 minutes.

• Lorsque l’interrupteur est à la position OFF (arrêt), la DEL est éteint.

1

- 16 -

CONSIGNES DE SÉCURITÉ IMPORTANTES

- 5 -

Le présent appareil répond aux normes prescrites au chapitre 15 des règles édictées par

la FCC. Son fonctionnement est assujetti aux deux conditions suivantes: (1) cet appareil

ne doit en aucun cas être la source d’interférence préjudiciable, et (2) il doit pouvoir

fonctionner normalement en dépit de l’interférence auquel il pourrait être soumis.

Cet appareil numérique de classe B est conforme à la norme Canadienne ICES-003.

AVERTISSEMENT: Cette unité a été testée et il a été déterminé qu’elle se conforme aux normes stipulées

par l’article 15 des règlements de la FCC pour un appareil numérique de catégorie B.

Ces normes sont établies an d’orir une protection raisonnable contre toute possibilité

de brouillage préjudiciable dans une installation résidentielle. Cette unité produit,

utilise et peut émettre une énergie radioélectrique, et si elle n’est pas installée et

utilisée conformément aux instructions, pourrait causer un brouillage préjudiciable

à la radiocommunication. Il est toutefois impossible de garantir qu’il n’y aura pas de

brouillage préjudiciable dans une installation donnée. Si cette unité cause un brouillage

préjudiciable à la réception radio ou télévisuelle, ce qui peut être déterminé en activant

ou désactivant l’appareil, l’utilisateur est encouragé à tenter de corriger le brouillage en

prenant l’une ou plusieurs des mesures proposées suivantes :

• Réorienter ou déplacer l’antenne de réception

• Augmenter la distance entre l’appareil et le récepteur

• Branchez l’appareil dans une prise de courant CA diérente de celle utilisée par le

récepteur

• Consulter le revendeur ou un technicien spécialisé dans le service des radios/

téléviseurs pour obtenir de l’aide.

AVERTISSEMENT: Tout changement ou toute modication n’étant pas autorisée de façon explicite par

l’organisme responsable de la conformité aux règles de la FCC est en droit de refuser

l’autorisation de l’utilisateur à utiliser ce produit.

- 17 -

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces consignes.

2. Gardez ces consignes.

3. Respectez tous les avertissements.

4. Suivez toutes les consignes applicables.

5. N’utilisez pas cet appareil près de l’eau.

6. Nettoyez uniquement à I’aide d’un chion sec.

7. N’obstruez jamais les orices d’aération de l’appareil et installez-le en conformité avec les instructions du fabricant.

8. N’installez pas l’appareil à proximité d’une source de chaleur telle que radiateurs, registres de chaleur, poêles ou autre

appareil (y compris les amplicateurs) qui produisent de la chaleur.

9. N’allez pas à l’encontre de I’objectif de sécurité de la che polarisée ou avec mise à la terre. Une che polarisée a deux

lames, une étant plus large que I’autre. Une che avec mise à la terre a deux lames et une troisième broche de terre.

La lame large ou la troisième broche est destinée à vous protéger. Si la che fournie ne s’insère pas dans votre prise,

contactez un électricien pour faire remplacer la prise désuète.

10. Empêchez Ie cordon d’être piétiné ou pincé, surtout aux ches, prises de courant, et au point de leur sortie de I’appareil.

11. Utilisez uniquement les accessoires précisés par Ie fabricant.

12. N’utilisez cet appareil qu’avec un chariot, un socle, un trépied, une console ou une table conçu

pour supporter le poids et la taille de l’appareil. Si vous utilisez un chariot, manoeuvrez avec

précaution l’ensemble chariot/appareil pour éviter toute blessure résultant d’un basculement.

13. Débranchez cet appareil durant des orages électriques ou lorsqu’il n’est pas utilisé pendant des

périodes prolongées.

14. Conez toutes les réparations de cet appareil à du personnel qualié. Une réparation peut être requise lorsque l’appareil

a été endommagé de quelque manière que ce soit, tel qu’un cordon ou une che endommagé, du liquide déversé ou

des objets tombés dans I’appareil, I’appareil a été exposé à la pluie ou a I’humidité, un appareil qui ne fonctionne pas

normalement ou qui est tombé.

15. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures, et de plus aucun objet rempli

de liquide, tel que des vases, ne doit être placé sur I’appareil.

16. Les piles ne doivent pas être exposées à une chaleur excessive telle que le soleil, le feu ou d’autres choses semblables.

17. La prise secteur est utilisée comme dispositif de déconnexion et doit rester facilement accessible.

18. L’appareil doit être raccordé à une prise secteur avec une prise de terre.

19. AVERTISSEMENT: Pour réduire le risque d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou l’humidité.

- 3 -- 4 -

Le symbole représentant un éclair dans un triangle

équilatéral a pour but d’avertir l’utilisateur du danger

présenté par des pièces non isolées à l’intérieur de

l’appareil et dont la tension est susante pour provoquer

des décharges électriques dangereuses.

Le point d’exclamation dans un triangle équilatéral a pour

but d’avertir l’utilisateur que des instructions importantes

relatives à l’utilisation et à l’entretien se trouvent dans le

manuel accompagnant l’appareil.

Ce symbole signie que cet appareil est à double isolation.

Une connexion à la terre ou le sol n’est pas nécessaire.

ATTENTION: POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE,

NE RETIREZ PAS LE PANNEAU ARRIÈRE. AUCUNE

PIÈCE RÉPARABLE PAR L’UTILISATEUR. VEUILLEZ

CONSULTER LE PERSONNEL DE SERVICE QUALIFIÉ.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE

NE PAS OUVRIR

- 18 -

TABLE DES MATIÈRES

BESOIN D’AIDE? ........................................................................................................................ 2

TABLE DES MATIÈRES ................................................................................................................ 3

CE QUI EST INCLUS .................................................................................................................... 3

DISPOSITIFS ............................................................................................................................. 3

CONSIGNES DE SÉCURITÉ IMPORTANTES..................................................................................... 4

TOUCHES ET CONNEXIONS ......................................................................................................... 6

À PROPOS DU CAISSON D’EXTRÊMES GRAVES .............................................................................. 8

CONFIGURATION ....................................................................................................................... 8

SPÉCIFICATIONS ....................................................................................................................... 9

GARANTIE FLUANCE ................................................................................................................. 10

CE QUI EST INCLUS

DISPOSITIFS

• Un caisson d’extrêmes graves 100 W de 10 po en frêne noir

• Guide d’utilisation

• Garantie de 5 ans pour pièces et main d’œuvre directe au fabricant

• Soutien à la clientèle en direct pour la vie

- 3 -

• Composants de prime garantissent une performance sérieuse, un son naturel et une grande abilité

• Caisson d’extrêmes graves basse fréquence puissant pour cinémas maison et applications audio à domicile

• Construction en bois MDF de qualité audio réduit la résonance de l’enceinte

• Hauts-parleurs d’extrêmes graves longue portée 10po pour une plus longue course et une meilleure linéarité

• L’évent bass-reex accordé pour une réponse en basse fréquence controllée et une ecacité améliorée

• Suspensions périphériques en caoutchouc qui soutiennent leur excursion plus longue pour des graves plus

précis, profonds et riches

• Enceinte à évent compact 18-1/2po x 12-5/16po x 16-1/2po pour une empreinte réduite

• Amplicateur haute puissance à courant continu 150 watt intégré

• Entrées de niveau ligne et de haut-parleurs haut niveau permettent au DB150 de se connecter à n’importe

quel système audio

• Filtre passe-bas réglable, contrôles de volume et un sélecteur de phase permettent une intégration parfaite

à de nombreux systèmes

• Blindage magnétique pour éviter les interférences avec d’autres produits vidéo

• Placage de frêne noir en similibois vinyle de qualité supérieure complète n’importe quel décor

Pour des informations supplémentaires sur nos produits, visitez www.uance.com

BESOIN

D’AIDE?

NE RETOURNEZ PAS CE

PRODUIT AU MAGASIN!

Veuillez contacter d’abord un représentant du soutien à la clientèle FLUANCE® pour toute

information supplémentaire sur les fonctionnalités du produit, les caractéristiques techniques ou

pour de l’aide avec la conguration.

S’il vous plaît nous contacter via l’une des méthodes ci-dessous::

Téléphone sans frais:

1.888.61.SOUND (1.888.617.6863)

Courriel:

sales@uance.com

En ligne en direct par clavardage:

Visitez www.FLUANCE.com

Télécopieur sans frais:

1.888.771.1701

ARRÊT

®

- 20 -

Merci d’avoir fait l’achat de cet appareil Fluance. S’il vous plaît lisez ce manuel attentivement avant de faire fonctionner

l’appareil pour vous assurer de l’utiliser correctement. Conservez ce manuel dans un endroit sûr an de pouvoir vous y

référer au besoin.

www.uance.com

®

www.uance.com

DB150

GUIDE D’UTILISATION

CAISSON D’EXTRÊMES GRAVES PUISSANT

À BASSE FRÉQUENCE
