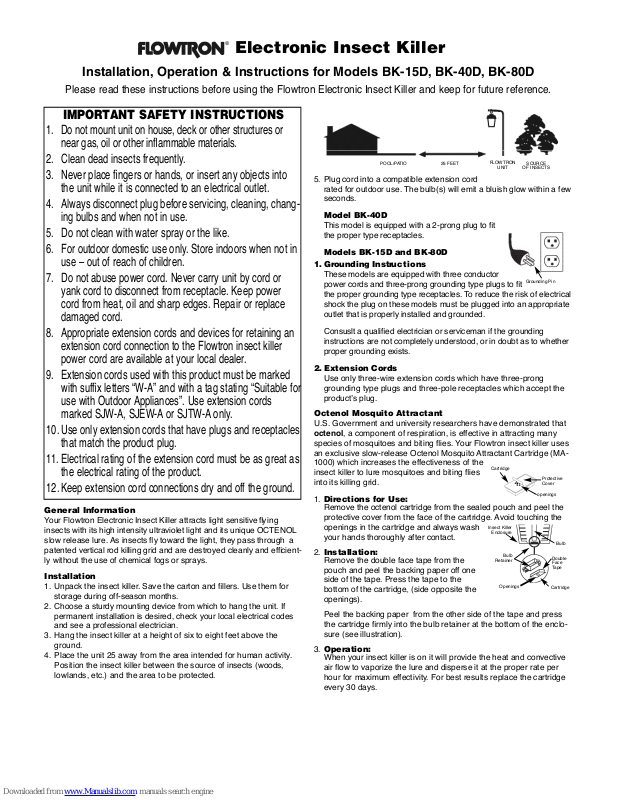

Electronic Insect Killer
Installation, Operation & Instructions for Models BK-15D, BK-40D, BK-80D
General Information
Your Flowtron Electronic Insect Killer attracts light sensitive fly i n g
insects with its high intensity ultraviolet light and its unique OCTENOL
slow release lure. As insects fly toward the light, they pass through a
patented vertical rod killing grid and are destroyed cleanly and effic i e n tly without the use of chemical fogs or sprays.
Installation
1 . Unpack the insect killer. Save the carton and fillers. Use them for
storage during off-season months.
2 . Choose a sturdy mounting device from which to hang the unit. If
permanent installation is desired, check your local electrical codes
and see a professional electrician.
3 . Hang the insect killer at a height of six to eight feet above the
ground.
4 . Place the unit 25 away from the area intended for human activity.
Position the insect killer between the source of insects (woods,
lowlands, etc.) and the area to be protected.
5 . Plug cord into a compatible extension cord
rated for outdoor use. The bulb(s) will emit a bluish glow within a few
seconds.
Model BK-40D
This model is equipped with a 2-prong plug to fit
the proper type receptacles.
Models BK-15D and BK-80D
1. Grounding Instru c t i o n s
These models are equipped with three conductor
power cords and three-prong grounding type plugs to fit
the proper grounding type receptacles. To reduce the risk of electrical
shock the plug on these models must be plugged into an appropriate
outlet that is properly installed and grounded.
Consuslt a qualified electrician or serviceman if the grounding
instructions are not completely understood, or in doubt as to whether
proper grounding exists.
2. Extension Cords
Use only three-wire extension cords which have three-prong
grounding type plugs and three-pole receptacles which accept the
product’s plug.
Octenol Mosquito Attractant
U.S. Government and university researchers have demonstrated that
octenol, a component of respiration, is effective in attracting many
species of mosquitoes and biting flies. Your Flowtron insect killer uses
an exclusive slow-release Octenol Mosquito Attractant Cartridge (MA-
1000) which increases the effectiveness of the
insect killer to lure mosquitoes and biting flies
into its killing grid.
1. Directions for Use:
Remove the octenol cartridge from the sealed pouch and peel the
protective cover from the face of the cartridge. Avoid touching the
openings in the cartridge and always wash
your hands thoroughly after contact.
2. Installation:
Remove the double face tape from the
pouch and peel the backing paper off one
side of the tape. Press the tape to the
bottom of the cartridge, (side opposite the
openings).
Peel the backing paper from the other side of the tape and press
the cartridge firmly into the bulb retainer at the bottom of the enclosure (see illustration).
3. Operation:
When your insect killer is on it will provide the heat and convective
air flow to vaporize the lure and disperse it at the proper rate per
hour for maximum effectivity. For best results replace the cartridge
every 30 days.
Bulb
Retainer
Openings
Insect Killer
Enclosure
Bulb
Double
Face
Tape
Cartridge
Cartridge
Protective
Cover
openings
1. Do not mount unit on house, deck or other structures or
near gas, oil or other inflammable materials.
2. Clean dead insects frequently.
3. Never place fingers or hands, or insert any objects into
the unit while it is connected to an electrical outlet.
4. Always disconnect plug before servicing, cleaning, changing bulbs and when not in use.
5. Do not clean with water spray or the like.
6. For outdoor domestic use only. Store indoors when not in
use – out of reach of children.
7. Do not abuse power cord. Never carry unit by cord or
yank cord to disconnect from receptacle. Keep power
cord from heat, oil and sharp edges. Repair or replace
damaged cord.
8. Appropriate extension cords and devices for retaining an
extension cord connection to the Flowtron insect killer
power cord are available at your local dealer.
9. Extension cords used with this product must be marked
with suffix letters “W-A” and with a tag stating “Suitable for
use with Outdoor Appliances”. Use extension cords
marked SJW-A, SJEW-A or SJTW-A only.
10. Use only extension cords that have plugs and receptacles
that match the product plug.
11. Electrical rating of the extension cord must be as great as
the electrical rating of the product.
12. Keep extension cord connections dry and off the ground.
IMPORTANT SAFETY INSTRUCTIONS
POOL/PATIO 25 FEET
FLOWTRON
UNIT
SOURCE
OF INSECTS
Please read these instructions before using the Flowtron Electronic Insect Killer and keep for future reference.
Grounding Pin
Page 2
Two Year Limited Warranty
Flowtron warrants your electronic insect killer to be free from defects in materials or workmanship under normal use and service for two years from date of original purchase. All parts except for burned out
bulbs, which are defective, will be repaired free of charge. Any implied warranties, including the implied warranty of merchantability are also limited in duration to the two year period from the original purchase
date.
The provisions of this warranty shall not apply to any Flowtron bug killer which as been subject to misuse, neglect or accident, nor which is used for a purpose for which it is not designed, or which shall have
been repaired or altered in any way so as to adversely affect its performance and reliability. Service by unauthorized parties voids your warranty. Warranty covers only the original purchaser. Commercial and/or
professional use is excluded from warranty coverage.
Flowtron neither assumes nor authorizes any person to assume for it any other liability in connection with its product. No responsibility is assumed for any consequential damages that may result from the use
of a Flowtron product, nor for damages due to accident, abuse, lack of responsible care, the affixing of any unauthorized attachment, loss of parts or subjecting this unit to any but the specified voltage.
If the unit fails to operate during the warranty period, send the product, along with purchase receipt showing purchase date and description of the problem to: Flowtron Service Center, 15 Highland Avenue,
Malden, MA 02148. Transportation costs for returning any defective product are the responsibility of the consumer.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
Troubleshooting and Repair Analysis
Caution: unplug unit before servicing
P r o b l e m Possible Cause C o rre c t i o n
A. Bulb(s) do not light and no high voltage on grid. 1. No electrical power. 1. Check fuse or circuit breaker. Check extension cord.
2. Lamp(s) not seated properly 2. Check all sockets for proper seating and alignment.
3. Starter defective. 3. Starter replacement by manufacturer required..
4. Burned-out bulb(s). 4. Replace bulb.
B. Bulb(s) light, but no high voltage on grid. 1. Shorted grids. 1 . Examine killing grid for material build-up. Clean grid using an air blower.
2. Transformer defective. 2. Replace by manufacturer required.
C. Intermittent or continuous sparking between 1. Gap between grid rods is too small. 1. Unplug unit and adjust grids by bending back into alignment.
grid rods. 2. Grid clogged with foreign material. 2. Clean grid using an air blower.
D. Bulb lights, but no longer attracts insects. 1. Invisible blacklight output reduced due to bulb age. 1. Replace bulb. See bulb replacement section of owner’s manual.
2 Octenol lure no longer effective. 2. Replace Octenol cartridge.
Any problems you encounter that are not corrected by the action recommended in this chart should be referred to the Flowtron Customer Service Department.
Security Wall Bracket
Model SB 300
Attractive welded steel bracket with locking feature to help prevent theft.
6 1/2" long with 10" extension.
Powerful Lures:
Mosquito Attractant – MA 1000
Mosquito Attractant – MA 1000-6 (six
pack)
Fly Sex lure – FA 5000
Makes your insect killer more effective in
eliminating mosquitoes and flies.
Security Lantern Pole
Model SP 200B
Lantern pole has 1" diameter steel tubing.
Locking feature helps prevent theft.
10 feet long with 14" extension.
Replacement Bulbs
Yearly replacement recommended to
maintain maximum black light output.
Flowtron Insect Killer Accessories
Flowtron Outdoor Products, 15 Highland Ave, Malden, MA 02148 • 800-343-3280 • www.Flowtron.com
To purchase Flowtron accessories, please visit our website at
www.flowtron.com or call our customer service dept. at 1-800-343-3280.
Maintenance
Cleaning: Your insect killer is equipped with self-cleaning grids and
require no special maintenance other than cleaning insect debris from
the bottom of the unit. This should be done frequently using a small
soft brush or blower such as a portable hair dryer, or the exhaust
attachment of a vacuum cleaner.
Be sure to unplug the unit before cleaning. Do not clean your insect
killer with a water spray or the like.
Bulb Replacement
1. Disconnect unit from electric source.
2. Depress latch and remove plastic bulb retainer at
base of unit as shown.
3. Bulb can now be pulled down out of it’s socket.
4. Insert replacement bulb into socket.
5. Replace plastic bulb retainer and secure latch.
Bulb
Retainer
Replacement Bulbs
Model Bulb Type Flowtron Bulb
BK 15D 15 watt bulb BF-35
BK 40D 40 watt bulb BF-190
BK 80D 40 watt bulb(2) BF-150
Notice:
Ultraviolet or "black light" is invisible to the eye, and its
ability to attract insects diminishes over time. Therefore, although the
bulb appears to be functioning it should be replaced every season to
maintain optimal “black light” effectiveness.
Page 3
Información general
El exterminador electrónico de insectos de Flowtron atrae insectos sensibles a
la luz con la luz ultravioleta de alta intensidad y con el cebo atrayente único
O C T E N O L de liberación lenta. Cuando los insectos vuelan con dirección a la
luz, pasan a través de una rejilla patentada equipada con varillas verticales
para matarlos y éstos son destruidos limpia y eficazmente sin utilizar nieblas ni
aerosoles químicos.
Instalación
1. Desempaque el exterminador de insectos. Guarde el cartón y los materiales de empaque. Úselos para guardar el exterminador durante los meses
de temporada baja.
2. Escoja un soporte resistente para colgar la unidad. Si desea instalarla permanentemente, revise los códigos locales de electricidad y vea a un electricista profesional.
3. Cuelgue el exterminador de insectos a una altura de entre 1,8 y 2,4 m (6 y 8
pies) del suelo.
4. Coloque la unidad entre (25 pies) lejos del área prevista para la actividad
humana. Posicione el exterminador de insectos entre la fuente de insectos
(bosques, tierras bajas, etc.) y en la área que desea proteger.
5. Enchufe el cordón en un cordon de extsión compatible certificado para uso
exterior. La(s) bombilla(s) producirá(n) un brillo azulado en unos segundos.
Modelos BK-40D
Este Modelo viene con un enchufe de dos patillas que entra en las
tomas de corriente apropiadas..
Modelos BK-15D y D BK-80D
1. Instrucciones para hacer tierra
El exterminador de insectos de Flowtron está
equipado con un cable apropiado de tres alambres
y un enchufe de tres dientes para hacer tierra y que
pueda ser introducido en el tomacorriente apropiado
para hacer tierra. Para reducir el riesgo de un choque
eléctrico, el enchufe debe estar insertado en el tomacorriente, el cual
está propiamente instalado y equipado para hacer tierra.
Consulte a un electricista calificado o un técnico si no comprende
completamente todas las instrucciones para hacer tierra o si tiene
dudas a propósito de una conexión adecuada para hacer tierra.
2. Extensiones
Utilice únicamente extensiones con tres alambres que tienen
enchufes con tres dientes para hacer tierra y tomacorrientes con
tres ranuras que aceptan el enchufe del producto.
Cebo Atrayente Octenol Para Mosquitow
Los investigadores del Gobierno de los Estados Unidos
y de las universidades han demostrado que el O C T E N O L ,
un componente de la respiración, es efectivo atrayendo
muchas especies de mosquitos y moscas que pican. El exterminador de insectos de Flowtron utiliza un cartucho de cebo atrayente único OCTENOL de liberación lenta (MA-1000), el cual incrementa la efectividad del exterminador de
insectos para atraer a los mosquitos y moscas que vuelan en la rejilla matador a .
1.
Modeo de empleo:
Remueva el cartucho de octenol de la bolsa sellada
y despegue la cubierta protectora de la cara del cartucho. Evite tocar las aberturas del cartucho y siempre lave sus manos a fondo después del contacto.
2.
Instalación :
Quite la cinta con doble cara de la bolsa y despegue el revestimiento de
papel de un lado de la cinta. Presione la cinta al fondo del cartucho, (en el
lado opuesto de las aberturas).
Depegue el revestimiento de papel del otro lado de la cinta y presione
firmemente el cartucho en el retenedor de la bombilla que se encuentra en
la parte inferior de la caja (vea la iustración).
3
Operación :
Cuando su exterminador de insectos está encendido, proporcionará calor y
una circulación de aire de convección para vaporizar el cebo atrayente y
dispersarlo en el flujo apropiado por hora para obtener una máxima efectividad. Para mejores resultados, reemplace el cartucho cada 30 días.
Exterminador electrónico de insectos de Flowtron®
Instalación, operación e instrucciones para los modelos BK-15D, BK-40D, BK-80D
Retened
or para
bombilla
Aberturas
Caja del
exterminador
de insectos
Bombilla
Cinta
con
doble
cara
Cartucho
Cartucho
alfiler de base
Cubierta
protectora
Aberturas
1 . No monte la unidad en una casa, terraza u otras estruc-
turas, tampoco cerca de gas, aceite o algún otro material
i n fl a m a b l e .
2 . Retire frecuentemente los insectos muertos.
3 . Nunca ponga los dedos o las manos, o inserte algún obje-
to dentro de la unidad mientras está conectada en el toma-
corriente. Siempre desconecte la unidad antes de limpiar,
m a n e j a r, desensamblar o dar mantenimiento a la unidad.
4 . Siempre descncte el enchufe antes de dar servicio o
limpiar la unidad, cambiar las bombilla y cuando la unidad
no esté en uso.
5 . No limpie con pulverizador de agua algo parecido.
6 . Es únicamente para uso en exteriores. Guárdelo en interi-
ores cuando no lo utilice - fuera del alcance de los niños.
7 . No maltrate el cable eléctrico de la unidad. Nunca cargue
la unidad por el cable o arranque éste para desconectarlo
del receptáculo. Mantenga el cable alejado de calor, aceite
o bordes afilados. Repare o reemplace un cable dañado.
8 . Puede comprar extensiones y dispositivos apropiados para
sostener la conexión de una extensión con el cable eléctri-
co del exterminador de insectos de Flowtron; están
disponibles en una tienda local.
9 . Los cordones de extensión usados con este producto
deben estar marcados con las letras de sufijo “W-A” y con
una etiquta que indique “Apropiado para Uso con
Artefactos para Exteriores”. Utilice las extensiones mar-
cadas en la superficie con SJW-A, SJES-A o SJTW- A s o l o .
1 0 . Use sólo cordones de extensión que tengan enchufe y
r e c e p t áculos iguales al enchufe del producto.
11 . La capacidad eléctrica del cordón de e x t e n s i ó n debe ser
por lo menos igual a la capacidad eléctrical del producto.
1 2 . Mantenga las conexiones de la extensión secas y nunca
sobre el suelo.
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
PISCINA/PATIO 25 ‘ UNIDAD DE
FLOWTRON
FUENTE DE
INSECTOS
Sívase leer estas instrucciones antes de usar el Matainsectos Electrónico Flowtron y guardarlas para referencia futura.
557-10334 Rev 2
Page 4
Garantía limitada de dos años
Flowtron garantiza que este exterminador electrónico de insectos no tendrá defectos materiales o de mano de obra sobre uso y mantenimiento normales durante dos años a partir de la fecha de compra original. Repararemos sin costo todas las piezas, excepto las bombillas defectuosas / quemadas. Cualquier garantía implícita incluyendo cualquier garantía implícita de comerciabilidad o conveniencia para un
propósito particular, está también limitada por el mismo periodo de dos años a partir de la fecha de compra original..
Las disposiciones de esta garantía no se aplicarán para ningún exterminador de insectos de Flowtron que haya sido sometido a abuso, negligencia, accidente, ni que haya sido utilizado para un propósito por
él que no fue diseñado, ni que haya sido reparado o modificado de cualquier manera que pueda afectar de manera adversa su rendimiento y fiabilidad. El mantenimiento llevado a cabo por partes no autorizadas anulará su garantía. La garantía cubre únicamente al comprador original. El uso comercial y/o profesional está excluido de la cobertura de la garantía.
Flowtron no asume, ni autoriza a ningún tercero para que asuma en su nombre, cualquier otra responsabilidad con respecto a este producto. No asume responsabilidad para cualquier daño incidental que
resulte del uso de un producto Flowtron, ni para daños debidos a un accidente, abuso, mantenimiento negligente, instalación de cualquier accesorio no autorizado, pérdida de piezas o al someter esta unidad
a cualquier otro voltaje que no sea él especificado.
Si la unidad falla durante el periodo de garantía, envié el producto con el recibo de compra el cual indica la fecha de compra; también envié la descripción del problema a la siguiente dirección: Flowtron
Service Center, 15 Highland Avenue, Malden, MA 02148. El consumidor tiene la responsabilidad del costo de transporte para devolver cualquier producto defectuoso. Esta garantía le otorga derechos legales
específicos y Ud. puede tener otros derechos que varían de estado a estado o de provincia a provincia.
Problemas / Soluciones y análisis de reparo
¡Precaución! Desenchufe la unidad antes de dar mantenimiento
Problema Posibles causas Solución
Cualquier problema que se presente y no se corrija por medio de las acciones recomendadas en esta lista, debe ser comunicado al departamento de servicio al cliente de Flowtron.
Soporte de seguridad para la pared
Modelo SB 300
Atractivo soporte en acero soldado con un dispositivo para cerrarlo y ayudar a prevenir el robo.
Longitud de 16,5 cm (6-1/2 pulg.) con extensión de
25,4 cm (10 pulg.).
Cebos atrayentes poderosos:
Cebo atrayente para mosquitos – MA 1000
Cebo atrayente para mosquitos – MA 1000-6
(paquete de seis)
Cebo atrayente sexual para moscas – FA 5000
Hace el exterminador de insectos más efectivo
para eliminar mosquitos y moscas.
Poste de seguridad para linterna
Modelo SP 200B
El poste para la linterna tiene un tubo de
acero de 2,5 cm (1 pulg.) de diámetro.
El dispositivo para cerrarlo ayuda a
prevenir el robo. Longitud de 3 m (10 pies)
con extensión de 35,5 cm (14 pulg.).
Bombillas de respuesto
Recomendamos un reemplazo cada año
para mantener una salida máxima de luz
negra.
Accesorios para el exterminador de insectos de Flowtrown
Flowtron Outdoor Products, 15 Highland Ave, Malden, MA 02148 • 800-343-3280 • www.Flowtron.com
Para comprar los accesorios de Flowtron, favor de visitar nuestro sitio Web
www.flowtron.com o llame al departamento de servicio al cliente al 1-800-343-3280.
A. Las bombillas no se encienden y no hay alto voltaje en la rejilla.
B. Las bombillas se encienden, pero no hay alto voltaje en la rejilla.
C. Existen chispas intermitentes o constantes entre las varillas de
la rejilla.
D. Las bombillas se encienden, pero ya no atraen a los insectos.
1. No hay electricidad.
2. La(s) bombilla(s) no está(n) puesta(s) correctamente.
3. El arranque está defectuoso.
4. La(s) bombilla(s) está(n) quemada(s).
1. Hay un cortocircuito en las rejillas.
2. El transformador está defectuos.o.
1.
El espacio entre las varillas de rejillas está demasiado pequeño.
2. Las rejillas están atascadas con material ajeno.
1. La salida de la luz negra invisible está reducida debido a la
edad de la bombilla.
2. El cebo atrayente ya no está efectivo.
1. Revise el fusible o el cortacircuitos. Revise la extensión.
2. Revise todos los casquillos para asegurar que estén puestos y alineados adecuadamente.
3. El fabricante recomienda un reemplazo del arranque.
4. Reemplace la bombilla
1. Examine las rejillas matadoras para detectar una acumulación de materiales.
2. El fabricante recomienda un reemplazo.
1. Desenchufe la unidad y ajuste las rejillas doblándolas para alinearlas.
2. Limpie las rejillas utilizando un soplador.
1. Reemplace la bombilla. Vea la sección “Reemplazo de bombilla” en el manual del propietario.
2. Reemplace el cartucho de Octenol.
Mantenimiento
Limpieza: El exterminador de insectos está equipado con rejillas que se
autolimpian y no requieren un mantenimiento especial, sólo retirar los residuos
de insectos del fondo de la unidad. Ésto debe ser hecho frecuentemente,
utilizando un pequeño cepillo suave o un soplador portátil de cabello por
ejemplo o el tubo de una aspiradora.
Asegúrese de desenchufar la unidad antes de limpiarla. No limpie su exterminador de insectos con pulverizador de agua algo parecido.
Bulb Replacement
1. Desenchufe la unidad del tomacorriente.
2. Baje el pestillo de seguridad y remueva el retenedor de
plástico para la bombilla en la base, como se muestra.
3. Ahora puede retirar la bombilla jalándola hacia abajo fuera
del casquillo.
4. Inserte la nueva bombilla en el casquillo.
5. Vuelva a colocar el retenedor de plástico para la bombilla
y cierre el pestillo de seguridad.
Retenedor
para
bombilla
Aviso: La luz ultravioleta o “luz negra” es invisible, y su habilidad para
atraer a los insectos disminuye con el tiempo. Aunque la bombilla parezca
estar funcionando, debe ser reemplazada cada estación para mantener
una óptima efectividad de “luz negra”
Bombillas de respuesto
Modelo Potencia en vatios de bulb Flowtron Bulb
BK 15D 15 vatio BF-35
BK 40D 40 vatio BF-190
BK 80D 40 vatio (2) BF-150
Loading...
