FLOWAIR LEO S1 BMS User guide

LEO
S1 I S2 I S3 / BMS
L1 I L2 I L3 / BMS
XL2 I XL3 / BMS
(INOX / ST)

EN

PL

NL

RU

FAN HEATER

TECHNICAL DOCUMENTATION OPERATION MANUAL

NAGRZEWNICA WODNA

DOKUMENTACJA TECHNICZNA INSTRUKCJA UŻYTKOWANIA

LUCHTVERWARMER

TECHNISCHE DOCUMENTATIE GEBRUIKSAANWIJZING

ОТОПИТЕЛЬНЫЙ АППАРАТ

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

2 |

www.flowair.com

TABLE OF CONTENTS

1. Application ............................................................................................... 4

2. Technical Data ......................................................................................... 5

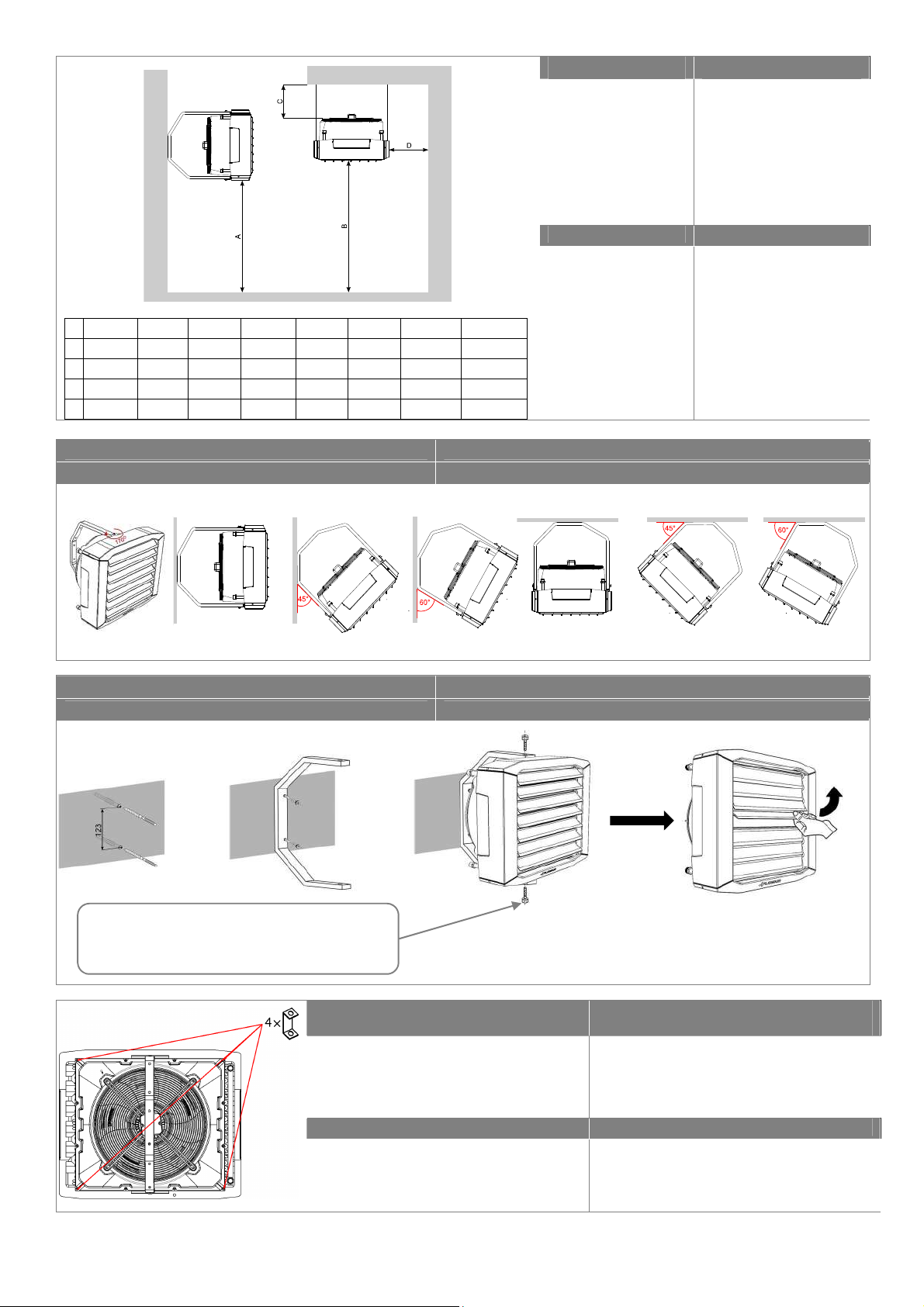

3. Installation ............................................................................................... 8

3.1. Installation –bracket .......................................................................... 8

3.2. Assembly instructions ....................................................................... 8

3.3. U-Profiles .......................................................................................... 8

4. Connection diagrams ............................................................................... 9

5. Start-Up and Operation .......................................................................... 11

6. Service and warranty terms.................................................................... 15

7. Conformity with WEEE directive 2012/19/UE ......................................... 17

SPIS TREŚCI

1. Zastosowanie ........................................................................................... 4

2. Dane techniczne ...................................................................................... 5

3. Montaż ..................................................................................................... 8

3.1. Montaż – konsola ............................................................................... 8

3.2. Etapy postępowania ........................................................................... 8

3.3. Uchwyty do montażu podstropowego ................................................. 8

4. Schematy podłączeń ................................................................................ 9

5. Uruchomienie i eksploatacja .................................................................. 12

6. Serwis i gwarancja ................................................................................. 15

7. Zgodność z dyrektywą WEEE 2012/19/UE............................................. 17

INHOUDSOPGAVE

1. Toepassing .............................................................................................. 4

2. Technisch gegevens ................................................................................ 5

3. Installatie ................................................................................................ 8

3.1. Installatie -montageconsole ............................................................. 8

3.2. Montage-instructie ............................................................................ 8

3.3. U-Profilen ......................................................................................... 8

4. Aansluitschema's ..................................................................................... 9

5. In bedrijfstellen en werking ..................................................................... 13

6. Service en garantievoorwaarden ............................................................ 16

7. Conformiteit met WEEE richtlijn 2012/19 /UE ......................................... 18

СОДЕРЖАНИЕ

1. Применение ........................................................................................... 4

2. Технические параметры ........................................................................ 5

3. Установка ............................................................................................... 8

3.1. Установка - монтажная консоль ...................................................... 8

3.2. Этапы действий ............................................................................... 8

3.3. Крепежные держатели .................................................................... 8

4. Схемы подключения .............................................................................. 9

5. Запуск и эксплуатация ........................................................................ .14

6. Условия гарантии ................................................................................. 16

7. Соответствие директиве WEEE 2012/19/UE ....................................... 18

www.flowair.com

| 3

1. APPLICATION 1. ZASTOSOWANIE

LEO heaters make up a decentralised heating system. The air
streaming through the heat exchanger filled with hot water is warmed
up. Fan heaters are used for heating large volume buildings: general,
industrial and public buildings etc.

The casing of LEO heaters is made from extended polypropylene EPP.
LEO in special version ST has a casing made from powder coated steel.
The devices LEO in special version INOX have casing and air blades
made of austenitic stainless steel.

The devices are designed for indoor use where maximum air dustiness
does not exceed 0,3 g/m3. Units are built using copper, aluminum and
galvanized steel. It is prohibited to install units in the areas where
environment inside can causes in rusting. The devices can not be used
in an environment where there is oil mist.

Water heat exchanger could be supply by water or glycol solution up to
60%.

1. TOEPASSING

De LEO-luchtverwarmers vormen een gedecentraliseerd
verwarmingssysteem. De lucht stroomt langs de met heet water gevulde
warmtewisselaar en wordt opgewarmd. Luchtverwarmers worden
gebruikt voor het verwarmen van grote volumes in gebouwen:
algemene, industriële en openbare gebouwen enzovoort. De units zijn
ontworpen voor binnengebruik in een omgeving met een stofbelasting
lager dan 0,3 g/m3.

De behuizing van de LEO-verwarmingen is gemaakt van uitgebreid
polypropyleen EPP. LEO in speciale versie ST heeft een behuizing
gemaakt van gepoedercoat staal. De apparaten LEO in de speciale
versie INOX hebben huis- en luchtlamellen van austenitisch roestvrij
staal.

De apparaten zijn ontworpen voor gebruik binnenshuis, waar een
maximale luchtstoftheid niet hoger is dan 0,3 g / m3. Eenheden worden
gebouwd met behulp van koper, aluminium en gegalvaniseerd staal.
Het is verboden om eenheden te installeren in de gebieden waar de
omgeving binnen in roest kan veroorzaken. De apparaten kunnen niet
worden gebruikt in een omgeving met olienevel.

Waterwarmtewisselaar kan worden geleverd door water of
glycoloplossing tot 60%.

Aparaty grzewcze LEO tworzą zdecentralizowany system ogrzewania.
Są one zasilane wodą grzewczą, która oddając ciepło, za
pośrednictwem wymiennika ciepła, podgrzewa powietrze
nadmuchiwane. Służą do ogrzewania obiektów o dużych kubaturach
budownictwa ogólnego i przemysłowego, budynków użyteczności
publicznej itp.

Obudowa urządzeń LEO jest wykonana ze spienionego polipropylenu
EPP. Urządzenie LEO w wykonaniu specjalnym ST posiadają obudowę
ze stali malowanej proszkowo. Urządzenia LEO w wykonaniu
specjalnym INOX posiadają obudowę i kierownice powietrza wykonane
z austenitycznej stali nierdzewnej.

Nagrzewnice przeznaczone są do pracy wewnątrz pomieszczeń
o maksymalnym zapyleniu powietrza 0,3g/m3. Nagrzewnice posiadają
elementy wykonane z aluminium, miedzi oraz stali cynkowej i nie mogą
być stosowane w środowisku mogącym powodować ich korozję.
Urządzenia nie mogą być stosowane w środowisku gdzie występuje
mgła olejowa.

Wodny wymiennik ciepła można zasilać wodą lub roztworami glikolu o
stężeniu do 60%.

1. ПРИМЕНЕНИЕ

Отопительные аппараты LEO составляют децентрализованную
систему отопления. Их работа основана на протекании горячей
воды через теплообменник, который отдает тепло струе
нагнетаемого воздуха. Предназначены для отопления
общественных или промышленных объектов большого объема.

Корпус аппаратов LEO изготовлен из вспененного полипропилена
EPP. Аппараты LEO в специальном изготовлении ST оснащены
корпусом из стали окрашеной порошковой краской. Аппараты LEO
в специальном изготовлении INOX оснащены корпусом и
направляющими воздуха из аустенитичной нержавеющей стали.

Воздухонагреватели предназначены для установки внутри
помещений с макс. запыленностью вохдуха 0,3 г/м³. В связи с тем,
что в воздухонагревателях применяются алюминиевые, медные а

также из оцинкованной стали элементы, запрещается применять
данной оборудование в среде, которая влияет на возникновение
коррозии. Запрещается использовать аппарат в среде, в которой

находится масляной туман

В водяной теплообменник можно подать воду или раствор гликоля
до 60%.

4 |

www.flowair.com

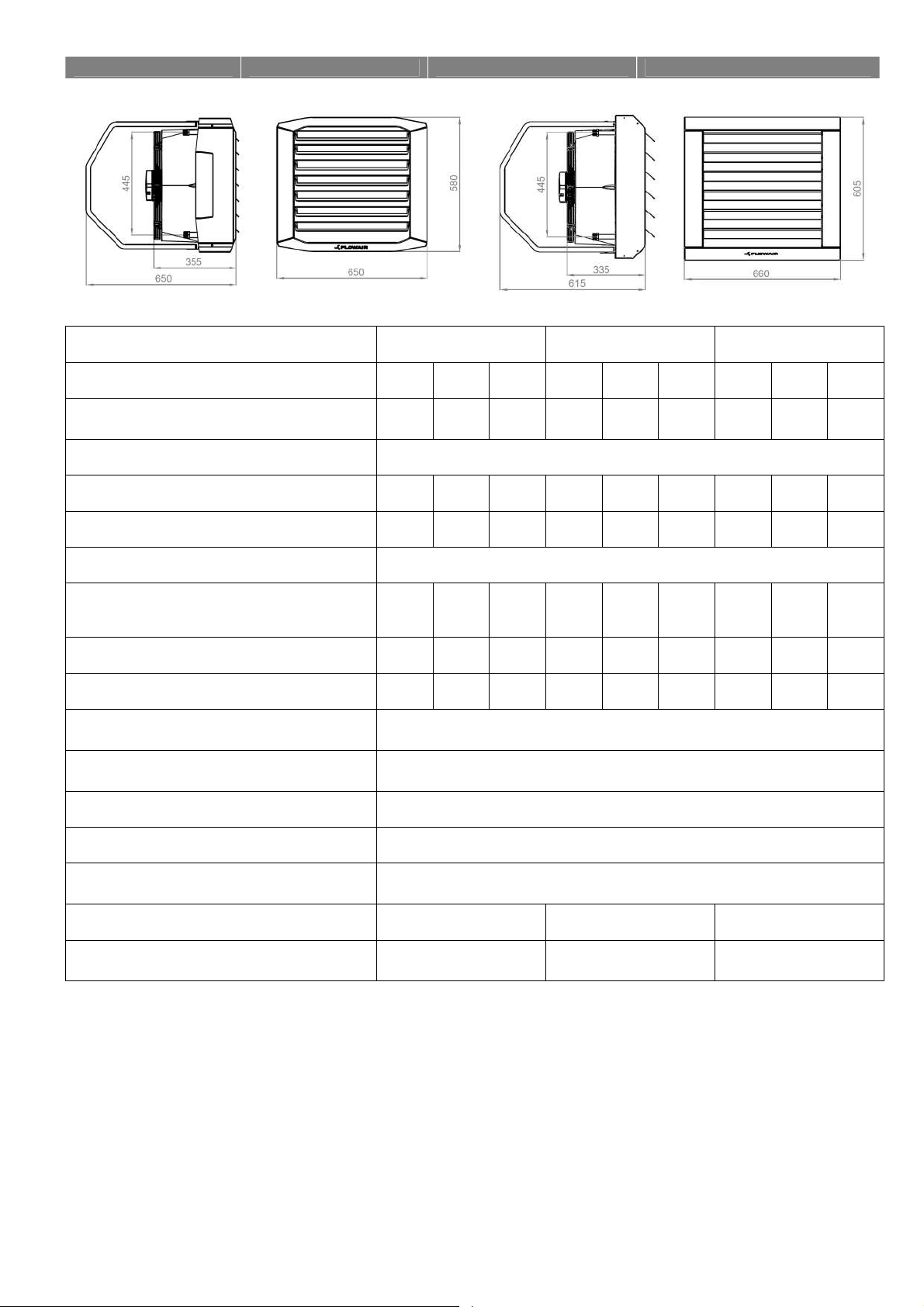

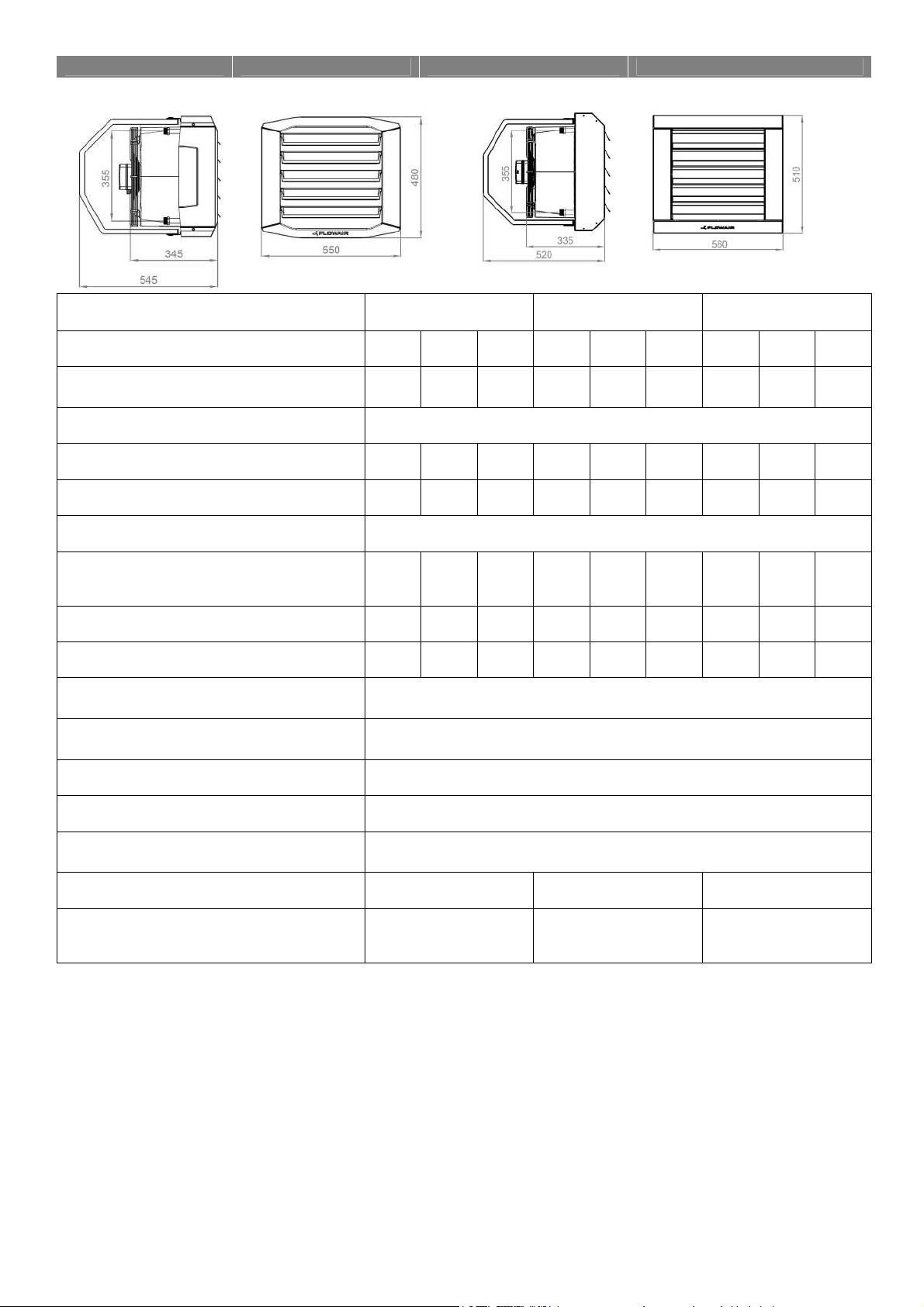

2. TECHNICAL DATA 2. DANE TECHNICZNE 2. TECHNISCHE GEGEVENS 2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

LEO S1 | S2 | S3 / BMS

LEO S1 INOX / ST | S2 INOX / ST | S3 INOX / ST

Gear | Bieg | Stand | Cкорость

Max airflow [m3/h ] | Max. strumień przepływu powietrza
[m3/h ] | Max. luchtdebiet [m3/uur] | Макс. объем
воздуха [м3/ч]

Power supply [V/Hz] | Zasilanie [V/Hz] |
Stroomvoorziening [V/Hz] | Питание [В/Гц]

Max current consumption [A] | Max. pobór prądu [A] |
Max. stroomverbruik [A] | Макс. потребление тока [A]

Max power consumption [W] | Mak. pobór mocy [W] |
Max. energieverbruik [W] |Макс. расход мощности [Вт]

IP/ Insulation class | IP/Klasa izolacji | IP/Isolatieklasse |
IP/Класс изоляции

Max acoustic pressure level [dB(A)]* | Max. poziom
ciśnienia akustycznego [dB(A)]* | Max. akoestisch
drukniveau [dB(A)]* | Макс. Уровень акустического
давления [дБ(A)]*

Horizontal range** [m] | Zasięg poziomy** [m] |
Horizontaal bereik** [m] Макс. длина струи воздуха** [м]

Vertical range*** [m] | Zasięg pionowy*** [m] |
Verticaal bereik*** [m] вертикальный диапазон *** [м]

Max heating water temperature [oC] | Max. temp. wody
grzewczej [oC] | Max. watertemperatuur verwarming [°C]
| Макс. темп. горячей воды [oC]
Max operating pressure [MPa] | Max. ciśnienie robocze
[MPa] | Max. bedrijfsdruk [MPa] | Макс. рабочее
давление [MПa]

Connection | Przyłącze | Aansluiting|
Присоединительные патрубки

Installation | Środowisko pracy | Installatie | Рабочая
среда

Max working temperature [oC] | Maks. temperatura
pracy [oC] | Max. gebruikstemperatuur [°C] | Макс.
рабочая температура [oC]

Device mass [kg] | Masa urządzenia [kg] | Gewicht van
de unit [kg] | Вес аппарата [кг]

Mass of device filled with water [kg] | Masa urządzenia
napełnionego wodą [kg] | Gewicht van de unit, gevuld
met water [kg] | Вес аппарата, наполненного водой
[кг]

* Acoustic pressure level has been measured 5m from the unit in a 1500m3 space with a medium sound absorption coefficient | poziom ciśnienia akustycznego dla
pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5 m od urządzenia | Gemeten op een afstand van 5m van de unit, in een
ruimte met een inhoud van 1500m3 en een gemiddeld vermogen van geluid absorptie | Уровень звукового давления для помещения со средним коэффициентом
звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
** Horisontal isothermal range for 0,5 m/s border air stream speed | zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s | Bereik van
horizontale isothermische luchtstroom, bij limiet van 0,5m/s snelheid | Длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
*** Vertical nonisothermal range for ΔT = 5oC and for 0,5 m/s border air stream speed | zasięg pionowy strumienia nieizotermicznego przy ΔT = 5oC, przy prędkości
granicznej 0,5 m/s | verticaal bereik van de niet-isothermische stroom bij ΔT = 5 ° C, bij een snelheidsbeperking van 0,5 m / s | При максимальном потоке струи
воздуха, температуре теплоносителя ΔT = 5°C, и при граничной скорости 0,5 м/с.

2300 1900 1500 2000 1600 1250 1800 1400

56,3 50,7 43,9 56,3 50,7 43,9 56,3 50,7 43,9

16,0 13,0 10,0 14,0 11,0 8,5 12,5 9,5 7,0

9,5 (INOX: 13,1, ST: 13,1) 10,4 (INOX: 13,8, ST: 13,8) 10,8 (INOX: 14,3, ST: 14,3)

10,2 (INOX: 13,8, ST: 13,8) 11,6 (INOX: 14,0, ST: 14,0) 12,2 (INOX: 15,7, ST: 15,7)

LEO S1 LEO S2 LEO S3

III II I III II I III II I

1000

230/50

0,5 0,4 0,3 0,6 0,4 0,3 0,6 0,4 0,3

120 90 70 130 90 70 130 90 70

54 /F

6,0 5,1 4,1 5,3 4,4 3,5 4,9 3,9 2,9

120 (INOX / ST: 130)

1,6

1/2”

Indoor | Wewnątrz pomieszczeń | Binnen | Внутри помещений

60

www.flowair.com

| 5

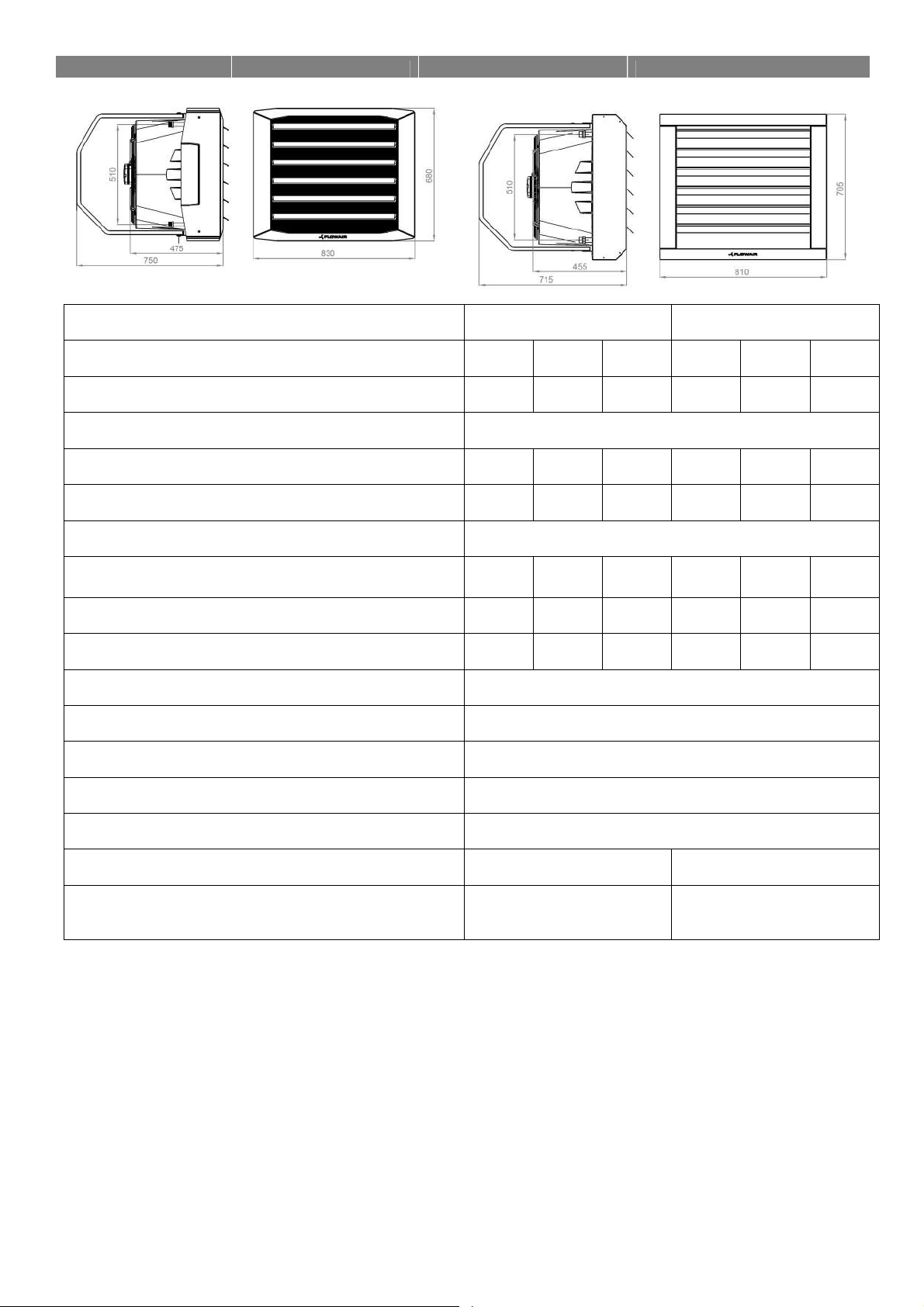

2. TECHNICAL DATA 2. DANE TECHNICZNE 2. TECHNISCHE GEGEVENS 2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

LEO L1 | L2 | L3 / BMS

LEO L1 INOX / ST | L2 INOX / ST | L3 INOX / ST

LEO L1 LEO L2 LEO L3

Gear | Bieg | Stand | Cкорость

Max airflow [m3/h ] | Max. strumień przepływu powietrza
[m3/h ] | Max. luchtdebiet [m3/uur] | Макс. объем
воздуха [м3/ч]

Power supply [V/Hz] | Zasilanie [V/Hz] |
Stroomvoorziening [V/Hz] | Питание [В/Гц]

Max current consumption [A] | Max. pobór prądu [A] |
Max. stroomverbruik [A] | Макс. потребление тока [A]

Max power consumption [W] | Mak. pobór mocy [W] |
Max. energieverbruik [W] |Макс. расход мощности [Вт]

IP/ Insulation class | IP/Klasa izolacji | IP/Isolatieklasse |
IP/Класс изоляции

Max acoustic pressure level [dB(A)]* | Max. poziom
ciśnienia akustycznego [dB(A)]* | Max. akoestisch
drukniveau [dB(A)]* | Макс. Уровень акустического
давления [дБ(A)]*

Horizontal range** [m] | Zasięg poziomy** [m] |
Horizontaal bereik** [m] Макс. длина струи воздуха** [м]

Vertical range*** [m] | Zasięg pionowy*** [m] |
Verticaal bereik*** [m] вертикальный диапазон *** [м]

Max heating water temperature [oC] | Max. temp. wody
grzewczej [oC] | Max. watertemperatuur verwarming [°C]
| Макс. темп. горячей воды [oC]
Max operating pressure [MPa] | Max. ciśnienie robocze
[MPa] | Max. bedrijfsdruk [MPa] | Макс. рабочее
давление [MПa]

Connection | Przyłącze | Aansluiting|
Присоединительные патрубки

Installation | Środowisko pracy | Installatie | Рабочая
среда

Max working temperature [oC] | Maks. temperatura pracy
[oC] | Max. gebruikstemperatuur [°C] | Макс. рабочая
температура [oC]

Device mass [kg] | Masa urządzenia [kg] | Gewicht van
de unit [kg] | Вес аппарата [кг]

Mass of device filled with water [kg] | Masa urządzenia
napełnionego wodą [kg] | Gewicht van de unit, gevuld
met water [kg] | Вес аппарата, наполненного водой [кг]

* Acoustic pressure level has been measured 5m from the unit in a 1500m3 space with a medium sound absorption coefficient | poziom ciśnienia akustycznego dla
pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5 m od urządzenia | Gemeten op een afstand van 5m van de unit, in een ruimte
met een inhoud van 1500m3 en een gemiddeld vermogen van geluid absorptie | Уровень звукового давления для помещения со средним коэффициентом
звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
** Horisontal isothermal range for 0,5 m/s border air stream speed | zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s | Bereik van horizontale
isothermische luchtstroom, bij limiet van 0,5m/s snelheid | Длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
*** Vertical nonisothermal range for ΔT = 5oC and for 0,5 m/s border air stream speed | zasięg pionowy strumienia nieizotermicznego przy ΔT = 5oC, przy prędkości
granicznej 0,5 m/s | verticaal bereik van de niet-isothermische stroom bij ΔT = 5° C, bij een snelheidsbeperking van 0,5 m / s | При максимальном потоке струи воздуха,
температуре теплоносителя ΔT = 5°C, и при граничной скорости 0,5 м/с.

III

II

I

III

II

I

III

II

I

4250

2800 1700 3800 2400 1400 3400 2100 1200

230/50

1,4 1,2 0,6 1,5 1,2 0,6 1,5 1,2 0,6

330 240 120 340 240 120 340 240 120

54 /F

64,1 54,5 42,1 64,1 54,5 42,1 64,1 54,5 42,1

24,0 15,0 9,5 21,5 13,0 8,0 19,0 11,5 6,5

8,3 5,6 3,7 7,5 4,9 3,1 6,8 4,4 2,8

120 (INOX / ST: 130)

1,6

3/4”

Indoor | Wewnątrz pomieszczeń | Binnen | Внутри помещений

60

14,9 (INOX: 19,4, ST: 19,4) 16,2 (INOX: 20,8, ST: 20,8) 17,8 (INOX: 22,7, ST: 22,7)

15,9 (INOX: 20,4, ST: 20,4) 18,2 (INOX: 22,8, ST: 22,8) 20,5 (INOX: 25,4, ST: 25,4)

6 |

www.flowair.com

2. TECHNICAL DATA 2. DANE TECHNICZNE 2. TECHNISCHE GEGEVENS 2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

LEO XL2 | XL3 / BMS

LEO XL2 INOX / ST | XL3 INOX / ST

LEO XL2 LEO XL3

Gear | Bieg | Stand | Cкорость

Max airflow [m3/h ] | Max. strumień przepływu powietrza [m3/h ] | Max.
luchtdebiet [m3/uur] | Макс. объем воздуха [м3/ч]

Power supply [V/Hz] | Zasilanie [V/Hz] |
Stroomvoorziening [V/Hz] | Питание [В/Гц]

Max current consumption [A] | Max. pobór prądu [A] | Max. stroomverbruik
[A] | Макс. потребление тока [A]

Max power consumption [W] | Mak. pobór mocy [W] | Max.
energieverbruik [W] | Макс. расход мощности [Вт]

IP/ Insulation class | IP/Klasa izolacji |
IP/Isolatieklasse | IP/Класс изоляции

Max acoustic pressure level [dB(A)]* | Max. poziom ciśnienia
akustycznego [dB(A)] *| Max. akoestisch drukniveau [dB(A)]* | Макс.
Уровень акустического давления [дБ(A)]*

Horizontal range** [m] | Zasięg poziomy** [m] |
Horizontaal bereik** [m] Макс. длина струи воздуха** [м]

Vertical range*** [m] | Zasięg pionowy*** [m] |
Verticaal bereik*** [m] вертикальный диапазон *** [м]

Max heating water temperature [oC] | Max. temp. wody grzewczej [oC] |
Max. watertemperatuur [°C] | Макс. темп. горячей воды [oC]

Max operating pressure [MPa] | Max. ciśnienie robocze [MPa] | Max.
bedrijfsdruk [MPa] | Макс. рабочее давление [MПa]

Connection | Przyłącze | Aansluiten | Присоединительные патрубки 3/4”

Installation | Środowisko pracy | Installatie | Рабочая среда Indoor | Wewnątrz pomieszczeń | Binnen | Внутри помещений

III

5800

II

4600

I

2900

5300 4100

III

II

230/50

2,3

520

1,8

370

1,4

2,4 1,8

270

550 370

54 /F

67,5 61,1

52,3

67,5 61,1

26,0 20,5 13,0 23,5 18,0 11,0

8,5 7,0 4,7 7,7 6,2 4,1

120 (INOX / ST: 130)

1,6

I

2500

1,4

270

52,3

Max working temperature [oC] | Maks. temperatura pracy [oC] | Max.
gebruikstemperatuur [°C] | Макс. рабочая температура [oC]

Device mass [kg] | Masa urządzenia [kg] |
Gewicht van de unit [kg] | Вес аппарата [кг]

Mass of device filled with water [kg] | Masa urządzenia napełnionego
wodą [kg] |
Gewicht van de unit, gevuld met water [kg] | Вес аппарата,
наполненного водой [кг]

* Acoustic pressure level has been measured 5m from the unit in a 1500m3 space with a medium sound absorption coefficient | poziom ciśnienia akustycznego dla
pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5 m od urządzenia | Gemeten op een afstand van 5m van de unit, in een
ruimte met een inhoud van 1500m3 en een gemiddeld vermogen van geluid absorptie | Уровень звукового давления для помещения со средним
коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
** Horisontal isothermal range for 0,5 m/s border air stream speed | zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s | Bereik van
horizontale isothermische luchtstroom, bij limiet van 0,5m/s snelheid | Длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
*** Vertical nonisothermal range for ΔT = 5oC and for 0,5 m/s border air stream speed | zasięg pionowy strumienia nieizotermicznego przy ΔT = 5oC, przy prędkości
granicznej 0,5 m/s | verticaal bereik van de niet-isothermische stroom bij ΔT = 5 ° C, bij een snelheidsbeperking van 0,5 m / s | При максимальном потоке струи
воздуха, температуре теплоносителя ΔT = 5°C, и при граничной скорости 0,5 м/с.

23,2 (INOX: 29,9, ST: 29,9) 26,2 (INOX: 34,2, ST: 34,2)

25,9 (INOX: 32,6, ST: 32,6) 30,3 (INOX: 38,3, ST: 38,3)

60

www.flowair.com

| 7

3. INSTALLATION

3. INSTALLATIE

3. УСТАНОВКА

3.3 U-

PROFILES (optional)

3.3

UCHWYTY DO MONTAŻU

3.3 U-

PROFI

LEN (optie)

3.3 Крепежные держатели

(вариант

)

!!!

Fan heaters can be
mounted to vertical or
horizontal partitions in any
position. During the
montage, the minimal
distances from the walls
and ceiling have to be
kept.

3. MONTAŻ

Nagrzewnice mogą być
montowane do przegród
pionowych i poziomych
w dowolnej pozycji. Podczas
montażu należy zachować
zalecane odległości od
przegród.

S1 S2 S3 L1 L2 L3 XL2 XL3

A <3,0 <3,0 <3,0 2,5-8,0 2,5-8,0 2,5-8,0 2,5-8,0 2,5-8,0

B 2,5-7,0 2,5-6,0 2,5-6,0 2,5-9,5 2,5-8,5 2,5-8,0 2,5-9,5 2,5-9,0

C >0,3 >0,3 >0,3 >0,3 >0,3 >0,3 >0,3 >0,3

D >0,5 >0,5 >0,5 >0,5 >0,5 >0,5 >0,5 >0,5

Luchtverwarmers kunnen
in elke positie bevestigd
worden aan verticale en
horizontale delen. Tijdens
montage moet de
minimumafstand tussen
de muren en het plafond
bewaard worden.

Воздухонагреватели можно
устанавливать на
вертикальных или
горизонтальных
перегородках. Во время
установки необходимо
соблюдать рекомендуемые
уровень от преград.

3.1. INSTALLATION –BRACKET 3.1. MONTAŻ – KONSOLA

3.1. INSTALLATIE –MONTAGECONSOLE 3.1. УСТАНОВКА - МОНТАЖНАЯ КОНСОЛЬ

3.2. ASSEMBLY INSTRUCTIONS 3.2. ETAPY POSTĘPOWANIA

3.2. MONTAGE-INSTRUCTIE 3.2. ЭТАПЫ ДЕЙСТВИЙ

M8 screws are in set with bracket |
śruby M8 dołączone w zestawie z konsolą |
M8-schroeven worden bij de montageconsole meegeleverd |
Винты М8 поставляются в комплекте с конс олью

8 |

www.flowair.com

U-profiles should be mounted in corners as drawing
shows. Is not allowed to screw profiles in other
places.

Montagebeugels voor de plafondmontage moeten
worden geïnstalleerd in de hoeken van de
luchtverwarmer die op de foto worden aangegeven.
Installatie op andere locaties is niet toegestaan.

PODSTROPOWEGO (opcja)

Uchwyty do montażu podstropowego

należy zamontować w narożnikach nagrzewnicy
wskazanych na zdjęciu. Montaż w innych miejscach
nie jest dozwolony.

Крепежные держатели для установки под
перекрытием необходимо прикрепить в углах
воздухонагревателя, указанных на фотографии.
Запрещается устанавливать в других местах.

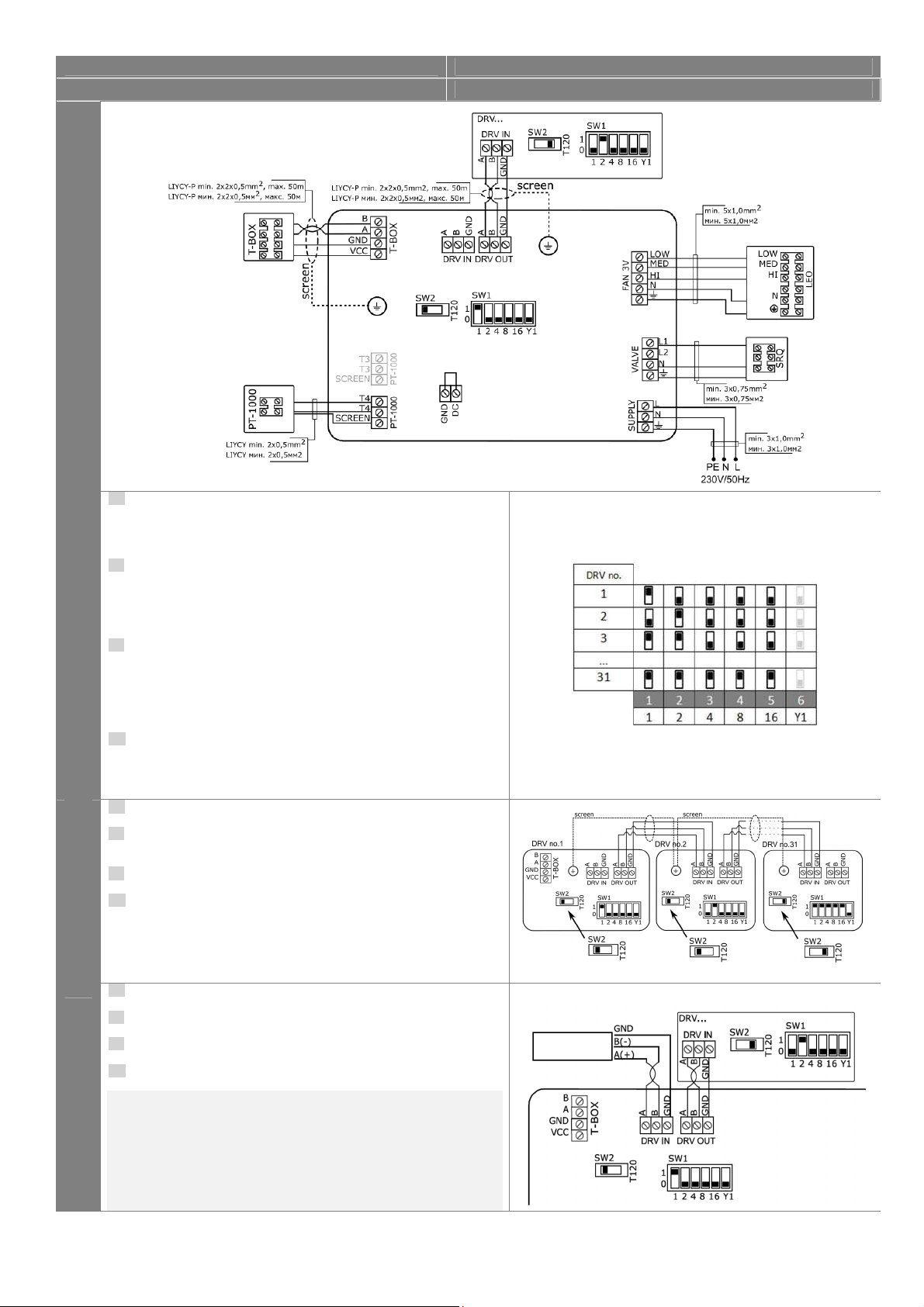

4. CONNECTION DIAGRAMS 4. SCHEMATY PODŁĄCZEŃ

SRQ3d

4. AANSLUITSCHEMA'S 4. СХЕМЫ ПОДКЛЮЧЕНИЯ

www.flowair.com

| 9

4. CONNECTION DIAGRAMS 4. SCHEMATY PODŁĄCZEŃ

EN

:

When connecting DRV modules to the T

-

box controller or BMS, you

EN

:

It is possible to connect up to 31

modules DRV and control them with

EN

:

DRV modules can be connected to the BMS (Building Management

BMS /

GBS

4. AANSLUITSCHEMA'S 4. СХЕМЫ ПОДКЛЮЧЕНИЯ

BMS

have to binary set addresses on each (each DRV must have individual
address) DRV module by DIP-switch SW1. To address modules check if
the power supply is turned off, than set then the addresses as shown in the
table, than turn on the power supply .|
PL: Przy podłączaniu modułów DRV do sterownika T-box lub systemu BMS
konieczne jest binarne ustawienie adresu na przełączniku DIP-switch SW1.
Każdy moduł sterujący DRV podłączony do Systemu FLOWAIR musi mieć
nadany indywidualny adres. W celu ustawienia adresu należy przy
wyłączonym napięciu ustawić adres urządzenia (zgodnie z tabelą), a
następnie włączyć zasilanie.|
NL: Wanneer DRV-modules op de T-Box regeling of een GBS worden
aangesloten, moet u de adressen binair instellen (elk DRV-module moet
een uniek adres hebben) op elke DRV-module met behulp van DIP-switch
SW1. Om de adressen van modules te controleren zorgt u er eerst voor dat
de stroomvoorziening uitgeschakeld is. Stel vervolgens de adressen in op
de manier zoals is weergegeven in de tabel en schakel dan de
stroomvoorziening opnieuw in.|

RU: В случае подключения модулей DRV к командоконтроллеру T-box
или системе BMS, необходимо установить бинарный адрес на
переключателе DIP-switch SW1 индивидуально для каждого модуля.
Чтобы установить адрес следует при выключенном напряжении
установить его согласно таблице, а затем включить аппарат.

10 |

www.flowair.com

one T-box controller .|
PL: Możliwe jest łączenie do 31 modułów DRV. Umożliwia to obsługę do 31
urządzeń kompatybilnych z Systemem FLOWAIR, za pomocą jednego
sterownika T-box.|
NL: Het is mogelijk om tot 31 DRV-modules met elkaar te verbinden en
deze te regelen met behulp van T-Box regeling . |

RU: Можно соединить максимально 31 модулей DRV. Это позволяет
управлять до 31 аппарата, совместимым с Системой FLOWAIR с
помощью одного командоконтроллера T-box.

System). |
PL: Moduł sterujący DRV umożliwia podłączenia układu do systemu
zarządzania budynkiem BMS (Building Management System). |
NL: DRV-modules kunnen worden aangesloten op een GBS
(gebouwbeheerssysteem). |

RU: Модуль управления DRV позволяет подключить аппарат к системе
управления зданием BMS (Building Management System).

WARNING: The connection must be carried out with 3-wire (recommended
UTP) to connectors DRV IN
UWAGA: Podłączenie należy wykonać przewodem 3-żyłowym (zalecana
skrętka UTP) do złączek DRV IN
WAARSCHUWING: De aansluiting moet 3-draads uitgevoerd worden
(aanbevolen UTP) op de connectoren DRV IN

ВНИМАНИЕ: Подключение следует выполнить трехжильным
проводом (рекомендуется кабель UTP) к клеммам DRV IN

5. START

-

UP AND OPERATION

Guidelines for System Connection



 The connection should be executed in a way which does not induce

stresses.

 It is recommended to install vent valves at the highest point of the

system.

 The system should be executed so that, in the case of a failure, it is

possible to disassemble the device. For this purpose it is best to use
shut-off valves just by the device.

 The system with the heating medium must be protected against an

increase of the heating medium pressure above the permissible value
(1.6 MPa).

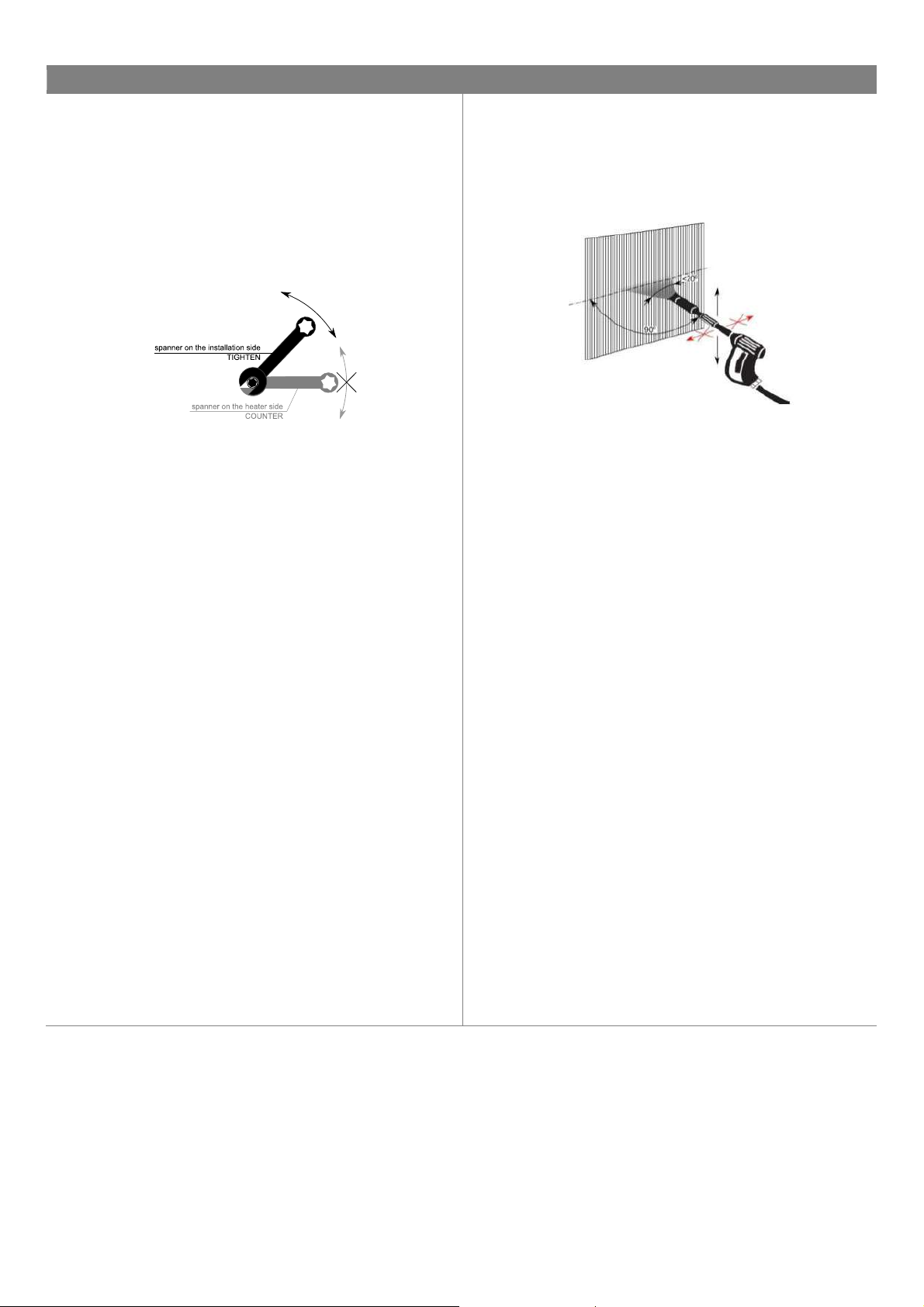

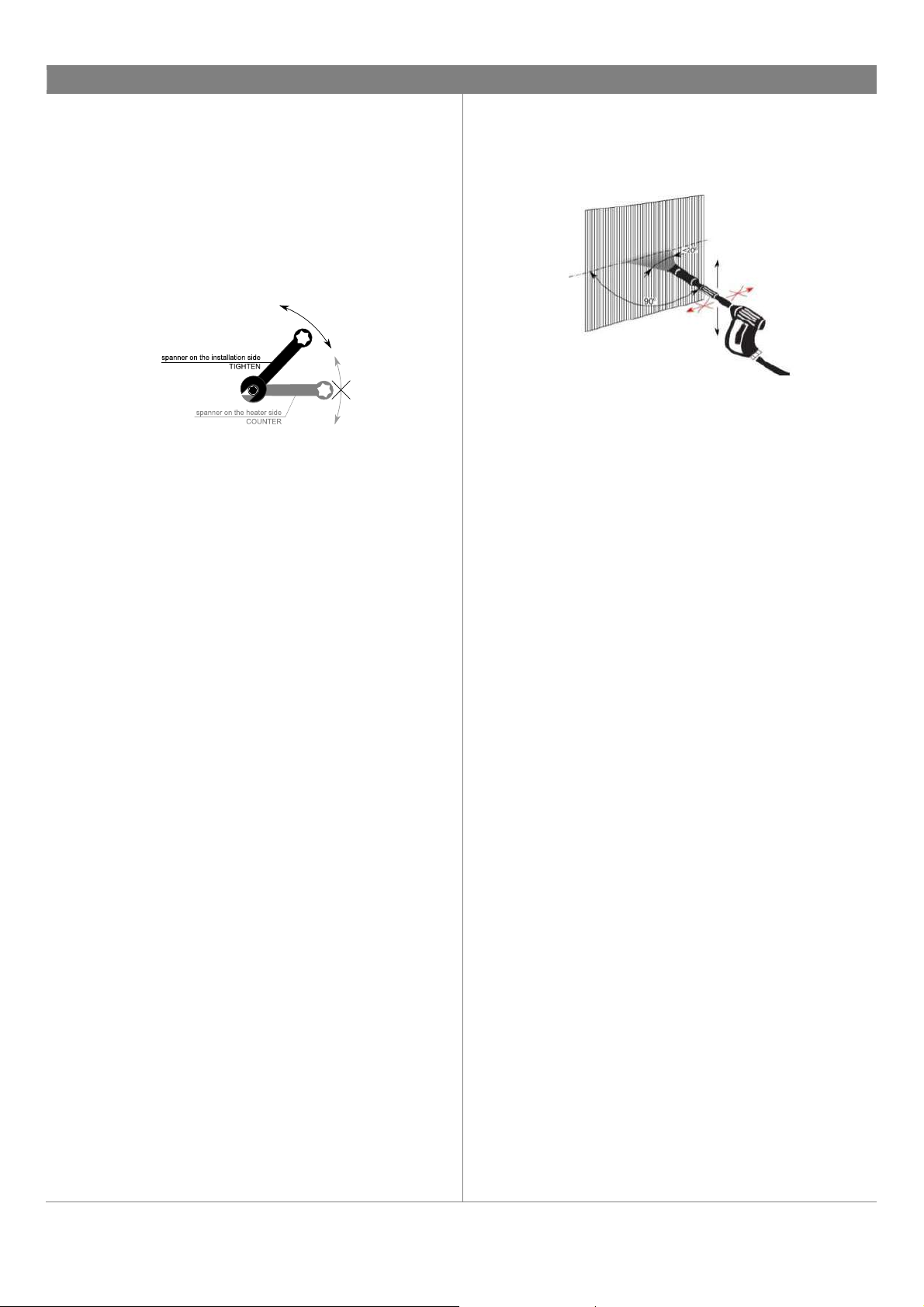

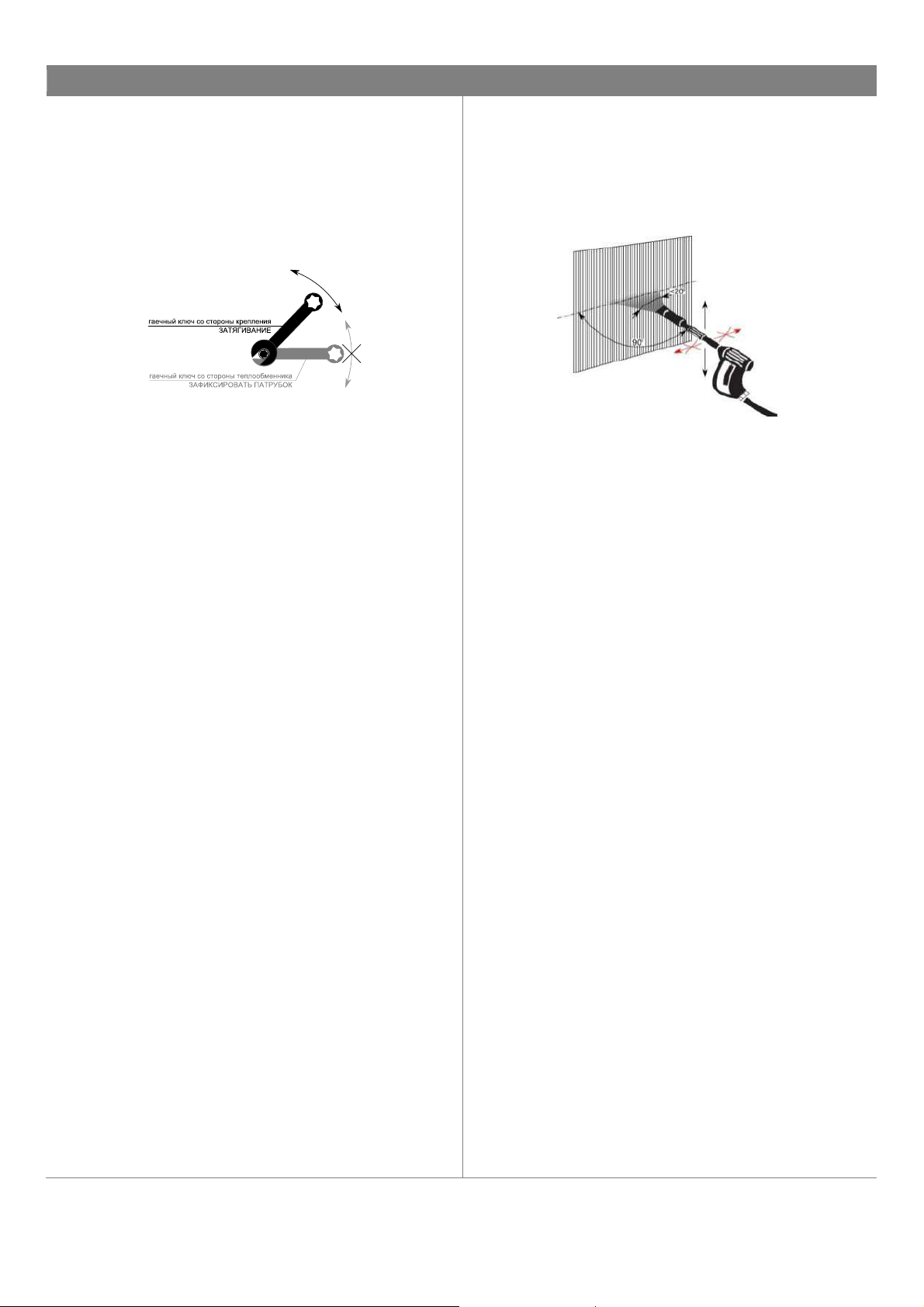

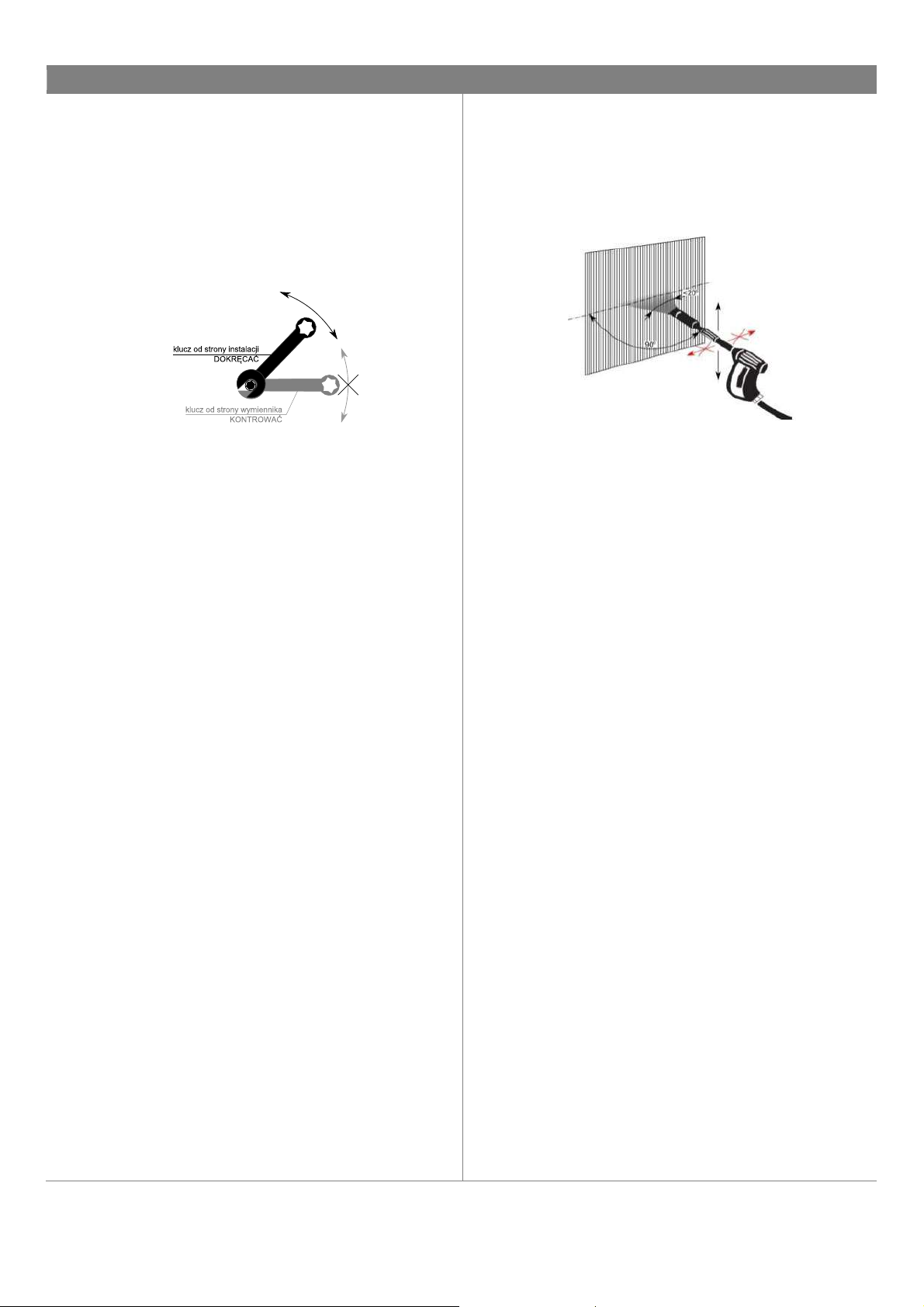

 While screwing exchanger to pipeline - connecting stubs has to be hold

by wrench.

Periodic inspections

To keep proper technical parameters Flowair recommends periodic
service (every 6 months) of fan heaters on behalf of the user.
During inspections user should:

 Check heat exchanger, if is it filled with dirt or dust. If necessary - use

pressurized air stream to clean the exchanger’s lamellas,

Start Up

 Before connecting the power supply check the correctness of connection

of the fan motor and the controllers. These connections should be
executed in accordance with their technical documentation.

 Before connecting the power supply check whether the mains voltage is

in accordance with the voltage on the device data plate.

 Before starting the device check the correctness of connection of the

heating medium conduits and the tightness of the system.

 The electrical system supplying the fan motor should be additionally

protected with a circuit breaker against the effects of a possible short­circuit in the system.

 Starting the device without connecting the ground conductor is forbidden.

Operation

 The device is designed for operation inside buildings, at temperatures

above 0oC. In low temperatures (below 0ºC) there is a danger of freezing
of the medium.

The manufacturer bears no responsibility for damage of the heat
exchanger resulting from freezing of the medium in the exchanger. If
operation of the device is expected at temperatures lower than 0º, then
glycol solution should be used as the heating medium, or special
automatic systems should be used for protecting against freezing of the
medium in the exchanger.

 It is forbidden to place any objects on the heater or to hang any objects

on the connecting stubs.

 The device must be inspected periodically. In the case of incorrect

operation of the device it should be switched off immediately.

It is forbidden to use a damaged device. The manufacturer bears no
responsibility for damage resulting from the use of a damaged device.

 Check heat exchanger, if is it filled with dirt or dust. If necessary - use

pressurized air stream to clean the exchanger’s lamellas,

 Check fan blades, in case of dirt use damp cloth and remove dirt,
 Check bracket installation,
 Check heat exchanger and hydraulic connection correctness,
 Check wires insulation,
 Check power supply,
 Check medium flow,
 Check levelling of the unit.

 If it is necessary to clean the exchanger, be careful not to damage the

aluminium lamellas.

 For the time of performing inspection or cleaning the device, the electrical

power supply should be disconnected.

 In case water is drained from the device for a longer period of time, the

exchanger tubes should be emptied with compressed air.

 It is not allowed to make any modification in the unit. Any modification

causes in warranty loss.

www.flowair.com

| 11

5

. URUCHOMIENIE I

EKSPLOATACJA

Wskazówki dotyczące podłączenia do instalacji

 Przyłącze powinno być wykonane w sposób niepowodujący naprężeń.
 Zalecane jest zastosowanie zaworów odpowietrzających w najwyższym

punkcie instalacji.

 Instalacja powinna być wykonana w taki sposób, aby w razie awarii

istniała możliwość przeprowadzenia demontażu aparatu. W tym celu
najlepiej jest zastosować zawory odcinające tuż przy urządzeniu.

 Instalacja z czynnikiem grzewczym musi być zabezpieczona przed

wzrostem ciśnienia czynnika grzewczego ponad dopuszczalną wartość
(1,6 MPa).

 Podczas montażu instalacji należy bezwzględnie unieruchomić króćce

przyłączeniowe wymiennika.

Przeglądy okresowe

W celu utrzymania prawidłowego stanu technicznego urządzenie musi
podlegać okresowemu przeglądowi co 6 miesięcy we własnym zakresie.
Podczas przeglądu należy:

 Sprawdzić czy wymiennik ciepła nie jest nadmiernie zabrudzony, w

stopniu takim, że został ograniczony przepływ powietrza. Wymiennik
ciepła należy czyścić sprężonym powietrzem ruchem wzdłuż lamel,

Uruchomienie

 Przed podłączeniem zasilania należy sprawdzić poprawność podłączenia

silnika wentylatora i sterowników. Podłączenia te powinny być wykonane
zgodnie z ich dokumentacją techniczną

 Przed podłączeniem zasilania należy sprawdzić czy napięcie w sieci jest

zgodne z napięciem na tabliczce znamionowej urządzenia.

 Przed uruchomieniem urządzenia należy sprawdzić prawidłowość

podłączenia przewodów z czynnikiem grzewczym oraz szczelność
instalacji

 Instalacja elektryczna, zasilająca silnik wentylatora powinna być

dodatkowo zabezpieczona bezpiecznikiem przed skutkami ewentualnego
zwarcia w instalacji.

 Uruchomienie urządzenia bez podłączenia przewodu uziemiającego jest

niedozwolone.

Eksploatacja

 Urządzenie przeznaczone jest do pracy wewnątrz budynku,

w temperaturach powyżej 0oC. W niskich temperaturach (poniżej 0ºC)
istnieje niebezpieczeństwo zamarznięcia czynnika.

Producent nie ponosi odpowiedzialności za uszkodzenia
wymiennika ciepła będące skutkiem zamarznięcia czynnika w
wymienniku. Jeżeli przewiduje się pracę urządzenia
w temperaturach niższych niż 0º należy zastosować roztwór glikolu
jako czynnik grzewczy lub też zastosować specjalne układy
automatyki zabezpieczające przed zamarznięciem czynnika w
wymienniku.

 Nie wolno umieszczać na nagrzewnicy, ani zawieszać na króćcach

przyłączeniowych żadnych przedmiotów

 Aparat musi podlegać okresowym przeglądom. Przy nieprawidłowej

pracy urządzenia należy go niezwłocznie wyłączyć.

Nie wolno używać uszkodzonego urządzenia. Producent nie bierze
odpowiedzialności za szkody wynikłe podczas użytkowania
uszkodzonego urządzenia.

 Jeżeli wystąpi konieczność czyszczenia wymiennika należy uważać aby

nie uszkodzić aluminiowych lamel.

 Na czas przeprowadzania przeglądu bądź czyszczenia aparatu

koniecznie należy odłączyć zasilanie elektryczne.

 W przypadku gdy woda z urządzenia zostaje spuszczona na dłuższy

okres czasu, należy dodatkowo przedmuchać rurki wymiennika
sprężonym powietrzem.

 Niedozwolone są jakiekolwiek modyfikacje urządzenia. Wszelka

ingerencja w konstrukcję urządzenia powoduje utratę gwarancji.

 Sprawdzić stan zabrudzenia łopat wentylatora powietrza. W przypadku

konieczności czyszczenia użyć wilgotnej ścierką,

 Sprawdzić poprawność pracy wentylatora przez posłuchanie jego pracy.

Z wentylatora nie mogą dochodzi trzaski, zgrzyty, które mogą oznaczać
uszkodzenie łożysk,

 Sprawdzić stan i montaż elementów montażowych urządzenia-

wsporników,

 Sprawdzić szczelność wodnego wymiennika ciepła i połączeń

hydraulicznych,

 Sprawdzić stan przewodów zasilających urządzenie pod kątem

uszkodzeń mechanicznych,

 Sprawdzić parametry zasilania urządzenia,
 Sprawdzić czy przepływ nie jest zdławiony,
 Sprawdzić wypoziomowanie.

12 |

www.flowair.com

5

. IN BEDRIJF STELLEN EN WERKING

Aanwijzingen voor het aansluiten van het systeem

 De aansluiting moet zodanig worden gemaakt dat daardoor nergens

mechanische spanning ontstaat.

 Het verdient aanbeveling om ontluchtingspunten te monteren op het

hoogste punt in het systeem.

 Het systeem moet zodanig worden gemonteerd dat bij een storing de

unit kan worden gedemonteerd. Het is daarom verstandig om
waterzijdige afsluiters vlakbij de unit te monteren.

 Het systeem met het verwarmingsmedium moet zodanig worden

beveiligd dat de druk van het verwarmingsmedium niet hoger dan 1,6
MPa (16 Bar) kan worden.

 Houdt bij het vastschroeven van de leiding op de warmtewisselaar de

aansluiting op de warmtewisselaar met een montagesleutel vast.

Periodieke inspecties

Voor een blijvend goede werking van de unit adviseert FLOWAIR de
gebruiker de ventilator en warmtewisselaar regelmatig (elke zes
maanden) te laten onderhouden.
Tijdens inspecties dient de gebruiker:

In bedrijfstelling

 Controleer voor u de stroomvoorziening aansluit of de ventilatormotor en

de TS regeling correct is aangesloten. Deze aansluitingen moeten
worden gemaakt in overeenstemming met de technische documentatie.

 Controleer voor u de stroomvoorziening aansluit of de spanning van de

netvoeding overeenkomt met de werkspanning op het typeplaatje op de
unit.

 Controleer voor u de unit opstart of de leidingen voor het

verwarmingsmedium correct en lekdicht zijn aangesloten.

 Het elektrische systeem voor de stroomvoorziening van de

ventilatormotor moet ook worden beveiligd met een
onderbrekerschakelaar tegen de effecten van een mogelijke kortsluiting
in het systeem.

 Het is niet toegestaan om de unit in bedrijf te stellen zonder dat de aarding

aangesloten is.

Werking

 Het apparaat is ontworpen voor gebruik binnen gebouwen, bij

temperaturen boven 0 °C. Bij lage temperaturen (onder 0 °C) zou het
verwarmingsmedium kunnen bevriezen.

De fabrikant aanvaardt geen enkele verantwoordelijkheid voor schade
aan de warmtewisselaar als gevolg van bevriezing van het medium in de
warmtewisselaar. Als de unit naar verwachting zal moeten werken bij
temperaturen onder 0 °C moet een glycoloplossing worden gebruikt als
verwarmingsmedium of moeten er speciale automatische systemen
worden gebruikt om bevriezing van het medium in de warmtewisselaar
te voorkomen.

 Het is niet toegestaan om objecten op het verwarmingselement te

plaatsen of objecten aan de aansluitingen op te hangen.

 De unit moet regelmatig worden geïnspecteerd op juiste werking. Schakel

de unit onmiddellijk uit, wanneer deze niet correct werkt.

Het is niet toegestaan om een beschadigde unit te gebruiken. De
fabrikant aanvaardt geen enkele verantwoordelijkheid voor schade als
gevolg van het gebruik van een beschadigde unit.

 Wees voorzichtig bij het reinigen van de warmtewisselaar, om te

voorkomen dat de aluminium lamellen beschadigen.

 Onderbreek altijd eerst de stroomvoorziening voor u de unit gaat

inspecteren of reinigen.

 Wanneer er gedurende een langere periode de gebruikte luchtverwarmer

ter opslag wordt bewaard, moeten de buizen van de warmtewisselaar
worden afgetapt en met perslucht doorgespoten. Denk hierbij aan
tijdelijke demontage van de luchtverwarmer.

 Het is niet toegestaan om enige vorm van modificaties aan de unit aan te

brengen. Door enige vorm van modificatie vervalt de garantie.

 Het verdient aanbeveling om voorafgaand aan het verwarmingsseizoen

de correcte werking van de luchtverwarmer te controleren. Neem bij
storingen in de werking van de luchtverwarmer contact op met het bedrijf
dat service verleent. Luchtverwarmers die niet correct werken zijn met
name gevoelig in het winterseizoen. Er kan schade aan de
warmtewisselaar ontstaan
ontstaan.

 te controleren of de warmtewisselaars vervuild zijn met vuil of stof. zo

nodig perslucht gebruiken om de lamellen van de warmtewisselaar te
reinigen, gebruik geen water.

 de bladen van de ventilator te controleren en eventueel vuil met een

vochtige doek te verwijderen,

 de bevestiging van de montageconsole te controleren,
 de aansluiting van de warmtewisselaar en de hydraulische verbinding te

controleren,

 de isolatie van de bedrading te controleren,
 de stroomvoorziening te controleren,
 te controleren of het medium stroomt,
 te controleren of de unit waterpas hangt.

www.flowair.com

| 13

5. ЗАПУСК И ЭКСПЛУАТАЦИЯ

Указания по подключению к системе подачи теплоносителя

 Подключение аппарата следует выполнять без напряжения.
 Рекомендуется применение воздухоотводчиков в самой высокой

точке системы.

 Аппарат следует устанавливать так, чтобы в случае аварии была

возможность демонтажа аппарата. Для этого, отсекающие клапаны
лучше разместить рядом с аппаратом.

 Система подачи теплоносителя должна быть защищена от роста

давления выше допускаемого значения (1,6 MПa).

 При сборке установки патрубки нагревателя должны быть полностью

неподвижными.

Запуск

 Перед подключением источника питания следует проверить

правильность соединения двигателя вентилятора и управляющей
автоматики. Эти соединения должны быть выполнены согласно их
технической документации.

 Перед подключением источника питания следует проверить, что

параметры электрической сети соответствуют параметрам,
указанным на заводской табличке аппарата.

 Перед запуском аппарата следует проверить правильность

подключения системы подачи теплоносителя и проверить
герметичность соединения.

 Электрическая сеть, питающая двигатель вентилятора, должна быть

дополнительно защищена предохранителем для предотвращения
последствий короткого замыкания в сети электроснабжения.

 Запрещается запуск аппарата без подключения провода

заземления.

Эксплуатация

 Аппарат предназначен для работы внутри здания, при температурах

выше 0oC. При низких температурах (ниже 0ºC) появляется угроза
разморозки теплообменника.

Производитель не берет на себя ответственность за повреждение
теплообменника вследствие замерзания воды в теплообменнике.
Если предусматривается работа аппарата при температурах ниже
0º, тогда в качестве теплоносителя необходимо использовать
раствор гликоля или применить дополнительные системы
контроля для защиты теплообменника и теплоносителя от
замерзания.

Промежуточный обзор

Для того, чтобы сохранить надлежащее техническое состояние
аппарата, каждое 6 месяцев следует выполнить ряд действий, которые
входят в состав обзора:

 Если теплообменник загрязнен до такой степени, что проход

воздуха ограниченный, следует очистить его сжатым воздухом
дволь ламель,

 Проверить степень загрязнения лопастей вентилятора. Протреть

влажной тканью,

 Проверить громкорость работы вентилятора,
 Проверить состояние и установку консоли,
 Проверить герметичность теплообменника и гидравлических

соединений,

 Проверить состояние проводов,
 Проверить параметры питания аппарата,
 Проверить проходимость трубок теплообменника,
 Проверить уровень аппарата по отношению к стене.

 Нельзя ставить на аппарате или вешать на установку и патрубки с

водой какие-либо предметы.

 Необходимо периодически проверять аппарат. В случае

неправильной работы как можно быстрее выключить аппарат.

Запрещается использовать поврежденный аппарат.
Производитель не берет на себя ответственность за ущерб,
вызванный использованием поврежденного аппарата.

 Если наступит необходимость очистки теплообменника, следует

обратить внимание, чтобы не повредить алюминиевые ламели.

 Во время проверки или очистки аппарата необходимо отключить

электропитание.

 В случае, если вода из теплообменника спускается на долгий период

времени, трубки теплообменника необходимо дополнительно
продувать струей сжатого воздуха.

 Запрещается модифицировать оборудование. Любые изменения в

конструкции приведут к потере гарантии на оборудование.

14 |

www.flowair.com

6. SERVICE AND WARRANTY TERMS 6. SERWIS I GWARANCJA

Please contact your dealer in order to get acquitted with the
warranty terms and its limitation.

In the case of any irregularities in the device operation, please contact
the manufacturer’s service department.

The manufacturer bears no responsibility for operating the
device in a manner inconsistent with its purpose, by persons not
authorised for this, and for damage resulting from this!

Made in Poland
Made in EU

Manufacturer: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.

ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [email protected]
www.flowair.com

W razie jakichkolwiek nieprawidłowości w działaniu urządzenia prosimy
o kontakt z działem serwisu producenta.

Warunki gwarancji:

Klient ma prawo w ramach gwarancji do bezpłatnej naprawy urządzenia w
wypadku wady ujawnionej w okresie trwania gwarancji.

1. Klient ma prawo w ramach gwarancji do wymiany urządzenia lub jego

elementu na nowy produkt, wolny od wad, tylko wtedy gdy w okresie
gwarancji producent stwierdzi, iż usunięcie wady nie jest możliwe.

2. Dowód zakupu stanowi dla użytkownika podstawę do wystąpienia o

bezpłatne wykonanie naprawy.

3. W przypadku bezpodstawnego wezwania do naprawy gwarancyjnej

koszty z tym związane w pełnej wysokości ponosić będzie użytkownik.

4. Gwarancja przysługuje przez okres 24 kolejnych miesięcy od daty

zakupu.

5. Gwarancja jest ważna wyłącznie na terytorium Rzeczypospolitej

Polskiej.

6. W celu wykonania naprawy gwarancyjnej użytkownik jest zobowiązany
do dostarczenia reklamowanego urządzenia do producenta.

7. Producent zastrzega sobie prawo do rozpatrzenia i naprawy
urządzenia w ciągu 14 dni roboczych od dnia dostarczenia urządzenia
do producenta.

8. W przypadku, gdy wada nie ma charakteru trwałego i jej ustalenie
wymaga dłuższej diagnozy producent zastrzega sobie prawo
przedłużenia terminu rozpatrzenia gwarancji określonego w punkcie 7.
O konieczności przedłużenia terminu potrzebnego do rozpatrzenia
gwarancji producent zawiadomi przed upływem 14-tego dnia,
liczonego od dnia dostarczenia reklamowanego urządzenia.

9. Producent może wysłać zastępcze urządzenie na życzenie klienta w
czasie rozpatrywania gwarancji. Na wysłany, nowy towar wystawiana
jest faktura, do której klient otrzyma korektę w przypadku pozytywnego
rozpatrzenia reklamacji.

10. W przypadku stwierdzenia, że usterka wynikła z powodu użytkowania
urządzenia niezgodnie z wytycznymi producenta lub reklamowane
urządzenie okazało się w pełni sprawne – gwarancja nie zostanie
uznana, a zgłaszający będzie musiał dokonać zapłaty za urządzenie
zastępcze zgodnie z wystawioną fakturą.

Ograniczenia gwarancji

1. W skład świadczeń gwarancyjnych nie wchodzą: montaż i instalacja
urządzeń, prace konserwacyjne, usuwanie usterek spowodowanych
brakiem wiedzy na temat obsługi urządzenia.

2. Gwarancja nie obowiązuje w przypadku wystąpienia niżej
wymienionych usterek:

• uszkodzenia lub zniszczenia produktu powstałe w rezultacie

niewłaściwej eksploatacji, postępowania niezgodnego z
zaleceniami normalnego użycia lub niezgodnego z dostarczoną
z urządzeniem dokumentacją techniczną,

• wad powstałych na skutek montażu urządzeń niezgodnie z

dokumentacją techniczną,

• wady powstałe na skutek niezgodnego z zaleceniami w

dokumentacji technicznej fizycznego lub elektrycznego
oddziaływania, przegrzania lub wilgoci albo warunków
środowiskowych, zamoknięcia, korozji, utleniania, uszkodzenia lub
wahania napięcia elektrycznego, pioruna, pożaru lub innej siły
wyższej powodującej zniszczenia lub uszkodzenia produktu,

• mechaniczne uszkodzenia lub zniszczenia produktów i wywołane

nimi wady,

• uszkodzenia powstałe na skutek niewłaściwego transportowania

lub zapakowania produktu przesyłanego do punktu sprzedaży.
Klient ma obowiązek sprawdzenia towaru przy odbiorze. W razie
stwierdzenia usterek klient jest zobowiązany poinformować o nich
producenta oraz spisać protokół uszkodzeń u przewoźnika,

• wad powstałych na skutek normalnego zużycia materiałów

wynikających z normalnej eksploatacji.

Wyprodukowano w Polsce
Made in EU

Producent: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.

ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [email protected]
www.flowair.com

www.flowair.com

| 15

6

. SERVICE EN GARANTIEVOORWAARDEN

6

. УСЛОВИЯ ГАРАНТИИ

Условия гарантии и её ограничения доступные у дилера.

Garantievoorwaarden en beperkingen

De garantie geldt voor een periode van 24 opeenvolgende
maanden vanaf de datum van aankoop. De garantie geldt alleen
voor onderdelen. De garantie is alleen geldig op Nederlands
grondgebied (zie algemene verkoop- en leveringsvoorwaarden
op www.drl-products.nl).

Neem bij storingen in de werking van de unit contact op met uw
installateur.

De fabrikant aanvaardt geen verantwoordelijkheid voor het
gebruik van het apparaat op een wijze die niet in
overeenstemming is met het beoogde doel, door personen die
hiertoe niet bevoegd zijn en voor schade die hieruit voortvloeit!

Gefabriceerd in Polen
Gefabriceerd in de EU

Fabrikant: FLOWAIR

ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [email protected]
www.flowair.com

Distributed by DRL-Products b.v.

Minervum 7268
4817 ZM Breda
The Netherlands
tel. +31(0)76 - 581 53 11
fax. +31(0)76 - 587 22 29
e-mail: [email protected]
www.flowair.nl

В случае неисправностей в работе аппарата просим обращаться к
авторизованному сервису производителя.

За эксплуатацию аппарата способами, не соответствующими его
назначению, лицами, не имеющими соответственного разрешения,
а также за недостатки или ущерб, возникшие на основании этого,
производитель не несет ответственности!

Произведено в Польше

Made in EU

Производитель: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.

ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [email protected]
www.flowair.com

ЧТУП "Фловайр Групп"
Представитель компании FLOWAIR в Беларуси

220075 г. Минск
ул. Промышленная 6Б-1, комн. 5
Тел: [phone]
[phone]
email: [email protected]
www.flowair.com

ООО ЮНИО-ВЕНТ
Эксклюзивный дистрибьютор в России

117036, г. Москва
ул. Дмитрия Ульянова, д.19
Тел: [phone]
Тел: [phone]

e-mail: [email protected]
www.flowair.ru

FLOWAIR UKRAINE LTD
Эксклюзивный дистрибьютор в Украине
04210 г. Киев

пр-т Героев Сталинграда 14
тел/факс Киев: [phone]
моб: [phone]

e-mail: [email protected]
www.flowair.ua

YAVUU-IMPEX LCC
Эксклюзивный дистрибьютор в Монголии
Sky Post 46, BOX-100
Chingeltei district
Baga toiruu
Ulaanbaatar, Mongolia
Tel/Fax: [phone] ; 328259

16 |

www.flowair.com

7. CONFORMITY WITH WEEE DIRECTIVE 2012/19/UE 7. ZGODNOŚĆ Z DYREKTYWĄ WEEE 2012/19/UE

Running a business without harming the environment and observing
the rules of proper handling of waste electrical and electronic
equipment is a priority for FLOWAIR.

The symbol of the crossed out wheeled bin placed on the
equipment, packaging or documents attached means that the
product must not be disposed of with other wastes. It is the
responsibility of the user to hand the used equipment to a
designated collection point for proper processing. The symbol
means at the same time that the equipment was placed on the
market after August 13, 2005.

For information on the collection system of waste electrical and
electronic equipment, please contact the distributor.

R E M E M B E R :

Do not dispose of used equipment together with other waste! There
are financial penalties for this. Proper handling of used equipment
prevents potential negative consequences for the environment and
human health. At the same time, we save the Earth's natural
resources, reusing resources obtained from the processing of
equipment.

Prowadzenie działalności bez szkody dla środowiska i przestrzeganie
zasad prawidłowego postępowania ze zużytym sprzętem elektrycznym
i elektronicznym to dla firmy FLOWAIR priorytet.
Jako producent takich urządzeń współpracujemy z organizacją Odzysku
Sprzętu Elektrycznego i Elektronicznego z firmą Elektro-System.

Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie,
opakowaniu lub dokumentach do niego dołączonych oznacza,że produktu
nie wolno wyrzucać łącznie z innymi odpadami. Obowiązkiem użytkownika
jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiorki w celu
właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że
sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.

Informacja o systemie zbierania zużytego sprzętu elektrycznego
i elektronicznego.

Mogą Państwo:

• oddać elektrośmieci nie wychodząc z domu i nie ponosząc

żadnych kosztow. Electro-System wspolnie z REMONDIS

stworzył usługę bezpłatnego odbioru wielkogabarytowego sprzętu
elektrycznego i elektronicznego. Więcej informacji na stronie
www.decydujesz.pl.

• zostawić zużyty sprzęt w sklepie, w ktorym kupowane jest nowe

urządzenie - dotyczy sprzętu tego samego rodzaju i pełniącego tą
samą funkcję.

• odnieść zużyty sprzęt do punktu zbierania. Informację o najbliżej

lokalizacji można znaleźć na gminnej stronie internetowej lub
tablicy ogłoszeń urzędu gminy.

• zostawić sprzęt w punkcie serwisowym. Jeżeli naprawa sprzętu

jest nieopłacalna lub niemożliwa ze względów technicznych,
serwis jest zobowiązany do nieodpłatnego przyjęcia tego
urządzenia.

P A M I Ę T A J M Y :

Nie wolno wyrzucać zużytego sprzętu łącznie z innymi odpadami! Grożą za
to kary pieniężne. Odpowiednie postępowanie ze zużytym sprzętem
zapobiega potencjalnym negatywnym konsekwencjom dla środowiska
naturalnego i ludzkiego zdrowia. Jednocześnie oszczędzamy naturalne
zasoby naszej Ziemi, wykorzystując powtórnie surowce uzyskane z
przetwarzania sprzętu.

www.flowair.com

| 17

7.

CONFORMITE

IT MET WEEE RICHTLIJN 2012/19/

UE 7. СООТВЕТСТВИЕ ДИРЕКТИВЕ WEEE 2012/19/UE

Het leiden van een onderneming zonder het milieu te schaden en
het naleven van de regelgeving voor een juiste omgang met
afgedankte elektrische en elektronische apparatuur is een prioriteit
voor FLOWAIR.

Het symbool van de doorstreepte afvalcontainer op het apparaat, de
verpakking of de bijgevoegde documenten betekent dat het product
niet met ander afval mag worden weggegooid. Het is de
verantwoordelijkheid van de gebruiker om de gebruikte apparatuur
aan een speciaal verzamelpunt te overhandigen voor een correcte
verwerking. Het symbool betekent dat de apparatuur na 13 augustus
2005 op de markt is gebracht.

Ведение бизнеса без ущерба для окружающей среды и соблюдение
правил обращения с отходами электрического и электронного
оборудования является приоритетом компании FLOWAIR.

Символ перечеркнутой мусорной корзины, размещенный на
оборудовании, упаковке или прилагаемых документах, означает что
продукт нельзя выбрасывать вместе с другими отходами.
Пользователь несет ответственность за передачу использованного
оборудования в назначенный пункт сбора для надлежащей обработки.
Кроме того, символ означает, что оборудование появилось на рынке
после 13 августа 2005 года.

Neem voor informatie betreft het verwerken van afgedankte
elektrische en elektronische apparatuur contact op met de
distributeur.

ONTHOUDT:
Gooi gebruikte apparatuur niet weg met ander afval! Hier kunnen
financiële boetes voor staan. Een juiste verwerking van gebruikte
apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu
en de menselijke gezondheid. Tegelijkertijd besparen we de
natuurlijke bronnen van de aarde en hergebruiken we materialen die
zijn verkregen uit de verwerking van deze apparatuur.

Для получения информации о системе сбора отходов
электрического и электронного оборудования свяжитесь с
дистрибьютором.

ПОМНИТЕ:

Не выбрасывайте использованное оборудование вместе с другими
отходами! Такое поведение может привести к штрафам. Правильное
обращение с использованным оборудованием предотвращает
возможные негативные последствия для окружающей среды и
здоровья человека. В то же время экономим природные ресурсы
Земли, повторно используя ресурсы, полученные в результате
обработки оборудования.

18 |

www.flowair.com

Deklaracja zgodności / Declaration Of Conformity / Conformiteitsverklaring / Декларация о соответствии

FLOWAIR

ul. Chwaszczyńska 135, 81-571 Gdynia
tel. [phone], fax: [phone]
e-mail: [email protected] www.flowair.com

FLOWAIR Nederland

Kantoor: Minervum 7268, 4817 ZM Breda, The Netherlands
tel. +31(0)76 - 581 53 11, fax. +31(0)76 - 587 22 29
e-mail: [email protected] ; www.flowair.nl

Niniejszym deklarujemy, iż wodne nagrzewnice powietrza / FLOWAIR hereby confirms that heating unit / FLOWAIR verklaart
hierbij dat verwarmingsunits / Компания FLOWAIR декларирует, что водяные воздухонагреватели:

• LEO: S1, S1 BMS, S2, S2 BMS, S3, S3 BMS, (ST/INOX)

• LEO: L1, L1 BMS, L2, L2 BMS, L3, L3 BMS, (ST/INOX)

• LEO: XL2, XL2 BMS, XL3, XL3 BMS, (ST/INOX)

zostały wyprodukowane zgodnie z wymaganiami następujących Dyrektyw Unii Europejskiej /

were produced in accordance to the following Europeans Directives / zijn geproduceerd in overeenstemming met de volgende
Europese Richtlijnen / произведены согласно требованиям Директива Европейского Союза:

1. 2014/30/UE – Kompatybilności elektromagnetycznej / Electromagnetic Compatibility (EMC) / Elektromagnetische

compatibiliteit (EMC) / Электромагнитная совместимость (ЭМС) технических средств,

2. 2006/42/WE – Maszynowej / Machinery / Machine / Машины и Механизмы,

3. 2014/35/UE – Niskonapięciowe wyroby elektryczne / Low Voltage Electrical Equipment (LVD) / Laagspanningsrichtlijn

(LVD) / Низковольтное оборудование (LVD),

4. 2009/125/WE – Produkty związane z energią / Energy-related products (ErP 2015) / Richtlijn energiegerelateerde

producten (ErP 2015) / Энергопотребляющие продукты

oraz zharmonizowanymi z tymi dyrektywami normami / and harmonized norms ,with above directives / en geharmoniseerde
normen, met de bovenstaande richtlijnen / а также в соединении с данными директивами стандартами

PN-EN ISO 12100:2012 Bezpieczeństwo maszyn -- Ogólne zasady projektowania -- Ocena ryzyka i zmniejszanie ryzyka /

Safety Of Machinery - General Principles For Design - Risk Assessment And Risk Reduction /
Veiligheid van Machines - Basisbegrippen voor ontwerp - Risicobeoordeling en risicoreductie /
Безопасность машин – Общие принципы проектировки – Оценка риска и уменьшение риска.

PN-EN 60204-1:2018-12 Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn — Część 1: Wymagania ogólne /

Safety of machinery − Electrical equipment of machines − Part 1: General requirements / Veiligheid
van machines - Elektrische uitrusting van machines - Deel 1: Algemene eisen / Безопасность

машин. Электрооборудование машин и механизмов.
Часть 1. Общие требования.

PN-EN 60034-1:2011 Maszyny elektryczne wirujące – Część 1: dane znamionowe i parametry / Rotating electrical

machines — Part 1: Rating and performance / Roterende elektrische machines - Deel 1:
Beoordeling en prestatie / Вращающиеся электрические машины. Номинальные данные и

характеристики.

PN-EN 61000-6-2:2008 Kompatybilność elektromagnetyczna. Część 6-2: Normy ogólne. Odporność w środowiskach

przemysłowych / Electromagnetic compatibility (EMC). Generic standards. Immunity for industrial

environments / Elektromagnetische compatibiliteit (EMC). Algemene normen Immuniteit voor
industriële omgevingen / Электромагнитная совместимость (ЭМС) - Часть 6-2: Общие стандарты -

Помехоустойчивость для промышленных обстановок.

Gdynia, 14.01.2019

Product Manager

www.flowair.com

| 19

Model

Item Symbol

Value

Unit

Model

Item Symbol

Value

Unit

Model

Item Symbol

Value

Unit

COMMISSION REGULATION (EU) 2016/2282

Contact details:

FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J., ul. Chwaszczyńska 135, 81-571 Gdynia

Information relevant for disassembly, recycling and/or disposal at end-of-life:

Unassembly should be carried out by a person with appropriate authorizations. After disassembly, waste should be segregated:
housing: made of EPP or steel or INOX - recyclable
heat exchanger: copper, aluminum, steel - recyclable
fan: dispose of in accordance with the rules for the disposal of electrical equipment"

Unit name: LEO
Capacity control: 3-speed

LEO S1

2,7**
LEO S2 5,7**
LEO S3 7,0**
LEO L1 6,9**
LEO L2 10,8**

Heating

capacity

P

rated,h

kW

LEO L3 13,9**
LEO XL2 20,2**
LEO XL3 25,7**
** heating capacity for parameters: inlet water temp. 45°C, water
temperature drop 5°C, room air temp. 20°C.

LEO S1

0,12
LEO S2 0,13
LEO S3 0,13
LEO L1 0,33
LEO L2 0,34
LEO L3 0,34

Total

electric

power input

P

elec

kW

LEO XL2 0,52
LEO XL3 0,55

LEO S1

71,4
LEO S2 71,4
LEO S3 71,4
LEO L1 79,2
LEO L2 79,2

Sound

power level

L WA

dB

LEO L3 79,2
LEO XL2 82,6
LEO XL3 82,6

20 |

www.flowair.com

www.flowair.com

| 21

22 |

www.flowair.com

www.flowair.com

| 23

24 |

www.flowair.com

Numer katalogowy: 52836

Indeks: MT-DTR-LEO-SLXL-EN-PL-NL-RU-V2
