LEO FB 9 | 15 | 25 | 45 | 65 | 95

DTR LEO FB 91525456595 12.09. ENPLDERU

WATER HEATER

TECHNICAL DOCUMENTATION OPERATION MANUAL

NAGRZEWNICA WODNA

DOKUMENTACJA TECHNICZNA INSTRUKCJA UŻYTKOWANIA

WASSERLUFTERHITZER

TECHNISCHE DOKUMENTATION BETRIEBSANLEITUNG

ОТОПИТЕЛЬНЫЙ АППАРАТ

Техническая документация Руководство пользователя

TABLE OF CONTENTS

SPIS TREŚCI

1. General Information ........................................................................ 3

2. Application ...................................................................................... 3

3. Technical Data ............................................................................... 4

4. Heat capacity sheet ........................................................................ 6

5. Horizontal range ............................................................................. 7

6. Installation ...................................................................................... 7

7. Controls ........................................................................................ 10

7.1. Control equipment ................................................................. 10

7.2. Connection diagrams ............................................................ 14

8. Start-Up and Operation ................................................................. 19

9. Service and warranty terms .......................................................... 21

1. Informacje ogólne .............................................................................. 3

2. Zastosowanie .................................................................................... 3

3. Dane techniczne ................................................................................ 4

4. Tabele mocy grzewczych .................................................................. 6

5. Zasięg poziomy ................................................................................. 7

6. Montaż .............................................................................................. 7

7. Automatyka ..................................................................................... 10

7.1. Elementy automatyki .................................................................. 10

7.2. Schematy podłączeń .................................................................. 14

8. Uruchomienie i eksploatacja ............................................................ 19

9. Serwis i gwarancja .......................................................................... 21

INHALTSVERZEICHNIS

СОДЕРЖАНИЕ

1. Allgemeine Informationen .............................................................. 3

2. Einsatz .......................................................................................... 3

3. Technische Daten.......................................................................... 4

4. Heizleistungstabellen ..................................................................... 6

5. Luftreichweite ................................................................................ 7

6. Montage ........................................................................................ 7

7. Steuerung .................................................................................... 10

7.1. Zubehör für ........................................................................... 10

7.2. Anschlussschema ................................................................. 14

8. Inbetriebnahme und Betrieb......................................................... 20

9. Instandhaltung und Garantiebedingungen ................................... 22

1. Общая информация ........................................................................ 3

2. Применение .................................................................................... 3

3. Технические параметры .................................................................. 4

4. Таблица тепловой мощности .......................................................... 6

5. Струя ................................................................................................ 7

6. Установка ......................................................................................... 7

7. Автоматика..................................................................................... 10

7.1. Составные элементы системы управления ........................... 10

7.2. Схемы подключения ............................................................... 14

8. Запуск и эксплуатация ................................................................... 20

9. Условия гарантии ........................................................................... 22

Thank you for purchasing the LEO FB water heater.

This operation manual has been issued by the FLOWAIR GŁOGOWSKI

I BRZEZIŃSKI SP.J. company. The manufacturer reserves the right to make revisions and changes in the operation manual at any time and without notice, and also to make changes in the device without influencing its operation. This manual is an integral part of the device and it must be delivered to the user together with the device. In order to ensure correct operation of the equipment, get thoroughly acquainted with this manual and keep it for the future.

Dziękujemy Państwu za zakup nagrzewnicy wodnej LEO FB. Niniejsza instrukcja obsługi została wydana przez firmę FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J. Producent zastrzega sobie prawo

do wprowadzenia poprawek i zmian w instrukcji obsługi w dowolnym czasie i bez powiadomienia, a także zmian w urządzeniu nie

wpływających na jego działanie. Instrukcja ta jest integralną częścią urządzenia i musi być dostarczona wraz z nim do użytkownika. Aby zapewnić prawidłową obsługę sprzętu należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją na przyszłość.

Wir bedanken uns für den Einkauf des Wasserlufterhitzers LEO FB.

Die vorliegende Bedienungseinleitung wird durch die Firma FLOWAIR

GŁOGOWSKI I BRZEZIŃSKI SP.J. herausgegeben. Der Hersteller behält sich das Recht vor, jederzeit Verbesserungen und Änderungen vorzunehmen, ohne darüber zu informieren, und am Gerät Änderungen

vorzunehmen, die seine Funktion nicht betreffen.

Die Bedienungsanleitung ist ein integraler Bestandsteil des Gerätes und

muss mit ihm bei dem Benutzer angeliefert werden. Damit das Gerät korrekt betrieben und bedient wird, machen Sie sicht mit der

vorliegenden Bedienungsanleitung vertraut und bewahren Sie sie für die

Zukunft auf.

Благодарим Вас за покупку водяного отопительного аппарата LEO FB. Настоящее руководство пользователя издано фирмой FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J. Производитель оставляет за

собой право вносить поправки и изменения в техническую документацию в любое время и без уведомления, а также вносить изменения, касающиеся аппаратов, не влияющие на их функционирование. Это руководство является неотъемлемой и существенной частью аппарата и вместе с ним должно передаваться пользователю. Для обеспечения правильного обслуживания аппарата необходимо внимательно ознакомиться с настоящим руководством и хранить его в надежном месте.

www.flowair.com | 2

1.GENERAL INFORMATION

1. NFORMACJE OGÓLNE

The LEO FB device group includes the following models:

LEO FB 9 – device of nominal heat capacity 8.9 kW, LEO FB 15 – device of nominal heat capacity 17.4 kW, LEO FB 25 – device of nominal heat capacity 25.4 kW, LEO FB 45 – device of nominal heat capacity 46.8 kW, LEO FB 65 – device of nominal heat capacity 64.6 kW, LEO FB 95 – device of nominal heat capacity 100.1 kW.

LEO FB (9|15|25|45|65|95) M – heater with fan with an electronically

commutated (EC) motor, controlled by an external voltage signal (0 – 10V), LEO FB (9|15|25|45|65|95) S – heater in standard execution.

W grupie urządzeń LEO FB znajdują się następujące modele:

LEO FB 9 – urządzenie o nominalnej mocy grzewczej 8,9 kW, LEO FB 15 – urządzenie o nominalnej mocy grzewczej 17,4 kW, LEO FB 25 –urządzenie o nominalnej mocy grzewczej 25,4 kW, LEO FB 45 – urządzenie o nominalnej mocy grzewczej 46,8 kW, LEO FB 65 – urządzenie o nominalnej mocy grzewczej 64,6 kW, LEO FB 95 – urządzenie o nominalnej mocy grzewczej 100,1 kW.

LEO FB (9|15|25|45|65|95) M – nagrzewnica z wentylatorem z silnikiem

elektronicznie komutowanym (EC), sterowanym zewnętrznym sygnałem napięciowym (0 – 10V),

LEO FB (9|15|25|45|65|95) S – nagrzewnica w wykonaniu standardowym.

1. ALLGEMEINE INFORMATIONEN

1. ОБЩАЯ ИНФОРМАЦИЯ

Die LEO FB-Reihe besteht aus folgenden Modellen:

LEO FB 9 – nominale Wärmeleistung von 8,9 kW, LEO FB 15 – nominale Wärmeleistung von 17,4 kW, LEO FB 25 – nominale Wärmeleistung von 25,4 kW, LEO FB 45 – Wärmeleistung von 46,8 kW, LEO FB 65 – nominale Wärmeleistung von 64,6 kW. LEO FB 95 – nominale Wärmeleistung von 100,1 kW.

LEO FB (9|15|25|45|65|95) M – Gerät mit einem elektronisch

kommutierten Motor (EC) ausgestattet, angesteuert mit einem externen Spannungssignal (0 – 10V),

LEO FB (9|15|25|45|65|95) S – ein Lufterhitzer in Standardausführung.

Группа аппаратов LEO FB состоит из следующих моделей:

LEO FB 9 – аппарат номинальной тепловой мощностью 8,9 кВт, LEO FB 15 – аппарат номинальной тепловой мощностью 17,4 кВт, LEO FB 25 – аппарат номинальной тепловой мощностью 25,4 кВт, LEO FB 45 – аппарат номинальной тепловой мощностью 46,8 кВт. LEO FB 65 – аппарат номинальной тепловой мощностью 64,6 кВт. LEO FB 95 – аппарат номинальной тепловой мощностью 100,1 кВт.

LEO FB (9|15|25|45|65|95) M – отопительный аппарат,

оборудованный вентилятором с электронно-коммутированным двигателем (EC), управляемым внешним сигналом (0 – 10В), LEO FB (9|15|25|45|65|95) S – аппарат в стандартном исполнении.

2. APPLICATION

2. ZASTOSOWANIE

LEO FB heaters make up a decentralised heating system. The air streaming through the heat exchanger filled with hot water is warmed up. Unit heaters are used for heating large volume buildings: general, industrial and public buildings etc. The devices are designed for indoor use where maximum air dustiness does not exceed 0,3 g/m3. Units are built using copper, aluminum and galvanized steel. It is prohibited to install units in the areas where environment inside can causes in rusting.

Aparaty grzewcze LEO FB tworzą zdecentralizowany system

ogrzewania. Są one zasilane wodą grzewczą, która oddając ciepło, za pośrednictwem wymiennika ciepła, podgrzewa powietrze nadmuchiwane. Służą do ogrzewania obiektów o dużych kubaturach budownictwa ogólnego i przemysłowego, budynków użyteczności publicznej itp. Nagrzewnice przeznaczone są do pracy wewnątrz pomieszczeń o maksymalnym zapyleniu powietrza 0,3g/m3. Nagrzewnice posiadają elementy wykonane z aluminium, miedzi oraz stali cynkowej i nie mogą być stosowane w środowisku mogącym powodować ich korozję.

2. EINSATZ

2. ПРИМЕНЕНИЕ

Die LEO-Lufterhitzer bilden dezentrale Heizungssysteme. Sie werden

mit Heizungswasser gespeist. Das Wasser gibt im Wärmetauscher seine Wärme ab und erwärmt somit den Raum. Die Warmwasser- Heizlüftern sind zur Erwärmung der Luft in großen Räumen in Industriehallen sowie in Öffentlichkeitsgebäuden bestimmt. Die Geräte sind für Innenräume vom maximalen Verstäubung von 0,3g/m3. Die Lufterhitzer dürfen nicht in Räumen mit großer Luftfeuchtigkeit montiert werden. Bauteile aus Aluminium, Kupfer, und Zinkblech können

korrodieren.

Отопительные аппараты LEO FB составляют децентрализованную систему отопления. Их работа основана на протекании горячей воды через теплообменник, который отдает тепло струе нагнетаемого воздуха. Предназначены для отопления общественных или промышленных объектов большого объема. Воздухонагреватели предназначены для установки внутри помещений с макс. запыленностью вохдуха 0,3 г/м³. В связи с тем, что в воздухонагревателях применяются алюминиевые, медные а также из оцинкованной стали элементы, запрещается применять данной оборудование в среде, которая влияет на возникновение коррозии.

www.flowair.com | 3

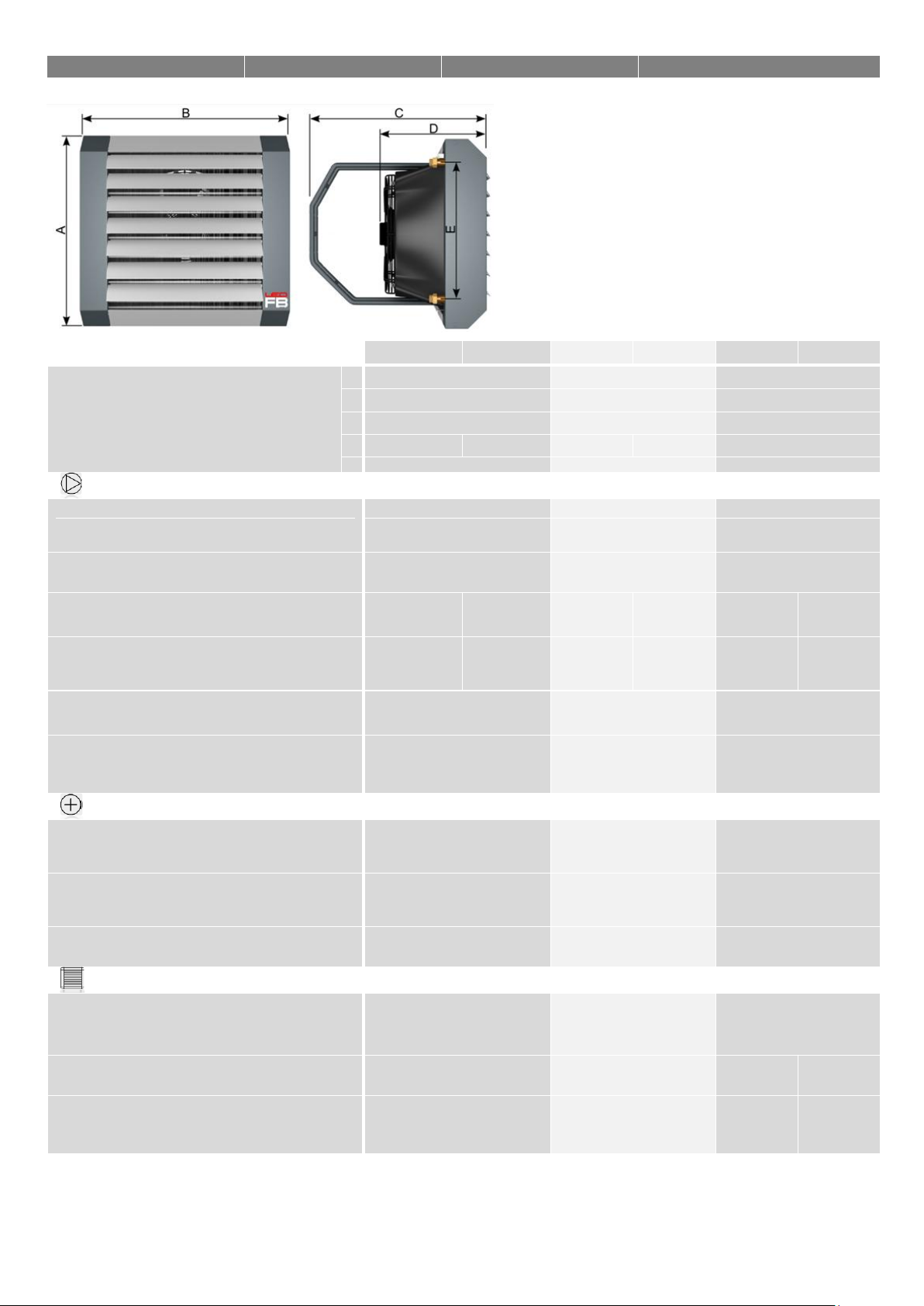

3. TECHNICAL DATA

3. DANE TECHNICZNE

3. TECHNISCHE DATEN

3. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

FB 9 | 15 | 25

FB 9S

FB 9M

FB 15S

FB 15M

FB 25 S

FB 25 M

Dimension [mm] | Wymiar [mm] | Maße [mm] | Размер [мм]

500

600 B 540

540

640 C 525

525

610

335

275

335

275

350

345

440

Max airflow [m3/h ] | Max. strumień przepływu powietrza [m3/h ] | Max. Luftdurchfluss [m3/h ] | Макс. объем воздуха [м3/ч]

2000

4400

Power supply [V/Hz] | Zasilanie [V/Hz] | Stromversorgung [V/Hz] | Питание [В/Гц]

230/50

Max current consumption [A] | Max. pobór prądu [A] | Max. Stromaufnahme [A] | Макс. потребление тока [A]

0,4

0,25

0,4

0,25

1,2

0,7

Max power consumption [W] | Mak. pobór mocy [W] | Max. Leistungsaugnahme [W] |Макс. расход мощности [Вт]

57,5

280

170

IP/ Insulation class | IP/Klasa izolacji | IP/Isolierungsklasse | IP/Класс изоляции

54 /F

Max acoustic pressure level [dB(A)] | Max. poziom ciśnienia akustycznego [dB(A)] | Max. Lärmstärke [dB(A)] | Макс. Уровень акустического давления [дБ(A)]

45*

51*

Max heating water temperature [oC] | Max. temp. wody grzewczej [oC] | Max. Temperatur des Heizwassers [oC] | Макс. темп. горячей воды [oC]

130

Max operating pressure [MPa] | Max. ciśnienie robocze [MPa] | Max. Betriebsdruck [MPa] | Макс. рабочее давление [MПa]

1,6

Connection | Przyłącze | Anschluss | Присоединительные патрубки

½”

¾”

Max working temperature [oC] | Maks. temperatura pracy [oC] | Maximale Betriebstemperaur [oC] |

Максимальная рабочая температура lub Макс. рабочая температура [oC]

Device mass [kg] | Masa urządzenia [kg] | Gewicht des Gerätes [kg] | Вес аппарата [кг]

11,3

16,9

15,0

Mass of device filled with water [kg] | Masa urządzenia

napełnionego wodą [kg] | Gewicht des wassergefülltes Gerätes [kg] | Вес аппарата, наполненного водой [кг]

12,0

13,2

17,9

16,0

*Acoustic pressure level has been measured 5m from the unit in a 1500m3 space with a medium sound absorption coefficient| | *Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5m od urządzenia *Akustischer Schalldruckpegel angegeben für Räume mit mitllerer Schallabsorbtion, Raumvolmen 1500m3, in 5m Entfernung vom Gerät *Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500м3, на расстоянии 5м от аппарата.

www.flowair.com | 4

3. TECHNICAL DATA

3. DANE TECHNICZNE

3. TECHNISCHE DATEN

3. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

FB 45 | 65

FB 95

FB 45 S

FB 45 M

FB 65 S

FB 65 M

FB 95 S

FB 95 M

Dimension [mm] | Wymiar [mm] | Maße [mm] | Размер [мм]

600

600 B 640

640

1175 C 610

630

610

350

370

350

440

Max airflow [m3/h ] | Max. strumień przepływu powietrza [m3/h ] | Max. Luftdurchfluss [m3/h ] | Макс. объем воздуха [м3/ч]

4100

3900

8500

Power supply [V/Hz] | Zasilanie [V/Hz] | Stromversorgung [V/Hz] | Питание [В/Гц]

230/50

Max current consumption [A] | Max. pobór prądu [A] | Max. Stromaufnahme [A] | Макс. потребление тока [A]

1,2

0,7

1,2

0,7

2,4

1,4

Max power consumption [W] | Mak. pobór mocy [W] | Max. Leistungsaugnahme [W] |Макс. расход мощности [Вт]

280

170

280

170

560

340

IP/ Insulation class | IP/Klasa izolacji | IP/Isolierungsklasse | IP/Класс изоляции

54 /F

Max acoustic pressure level [dB(A)] | Max. poziom ciśnienia akustycznego [dB(A)] | Max. Lärmstärke [dB(A)] | Макс. Уровень акустического давления [дБ(A)]

51*

53*

Max heating water temperature [oC] | Max. temp. wody grzewczej [oC] | Max. Temperatur des Heizwassers [oC] | Макс. темп. горячей воды [oC]

130

Max operating pressure [MPa] | Max. ciśnienie robocze [MPa] | Max. Betriebsdruck [MPa] | Макс. рабочее давление [MПa]

1,6

Connection | Przyłącze | Anschluss | Присоединительные патрубки

¾”

Max working temperature [oC] | Maks. temperatura pracy [oC] | Maximale Betriebstemperaur [oC] |

Максимальная рабочая температура lub Макс. рабочая температура [oC]

Device mass [kg] | Masa urządzenia [kg] | Gewicht des Gerätes [kg] | Вес аппарата [кг]

18,1

16,6

20,4

18,5

34,5

30,7

Mass of device filled with water [kg] | Masa urządzenia

napełnionego wodą [kg] | Gewicht des wassergefülltes Gerätes [kg] | Вес аппарата, наполненного водой [кг]

20,1

18,6

23,1

21,2

38,0

34,2

www.flowair.com | 5

4. HEAT CAPACITY SHEET

4. TABELE MOCY GRZEWCZYCH

4. HEIZLEISTUNGSTABELLEN

4. ТАБЛИЦА ТЕПЛОВОЙ МОЩНОСТИ

Tp1

∆pw

Tp2

∆pw

Tp2

∆pw

Tp2

∆pw

Tp2

∆pw

Tp2

°C

l/h

kPa

°C

l/h

kPa

°C

l/h

kPa

°C

l/h

kPa

°C

l/h

kPa

°C Tw1/Tw2 = 90/70°C

Tw1/Tw2 = 80/60°C

Tw1/Tw2 = 70/50°C

Tw1/Tw2 = 60/40°C

Tw1/Tw2 = 50/40°C

LEO FB 9

V = 2000m3/h

8,9

392

2,3

14,5

7,5

331

1,8

12,0

6,2

269

1,3

10,0

4,7

205

0,8

8,0

4,4

408

2,8

7,5

8,2

363

2,0

19,0

6,9

302

1,5

16,0

5,5

240

1,0

14,0

4,0

175

0,6

12,0

3,6

357

2,2

11,5

7,6

333

1,7

23,0

6,2

273

1,3

20,0

4,8

211

0,8

18,0

3,3

144

0,4

15,5

3,0

305

1,7

15,0

6,9

304

1,5

27,0

5,6

244

1,0

25,0

4,2

182

0,6

22,0

2,5

109

0,3

19,0

2,2

252

1,2

18,5

6,3

276

1,2

31,0

4,9

216

0,8

29,0

3,5

153

0,5

26,0

1,7

0,1

23,0

1,5

198

0,8

22,5

LEO FB 15

V = 2000m3/h

17,4

769

6,9

28,5

14,9

656

5,3

24,5

12,4

542

3,9

20,5

9,8

428

2,7

16,0

9,6

836

9,0

16,0 5 16,1

711

6,0

32,0

13,6

599

4,5

28,0

11,1

487

3,2

23,5

8,6

373

2,1

19,5

8,4

728

7,0

19,0

14,8

655

5,2

35,5

12,4

544

3,8

31,0

9,9

432

2,6

27,0

7,3

318

1,6

22,5

7,1

621

5,3

22,0

13,6

599

4,4

38,5

11,1

489

3,1

34,5

8,6

378

2,0

30,0

6,1

263

1,1

25,5

5,9

516

3,8

25,5

12,3

544

3,7

41,5

9,9

435

2,5

37,5

7,4

324

1,6

33,0

4,8

207

0,7

18,5

4,7

411

2,5

28,5

LEO FB 25

V = 4400m3/h

25,4

1121

11,7

16,0

21,6

950

8,9

13,5

17,8

779

6,4

11,0

13,9

606

4,2

9,0

14,0

1216

15,1

9,0 5 23,5

1037

10,1

20,0

19,7

867

7,5

17,5

15,9

697

5,2

15,0

12,1

525

3,2

12,5

12,1

1056

11,6

13,0

21,6

953

8,7

24,0

17,9

785

6,3

21,5

14,1

617

4,2

19,0

10,2

445

2,4

16,5

10,3

897

8,6

16,5

19,7

871

7,4

28,0

16,0

704

5,1

25,5

12,3

537

3,2

23,0

8,4

365

1,7

20,5

8,5

740

6,1

20,5

17,9

790

6,2

32,0

14,2

624

4,1

29,5

10,5

457

2,4

27,0

6,5

283

1,1

24,5

6,7

585

4,0

24,5

LEO FB 45

V = 4100m3/h

46,8

2067

17,5

31,5

40,1

1762

13,4

27,0

33,3

1459

9,8

22,5

26,5

1155

6,7

18,0

25,9

2251

22,7

17,5 5 43,3

1911

15,2

34,5

36,6

1610

11,4

30,0

29,9

1309

8,1

25,5

23,1

1008

5,2

21,0

22,5

1959

17,7

20,5

39,8

1758

13,0

38,0

33,2

1459

9,5

33,0

26,6

1162

6,5

28,5

19,8

862

3,9

24,0

19,2

1672

13,2

23,5

36,4

1607

11,0

41,0

29,9

1312

7,8

36,0

23,2

1017

5,1

31,5

16,5

719

2,8

26,5

16,0

1389

9,5

26,5

33,1

1459

9,2

44,0

26,5

1166

6,3

39,0

20,0

874

3,9

34,5

13,2

575

1,9

29,5

12,8

1109

6,3

29,0

LEO FB 65

V = 3900m3/h

64,6

2660

36,8

56,1

2288

28,7

47,1

1919

21,5

35,6

1549

15,2

33,4

2902

48,1

23,5 5 60,2

2464

32,0

51,3

2097

24,5

42,5

1731

17,9

31,3

1365

12,1

29,2

2540

37,7

26,0

55,4

2272

27,6

46,7

1909

20,7

37,9

1547

14,6

27,2

1183

9,3

25,1

2183

28,7

28,5

50,1

2084

23,6

42,1

1725

17,2

33,4

1366

11,6

23,0

1004

7,0

21,1

1833

20,9

30,5

46,2

1899

19,9

37,6

1543

14,1

28,9

1187

9,1

18,9

825

4,9

17,1

1488

14,4

33,0

LEO FB 95

V = 8500m3/h

100,1

4418

55,7

32,5

86,3

3790

43,0

28,0

72,4

3167

31,7

23,5

55,7

2427

16,1

18,0

53,3

4637

53,9

17,0 5 92,7

4091

48,3

36,0

79,0

3470

36,5

31,0

65,2

2854

26,2

26,5

48,9

2131

12,7

21,0

46,5

4049

42,0

20,5

85,4

3771

41,5

39,0

71,8

3156

30,7

34,0

58,2

2545

21,3

29,5

42,2

1838

9,7

24,0

39,9

3471

31,6

23,5

78,3

3456

35,3

42,0

64,8

2847

25,4

37,0

51,2

2242

16,9

32,5

35,5

1549

7,1

27,0

33,3

2900

22,7

26,5

71,3

3146

29,7

45,0

57,9

2543

20,6

40,0

44,4

1942

13,0

35,5

28,9

1261

4,9

30,0

26,9

2337

15,3

29,5

Δpw– pressure drop of water | spadek ciśnienia wody w wymienniku | wasserseitiger Druckabfall | потеря давления воды в теплообменнике

www.flowair.com | 6

5. RANGE

5. ZASIĘG

5. LUFTREICHWEITE

5. СТРУЯ

V – airflow | przepływ powietrza | Luftdurchfluss | объем воздуха L – horizontal range of isothermal stream (velocity boundary is equal to 0,5 m/s) | zasięg poziomy strumienia izotermicznego, przy prędkości

granicznej 0,5m/s | Isothermische Reichweite des Luftstrahles bei Grenzgeschwidigkeit 0,5m/s | Длина струи изотермического воздуха, при граничной скорости 0,5м/с

6. INSTALLATION

6. MONTAŻ

FB 9 | 15

FB 25 | FB 45 | FB 65

FB 95

max 3,0

2,5-8,0

2,5-10,0

2,5-5,0

2,5-10,0

2,5-12,0

min. 0,3

min. 0,5

Unit heaters can be mounted to vertical or horizontal partitions in any position.

During the montage, the minimal distances from the walls and ceiling have to be kept.

Nagrzewnice mogą być montowane do przegród pionowych i poziomych

w dowolnej pozycji.

Podczas montażu należy zachować zalecane odległości od przegród.

6. MONTAGE

6. УСТАНОВКА

Die Warmwasser-Heizlüftern können beliebig vertikal bzw. horizontal montiert werden.

Bei der Montage sind die empfohlene

Abstände zu beachten.

Воздухонагреватели можно устанавливать на вертикальных или горизонтальных перегородках.

Во время установки необходимо соблюдать рекомендуемые растояния от преград.

www.flowair.com | 7

6. INSTALLATION

6. MONTAŻ

FB 9 | 15

FB 25 | FB 45 | FB 65

FB 95

415

515

515 B 415

515

1055

1. As standard, LEO water heaters are executed with hydraulic connection on the right side  (looking from the back of the device). It is possible to install the device with the hydraulic connection located on the left side. In this case the supply should be connected to the upper stub.

2. Guides (blades) can be mounted vertically or horizontally.

3. U-sections to suspend the device under the ceiling. Removing the brackets and mounting them in other places of the heater is not allowed.

1. Nagrzewnice wodne standardowo wykonane są z podejściem hydraulicznym z prawej strony 

(patrząc od tyłu urządzenia). Możliwy jest montaż tak by króćce przyłączeniowe znajdowały się z lewej strony. W przypadku takiego montażu zasilanie czynnika doprowadzić do górnego króćca.

2. Kierownice powietrza można zamontować pionowo lub poziomo

w oknie nagrzewnicy

3. Uchwyty do montażu podstropowego. Nie dozwolone jest wykręcanie uchwytów i montaż w innych miejscach

nagrzewnicy.

6. MONTAGE

6. УСТАНОВКА

1. Die Wasserlufterhitzer sind

standardmäßig mit dem Zulauf auf der rechten Seite ausgeführt  (von hinten gesehen). Es ist möglich, dass die Anschlussstützen sich bei

der Montage links befinden. In diesem Fall soll der Vorlauf zur

oberen Anschlussstütze

angeschlossen werden.

2. Luftleitlamellen können entweder horizontal oder vertikal im Rahmen montiert werden.

3. Die Gewindestäbe zur Unterdeckenmontage. Untersangt ist das Abschrauben von den UProfilen und denen Anbringen an anderen Stellen des Lufterhitzers.

1. В стандартном варианте отопительные аппараты могут крепиться к гидравлическим патрубкам с правой стороны  (вид сзади аппарата). Возможна установка таким образом, чтоб присоединительные патрубки находились слева. В случае такой установки подачу теплоносителя соединить к верхнему патрубку.

2. Возможность установки направляющих воздуха вертикально или горизонтально.

3. Крепежные держатели для установки под перекрытием. Запрещается откручивать держатели и устанавливать в других местах воздухонагревателя.

www.flowair.com | 8

6. INSTALLATION

6. MONTAŻ

1.1 1.2

3. FB 9|15|25|45|65 FB 95

FB bracket (optional accessory). During the montage, the minimal distances from the walls and ceiling have to be kept.

INSTALLATION OPTIONS: Fig. 1.1 - Vertically to the heater Fig. 1.2 - Horizontally to the heater (do not apply to FB 95) Fig. 2 - At the angle of 30 or 45 degrees or parallel to the wall.

INSTALLATION STEPS (FIG. 3)

 nozzle retaining screw  screw included in console mounting

set

Expansion bolts are not included in the set. Type of the Bolts should be chosen appropriately to the type of the wall.

Konsola FB (wyposażenie opcjonalne).

Podczas montażu należy zachować zalecane odległości od przegród.

MOŻLIWOŚCI MONTAŻU:

Rys. 1.1 - Pionowo do nagrzewnicy Rys. 1.2 - Poziomo do nagrzewnicy (nie dotyczy FB 95) Rys. 2 - Równolegle pod kątem 30o lub 45o do ściany.

ETAPY MONTAŻU (RYS.3)

 śruba mocująca dyszę  śruba dołączona w zestawie z konsolą

Kołki rozporowe nie są dołączane w zestawie. Należy dobrać odpowiedni rodzaj kołków do danego typu przegrody.

6. MONTAGE

6. УСТАНОВКА

Montagekonsole FB (Zubehör). Bei der Montage sind die empfohlene

Abstände zu beachten. MONTAGEMÖGLICHKEITEN:

Abb. 1.1 - Horizontal Abb. 1.2 - Vertikal (diese Angaben sind für FB 95 nicht zutreffend) Abb. 2 - Paralel oder unter dem Winkel 30o oder 45o.

MONTAGE-VORGEHENSWEISE (ABB. 3)  Schraube zur Befestigung der Luftdüse  Montageschraube im Lieferumfang mit Montagekonsole

Die Dübeln gehören nicht zum

Lieferumfang. Es sollen richtigen

Dübeln zu der Trennwand ausgewählt

werden.

Консоля FB (опционально)

Во время установки необходимо соблюдать рекомендуемые растояния от преград.

ВОЗМОЖНОСТИ УСТАНОВКИ

Pис.1.1 - Вертикально к аппарату Pис.1.2 - Горизонтально к аппарату Pис. 2 - Параллельно, а также под

углом 30o или 45o к перегородке ЭТАПЫ ДЕЙСТВИЙ (PИC. 3)

 винт прикрепяющий сопло  винт поставленный в комплекте с

консолью.

Распорные дюбели не входят в состав набора. Следует подобрать соответствующий тип дюбелей для данного типа перегородок.

www.flowair.com | 9

7. CONTROLS

7. AUTOMATYKA

LEO FB heaters feature two basic methods for controlling the fan operation:

M system – based on regulation of the heater efficiency according to the temperature. The heater operation is regulated by controllers (VNT20 or VNTLCD) that automatically adjust its heat capacity to changing conditions inside the room. The controller smoothly adjusts fan’s airflow in range of 0 – 100% depending on the temperature difference: set on the controller and measured. S type control – It is on/off type control. The heater operation is regulated by a thermostat that switches on the device in case of temperature drop below the pre-set value. The fan can operate within 5step range of capacities (using five step fan speed regulator)

Nagrzewnice LEO FB posiadają dwa podstawowe rodzaje sterowania pracą wentylatora:

System M – oparty na regulacji wydajności nagrzewnicy w zależności od temperatury. Pracę nagrzewnicy regulują nastawniki (VNT20 lub VNTLCD), które automatycznie dostosowują jej moc do zmieniających się warunków panujących w pomieszczeniu. Nastawnik płynnie zmienia wydajność wentylatora w zakresie 0 – 100% zależnie od zmiany różnicy temperatur: zadanej na nastawniku i zmierzonej. Sterowanie typu S – Jest to sterowanie “ON/OFF”. Pracę nagrzewnicy reguluje termostat, który załącza urządzenie w przypadku spadku temperatury w pomieszczeniu poniżej wartości zadanej. Wentylator może pracować w 5-stopniowym zakresie wydajności (stosując transformatorowy regulator prędkości obrotowej)

7. STEUERUNG

7. АВТОМАТИКА

Die Lufterhitzer LEO FB sind für den Betrieb das Ventilators mit zwei grundlegenden Steuerungen ausgestattet:

M-System – beruht auf einer temperaturabhängigen LuftvolumenstromRegelung. Der Betrieb des Lufterhitzers wird von Signalgebern (VNT20 bzw. VNTLCD) kontrolliert, die automatisch die Heizlast den Raumbedingunen anpassen. Der Signalgeber verändert den Luftvolumenstrom im 0 – 100% Bereich je nach Veränderung des Temperaturunterschiedes zwischen dem Ist- und Sollwert. Typ S-Regeulng – EIN-AUS Regelung. Der Betrieb des Lufterhitzers wird von einem Thermostat gesteuert, der das Gerät im Falle einer Temperaturabsenkung unter den eingestellten Sollwert einschaltet. Der Luftvolumenstrom kann 5-stufig eingestellt werden (mit einem Traforegler).

Для аппаратов LEO FB возможны два основных типа управления работой вентилятора::

Система М – основана на регуляции производительности воздухонагревателя в зависимости от температуры. Работа отопительного аппарата регулируется командоконтроллерами (VNT20 или VNTLCD), которые автоматически приспосабливают мощность отопительного аппарата к условиям в помещении. Командоконтроллер плавно регулирует производительность вентилятора в диапазоне 0-100%, а также разницы температур: заданной на командоконтроллере и измеряемой. Управление типа S – это управление ON/OFF. Работа отопительного аппарата регулируется термостатом, который включает аппарат в случае падения температуры в помещении ниже заданной. Имеется возможность пятиступенчатой регулировки производительности вентилятора (применяя трансформаторный регулятор скорости вращения).

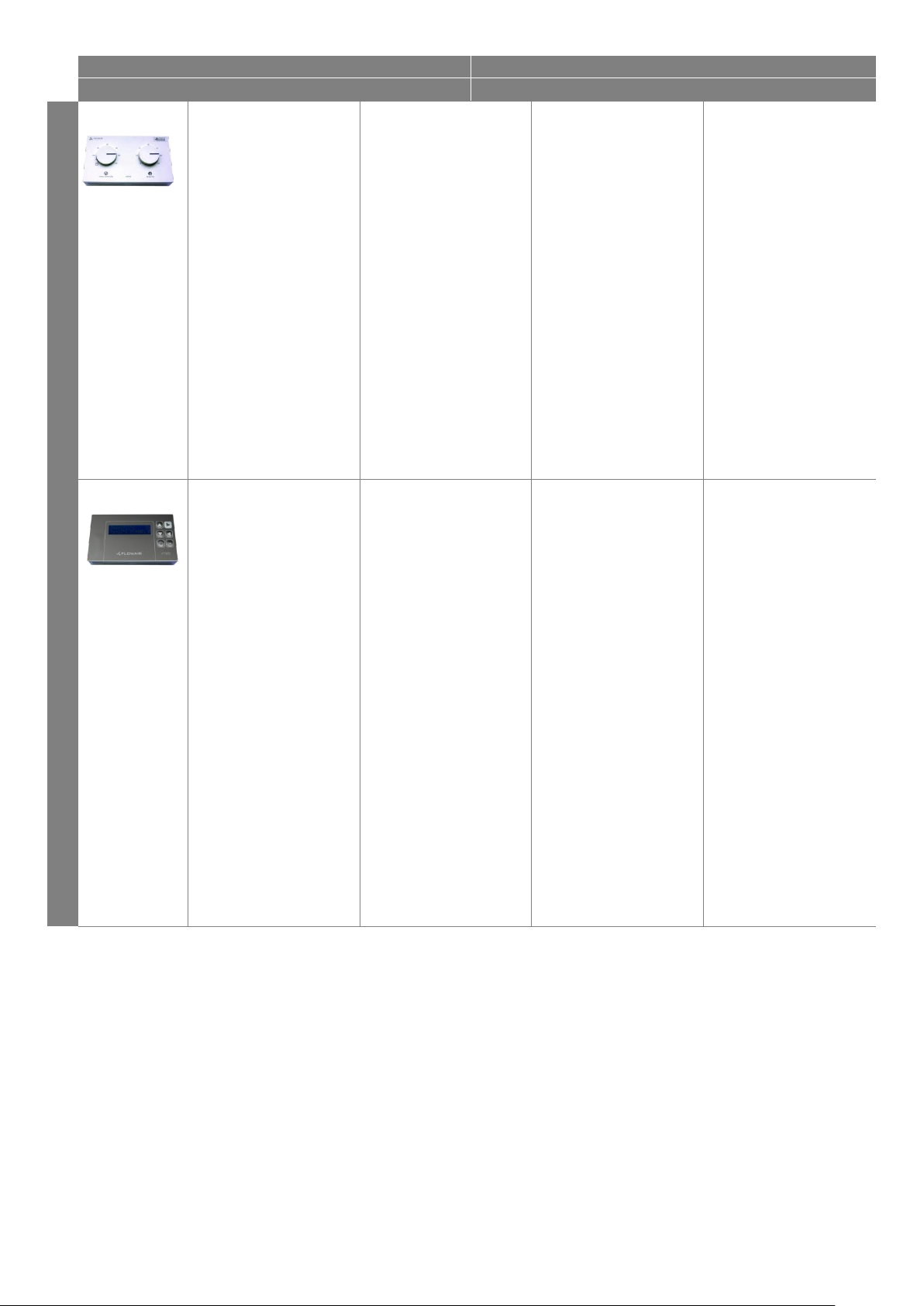

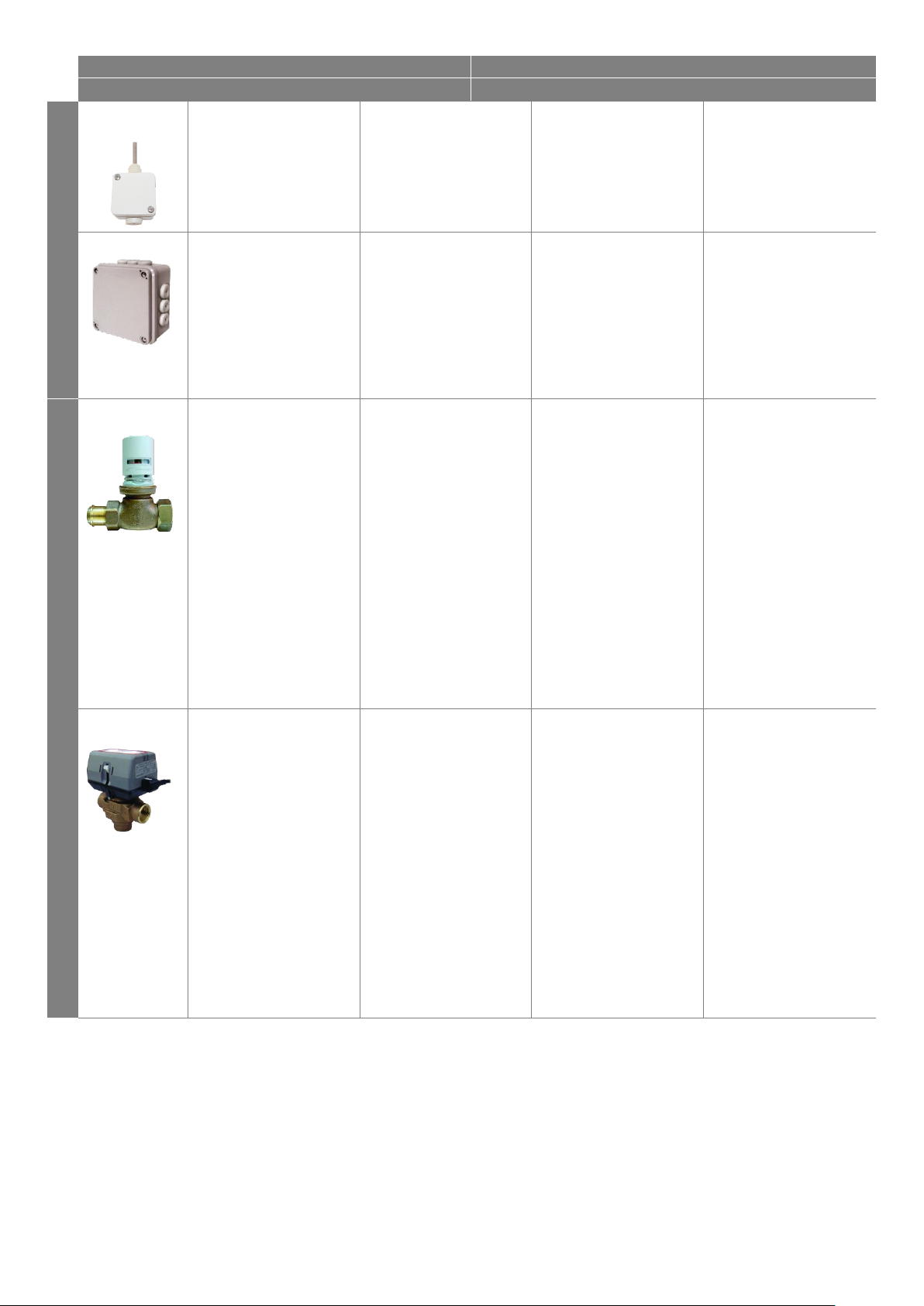

7.1. CONTROL EQUIPMENT

7.1. ELEMENTY AUTOMATYKI

7.1. ZUBEHÖR

7.1. СОСТАВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ

RA / RS

Room thermostat / Room thermostat with cool / heat switch

Temperature adjustment

range: +10 … +300C

Operation temperature range: 0 … +40oC Protection degree: IP30 Load carrying capacity of the contact: inductive 3A resistivity 10A

Termostat pomieszczeniowy / termostat pomieszczeniowy z przełącznikiem lato / zima

Zakres nastawy

temperatury:+10 … +300C

Zakres temperatury pracy:

0 … +40oC Stopień ochrony: IP30 Obciążalność styków:

indukcyjne 3A, rezystancyjne 10A

Raumthermostat / Raumthermostat mit Sommer/Winter Funktion

Einstellungsbereich der

Temperatur: +10 … +300C

Bereich der Betriebstemperatur: 0 … +40oC Schutzklasse: IP30 Belastbarkeit des Kontaktes: induktiv 3A, resistantiv 10A

Комнатный термостат / комнатный термостат с переключателем ЛЕТО/ЗИМА

Диапазон настройки температуры: +10 … +300C Диапазон температуры работы: 0 … +40oC Степень защиты: IP30 Макс.нагрузка на клеммы: индуктивная 3А, резистивная 10А.

Room thermostat with weekly programmer

Temperature adjustment

range: +5 … +28oC in steps

of 0.5oC Operation temperature range:

0 … +50oC

Protection degree: IP30 Power supply: batteries 2x1,5V AA Load carrying capacity of the contact: inductive 2A resistivity 5A

Termostat pomieszczeniowy z programatorem tygodniowym

Zakres nastawy temperatury:

+5 … +28oC co 0,5oC

Zakres temperatury pracy:

0 … +50oC Stopień ochrony: IP30 Źródło zasilania:

baterie 2x1,5V AA

Obciążalność styków:

indukcyjne 2A, rezystancyjne 5A

Raumthermostat mit Programmeinstellung

Einstellungsbereich der Temperatur: +5 … +28oC je 0,5°C Bereich der Betriebstemperatur: 0 … +50°C Schutzklasse: IP30 Versorgungsquelle: Batterien 2x1,5V AA Belastbarkeit des Kontaktes: induktiv 2A, resistantiv 5A

Комнатный термостат с недельным таймером

Диапазон настройки температуры: +5 ... + 28oC каждые 0,5оС Диапазон рабочей температуры: 0 … +50oC Степень защиты: IP30 Питание: батарейки 2х1,5В АА Макс.нагрузка на клеммы: индуктивная 2А, резистивная 5А.

www.flowair.com | 10

7.1. CONTROL EQUIPMENT

7.1. ELEMENTY AUTOMATYKI

7.1. ZUBEHÖR

7.1. СОСТАВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ

R55

Room thermostat with increased IP

Temperature adjustment range: +10 … +400C Protection degree: IP40 Load carrying capacity of the contact: inductive 4A resistivity 16A

Termostat pomieszczeniowy o

podwyższonym stopniu

ochrony Zakres nastawy

temperatury:+10 … +400C Stopień ochrony: IP55

Obciążalność styków: indukcyjne 4A, rezystancyjne 16A

Raumthermostat mit erhöhter Schutzklasse

Einstellungsbereich der Temperatur: +10 … +400C Schutzklasse: IP55 Belastbarkeit des Kontaktes: induktiv 4A, resistantiv 16A

Комнатный термостат с более высокой степенью защиты.

Диапазон настройки температуры: +10 … +400C Степень защиты: IP55 Макс.нагрузка на клеммы: индуктивная 4А, резистивная 16А.

TRs

3-step fan speed regulator Supply voltage: 230V

50/60Hz Protection degree: IP54 Operation temp. range:

0 … +40oC

Mass: 0,6kg Adjustment: FB 9 | 15 - max 1 FB 25 | 45 | 65 - not allowed FB 95 - not allowed

Regulation steps:

1 2 3

Ur [V] / Ir [A]

TRs

110/

0.5

170/

0.5

230/

0.5

3-stopniowy regulator

obrotów Napięcie zasilania:

230V 50/60Hz Stopień ochrony: IP54 Zakres temperatury pracy:

0 … +40oC

Masa: 0,6kg Regulacja: FB 9 | 15 – max 1 FB 25 | 45 | 65 – niedozwolone FB 95 – niedozwolone

Stopnie regulacji:

1 2 3

Ur [V] / Ir [A]

TRs

110/ 0,5

170/ 0,5

230/ 0,5

3-stufiger Drehzahltraforegler

Versorgungsspannung: 230V 50/60Hz Schutzklasse: IP54 Bereich der Betriebstemperatur:

0 … +40oC

Gewicht: 0,6kg Steuerung: FB 9 | 15 – max. 1 FB 25 | 45 | 65 – nicht empfohlen FB 95 – nicht empfohlen Regelstufen:

1 2 3

Ur [V] / Ir [A]

TRs

110/ 0,5

170/ 0,5

230/ 0,5

3-ступенчатый регулятор

скорости

Напряж. питания: 230В 50/60Гц Степень защиты: IP54 Диапазон рабочей температуры: 0 … +40oC Вес: 0,6кг Регуляция:

FB 9 | 15 –макс. 1 FB 25|45|65 –запрещается FB 95 –запрещается

Степени регулировки:

1 2 3

Ur [В] / Ir [A]

TRs

110/ 0,5

170/ 0,5

230/ 0,5

TR | TRd

5-step fan speed regulator Supply voltage: 230V

50/60Hz Protection degree: IP54 Operation temp. range:

0 … +40oC

Regulation steps:

1 2 3 4 5

Ur [V] / Ir [A]

115/

1.5

135/

1.5

155/

1.5

180/

1.5

230/

1.5

115 /2,4

135 /2,6

155/

2.8

180/ 3,0

230/

3.0

5-stopniowy regulator

obrotów Napięcie zasilania:

230V 50/60Hz Stopień ochrony: IP54 Zakres temperatury pracy:

0 … +40oC

Stopnie regulacji:

1 2 3 4 5

Ur [V] / Ir [A]

115/ 1,5

135/ 1,5

155/ 1,5

180/ 1,5

230/ 1,5

115 /2,4

135 /2,6

155/

2.8

180/ 3,0

230/

3.0

5-stufiger Drehzahltraforegler

Versorgungsspannung: 230V 50/60Hz Schutzklasse: IP54 Bereich der Betriebstemperatur:

0 … +40oC

1 2 3 4 5

Ur [V] / Ir [A]

115/ 1,5

135/ 1,5

155/ 1,5

180/ 1,5

230/ 1,5

115 /2,4

135 /2,6

155/

2.8

180/ 3,0

230/

3.0

Пятиступенчатый

регулятор скорости вращения вентилятора

Напряж. питания: 230В 50/60Гц Степень защиты: IP54 Диапазон рабочей температуры: 0 … +40oC Вес: TR - 1,5кг; TRd - 2,5кг Регуляция:

Степени регулировки:

1 2 3 4 5

Ur [В] / Ir [A]

115/ 1,5

135/ 1,5

155/ 1,5

180/ 1,5

230/ 1,5

115 /2,4

135 /2,6

155/

2.8

180/ 3,0

230/

3.0

www.flowair.com | 11

7.1. CONTROL EQUIPMENT

7.1. ELEMENTY AUTOMATYKI

7.1. ZUBEHÖR

7.1. СОСТАВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ

VNT20

Fan speed controller with a built-in room thermostat

Supply voltage: 230V 50Hz Output control signal: analogue 0 - 10V Temperature adjustment range:

+5 … +35oC

Method of speed regulation: potentiometer Speed regulation range: 0 – 100% Operation temperature range:

-10 … +60oC Temperature sensor: internal (ext. PT-1000) Protection degree: IP20 Load carrying capacity of the contact: inductive 3A resistivity 8A

Nastawnik obrotów

z wbudowanym termostatem

Napięcie zasilania: 230V

50Hz

Wyjściowy sygnał sterujący:

analogowy 0 - 10V Zakres nastawy temperatury:

+5 … +35oC Sposób regulacji obrotów:

potencjometr Zakres regulacji obrotów: 0 – 100% Zakres temperatury pracy:

-10 … +60oC Czujnik temperatury:

wewnętrzny (zew. PT-1000) Stopień ochrony: IP20 Obciążalność styków

zaworu: indukcyjne 3A, rezystancyjne 8A

Integrierter Steuerpanel Versorgungsspannung:

230V 50Hz AusgangsSteuerungssignal: analog 0 - 10V Einstellungsbereich der

Temperatur:+5 … +35oC

Steuerungsart: Potentiometer Bereich des Drehzahlreglers: 0 – 100% Bereich der Betriebstemperatur:

-10 … +60oC Temperatursensor: innen (außen PT-1000) Schutzklasse: IP20 Belastbarkeit des Ventilkontaktes: induktiv 3A, resistantiv 8A

Командоконтроллер вентилятора с встроенным комнатным термостатом

Напряжение питания: 230В 50Гц Выходной управляющий сигнал: аналоговый 0 – 10В Диапазон настройки температуры: +5 … +350C Способ регулировки оборотов: потенциометр Диапазон регулировки оборотов: 0 – 100% Диапазон рабочей температуры: -10 … +60oC Датчик температуры: внутр. (внеш. PT-1000) Степень защиты: IP20 Макс.нагрузка на клеммы: индуктивная 3А, резистивная 8А.

VNTLCD

Programmable fan speed controller with a built-in room thermostat

Supply voltage: 230V 50Hz Output control signal: analogue 0 - 10V Temperature adjustment range: +5 … +50oC Method of speed regulation: Manual control, LCD display Speed regulation range: 0 – 100% Operation temp. range:

-10 … +60oC Temperature sensor: internal (optionally ext. PT-

1000) Protection degree: IP20 Load carrying capacity of the contact: inductive 3A resistivity 8A

Programowalny nastawnik

obrotów z wbudowanym

termostatem

Napięcie zasilania: 230V

50Hz Wyjściowy sygnał sterujący: analogowy 0 - 10V Zakres nastawy temperatury:

+5 … +50oC Sposób regulacji obrotów: klawiatura sterująca, wyświetlacz LCD Zakres regulacji obrotów:

0 – 100% Zakres temperatury pracy:

-10 … +60oC Czujnik temperatury: wewnętrzny (opcjonalnie zew. PT-1000)

Stopień ochrony: IP20 Obciążalność styków

zaworu: indukcyjne 3A, rezystancyjne 8A

Integrierter programmierbar Steuerungsmodul

Versorgungsspannung: 230V 50Hz AusgangsSteuerungssignal: analog 0

- 10V Einstellungsbereich der Temperatur: +5 … +50oC Steuerungsart: Tastatur, LCD-Bildschirm Bereich des Drehzahlreglers: 0 – 100% Bereich der Betriebstemperatur:

-10 … +60oC Temperatursensor: innen (optional außen PT-

1000) Schutzklasse: IP20 Belastbarkeit des Ventilkontaktes: induktiv 3A, resistantiv 8A

Командоконтроллер вентилятора с встроенным комнатным термостатом и недельным таймером

Напряжение питания: 230В 50Гц Выходной управляющий сигнал: аналоговый 0 – 10В Диапазон настройки температуры: +5 … +500C Способ регулировки оборотов: управляющая панель, жидкокристалический дисплеер Диапазон регулировки оборотов: 0 – 100% Диапазон рабочей температуры: -10 … +60oC Датчик температуры: внутр. (опц. внеш. PT-

1000)

Степень защиты: IP20 Макс.нагрузка на клеммы: индуктивная 3А, резистивная 8А.

www.flowair.com | 12

7.1. CONTROL EQUIPMENT

7.1. ELEMENTY AUTOMATYKI

7.1. ZUBEHÖR

7.1. СОСТАВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ

PT-1000 IP65

Wall-mounted temperature sensor

Protection degree: IP65 Operation temperature range:

-20 … +100oC

Czujnik naścienny pomiaru temperatury

Stopień ochrony: IP65 Zakres temperatury pracy:

-20 … +100oC

Wandsensor für

Temperaturmessung Schutzklasse: IP65

Bereich der Betriebstemperatur:

-20 … +100oC

Внешний датчик температуры

Степень защиты: IP65 Диапазон рабочей температуры:

-20 … +100oC

R10

Signal distributor Protection degree: IP54

Operation temperature range: 0 … +40oC Number of devices possible to connect: up to 10 (up to 5 for LEO FB 95)

Rozdzielacz sygnału Stopień ochrony: IP54

Zakres temperatury

pracy: 0…+40oC Ilość obsługiwanych urządzeń: do 10 (do 5 dla

LEO FB 95)

Signalverteiler Schutzklasse: IP54

Betriebstemperatur:

0 … +40oC Anschluss mehrerer Geräte möglich:

max. 10 LEO FB 9/15/25/45/65 und max. 5 LEO FB 95

Распределитель сигнала Степень защиты: IP54

Диапазон рабочей температуры: 0 … +40oC Количество обслуживанных аппаратов: до 10 шт (до 5 для LEO FB 95)

S | M

Two-way valve with actuator

Protection degree: IP44 Supply voltage: 200 – 240V 50/60Hz Max. medium temperature: +130oC Max. operating pressure: 1,6MPa Kvs: SRS–3.5; SRV2d–5 Connection: SRS – ½”; SRV2d – ¾” Runtime: 2,5min. Mounting: on the return line of the heat medium from the heater.

Zawór dwudrogowy z siłownikiem

Stopień ochrony: IP44 Napięcie zasilania: 200 –

240V 50/60Hz Maks. temperatura czynnika: +130oC

Maks. ciśnienie robocze:

1,6MPa Kvs: SRS–3.5; SRV2d–5 Przyłącze: SRS – ½”; SRV2d – ¾” Czas otwarcia: 2,5min.

Montaż: na powrocie

czynnika grzewczego z nagrzewnicy

2-Wege-Regelventil mit Stellmotor

Schutzklasse: IP44 Versorgungsspannung: 200 – 240V 50/60Hz Max. Temperatur des Mediums: +130oC Max. Betriebsdruck: 1,6MPa Kvs: SRS–3.5; SRV2d–5 Anschluss: SRS – ½”; SRV2d – ¾” Laufzeit: 2,5min.

Montaż: na powrocie

czynnika grzewczego z nagrzewnicy

Двухходовой клапан с сервоприводом

Степень защиты: IP44 Напряжение питания: 200 – 240В 50/60Гц Макс. температура теплоносителя: +130oC Макс. рабочее давление:

1,6MПa Kvs (коэффициент пропускания): Kvs: SRS–

3.5; SRV2d–5

Присоединительные патрубки: SRS – ½”; SRV2d – ¾” Время открытия: 2,5 мин Установка: на возврате (выходе) воды из теплообменника.

Three-way valve with actuator

Protection degree: IP40 Supply voltage: 200 – 240V 50/60Hz Max. medium temperature: +95oC Max. operating pressure: 2MPa Kvs: SRS3d–3,4; SRV3d–7 Connection: SRS3d – ½”; SRV3d – ¾” Runtime: 7s Mounting: on the supply line of the heating medium to the heater.

Zawór trójdrogowy z siłownikiem

Stopień ochrony: IP40 Napięcie zasilania: 200 –

240V 50/60Hz Maks. temperatura czynnika: +95oC

Maks. ciśnienie robocze:

2MPa Kvs: SRS3d–3,4; SRV3d–7 Przyłącze: SRS3d – ½”; SRV3d – ¾” Czas przebiegu: 7s

Montaż: na zasilaniu

nagrzewnicy czynnikiem grzewczym

3-Wege-Regelventil mit Stellmotor

Schutzklasse: IP40 Versorgungsspannung: 200 – 240V 50/60Hz Max. Temperatur des Mediums: +95oC Max. Betriebsdruck: 2MPa Kvs: SRS3d–3,4; SRV3d–7 Anschluss: SRS3d – ½”; SRV3d – ¾” Laufzeit: 7s

Montage: am Rücklauf des

Mediums

Трехходовой клапан с сервоприводом

Степень защиты: IP40 Напряжение питания: 200 – 240В 50/60Гц Макс. температура теплоносителя: +95oC Макс. рабочее давление:

2MПa Kvs (коэффициент пропускания): SRS3d–3,4; SRV3d–7

Присоединительные патрубки: SRS3d – ½”; SRV3d – ¾” Время открытия: 7 сек Установка: на подаче (входе) теплоносителя в теплообменник.

www.flowair.com | 13

7.2. CONNECTION DIAGRAMS

7.2. SCHEMATY PODŁĄCZEŃ

7.2. ANSCHLUSSSCHEMA

7.2. СХЕМЫ ПОДКЛЮЧЕНИЯ

Wires size should be chosen by the designer Das Durchmesser von den Leitungen sollen vom Planer angegeben werden

Przekrój przewodów powinien być dobrany przez projektanta

Сечение проводов должен подобрать проектировщик

www.flowair.com | 14

7.2. CONNECTION DIAGRAMS

7.2. SCHEMATY PODŁĄCZEŃ

7.2. ANSCHLUSSSCHEMA

7.2. СХЕМЫ ПОДКЛЮЧЕНИЯ

Wires size should be chosen by the designer A – Supply of the heating medium to the heater

AB – Supply of the heating medium B – The exit of the heat medium to the return line of the heater a – blue; b – black; c – brown

Das Durchmesser von den Leitungen sollen vom Planer angegeben werden A – Vorlauf des Heizmediums zum Lufterhitzer

AB – Vorlauf des Heizmediums B – Rücklauf des Heizmediums

a – blau; b – Schwarz; c –braun

Przekrój przewodów powinien być dobrany przez projektanta A – doprowadzenie czynnika grzewczego do nagrzewnicy

AB – doprowadzenie czynnika grzewczego B – wyjście czynnika grzewczego na rurę powrotną nagrzewnicy a – niebieski; b – czarny; c – brązowy

Сечение проводов должен подобрать проектировщик А - подача теплоносителя в теплообменник

АВ - подача теплоносителя В - выход теплоносителя на обратную трубу теплообменника

а –синий; b – черный; с - коричневый

www.flowair.com | 15

7.2. CONNECTION DIAGRAMS

7.2. SCHEMATY PODŁĄCZEŃ

7.2. ANSCHLUSSSCHEMA

7.2. СХЕМЫ ПОДКЛЮЧЕНИЯ

Wires size should be chosen by the designer A – Supply of the heating medium to the heater

AB – Supply of the heating medium B – The exit of the heat medium to the return line of the heater a – blue; b – black; c – brown

Das Durchmesser von den Leitungen sollen vom Planer angegeben werden A – Vorlauf des Heizmediums zum Lufterhitzer

AB – Vorlauf des Heizmediums B – Rücklauf des Heizmediums

a – blau; b – Schwarz; c –braun

Przekrój przewodów powinien być dobrany przez projektanta A – doprowadzenie czynnika grzewczego do nagrzewnicy

AB – doprowadzenie czynnika grzewczego B – wyjście czynnika grzewczego na rurę powrotną nagrzewnicy a – niebieski; b – czarny; c – brązowy

Сечение проводов должен подобрать проектировщик А - подача теплоносителя в теплообменник

АВ - подача теплоносителя В - выход теплоносителя на обратную трубу теплообменника

а –синий; b – черный; с - коричневый

www.flowair.com | 16

7.2. CONNECTION DIAGRAMS

7.2. SCHEMATY PODŁĄCZEŃ

7.2. ANSCHLUSSSCHEMA

7.2. СХЕМЫ ПОДКЛЮЧЕНИЯ

Wires size should be chosen by the designer A – Supply of the heating medium to the heater

AB – Supply of the heating medium B – The exit of the heat medium to the return line of the heater a – blue; b – black; c – brown

Das Durchmesser von den Leitungen sollen vom Planer angegeben werden. A – Vorlauf des Heizmediums zum Lufterhitzer

AB – Vorlauf des Heizmediums B – Rücklauf des Heizmediums

a – blau; b – Schwarz; c –braun

Przekrój przewodów powinien być dobrany przez projektanta A – doprowadzenie czynnika grzewczego do nagrzewnicy

AB – doprowadzenie czynnika grzewczego B – wyjście czynnika grzewczego na rurę powrotną nagrzewnicy a – niebieski; b – czarny; c – brązowy

Сечение проводов должен подобрать проектировщик А - подача теплоносителя в теплообменник

АВ - подача теплоносителя В - выход теплоносителя на обратную трубу теплообменника

а –синий; b – черный; с - коричневый

www.flowair.com | 17

7.2. CONNECTION DIAGRAMS

7.2. SCHEMATY PODŁĄCZEŃ

7.2. ANSCHLUSSSCHEMA

7.2. СХЕМЫ ПОДКЛЮЧЕНИЯ

1 or 4 PT-1000 sensors may be connected simultaneously to the controllers VNT20 and VNTLCD.

Do sterowników VNT20 oraz VNTLCD można podłączyć równocześnie 1 lub 4 czujniki PT-1000. An das Steuerpanel VNT20 und VNTLCD können gleichzeitig 1 oder 4 Sensoren PT-1000 angeschlossen werden. К командоконтроллерам VNT20 и VNTLCD возможно подключить одновременно 1 или 4 датчика температуры PT-1000.

www.flowair.com | 18

8. START-UP AND OPERATION

8. URUCHOMIENIE I EKSPLOATACJA

Guidelines for System Connection

 The connection should be executed in a way which does not

induce stresses.

 It is recommended to install vent valves at the highest point

of the system.

 The system should be executed so that, in the case of a

failure, it is possible to disassemble the device. For this purpose it is best to use shut-off valves just by the device.

 The system with the heating medium must be protected

against an increase of the heating medium pressure above the permissible value (1.6 MPa).

 While screwing exchanger to pipeline - connecting stubs has

to be hold by wrench.

Start Up

 Before connecting the power supply check the correctness of

connection of the fan motor and the controllers. These connections should be executed in accordance with their technical documentation.

 Before connecting the power supply check whether the mains

voltage is in accordance with the voltage on the device data plate.

 Before starting the device check the correctness of connection

of the heating medium conduits and the tightness of the system.

 The electrical system supplying the fan motor should be

additionally protected with a circuit breaker against the effects of a possible short-circuit in the system.

 Starting the device without connecting the ground conductor is

forbidden.

Operation

 The device is designed for operation inside buildings, at

temperatures above 0oC. In low temperatures (below 0ºC) there is a danger of freezing of the medium.

The manufacturer bears no responsibility for damage of the heat exchanger resulting from freezing of the medium in the exchanger. If operation of the device is expected at temperatures lower than 0º, then glycol solution should be used as the heating medium, or special automatic systems should be used for protecting against freezing of the medium in the exchanger.

 It is forbidden to place any objects on the heater or to hang any

objects on the connecting stubs.

 The device must be inspected periodically. In the case of

incorrect operation of the device it should be switched off immediately.

It is forbidden to use a damaged device. The manufacturer bears no responsibility for damage resulting from the use of a damaged device.

 If it is necessary to clean the exchanger, be careful not to

damage the aluminium lamellas.

 For the time of performing inspection or cleaning the device,

the electrical power supply should be disconnected.

 In case water is drained from the device for a longer period of

time, the exchanger tubes should be emptied with compressed air.

 It is not allowed to make any modification in the unit. Any

modification causes in warranty loss.

Wskazówki dotyczące podłączenia do instalacji

 Przyłącze powinno być wykonane w sposób niepowodujący naprężeń.  Zalecane jest zastosowanie zaworów odpowietrzających w najwyższym

punkcie instalacji.

 Instalacja powinna być wykonana w taki sposób, aby w razie awarii

istniała możliwość przeprowadzenia demontażu aparatu. W tym celu najlepiej jest zastosować zawory odcinające tuż przy urządzeniu.

 Instalacja z czynnikiem grzewczym musi być zabezpieczona przed

wzrostem ciśnienia czynnika grzewczego ponad dopuszczalną wartość

(1,6 MPa).

 Podczas montażu instalacji należy bezwzględnie unieruchomić króćce

przyłączeniowe wymiennika.

Uruchomienie

 Przed podłączeniem zasilania należy sprawdzić poprawność

podłączenia silnika wentylatora i sterowników. Podłączenia te powinny być wykonane zgodnie z ich dokumentacją techniczną

 Przed podłączeniem zasilania należy sprawdzić czy napięcie w sieci

jest zgodne z napięciem na tabliczce znamionowej urządzenia.

 Przed uruchomieniem urządzenia należy sprawdzić prawidłowość

podłączenia przewodów z czynnikiem grzewczym oraz szczelność

instalacji

 Instalacja elektryczna, zasilająca silnik wentylatora powinna być

dodatkowo zabezpieczona bezpiecznikiem przed skutkami ewentualnego zwarcia w instalacji.

 Uruchomienie urządzenia bez podłączenia przewodu uziemiającego jest

niedozwolone.

Eksploatacja

 Urządzenie przeznaczone jest do pracy wewnątrz budynku,

w temperaturach powyżej 0oC. W niskich temperaturach (poniżej 0ºC) istnieje niebezpieczeństwo zamarznięcia czynnika.

Producent nie ponosi odpowiedzialności za uszkodzenia wymiennika ciepła będące skutkiem zamarznięcia czynnika w wymienniku. Jeżeli przewiduje się pracę urządzenia w temperaturach niższych niż 0º należy zastosować roztwór glikolu jako czynnik grzewczy lub też zastosować specjalne układy automatyki zabezpieczające przed zamarznięciem czynnika w wymienniku.

 Nie wolno umieszczać na nagrzewnicy, ani zawieszać na króćcach

przyłączeniowych żadnych przedmiotów

 Aparat musi podlegać okresowym przeglądom. Przy nieprawidłowej

pracy urządzenia należy go niezwłocznie wyłączyć.

Nie wolno używać uszkodzonego urządzenia. Producent nie bierze odpowiedzialności za szkody wynikłe podczas użytkowania uszkodzonego urządzenia.

 Jeżeli wystąpi konieczność czyszczenia wymiennika należy uważać aby

nie uszkodzić aluminiowych lamel.

 Na czas przeprowadzania przeglądu bądź czyszczenia aparatu

koniecznie należy odłączyć zasilanie elektryczne.

 W przypadku gdy woda z urządzenia zostaje spuszczona na dłuższy

okres czasu, należy dodatkowo przedmuchać rurki wymiennika sprężonym powietrzem.

 Niedozwolone są jakiekolwiek modyfikacje urządzenia. Wszelka

ingerencja w konstrukcję urządzenia powoduje utratę gwarancji.

www.flowair.com | 19

8. INBETRIEBNAHME UND BETRIEB

8. ЗАПУСК И ЭКСПЛУАТАЦИЯ

Anschlusshinweise

 Der Anschluss soll spannungsfrei erfolgen.  Wir empfehlen, die Entlüftungsventile im höchsten Punkt der

Installation zu lokalisieren.

 Die Installation soll in so einer Art und Weise ausgeführt werden,

dass im Falle einer Panne der Apparat leicht demontiert werden

kann. Hierfür sind die Abschlussventile am besten dicht am Gerät

zu montieren.

 Eine Anlage mit dem Heizmedium muss vor dem Druckanstieg

des Mediums über den zulässigen Wert (1,6 MPa) geschützt

werden.

 Beim Anschließen der Heizwasserleitungen müssen die

Anschlussstutzen des Geräts unbedingt gegengehalten werden.

Inbetriebnahme

 Bevor die Versorgung eingeschaltet wird, soll der korrekte

Anschluss des Ventilatormotors und der Steuergeräte geprüft

werden. Diese Anschlüsse sind entsprechend der technischen Dokumentation auszuführen.

 Bevor die Versorgung eingeschaltet wird, soll geprüft werden, ob

die Netzspannung mit der Spannungsangabe am Datenschild übereinstimmt.

 Bevor die Anlage eingeschaltet wird, soll der korrekte Anschluss

der Wasserleitungen und die Dichtheit der Installation geprüft

werden.

 Die elektrische Installation der Versorgung des Ventilatormotors

muss mit einer Sicherung versehen werden, die vor Folgen eines eventuellen Kurzschlusses in der Installation schützt.

 Es ist verboten, die Anlage ohne angeschlossenen Erdungskabel in

Betrieb zu nehmen.

Betrieb

 Das Gerät ist für Betrieb in Räumen vorgesehen, bei Temperatur

von über 0oC. In tieferen Temperaturen (unter 0ºC) kann das

Medium einfrieren.

Der Hersteller haftet nicht für Schäden am Wärmetauscher, die durch das Einfrieren des Heizmediums im Wärmetauscher

verursacht werden. Soll die Anlage in Temperaturen betrieben

werden, die unter 0º liegen, ist als Heizmedium Glykollösung

anzuwenden, oder sind spezielle automatische Vorrichtungen zu verwenden, die dem Einfrieren des Heizwassers im Wärmetauscher vorbeugen.

 Am Lufterhitzer und an/auf den Anschlussstutzen dürfen keine

Gegenstände angebracht werden.

 Der Apparat muss regelmäßigen Inspektionen unterzogen werden.

Bei Mängeln muss er sofort abgeschaltet werden.

Beschädigte Anlage darf nicht betrieben werden. Der Hersteller haftet nicht für Schäden, die infolge des Betriebes eines beschädigten Gerätes entstehen können.

 Soll der Wärmetauscher gereinigt werden, die Alulamellen nicht

beschädigen.

 Für die Dauer der Inspektion oder der Reinigung des Apparates

muss unbedingt die elektrische Versorgung abgeschaltet werden.

 Soll das Wasser aus der Anlage für längere Zeit abgelassen

werden, sind zusätzlich die Röhrchen des Wärmetauschers mit

Druckluft durchzublasen.

 Jegliche Änderungen am Gerät sind verboten. Der Umbau oder

jeglicher Eingriff in die Konstruktion des Gerätes führen zum

Garantiverlust.

Указания по подключению к системе подачи теплоносителя

 Подключение аппарата следует выполнять без напряжения.  Рекомендуется применение воздухоотводчиков в самой высокой

точке системы.

 Аппарат следует устанавливать так, чтобы в случае аварии была

возможность демонтажа аппарата. Для этого, отсекающие клапаны лучше разместить рядом с аппаратом.

 Система подачи теплоносителя должна быть защищена от роста

давления выше допускаемого значения (1,6 MПa).

 При сборке установки патрубки нагревателя должны быть полностью

неподвижными.

Запуск

 Перед подключением источника питания следует проверить

правильность соединения двигателя вентилятора и управляющей автоматики. Эти соединения должны быть выполнены согласно их технической документации.

 Перед подключением источника питания следует проверить, что

параметры электрической сети соответствуют параметрам, указанным на заводской табличке аппарата.

 Перед запуском аппарата следует проверить правильность

подключения системы подачи теплоносителя и проверить герметичность соединения.

 Электрическая сеть, питающая двигатель вентилятора, должна быть

дополнительно защищена предохранителем для предотвращения последствий короткого замыкания в сети электроснабжения.

 Запрещается запуск аппарата без подключения провода заземления.

Эксплуатация

 Аппарат предназначен для работы внутри здания, при температурах

выше 0oC. При низких температурах (ниже 0ºC) появляется угроза разморозки теплообменника.

Производитель не берет на себя ответственность за повреждение теплообменника вследствие замерзания воды в теплообменнике. Если предусматривается работа аппарата при температурах ниже 0º, тогда в качестве теплоносителя необходимо использовать раствор гликоля или применить дополнительные системы контроля для защиты теплообменника и теплоносителя от замерзания.

 Нельзя ставить на аппарате или вешать на установку и патрубки с

водой какие-либо предметы.

 Необходимо периодически проверять аппарат. В случае неправильной

работы как можно быстрее выключить аппарат.

Запрещается использовать поврежденный аппарат. Производитель не берет на себя ответственность за ущерб, вызванный использованием поврежденного аппарата.

 Если наступит необходимость очистки теплообменника, следует

обратить внимание, чтобы не повредить алюминиевые ламели.

 Во время проверки или очистки аппарата необходимо отключить

электропитание.

 В случае, если вода из теплообменника спускается на долгий период

времени, трубки теплообменника необходимо дополнительно продувать струей сжатого воздуха.

 Запрещается модифицировать оборудование. Любые изменения в

конструкции приведут к потере гарантии на оборудование.

www.flowair.com | 20

9. SERVICE AND WARRANTY TERMS

9. SERWIS I GWARANCJA

Please contact your dealer in order to get acquitted with the warranty terms and its limitation.

In the case of any irregularities in the device operation, please contact the manufacturer’s service department.

The manufacturer bears no responsibility for operating the device in a manner inconsistent with its purpose, by persons not authorised for this, and for damage resulting from this!

Made in Poland Made in EU

Manufacturer: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.

ul. Chwaszczyńska 133A, 81-571 Gdynia tel. +48 58 669 82 20, fax: +48 58 627 57 21 e-mail: info@flowair.pl www.flowair.com

YAVUU-IMPEX LCC ● Exclusive dealer in Mongolia Sky Post 46, BOX-100 ● Chingeltei district ● Baga toiruu Ulaanbaatar, Mongolia Tel/Fax: 976-11-331092 ● 328259 e-mail: yavuu@magicnet.mn

W razie jakichkolwiek nieprawidłowości w działaniu urządzenia prosimy o kontakt z działem serwisu producenta.

Warunki gwarancji:

Klient ma prawo w ramach gwarancji do bezpłatnej naprawy urządzenia w

wypadku wady ujawnionej w okresie trwania gwarancji.

1. Klient ma prawo w ramach gwarancji do wymiany urządzenia lub jego elementu na nowy produkt, wolny od wad, tylko wtedy gdy w okresie gwarancji producent stwierdzi, iż usunięcie wady nie jest możliwe.

2. Dowód zakupu stanowi dla użytkownika podstawę do wystąpienia o bezpłatne wykonanie naprawy.

3. W przypadku bezpodstawnego wezwania do naprawy gwarancyjnej koszty z tym związane w pełnej wysokości ponosić będzie użytkownik.

4. Gwarancja przysługuje przez okres 24 kolejnych miesięcy od daty zakupu.

5. Gwarancja jest ważna wyłącznie na terytorium Rzeczypospolitej Polskiej.

6. W celu wykonania naprawy gwarancyjnej użytkownik jest zobowiązany do dostarczenia reklamowanego urządzenia do producenta.

7. Producent zastrzega sobie prawo do rozpatrzenia i naprawy urządzenia

w ciągu 14 dni roboczych od dnia dostarczenia urządzenia do

producenta.

8. W przypadku, gdy wada nie ma charakteru trwałego i jej ustalenie

wymaga dłuższej diagnozy producent zastrzega sobie prawo przedłużenia terminu rozpatrzenia gwarancji określonego w punkcie 7. O konieczności przedłużenia terminu potrzebnego do rozpatrzenia gwarancji producent zawiadomi przed upływem 14-tego dnia, liczonego od dnia dostarczenia reklamowanego urządzenia.

9. Producent może wysłać zastępcze urządzenie na życzenie klienta w czasie rozpatrywania gwarancji. Na wysłany, nowy towar wystawiana jest faktura, do której klient otrzyma korektę w przypadku pozytywnego

rozpatrzenia reklamacji.

10. W przypadku stwierdzenia, że usterka wynikła z powodu użytkowania

urządzenia niezgodnie z wytycznymi producenta lub reklamowane urządzenie okazało się w pełni sprawne – gwarancja nie zostanie uznana, a zgłaszający będzie musiał dokonać zapłaty za urządzenie zastępcze zgodnie z wystawioną fakturą.

Ograniczenia gwarancji

1. W skład świadczeń gwarancyjnych nie wchodzą: montaż i instalacja

urządzeń, prace konserwacyjne, usuwanie usterek spowodowanych brakiem wiedzy na temat obsługi urządzenia.

2. Gwarancja nie obowiązuje w przypadku wystąpienia niżej wymienionych usterek:

 uszkodzenia lub zniszczenia produktu powstałe w rezultacie

niewłaściwej eksploatacji, postępowania niezgodnego z zaleceniami normalnego użycia lub niezgodnego z dostarczoną z urządzeniem dokumentacją techniczną,

 wad powstałych na skutek montażu urządzeń niezgodnie z

dokumentacją techniczną,

 wady powstałe na skutek niezgodnego z zaleceniami w

dokumentacji technicznej fizycznego lub elektrycznego

oddziaływania, przegrzania lub wilgoci albo warunków środowiskowych, zamoknięcia, korozji, utleniania, uszkodzenia lub wahania napięcia elektrycznego, pioruna, pożaru lub innej siły wyższej powodującej zniszczenia lub uszkodzenia produktu,

 mechaniczne uszkodzenia lub zniszczenia produktów i wywołane

nimi wady,

 uszkodzenia powstałe na skutek niewłaściwego transportowania

lub zapakowania produktu przesyłanego do punktu sprzedaży. Klient ma obowiązek sprawdzenia towaru przy odbiorze. W razie stwierdzenia usterek klient jest zobowiązany poinformować o nich producenta oraz spisać protokół uszkodzeń u przewoźnika,

 wad powstałych na skutek normalnego zużycia materiałów

wynikających z normalnej eksploatacji.

Wyprodukowano w Polsce Made in EU

Producent: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.

ul. Chwaszczyńska 133A, 81-571 Gdynia tel. +48 58 669 82 20, fax: +48 58 627 57 21 e-mail: info@flowair.pl www.flowair.com

www.flowair.com | 21

9. INSTANDHALTUNG UND GARANTIEBEDINGUNGEN

9. УСЛОВИЯ ГАРАНТИИ

Garantie Bedingungen sind bei Ihrem Händler erhältlich.

Bei jeglichen Funktionsstörungen nehmen Sie bitte Kontakt mit der

Serviceabteilung des Herstellers auf.

Der Hersteller haftet nicht für Folgen vom unsachgemäßen Betrieb, für Bedienung der Anlage von den dazu nicht berechtigten Personen, und für die daraus entstandenen Folgen und Schäden!

Hergestellt in Polen Made in EU

Hersteller: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.

ul. Chwaszczyńska 133A, 81-571 Gdynia tel. +48 58 669 82 20, fax: +48 58 627 57 21 E-mail: info@flowair.pl www.flowair.com

Условия гарантии и её ограничения доступные у дилера.

В случае неисправностей в работе аппарата просим обращаться к авторизованному сервису производителя.

За эксплуатацию аппарата способами, не соответствующими его назначению, лицами, не имеющими соответственного разрешения, а также за недостатки или ущерб, возникшие на основании этого, производитель не несет ответственности!

Произведено в Польше

Made in EU

Производитель: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.

ul. Chwaszczyńska 133A, 81-571 Gdynia tel. +48 58 669 82 20, fax: +48 58 627 57 21 e-mail: info@flowair.pl www.flowair.com

ЧП «ФлоуЭйрБел» ● Эксклюзивный дистрибьютор в Беларуси ●

220024г. Минск ● ул. Кижеватова 7, кор.2/2/2 ● Тел: +375 29 6219589 ● email: nikitin.vladimir@flowair.pl ● www.flowair.com

ООО ЮНИО-ВЕНТ ● Эксклюзивный дистрибьютор в России 117036, г. Москва ● ул. Дмитрия Ульянова, д.19 ● Тел: +7 495 6425046 ● Тел/факс: +7 495 7950063 e-mail: info@flowair.ru ● www.flowair.ru

FLOWAIR UKRAINE LTD ● Эксклюзивный дистрибьютор в Украине 83014, г.Донецк ● проспект Дзержинского, дом16 Тел/Факс: +380 62 334 09 90 ● +380 62 305 49 49 e-mail: ua@flowair.com ● www.flowair.com

YAVUU-IMPEX LCC ● Эксклюзивный дистрибьютор в Монголии

Sky Post 46, BOX-100 ● Chingeltei district ● Baga toiruu Ulaanbaatar, Mongolia Tel/Fax: 976-11-331092 ● 328259 e-mail: yavuu@magicnet.mn

www.flowair.com | 22

FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J. Biuro/ Office: ul. Chwaszczyńska 133A, 81-571 Gdynia

Siedziba / Headquarter: ul. Amona 84; 81-601 Gdynia tel. (058) 669 82 20 tel./fax: (058) 627 57 21 e-mail: info@flowair.pl www.flowair.pl

Deklaracja zgodności / Declaration Of Conformity / Декларация о соответствии

Niniejszym deklarujemy, iż wodne nagrzewnice powietrza / FLOWAIR hereby confirms that heating units / Компания FLOWAIR декларирует, что водяные воздухонагреватели:

 LEO FB: 9S, 9M, 15S, 15M, 25S, 25M, 45S, 45M, 65S, 65M, 95S, 95M,

zostały wyprodukowane zgodnie z wymaganiami następujących Dyrektyw Unii Europejskiej /

were produced in accordance to the following Europeans Directives / произведены согласно требованиям Директива Европейского Союза:

1. 2004/108/WE – Kompatybilności elektromagnetycznej / Electromagnetic Compatibility (EMC) / Электромагнитная совместимость (ЭМС) технических средств,

2. 2006/42/WE – Maszynowej / Machiner / Машины и Механизмы,

3. 2006/95/WE – Niskonapięciowe wyroby elektryczne / Low Voltage Electrical Equipment (LVD) / Низковольтное оборудование (LVD),

oraz zharmonizowanymi z tymi dyrektywami normami / and harmonized with below directives norms / а также в соединении с данными директивами стандартами:

PN-EN ISO 13857:2010 Bezpieczeństwo maszyn — Odległości bezpieczeństwa uniemożliwiające sięganie

kończynami górnymi do stref niebezpiecznych / Safety of machinery - Safety distances to prevent danger zones being reached by the upper limbs / Безопасность машин. Безопасные

расстояния для предохранения верхних и нижних конечностей от попадания в опасную зону.

PN-EN 60204-1:2010 Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn — Część 1: Wymagania

ogólne / Safety of machinery − Electrical equipment of machines − Part 1: General requirements / Безопасность машин. Электрооборудование машин и механизмов. Часть

1. Общие требования.

PN-EN 60034-1:2011 Maszyny elektryczne wirujące – Część 1: dane znamionowe i parametry / Rotating electrical

machines — Part 1: Rating and performance / Вращающиеся электрические машины.

Номинальные данные и характеристики.

PN-EN 60034-5:2004 Maszyny elektryczne wirujące – Część 5: Stopnie ochrony zapewniane przez rozwiązania

konstrukcyjne maszyn elektrycznych wirujących / Rotating electrical machines — Part 5: Degrees of protection provided by the integral design of rotating electrical machines (IP code)

– Classification / Машины электрические вращающиеся. Часть 5. Классификация степеней защиты, обеспечиваемых оболочками вращающихся электрических машин (Код IP).

PN-EN 60034-8:2007 Maszyny elektryczne wirujące – Część 8: Oznaczanie wyprowadzeń i kierunek wirowania

maszyn wirujących / Rotating electrical machines — Part 8: Terminal markings and direction of rotation / Машины электрические вращающиеся. Часть 8: Маркировка выводов и направление вращения.

PN-EN 61000-6-2:2008 Kompatybilność elektromagnetyczna. Część 6-2: Normy ogólne. Odporność w środowiskach

przemysłowych / Electromagnetic compatibility (EMC). Generic standards. Immunity for industrial environments / Электромагнитная совместимость (ЭМС) - Часть 6-2: Общие

стандарты - Помехоустойчивость для промышленных обстановок.

Dwie ostatnie cyfry roku, w którym naniesiono oznaczenie CE: 08 Две последние цыфры года, в котором нанесено обозначение СЕ: 08

Gdynia, 01.05.2012

Product Manager

www.flowair.com | 23

www.flowair.com | 24

flowair LEO FB 9, LEO FB 15, LEO FB 45, LEO FB 25, LEO FB 65 Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
