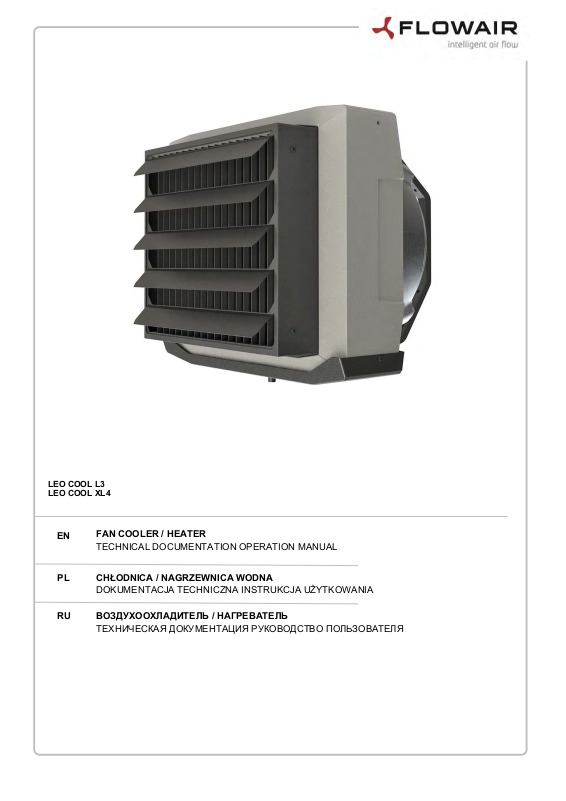

Page 1
EN
FAN COOLER / HEATER
TECHNICAL DOCUMENTATION OPERATION MANUAL
PL
CHŁODNICA / NAGRZEWNICA WODNA
DOKUMENTACJA TECHNICZNA INSTRUKCJA UŻYTKOWANIA
RU
ВОЗДУХООХЛАДИТЕЛЬ / НАГРЕВАТЕЛЬ
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
LEO COOL L3
LEO COOL XL4
Page 2
TABLE OF CONTENTS
1. Application ...............................................................................................3
2. Technical Data .........................................................................................4
3. Installation ................................................................................................6
3.1. Installation – bracket .........................................................................6
3.2. Assembly instructions .......................................................................6
4. Connection diagrams ...............................................................................7
5. Start-Up and Operation .......................................................................... 10
6. Service and warranty terms .................................................................... 13
7. Conformity with WEEE directive 2012/19/UE ......................................... 14
SPIS TREŚCI
1. Zastosowanie ...........................................................................................3
2. Dane techniczne ......................................................................................4
3. Montaż .....................................................................................................6
3.1. Montaż – konsola ...............................................................................6
3.2. Etapy postępowania ...........................................................................6
4. Schematy podłączeń ................................................................................7
5. Uruchomienie i eksploatacja .................................................................. 11
6. Serwis i gwarancja ................................................................................. 13
7. Zgodność z dyrektywą WEEE 2012/19/UE ............................................. 14
СОДЕРЖАНИЕ
1. Применение ...........................................................................................3
2. Технические параметры ........................................................................4
3. Установка ................................................................................................6
3.1. Установка - монтажная консоль ......................................................6
3.2. Этапы действий ...............................................................................6
4. Схемы подключения...............................................................................7
5. Запуск и эксплуатация ........................................................................ .12
6. Условия гарантии ................................................................................. 13
7. Соответствие директиве WEEE 2012/19/UE ....................................... 15
2 | www.flowair.com
Page 3
1. APPLICATION
1. ZASTOSOWANIE
LEO fan coolers/heaters make up a decentralised cooling/heating
system. The air streaming through the heat exchanger is
cooled/warmed up. Fan coolers/heaters are used for cooling/heating
large volume buildings: general, industrial and public buildings etc.
The casing of LEO fan coolers/heaters is made from extended
polypropylene EPP.
Water droplet catcher and condensate tray are made of ABS plastic
The devices are designed for indoor use where maximum air dustiness
does not exceed 0,3 g/m3. Units are built using copper, aluminum and
galvanized steel. It is prohibited to install units in corrosive
environments. The devices can not be used in an environment where
there is oil mist.
Water heat exchanger could be supply by water or glycol solution up to
60%. The heat exchanger tubes are made of copper. The feed medium
should not cause corrosion of this material. In particular, the parameters
as below should be provided.
Parameter
Value
pH
7,5-9,0
Content of impurities
free of sediments/particles
Total hardness
[Ca2+, Mg2+]/[HCO3-] > 0.5
Oil and grease
<1 mg/l
Oxygen
<0.1mg/l
Bicarbonate, HCOᵌ
60-300 mg/l
Ammonium
< 1.0 mg/L
Sulphide
< 0.05 mg/L
Chloride, Cl
<100 mg/l
Aparaty chłodnicze/grzewcze LEO COOL tworzą zdecentralizowany
system chłodzenia/ogrzewania. Są one zasilane wodą
chłodniczą/grzewczą, która za pośrednictwem wymiennika ciepła,
chłodzi/podgrzewa powietrze nadmuchiwane. Służą do
chłodzenia/ogrzewania obiektów o dużych kubaturach budownictwa
ogólnego i przemysłowego, budynków użyteczności publicznej itp.
Obudowa urządzeń LEO jest wykonana ze spienionego polipropylenu
EPP. Odkraplacz oraz tacka skroplin wykonane są z tworzywa
sztucznego ABS.
Urządzenia przeznaczone są do pracy wewnątrz pomieszczeń
o maksymalnym zapyleniu powietrza 0,3g/m3. Nagrzewnice posiadają
elementy wykonane z aluminium, miedzi oraz stali cynkowej i nie mogą
być stosowane w środowisku mogącym powodować ich korozję.
Urządzenia nie mogą być stosowane w środowisku gdzie występuje
mgła olejowa.
Wodny wymiennik ciepła można zasilać wodą lub roztworami glikolu o
stężeniu do 60%. Rurki wymiennika ciepła są wykonane z miedzi.
Medium zasilające nie powinno powodować korozji tego materiału. W
szczególności należy zapewnić parametry jak poniżej w tabeli.
Parametr
Wartość
pH
7,5-9,0
Zanieczyszczenia
brak osadów, cząstek
Całkowita twardość
[Ca2+, Mg2+]/[HCO3-] > 0.5
Olej i smar
<1 mg/l
Tlen
<0.1mg/l
HCOᵌ
60-300 mg/l
Amoniak
< 1.0 mg/l
Siarczki
< 0.05 mg/l
Chlorki, Cl
<100 mg/l
1. ПРИМЕНЕНИЕ
Воздухоохладители/нагреватели составляют децентрализованную систему отопления. Их работа основана на протекании холодной /
горячей воды через теплообменник, который отдает холод / тепло струе нагнетаемого воздуха. Предназначены для отопления
общественных или промышленных объектов большого объема.
Корпус аппаратов LEO изготовлен из вспененного полипропилена EPP. Каплеуловитель и поддон для конденсата выполнены из АБСпластика.
Воздухоохладители/нагреватели предназначены для установки внутри помещений с макс. запыленностью вохдуха 0,3 г/м³. В связи с
тем, что в воздухоохладителях/нагревателях применяются алюминиевые, медные а также из оцинкованной стали элементы,
запрещается применять данное оборудование в среде, которая влияет на возникновение коррозии. Запрещается использовать аппарат
в среде, в которой находится масляной туман.
В водяной теплообменник можно подать воду или раствор гликоля до 60%. Трубки теплообменника изготовлены из меди.
Теплоноситель не должен вызывать коррозию этого материала. В частности, рекоммендуется применить параметры, указанные ниже.
Параметр
Значение
рН
7,5-9,0
Содержание примесей
без отложений / частиц
Общая жесткость
[Ca2 +, Mg2 +] / [HCO3 -]> 0,5
Масло и смазка
<1 мг / л
Кислород
<0,1 мг / л
Бикарбонат, HCOᵌ
60-300 мг / л
Аммоний
<1,0 мг / л
Сульфид
<0,05 мг / л
Хлорид, Cl
<100 мг / л
www.flowair.com | 3
Page 4

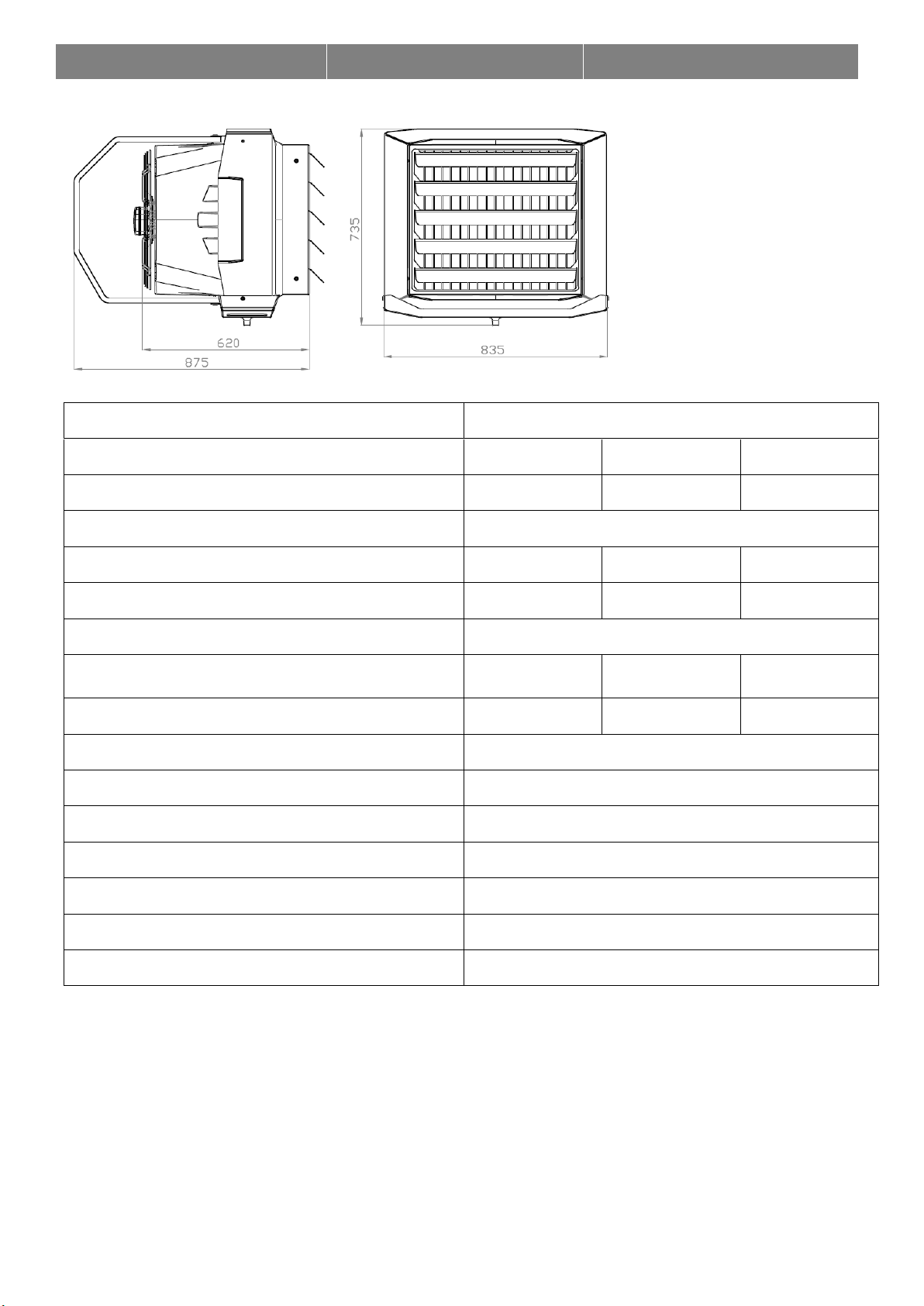

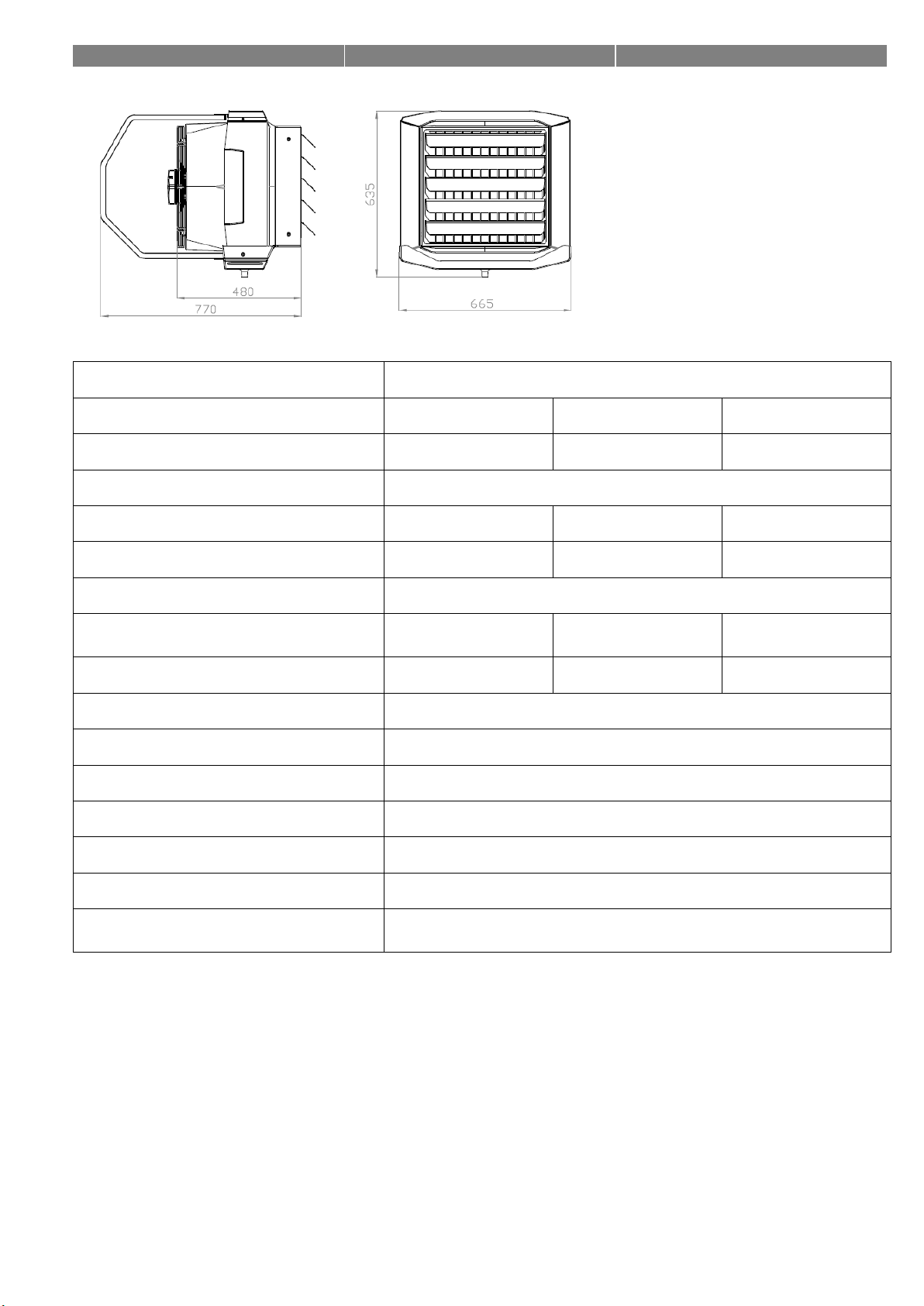

2. TECHNICAL DATA
2. DANE TECHNICZNE
2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
LEO COOL L3
LEO COOL L3
Gear | Bieg | Cкорость
III
II
I
Max airflow [m3/h ] | Max. strumień przepływu
powietrza [m3/h ] | Макс. объем воздуха [м3/ч]
2900
2050
1150
Power supply [V/Hz] | Zasilanie [V/Hz] | Питание
[В/Гц]
230/50
Max current consumption [A] | Max. pobór prądu [A] |
Макс. потребление тока [A]
1,5
1,2
0,6
Max power consumption [W] | Mak. pobór mocy [W] |
Макс. расход мощности [Вт]
340
240
120
IP/ Insulation class | IP/Klasa izolacji | IP/Класс
изоляции
54 /F
Max acoustic pressure level [dB(A)]* | Max. poziom
ciśnienia akustycznego [dB(A)]* | Макс. Уровень
акустического давления [дБ(A)]*
64,1
54,5
42,1
Horizontal range** [m] | Zasięg poziomy** [m] | Макс.
длина струи воздуха** [м]
18,0
12,7
7,1
Max heating water temperature [oC] | Max. temp.
wody grzewczej [oC] | Макс. темп. горячей воды [oC]
70
Max operating pressure [MPa] | Max. ciśnienie
robocze [MPa] | Макс. рабочее давление [MПa]
1,6
Connection | Przyłącze | Присоединительные
патрубки
3/4”
Installation | Środowisko pracy | Рабочая среда
Indoor | Wewnątrz pomieszczeń | Внутри помещений
Max working temperature [oC] | Maks. temperatura
pracy [oC] | Макс. рабочая температура [oC]
55
Device weight [kg] | Masa urządzenia [kg] | Вес
аппарата [кг]
23,1
Weight of device filled with water [kg] | Masa
urządzenia napełnionego wodą [kg] | Вес аппарата,
наполненного водой [кг]
25,8
* Acoustic pressure level has been measured 5m from the unit in a 1500m3 space with a medium sound absorption coefficient | poziom ciśnienia akustycznego dla
pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5 m od urządzenia | Уровень звукового давления для помещения со средним
коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
** Horisontal isothermal range for 0,5 m/s border air stream speed | zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s | Длина потока
изотермического воздуха, при граничной скорости 0,5 м/с.
2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
4 | www.flowair.com
Page 5
2. TECHNICAL DATA
2. DANE TECHNICZNE
2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
LEO COOL XL4
LEO COOL XL4
Gear | Bieg | Cкорость
III
II
I
Max airflow [m3/h ] | Max. strumień przepływu powietrza [m3/h ] |
Макс. объем воздуха [м3/ч]
4200
3350
2000
Power supply [V/Hz] | Zasilanie [V/Hz] | Питание [В/Гц]
230/50
Max current consumption [A] | Max. pobór prądu [A] | Макс.
потребление тока [A]
2,4
1,8
1,4
Max power consumption [W] | Mak. pobór mocy [W] | Макс. расход
мощности [Вт]
550
370
270
IP/ Insulation class | IP/Klasa izolacji | IP/Класс изоляции
54 /F
Max acoustic pressure level [dB(A)]* | Max. poziom ciśnienia
akustycznego [dB(A)]* | Макс. Уровень акустического давления
[дБ(A)]*
67,5
61,1
52,3
Horizontal range** [m] | Zasięg poziomy** [m] | Макс. длина струи
воздуха** [м]
20,5
16,3
9,7
Max heating water temperature [oC] | Max. temp. wody grzewczej [oC]
| Макс. темп. горячей воды [oC]
70
Max operating pressure [MPa] | Max. ciśnienie robocze [MPa] | Макс.
рабочее давление [MПa]
1,6
Connection | Przyłącze | Присоединительные патрубки
3/4”
Installation | Środowisko pracy | Рабочая среда
Indoor | Wewnątrz pomieszczeń | Внутри помещений
Max working temperature [oC] | Maks. temperatura pracy [oC] | Макс.
рабочая температура [oC]
55
Device weight [kg] | Masa urządzenia [kg] | Вес аппарата [кг]
36,0
Weight of device filled with water [kg] | Masa urządzenia
napełnionego wodą [kg] | Вес аппарата, наполненного водой [кг]
41,1
* Acoustic pressure level has been measured 5m from the unit in a 1500m3 space with a medium sound absorption coefficient | poziom ciśnienia akustycznego dla
pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5 m od urządzenia | Уровень звукового давления для помещения со
средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
** Horisontal isothermal range for 0,5 m/s border air stream speed | zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s | Длина потока
изотермического воздуха, при граничной скорости 0,5 м/с.
www.flowair.com | 5
Page 6
L3 COOL
XL4 COOL
A
2,5-7,0
2,5-7,0
3. INSTALLTION
3. MONTAŻ
3. УСТАНОВКА
Units can be mounted to
vertical partitions using
rotary console.
The device should be
leveled
Urządzenia mogą być
montowane do przegród
pionowych przy pomocy
konsoli obrotowej.
Należy wypoziomować
urządzenie.
Воздухоохладители/
нагреватели можно
устанавливать на
вертикальных
перегородках.
Устройство должно
быть выровнено.

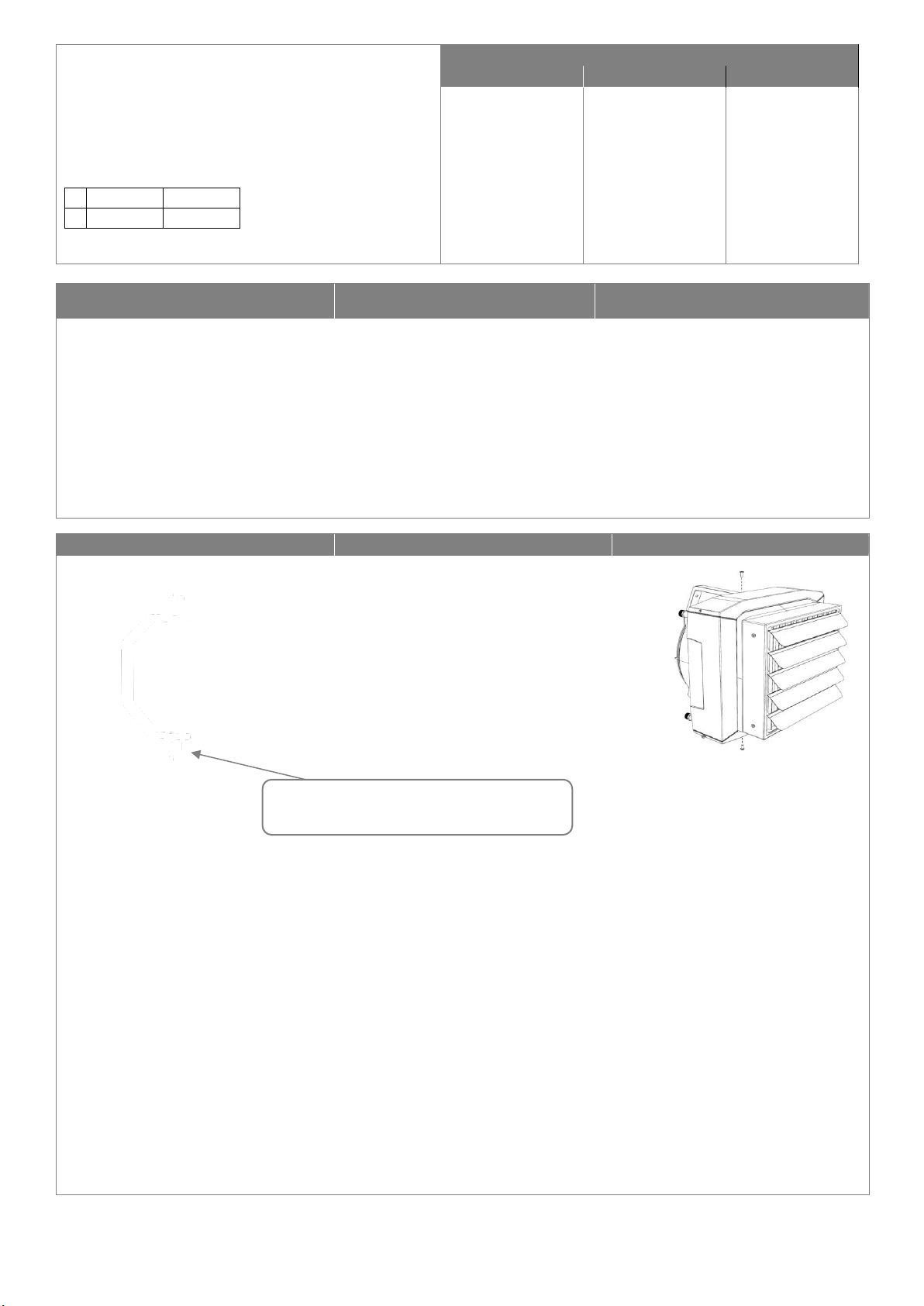

3.1. INSTALLATION – BRACKET
3.1. MONTAŻ – KONSOLA
3.1. УСТАНОВКА - МОНТАЖНАЯ
КОНСОЛЬ
3.2. ASSEMBLY INSTRUCTIONS
3.2. ETAPY POSTĘPOWANIA
3.2. ЭТАПЫ ДЕЙСТВИЙ
Connect pipe for draining condensate | Należy podłączyć rurkę do odprowadzenia skroplin. | Подсоедините трубу для слива конденсата.
W przypadku luźnego spasowania zewnętrznej rurki należy użyć opaski zaciskowej | If the outer tube fits loosely, use a
hose clamp | Если внешняя трубка свободно сидит, используйте хомут
M8 screws are in set with bracket (option) |
śruby M8 dołączone w zestawie z konsolą (opcja) | Винты М8
поставляются в комплекте с консолью (опционально)
6 | www.flowair.com
Page 7

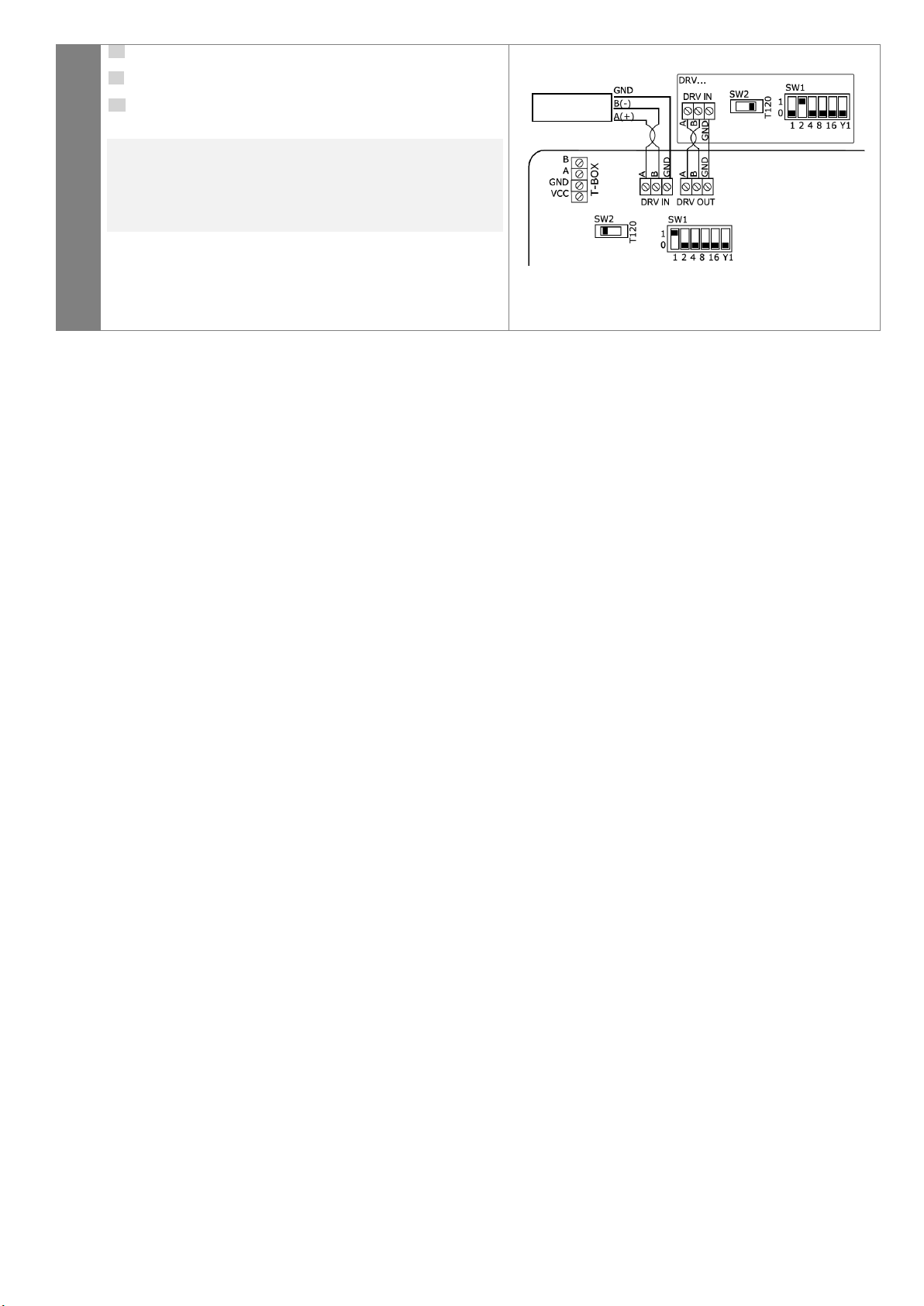

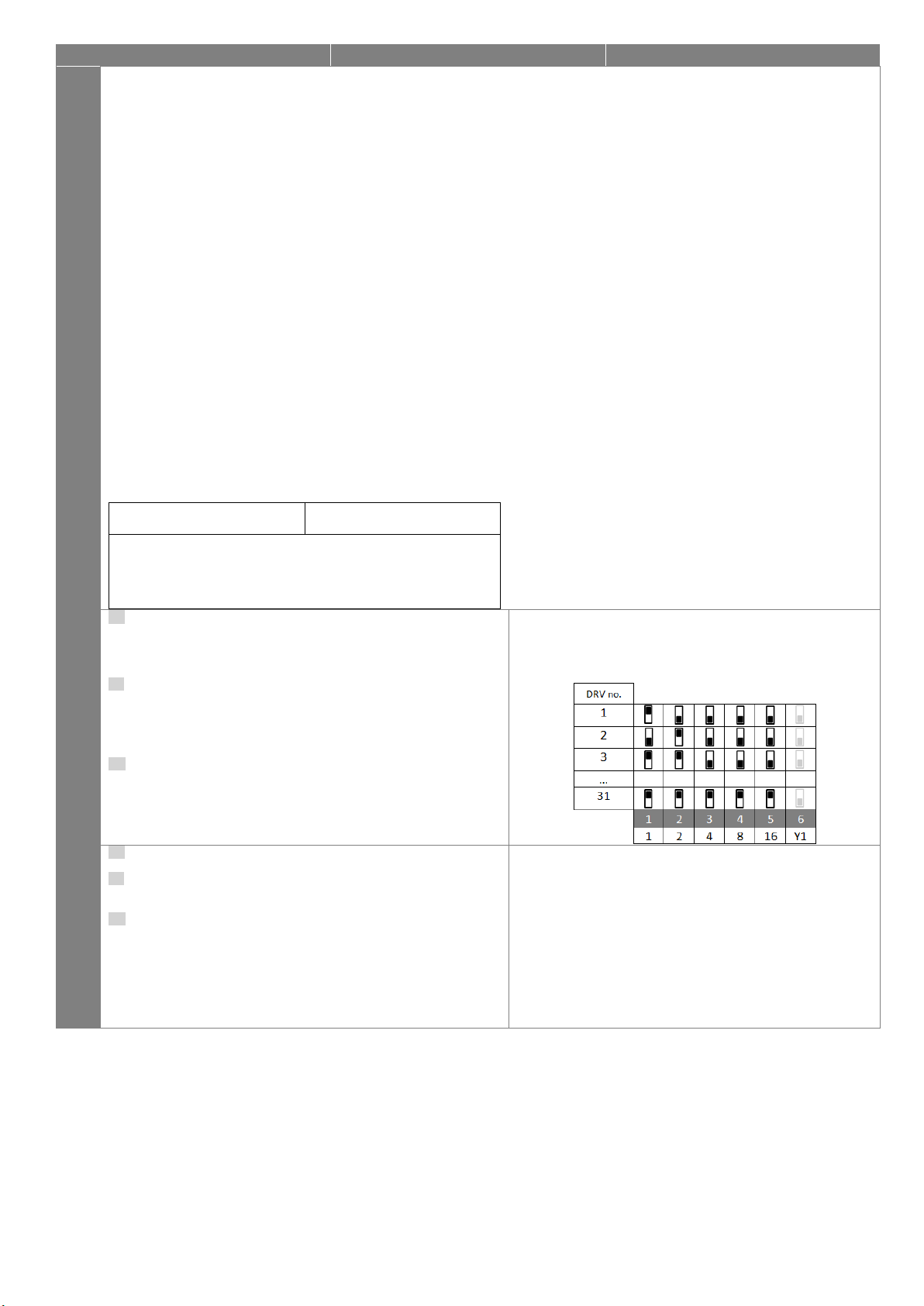

4. CONNECTION DIAGRAMS
4. SCHEMATY PODŁĄCZEŃ
4. СХЕМЫ ПОДКЛЮЧЕНИЯ
www.flowair.com | 7
Page 8
4. CONNECTION DIAGRAMS
4. SCHEMATY PODŁĄCZEŃ
4. СХЕМЫ ПОДКЛЮЧЕНИЯ
BMS
Dławnice/Glands/Wartels/
Кабельные вводы (зажим)
6 x PG9 + 2 x PG 11
Wires size and type should be chosen by the designer.|
Przekrój i typ przewodów powinien zostać dobrany przez projektanta.|
Kabeldiameters en uitvoering moet worden berekend door een elektrotechnisch
engineer.|
Сечение и тип проводов должен быть подобран проектировщиком.
EN: When connecting DRV modules to the T-box controller or BMS, you
have to binary set addresses on each (each DRV must have individual
address) DRV module by DIP-switch SW1. To address modules check if
the power supply is turned off, set the addresses as shown in the table,
finally turn on the power supply .|
PL: Przy podłączaniu modułów DRV do sterownika T-box lub systemu BMS
konieczne jest binarne ustawienie adresu na przełączniku DIP-switch SW1.
Każdy moduł sterujący DRV podłączony do Systemu FLOWAIR musi mieć
nadany indywidualny adres. W celu ustawienia adresu należy przy
wyłączonym napięciu ustawić adres urządzenia (zgodnie z tabelą), a
następnie włączyć zasilanie.
RU: В случае подключения модулей DRV к командоконтроллеру T-box
или системе BMS, необходимо установить бинарный адрес на
переключателе DIP-switch SW1 индивидуально для каждого модуля.
Чтобы установить адрес следует при выключенном напряжении
установить его согласно таблице, а затем включить аппарат.
EN: It is possible to connect up to 31 modules DRV and control them with
one T-box controller .|
PL: Możliwe jest łączenie do 31 modułów DRV. Umożliwia to obsługę do 31
urządzeń kompatybilnych z Systemem FLOWAIR, za pomocą jednego
sterownika T-box.
RU: Можно соединить максимально 31 модулей DRV. Это позволяет
управлять до 31 аппарата, совместимым с Системой FLOWAIR с
помощью одного командоконтроллера T-box.
8 | www.flowair.com
Page 9
EN: DRV modules can be connected to the BMS (Building Management
System). |
PL: Moduł sterujący DRV umożliwia podłączenia układu do systemu
zarządzania budynkiem BMS (Building Management System). |
RU: Модуль управления DRV позволяет подключить аппарат к системе
управления зданием BMS (Building Management System).
WARNING: The connection must be carried out with 3-wire (recommended
UTP) to connectors DRV IN
UWAGA: Podłączenie należy wykonać przewodem 3-żyłowym (zalecana
skrętka UTP) do złączek DRV IN
ВНИМАНИЕ: Подключение следует выполнить трехжильным проводом
(рекомендуется кабель UTP) к клеммам DRV IN
BMS / GBS
www.flowair.com | 9
Page 10
5. START-UP AND OPERATION
Guidelines for System Connection
In the case of devices intended for cooling, control valves cutting off the
flow of the medium through the exchanger should be used. In the
absence of a cooling signal, the valve should be closed to avoid
overcooling the device.
The connection should be executed in a way which does not induce
stresses.
It is recommended to install vent valves at the highest point of the
system.
The system should be executed so that, in the case of a failure, it is
possible to disassemble the device. For this purpose it is best to use
shut-off valves near the device.
The system with the cooling/heating medium must be protected against
an increase of the pressure above the permissible value (1.6 MPa).

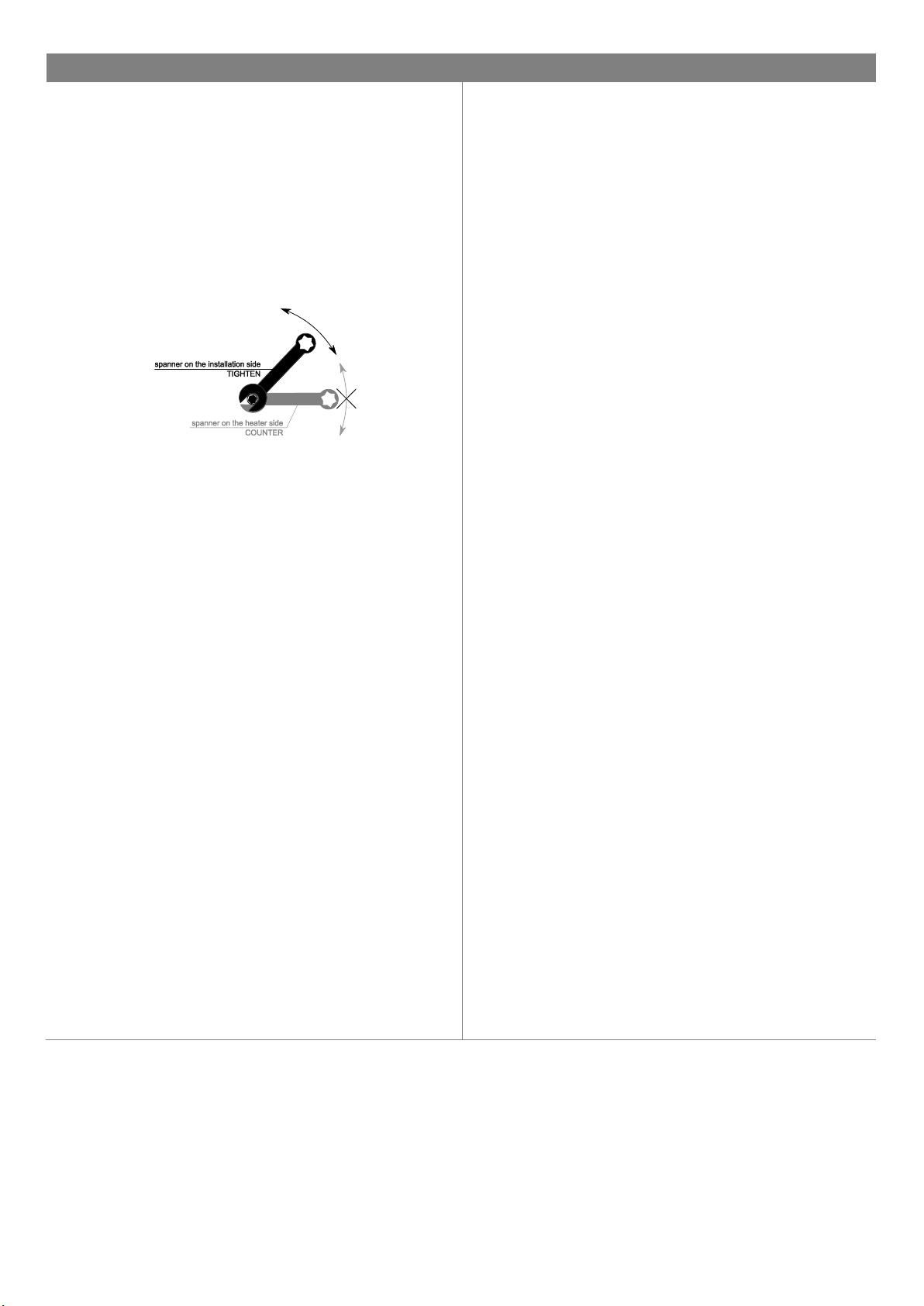

While screwing exchanger to pipeline - connecting stubs has to be held.
Start Up
Before connecting the power supply check the correctness of connection
of the fan motor and the controllers. These connections should be
executed in accordance with their technical documentation.
Before connecting the power supply check whether the mains voltage is
in accordance with the voltage on the device data plate.
Before starting the device check the correctness of connection of the
cooling/heating medium conduits and the tightness of the system.
The electrical system supplying the fan motor should be additionally
protected with a circuit breaker against the effects of a possible shortcircuit in the system.
Starting the device without connecting the ground conductor is forbidden.
Operation
The device is designed for operation inside buildings, at temperatures
above 0oC. In low temperatures (below 0ºC) there is a danger of freezing
of the medium.
The manufacturer bears no responsibility for damage of the heat
exchanger resulting from freezing of the medium in the exchanger. If
operation of the device is expected at temperatures lower than 0º, then
glycol solution should be used as the cooling/heating medium, or
special automatic systems should be used for protecting against
freezing of the medium in the exchanger.
It is forbidden to place any objects on the heater or to hang any objects
on the connecting stubs.
The device must be inspected periodically. In the case of incorrect
operation of the device it should be switched off immediately.
It is forbidden to use a damaged device. The manufacturer bears no
responsibility for damage resulting from the use of a damaged device.
If it is necessary to clean the exchanger, be careful not to damage the
aluminium lamellas.
For the time of performing inspection or cleaning the device, the electrical
power supply should be disconnected.
In case water is drained from the device for a longer period of time, the
exchanger tubes should be emptied with compressed air.
It is not allowed to make any modification to the unit. Any modification
results in warranty loss.
Periodic inspections
To keep proper technical parameters Flowair recommends periodic
service (every 6 months) of fan heaters on behalf of the user.
During inspections user should:
Check heat exchanger, if is it filled dirty or dusty. If necessary - use
pressurized air stream to clean the exchanger’s lamellas,
Check fan blades, in case of dirt use damp cloth and remove dirt,
Check bracket installation,
Check heat exchanger and if the hydraulic connection has benn done
properly,
Check wires insulation,
Check power supply,
Check medium flow,
Check levelling of the unit.
10 | www.flowair.com
Page 11
5. URUCHOMIENIE I EKSPLOATACJA
Wskazówki dotyczące podłączenia do instalacji
W przypadku urządzeń przeznaczonych do chłodzenia należy stosować
zawory regulacyjne odcinające przepływ czynnika przez wymiennik. Przy
braku sygnału chłodzenia zawór powinien być zamknięty, aby uniknąć
nadmiernego wychłodzenia urządzenia.
Przyłącze powinno być wykonane w sposób niepowodujący naprężeń.
Zalecane jest zastosowanie zaworów odpowietrzających w najwyższym
punkcie instalacji.
Instalacja powinna być wykonana w taki sposób, aby w razie awarii
istniała możliwość przeprowadzenia demontażu aparatu. W tym celu
najlepiej jest zastosować zawory odcinające tuż przy urządzeniu.
Instalacja z czynnikiem chłodniczym/grzewczym musi być zabezpieczona
przed wzrostem ciśnienia ponad dopuszczalną wartość (1,6 MPa).

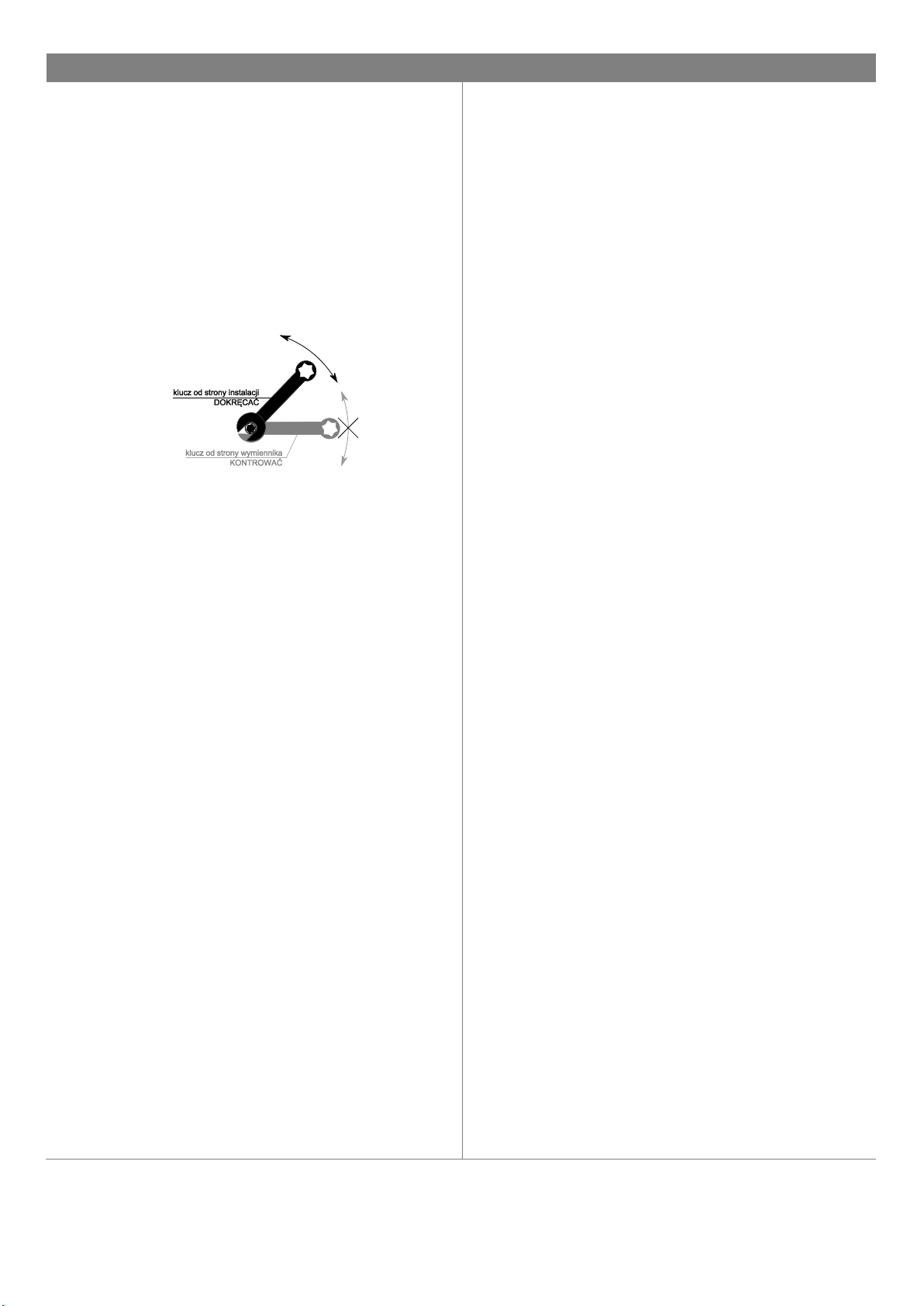

Podczas montażu instalacji należy bezwzględnie unieruchomić króćce
przyłączeniowe wymiennika.
Uruchomienie
Przed podłączeniem zasilania należy sprawdzić poprawność podłączenia
silnika wentylatora i sterowników. Podłączenia te powinny być wykonane
zgodnie z ich dokumentacją techniczną
Przed podłączeniem zasilania należy sprawdzić czy napięcie w sieci jest
zgodne z napięciem na tabliczce znamionowej urządzenia.
Przed uruchomieniem urządzenia należy sprawdzić prawidłowość
podłączenia przewodów z czynnikiem chłodniczym/grzewczym oraz
szczelność instalacji
Instalacja elektryczna, zasilająca silnik wentylatora powinna być
dodatkowo zabezpieczona bezpiecznikiem przed skutkami ewentualnego
zwarcia w instalacji.
Uruchomienie urządzenia bez podłączenia przewodu uziemiającego jest
niedozwolone.
Eksploatacja
Urządzenie przeznaczone jest do pracy wewnątrz budynku,
w temperaturach powyżej 0oC. W niskich temperaturach (poniżej 0ºC)
istnieje niebezpieczeństwo zamarznięcia czynnika.
Producent nie ponosi odpowiedzialności za uszkodzenia
wymiennika ciepła będące skutkiem zamarznięcia czynnika w
wymienniku. Jeżeli przewiduje się pracę urządzenia
w temperaturach niższych niż 0º należy zastosować roztwór glikolu
jako czynnik chłodniczy/grzewczy lub też zastosować specjalne
układy automatyki zabezpieczające przed zamarznięciem czynnika w
wymienniku.
Nie wolno umieszczać na nagrzewnicy, ani zawieszać na króćcach
przyłączeniowych żadnych przedmiotów
Aparat musi podlegać okresowym przeglądom. Przy nieprawidłowej
pracy urządzenia należy go niezwłocznie wyłączyć.
Nie wolno używać uszkodzonego urządzenia. Producent nie bierze
odpowiedzialności za szkody wynikłe podczas użytkowania
uszkodzonego urządzenia.
Jeżeli wystąpi konieczność czyszczenia wymiennika należy uważać aby
nie uszkodzić aluminiowych lamel.
Na czas przeprowadzania przeglądu bądź czyszczenia aparatu
koniecznie należy odłączyć zasilanie elektryczne.
W przypadku gdy woda z urządzenia zostaje spuszczona na dłuższy
okres czasu, należy dodatkowo przedmuchać rurki wymiennika
sprężonym powietrzem.
Niedozwolone są jakiekolwiek modyfikacje urządzenia. Wszelka
ingerencja w konstrukcję urządzenia powoduje utratę gwarancji.
Przeglądy okresowe
W celu utrzymania prawidłowego stanu technicznego urządzenie musi
podlegać okresowemu przeglądowi co 6 miesięcy we własnym zakresie.
Podczas przeglądu należy:
Sprawdzić czy wymiennik ciepła nie jest nadmiernie zabrudzony, w
stopniu takim, że został ograniczony przepływ powietrza. Wymiennik
ciepła należy czyścić sprężonym powietrzem ruchem wzdłuż lamel,
Sprawdzić stan zabrudzenia łopat wentylatora powietrza. W przypadku
konieczności czyszczenia użyć wilgotnej ścierką,
Sprawdzić poprawność pracy wentylatora przez posłuchanie jego pracy.
Z wentylatora nie mogą dochodzi trzaski, zgrzyty, które mogą oznaczać
uszkodzenie łożysk,
Sprawdzić stan i montaż elementów montażowych urządzenia-
wsporników,
Sprawdzić szczelność wodnego wymiennika ciepła i połączeń
hydraulicznych,
Sprawdzić stan przewodów zasilających urządzenie pod kątem
uszkodzeń mechanicznych,
Sprawdzić parametry zasilania urządzenia,
Sprawdzić czy przepływ nie jest zdławiony,
Sprawdzić wypoziomowanie.
www.flowair.com | 11
Page 12
5. ЗАПУСК И ЭКСПЛУАТАЦИЯ
Указания по подключению к системе подачи теплоносителя
В случае аппаратов предназначенных для охлаждения, следует
использовать регулирующие клапаны, перекрывающие поток
теплоносителя через теплообменник. При отсутствии сигнала
охлаждения клапан следует закрыть, чтобы избежать
переохлаждения аппарата.
Подключение аппарата следует выполнять без напряжения.
Рекомендуется применение воздухоотводчиков в самой высокой
точке системы.
Аппарат следует устанавливать так, чтобы в случае аварии была
возможность демонтажа аппарата. Для этого, отсекающие клапаны
лучше разместить рядом с аппаратом.
Система подачи теплоносителя должна быть защищена от роста
давления выше допускаемого значения (1,6 MПa).

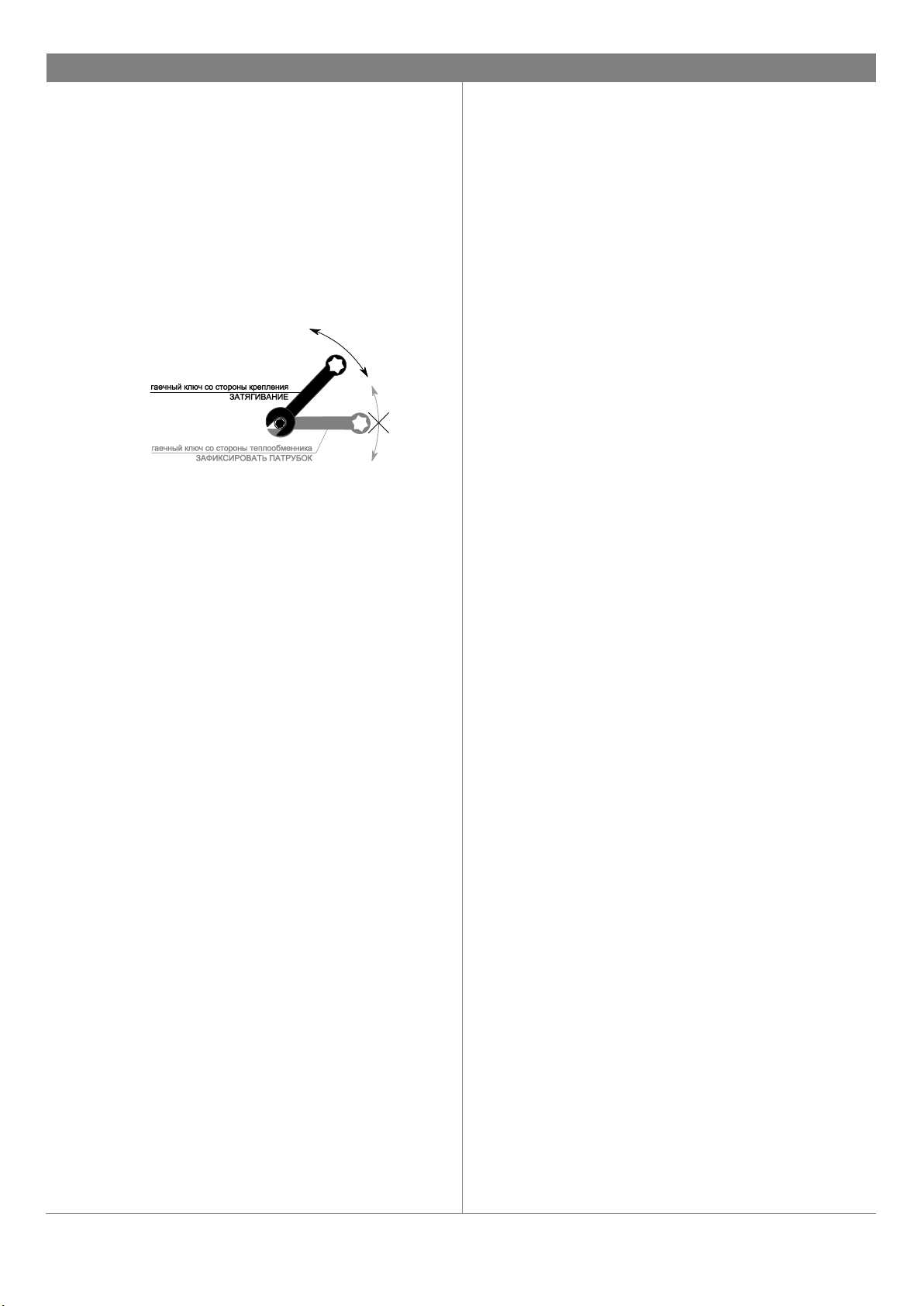

При сборке установки патрубки нагревателя должны быть полностью
неподвижными.
Запуск
Перед подключением источника питания следует проверить
правильность соединения двигателя вентилятора и управляющей
автоматики. Эти соединения должны быть выполнены согласно их
технической документации.
Перед подключением источника питания следует проверить, что
параметры электрической сети соответствуют параметрам,
указанным на заводской табличке аппарата.
Перед запуском аппарата следует проверить правильность
подключения системы подачи теплоносителя и проверить
герметичность соединения.
Электрическая сеть, питающая двигатель вентилятора, должна быть
дополнительно защищена предохранителем для предотвращения
последствий короткого замыкания в сети электроснабжения.
Запрещается запуск аппарата без подключения провода
заземления.
Эксплуатация
Аппарат предназначен для работы внутри здания, при температурах
выше 0ºC. При низких температурах (ниже 0ºC) появляется угроза
разморозки теплообменника.
Производитель не берет на себя ответственность за повреждение
теплообменника вследствие замерзания воды в теплообменнике.
Если предусматривается работа аппарата при температурах ниже
0º, тогда в качестве теплоносителя необходимо использовать
раствор гликоля или применить дополнительные системы
контроля для защиты теплообменника и теплоносителя от
замерзания.
Нельзя ставить на аппарате или вешать на установку и патрубки с
водой какие-либо предметы.
Необходимо периодически проверять аппарат. В случае
неправильной работы как можно быстрее выключить аппарат.
Запрещается использовать поврежденный аппарат.
Производитель не берет на себя ответственность за ущерб,
вызванный использованием поврежденного аппарата.
Если наступит необходимость очистки теплообменника, следует
обратить внимание, чтобы не повредить алюминиевые ламели.
Во время проверки или очистки аппарата необходимо отключить
электропитание.
В случае, если вода из теплообменника спускается на долгий период
времени, трубки теплообменника необходимо дополнительно
продувать струей сжатого воздуха.
Запрещается модифицировать оборудование. Любые изменения в
конструкции приведут к потере гарантии на оборудование.
Промежуточный обзор
Для того, чтобы сохранить надлежащее техническое состояние
аппарата, каждое 6 месяцев следует выполнить ряд действий, которые
входят в состав обзора:
Если теплообменник загрязнен до такой степени, что проход
воздуха ограниченный, следует очистить его сжатым воздухом
дволь ламель,
Проверить степень загрязнения лопастей вентилятора. Протреть
влажной тканью,
Проверить громкорость работы вентилятора,
Проверить состояние и установку консоли,
Проверить герметичность теплообменника и гидравлических
соединений,
Проверить состояние проводов,
Проверить параметры питания аппарата,
Проверить проходимость трубок теплообменника,
Проверить уровень аппарата по отношению к стене.
12 | www.flowair.com
Page 13
6. SERVICE AND WARRANTY TERMS
6. SERWIS I GWARANCJA
Please contact your dealer in order to get familiar with the
warranty terms and its limitation.
In the case of any irregularities in the device operation, please contact
the manufacturer’s service department.
The manufacturer bears no responsibility for operating the
device in a manner inconsistent with its purpose, by persons not
authorised for this, and for damage resulting from this!
Made in Poland
Made in EU
Manufacturer: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. +48 58 669 82 20,
e-mail: [email protected]
www.flowair.com
W razie jakichkolwiek nieprawidłowości w działaniu urządzenia prosimy
o kontakt z działem serwisu producenta.
Warunki gwarancji:
Klient ma prawo w ramach gwarancji do bezpłatnej naprawy urządzenia w
wypadku wady ujawnionej w okresie trwania gwarancji.
1. Klient ma prawo w ramach gwarancji do wymiany urządzenia lub jego
elementu na nowy produkt, wolny od wad, tylko wtedy gdy w okresie
gwarancji producent stwierdzi, iż usunięcie wady nie jest możliwe.
2. Dowód zakupu stanowi dla użytkownika podstawę do wystąpienia o
bezpłatne wykonanie naprawy.
3. W przypadku bezpodstawnego wezwania do naprawy gwarancyjnej
koszty z tym związane w pełnej wysokości ponosić będzie użytkownik.
4. Gwarancja przysługuje przez okres 24 kolejnych miesięcy od daty
zakupu.
5. Gwarancja jest ważna wyłącznie na terytorium Rzeczypospolitej
Polskiej.
6. W celu wykonania naprawy gwarancyjnej użytkownik jest zobowiązany
do dostarczenia reklamowanego urządzenia do producenta.
7. Producent zastrzega sobie prawo do rozpatrzenia i naprawy
urządzenia w ciągu 14 dni roboczych od dnia dostarczenia urządzenia
do producenta.
8. W przypadku, gdy wada nie ma charakteru trwałego i jej ustalenie
wymaga dłuższej diagnozy producent zastrzega sobie prawo
przedłużenia terminu rozpatrzenia gwarancji określonego w punkcie 7.
O konieczności przedłużenia terminu potrzebnego do rozpatrzenia
gwarancji producent zawiadomi przed upływem 14-tego dnia,
liczonego od dnia dostarczenia reklamowanego urządzenia.
9. Producent może wysłać zastępcze urządzenie na życzenie klienta w
czasie rozpatrywania gwarancji. Na wysłany, nowy towar wystawiana
jest faktura, do której klient otrzyma korektę w przypadku pozytywnego
rozpatrzenia reklamacji.
10. W przypadku stwierdzenia, że usterka wynikła z powodu użytkowania
urządzenia niezgodnie z wytycznymi producenta lub reklamowane
urządzenie okazało się w pełni sprawne – gwarancja nie zostanie
uznana, a zgłaszający będzie musiał dokonać zapłaty za urządzenie
zastępcze zgodnie z wystawioną fakturą.
Ograniczenia gwarancji
1. W skład świadczeń gwarancyjnych nie wchodzą: montaż i instalacja
urządzeń, prace konserwacyjne, usuwanie usterek spowodowanych
brakiem wiedzy na temat obsługi urządzenia.
2. Gwarancja nie obowiązuje w przypadku wystąpienia niżej
wymienionych usterek:
uszkodzenia lub zniszczenia produktu powstałe w rezultacie
niewłaściwej eksploatacji, postępowania niezgodnego z
zaleceniami normalnego użycia lub niezgodnego z dostarczoną
z urządzeniem dokumentacją techniczną,
wad powstałych na skutek montażu urządzeń niezgodnie z
dokumentacją techniczną,
wady powstałe na skutek niezgodnego z zaleceniami w
dokumentacji technicznej fizycznego lub elektrycznego
oddziaływania, przegrzania lub wilgoci albo warunków
środowiskowych, zamoknięcia, korozji, utleniania, uszkodzenia lub
wahania napięcia elektrycznego, pioruna, pożaru lub innej siły
wyższej powodującej zniszczenia lub uszkodzenia produktu,
mechaniczne uszkodzenia lub zniszczenia produktów i wywołane
nimi wady,
uszkodzenia powstałe na skutek niewłaściwego transportowania
lub zapakowania produktu przesyłanego do punktu sprzedaży.
Klient ma obowiązek sprawdzenia towaru przy odbiorze. W razie
stwierdzenia usterek klient jest zobowiązany poinformować o nich
producenta oraz spisać protokół uszkodzeń u przewoźnika,
wad powstałych na skutek normalnego zużycia materiałów
wynikających z normalnej eksploatacji.
Wyprodukowano w Polsce
Made in EU
Producent: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. +48 58 669 82 20,
e-mail: [email protected]
www.flowair.com
6. СЕРВИСНОЕ И ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
Условия гарантии и ее ограничения доступны у локального
дистрибьютора.
В случае неисправностей в работе аппарата просим обращаться
к авторизованному сервису производителя.
За эксплуатацию аппарата способами, не
соответствующими его назначению, лицами, не имеющими
соответственного разрешения, а также за недостатки или
ущерб, возникшие на основании этого, производитель не
несет ответственности!
Произведено в Польше
Made in EU
Производитель: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. +48 58 669 82 20,
e-mail: [email protected]
www.flowair.com
www.flowair.com | 13
Page 14
7. CONFORMITY WITH WEEE DIRECTIVE 2012/19/UE
7. ZGODNOŚĆ Z DYREKTYWĄ WEE 2012/19/UE
Running a business without harming the environment and observing
the rules of proper handling of waste electrical and electronic
equipment is a priority for FLOWAIR.
The symbol of the crossed out wheeled bin placed on the
equipment, packaging or documents attached means that the
product must not be disposed of with other wastes. It is the
responsibility of the user to hand the used equipment to a
designated collection point for proper processing. The symbol
means at the same time that the equipment was placed on the
market after August 13, 2005.
For information on the collection system of waste electrical and
electronic equipment, please contact the distributor.
R E M E M B E R :
Do not dispose of used equipment together with other waste! There
are financial penalties for this. Proper handling of used equipment
prevents potential negative consequences for the environment and
human health. At the same time, we save the Earth's natural
resources, reusing resources obtained from the processing of
equipment.
Prowadzenie działalności bez szkody dla środowiska i przestrzeganie
zasad prawidłowego postępowania ze zużytym sprzętem elektrycznym
i elektronicznym to dla firmy FLOWAIR priorytet.
Jako producent takich urządzeń współpracujemy z organizacją Odzysku
Sprzętu Elektrycznego i Elektronicznego z firmą Elektro-System.
Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie,
opakowaniu lub dokumentach do niego dołączonych oznacza,że produktu
nie wolno wyrzucać łącznie z innymi odpadami. Obowiązkiem użytkownika
jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiorki w celu
właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że
sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.
Informacja o systemie zbierania zużytego sprzętu elektrycznego
i elektronicznego.
Mogą Państwo:
oddać elektrośmieci nie wychodząc z domu i nie ponosząc
żadnych kosztow. Electro-System wspolnie z REMONDIS
stworzył usługę bezpłatnego odbioru wielkogabarytowego sprzętu
elektrycznego i elektronicznego. Więcej informacji na stronie
www.decydujesz.pl.
zostawić zużyty sprzęt w sklepie, w ktorym kupowane jest nowe
urządzenie - dotyczy sprzętu tego samego rodzaju i pełniącego tą
samą funkcję.
odnieść zużyty sprzęt do punktu zbierania. Informację o najbliżej
lokalizacji można znaleźć na gminnej stronie internetowej lub
tablicy ogłoszeń urzędu gminy.
zostawić sprzęt w punkcie serwisowym. Jeżeli naprawa sprzętu
jest nieopłacalna lub niemożliwa ze względów technicznych,
serwis jest zobowiązany do nieodpłatnego przyjęcia tego
urządzenia.
P A M I Ę T A J M Y :
Nie wolno wyrzucać zużytego sprzętu łącznie z innymi odpadami! Grożą za
to kary pieniężne. Odpowiednie postępowanie ze zużytym sprzętem
zapobiega potencjalnym negatywnym konsekwencjom dla środowiska
naturalnego i ludzkiego zdrowia. Jednocześnie oszczędzamy naturalne
zasoby naszej Ziemi, wykorzystując powtórnie surowce uzyskane z
przetwarzania sprzętu.
14 | www.flowair.com
Page 15
7. СООТВЕТСТВИЕ ДИРЕКТИВЕ WEEE 2012/19/UE
Ведение бизнеса без ущерба для окружающей среды и соблюдение правил обращения с отходами электрического и электронного
оборудования является приоритетом компании FLOWAIR.
Символ перечеркнутой мусорной корзины, размещенный на оборудовании, упаковке или прилагаемых документах, означает что продукт
нельзя выбрасывать вместе с другими отходами. Пользователь несет ответственность за передачу использованного оборудования в
назначенный пункт сбора для надлежащей обработки. Кроме того, символ означает, что оборудование появилось на рынке после 13
августа 2005 года.
Для получения информации о системе сбора отходов электрического и электронного оборудования свяжитесь с
дистрибьютором.
ПОМНИТЕ:
Не выбрасывайте использованное оборудование вместе с другими отходами! Такое поведение может привести к штрафам. Правильное
обращение с использованным оборудованием предотвращает возможные негативные последствия для окружающей среды и здоровья
человека. В то же время экономим природные ресурсы Земли, повторно используя ресурсы, полученные в результате обработки
оборудования.
www.flowair.com | 15
Page 16
Deklaracja zgodności / Declaration Of Conformity / Декларация о соответствии
FLOWAIR
ul. Chwaszczyńska 135, 81-571 Gdynia
tel. +48 58 669 82 20,
e-mail: [email protected] www.flowair.com
Niniejszym deklarujemy, iż wodne nagrzewnice powietrza / FLOWAIR hereby confirms the heating/cooling unit / Компания
FLOWAIR декларирует, что водяные воздухонагреватели:
LEO COOL L3
LEO COOL XL4
zostały wyprodukowane zgodnie z wymaganiami następujących Dyrektyw Unii Europejskiej /
was produced in accordance to the following Europeans Directives:
1. 2014/30/UE – Kompatybilności elektromagnetycznej / Electromagnetic Compatibility (EMC)
2. 2006/42/WE – Maszynowej / Machinery,,
3. 2014/35/UE – Niskonapięciowe wyroby elektryczne / Low Voltage Electrical Equipment (LVD),
4. 2009/125/WE – Produkty związane z energią / Energy-related products (ErP 2015)
oraz zharmonizowanymi z tymi dyrektywami normami / and harmonized norms ,with above directives / произведены согласно
требованиям Директива Европейского Союза:
PN-EN ISO 12100:2012 Bezpieczeństwo maszyn -- Ogólne zasady projektowania -- Ocena ryzyka i zmniejszanie ryzyka /
Safety Of Machinery - General Principles For Design - Risk Assessment And Risk Reduction /
Безопасность машин – Общие принципы проектировки – Оценка риска и уменьшение риска.
PN-EN 60204-1:2018-12 Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn — Część 1: Wymagania ogólne /
Safety of machinery − Electrical equipment of machines − Part 1: General requirements /
Безопасность машин. Электрооборудование машин и механизмов.
Часть 1. Общие требования.
PN-EN 60034-1:2011 Maszyny elektryczne wirujące – Część 1: dane znamionowe i parametry / Rotating electrical
machines — Part 1: Rating and performance / Вращающиеся электрические машины.
Номинальные данные и характеристики.
PN-EN 61000-6-2:2008 Kompatybilność elektromagnetyczna. Część 6-2: Normy ogólne. Odporność w środowiskach
przemysłowych / Electromagnetic compatibility (EMC). Generic standards. Ressistance to industrial
environments / Электромагнитная совместимость (ЭМС) - Часть 6-2: Общие стандарты Помехоустойчивость для промышленных обстановок.
Gdynia, 16.07.2019
Product Manager
16 | www.flowair.com
Page 17
Model
Item
Symbol
Value
Unit
LEO COOL L3
Heating capacity
P
rated,h
12,4
kW
LEO COOL XL4
24,9
** heating capacity for parameters: inlet water temp. 45°C, water temperature
drop 5°C, room air temp. 20°C.
Model
Item
Symbol
Value
Unit
LEO COOL L3
Cooling capacity
(sensible)
P
rated,c
7,7
kW
LEO COOL XL4
16,3
** cooling capacity for parameters: inlet water temp. 7°C, water temperature
rise 5°C, room air temp. 19°C (wet bulb), 27°C (dry bulb).
Model
Item
Symbol
Value
Unit
LEO COOL L3
Cooling capacity
(latent)
P
rated,c
1,9
kW
LEO COOL XL4
5,15
** cooling capacity for parameters: inlet water temp. 7°C, water temperature
rise 5°C, room air temp. 19°C (wet bulb), 27°C (dry bulb).
Model
Item
Symbol
Value
Unit
LEO COOL L3
Total electric power
input
P
elec
0,34
kW
LEO COOL XL4
0,55
Model
Item
Symbol
Value
Unit
LEO COOL L3
Sound power level
L WA
79,2
dB
LEO COOL XL4
82,6
COMMISSION REGULATION (EU) 2016/2282
Contact details:
FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J., ul. Chwaszczyńska 135, 81-571 Gdynia
Information relevant for disassembly, recycling and/or disposal at end-of-life:
Disassembly should be carried out by a person with appropriate authorizations. After disassembly, waste should be segregated:
housing: made of EPP, ABS plastic – recyclable,
heat exchanger: copper, aluminum, steel - recyclable
fan: dispose of in accordance with the rules for the disposal of electrical equipment"
Unit name: LEO COOL
Capacity control: 3-speed
www.flowair.com | 17
Page 18
18 | www.flowair.com
Page 19
www.flowair.com | 19
Page 20
56073
MT-DTR-LEO-COOL-EN-PL-RU-V2.1
20 | www.flowair.com
Loading...
