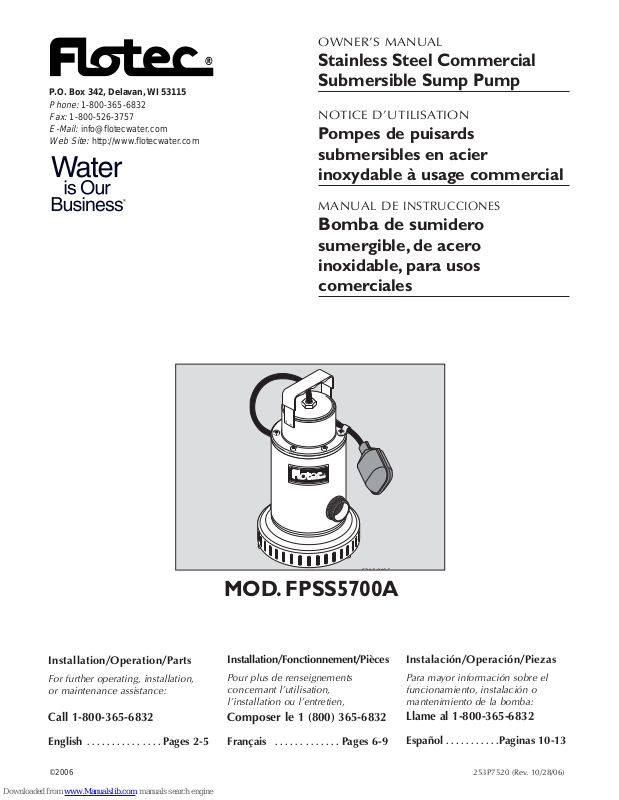

Page 1
OWNER’S MANUAL
Stainless Steel Commercial
Submersible Sump Pump
NOTICE D’UTILISATION
Pompes de puisards
submersibles en acier
inoxydable à usage commercial
MANUAL DE
INSTRUCCIONES
Bomba de sumidero
sumergible, de acero
inoxidable, para usos
comerciales
Installation/Operation/Parts
For further operating, installation,
or maintenance assistance:
Call 1-800-365-6832
English . . . . . . . . . . . . . . . Pages 2-5
Installation/Fonctionnement/Pièces
Pour plus de renseignements
concernant l’utilisation,
l’installation ou l’entretien,
Composer le
1 (800) 365-6832
Français . . . . . . . . . . . . . Pages 6-9
Instalación/Operación/Piezas
Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 1-800-365-6832
Español . . . . . . . . . . .Paginas 10-13
©2006 253P7520 (Rev. 10/28/06)
P.O. Box 342, Delavan,WI 53115
Phone:
1-800-365-6832
Fax:
1-800-526-3757
E-Mail:
Web Site:
http://www.flotecwater.com
MOD. FPSS5700A
®
Page 2
For parts or assistance, call Flotec Customer Service at 1-800-365-6832
General Information 2
DESCRIPTION
This Stainless Steel Submersible Sump Pump is designed for
drainage of sump pits and flooded basements, dewatering
flooded areas, and to provide laundry drainage. Operates
automatically. Has a 115V, 60 Hz., single phase, permanent split
capacitor motor. Pump casing, suction strainer, impeller and shaft
are all stainless steel. Permanently lubricated ball bearings.
Automatic thermal overload protection. Equipped with a 15’ 16/3
grounding-type power cord and tethered float switch.
Non-clog cast stainless steel impeller, ceramic shaft facings, and
stainless steel oil chamber for seal lubrication.
SPECIFICATIONS
Power supply required...................................115V, 60 HZ.
Liquid Temp. Range.......................................32° F to 130° F
(0° C to 54° C)
Dedicated Circuit Requirement (minimum)...15 Amps
Pump Discharge............................................1-1/4” MNPT
Discharge Adapter:........................................1-1/4”FNPT Elbow
UNPACKING AND INSPECTION
Handle with care. Check item received against packing list to be
sure that equipment is correct. Inspect for shipping damage. If
found, file claim with carrier immediately.
GENERAL SAFETY INFORMATION
READ AND FOLLOW SAFETY INSTRUCTIONS!
Electrically powered sump pumps normally give many years of
trouble-free service when correctly installed, maintained, and
used. However, unusual circumstances (interruption of power to
the pump, dirt/debris in the sump, flooding that exceeds the
pump’s capacity, electrical or mechanical failure in the pump,
etc.) may prevent your pump from functioning normally. To
prevent possible water damage due to flooding, consult your
retailer about a secondary AC sump pump, a DC backup sump
pump, and/or a high water alarm. See the “Troubleshooting
Chart” in this manual for information about common sump
pump problems and remedies.
Know the pump application, limitations, and potential hazards.
Disconnect power before servicing.
Release all pressure within system before servicing any
component.
Drain all water from system before servicing.
Secure discharge line before starting pump. An unsecured
discharge line will whip, possibly causing personal injury and/or
property damage.
Check hoses for weak or worn condition before each use,
making certain that all connections are secure.
Periodically inspect sump, pump, and system components. Keep
free of debris and foreign objects. Perform routine maintenance
as required.
Personal Safety:
1. Wear safety glasses at all times when working with pumps.
2. Keep work area clean, uncluttered, and properly lighted –
replace all unused tools and equipment.
3. Keep visitors at a safe distance from work area.
4. Make workshop child-proof – with padlocks, master switches,
and by removing starter keys.
When wiring an electrically driven pump, follow all electrical
and safety codes that apply.
This equipment is only for use on 115 volt (single phase) and is
equipped with an approved 3-conductor cord and 3-prong,
grounding-type plug.
To reduce risk of electric shock, pull plug before
servicing. This pump has not been investigated for use in
swimming pool areas. Pump is supplied with a grounding
conductor and grounding-type attachment plug. Be sure it is
connected only to a properly grounded grounding-type
receptacle. Where a 2-prong wall receptacle is encountered, it
must be replaced with 2 properly grounded 3-prong receptacle
installed in accordance with codes and ordinances that apply.
All wiring should be performed by a qualified electrician.
Make certain power source conforms to requirements of your
equipment.
Protect electrical cord from sharp objects, hot surfaces, oil, and
chemicals. Avoid kinking cord. Replace or repair damaged or
worn cords immediately.
Do not handle pump or pump motor with wet hands or when
standing on wet or damp surface, or in water.
Do not use this pump where fish are present.
Risk of electrical shock. Can burn or kill. If your
basement has water or moisture on floor, do not walk on wet
area until all power has been turned OFF. If shut-off box is in
basement, call electric company or hydro authority to shut-off
service to house, or call your local fire department for
instructions. Remove pump and repair or replace. Failure to
follow this warning can result in fatal electrical shock. Oil on
the pump or in the sump may indicate motor leakage and
electrical shock hazard. Turn OFF power and check pump for
oil leakage from impeller area. Replace pump if it leaks.
NOTE: This unit is not designed for applications involving salt
water or brine! Use with salt water or brine will void warranty.
Pump water only with this pump.
Page 3
Installation 3
Motor Minimum Switch Setting
Full Load Circuit Required
Model HP Amps RPM (Amps) On Off
FPPS5700A 3/4 9.5 3450 15 13-1/2 (33, 7cm) 6-3/4 (17, 2cm)
ELECTRICAL AND SWITCH SPECIFICATIONS
GPH (LPH) of Water @ Total Feet (Meters) of Lift Maximum
Model HP
5’ (1, 5) 10’ (3) 15’ (4, 6) 20’ (6, 1) Lift
FPPS5700A 3/4 5280 (19 986) 4800 (18 169) 4600 (17 412) 3720 (14 081) 42’ (12, 8)
PERFORMANCE
INSTALLATION
1. Install pumps in sump pit with minimum diameter of 14".
Sump depth should be 18". Construct sump pit of tile,
concrete, steel, or plastic. Check local codes for approved
materials.
2. Install pump in pit so that switch operating mechanism has
maximum possible clearance.
3. Pump should not be installed on clay, earth, or sand
surfaces. Clean sump pit of small stones and gravel which
could clog pump. Keep pump inlet screen clear.
NOTE: Do not use ordinary pipe joint compound on plastic
pipe. Pipe joint compound can attack plastics.
4. Install discharge plumbing. Use rigid plastic pipe and wrap
threads with Teflon tape or use Plasto Joint Stik
1
. Screw pipe
into pump hand tight +1-1⁄2 turns.
Risk of flooding. If a flexible discharge hose is
used, make sure pump is secured in sump to prevent
movement. Failure to secure pump may allow pump
movement, switch interference, and prevent pump from
starting or stopping.
5. To reduce motor noise and vibrations, a short length of
rubber hose (1-7/8" I.D., e.g. radiator hose) can be
connected into discharge line near pump using suitable
clamps.
6. Install an in-line check valve to prevent flow backwards
through pump when pump shuts off.
7. Power Supply: Pump is designed for 115 V., 60 Hz.,
operation and requires a minimum 15 amp dedicated
circuit. Both pump and switch are supplied with 3-wire
cord sets with grounding-type plugs. For automatic
operation, switch plug is inserted directly into outlet and
pump plug inserts into opposite end of switch plug. For
manual operation, pump plug is inserted directly into
outlet.
Pump should always be electrically grounded
to a suitable electrical ground such as a grounded water pipe
or a properly grounded metallic raceway, or ground wire
system. Do not cut off round ground pin.
8. If pump discharge line is exposed to sub-freezing
temperature, portion of line exposed must be installed so
any water remaining in pipe will drain to the outfall by
gravity. Failure to do this can cause water trapped in
discharge to freeze, which could result in damage to
pump.
9. After piping and check valve have been installed, unit is
ready for operation.
10. Check operation by filling sump with water and observing
pump operation through one complete cycle.
Failure to make this operational check may lead to improper
operation, premature failure, and flooding.
1
Lake Chemical Co., Chicago, Illinois
OPERATION
Risk of electric shock. Do not handle a pump
or pump motor with wet hands or when standing on wet or
damp surface, or in water.
1. Shaft seal depends on water for lubrication. Do not operate
pump unless it is submerged in water as seal may be
damaged if allowed to run dry.
2. Motor is equipped with automatic reset thermal protector. If
temperature in motor should rise unduly, switch will cut off
all power before damage can be done to motor. When
motor has cooled sufficiently, switch will reset automatically
and restart motor. If protector trips repeatedly, pump should
be removed and checked as to cause of difficulty. Low
voltage, long extension cords, clogged impeller, very low
head or lift, etc., could cause cycling.
3. Pump will not remove all water. If manually operated pump
is operating and suddenly no water comes out discharge
hose, shut OFF unit immediately. Water level is probably
very low and unit has broken prime.
Risk of electric shock. Before attempting to
check why unit has stopped operating, disconnect power from
unit. Do not handle pump with wet hands or when standing
on wet or damp surfaces, or in water.
NOTE: No repair parts available for this pump except a switch.
Replacement switches are designed for universal mounting on
the discharge pipe, not on the pump. Order Switch part
number 1000001334.
For parts or assistance, call Flotec Customer Service at 1-800-365-6832
Page 4
For parts or assistance, call Flotec Customer Service at 1-800-365-6832
TROUBLESHOOTING
NOTE: This pump has no serviceable parts inside case. Opening
case will ruin pump. If obstructions or blockages of impeller
cannot be cleaned out from the outside (for instance, by washing
out with a garden hose), replace pump.
Hazardous voltage; can shock, burn, or kill.
Unplug pump before attempting to clean pump.
SYMPTOM POSSIBLE CAUSE(S) CORRECTIVE ACTION
Pump won’t 1. Blown fuse. 1. If blown, replace with fuse of proper size
start or run 2. Low line voltage 2. If voltage under recommended minimum, check
size of wiring from main switch on property. If OK,
contact power company or hydro authority
3. Defective motor. 3. Replace pump
4. Defective float switch 4. Replace switch
5. Impeller 5. If impeller won’t turn, locate source of binding and clean out
hose or remove
6. Float obstructed 6. Remove obstruction
Pump starts and 1. Backflow of water from piping 1. Install or replace check valve
stops too often 2. Faulty float switch 2. Replace pump
Pump will not 1. Defective float switch 1. Replace switch
shut off 2. Restricted discharge (obstacle in 2. Remove pump and clean pump and piping
piping
3. Float obstructed 3. Remove obstruction
Pump operates 1. Low line voltage 1. If voltage under recommended minimum, check size of wiring
but delivers little from main switch on property. If OK, contact power company or
or no water or hydro authority
2. Something caught in impeller 2. Clean out impeller or replace pump
3. worn or defective parts or 3. Clean out impeller if plugged; otherwise replace pump
plugged impeller
4. Airlock (check valve installed 4. If voltage under recommended minimum, check size of wiring
without vent hole) from main switch on property. If OK, contact power company or
or hydro authority
TROUBLESHOOTING
Troubleshooting 4
Page 5
For parts or assistance, call Flotec Customer Service at 1-800-365-6832
ATTACH ORIGINAL RECEIPT HERE FOR WARRANTY CONSIDERATION.
FLOTEC warrants to the original consumer purchaser (“Purchaser”) of its products that they are free from defects in material or workmanship.
If within twelve (12) months from the date of the original consumer purchase any such product shall prove to be defective, it shall be repaired or
replaced at FLOTEC’s option, subject to the terms and conditions set forth below.Your original receipt of purchase is required to determine
warranty eligibility.
Exceptions to the Twelve (12) Month Warranty
Product Warranty Period
Drill Pump, Pitcher Pump, In-line Water Filter Cartridge 90 days
1/3 HP Submersible Sump Pumps, INTELLIPUMP (Model FP0S1775A)
2 Y ears
Back-up Sump Pump System (Model FP2800DCC)
4" Submersible Well Pumps, 1/2 HP Submersible Sump Pumps
3 Y ears
Models FPSC2200A-10 and FPSC2250A-10
Pre-Charge Water System Tank, Models FPSC3200A-10 and FPSC3250A-10 5 Years
Floodmate®7000 (Model FP0S6000A), Ironmate®(Model FPSC4550A)
Sewage Ejector (Model FPSE3601A), Pedestal Sump Pump (Model FPPSS5000) Lifetime
Utility Pump (Model FPSC1725X), Submersible Sump Pumps (Models FPSC4550A-10 and FPSS5700A)
General Terms and Conditions
Purchaser must pay all labor and shipping charges necessary to replace product covered by this warranty. This warranty shall not apply to
acts of God, nor shall it apply to products which, in the sole judgement of FLOTEC, have been subject to negligence, abuse, accident,
misapplication, tampering, alteration; nor due to improper installation, operation, maintenance or storage; nor to other than normal
application, use or service, including but not limited to, operational failures caused by corrosion, rust or other foreign materials in the system,
or operation at pressures in excess of recommended maximums.
Requests for service under this warranty shall be made by returning the defective product to the Retail outlet or to FLOTEC as soon as
possible after the discovery of any alleged defect.FLOTEC will subsequently take corrective action as promptly as reasonably possible. No
requests for service under this warranty will be accepted if received more than 30 days after the term of the warranty.
This warranty sets forth FLOTEC’s sole obligation and purchaser’s exclusive remedy for defective products.
FLOTEC SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES. IMPLIED WARRANTIES,
INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE, SHALL NOT EXTEND BEYOND THE DURATION OF THE APPLICABLE EXPRESS WARRANTIES PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty
lasts, so the above limitations or exclusions may not apply to you.This warranty gives you specific legal rights and you may also have other
rights which vary from state to state.
FLOTEC • P.O. Box 342 • Delavan,WI U.S.A. 53115
Phone: 1-800-365-6832 • Fax: 1-800-526-3757
E-Mail: [email protected] • Web Site: http://www.flotecwater.com
Warranty 5
Page 6
DESCRIPTION
Cette pompe pour puisard submersible en acier inoxydable à usage
commercial est prévue pour pomper l’eau des puisards, des sous-sols et
des zones inondés, ainsi que les eaux usées des buanderies. Son
fonctionnement est automatique et elle est équipée d’un moteur à
démarrage par condensateur auxiliaire permanent fonctionnant sur le
courant alternatif monophasé de 115 volts, 60 Hz. Le corps de la pompe,
la crépine d’aspiration, l’impulseur et l’arbre sont en acier inoxydable.
Les roulements à billes de cette pompe sont lubrifiés en permanence. Le
moteur comporte un dispositif de protection thermique contre les
surcharges à fonctionnement automatique. Cette pompe est livrée avec
uncordon électrique 16/3 d’une longueur de 4,50 mètres
doté d’un conducteur de mise à la terre et d’un interrupteur à flotteur à
cordon.
Impulseur non obturant en acier inoxydable moulé, surface de l’arbre en
céramique et chambre d’huile en acier inoxydable pour la lubrification
des joints.
CARACTÉRISTIQUES
Courant d’alimentation requis..................115 V, 60 Hz
Plage de température du liquide……....…
0 °C à 54 °C
(32 °F à 130 °F)
Circuit séparé minimum requis ................15 ampères
Refoulement de la pompe .......................1-1⁄4 po MNPT
Adaptateur de refoulement :.....................Coude de 1-1⁄4 po NPTF
1-1⁄4 po NPTM x 1-1⁄2 po NPTF
DÉBALLAGE ET INSPECTION
Ces pompes doivent être manipulées avec précaution. Contrôler tous
les articles reçus par rapport au bordereau pour s’assurer que tout
l’équipement a bien été reçu. S’assurer qu’aucun dommage n’a été
encouru pendant le transport. En cas de dommages, déposer
immédiatement une demande de réclamation auprès du transporteur.
SÉCURITÉ GÉNÉRALE
LIRE TOUTES CES INSTRUCTIONS ET LES SUIVRE!
Si elle est bien installée, bien entretenue et bien utilisée, une
électropompe assure de nombreuses années de service sans entretien.
Toutefois, toutes circonstances inhabituelles (interruption du courant
alimentant la pompe, saletés ou débris dans le puisard, débits de crue
dépassant la capacité de la pompe, pannes électriques ou mécaniques
de la pompe, etc.) peuvent empêcher la pompe de fonctionner
normalement. Pour empêcher les dégâts causés par l’eau suite à une
inondation, s’adresser au détaillant sur la possibilité de poser une
deuxième pompe de puisard fonctionnant sur le courant alternatif ou
une pompe de puisard de secours fonctionnant sur le courant continu
et/ou une alarme de niveau élevé d’eau. Se reporter au «Tableau de
recherche des pannes» de ce Manuel pour plus de renseignements
concernant les problèmes courants des pompes de puisard et leurs
remèdes.
Avant tout, il faut connaître les applications de la pompe, ces limites
et les dangers potentiels que présente son utilisation.
Avant d’intervenir sur la pompe, couper le courant.
Dissiper toute la pression du circuit d’eau avant d’intervenir sur un des
éléments de la pompe.
Vidanger l’eau du circuit avant d’intervenir sur la pompe.
Bien immobiliser la canalisation de refoulement avant de faire
fonctionner la pompe. Une canalisation de refoulement non
immobilisée risque de se déplacer comme un fouet et de causer des
blessures corporelles et/ou des dommages matériels.
Avant chaque utilisation, s’assurer que les tuyaux souples ne
comportent pas de points faibles ni de parties usées et que tous les
raccords sont bien serrés.
Périodiquement, inspecter la pompe et tous les éléments de
l’ensemble. Procéder à un entretien périodique selon le besoin.
Sécurité personnelle :
1 . Lorsque l’on intervient sur une pompe, toujours porter des lunettes
de sécurité.
2 . Toujours garder la zone de travail propre, dégagée et bien éclairée
– Enlever tous les outils et tout l’équipement inutiles.
3 . Les visiteurs doivent se tenir à une distance sécuritaire de la zone
de travail.
4 . Poser des cadenas pour s’assurer que les enfants ne pourront pas
pénétrer dans l’atelier de travail. Poser aussi un interrupteur général
et enlever les clés des démarreurs.
Lorsque l’on câble une pompe électrique, observer tous les codes de
sécurité et de l’électricité applicables.
Cet équipement ne fonctionne que sur le courant 115 volts
(monophasé) et est muni d’un cordon d’alimentation approuvé à 3
conducteurs
et d’une fiche à 3 broches dont une de mise à la terre.
Avant d’intervenir sur la pompe et pour minimiser
les risques de chocs électriques, débra n cher la pompe de la prise de
co u rant. Aucune étude n’a été faite pour savoir si cette pompe
pouvait être utilisée aux alentours des piscines. Cette pompe est livrée
avec un conducteur et une fiche comportant une broche de mise à la
terre. Ne brancher cette fiche que dans une prise de courant
adéquatement mise à la terre. Au cas où l’installation ne comporterait
que des prises de courant à 2 trous, remplacer la prise dans laquelle la
fiche sera branchée par une prise de courant à 3 trous adéquatement
mise à la terre et posée conformément aux Codes et aux décrets
applicables.
Tout le câblage doit être exécuté par un électricien qualifié.
S’assurer que la source du courant est conforme aux caractéristiques
de l’équip ement.
Remplacer immédiatement le cordon s’il est endommagé ou usé.
Ne pas manipuler la pompe ni le moteur de la pompe lorsqu’on a les
mains humides ou lorsqu’on se tient debout sur une surface mouillée,
humide ou dans l’eau.
Ne pas utiliser cette pompe dans un étang à poissons.
Risque de secousses électriques. Risque de brûlures
voire de mort. Si le sol du sous-sol est humide ou couvert d’eau, ne
pas marcher sur cette surface humide tant que toute l’alimentation en
courant électrique n’a pas été interrompue. Si le sectionneur principal
se trouve au sous-sol, appeler la compagnie qui fournit l’électricité
pour lui demander d’interrompre le service parvenant à la maison ou
appeler le service d’incendie local pour plus de renseignements.
Déposer la pompe, la réparer ou la remplacer. On risque d’être
mortellement électrocuté si l’on n’observe pas cet avertissement. De
l’huile sur la pompe ou dans le puisard peut indiquer une fuite du
moteur et présenter des risques de secousses électriques. Couper le
courant et vérifier la pompe à la rech erche de fuites dans la zone de
l’impulseur. Remplacer la pompe si elle fuit.
REMARQUE : Cette pompe n’est pas conçue pour pomper de l’eau
salée ni de la saumure! La garantie sera annulée si cette pompe est
utilisée pour pomper de l’eau salée ou de la saumure.
Ne pomper que de l’eau avec cette pompe.
Pour tout renseignement concernant les pièces ou de l’assistance, appeler le service à la clientèle Flotec en composant le 1 800 365-6832.
Sécurité générale 6
AVERTISSEMENT
AVERTISSEMENT
Page 7
Pour tout renseignement concernant les pièces ou de l’assistance, appeler le service à la clientèle Flotec en composant le 1 800 365-6832.
Installation 7
Charge Circuit Gammes de l’interrupteur
complète requis min.
Modèles ch moteur amps tr/min (Amp) Marche Arrêt
FPPS5700A 3/4 9.5 3450 15 13-1/2 (33, 7cm) 6-3/4 (17, 2cm)
SPÉCIFICATIONS CONCERNANT L’ÉLECTRICITÉ
L/min d’eau à la hauteur totale de refoulement en mètres Hauteur max.
Modèles ch
5’ (1, 5) 10’ (3) 15’ (4, 6) 20’ (6, 1) de refoulement
FPPS5700A 3/4 5280 (19 986) 4800 (18 169) 4600 (17 412) 3720 (14 081) 42’ (12, 8)
RENDEMENT
INSTALLATION
1 . Installer la pompe dans un puisard ayant un diamètre minimum de
35 cm et une profondeur de 46 cm construit avec des carreaux, du
béton, de l’acier ou du plastique. Consulter les codes de la
municipalité pour connaître les matériaux approuvés pouvant être
utilisés.
2 . Installer la pompe dans le puisard de façon que le mécanisme
actionnant l’interrupteur puisse avoir le plus grand dégagement
possible.
3 . Il ne faut pas poser la pompe sur une surface en argile, en terre ou
sablonneuse. Enlever les petites pierres et le gravier du puisard qui
risqueraient de boucher la pompe. La crépine d’admission d’eau
de la pompe doit toujours être dégagée.
R E M A R QUE : Ne pas utiliser de pâte à joint ordinaire pour tuyaux
filetés sur les tuyaux en plastique car cette pâte attaque les plastiques.
4 . Poser la tuyauterie de refoulement. Utiliser un tuyau en plastique
rigide et envelopper les filets avec du ruban d’étanchéité pour
raccords filetés ou utiliser du Plasto Joint Stik
1. Visser bien serré le
tuyau à la main dans la pompe, puis le visser de 1-1⁄2 tour.
Risque d’inondation. Si l’on utilise un tuyau de
refoulement souple, s’assurer que la pompe est bien immobilisée
dans le puisard pour empêcher qu’elle se déplace. Si la pompe n’est
pas bien immobilisée, elle risque de se déplacer, l’interrupteur risque
de se coincer et d’empêcher la pompe de démarrer ou de s’arrêter.
5 . Pour minimiser le bruit du moteur et les vibrations, un petit
morceau de tuyau en caoutchouc (de 1-7⁄8 po de dia. int., une
durite de radiateur, par exemple) peut être posé sur la conduite de
refoulement à l’aide de colliers, près de la pompe.
6 . Poser un clapet anti-retour en ligne pour que l’eau ne retourne pas
dans la pompe lorsqu’elle est arrêtée.
7 . Courant électrique : Cette pompe est conçue pour fonctionner sur
le courant électrique de 115 volts, 60 Hz, et sur un circuit séparé
d’une puissance minimum de 15 ampères. La pompe et
l’interrupteur sont livrés avec des cordons électriques à 3
conducteurs et des fiches du type de mise à la terre. Pour un
fonctionnement automatique, la fiche de l’interrupteur se branche
directement dans la prise de courant et la fiche de la pompe se
branche à l’arrière de la fiche de l’interrupteur. Pour un
fonctionnement manuel, brancher la fiche de la pompe
directement dans la prise de courant.
La pompe doit toujours être raccordée à la terre,
sur un tuyau d’eau mis à la terre, une canalisation métallique
adéquatement mise à la terre ou un circuit électrique adéquatement
mis à la terre, par exemple. Ne jamais couper la broche ronde de
mise à la terre de la fiche.
8 . Si la conduite de refoulement de la pompe est exposée aux
températures de congélation extérieures, la partie exposée doit
être installée de façon que l’eau restant dans le tuyau puisse se
vidanger en retombant par gravité. Si l’on ne respecte pas cette
recommandation, l’eau emprisonnée dans la conduite de
refoulement risque de geler et la pompe risque d’être
endommagée.
9 . Après la pose des conduites et du clapet antiretour, la pompe est
prête à fonctionner.
10 . Vérifier le fonctionnement de la pompe en remplissant le puisard
d’eau et en observant le fonctionnement de la pompe en lui
faisant faire un cycle complet.
Ne pas procéder à cette vérification de fonctionnement
risque de causer un mauvais fonctionnement, une panne prématurée,
voire une inondation.
1Lake Chemical Co., Chicago, Illinois
FONCTIONNEMENT
Risque de secousses électriques. Ne pas toucher à
la pompe ni au moteur de la pompe lorsqu’on a les mains humides
ou lorsqu’on se tient debout sur une surface mouillée, humide ou
dans l’eau.
1 . Le joint de l’arbre dépend de l’eau pour son graissage. Ne pas
utiliser la pompe si elle n’est pas immergée dans l’eau, sinon son
joint sera endommagé si la pompe fonctionne à sec.
2 . Le moteur est équipé d’un protecteur thermique à réarmement
automatique. Si la température devait s’élever anormalement, le
disjoncteur interrompra automatiquement l’arrivée de courant
avant que le moteur soit endommagé. Lorsque le moteur aura
suffisamment refroidi, le disjoncteur se réarmera automatiquement
et le moteur redémarrera. Si le protecteur se déclenche
constamment, sortir la pompe du puisard et en déterminer la
cause. Une tension faible, des cordons prolongateurs trop longs,
un impulseur (roue) colmaté, une capacité ou une hauteur de
refoulement pas suffisante, etc. risquent de causer le
déclenchement du disjoncteur.
3 . La pompe n’enlèvera pas toute l’eau. Si une pompe à commande
manuelle fonctionne et, que tout d’un coup, l’eau ne sort plus par
la conduite de refoulement, arrêter immédiatement la pompe. Le
niveau de l’eau est probablement extrêmement bas et la pompe est
désamorcée.
Risque de chocs électriques. Avant de vérifier
p o u rquoi cette pompe a cessé de fonctionner, interrompre le
courant parvenant à la pompe. Ne pas toucher à la pompe ni au
moteur de la pompe lorsqu’on a les mains humides ou lorsqu’on se
tient debout sur une surface mouillée, humide ou dans l’eau.
REMARQUE : Aucune pièce de rechange pour ces pompes ne sont
disponibles sauf un interrupteur. Les interrupteurs de remplacement
sont conçus pour être installés sur un tuyau de refoulement et non sur
la pompe. Commandez le numéro de pièce d’interrupteur
1000001334.
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Page 8
Pour tout renseignement concernant les pièces ou de l’assistance, appeler le service à la clientèle Flotec en composant le 1 800 365-6832.
DIAGNOSTIC DES PANNES
REM ARQUE : Aucune pièce n’est réparable à l’intérieur du corps de
cette pompe. Ouvrir le corps de la pompe la détruira. S’il est impossible
de dégager de l’extérieur l’impulseur s’il est obstrué, (à l’aide d’un tuyau
d’arrosage, par exemple), remplacer la pompe.
Tension dangereuse : Risque de secousses électriques,
de brûlures, vo ire de mort. Avant d’essayer de nettoyer la pompe, la
débrancher.
S Y M P T Ô M E S CAUSES POSSIBLES R E M È D E S
La pompe ne 1. Le fusible est sauté. 1. Le remplacer par un fusible de bon calibre ou réenclencher le disjoncter.
démarre pas ou 2. Tension de ligne basse. 2. Si la tension est inférieure à celle recommandée, vérifier le
ne fonctionne pas. calibre du câblage du sectionneur principal de la propriété. Si le
calibre du câblage est bon, s’adresser à la compagnie d’électricité.
3. Moteur défectueux. 3. Remplacer la pompe.
4. Interrupteur à flotteur défectueux. 4. Le remplacer.
5. Impulseur. 5. Si l'impulseur ne tourne pas, repérer l'obstruction et la dégager
avec un tuyau ou l'enlever.
6. Flotteur obstrué. 6. Enlever l'obstruction.
La pompe démarre 1. Circulation à contre-courant de 1. Poser un clapet de non retour ou le remplacer.
et s'arrête l'eau dans les tuyauteries.
trop souvent. 2. Interrupteur à flotteur défectueux. 2. Remplacer la pompe.
La pompe ne 1. Interrupteur à flotteur défectueux. 1. Le remplacer.
s'arrête pas. 2. Refoulement obstrué 2. Déposer la pompe et la nettoyer ainsi que la tuyauterie.
(obstruction dans la tuyauterie).
3. Flotteur obstrué. 3. Enlever l'obstruction.
La pompe fonctionne 1. Tension de ligne basse. 1. Si la tension est inférieure à la tension minimum recommandée, vérifier le
mais ne débite pas calibre des fils côté interrupteur principal de la propriété. Si le calibre
d'eau ou très peu des fils est bon, s'adresser à la compagnie d'électricité.
d'eau. 2. Corps étrangers coincés dans l'impulseur. 2. Nettoyer l'impulseur ou remplacer la pompe
3. Pièces usées ou défectueuses 3. Nettoyer l'impulseur s'il est bouché; sinon, remplacer la pompe.
Pièces usées ou défectueuses
4. Bouchon d’air ( clapet de non retour 4. Si la tension est inférieure à la tension minimum recommandée,
posé sans trou d'aération). vérifier le calibre des fils côté interrupteur principal de la propriété.
Si le calibre des fils est bon, s'adresser à la compagnie d'électricité.
DIAGNOSTIC DES PANNES
Diagnostic des pannes 8
AVERTISSEMENT
Page 9
Pour tout renseignement concernant les pièces ou de l’assistance, appeler le service à la clientèle Flotec en composant le 1 800 365-6832.
ATTACHER LE REÇU D'ORIGINE ICI À DES FINS DE GARANTIE
FLOTEC garantit à l’acheteur-utilisateur initial de ses produits (“Acheteur”) contre tout défaut de fabrication et de matériaux.
Tout produit reconnu défectueux dans les douze (12) mois qui suivent la date d’achat d’origine sera remplacé ou réparé à la discrétion de
FLOTEC, selon les conditions stipulées ci-dessous.La preuve d’achat est exigée pour déterminer l’admissibilité à la garantie.
Exceptions à la garantie de douze (12) mois
Produits Période de garantie
Pompe adaptable sur perceuse, pompe d’amorçage, cartouche de filtre à eau en ligne 90 jours
Pompes submersibles de puisard INTELLIPUMP, de 1/3 ch (Modèle FP0S1775A)
2 ans
Système de pompage de secours de puisard de soutien (Modèle FP2800DCC)
Pompes submersibles pour puits de 4 pouces, Pompes submersibles de puisard de 1/2 ch
3 ans
Modèles FPSC2200A-10 et FPSC2250A-10
Réservoirs préchargés de système d’eau, Modèles FPSC3200A-10 et FPSC3250A-10 5 ans
Floomate®7000 (Modèle FP0S6000A), Ironmate®(Modèle FPSC4550A)
Éjecteur d’eaux d’égout (Modèle FPSE3601A), Pompe sur colonne de puisard À vie
(Modèle FPPSS5000) Pompe à usage général (Modèle FPSC1725X),
Pompes submersible de puisard (Modèles FPSC4550A-10 et FPSS5700A)
Conditions générales
L’Acheteur s’engage à payer tous les frais de main-d’œuvre et d’expédition nécessaires au remplacement du produit couvert par la garantie. Cette garantie ne couvrira pas les cas de force majeure, et ne s’appliquera pas aux produits qui, du seul avis de FLOTEC, ont fait l’objet de négligence, d’utilisation abusive ou incorrecte, d’accident, de modification ou d’altération ; ni aux produits qui n’ont pas été installés,
utilisés, entreposés ou entretenus correctement ; ni à ceux qui n’ont pas été utilisés ou entretenus normalement, y compris, mais sans s’y
limiter, aux produits ayant des pannes de fonctionnement causées par la corrosion, la rouille ou autre corps étranger dans le système, ou
à des produits ayant fonctionné à des pressions dépassant la limite maximale recommandée.
Les demandes de service en vertu de la présente garantie seront faites en retournant le produit défectueux au détaillant ou à FLOTEC dès la
découverte de tout défaut allégué.FLOTEC prendra alors les mesures correctives aussi rapidement qu’il est raisonnablement possible.Aucune
demande de service en vertu de la présente garantie ne sera acceptée si elle est reçue plus de 30 jours après l’expiration de la dite garantie.
La présente garantie énonce la totalité des obligations de FLOTECet le seul recours possible de l’Acheteur dans le cas de produits défectueux.
FLOTEC NE SERA TENU RESPONSABLE D’AUCUN DOMMAGE INDIRECT, ACCIDENTEL OU FORTUIT QUEL QU’IL SOIT.
LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE.LES GARANTIES
IMPLICITES, Y COMPRIS, MAIS SANS S’Y LIMITER, LES GARANTIES IMPLICITES AYANT TRAIT À LA COMMERCIABILITÉ ET À
L’ADAPTATION À UN USAGE PARTICULIER, NE DÉPASSERONT PAS LA DURÉE DES GARANTIES EXPRESSES APPLICABLES STIPULÉES DANS LES PRÉSENTES.
Certaines provinces n’autorisent pas d’exclure ou de limiter les dommages fortuits ou indirects ou de limiter la durée d’une garantie implicite ; il se peut donc que les limitations ou exclusions ci-dessus ne s’appliquent pas à votre cas. La présente garantie vous donne des droits
juridiques spécifiques et vous pouvez en avoir d’autres qui varient d’une province à l’autre.
FLOTEC • P.O. Box 342 • Delavan,WI U.S.A. 53115
Téléphone: 1-800-365-6832 • Télécopieur: 1-800-526-3757
Courrier électronique: [email protected] • Site Web: http://www.flotecwater.com
Garantie 9
Page 10
Información 10
DESCRIPCIÓN
Esta Bomba de acero inoxidable, sumergible, de sumidero ha sido
diseñada para drenar pozos de recogida y sótanos inundados, extraer el
agua de zonas inundadas y proporcionar un desagüe para lavaderos.
Funciona automáticamente. Posee un motor monofásico de 115 V, 60
Hz, con condensador auxiliar permanente. La envoltura de la bomba, la
cesta de aspiración, el impulsor y el eje son de acero inoxidable. Los
cojinetes de bola de lubricación permanente nunca requieren
lubricación. Con protección automática contra sobrecarga térmica. La
unidad viene equipada con un cordón eléctrico 16/3, de 4,5 metros de
largo, con puesta a tierra y un interruptor de flotador anclado.
Impulsor de acero inoxidable moldeado, anti-obstrucciones, eje con
superficie de cerámica y cámara de aceite de acero inoxidable para
lubricación del sello.
ESPECIFICACIONES
Fuente de alimentación ...........................................115 V, 60 Hz
Gama de temperatura del líquido.............................32° F a 130° F
(0° C to 54° C)
Requisito de circuito dedicado (mínimo) .................15 amperios
Descarga de la bomba..............................................1-1⁄4” MNPT
Adaptador de descarga:............................................Codo macho
de 1-1⁄4” NPT 1-1⁄4” NPT macho x 1-1⁄2” NPT hembra
DESEMPAQUE E INSPECCIÓN
Manéjelo con cuidado. Inspeccione las piezas recibidas con la lista de
embalaje para asegurarse de que haya recibido todo el equipo.
Verifique que no haya averías de envío. Si encuentra alguna, envíe un
reclamo a la empresa de transportes inmediatamente.
INFORMACIÓN GENERAL SOBRE LA
SEGURIDAD
ES IMPORTANTE LEER Y CUMPLIR CON LAS
INSTRUCCIONES DE SEGURIDAD.
Las bombas de sumidero eléctricas por lo regular duran muchos años
sin problemas de servicio, cuando son instaladas, mantenidas y usadas
correctamente. Sin embargo, las situaciones inusuales (interrupción del
suministro eléctrico que va a la bomba, tierra o suciedad en el
sumidero, inundación superior a la capacidad de la bomba, fallas
eléctricas y mecánicas, etc.), pueden impedir que su bomba funcione
como acostumbra.
Para evitar posibles daños ocasionados por inundación de agua,
consulte a su representante de ventas sobre la instalación de una bomba
de sumidero secundaria de CA, una bomba de sumidero de respaldo de
CC, y/o una alarma de alto nivel de agua. Consulte la “Tabla de
localización de fallas” contenida en este manual para información sobre
problemas comunes de la bomba de sumidero y sus soluciones.
Infórmese sobre los usos, las limitaciones y los posibles riesgos de la
bomba.
Desconecte la energía eléctrica antes de efectuar reparaciones.
Alivie toda la presión dentro del sistema antes de reparar cualquier
componente.
Drene toda el agua del sistema antes de efectuar reparaciones.
Asegure bien la tubería de descarga antes de poner en marcha la
bomba. Una tubería de descarga que no esté bien segura puede
moverse y causar lesiones personales y/o daños materiales.
Antes de cada uso, verifique si las mangueras están débiles o gastadas,
asegurándose de que todas las conexiones estén firmes.
Inspeccione periódicamente el sumidero, la bomba y los componentes
del sistema. Manténgala limpia de basuras y objetos extraños. Realice el
mantenimiento de rutina como sea necesario.
Seguridad Personal:
1. Use lentes protectores en todo momento cuando trabaje en la
bomba.
2. Mantenga el lugar de trabajo limpio, despejado y debidamente
iluminado - guarde todas las herramientas y el equipo que no se use.
3. Mantenga a los visitantes a una distancia segura del lugar de trabajo.
4. Asegúrese de que su taller sea a prueba de niños - con candados,
interruptores maestros y sacando las llaves del arrancador.
Cuando instale el cableado de una bomba accionada eléctricamente,
cumpla con todos los códigos eléctricos y de seguridad que
correspondan.
Esta bomba solamente se puede usar con corriente de 115 voltios
(monofásica) y está equipada con un cordón aprobado de 3
conductores y 3 clavijas, del tipo de puesta a tierra.
Para reducir el riesgo de choque eléctrico,
desenchufe la bomba antes de repararla. No se ha comprobado aún si
esta bomba pueda ser usada en albercas. La bomba es suministrada con
un conductor de puesta a tierra y un enchufe del tipo de puesta a tierra.
Asegúrese de que sea conectado solamente a un tomacorriente puesto a
tierra, del tipo de puesta a tierra. Si el tomacorriente mural es del tipo
para 2 clavijas, éste debe ser reemplazado por dos tomacorrientes de 3
clavijas, debidamente puestos a tierra e instalados conforme a los
códigos y reglamentos que correspondan.
Todo el cableado debe ser efectuado por un electricista competente.
Asegúrese de que la fuente de alimentación cumpla con los requisitos
de su equipo.
Proteja el cordón eléctrico contra objetos afilados, superficies calientes,
aceite y productos químicos. Evite que se enrede. Reemplace o repare
inmediatamente un cordón que esté dañado o gastado.
No manipule la bomba o el motor de la bomba con las manos mojadas
o cuando esté parado en suelo húmedo o mojado o en el agua.
No use esta bomba en un estanque para peces.
Riesgo de descarga eléctrica. Puede producir
quemaduras o muerte. Si su sótano tiene agua o humedad en el piso,
no camine en el lugar mojado hasta que no haya cortado toda la
energía eléctrica. Si la llave de paso está en el sótano, llame a la
compañía de energía o a la compañía de electricidad para cortar el
servicio a su casa o llame al departamento de bomberos de su localidad
para solicitar instrucciones. Saque la bomba y repárela o reemplácela.
El incumplimiento de esta advertencia puede resultar en un choque
eléctrico mortal. Aceite en la bomba o en el sumidero puede ser
indicación de fugas en el motor y peligro de choque eléctrico. Apague
la corriente e inspeccione la bomba para asegurarse de que no haya
fugas de aceite desde la zona del impulsor. Cambie la bomba si tiene
fugas.
NOTA: Esta unidad no ha sido diseñada para uso con agua salada o
salubre.
El uso con agua salada o salubre anulará la garantía.
Bombee solamente agua con esta bomba.
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
ADVERTENCIA
ADVERTENCIA
Page 11
Instalatión 11
Amperios con Exigencias Ajuste del Interruptor
el motor a mínimas del
Modelo H P plena carga rpm circuito amperios S í N o
FPPS5700A 3/4 9.5 3450 15 13-1/2 (33, 7cm) 6-3/4 (17, 2cm)
ESPECIFICACIONES SOBRE LA ELECTRICIDAD Y LOS INTERRUPTORES
L/min. de agua a altura total en metros Cierre
Modelo H P
5’ (1, 5) 10’ (3) 15’ (4, 6) 20’ (6, 1)
FPPS5700A 3/4 5280 (19 986) 4800 (18 169) 4600 (17 412) 3720 (14 081) 42’ (12, 8)
RENDIMIENTO
INSTALACIÓN
1. Instale las bombas en un pozo de recogida con un mínimo de 30
cm. de diámetro. El sumidero debe tener 46 cm. de profundidad.
Construya el pozo de recogida de losetas, hormigón, acero o de
plástico. Consulte los códigos locales para obtener información
sobre los materiales aprobados para esa finalidad.
2. Instale la bomba en el pozo de manera que el mecanismo de
operación del interruptor tenga el mayor juego posible.
3. La bomba no debe ser instalada en arcilla, tierra o superficies
arenosas. Saque las piedritas y arenillas que pueda haber en el pozo
del sumidero pues pueden obstruir la bomba. Mantenga limpio el
filtro de admisión de la bomba.
NOTA: No use compuestos para juntas de tubería en las tuberías de
plástico. Los compuestos de juntas de tubería pueden dañar el plástico.
4. Instale la tubería de descarga. Use tubería de plástico duro y cubra
las roscas con cinta de Teflón o Plasto Joint Stik1. Enrosque la
tubería en la bomba a mano, y después apriétela 1-1⁄2 vuelta.
Riesgo de inundación. Si se usa una manguera de
descarga flexible, asegúrese de que la bomba esté bien inmovilizada
para que no pueda moverse dentro del sumidero. Si la bomba no está
bien firme puede moverse y causar interferencia con el interruptor e
impedir que la bomba se ponga en marcha o se detenga.
5. Para reducir el ruido y las vibraciones del motor, se puede conectar
un pedazo corto de manguera de goma de un diámetro exterior de
(1-7⁄8”), (por ej. manguera de radiador) a la tubería de descarga
cerca de la bomba, utilizando abrazaderas convenientes.
6. Instale una válvula de retención en línea para evitar retroflujo a
través de la bomba cuando la bomba se apague.
7. Suministro de corriente: La bomba ha sido diseñada para una
operación de 115 v, 60 Hz, y requiere un circuito dedicado con un
mínimo de 15 amperios. Tanto la bomba como el interruptor vienen
con juegos de cordones trifilares con enchufes para conexión a
tierra. Para un funcionamiento automático, el interruptor de enchufe
se debe introducir directamente en el tomacorriente y el enchufe de
la bomba se debe introducir en el extremo opuesto del interruptor
de enchufe. Para un funcionamiento manual, el enchufe de la
bomba se debe introducir directamente en el tomacorriente.
La bomba siempre debe ser puesta a tierra en una
masa eléctrica adecuada tal como una tubería de agua conectada a
tierra, un conducto metálico debidamente puesto a tierra o un sistema
de hilos de puesta a tierra. No corte la clavija redonda de puesta a
tierra.
8. Si la tubería de descarga de la bomba está expuesta a temperaturas
exteriores inferiores al punto de congelación, la porción expuesta
de la tubería debe ser instalada de manera que toda agua que
quede en la tubería se drene por gravedad hacia la descarga. El
incumplimiento de esto puede causar que el agua atrapada en la
tubería de descarga se congele, lo cual podría resultar en daño para
la bomba.
9. Después de que se ha instalado la tubería y la válvula de retención,
la bomba está lista para su funcionamiento.
10. Verifique el funcionamiento de la bomba, llenando el sumidero con
agua y haciendo funcionar la bomba a través de un ciclo completo.
El incumplimiento de esta verificación del funcionamiento puede
resultar en funcionamiento impropio, falla prematura e inundación.
1Lake Chemical Co., Chicago, Illinois
FUNCIONAMIENTO
Riesgo de choque eléctrico. No manipule la bomba
ni el motor de la bomba con las manos mojadas o cuando esté parado
en suelo húmedo, mojado o en el agua.
1. La junta del eje depende del agua para su lubricación. No haga
funcionar la bomba a menos que esté sumergida en agua ya que la
junta puede dañarse si se hace trabajar en seco.
2. El motor está equipado con un protector contra sobrecargas térmicas
de reposición automática. Si la temperatura en el motor se elevara
indebidamente, el interruptor puede cortar toda la energía antes de
que se produzca daño al motor. Cuando el motor se haya enfriado
suficientemente, el interruptor se reposicionará automáticamente y el
motor volverá a ponerse en marcha. Si el protector se dispara
repetidamente, la bomba debe ser sacada y revisada para verificar
cuál es el problema. Baja tensión, cordones de extensión largos,
impulsor obstruido, altura o descarga muy baja, etc., pueden causar
el ciclaje.
3. La bomba no saca toda el agua. Si la bomba de operación manual
está funcionando y repentinamente no sale agua por la manguera de
descarga, apague la bomba inmediatamente. El nivel del agua
probablemente es demasiado bajo y la bomba se ha descebado.
Riesgo de choque eléctrico. Antes de intentar revisar
por qué la bomba ha dejado de funcionar, desconecte la energía
eléctrica. No manipule la bomba con las manos mojadas o cuando esté
parado en superficies húmedas, mojadas o en el agua.
NOTA: No hay repuestos disponibles para la reparación de estas
bombas, a excepción de los interruptores. Los interruptores de repuesto
han sido diseñados para una instalación de tipo universal en la tubería
de descarga, no en la bomba. Encargar el Interruptor, repuesto número
1000001334.
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Page 12
LOCALIZACIÓN DE FALLAS
NOTA: Esta bomba no tiene partes que se pueden reparar dentro de la
caja. La apertura de la caja estropeará la bomba. Si las obstrucciones o
bloqueos del impulsor no se pueden limpiar desde el exterior (por
ejemplo lavándolo con una manguera de jardín), cambie la bomba.
Tensión peligrosa, puede resultar en choques
eléctricos, quemaduras o muerte. Desenchufe la bomba antes de tratar
de limpiarla.
SÍNTOMA POSIBLE(S) CAUSA ( S ) ACCIÓN CORRECTIVA
La bomba no 1. Fusible quemado 1. Si se quema, cámbielo por un fusible del tamaño adecuado
arranca o no 2. Tensión de línea baja 2. Si la tensión está por debajo del mínimo recomendado, verifique el tamaño
marcha de los cables desde el interruptor principal en la propiedad. Si es el correcto,
comuníquese con la empresa de energía o de servicios eléctricos
3. Motor defectuoso 3. Cambie la bomba
4. Interruptor de flotador defectuoso 4. Cambie el interruptor
5. Impulsor 5. Si el impulsor no gira, ubique la fuente del problema y limpie con una
manguera o sáquelo
6. Flotador obstruido 6. Saque la obstrucción
La bomba arranca y 1. Reflujo de agua desde las tuberías 1. Instale o cambie la válvula de retención
se detiene con 2. Interruptor de flotador defectuoso 2. Cambie el interruptor
demasiada frecuencia
La bomba no 1. Interruptor de flotador defectuoso 1. Cambie el interruptor
se apaga 2. Descarga restringida 2. Saque la bomba y limpie la bomba y las tuberías
(obstáculo en las tuberías)
3. Flotador obstruido 3. Saque la obstrucción
La bomba funciona 1. Tensión de línea baja 1. Si la tensión está por debajo del mínimorecomendado, verifique el tamaño
pero entrega poco de los cables desde el interruptor principal en la propiedad. Si es el correcto,
nada de agua comuníquese con la empresa de energía o de servicios eléctricos
2. Algo está atascado en el impulsor 2. Limpie el impulsor o cambie la bomba
3. Partes desgastadas o defectuosas 3. Limpie el impulsor si está tapado, de otro modo, cambie la bomba
o impulsor tapado
4. Bolsa de aire ( válvula de retención 4. Si la tensión está por debajo del mínimo recomendado, verifique el tamaño
instalada sin un orificio de ventilación) de los cables desde el interruptor principal en la propiedad. Si es el correcto,
comuníquese con la empresa de energía o de servicios eléctricos
LOCALIZACIÓN DE FALLAS
Localización de fallas 12
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
ADVERTENCIA
Page 13
ADHÍERA AQUÍ EL RECIBO ORIGINAL PARA VALIDACION DE GARANTÍA
FLOTEC garantiza al comprador consumidor original (“Comprador”) de sus productos, que éstos se encuentran libres de defectos de material o mano de obra
.
Si dentro de los doce (12) meses de la fecha original de la compra cualquiera de los productos demostrara estar defectuoso, el mismo será reparado o reemplazado, a opción de FLOTEC con sujeción a los términos y condiciones expuestos a continuación.Se requiere su recibo original de compra para determinar si se
encuentra bajo garantía.
Excepciones a la Garantía por Doce (12) Meses
Producto Período de garantía
Bomba a taladro, Bomba a émbolo,
90 días
Cartucho del filtro de agua en línea
Bombas de sumidero sumergibles INTELLIPUMP de
1/3 HP (Modelo FP0S1775A) 2 años
Sistema de bomba de sumidero de respaldo (Modelo FP2800DCC)
Bombas de pozo sumergibles de 4"
Bombas de sumidero sumergibles de 1/2 HP 3 años
Modelos FPSC2200A-10 y FPSC2250A-10
Tanque precargado del sistema de agua
5 años
Modelos FPSC3200A-10 y FPSC3250A-10
Floodmate
®
7000 (Modelo FP0S6000A)
Ironmate
®
(Modelo FPSC4550A)
Eyector de aguas residuales (Modelo FPSE3601A) De por vida
Bomba de pedestal para sumidero (Modelo FPPSS5000)
Bomba para uso general (Modelo FPSC1725X)
Bombas de sumidero sumergible (Modelos FPSC4550A-10 y FPSS5700A)
Términos y Condiciones Generales
El comprador debe pagar todos los gastos de mano de obra y transporte necesarios para reemplazar el producto cubierto por esta garantía. Esta garantía no
se aplicará a hechos de fuerza mayor, ni se aplicará a los productos que, a juicio exclusivo de FLOTEC, hayan sido objeto de negligencia, abuso, accidente,
aplicaciones contraindicadas, manejo indebido, alteraciones; ni debido a instalación, funcionamiento, mantenimiento o almacenaje incorrectos; ni a ninguna
otra cosa que no sea su aplicación, uso o servicio normales, incluyendo, pero no limitado a, fallas operacionales causadas por corrosión, oxidación u otros
elementos extraños en el sistema, o funcionamiento a presión por encima del máximo recomendado.
Los pedidos de servicio bajo los términos de esta garantía serán efectuados mediante la devolución del producto defectuoso al Vendedor o a FLOTEC, tan
pronto como sea posible, después de localizado cualquier supuesto defecto. FLOTEC tomará luego acción correctiva, tan pronto como sea razonablemente
posible. Ningún pedido de ser vicio bajo esta garantía será aceptado si se recibe más de 30 días después del término de la garantía.
Esta garantía establece la obligación única de FLOTEC y el remedio exclusivo del comprador en el caso de productos defectuosos.
FLOTEC NO SERÁ RESPONSABLE POR NINGÚN DAÑO CONSECUENTE, INCIDENTAL O CONTINGENTE DE NINGUNA NATURALEZA.
LAS GARANTÍAS ANTERIORES SON EXCLUSIVAS Y REEMPLAZAN CUALESQUIERA OTRAS GARANTÍAS EXPRESAS. LAS GARANTÍASIMPLÍCITAS,
INCLUYENDO, PERO NO LIMITADAS A, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y APTITUD PARA UN PROPÓSITO EN PARTICULAR, NO
DEBERÁN EXCEDER EL PERÍODO DE DURACIÓN DE LAS GARANTÍAS EXPRESAS APLICABLES AQUÍ PROVISTAS.
Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes ni las limitaciones respecto a la duración de garantías implícitas;
de modo que las limitaciones o exclusiones precedentes pueden no aplicarse en su caso.Esta garantía le concede derechos legales específicos. Usted puede tener, además, otros derechos que varían de un estado a otro.
FLOTEC • P.O. Box 342 • Delavan,WI U.S.A. 53115
Teléfono:1-800-365-6832 • Fax: 1-800-526-3757
e-Mail (correo electrónico): [email protected] • Dirección web:http://www.flotecwater.com
Garantia 13
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
Page 14
14
Page 15
15
Page 16
Loading...
