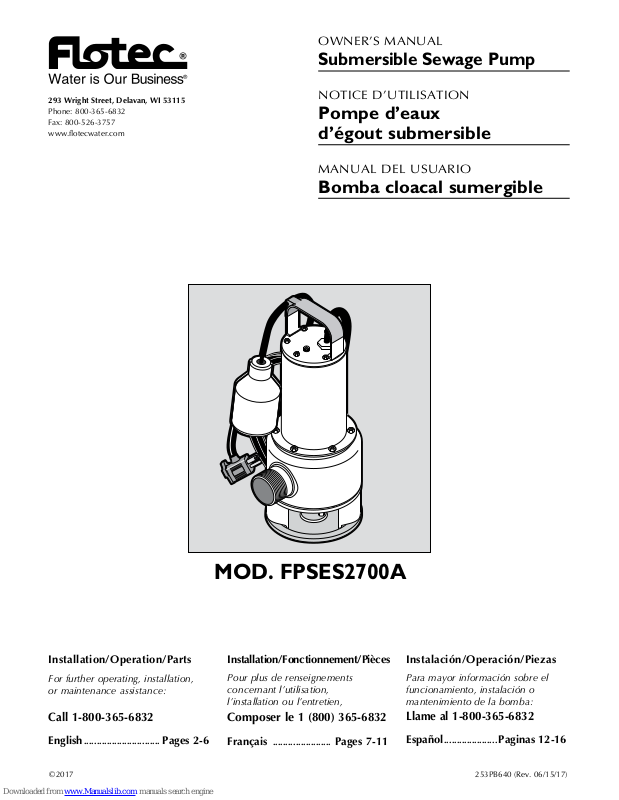

Page 1
OWNER’S MANUAL
Submersible Sewage Pump
293 Wright Street, Delavan, WI 53115
Phone: 800-365-6832
Fax: 800-526-3757
www.flotecwater.com
NOTICE D’UTILISATION
Pompe d’eaux
d’égout submersible
MANUAL DEL USUARIO
Bomba cloacal sumergible
Installation/Operation/Parts
For further operating, installation,
or maintenance assistance:
Call 1-800-365-6832
English .............................. Pages 2-6
©2017 253PB640 (Rev. 06/15/17)
MOD. FPSES2700A
Installation/Fonctionnement/Pièces
Pour plus de renseignements
concernant l’utilisation,
l’installation ou l’entretien,
Composer le
Français ....................... Pages 7-11
1 (800) 365-6832
Instalación/Operación/Piezas
Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 1-800-365-6832
Español ..................... Paginas 12-16
Page 2
Safety 2
READ AND FOLLOW
SAFETY INSTRUCTIONS!
This is the safety alert symbol. When you see this
symbol on your pump or in this manual, look for one of
the following signal words and be alert to the potential for
personal injury:
warns about hazards that will cause serious
personal injury, death or major property damage if
ignored.
personal injury, death or major property damage if
ignored.
minor personal injury or property damage if ignored.
The label NOTICE indicates special instructions which are
important but not related to hazards.
Carefully read and follow all safety instructions in this
manual and on pump.
Keep safety labels in good condition.
Replace missing or damaged safety labels.
NOTICE: Pump must be installed in a vertical position
only. Installing pump in any other position will void
warranty.
To avoid serious injury and/or property damage, read these
rules and instructions carefully.
Check your local codes before installing. You must comply
with local codes, the National Electrical Code (NEC) in the
United States or the Canadian Electrical Code (CEC), as
applicable.
warns about hazards that can cause serious
warns about hazards that will or can cause
Vent sewage or septic tank according to local codes.
In the United States, do not install pump in any location
classified as hazardous by National Electrical Code, ANSI/
NFPA 70-1984.
Pump normally runs hot. To avoid burns when servicing
pump, allow it to cool for 20 minutes after shut-down
before handling it.
Do not run pump dry. Dry running can overheat pump
and will void warranty.
Pump is permanently lubricated. No oiling or greasing is
required in normal operation.
Hazardous voltage. Can shock, burn, or
cause death.
During operation the pump is in water. To avoid fatal
shocks, proceed as follows if pump needs servicing:
A. Ground pump according to all applicable codes and
ordinances.
B. Disconnect power to outlet box or circuit breaker
before servicing.
C. To reduce risk of electric shock, take care when
changing fuses or resetting circuit breaker. Do not
stand in water when working on control box or with
circuit breaker.
D. When using cord and plug, plug into a grounded outlet
only. When wiring to a system control, connect pump
ground lead to system ground.
California Proposition 65 Warning
chemicals known to the State of California to cause cancer, birth defects or other reproductive harm.
This product and related accessories contain
PERFORMANCE CHART
Model 5’ 10’ 15’ 20’ 25’
FPSES2700A 6,960 5,580 4,440 3,360 2,220
SPECIFICATIONS
Model HP Volts Phase
FPSES2700A 3/4 115 1 12.0 15 2” 2” 21” 13”
NOTICE: For continuous duty, pump must be fully submerged in liquid with a maximum temperature of 130° F (54° C).
DIMENSIONS
Model Operation Base
FPSES2700A Automatic 304SS 304SS 304SS 304SS 16” 9-1/2” 20’ 24 Lb.
For parts or assistance, call Flotec Customer Service at 1-800-365-6832
Max Load
Amps
Pump Material
GPH of Water at Total Feet of Head
Individual Branch Circuit
Required (Amps)
Impeller
Discharge
NPT
Dimensions
Solids
Handling
Capability
Length Wt.Housing Cover Height Diameter
Cord
On
Point
Off
Point
Page 3
Installation 3
INSTALLATION
Risk of electrical shock. Can burn or kill.
Do not lift pump by power cord. See “Lifting Pump” and
Figure 1.
NOTE: Install pump on a hard, level surface (cement,
asphalt, etc.). Never place pump directly on earth, clay, or
gravel surfaces. Basin must be at least 18” in diameter and
30” deep.
Risk of electrical shock. Can burn or kill. Do
not lift pump by power cord.
This pump is designed for use in a residential sewage or
septic system only. Use only within design parameters.
NOTICE: This unit is not designed as a waterfall or fountain
pump, or for applications involving salt water or brine! Use
with waterfalls, fountains, salt water or brine will void
warranty.
Do not use where water recirculates.
Not designed for use as a swimming pool drainer.
NOTICE: The oil-filled motor was not designed for use
in water containing fish. Do not use this pump in water
with fish present.

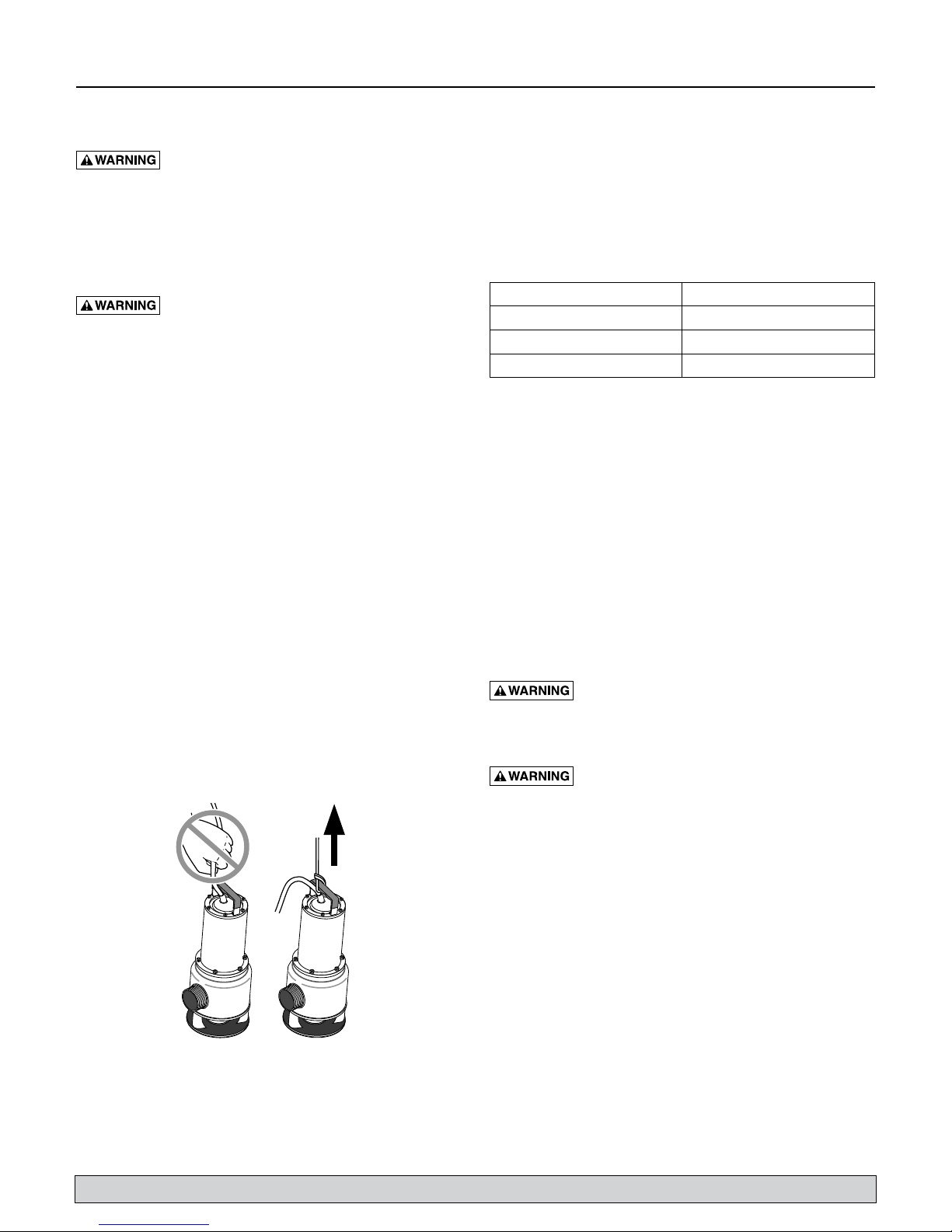

Lifting Pump
1. Use handle on top of pump for all lifting/lowering of
pump. Disconnect power to pump before doing any
work on pump or attempting to remove pump from
sump.
2. Attempting to lift or support pump by power cord can
damage cord and cord connections.
3. Cord may pull apart, exposing bare wires with
possibility of fire or electrical shock.
4. Lifting or supporting pump by power cord will void
warranty.
Figure 1
Piping
Piping must not be smaller than pump discharge.
The rate of flow in the discharge pipe must keep any solids
present in suspension in the fluid. To meet minimum flow
requirements of 2 feet per second (61 cm/sec) in discharge
line, size pipe as follows:
TABLE I
For A Pipe Size of: Minimum Flow Rate is:
2” (51mm) 21 GPM (79.5 L/M)
2-1/2” (64 mm) 30 GPM (113.5 L/M)
3” (76mm) 48 GPM (182 L/M)
Use a 2” (51 mm) minimum check valve in pump
discharge to prevent backflow of liquid into sump basin.
The check valve should be a free flow valve that will easily
pass solids. Be sure check valve installation complies with
local codes.
NOTICE: For best performance of check valve when
handling solids, do not install it with discharge more than
45° above the horizontal. Do not install check valve in a
vertical position as solids may settle in valve and prevent
opening on startup.
Drill a 3/16” (5 mm) hole in discharge pipe about 1 to 2”
(25-50 mm) above pump discharge connection (but below
check valve) to prevent airlocking the pump.
ELECTRICAL
Risk of electrical shock and fire. Be sure that
power supply information (Voltage/Hertz/Phase) on pump
motor nameplate matches incoming power supply exactly.
Install pump according to all electrical codes that apply.
Hazardous voltage. Can shock, burn, or
cause death. When installing, operating, or servicing this
pump, follow safety instructions below.
1. DO NOT splice the power cord, submerge electrical
cord plug, or use extension cords.
2. DO NOT handle or service pump while it is connected
to power supply.
3. DO NOT operate pump unless it is properly grounded.
Power cord is a 3-wire conductor with 3-prong
grounding-type plug. Do not modify cord or plug.
When using with plug-in receptacle, plug pump into
a 3-wire, grounded, grounding-type receptacle only.
Connect pump according to all applicable codes.
For automatic operation, plug or wire pump into an
automatic float switch or pump controller. For continuous
operation, plug directly into an electrical outlet or wire
directly into switch box. Connect pump to its own
individual branch circuit with nothing else on the circuit.
For fuse/circuit breaker requirements see “Specifications”
on Page 1.
For parts or assistance, call Flotec Customer Service at 1-800-365-6832
Page 4
Operation / Maintenance 4
OPERATION
The automatic overload protector in the motor will protect
motor from burning out due to over heating/overloading.
When motor cools down, protector automatically resets
and starts motor.
If overload trips frequently, check for cause. It could be
a stuck impeller, wrong/low voltage, or electrical failure
in motor. If an electrical failure in the motor is suspected,
have it serviced by a competent repairman.
NOTICE: Do not allow pump to run in a dry sump. It will
void the warranty and may damage the pump.
Pump is permanently lubricated. No oiling or greasing is
required.
MAINTENANCE
Hazardous voltage. Can shock, burn,
or cause death. Before removing pump from basin for
service, always disconnect electrical power to pump and
control switch.
After removing basin cover and necessary discharge
piping, lift pump out of basin.
Risk of electrical shock. Can burn or kill.
Do not lift pump by power cord. See “Lifting Pump” and
Figure 1, on Page 4.
Place pump in an area where it can be cleaned
thoroughly. Remove all scale and deposits on the pump.
Submerge complete pump in a disinfectant solution
(chlorox or similar strength chlorine solution) for at least
one hour before disassembling pump.
The pump seal plate contains a special lubricating oil
which should be kept clean and free of water at all times.
Impeller Replacement
To replace the impeller, follow steps 1 through 3. Reverse
the steps to reassemble the pump.
See the Repair Parts Illustrations for part identification.
1. Disconnect the power to the pump.
2. Remove the base and gasket.
3. Remove the impeller nut and washer; pull the impeller
off of the shaft.
4. Reverse steps 1 through 3 to reassemble the pump.
For parts or assistance, call Flotec Customer Service at 1-800-365-6832
Page 5
Troubleshooting 5
TROUBLESHOOTING
Read and understand safety and operating instructions in this manual before doing any work on pump!
Only qualified personnel should electrically test pump motor.
Risk of electrical shock. Disconnect power to outlet before handling pump or motor. Sudden Starts. If power
is on to pump when thermal overload resets, pump may start without warning. If you are working on pump, you may get
an electrical shock or impeller may catch fingers or tools.
SYMPTOM POSSIBLE CAUSE(S) CORRECTIVE ACTION
Pump fails to operate Power to pump has been interrupted Check to be sure you have power to your home. Check
Pump fails to empty sump All valves in discharge pipe are Check to be sure all valves in discharge pipe are not
Pump will not shut off Check switch or automatic float control
to be sure that power cord is securely plugged into outlet or securely wired into controller or switch box
Liquid fluid level is not high enough to
activate switch or controller
Plugged vent hole in discharge pipe Check to be sure that the 3/16” vent hole in discharge
Pump inlet, impeller, check valve or discharge pipe are blocked
Thermal overload may have tripped Test start pump; if it starts and then stops immediately,
Discharge pipe and check valve are
clogged
Pump inlet or impeller have blockage Check for blockage in pump inlet or impeller and clean
Pump not sized correctly A higher capacity pump may be needed
for improper function
Check that fluid level is high enough to activate switch
or controller
pipe is not plugged and unplug if needed
Check for blockage in pump inlet, impeller, check valve
or discharge pipe and clean if needed
disconnect from power source for 30 minutes to allow
motor to cool, then reconnect to power source. Check
for cause of overheating
fully open fully open
Clean out discharge pipe and check valve
if needed
See installation instructions for switch/controller
For parts or assistance, call Flotec Customer Service at 1-800-365-6832
Page 6
Warranty 6
Retain Original Receipt for Warranty Eligibility
Limited Warranty
This Limited Warranty is effective June 1, 2011 and replaces all undated warranties and warranties dated before June 1, 2011.
FLOTEC warrants to the original consumer purchaser (“Purchaser” or “You”) that its products are free from defects in material and
workmanship for a period of twelve (12) months from the date of the original consumer purchase. If, within twelve (12) months
from the original consumer purchase, any such product shall prove to be defective, it shall be repaired or replaced at FLOTEC’s
option, subject to the terms and conditions set forth herein. Note that this limited warranty applies to manufacturing defects only
and not to ordinary wear and tear. All mechanical devices need periodic parts and service to perform well. This limited warranty
does not cover repair when normal use has exhausted the life of a part or the equipment.
The original purchase receipt and product warranty information label are required to determine warranty eligibility. Eligibility
is based on purchase date of original product – not the date of replacement under warranty. The warranty is limited to repair or
replacement of original purchased product only, not replacement product (i.e. one warranty replacement allowed per purchase).
Purchaser pays all removal, installation, labor, shipping, and incidental charges.
For parts or troubleshooting assistance, DO NOT return product to your retail store - contact FLOTEC Customer Service at
800-365-6832.
Claims made under this warranty shall be made by returning the product (except sewage pumps, see below) to the retail outlet
where it was purchased immediately after the discovery of any alleged defect. FLOTEC will subsequently take corrective action
as promptly as reasonably possible. No requests for service will be accepted if received more than 30 days after the warranty
expires. Warranty is not transferable and does not apply to products used in commercial/rentalapplications.
Sewage Pumps
DO NOT return a sewage pump (that has been installed) to your retail store. Contact FLOTEC Customer Service. Sewage pumps
that have seen service and been removed carry a contamination hazard with them.
If your sewage pump has failed:
• Wear rubber gloves when handling the pump;
• For warranty purposes, return the pump’s cord tag and original receipt of purchase to the retail store;
• Dispose of the pump according to local disposal ordinances.
Exceptions to the Twelve (12) Month Limited Warranty
Product Warranty Period
FP0F360AC, FP0FDC, FPDM21SA, FPDM21HC 90 days
FP0S1775A, FP0S1790PCA, FP0S2400A, FP0S2450A, FP0S4100X, FP2800DCC, FPCP-20ULST, FPPSS3000, FPSC2150A,
FPSC3150A, FPCI3350, FPCI5050, FPDC30, FPCC5030
4” Submersible Well Pumps, FP0S3200A, FP0S3250A, FP0S6000A, FPSC1725X, FPSC2200A, FPSC2250A, FPSES2700A,
FPSE3601A, FPPSS5000, FPSC3350A, FPZT7300, FPZT7350, FPZT7450, FPZT7550
FP7100 Series Pressure Tanks, E100ELT, E3305TLT, E3375TLT, E5005TLT, E50TLT, E50VLT, E75STVT, E75VLT, FPSC3200A,
FPSC3250A, FPSC4550A, FPSE9000
General Terms and Conditions; Limitation of Remedies
You must pay all labor and shipping charges necessary to replace product covered by this warranty. This warranty does not
apply to the following: (1) acts of God; (2) products which, in FLOTEC’s sole judgment, have been subject to negligence, abuse,
accident, misapplication, tampering, or alteration; (3) failures due to improper installation, operation, maintenance or storage; (4)
atypical or unapproved application, use or service; (5) failures caused by corrosion, rust or other foreign materials in the system,
or operation at pressures in excess of recommended maximums.
This warranty sets forth FLOTEC’s sole obligation and purchaser’s exclusive remedy for defective products.
FLOTEC SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING LIMITED WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS AND IMPLIED
WARRANTIES, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. THE FOREGOING LIMITED WARRANTIES SHALL NOT EXTEND BEYOND THE DURATION
PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an
implied warranty lasts, so the above limitations or exclusions may not apply to You. This warranty gives You specific legal rights
and You may also have other rights which vary from state to state.
FLOTEC • 293 Wright Street • Delavan, WI USA 53115
Phone: 800-365-6832 • Fax: 800-526-3757 • www.flotecwater.com
2 Years
3 Years
5 Years
Page 7
Sécurite 7
LIRE TOUTES CES INSTRUCTIONS
ET LES SUIVRE!
Ce symbole indique qu’il faut être prudent. Lorsque ce
symbole apparaît sur la pompe ou dans cette Notice, rechercher une des mises en garde qui suivent, car elles indiquent un
potentiel possible de blessures corporelles :
avertit d’un danger qui causera des blessures
corporelles, la mort ou des dommages matériels importants si
on l’ignore.
blessures corporelles, la mort ou des dommages matériels
importants si on l’ignore.
risquera de causer des blessures corporelles, la mort ou des
dommages matériels importants si on l’ignore.
Le mot REMARQUE indique des instructions spéciales et
importantes n’ayant aucun rapport avec les dangers.
Lire attentivement toutes les consignes de sécurité
contenues dans cette Notice ou collées sur la pompe.
REMARQUE : Cette pompe ne doit être installée qu’en position
verticale. Installer la pompe dans toute autre position annulera la
garantie.
Pour éviter de subir des blessures graves et/ou de causer des
dommages matériels, lire attentivement ces consignes de sécurité
et ces instructions.
Avant de procéder à l’installation, consulter les codes de la
municipalité et le National Electrical Code (NEC) des États-Unis,
ou le Code canadien de l’électricité (CCE) selon le cas.
Aérer l’égout ou la fosse septique conformément aux codes de la
municipalité.
Ne pas installer la pompe dans un endroit classé comme étant
dangereux par le National Electrical Code des États-Unis, ANSI/
NFPA 70-1984 ou par le Code canadien de l’électricité.
avertit d’un danger qui risque de causer des
avertit d’un danger qui causera ou qui
Normalement, la pompe est chaude lorsqu’elle fonctionne. Pour
ne pas se brûler si on doit intervenir sur la pompe, la laisser
refroidir pendant au moins 20 minutes après l’avoir arrêtée.
Ne pas faire fonctionner la pompe à sec, sinon elle surchauffera,
ce qui annulera la garantie.
La pompe est lubrifiée en permanence. Aucun huilage ni graissage n’est requis pendant son fonctionnement normal.
Tension dangereuse. Risque de secousses élec-
triques, de brûlures, voire de mort.
Cette pompe est immergée dans l’eau pendant son fonctionnement. Pour éviter une électrocution mortelle, procéder comme
suit si l’on doit intervenir sur la pompe :
A. Mettre à la terre la pompe conformément aux codes et
décrets en vigueur.
B. Avant d’intervenir sur la pompe, couper le courant alimen-
tant la boîte de branchement ou les disjoncteurs.
C. Pour réduire les risques de secousses électriques, il faut être
extrêmement prudent lorsque l’on remplace un fusible ou
lorsque l’on réarme un disjoncteur. Ne pas se tenir dans l’eau
lorsque l’on intervient sur la boîte de branchement ou sur un
disjoncteur.
D. Si on utilise un cordon électrique et une fiche, ne brancher
la fiche du cordon électrique que dans une prise de courant
mise à la terre. Si la pompe est câblée sur une commande de
système, brancher le fil de mise à la terre de la pompe sur la
mise à la terre du système.
Avertissement lié à la Proposition 65 de la Californie
contiennent des produits chimiques reconnus dans l’État de la
Californie comme pouvant provoquer des cancers, des anomalies
congénitales ou d’autres dangers relatifs à la reproduction.
Ce produit et les accessoires connexes
TABLEAU DE RENDEMENT
LPH d’eau à la hauteur totale de refoulement en metres
Modèle 1,5 3,0 4,6 6,1 7,6
FPSES2700A 26 346 21 123 16 807 12 719 8 404
SPÉCIFICATIONS
Circuit de Pompage
Charge dérivation des Point
max. en individuel requis Refoulement matières de mise Point
Modèles ch Volts Phases ampères (en ampères) NPT solides en marche d’arrêt
FPSES2700A 3/4 115 1 12,0 15 2” 5,1 cm 53,3 cm 33,0 cm
REMARQUE : Pour un fonctionnement continu, la pompe doit être complètement immergée dans un liquide dont la
température maximale est de 54° C (130° F).
DIMENSIONS
Matériau de la pomple Dimensions
Modèle Fonctionnement Solce Corps Couvercle Impulseur Hauteur Diamètre de cordon Pds
FPSES2700A Automatic 304SS 304SS 304SS 304SS 40,6 cm 24,1 cm 6,1 m 10,9 kg
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le 1 (800) 365-6832
Longueur
Page 8
Installation 8
INSTALLATION
Risque de secousses électriques. Les secousses
électriques peuvent brûler, voire tuer. Ne pas lever la pompe
par son cordon électrique. Se reporter à la rubrique «Pour lever
la pompe» et à la Figure 1.
REMARQUE : La pompe doit être installée sur une surface dure
et de niveau (ciment, asphalte, etc.). Ne jamais installer la pompe
directement sur une surface en terre, en glaise ou en gravier. Le
puisard doit avoir un diamètre minimum de 46 cm (18pouces) et
une profondeur minimum de 76 cm (30 pouces).
électriques peuvent brûler, voire tuer. Ne pas lever la pompe
par son cordon électrique.
Cette pompe est conçue pour être utilisée dans un réseau d’égout
résidentiel ou une fosse septique. Utilisez seulement selon les
paramètres de conception.
REMARQUE: Cette pompe n’est pas conçue pour être utilisée
en tant que pompe de fontaine ou de chute d’eau ni dans des
eaux salées ou de saumure! Son utilisation avec une chute
d’eau, une fontaine, de l’eau salée ou de saumure annulera la
garantie.
Ne pas utiliser où de l’eau recircule.
Cette pompe n’est pas conçue pour vider les piscines.
REMARQUE: Le moteur rempli d’huile n’est pas conçu pour
être utilisé dans des eaux contenant des poissons. Ne pas utiliser cette pompe dans une eau contenant des poissons.
Pour lever la pompe
1. Pour lever et abaisser la pompe, toujours utiliser sa poignée.
Couper le courant alimentant la pompe avant d’intervenir sur
la pompe ou avant de la sortir du puisard.
2. Essayer de lever ou de supporter la pompe par son cordon
électrique risque d’endommager le cordon électrique et ses
connexions.
3. Le cordon électrique peut se séparer et ses fils peuvent être
exposés nus, ce qui peut présenter un danger d’incendie ou
de secousses électriques.
4. Lever ou supporter la pompe par son cordon électrique
annulera la garantie.

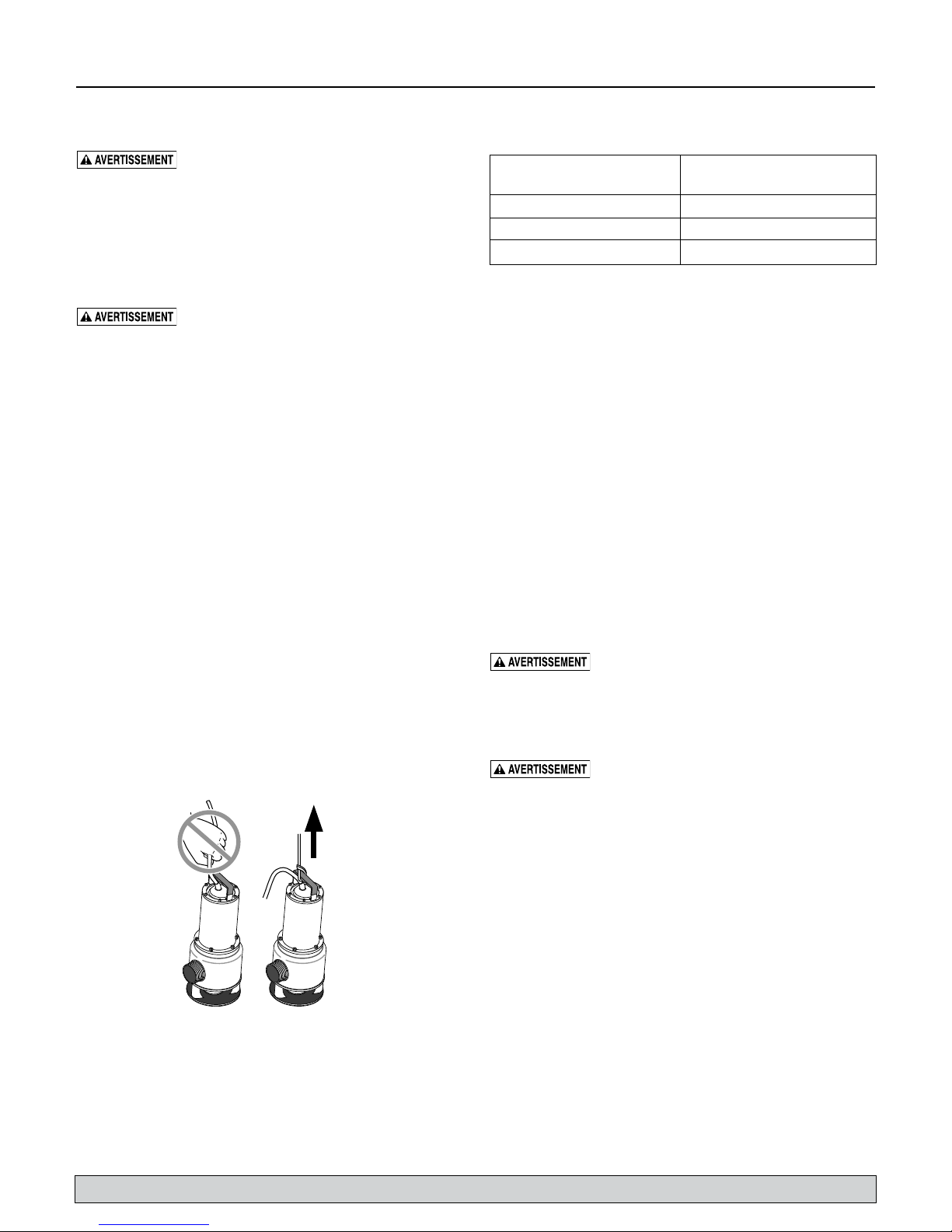

Figure 1
Tuyaux
Le diamètre des tuyaux ne doit pas être plus petit que le
refoulement de la pompe.
Le débit du tuyau de refoulement doit pouvoir permettre de garder toutes les matières solides présentes en suspension dans le
Risque de secousses électriques. Les secousses
TABLEAU I
Pour un tuyau Le débit
d’un diamètre : minimum est de :
2 po (51mm) 21 GPM (79,5 L/M)
2-1/2 po (64 mm) 30 GPM (113,5 L/M)
3 po (76mm) 48 GPM (182 L/M)
liquide. Pour pouvoir obtenir un débit minimum de 2 pieds par
seconde (61 cm/s) dans le tuyau de refoulement, le diamètre du
tuyau de refoulement doit correspondre à ceux illustrés.
Brancher un clapet de non retour de 2 pouces (51mm) sur le
tuyau de refoulement de la pompe pour empêcher que le liquide
revienne à contre-courant dans le puisard. Le clapet de non retour
doit avoir un obturateur à passage intégral qui permettra aux
matières solides de passer facilement. S’assurer que l’installation du
clapet de non retour est conforme aux codes de la municipalité.
REMARQUE : Pour obtenir le meilleur rendement possible du
clapet de non retour lorsque l’on pompe des matières solides, ne
pas brancher le côté refoulement du clapet de non retour à un
angle supérieur à 45 ° par rapport à l’horizontale. Ne pas poser
le clapet de non retour à la verticale étant donné que les matières
solides risquent de se déposer sur son obturateur et l’empêcher
de s’ouvrir au démarrage.
Percer un trou de 3/16 de pouce (5 mm) dans le tuyau de
refoulement, à environ 1 à 2 pouces (25 à 50 mm) au-dessus du
branchement du refoulement de la pompe (mais pas sous le clapet de non retour) pour empêcher la formation de bouchons d’air
dans la pompe.
ÉLECTRICITÉ
Risque des secousses électriques et d’incendie.
S’assurer que les informations concernant le courant d’alimentation (tension/Hertz/Phase(s)) indiquées sur la plaque signalétique
du moteur de la pompe correspondent exactement au courant
d’alimentation. Installer la pompe conformément à tous les codes
de l’électricité en vigueur.
électriques, de brûlures, voire de mort. Lorsqu’on installe, fait
fonctionner ou intervient sur cette pompe, respecter les consignes
de sécurité suivantes.
1. NE PAS épisser le cordon électrique, immerger la fiche du
cordon électrique ou utiliser de cordons prolongateurs.
2. NE PAS manipuler la pompe ou intervenir sur la pompe pen-
dant qu’elle est branchée sur le courant électrique.
3. NE PAS faire fonctionner la pompe si elle n’est pas adéqua-
tement mise à la terre. Cordon électrique à 3 conducteurs
muni d’une fiche à 3 broches dont une de mise à la terre.
Ne pas modifier le cordon électrique ni la fiche. Si on désire
brancher la pompe dans une prise de courant, la brancher
dans une prise de courant à 3trous dont un de mise à la
terre. Brancher la pompe conformément à tous les codes en
vigueur.
Pour le fonctionnement en automatique, brancher ou câbler la
pompe dans un interrupteur à flotteur à fonctionnement automatique ou dans un contrôleur de pompe. Pour le fonctionnement
en continu, brancher la pompe directement dans une boîte de
raccordement ou dans la boîte de l’interrupteur. Brancher la
pompe sur son propre circuit de dérivation individuel; ne pas
brancher d’autres appareils sur ce circuit. Se reporter au tableau
«Spécifications» de la page 1 pour connaître le calibre des fus-
Tension dangereuse. Risque de secousses
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le 1 (800) 365-6832
Page 9
Fonctionnement / Entretien 9
ibles et des disjoncteurs.
FONCTIONNEMENT
Un protecteur contre les surcharges thermiques à fonctionnement
automatique est incorporé au moteur pour l’empêcher de brûler si
une surchauffe ou si une surcharge devait se produire. Dès que le
moteur refroidit, son dispositif de protection contre les surcharges
thermiques se réenclenche automatiquement et le moteur redémarre.
Si le dispositif de protection contre les surcharges thermiques se
désenclenche fréquemment, en rechercher la cause. Ceci peut
être causé par un impulseur grippé, une mauvaise tension, une
basse tension ou une panne électrique du moteur. En cas de
panne électrique du moteur, le faire réparer par un technicien
qualifié.
REMARQUE : Ne pas laisser la pompe fonctionner dans un puisard sec. Cette pratique annulera la garantie et endommagera la
pompe.
La pompe est lubrifiée en permanence. Aucun huilage ni graissage n’est requis.
ENTRETIEN
Tension dangereuse. Risque de secousses
électriques, de brûlures, voire de mort. Avant d’intervenir sur la
pompe, couper le courant électrique alimentant la pompe et l’interrupteur de commande de la pompe.
Après avoir déposé le couvercle du puisard et débranché, au
besoin, le tuyau de refoulement, sortir la pompe du puisard.
Risque de secousses électriques. Les secousses
électriques peuvent brûler, voire tuer. Ne pas lever la pompe
par son cordon électrique. Se reporter à la rubrique «Pour lever
la pompe» et la Figure 1, page 4.
Immerger toute la pompe dans une solution désinfectante (du
chlorox ou une solution de chlore de concentration identique)
pendant au moins une heure avant de la démonter.
Le carter de la pompe contient une huile lubrifiante spéciale.
Toujours garder cette huile propre et débarrassée d’eau.
La plaque d’étanchéité de la pompe contient une huile lubrifiante
spéciale. Toujours garder cette huile propre à tout moment et
débarrassée d’eau.
Remplacement de l’impulseur
Pour remplacer l’impulseur, procéder comme il est indiqué dans
les opérations 1 à 3. Procéder à l’inverse de ces opérations pour
remonter la pompe.
Se reporter à l’illustration des pièces détachées pour identifier les
pièces.
1. Débrancher le courant alimentant la pompe.
2. Déposer le socle et le joint.
3. Déposer l’écrou et la rondelle de l’impulseur. Sortir
l’impulseur de l’arbre.
4. Procéder à l’inverse des opérations 1 à 3 pour remonter la
pompe.
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le 1 (800) 365-6832
Page 10
Diagnostic des pannes 10
DIAGNOSTIC DES PANNES
Lire et bien comprendre les instructions de sécurité et de fonctionnement figurant dans cette Notice avant d’inter-
venir sur la pompe!
ou sur le moteur. Risque de démarrages inattendus. Si le courant alimente toujours la pompe lorsque le dispositif de protection contre
les surcharges thermiques se réenclenche, la pompe risque de démarrer sans avertissement. Si, à ce moment-là, on intervenait sur la
pompe, on risque de subir des secousses électriques ou bien les doigts ou les outils risquent de se prendre dans l’impulseur.
SYMPTÔMES CAUSES POSSIBLES REMÈDES
La pompe ne 1. Le courant alimentant la pompe 1. S’assurer que l’habitation est alimentée en courant.
fonctionne pas a été coupé S’assurer que le cordon électrique est bien branché
dans la prise de courant ou qu’il est bien câblé dans
le contrôleur ou la boîte de l’interrupteur
suffisamment haut pour actionner haut pour actionner l’interrupteur ou le contrôleur
l’interrupteur ou le contrôleur
3. Le bouchon d’aération du tuyau de 3. S’assurer que le trou d’aération de 3/16 de pouce
refoulement est bouché du tuyau de refoulement n’est pas bouché. Le
déboucher au besoin
4. L’admission de la pompe ou l’impulseur, 4. Déboucher l’admission de la pompe ou l’impulseur,
le clapet de non retour ou le tuyau de le clapet de non retour ou le tuyau de refoulement.
refoulement sont bouchés Les nettoyer au besoin
5. Le dispositif de protection contre les 5. Procéder à un contrôle de démarrage de la pompe;
surcharges thermiques est peut-être si la pompe démarre puis s’arrête immédiatement,
désenclenché couper le courant alimentant la pompe pendant
30minutes pour laisser le moteur refroidir, puis
rétablir le courant. Rechercher la cause de la
surchauffe
La pompe ne 1. Tous les robinets du tuyau de 1. S’assurer que tous les robinets du tuyau de
vide pas le refoulement ne sont pas complètement refoulement sont complètement ouverts
puisard ouverts
non retour sont bouchés non retour
3. L’impulseur ou l’admission de la pompe 3. Déboucher l’admission de la pompe ou l’impulseur.
sont bouchés Les nettoyer au besoin
4. La pompe n’est pas assez puissante 4. Une pompe d’un plus grand débit est peut-être
requise
La pompe ne Vérifier l’interrupteur ou la commande de Se reporter aux instructions d’installation de
s’arrête pas l’interrupteur à flotteur à fonctionnement l’interrupteur/du contrôleur
automatique pour s’assurer qu’ils
fonctionnent adéquatement
Seul du personnel qualifié doit procéder au contrôle électrique du moteur de la pompe.
Risque de secousses électriques. Couper le courant alimentant la prise de courant avant d’intervenir sur la pompe
2. Le niveau du liquide n’est pas 2. S’assurer que le niveau du liquide est suffisamment
2. Le tuyau de refoulement ou le clapet de 2. Nettoyer le tuyau de refoulement et le clapet de
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le 1 (800) 365-6832
Page 11
Garantie 11
Conserver le reçu de caisse original aux fins d’admissibilité à la garantie
Garantie limitée
La présente garantie limitée est entrée en vigueur le 1er juin 2011 et remplace toute garantie non datée ou antérieure à cette date.
FLOTEC garantit à l’acheteur/au consommateur d’origine (l’Acheteur) que ses produits sont exempts de tout vice de matériau et de
fabrication. Cette garantie est valable pendant douze (12) mois à partir de la date d’achat d’origine. Si, dans les douze (12) mois suivant
la date d’achat d’origine, un produit se révèle défectueux, il doit être réparé ou remplacé, à la discrétion de FLOTEC, selon les modalités
énoncées aux présentes. Il est à noter que la présente garantie limitée s’applique aux défauts de fabrication seulement. Elle ne couvre
pas l’usure normale. Tout dispositif mécanique doit faire l’objet d’un entretien périodique pour veiller à son bon fonctionnement. La
présente garantie limitée ne couvre pas les réparations attribuables à l’usure normale d’une pièce ou de l’équipement.
Le reçu de caisse original et l’étiquette d’information sur la garantie sont nécessaires pour déterminer l’admissibilité à la garantie. Cette
dernière est établie en fonction de la date d’achat de l’article et non de la date de son remplacement sous garantie. La garantie se limite
à la réparation ou au remplacement de l’article original seulement et ne couvre pas l’article de rechange (c.-à-d. un article remplacé
sous garantie par achat). L’Acheteur assume les frais de retrait, d’installation, de transport et tous les frais accessoires.
Pour obtenir des pièces ou de l’aide technique, NE PAS retourner le produit au détaillant. Contacter le service à la clientèle de FLOTEC
au 800 365-6832.
Toute demande de règlement en vertu de la présente garantie doit être faite en retournant l’article (à l’exception des pompes de puisard;
voir la marche à suivre ci-dessous) au magasin où celui-ci a été acheté dès qu’une défectuosité est soupçonnée. FLOTEC prendra les
mesures correctives nécessaires dans un délai rapide et raisonnable. Aucune demande de réparation ne sera acceptée plus de 30 jours
après l’expiration de la garantie.
La garantie ne peut être cédée et ne s’applique pas aux produits utilisés à des fins commerciales ou de location.
Pompes d’eaux d’égout
NE PAS RETOURNER une pompe d’eaux d’égout (qui a été installée) au détaillant. Communiquer avec le service à la clientèle de
FLOTEC. Les pompes d’eaux d’égout qui ont été utilisées, puis retirées présentent un risque de contamination.
En cas de défaillance de la pompe d’eaux d’égout :
• Porter des gants en caoutchouc pour manipuler la pompe.
• À des fins de garantie, retourner l’étiquette figurant sur le cordon de la pompe et l’original du reçu au détaillant.
• Mettre la pompe au rebut conformément à la réglementation locale.
Exceptions à la garantie limitée de douze (12) mois
Produit Période de garantie
FP0F360AC, FP0FDC, FPDM21SA, FPDM21HC 90 jours
FP0S1775A, FP0S1790PCA, FP0S2400A, FP0S2450A, FP0S4100X, FP2800DCC, FPCP-20ULST, FPPSS3000, FPSC2150A,
FPSC3150A, FPCI3350, FPCI5050, FPDC30, FPCC5030
Pompes de puits submersibles de 10,2 cm (4 po), FP0S3200A, FP0S3250A, FP0S6000A, FPSC1725X, FPSC2200A,
FPSC2250A, FPSES2700A, FPSE3601A, FPPSS5000, FPSC3350A, FPZT7300, FPZT7350, FPZT7450, FPZT7550
Réservoir préchargé de système d’eau (gamme FP7100), E100ELT, E3305TLT, E3375TLT, E5005TLT, E50TLT, E50VLT, E75STVT,
E75VLT, FPSC3200A, FPSC3250A, FPSC4550A, FPSE9000
Modalités générales et restriction des recours
L’Acheteur doit payer tous les frais de main-d’œuvre et de transport nécessaires au remplacement du produit garanti couvert par cette
garantie. Cette garantie ne s’applique pas à ce qui suit : (1) Les catastrophes naturelles; (2) Les produits qui, selon FLOTEC, ont fait l’objet
d’une négligence, d’une utilisation abusive, d’un accident, d’une mauvaise application ou d’une altération; (3) Les défaillances dues
à une installation, une utilisation, un entretien ou un entreposage inappropriés; (4) Une application, une utilisation ou une réparation
atypique ou non approuvée; (5) Les défaillances causées par la corrosion, la rouille ou d’autres matériaux étrangers au système, ou par
une utilisation à une pression supérieure au maximum recommandé.
Cette garantie établit la responsabilité unique de FLOTEC et le recours exclusif de l’Acheteur en cas de produit défectueux.
FLOTEC NE POURRA TRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT OU CONSÉCUTIF QUEL QU’IL SOIT.
LA GARANTIE LIMITÉE SUSMENTIONNÉE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES GARANTIES EXPRESSES ET TACITES, Y
COMPRIS, MAIS SANS S’Y LIMITER, LES GARANTIES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE PARTICULIER. LA
GARANTIE LIMITÉE SUSMENTIONNÉE NE DOIT PAS ÊTRE PROLONGÉE AU-DELÀ DE LA DURÉE PRÉVUE AUX PRÉSENTES.
Certains États ne permettent pas l’exclusion ou la limitation des dommages indirects ou consécutifs, ni les limitations relatives à la durée
des garanties implicites. Par conséquent, il se peut que les limitations ou les exclusions ci-dessus ne s’appliquent pas. Cette garantie
procure des droits juridiques précis à l’Acheteur. Cependant, il est possible de bénéficier d’autres droits, qui varient selon l’État.
FLOTEC • 293 Wright Street • Delavan, WI USA 53115
Téléphone : 800 365-6832 • Télécopieur : 800 526-3757 • www.flotecwater.com
2 ans
3 ans
5 ans
Page 12
Seguridad 12
LEA Y SIGA LAS INSTRUCCIONES
DE SEGURIDAD!
Este es el símbolo de alerta de seguridad. Cuando usted
vea este símbolo en su bomba o en este manual, busque alguna de las siguientes palabras de advertencia y esté alerta a la
posibilidad de una herida personal:
arán lesiones personales serias, la muerte o un daño severo a
la propiedad si se ignoran dichos peligros.
pueden ocasionar lesiones personales serias, la muerte o un
daño severo a la propiedad si se ignoran dichos peligros.
sionarán o podrán ocasionar lesiones personales menores o
daños a la propiedad si se ignoran dichos peligros.
La etiqueta AVISO indica instrucciones especiales que son
importantes pero no relacionados a los peligros.
Lea y siga cuidadosamente todas las instrucciones de seguridad
en este manual y en la bomba.
Mantenga las etiquetas de seguridad en buenas condiciones.
Reemplace las etiquetas de seguridad faltantes o dañadas.
Garder les autocollants de sécurité en bon état; les remplacer s’ils
manquent ou s’ils ont été endommagés.
AVISO: La bomba se debe instalar en posición vertical solamente. La instalación de la bomba en cualquier otra posición
anulará la garantía.
Para evitar lesiones graves y/o daños a la propiedad, es impor-
tante leer estas reglas e instrucciones con atención.
Antes de instalar, verifique sus códigos locales y el Código
Eléctrico Nacional (NEC) en los Estados Unidos o el Código
Eléctrico Canadiense (CEC). Ud. deberá adherirse a sus reglamentos según corresponda.
Ventile el tanque cloacal o séptico conforme a los códigos
locales.
advierte acerca de los peligros que ocasion-
advierte acerca de los peligros que
advierte acerca de los peligros que oca-
En los Estados Unidos, no instale la bomba en ningún lugar clasificado como peligroso por el Código Eléctrico Nacional de los
Estados Unidos, ANSI/NFPA 70-1984.
La bomba marcha normalmente en caliente. Para evitar quemaduras cuando se realicen trabajos de reparación o mantenimiento
en la bomba, deje que se enfríe por 20 minutos después de apagarla y antes de trabajar en ella.
No deje marchar la bomba en seco. Una operación en seco
puede recalentar la bomba y anulará la garantía.
La bomba esta lubricada en forma permanente. No requiere
aceitado ni engrasado durante el funcionamiento normal.
Tensión peligrosa. Puede causar choques
eléctricos, quemaduras o muerte.
Durante la operación, la bomba se encuentra dentro del agua.
Para evitar choques fatales, proceda de la siguiente manera si la
bomba requiere reparación o mantenimiento.
A. Conecte la bomba a tierra conforme a los códigos y regla-
mentos correspondientes.
B. Desconecte la corriente a la caja de tomacorriente o al
disyuntor antes de realizar reparaciones o mantenimiento.
C. Para reducir el riesgo de choques eléctricos, tenga cuidado
cuando cambie los fusibles o reposicione el disyuntor. No se
pare en el agua cuando esté trabajando con la caja de control o con el disyuntor.
D. Cuando use un cordón con enchufe, enchúfelo a un toma-
corriente con conexión a tierra solamente. Cuando conecte
a un control de sistemas, conecte el conductor a tierra de la
bomba a la conexión a tierra del sistema.
Advertencia de la Proposición 65 de California
contienen sustancias químicas reconocidas en el Estado de
California como causantes de cáncer, malformaciones congénitas
y otros daños al sistema reproductivo.
Este producto y accesorios relacionados
TABLA DE RENDIMIENTO
Modelo 1,5 3,0 4,6 6,1 7,6
FPSES2700A 26 346 21 123 16 807 12 719 8 404
ESPECIFICACIONES
Carga Requiere un Capacidad Punto Punto
máx. ramal individual Descarga de manejo de de
Modelo CV Voltios Fase - amperios (amperios) NPT de sólidos activación desactivación
FPSES2700A 3/4 115 1 12,0 15 2” 5,1 cm 53,3 cm 33,0 cm
AVISO: Para un servicio continuo, es necesario que la bomba esté totalmente sumergida en líquido a una temperatura
máxima de 130° F (54° C).
DIMENSIONES
Material de bombeo Dimensiones
Modelo Operación Base Caja Cubierta Impulsor Altura Diámetro del cordón Peso
FPSES2700A Automático 304SS 304SS 304SS 304SS 40,6 cm 24,1 cm 6,1 m 10,9 kg
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
LPH de agua a altura total en metros
Largo

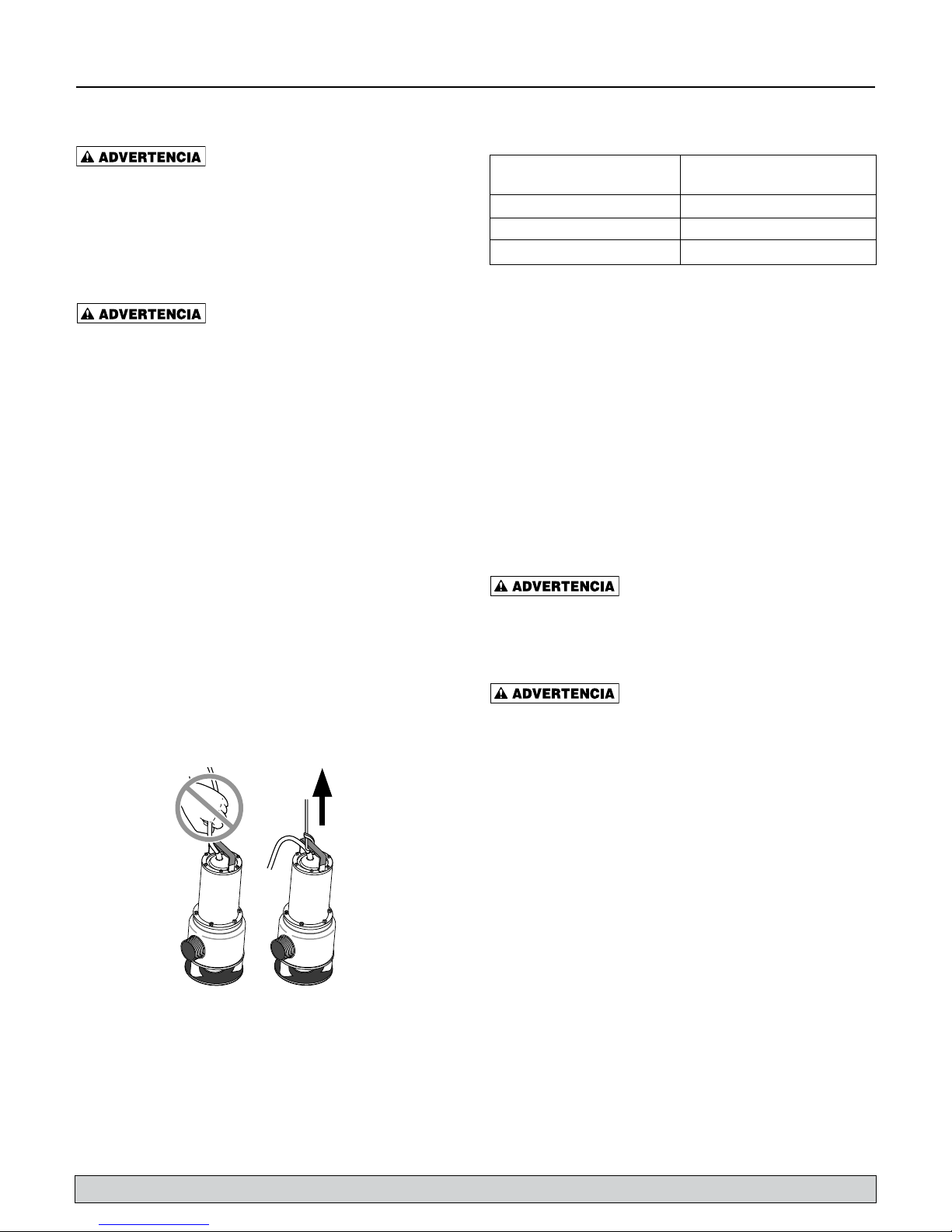

Page 13
Instalación 13
INSTALACIÓN
Riesgo de choque eléctrico. El choque
puede quemar o matar. No levante la bomba por medio del
cordón eléctrico. Consulte la sección sobre “Cómo levantar el
cordón” y la Figura 1.
AVISO: Instale la bomba sobre una superficie dura y nivelada
(hormigón, asfalto, etc.) Nunca coloque la bomba directamente
sobre superficies de tierra, arcilla o gravilla. Las piletas de sumidero debe ser por lo menos de
46 cm (18”) de diámetro y 76 cm (30”) de profundidad.
puede quemar o matar. No levante la bomba por medio del
cordón eléctrico.
Esta bomba está diseñada para usar en sistemas cloacales o sépticos residenciales solamente. Se debe utilizar solamente dentro
de los parámetros del diseño.
AVISO: Este aparato no está diseñado como bomba de cascada
o fuente, ni para aplicaciones con agua salada o de mar. El uso
con cascadas, fuentes, agua salada o de mar anulará la garantía.
No usar en donde hay recirculación de agua.
No ha sido diseñado para usar como desaguador de piscinas de
natación.
AVISO: El motor en aceite no ha sido diseñado para usos en
agua que contenga peces. No la use en agua con peces u otros
seres vivos.
Cómo levantar la bomba
1. Use el mango en la parte superior de la bomba para levantarla o bajarla.
Desconecte la corriente de la bomba antes de realizar traba-
jos en la misma o de tratar de sacarla del sumidero.
2. Si trata de levantar o sostener la bomba por medio del
cordón eléctrico, se puede dañar el cordón o las conexiones
del cordón.
3. El cordón se puede romper, dejando hilos desnudos expuestos con la posibilidad de incendios o choques eléctricos.
4. Si la bomba se levanta o se sostiene por medio del cordón
eléctrico, ello anulará la garantía.
Figure 1
Tuberías
Las tuberías no deben ser más pequeñas que la descarga de la
bomba.
El caudal de flujo en la tubería de descarga debe mantener todo
sólido presente en suspensión en el líquido. Para cumplir con los
requisitos mínimos de flujo de 2 pies por segundo (61 cm/seg)
en la línea de descarga, determine el tamaño de la tubería de la
Riesgo de choque eléctrico. El choque
TABLA I
Para tamaño El caudal
de tubería: mínimo es:
2” (51mm) 21 GPM (79.5 L/M)
2-1/2” (64 mm) 30 GPM (113.5 L/M)
3” (76mm) 48 GPM (182 L/M)
siguiente manera:
Use una válvula de retención de 2”(51 mm) como mínimo en la
descarga de la bomba para evitar retroflujo de líquido hacia la
pileta del sumidero. La válvula de retención debe ser una válvula
de flujo libre que pueda pasar sólidos con facilidad. Asegúrese
de que la instalación de la válvula de retención cumpla con los
códigos locales.
AVISO: Para el mejor rendimiento de la válvula de retención
en el manejo de sólidos, no la instale con la descarga a más de
45° por encima de la línea horizontal. No instale la válvula de
retención en posición vertical ya que es posible que los sólidos
se asienten en la válvula y eviten la apertura durante el arranque.
Perfore un orificio de 3/16” (5 mm) en la tubería de descarga a
1”o 2” (25-50 mm) por encima de la conexión de descarga (pero
por debajo de la válvula de retención) para evitar bolsas de aire
en la bomba.
INFORMACIÓN ELÉCTRICA
Riesgo de choque eléctrico e incendio.
Asegúrese de que la información sobre el suministro de energía
(tensión/Hertz/fase) en la placa de fábrica del motor de la bomba
corresponda exactamente al suministro de energía que recibe.
Instale la bomba según todos los códigos eléctricos que correspondan.
que, quemaduras o muerte. Cuando instale, opere o preste
servicio a esta bomba, siga las instrucciones de seguridad que
aparecen a continuación.
1. NO empalme el cordón eléctrico y no sumerja el enchufe
del cordón eléctrico, ni use cordones de alargue.
2. NO manipule ni preste servicio a la bomba mientras esté
conectada al suministro de corriente.
3. NO opere la bomba a menos que esté puesta a tierra en
forma adecuada. El cordón eléctrico es un conductor trifilar
con una ficha de 3 puntas con conexión a tierra. No modifique ni el cordón ni el enchufe. Cuando use un receptáculo
de enchufar, solamente enchufe la bomba en un receptáculo
trifilar de puesta a tierra debidamente conectado a tierra.
Conecte la bomba conforme a todos los códigos
correspondientes.
Para una operación automática, enchufe o conecte el cable de la
bomba a un interruptor de flotador automático o a un regulador
de bomba. Para una operación continúa, enchufe directamente en
un tomacorriente o cable directamente en la caja de distribución.
Conecte la bomba a su propio un ramal individual sin nada más
conectado al mismo. Para los requisitos de los fusibles/del disyuntor, consulte la sección de “Especificaciones” en la página 1.
Tensión peligrosa. Puede causar cho-
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
Page 14
Operación / Mantenimiento 14
OPERACIÓN
Un protector automático de sobrecarga en el motor protegerá
al motor para que no se queme debido a recalentamiento o
sobrecarga. Cuando el motor se enfríe, el protector de sobrecarga
automáticamente reposicionará y arrancará el motor.
Si la sobrecarga se dispara frecuentemente, verifique la causa.
Podría ser un impulsor atascado, tensión incorrecta o baja. o una
falla eléctrica en el motor. Si se sospecha que existe una falla
eléctrica en el motor, haga que un profesional de reparaciones
calificado corrija el problema.
AVISO: No deje que la bomba funcione en un sumidero seco.
Ello anulará la garantía y podrá dañar la bomba.
La bomba tiene lubricación permanente. No requiere aceitado ni
engrasado.
MANTENIMIENTO
Tensión peligrosa. Puede causar
choques eléctricos, quemaduras o muerte. Antes de sacar la
bomba de la pileta para reparaciones o mantenimiento, siempre
desconecte la corriente a la bomba y al conmutador de control.
Después de sacar la cubierta de la pileta y la tubería de descarga
necesaria, levante y saque la bomba de la pileta.
quemar o matar. No levante la bomba del cordón eléctrico.
Consulte la sección sobre “Cómo levantar la bomba” y la figura
1 en la página 4.
Coloque la bomba en una zona en donde se pueda limpiar bien.
Saque todo limo o depósito que haya quedado en la bomba.
Sumerja la bomba en una solución desinfectante (clorox o una
solución de cloro de potencia similar) por lo menos durante una
hora antes de desarmarla.
La placa de hermeticidad de la bomba contiene un aceite de
lubricación especial que se debe mantener limpio y libre de agua
en todo momento.
Riesgo de choque eléctrico. Puede
Reemplazo del impulsor
Para reemplazar el impulsor, siga los pasos 1 al 3. Invierta los
pasos para volver a ensamblar la bomba.
Consulte la ilustración de las piezas de repuesto para su
identificación.
1. Desconecte el suministro de electricidad a la bomba.
2. Retire la base y la empaquetadura.
3. Retire la tuerca y la arandela del impulsor, jale y saque el
impulsor del eje.
4. Invierta los pasos 1 al 3 para volver a ensamblar la bomba.
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
Page 15
Localización de fallas 15
LOCALIZACIÓN DE FALLAS
Es importante leer y comprender las instrucciones de seguridad y operación en este manual antes de realizar
trabajos en la bomba.
Arranques repentinos, si la corriente está conectada a la bomba cuando se reposiciona la sobrecarga térmica, la bomba puede arrancar
sin previa advertencia. Si está trabajando en la bomba, existe el riesgo de que reciba un choque eléctrico o que el impulsor atrape sus
dedos o herramientas.
SÍNTOMA CAUSA(S) POSIBLE(S) ACCIÓN CORRECTIVA
La bomba 1. La corriente a la bomba ha 1. Verifique para asegurarse de que haya suministro
no funciona sido interrumpida de corriente eléctrica a su casa. Verifique para
asegurarse de que el cordón eléctrico esté
debidamente enchufado en el tomacorriente o
debidamente conectado al control o a la caja de
distribución
suficientemente alto como para activar suficientemente alto como para activar el
el interruptor o el control interruptor o el controlador
3. Orificio de ventilación tapado en la 3. Asegúrese de que el orificio de ventilación de 3/16”
tubería de descarga en la tubería de descarga no esté tapado y destape
si es necesario
4. La entrada de la bomba, el impulsor, la 4. Asegúrese de que no hayan bloqueos en la entrada
válvula de retención o la tubería de de la bomba, el impulsor, la válvula de retención o
descarga están bloqueados la tubería de descarga y limpie si es necesario
5. Es posible que se haya disparado la 5. Trate de arrancar la bomba, si arranca y luego se
sobrecarga térmica detiene inmediatamente, desconéctela de la fuente
de corriente por 30 minutos para permitir que el
motor se enfríe, luego vuelva a conectarla a la
fuente de corriente. Verifique la causa del
recalentamiento
La bomba no 1. Todas las válvulas en la tubería de 1. Asegúrese de que todas las válvulas en la tubería
vacía el sumidero descarga no están totalmente abiertas de descarga estén totalmente abiertas
retención están tapadas retención
3. La entrada de la bomba o el impulsor 3. Verifique que no haya bloqueo en la entrada de la
están bloqueados bomba o en el impulsor y limpie si es necesario
4. El tamaño de la bomba no es el correcto 4. Es posible que se necesite una bomba de capacidad
más alta
La bomba no Verifique que el interruptor o el control Consulte las instrucciones de instalación para el
se apaga automático de flotador estén funcionando conmutador/controlador
correctamente
Solamente personal calificado deberá realizar las pruebas eléctricas del motor de la bomba.
Riesgo de choque eléctrico. Desconecte la corriente a la salida antes de manipular la bomba o el motor.
2. El nivel del líquido no es lo 2. Verifique que el nivel del líquido sea lo
2. La tubería de descarga y la válvula de 2. Limpie la tubería de descarga y la válvula de
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
Page 16
Garantía 16
Retener el recibo original a fin de determinar la elegibilidad para la garantía
Garantía limitada
Esta Garantía Limitada entra en vigor el 1 de junio de 2011 y sustituye toda garantía sin fecha o garantía con fecha anterior al 1 de junio de 2011.
FLOTEC le garantiza al comprador consumidor original (el “Comprador” o “Usted”) de sus productos, que éstos estarán libres de
defectos en materiales y en mano de obra por un período de doce (12) meses, a partir de la fecha de la compra original del consumidor.
Si dentro de los doce (12) meses a partir de la fecha de la compra inicial del consumidor, se comprobara que cualquiera de esos
productos es defectuoso, sera reparado o reemplazado a opción de FLOTEC, sujeto a los términos y condiciones establecidos en
la presente. Tome nota de que esta garantía limitada cubre defectos de manufactura solamente y no el desgaste común. Todos los
aparatos mecánicos periódicamente necesitan repuestos y servicio para un funcionamiento correcto. Esta garantía limitada no cubre las
reparaciones que se realicen cuando el uso normal haya agotado la vida útil de una pieza o del aparato.
Es necesario retener el recibo de compra original y la etiqueta de información de la garantía a fin de determinar la elegibilidad para
la garantía. La elegibilidad se basa en la fecha de compra del producto original - no en la fecha del reemplazo bajo la garantía. La
garantía es limitada y cubre solamente la reparación o el reemplazo del producto original adquirido, no del producto reemplazado (es
decir que se permite un reemplazo por compra bajo la garantía). El comprador pagará todos los costos de remoción, instalación, mano
de obra y envío necesarios, así como todo costo adicional asociado.
Si necesita piezas o ayuda para la resolución de problemas, NO devuelva el producto a la tienda minorista. Llame al Departamento de
Atención al Cliente de FLOTEC al 800-365-6832.
Las reclamaciones hechas bajo esta garantía se realizarán mediante la devolución del producto (a excepción de las bombas cloacales
- ver a continuación) al concesionario de venta al público en donde se haya adquirido, inmediatamente después de haber descubierto
cualquier presunto defecto. FLOTEC entonces tomará la medida correctiva tan pronto como sea razonablemente posible. No se
aceptarán solicitudes de servicio, si se reciben más de 30 días después del vencimiento de esta garantía.
La garantía no es transferible y no cubre productos utilizados en aplicaciones comerciales o de alquiler.
Bombas cloacales
NO devuelva una bomba cloacal (que se haya instalado) a su tienda minorista. Comuníquese con el Departamento de Atención
al Cliente de FLOTEC. Las bombas cloacales que hayan estado en servicio y se hayan removido pueden representar un peligro
decontaminación.
Si su bomba cloacal ha fallado:
• Use guantes de caucho cuando manipule la bomba;
• Para los fines de la garantía, devuelva la etiqueta del cordón de la bomba y el recibo de compra original a la tienda minorista;
• Descarte la bomba cumpliendo con todas las normas locales que correspondan para su eliminación.
Excepciones para la Garantía limitada de Doce (12) Meses
Producto Período de garantía
FP0F360AC, FP0FDC, FPDM21SA, FPDM21HC 90 días
FP0S1775A, FP0S1790PCA, FP0S2400A, FP0S2450A, FP0S4100X, FP2800DCC, FPCP-20ULST, FPPSS3000, FPSC2150A,
FPSC3150A, FPCI3350, FPCI5050, FPDC30, FPCC5030
Bombas de pozo sumergibles de 4”, FP0S3200A, FP0S3250A, FP0S6000A, FPSC1725X, FPSC2200A, FPSC2250A, FPSES2700A,
FPSE3601A, FPPSS5000, FPSC3350A, FPZT7300, FPZT7350, FPZT7450, FPZT7550
Tanque precargado del sistema de agua (Serie FP7100), E100ELT, E3305TLT, E3375TLT, E5005TLT, E50TLT, E50VLT, E75STVT,
E75VLT, FPSC3200A, FPSC3250A, FPSC4550A, FPSE9000
Términos y condiciones generales; Limitación de recursos
Usted deberá pagar por todos los gastos de mano de obra y de envío necesarios para reemplazar el producto cubierto por esta garantía.
Esta garantía no se aplicará en las siguientes situaciones: (1) caso de fuerza mayor (2) productos que, a sólo juicio de FLOTEC hayan
sido sometidos a negligencia, abuso, accidente, mala aplicación, manejo indebido o alteraciones; (3) fallas debido a instalación,
operación, mantenimiento o almacenamiento inadecuados; (4) aplicaciones, usos o servicios que no sean normales o aprobados; (5)
fallas provocadas por corrosión, herrumbre u otros materiales extraños en el sistema, o una operación a presiones que excedan los
máximosrecomendados.
Esta garantía establece la única obligación de FLOTEC y el recurso exclusivo del Comprador con respecto a los productos defectuosos.
FLOTEC NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO CONSECUENTE, INCIDENTAL O CONTINGENTE.
LAS GARANTÍAS LIMITADAS QUE ANTECEDEN SON EXCLUSIVAS Y EN LUGAR DE TODA OTRA GARANTÍA EXPLÍCITA E
IMPLÍCITA, INCLUYENDO, PERO SIN LIMITARSE A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN
FIN ESPECÍFICO. LAS GARANTÍAS LIMITADAS QUE ANTECEDEN NO SE EXTENDERÁN MÁS ALLÁ DEL PERÍODO DE DURACIÓN
INDICADO EN LA PRESENTE.
Algunos Estados no permiten la exclusión o limitación de daños incidentales o consecuentes o de limitaciones de tiempo sobre garantías
implícitas, de modo que es posible que las limitaciones o exclusiones que preceden no correspondan en su caso. Esta garantía le otorga
derechos legales específicos y es posible que Usted también tenga otros derechos que pueden variar de un Estado al otro.
FLOTEC • 293 Wright Street • Delavan, WI 53115 USA
Teléfono: 800-365-6832 • Fax: 800-526-3757 • www.flotecwater.com
2 años
3 años
5 años
Loading...
