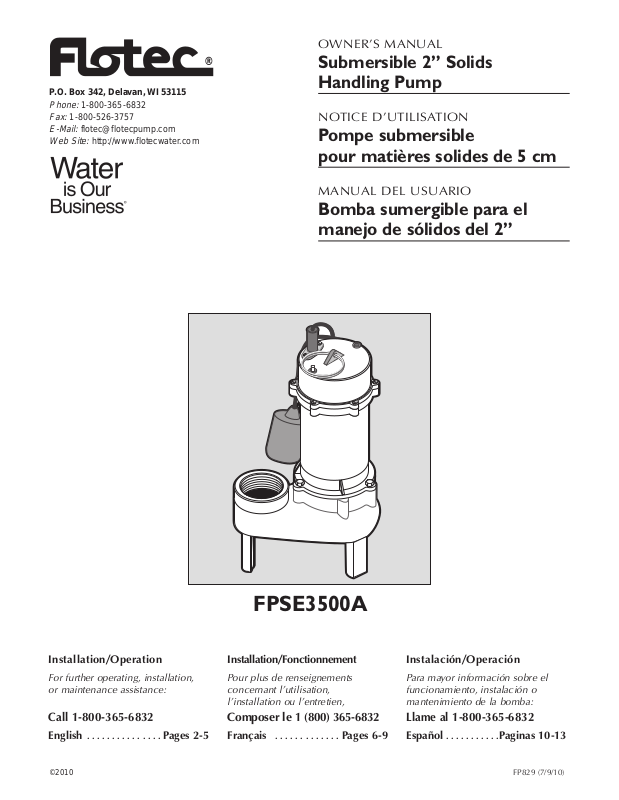

Flotec FPSE3500A Owners Manual

OWNER’S MANUAL

Submersible 2” Solids
Handling Pump

NOTICE D’UTILISATION

Pompe submersible
pour matières solides de 5 cm

MANUAL DEL USUARIO

Bomba sumergible para el
manejo de sólidos del 2”

Installation/Operation

For further operating, installation,
or maintenance assistance:

Call 1-800-365-6832

English . . . . . . . . . . . . . . . Pages 2-5

Installation/Fonctionnement

Pour plus de renseignements
concernant l’utilisation,
l’installation ou l’entretien,

Composer le

1 [phone]

Français . . . . . . . . . . . . . Pages 6-9

Instalación/Operación

Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:

Llame al 1-800-365-6832

Español . . . . . . . . . . .Paginas 10-13

©2010 FP829 (7/9/10)

FPSE3500A

P.O. Box 342, Delavan, WI 53115

Phone:

1-800-365-6832

Fax:

1-800-526-3757

E-Mail:

[email protected]

Web Site:

http://www.flotecwater.com

®

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

Safety / Specifications / Performance / Installation 2

READ AND FOLLOW

SAFETY INSTRUCTIONS!

This is the safety alert symbol. When you see this

symbol on your pump or in this manual, look for
one of the following signal words and be alert to the
potential for personal injury:

warns about hazards that will cause serious

personal injury, death or major property damage if ignored.

warns about hazards that can cause serious

personal injury, death or major property damage if
ignored.

warns about hazards that will or can cause

minor personal injury or property damage if ignored.
The label NOTICE indicates special instructions which

are important but not related to hazards.

Carefully read and follow all safety instructions in this
manual and on pump.

Keep safety labels in good condition.
Replace missing or damaged safety labels.

1. Read this manual carefully. Failure to follow these

instructions could cause serious bodily injury and/or
property damage.

2. Check your local codes before installing. You must

comply with their rules.

3. Vent sewage or septic tank according to local codes.

4. Do not install pump in any location classified as

hazardous by National Electrical Code, ANSI/NFPA
70-1990.

Hazardous voltage. Can shock, burn or

cause death. During operation, the pump is in water.

To avoid fatal shocks, proceed as follows if pump needs
servicing:

5A. Disconnect power to outlet box before unplugging

pump.

5B. Take extreme care when changing fuses. Do not

stand in water or put your finger in fuse socket.

5C. Do not modify cord and plug. When using cord and

plug, plug into a grounded outlet only. When wiring
to a system control, connect pump ground lead to
system ground.

6. Do not run pump dry. Dry running can overheat
pump, (causing burns to anyone handling it) and will
void warranty.

7. Motors can operate at high temperatures. To avoid
burns when servicing pump, allow it to cool for
20 minutes after shut-down before handling it.

8. In normal service, motor should not need oiling.
Motor has been filled at the factory with a
special oil.

9. The oil-filled motor was not designed for use in

water containing fish. Do not use this pump in
water with fish present. If any oil leaks out of the
motor it can kill fish.

Installation

Pump must be level when operating. If

motor is tilted, internal start/run switch may overheat and
damage motor.

Risk of electrical shock. Can burn or kill.

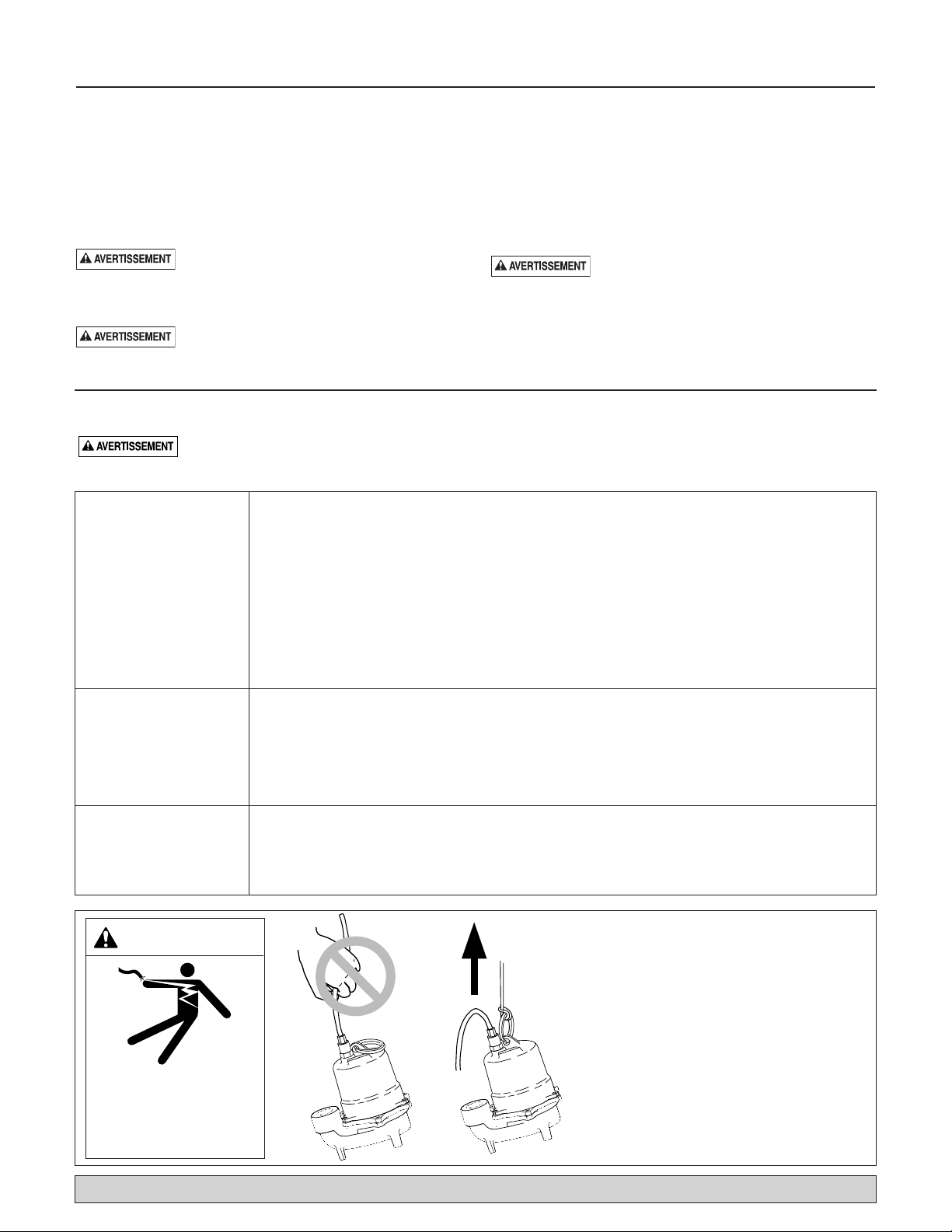

Do not lift pump by power cord. See “Cord Lift Warning”
on Page 4. Do not hang pump from discharge pipe or
power cord.

NOTICE: Do not reduce size of discharge pipe or hose
below 1-1/4" diameter. If discharge is too small, pump
will overheat and fail prematurely.

NOTICE: This unit is not designed as a waterfall or fountain
pump, or for applications involving salt water or brine! Use
with waterfalls, fountains, salt water or brine will void
warranty.

1. Install the pump on a solid, level foundation, or in a
sump pit constructed of tile, concrete, steel or
plastic. The recommended minimum diameter of the
sump pit is 14" (36cm) diameter and the minimum
recommended depth is 30" (76cm). Check local
codes for approved materials.

NOTICE: Pump should not be installed on clay, earth
or sand surfaces. Clean the area around the pump of
small stones and gravel which could clog the pump.
Keep the pump inlet screen clear.

2. Thread a 2" discharge pipe into the pump 2" NPT
discharge port. Be careful to avoid stripping or
crossing threads.

GPH (LITERS) AT DISCHARGE FT. OF HEAD (m)

Model 5 (1.5m) 10 (3m) 15 (4.6m) Max Lift (No Flow)

FPSE3500A 4800 (18,170) 3200 (12,113) 1800 (6,814) 18' (5.5m)

Performance

Individual Branch Circuit Dual Element Time

Model H.P. Voltage Required (Amps) Delay Fuse Amps

FPSE3500A 1/2 115 15 15

Specifications

Electrical / Operation 3

Piping – Effluent Applications
(3/4" or Less Solids)

Piping must be 1-1/2" minimum to carry volume of
pump discharge. Check local codes to determine if a
check valve is required in your system. In cold climates,
check valves are not used to prevent effluent from
freezing in piping.

Piping – Sewage Applications
(2" or Less Solids)

In any case, piping must not be smaller than pump
discharge.

When installed in a sewage system, pipe must be capable
of handling semi-solids of at least 2" (5.1 cm) diameter.

The rate of flow in the discharge pipe must keep any
solids present in suspension in the fluid. To meet
minimum flow requirements (2 feet (.6 m) per second in
discharge line), size pipe as follows:

Pipe Size (In/cm) Flow Rate (GPM/LPH)

1-1/2 (3.8) 720/2700

2 (5.1) 1260/4740

2-1/2 (6.3) 1800/6780

3 (7.6) 2880/10860

NOTICE: Use Teflon™ tape on pipe connections. Do not
use ordinary pipe joint compound on plastic pipe or
pump. Pipe joint compound can attack plastics and
damage pump.

3. To reduce motor noise and vibrations, a short length
of rubber hose (1-5/8"(41mm) I.D., e.g. radiator hose)
can be connected into discharge line near pump
using suitable clamps.

4. If the pump discharge line is exposed to outside
subfreezing atmosphere, then the portion of line
exposed must be installed so any water remaining in
pipe will drain to outfall by gravity. Failure to do this
can cause water trapped in discharge to freeze which
could result in damage to pump.

5. Install a 2" check valve in the horizontal portion of
the discharge pipe. Make certain, the flow indicating
arrow, points away from the pump. This check valve
will keep the water from either running back into the
basin or into the area being pumped out when the
pump is not running. Check valve should be a free
flow valve that will easily pass solids.

NOTICE: For best performance of check valve when
handling solids, do not install it with discharge angled
more than 45° above the horizontal. Do not install check
valve in a vertical position as solids may settle in valve
and prevent opening on startup.

6. Drill a 3/16" (4.7mm) hole in discharge pipe about
1"-2" (2.5 - 5.1cm) above pump discharge

connection (but below check valve) to prevent
airlocking the pump.

7. Insert the float switch piggy-back plug into a
properly grounded outlet and the pump plug into the
piggy-back plug.

8. Check the installation by observing the pump
operation through one complete cycle. Make sure
that no parts of the assembly interfere with the float
switch.

Risk of flooding. May cause personal injury

or property damage. Failure to make this operational

check may lead to improper operation, premature failure,
and flooding.

Electrical

Hazardous voltage. Can shock, burn, or

cause death. When installing, operating, or servicing this

pump, follow safety instructions listed below.

1. DO NOT splice the electrical power cord.

2. DO NOT allow electrical cord plug to be submerged.

3. DO NOT use extension cords. They are a fire hazard
and can reduce voltage sufficiently to prevent
pumping and/or damage motor.

4. DO NOT handle or service pump while it is
connected to power supply.

5. DO NOT remove grounding prong from plug or
modify plug.To protect against electrical shock, the
power cord is a three-wire conductor and includes a
3-prong grounded plug. Plug pump into a 3-wire,
grounded, grounding-type receptacle. Connect pump
according to electrical codes that apply.

For automatic operation, plug or wire pump into an
automatic float switch or pump controller. Pump will run
continuously when plugged directly into an electrical
outlet. Connect or wire pump to its own individual branch
circuit with no other outlets or equipment in the circuit.
Size fuses or circuit breakers according to chart on Page 2.

Risk of electrical shock and fire. Can burn or

cause death. Be sure that power supply information

(Voltage/Hertz/Phase) on pump motor nameplate matches
incoming power supply exactly. Install pump according to
all electrical codes that apply.

Operation

NOTICE: Do not allow pump to run in a dry sump. It

will void the warranty and may damage the pump.
An automatic overload protector in the motor will

protect motor from burning out due to overheating/
overloading. When motor cools down, overload
protector will automatically reset and start motor.

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

TM

E.I. DuPont de Nemours and Company Corporation.

A. Pump fails to operate:

B. Pump fails to

empty sump:

C. Pump will not shut off:

Risk of sudden starts. Can result in electrical

shock or pinching of hands or tools. If power to pump is on

when thermal overload resets, pump may start without
warning. Disconnect power before servicing pump.

1. Check to be sure that power cord is securely plugged into outlet. Disconnect power to outlet
before handling pump or motor.

2. Check to be sure you have electrical power.

3. Check that liquid fluid level is high enough to activate switch or controller.

4. Check to be sure that 3/16" (4.7 mm) vent hole in discharge pipe is not plugged.

5. Check for blockage in pump inlet, impeller, check valve or discharge pipe.

6. Thermal overload may have tripped. Test start pump; if it starts and then stops immediately,
disconnect from power source for 30 minutes to allow motor to cool, then reconnect to power
source. Check for cause of overheating/overloading.

7. Check the float switch operation for maximum possible clearance.

1. Be sure all valves in discharge valve are fully open.

2. Clean out discharge pipe and check valve.

3. Check for blockage in pump inlet or impeller.

4. Pump not sized properly. A higher capacity pump may be required.

5. Check the float switch operation for maximum possible clearance.

1. Check switch or controller automatic floats for proper operation, location and clearance.
See installation instructions for switch/controller.

2. If pump is completely inoperative or continues to malfunction, consult your local
serviceman.

Service / Troubleshooting 4

If overload trips frequently, check for cause. It could be a
stuck impeller, wrong/low voltage, or electrical failure in
motor. If an electrical failure in the motor is suspected,
have it serviced by a competent repairman.

Pump is permanently lubricated. No oiling or greasing is
required.

Service

Hazardous voltage. Can shock, burn, or

cause death. Before removing pump from basin for

service, always disconnect electrical power to pump and
control switch.

Risk of electrical shock. Can burn or kill.

Do not lift pump by power cord. See “Cord Lift Warning”
below.

Submerge pump in a disinfectant solution (dilute
chlorine bleach) for at least one hour before
disassembling pump.

The pump motor contains a special lubricating oil which
should be kept clean and free of water at all times.

Check operation by filling sump with water and
observing pump operation through one complete cycle.

Risk of flooding. May cause personal injury

or property damage. Failure to make this operational

check may lead to flooding and premature failure.
NOTICE: This unit is not designed for applications

involving salt water or brine! Use with salt water or brine
will void warranty.

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

1. Attempting to lift or support pump by
power cord can damage cord and
cord connections.

2. Cord may pull apart, exposing bare
wires with possibility of fire or
electrical shock.

3. Lifting or supporting pump by power
cord will void warranty.

4. Use lifting ring or handle on top of
pump for all lifting/lowering of pump.
Disconnect power to pump before
doing any work on pump or
attempting to remove pump from
sump.

Risk of electrical
shock.

Can burn or kill.
Do not lift pump by

power cord.

WARNING

Troubleshooting

Warranty 5

RETAIN ORIGINAL RECEIPT FOR YOUR RECORDS.

LIMITED W ARRANTY

FLOTEC warrants to the original consumer purchaser (“Purchaser” or “You”) of its products that they are free from defects in
material and workmanship for a period of twelve (12) months from the date of the original consumer purchase.

If, within twelve (12) months from the original consumer purchase, any such product shall prove to be defective, it shall be
repaired or replaced at FLOTEC’s option, subject to the ter ms and conditions set forth below.The original purchase receipt and
product warranty information label are required to determine warranty eligibility. Eligibility is based on purchase date of original
product – not the date of replacement under warranty. The warranty is limited to repair or replacement of product only – Purchaser
pays all removal, installation, labor, shipping, and incidental charges.

For parts or troubleshooting assistance, DO NOT return product to your retail store.Contact FLOTEC Customer Ser vice at
1-800-365-6832.

Claims made under this warranty shall be made by returning the product (except sewage pumps, see below) to the retail outlet
where it was purchased immediately after the discovery of any alleged defect.FLOTEC will subsequently take corrective action as
promptly as reasonably possible.No requests for service will be accepted if received more than 30 days after the warranty
expires.

SEWAGE PUMPS

DO NOT return a sewage pump (that has been installed) to your retail store. Contact FLOTEC Customer Service.Sewage pumps
that have seen service and been removed carry a contamination hazard with them.

If your sewage pump has failed:

• Wear rubber gloves when handling the pump;

• For warranty purposes, return the pump’s cord tag and original receipt of purchase to the retail store;

• Dispose of the pump according to local disposal ordinances.

Exceptions to the Twelve (12) Month Limited Warranty

Product Warranty Period

Drill Pump, Pitcher Pump, In-line Water Filter Cartridge

90 days

Utility Pump (Model FP0F360AC)
1/3 HP Submersible Sump Pumps, I

NTELLIPUMP (Model FP0S1775A)

Pool Cover Pump (Model FP0S1790PCA), Utility Pump (Model FP0S4100X)

2 Y ears

Condensate Pump (Model FPCP-20ULST)
Back-up Sump Pump System (Model FP2800DCC)

4" Submersible Well Pumps
1/2 HP Submersible Sump Pumps 3 Y ears
1/3 HP Sump Pump Models FPSC2200A-10 and FPSC2250A-10

Pre-Charge Water System Tank (FP7100 Series)
1/2 HP Sump Pump Models FPSC3200A-10 and FPSC3250A-10

5 Y ears

Submersible Solids Handling Pumps Models FPSE9000, E75STVT
Submersible Sump Pumps Models E50TLT, E50VLT, E75VLT, E100ELT

Floodmate

®

7000 (Model FP0S6000A), Pedestal Sump Pump (Model FPPSS5000)

Sewage Ejector (Model FPSE3601A), Submersible Sewage Pump (Model FPSES2700A)

Lifetime

Utility Pump (Model FPSC1725X)
Submersible Sump Pump (Model FPSC4550A-10)

General Terms and Conditions

You must pay all labor and shipping charges necessary to replace product covered by this warranty. This warranty does not apply
to the following:(1) acts of God; (2) products which, in FLOTEC’s sole judgement, have been subject to negligence, abuse,
accident, misapplication, tampering, or alteration; (3) failures due to improper installation, operation, maintenance or storage;
(4) atypical or unapproved application, use or service; (5) failures caused by corrosion, rust or other foreign materials in the
system, or operation at pressures in excess of recommended maximums.

This warranty sets forth FLOTEC’s sole obligation and purchaser’s exclusive remedy for defective products.
FLOTEC SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS AND IMPLIED WARRANTIES,

INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE.THE FOREGOING WARRANTIES SHALL NOT EXTEND BEYOND THE DURATION PROVIDED HEREIN.

Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an implied
warranty lasts, so the above limitations or exclusions may not apply to You. This warranty gives You specific legal rights and You
may also have other rights which var y from state to state.

FLOTEC • P.O. Box 342 • Delavan, WI U.S.A. 53115

Phone: [phone] • Fax: [phone]

E-Mail: [email protected] • Web Site: http://www.flotecwater.com

Sécurité / Specifications / Rendement / Installation 6

Lire toutes ces instructions et les suivre!

Ce symbole indique qu'il faut être prudent. Lorsque ce

symbole apparaît sur la pompe ou dans cette Notice, rechercher
une des mises en garde qui suivent, car elles indiquent un potentiel
possible de blessures corporelles :

avertit d'un danger qui causera des blessures

corporelles, la mort ou des dommages matériels importants si on
l'ignore.

avertit d'un danger qui risque de causer des

blessures corporelles, la mort ou des dommages matériels
importants si on l'ignore.

avertit d'un danger qui causera ou qui risquera de

causer des blessures corporelles, la mort ou des dommages
matériels importants si on l'ignore.

Le mot REMARQUE indique des instructions spéciales et
importantes n'ayant aucun rapport avec les dangers.

Lire attentivement toutes les consignes de sécurité
contenues dans cette Notice ou collées sur la pompe.

Garder les autocollants de sécurité en bon état; les remplacer s'ils
manquent ou s'ils ont été endommagés.

1. Lire attentivement ces règles d’utilisation et instructions. Le non
respect de ces prescriptions peut entraîner des blessures graves
ou des dommages matériels.

2. Vérifier les codes locaux avant l’installation. Leurs règles
doivent être suivies.

3. Ventiler les eaux usées ou le réservoir septique conformément
aux règles du code local.

4. Ne pas installer la pompe à un endroit classé dangereux par le
Code National de l’électricité, ANSI/NFPA 70 1990.

Tension dangereuse. Risques d’électrocution,

de brûlures ou d’accident mortel. Pendant son fonctionnement, la

pompe est immergée. Pour éviter les chocs électriques mortels, sui
vre la procédure suivante si la pompe nécessite intervention :

5A. Couper l’alimentation au niveau de la prise de courant avant

de débrancher la pompe.

5B. Exercer la plus grande prudence lors du remplacement des

fusibles. Éviter de se placer dans l’eau ou de placer le doigt
dans le support du fusible.

5C. Ne modifier le cordon d’alimentation. Lors de l’utilisation du

cordon et du connecteur, ne les enficher que dans une prise
de courant reliée à la terre. Lorsque la connexion se fait vers
le boîtier de commande du système, relier le fil de masse de la
pompe à la prise de terre du système.

6. Ne pas faire fonctionner la pompe à vide. Faire fonctionner
la pompe sans eau risque de la faire surchauffer (et de causer
ainsi des brûlures) et annule la garantie.

7. Les moteurs peuvent fonctionner par les températures élevées.
Pour éviter les brûlures lors des interventions sur la pompe, la
laisser refroidir après la mise à l’arrêt pendant 20 minutes avant
de la manipuler.

8. Lors d’une utilisation normale, le moteur ne devrait pas avoir
besoin d’huile ; il a été lubrifié en usine avec une huile
spéciale.

9. Le moteur rempli d’huile n’est pas conçu pour être utilisé

dans des eaux contenant des poissons. Ne pas utiliser cette
pompe s’il y a présence de poissons dans l’eau. Une fuite
d’huile provenant du moteur pourrait tuer les poissons.

Installation

Lorsqu’elle fonctionne, la pompe doit être de

niveau. Si le moteur est incliné, l’interrupteur de démarrage et de

fonctionnement interne risque de surchauffer et le moteur risque
d’être endommagé.

Risques de secousses électriques, de brûlures,

voire de mort. Ne pas lever la pompe par son cordon électrique. Se
reporter à « Avertissement concernant le levage de la pompe par
son cordon électrique » à la page 8. Ne pas suspendre la pompe
par le tuyau de refoulement ni par son cordon électrique.

REMARQUE : S’assurer que le diamètre du tuyau de refoulement
est d’au moins 3,2 cm. Si le refoulement est trop petit, il y aura sur
chauffement et panne prématurée de la pompe.

REMARQUE : Cette pompe n’est pas conçue pour être utilisée en
tant que pompe de fontaine ou de chute d’eau ni dans des eaux
salées ou de saumure! Son utilisation avec une chute d’eau, une
fontaine, de l’eau salée ou de saumure annulera la garantie.

1. Installer la pompe sur une fondation solide et de niveau, ou
dans un puisard construit en carreaux, en béton ou en plas
tique. Le diamètre minimum recommandé du puisard doit être
de 36 cm (14 po) et sa profondeur minimum recommandée
doit être de 76 cm (30 po). Consulter les codes de la munici
palité pour connaître les matériaux approuvés.

REMARQUE : La pompe ne doit pas être installée sur de la
glaise, de la terre ou du sable. Enlever toutes les petites pierres
et tout le gravier pouvant se trouver à proximité de la pompe
de façon qu’elle ne se bouche pas. La crépine d’aspiration de
la pompe doit toujours être dégagée (pas obstruée).

2. Visser le tuyau de refoulement de 2 po dans l’orifice de
refoulement de 2 po NPT de la pompe. Faire bien attention de
ne pas fausser les fils.

ATTENTION

Pour le service des pièces ou de l’assistance, appeler le Service à la clientèle Flotec en composant le 1 800 365-6832

l/h (Gal.) / Hauteur de refoulment en mètres (pieds)

Hauteur max. de refoulement

Modèle 1,5 (5) 3 (10) 4,5 (15) (Aucun débit)

FPSE3500A 18 170 (4 800) 12 113 (3 200) 6 814 (1 800) 5,5 m (18)

Rendement

Circuit de dérivation Ampérage de fusibles

Modèle CV Tension individuel requis (en ampères) temporisés bicomposants

FPSE3500A 1/2 115 15 15

Specifications

Électricité / Fonctionnement 7

Tuyauterie – Utilisation pour les effluents
(Matières solides de 3/4 po maximum)

Le diamètre minimum de la tuyauterie doit être de 1 1/2 po pour
que tout le volume du refoulement de la pompe puisse circuler.
Consulter les codes de la municipalité pour déterminer si un clapet
de non retour est requis sur le système. Dans les régions froides,
un clapet de non retour n’est pas utilisé, sinon les effluents ris
queraient de geler dans la tuyauterie.

Tuyauterie – Utilisation pour les eaux d’égout
(Matières solides de 2 po maximum)

Le diamètre de la tuyauterie ne doit jamais être plus petit que le
diamètre du refoulement de la pompe.

Lorsqu’on installe cette pompe sur un réseau d’eaux d’égout, le
tuyau doit pouvoir permettre aux matières semi solides ayant au
moins 5,1 cm (2 po) de diamètre de circuler librement.

Dans le tuyau de refoulement, le débit doit pouvoir garder les
matières solides présentes en suspension dans le liquide. De façon
à pouvoir permettre le débit minimum requis de 60 cm (2 pieds)
par seconde dans la conduite de refoulement, déterminer le
diamètre des tuyaux en procédant comme suit :

Diamètre de tuyau (po/cm) Débit (GPM/LPH)

1-1/2 (3.8) 720/2700

2 (5.1) 1260/4740

2-1/2 (6.3) 1800/6780

3 (7.6) 2880/10860

REMARQUE : Utiliser du ruban d’étanchéité en TeflonMCsur tous
les raccords de la tuyauterie. Ne pas utiliser de pâte pour raccords
filetés ordinaire sur les tuyaux en plastique ou sur la pompe. Les
pâtes pour raccords filetés risquent d’attaquer le plastique et d’en
dommager la pompe.

3. Pour réduire les bruits et les vibrations du moteur, un petit
morceau de tuyau en caoutchouc souple (de 41 mm [1 5/8 po]
de diamètre intérieur Par exemple, une durite de radiateur)
doit être branché à l’aide de colliers adéquats sur la conduite
de refoulement, près de la pompe.

4. Si la conduite de refoulement de la pompe est exposée au gel,
la partie de la conduite exposée au gel devra être installée de
façon que le liquide pouvant rester dans le tuyau se vide par
gravité. Si on ne respecte pas cette recommandation, le liquide
emprisonné dans le tuyau de refoulement peut geler, ce qui
risque d’endommager la pompe.

5. Poser un clapet de non retour de 2 po sur la partie horizontale
du tuyau de refoulement. S’assurer que la flèche du sens du
débit est orientée à l’opposé de la pompe. Ce clapet de non
retour empêchera le liquide de retourner dans le puisard ou dans
la zone de pompage lorsque la pompe s’arrêtera de fonctionner.
Le clapet de non retour doit être un clapet à passage total dans
lequel les matières solides pourront circuler facilement.

REMARQUE : Pour que les matières solides puissent circuler plus
facilement dans le clapet de non retour, ne pas l’installer à un
angle supérieur à 45º sur le tuyau de refoulement. Ne pas l’installer
non plus en position verticale, étant donné que les matières solides
se déposeront sur son battant et l’empêcheront de s’ouvrir au
démarrage de la pompe.

6. Percer un trou de 4,7 mm (3/16 po) dans le tuyau de refoule
ment, entre 2,5 et 5,1 cm (1 et 2 po) au dessus du raccord de
refoulement de la pompe (mais sous le clapet de non retour),
pour empêcher la formation de bouchons d’air dans la pompe.

7. Introduire la prise multiple de l’interrupteur à flotteur dans une
prise de courant adéquatement mise à la terre, puis brancher la
prise de la pompe dans la prise multiple de l’interrupteur à
flotteur.

8. Vérifier l’installation en observant le fonctionnement de la
pompe sur un cycle complet. S’assurer qu’aucune pièce de
l’ensemble ne vienne gêner le fonctionnement de l’interrupteur
à flotteur.

Risque d’inondation. Peut causer des blessures

corporelles ou des dommages matériels. Ne pas procéder à une

vérification de fonctionnement de la pompe risque de causer un
fonctionnement inadéquat, une panne prématurée et une inondation.

Électricité

Tension dangereuse. Risque d’électrocution, de

brûlures ou d’accident mortel. Lors de l’installation, du fonction

nement de la pompe ou lors d’une intervention sur la pompe, sui
vre scrupuleusement les instructions ci dessous :

1. NE PAS épisser le cordon d’alimentation.

2. NE PAS immerger le connecteur du cordon d’alimentation.

3. NE PAS utiliser de rallonges. Elles constituent un danger

d’incendie et peuvent réduire la tension de manière suffisante
pour empêcher le pompage ou endommager la pompe.

4. NE PAS manipuler la pompe ou intervenir sur la pompe lors

qu’elle est branchée.

5. NE PAS retirer la broche de mise à la masse du connecteur ou

modifier celui ci. Pour assurer la protection contre l’électro
cution, le cordon d’alimentation est un conducteur à trois fils
et comporte un connecteur à trois broches avec prise de terre.
Brancher la pompe dans une prise à 3 fils, raccordée à la
masse. Connecter la pompe en accord avec les codes électri
ques en vigueur.

Pour le fonctionnement automatique, brancher le connecteur de la
pompe ou brancher ses fils directement à un interrupteur automatique
à flotteur ou à un boîtier de commande en pompe. La pompe fonc
tionnera de façon permanente lorsqu’elle sera reliée à une prise de
courant. Brancher le connecteur ou directement les fils de la pompe
sur circuit de dérivation individuel séparé, libre de tout autre équipe
ment ou prise de courant. Sélectionner fusibles ou disjoncteur en
fonction du tableau à la Page 6.

Risque d’électrocution et d’incendie. Pouvant

causer des brûlures, voire la mort. S’assurer que les informations

relatives à l’alimentation (tension/ fréquence en Hertz/phase) sur la
plaquette d’identification de la pompe correspondent exactement à
l’alimentation disponible. Installer la pompe en accord avec les co
des électriques en vigueur.

Fonctionnement

REMARQUE : Ne pas faire fonctionner la pompe dans un puisard

sec. La garantie sera annulée et la pompe pourra être endommagée.
Une protection automatique contre les surcharges empêche le mo

teur de brûler suite à une surchauffe/surcharge. Lorsque le moteur se
sera refroidi, le dispositif de protection contre les surcharges (le dis
joncteur) se réinitialisera automatiquement et relancera le moteur.

Pour le service des pièces ou de l’assistance, appeler le Service à la clientèle Flotec en composant le 1 800 365-6832

MC

E.I. DuPont de Nemours and Company Corporation.

Entretien / Localisation des pannes 8

Si le moteur disjoncte fréquemment, en rechercher la cause. Il peut
s’agir d’un démarreur coincé, d’une tension incorrecte ou trop
faible, ou d’une panne électrique à l’intérieur du moteur. Dans ce
dernier cas, il faut avoir recours à l’intervention d’un spécialiste.

La pompe a été lubrifiée en usine. Aucun huilage ou graissage n’est
nécessaire.

Entretien

Tension dangereuse. Risque d’électrocution, de

brûlures ou d’accident mortel. Avant de retirer la pompe du bassin

pour une intervention, déconnecter l’alimentation de la pompe et
du boîtier de commande.

Risques de secousses électriques. Risques de

brûlures, voire de mort.

Ne pas lever la pompe par le cordon d’alimentation. Se reporter à
«Avertissement - Ne pas lever la pompe par le cordon» au-dessus.

Immerger la pompe dans une solution désinfectante (solution
chlorée) pendant une heure minimum avant de la démonter.

Le moteur de la pompe contient une huile spéciale qui doit être gardée
propre en permanence et ne pas entrer en contact avec de l’eau.

Vérifier le fonctionnement en remplissant d’eau le puisard, puis
observer le fonctionnement de la pompe sur un cycle complet.

Risque d’inondation. Peut causer des blessures

ou des dommages matériels. Ne pas procéder à cette vérification

de fonctionnement risque de causer une inondation et une panne
prématurée.

NOTA : Cet appareil n’est pas conçu pour pomper de l’eau salée ni
de la saumure! L’utiliser pour pomper de l’eau salée ou de la
saumure annulera la garantie.

Pour le service des pièces ou de l’assistance, appeler le Service à la clientèle Flotec en composant le 1 800 365-6832

A. La pompe ne

fonctionne pas

:

B. La pompe ne vide pas

le puisard :

C. La pompe ne s’arrête

pas de fonctionner :

Risque de démarrages soudains. Peut causer
des secousses électriques ou bien le pinçage

des mains ou des outils. Si la pompe est alimentée lors de la

réinitialisation après surcharge thermique, elle peut se mettre en
fonctionnement sans avertissement. Débrancher l’alimentation
avant d’intervenir sur la pompe.

1. Vérifier si le cordon est bien enfoncé dans la prise de courant. Déconnecter l’alimentation de la prise
de courant avant de manipuler la pompe ou le moteur.

2. Vérifier si la tension est bien présente.

3. Vérifier si le niveau du liquide est suffisamment haut pour activer le contact ou la commande.

4. Vérifier si le trou de ventilation de 4,7 mm (3/16èmes de pouce) du tuyau d’évacuation n’est pas bouché.

5. Vérifier un blocage de la crépine d’entrée, du rotor, du clapet de non retour ou du tuyau d’évacuation.

6. Le disjoncteur de surcharge thermique a peut être fonctionné. Vérifier le démarrage de la pompe : si
la pompe démarre et s’arrête aussitôt, la déconnecter de la source d’alimentation pendant 30 minutes
pour permettre au moteur de refroidir, puis rebrancher l’alimentation. Rechercher la cause de la
surchauffe/de la surcharge.

7. Vérifier le fonctionnement de l’interrupteur à flotteur en s’assurant que le dégagement est grandement
suffisant.

1. Vérifier si toutes les valves de la valve de refoulement sont complètement ouvertes.

2. Nettoyer le tuyau d’évacuation et vérifier la valve.

3. Vérifier si la crépine d’entrée ou le rotor ne sont pas bloqués.

4. La capacité de la pompe ne convient pas. Il est peut être nécessaire d’installer une pompe de plus
grande capacité.

5. Vérifier le fonctionnement de l’interrupteur à flotteur en s’assurant que le dégagement est grandement
suffisant.

1. Vérifier l’interrupteur ou les flotteurs à fonctionnement automatique du coffret de commande pour
s’assurer qu’ils fonctionnent adéquatement, qu’ils sont bien positionnés et que le dégagement est
adéquat. Consulter les instructions d’installation pour le contact/la commande.

2. Si la pompe est complètement hors fonctionnement ou continue à mal fonctionner, consulter le
réparateur local.

1. Essayer de lever ou de supporter la pompe
par le cordon électrique risque d’endom
mager le cordon électrique et ses connexions.

2. Le cordon électrique peut se détacher, les fils
nus peuvent être exposés, ce qui risque de
causer un incendie ou des secousses
électriques.

3. Lever ou supporter la pompe par le cordon
électrique annule la garantie.

4. Utiliser l’anneau ou la poignée de levage qui
se trouve en haut de la pompe pour la lever
ou la baisser. Couper le courant parvenant à
la pompe avant d’intervenir sur la pompe ou
avant de sortir la pompe du puisard.

Risque de secousse
électrique.

Peut brûler ou tuer.
Ne pas lever la pompe

par le cordon électrique.

AVERTISSEMENT

Localisation des pannes

Garantie 9

Conserver l’original du reçu pour toute référence ultérieure.

Garantie limitée

FLOTEC garantit à l’acheteur/au consommateur d’origine (l’Acheteur) que ses produits sont exempts de tout vice de matér iau et de
fabrication. Cette garantie est valable pendant douze (12) mois à partir de la date d’achat d’origine.

Si, dans les douze (12) mois suivant la date d’achat d’origine, un produit se révèle défectueux, il sera réparé ou remplacé, à la discrétion
de FLOTEC, confor mément aux modalités et conditions exposées ci-dessous. Le reçu de l’achat d’origine et l’étiquette d’information sur la
garantie sont requis pour déterminer la recevabilité de la réclamation au titre de la garantie.La recevabilité de la réclamation se base sur
la date de l’achat d’origine du produit, et non sur la date d’un éventuel remplacement sous garantie.La garantie est limitée à la réparation
ou au remplacement du produit uniquement. L’Acheteur assume les frais de retrait, d’installation, de transport et tous les frais accessoires.

Pour obtenir des pièces ou de l’aide technique, NE PAS retourner le produit au détaillant. Contacter le service à la clientèle de FLOTEC
au 1-800-365-6832.

Les réclamations au titre de cette garantie doivent être effectuées en retournant le produit (à l’exception des pompes d’eaux d’égout, voir
ci-dessous) au détaillant où il a été acheté, et ce, immédiatement après la découverte de la défaillance supposée.FLOTEC prendra les
mesures correctives nécessaires dans un délai rapide et raisonnable.Aucune demande de réparation ne sera acceptée plus de 30 jours
après l’expiration de la garantie.

Pompes d’eaux d’égout

NE PAS RETOURNER une pompe d’eaux d’égout (qui a été installée) au détaillant. Communiquer avec le service à la clientèle de
FLOTEC.Les pompes d’eaux d’égout qui ont été utilisées, puis retirées présentent un risque de contamination.

En cas de défaillance de la pompe d’eaux d’égout :

• Por ter des gants en caoutchouc pour manipuler la pompe.

• À des fins de garantie, retourner l’étiquette figurant sur le cordon de la pompe et l’original du reçu au détaillant.

• Mettre la pompe au rebut confor mément à la réglementation locale.

Exceptions à la garantie limitée de douze (12) mois

Produit Période de garantie

Pompe adaptable sur perceuse, pompe d’amorçage, car touche de filtre à eau en ligne

90 jours

Pompe à usage général (modèle FP0F360AC)
Pompes de puisard submersibles de 1/3 CV, INTELLIPUMP (modèle FP0S1775A)

Pompe pour couverture de piscine (modèle FP0S1790PCA),
Pompe à usage général (modèle FP0S4100X), 2 ans
Pompe de récupération des eaux condensées (modèle FPCP-20ULST)
Système de pompage de secours de puisard de soutien (modèle FP2800DCC)

Pompes de puits submersibles de 10,2 cm (4 po)
Pompes de puisard submersibles de 1/2 CV 3 ans
Pompes de puisard submersibles de 1/3 CV, modèles FPSC2200A-10 et FPSC2250A-10

Réservoir préchargé de système d’eau (gamme FP7100)
Pompes de puisard submersibles de 1/2 CV, modèles FPSC3200A-10 et FPSC3250A-10

5 ans

Pompes submersibles pour les matières solides, modèles FPSE9000, E75STVT
Pompes de puisard submersibles, modèles E50TLT, E50VLT, E75VLT, E100ELT

Floodmate

®

7000 (modèle FP0S6000A), pompe sur colonne de puisard (modèle FPPSS5000)
Éjecteur d’eaux d’égout (modèle FPSE3601A),
Pompe d’eaux d’égout submersible (modèle FPSES2700A) ) À vie
Pompe à usage général (modèle FPSC1725X)
Pompe de puisard submersible (modèle FPSC4550A-10))

Modalités et conditions générales

L’Acheteur doit payer tous les frais de main d’œuvre et de transport nécessaires au remplacement du produit garanti couvert par cette
garantie. Cette garantie ne s’applique pas à ce qui suit : (1) Les catastrophes naturelles; (2) Les produits qui, selon FLOTEC, ont fait
l’objet d’une négligence, d’une utilisation abusive, d’un accident, d’une mauvaise application ou d’une altération; (3) Les défaillances dues
à une installation, une utilisation, un entretien ou un entreposage inappropriés; (4) Une application, une utilisation ou une réparation
atypique ou non approuvée; (5) Les défaillances causées par la corrosion, la rouille ou d’autres matériaux étrangers au système, ou par
une utilisation à une pression supérieure au maximum recommandé.

Cette garantie établit la responsabilité unique de FLOTEC et le recours exclusif de l’Acheteur en cas de produit défectueux.
FLOTEC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT OU CONSÉCUTIF QUEL QU’IL SOIT.
LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET REMPLACENT TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y

COMPRIS, MAIS SANS S’Y LIMITER, CELLE DE QUALITÉ MARCHANDE OU D’APTITUDE DU PRODUIT À UN EMPLOI PARTICULIER.
LES PRÉSENTES GARANTIES NE PEUVENT SE PROLONGER AU-DELÀ DE LA PÉRIODE DE GARANTIE INDIQUÉE ICI.

Certains États ne permettent pas l’exclusion ou la limitation des dommages indirects ou consécutifs, ni les limitations relatives
à la durée des garanties implicites. Par conséquent, il se peut que les limitations ou les exclusions ci-dessus ne s’appliquent pas. Cette
garantie procure des droits juridiques précis à l’Acheteur.Cependant, il est possible de bénéficier d’autres droits, qui varient selon l’État.

FLOTEC • P.O. Box 342 • Delavan, WI U.S.A. 53115

Téléphone : 1 800 365-6832 • Télécopieur : 1 800 526-3757

Courriel : [email protected] • Site Web : http://www.flotecwater.com

Por repuestos o ayuda, llame al Servicio de Atención al Cliente de Flotec, 1-800-365-6832

Seguridad / Especificaciones / Rendimiento / Instalación 10

Lea y siga las instrucciones de

seguridad!

Este es el símbolo de alerta de seguridad. Cuando usted vea

este símbolo en su bomba o en este manual, busque alguna de las
siguientes palabras de advertencia y esté alerta a la posibilidad de
una herida personal:

advierte acerca de los peligros que ocasionarán

lesiones personales serias, la muerte o un daño severo a la
propiedad si se ignoran dichos peligros.

advierte acerca de los peligros que pueden

ocasionar lesiones personales serias, la muerte o un daño severo a
la propiedad si se ignoran dichos peligros.

advierte acerca de los peligros que

ocasionarán o podrán ocasionar lesiones personales menores o
daños a la propiedad si se ignoran dichos peligros.

La etiqueta AVISO indica instrucciones especiales que son
importantes pero no relacionados a los peligros.

Lea y siga cuidadosamente todas las instrucciones de seguridad en
este manual y en la bomba.

Mantenga las etiquetas de seguridad en buenas condiciones.
Reemplace las etiquetas de seguridad faltantes o dañadas.

1. Lea cuidadosamente estas reglas e instrucciones. Su omisión
podría provocar graves lesiones y/o daños materiales.

2. Verifique los códigos del lugar de la instalación antes de
realizarla. Debe usted respetar estas normas.

3. Instale un sistema de ventilación en el tanque de aguas
cloacales o en el tanque séptico de acuerdo con los códigos
locales.

4. No instale la bomba en ningún lugar que el Código Nacional
de Electricidad, ANSI/NFPA 70 1990, clasifique como peligroso.

Voltaje peligroso, puede ser causa de descargas

eléctricas, quemaduras o muerte.

Durante el funcionamiento la bomba está sumergida en agua; para
evitar descargas fatales proceda del siguiente modo si es necesario
prestar servicio a la bomba:

5A. Corte la corriente eléctrica en la caja de conexiones antes de

desconectar el enchufe de la bomba.

5B. Proceda con sumo cuidado al cambiar los fusibles. No trabaje

con los pies en el agua ni introduzca sus dedos en el zócalo
del fusible.

5C. No modifique el cable y el enchufe. Si usa cable con enchufe

utilice sólo una toma con conexión a masa. Si conecta a un

sistema de control, ponga a tierra el cable conector de tierra de
la bomba.

6. No haga funcionar la bomba en seco. El funcionamiento en
seco sobrecalienta la bomba (puede causar quemaduras a
quien la manipule). El sobrecalentamiento invalida la garantía.

7. Los motores pueden funcionar a temperaturas altas. Para evitar
quemaduras al prestar servicios a la bomba déjela enfriar
20 minutos después de desconectarla y antes de manipularla.

8. En servicio normal, no es necesario aceitar el motor. El motor
ha sido lubricado en fábrica con aceite especial. Al hacer una
reparación, reemplace este aceite por aceite nuevo.

9. El motor en aceite no ha sido diseñado para usos en agua que

contenga peces. No use esta bomba en agua con peces. Si hay
una fuga de aceite del motor puede matar a los peces.

Instalación

La bomba debe estar nivelada cuando esté

funcionando. Si el motor está inclinado, es posible que el

interruptor interno de inicio/marcha se recaliente y perjudique el
motor.

Riesgo de choque eléctrico. Puede provocar

quemaduras o muerte. No levante la bomba por medio del cordón
eléctrico. Consulte la “Advertencia sobre levantar por medio del
cordón”, en la página 12. No cuelgue la bomba del tubo de
descarga ni del cordón eléctrico.

AVISO: No reduzca el tamaño de la tubería o de la manguera de
descarga a un diámetro menor de 1 1/4”. Si la descarga es demasi
ado pequeña, la bomba se recalentará y fallara prematuramente.

AVISO: Este aparato no está diseñado como bomba de cascada o
fuente, ni para aplicaciones con agua salada o de mar. El uso con
cascadas, fuentes, agua salada o de mar anulará la garantía.

1. Instale la bomba sobre una base sólida y nivelada, o en un pozo
de recogida construido de baldosas, hormigón, acero o plástico.
El diámetro mínimo recomendado del pozo de recogida es de
14 pulgadas (36 cm) y la profundidad mínima recomendada es
de 30 pulgadas (76 cm). Verifique los códigos locales para
obtener información sobre los materiales aprobados.

AVISO: No instale la bomba sobre superficies de arcilla, tierra
o arena. Limpie el área alrededor de la bomba para eliminar
las piedras pequeñas y la gravilla que puedan obturar la
bomba. Mantenga la malla de admisión de la bomba
despejada y limpia.

2. Enrosque un tubo de descarga de 2" en el orificio de descarga
de la bomba de 2" NPT. Tenga cuidado de no estropear ni
cruzar las roscas.

PRECAUCIÓN

PRECAUCIÓN

Litros Por Hora (GPH) Por Total de M (pies)

Modelo 1,5 (5) 3 (10) 4,6 (15) Altura máx. (sin flujo)

FPSE3500A 18 170 (4 800) 12 113 (3 200) 6 814 (1 800) 5,5 m (18')

Rendimento

Requiere un ramal Amperios con fusibles de dos

Modelo HP Voltaje individual (amperios) telementos y retardo de tiempo

FPSE3500A 1/2 115 15 15

Especificaciones

Instalación eléctrica / Operación 11

Tubería – Usos con efluente
(partículas sólidas de 3/4" o menores)

La tubería debe ser de 1 1/2" como mínimo para acarrear el
volumen de descarga de la bomba. Verifique los códigos locales
para determinar si es necesario instalar una válvula de retención en
su sistema. En climas fríos, no se usan válvulas de retención para
evitar que el efluente se congele en la tubería.

Tubería – Usos con aguas residuales
(partículas sólidas de 2" o menores)

En todos los casos, la tubería no debe ser menor que la descarga
de la bomba.

Cuando se instale en un sistema de aguas residuales, la tubería
deberá ser capaz de acarrear partículas semi sólidas de 2" (5.1 cm)
de diámetro como mínimo.

El caudal en la tubería de descarga debe mantener todas las
partículas sólidas presentes en suspensión en el líquido. Para
satisfacer los requerimientos mínimos de flujo (2 pies (0.6 m) por
segundo en la línea de descarga), el tamaño de la tubería debe ser
el siguiente:

Diámetro de tubo (pi/cm) Caudal (GPM/LPM)

1-1/2 (3.8) 720/2700

2 (5.1) 1260/4740

2-1/2 (6.3) 1800/6780

3 (7.6) 2880/10860

AVISO: Use cinta de TeflónTMen las conexiones de la tubería. No
use compuestos comunes para unir tubos en tuberías de plástico o
en la bomba. El compuesto para unir tubos puede atacar el plásti
co y dañar la bomba.

3. Para reducir el ruido y las vibraciones del motor, se puede
conectar una manguera de caucho corta (1´ 5/8" (41 mm) de
diámetro interior, por ej. una manguera de radiador) en la línea
de descarga cerca de la bomba, usando abrazaderas adecuadas.

4. Si la línea de descarga de la bomba está expuesta a temperat
uras externas debajo del punto de congelación, la porción de
la línea que esté expuesta deberá ser instalada de manera que
el agua que pueda permanecer en la tubería, drene hacia la
salida por gravedad. Si se ignora esta recomendación, el agua
que quede atrapada en la descarga se podrá congelar y provo
car daños a la bomba.

5. Instale una válvula de retención de 2" en la porción horizontal
de la tubería de descarga. Verifique que la flecha que indica la
dirección del flujo apunte en dirección opuesta a la bomba.
Esta válvula de retención impedirá que el agua regrese hacia la
pileta o hacia el área que se esté bombeando cuando la
bomba no esté en marcha. La válvula de retención debe ser
una válvula de flujo libre que pueda pasar partículas sólidas
con facilidad.

AVISO: Para obtener el mejor rendimiento de la válvula de reten
ción cuando se trate de partículas sólidas, no la instale con la
descarga a un ángulo mayor de 45˚ sobre la línea horizontal. No
instale la válvula de retención en posición vertical ya que las
partículas sólidas podrán asentarse en la válvula y evitar que se
abra cuando la bomba se encienda.

6. Perfore un orificio de 3/16" (4.7 mm) en la tubería de descarga,
entre 1" y 2" (2.5 5.1 cm) por encima de la conexión de
descarga de la bomba (pero por debajo de la válvula de reten
ción) para evitar la creación de bolsas de aire en la bomba.

7. Introduzca el enchufe superpuesto del interruptor de flotador
en un tomacorriente debidamente puesto a tierra y el enchufe
de la bomba en el enchufe superpuesto.

8. Verifique la instalación observando el funcionamiento de la
bomba a través de un ciclo completo. Asegúrese de que ninguna
pieza de la unidad interfiera con el interruptor de flotador.

Riesgo de inundación. Puede provocar lesiones

personales o daños materiales. Si se ignora esta recomendación de

verificar el funcionamiento, existe el riesgo de un funcionamiento
incorrecto, fallas prematuras e inundación.

Instalación eléctrica

Voltaje peligroso, puede ser causa de descargas

eléctricas, quemaduras o muerte. Al instalar, operar o prestar

servicios a esta bomba, respete las instrucciones de seguridad
enumeradas a continuación:

1. NO utilice cable con empalmes para la alimentación eléctrica.

2. NO permita que el enchufe del cordón eléctrico quede

sumergido.

3. NO use cables de prolongación. Presentan riesgo de incendio

y pueden reducir el voltaje lo suficiente como para impedir el
bombeo, dañar el motor o ambas cosas.

4. NO manipule o preste servicios a la bomba mientras esté

conectada a la corriente eléctrica.

5. NO saque la clavija (ficha) de puesta a tierra ni modifique el

enchufe. Para protección contra la descarga eléctrica el cable
de alimentación está constituido por un conductor de tres
alambres y termina en un enchufe de tres pernos con puesta a
tierra. Enchufe la bomba en un receptáculo de toma de tres
alambres del tipo de puesta a tierra, con la tierra conectada.
Conecte la bomba respetando los códigos de electricidad que
corresponda.

Para el funcionamiento automático, enchufe o conecte la bomba a
un interruptor automático de flotante o a un controlador la bomba.
Si la bomba se conecta directamente a una toma eléctrica,
funcionará en forma continua. La bomba debe conectarse a su
propio un ramal individual y no deben colocarse otras tomas o
equipo en ese circuito. Los fusibles o disyuntores de circuito deben
tener la capacidad que se indica en el cuadro que on Page 10.

Peligro de descarga eléctrica e incendio. Puede

causar quemaduras o muerte. Asegúrese de que la información

sobre la corriente eléctrica (voltaje, frecuencia y número de fases)
inscrita en la chapa del motor de la bomba corresponde
exactamente a la de la corriente eléctrica utilizada. Instale la
bomba
en conformidad con todos los códigos de electricidad que
corresponda.

Operación

AVISO: No permita que la bomba funcione en un sumidero seco.

Si lo hace, invalidará la garantía y podrá dañar la bomba.
El uso de un protector automático de sobrecarga en el motor lo

protegerá contra el sobrecalentamiento o la sobrecarga e impedirá
que éste se queme. Cuando el motor se enfría el protector de
sobrecarga se reconecta automáticamente y permite el arranque
del motor.

Por repuestos o ayuda, llame al Servicio de Atención al Cliente de Flotec, 1-800-365-6832

TM

E.I. DuPont de Nemours and Company Corporation.

A. La bomba no

funciona:

B. La bomba no vacía

el sumidero:

C. La bomba no se

apaga:

Riesgo de arranques repentinos. Puede provocar

choque eléctrico o apretar las manos o las herramientas. Si la

corriente a la bomba está conectada cuando se repone el protector
térmico de sobrecarga, la bomba podrá arrancar inesperadamente.
Desconecte la corriente antes de prestar servicio a la bomba.

1. Verifique que el cable de alimentación esté enchufado correctamente en el receptáculo. Antes de
manipular la bomba o el motor, desconecte la energía eléctrica.

2. Asegúrese de que haya corriente eléctrica.

3. Verifique que el nivel de líquido sea lo suficientemente elevado para activar el interruptor o el control.

4. Verifique que el agujero de 3/16 pulgadas (4,17 mm) en el caño de descarga no esté tapado.

5. Verifique que la entrada de la bomba, el rodete, la válvula de retención o el caño de descarga no estén
bloqueados.

6. Es posible que el protector térmico de sobrecarga haya accionado. Haga arrancar la bomba; si arranca y se
detiene de inmediato desconecte la bomba de la corriente eléctrica por 30 minutos para permitir que el
motor se enfríe; luego vuelva a conectarla a la corriente eléctrica. Investigue la causa del
sobrecalentamiento o sobrecarga.

7. Verifique el funcionamiento del interruptor de flotador para asegurarse de que haya el máximo de juego
posible.

1. Asegúrese de que todas las válvulas en la tubería de descarga estén totalmente abiertas.

2. Limpie el caño de descarga y verifique la válvula.

3. Verifique que la entrada de la bomba o el rodete no estén bloqueados.

4. Quizás la bomba no tenga el tamaño correcto y es posible que se requiera una bomba de mayor capacidad.

5. Verifique el funcionamiento del interruptor de flotador para asegurarse de que haya el máximo de juego
posible.

1. Verifique el funcionamiento, la ubicación y el juego adecuado de los flotadores automáticos del interrup
tor o del controlador. Consulte las instrucciones de instalación del interruptor o control automático.

2. Si la bomba no funciona en absoluto o continúa funcionando con fallas, consulte al personal de
servicio de su localidad.

1. Si se levanta o sujeta la bomba por el
cordón de alimentación eléctrica puede
dañar el cordón y las conexiones.

2. El cordón se puede salir dejando al descu
bierto los alambres desnudos con la posi
bilidad de incendio o choque eléctrico.

3. Si levanta o sujeta la bomba por el cordón
anulará la garantía.

4. Use el anillo de elevación o la manija
situada en la parte superior de la bomba
para levantar y bajar la bomba.
Desconecte la energía eléctrica hacia la
bomba antes de trabajar en la bomba o de
sacaria del sumidero.

Riesgo de choque eléctrico.
Puede producir quemaduras

o la muerte.
No levante la bomba por el

cordón.

ADVERTENCIA

Servico / Guía para la resolución de problemas 12

Si el protector de sobrecarga funciona con excesiva frecuencia,
investigue los motivos. La sobrecarga podría deberse a un rodete
trabado, al uso de voltaje erróneo o reducido o a una falla
eléctrica en el motor. Si se sospecha que el motor tiene una falla
eléctrica, hágalo revisar por personal de servicio competente.

La bomba está lubricada permanentemente y no requiere ser
aceitada o engrasada.

Servico

Voltaje peligroso, puede ser causa de descargas

eléctricas, quemaduras o muerte. Antes de retirar la bomba del

sumidero para prestarle servicio, desconecte la corriente eléctrica a
la bomba y al interruptor de control.

Riesgo de choque eléctrico. Puede producir
quemaduras o la muerte. No levante la bomba por el cordón.
Ver “Advertencia de no levantar la bomba por el cordón” debajo.

Sumerja la bomba en una solución desinfectante de agua clorada
por lo menos durante una hora antes de desarmar la bomba. El
motor de la bomba contiene un aceite lubricante especial que
debe mantenerse limpio y libre de agua.

Verifique el funcionamiento llenando el sumidero con agua y
observando el funcionamiento de la bomba a través de un ciclo
completo.

Riesgo de inundación. Puede provocar lesiones
personales o daños materiales. Si se ignora esta verificación de
funcionamiento, existe el riesgo de inundación o fallas
prematuras.

AVISO: ¡Esta unidad no ha sido diseñada para aplicaciones con

agua salada o salmuera! El uso con agua salada o salmuera
anulará la garantía.

Por repuestos o ayuda, llame al Servicio de Atención al Cliente de Flotec, 1-800-365-6832

Guia para la resolución de problemas

Garantía 13

Guarde el recibo original para culaquier referencia posterior.

Garantía limitada

FLOTEC le garantiza al comprador consumidor original (el “Comprador” o “Usted”) de sus productos, que éstos estarán lbres de defectos
en materiales y en mano de obra por un período de doce (12) meses, a partir de la fecha de la compra original del consumidor.

Si dentro de los doce (12) meses a partir de la fecha de la compra inicial del consumidor, se comprueba que cualquiera de esos
productos es defectuoso, éste será reparado o reemplazado, a la discreción de FLOTEC, sujeto a los términos y a las condiciones
indicadas a continuación. Se necesitará su recibo de compra original y la etiqueta de información sobre la garantía del producto, para
determinar la admisibilidad de la garantía. La admisibilidad se basa en la fecha de compra del producto original - no en la fecha de
reemplazo bajo la garantía. La garantía está limitada a la reparación o el reemplazo del producto solamente - El comprador pagará todos los
costos de remoción, instalación, mano de obra y envío necesarios, así como todo costo adicional asociado.

Si necesita piezas o resolución de problemas, NO regrese el producto a la tienda minorista. Llame el Servicio a la Clientela de FLOTEC
al 1-800-365-6832.

Las reclamaciones bajo esta garantía se deberán realizar mediante la devolución del producto (excepto en el caso de las bombas
cloacales, ver a continuación) a la tienda minorista en donde se haya adquir ido, inmediatamente después de haber descubierto un
supuesto defecto. FLOTEC entonces tomará la medida correctiva tan pronto como sea razonablemente pos ble. No se aceptarán
solicitudes de servicio, si se reciben más de 30 días después del vencimiento de esta garantía.

Bombas cloacales

NO devuelva una bomba cloacal (que se haya instalado) a su tienda minorista. Comuníquese con el Depar tamento de Atención al
Cliente de FLOTEC. Las bombas cloacales que hayan estado en servicio y se hayan removido pueden representar un peligro de
contaminación.

Si su bomba cloacal ha fallado:

• Use guantes de caucho cuando manipule la bomba;

• Para los fines de la garantía, devuelva la etiqueta del cordón de la bomba y el rec bo de compra original a la tienda minorista;

• Descarte la bomba cumpliendo con todas las normas locales que correspondan para su eliminación.

Excepciones para la Garantía Limitada de Doce (12) Meses

Producto Período de garantía

Bomba a taladro, Bomba a émbolo, Cartucho del filtro de agua en línea

90 días

Bomba para todo uso (Modelo FP0F360AC)
Bombas de sumidero sumergibles INTELLIPUMP de 1/3 HP (Modelo FP0S1775A)

Bomba para cubiertas de piscina (Modelo F0S1790PCA)

2 años

Bomba para todo uso (Modelo FP0S4100X), Bomba de condensado (Modelo FPCP-20ULST)
Sistema de bomba de sumidero de respaldo (Modelo FP2800DCC)

Bombas de pozo sumergbles de 4"
Bombas de sumidero sumergibles de 1/2 HP 3 años
Bombas de sumidero de 1/3 HP Modelos FPSC2200A-10 y FPSC2250A-10

Tanque precargado del sistema de agua (Serie FP7100)
Bombas de sumidero de 1/2 HP Modelos FPSC3200A-10 y FPSC3250A-10

5 años

Bombas sumerg bles para procesar sólidos, modelos FPSE9000, E75STVT
Bombas sumerg bles para sumidero, modelos E50TLT, E50VLT, E75VLT, E100ELT

Floodmate

®

7000 (Modelo FP0S6000A)
Bomba de pedestal para sumidero (Modelo FPPSS5000)
Eyector de aguas servidas (Modelo FPSE3601A)

De por vida

Bomba cloacal sumergible (Modelo FPSES2700A)
Bomba para todo uso (Modelo FPSC1725X)
Bomba de sumidero sumergible (Modelo FPSC4550A-10)

Términos y condiciones generales

Usted deberá pagar por todos los gastos de mano de obra y de envío necesarios para reemplazar el producto cubierto por esta garantía.
Esta garantía no se aplicará en las siguientes situaciones: (1) caso de fuerza mayor (2) productos que, a sólo juicio de FLOTEC hayan
sido sometidos a negligencia, abuso, accidente, mala aplicación, manejo indebido o alteraciones; (3) fallas debido a instalación,
operación, mantenimiento o almacenamiento inadecuados; (4) aplicaciones, usos o servicios que no sean normales o aprobados;
(5) fallas provocadas por corrosión, herrumbre u otros materiales extraños en el sistema, o una operación a presiones que excedan los
máximos recomendados.

Esta garantía establece la única obligación de FLOTEC y el recurso exclusivo del Comprador con respecto a los productos defectuosos.
FLOTEC NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO CONSECUENTE, INCIDENTAL O CONTINGENTE.
LAS GARANTÍAS QUE ANTECEDEN SON EXCLUSIVAS Y REEMPLAZAN TODA OTRA GARANTÍA EXPLÍCITA O IMPLÍCITA,

INCLUYENDO PERO SIN LIMITARSE A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN
ESPECÍFICO. LAS GARANTÍAS QUE ANTECEDEN NO SE EXTENDERÁN MÁS ALLÁ DE LA DURACIÓN PROVISTA EN LA PRESENTE.

Algunos Estados no permiten la exclusión o limitación de daños incidentales o consecuentes o de limitaciones de tiempo sobre garantías
implícitas, de modo que es posible que las limitaciones o exclusiones que preceden no correspondan en su caso. Esta garantía le otorga
derechos legales específicos y es posible que Usted también tenga otros derechos que pueden variar de un Estado al otro.

FLOTEC • P.O. Box 342 • Delavan, WI 53115 U.S.A.

Teléfono: 1-800-365-6832 • Fax: [phone]

E-Mail: [email protected] • Sitio Web: http://www.flotecwater.com

14

15
