Sewage Pump System
MODEL FP400C
INSTALLATION INSTRUCTIONS
PRINTED IN U.S.A. FP538 (Rev. 8/12/04)
READ AND FOLLOW
SAFETY INSTRUCTIONS!
This is the safety alert symbol. When you see this sym-
bol on your pump or in this manual, look for one of the
following signal words and be alert to the potential for personal injury.
warns about hazards that will cause serious
personal injury, death or major property damage if ignored.
warns about hazards that can cause serious
personal injury, death or major property damage if ignored.
warns about hazards that will or can cause
minor personal injury or property damage if ignored.
The label NOTICE indicates special instructions which are
important but not related to hazards.
Carefully read and follow all safety instructions in this
manual.
Check your local codes before installing. You must comply
with their rules.
Vent sewage or septic tank according to local codes.
Do not install the basin or pump in any location classified as
hazardous by the United States National Electrical Code (NEC),
or by the Canadian Electrical Code (CEC), where applicable.
DESCRIPTION
FLOTEC Sewage Pump System, Model Number FP400C, is
ideal for basement installations, pumping below-grade toilets,
and laundry facilities. It includes a lightweight, corrosion resistant sump/sewage basin, FPW73-15 and cover, FPW73-17P.
These basins are used for residential, commercial, and industrial collection of sewage, effluent drainage and seepage
water. The basin cover kit includes an inlet hub, a gas tight
cover, vent and discharge grommets, cord seals, gaskets, and
hardware. Access openings allow for easy removal of the
pump without disturbing the vent connection. No special tools
or sealants are required.
NOTICE: This unit is not designed for applications involving salt
water or brine! Use with salt water or brine will void warranty.
INSTALLATION
Explosion hazard. Improper ventilation of
sewer gases can result in leakage of methane sewer gas, and a
possible explosion of fumes, resulting in severe injury or
death. Vent basin according to all local codes.
NOTICE: Proper ventilation is needed to prevent negative
basin pressure and to provide air for proper aerobic activity
within the basin.
The sewage basin should be located at the lowest place in the
basement or area to be drained. Floor drains from other areas
in the basement may be tiled into the basin. Drain tile around a
house foundation may also be tiled into the basin, effectively
removing water and relieving pressure from this area.
Basin covers are used to exclude refuse from the basin.
NOTICE: Read and understand this instruction manual before
your concrete floor is poured.
Installation Instructions
1. Dig the hole for the sewage basin and the sub-base. The
hole must be deep enough so the finished floor is flush
with the top of the basin. Refer to Figure 1, below.
NOTICE: The sub-base should include 4” of sand or
gravel. The maximum diameter of crushed rock should be
1/2”. The recommended maximum diameter of pea gravel
is 3/4”.
2. Level the sub-base out, until it is smooth. Sharp rock can
damage the basin.
3. Install the basin on top of the sub-base.
4. Backfill around the basin with crushed rock, with a maximum diameter of 1/2”, or use pea gravel.
5. Insert the 4” inlet pipe through the rubber grommet. Insert
it 2 inches into the basin. Dish soap can be used to lubricate the rubber grommet. If necessary, file the sharp
edges of the pipe to prevent damage to the grommet.
NOTICE: The pipe should pitch down to the basin inlet at
1/4” per foot. This will cause the water to run into the
basin.
6. Attach the discharge pipe to the sewage pump. The discharge pipe should stick up and out of the basin 6-10”.
7. Drill a 3/16” hole in the discharge pipe 3” above the
pumps discharge pipe thread.
®
P.O. Box 342, Delavan, WI 53115
Phone: 1-800-365-6832 • Fax: 1-800-526-3757
E-Mail: [email protected] • Web Site: http://www.flotecpump.com

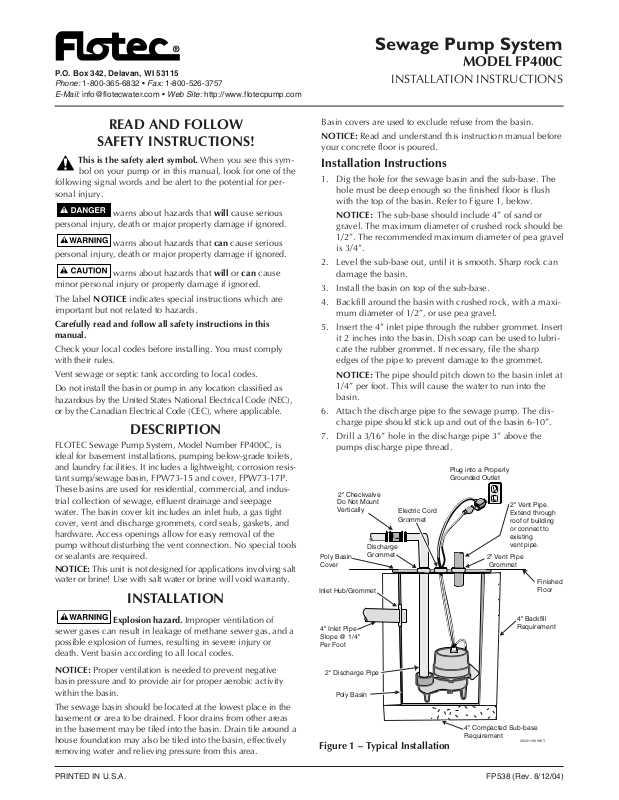

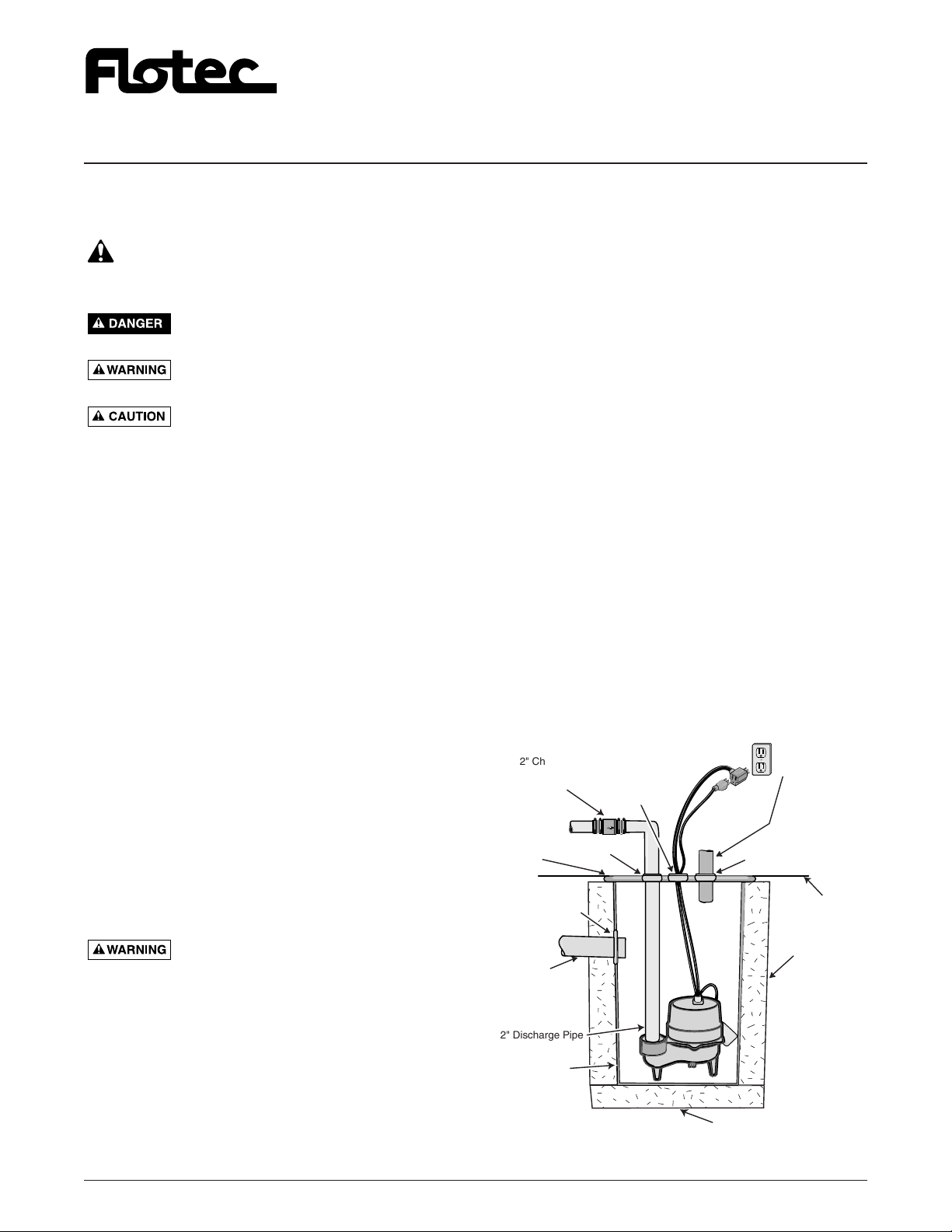

Figure 1 – Typical Installation
Plug into a Properly
Grounded Outlet
2" Checkvalve
Do Not Mount
Ver tically
Discharge
Poly Basin
Cover
Inlet Hub/Grommet
Grommet
Electric Cord
Grommet
FLOW
2" Vent Pipe.
Extend through
roof of building
or connect to
existing
vent pipe.
2" Vent Pipe
Grommet
Finished
Floor
4" Inlet Pipe
Slope @ 1/4"
Per Foot
4" Backfill
Requirement
2" Discharge Pipe
Poly Basin
4" Compacted Sub-base
Requirement
3620 1199 INST.
Page 2
2
Key Part
No. Description Qty. FP400C
1 Sewage Basin 1 FPW73-15
2 Sewage Pump 1 FPSE3200A
3 Sewage Basin Cover (Includes
Fittings Package PW73-43) 1 FPW73-17P
3A 2” Grommet, (Discharge and
Vent Grommets) 2 *
3B Cord Grommet 1 *
3C Foam Gasket Seal
w/Adhesive Backing (#) 6 Ft. *
3D Bolts, 1/4-20 x 1” (#) 4 *
3E Washers, 5/16” (#) 4 *
3F 4” Inlet Hub 1 –
4 Check Valve, 2” Swing PVC 1 FPW212-4
5 Properly Grounded Outlet – (†)

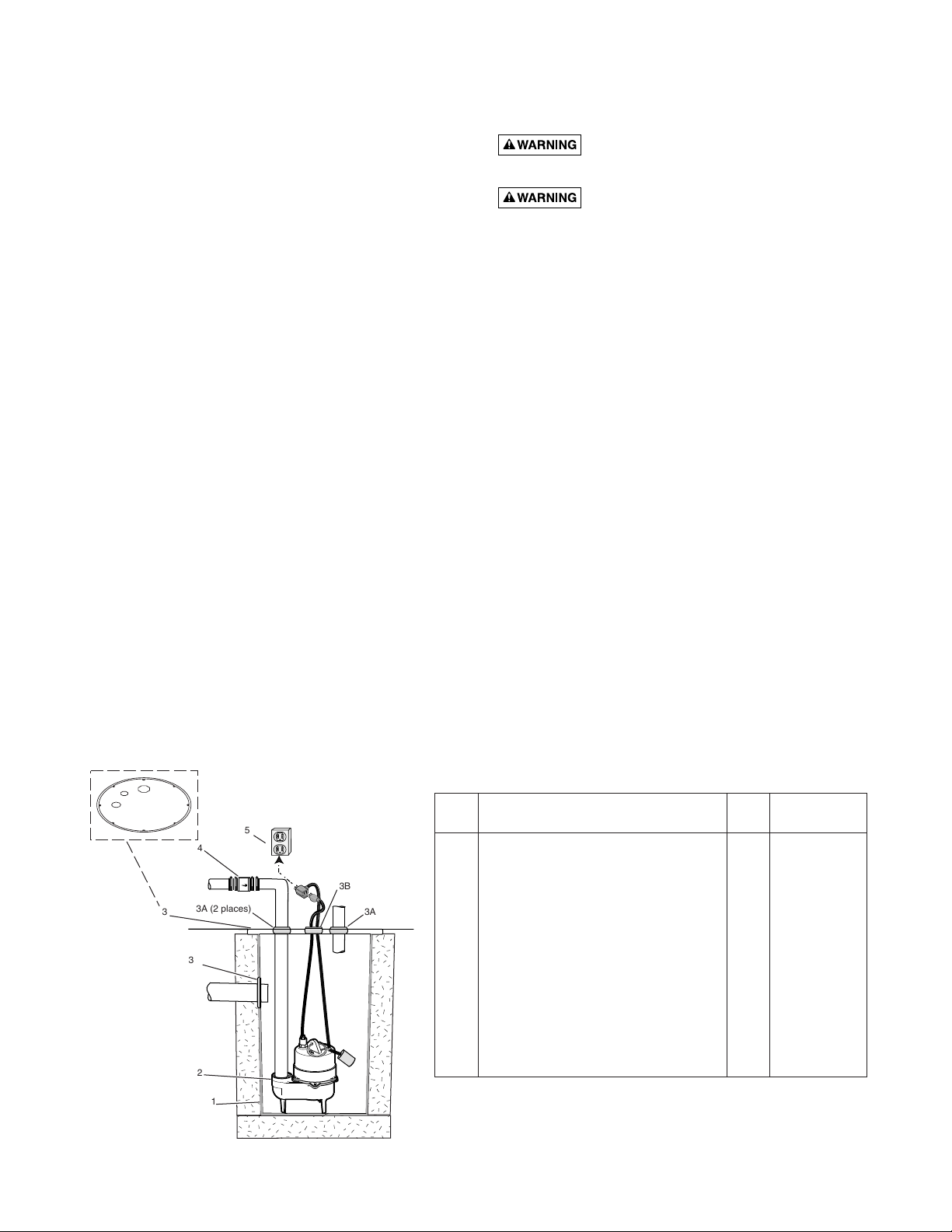

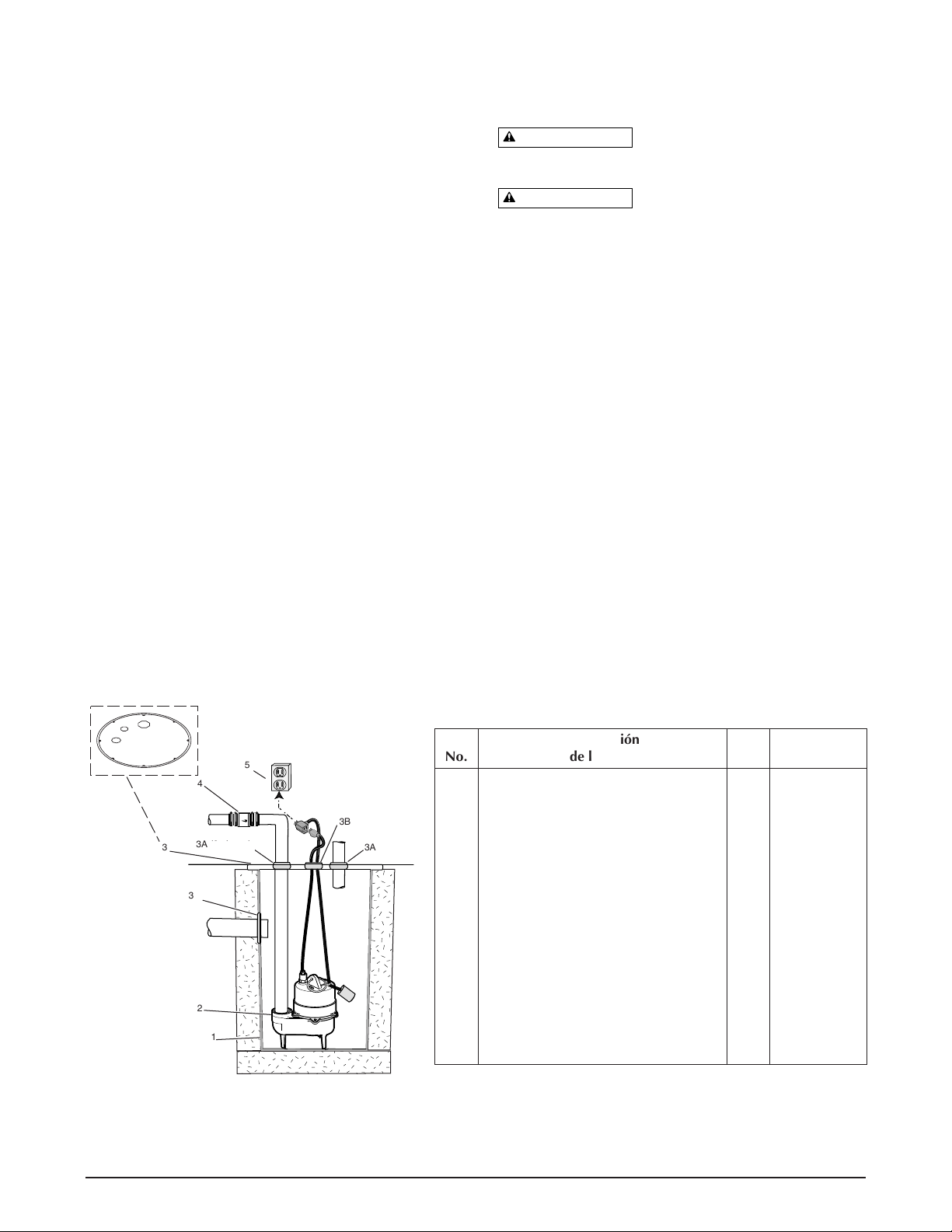

REPAIR PARTS
8. Set the pump and pipe down into the basin.
9. Install the rubber discharge grommet into the basin cover.
Lubricate the grommet with dish soap and slide the cover
down over the discharge pipe. If necessary, file the sharp
edges of the pipe.
10. Pull the power cords up, through the center electric cord
hole and Install the electric cord grommet, into the cover.
11. Install the rubber vent pipe grommet into the vent hole, in
the cover. Slide the 2” vent pipe 2 inches into the hole.
The vent pipe must go through the roof of the building or
it can be connected to an existing vent pipe. The sewage
basin must be vented.
NOTICE: Bolt the lid to the basin. Do this before the concrete floor is poured. This will prevent wet concrete from
filling up your bolt holes and keep the basin from warping.
12. Install a 2” check valve in the horizontal portion of the
discharge pipe. See Figure 1. Make certain, the flow indicating arrow, points away from the pump. This check
valve will keep the water from running back into the
basin when the pump is not running.
13. Double check the connection between the discharge pipe
and the septic or sewage tank. They must be connected
before the pump is plugged in.
14. Insert the float switch piggy-back plug into the properly
grounded outlet.
15. Plug the pump into the piggy-back plug.
16. Check the operation by filling the sump basin with water
and observing pump operation through one complete
cycle.
Failure to make this operational check may
lead to improper operation, premature failure, and flooding.
Explosion hazard. Improper ventilation of
sewer gases can result in leakage of methane sewer gas, and a
possible explosion of fumes, resulting in severe injury or
death. Vent basin according to all local codes.
NOTICE: Proper ventilation is also needed to prevent negative
basin pressure and to provide the necessary air for proper aerobic activity within the basin.
MAINTENANCE
The sump basin and cover, pump, and piping should be protected from freezing temperatures. If there is any danger of
freezing temperatures, the unit should be drained. Consult
your pump manual for instructions on how to drain the pump
to protect it from freezing.
NOTE: No replacement parts available. Do not install basin or
pump in any location classified as hazardous by the United
States National Electrical Code (NEC), or by the Canadian
Electrical Code (CEC), where applicable.
(#) Not Illustrated.
(*) Included in Fittings Package, Part Number PW73-43.
(†) Not available.
3
4
3A (2 places)
3F
2
1
5
FLOW
3B
3A
Page 3
3
Système de pompage
MODÈLE FP400C
des eaux usées INSTRUCTIONS D’INSTALLATION
LIRE TOUTES CES
INSTRUCTIONS ET LES SUIVRE!
Ce symbole indique qu’il faut être prudent. Lorsque ce
symbole apparaît sur le système ou dans cette Notice,
rechercher une des mises en garde qui suivent, car elles
indiquent un potentiel possible de blessures corporelles.
avertit d’un danger qui causera des blessures
corporelles, la mort ou des dommages matériels importants si on
l’ignore.
avertit d’un danger qui risque de causer des
blessures corporelles, la mort ou des dommages matériels importants si on l’ignore.
avertit d’un danger qui causera ou qui risquera de
causer des blessures corporelles, la mort ou des dommages
matériels importants si on l’ignore.
Le mot NOTA indique des instructions spéciales et importantes
n’ayant aucun rapport avec les dangers.
Lire attentivement toutes les consignes de sécurité contenues
dans cette Notice.
Avant de procéder à l’installation, consulter les codes de la
municipalité et s’y conformer.
Mettre à l’air libre la fosse des eaux d’égout ou la fosse septique,
conformément aux codes de la municipalité.
Ne pas installer le bassin ni la pompe dans un endroit classé
comme étant dangereux par le United States National Electrical
Code (NEC) ou le Code canadien de l’électricité.
DESCRIPTION
Le système de pompage des eaux usées FLOTEC, numéro de
modèle FP400C, est idéal pour être installé dans les sous-sol,
pour le pompage des toilettes installées au-dessous du niveau du
sol et pour les laveries, buanderies et blanchisseries. Ce modèle
est livré avec un bassin des eaux usées/de puisard léger et résistant à la corrosion, FPW73-15 et avec un couvercle, FPW73-17P.
Ce bassin est utilisé dans les résidences, les commerces et les
industries pour recueillir les eaux usées, les effluents et les eaux
d’infiltration. Le couvercle du bassin comprend un raccord
d’arrivée, un couvercle étanche aux gaz, des bagues de passage
pour les tuyaux de mise à l’air libre et de refoulement, des joints
d’étanchéité et toutes les fixations. L’ouverture d’accès permet
une dépose facile de la pompe sans avoir à déranger le branchement du tuyau de mise à l’air libre. Aucun outil spécial ni produit
d’étanchéité ne sont requis.
NOTA : Cette pompe n’est pas conçue pour pomper de l’eau
salée ni de la saumure! La garantie sera annulée si cette pompe
est utilisée pour pomper de l’eau salée ou de la saumure.
INSTALLATION
Danger d’explosion. Une ventilation
inadéquate des gaz des eaux usées peut causer une fuite de gaz
méthane et l’explosion possible des vapeurs, ce qui risquerait de
causer de graves blessures, voire la mort. Le bassin doit être mis à
l’air libre conformément à tous les codes de la municipalité.
NOTA : Une ventilation adéquate est indispensable pour
empêcher qu’une pression négative ne se forme dans le bassin et
pour un apport d’air nécessaire à l’activité aérobie dans le bassin.
Le bassin doit être placé à l’endroit le plus bas du sous-sol ou dans
la partie à drainer. Les drains de plancher des autres parties du soussol peuvent être branchés sur le bassin. Les tuyaux de drainage
posés autour des fondations de l’habitation peuvent également être
branchés dans le bassin, ce qui permettra d’éliminer efficacement
l’eau et de dissiper la pression de cette partie de l’habitation.
Le couvercle empêche les débris de tomber dans le bassin.
NOTA : Avant de couler le béton du plancher, lire et bien comprendre les instructions figurant dans cette notice.

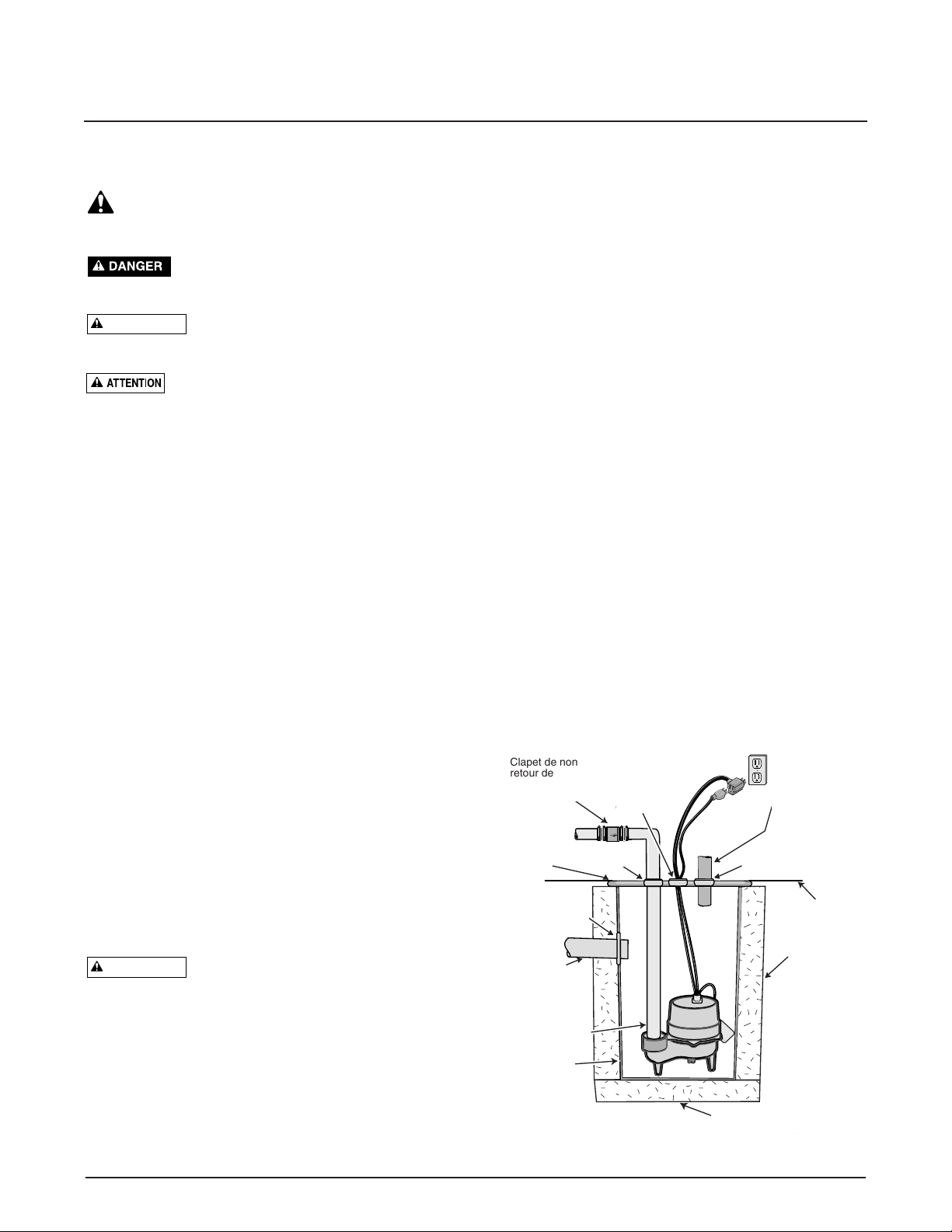

Instructions d’installation
1. Creuser le trou nécessaire pour la pose du bassin des eaux
usées et la couche portante sur laquelle il reposera. Le trou
doit être suffisamment profond de façon que le haut du bassin
affleure la partie supérieure du plancher lorsqu’il sera collé.
Se reporter à la Figure 1 ci-dessous.
NOTA : La couche portante sur laquelle le bassin reposera
doit se composer de 4 pouces de sable ou de gravillon. Le
diamètre maximum de la roche concassée doit être de 1/2
pouce. Le diamètre maximum du gravillon ne pas dépasser
3/4 de pouce.
2. Étaler la couche portante sur laquelle le bassin reposera
jusqu’à ce qu’elle soit bien lisse. Les roches à arêtes vives
risquent d’endommager le bassin.
3. Poser le bassin sur la couche portante.
4. Remblayer autour du bassin avec de la roche concassée dont
le diamètre maximum ne dépassera pas 1/2 pouce ou avec du
gravillon.
5. Introduire le tuyau d’arrivée de 4 pouces dans la bague en
caoutchouc. Le faire dépasser de 2 pouces dans le bassin. Du
savon à vaisselle peut être utilisé pour lubrifier la bague en
caoutchouc. Au besoin, limer les arêtes vives du tuyau pour
qu’elles n’endommagent pas la bague.
NOTA : Le tuyau doit être incliné vers l’arrivée du bassin à
raison de 1/4 de pouce par pied afin que l’eau puisse couler
dans le bassin.
6. Brancher le tuyau de refoulement sur la pompe des eaux
usées. Le tuyau de refoulement doit dépasser verticalement du
bassin de 6 à 10 pouces.
7. Percer un trou de 3/16 de pouce dans le tuyau de refoulement, à 3 pouces au-dessus des filets du tuyau de refoulement
de la pompe.
Figure 1 - Installation type
Clapet de non
retour de 2 po
Ne pas le monter
à la verticale
Bague du
cordon
électrique
Bague du tuyau de
mise à l’air libre de 2 po
Plancher
fini
Bague du tuyau
de refoulement
Couvercle
du bassin
en poly
Bague du raccord
de l’arrivée
Tuyau de mise à
l’air libre de 2 po. Il
doit dépasser le
toit du bâtiment ou
être branché sur
un tuyau de mise à
l’air libre existant.
Brancher le cordon électrique dans
une prise de courant mise à la terre
Tuyau d’arrivée
de 4 po incliné à
raison de 1/4 de
po par pied
4 po de
remblai
requis
Couche portante compactée
de 4 po requise
Tuyau de
refoulement
de 2 po
Bassin en poly
AVERTISSEMENT
Plug into a Properly
Grounded Outlet
2" Checkvalve
Do Not Mount
Ver tically
Poly Basin
Cover
Inlet Hub/Grommet
Discharge
Grommet
Electric Cord
Grommet
FLOW
2" Vent Pipe.
Extend through
roof of building
or connect to
existing
vent pipe.
2" Vent Pipe
Grommet
Finished
Floor
AVERTISSEMENT
4" Inlet Pipe
Slope @ 1/4"
Per Foot
2" Discharge Pipe
Poly Basin
4" Backfill
Requirement
4" Compacted Sub-base
Requirement
3620 1199 INST.
Page 4
4
8. Mettre la pompe et le tuyau dans le bassin.
9. Poser la bague en caoutchouc du tuyau de refoulement dans
le couvercle du bassin. Lubrifier la bague avec du savon à
vaisselle et glisser le couvercle par-dessus le tuyau de refoulement. Au besoin, limer les arêtes vives du tuyau.
10.Faire passer le cordon électrique par le trou central, puis
poser la bague du cordon électrique dans le couvercle.
11.Poser la bague en caoutchouc du tuyau de mise à l’air libre
dans le trou de mise à l’air libre du couvercle. Laisser dépasser le tuyau de mise à l’air libre de 2 pouces dans le trou. Le
tuyau de mise à l’air libre doit dépasser le toit du bâtiment ou
bien être branché sur un tuyau de mise à l’air libre existant.
Le bassin des eaux usées doit être mis à l’air libre.
NOTA : Boulonner le couvercle sur le bassin avant de couler
le plancher en béton de façon que le béton liquide ne remplisse pas les trous des boulons et pour que le bassin ne se
déforme pas.
12.Brancher le clapet de non retour de 2 pouces sur la partie
horizontale du tuyau de refoulement. Se reporter à la Figure
1. S’assurer que la flèche indiquant le sens du débit frappé sur
le clapet de non retour est orientée à l’opposé de la pompe.
Ce clapet de non retour empêchera l’eau de retourner dans le
bassin lorsque la pompe ne fonctionnera pas.
13.Vérifier une deuxième fois le branchement du clapet de non
retour entre le tuyau de refoulement et la fosse septique ou la
fosse des eaux usées. Le clapet de non retour doit être
branché avant de brancher la pompe sur le courant électrique.
14.Brancher la fiche à prise arrière de l’interrupteur à flotteur
dans une prise de courant adéquatement mise à la terre.
15.Brancher la pompe dans la fiche à prise arrière.
16.Vérifier le fonctionnement du système en remplissant le
bassin d’eau et en observant le fonctionnement de la pompe
pendant un cycle complet.
Ne pas procéder à cette vérification de fonctionnement risque de provoquer un mauvais fonctionnement,
une panne prématurée et une inondation.
Danger d’explosion. Une ventilation
inadéquate des gaz des eaux usées peut causer une fuite de gaz
méthane et l’explosion possible des vapeurs, ce qui risquerait de
causer de graves blessures, voire la mort. Le bassin doit être mis à
l’air libre conformément à tous les codes de la municipalité.
NOTA : Une ventilation adéquate est indispensable pour
empêcher qu’une pression négative ne se forme dans le bassin et
pour un apport d’air nécessaire à l’activité aérobie dans le bassin.
ENTRETIEN
Le bassin de puisard et le couvercle, la pompe et les tuyauteries
doivent être protégés contre les temps de gel. S’il y a danger de
gel, le système doit être vidé. Consulter le manuel de la pompe
pour connaître les instructions sur la façon de vider la pompe
afin de la protéger contre le gel.
NOTA : Aucune pièce de rechange n’est disponible. Ne pas
installer le bassin ni la pompe dans un endroit classé comme
étant dangereux par le United States National Electrical Code
(NEC) ou le Code canadien de l’électricité.

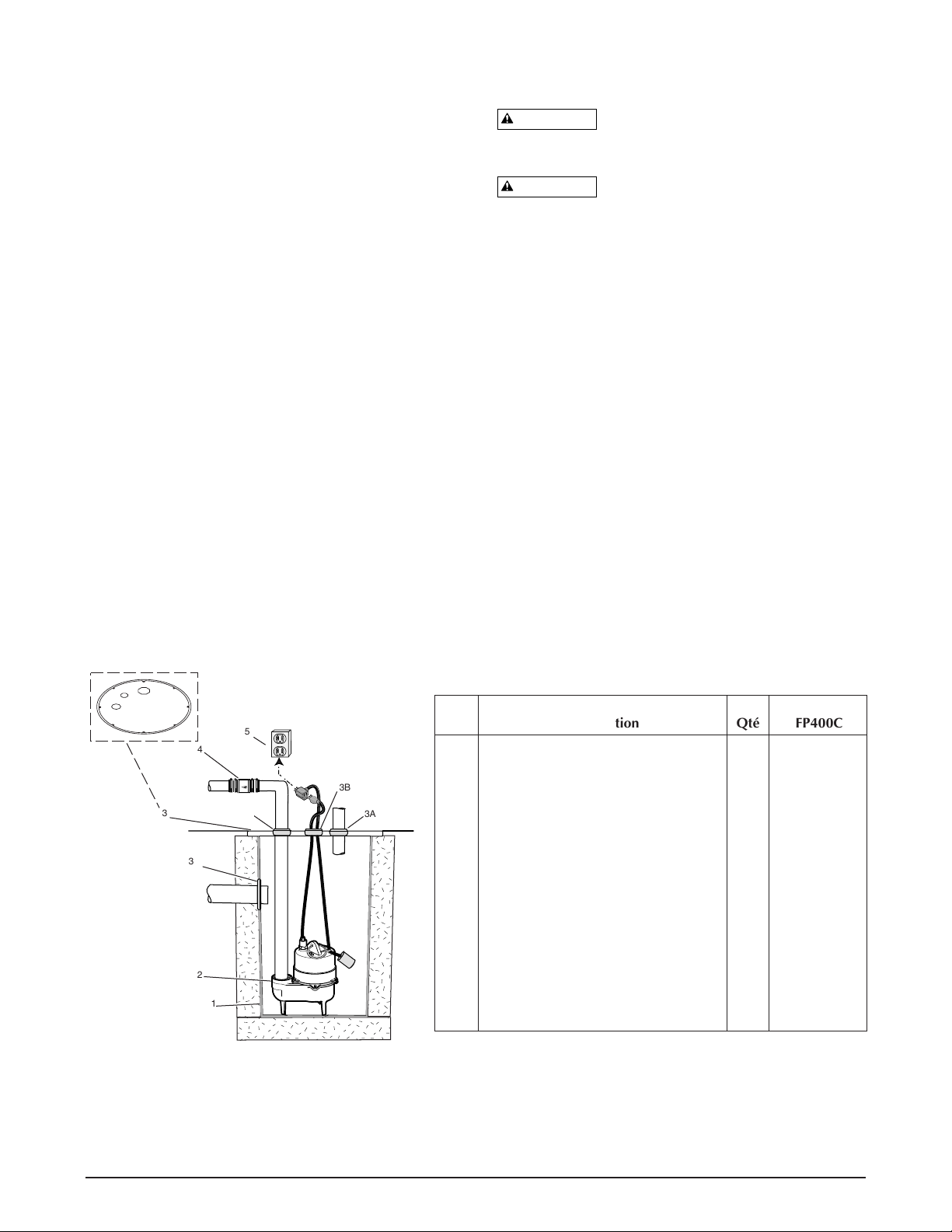

Réf. Désignation Qté FP400C
1 Bassin des eaux usées 1 FPW73-15
2 Pompe des eaux usées 1 FPSE3200A
3 Couvercle du bassin des eaux usées
(comprend les raccords PW73-43) 1 FPW73-17P
3A Bagues de 2 po (bagues pour les
tuyaux de refoulement et de mise
à l’air libre) 2 *
3B Bague du cordon électrique 1 *
3C Joint d’étanchéité en mousse
avec envers adhésif (#) 6 pi *
3D Boulons de 1/4-20 x 1 po (#) 4 *
3E Rondelles de 5/16 de po (#) 4 *
3F Raccord d’arrivée de 4 po 1 –
4 Clapet de non retour à battant
de 2 po en PVC 1 FPW212-4
5 Prise de courant adéquatement
mise à la terre – (†)
PIÈCES DE RECHANGE
(#) Pièces non illustrées.
(*) Pièces livrées dans le sachet des raccords, numéro de
pièce PW73-43.
(†) Pièces non disponibles.
3A (2 endroits)
AVERTISSEMENT
AVERTISSEMENT
3
4
3A (2 places)
3F
2
1
5
FLOW
3B
3A
Page 5
5
Sistema de bomba
MODELO FP400C
de aguas residuales INSTRUCCIONES PARA LA INSTALACIÓN
¡ES IMPORTANTE LEER Y SEGUIR LAS
INSTRUCCIONES DE SEGURIDAD!
Este es un símbolo de alerta de seguridad. Cuando vea este
símbolo en su bomba o en este manual, busque una de las
siguientes palabras de señal y esté alerta a posibles lesiones
personales.
advierte sobre peligros que causarán lesiones
personales graves, muerte o daños materiales considerables si se
ignoran.
advierte sobre peligros que pueden
causar lesiones personales graves, muerte o daños materiales
considerables si se ignoran.
advierte sobre peligros que causarán o
pueden causar lesiones personales o daños materiales de menor
importancia si se ignoran.
La etiqueta de AVISO indica instrucciones especiales que son
importantes pero no están relacionadas con peligros.
Es importante leer y observar todas las instrucciones de seguridad en este manual.
Verifique sus códigos locales antes de la instalación. Usted debe
cumplir con las reglas.
Ventile el tanque de aguas residuales o el pozo séptico según los
códigos locales.
No instale la cubeta y la bomba en ningún lugar que se haya
clasificado como peligroso conforme al Código Nacional
Eléctrico de los Estados Unidos (NEC) o el Código Eléctrico del
Canadá (CEC), según corresponda.
DESCRIPCIÓN
El sistema de Bomba para Aguas Residuales de FLOTEC, Modelo
Número FP400C, es ideal para instalaciones en sótanos, bombeo
de inodoros interiores e instalación de lavandería. Incluye una
cubeta de sumidero/aguas residuales liviana y anticorrosiva,
FPW73-15 y una cubierta, FPW73-17P. Estas cubetas se usan para
la recolección de aguas residuales, desagüe de efluente y escurrimiento de agua en aplicaciones residenciales, comerciales e
industriales. El juego de cubierta de la cubeta incluye un cubo de
admisión, una cubierta estanca a los gases , arandelas de ventilación y descarga, juntas para el cordón, empaquetaduras y accesorios de ferretería. Las aberturas de acceso permiten la remoción
fácil de la bomba sin perturbar la conexión de ventilación. No se
requieren herramientas especiales ni compuestos selladores.
AVISO: Esta unidad no ha sido diseñada para uso con agua salada
o salubre. El uso con agua salada o salubre anulará la garantía.
INSTALACIÓN
Peligro de explosión. La ventilación
inadecuada de los gases del sumidero puede resultar en una fuga
de gases cloacales de metano y en posibles explosiones de
humos causando lesiones graves o muerte. Ventile la cubeta de
acuerdo a todos los códigos locales.
AVISO: Se necesita ventilación adecuada para evitar una presión
negativa en la cubeta y proporcionar el aire necesario para la
actividad aeróbica debida dentro de la cubeta.
La cubeta de sumidero se debe colocar en el lugar más bajo del
sótano o de la zona que se desee drenar. Los desagües de piso de
otras zonas del sótano se pueden entubar en la cubeta. Los
desagües alrededor de los cimientos de la casa también se
pueden entubar dentro de la cubeta y así eliminar el agua y
aliviar la presión de esta zona en forma efectiva.
Las cubiertas de cubetas se usan para no dejar entrar residuos de
la cubeta.
AVISO: Es importante leer y comprender este manual de instrucciones antes de verter el piso de hormigón.
Instrucciones para la instalación
1. Cave el pozo para la cubeta de sumidero y la subbase. El
pozo debe ser lo suficientemente profundo para que el piso
terminado quede al ras de la parte superior de la cubeta.
Consulte la figura 1 a continuación.
AVISO: La subbase debe incluir 4” de arena o grava. El
diámetro máximo de la piedra partida debe ser de 1/2”. El
diámetro recomendado de la gravilla es de 3/4”.
2. Nivele la subbase hasta que quede lisa. La roca afilada
puede dañar la cubeta.
3. Instale la cubeta sobre la subbase.
4. Rellene alrededor de la cubeta con piedra partida de un
diámetro máximo de 1/2”, o use gravilla.
5. Introduzca un tubo de admisión de 4” a través de la arandela
de caucho. Introdúzcalo 2 pulgadas dentro de la cubeta. Se
puede usar jabón de vajilla para lubricar la arandela de caucho. Si es necesario, lime los bordes afilados del tubo para
evitar dañar la arandela.
AVISO: El tubo debe entrar en la admisión de la cubeta a
1/4” por pie. Esto hará que el agua corra hacia adentro de la
cubeta.
6. Conecte el tubo de descarga de la bomba de aguas residuales. El tubo de descarga debe salir entre 6 y 10” fuera de la
cubeta.
7. Perfore un orificio de 3/16” en el tubo de descarga a 3” por
encima de la rosca del tubo de descarga de la bomba.

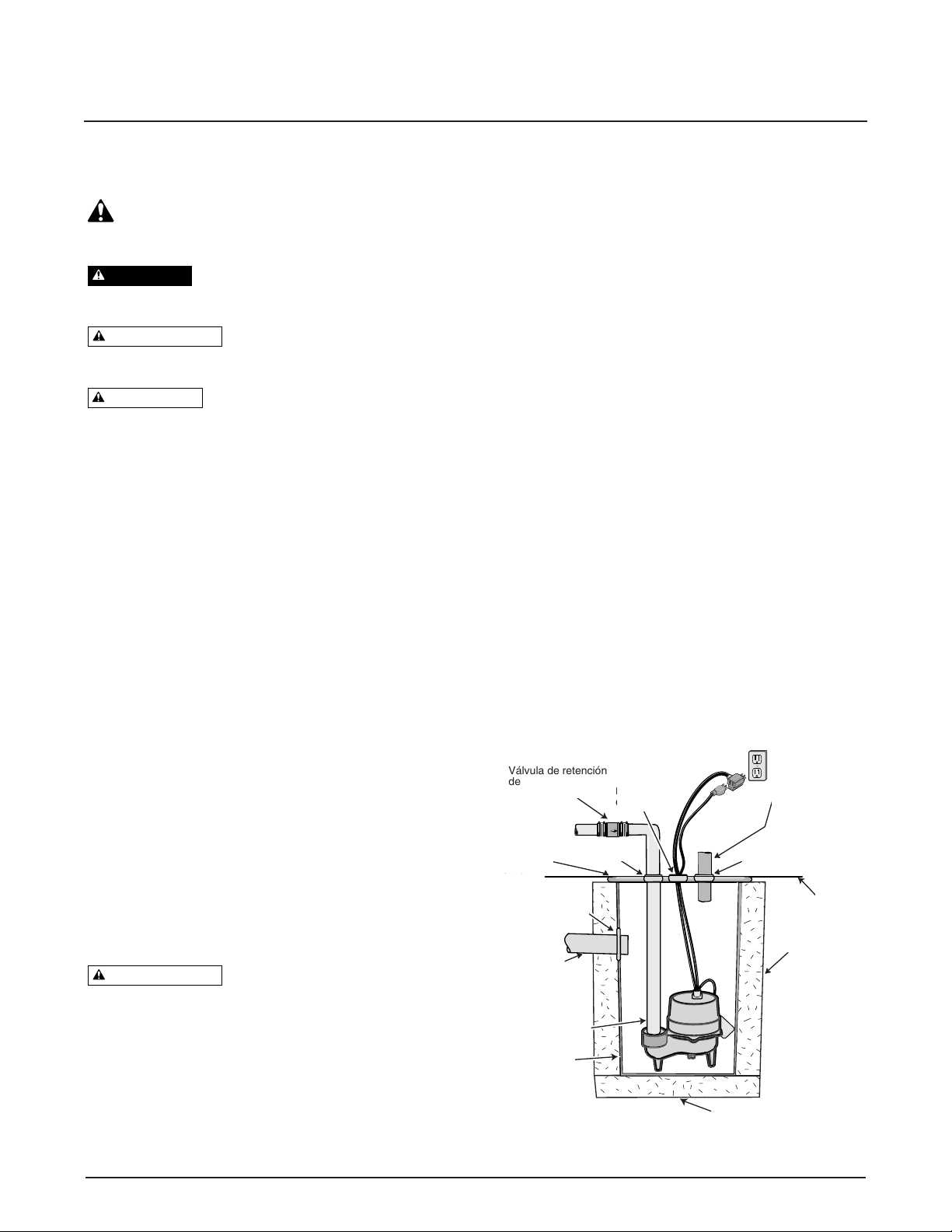

Figura 1 – Instalación típica
Válvula de retención
de 2”- No instalarla
verticalmente
Arandela
del cordón
eléctrico
Arandela del tubo de
ventilación de 2”
Piso
terminado
Arandela de
descarga
Cubierta de
cubeta de
polietileno
Cubo/arandela
de admisión
Tubo de ventilación de 2”.
Extienda a través
del techo del
edificio o conecte
al tubo de ventilación existente
Enchufe en el tomacorriente
a tierra de la propiedad
Tubo de
admisión de
4”. Inclinación
de 1/4” por pie
Requerimie
nto de
relleno de 4”
Requerimiento de subbase
compactada de 4”
Tubo de
descarga de 2”
Cubeta de
polietileno
PELIGRO
ADVERTENCIA
PRECAUCIÓN
ADVERTENCIA
Plug into a Properly
Grounded Outlet
2" Checkvalve
Do Not Mount
Ver tically
Poly Basin
Cover
Inlet Hub/Grommet
4" Inlet Pipe
Slope @ 1/4"
Per Foot
2" Discharge Pipe
Poly Basin
Electric Cord
Grommet
FLOW
Discharge
Grommet
4" Compacted Sub-base
Requirement
2" Vent Pipe.
Extend through
roof of building
or connect to
existing
vent pipe.
2" Vent Pipe
Grommet
Finished
Floor
4" Backfill
Requirement
3620 1199 INST.
Page 6
6
8. Coloque la bomba y el tubo dentro de la cubeta.
9. Instale la arandela de descarga de caucho en la cubierta de
la cubeta. Lubrique la arandela con jabón de vajilla y deslice
la cubierta hacia abajo sobre el tubo de descarga. Si es necesario, lime los bordes afilados del tubo.
10. Tire de los cordones de corriente hacia arriba, a través del
orificio central del cordón eléctrico e instale la arandela del
cordón eléctrico, en la cubierta.
11. Instale la arandela de caucho del tubo de ventilación en el
orificio de ventilación, en la cubierta. Deslice el tubo de ventilación de 2”, dos pulgadas dentro del orificio. El tubo de
ventilación debe pasar por el techo del edificio o se puede
conectar a un tubo de ventilación existente. La cubeta de
sumidero debe estar ventilada.
AVISO: Atornille la tapa a la cubeta. Hágalo antes de verter
el piso de hormigón. Esto evitará que el hormigón húmedo
llene los orificios para los pernos y no permitirá que la cubeta se acombe.
12. Instale una válvula de retención de 2” en la porción horizontal del tubo de descarga. Consulte la figura 1. Asegúrese de
que la flecha de indicación de flujo señale en dirección
opuesta a la bomba. Esta válvula de retención evitará que el
agua vuelva hacia la cubeta cuando la bomba no esté funcionando.
13. Vuelva a chequear la conexión entre el tubo de descarga y el
tanque de aguas residuales o pozo séptico. Se deben conectar antes de enchufar la bomba.
14. Introduzca el enchufe superpuesto del conmutador de flotador en el tomacorriente a tierra correspondiente.
15. Enchufe la bomba en el enchufe superpuesto.
16. Verifique el funcionamiento llenando la cubeta de sumidero
con agua y observando el funcionamiento de la bomba por
un ciclo completo.
Si se omite esta verificación operacional existe el riesgo de que ocurra un funcionamiento inadecuado, una falla prematura e inundaciones.
Peligro de explosión. La ventilación
inadecuada de los gases del sumidero puede resultar en una fuga
de gases cloacales de metano y una posible explosiones de
humos causando lesiones graves o muerte. Ventile la cubeta conforme a todos los códigos locales.
AVISO: Se necesita ventilación adecuada para evitar una presión
negativa en la cubeta y proporcionar el aire necesario para la
actividad aeróbica debida dentro de la cubeta.
MANTENIMIENTO
La cubeta de sumidero y la cubierta, la bomba y las tuberías deben
estar protegidas contra temperaturas heladas. Si existe el peligro de
que hayan temperaturas heladas, se deberá drenar la unidad.
Consulte el manual de su bomba para las instrucciones sobre
cómo drenar la bomba y protegerla contra el congelamiento.
NOTA: No hay piezas reemplazables. No instale la cubeta y la
bomba en ningún lugar que se haya clasificado como peligroso
conforme al Código Nacional Eléctrico de los Estados Unidos
(NEC) o al Código Eléctrico del Canadá (CEC), según corresponda.
Clave Descripción
No. de la pieza Cant. FP400C
1 Cubeta de sumidero 1 FPW73-15
2 Bomba para aguas residuales 1 FPSE3200A
3 Cubierta de la cubeta de sumidero
(incluye el paquete de
accesorios PW73-43) 1 FPW73-17P
3A Arandela de 2” (arandelas de
descarga y ventilación) 2 *
3B Arandela del cordón 1 *
3C Junta de estanqueidad de espuma
con refuerzo adhesivo (#) 6 Ft. *
3D Pernos, 1/4-20 x 1” (#) 4 *
3E Arandelas, 5/16”(#) 4 *
3F Cubo de admisión de 4” 1 –
4 Válvula de retención, de PVC,
oscilante, de 2” 1 FPW212-4
5 Tomacorriente debidamente
puesto a tierra – (†)
PIEZAS DE REPUESTO
(#) No se ilustra.
(*) Incluido en el Paquete de Accesorios, Repuesto Número PW73-43.
(†) No disponible.
(2 partes)
ADVERTENCIA
ADVERTENCIA
3
4
3A (2 places)
3F
2
1
5
FLOW
3B
3A
Page 7
7
Page 8
FLOTEC LIMITED WARRANTY
FLOTEC warrants to the original consumer purchaser (“Purchaser”) of its products that they are free from defects in material or workmanship.
If within twelve (12) months from the date of the original consumer purchase any such product shall prove to be defective, it shall be repaired or replaced at FLOTEC’s option, subject to the terms
and conditions set forth below. Your original receipt of purchase is required to determine warranty eligibility.
Exceptions to the Twelve (12) Month Warranty
Ninety (90) Day Warranty:
If within ninety (90) days from original consumer purchase any Drill Pump, Pitcher Pump, or In-Line Water Filter Cartridge shall prove to be defective, it shall be replaced, subject to the terms set
forth below.
Two (2) Year Warranty:
If within two (2) years from original consumer purchase any 1/3 HP Submersible Sump Pump or Model FP2800DCC shall prove to be defective, it shall be repaired or replaced at FLOTEC’s
option, subject to the terms and conditions set forth below.
Three (3) Year Warranty:
If within three (3) years from original consumer purchase any 4” Submersible Well Pump, or 1/2 HP Submersible Sump Pump, shall prove to be defective, it shall be repaired or replaced at
FLOTEC’s option, subject to the terms and conditions set forth below.
Four (4) Year Warranty:
If within four (4) years from original consumer purchase any FLOODMATE
TM
7000 or IRONMATETMSubmersible Sump Pump shall prove to be defective, it shall be repaired or replaced at
FLOTEC’s option, subject to the terms and conditions set forth below.
Five (5) Year Warranty:
If within five (5) years from original consumer purchase any Pre-Charge water system tank shall prove to be defective, it shall be repaired or replaced at FLOTEC’s option, subject to the terms and
conditions set forth below.
General Terms and Conditions
Purchaser must pay all labor and shipping charges necessary to replace product covered by this warranty. This warranty shall not apply to acts of God, nor shall it apply to products which, in the
sole judgement of FLOTEC, have been subject to negligence, abuse, accident, misapplication, tampering, alteration; nor due to improper installation, operation, maintenance or storage; nor to
other than normal application, use or service, including but not limited to, operational failures caused by corrosion, rust or other foreign materials in the system, or operation at pressures in
excess of recommended maximums.
Requests for service under this warranty shall be made by returning the defective product to the Retail outlet or to FLOTEC as soon as possible after the discovery of any alleged defect. FLOTEC
will subsequently take corrective action as promptly as reasonably possible. No requests for service under this warranty will be accepted if received more than 30 days after the term of the warranty.
This warranty sets forth FLOTEC’s sole obligation and purchaser’s exclusive remedy for defective products.
FLOTEC SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES. IMPLIED WARRANTIES, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, SHALL NOT EXTEND BEYOND THE DURATION OF THE APPLICABLE EXPRESS WARRANTIES PROVIDED
HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty lasts, so the above limitations or exclusions may not
apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state.
FLOTEC • P.O. Box 342 • Delavan, WI U.S.A. 53115
Phone: 1-800-365-6832 • Fax: 1-800-526-3757 • E-Mail: [email protected] • Web Site: http://www.flotecwater.com
GARANTIE LIMITÉE FLOTEC
FLOTEC garantit à l’acheteur-utilisateur initial de ses produits (“Acheteur”) contre tout défaut de fabrication et de matériaux.
Tout produit reconnu défectueux dans les douze (12) mois qui suivent la date d’achat d’origine sera remplacé ou réparé à la discrétion de FLOTEC, selon les conditions stipulées ci-dessous. La preuve
d’achat est exigée pour déterminer l’admissibilité à la garantie.
Exceptions à la garantie de douze (12) mois
Garantie de quatre-vingt-dix (90) jours :
Si, dans les quatre-vingt-dix (90) jours à compter de la date d’achat par le consommateur d’origine, une pompe adaptable sur perceuse, une pompe d’amorçage ou une cartouche de filtre à eau en
ligne s’avérait être défectueuse, elle sera remplacée, conformément aux conditions stipulées ci-dessous.
Garantie de deux (2) ans :
Si, dans les deux (2) ans à compter de la date d’achat par le consommateur d’origine, une pompe d’assèchement submersible de 1/3 ch ou modèle de FP2800DCC s’avérait être défectueuse, elle sera
réparée ou remplacée, au choix de FLOTEC, conformément aux termes et conditions stipulés ci-dessous.
Garantie de trois (3) ans :
Si, dans les trois (3) ans à compter de la date d’achat par le consommateur d’origine, une pompe de puits submersible de 4 pouces ou une pompe d’assèchement submersible de 1/2 ch s’avérait être
défectueuse, elle sera réparée ou remplacée, au choix de FLOTEC, conformément aux termes et conditions stipulés ci-dessous.
Garantie de quatre (4) ans :
Si, dans les quatre (4) ans à compter de la date d’achat par le consommateur d’origine, une pompe d’assèchement submersible FLOODMATEMD7000 ou IRONMATEMDs’avérait être défectueuse, elle
sera réparée ou remplacée, au choix de FLOTEC, conformément aux termes et conditions stipulés ci-dessous.
Garantie de cinq (5) ans :
Si, dans les cinq (5) ans à compter de la date d’achat par le consommateur d’origine, un réservoir de système d’eau préchargé s’avérait être défectueux, il sera réparé ou remplacé, au choix de
FLOTEC, conformément aux termes et conditions stipulés ci-dessous.
Conditions générales
L’Acheteur s’engage à payer tous les frais de main-d’œuvre et d’expédition nécessaires au remplacement du produit couvert par la garantie. Cette garantie ne couvrira pas les cas de force majeure, et ne s’appliquera pas aux produits qui, du seul avis de FLOTEC, ont fait l’objet de négligence, d’utilisation abusive ou incorrecte, d’accident, de modification ou d’altération ; ni aux produits
qui n’ont pas été installés, utilisés, entreposés ou entretenus correctement ; ni à ceux qui n’ont pas été utilisés ou entretenus normalement, y compris, mais sans s’y limiter, aux produits ayant des
pannes de fonctionnement causées par la corrosion, la rouille ou autre corps étranger dans le système, ou à des produits ayant fonctionné à des pressions dépassant la limite maximale recommandée.
Les demandes de service en vertu de la présente garantie seront faites en retournant le produit défectueux au détaillant ou à FLOTEC dès la découverte de tout défaut allégué. FLOTEC prendra alors les
mesures correctives aussi rapidement qu’il est raisonnablement possible. Aucune demande de service en vertu de la présente garantie ne sera acceptée si elle est reçue plus de 30 jours après l’expiration
de la dite garantie.
La présente garantie énonce la totalité des obligations de FLOTEC et le seul recours possible de l’Acheteur dans le cas de produits défectueux.
FLOTEC NE SERA TENU RESPONSABLE D’AUCUN DOMMAGE INDIRECT, ACCIDENTEL OU FORTUIT QUEL QU’IL SOIT.
LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, Y COMPRIS, MAIS SANS S’Y LIMITER, LES GARANTIES IMPLICITES AYANT TRAIT À LA COMMERCIABILITÉ ET À L’ADAPTATION À UN USAGE PARTICULIER, NE DÉPASSERONT PAS LA DURÉE DES GARANTIES EXPRESSES APPLICABLES STIPULÉES DANS LES PRÉSENTES.
Certaines provinces n’autorisent pas d’exclure ou de limiter les dommages fortuits ou indirects ou de limiter la durée d’une garantie implicite ; il se peut donc que les limitations ou exclusions cidessus ne s’appliquent pas à votre cas. La présente garantie vous donne des droits juridiques spécifiques et vous pouvez en avoir d’autres qui varient d’une province à l’autre.
FLOTEC • P.O. Box 342 • Delavan, WI U.S.A. 53115
Téléphone: 1-800-365-6832 • Télécopieur: 1-800-526-3757 • Courrier électronique: [email protected] • Site Web: http://www.flotecwater.com
GARANTÍA LIMITADA DE FLOTEC
FLOTEC garantiza al comprador consumidor original (“Comprador”) de sus productos, que éstos se encuentran libres de defectos de material o mano de obra
.
Si dentro de los doce (12) meses de la fecha original de la compra cualquiera de los productos demostrara estar defectuoso, el mismo será reparado o reemplazado, a opción de FLOTEC con sujeción
a los términos y condiciones expuestos a continuación. Se requiere su recibo original de compra para determinar si se encuentra bajo garantía.
Excepciones a la Garantía por Doce (12) Meses
Garantía de noventa (90) días
Si se comprueba que una Bomba de Perforación, una Bomba de Émbolo Buzo o un Cartucho de Filtro de Agua en línea, tienen defectos, dentro de los noventa (90) días a partir de la compra del consumidor original, éstos serán reemplazados, sujeto a las condiciones indicadas a continuación.
Garantía de dos (2) años
Si se comprueba que una Bomba Sumergible de Sumidero de 1/3 CV o Modelo FP2800DCC tiene defectos, dentro de los dos (2) años a partir de la compra del consumidor original, ésta será reparada o reemplazada, a opción de FLOTEC, sujeto a los términos y a las condiciones indicadas a continuación.
Garantía de tres (3) años
Si se comprueba que una Bomba Sumergible de Pozo de 4”, o una Bomba Sumergible de Sumidero de 1/2 CV tienen defectos, dentro de los tres (3) años a partir de la compra del consumidor original, éstas serán reparadas o reemplazadas, a opción de FLOTEC, sujeto a los términos y a las condiciones indicadas a continuación.
Garantía de cuatro (4) años
Si se comprueba que una Bomba Sumergible de Sumidero FLOODMATEMR7000 o IRONMATEMRtiene defectos, dentro de los cuatro (4) años a partir de la compra del consumidor original, ésta será
reparada o reemplazada, a opción de FLOTEC, sujeto a los términos y a las condiciones indicadas a continuación.
Garantía de cinco (5) años
Si se comprueba que un tanque precargado del sistema de agua tiene defectos, dentro de los cinco (5) años a partir de la compra del consumidor original, éste será reparado o reemplazado, a opción
de FLOTEC, sujeto a los términos y a las condiciones indicadas a continuación.
Términos y Condiciones Generales
El comprador debe pagar todos los gastos de mano de obra y transporte necesarios para reemplazar el producto cubierto por esta garantía. Esta garantía no se aplicará a hechos de fuerza mayor,
ni se aplicará a los productos que, a juicio exclusivo de FLOTEC, hayan sido objeto de negligencia, abuso, accidente, aplicaciones contraindicadas, manejo indebido, alteraciones; ni debido a
instalación, funcionamiento, mantenimiento o almacenaje incorrectos; ni a ninguna otra cosa que no sea su aplicación, uso o servicio normales, incluyendo, pero no limitado a, fallas operacionales causadas por corrosión, oxidación u otros elementos extraños en el sistema, o funcionamiento a presión por encima del máximo recomendado.
Los pedidos de servicio bajo los términos de esta garantía serán efectuados mediante la devolución del producto defectuoso al Vendedor o a FLOTEC, tan pronto como sea posible, después de
localizado cualquier supuesto defecto. FLOTEC tomará luego acción correctiva, tan pronto como sea razonablemente posible. Ningún pedido de servicio bajo esta garantía será aceptado si se
recibe más de 30 días después del término de la garantía.
Esta garantía establece la obligación única de FLOTEC y el remedio exclusivo del comprador en el caso de productos defectuosos.
FLOTEC NO SERÁ RESPONSABLE POR NINGÚN DAÑO CONSECUENTE, INCIDENTAL O CONTINGENTE DE NINGUNA NATURALEZA.
LAS GARANTÍAS ANTERIORES SON EXCLUSIVAS Y REEMPLAZAN CUALESQUIERA OTRAS GARANTÍAS EXPRESAS. LAS GARANTÍASIMPLÍCITAS, INCLUYENDO, PERO NO LIMITADAS A,
LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y APTITUD PARA UN PROPÓSITO EN PARTICULAR, NO DEBERÁN EXCEDER EL PERÍODO DE DURACIÓN DE LAS GARANTÍAS EXPRESAS APLICABLES AQUÍ PROVISTAS.
Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes ni las limitaciones respecto a la duración de garantías implícitas; de modo que las limitaciones o exclusiones precedentes pueden no aplicarse en su caso. Esta garantía le concede derechos legales específicos. Usted puede tener, además, otros derechos que varían de un estado a otro.
FLOTEC • P.O. Box 342 • Delavan, WI U.S.A. 53115
Teléfono: 1-800-365-6832 • Fax: 1-800-526-3757 • e-Mail (correo electrónico): [email protected] • Dirección web: http://www.flotecwater.com
Loading...
