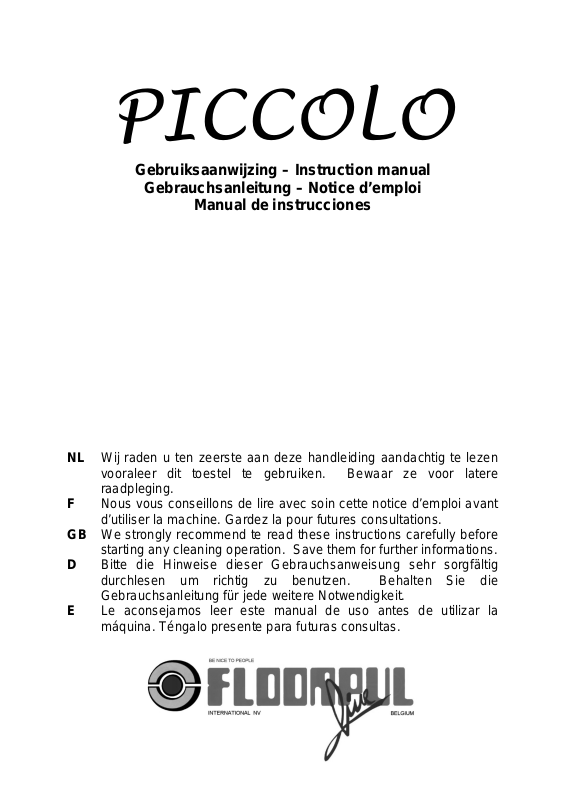

PICCOLO
Gebruiksaanwijzing – Instruction manual
Gebrauchsanleitung – Notice d’emploi
Manual de instrucciones
NL Wij raden u ten zeerste aan deze handleiding aandachtig te lezen
vooraleer dit toestel te gebruiken. Bewaar ze voor latere
raadpleging.
F Nous vous conseillons de lire avec soin cette notice d’emploi avant
d’utiliser la machine. Gardez la pour futures consultations.
GB We strongly recommend te read these instructions carefully before
starting any cleaning operation. Save them for further informations.
D Bitte die Hinweise dieser Gebrauchsanweisung sehr sorgfältig
durchlesen um richtig zu benutzen. Behalten Sie die
Gebrauchsanleitung für jede weitere Notwendigkeit.
E
Le aconsejamos leer este manual de uso antes de utilizar la
máquina. Téngalo presente para futuras consultas.
Edition 2003
NEDERLANDS
TECHNISCHE KENMERKEN
Zeer professionele stofzuiger.
Robuust, krachtig en stil, Piccolo beschikt over een groot aantal functionele
toebehoren.
Motor
Enkelfasige motor met dubbele isolatie. Nieuw concept. De motor beschikt over een
conische turbine met hoog rendement.
Structuur van de stofzuiger
Stevige en hygienische kuip in ABS voor professioneel gebruik. Twee pivoterende
wielen en twee vaste wielen die geen sporen nalaten.
GEBRUIKSAANWIJZIGING
Voeding: Deze stofzuiger werkt enkel op wisselstroom, waarvan de kenmerken van
de elektrische stroom op het op de stofzuiger aangegeven plaatje vermeld staan.
Het stopcontact moet een vermogen van 1200 W kunnen verdragen.
In gebruikstelling,
door het gebruik van de drukschakelaar (overstroombeveiliging bij de Piccolo
standaard) die je op twee posities kunt instellen, nl. 0 om te stoppen en 1 om te
starten.
OPGELET!
- Zuig geen brandende stoffen, zoals sigaretten of hete as op.
- De stofzuiger mag niet worden gebruikt om ontvlambare stoffen op te zuigen.
- Om schade aan uw machine te voorkomen, voorkom het opzuigen van
glasscherven.
- Om geen elektrische shock te veroorzaken, zuig geen water of andere
vloeistoffen op.
Veiligheidsnormen
- Trek altijd de stekker uit het stopcontact wanneer de machine niet meer gebruikt
wordt of in geval van onderhoud van de stofzuiger.
- Voorkom het rijden over de kabel bij het verplaatsen van de stofzuiger. Dit kan
schade aan uw machine veroorzaken.
- Trek telkens aan de stekker zelf en niet aan de kabel van de stofzuiger.
- Na gebruik, wanneer de kabel reeds uit het stopcontact is verwijderd, rolt u de
kabel netjes op. Zet de stofzuiger in een open plaats waar hij tegen vochtigheid
kan beschermd worden.
Motor
Zorg ervoor dat geen stof of andere restjes in de motor komt. Dit kan schade aan de
motor veroorzaken of de werking ervan verstoren.
Filter
Piccolo is voorzien van vier filtersystemen.
1-2 Een papierfilter die versterkt is aan de binnenkant in polyester. (dubbel
filtersysteem)
3 Een absoluut filter van 0.5 micron met een groot filteroppervlak.
4 Een uitgangsfilter om de lucht te zuiveren. Die is heel gemakkelijk te
vervangen. Kijk de toestand van de filter na en vervang hem indien nodig.
Opties
Indien nodig, mag de absoluutfilter, vervangen worden door een microfilter.
(HEPA filter – Klasse H.14)
Papierzak
De stofzuiger is zo gebouwd, dat de opgezogen restjes onmiddellijk in de
wegwerpbare papierzak terecht komen.
Het plaatsen van de papierzak gaat als volgt:
♦ Wanneer de machine nog aan staat, schakel die dan eerst uit!
♦ Haal de flexibel uit het toestel.
♦ Maak de sluitingen aan de zijkant los, hef de kap op om toegang te krijgen tot de
papierzak die in de binnenkant van de kuip zit.
♦ Breng de papierzak in de houder, zet er terug de kap op en zet de klepjes terug
vast aan de kuip.
Het is aangeraden om de papierzak enkel te vervangen, wanneer deze voor twee
derden gevuld is.
Wat doen als?…
Het kan gebeuren dat de prestaties van de machine minder zijn dan normaal. Dit
kan oorzaak zijn van een klein probleem en is gemakkelijk op te lossen.
♦ Een verstopte, of te volle papierzak…
♦ Infiltratie van lucht tussen de kap en de kuip: Sluit op een correcte manier de kap.
♦ Verstopt toebehoor:
♦ Een thermische schakelaar beschermt de belangrijkste delen van de machine
tegen oververhitting. Indien deze in werking treedt, wacht dan gedurende 5 à 10
minuten en zet de schakelaar terug aan. In afwachting, kijkt u na of de flexibel
niet verstopt is en/of de papieren zak niet vol is.
Behandeling
Deze stofzuiger werd zodanig gebouwd, dat hij geen speciaal onderhoud nodig heeft
anders dan vermeld in deze handleiding.
Toebehoren: De stofzuiger bevat vijf toebehoren die gemakkelijk te monteren zijn.
1. Slang: Breng de koppeling van de slang in de kuip.
2. Vloerborstel: Toebehoor voor het schoonmaken van tapijten en vloeren. Dit
toebehoor wordt vastgemaakt aan het uiteinde van de metalen buis.
Deze borstel heeft een pedaal met twee posities.
Als we de pedaal naar achter duwen, kunnen we de vloer schoonmaken en het
naar voren duwen van de pedaal, dient om tapijten te reinigen.
3. Telescopische buis:, wordt aan het uiteinde van de slang bevestigt (kant
pistoolhandgreep).
4. Zetelborstel: Reinigt de stoffen meubels, gordijnen, zetels,…)
5. Platte bek: Schoonmaken van plinten, smalle tussenruimtes,…
Andere toebehoren om het schoonmaken nog te vergemakkelijken, zijn te verkrijgen
als optie.
FRANCAIS
CARACTERISTIQUES TECHNIQUES
Aspirateur à poussière hautement professionnel.
Robuste, puissant et silencieux,
fonctionnels .
Moteur: monophasé à un stade en double isolation. Nouvelle conception du moteur
avec turbine conique a haute rendement.
Structure de I’aspirateur: cuve en ABS tres robuste et igenique pour une utilisation
professionnelle. Deux roues pivotantes et deux roues fixes antitraces.
MODE D’EMPLOI
Alimentation: I’aspirateur fonctionne uniquement avec du courant alternatif dont les
caractéristiques sont notées sur la plaquette qui indice les données electriques; la
prise d’alimentation doit pouvoir supporter une puissance de
1200 W.
Mise en marche: commandée par I’interrupteur a deux positions: 0 = arrêté; 1 =
marche.
ATTENTION ! ! !
Ne pas aspirer de I’eau, de débris de verres, de substances inflammables (essence,
solvants, vernis, etc.), de matières en combustion ou de matériaux présentants des
risques d’incendie ou d’explosion ( cigarettes, allumettes et cendres chaudes)
Normes de sécurité:
• toujours retirer la prise électrique lorsque I’aspirateur n’est pas en fonction et
avant toute intervention pour nettoyage ou reparation.
• eviter de rouler sur le câble d’alimentation lors du déplacement de I’aspirateur;
cela pourrait endommager I’isolation du câble.
• ne pas retirer la prise en tirant sur le cable d’alimentation.
• apres usage, retirer la prise et enrouler soigneusement le cable d’alimentation;
garder I’aspirateur dans un lieu couvert et protégé de I’humidité.
Moteur d’aspiration: il est essentiel que des poussières ou des corps étranges ne
parviennent pas a I’intérieur du moteur, car ils pourraient provoquer un déséquilibre
du ventilateur et nuiraient a son bon fonctionnement.
Piccolo
possède de nombreux accessoires
Filtre
Piccolo
1-2 Un préfiltre en carte renforcé a I’interieur en polyestere (double filtrage)
3. Une cartouche de securité 0,5 micron avec une grande surface filtrante
4. Un filtre de sortie pour la dépuration de I’aire, facile a enlever et à remettre.
Options
Sur demande explicite du client, le filtre de cartouche peut être remplacer par un
micro- filtre (filtre HEPA – classe h.14)
Sac en papier
L’aspirateur est construit de facon à récuperer le matériel aspiré dans de sacs en
papier à jeter, le montage duquel se fait comme suit:
• si I’appareil est branché, retirer la prise d’alimentation.
• Desserrer les crochets, démonter le capot de facon à pouvoir accéder au support
des sacs en papier à I’interieur de la cuve.
• Insérer la bride en carton du sac dans le support, remonter le capot et serrer à
nouveau les crochets de fixation.
II est conseillé de remplacer le sac en papier lorsque celui-ci est aux deux tiers plein.
Que faire si...: il peut arriver que les performances de I’appareil soient inférieures à
la normale. Cela dépend la plupart du temps d’une cause banale et facile à remédier:
• sac en papier engorgé: ....
• infiltration d’air entre le capot et la carcasse: fermer correctement le capot
• accessoire engorgé: le nettoyer
• un interrupteur thermique protège les composants principaux de la machine
contre la surchauffe. Atteint de 5 a 10 minutes lorsque cet interrupteur thermique
arrête I’aspirateur: la machine va se remettre automatiquement en marche.
Pendant cet intervalle, verifier que le flexible ne soit pas engorgé et le sac à
papier plein.
Manutention
Cet aspirateur a été construit de facon à travailler de facon optimale sans nécessiter
au- cune manutention autre que celles décrites ci-dessus (nettoyage et intégrité du
filtre, fermeture étanche).
est doté de 4 niveaux de filtrage.
Verifiez I’état du même et changez le lorsque usé avec excès.
Accessoires: la dotation de série comprend cinq accessoires, faciles à monter et à
utiliser.
1. Flexible: insérer le manchon rigide du tuyau flexible dans la cuve.
2. Brosse pour le sol: accessoire pour le nettoyage des tapis et des sols a monter a
I’extrémité du tube métallique. Elle est équipée d’un levier a pédale à deux
positions. Si I’on pèse sur le levier vers I’arrière de la brosse, on fait apparaître
les soies adaptees au nettoyage des sols durs, alors que dans I’autre position, la
brosse est predisposes au travail sur les tapis et les moquettes.
3. Tube d’aspiration telescopique: en alluminium, à relier à I’extremité incurvée du
tuyau flexible.
4. Embouchoir: suceur pour meubles rembourrés (divans, fauteuils), ten- tes, etc...
5. Suceur a fentes: pour les interstices, les angles, les plinthes, etc.
D’autres accessoires etudiés pour faciliter les travaux particuliers sont disponibles en
option.
ENGLISH
TECHNICAL FEATURES
High power, versatile and quiet are the key features of PICCOLO - Dry use
vacuum cleaner.
Motor
Single phase 230V 50 Hz motor, 1200 Watt powered, single stage, double insulated
(new generation of high performance impeller.)
Tank
Impact resistant injection moulded ABS plastic housing suitable for professional use.
Non marking special smooth rolling wheels.
INSTRUCTIONS FOR USE
Supply
The vacuum cleaner must only be used with alternative current with characteristics
corresponding to the data indicated on the technical plate; the plug socket must be
sufficient to support an amperometric load of 1200 Watt.
Power
Is reached by the waterproof switch; 0 = OFF 1 = ON
WARNING:
- do not pick up anything burning such as cigarettes, matches or hot ashes.
- do not use this cleaner to pick up flammable or combustible liquids: danger
of explosion or fire!!!
- in order to protect main vital vacuum parts from breaking, never use the
machine with glass fragments.
- do not suck any liquid components: wet surfaces can expose the operator
to possible electrical shock.
Safety checks
• Always disconnect the machine, when not in use and before attempting any
repairs or cleaning.
• When moving the machine, avoid running over the cable, could cause eventual
damage to the insulation of the cable
• Do not unplug the machine by pulling the cable
• Afer use, unplug te machine and coil the cable neatly: keep inside in a dry place.
Suction motor
It is essential that no dust or foreign body enters the motor, which will obstruct the
impellar and damage the working of the machine.
Filter system
PICCOLO is provided with four different stages of filtration
1°/2° Disposal paper bag renforced inside with poli ester filter (double filtration)
3° A 0,5 micron sized safety cartrige with a large filtering surface.
4° An exaust air filter, easy to fit and remove. Take care in checking it periodi-
cally and replacing it if used up.
Optionals: under customer’s request, the cartrige filter may be even replaced by a
microfiletr
(HEPA filter – classified H.14)
Paper bag
IMPORTANT: switch cleaner off and remove plug from electricity supply befo-
re fitting and removing paper bag.
Take out the flex hose, release the two clamps and remove the cover assembly. LiR
the full bag out and replace it with a new one, in inserting the bag cardboard collar in
the proper place (position). Refit the cover and the hose.
Check paper bag after each use: substitute it when about two thirds full or if blocked.
What to do if:
It can happen that the suction of the machine is not working as normal. This can be
due to small problems of easy resolution such as:
• No more space available in paper filter: remove it and verifie. If too full, change it
with a new one ( as shown in the pictures below)
• air entering between the suction head and the tank: eliminate the loss of air by
checking that the head is correctly seated.
• A special thermal cut-out inside the vacuum cleaner protects the motor and other
main components from overheating. Should the machine cut out, wait at least 5-
10 minutes for automatically reset. In the meantime, switch the machine off and
unplug it. Then, realise if something in the hose or in the paper bag is blocking the
flow of air, and immediately provide in solving any eventual problem.
Accessories
The vacuum cleaner is supplied with 5 accessories, all of wich are extremely easy to
fit and use
1. Vacuum hose cpl.: insert the rigid coupling into the mouthpiece on the tank.
2. Combination floor tool: used to eliminate dust and solid particles from the floor, it
is inserted on the end of the metal tubes. In 2” . Position it must be used for carpet
care.
3. Telescopic metal extention: telescopic tubes to reach high areas
4. Rectangular brush: to clean materials, tapestries, curtains, ect.
5. Crevice tool: for cracks, corners, restricted spaces with diffucult access.
Other specialist accessories are available as options, to facilitate difficult uses.
DEUTSCH
TECHNISCHE MERKMALE
Professioneller Staubsauger, sehr geräuscharm, klein und ausserst effizient im
Einsatz.
Saugmotor
Einstufiger Einphasenmotor, doppelt isoliert. Neue Motorengeneration mit konischer
Turbine. Enorme Saugleistung.
Struktur des Staubsauger
Kubel aus ABS im Spritzdruckverfahren. Einfach zum Reinigen, daher vorteilhaft fiir
die Hygiene. 2 feste Rader und 2 Schwenkrolle vom Typ no marking. (Hinterlasst
keine Spuren)
BEDIENUNGSANLEITUNG
Netzanschluss
Der Staubsauger darf nur mit Wechselstrom gemäss den Angaben auf dem
Typenschild verwendet werden. Die Steckdose muss der Leistungsaufnahme (1200
W) entsprechen. Der Staubsauger wird über einen Druckschalter ein- und
ausgeschaltet. 0 = aus, 1 = ein. Von Zeit zu Zeit das Netzkabel über den Zustand
prüfen!
ACHTUNG!!
Keine entzündbaren Stoffe (Benzin, Lösungsmittel, Lacke usw.) Explosions-
und Brandgefahr. Falsche Einsätze konnen gef5hrlich sein. Kein Wasser und
scharfe Gegenstände saugen.
Sicherheitsnormen
• Bei Nichtgebrauch des Staubsaugers und vor Eingriffen wie Reinigung oder
Reparaturen den Netzstecker aus der Steckdose ziehen.
• Mit dem Staubsauger nicht über das Netzkabel fahren um Beschädigungen an
der Isolation zu vermeiden.
• Netzstecker nicht am Kabel aus der Steckdose ziehen
• Nachdem Gebrauch des Saugers den Netzstecker aus der Dose nehmen und das
Kabel aufrollen. Den Staubsauger an einem gedeckten und vor Feuchtigkeit
geschützten Ort aufbewahren.
Filter
PICCOLO
verfugt über 4 verschiedene Filtrierstufen.
1 + 2 Stufe: Vorfilter aus Papier, intern verstärkt durch Polyester ( 2-fache Wirkung)
3 Stufe: Kartuschen-Sicherheitsfilter (0,5 Mikron) grosse Filterfläche
4 Stufe: Der Staubsauger ist mit einem speziellen Filter für die Reinigung der
Abluft ausgerüstet. Austausch des Filters sehr einfach. Vorsicht: der
Filterstand periodisch zu prufen und es zu ersetzen, falls zuviel abgenutz.
OPTION: auf explizite Anfrage des Kunden können wir den Kartuschenfilter durch
einen Mikrofilter ersetzen. (HEPA-Filter – Klasse h.14)
PAPIERBEUTEL
Der Wechsel des Papierbeutels ist sehr einfach. Staubsauger wenn möglich nicht
ohne Papier-beutel anwenden.
Lediglich Schlauch und Saugerkopf abnehmen. Papierbeutel entfernen, neuer Beutel
auf Saugstutzen schieben. Schlauch und Saugerkopf wieder montieren.
Empfehlenswert ist den Papierbeutel nur etwa 2 Drittel zu füllen und dann den
Austausch vorzunehmen
Was tun wenn... wenn die Leistung des Saugers abfallt. Praktisch immer kleine
Probleme die wie gelost werden können:
• Papierbeutel zu voll oder durch Feinstaub verstopft. Papierbeutel austauschen.
• Zubehorteile oder flexibler Schlauch verstopft. Teile reinigen.
• Falschluft zwischen Saugerkopf und Kübel. Auf Luftverlust prüfen und beheben.
• Ein Thermoschalter schützt den Sauger gegen Überhitzung. Der Saugvorgang
wird unterbrochen, d.h. der Sauger schaltet ab. Nach 5-10 Minuten schaltet der
Thermoschutz- schalter wieder automatisch ein. Unbedingt beachten: Sauger
abstellen, Netzkabel aus der Steckdose ziehen, den Staubbeutel, die
Zubehörteile sowie die Filter überprufen. Evt. reinigen. Eine Verstopfung durch
Schmutz lässt weniger Luft zirkulieren, was zur Über-hitzung des Motors führen
kann.
UNTERHALT
Der Staubsauger ist so konstruiert, dass er ohne Unterhalt funktioniert.
Ausgenommen davon sind die periodische Reinigung der Filter und der Austausch
des Papierbeutels.
ZUBEHOER
Das Gerät wird serienmässig mit 5 Zubehorteilen geliefert. Einfach zu montieren und
zu gebrauchen. Zusammensetzung:
1. Flexibler Schlauch: Muffe in die Ansaugöffnung des Saugers einführen.
2. Saugdüse: auf das Teleskoprohr stecken. Damit können Teppich- und Hartböden
gereinigt werden. Die Düse ist mit einem Druckpedal versehen. Mit diesem
können Sie nach Wunsch auf Teppich- oder Hartböden umstellen.
3. Teleskop-Handrohr am Rohrbogen des flexiblen Schlauchs Anbringen
4. Polsterdüse: für Polstermöbel, Vorhänge usw.
5. Fugendüse: für Fugen, Ecken und schmale Flächen
Als Option können weitere Sonderzubehörteile bezogen werden.
ESPAÑOL
CARACTERISTICAS TECNICAS
Aspirador super profesional.
Robusto, con gran poder y con estilo, Piccolo posee un gran número de accesorios
funcionales.
Motor
Motor monofásico con doble aislamiento. Nuevo concepto. El motor posee una
turbina cónica con un alto rendimiento.
Estructura del aspirador
Sólida e higiénica cuba en ABS para uso profesional. Incluye, dos ruedas pivotantes
y dos ruedas fijas que no dejan huellas.
MANUAL DE INSTRUCCIONES
Alimentación: Este aspirador trabaja solamente con corriente alterna, cuyas
características de la corriente eléctrica aparecen en una placa en la parte superior
del aspirador. El cable es capaz de soportar 1200 W.
En uso
El interruptor tiene dos posiciones de utilización, 0 para parar y 1 para comenzar.
¡CUIDADO!
- No aspire materias inflamables, como cigarros o ceniceros.
- El aspirador no se puede usar para aspirar materias inflamables.
- Para posibles daños que pueda sufrir su máquina, evite el aspirado de fragmentos de
vidrio.
- Para no causar ningún choque eléctrico, no aspire agua u otras materias líquidas.
Normas de Seguridad
- Desenchufe siempre la máquina, cuando no la utilice más o en caso de
mantenimiento.
- Evite cuando desplace el aspirador pasar por encima del cable. Puede ser causa de daño a
su máquina.
- Cada vez que desenchufe, hágalo del enchufe y no tirando del cable de la máquina.
- Después del uso, y una vez que está desenchufado, procure enrrollar el cable a la máquina
para mantenerlo en buenas condiciones. Guarde el aspirador en un lugar seco, para
protegerlo de la humedad.
Motor de aspiración
Cuidar que no lleguen restos de polvo o de otro tipo al motor. Puede causar daños
en el motor y como consecuencia provocar perturbaciones en el aspirado de la
máquina.
Filtro
Piccolo está previsto de cuatro sistemas de filtro.
1-2 Un prefiltro de papel reforzado por su parte interna en poliester. (Doble filtrado)
3 Un filtro absoluto (cartucho de seguridad) de 0,5 micras con una gran superficie
filtrante.
4 Un filtro de salida para depuración de aire. Este filtro es muy fácil de cambiar. Mire el
estado del filtro y cámbielo si fuera necesario.
Opciones
Si es necesario, puede cambiar el cartucho de seguridad por un micro-filtro. (filtro HEPA –
Clase H.14).
Bolsa de papel
El aspirador está fabricado para que los restos aspirados vayan inmediatamente a la bolsa de
papel.
El montaje de la bolsa de papel es el siguiente:
♦ Cuando la máquina está todavia encendida, deberá apagarla y desenchufarla
primeramente.
♦ Sacar el flexible del aparato.
♦ Suelte los cierre que hay a ambos lados de la máquina, eleve la cubierta para tener acceso
a la bolsa de papel que se encuentra dentro de la cuba.
♦ Porte la bolsa de papel en el soporte, baje la cubierta, y cierre los cierres, para volver a su
posición original.
Es aconsejable cambiar la bolsa de papel cuando esta lleno en dos tercios de su capacidad.
¿Qué hacer si ….?
Puede ocurrir que las prestaciones de la máquina son menores de las normales.
Esto puede ser a causa de pequeños problemas con fácil solución.
♦ Una obstrucción debido a que la bolsa de papel está llena.
♦ Infiltración de aire entre la cubierta y la cuba: Cierre de manera correcta la cubierta.
♦ Obstrucción en los accesorios.
♦ Un interruptor térmico protege las importantes partes de la máquina de un
sobrecalentamiento. Mientras éste interruptor entra en acción, esperar un intervalo que va
de 5 a 10 minutos para volver a empezar. Mientras espera, mire si el flexible no está
obstruido y/o la bolsa no está llena.
Manejo
Este aspirador está fabricado para trabajar en condiciones óptimas sin necesidad de
mantenimiento fuera de lo expuesto en este manual de uso.
Accesorios: El aspirador está provisto de 5 accesorios de fácil montaje.
1. Manguera: Unir la conexión de la manguera a la cuba.
2. Cepillo de suelo: Accesorio para la limpieza de alfombras y suelos. Este accesorio está
fijo al tubo de metal. Este cepillo tiene un pedal con dos posiciones. Si empujamos el
pedal hacia atrás, podemos limpiar el suelo y si lo empujamos hacia delante sirve la
limpieza de alfombras.
3. Tubo telescópico en aluminio: se sujeta al final de la manguera.
4. Cepillo para asientos: Sirve para el aspirado del polvo en los muebles, cortinas, asientos,
etc…)
5. Boquilla fija: Limpieza de zócalos, pequeños espacios, etc…
Otros accesorios estudiados para facilitar trabajos particulares, están disponibles como
opcionales.
Loading...
