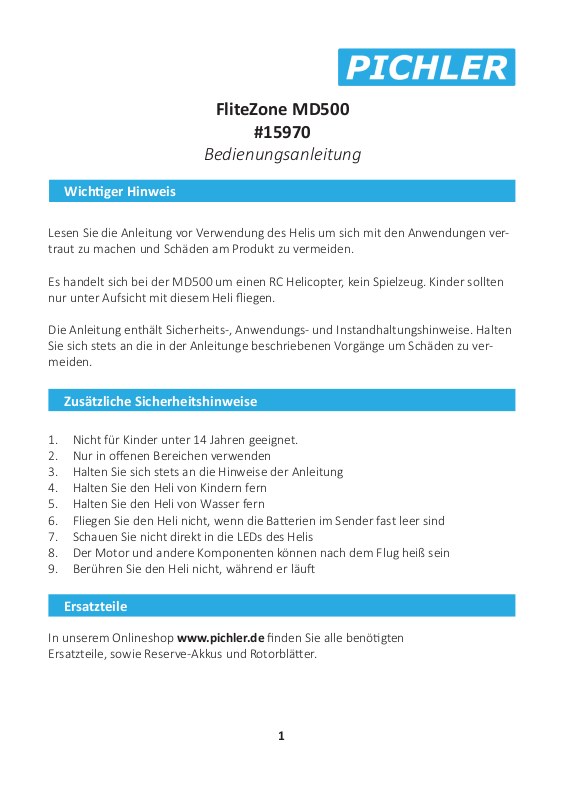

FliteZone MD500 User guide

Page 1

FliteZone MD500

#15970

Bedienungsanleitung

Wichger Hinweis

Lesen Sie die Anleitung vor Verwendung des Helis um sich mit den Anwendungen vertraut zu machen und Schäden am Produkt zu vermeiden.

Es handelt sich bei der MD500 um einen RC Helicopter, kein Spielzeug. Kinder sollten

nur unter Aufsicht mit diesem Heli iegen.

Die Anleitung enthält Sicherheits-, Anwendungs- und Instandhaltungshinweise. Halten Sie sich stets an die in der Anleitunge beschriebenen Vorgänge um Schäden zu vermeiden.

Zusätzliche Sicherheitshinweise

1. Nicht für Kinder unter 14 Jahren geeignet.

2. Nur in oenen Bereichen verwenden

3. Halten Sie sich stets an die Hinweise der Anleitung

4. Halten Sie den Heli von Kindern fern

5. Halten Sie den Heli von Wasser fern

6. Fliegen Sie den Heli nicht, wenn die Baerien im Sender fast leer sind

7. Schauen Sie nicht direkt in die LEDs des Helis

8. Der Motor und andere Komponenten können nach dem Flug heiß sein

9. Berühren Sie den Heli nicht, während er läu

Ersatzteile

In unserem Onlineshop www.pichler.de nden Sie alle benögten Ersatzteile, sowie Reserve-Akkus und Rotorbläer.

Page 2

Baeriehinweise

Anmerkung: Benutzen Sie das beigefügte USB Ladekabel um den Akku sicher zu laden.

Warnung: Befolgen Sie die Hinweise damit der Akku nicht beschädigt wird.

1. Bringen Sie den Akku nicht mit Wasser in Verbindung.

2. Halten Sie die Akkus von Kindern fern.

3. Legen Sie den Akku nicht an heißen Stellen ab.

4. Achten Sie auf die Polung.

5. Verbinden Sie den Akku nicht mit zusätzlichen Drähten.

6. Werfen Sie den Akku nicht.

7. Löten Sie den Akku nicht.

8. Enernen Sie den Akku nicht mit spitzen Gegenständen aus dem Heli.

9. Zerlegen Sie den Akku nicht.

10. Lagern Sie den Akku nicht vollgeladen, bzw. leer.

Page 3

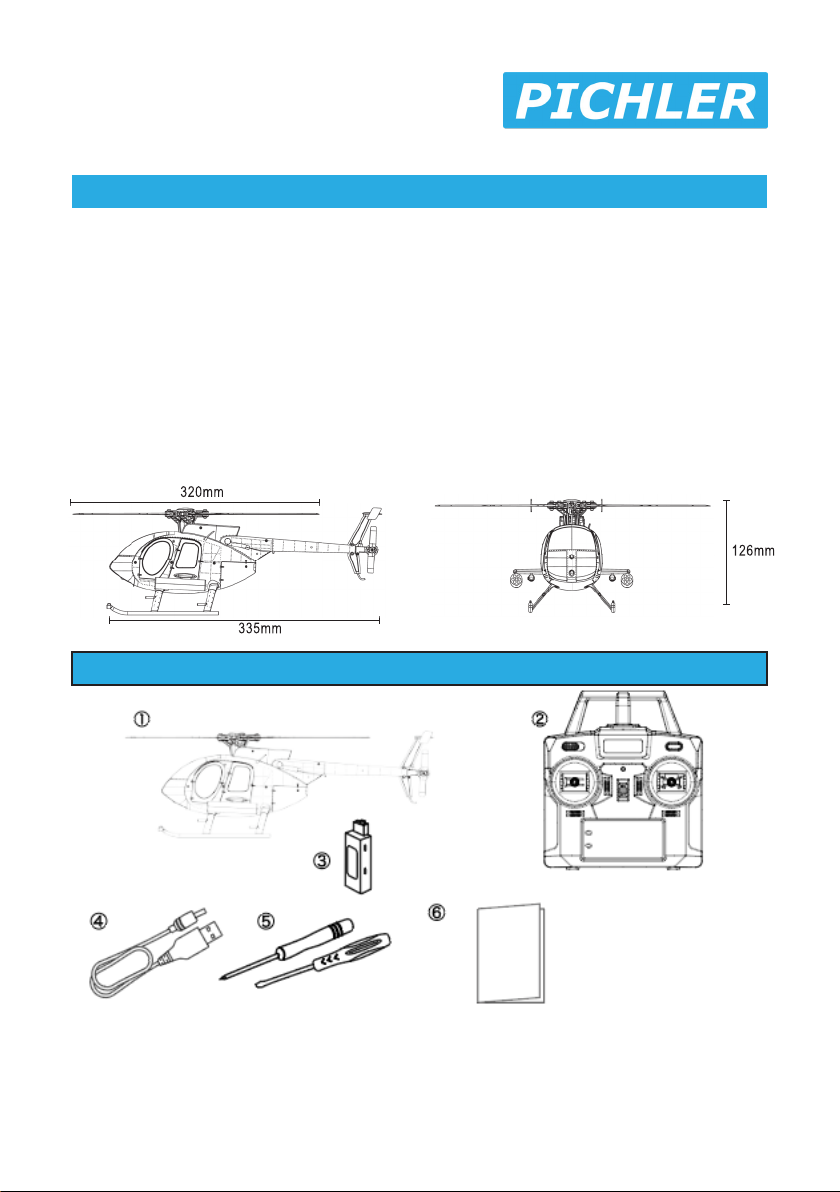

Abmessungen/Gewicht

Länge

Höhe Gewicht

Rotordurchmesser Akku Flugzeit Hauptmotor Heckmotor Ladezeit

Lieferumfang

335 mm 126 mm 228 g 320 mm

1.200 mAh ca. 15-17 min 1807 1103 ca. 90 min

1. Helicopter, 2. RC Sender, 3. Akku, 4. USB Kabel, 5. Werkzeug, 6. Anleitung

Page 4

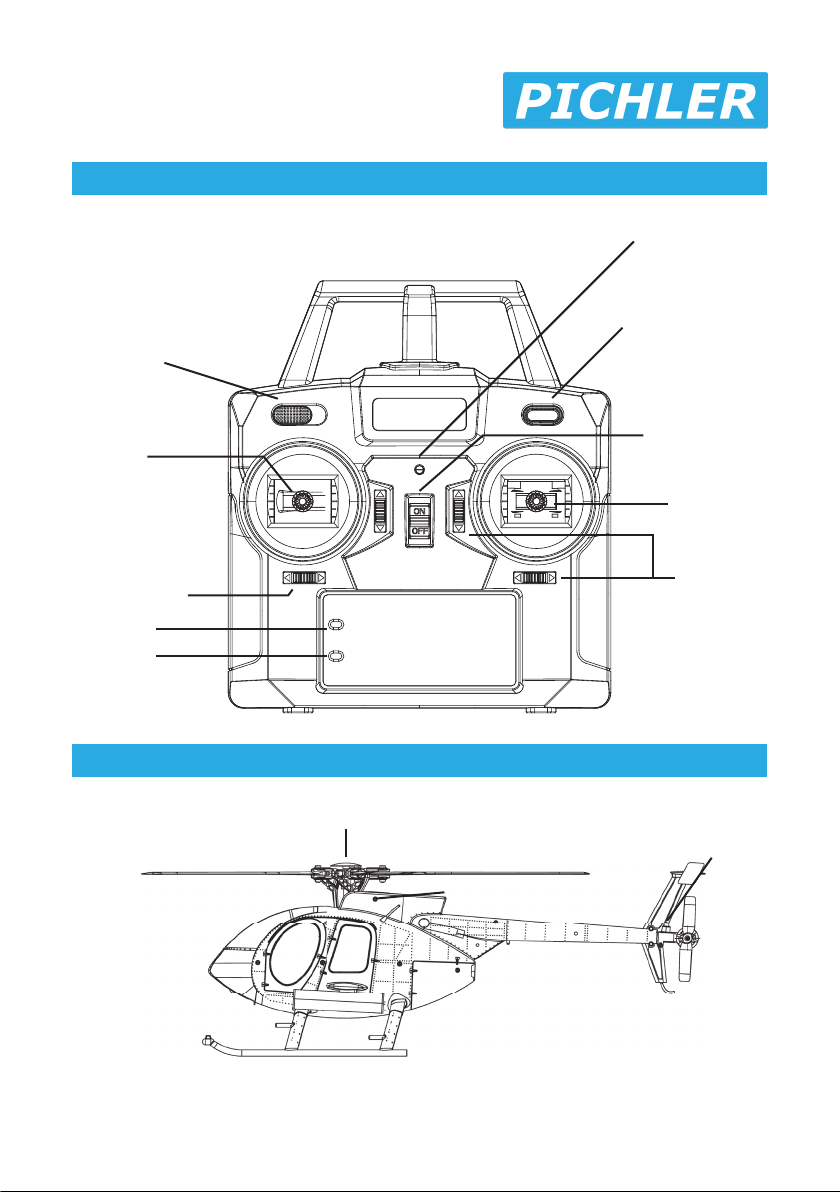

Sender / Fernsteuerung

Steuerempndlichkeit

Statusanzeige

Not-Aus

An/Aus-Schalter

Steuersck Throle/

Heck

Trimmung

Start

Landung

Helikopter-Teile

Rotor

Akkufach

Taumelscheibe

Blahalter

Steuersck

Roll/Nick

Trimmung

LED

Antriebswelle

HeckRotor

Landegestell

Page 5

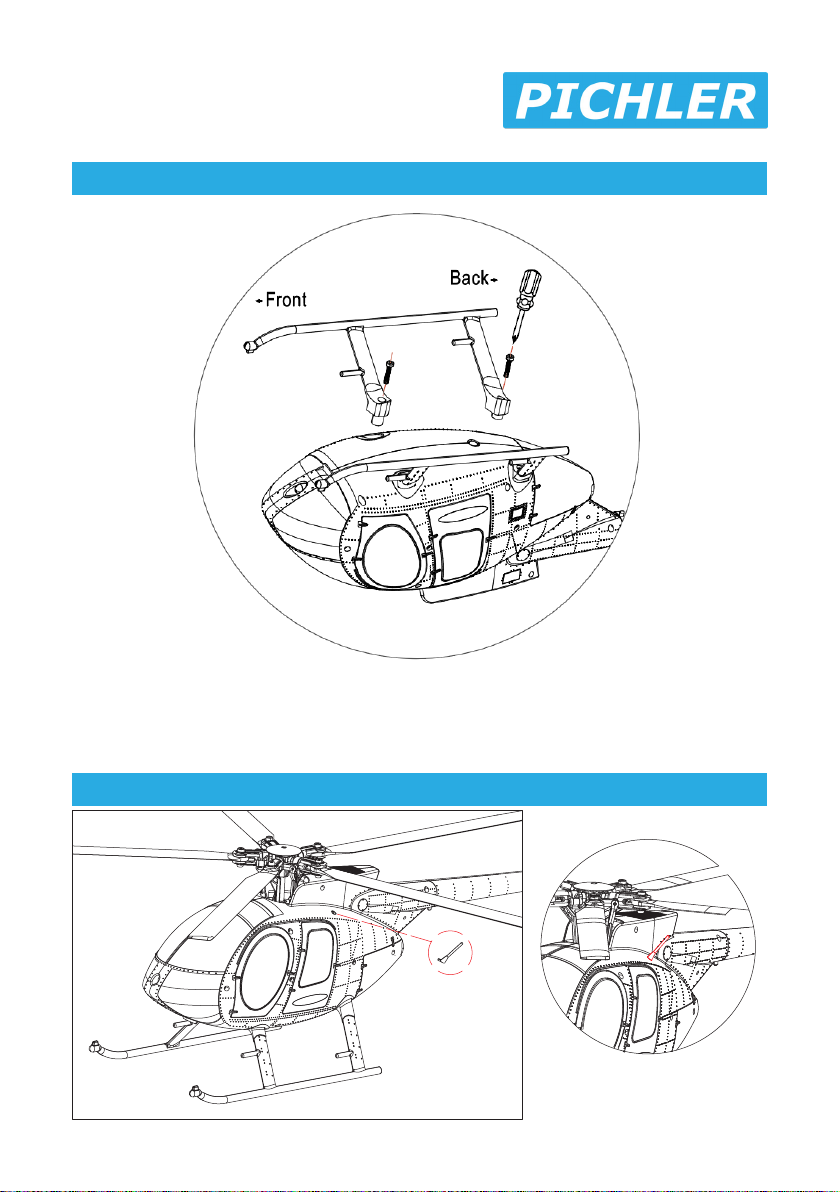

Landegestell moneren

Schrauben Sie das Landegestell wie in der Abbildung gezeigt fest. Achten Sie dabei auf die Ausrichtung.

Ziehen Sie alle Schrauben sorgfällg nach.

Antenne befesgen

Befesgen Sie die

Antenne an der angezeigten Stelle.

Page 6

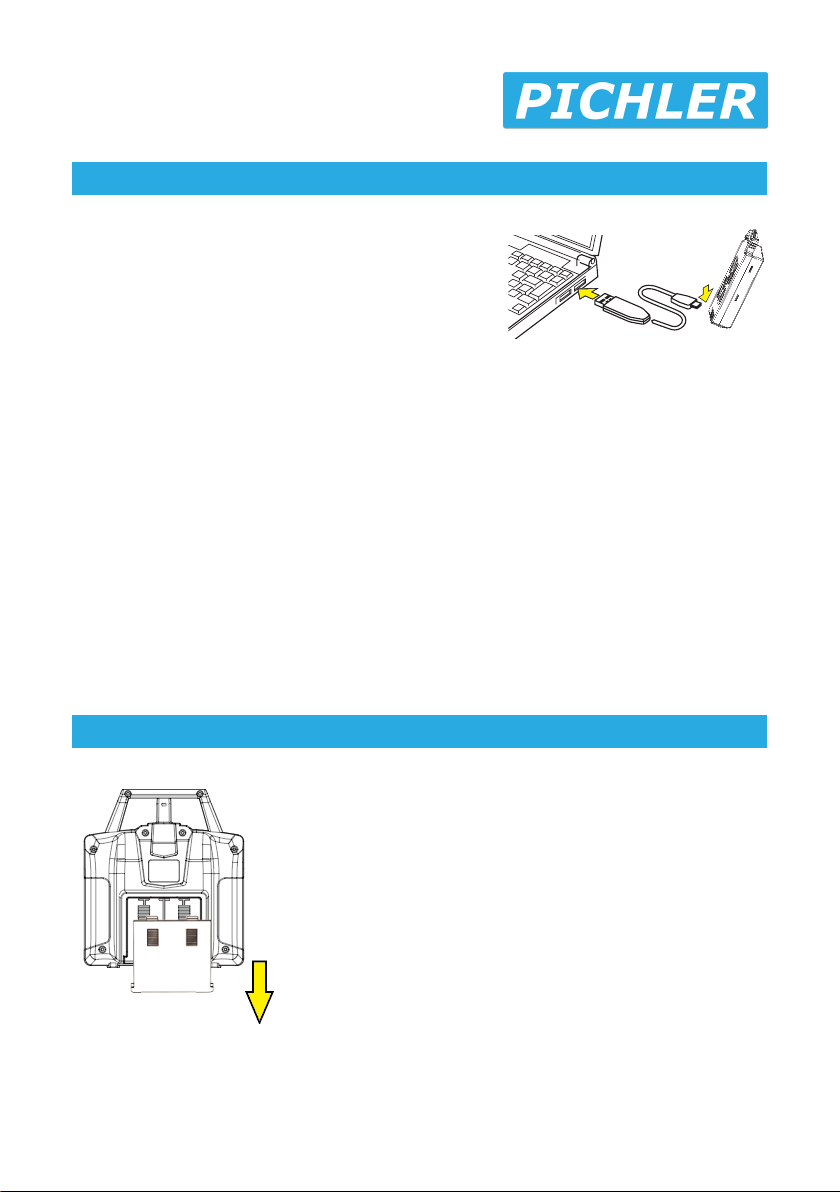

Laden des Akkus

Methode 1:

Laden des Akkus über den PC-Port

1. Verbinden Sie den USB Lader mit dem USB Port

2. Verbinden Sie den Akku mit dem USB Lader.

Die LED zeigt den Ladevorgang an.

Methode 2:

Laden des Akkus über einen USB Netzteil.

1. Verbinden Sie den USB Lader mit dem USB Netzteil.

2. Verbinden Sie den Akku mit dem USB Ladestecker. Die LED zeigt den Ladevorgang

an.

Methode 3:

Laden des Akkus über eine Power-Bank.

1. Verbinden Sie den USB Lader mit der Power Bank.

2. Verbinden Sie den Akku mit dem USB Lader. Die LED zeigt den Ladevorgang an.

Einsetzen der Baerien

Ziehen Sie die Abdeckung nach unten runter und setzen Sie die Baerien ein. [4x AA]

Wir empfehlen Pichler P-Cell Mignon Baerien [#11000]

Page 7

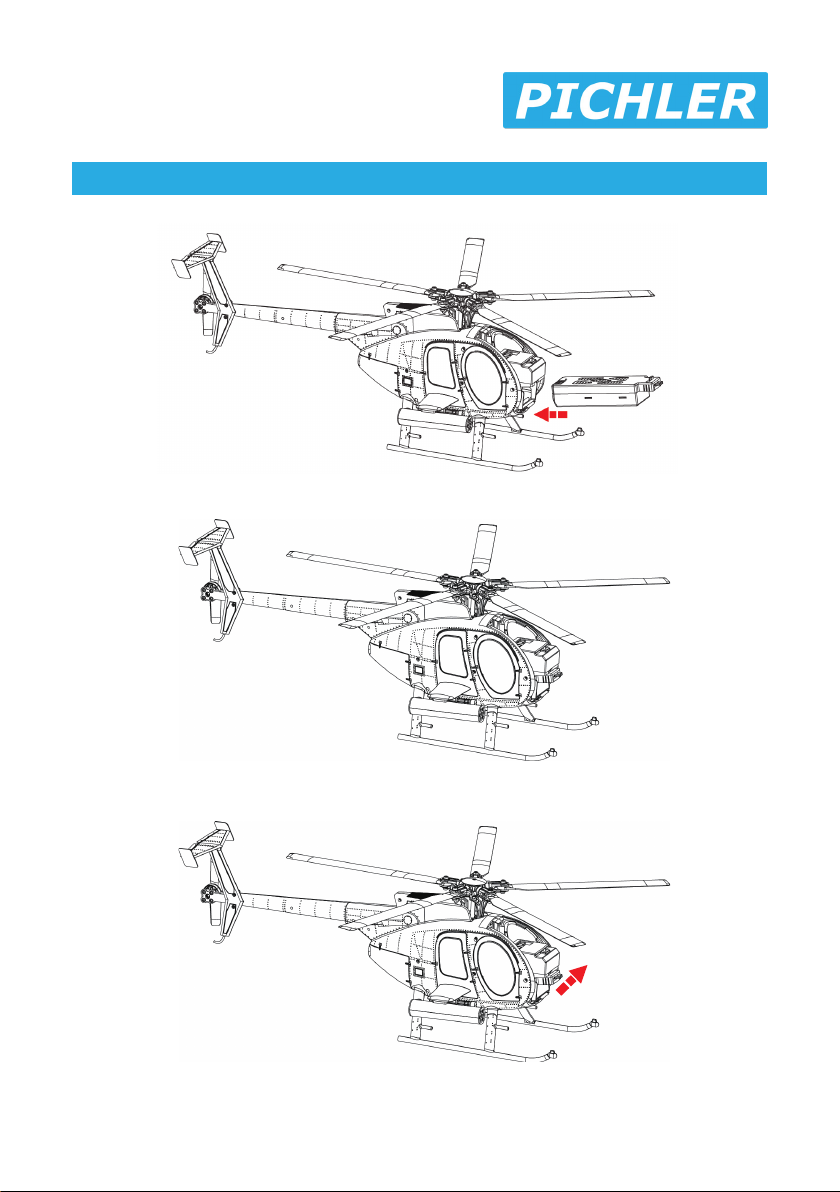

Verbinden des Akkus

Önen Sie vorsichg die Haube und

platzieren Sie den Akku im gezeigten Fach.

Schieben Sie den Akku genau auf die Pins. Wenden Sie dabei nicht zu viel Druck an.

Enernen Sie den Akku immer aus dem Heli, wenn dieser nicht im Be-

trieb ist.

Page 8

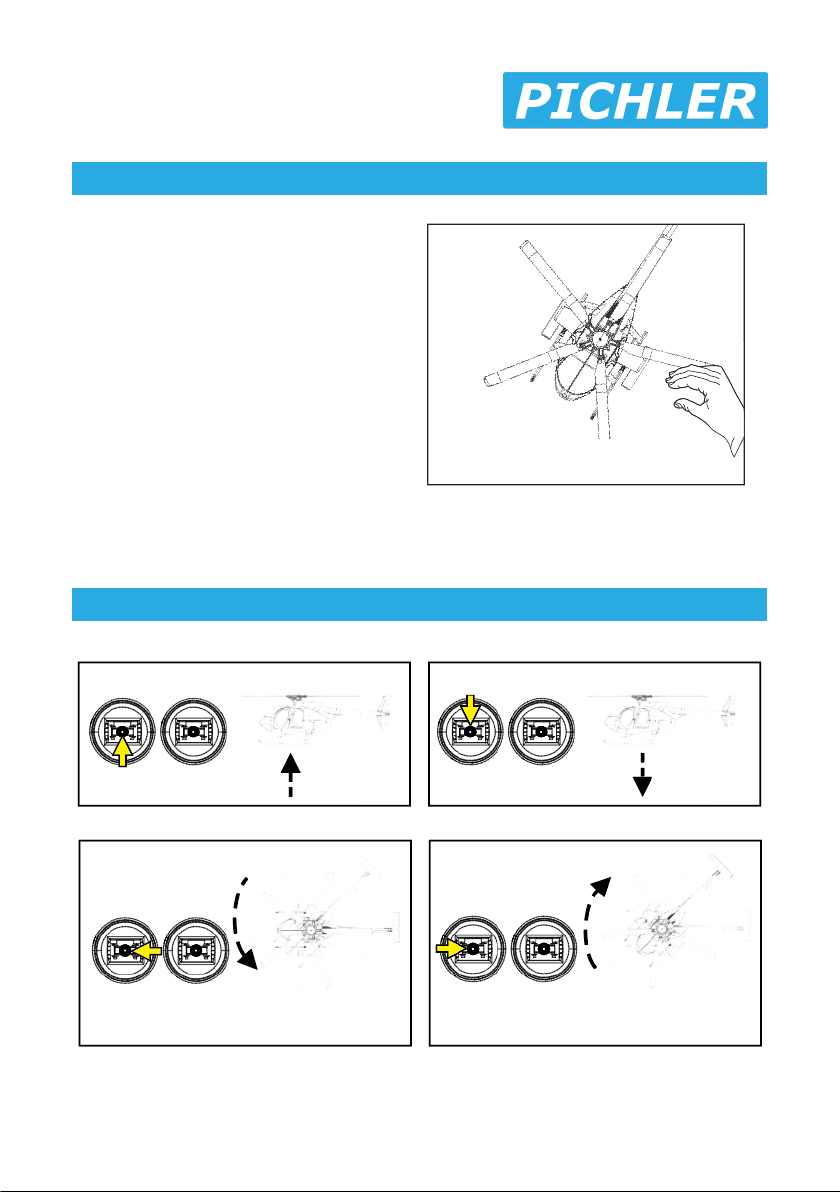

Erslug

1. Vergewissern Sie sich, dass sowohl Sender als auch Heli mit entsprechendem Strom versorgt sind.

2. Halten Sie Abstand zu Personen, Fahrzeugen, Tieren, Strommasten, etc..

3. Schrauben Sie die Rotorbläer nicht zu fest an, damit diese sich noch leicht

bewegen können. Andernfalls kann es

sein, dass der Heli im Flug wackelt.

4. Falls erforderlich, betägen Sie den Notaus Knopf am Sender.

Beachten Sie, dass der Heli bei Betägen des Notaus (auch im Flug) ausschaltet, und unweigerlich abstürzt.

Steuerung (1/2)

Gas-Hebel

Hebel hoch

Ruder links Ruder rechts

Drehung links Drehung rechts

Hebel runtersteigen

sinken

Page 9

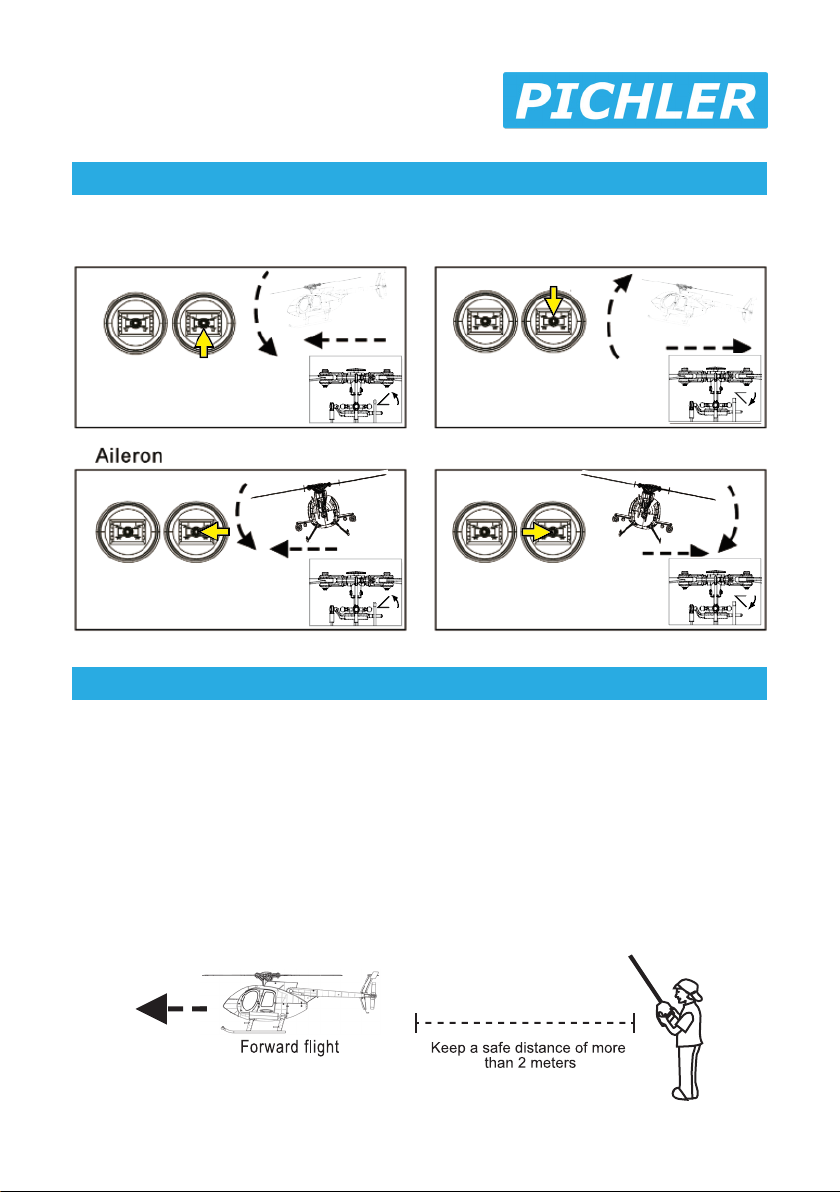

Steuerung (2/2)

Nick / Roll

Nick nach vorne

Roll nach links Roll nach rechts

Nick nach hinten

Inbetriebnahme und Flug

1. Schalten Sie den Sender in der Nähe des Helis ein.

2. Setzen Sie den Akku in den Heli ein.

3. Die Lichter am Heli und am Sender blinken jetzt synchron. Binden Sie den Heli

indem Sie den Gashebel nach ganz Oben, und anschließend nach ganz Unten

stellen.

4. Zum manuellen Starten, ziehen Sie beide Hebel nach Unten-Außen. Ein Auto-Start

ist auch per Startknopf möglich.

5. Halten Sie den Heli auf sicherer Distanz zu sich und anderen.

6. Für eine manuelle Landung, lassen Sie den Gashebel für ca. 2-3 Sek ganz unten. Die Landung kann ebenfalls per Lande-Knopf durchgeführt werden.

Page 10

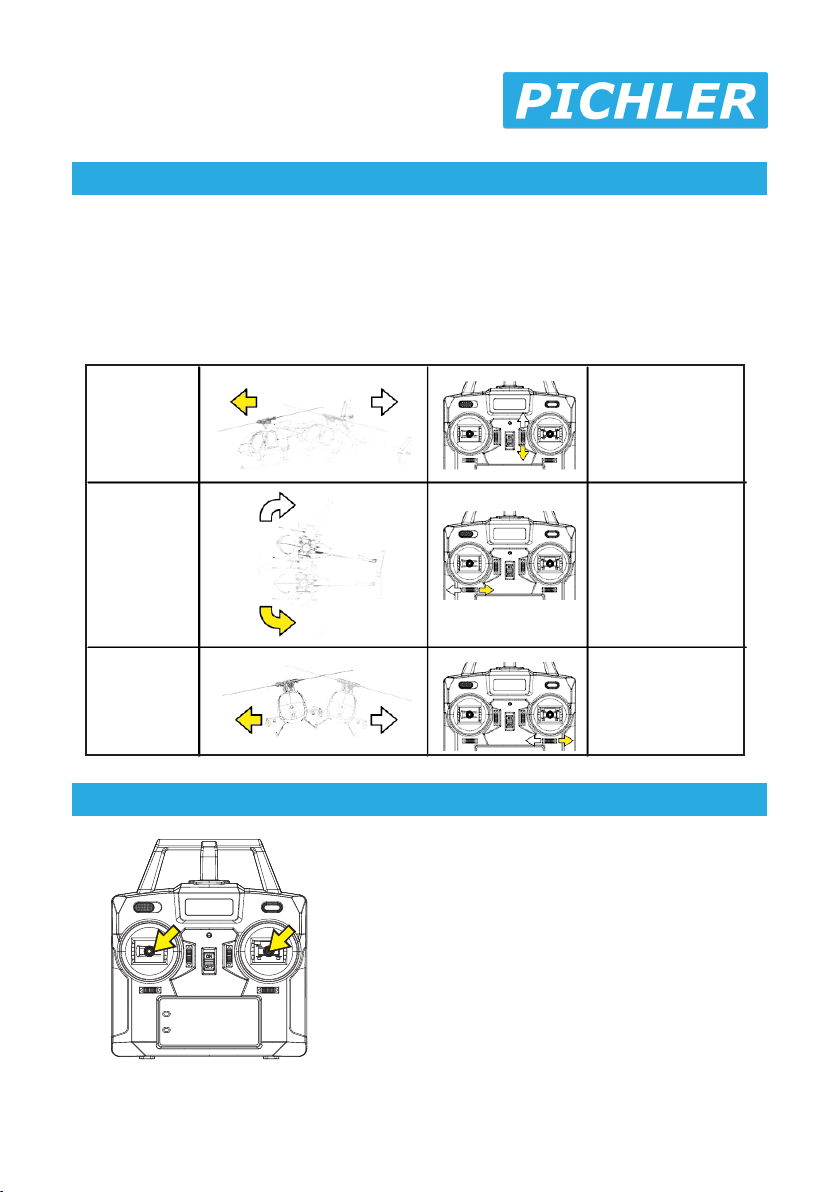

Trimmen

Der Heli bendet sich nach dem Starten im „Hover-Modus“ sofern Sie keine Hebel bedienen. Er sollte weitestgehend in der Lu schweben. Wenn Sie mit der Balance des Helis nicht zufrieden sind können Sie über die Trimmhebel Korrekturen vornehmen.

Trimmen Sie mit den Knöpfen in die entgegengesetze Richtung um zu korrigieren.

vorwärts /

rückwärts

links /

rechts

seitlich

Gyro rekalibrieren

Trimmen Sie entsprechend der Pfeilrichtungen

1. Stellen Sie den Heli auf einen geraden

Untergrund

2. Bewegen Sie die Hebel wie abgebildet um den Gyro zu kalibrieren.

3. Nachdem die LEDs nicht mehr blinken,

können Sie starten.

Page 11

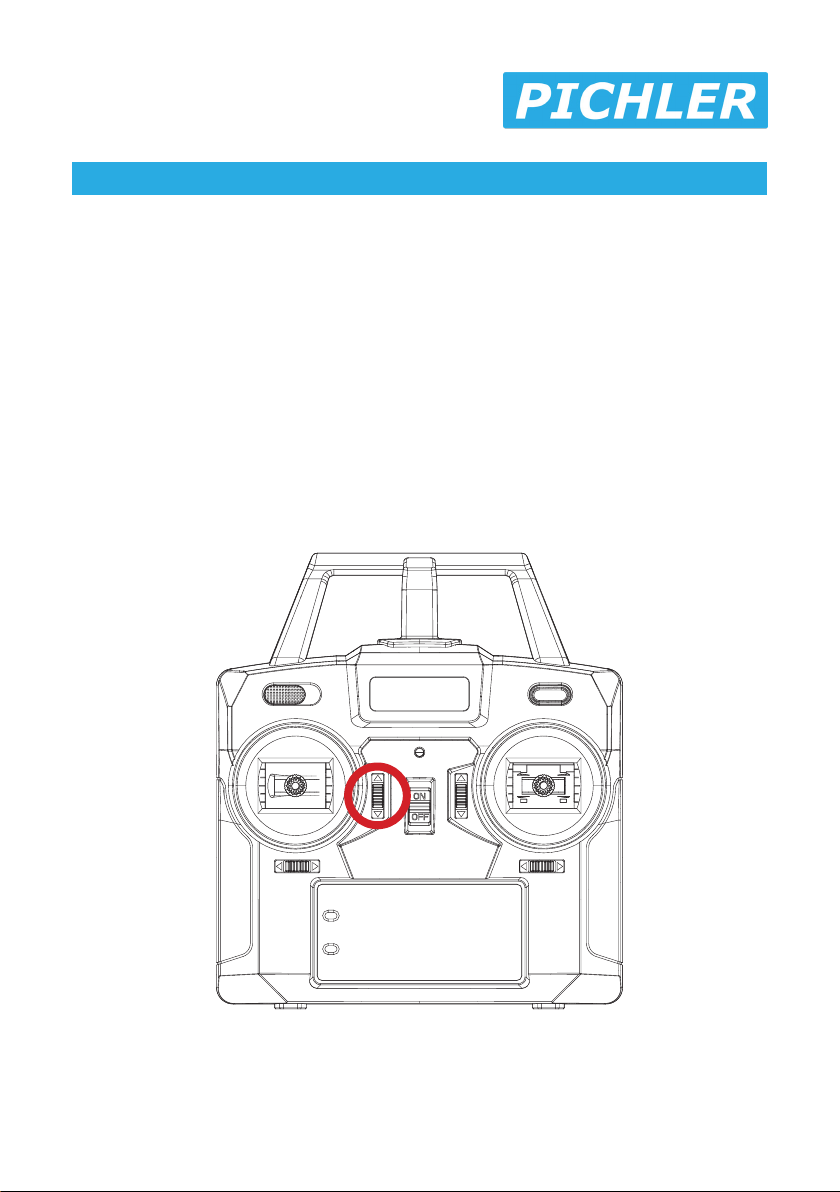

Mode 1 / Mode 2 Einstellung

Ändern Sie den Mode des Senderns indem Sie den markierten Trimmhebel nach oben gedrückt halten, während Sie den Sender einschalten.

Hinweis: Der Bindevorgang wird nun ebenfalls mit dem anderen Hebel durchgeführt!

1. Drücken Sie den Linken Trimmhebel nach oben und halten Sie diesen.

2. Schalten Sie den Sender ein.

3. Der Mode ist gewechselt.

Page 12

Troubleshoong / Fehlerbehebung

Fehler möglicher Grund Behebung

Heli an, Rotorlicht an

Blinkend, keine Reakon

Der Heli ist nicht gebunden Erneut binden.

Nach dem Einschalten des

Helis passiert nichts

Gasgeben zeigt keinen Eekt.

Empfänger-LED blinkt

Heli nach dem Binden ein-

geschalten, der Rotor dreht, aber der Heli hebt nicht ab

5 Heli wackelt sehr stark

Heli dreht nach dem Start

nach links

7 Der Heli neigt sich nur gering

8 Der Heli neigt sich zu stark

Lauterbachstrasse 19 | 84307 Eggenfelden | [email protected] | +49 8721 508266-0

Prüfen Sie, ob die Akkus für Heli und Sender geladen sind

Niedriger Akku-Stand Schlechte Akku-Verbindung

Niedriger Akku-Stand Akku laden

Hauptrotor verformt Rotoranbauteile verformt

Rotorbläer zu stark befesgt

Heckrotor hat wenig Leistung Heckrotor defekt

Heckrotorbla zu locker

Anwenderfehler bei der Trimmung

Defekt am Servo Defekte Rotoranbauteile

Pichler Modellbau GmbH

V1.0

Akkus Laden, Baerien richg

einsetzen

Akkus laden Korrekte Verbindung sicherstellen

Hauptrotor tauschen Rotoranbauteile tauschen

Rotorbläer lockern

Prüfen Sie den Heckrotor

Trimmung korrekt durchführen

Servo prüfen Rotorverbindungen prüfen Taumelscheibe prüfen
