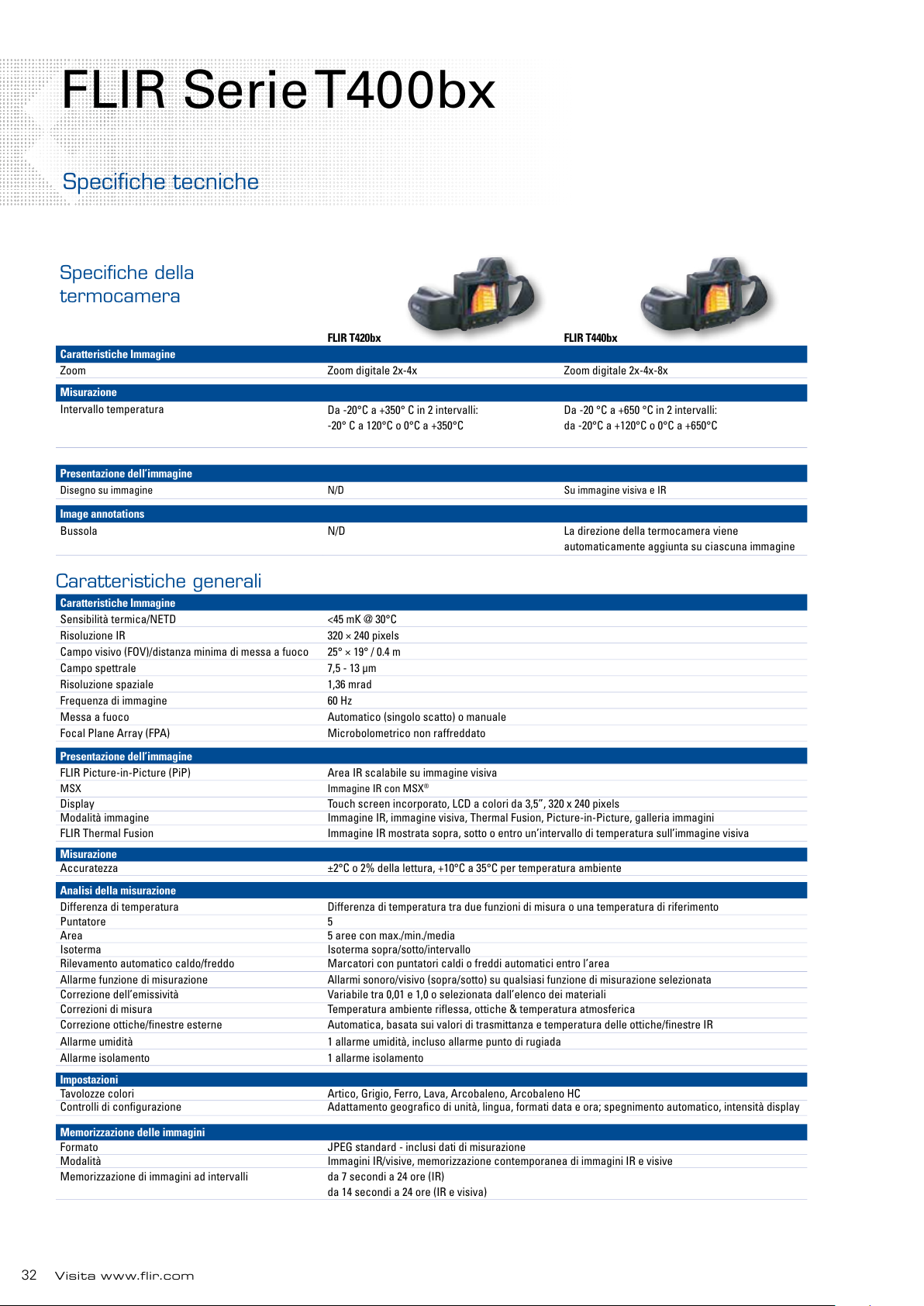

FLIR Serie T400bx
FLIR T420bx FLIR T440bx
Caratteristiche Immagine
Zoom Zoom digitale 2x-4x Zoom digitale 2x-4x-8x
Misurazione
Intervallo temperatura
Da -20°C a +350° C in 2 intervalli:
-20° C a 120°C o 0°C a +350°C
Da -20 °C a +650 °C in 2 intervalli:
da -20°C a +120°C o 0°C a +650°C
Presentazione dell’immagine
Disegno su immagine N/D Su immagine visiva e IR
Image annotations
Bussola N/D La direzione della termocamera viene
automaticamente aggiunta su ciascuna immagine
Caratteristiche generali
Caratteristiche Immagine
Sensibilità termica/NETD <45 mK @ 30°C
Risoluzione IR 320 × 240 pixels
Campo visivo (FOV)/distanza minima di messa a fuoco 25° × 19° / 0.4 m
Campo spettrale 7,5 - 13 µm
Risoluzione spaziale 1,36 mrad
Frequenza di immagine 60 Hz
Messa a fuoco Automatico (singolo scatto) o manuale
Focal Plane Array (FPA) Microbolometrico non raffreddato
Presentazione dell’immagine
FLIR Picture-in-Picture (PiP) Area IR scalabile su immagine visiva
MSX Immagine IR con MSX
®
Display Touch screen incorporato, LCD a colori da 3,5”, 320 x 240 pixels
Modalità immagine Immagine IR, immagine visiva, Thermal Fusion, Picture-in-Picture, galleria immagini
FLIR Thermal Fusion Immagine IR mostrata sopra, sotto o entro un’intervallo di temperatura sull’immagine visiva
Misurazione
Accuratezza ±2°C o 2% della lettura, +10°C a 35°C per temperatura ambiente
Analisi della misurazione
Differenza di temperatura Differenza di temperatura tra due funzioni di misura o una temperatura di riferimento
Puntatore 5
Area 5 aree con max./min./media
Isoterma Isoterma sopra/sotto/intervallo
Rilevamento automatico caldo/freddo Marcatori con puntatori caldi o freddi automatici entro l’area
Allarme funzione di misurazione Allarmi sonoro/visivo (sopra/sotto) su qualsiasi funzione di misurazione selezionata
Correzione dell’emissività Variabile tra 0,01 e 1,0 o selezionata dall’elenco dei materiali
Correzioni di misura Temperatura ambiente riessa, ottiche & temperatura atmosferica
Correzione ottiche/nestre esterne Automatica, basata sui valori di trasmittanza e temperatura delle ottiche/nestre IR
Allarme umidità 1 allarme umidità, incluso allarme punto di rugiada
Allarme isolamento 1 allarme isolamento
Impostazioni
Tavolozze colori Artico, Grigio, Ferro, Lava, Arcobaleno, Arcobaleno HC
Controlli di congurazione Adattamento geograco di unità, lingua, formati data e ora; spegnimento automatico, intensità display
Memorizzazione delle immagini
Formato JPEG standard - inclusi dati di misurazione
Modalità Immagini IR/visive, memorizzazione contemporanea di immagini IR e visive
Memorizzazione di immagini ad intervalli da 7 secondi a 24 ore (IR)
da 14 secondi a 24 ore (IR e visiva)
Speciche tecniche
Speciche della
termocamera
Page 2
Annotazioni sulle immagini
Commenti vocali 60 seconds (via Bluetooth)
Annotazioni di testo Creazione di annotazioni di testo utilizzando una lista predenita o scrivendo direttamente su touch
screen tramite tastiera
MeterLink Collegamento con la pinza amperometrica Extech EX845 o misuratore di umidità MO297 tramite
Bluetooth
Bozze di disegno Da touch screen
Creazione report - Report Immediato (le .pdf) nella termocamera comprensivo di immagini IR e nel visibile
- Software esterno per creazione report completi
Fotocamera digitale
Fotocamera digitale integrata 3,1 Megapixel (2048 × 1536 pixel) con illuminatore a LED
Fotocamera digitale, campo visivo (FOV) Adatta al campo visivo della lente IR
Dati focale lente integrati FOV 53º x 41º
Puntatore laser
Laser Laser a diodo AIGalnP a semiconduttore, Classe 2
Allineamento laser La posizione viene visualizzata automaticamente sull’immagine IR
Streaming video
Streaming di lmati IR radiometrici Interamente dinamico su PC tramite USB
Registrazione di lmati IR non radiometrici MPEG-4 su PC, tramite USB o Wi-Fi
Streaming di lmati IR non radiometrici Video a colori non compresso tramite USB, MPEG-4 usando Wi-Fi
Sistema di alimentazione
Autonomia batteria Batteria al di litio ricaricabile, sostituibile sul posto
Autonomia della batteria 4 ore
Sistema di ricarica Integrato nella termocamera, adattatore CA, caricabatteria a due vani o 12 V da un veicolo
Gestione energetica Spegnimento automatico (selezionabile dall’utente)
Speciche ambientali
Intervallo temperatura di funzionamento
Intervallo temperatura di stoccaggio
Da -15 °C a +50 °C
Da -40 °C a +70 °C
Umidità (funzionamento e stoccaggio) IEC 60068-2-30/24 h 95% di umidità relativa tra +25 °C e +40 °C
EMC - ETSI EN 301 489-1 (radio)
- ETSI EN 301 489-17
- EN 61000-6-2 (Immunità)
- EN 61000-6-3 (Emissione)
- FCC 47 CFR Part 15 B (Emissione)
- ICES-003
Spettro radio ETSI EN 300 328
FCC Part 15.247
RSS-210
Urti 25 g (IEC 60068-2-29)
Vibrazione 2 g (IEC 60068-2-6)
Isolamento IP 54 (IEC 60529)
Sicurezza EN/UL/CSA/PSE 60950-1
Data communication interfaces
Interfacce USB-mini, USB-A, Bluetooth, Wi-Fi, Video composito
USB USB-A: Collegamento di un dispositivo USB esterno (copia su chiavetta)
USB Mini-B: Trasferimento dati da e verso PC/streaming
Bluetooth Comunicazione con set auricolari e dispositivi esterni
Wi-Fi Consente il trasferimento di immagini ad un iPad/iPhone con collegamento diretto o tramite una rete
locale
Radio
Wi-Fi Standard: 802.11 b/g
Gamma frequenza: 2412-2462 MHz
Potenza max in uscita: 15 dBm
Bluetooth Gamma frequenza: 2402-2480 MHz
Antenna Interna
Caratteristiche siche
Peso termocamera, incl. batteria 0,88 kg
Dimensioni della termocamera (L×P×A) 106 × 201 × 125 mm
Dimensioni di spedizione 180 x 500 x 360 mm
Peso di spedizione 5,6 kg
Treppiede UNC 1/4” - 20 (adattatore necessario)
Pacchetto standard
FLIR T420bx o T440bx: Custodia da trasporto rigida, termocamera con obiettivo, batteria, caricabatteria, certicato di calibrazione, CD-ROM del software per PC
FLIR Tools™, cufe, scheda di memoria con adattatore, alimentatore con spine multiple, guida introduttiva in versione cartacea, parasole, cavo USB, CD-ROM
con documentazione per l’utente, cavo video, scheda di estensione garanzia o scheda di registrazione
GARANZIA COMPLETA
SULLA TERMOCAMERA*
*Previa registrazione della termocamera sul sito www.flir.com
GARANZIA SUL
DETECTOR*
