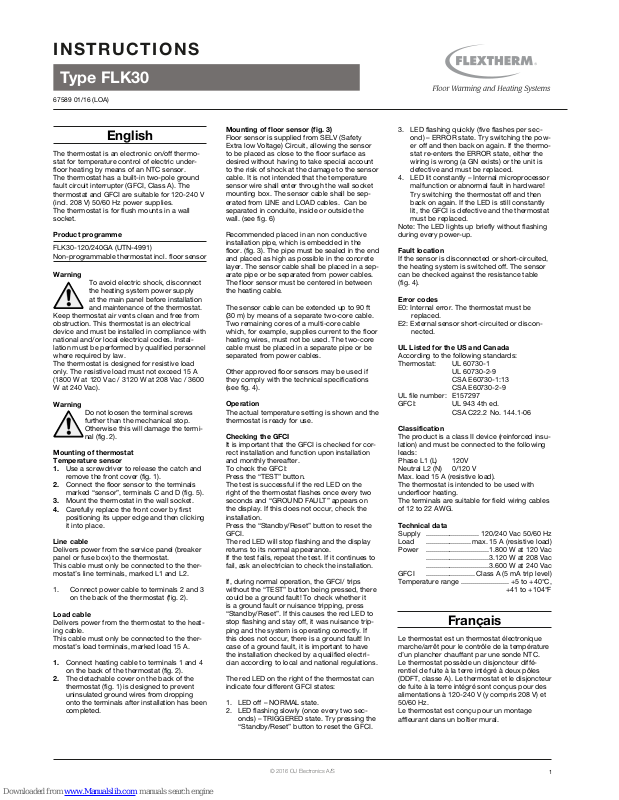

INSTRUCTIONS
67589 01/16 (LOA)
English
The thermostat is an electronic on/off thermostat for temperature control of electric underfloor heating by means of an NTC sensor.
The thermostat has a built-in two-pole ground
fault circuit interrupter (GFCI, Class A). The
thermostat and GFCI are suitable for 120-240 V
(incl. 208 V) 50/60 Hz power supplies.
The thermostat is for flush mounts in a wall
socket.
Product programme
FLK30-120/240GA (UTN-4991)
Non-programmable thermostat incl. floor sensor
Warning
To avoid electric shock, disconnect
the heating system power supply
at the main panel before installation
and maintenance of the thermostat.
Keep thermostat air vents clean and free from
obstruction. This thermostat is an electrical
device and must be installed in compliance with
national and/or local electrical codes. Installation must be performed by qualified personnel
where required by law.
The thermostat is designed for resistive load
only. The resistive load must not exceed 15 A
(1800 W at 120 Vac / 3120 W at 208 Vac / 3600
W at 240 Vac).
Warning
Do not loosen the terminal screws
further than the mechanical stop.
Otherwise this will damage the terminal (fig. 2).
Mounting of thermostat
Temperature sensor

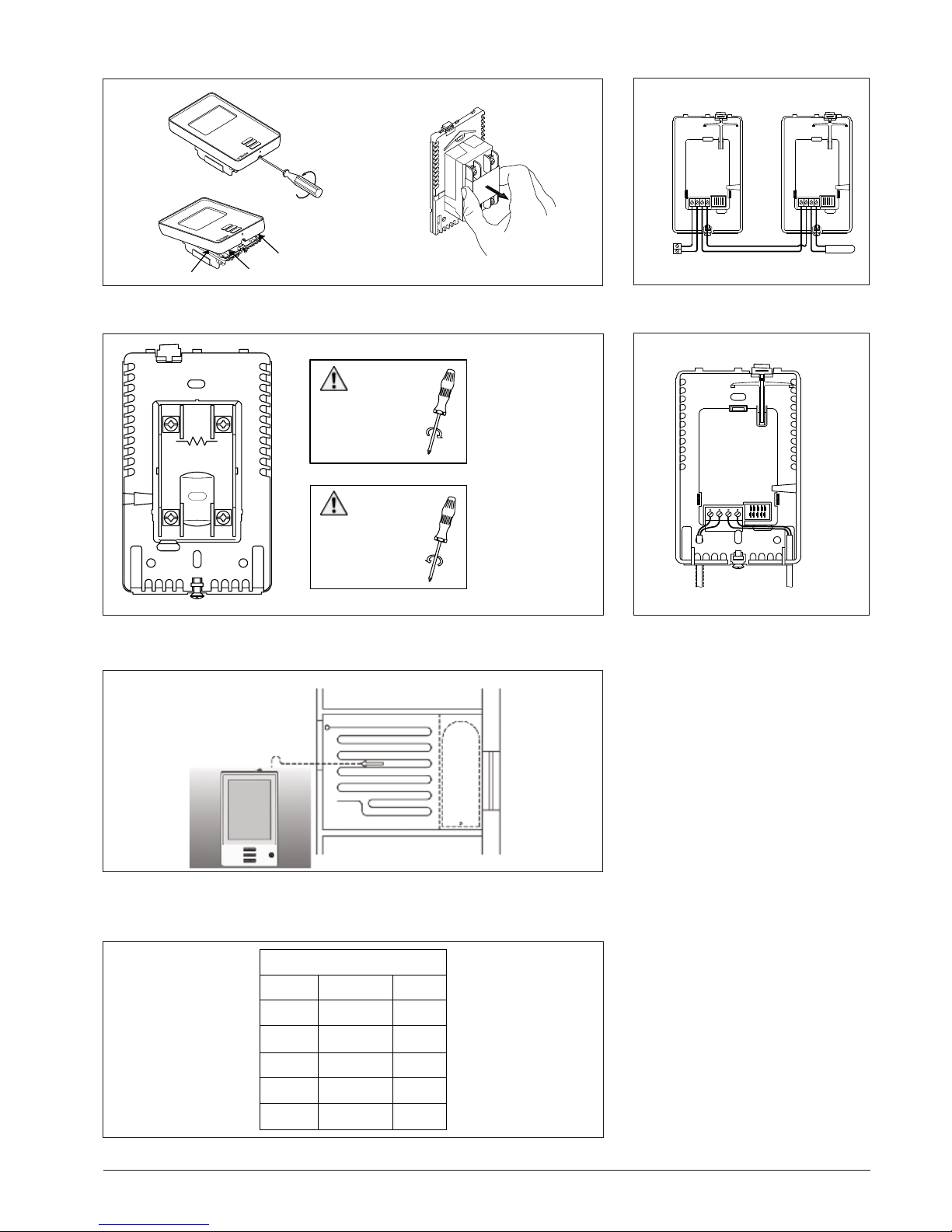

1. Use a screwdriver to release the catch and
remove the front cover (fig. 1).
2. Connect the floor sensor to the terminals
marked “sensor”, terminals C and D (fig. 5).
3. Mount the thermostat in the wall socket.
4. Carefully replace the front cover by first
positioning its upper edge and then clicking
it into place.
Line cable
Delivers power from the service panel (breaker
panel or fuse box) to the thermostat.
This cable must only be connected to the thermostat’s line terminals, marked L1 and L2.
1. Connect power cable to terminals 2 and 3
on the back of the thermostat (fig. 2).
Load cable
Delivers power from the thermostat to the heating cable.
This cable must only be connected to the thermostat’s load terminals, marked load 15 A.
1. Connect heating cable to terminals 1 and 4
on the back of the thermostat (fig. 2).
2. The detachable cover on the back of the
thermostat (fig. 1) is designed to prevent
uninsulated ground wires from dropping
onto the terminals after installation has been
completed.
Mounting of floor sensor (fig. 3)
Floor sensor is supplied from SELV (Safety
Extra low Voltage) Circuit, allowing the sensor
to be placed as close to the floor surface as
desired without having to take special account
to the risk of shock at the damage to the sensor
cable. It is not intended that the temperature
sensor wire shall enter through the wall socket
mounting box. The sensor cable shall be seperated from LINE and LOAD cables. Can be
separated in conduite, inside or outside the
wall. (see fig. 6)
Recommended placed in an non conductive
installation pipe, which is embedded in the
floor. (fig. 3). The pipe must be sealed in the end
and placed as high as possible in the concrete
layer. The sensor cable shall be placed in a separate pipe or be separated from power cables.
The floor sensor must be centered in between
the heating cable.
The sensor cable can be extended up to 90 ft
(30 m) by means of a separate two-core cable.
Two remaining cores of a multi-core cable
which, for example, supplies current to the floor
heating wires, must not be used. The two-core
cable must be placed in a separate pipe or be
separated from power cables.
Other approved floor sensors may be used if
they comply with the technical specifications
(see fig. 4).
Operation
The actual temperature setting is shown and the
thermostat is ready for use.
Checking the GFCI
It is important that the GFCI is checked for correct installation and function upon installation
and monthly thereafter.
To check the GFCI:
Press the “TEST” button.
The test is successful if the red LED on the
right of the thermostat flashes once every two
seconds and “GROUND FAULT” appears on
the display. If this does not occur, check the
installation.
Press the “Standby/Reset” button to reset the
GFCI.
The red LED will stop flashing and the display
returns to its normal appearance.
If the test fails, repeat the test. If it continues to
fail, ask an electrician to check the installation.
If, during normal operation, the GFCI/ trips
without the “TEST” button being pressed, there
could be a ground fault! To check whether it
is a ground fault or nuisance tripping, press
“Standby/Reset”. If this causes the red LED to
stop flashing and stay off, it was nuisance tripping and the system is operating correctly. If
this does not occur, there is a ground fault! In
case of a ground fault, it is important to have
the installation checked by a qualified electrician according to local and national regulations.
The red LED on the right of the thermostat can
indicate four different GFCI states:
1. LED off – NORMAL state.
2. LED flashing slowly (once every two seconds) – TRIGGERED state. Try pressing the
“Standby/Reset” button to reset the GFCI.
3. LED flashing quickly (five flashes per second) – ERROR state. Try switching the power off and then back on again. If the thermostat re-enters the ERROR state, either the
wiring is wrong (a GN exists) or the unit is
defective and must be replaced.
4. LED lit constantly – Internal microprocessor
malfunction or abnormal fault in hardware!
Try switching the thermostat off and then
back on again. If the LED is still constantly
lit, the GFCI is defective and the thermostat
must be replaced.
Note: The LED lights up briefly without flashing
during every power-up.
Fault location
If the sensor is disconnected or short-circuited,
the heating system is switched off. The sensor
can be checked against the resistance table
(fig. 4).
Error codes
E0: Internal error. The thermostat must be
replaced.
E2: External sensor short-circuited or discon-
nected.
UL Listed for the US and Canada
According to the following standards:
Thermostat: UL 60730-1
UL 60730-2-9
CSA E60730-1:13
CSA E60730-2-9
UL file number: E157297
GFCI: UL 943 4th ed.
CSA C22.2 No. 144.1-06
Classification
The product is a class II device (reinforced insulation) and must be connected to the following
leads:
Phase L1 (L) 120V
Neutral L2 (N) 0/120 V
Max. load 15 A (resistive load).
The thermostat is intended to be used with
underfloor heating.
The terminals are suitable for field wiring cables
of 12 to 22 AWG.
Technical data
Supply ........................... 120/240 Vac 50/60 Hz
Load ....................... max. 15 A (resistive load)
Power ................................1.800 W at 120 Vac
................................3.120 W at 208 Vac
................................3.600 W at 240 Vac
GFCI ......................... Class A (5 mA trip level)
Temperature range ........................ +5 to +40°C,
+41 to +104°F
Français
Le thermostat est un thermostat électronique
marche/arrêt pour le contrôle de la température
d’un plancher chauffant par une sonde NTC.
Le thermostat possède un disjoncteur différentiel de fuite à la terre intégré à deux pôles
(DDFT, classe A). Le thermostat et le disjoncteur
de fuite à la terre intégré sont conçus pour des
alimentations à 120-240 V (y compris 208 V) et
50/60 Hz.
Le thermostat est conçu pour un montage
affleurant dans un boîtier mural.
Type FLK30
© 2016 OJ Electronics A/S
Page 2
2
Gamme de produits
FLK30-120/240GA (UTN-4991)
Thermostat de base incluant une sonde de sol
Avertissement
Pour éviter l’électrocution, coupez
l’alimentation du système de chauffage au panneau principal avant de
faire l’installation et/ou l’entretien du
thermostat. Maintenez les évents du thermostat propres et libres d’obstruction. Ce thermostat est un appareil électrique et doit être installé
conformément aux codes électriques nationaux
et/ou locaux. L’installation doit être effectuée
par du personnel qualifié quand la loi l’exige.
Le thermostat est conçu pour une charge résistive uniquement. La charge résistive ne doit pas
excéder 15 A (1800 W à 120 VCA / 3120 W à
208 VCA / 3600 W à 240 VCA).
Avertissement
Ne pas desserrer les vis de bornes
au-delà de l’arrêt mécanique. Autre-
ment, cela pourrait endommager la
borne (fig. 2).
Montage d’un thermostat
Sonde de température
1. Utilisez un tournevis pour relâcher la ferme-
ture et retirez le couvercle frontal (fig.1).
2. Raccordez la sonde de sol aux bornes iden-
tifiées par « sonde », bornes C et D (fig. 5).
3. Montez le thermostat dans le boîtier mural.
4. Remettez soigneusement en place le cou-
vercle frontal en mettant d’abord en position son bord supérieur puis en le cliquant
en place.
Câble d’alimentation
Il fournit l’alimentation au thermostat à partir du
panneau de service (panneau de coupes circuits ou de fusibles).
Ce câble ne doit être raccordé qu’aux bornes
d’alimentation L1 et L2 du thermostat.
1. Raccordez le câble d’alimentation aux
bornes 2 et 3 à l’arrière du thermostat (fig.
2).
Câble de charge
Il fournit l’alimentation au câble chauffant à partir du thermostat.
Ce câble ne doit être raccordé qu’aux bornes
de charge du thermostat portant l’identification
charge 15 A.
1. Raccordez le câble chauffant aux bornes 1
et 4 à l’arrière du thermostat (fig. 2).
2. Le couvercle amovible à l’arrière du ther-
mostat (fig. 1) est conçu pour prévenir
que des fils de mise à la terre non isolés
viennent en contact avec les bornes après
que l’installation soit terminée.
Montage de la sonde de sol (fig. 3)
La sonde de sol est alimentée par un circuit
d’énergie très basse tension (SELV) permettant
à la sonde d’être placée aussi près de la surface
du sol que souhaité sans prendre de mesures
particulières contre le risque d’électrisation
par un dommage au câble de la sonde. Il n’est
pas prévu que le fil de la sonde de température
pénètre la boîte de montage du boîtier mural. Le
câble de la sonde doit être séparé des câbles
d’ALIMENTATION et de PUISSANCE. Peut être
séparé dans un conduit à l’intérieur ou à l’extérieur du mur. (Voir Figure. 6)
Il est recommandé de le placé dans une
conduite d’installation non conductrice enfouie
dans le sol (Figure 3). La conduite doit être scellée aux bouts et localisée le plus haut possible
dans la couche de béton. Le câble de la sonde
doit être placé dans une conduite séparée ou
séparé des câbles de puissance. La sonde de
sol doit être centrée entre les câbles de chauffage.
Le câble de la sonde peut être rallongé jusqu’à
90 pi (30 m) par un câble à deux conducteurs
séparés. Les deux fils restants dans un câble
multibrin qui, par exemple, sert à l’alimentation de câbles chauffants d’un système de
chauffage du sol, ne doivent pas être utilisés.
Le câble à deux fils doit être placé dans une
conduite séparée ou séparé des câbles de
puissance.
D’autres sondes de plancher approuvées
peuvent être utilisées si elles satisfont les exigences techniques (voir fig. 4).
Fonctionnement
Le réglage courant pour la température est
montré et le thermostat est prêt pour usage.
Vérification du DDFT
Il est important de vérifier l’installation et le
fonctionnement adéquat du DDFT à son installation et à chaque mois par la suite.
Pour vérifier le DDFT:
Appuyez sur le bouton TEST (essai). Le test
sera concluant si la DEL rouge du côté droit
du thermostat clignote avec deux secondes
d’intervalle et que «GROUND FAULT» s’affiche
à l’écran. Si ce n’est pas le cas, vérifiez l’installation.
Appuyez sur le bouton «attente/réarmement»
pour réarmer le DDFT. La DEL rouge arrêtera
de clignoter et l’écran revient à son affichage
normal. Si l’essai ne fonctionne pas, répétez
l’essai. Si l’essai ne fonctionne toujours pas,
demander à un électricien de vérifier l’installation.
Si, pendant l’opération normale, le DDFT se
déclenche sans que le bouton «ESSAI» ne
soit utilisé, il peut y avoir une faute à la terre.
Pour vérifier si c’est une faute à la terre ou un
déclenchement intempestif, appuyez sur le
bouton «attente/réarmement». Si la DEL rouge
arrête de clignoter et reste éteinte, c’était un
déclenchement intempestif et le système fonctionne correctement. Si ce n’est pas le cas, il y
a une faute à la terre. Dans le cas d’une faute à
la terre, il est important de faire vérifier l’installation par un électricien qualifié selon la règlementation locale et nationale.
La DEL rouge du côté droit du thermostat peut
signaler quatre différents états du DDFT:
1. DEL éteinte – état NORMAL.
2. DEL clignotant lentement (une fois chaque
deux secondes) – état de DÉCLENCHEMENT. Essayez d’appuyer sur le bouton
«attente/réarmement» pour réarmer le
DDFT.
3. La DEL clignote rapidement (cinq clignotements par seconde) – état d’ERREUR.
Essayez de couper l’alimentation puis de la
remettre. Si le thermostat demeure toujours
en état d’ERREUR, soit que le câblage
est incorrect (il y a MALT) ou l’appareil est
défectueux et doit être remplacé.
4. La DEL est allumée de façon constante
– mauvais fonctionnement du microprocesseur interne ou une faute anormale dans le
matériel. Essayez de couper l’alimentation
du thermostat puis de la remettre. Si la DEL
demeure allumée, le DDFT est défectueux
et le thermostat doit être remplacé.
Note : La DEL rouge s’allume brièvement sans
clignoter à chaque mise sous tension.
Dépistage des erreurs
Si la sonde est débranchée ou court-circuitée,
le système de chauffage est arrêté. La sonde
peut être contrôlée conformément au tableau
des résistances (fig. 4).
Code des erreurs
E0: Erreur interne. Le thermostat doit être rem-
placé.
E2: Sonde externe court-circuitée ou décon-
nectée.
c-UL-us
Selon les normes suivantes :
Thermostat: UL 60730-1
UL 60730-2-9
CSA E60730-1:13
CSA E60730-2-9
UL file number: E157297
GFCI: UL 943 4th ed.
CSA C22.2 No. 144.1-06
Classification
Le produit est un appareil de classe II (isolation
renforcée) et doit être raccordé aux fils suivants :
Phase L1 (L) 120 V
Neutre L2 (N) 0/120 V
Charge maximum 15 A (charge résistive) Le
thermostat est conçu pour être utilisé avec des
planchers chauffants.
Les borniers sont adéquats pour du câble de
construction de 12 à 22 AWG.
Caractéristiques techniques
Alimentation ................ 120/240 VCA 50/60 Hz
Charge .........Max. 15 A (charge résistive)
Puissance .......................1800 W à 120 VCA
.......................3120 W à 208 VCA
.......................3600 W à 240 VCA
Disjoncteur de fuite à la
terre intégré ............................Classe A (5 mA,
niveau de déclenchement)
Plage de température ....................+5 à + 40 °C,
+41 à + 104 °F
Español
El termostato de encendido y apagado es electrónico y controla la temperatura de un sistema
de calefacción eléctrica bajo el piso por medio
de un sensor NTC.
El termostato tiene incorporado un interruptor
de circuito de fallo a tierra de dos polos integrado (GFCI, Clase A). El termostato y el GFCI
son modelos duales compatibles con fuentes
de alimentación eléctrica de 120-240 V (incl.
208 V) 50/60 Hz.
El termostato es para montaje a ras en un
receptáculo de pared.
Programa de productos
FLK30-120/240GA (UTN-4991)
Termostato básico que incluye sensor de
piso
Advertencia
Para evitar descargas eléctricas,
desconecte la alimentación eléctrica
del sistema de calefacción en el
panel principal antes de realizar la
instalación y el mantenimiento del termostato.
Mantenga las rejillas de ventilación del termostato limpias y exentas de obstrucciones. El termostato es un dispositivo eléctrico y debe ser
instalado de conformidad con las disposiciones
de los códigos eléctricos nacionales y/o locales. La instalación deberá realizarla solamente
personal calificado donde así lo requieran las
leyes vigentes.
El termostato está diseñado para carga resistiva únicamente. La carga resistiva no deberá
exceder 15 A (1800 W a 120 V CA / 3120 W a
208 V CA / 3600 W a 240 V CA).
© 2016 OJ Electronics A/S
Page 3
3
Advertencia
No afloje los tornillos del terminal
más de lo que permite el tope mecánico. Si lo hace, dañará el terminal
(fig. 2).
Montaje del termostato
Sensor de temperatura
1. Utilice un destornillador para liberar el invo
milizador y retire la tapa frontal (Fig. 1).
2. Conecte el sensor de piso a los terminales
identificados como “sensor”, los terminales
C y D (Fig. 5).
3. Instale el termostato en el receptáculo
practicado en la pared.
4. Vuelva a colocar cuidadosamente la tapa
frontal apoyando primero el borde superior
de la misma para después engatillarla en
su posición.
Cable de red
Alimenta corriente desde el cuadro de acometida (cuadro de interruptores automáticos o caja
de fusibles) al termostato.
Este cable deberá conectarse solamente a los
terminales de red del termostato, identificados
como L1 y L2.
1. Conecte el cable de potencia a los termina
les 2 y 3 situados en la parte posterior del
termostato (Fig. 2).
Cable de la carga
Alimenta corriente desde el termostato al cable
calefactor.
Este cable deberá conectarse solamente a los
terminales de carga del termostato, identificados como “carga 15 A”.
1. Conecte el cable calefactor a los terminales
1 y 4 situados en la parte posterior del termostato (Fig. 2).
2. La cubierta desprendible en la parte posterior del termostato (fig. 1) está diseñada
para prevenir que cables de conexión a
tierra sin aislamiento caigan sobre los terminales después de terminar la instalación.
Montaje del sensor de piso (fig. 3)
El sensor de piso se alimenta desde un circuito
SELV (Safety Extra Low Voltage - voltaje de
seguridad extra bajo), lo cual permite instalar el
sensor tan cerca de la superficie del piso como
se desee, sin tener que tomar precauciones
especiales contra el riesgo de electrocución y
de daños al cable del sensor. No se debe pasar
el cable del sensor de temperatura a través de
la caja de montaje en el receptáculo de pared.
El cable del sensor habrá de instalarse separadamente de los cables de LÍNEA y CARGA. Se
puede separarlo en un conducto metálico, en
el interior o en el exterior de la pared (véase la
fig. 6).
Se recomienda colocarlo en un tubo de instalación no conductor, que se encuentre incrustado
en el piso (fig. 3). El tubo deberá estar sellado
en el extremo y colocado lo más elevadamente
posible en la capa de hormigón. El cable del
sensor habrá de colocarse en un tubo separado
o deberá separarse de los cables de alimentación eléctrica. El sensor de piso deberá centrarse entre los cables de calefacción.
El cable del sensor se puede extender hasta
90 pies (30 m) por medio de un cable de dos
núcleos. No se debe utilizar los dos núcleos
restantes de un cable multinúcleos que, por
ejemplo, suministre corriente a los cables de
calefacción de piso radiante. El cable de dos
núcleos debe colocarse en un tubo separado o
separarse de los cables de alimentación eléctrica.
Se puede utilizar otros sensores de piso aprobados si estos cumplen con las especificaciones técnicas (ver fig. 4).
Funcionamiento
Aparece el ajuste de temperatura real y el termostato ya está listo para el uso.
Verificación del GFCI
Es importante verificar la instalación y funcionamiento correctos del GFCI después de la instalación y cada mes a partir de esa fecha.
Para verificar el GFCI:
Pulse el botón “PRUEBA”.
La prueba tiene éxito si el LED rojo a la derecha
del termostato se ilumina intermitentemente una
vez cada dos segundos y en la pantalla aparece
el mensaje “GROUND FAULT”. Si esto no ocurre, verifique la instalación.
Pulse el botón “En espera/reajuste” para reajustar el GFCI.
El LED rojo dejará de iluminarse intermitentemente y la pantalla retornará a su aspecto
normal.
Si la prueba falla, repita la prueba. Si la prueba
continúa fallando, solicite a un electricista que
inspeccione la instalación.
Si durante el funcionamiento normal el GFCI
se dispara sin que se haya pulsado el botón
“PRUEBA”, podría haber un fallo a tierra. Para
verificar si se trata de un fallo a tierra o de un
disparo por interferencia, pulse “En espera/
reajuste”. Si esto causa que el LED rojo deje
de iluminarse intermitentemente y permanecza
apagado, se trataba entonces de un disparo
por interferencia y el sistema está funcionando
correctamente. Si esto no ocurre, hay un fallo a
tierra. Si ocurre un fallo a tierra, es importante
que un electricista calificado verifique si la instalación cumple con las normativas locales y
nacionales.
El LED rojo en el lado derecho del termostato
puede indicar cuatro estados diferentes del
GFCI:
1. LED apagado: estado NORMAL.
2. LED intermitente lentamente (una vez cada
dos segundos): estado DISPARADO. Pruebe pulsando el botón “En espera/reajuste”
para reajustar el GFCI.
3. LED intermitente rápidamente (cinco destellos por segundo): estado de ERROR. Pruebe apagando la energía eléctrica y después
vuelva a encenderla. Si el termostato vuelve
a caer en estado de ERROR, entonces el
cableado está defectuoso (existe una red
de conexión a tierra) o la unidad está defectuosa y debe sustituirse.
4. LED se enciende permanentemente: hay un
desperfecto en el microprocesador interno o hay un fallo en el hardware. Pruebe
apagando el termostato y después vuelva
a encenderlo. Si el LED aún se enciende
permanentemente, el GFCI está defectuoso
y se debe sustituir el termostato.
Nota: El LED se ilumina brevemente sin centellear cada vez que se enciende el termostato.
Ubicación del fallo
Si el sensor está desconectado o en cortocircuito, el sistema de calefacción se apaga.
Se puede verificar el sensor según la tabla de
resistencias (fig. 4).
Códigos de error
E0: Error interno. Es necesario cambiar el ter-
mostato.
E2: Sensor externo en cortocircuito o desco-
nectado.
c-UL-us
De acuerdo con las normativas siguientes:
Thermostat: UL 60730-1
UL 60730-2-9
CSA E60730-1:13
CSA E60730-2-9
UL file number: E157297
GFCI: UL 943 4th ed.
CSA C22.2 No. 144.1-06
Clasificación
El producto es un dispositivo clase II (con aislamiento reforzado) y deberá conectarse a los
conductores siguientes:
Fase L1 (L) 120 V
Neutro L2 (N) 0/120 V
Carga máxima: 15 A (carga resistiva)
El termostato está destinado a ser utilizado con
calefacción por suelo radiante.
Los terminales son compatibles con alambres
de cableado de campo con calibres 12 al 22
AWG.
Datos técnicos
Alimentación ...............120/240 V CA 50/60 Hz
Carga máxima ................... 15 A (carga resistiva)
Potencia .....................1800 W a 120 V CA
..................... 3120 W a 208 V CA
..................... 3600 W a 240 V CA
GFCI .........................................Clase A
(nivel de disparo de 5 mA)
Rango de temperatura .................. +5 a +40 °C,
+41 a +104 °F
© 2016 OJ Electronics A/S
Page 4
4
© 2016 OJ Electronics A/S
3
2
120 / 240 VAC
L2(N)L1(L)
LINE
1800W / 3600W MAX 15A
LOAD
14
Fig. 2
WARNING
When fastening the screws
do NOT exceed a torque
greater than
1.2 Nm
WARNING
When loosening the screws
do NOT detach the screws
from the terminal.
ES: Advertencia
Al apretar los tornillos no
aplique un par de apriete
mayor que 1,2 N-m.
FR: Avertissement
Lors du serrage des
vis, ne pas excéder un
couple de 1,2 Nm.
ES: Advertencia
Al aflojar los tornillos, no
los separe completamente
del terminal.
FR: Avertissement
En desserrant les vis,
ne pas les enlever
des bornes.
Fig. 3
NTC 12k
Ω @ 25°Celsius
°Celsius
°Fahrenheit
Ohm (Ω)
-10°C 14°F 55076Ω
0°C 32°F 34603Ω
10°C 50°F 22284Ω
20°C 68°F 14675Ω
30°C 86°F 9860Ω
Fig. 4
POWER MODULE THERMOSTAT
A B C D
OUT
SENSOR
IN / SENSOR
C
D
USG - 4000
BR1015A02b
A B C D
OUT
IN / SENSOR
Fig. 5
BR1015A03a
© 2015 OJ Electronics A/S
1
A B C D
OUT
IN / SENSOR
1
2
2
UCG / UDG / UTN
Fig. 6
Fig. 1
BR1012C02a
© 2015 OJ Electronic A/S
BR1012C03a
© 2015 OJ Electronic A/S
BR1012C02a, BR1012C03a & BR1015A05
BR1015A02b
BR1015A01b
BR1015A03a
BR928A07b
Page 5
5
© 2016 OJ Electronics A/S
Page 6
6
© 2016 OJ Electronics A/S
Page 7
7
© 2016 OJ Electronics A/S
Page 8
The trademark is registered and belongs to OJ Electronics A/S · © 2016 OJ Electronics A/S
OJ Electronics A/S
www.ojelectronics.com
FLEXTHERM
2400 de la Province Street - Longueuil, Quebec J4G 1G1 -Canada
Tel: 1 800 FLEXTHERM (353-9843), (450) 442-9990
Fax: 1 877 FLEXTHERM (353-9843), (450) 442-2793
www.flextherm.com
Loading...
