Flextherm FLP30-120, FLP30-120GA, FLP30-240GA User Manual [en, fr, es]

1

© 2010 OJ Electronics A/S · ® The OJ trademark is a registred trademark belonging to OJ Electronics A/S

Setting Time ............................................................................... 4

Setting Day ................................................................................. 4

Read Out .................................................................................... 5

Oset Temperature.................................................................... 5

Application ................................................................................. 5

Display ........................................................................................ 6

Factory Reset ............................................................................. 6

Exit Menu ................................................................................... 6

Error Messages ......................................................................... 6

Type FLP30-120/240GA

English .................. 1

Français ................ 7

Español ............... 14

67089 12/10 (MBC)

© 2010 OJ Electronics A/S

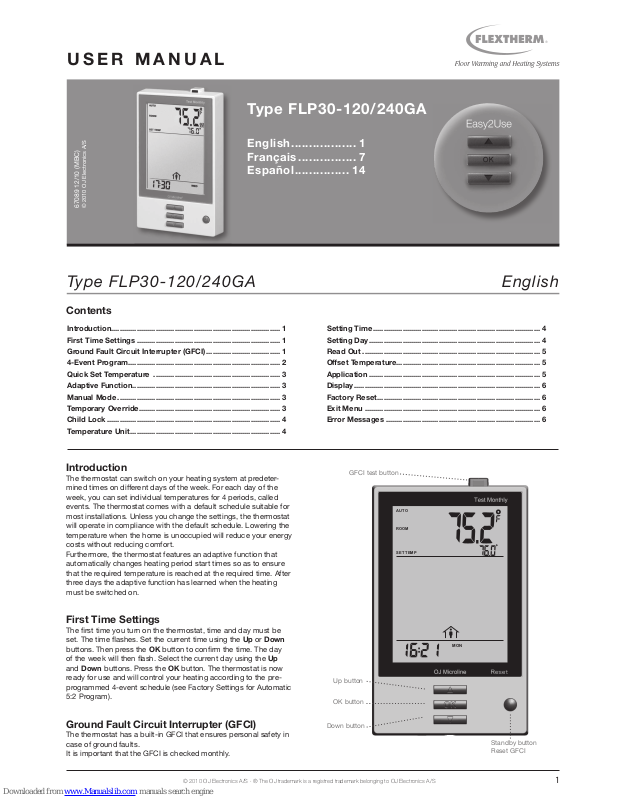

U S E R M A N U A L

Contents

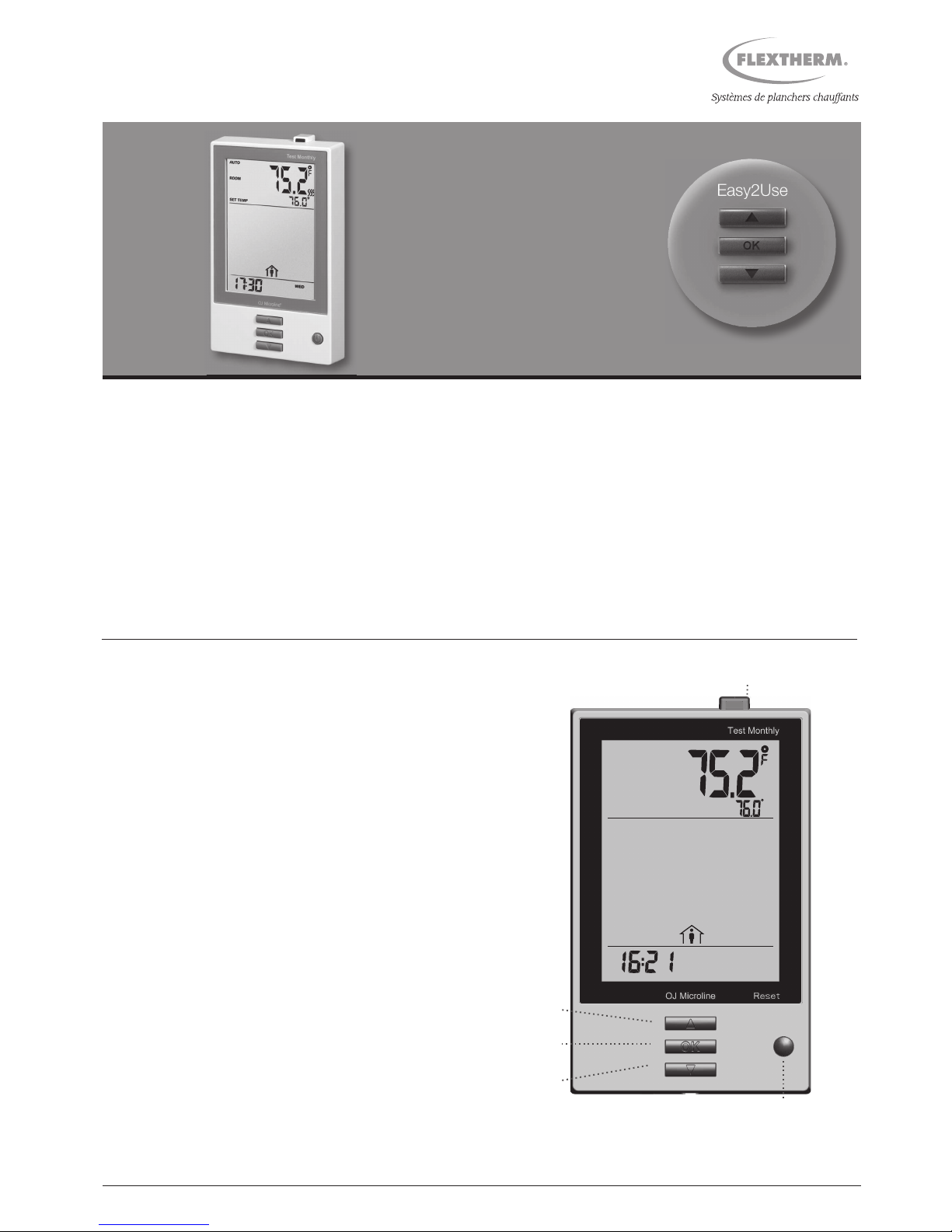

Introduction

The thermostat can switch on your heating system at predeter­mined times on dierent days of the week. For each day of the
week, you can set individual temperatures for 4 periods, called
events. The thermostat comes with a default schedule suitable for
most installations. Unless you change the settings, the thermostat
will operate in compliance with the default schedule. Lowering the
temperature when the home is unoccupied will reduce your energy
costs without reducing comfort.
Furthermore, the thermostat features an adaptive function that
automatically changes heating period start times so as to ensure
that the required temperature is reached at the required time. After
three days the adaptive function has learned when the heating
must be switched on.

First Time Settings

The first time you turn on the thermostat, time and day must be
set. The time flashes. Set the current time using the Up or Down
buttons. Then press the OK button to confirm the time. The day
of the week will then flash. Select the current day using the Up
and Down buttons. Press the OK button. The thermostat is now
ready for use and will control your heating according to the pre­programmed 4-event schedule (see Factory Settings for Automatic
5:2 Program).

Ground Fault Circuit Interrupter (GFCI)

The thermostat has a built-in GFCI that ensures personal safety in
case of ground faults.
It is important that the GFCI is checked monthly.

!"#

$##%

&'"("'%)

%#*

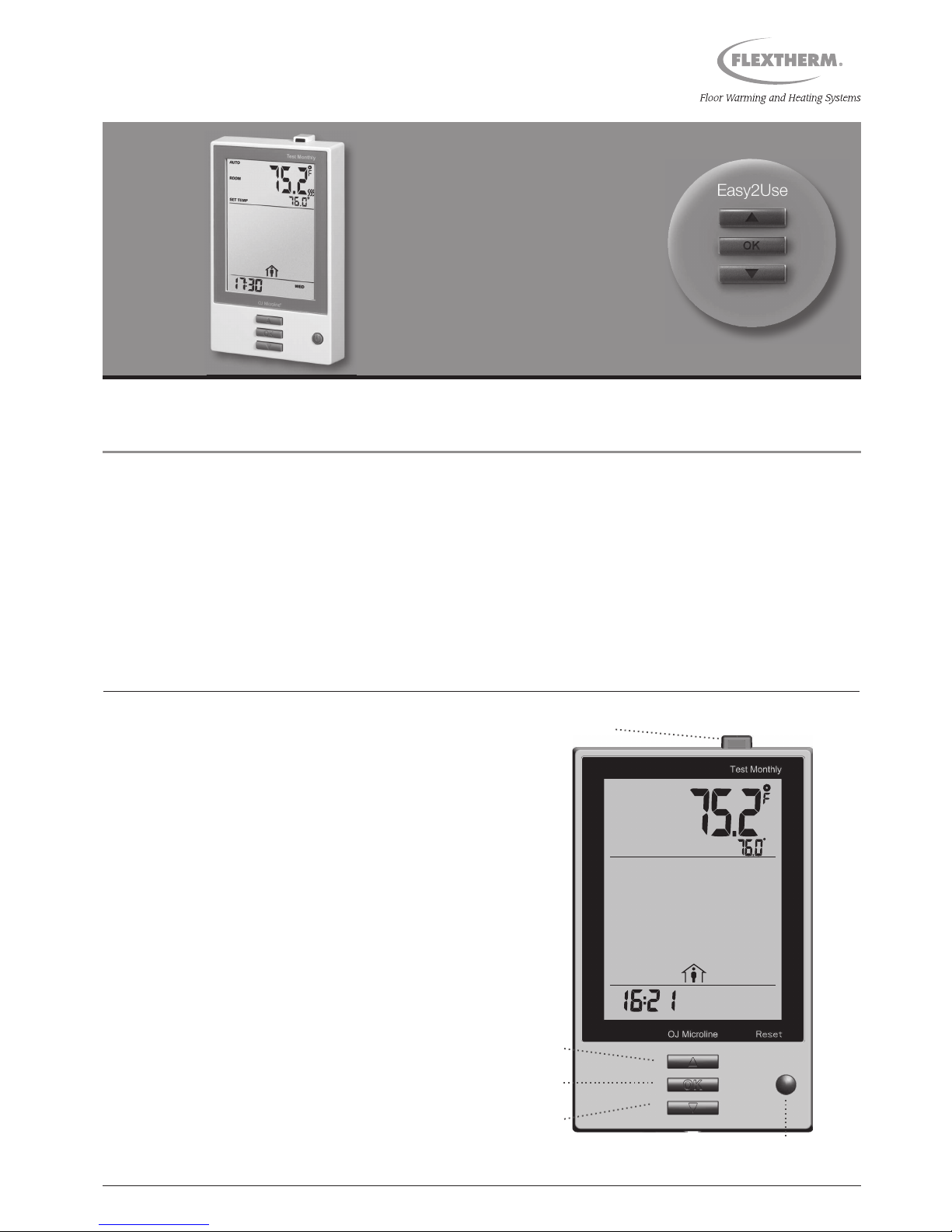

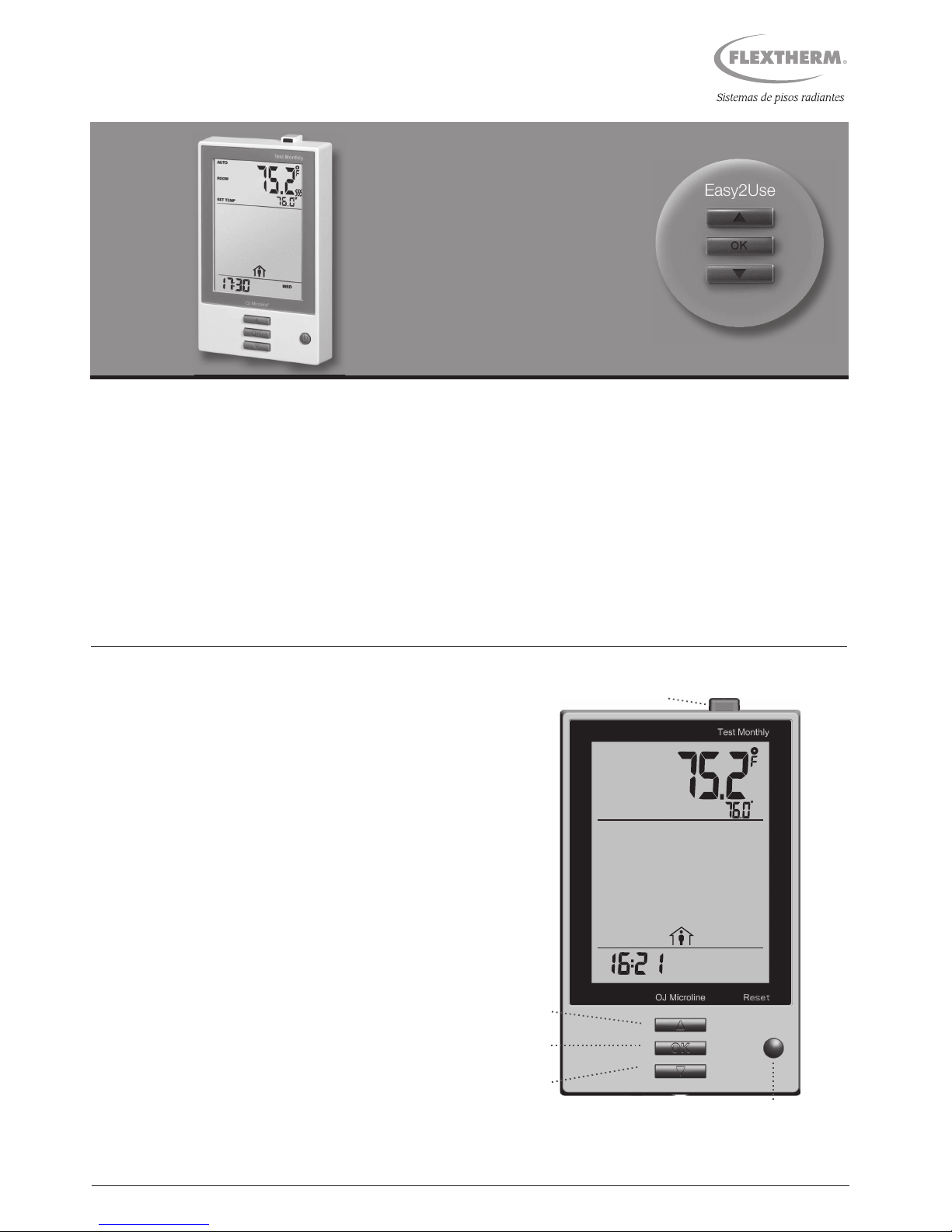

Up button

OK button

Down button

Standby button
Reset GFCI

GFCI test button

Type FLP30-120/240GA English

Introduction ................................................................................ 1

First Time Settings .................................................................... 1

Ground Fault Circuit Interrupter (GFCI) ................................... 1

4-Event Program ........................................................................ 2

Quick Set Temperature ............................................................ 3

Adaptive Function ...................................................................... 3

Manual Mode ............................................................................. 3

Temporary Override ................................................................... 3

Child Lock .................................................................................. 4

Temperature Unit ....................................................................... 4

2

© 2010 OJ Electronics A/S

Checking the GFCI

Testing can only be performed while the thermostat is calling for
heat.
Adjust the setpoint until the heating symbol (

) appears. Use the
Up button to increase the heating demand and then press the OK
button. Wait 10 seconds to allow the thermostat to adjust to the
new setpoint.
Then press the TEST button on the top of the thermostat.
The test is successful if the red light in the TEST button lights up
and GROUND FAULT is shown on the display. If this does not oc-
cur, check the installation/contact your electrical installer.
Press the Standby/Reset button to reset the GFCI.
The red light should go out and the display returns to normal ap­pearance.
Press the Down button to return to the original temperature setting.
If the test fails, check the heating cable and thermostat.

If during normal operation the GFCI trips without the TEST button
being pressed, there could be a ground fault! To check whether it
is a ground fault or nuisance tripping, press Standby/Reset.
If this causes the red light to go o and stay o, it was nuisance
tripping and the system is operating correctly. If this does not oc­cur, there is a ground fault! Contact your electrical installer.

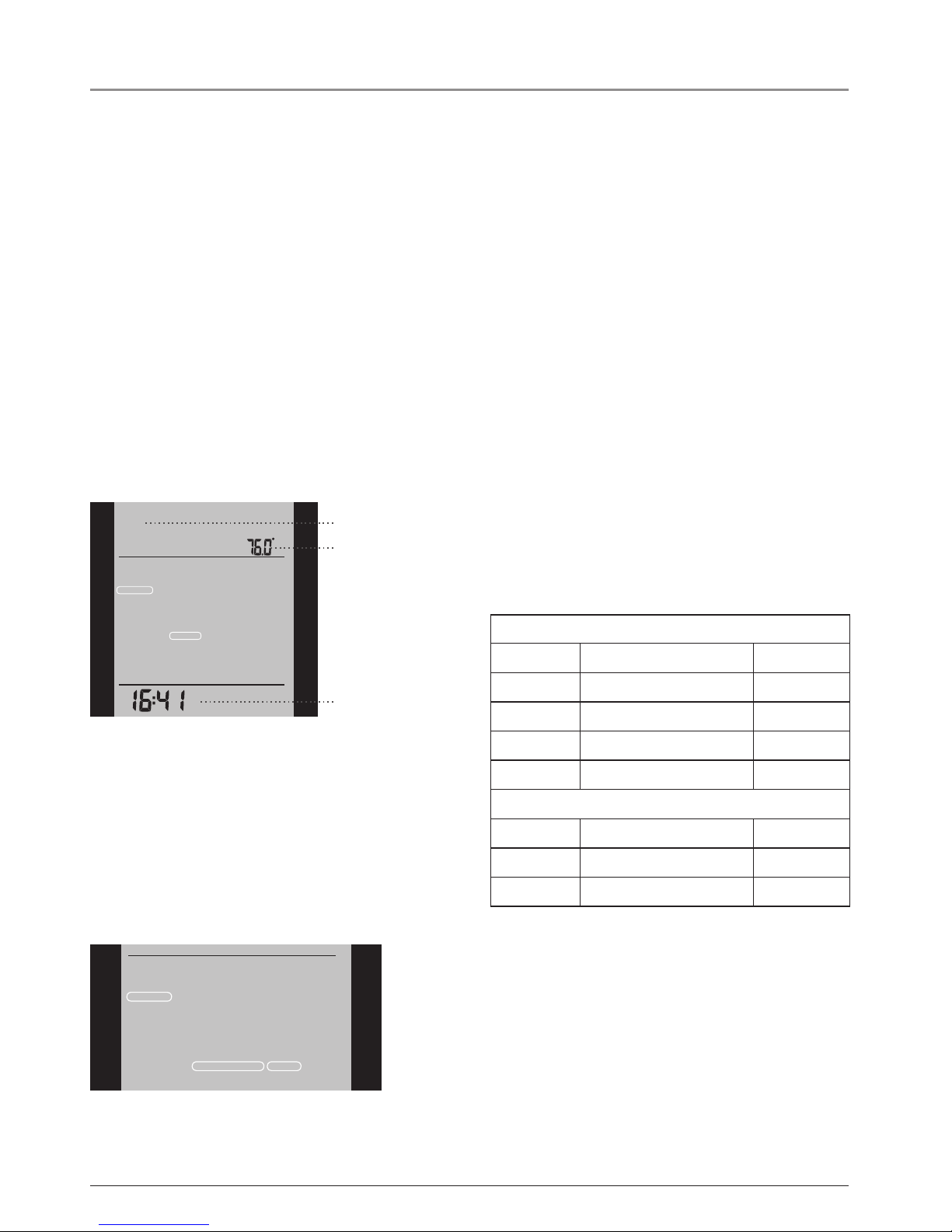

4-Event Program

I want the temperature to be controlled automati­cally in accordance with a program of individual
temperature settings for four separate events during
a day:

• when I wake up in the morning,

• when I am away at work,

• when I come home,

• and at night.

To do so, you must perform the following 3 steps:

Step 1: Select automatic temperature control.

1 Press the OK button to activate the menu.
2 Press the Up or Down buttons until the Mode option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until the Auto option flashes in

the upper part of the display.

5 Press the OK button.

Factory setti ng: Auto mode

!"#

#+'$$,-'

% *.(%#-'

%#-'

&/0'-!1'

)$#2$ %

&'"",*2&

'3,"

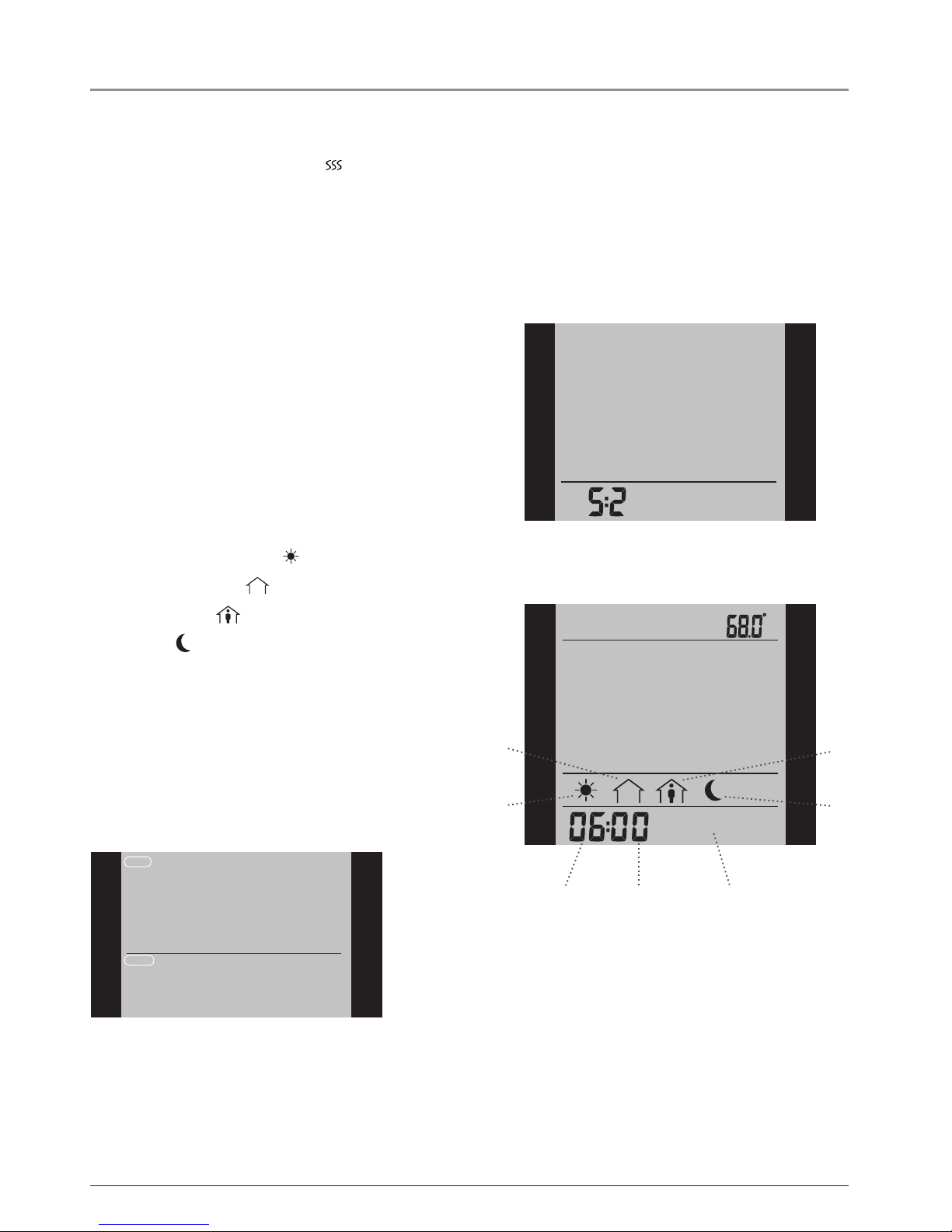

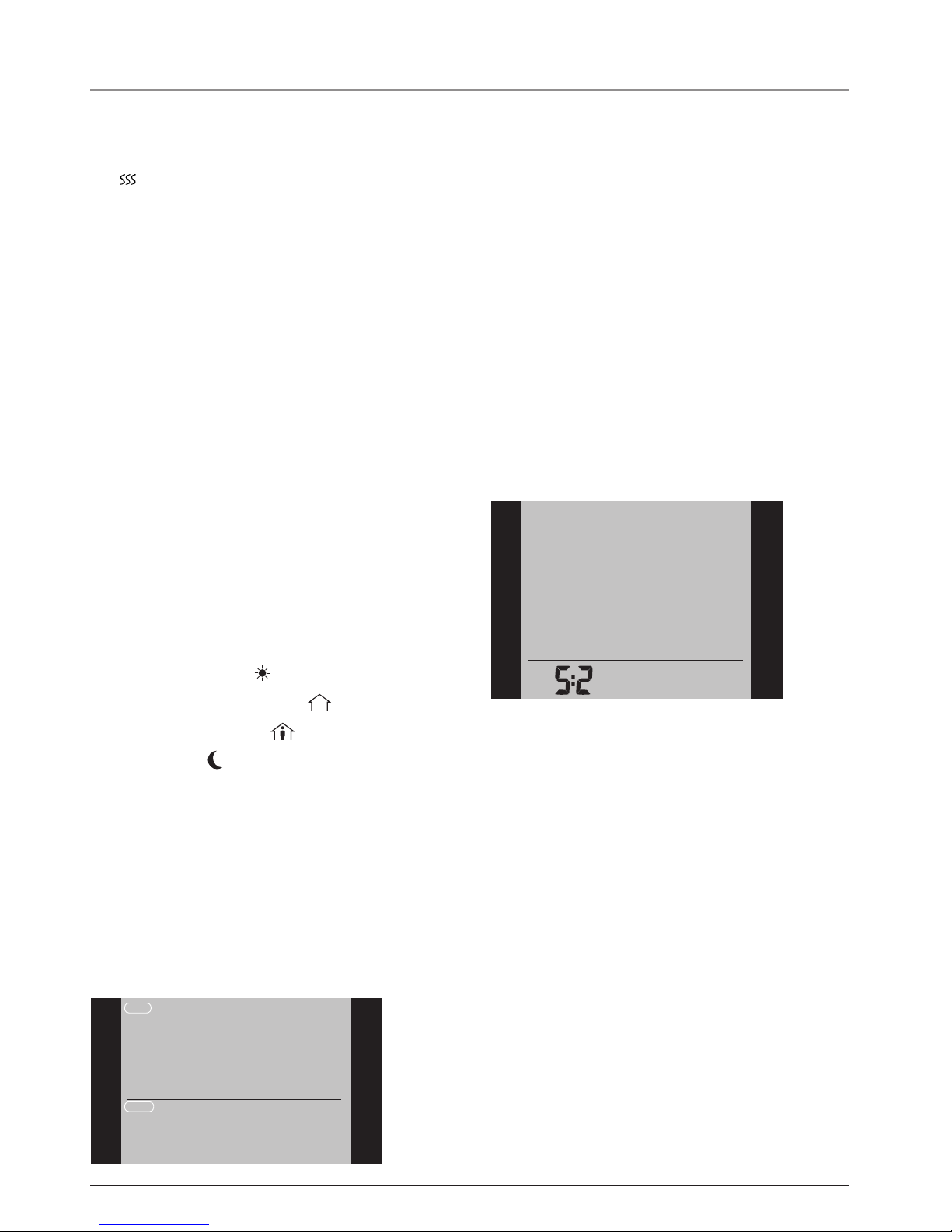

Step 2: Choose the weekly schedule for your
program.

You have the following options:

5:2 will give you 5 days (Monday to Friday) with the same four
events (Morning, Out, Home, Night) and 2 days (Saturday and
Sunday) with the same two events (Morning and Night).

6:1 will give you 6 days (Monday to Saturday) with the same
four events (Morning, Out, Home, Night) and 1 day (Sunday)
with the same two events (Day and Night).

7:0 will give you individual settings for each day from Monday
to Sunday.

1 Press the OK button to activate the menu.
2 Press the Up or Down buttons until the Schedule option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until the required program (5:2,

6:1 or 7:0) flashes in the lower part of the display.

5 Press the OK button.

(

&/0'-!1'

%#*

4$,

"!' 5'- "0!

Step 3: Select the time and temperature settings for
each event in the program selected in the previous
step.

Please note: The following description illustrates an example in
which settings are made for the daily events in a 5:2 program.

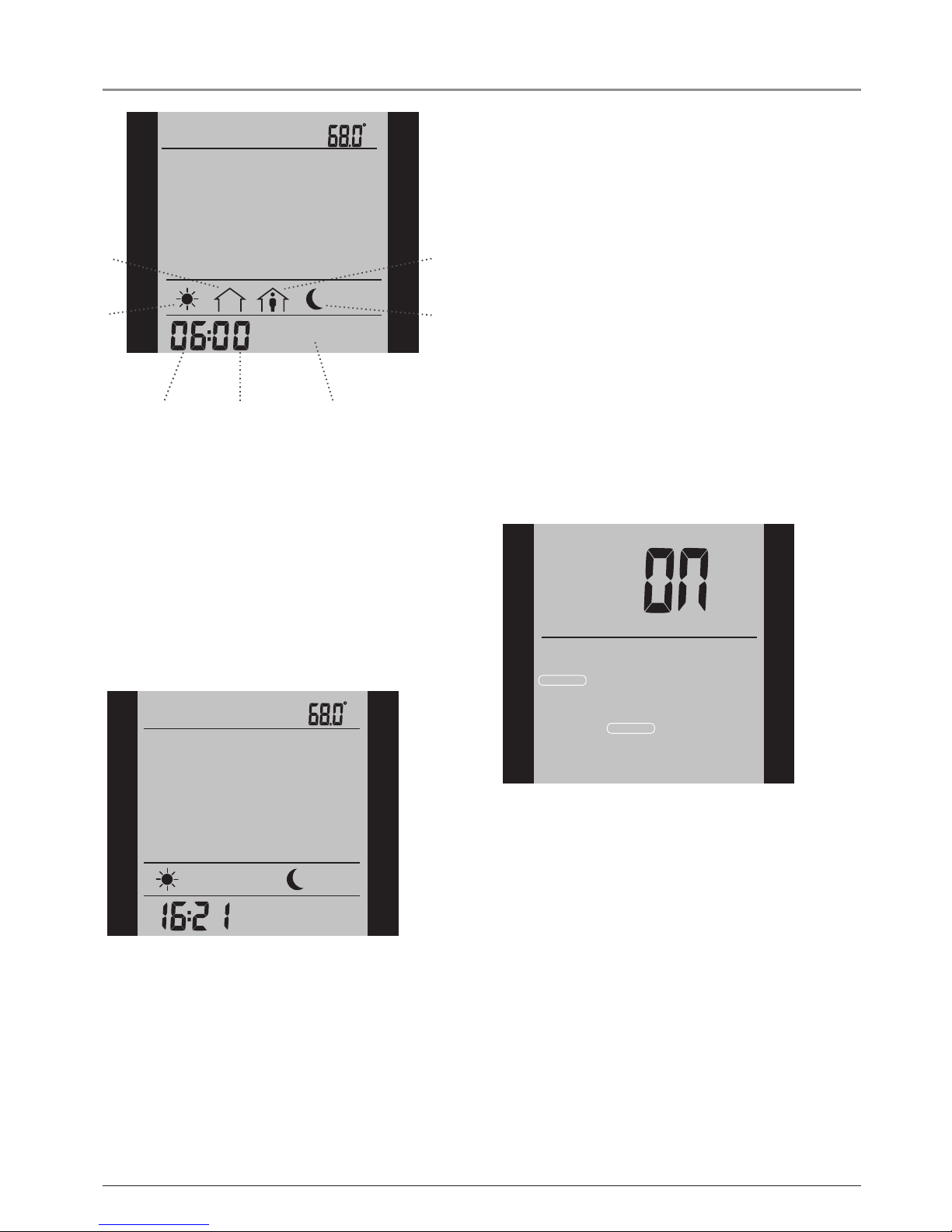

1 Press the Up or Down buttons until the Program option flashes.
2 Press the OK button.
3 Press the Up or Down buttons until the day(s) that you wish

to program flash in the lower part of the display, e.g. Mon Tue
Wed Thu Fri.

4 Press the OK button. The symbol for the first event (e.g. morn-

ing) will now flash.

5 Press the OK button. The hour will flash, allowing you to set

the hour at which you want the morning period to begin.

6 Press the Up or Down buttons until the required hour is dis-

played.

7 Press the OK button. The minutes will flash.
8 Press the Up or Down buttons until the required minutes are

displayed.

9 Press the OK button. The temperature setting will now flash in

the upper part of the display.

Type FLP30-120/240GA English

&'"("'%)

)$#2$ %

%#*

4$,

"!' 5'- "0!

'3,"

Hour

Morning

At work

At home

Night

Minutes 5-day period

3

© 2010 OJ Electronics A/S

Type FLP30-120/240GA English

10 Press the Up or Down buttons to set the required temperature.
11 Press the OK button. The symbol for the next event (e.g. at

work) will now flash, allowing you to set the time and tempera­ture for this period of the day by repeating steps 6-12.

12 Once time and temperature have been set for the four events

applicable for the 5-day period Monday to Friday, Exit will flash.

13 Press the OK button. The next 2 days, Sat Sun, will then flash.

Please note that now only two events (Day and Night) are dis­played.

14 Press the OK button. The symbol for the first event will flash.
15 Set the time and temperature for this event, and for the following

event, by repeating steps 6-12.

16 Finally, select Exit to exit the Program for the 5:2 schedule.

)$#2$ %

& " &!*

'3,"

&'"("'%)

Quick Set Temperature

I want to permanently change the temperature for
the event currently active in the automatic program.

To do so, you must use the override mode:

1 Press the Up or Down buttons to set the required temperature

for the event currently active.

2 Press the OK button.

The new temperature setting will then be saved and used for this
event in the future.

Example: If you change the temperature on a Tuesday morning
while the thermostat is running a 5:2 program, the new tempera­ture will apply to all mornings from Monday to Friday.

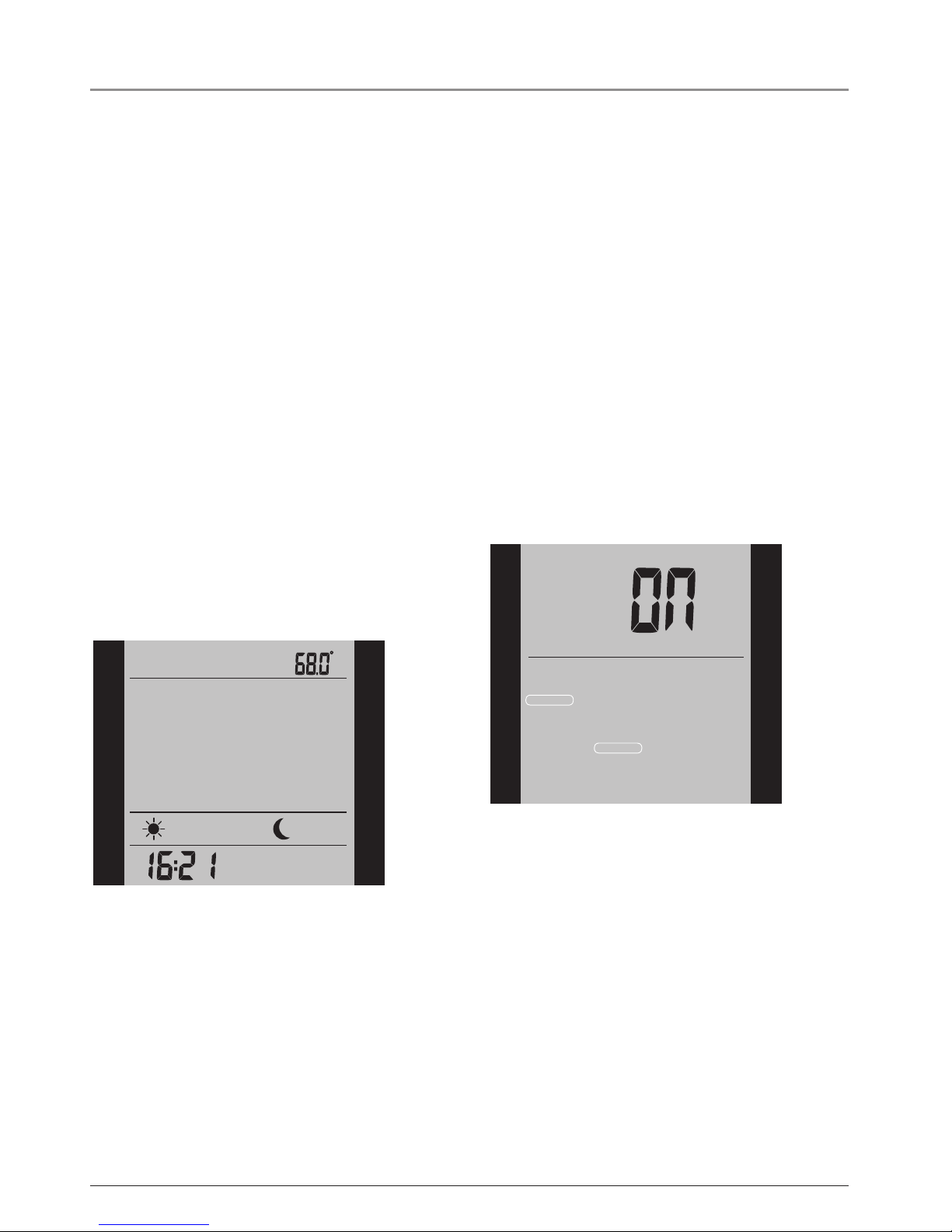

Adaptive Function

I want to ensure that the required temperature has
already been reached when I get up in the morning
or come home from work.

To do so, you must activate the adaptive function:

1 Press the OK button to activate the menu.
2 Press the Up or Down buttons until the Settings option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until the Adaptive option flashes.
5 Press the OK button. On or O will now flash in the upper part

of the display.

6 Press the Up or Down buttons until On flashes.
7 Press the OK button.
8 Select Exit to exit the option.

Please note: The adaptive function is only related to the 4-event
program and only works in connection with going from one event to
another where the temperature is going to be raised.

The adaptive function calculates when the thermostat must start
the heating system to ensure that the required temperature is
reached at the set time. Three days after the adaptive function has

been activated, it has learned when the heating must be switched
on to attain the required temperature.

Factory set ting: ON

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

Manual Mode

I want to temporarily cancel the automatic 4-event
program and manually select temperature.

To do so, you must use manual mode:

1 Press the OK button to activate the menu.
2 Press the Up or Down buttons until the Mode option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until Man. mode flashes in the

upper part of the display. The temperature will begin to flash.

5 Press the Up or Down buttons until the required temperature

flashes.

6 Press the OK button.

Please note: This feature can be useful for instance if you are go­ing on holiday and want to maintain a frost protection temperature
(e.g. 41°F) while you are away.

To return to the automatic 4-event program, you must select Auto.
Please refer to page 2 for instructions.

% *.(%#-'

%#-'

Temporary Override

I want to temporarily set a comfort temperature for
a single event, e.g. because I am not at work one
day and want to maintain a higher temperature or
because I am having a party.

To do so, you must use the override mode:

1 Press the OK button twice to activate the menu.
2 Press the Up or Down buttons until the Mode option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until Override flashes in the up-

per part of the display. The temperature will begin to flash.

5 Press the Up or Down buttons until the required temperature

flashes.

6 Press the OK button.

Please note: Override mode is a temporary temperature setting
that is cancelled automatically by the next event in the scheduled
4-event program.

4

© 2010 OJ Electronics A/S

Type FLP30-120/240GA English

#+'$$,-'

%#-'

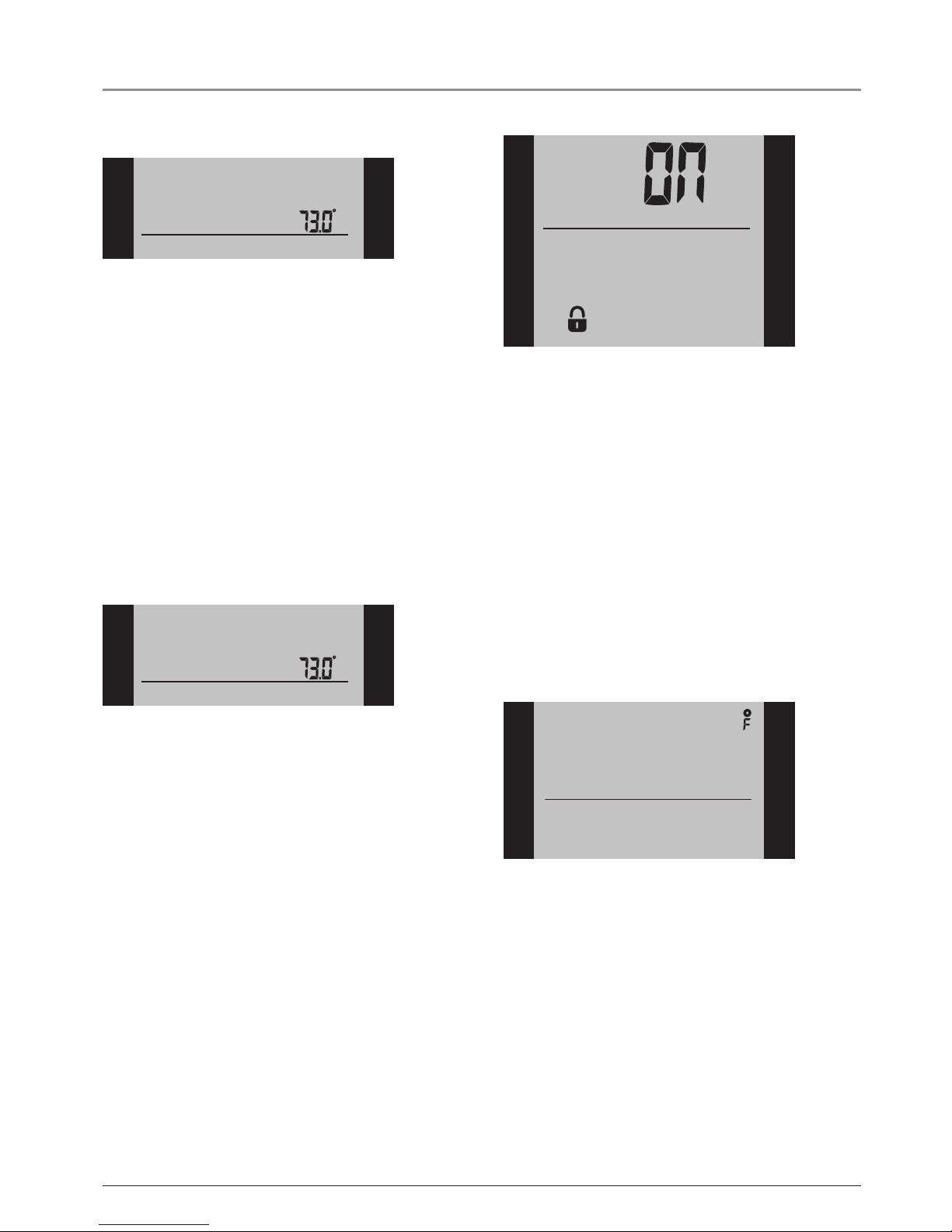

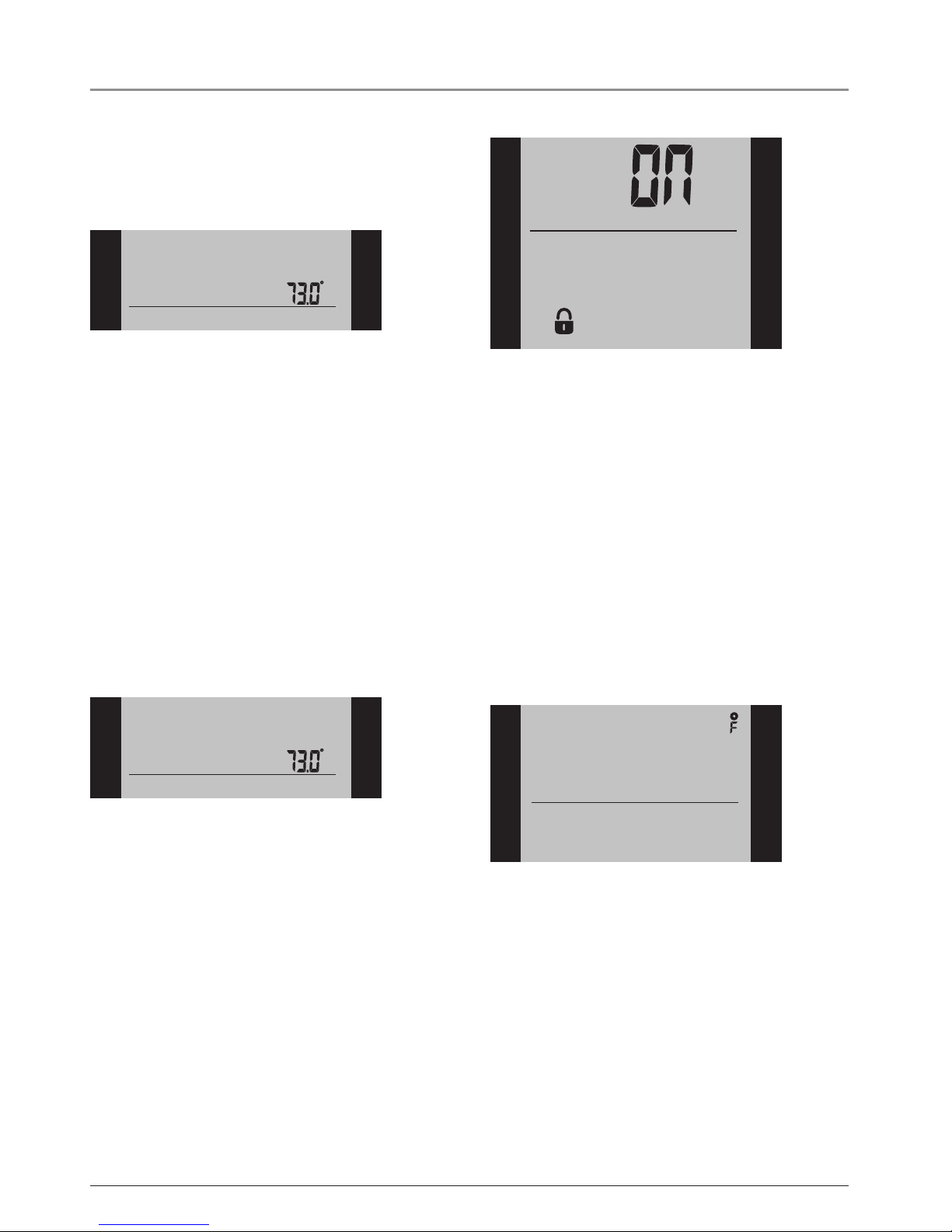

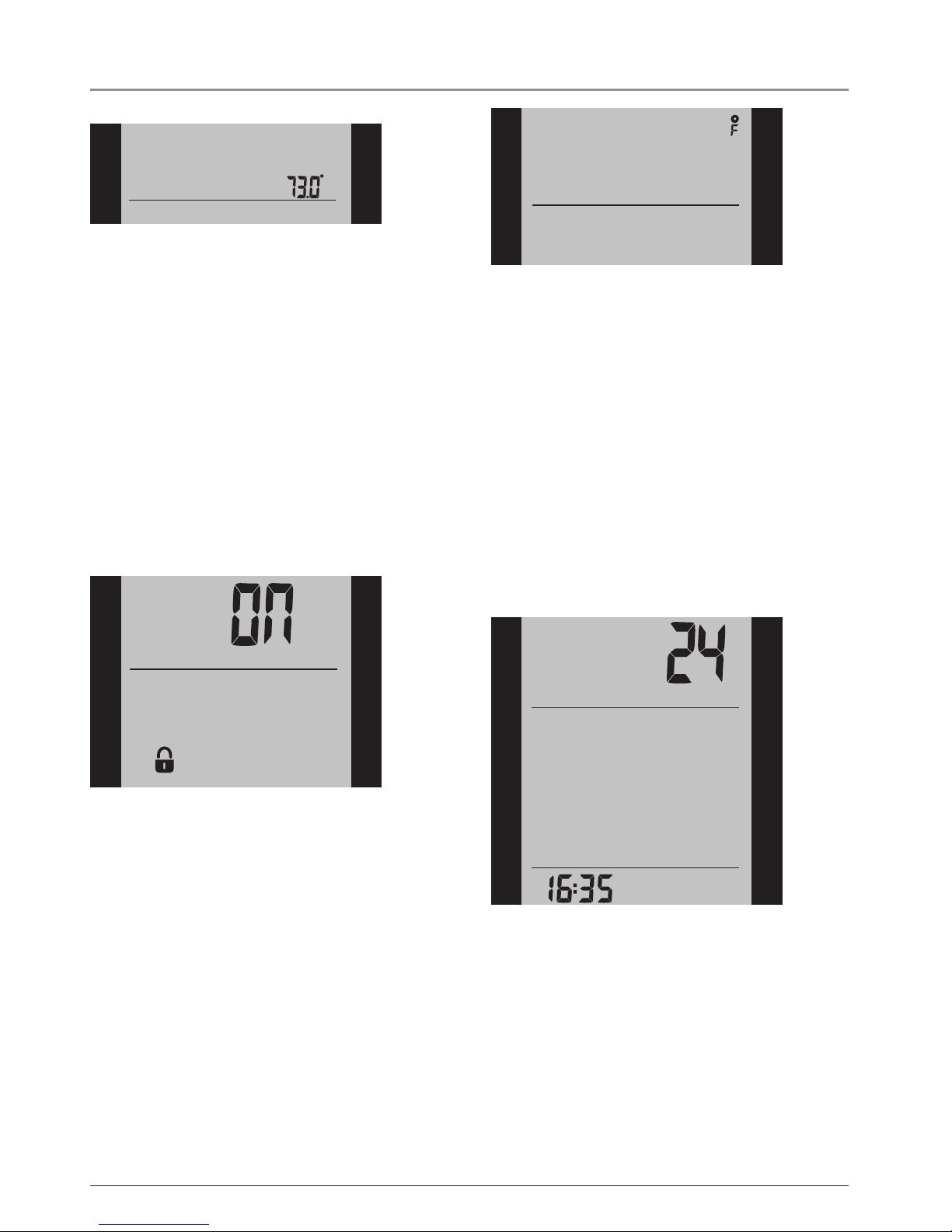

Child Lock

I want to lock the thermostat menus to prevent the
settings from being changed.

To do so, you must activate the child lock:

1 Press the OK button twice to activate the menu.
2 Press the Up or Down buttons until the Settings option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until the Child lock option

flashes. A padlock symbol will appear in the menu area and O

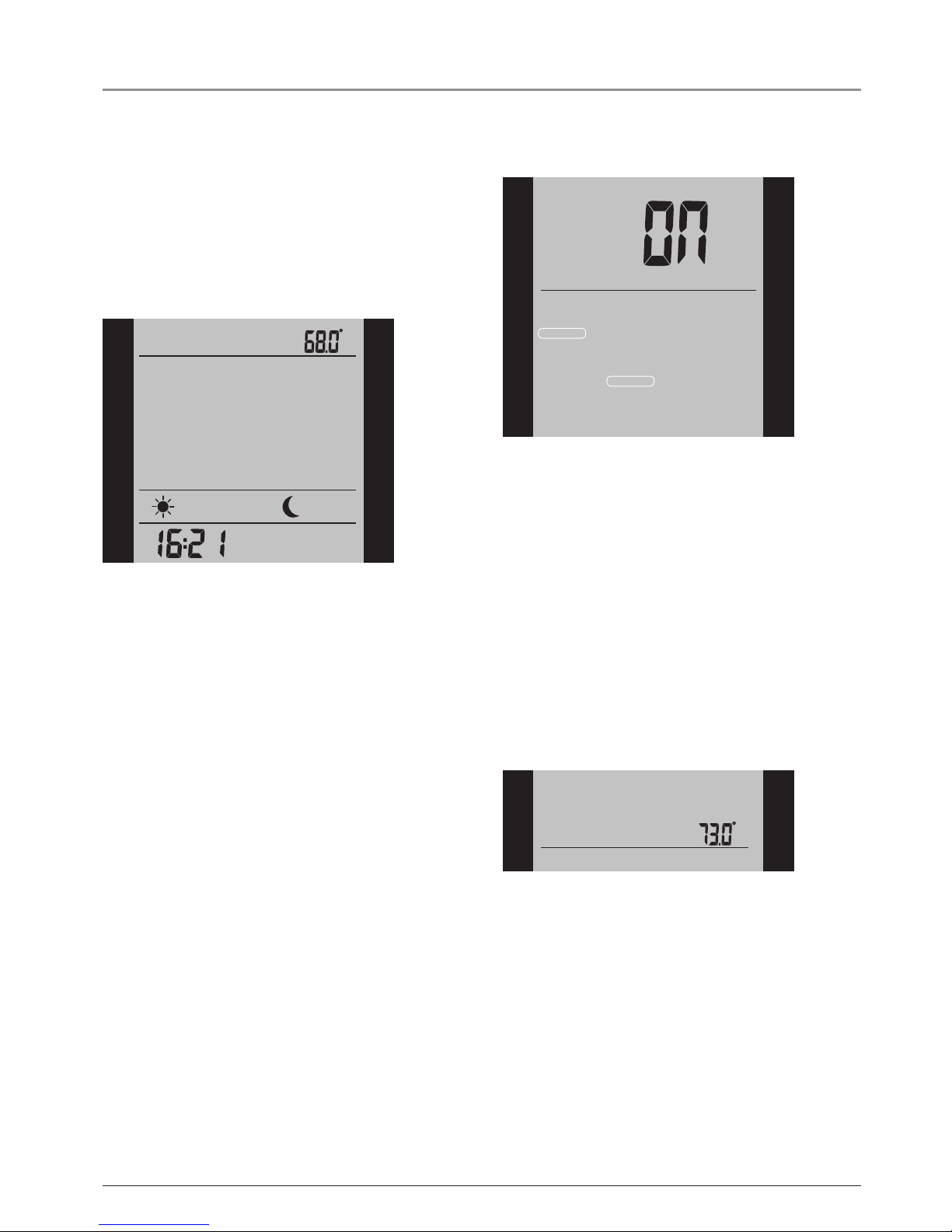

will flash in the upper part of the display.

5 Press the Up or Down buttons until On flashes.
6 Press the OK button.
7 Select Exit to exit the option.

To unlock the child lock agai n, p roceed as fo llow s:

1 Press the OK button to activate the menu.
2 Then press and hold the Up and Down buttons simultaneously

for three seconds.

Factory setti ng: OFF

&'"",*2&

/0,1-1#/7

Temperature Unit

I want to change the temperature unit (°C/°F) used in
the display.

To do so, you must:

1 Press the OK button twice to activate the menu.
2 Press the Up or Down buttons until the Settings option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until °C/°F flashes in the menu

area. The unit currently selected will flash in the upper part of
the display.

5 Press the Up or Down buttons until the required unit °C/°F

flashes.

6 Press the OK button.
7 Select Exit to exit the option.

Please note: Temperatures are displayed in Celsius with a resolu­tion of 0.5 degree and in Fahrenheit with a resolution of 1 degree.

Factory setti ng: C elsi us

&'"",*2& /8948

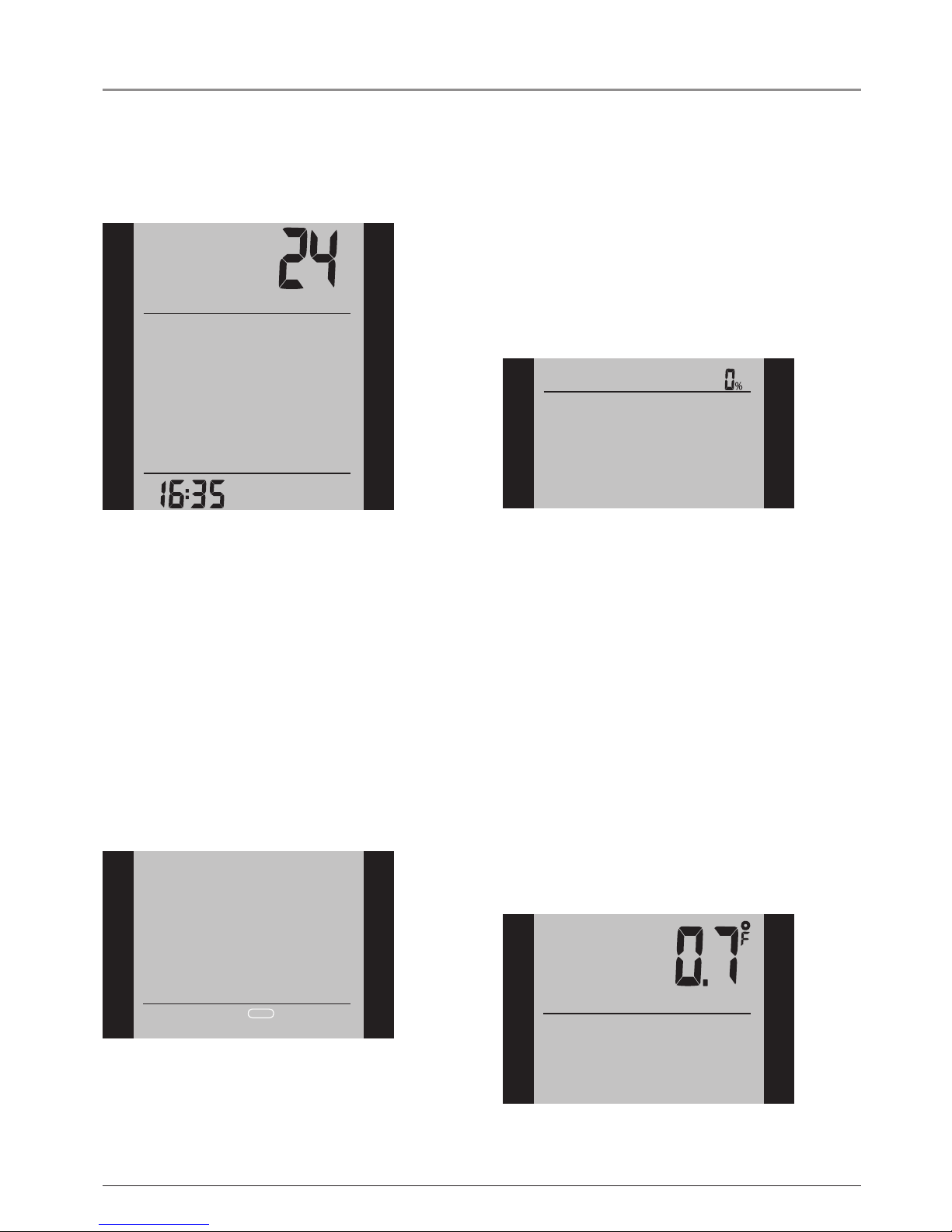

Setting Time

I want to change the time.

To do so, you must:

1 Press the OK button twice to activate the menu.
2 Press the Up or Down buttons until the Settings option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until the Time option flashes.

The currently selected 12 or 24 hour clock will flash in the lower
part of the display.

5 Press the Up or Down buttons to select either 12 or 24 hour

clock.

6 Press the OK button. The hour will begin flashing in the lower

part of the display.

7 Press the Up or Down buttons to set the hour.
8 Press the OK button. Now the minutes will flash.

9 Press the Up or Down buttons to set the minutes.
10 Press the OK button.
11 Select Exit to exit the option.

Factory setti ng: 2 4 ho ur clock

&'"",*2&

",%'

Setting Day

I want to change the day of the week.

To do so, you must:

1 Press the OK button twice to activate the menu.

2 Press the Up or Down buttons until the Settings option flashes.

3 Press the OK button.

4 Press the Up or Down buttons until the Day option flashes.

The currently selected day of the week will flash in the lower
part of the display.

5 Press the Up or Down buttons until the required day of the

week flashes.

6 Press the OK button.

7 Select Exit to exit the option.

Please note: Usually, the electrician who installed the thermostat
will have set the correct time and day of the week.

5

© 2010 OJ Electronics A/S

Type FLP30-120/240GA English

Factory setti ng: M on

&'"",*2&

- 6

%#*

4$,

"!'

& "

5'-

&!*

"0!

Readout

I want to know the amount of time (in percentage)
during which the heating was turned on within a
certain period.

To do so, you must:

1 Press the OK button twice to activate the menu.
2 Press the Up or Down buttons until the Settings option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until the Readout option flashes.
5 Press the Up or Down buttons to the select the period of inter-

est: 2 days, 30 days or 365 days.

The percentage of time that

the heating was turned on will then be indicated in the upper
part of the display.

The Rea dout submenu also contains informat ion abou t the
Sof tware version an d th e ty pe of contro l (R oom, Floor, Re gu-

lat or o r Room limit) selected for the Application.
(Se e Ap plication for more information).

&'"",*2&

$' -#!"

:(- 6&

;<(- 6&

;=>(- 6&

"5 $'

))1,/ ",#*

'3,"

Oset Temperature

I want to adjust the difference in temperature
between the thermostat and my room thermometer.

To do so, you must:

1 Press the OK button twice to activate the menu.
2 Press the Up or Down buttons until the Settings option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until the Oset Temp option

flashes.

5 Press the Up or Down buttons to set the oset temperature (in

steps of 1°).

6 Press the OK button.
7 Select Exit to exit the option.

Oset is used to compensate for any dierence between the
thermostat and a room thermometer. It is possible to adjust the
oset by up to +/- 10°C or +/- 18°F. Once the oset has been set
correctly, the thermostat will display the same temperature as the
thermometer.
If, for example, the thermostat shows 1° too much, the oset
should be set to 1°. The temperature will then be set 1° lower.

&'"",*2&

#44&'"("'%)

Application

I want to select the type of temperature control.

To do so, you must:

1 Press the OK button twice to activate the menu.
2 Press the Up or Down buttons until the Settings option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until the Application option

flashes.

5 Press the Up or Down buttons to select one of the four types

of control:
Room: The built-in room sensor is used. Only room tempera­ture is controlled.
Floor: The floor sensor is used. Only floor temperature is
controlled. If you choose this option, you must set a maximum
and minimum temperature for the floor sensor.
Regulator: The thermostat functions as a simple regulator and
no sensors are used.
Room limit: The thermostat controls room temperature while
using the external temperature sensor as a limit sensor. If you
choose this option, you must set a maximum and minimum
temperature for the limit sensor, so that the thermostat will
switch the heating on or o if the floor temperature reaches
the maximum or minimum temperature respectively. This can,
for instance, be used to avoid excessively high temperatures
on wooden flooring (maximum limit) or excessively cold tem­peratures on tiled/stone flooring (minimum limit).

6 Press the OK button.
7 Select Exit to exit the option.

Please note: Usually, the electrician who installed the thermostat

will have selected the correct type of temperature control for your

application.

$##%

41##$

$'2!1 "#$

$##%(1,%,"

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

6

© 2010 OJ Electronics A/S

Type FLP30-120/240GA English

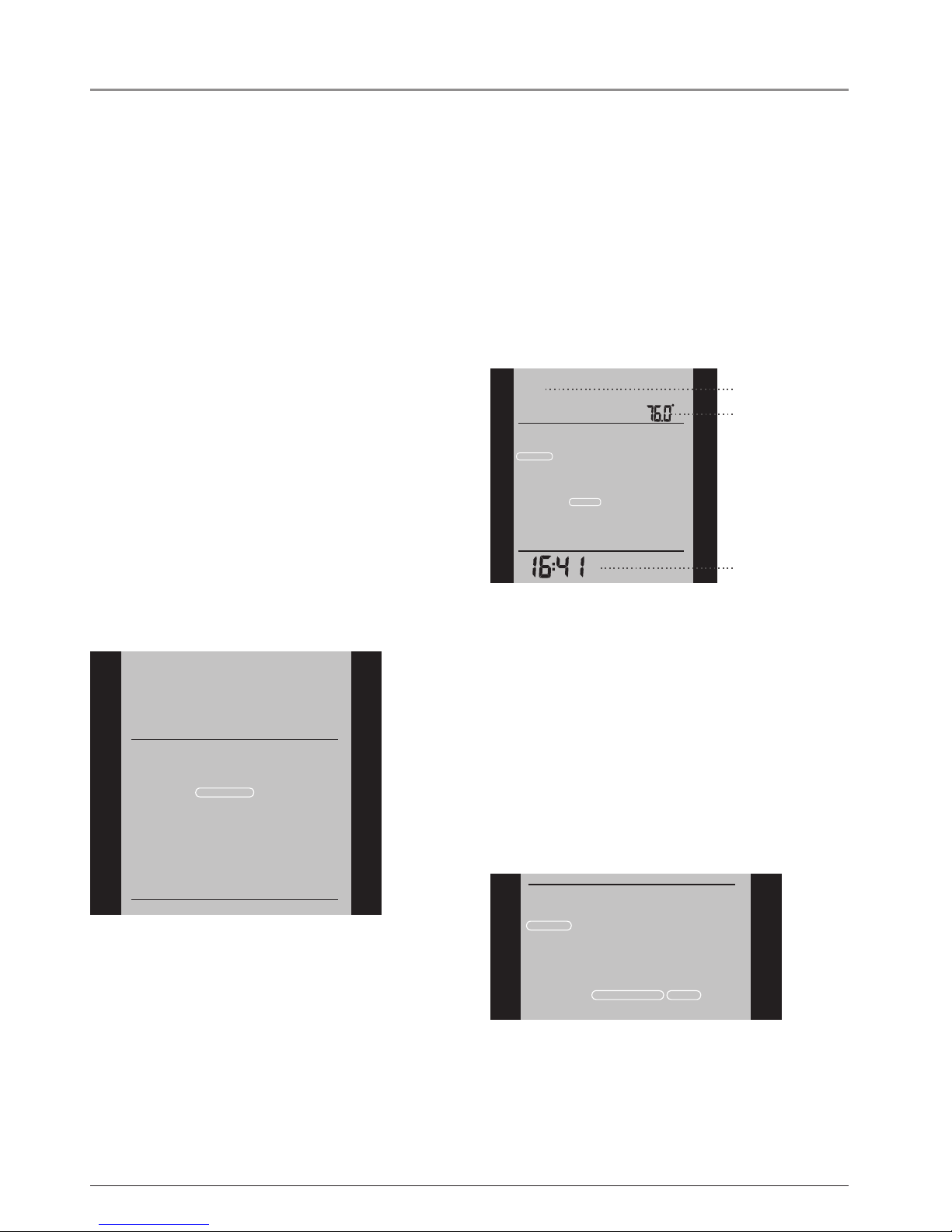

Display

I want to choose the information to be shown on the
thermostat display.

To do so, you must:

1 Press the OK button twice to activate the menu.
2 Press the Up or Down buttons until the Settings option

flashes.

3 Press the OK button.
4 Press the Up or Down buttons until the Display option

flashes.

5 Press the Up or Down buttons to select whether you wish to:

- display the Clock or not (On/O),

- display the Set temperature or not (On/O).
You can also decide whether the temperature displayed is:

- the Room temperature,

- the Floor temperature (if a floor sensor is used), or

- the Regulator temperature.

6 Press the OK button to confirm the settings as you work your

way through the various options in the Display submenu.

7 Select Exit to exit the option.

Factory settings:

- TIME: ON

- Set temp.: ON

- Floor temperature is shown

41##$

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

On/O

On/O

Room/floor/regulator

Factory Reset

I want to return to the factory settings.

To do so, you must:

1 Press the OK button twice to activate the menu.
2 Press the Up or Down buttons until the Settings option flashes.
3 Press the OK button.
4 Press the Up or Down buttons until the Factory Reset option

flashes.

5 Press the OK button. A submenu will appear.
6 Press the Up or Down buttons until the Reset option flashes.
7 Press the OK button.
8 Select Exit to exit the option.

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

$'&'"

'3,"

Exit Menu

I want to exit a menu.

To do so, you must use the Exit option:

The various menus and submenus contain an Exit option.

1 Press the Up or Down buttons until Exit flashes.
2 Press the OK button. You may have to repeat steps 1 and 2 to

return to the final Exit option.

Please note: When you activate a menu, the menu item last se­lected will begin flashing. This allows you to view the latest setting.
If, for example, you activate the Mode menu, Man. mode will flash
if you used Man. mode the last time.

This principle also applies to current temperature/time settings.
When you enter the various menus, they always display the value
that was last selected. This allows you to check the current set­tings.

Should you enter a menu by mistake, you can exit it again without
changing the setting by simply confirming the current setting, i.e.
by clicking the OK button.

Error Messages

E0 = Internal failure. Replace thermostat.
E1 = Internal sensor defective or short-circuited. Replace thermo-

stat.

E2 = External sensor defective or short-circuited. Check external

sensor.

Factory Settings for Automatic 5:2 Program

Days 1-5 (Monday - Friday)

Event Time Temperature

Morning 6:00 a.m. - 8:00 a.m. 77°F / 25°C

Out 8:00 a.m. - 4:00 p.m. 68°F / 20°C

Home 4:00 p.m. - 10:00 p.m. 77°F / 25°C

Night 10:00 p.m. - 6:00 a.m. 68°F / 20°C

Days 6-7 (Saturday - Sunday)

Event Time Temperature

Day 8:00 a.m. - 11:00 p.m. 77°F / 25°C

Night 11:00 p.m. - 08:00 a.m. 68°F / 20°C

7

© 2010 OJ Electronics A/S · ® OJ est une marque déposée de OJ Electronics A/S

Type FLP30-120/240GA

Français

M A N U E L D E L’ U T I L I S A T E U R

Contenu

Introduction

Le thermostat peut démarrer votre système de chauage à des
heures prédéterminées pour diérents jours de la semaine. Pour
chaque jour de la semaine, vous pouvez régler des températures
individuelles pour 4 périodes nommées événements. Le thermos­tat est fourni avec un programme par défaut qui est adéquat pour
la plupart des installations. Sauf si vous changez les réglages,
le thermostat fonctionnera en suivant le programme par défaut.
Abaisser la température quand le domicile est inoccupé réduira
vos coûts d’énergie sans diminuer le confort.
De plus, le thermostat possède une fonction d’adaptation qui
change automatiquement l’heure de démarrage de la période de
chauage afin que la température souhaitée soit atteinte à l’heure
que vous avez réglée. Après trois jours, la fonction d’adaptation a
appris quand le chauage doit être démarré.

Premiers réglages

La première fois que vous mettez en marche le thermostat, l’heure
et le jour doivent être réglés. L’heure clignote. Réglez l’heure
actuelle en utilisant les boutons Up (hausse) ou Down (baisse).
Appuyez ensuite sur le bouton OK pour confirmer l’heure. Le jour
de la semaine clignotera. Sélectionnez le jour actuel en utilisant les
boutons Up (hausse) ou Down (baisse). Appuyez sur le bouton
OK. Le thermostat est maintenant prêt et il contrôlera votre chauf­fage en suivant le programme 4-événements par défaut (voir les
réglages d’usine pour le programme automatique 5:2).

Disjoncteur de fuite à la terre intégré (GFCI)

Le thermostat possède un disjoncteur de fuite à la terre intégré
pour assurer votre sécurité au cas où une faute à la terre se pro­duirait.
Il est important de vérifier chaque mois le disjoncteur de fuite à la
terre intégré.

!"#

$##%

&'"("'%)

%#*

Bouton hausse

Bouton OK

Bouton baisse

Bouton de mise en attente
Réarmement du disjoncteur de fuite à la terre intégré

Bouton d’essai du disjoncteur de fuite à la terre intégré

Introduction ................................................................................ 7

Premiers réglages ..................................................................... 7

Disjoncteur de fuite à la terre intégré (GFCI) .......................... 7

Programmation de 4 événements ............................................ 8

Réglage rapide de la température .......................................... 9

Fonction d’adaptation ............................................................... 9

Mode manuel ............................................................................. 9

Dérivation temporaire ............................................................. 10

Sécurité enfants (Séc. enfants) .............................................. 10

Unité de température .............................................................. 10

Réglage de l’heure .................................................................. 10

Lecture...................................................................................... 11

Décalage de température ....................................................... 11

Application ............................................................................... 12

Achage .................................................................................. 12

Réinitialisation valeurs usine .................................................. 12

Sortie de menu ........................................................................ 13

Messages d’erreur .................................................................. 13

8

© 2010 OJ Electronics A/S

Étape 2: Sélectionnez la programmation hebdoma­daire pour votre programme.

Vous avez les options suivantes:

5:2 vous donnera 5 jours (lundi au vendredi) avec les mêmes
quatre événements (matin, sorti, à la maison, nuit) et 2 jours
(samedi et dimanche) avec les mêmes deux événements (matin
et nuit).

6:1 vous donnera 6 jours (lundi au samedi) avec les mêmes
quatre événements (matin, sorti, à la maison, nuit) et 1 jour
(dimanche) avec les mêmes deux événements (jour et nuit).

7:0 vous donnera des réglages individuels pour chaque jour,
du lundi au dimanche.

1 Appuyez sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Schedule (programme) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que le programme requis (5:2, 6:1 ou 7:0) clignote

dans la partie inférieure de l’acheur.

5 Appuyez sur le bouton OK.

Rég lage d’us ine: 5:2

(

&/0'-!1'

%#*

4$,

"!' 5'- "0!

Étape 3: Choisissez l’heure et la température pour
chaque événement du programme des jours que
vous avez choisis à l’étape précédente.

Veuillez noter: La description qui suit est un exemple dans lequel
les réglages sont faits pour les événements journaliers dans un
programme 5:2.

1 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Program (programmation) clignote.

2 Appuyez sur le bouton OK.
3 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que les jours que vous voulez programmer clignotent
dans la partie inférieure de l’acheur, par ex. lun mar mer jeu

ven.

4 Appuyez sur le bouton OK. Maintenant, le symbole pour le

premier événement (par ex. le matin) clignotera.

5 Appuyez sur le bouton OK. L’heure clignotera pour vous per-

mettre de régler l’heure à laquelle vous voulez que la période du
matin débute.

6 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’heure souhaitée soit achée.

7 Appuyez sur le bouton OK. Les minutes clignoteront.
8 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que les minutes souhaitées soient achées.

9 Appuyez sur le bouton OK. Maintenant, le réglage pour la tem-

pérature clignotera dans la partie supérieure de l’acheur.

10 Appuyez sur les boutons Up (hausse) ou Down (baisse) pour

régler la température souhaitée.

Vérification du disjoncteur de fuite à la terre intégré

La vérification ne peut s’eectuer que si le thermostat active le
chauage.
Réglez le point de consigne jusqu’à ce que le symbole du chauf­fage (

) apparaisse. Utilisez le bouton Up (hausse) pour accroître
le besoin de chauage puis appuyez sur le bouton OK. Attendez
10 secondes pour permettre au thermostat de s’ajuster au nou­veau point de consigne.
Appuyez sur le bouton TEST (essai) au haut du thermostat.
Le test aura réussi si la lumière rouge dans le bouton TEST (essai)
s’allume et que GROUND FAULT (faute à la terre) s’ache à
l’écran. Si ce n’est pas le cas, vérifiez l’installation/communiquez
avec votre électricien-installateur.
Appuyez sur le bouton Standby/Reset (attente/réarmement)
pour réarmer le disjoncteur de fuite à la terre intégré.
La lumière rouge s’éteindra et l’acheur reprendra son apparence
normale.
Appuyez sur le bouton Down (baisse) pour retourner au réglage
initial de température.
Si la vérification échoue, vérifiez le câble chauant et le thermostat.

Si le disjoncteur de fuite à la terre intégré se déclenche pendant
l’opération normale sans que vous appuyiez sur le bouton TEST
(essai), il pourrait y avoir une faute à la terre! Pour vérifier si c’est
une faute à la terre ou un déclenchement intempestif, appuyez sur
Standby/Reset (attente/réarmement).
Si la lumière rouge s’éteint et demeure éteinte, c’était un déclen­chement intempestif et le système fonctionne correctement. Si
ce n’est pas le cas, il y a une faute à la terre! Communiquez avec
votre électricien-installateur.

Programmation de 4 événements

Je veux que la température soit contrôlée automa­tiquement en fonction d’un programme de réglages
individuels de température pour quatre événements
distincts pendant une journée:

• quand je me lève le matin,

• quand je suis absent pour le travail,

• quand je reviens à la maison,

• et pendant la nuit.

Pour le faire, vous devez suivre les 3 étapes suivantes:

Étape 1: Sélectionnez le contrôle automatique de la
température.

1 Appuyez sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Mode (mode) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Auto clignote dans la partie supérieure

de l’acheur.

5 Appuyez sur le bouton OK.

Rég lage d’us ine: Mod e Auto

!"#

#+'$$,-'

% *.(%#-'

%#-'

&/0'-!1'

)$#2$ %

&'"",*2&

'3,"

Type FLP30-120/240GA Français

9

© 2010 OJ Electronics A/S

11 Appuyez sur le bouton OK. Maintenant, le symbole du prochain

événement (par ex. sorti) clignote pour vous permettre de régler
l’heure et la température pour cette période de la journée en
répétant les étapes 6-12.

12 Quand l’heure et la température ont été réglées pour les quatre

événements applicables à la période de 5 jours du lundi au
vendredi, Exit (sortie) clignotera.

13 Appuyez sur le bouton OK. Maintenant, les 2 prochains jours,

sam dim, clignoteront. Veuillez noter que seulement deux évé-

nements (jour et nuit) sont achés.

14 Appuyez sur le bouton OK. Le symbole du premier événement

clignotera.

15 Réglez l’heure et la température pour cet événement et pour le

suivant en répétant les étapes 6-12.

16 Finalement, sélectionnez Exit (sortie) pour sortir de la program-

mation du programme 5:2.

)$#2$ %

& " &!*

'3,"

&'"("'%)

Réglage rapide de la température

Je veux changer de façon permanente la tempé­rature de l’événement courant dans le programme
automatique.

Pour le faire, vous devez:

1 Appuyer sur les boutons Up (hausse) ou Down (baisse) pour

régler la température requise pour l’événement activé.

2 Appuyer sur le bouton OK.

Le nouveau réglage pour la température sera alors sauvegardé et
utilisé pour cet événement à l’avenir.

Type FLP30-120/240GA Français

Heure

Matin

Absent

(Exté rieur)

Maison
(Habitation)

Nuit

Minutes Période 5-jours

&'"("'%)

)$#2$ %

'3,"

%#*

4$,

"!' 5'- "0!

Exemple: Si vous changez la température un mardi matin et que
le thermostat exécute un programme 5:2, la nouvelle température
sera appliquée pour tous les matins du lundi au vendredi.

Fonction d’adaptation

Je veux être certain que la température souhaitée a
été atteinte quand je me lève le matin ou quand je
reviens du travail.

Vous devez alors activer la fonction d’adaptation:

1 Appuyez sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Adaptive (adaptation) clignote.

5 Appuyez sur le bouton OK. On ou O clignotera dans la partie

supérieure de l’acheur.

6 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que On clignote.

7 Appuyez sur le bouton OK.
8 Sélectionnez Exit (sortie) pour sortir de l’option.

Veuillez noter: La fonction d’adaptation n’est associée qu’au
programme 4-événements et ne fonctionne que pour les cas où en
passant d’un événement à un autre la température sera haussée.

Régl age d’ usine: ON (marche)

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

La fonction d’adaptation calcule le moment où le thermostat doit
démarrer le système de chauage pour assurer que la température
requise est atteinte à l’heure réglée. Trois jours après l’activation de
la fonction d’adaptation, cette dernière a appris quand le chauf­fage doit être démarré pour obtenir la bonne température.

Mode manuel

Je veux temporairement annuler le programme auto­matique à 4-événements et régler manuellement la
température.

Pour le faire, vous devez utiliser le mode manuel:

1 Appuyez sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Mode (mode) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Man. Mode (mode man.) clignote dans

la partie supérieure de l’acheur. La température commencera

à clignoter.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que la température souhaitée clignote.

6 Appuyez sur le bouton OK.

10

© 2010 OJ Electronics A/S

Rég lage d’us ine: OFF (arrêt)

&'"",*2&

/0,1-1#/7

Unité de température

Je veux changer l’unité de température (°C/°F) qui
est utilisée sur l’afficheur.

Pour le faire, vous devez:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse) jusqu’à

ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que °C/°F clignote dans le menu. L’unité couramment

sélectionnée clignotera dans la partie supérieure de l’acheur.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse) jusqu’à

ce que l’unité requise °C/°F clignote.

6 Appuyez sur le bouton OK.
7 Sélectionner Exit (sortie) pour sortir de l’option.

Veuillez noter: Les températures sont achées en Celsius avec
une résolution de 0,5 degré et en Fahrenheit avec une résolution
de 1 degré.

Rég lage d’us ine: Cel sius

&'"",*2& /8948

Réglage de l’heure

Je veux changer l’heure.

Pour le faire, vous devez:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse) jusqu’à

ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Time (heure) clignote. L’horloge cou-

rante sélectionnée, de 12 ou 24 heures, clignotera dans la partie

inférieure de l’acheur.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse) pour

sélectionner l’horloge 12 ou 24 heures.

6 Appuyez sur le bouton OK. L’heure commencera à clignoter

dans la partie inférieure de l’acheur.

7 Appuyez sur les boutons Up (hausse) ou Down (baisse) pour

régler l’heure.

Veuillez noter: Cette fonction peut être utile par exemple si vous
vous absentez pour les vacances et que vous souhaitez maintenir
une température de protection contre le gel (par ex. 41 °F) pendant
votre absence.

Pour retourner au programme automatique à 4-événements, vous
devez sélectionner Auto. Voir la page 2 pour les instructions.

% *.(%#-'

%#-'

Dérivation temporaire

Je veux régler temporairement une température de
confort, pour un seul événement, par exemple si un
jour je ne suis pas au travail et que je veux augmen­ter la température ou si je donne une fête.

Pour le faire, vous devez utiliser le mode de dériva­tion:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Mode (mode) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que Override (dérivation) clignote dans la partie su-

périeure de l’acheur. La température commencera à clignoter.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que la température souhaitée clignote.

6 Appuyez sur le bouton OK.

Veuillez noter: Le mode de dérivation est un réglage temporaire
de température qui sera automatiquement annulé par le prochain
événement du programme à 4-événements.

#+'$$,-'

%#-'

Sécurité enfants (Séc. enfants)

Je veux bloquer les menus du thermostat afin d’in­terdire que les réglages soient changés.

Pour le faire, vous devez activer la sécurité enfants:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse) jusqu’à

ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Childlock (sécurité enfants) clignote.

Le symbole d’un cadenas apparaitra dans le menu et O cligno-

tera dans la partie supérieure de l’acheur.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que On clignote.

6 Appuyez sur le bouton OK.
7 Sélectionnez Exit (sortie) pour sortir de l’option.

Pou r dé sengager la sécurité enfants, p rocédez comme suit :

1 Appuyez sur le bouton OK pour activer le menu.
2 Appuyez simultanément et maintenez enfoncé les boutons Up

(hausse) et Down (baisse) pendant trois secondes.

Type FLP30-120/240GA Français

11

© 2010 OJ Electronics A/S

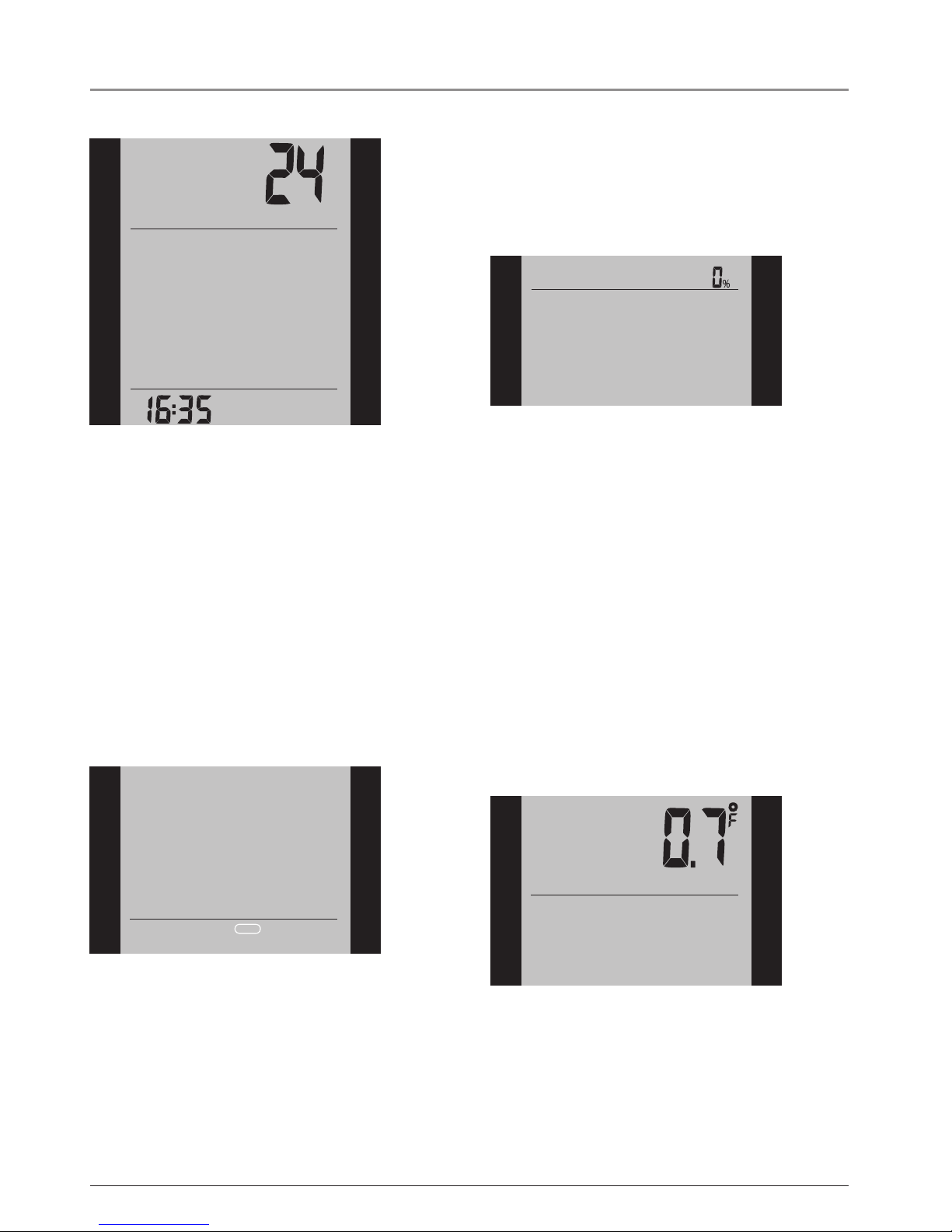

Pour le faire, vous devez:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Readout (lecture) clignote.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse) pour

sélectionner la période voulue: 2 jours, 30 jours or 365 jours.

Le pourcentage de temps que le chauage a été en marche

sera indiqué dans la partie supérieure de l’acheur.

Le sous -menu de lecture con tien t également de l’informa­tio n à propos d e la ver sion du logi ciel et du type de contrôle
(pi èce, sol, régulateur ou limite de p ièce ) qu i so nt sélectionnés
pou r l' application. Voir App lication pour plus d’informatio n.

&'"",*2&

$' -#!"

:(- 6&

;<(- 6&

;=>(- 6&

"5 $'

))1,/ ",#*

'3,"

Décalage de température

Je veux ajuster la différence de température entre le
thermostat et mon thermomètre de pièce.

Pour le faire, vous devez:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse) jusqu’à

ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Oset Temp (décalage temp) cli-

gnote.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse) pour

régler le décalage de température (par incréments de 1°).

6 Appuyez sur le bouton OK.
7 Sélectionner Exit (sortie) pour sortir de l’option.

Le décalage est utilisé pour réduire toute diérence entre le
thermostat et un thermomètre de pièce. Il est possible de régler le
décalage jusqu’à +/- 10°C or +/- 18°F. Une fois que le décalage a
été correctement réglé, le thermostat achera la même tempéra­ture que le thermomètre.
Si le thermostat, par exemple, montre 1° de trop, le décalage doit
être ajusté à 1°. La température sera alors ajustée 1° plus bas.

&'"",*2&

#44&'"("'%)

8 Appuyez sur le bouton OK. Maintenant, les minutes clignoteront.
9 Appuyez sur les boutons Up (hausse) ou Down (baisse) pour

régler les minutes.

10 Appuyez sur le bouton OK.
11 Sélectionnez Exit (sortie) pour sortir de l’option.

Réglage d’usine: Horloge 24 heures

&'"",*2&

",%'

Réglage du jour

Je veux changer le jour de la semaine.

Pour le faire, vous devez:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Day (jour) clignote. Le jour courant

sélectionné clignotera dans la partie inférieure de l’acheur.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que le jour souhaité clignote.

6 Appuyez sur le bouton OK.
7 Sélectionnez Exit (sortie) pour sortir de l’option.

Veuillez noter: Habituellement, l’électricien qui fait l’installation du
thermostat aura régléla bonne heure et le bon jour de la semaine.

Rég lage d’us ine: Lun

&'"",*2&

- 6

%#*

4$,

"!'

& "

5'-

&!*

"0!

Lecture

Je veux savoir combien de temps (en pourcentage)
le chauffage a été en marche pendant une certaine
période de temps.

Type FLP30-120/240GA Français

12

© 2010 OJ Electronics A/S

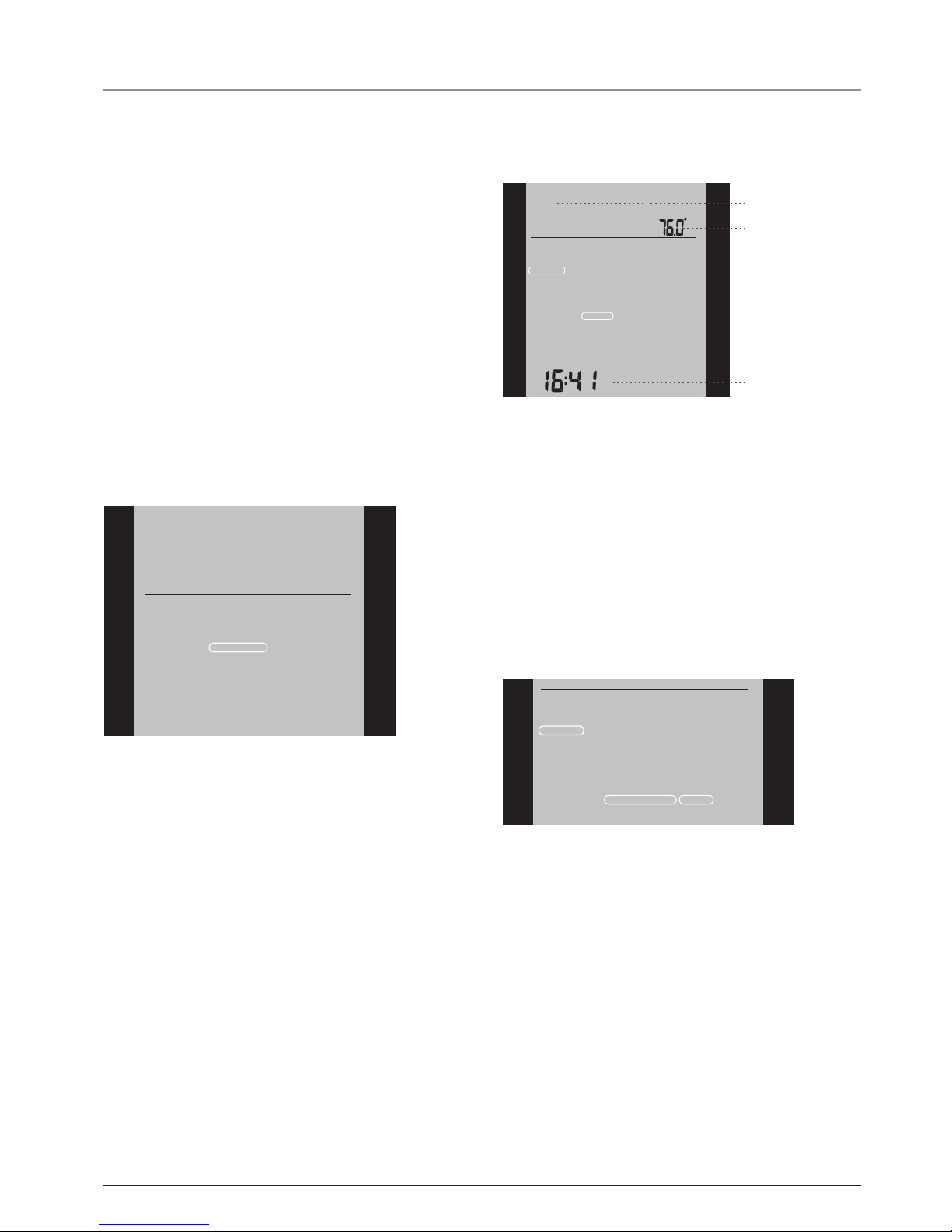

- Acher ou non l’horloge (On/O),

- Acher ou non le réglage de la température (On/O).
Vous pouvez également décider si la température achée
sera:

- la température de la pièce,

- la température du sol (si une sonde de sol est utilisée),

ou

- la température du régulateur.

6 Appuyez sur le bouton OK pour confirmer les réglages au fur à

mesure que vous progressez parmi les diverses options dans le
sous-menu de Display (achage).

7 Sélectionnez Exit (sortie) pour sortir de l’option.

Réglages d’usine:

- HEURE: ON (marche)

- Réglage temp.: ON (marche)

- La température du sol est montrée.

41##$

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

(En/Hors – On/O)

(En/Hors – On/O)

Régulateur pièce/sol

Réinitialisation valeurs usine

Je veux revenir aux réglages d’usine.

Pour le faire, vous devez:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Factory Reset (réinitialisation valeurs

d’usine) clignote.

5 Appuyez sur le bouton OK. Un sous-menu apparaitra.
6 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Reset (réinitialisation) clignote.

7 Appuyez sur le bouton OK.
8 Sélectionnez Exit (sortie) pour sortir de l’option.

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

$'&'"

'3,"

Sortie de menu

Je veux sortir d’un menu.

Pour le faire, vous devez utiliser l’option Exit

Type FLP30-120/240GA Français

Application

Je veux choisir le type de contrôle de la température.

Pour le faire, vous devez:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse) jusqu’à

ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Application (application) clignote.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse) pour

sélectionner un des quatre types de contrôles:

Pièce: La sonde de pièce intégrée est utilisée. Seule la tem-

pérature de la pièce est contrôlée.

Sol: La sonde au sol est utilisée. Seule la température du sol

est contrôlée. Si vous choisissez cette option, vous devez

régler une température maximum et minimum pour la sonde

de sol.

Régulateur: Le thermostat fonctionne comme simple régula-

teur et aucune sonde n’est utilisée.

Limite de pièce: Le thermostat contrôle la température de

la pièce et utilise une sonde de température externe comme

sonde de limite. Si vous choisissez cette option, vous devez

régler une température maximum et minimum pour la sonde

de limite afin que le thermostat arrête ou démarre le chauage

si la température du sol atteint le maximum ou le minimum

respectivement. Ceci peut être utilisé, par exemple, pour éviter

des températures excessivement élevées sur un plancher de

bois (limite maximum) ou des températures excessivement

froides sur des planchers de tuiles/pierre (limite minimum).

6 Appuyez sur le bouton OK.
7 Sélectionnez Exit (sortie) pour sortir de l’option.

Veuillez noter: Habituellement, l’électricien qui installe le ther­mostat aura sélectionné le bon type de contrôle de température
pour votre application.

$##%

41##$

$'2!1 "#$

$##%(1,%,"

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

Achage

Je veux choisir l’information qui sera affichée sur
l’afficheur du thermostat.

Pour le faire, vous devez:

1 Appuyez deux fois sur le bouton OK pour activer le menu.
2 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Settings (réglages) clignote.

3 Appuyez sur le bouton OK.
4 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que l’option Display (achage) clignote.

5 Appuyez sur les boutons Up (hausse) ou Down (baisse) pour

sélectionner ce que vous voulez:

13

© 2010 OJ Electronics A/S

(sortie):

Les divers menus et sous-menus possèdent une option Exit
(sortie).

1 Appuyez sur les boutons Up (hausse) ou Down (baisse)

jusqu’à ce que Exit (sortie) clignote.

2 Appuyez sur le bouton OK. Vous devrez peut-être répéter les

étapes 1 et 2 pour retourner à l’option Exit (sortie) finale.

Veuillez noter: Quand vous activez un menu, le dernier item du

menu qui a été activé commencera à clignoter. Ceci vous permet
de voir le dernier réglage. Si, par exemple, vous activez le menu

Mode, Man. Mode (mode manuel) clignotera si vous avez utilisé
Man. Mode (mode manuel) la dernière fois.

Ce principe s’applique également aux réglages courants de
température/heure. Quand vous entrez dans les divers menus,
ils acheront toujours la dernière valeur sélectionnée. Ceci vous
permet de vérifier les réglages courants.

Si vous ouvrez un menu par erreur, vous pouvez en sortir sans
changer le réglage en confirmant simplement le réglage courant,
c.-à-d. en appuyant sur le bouton OK.

Messages d’erreur

E0 = Panne interne. Remplacez le thermostat.
E1 = Sonde interne défectueuse ou court-circuitée. Remplacez le

thermostat.

E2 = Sonde externe défectueuse ou court-circuitée. Vérifiez la

sonde externe.

Type FLP30-120/240GA Français

Réglage d’usine pour le programme automatique 5:2

Jours 1-5 (lundi – vendredi)

Événement Heure Température

Matin 6h00 - 8h00 77°F/25°C

Absent (Ex­térieur)

8h00 - 16h00 68°F/20°C

Maison 16h00 - 22h00 77°F/25°C

Nuit 22h00 - 6h00 68°F/20°C

Jours 6-7 (samedi – dimanche)

Événement Heure Température

Jour 8h00 - 23h00 77°F/25°C

Nuit 23h00 - 8h00 68°F / 20°C

14

© 2010 OJ Electronics A/S · ® OJ es una marca comercial registrada de OJ Electronics A/S

Tipo FLP30-120/240GA

Español

M A N U A L D E L U S U A R I O

Contenido

Introducción

El termostato puede encender su sistema de calefacción a horas
predeterminadas en diferentes días de la semana. Para cada día
de la semana, puede ajustar temperaturas individuales para 4
períodos, llamados eventos. El termostato viene con un programa
predeterminado y adecuado para la mayoría de instalaciones. A
menos que usted cambie los ajustes, el termostato funcionará de
conformidad con el programa predeterminado. Bajar la tempera­tura cuando la vivienda no esté habitada, reducirá sus costos de
energía sin reducir el confort.
Además, el termostato incluye una función adaptativa que cambia
automáticamente las horas de inicio del período de calefacción
a fin de asegurar que se logre la temperatura requerida a la hora
establecida. Después de tres días la función adaptativa habrá
registrado la hora en que deberá encenderse la calefacción.

Ajustes iniciales

La primera vez que encienda el termostato, será necesario ajustar
la hora y el día. Parpadea la hora. Ajuste la hora actual con los
botones Up (Arriba) o Down (Abajo). Después pulse el botón OK
(Aceptar) para confirmar la hora. Entonces parpadeará el día de
la semana. Seleccione el día actual con los botones Up o Down.
Pulse el botón OK. El termostato ya está listo para el uso y con­trolará su calefacción de acuerdo con el programa de 4 eventos
establecido previamente (ver Ajustes de Fábrica para el Programa
Automático 5:2).

Interruptor de circuito de fallo a tierra (GFCI)

El termostato tiene un GFCI incorporado que garantiza la seguri­dad personal si ocurren fallos a tierra.
Es importante verificar mensualmente el GFCI.

!"#

$##%

&'"("'%)

%#*

Botón Up
(Arriba)

Botón OK
(Aceptar)

Botón Down
(Abajo)

Botón Standby (En espera)
Reajuste del GFCI

Botón de prueba GFCI

Introducción ............................................................................. 14

Ajustes iniciales ....................................................................... 14

Interruptor de circuito de fallo a tierra (GFCI) ...................... 14

Programa de 4 eventos ........................................................... 15

Ajuste rápido de temperatura ............................................... 16

Función adaptativa .................................................................. 16

Modo manual ........................................................................... 16

Anulación temporal ................................................................. 17

Bloqueo para niños ................................................................. 17

Unidades de temperatura ....................................................... 17

Cómo ajustar la hora ............................................................... 17

Cómo ajustar el día ................................................................. 18

Valor de lectura ....................................................................... 18

Compensación de temperatura ............................................. 18

Aplicación ................................................................................. 18

Pantalla ..................................................................................... 19

Reajuste de fábrica ................................................................. 19

Cómo salir del menú ............................................................... 19

Mensajes de error ................................................................... 20

15

© 2010 OJ Electronics A/S

Verificación del GFCI

La prueba se puede realizar únicamente cuando el termostato
activa la calefacción.
Establezca el punto de ajuste hasta que aparezca el símbolo de
calefacción (

). Use el botón Up para aumentar la demanda de
calefacción y después pulse el botón OK. Espere 10 segundos para
permitir que el termostato se acomode al nuevo punto de ajuste.
Después pulse el botón TEST (Prueba) en la parte superior del
termostato.
La prueba tiene éxito si se ilumina la luz roja en el botón TEST y
en la pantalla aparece GROUND FAULT (Fallo a tierra). Si esto no
ocurre, verifique la instalación o comuníquese con un electricista.
Pulse el botón Standby/Reset (En espera/reajuste) para reajustar
el GFCI.
La luz roja deberá apagarse y la pantalla retornará a su aspecto
normal.
Pulse el botón Down para regresar al ajuste original de temperatura.
Si falla la prueba, verifique el cable calefactor y el termostato.

Si el GFCI se dispara durante el funcionamiento normal, sin pulsar
el botón TEST, podría haber un fallo a tierra. Para verificar si se
trata de un fallo a tierra o de un disparo de interferencia, pulse
Standby/Reset.
Si se apaga la luz roja y permanece así, se trataba de un disparo
de interferencia y el sistema está funcionando correctamente. Si
esto no ocurre es porque hay un fallo a tierra! Comuníquese con
un electricista.

Programa de 4 eventos

Deseo controlar automáticamente la temperatura de
acuerdo con un programa de ajustes de temperatura
individuales para cuatro eventos separados durante
un día:

• Cuando me levanto en la mañana,

• Cuando estoy en el trabajo,

• Cuando regreso a casa,

• y durante la noche.

Para hacerlo, será necesario realizar los 3 pasos
siguientes:

Paso 1: Seleccione el control de temperatura
automático.

1 Pulse el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Mode (Modo).

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Auto (Automático) en la parte superior de la pantalla.

5 Pulse el botón OK.

Aju ste d e fá brica: Mo do automático

!"#

#+'$$,-'

% *.(%#-'

%#-'

&/0'-!1'

)$#2$ %

&'"",*2&

'3,"

Paso 2: Elija el programa semanal para su
termostato

Usted dispone de las opciones siguientes:

5:2 le dará 5 días (de lunes a viernes) con los mismos cuatro
eventos (Mañana, Ausente, En casa, Noche) y 2 días (sábado y
domingo) con los mismos dos eventos (Mañana y Noche).

6:1 le dará 6 días (de lunes a sábado) con los mismos cuatro
eventos (Mañana, Ausente, En casa, Noche) y 1 día (domingo)
con los mismos dos eventos (Día y Noche).

7:0 le permitirá realizar ajustes individuales para cada día de
lunes a domingo.

1 Pulse el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Schedule (Programa).

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee el programa

a seleccionar (5:2, 6:1 o 7:0) en la parte inferior de la pantalla.

5 Pulse el botón OK.

Aju ste d e fá brica: 5: 2

(

&/0'-!1'

%#*

4$,

"!' 5'- "0!

Paso 3: Seleccione los ajustes de hora y tempera­tura para cada evento en el programa de días selec­cionado en el paso anterior.

Tome nota: La descripción a continuación ilustra un ejemplo en el
cual se realiza ajustes para los eventos diarios en un programa 5:2.

Tipo FLP30-120/240GA Español

&'"("'%)

)$#2$ %

%#*

4$,

"!' 5'- "0!

'3,"

Hora

Mañana

En el

trabajo

En casa

Noche

Minutos Período de 5 días

16

© 2010 OJ Electronics A/S

Tipo FLP30-120/240GA Español

1 Pulse los botones Up o Down hasta que parpadee la opción

Program (Programa de 4 eventos).

2 Pulse el botón OK.
3 Pulse los botones Up o Down hasta que en la parte inferior de

la pantalla parpadeen el día o los días que desee programar, por
ejemplo Mon Tue Wed Thu Fri (Lun, Mar, Miérc, Jue, Vier).

4 Pulse el botón OK. Ahora parpadeará el símbolo para el primer

evento (por ejemplo, Mañana).

5 Pulse el botón OK. Parpadeará la hora, lo cual le permitirá es-

tablecer la hora en la que usted desea que comience el período
de la mañana.

6 Pulse los botones Up o Down hasta que parpadee la hora

requerida.

7 Pulse el botón OK. Ahora parpadearán los minutos.
8 Pulse los botones Up o Down hasta que aparezcan en la panta-

lla los minutos requeridos.

9 Pulse el botón OK. Entonces parpadeará el ajuste de tempera-

tura en la parte superior de la pantalla.

10 Pulse los botones Up o Down para ajustar la temperatura reque-

rida.

11 Pulse el botón OK. Entonces parpadeará el símbolo para el

próximo evento (por ejemplo, en el trabajo), lo cual le permitirá
ajustar la hora y temperatura para este período del día mediante
la repetición de los pasos 6 al 12.

12 Después de ajustar la hora y la temperatura para los cuatro

eventos aplicables al período de 5 días, de lunes a viernes,
parpadeará la opción Exit (Salir).

13 Pulse el botón OK. Entonces parpadearán los próximos 2 días

Sat Sun (Sáb Dom). Tenga presente que ahora solo aparecerán

dos eventos (Día y Noche).

14 Pulse el botón OK. Parpadeará el símbolo para el primer evento.
15 Ajuste la hora y la temperatura para este evento y para el si-

guiente, mediante la repetición de los pasos 6 al 12.

16 Finalmente, seleccione Exit para salir del programa de 4 even-

tos para un programa 5:2.

)$#2$ %

& " &!*

'3,"

&'"("'%)

Ajuste rápido de temperatura

Deseo cambiar permanentemente la temperatura
para el evento activo actualmente en el programa
automático.

Para hacerlo, es necesario lo siguiente:

1 Pulse los botones Up o Down para ajustar la temperatura de-

seada para el evento actualmente activo.

2 Pulse el botón OK.

Entonces se guardará el nuevo ajuste de temperatura y se utilizará
en el futuro para este evento.

Ejemplo: Si usted cambia la temperatura para el martes en la
mañana mientras el termostato ejecuta un programa 5:2, la nueva
temperatura se aplicará a todas las mañanas de lunes a viernes.

Función adaptativa

Deseo garantizar que ya se haya llegado a la tem­peratura requerida al levantarme por la mañana o al
volver a casa después del trabajo.

Para hacerlo, deberá activar la función adaptativa:

1 Pulse el botón OK para activar el menú.

2 Pulse los botones Up o Down hasta que parpadee la opción

Settings (Ajustes).

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Adaptive (Adaptativa).

5 Pulse el botón OK. Entonces parpadearán On (Encendido) u O

(Apagado) en la parte superior de la pantalla.

6 Pulse los botones Up o Down hasta que parpadee On.
7 Pulse el botón OK.
8 Seleccione Exit para salir de la opción.

Tome nota: La función adaptativa está relacionada solamente con
el programa de 4 eventos y funciona solamente en conexión con el
traslado de un evento a otro donde se elevará la temperatura.

La función adaptativa calcula cuándo el termostato deberá activar
el sistema de calefacción para asegurar que se alcance la tempe­ratura requerida a la hora establecida. Tres días después de activar
la función adaptativa, ésta habrá registrado la hora en que debe
activarse la calefacción para alcanzar la temperatura requerida.

Ajus te de fábric a: ON (ENCENDIDO)

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

Modo manual

Deseo cancelar temporalmente el programa auto­mático de 4 eventos y seleccionar manualmente la
temperatura.

Para hacerlo, deberá usar el modo manual:

1 Pulse el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Mode.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Man. mode (Modo manual) en la parte superior de la pantalla.

La temperatura comenzará a parpadear.

5 Pulse los botones Up o Down hasta que parpadee la tempera-

tura requerida.

6 Pulse el botón OK.

Tome nota: Esta característica puede ser útil cuando usted salga
de vacaciones y desee mantener una temperatura de protección
contra el congelamiento (por ejemplo, 41 °F) mientras esté ausente.

17

© 2010 OJ Electronics A/S

Aju ste d e fá brica: OF F (APAGADO)

&'"",*2&

/0,1-1#/7

Unidades de temperatura

Deseo cambiar las unidades de temperatura (°C/°F)
utilizadas en la pantalla.

Para hacerlo, es necesario lo siguiente:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Settings.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee °C/°F en el

área de menú. Las unidades seleccionadas actualmente parpa-

dearán en la parte superior de la pantalla.

5 Pulse los botones Up o Down hasta que parpadee la unidad

°C/°F requerida.

6 Pulse el botón OK.
7 Seleccione Exit para salir de la opción.

Tome nota: Las temperaturas aparecen en grados Celsius con una
exactitud de 0,5 grados y en grados Fahrenheit con una exactitud
de 1 grado.

Aju ste d e fá brica: Ce lsius

&'"",*2& /8948

Cómo ajustar la hora

Deseo cambiar la hora.

Para hacerlo, es necesario lo siguiente:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Settings.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Time (Hora). Aparecerá en la parte inferior de la pantalla la

opción de reloj de 12 ó 24 horas seleccionada.

5 Pulse los botones Up o Down para seleccionar el reloj de 12 ó

24 horas.

6 Pulse el botón OK. La hora comenzará a parpadear en la parte

inferior de la pantalla.

7 Pulse los botones Up o Down para ajustar la hora.
8 Pulse el botón OK. Ahora parpadearán los minutos.
9 Pulse los botones Up o Down para ajustar los minutos.

10 Pulse el botón OK.
11 Seleccione Exit para salir de la opción.

Para regresar al programa automático de 4 eventos, deberá selec­cionar Auto. La página 2 incluye instrucciones.

% *.(%#-'

%#-'

Anulación temporal

Deseo establecer temporalmente una temperatura
de confort para un solo evento, por ejemplo, no voy
al trabajo un día y deseo una temperatura más alta o
porque tendré una fiesta.

Para hacerlo, deberá usar la modalidad de anulación:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Mode.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Override (Anular) en la parte superior de la pantalla. La tempe-

ratura comenzará a parpadear.

5 Pulse los botones Up o Down hasta que parpadee la tempera-

tura requerida.

6 Pulse el botón OK.

Tome nota: La modalidad de anulación es un ajuste temporal de la
temperatura que se cancela automáticamente al ocurrir el próximo
evento en el programa definido de 4 eventos.

#+'$$,-'

%#-'

Bloqueo para niños

Deseo bloquear los menús del termostato para
impedir que se cambien los ajustes.

Para hacerlo, deberá activar el bloqueo para niños:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Settings.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Childlock (Bloqueo para niños). Aparecerá un símbolo de can-

dado en el área de menú y parpadeará O en la parte superior

de la pantalla.

5 Pulse los botones Up o Down hasta que parpadee On.
6 Pulse el botón OK.
7 Seleccione Exit para salir de la opción.

Par a vo lver a desactivar el bloqueo pa ra n iño, hag a lo
sig uien te:

1 Pulse el botón OK para activar el menú.
2 Después pulse sin soltar los botones Up y Down simultánea-

mente durante tres segundos.

Tipo FLP30-120/240GA Español

18

© 2010 OJ Electronics A/S

Aju ste d e fá brica: Ho ra mi lita r (24 hor as)

&'"",*2&

",%'

Cómo ajustar el día

Deseo cambiar el día de la semana.

Para hacerlo, es necesario lo siguiente:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Settings.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Day (Día). El día de la semana seleccionado actualmente par-

padeará en la parte inferior de la pantalla.

5 Pulse los botones Up o Down hasta que parpadee el día de la

semana requerido.

6 Pulse el botón OK.
7 Seleccione Exit para salir de la opción.

Tome nota: Usualmente, el electricista que instaló el termostato
habrá ajustado la hora y el día de la semana correctos.

Aju ste d e fá brica: Mo n (Lu n)

&'"",*2&

- 6

%#*

4$,

"!'

& "

5'-

&!*

"0!

Valor de lectura

Deseo conocer el tiempo (en porcentaje) que la
calefacción ha estado funcionando dentro de un
cierto período.

Para hacerlo, es necesario lo siguiente:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Settings.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Readout (Valor de lectura).

5 Pulse los botones Up o Down para seleccionar el período de

interés: 2 días, 30 días o 365 días.

El porcentaje de tiempo

que la calefacción ha estado encendida aparecerá en la parte
superior de la pantalla.

El subm enú Readout contiene también informació n so bre la
ver sión del Software y sobre el tipo de con trol (Ambiente,
Pis o, R egulador o Límite ambiente) par a la Aplicac ión.
(Consulte la sección Aplicación para obte ner más información).

&'"",*2&

$' -#!"

:(- 6&

;<(- 6&

;=>(- 6&

"5 $'

))1,/ ",#*

'3,"

Compensación de temperatura

Deseo ajustar la diferencia en temperatura entre el
termostato y mi termómetro ambiental.

Para hacerlo, es necesario lo siguiente:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Settings.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Oset Temp (Compensación de temperatura).

5 Pulse los botones Up o Down para ajustar la compensación

de temperatura (en pasos de 1°)

6 Pulse el botón OK.
7 Seleccione Exit para salir de la opción.

Esta opción se utiliza para compensar cualquier diferencia entre
el termostato y un termómetro ambiental. Es posible ajustar la
compensación hasta un máximo de +/- 10 °C o +/- 18 °F. Después
de ajustar correctamente la compensación de temperatura, el
termostato mostrará la misma temperatura que el termómetro.
Por ejemplo, si el termostato muestra un excedente de 1°, la com­pensación deberá ajustarse a 1°. Entonces la temperatura será 1°
más baja.

&'"",*2&

#44&'"("'%)

Aplicación

Deseo seleccionar el tipo de control de temperatura.

Para hacerlo, es necesario lo siguiente:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Settings.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Application (Aplicación).

Tipo FLP30-120/240GA Español

19

© 2010 OJ Electronics A/S

Tipo FLP30-120/240GA Español

5 Pulse los botones Up o Down para seleccionar uno de los

cuatro tipos de control:
Room (Ambiente): Se usa el sensor ambiente incorporado.
Solamente se controla la temperatura ambiente.
Floor (Piso): Se utiliza un sensor de piso. Solamente se
controla la temperatura del piso. El termostato controla la tem­peratura ambiente a la vez que usa el sensor de temperatura
externo como sensor piso.
Regulator (Regulador): El termostato funciona como un sim­ple regulador y no se usan los sensores.
Room limit (Límite ambiente): El termostato controla la tem­peratura ambiente a la vez que usa el sensor de temperatura
externo como sensor limitador. Si elige esta opción deberá
establecer una temperatura máxima y mínima para el sensor
limitador, de manera que el termostato apague o encienda la
calefacción si la temperatura en el piso alcanza la temperatura
máxima o mínima respectivamente. Por ejemplo, esto se pue­de utilizar para evitar las temperaturas excesivamente altas en
pisos de madera (límite máximo) o las temperaturas excesiva­mente frías en pisos cerámicos o de piedra (límite mínimo).

6 Pulse el botón OK.
7 Seleccione Exit para salir de la opción.

Tome nota: Usualmente, el electricista que instaló el termostato
habrá seleccionado el tipo correcto de control de temperatura para
su aplicación.

$##%

41##$

$'2!1 "#$

$##%(1,%,"

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

Pantalla

Deseo seleccionar la información que aparecerá en
la pantalla del termostato.

Para hacerlo, es necesario lo siguiente:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Settings.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Display (Pantalla).

5 Pulse los botones Up o Down para seleccionar la opción que

desee:

- Ver la hora o no (encendido/apagado),

- Ver la temperatura establecida o no (encendido/apagado),
Además, puede decidir si la temperatura mostrada es:

- la temperatura ambiente,

- la temperatura de piso (si se utiliza un sensor de piso),

o

- la temperatura del regulador.

6 Pulse el botón OK para confirmar los ajustes mientras avanza a

través de las diferentes opciones en el submenú Display.

7 Seleccione Exit para salir de la opción.

Ajustes de fábrica:

- HORA: ENCENDIDO

- Temperatura establecida: ENCENDIDO

- Se muestra la temperatura de piso.

41##$

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

Encendido/apagado

Encendido/apagado

Ambiente/piso/regulador

Reajuste de fábrica

Deseo restablecer los ajustes de fábrica.

Para hacerlo, es necesario lo siguiente:

1 Pulse dos veces el botón OK para activar el menú.
2 Pulse los botones Up o Down hasta que parpadee la opción

Settings.

3 Pulse el botón OK.
4 Pulse los botones Up o Down hasta que parpadee la opción

Factory Reset (Reajuste de fábrica).

5 Pulse el botón OK. Aparecerá un submenú.
6 Pulse los botones Up o Down hasta que parpadee la opción

Reset (Reajuste).

7 Pulse el botón OK.
8 Seleccione Exit para salir de la opción.

&'"",*2&

",%'

- 6

/0,1-1#/7

/8948

))1,/ ",#*

#44&'"("'%)

$' -#!"

- )",+'

-,&)1 6

4 /"#$6($'&'"

'3,"

$'&'"

'3,"

Cómo salir del menú

Deseo salir de un menú.

Para hacerlo, deberá usar la opción Exit:

Los diversos menús y submenús contienen una opción Exit.

1 Pulse los botones Up o Down hasta que parpadee Exit.
2 Pulse el botón OK. Quizá deba repetir los pasos 1 y 2 para

volver a la última opción Exit.

Tome nota: Al activar un menú parpadeará el último elemento de

menú seleccionado. Esto le permite ver el ajuste más reciente. Por
ejemplo, si activó el menú Mode, parpadeará Man. mode si la
última vez utilizó Man. mode.

Este principio también se aplica a los ajustes actuales de hora y
temperatura. Al ingresar a los diferentes menús, estos siempre
muestran el último valor seleccionado. Esto le permite ver los
ajustes actuales.

20

© 2010 OJ Electronics A/S · ® The OJ trademark is a registered trademark belonging to OJ Electronics A/S

OJ ELECTRONICS A/S

www.ojelectgronics.com

FLEXTHERM

2400 de la Province Street - Longueuil, Quebec J4G 1G1 -Canada
Tel: 1 800 FLEXTHERM (353-9843), [phone]
Fax: 1 877 FLEXTHERM (353-9843), [phone]
www.flextherm.com

Si accidentalmente ingresa a un menú, puede salir sin cambiar los
ajustes si confirma el ajuste actual, y para ello deberá hacer Clic
en el botón OK.

Mensajes de error

E0 = Error interno. Cambie el termostato.
E1 = El sensor interno está defectuoso o en cortocircuito. Cambie

el termostato.

E2 = El sensor externo está defectuoso o en cortocircuito. Inspec-

cione el sensor externo.

Tipo FLP30-120/240GA Español

Ajustes de fábrica para el programa automático 5:2

Días 1-5 (lunes - viernes)

Evento Hora Temperatura

Mañana 6.00 - 8.00 h 77 °F / 25 °C

Ausente 8.00 - 16.00 h 68 °F / 20 °C

En casa 16.00 - 22.00 h 77 °F / 25 °C

Noche 22.00 - 6.00 h 68 °F / 20 °C

Días 6-7 (sábado - domingo)

Evento Hora Temperatura

Día 8.00 - 23.00 h 77 °F / 25 °C

Noche 23.00 - 8.00 h 68°F / 20°C
