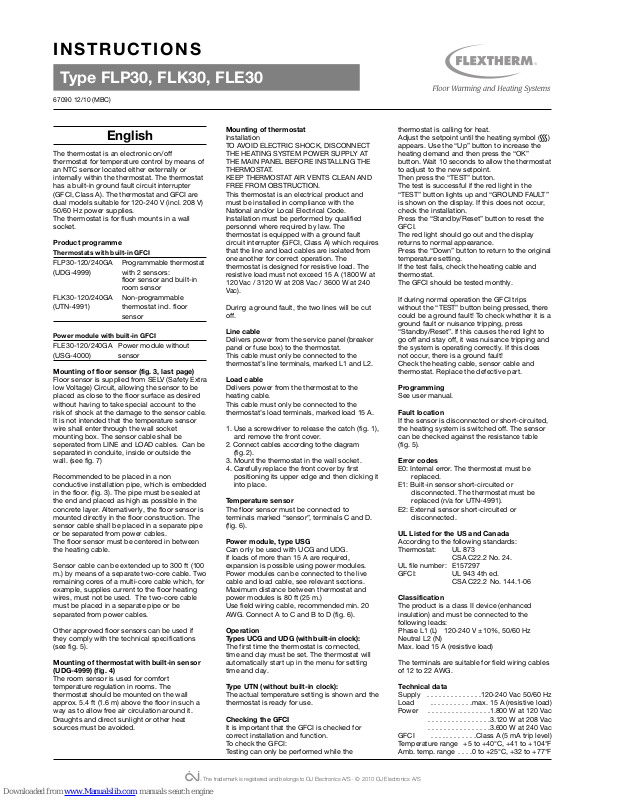

INSTRUCTIONS
6
7090 12/10 (MBC)
English
T
he thermostat is an electronic on/off
thermostat for temperature control by means of
a
n NTC sensor located either externally or
i
nternally within the thermostat. The thermostat
h
as a built-in ground fault circuit interrupter
(GFCI, Class A). The thermostat and GFCI are
d
ual models suitable for 120-240 V (incl. 208 V)
5
0/60 Hz power supplies.
The thermostat is for flush mounts in a wall
socket.
P
roduct programme
T
hermostats with built-in GFCI
FLP30-120/240GA Programmable thermostat
(UDG-4999) with 2 sensors:
floor sensor and built-in
room sensor
FLK30-120/240GA Non-programmable
(
UTN-4991) thermostat incl. floor
sensor
Power module with built-in GFCI
FLE30-120/240GA Power module without
(USG-4000) sensor
Mounting of floor sensor (fig. 3, last page)
Floor sensor is supplied from SELV (Safety Extra
low Voltage) Circuit, allowing the sensor to be
placed as close to the floor surface as desired
without having to take special account to the
risk of shock at the damage to the sensor cable.
It is not intended that the temperature sensor
wire shall enter through the wall socket
mounting box. The sensor cable shall be
seperated from LINE and LOAD cables. Can be
separated in conduite, inside or outside the
wall. (see fig. 7)
Recommended to be placed in a non
conductive installation pipe, which is embedded
in the floor. (fig. 3). The pipe must be sealed at
the end and placed as high as possible in the
concrete layer. Alternativerly, the floor sensor is
mounted directly in the floor construction. The
sensor cable shall be placed in a separate pipe
or be separated from power cables.
The floor sensor must be centered in between
the heating cable.
Sensor cable can be extended up to 300 ft (100
m.) by means of a separate two-core cable. Two
remaining cores of a multi-core cable which, for
example, supplies current to the floor heating
wires, must not be used. The two-core cable
must be placed in a separate pipe or be
separated from power cables.
Other approved floor sensors can be used if
they comply with the technical specifications
(see fig. 5).
Mounting of thermostat with built-in sensor
(UDG-4999) (fig. 4)
The room sensor is used for comfort
temperature regulation in rooms. The
thermostat should be mounted on the wall
approx. 5.4 ft (1.6 m) above the floor in such a
way as to allow free air circulation around it.
Draughts and direct sunlight or other heat
sources must be avoided.
Mounting of thermostat
Installation
T
O AVOID ELECTRIC SHOCK, DISCONNECT
T
HE HEATING SYSTEM POWER SUPPLY AT
THE MAIN PANEL BEFORE INSTALLING THE
T
HERMOSTAT.
K
EEP THERMOSTAT AIR VENTS CLEAN AND
F
REE FROM OBSTRUCTION.
This thermostat is an electrical product and
m
ust be installed in compliance with the
N
ational and/or Local Electrical Code.
Installation must be performed by qualified
personnel where required by law. The
t
hermostat is equipped with a ground fault
c
ircuit interrupter (GFCI, Class A) which requires
that the line and load cables are isolated from
one another for correct operation. The
t
hermostat is designed for resistive load. The
r
esistive load must not exceed 15 A (1800 W at
120 Vac / 3120 W at 208 Vac / 3600 W at 240
V
ac).
During a ground fault, the two lines will be cut
o
ff.
Line cable
D
elivers power from the service panel (breaker
panel or fuse box) to the thermostat.
This cable must only be connected to the
thermostat’s line terminals, marked L1 and L2.
Load cable
Delivers power from the thermostat to the
heating cable.
This cable must only be connected to the
thermostat’s load terminals, marked load 15 A.

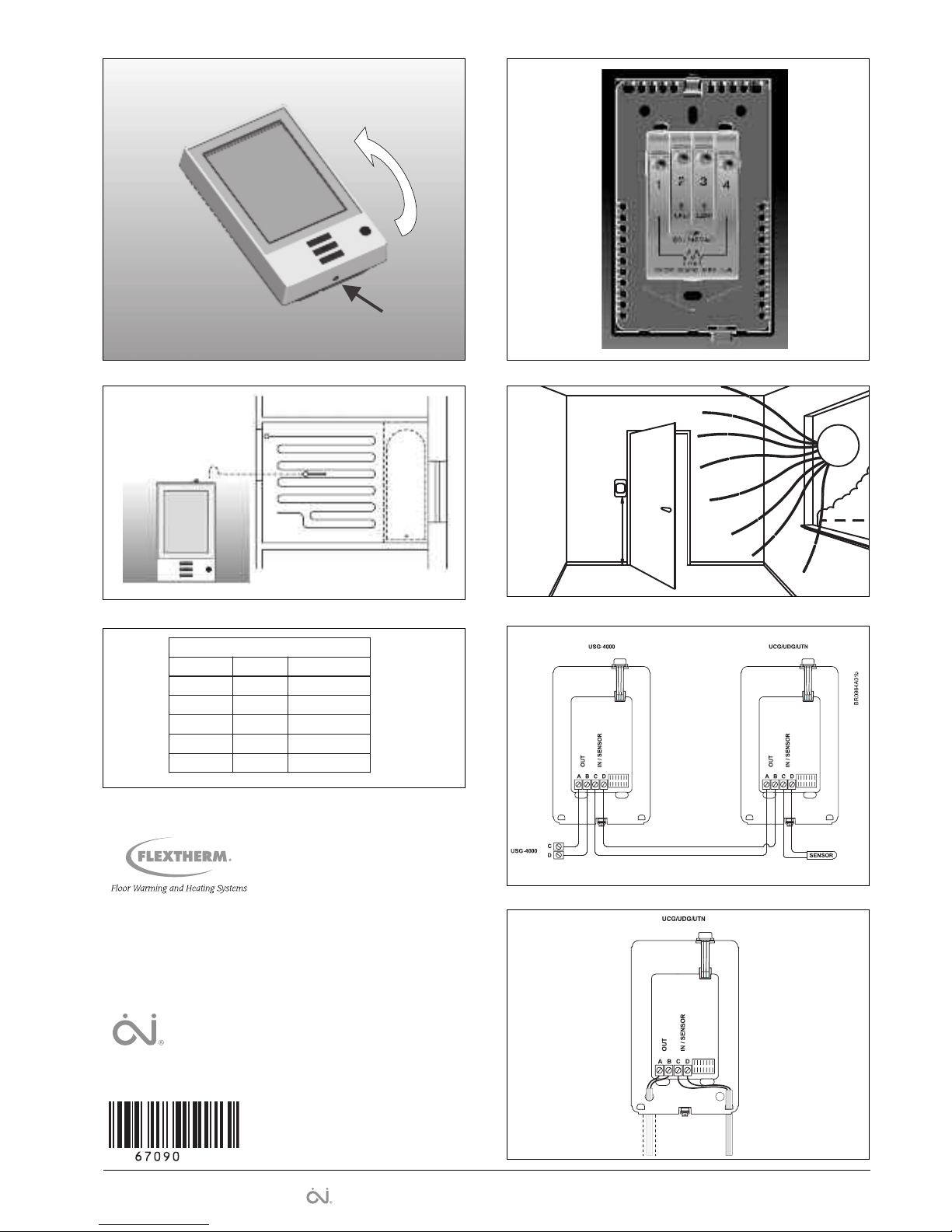

1. Use a screwdriver to release the catch (fig. 1),
and remove the front cover.
2. Connectcables according tothe diagram
(fig. 2).
3. Mount the thermostat in the wall socket.
4. Carefully replace the front cover by first
positioning its upper edge and then clicking it
into place.
Temperature sensor
The floor sensor must be connected to
terminals marked “sensor”, terminals C and D.
(fig. 6).
Power module, type USG
Can only be used with UCG and UDG.
If loads of more than 15 A are required,
expansion is possible using power modules.
Power modules can be connected to the live
cable and load cable, see relevant sections.
Maximum distance between thermostat and
power modules is 80 ft (25 m.)
Use field wiring cable, recommended min. 20
AWG. Connect A to C and B to D (fig. 6).
Operation
Types UCG and UDG (with built-in clock):
The first time the thermostat is connected,
time and day must be set. The thermostat will
automatically start up in the menu for setting
time and day.
Type UTN (without built-in clock):
The actual temperature setting is shown and the
thermostat is ready for use.
Checking the GFCI
It is important that the GFCI is checked for
correct installation and function.
To check the GFCI:
Testing can only be performed while the
thermostat is calling for heat.
Adjust the setpoint until the heating symbol ()
a
ppears. Use the “Up” button to increase the
h
eating demand and then press the “OK”
button. Wait 10 seconds to allow the thermostat
t
o adjust to the new setpoint.
T
hen press the “TEST” button.
T
he test is successful if the red light in the
“TEST” button lights up and “GROUND FAULT”
i
s shown on the display. If this does not occur,
c
heck the installation.
Press the “Standby/Reset” button to reset the
GFCI.
T
he red light should go out and the display
r
eturns to normal appearance.
Press the “Down” button to return to the original
temperature setting.
I
f the test fails, check the heating cable and
t
hermostat.
The GFCI should be tested monthly.
I
f during normal operation the GFCI trips
without the “TEST” button being pressed, there
c
ould be a ground fault! To check whether it is a
ground fault or nuisance tripping, press
“Standby/Reset”. If this causes the red light to
g
o off and stay off, it was nuisance tripping and
the system is operating correctly. If this does
not occur, there is a ground fault!
Check the heating cable, sensor cable and
thermostat. Replace the defective part.
Programming
See user manual.
Fault location
If the sensor is disconnected or short-circuited,
the heating system is switched off. The sensor
can be checked against the resistance table
(fig. 5).
Error codes
E0: Internal error. The thermostat must be
replaced.
E1: Built-in sensor short-circuited or
disconnected. The thermostat must be
replaced (n/a for UTN-4991).
E2: External sensor short-circuited or
disconnected.
UL Listed for the US and Canada
According to the following standards:
Thermostat: UL 873
CSA C22.2 No. 24.
UL file number: E157297
GFCI: UL 943 4th ed.
CSA C22.2 No. 144.1-06
Classification
The product is a class II device (enhanced
insulation) and must be connected to the
following leads:
Phase L1 (L) 120-240 V ±10%, 50/60 Hz
Neutral L2 (N)
Max. load 15 A (resistive load)
The terminals are suitable for field wiring cables
of 12 to 22 AWG.
Technical data
Supply . . . . . . . . . . . . . .120-240 Vac 50/60 Hz
Load . . . . . . . . . . .max. 15 A (resistive load)
Power . . . . . . . . . . . . . . . .1.800 W at 120 Vac
. . . . . . . . . . . . . . . .3.120 W at 208 Vac
. . . . . . . . . . . . . . . .3.600 W at 240 Vac
GFCI . . . . . . . . . . . .Class A (5 mA trip level)
Temperature range +5 to +40°C, +41 to +104°F
Amb. temp. range . . . .0 to +25°C, +32 to +77°F
Type FLP30, FLK30, FLE30
The trademark is registered and belongs to OJ Electronics A/S · © 2010 OJ Electronics A/S
Page 2
Français
Le thermostat est du type électronique on/off
p
our le contrôle de température par une sonde
N
TC externe ou interne. Le thermostat possède
u
n disjoncteur de fuite à la terre intégré (GFCI,
Classe A). Le thermostat et le disjoncteur de
f
uite à la terre intégré sont conçus pour des
a
limentations à 120-240 V (y compris 208 V) et
50/60 Hz.
Le thermostat est conçu pour un montage
a
ffleurant dans un boîtier mural.
Gamme de produits
T
hermostat avec disjoncteur de fuite à la terre
i
ntégré
FLP30-120/240GA Thermostat à horloge
(
UDG-4999) incluant Thermostat à
h
orloge incluant 2 sondes:
sonde de sol et sonde de
pièce intégrée
F
LK30-120/240GA Thermostat de base
(UTN-4991) incluant une sonde de sol.
Module de puissance incluant disjoncteur de
f
uite à la terre intégré
F
LE30-120/240GA Module de puissance sans
(USG 4000) sonde
Montage de la sonde de sol (fig. 3, dernière
p
age)
La sonde de sol est alimentée par un circuit
d'énergie très basse tension (SELV) permettant
à
la sonde d’être placée aussi près de la surface
du sol que souhaité sans prendre de mesures
particulières contre le risque d’électrisation par
un dommage au câble de la sonde. Il n’est pas
prévu que le fil de la sonde de température
pénètre la boîte de montage du boîtier mural. Le
câble de la sonde doit être séparé des câbles
d’ALIMENTATION et de PUISSANCE. Peut être
séparé dans un conduit à l’intérieur ou à
l’extérieur du mur. (Voir Figure. 7)
Il est recommandé de le placer dans une
conduite d’installation non conductrice enfouie
dans le sol (Figure 3). La conduite doit être
scellée aux bouts et localisée le plus haut
possible dans la couche de béton. De façon
alternative, la sonde de sol est installée
directement dans la construction du plancher.
Le câble de la sonde doit être placé dans une
conduite séparée ou séparé des câbles de
puissance. La sonde de sol doit être centrée
entre les câbles de chauffage.
Le câble de la sonde peut être rallongé jusqu’à
100 m par un câble à deux fils séparés. Les
deux fils restants dans un câble multibrin qui,
par exemple, sert à l'alimentation de câbles
chauffants d’un système de chauffage du sol,
ne doivent pas être utilisés. Le câble à deux fils
doit être placé dans une conduite séparée ou
séparé des câbles de puissance.
D’autres sondes de sol peuvent être utilisées si
elles sont conformes aux spécifications
techniques (voir fig. 5).
Montage d’un thermostat avec sonde
intégrée
(UDG-4999) (fig. 4)
La sonde de pièce est utilisée pour la régulation
de la température de confort dans des pièces.
Le thermostat doit être monté sur le mur à
environ 1,6 m au dessus du sol de façon à
permettre une libre circulation d’air autour de
lui. Les courants d’air et la lumière directe du
soleil ou autres sources de chaleur sont à éviter.
Montage du thermostat
Installation
POUR ÉVITER UNE ÉLECTROCUTION,
DÉBRANCHEZ LA SOURCE D’ALIMENTATION
DU SYSTÈME DE CHAUFFAGE AU PANNEAU
P
RINCIPAL AVANT L’INSTALLATION DU
T
HERMOSTAT.
MAINTENEZ LES ÉVENTS DU THERMOSTAT
P
ROPRES ET LIBRES D’OBSTRUCTION.
C
e thermostat est un appareil électrique et doit
être installé en respectant le code de l’électricité
n
ational et/ou local. L’installation doit être
e
xécutée par du personnel qualifié où cela est
requis par la loi. Le thermostat est muni d’un
disjoncteur de fuite à la terre intégré (GFCI,
C
lasse A) qui requiert que les câbles
d
’alimentation et de charge soient isolés les uns
des autres pour une opération adéquate. Le
t
hermostat est conçu pour une charge résistive.
L
a charge résistive ne doit pas excéder 15 A
(
1800 W à 120 VCA / 3120 W à 208 VCA / 3600
W à 240 VCA).
P
endant une faute à la terre, les deux lignes
seront coupées.
C
âble d’alimentation
A
chemine la puissance du panneau de service
(panneau coupe-circuit ou boîte à fusible) vers
le thermostat.
C
e câble doit uniquement être raccordé aux
b
orniers d’alimentation du thermostat identifiés
L1 et L2.
C
âble de charge
Achemine la puissance du thermostat au câble
c
hauffant.
Ce câble doit uniquement être raccordé aux
borniers de charge du thermostat identifiés
c
harge 15 A.
1. Utilisez un tournevis pour libérer le fermoir
(fig. 1), et retirez le couvercle avant.
2. Raccordez les câbles selon le schéma (fig. 2).
3. Montez le thermostat dans le boîtier mural.
4. Remettez soigneusement le couvercle avant
en insérant d’abord sa bordure du haut puis
en le poussant jusqu’à ce qu’il clique en
place.
Sonde de température
La sonde de sol doit être raccordée aux
borniers marqués « sensor » (sonde), borniers C
et D. (Figure 6).
Module de puissance, type USG
Peut être utilisé uniquement avec I’UCG et
UDG.
Si des charges de plus de 15 A sont requises,
une extension est possible en utilisant des
modules de puissance.
Des modules de puissance peuvent être
raccordés au câble d’alimentation et au câble
de charge, voir les sections pertinentes.
La distance maximum entre le thermostat et les
modules de puissance est 25 m.
Utilisez du câble de construction, minimum
recommandé 20 AWG. Raccorder A à C et B à
D (fig. 6).
Fonctionnement
Types UCG et UDG (avec horloge intégrée) :
La première fois que vous mettez en marche le
thermostat, l’heure et le jour doivent être réglés.
Le thermostat démarrera automatiquement avec
le menu pour régler l’heure et le jour.
Type UTN (sans horloge intégrée) :
Le réglage courant pour la température est
montré et le thermostat est prêt pour usage.
Vérification du disjoncteur de fuite à la terre
intégré
Il est important de vérifier l’installation et le
fonctionnement du disjoncteur de fuite à la terre
intégré.
Pour vérifier le disjoncteur de fuite à la terre
intégré :
La vérification ne peut s’effectuer que si le
thermostat active le chauffage.
Réglez le point de consigne jusqu’à ce que le
s
ymbole ( ) apparaisse. Utilisez le bouton Up
(
hausse) pour accroître le besoin de chauffage
puis appuyez sur le bouton OK. Attendez 10
s
econdes pour permettre au thermostat de
s
’ajuster au nouveau point de consigne.
P
uis, appuyez sur le bouton TEST (essai).
La vérification est concluante si la lumière rouge
d
u bouton TEST (essai) s’allume et que
G
ROUND FAULT (faute à la terre) apparait sur
l’afficheur. Si ce n’est pas le cas, vérifiez
l’installation.
A
ppuyez sur le bouton Standby/Reset
(
attente/réarmement) pour réarmer le
disjoncteur de fuite à la terre intégré.
L
a lumière rouge devrait s’éteindre et l’afficheur
r
eprendre son apparence normale.
A
ppuyez sur le bouton Down (baisse) pour
retourner au réglage initial de la température.
S
i la vérification échoue, vérifiez le câble
c
hauffant et le thermostat.
Le disjoncteur de fuite à la terre intégré doit être
vérifié mensuellement.
S
i le disjoncteur de fuite à la terre intégré se
déclenche pendant l’opération normale sans
que vous appuyiez sur le bouton TEST (essai), il
p
ourrait y avoir une faute à la terre ! Pour vérifier
s
i c’est une faute à la terre ou un
déclenchement intempestif, appuyez sur
S
tandby/Reset (attente/réarmement). Si la
l
umière rouge s’éteint et demeure éteinte, c’était
un déclenchement intempestif et le système
f
onctionne correctement. Si ce n’est pas le cas,
il y a une faute à la terre !
Vérifiez le câble chauffant, le câble de la sonde
e
t le thermostat. Remplacer les pièces
défectueuses.
Programmation
Voir le mode d’emploi.
Dépistage des erreurs
Si la sonde est débranchée ou court-circuitée,
le système de chauffage est arrêté. La sonde
peut être contrôlée conformément au tableau
des résistances (fig. 5).
Code des erreurs
E0: Erreur interne. Le thermostat doit être
remplacé.
E1: Sonde interne court-circuitée ou
déconnectée. Le thermostat doit être
remplacé (s.o. pour UTN-4991).
E2: Sonde externe court-circuitée ou
déconnectée.
c-UL-us
Selon les normes suivantes :
DISJONCTEUR DE FUITE À LA TERRE
Thermostat : UL 873
CSA C22.2 No. 24.
No. Dossier UL : E157297
INTÉGRÉ : UL 943 4th ed.
CSA C22.2 Nº 144.1-06
Classification
Le produit est un appareil de classe II (isolation
augmentée) et doit être raccordé aux fils
suivants :
Phase L1 (L) 120-240 V ±10 %, 50/60 Hz
Neutre L2 (N)
Charge maximum 15 A (charge résistive)
Les borniers sont adéquats pour du câble de
construction de 12 à 22 AWG.
Caractéristiques techniques
Alimentation . . . . . . . .120-240 VCA 50/60 Hz
Charge . . . . .Max. 15 A (charge résistive)
Puissance . . . . . . . . . . . .1800 W à 120 VCA
. . . . . . . . . . . .3120 W à 208 VCA
. . . . . . . . . . . .3600 W à 240 VCA
Disjoncteur de fuite à la terre
intégré . . . . . . . . . . . . . .Classe A (5 mA,
niveau de déclenchement)
Plage de
température . . . .+5 à + 40 °C, +41 à + 104 °F
Plage de température
ambiante . . . . .+0 à + 25 °C, +32 à + 77 °F
The trademark is registered and belongs to OJ Electronics A/S · © 2010 OJ Electronics A/S
Page 3
Español
El termostato de encendido y apagado es elect
rónico y controla la temperatura por medio de
u
n sensor NTC ubicado en el exterior o en el
i
nterior del termostato. El termostato tiene
incorporado un interruptor de circuito de fallo a
t
ierra (GFCI, Clase A). El termostato y el GFCI
s
on modelos duales compatibles con fuentes
de alimentación eléctrica de 120-240 V (incl.
208 V) 50/60 Hz.
E
l termostato es para montaje a ras en un
r
eceptáculo de pared.
P
rograma de productos
T
ermostatos con GFCI integrado
F
LP30-120/240GA Termostato con reloj y dos
(
UDG-4999) sensores: sensor de piso y
sensor incorporado de
t
emperatura ambiente.
F
LK30-120/240GA Termostato básico que
(UTN-4991) incluye sensor de piso.
Módulo de potencia con GFCI incorporado
FLE30-120/240GA Módulo de potencia sin
(USG-4000) sensor.
M
ontaje del sensor de piso (fig. 3,
úú
l
tima
p
áá
g
ina)
El sensor de piso se alimenta desde un circuito
S
ELV (Safety Extra Low Voltage - voltaje de
seguridad extra bajo), lo cual permite instalar el
sensor tan cerca de la superficie del piso como
s
e desee, sin tener que tomar precauciones
especiales contra el riesgo de electrocución y
de daños al cable del sensor. No se debe pasar
el cable del sensor de temperatura a través de
la caja de montaje en el receptáculo de pared.
El cable del sensor habrá de instalarse
separadamente de los cables de LÍNEA y
CARGA. Se puede separarlo en un conducto
metálico, en el interior o en el exterior de la
pared (véase la fig. 7).
Se recomienda colocarlo en un tubo de
instalación no conductor, que se encuentre
incrustado en el piso (fig. 3). El tubo deberá
estar sellado en el extremo y colocado lo más
elevadamente posible en la capa de hormigón.
Alternativamente, el sensor de piso se instala
directamente en la estructura de piso. El cable
del sensor habrá de colocarse en un tubo
separado o deberá separarse de los cables de
alimentación eléctrica. El sensor de piso deberá
centrarse entre los cables de calefacción.
El cable del sensor se puede extender hasta
100 m por medio de un cable separado con dos
núcleos. No se debe utilizar los dos núcleos
restantes de un cable multinúcleos que, por
ejemplo, suministre corriente a los cables de
calefacción de piso radiante. El cable de dos
núcleos debe colocarse en un tubo separado o
separarse de los cables de alimentación
eléctrica.
Se puede utilizar otros sensores de piso aprobados si estos cumplen con las especificaciones técnicas (ver la fig. 5).
Montaje del termostato con sensor incorporado (UDG-4999) (fig. 4)
El sensor de temperatura ambiente se utiliza
para la regulación de la temperatura de confort
en las habitaciones. Se recomienda instalar el
termostato en la pared a aproximadamente 1,6
m sobre el piso de tal manera que permita la
circulación de aire libre a su alrededor. Se debe
evitar la exposición a corrientes de aire y la luz
solar directa u otras fuentes de calor.
M
ontaje del termostato
I
nstalación
PARA EVITAR DESCARGAS ELÉCTRICAS,
D
ESCONECTE EN EL PANEL PRINCIPAL LA
A
LIMENTACIÓN ELÉCTRICA DEL SISTEMA DE
C
ALEFACCIÓN ANTES DE INSTALAR EL TERMOSTATO.
M
ANTENGA LIMPIOS Y SIN OBSTRUCCIO-
N
ES LOS ORIFICIOS DE VENTILACIÓN DEL
TERMOSTATO.
E
ste termostato es un producto eléctrico y
d
eberá instalarse de acuerdo con el código
eléctrico nacional o local aplicable. La instalac
ión deberá realizarla personal calificado donde
a
sí lo especifique la ley. El termostato está
e
quipado con un interruptor de circuito de fallo
a tierra (GFCI, Clase A) que para funcionar
c
orrectamente requiere el aislamiento entre sí
d
e los cables de la línea y de carga. El termostato está diseñado para carga resistiva. La carga resistiva no deberá exceder 15 A (1800 W a
1
20 V CA / 3120 W a 208 V CA / 3600 W a 240
V
CA).
Durante un fallo a tierra, se cortarán las dos líneas.
C
able de la línea
Lleva la alimentación eléctrica desde el panel
d
e servicio (panel de disyuntores o caja de fusib
les) hasta el termostato.
Este cable deberá conectarse solamente a los
t
erminales de la línea del termostato, marcados
como L1 y L2.
C
able de la carga
Suministra alimentación eléctrica desde el termostato hasta el cable calefactor.
Este cable deberá conectarse solamente a los
terminales de carga del termostato, marcados
con carga 15 A.
1. Use un destornillador para liberar el pestillo
(fig. 1), y retire la cubierta frontal.
2. Conecte los cables de acuerdo con el diagra-
ma (fig. 2).
3. Instale el termostato en el receptáculo de la
pared.
4. Vuelva a colocar cuidadosamente la cubierta
frontal apoyando primero su borde superior
para después engancharla en posición.
Sensor de temperatura
El sensor de piso deberá conectarse a los terminales marcados como “sensor”, terminales
C y D. (fig. 6).
Módulo de potencia, tipo USG
Sólo se puede usar con UCG y UDG.
Si se necesitan cargas mayores de 15 A, se
puede expandir el sistema mediante módulos
de potencia.
Los módulos de potencia pueden conectarse al
cable de la línea y al cable de carga, véanse las
secciones pertinentes.
La distancia máxima entre el termostato y los
módulos de potencia es de 25 m.
Use cable para cableado de campo, se recomienda un calibre mínimo de 20 AWG. Conecte
A con C y conecte B con D (fig. 6).
Funcionamiento
Tipos UCG y UDG (con reloj incorporado):
La primera vez que se conecta el termostato,
será necesario establecer la hora y el día.
El termostato comenzará automáticamente en
el menú para establecer la hora y el día.
Tipo UTN (sin reloj incorporado):
Aparece el ajuste de temperatura real y el termostato ya está listo para el uso.
Verificación del GFCI
Es importante verificar la instalación y el funcio-
namiento correctos del GFCI.
P
ara verificar el GFCI:
L
a prueba se puede realizar únicamente cuando el termostato activa la calefacción.
E
stablezca el punto de ajuste hasta que apar
ezca el símbolo de calefacción (). Use el
b
otón “Up” (Arriba) para aumentar la demanda
de calefacción y después pulse el botón “OK”
(
Aceptar). Espere 10 segundos para permitir
q
ue el termostato se acomode al nuevo punto
de ajuste.
Entonces pulse el botón “TEST” (Prueba).
L
a prueba tiene éxito si se ilumina la luz roja en
e
l botón “TEST” y en la pantalla aparece
“GROUND FAULT” (Fallo a tierra). Si esto no
o
curre, verifique la instalación.
P
ulse el botón “Standby/Reset” (En esper
a/reajuste) para reajustar el GFCI.
La luz roja deberá apagarse y la pantalla retorn
ará a su aspecto normal.
P
ulse el botón “Down” (Abajo) para regresar al
ajuste original de temperatura.
Si falla la prueba, verifique el cable calefactor y
e
l termostato.
S
e recomienda probar mensualmente el GFCI.
Si el GFCI se dispara durante el funcionamiento
n
ormal, sin pulsar el botón “TEST”, podría
h
aber un fallo a tierra. Para verificar si se trata
de un fallo a tierra o de un disparo de interfer
encia, pulse “Standby/Reset”. Si se apaga la
l
uz roja y permanece así, se trataba de un disparo de interferencia y el sistema está funcion
ando correctamente. Si esto no ocurre es porque hay un fallo a tierra.
Inspeccione el cable calefactor, el cable del
s
ensor y el termostato. Cambie la pieza defectuosa.
Programación
Ver el manual para el usuario.
Ubicación del fallo
Si el sensor está desconectado o en cortocircuito, el sistema de calefacción se apaga. Se
puede verificar el sensor según la tabla de
resistencias (fig. 5).
Códigos de error
E0: Error interno. Es necesario cambiar el ter-
mostato.
E1: Sensor integrado en cortocircuito o desco-
nectado. Es necesario cambiar el termostato (no se aplica al UTN-4991).
E2: Sensor externo en cortocircuito o desco-
nectado.
c-UL-us
De acuerdo con las normativas siguientes:
Termostato: UL 873
CSA C22.2 No. 24.
Núm. de archivo UL: E157297
GFCI: UL 943 4th ed.
CSA C22.2 No. 144.1-06
Clasificación
El producto es un dispositivo clase II (con aislamiento mejorado) y deberá conectarse a los
conductores siguientes:
Fase L1 (L) 120-240 V ±10%, 50/60 Hz
Neutro L2 (N)
Carga máxima:15 A (carga resistiva)
Los terminales son compatibles con alambres
de cableado de campo con calibres 12 al 22
AWG.
Datos técnicos
Alimentación ................120-240 V CA 50/60 Hz
Carga máxima: ...................15 A (carga resistiva)
Potencia ......................1800 W a 120 V CA
......................3120 W a 208 V CA
......................3600 W a 240 V CA
GFCI ..............Clase A (nivel de disparo
de 5 mA)
Rango de temperatura ...................+5 a +40 °C,
+41 a +104 °F
Rango de temperatura
The trademark is registered and belongs to OJ Electronics A/S · © 2010 OJ Electronics A/S
Page 4
F
ig. 1
Fig. 3
BR928A07
Sensor
Temp.(˚C)
Value (ohm)
-10
0
10
20
30
64000
38000
23300
14800
9700
Temp.(˚F)
68
86
50
32
-14
Fig. 5
F
ig. 2
BR928A04
1,6m
Fig.4
OJ Electronics A/S
www.ojelectronics.com
The trademark is registered and belongs to OJ Electronics A/S · © 2010 OJ Electronics A/S
Fig. 6
1
22
1
BR0964A02
Fig. 7
FLEXTHERM
2400 de la Province Street - Longueuil, Quebec J4G 1G1 -Canada
Tel: 1 800 FLEXTHERM (353-9843), (450) 442-9990
Fax: 1 877 FLEXTHERM (353-9843), (450) 442-1099
www.flextherm.com
Loading...
