Page 1

ECP-8580VE
工业级 852GM 低功耗 5.25” CPU 卡
Ver: 1.2
All Rights Reserved, Flextek Electronics Co.,LTD
Page 2

1. 产品介绍
1.1 简介
ECP-8580AVE 工业级 852GM 低功耗 5.25” CPU 卡采用 Intel 852GM
芯片组,集成前端总线速度 400MHz 的 Pentium M 或 Celeron M 处理器,
提供 DIMM 槽可支持 184 线 266/333MHz DDR RAM 达 1GB。该 CPU
卡集成了 Intel公司的 Extreme Graphic显示控制器和 64M 共享显存,能够
提供强大 3D 图象处理和运算能力。同时该 CPU 卡集成了目前多个应用
平台所需的硬件接口,MiniPCI 总线可扩展无线网络,PC/104+总线可支
持视频处理和高速运算的 32 位 PCI 设备,可选的电视输出则扩展了该
卡的应用场合,优化的 PCI,PC/104 和 PC/104+总线设计保证了系统的
扩展性能。
ECP-8580AVE 采用了 Intel 推荐的 intelsil 电源设计方案和宽温电源
元器件,电路保护和控制能力强,电源驱动容量大,固态电解电容和钽
电容保证了 CPU 在高低温下稳定的高速运算。板载的超低功耗 Celeron
M 处理器,拥有 Intel Centrio 技术带来高性能的同时,其功耗比通用的
586 级低功耗处理还要低。高效的 CPU 和北桥散热器则很好地提升了主
芯片和附近芯片的稳定性。该卡采用 8 层 PCB 板,多层独立的电源层和
地层降低了电源信号间的干扰,同时各 I/O 端口都进行了专门的 EMC
设计处理,这些周到的设计使得 ECP-8580AVE 获得更为稳定的高性能。
该 CPU 卡具有超低功耗、运算速度快、集成度高和优秀的稳定性
设计,适合于室外多媒体处理、金融终端控制、车载控制以及各类低功
耗的应用场合,可广泛应用于监控、金融和智能交通等领域.
1.2 特性
采用 Intel 852GM 芯片组
集成前端总线速度 400MHz 的 Pentium M 或 Celeron M 处理器
支持 DDR RAM 内存到 1GB
集成 Intel Extreme Graphic 显示芯片,共享 64M 显存
提供 MINI PCI, PC/104+,多串口和电视 S-VIDEO 接口
Intel 82551ER 10/100M 网络芯片
提供看门狗功能
提供硬件监测功能
1
Page 3

1.3 技术参数
结构: 标准 5.25” CPU 卡结构
芯片组: Intel 852GM 芯片组
处理器: ULV Celeron M 600MHz CPU, 可选 900MHz 和
Pentium M CPU
前端总线频率: 400M Hz
系统内存: 一条 DIMM 槽最大支持 DDR RAM 达 1GB
BIOS: 4M Award Flash BIOS,即插即用
显示: 芯片集成 Intel Extreme Graphic 显示控制器,共享内存
方式可达 64M 显存;提供 DVI 接口
支持 CRT 显示: 最高支持 1600x1200,32 位真彩,85Hz 刷新率
支持 LCD 显示: 双通道 LVDS,支持频率从 25MHz 到 112MHz 的
SVGA 液晶屏,支持双通道 (48-bit) LVDS 液晶屏
网络接口: 集成 Intel 82551ER 10/100Base-T 以太网控制器
PCI 总线: 提供 V2.3 PCI,MINI PCI 和 PC/104+ 总线扩展槽
音频接口: 集成 AC97 音频控制器,提供 MIC-IN,LINE-IN,CD-IN
和 LINE-OUT 接口
电视接口(可选)
: 采用 Chrontel CH7009, 提供 s-video 输出端口,支持
NTSC 和 PAL 制式
IDE 接口: 两个增强型 IDE 接口,支持 ATA33/66/100 传输模式,
最多支持四个 IDE 设备,IDE2 为 44PIN 2.0 间距笔记本硬盘接口;
固态电子盘: 提供一个 TYPE II Compact Flash 接口
软驱接口: 支持两个 FDD 设备
串口: 串口 1,3,4 支持 RS-232, 串口 2 可选支持 RS-422/485
并口: 一个并口,支持 SSP/ECP/EPP 模式
USB 接口: 6 个 USB 接口,V2.0
PS/2 接口: 支持 PS/2 键盘/鼠标接口
DIO 接口(可选): 提供 4 路通用数字输入输出接口
看门狗功能: 256 级可编程看门狗功能
硬件监控: 支持
ACPI: 支持 ACPI 电源管理
2
Page 4

1.4 物理和环境参数
电源(最大值): +5V(3A),+12V(0.2A),-12V(0.15A)
工作温度: 0~60℃
相对湿度: 5%到 95% @25℃ 非凝露
尺寸(LxW): 203 x 146 mm
1.5 附件清单
1块 ECP-8580AVE CPU 卡
1张驱动程序光盘
1条 80pin IDE 排线
1条 4 串口线
1条 VGA 线
1条双 USB 转接线带挡条
1条 KB/MS 转接线
1条音频连接线
1条 RJ45 连接线
1袋跳线帽
3
Page 5

2. 安装指南

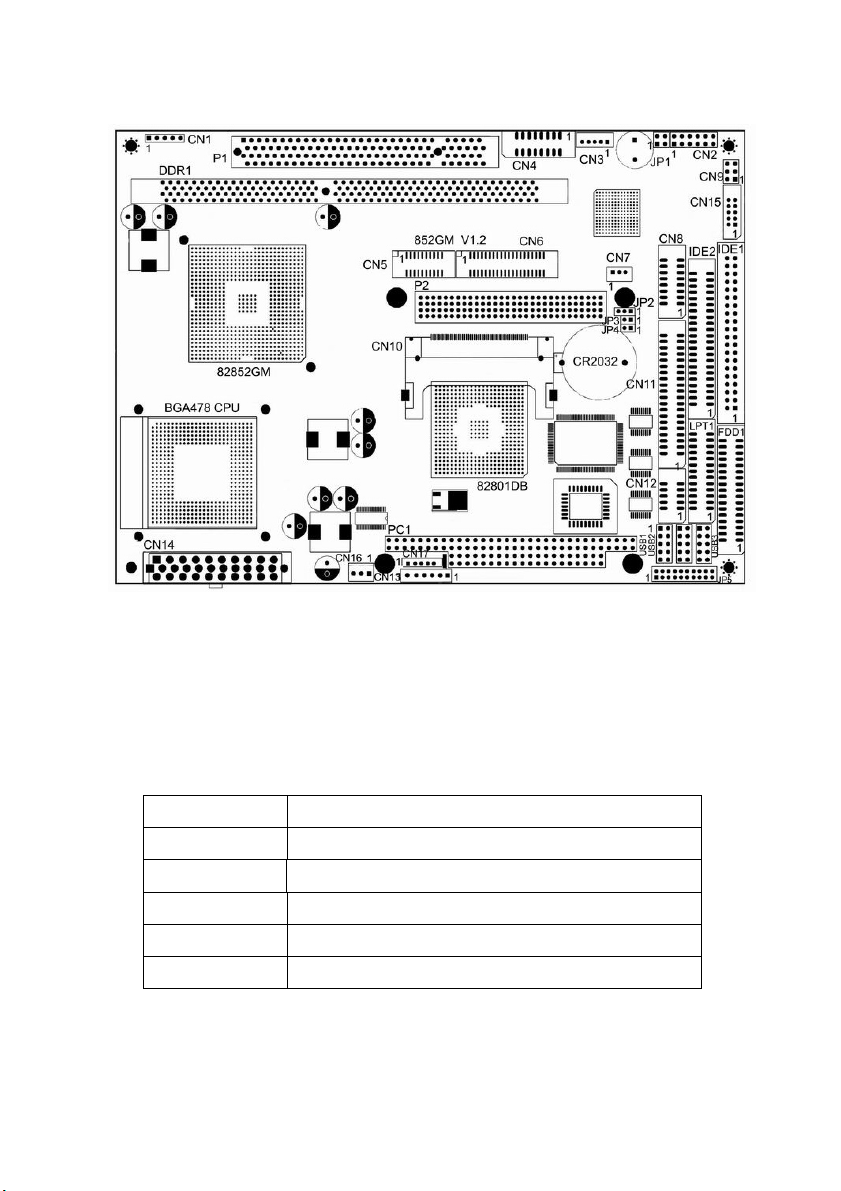

(主板布局图)
2.1 跳线说明
位置 跳线功能
JP1
JP2
JP3
JP4
JP5
电视输出制式设置
CMOS 清除跳线
Compact Flash 卡主从盘跳线
看门狗功能设置跳线
串口 2 模式跳线
4
Page 6

2.2 接口说明
位置 接口功能
CN1
CN2
CN3
CN4
CN5
CN6
CN7
CN8
CN9
CN10
CN11
CN12
CN13
CN14
CN15
CN16
CN17
PC1
P1
P2
P3(背面)
USB1~3
DDR1
IDE1
IDE2
LPT1
FDD1
LVDS 背光板电源输出
面板接口
电视接口 (Optional)
VGA 显示信号接口
DVI 接口 (Optional)
LVDS 显示信号接口
CD 音频输入
AC97 音频输入输出接口
网络接口指示灯接口
Compact Flash 卡接口
串口 1~4 接口,其中 3,4 为可选
4 位 GPIO 接口 (Optional)
外接键盘鼠标口
AT/ATX 电源输入
外接 RJ45 接口
12V 风扇接口
红外接口 (Optional)
PC/104 总线 (Optional)
32 位 PCI 总线扩展槽
PC/104+总线 (Optional)
Mini PCI (Optional)
6 路 USB 接口
184Pin DDR 内存槽
40Pin 硬盘接口
44Pin 2.0 硬盘接口
软驱接口
并行口
5
Page 7

2.3 跳线设置
以下是功能设置的跳线说明,请参照以获得正确的配置。
2.3.1 电视输出制式设置 (JP1)
跳线位置
1-2 3-4
OPEN OPEN PAL
OPEN CLOSE PAL-M
CLOSE OPEN
CLOSE CLOSE
2.3.2 清除 CMOS 值选择 (JP2)
跳线位置 功能
1-2 正常操作
2-3 清除 COMS 值
2.3.3 Compact Flash 卡主从盘跳线 (JP3)
跳线位置 功能
OPEN SLAVE
COLSE MASTER
2.3.4 看门狗功能设置跳线 (JP4)
跳线位置 功能
OPEN 禁用
CLOSE 复位
2.3.5 串口 2 模式跳线(RS-422/485 功能为可选):(JP5)
模式
RS-232 3-5, 4-6 9-11, 10-12 13-14
RS-422 1-3, 2-4 7-9, 8-10 15-16
RS-485 1-3, 2-4 7-9, 8-10 17-18, 19-20
Pin: 1~6 Pin: 7~12 Pin: 13~20
制式
NTSC
NTSC-J
6
Page 8

2.4 接口定义
2.4.1 LVDS 背光板电源输出 (CN1)
引脚 信号名称 引脚 信号名称
1 12V Output 2 GND
3 Back Light Ctrl 4 Enable
5 5V
2.4.2 PANEL 面板接口 CN2: (PIN1~PIN20)
引脚 信号名称 引脚 信号名称
1 IDE LED + 2 POWER LED +
3 IDE LED - 4 POWER LED 5 RESET + 6 EXT SPEAKER +
7 RESET - 8 N/A
9 ATX Pwr Switch + 10 N/A
11 ATX Pwr Switch - 12 EXT SPEAKER +
2.4.3 电视接口 S-VIDEO (可选) (CN3)
引脚 信号名称 引脚 信号名称
1 CVBS 2 GND
3 GND 4 C
5 Y
2.4.4 VGA 显示信号接口 (CN4)
引脚 信号名称 引脚 信号名称
1 R 2 +5V (Optional)
3 G 4 GND
5 B 6 N/A
7 N/A 8 DDC_DAT
9 GND 10 H SYNC
11 GND 12 V SYNC
13 GND 14 DDC_CLK
15 GND 16 N/A
7
Page 9

2.4.5 DVI 接口(可选) (CN5)
引脚 信号名称 引脚 信号名称
1 TDC0# 2 +5V
3 TDC0 4 TCL#
5 GND 6 TCL
7 TDC1# 8 GND
9 TDC1 10 DDC CL
11 GND 12 DDC DAT
13 TDC2# 14 DETECT
15 TDC2 16 TV SDA
17 +5V 18 TV SCL
19 N/A 20 N/A
2.4.6 LVDS 接口 (CN6)
Pin Signal Pin Signal
1 LCD VDD(3.3V) 2 LCD VDD(3.3V)
3 GND 4 GND
5 LCD VDD(3.3V) 6 LCD VDD(3.3V)
7 OD0- 8 ED09 OD0+ 10 ED0+
11 GND 12 GND
13 OD1- 14 ED115 OD1+ 16 ED1+
17 GND 18 GND
19 OD2- 20 ED221 OD2+ 22 ED2+
23 GND 24 GND
25 OCK- 26 ECK1
27 OCK+ 28 ECK+
29 GND 30 GND
31 DDC_CLK 32 DDC_DAT
33 GND 34 GND
35 OD3- 36 ED337 OD3+ 38 ED3+
39 N/A 40 N/A
8
Page 10

2.4.7 CD 音频输入 (CN7)
引脚 信号名称 引脚 信号名称
1 CDIN-L 2 GND
3 CDIN-R
2.4.8 AC97 音频输入输出接口 (CN8)
引脚 信号名称 引脚 信号名称
1 SPK_R+ (Optional) 2 GND_SPK
3 SPK_L+ (Optional) 4 GND_SPK
5 LINEOUT_R+ 6 LINEOUT_L+
7 GND_LINEOUT 8 GND_LINEOUT
9 LINEIN_R+ 10 LINEIN_L+
11 GND_LINEIN 12 GND_LINEIN
13 N/A 14 N/A
15 MIC 16 GND_MIC
2.4.9 串口 1~4 接口 RS-232 (CN11)
引脚 信号名称 引脚 信号名称
1 DCD1 2 DSR1
3 RXD1 4 RTS1
5 TXD1 6 CTS1
7 DTR1 8 RI1
9 GND 10 N/A
11 DCD2 12 DSR2
13 RXD2 14 RTS2
15 TXD2 16 CTS2
17 DTR2 18 RI2
19 GND 20 N/A
21 DCD3 22 DSR3
23 RXD3 24 RTS3
25 TXD3 26 CTS3
27 DTR3 28 RI3
29 GND 30 N/A
9
Page 11

31 DCD4 32 DSR4
33 RXD4 34 RTS4
35 TXD4 36 CTS4
37 DTR4 38 RI4
39 GND 40 N/A
2.4.10 串口 2 接口 RS-232/422/485 (可选) (CN11,PIN11~20)
引脚
RS-232 RS-422 RS-485
11 DCD1 RXD(-) TX/RX(-)
12 DSR1
13 RXD1 RXD(+) TX/RX(+)
14 RTS1
15 TXD1 TXD(+)
16 CTS1
17 DTR1 TXD(-)
18 RI1
19 GND GND GND
20
NC
2.4.16 网络指示灯接口 (CN9)
引脚 信号名称 引脚 信号名称
1 LINK_LED- 2 LINK_LED+
3 ACTIVE_LED- 4 ACTIVE_LED+
5 SPEED_LED- 6 SPEED_LED+
2.3.15 外接 RJ45 接口 (CN15)
引脚 信号名称 引脚 信号名称
1 RXD1+ 2 RXD13 RXD+ 4 RXD5 VCC_2.5V 6 P.G.
7 TXD1+ 8 TXD19 TXD+ 10 TXD-
10
Page 12

2.4.11 GPIO 接口(可选) (CN12)
引脚 信号名称 引脚 信号名称
1 DO_1 2 DI_1
3 DO_2 4 DI_2
5 DO_3 6 DI_3
7 DO_4 8 DI_4
9 +5V 10 GND
2.4.13 键盘鼠标接口 (CN13)
引脚 信号名称 引脚 信号名称
1 KB_CLK 2 KB_DAT
3 MS_CLK 4 GND
5 VCC_PS/2 6 MS_DAT
2.4.12 红外接口(可选) (CN17)
引脚 信号名称 引脚 信号名称
1 +5V_IR 2 N/A
3 IR_RX 4 GND
5 IR_TX
2.4.14 USB1~USB6 接口 (USB1~3)
引脚 信号名称 引脚 信号名称
1 VCC 2 VCC
3 USB1- 4 USB25 USB1+ 6 USB2+
7 GND 8 GND
9 GND 10 N/A
11
Page 13

附录 A 常用接口定义

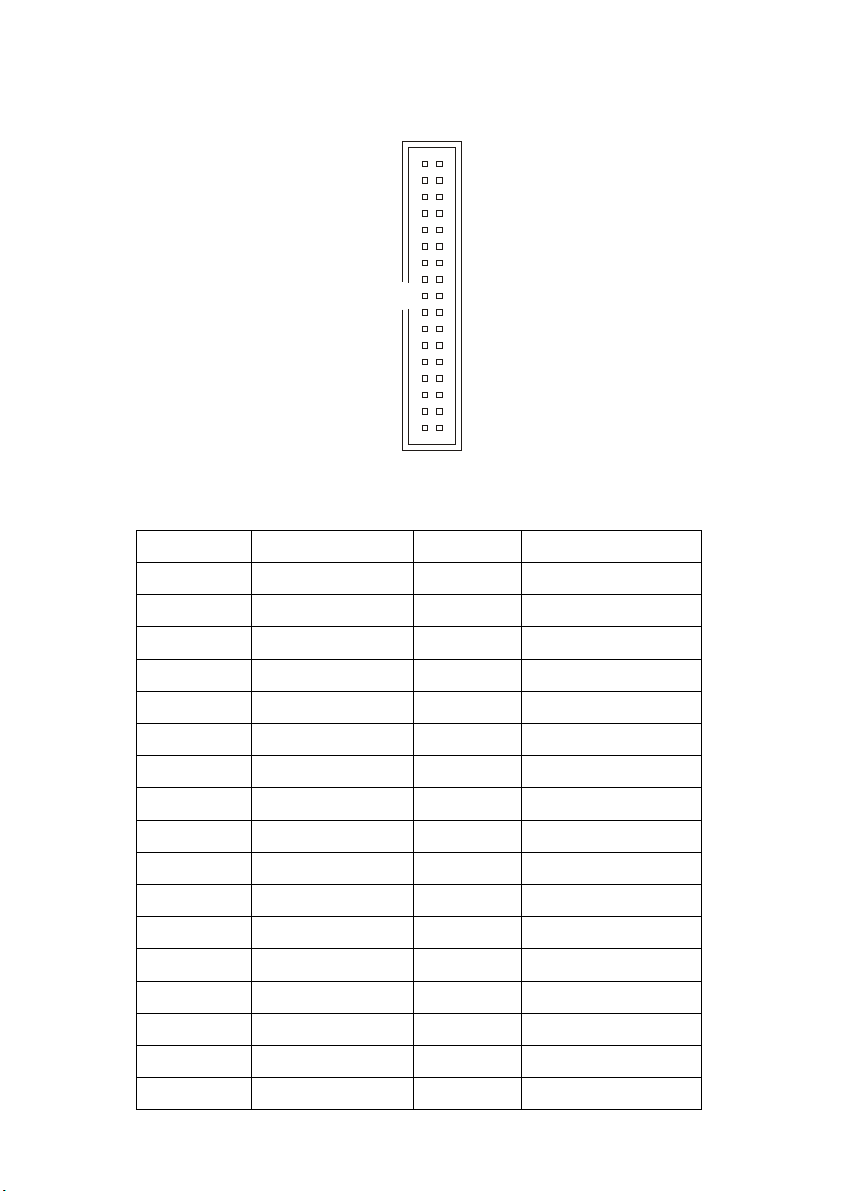

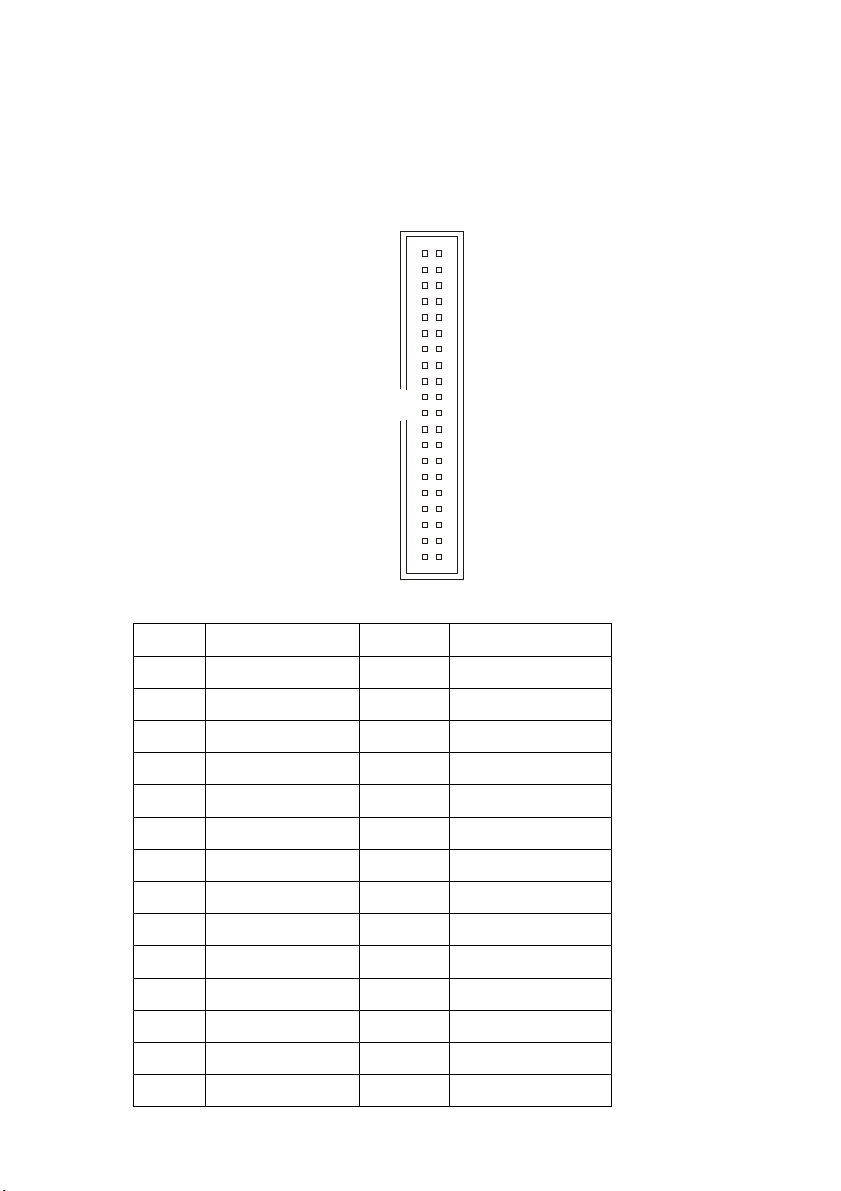

A1:IDE 接口
1 2
39 40
引脚 信号名称 引脚 信号名称
1 Reset IDE 2 Ground
3 Host data 7 4 Host data 8
5 Host data 6 6 Host data 9
7 Host data 5 8 Host data 10
9 Host data 4 10 Host data 11
11 Host data 3 12 Host data 12
13 Host data 2 14 Host data 13
15 Host data 1 16 Host data 14
17 Host data 0 18 Host data 15
19 Ground 20 NC
21 DRQ0 22 Ground
23 Host IOW 24 Ground
25 Host IOR 26 Ground
27 IOCHRDY 28 Host ALE
12
Page 14

29 DACK0 30 Ground
31 IRQ14 32 NC
33 Address 1 34 NC
35 Address 0 36 Address 2
37 Chip select 0 38 Chip select 1
39 Activity 40 Ground

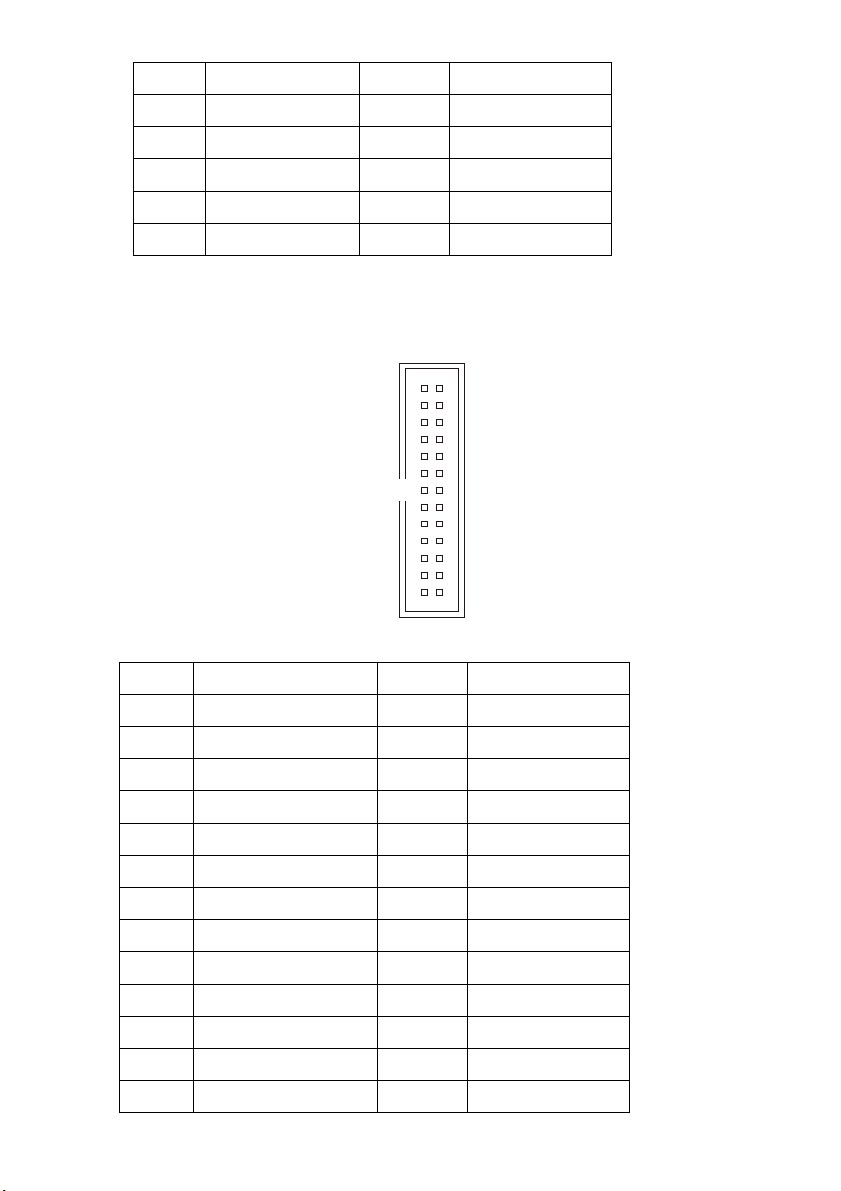

A2: LPT 并行接口
1 14
13 26
信号名称 引脚 信号名称
引脚
1 P_STB# 14 P_AFD#
2 P_PDR0 15 ERR#
3 P_PDR1 16 P_INIT#
4 P_PDR2 17 P_SLIN#
5 P_PDR3 18 GND
6 P_PDR4 19 GND
7 P_PDR5 20 GND
8 P_PDR6 21 GND
9 P_PDR7 22 GND
10 ACK# 23 GND
11 BUSY 24 GND
12 PE 25 GND
13 SLCT 26 NC
13
Page 15

A3:FDD 软驱接口
1 2
17 34
引脚
信号名称 引脚 信号名称
1 Ground 2 RM/LC
3 Ground 4 No connect
5 Ground 6 No connect
7 Ground 8 Index
9 Ground 10 Motor enable 0
11 Ground 12 Drive select 1
13 Ground 14 Drive select 0
15 Ground 16 Motor enable 1
17 Ground 18 Direction
19 Ground 20 Step
21 Ground 22 Write data
23 Ground 24 Write gate
25 Ground 26 Track 00
27 Ground 28 Write protect
29 Ground 30 Read data
31 Ground 32 Side 1 select
33 Ground 34 Diskette change
14
Page 16

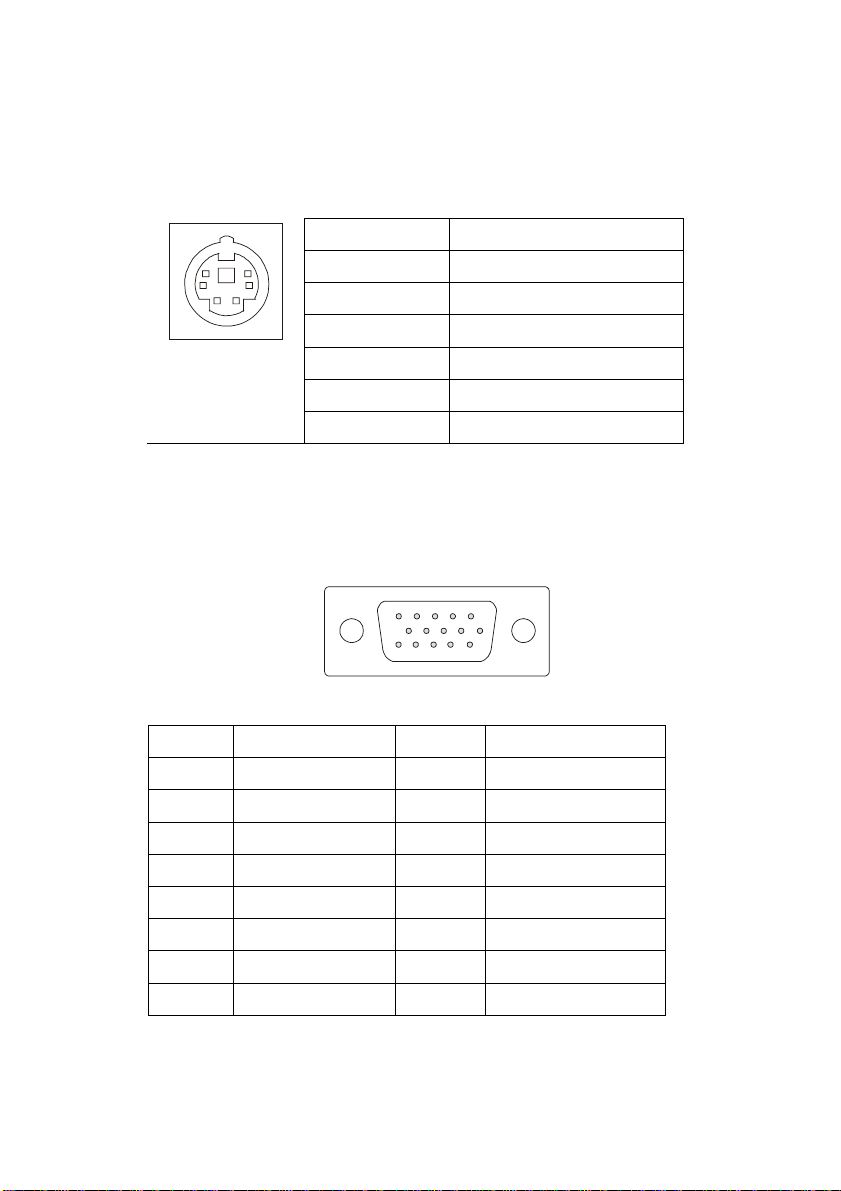

A4:PS/2 键盘鼠标接口
6 5
4 3
2 1
1 K_DATA
2 M_DATA
3 GND
4 VCC_KBMS
5 K_CLK
6 M_CLK
A5:VGA 视频接口
引脚 信号名称
5 1
10 6
15 11
引脚 信号名称 引脚 信号名称
1 Red 9 VCC
2 Green 10 GND
3 Blue 11 N.C.
4 VCC. 12 DCCDATA
5 GND 13 HSYNC
6 GND 14 VSYNC
7 GND 15 DCCCLK
8 GND
15
Page 17

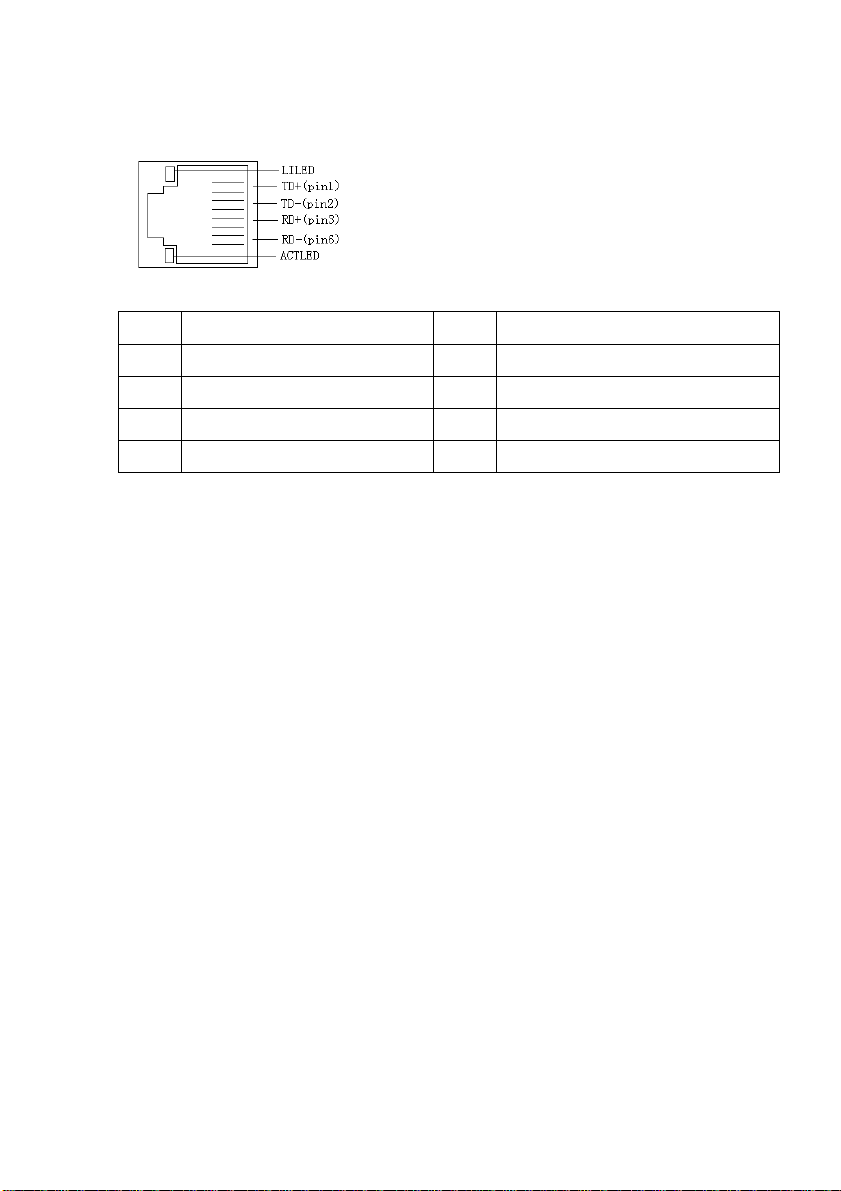

A6:RJ45 网络接口
引脚 功能 引脚 功能
1 TX+ 5 NC2
2 TX- 6 RX-
3 RX+ 7 NC3
4 NC1 8 NC4
16
