FLEXIT Vario User manual

Page 1
VARIO
Brukerveiledning side 2
Bruksanvisning
Brugervejledning side 22
Käyttöopas sivu 32
User guide page 42
Instrukcja
Bedienungsanleitung
sida 12
seite 62
1
Page 2

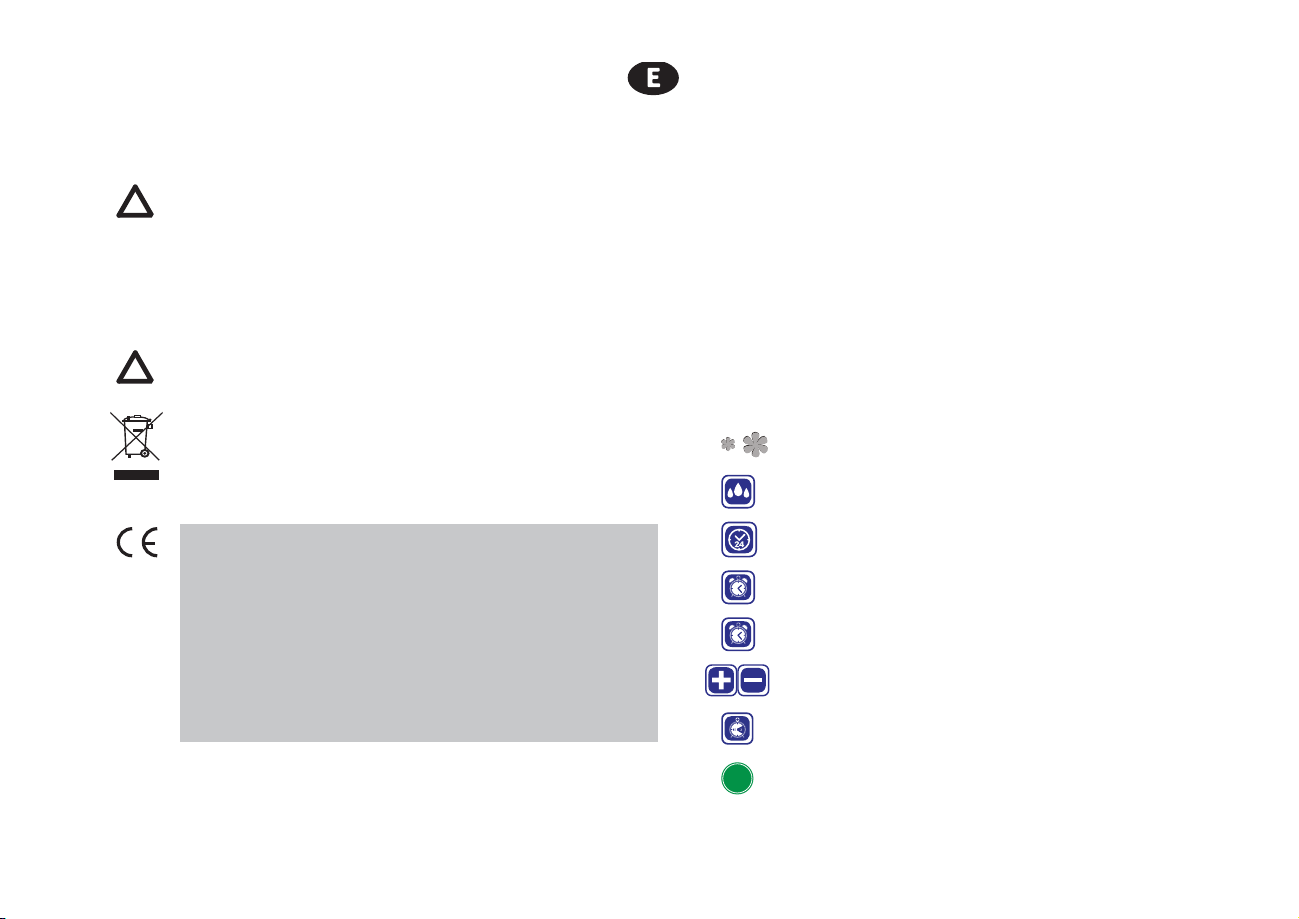

Beskrivelse
Viften er konstruert for ventilasjon av våtrom, men kan også brukes i andre typer rom hvor man ønsker ventilasjon. Viften har en rekke funksjoner som er beskrevet i denne veiledningen. Les veiledningen grundig og ta vare på den til senere bruk.
Dette apparatet må ikke benyttes av små barn eller
!
personer med nedsatte fysiske eller psykiske evner, eller som ikke har erfaring med eller kjenner til bruken av apparatet med mindre de får opplæring eller er under tilsyn eller instrueres i bruken av apparatet av en ansvarlig person. Påse at barn ikke leker med apparatet.
Elektrisk tilkopling skal utføres av autorisert
!
installatør
Produktet må ikke behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr.
Samsvarserklæring
Denne erklæring bekrefter at produktet tilfredsstiller kravene i følgende direktiv/standarder: EN 55014-1: 2006 EN 55014-2: 1997 EN 60335-2-80: 2003 EN 61000-3-2: 2006 EN 61000-3-3: 2008 EN 62233: 2008
Våre produkter er i kontinuerlig utvikling og vi forbeholder oss derfor retten til endringer. Vi tar også forbehold om eventuelle trykkfeil som måtte oppstå.
Innhold Emballasjen består av:
 Vifte - 1 stk  Fjernkontroll - 1 stk  Stuss Ø100 mm - 1 stk  Stuss Ø125 mm - 1 stk  Skruesett - 1 stk  Brukerveiledning - 1 stk
Funksjoner
Silent modus og Max modus
Automatisk fuktstyring
24 Hours modus
Timer for ettergangstid
Timer for forsinket start
Hastighetsregulering
Intervallventilasjon
PAUSE
Pausefunksjon
2
Page 3

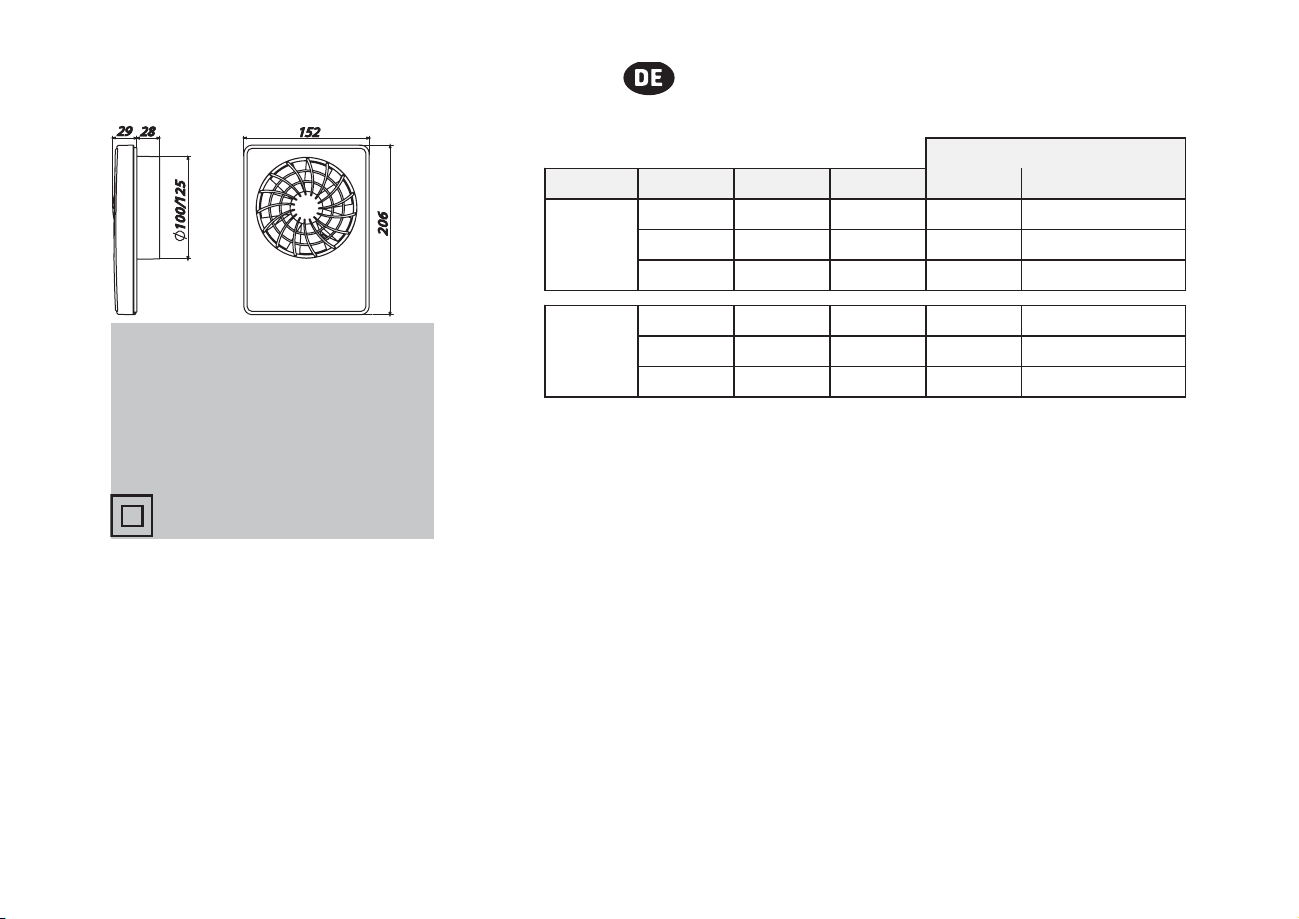

Tekniske data
mϹ/h
Ø Speed dB(A) 3m Pa Max Min - Max
24 Hours 17 33 -
100 mm
Silent 22 19 74 58 - 74
Max 31 31 91 66 - 91
100-240 V / 50-60 Hz 3,8 W 0,03 A
125 mm
24 Hours 17 40 -
Silent 21 20 90 69 - 90
Max 32 32 115 87 - 115
220 RPM IP 44 0,35 Kg
Omgivelsestemperatur +1° - +45°C
Viften har fire driftsmodus: STANDBY - Viften er av inntil den mottar signal fra fuktssensor eller ekstern bryter.
24 HOURS - Døgnkontinuerlig ventilasjon på minimum hastighet. Når fuktighetsnivå øker går viften over til Max-modus (som standard), eller til Silent-modus (endret av bruker). Viften går til Silent-modus på signal fra ekstern bryter hvis dette er tilkoblet.
SILENT - Stillegående driftsmodus med ti trinns hastighetsregulering. Kan aktiveres av ekstern bryter eller viftens fukt- sensor.
MAX - Maks hastighet med ti trinns regulering. Aktiveres som standard av viftens fuktsensor når luftfuktigheten øker.
3
Page 4

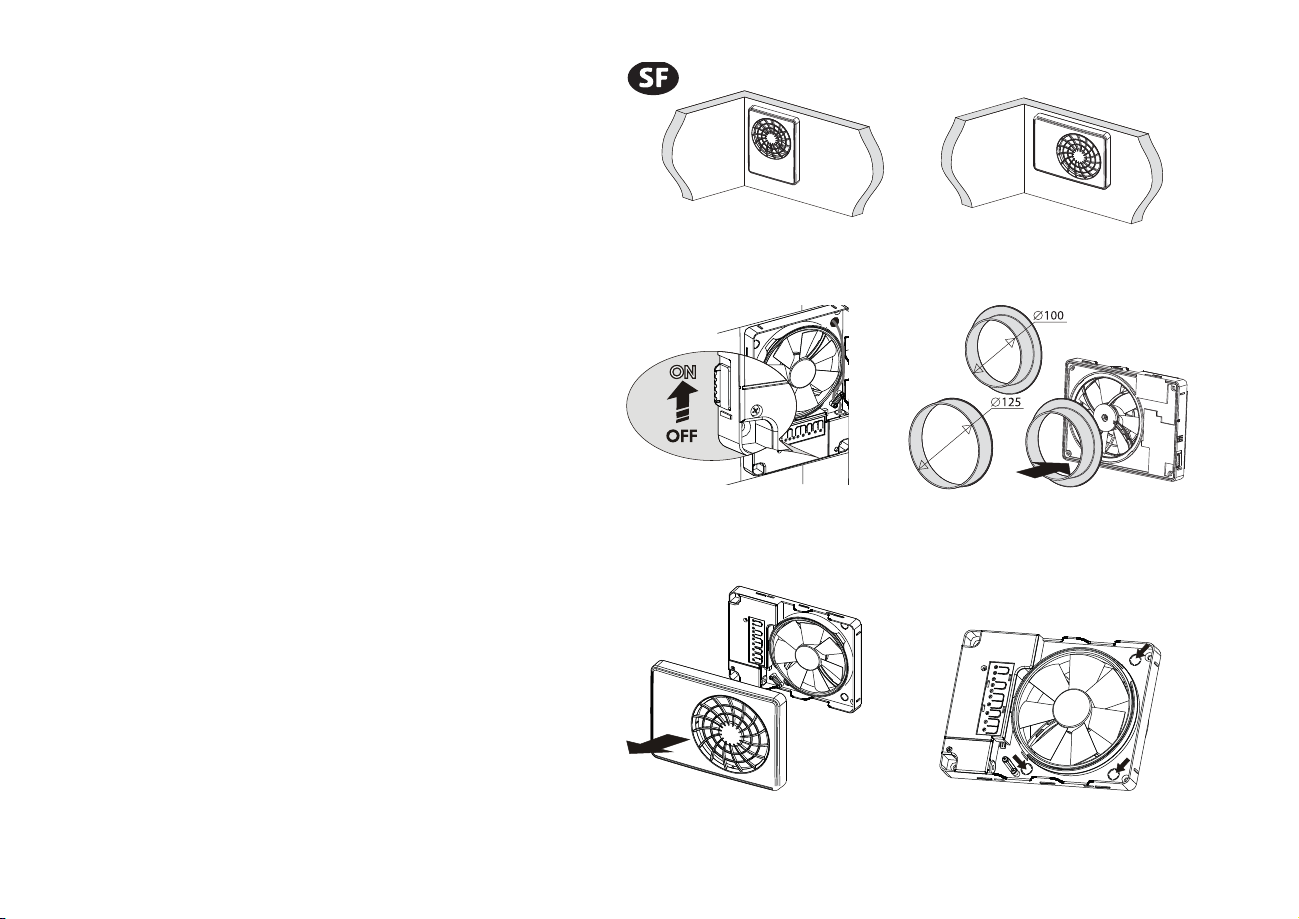

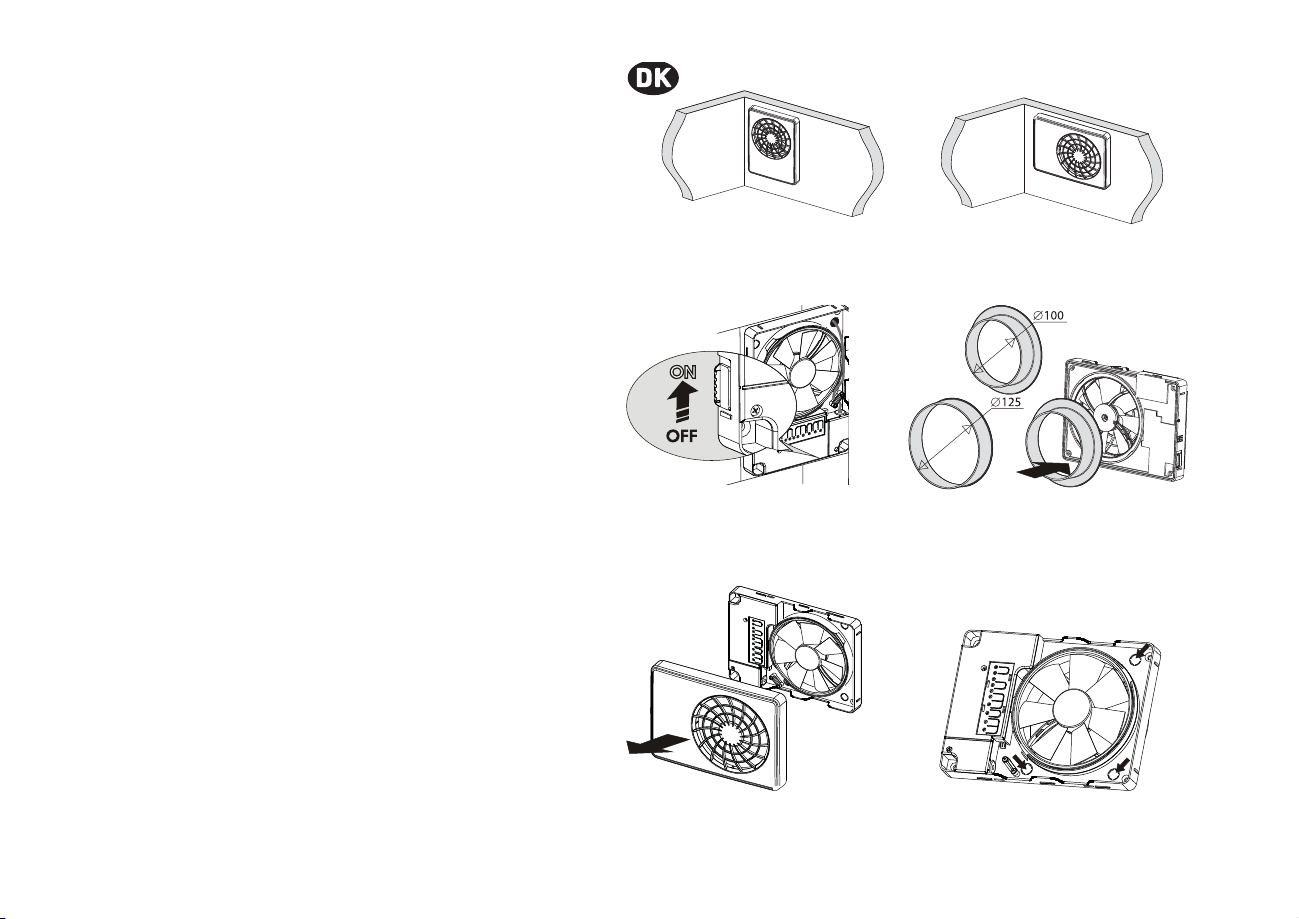

Montering
For å oppnå best mulig resultat bør viften monteres høyest mulig på vegg. Viften er dobbeltisolert og trenger ikke jord. Bør monteres så langt fra friskluftsinntaket som mulig for å oppnå best mulig luftgjennomstrømming i rommet. Den nye luften tilføres enten direkte utenfra gjennom veggventil, eller fra tilliggende rom, f.eks. gjennom rist eller spalte i dør.
Viften kan monteres både horisontalt og vertikalt. Fig. 1.
Viften har en integrert strømbryter. Fig. 2. (Bryter har allpolig brudd, 2 mm kontaktavstand).
Viften er designet for montering i rund kanal med dimensjon Ø 100 mm og Ø 125 mm. Velg medfølgende stuss etter behov. Fig. 3. Viften kan også monteres uten stuss over åpningen hvis denne avviker fra disse dimensjonene.

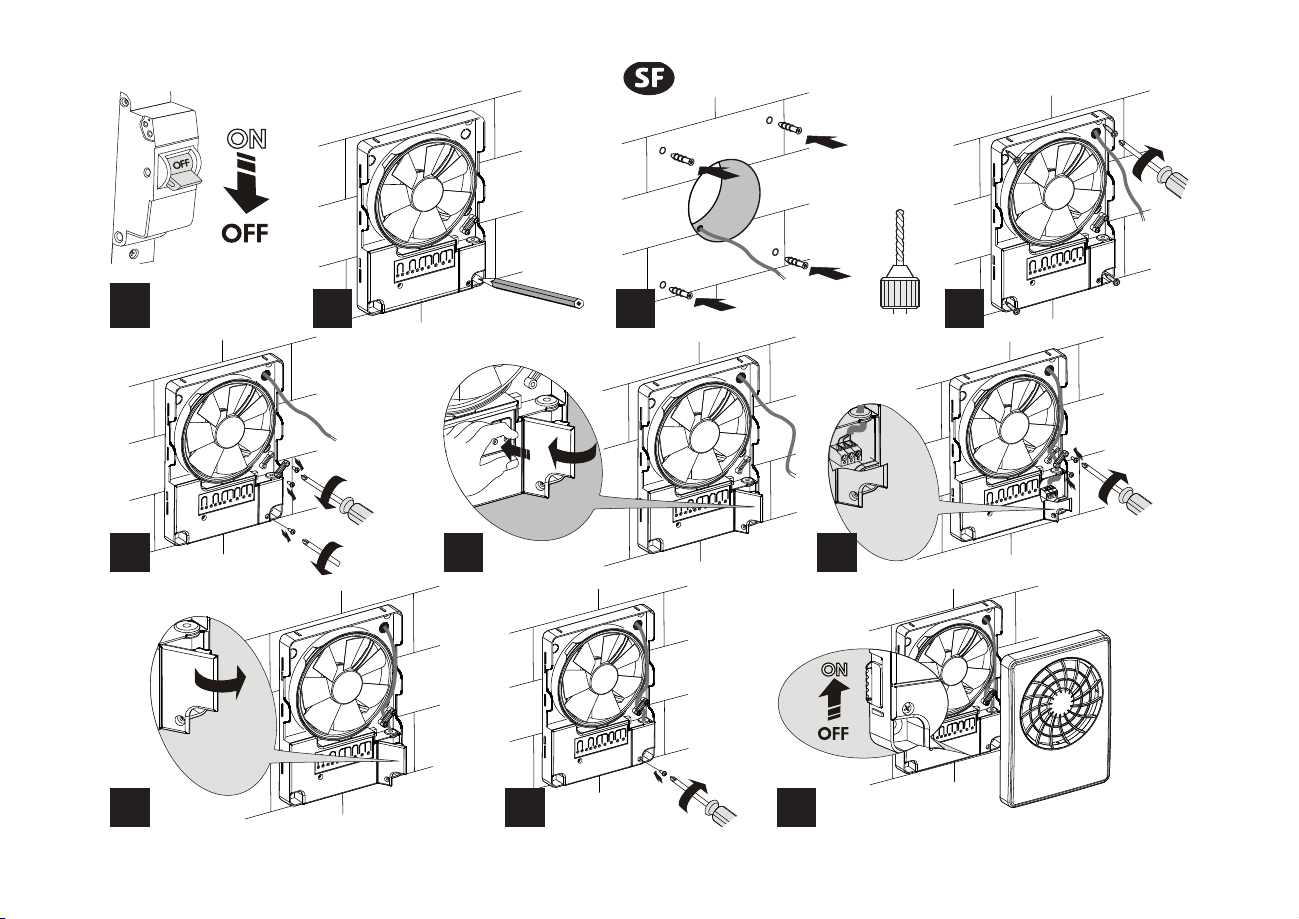

1. Elektrisk tilkopling skal utføres av autorisert in­stallatør i henhold til koplingsskjema.
2. Skjær ut et hull i veggen som er litt større enn stussens diameter.
3. Tilpass en veggjennomføring/kanal mellom utvendig og innvendig åpning. Gjennomføringen skal ha et svakt fall mot yttervegg slik at evt. kondens renner ut.
4. Ta av frontdeksel ved å vippe fronten over sneppfestene i bunn eller topp. Fig 4.
5. Viften har tre utstansinger for kabelgjennomføring. Skjær ut den som passer installasjonen. Fig 5.
6. Følg anvisningene på neste side.
Fig. 1
Fig. 2
Fig. 4 Fig. 5
Fig. 3
4
Page 5
1
432
5
8
76
109
5
Page 6

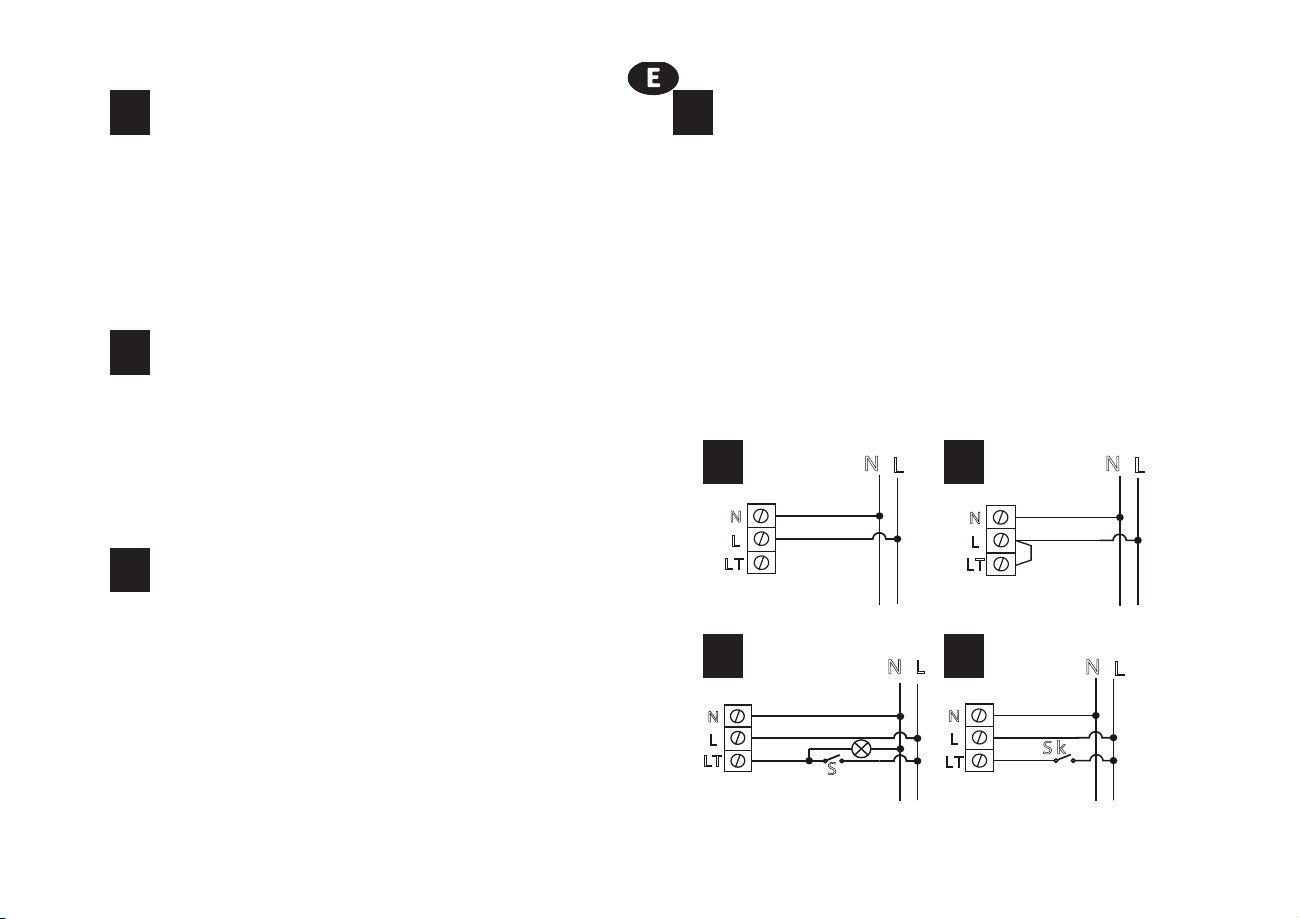

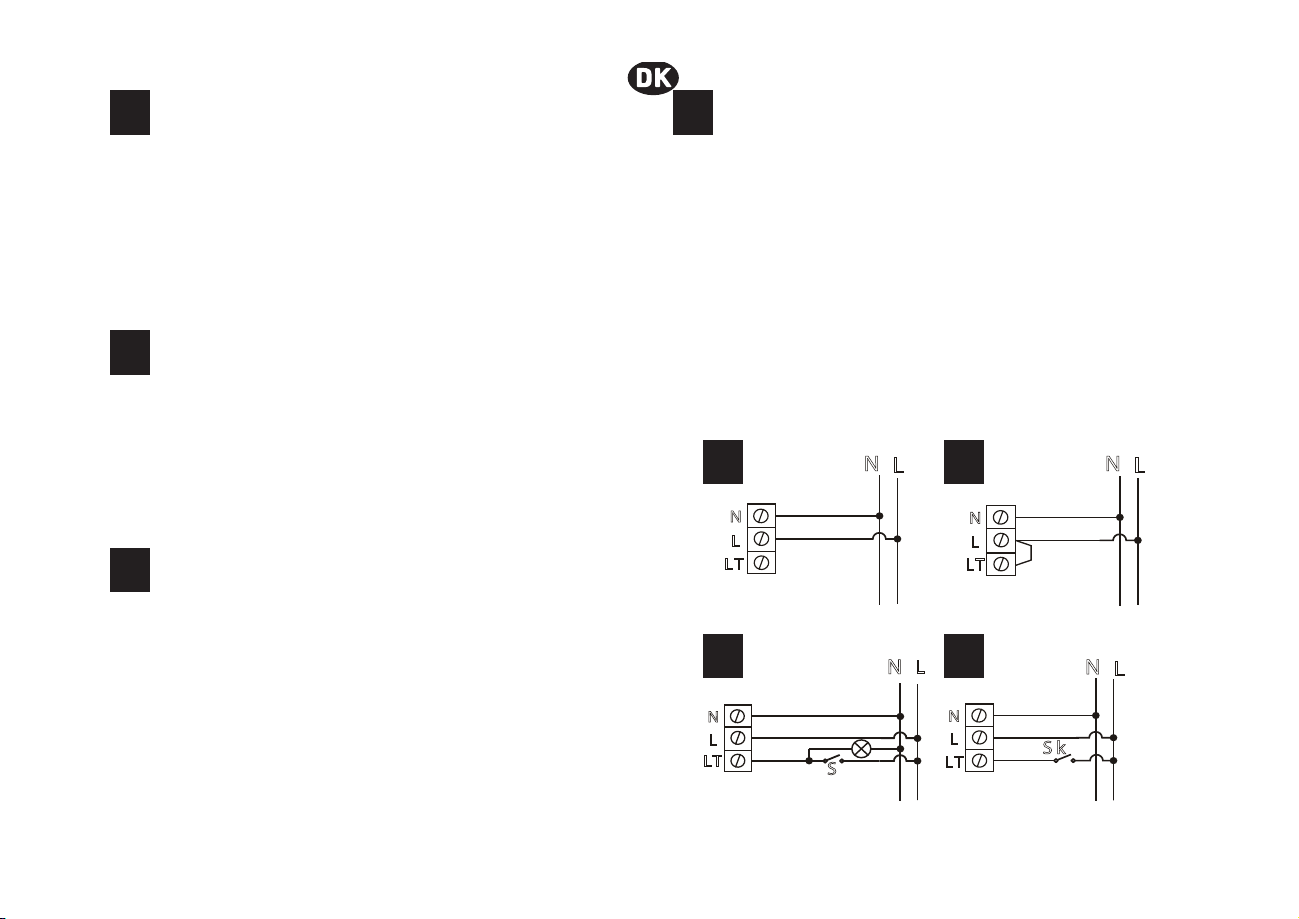

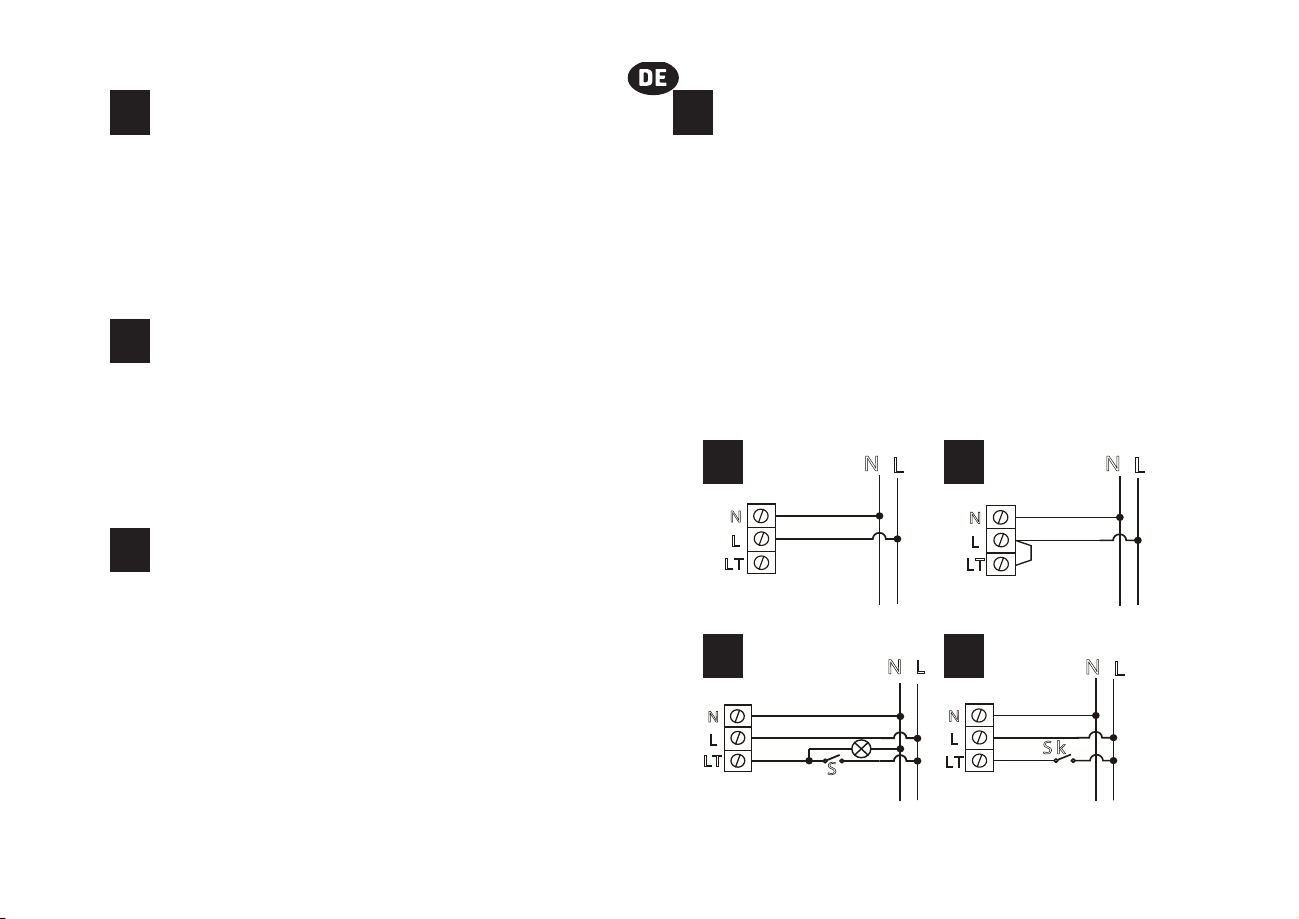

Koblingsskjema 1 - STANDBY modus
1
Viften er i standby og går ikke. Aktiveres 24 Hours modus så går viften kontinuerlig på laveste hastighet. Når fuktigheten stiger starter viften i MAX modus (standard instilling), eller i SILENT modus (endret av bruker). Når fuktigheten er ventilert ut går viften tilbake til standby eller 24 Hours modus.
Koblingsskjema 2 - SILENT modus
2
Viften går kontinuerlig i SILENT modus. 24 Hours modus kan ikke aktiveres. Når fuktigheten stiger starter viften i MAX modus (standard innstilling), eller fortsetter i SILENT modus (endret av bruker). Når fuktigheten er ventilert ut går viften tilbake til SILENT modus.
Koblingsskjema 3 - Ekstern bryter
3
LT kontakt er tilkoblet ekstern bryter/lysbryter.
Viften er i standby og går ikke. Aktiveres 24 Hours modus så går viften kontinuerlig på laveste hastighet. Den eksterne bryteren aktiverer viften som starter i SILENT modus. Når bryteres slås av går viften tilbake til standby. Når fuktigheten stiger starter viften i MAX modus (standard innstilling), eller i SILENT modus (endret av bruker). Når fuktigheten er ventilert ut går viften tilbake til standby eller 24 Hours modus.
Koblingsskjema 4 - Pulsbryter
4
LT kontakt er tilkoblet pulsbryter som aktiveres når dør til rommet åpnes.
Viften er i standby og går ikke. Aktiveres 24 Hours modus så går viften kontinuerlig på laveste hastighet. Pulsbryter aktiverer viften som starter i SILENT modus og går iht TIMER-innstilt ettergangstid. Når fuktigheten stiger starter viften i MAX modus (standard innstilling), eller i SILENT modus (endret av bruker). Når fuktigheten er ventilert ut går viften tilbake til standby eller 24 Hours modus.
N
L
N
L
LT
1
N L
LT
3
N L
N
L
N
S
2
N L
LT
4
L
N L
LT
Sk
6
Page 7
Innstillinger
Viften er fabrikkinnstilt og klar til bruk og krever ingen ekstra innstillinger. Er det behov for justeringer gjøres dette på viftens kontrollpanel eller på medfølgende fjernkontroll. Fjernkontrollens rekkevidde er 3 meter. Rett vinkel mot viften gir best signaler. Mottatt signal bekreftes med et lydsignal. I tilfelle signal uteblir så gå nærmere og prøv på nytt.
SILENT modus hastighetsregulering
Trykk på bryter “3CP” og “4CP” på viftens kontrollpanel, eller bryter “4RC” på fjernkontrollen. For å se innstilt hastighet trykk en gang på brytere “3CP”, “4CP” eller “4RC”.
MAX Modus hastighetsregulering
Trykk og hold bryter “7CP” og så trykk “3CP” og “4CP” på viftens kontrollpanel, eller “5RC” på fjernkontrollen. For å se innstilt hastighet trykk og hold “7CP” og så trykk en gang på “3CP” eller “4CP” samtidig. For å se innstilt hastighet med fjernkontrollen trykk “5RC”.
Valg av modus for fuktavtrekk
Som standard er avtrekksmodus MAX modus. Endring av modus mellom SILENT og MAX kan gjøres ved å trykke inn bryter “1CP” på kontrollpanelet, eller på fjernkontrollens brytere “2RC” (SILENT) og “3RC” (MAX). MAX modus gir best avtrekk. SILENT modus gir lavest lyd. For å se innstilt modus trykk bryter “1CP” en gang.
1C P
2C P
1R C
2RC
4RC
6RC
8RC
9RC
10RC
SILENT MAX
SILENT
ON/OFF
MOVE
ON/OFF
24 H
3C P
TIMER SETTINGS
TEMPERATURE SETTINGS
PAUSE
4C P
5C P
6C P
7C P
5RC
MAX
3RC
7RC
11RC
7
Page 8
Justering av timer for fuktavtrekk
Når fukt er ventilert ut og nivå er stabilisert fortsetter viften å gå iht timerens innstiling før den går tilbake til foregående modus. Stabilisering av luftfuktighet er definert som en fuktendring på maks 3% i løpet av 5 minutter. Fabrikkinnstilling er 30 minutter. Hvis fuktigheten øker mindre enn 20% i løpet av 10 minutter endres ettergangstiden til 15 minutter. Justering av timer: Trykk og hold bryter “7CP” og velg tid med “2CP” på viftens kontrollpanel. Denne justeringen er ikke mulig fra fjernkontrollen. For å se innstilt ettergangstid trykk og hold “7CP” og trykk “2CP” en gang.
Timer for ettergangstid
Timeren styrer hvor lenge viften går etter at den er aktivert av en ekstern bryter. Når bryter sluttes går viften iht innstilt ettergangstid før den går tilbake til foregående modus. Fabrikkinnstilling er 5 minutter. Justering av timer: Velg ettergangstid med bryter “2CP” på kontrollpanelet, eller “9RC” (5, 15,
30) på fjernkontrollen.
Trykk “2CP” på kontrollpanelet en gang for å se innstilt tid.

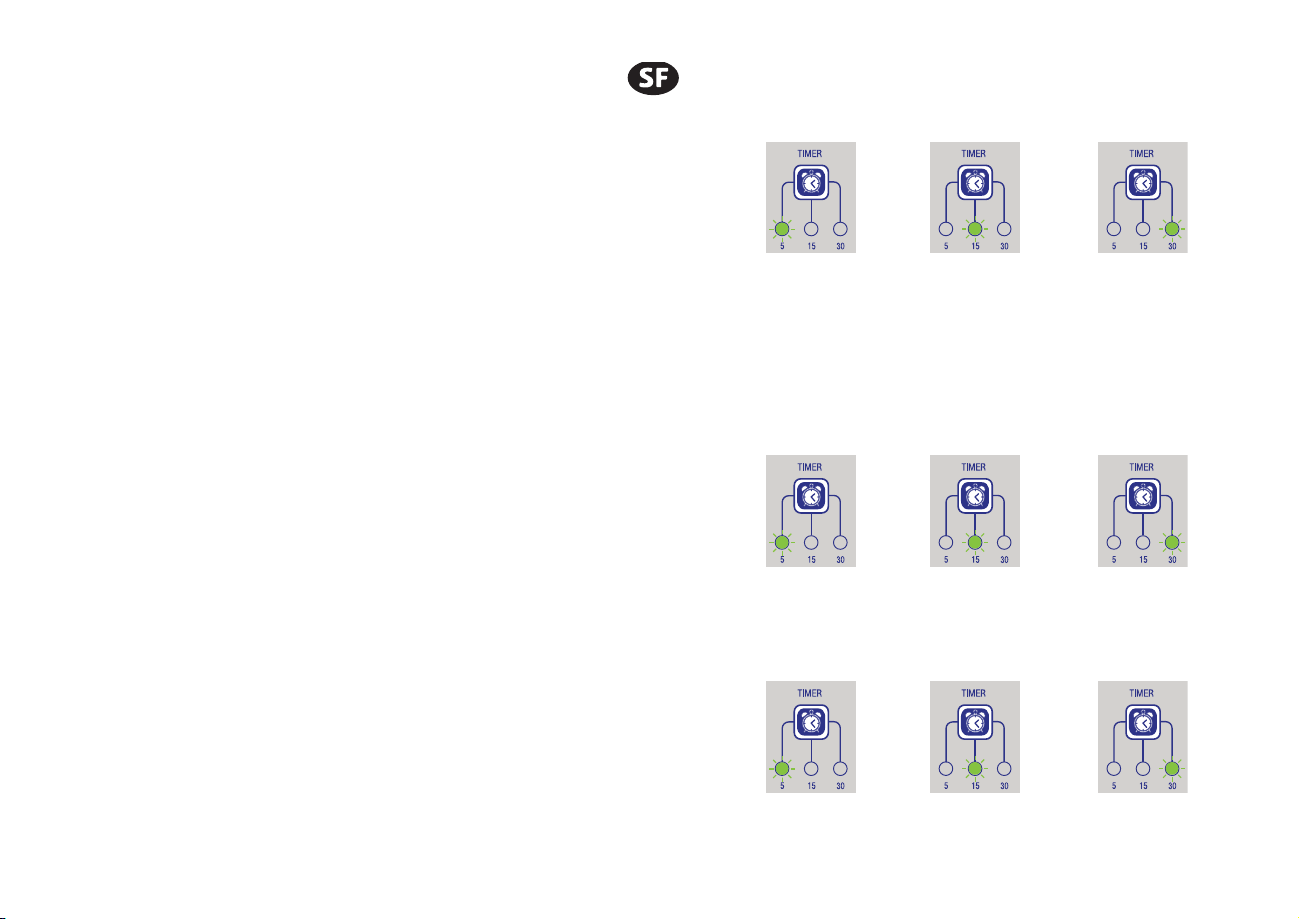

Timer for forsinket start
Timer gjør at viften starter en definert tid etter at den har blitt aktivert av en ekstern bryter eller den interne fuktsensoren. Ved kortere opphold i rommet kan dette være hensiktsmessig. Fabrikkinnstilling er 0 minutter. Justering av timer: Trykk og hold bryter “5CP” og velg tid med “2CP” på kontrollpanelet, eller trykk “8RC” (0,2,5) på fjernkontrollen. Trykk og hold “5CP” og trykk “2CP” en gang på kontrollpanelet for å se innstilt tid.
30 minutter 60 minutter45 minutter
5 minutter 30 minutter15 minutter
0 minutter 5 minutter2 minutter
8
Page 9
Kontinuerlig ventilasjonsmodus
(24 Hours) Viften går kontinuerlig på laveste hastighet inntil den aktiveres av fuktsensoren eller en ekstern bryter. Aktivering: Trykk på bryter “6CP” på kontrollpanelet, eller “10RC” på fjernkontrollen. Funksjonen er ikke tilgjengelig ved tilkopling etter koblingsskjema 2.
Pause
Funksjonen kan kun aktiveres med fjernkontrollen. Ved å trykke på bryter “7RC” så stopper viften i 45 minutter, eller inntil bryter “7RC” trykkes inn en gang til.
Av/på
Funksjonen kan kun aktiveres med fjernkontrollen. Viften skrus av med bryter “1RC”. Viften reagerer da ikke på signaler fra fuktsensoren eller eksterne brytere. Intervallventilasjon forblir på og etter 15 timer vil viften ventilere i 2 timer.
Intervallventilasjon
Automatisk funksjon. Kan ikke justeres eller slås av. Starter hver 15. time og går i 2 timer hvor den ventilerer ca 70 m³/h. Mottar viften signal fra fuktsensor eller en ekstern bryter i denne perioden vil den aktiveres som normalt.

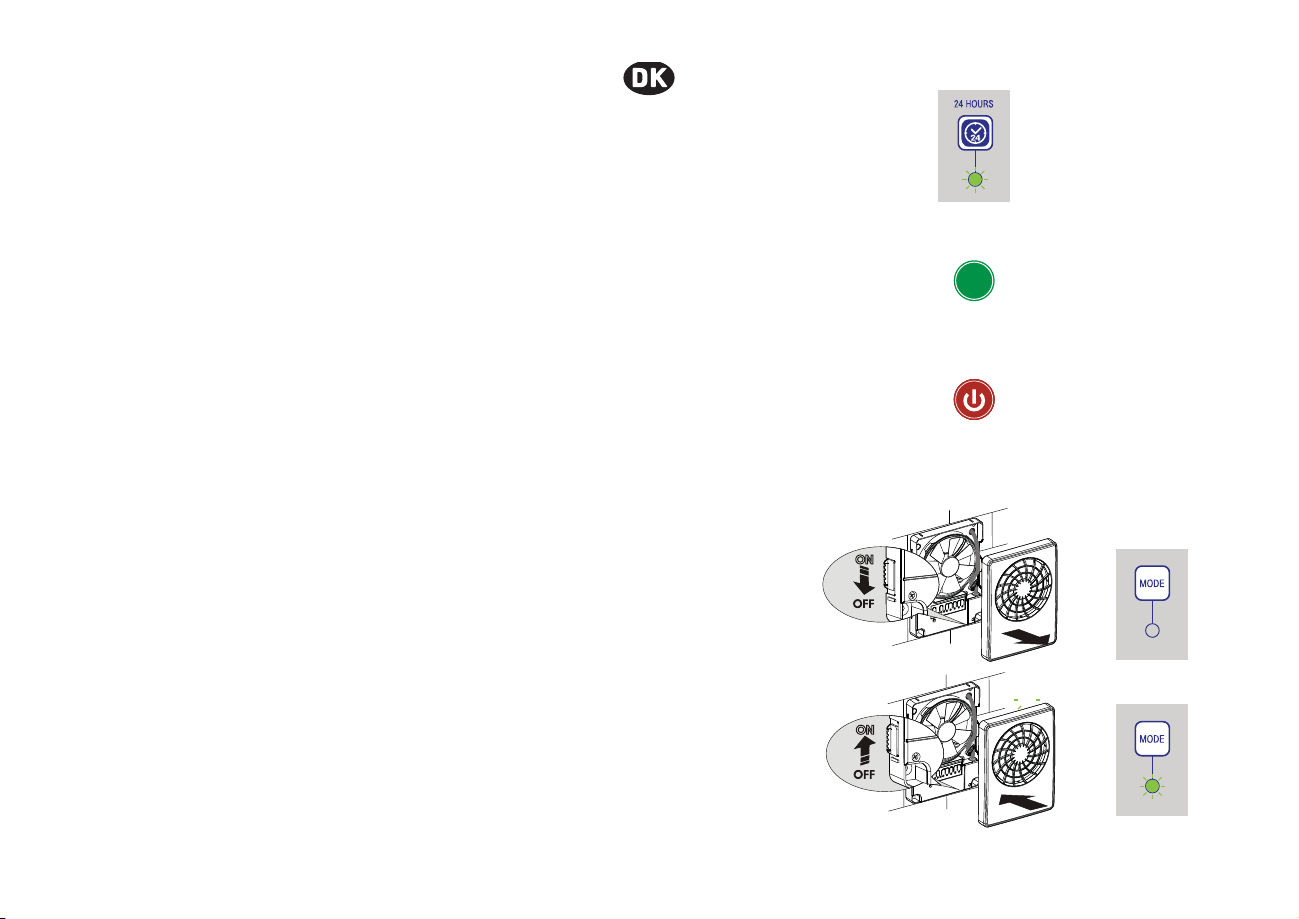

Reset av fabrikkinnstillinger
På viftens ytterside finnes den integrerte allpolige strømbryteren. Skru viften av med denne bryteren. Trykk og hold inne bryter “MODE” på viftens kontrollpanel og samtidig skru på viften med strømbryteren. Når viften starter hold bryter “MODE” inne i ca. 5 sekunder inntil lyset under stopper å blinke grønt.
PAUSE
9
Page 10
Fabrikkinnstilling (Ø100/125)
Standby modus 0 m³/h 24 Hours modus 33/40 m³/h Hastighet Silent modus Trinn 10 Hastighet Max modus Trinn 6 Fuktavtrekk Max modus Timer ettergangstid 5 minutter Timer forsinket start 0 minutter Timer fuktavtrekk 30 minutter

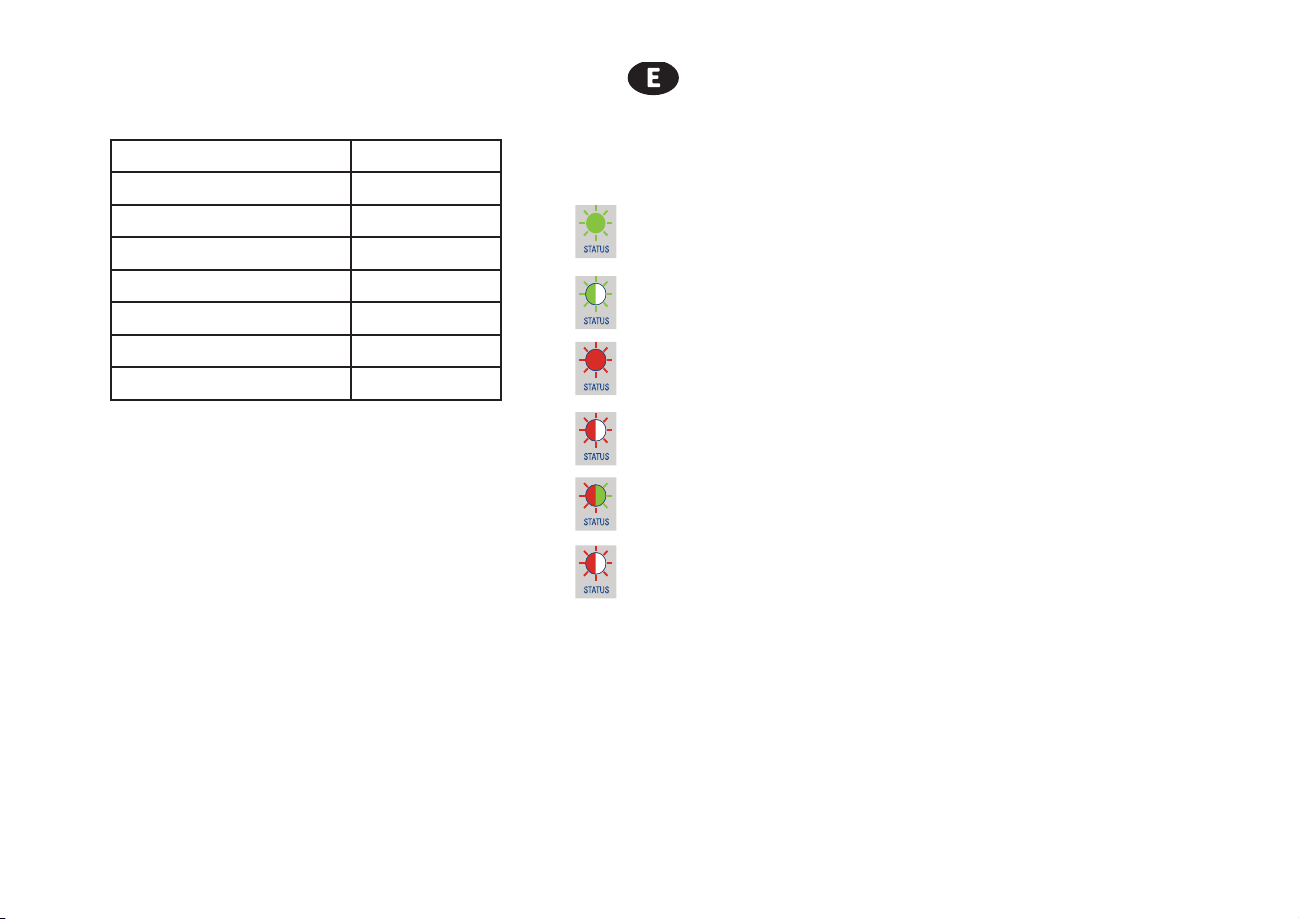

Driftssignaler
Viftens driftsstatus vises på kontrollpanelet under bryter merket “STATUS” (5CP).
Grønt lys - aktivert av en ekstern bryter
Grønt blink hvert 2 sekund - viften er i stanby
Rødt lys - 24 Hours mode
Rødt blink hvert 2. sekund - aktivert av fuktsensoren.
Rødt og grønt blink hvert 2. sekund - Intervallventilasjon aktivert
Rødt blink to ganger pr sekund - Forsinket start aktivert
10
Page 11

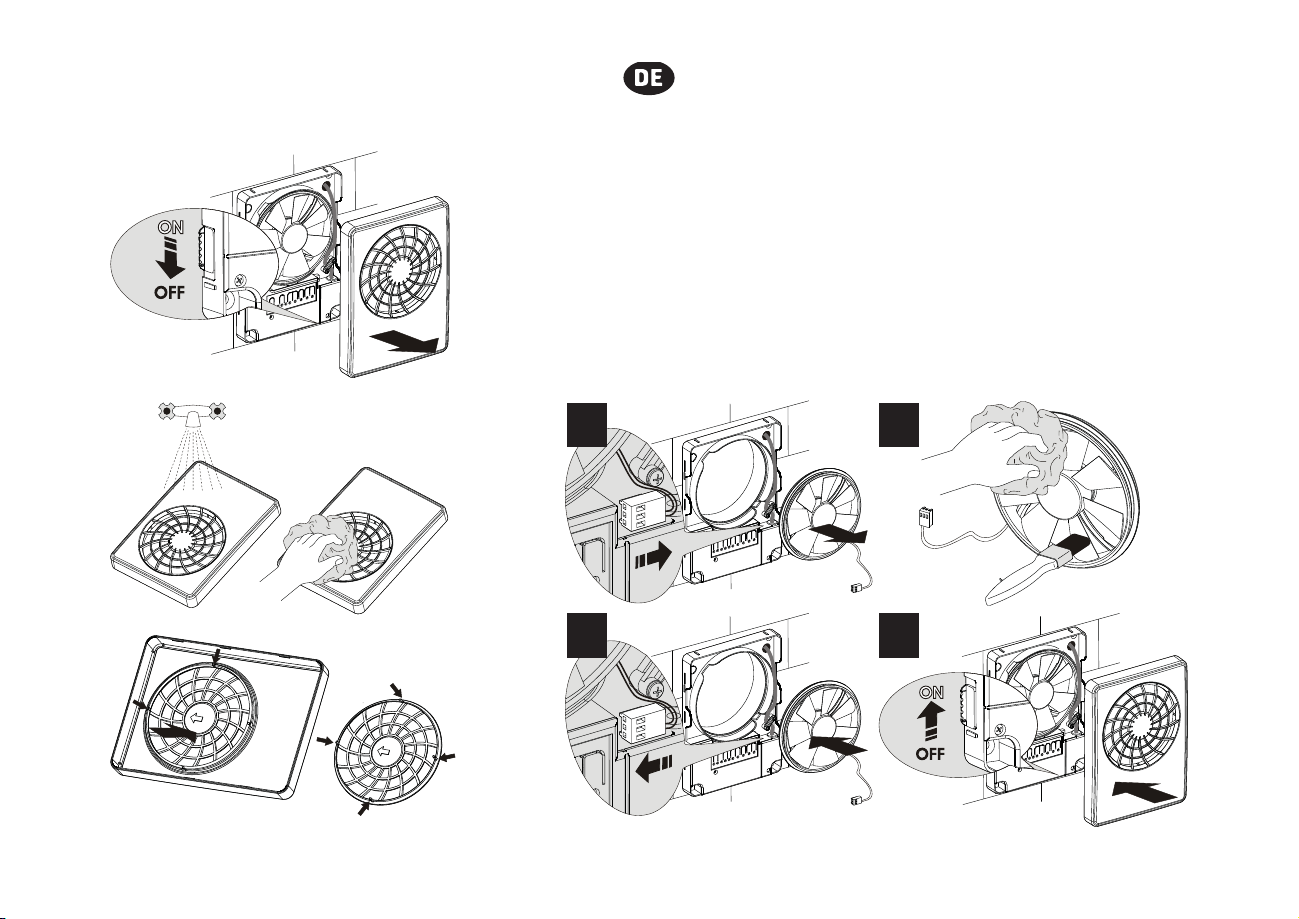

Vedlikehold
Koble fra strømnettet før vedlikehold. Vedlikehold innebærer regelmessig fjerning av støv og smuss. Bruk myk klut fuktet i vann og såpe. Tørk av overflater etter vask. Unngå sprut på motor og kretskort. Det er også viktig å fjerne støv og smuss i kanal. Dette kan gjøres ved å ta ut viftehjul som vist i anvisningene nedenfor.
Batteri i fjernkontroll må byttes ved behov. Batteritype CR2025 3V
1
3
2
4
11
Page 12
Beskrivning
Fläkten är konstruerad för ventilation av våtrum, men kan även användas i andra typer av rum där man vill ha ventilation. Fläkten har en rad funktioner som beskrivs i denna bruksanvisning. Läs bruksanvisningen noggrant och spara den för senare bruk.
Denna apparat får inte användas av små barn eller person-
!
er med nedsatt fysisk eller psykisk förmåga eller som inte har erfarenhet av eller känner till användningen av appa­raten om de inte får undervisning eller är under tillsyn eller instrueras i användningen av apparaten av en ansvarig person. Se till att barn inte leker med apparaten.
Elinstallation ska utföras av auktoriserad
!
installatör
Produkten får inte behandlas som hushållsavfall, utan den ska lämnas där man återvinner elektrisk och elektronisk utrustning.
Försäkran om överensstämmelse
Denna försäkran bekräftar att produkten uppfyller kraven i följande direktiv/standarder: EN 55014-1: 2006 EN 55014-2: 1997 EN 60335-2-80: 2003 EN 61000-3-2: 2006 EN 61000-3-3: 2008 EN 62233: 2008
Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar. Vi tar också förbehåll för eventuella tryckfel som kan uppstå.
Innehåll Förpackningen består av:
 =cbkÆ(jk%  =aiibfekifccÆ(jk%  Jkfj¥(''ddÆ(jk%  Jkfj¥(),ddÆ(jk%  JbilmjXkjÆ(jk%  9ilbjXem`je`e^Æ(jk%
Funktioner
Silent-läge och Max-läge
Automatisk fuktstyrning
24 Hours-läge
Timer för eftergångstid
Timer för fördröjd start
Hastighetsreglering
Intervallventilation
PAUSE
Pausfunktion
12
Page 13
Tekniska data
mϹ/h
Ø Speed dB(A) 3m Pa Max Min - Max
24 Hours 17 33 -
100 mm
Silent 22 19 74 58 - 74
Max 31 31 91 66 - 91
100-240 V / 50-60 Hz 3,8 W 0,03 A
125 mm
24 Hours 17 40 -
Silent 21 20 90 69 - 90
Max 32 32 115 87 - 115
220 RPM IP 44 0,35 Kg
Omgivningstemperatur +1° - +45°C
Fläkten har fyra driftlägen: STANDBY - Fläkten är av tills den mottar signal från fuktsensorn eller en extern brytare.
24 HOURS - Ventilation dygnet runt på minimal hastighet. När fuktighetsnivån ökar går fläkten över till Max-läget (som standard) eller till Silent-läget (ändrat av användare). Fläkten går till Silent-läge på signal från en extern brytare om denna är inkopplad.
SILENT - Tystgående driftläge med hastighetsreglering i tio steg. Kan aktiveras av en extern brytare eller fläktens fukt sensor.
MAX - Maxhastighet med tiostegsreglering. Aktiveras som standard av fläktens fuktsensor när luftfuktigheten ökar.
13
Page 14
Montering
För att uppnå bästa möjliga resultat bör fläkten monteras så högt som möjligt på väggen. Fläkten är dubbelisolerad och behöver inte jord. Bör monteras så långt från friskluftsintaget som möjligt för att uppnå bästa möjliga luftgenomströmning i rummet. Den nya luften tillförs antingen direkt utifrån genom väggventil eller från intilliggande rum, t.ex. genom galler eller spalt i dörren.
Fläkten kan monteras både horisontellt och vertikalt. Fig. 1.
Fläkten har en integrerad strömbrytare. Fig. 2. (Brytaren har allpoligt brott, 2 mm kontaktavstånd).
Fläkten är utformad för montering i rund kanal med dimensionen Ø 100 mm och Ø 125 mm. Välj medföljande stos efter behov. Fig. 3. Fläkten kan även monteras utan stos över öppningen om denna avviker från dessa dimensioner.
1. Elanslutning ska utföras av auktoriserad installatör i enlighet med kopplingsschema.
2. Skär ut ett hål i väggen som är lite större än stosens diameter.
3. Anpassa en väggenomföring/kanal mellan utvändig och invändig öppning. Genomföringen ska ha ett svagt fall mot ytterväggen så att eventuell kondens rinner ut.
4. Ta av frontlocket genom att vippa fronten över snäpp­fästena i botten eller toppen. Fig. 4.
5. Fläkten har tre utstansningar för kabelgenomföring. Skär ut den som passar installationen. Fig. 5.
6. Följ anvisningarna på nästa sida.
Fig. 1
Fig. 2
Fig. 4 Fig. 5
Fig. 3
14
Page 15
1
432
5
8
76
109
15
Page 16
Kopplingsschema 1 – STANDBY-läge
1
Fläkten är i standby och går inte. Om 24 Hours-läge aktiveras, går fläkten kontinuerligt på den lägsta hastigheten. När fuktigheten stiger startar fläkten i MAX-läge (standardinställning) eller i SILENT-läge (ändrat av användaren). När fuktigheten har ventilerats ut går fläkten tillbaka till standby eller 24 Hours-läge.
Kopplingsschema 2 – SILENT-läge
2
Fläkten går kontinuerligt i SILENT-läge. 24 Hours-läge kan inte aktiveras. När fuktigheten stiger startar fläkten i MAX-läge (standardinställning) eller fortsätter i SILENT-läge (ändrat av användaren). När fuktigheten har ventilerats ut går fläkten tillbaka till SILENT-läge.
Kopplingsschema 3 – extern brytare
3
LT-kontakt är ansluten till extern brytare/ljusbrytare.
Fläkten är i standby och går inte. Om 24 Hours-läge aktiveras, går fläkten kontinuerligt på den lägsta hastigheten. Den externa brytaren aktiverar fläkten som startar i SILENT­läge. När brytaren slås av går fläkten tillbaka till standby. När fuktigheten stiger startar fläkten i MAX-läge (standardinställning) eller i SILENT-läge (ändrat av användaren). När fuktigheten har ventilerats ut går fläkten tillbaka till standby eller 24 Hours-läge.
Kopplingsschema 4 – pulsbrytare
4
LT-kontakt är ansluten till pulsbrytare som aktiveras när en dörr till rummet öppnas.
Fläkten är i standby och går inte. Om 24 Hours-läge aktiveras, går fläkten kontinuerligt på den lägsta hastigheten. Pulsbrytaren aktiverar fläkten som startar i SILENT-läge och går enligt timerinställd eftergångstid. När fuktigheten stiger startar fläkten i MAX-läge (standardinställning) eller i SILENT-läge (ändrat av användaren). När fuktigheten har ventilerats ut går fläkten tillbaka till standby eller 24 Hours­läge.
N
L
N
L
LT
1
N L
LT
3
N L
N
L
N
S
2
N L
LT
4
L
N L
LT
Sk
16
Page 17
Inställningar
Fläkten är fabriksinställd och färdig att användas och kräver inga extra inställningar. Om justeringar behövs görs dessa på fläktens kontrollpanel eller på medföljande fjärrkontroll. Fjärrkontrollens räckvidd är 3 meter. Rät vinkel mot fläkten ger bäst signaler. Mottagen signal bekräftas med en ljudsignal. Om signal uteblir går du närmare och försöker igen.
SILENT-lägets hastighetsreglering
Tryck på brytaren ”3CP” och ”4CP” på fläktens kontrollpanel eller brytaren ”4RC” på fjärrkontrollen. För att se inställd hastighet trycker du en gång på brytaren ”3CP”, ”4CP” eller ”4RC”.
MAX-lägets hastighetsreglering
Tryck på och håll in brytaren ”7CP” och tryck på ”3CP” och ”4CP” på fläktens kontrollpanel eller ”5RC” på fjärrkontrollen. För att se inställd hastighet trycker du på och håller in ”7CP” och trycker en gång på ”3CP” eller ”4CP” samtidigt. Tryck på ”5RC” för att se inställd hastighet med fjärrkontrollen.
Val av läge för fuktventilation
Standard är frånluftsläget MAX-läget. Ändring av läge mellan SILENT och MAX kan göras genom att trycka in brytaren ”1CP” på kontrollpanelen eller på fjärrkontrollens brytare ”2RC” (SILENT) och ”3RC” (MAX). MAX-läge ger bäst frånluft. SILENT-läge ger lägst ljud. Tryck en gång på brytaren ”1CP” för att se inställt läge.
1C P
2C P
1R C
2RC
4RC
6RC
8RC
9RC
10RC
SILENT MAX
SILENT
ON/OFF
MOVE
ON/OFF
24 H
3C P
TIMER SETTINGS
TEMPERATURE SETTINGS
PAUSE
4C P
5C P
6C P
7C P
5RC
MAX
3RC
7RC
11RC
17
Page 18
Justering av timer för fuktventilation
När fukt har ventilerats ut och nivån är stabiliserad fortsätter fläkten att gå enligt timerns inställning innan den går tillbaka till föregående läge. Stabilisering av luftfuktighet är definierad som en fuktändring på högst 3 % under 5 minuter. Fabriksinställningen är 30 minuter. Om fuktigheten ökar mindre än 20 % under 10 minuter ändras eftergångstiden till 15 minuter. Justering av timer: Tryck på och håll in brytaren ”7CP” och välj tid med ”2CP” på fläktens kontrollpanel. Denna justering är inte möjlig från fjärrkontrollen. För att se inställd eftergångstid trycker du på och håller in ”7CP” och trycker på ”2CP” en gång.
Timer för eftergångstid
Timern styr hur länge fläkten går efter att den har aktiverats av en extern brytare. När brytaren sluts går fläkten enligt inställd eftergångstid innan den går tillbaka till föregående läge. Fabriksinställningen är 5 minuter. Justering av timer: Välj eftergångstid med brytaren ”2CP” på kontrollpanelen eller ”9RC” (5, 15,
30) på fjärrkontrollen.
Tryck på ”2CP” på kontrollpanelen en gång för att se inställd tid.
Timer för fördröjd start
Timern gör att fläkten startar en definierad tid efter att den har aktiverats av en extern brytare eller den interna fuktsensorn. Detta kan vara lämpligt vid kortare vistelse i rummet. Fabriksinställningen är 0 minuter. Justering av timer: Tryck på och håll in brytaren ”5CP” och välj tid med ”2CP” på kontrollpanelen eller tryck på ”8RC” (0,2,5) på fjärrkontrollen. Tryck på och håll in ”5CP” och tryck på ”2CP” en gång på kontrollpanelen för att se inställd tid.
30 minuter 60 minuter45 minuter
5 minuter 30 minuter15 minuter
0 minuter 5 minuter2 minuter
18
Page 19
Kontinuerligt ventilationsläge
(24 Hours) Fläkten går kontinuerligt på den lägsta hastigheten tills den aktiveras av fuktsensorn eller en extern brytare. Aktivering: Tryck på brytaren ”6CP” på kontrollpanelen eller ”10RC” på fjärrkontrollen. Funktionen är inte tillgänglig vid inkoppling enligt kopplingsschema 2.
Paus
Funktionen kan endast aktiveras med fjärrkontrollen. Genom att trycka på brytaren ”7RC” stannar fläkten i 45 minuter eller tills brytaren ”7RC” trycks in en gång till.
Av/på
Funktionen kan endast aktiveras med fjärrkontrollen. Fläkten stängs av med brytaren ”1RC”. Fläkten reagerar då inte på signaler från fuktsensorn eller externa brytare. Intervallventilation förblir på och efter 15 timmar kommer fläkten att ventilera i 2 timmar.
Intervallventilation
Automatisk funktion. Kan inte justeras eller stängas av. Startar var 15:e timme och går i 2 timmar då den ventilerar ca 70 m³/h. Mottar fläkten signal från fuktsensorn eller en extern brytare under denna period kommer den att aktiveras som vanligt.
Återställning av fabriksinställningar
På fläktens yttersida finns den integrerade allpoliga strömbrytaren. Stäng av fläkten med denna brytare. Tryck på och håll in brytaren ”MODE” på fläktens kontrollpanel och sätt samtidigt på fläkten med strömbrytaren. När fläkten startar håller du in brytaren ”MODE” i ca 5 sekunder tills ljuset under slutar blinka grönt.
PAUSE
19
Page 20
Fabrikkinnstilling (Ø100/125)
Standby läge 0 m³/h 24 Hours läge 33/40 m³/h Hastighet Silent läge Steg 10 Hastighet Max läge Steg 6 Fuktventilation Max Timer eftergångstid 5 minuter Timer fördröjd start 0 minuter Timer fuktventilation 30 minuter
Driftssignaler
Fläktens driftsstatus visas på kontrollpanelen under brytaren märkt ”STATUS” (5CP).
>iekcaljÆXbk`m\iX[Xm\e\ok\ieYipkXi\
>ieYc`ebe`e^mXiXeeXej\ble[ÆÕbk\ei`jkXe[Yp
 IkkcaljÆ)+?flij$c^\
I[Yc`ebe`e^mXiXeeXej\ble[ÆXbk`m\iX[Xm]lbkj\ejfie
I[fZ_^ieYc`ebe`e^mXiXeeXej\ble[Æ`ek\imXccm\ek`cXk`fe
aktiverad
I[Yc`ebe`e^km^e^\ig\ij\ble[Æ]i[ia[jkXikXbk`m\iX[
20
Page 21
Underhåll
Koppla från elnätet före underhåll. Underhåll innebär regelbunden borttagning av damm och smuts. Använd en mjuk trasa som har fuktas med vatten och såpa. Torka av ytor efter tvätt. Undvik att skvätta på motor och kretskort. Det är även viktigt att ta bort damm och smuts i kanalen. Detta kan göras genom att ta ut fläkthjul som visas i anvisningarna nedan.
Batteri i fjärrkontrollen måste bytas vid behov. Batterityp CR2025 3V
1
3
2
4
21
Page 22
Beskrivelse
Ventilatoren er konstrueret til ventilation i vådrum, men kan også anvendes i andre rum, hvor der er behov for ventilation. Ventilatoren har en række funktioner, som er beskrevet i denne vejledning. Læs vejledningen grundigt, og gem den til senere brug.
Dette apparat må ikke anvendes af børn eller personer
!
med nedsatte fysiske eller mentale evner eller manglende erfaring med og viden om brugen af apparatet, medmindre de modtager uddannelse, er under tilsyn eller instrueres i brugen af apparatet af en ansvarlig person. Sørg for, at børn ikke leger med apparatet.
Elektrisk tilslutning skal udføres af en autoriseret
!
installatør
Produktet må ikke bortskaffes som husholdningsaffald. Det skal derimod afleveres på en genbrugsstation med henblik på genvinding af elektrisk og elektronisk udstyr.
Overensstemmelseserklæring
Denne erklæring bekræfter, at produktet opfylder kravene i følgende direktiv/standarder: EN 55014-1: 2006 EN 55014-2: 1997 EN 60335-2-80: 2003 EN 61000-3-2: 2006 EN 61000-3-3: 2008 EN 62233: 2008
Vores produkter er under konstant udvikling, og vi forbeholder os derfor retten til ændringer. Vi tager ligeledes forbehold for eventuelle trykfejl, som måtte forekomme.
Indhold Pakken består af:
 M\ek`cXkfiÆ(jkb%  =a\ieY\ka\e`e^Æ(jkb%  Jkl[j¥(''ddÆ(jkb%  Jkl[j¥(),ddÆ(jkb%  Jbil\j´kÆ(jkb%  9il^\im\ac\[e`e^Æ(jkb%
Funktioner
Silent-modus og Max-modus
Automatisk fugtstyring
24 Hours-modus
Timer for efterløbstid
Timer for forsinket start
Hastighedsregulering
Intervalventilation
PAUSE
Pausefunktion
22
Page 23
Tekniske data
mϹ/h
Ø Speed dB(A) 3m Pa Max Min - Max
24 Hours 17 33 -
100 mm
Silent 22 19 74 58 - 74
Max 31 31 91 66 - 91
100-240 V / 50-60 Hz 3,8 W 0,03 A
125 mm
24 Hours 17 40 -
Silent 21 20 90 69 - 90
Max 32 32 115 87 - 115
220 RPM IP 44 0,35 Kg
Omgivelsestemperatur +1° - +45°C
Ventilatoren har fire driftsmodi: STANDBY - Ventilatoren er slukket, indtil den modtager signal fra fugtsensoren eller en ekstern kontakt.
24 HOURS - Døgnventilation på minimumshastighed. Når fugtniveauet øges, skifter ventilatoren til Max-modus (som standard) eller Silent-modus (ændret af brugeren). Ventilatoren skifter til Silent-modus ved signal fra den eksterne kontakt, hvis denne er tilkoblet.
SILENT - Støjsvag driftsmodus med ti-trins hastighedsregulering. Kan aktiveres med en ekstern kontakt eller ventilatorens fugtsensor.
MAX - Maksimumshastighed med ti-trins regulering. Aktiveres som standard af ventilatorens fugtsensor, når luftfugtigheden øges.
23
Page 24
Montering
Det bedste resultat opnås ved at montere ventilatoren højest muligt på væggen. Ventilatoren er dobbeltisoleret og kræver ikke jord. Skal monteres så langt fra friskluftindtaget som muligt for at sikre den bedst mulige luftgennemstrømning i rummet. Den friske luft tilføres enten direkte udefra via en vægventil eller fra et tilstødende rum, f.eks. gennem en rist i døren.
Ventilatoren kan monteres både horisontalt og vertikalt. Fig. 1. Ventilatoren har en integreret afbryder. Fig. 2.
(Afbryderen har alpolet funktion, 2 mm kontaktafstand). Ventilatoren er konstrueret til montering i runde kanaler med
dimensionerne Ø100 mm og Ø125 mm. Vælg medfølgende studser efter behov. Fig. 3. Ventilatoren kan også monteres uden studs over åbningen, hvis denne afviger fra disse dimensioner.
1. Elektrisk tilslutning skal udføres af en autoriseret
installatør i henhold til ledningsdiagrammet.
2. Skær et hul i væggen, som er lidt større end studsens
diameter.
3. Tilpas en væggennemføring/kanal mellen den udvendige
og den indvendige åbning. Gennemføringen skal have et svagt fald mod ydervæggen, så eventuel kondens løber ud.
4. Fjern frontdækslet ved at vippe fronten af snap-in-
låsene i bunden eller toppen. Fig. 4.
5. Ventilatoren har tre udstansninger tilkabelgennemføring.
Udskær den, der passer til installationen. Fig. 5.
6. Følg anvisningerne på næste side.
Fig. 1
Fig. 2
Fig. 4 Fig. 5
Fig. 3
24
Page 25

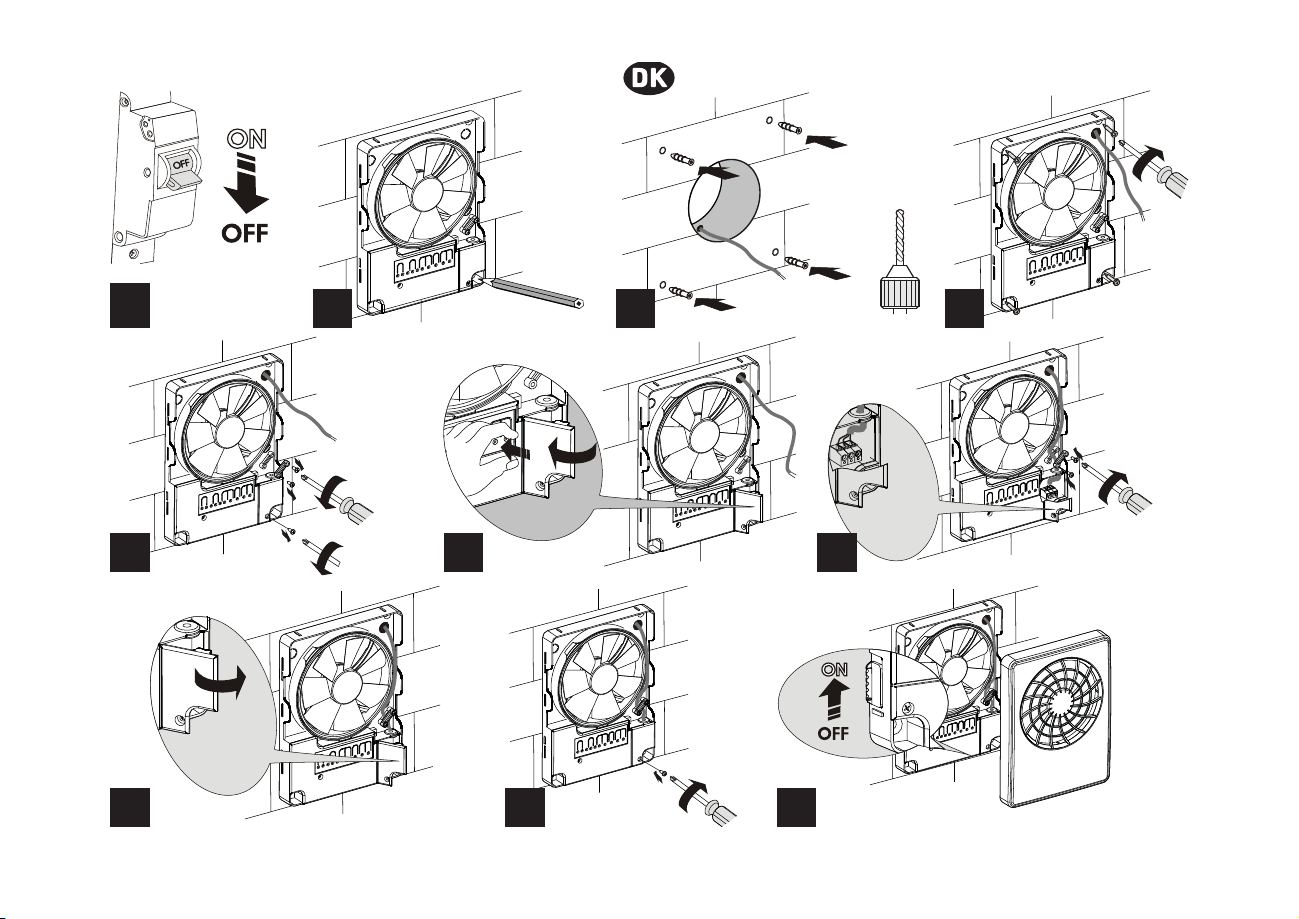

1
432
5
8
76
109
25
Page 26
Ledningsdiagram 1 – STANDBY-modus
1
Ventilatoren er i standby og kører ikke. Hvis 24 Hours-modus aktiveres, kører ventilatoren kontinuerligt ved laveste hastighed. Når fugtigheden stiger, starter ventilatoren i MAX-modus (standardindstilling) eller i SILENT-modus (ændret af brugeren). Når fugten er bortventileret, vender ventilatoren tilbage til standby- eller 24 Hours-modus.
Ledningsdiagram 2 – SILENT-modus
2
Ventilatoren kører kontinuerligt i SILENT-modus. 24 Hours-modus kan ikke aktiveres. Når fugtigheden stiger, starter ventilatoren i MAX-modus (standardindstilling) eller fortsætter i SILENT-modus (ændret af brugeren). Når fugten er bortventileret, vender ventilatoren tilbage til SILENT- modus.
Ledningsdiagram 3 – Ekstern kontakt
3
LT-kontakten er tilkoblet en ekstern kontakt/afbryder.
Ventilatoren er i standby og kører ikke. Hvis 24 Hours-modus aktiveres, kører ventilatoren kontinuerligt ved laveste hastighed. Ventilatoren aktiveres med den eksterne kontakt og starter i SILENT-modus. Når kontakten slås fra, vender ventilatoren tilbage til standby. Når fugtigheden stiger, starter ventilatoren i MAX-modus (standardindstilling) eller i SILENT-modus (ændret af brugeren). Når fugten er bortventileret, vender ventilatoren tilbage til standby eller 24 Hours-modus.
Ledningsdiagram 4 – Impulsafbryder
4
LT-kontakten er tilkoblet en impulsafbryder, som aktiveres, når døren til rummet åbnes.
Ventilatoren er i standby og kører ikke. Hvis 24 Hours-modus aktiveres, kører ventilatoren kontinuerligt ved laveste hastighed. Impulsafbryderen aktiverer ventilatoren, som starter i SILENT-modus og kører i den TIMER-indstillede efterløbstid. Når fugtigheden stiger, starter ventilatoren i MAX-modus (standardindstilling) eller SILENT-modus (ændret af brugeren). Når fugten er bortventileret, vender ventilatoren tilbage til standby eller 24 Hours-modus.
N
L
N
L
LT
1
N L
LT
3
N L
N
L
N
S
2
N L
LT
4
L
N L
LT
Sk
26
Page 27

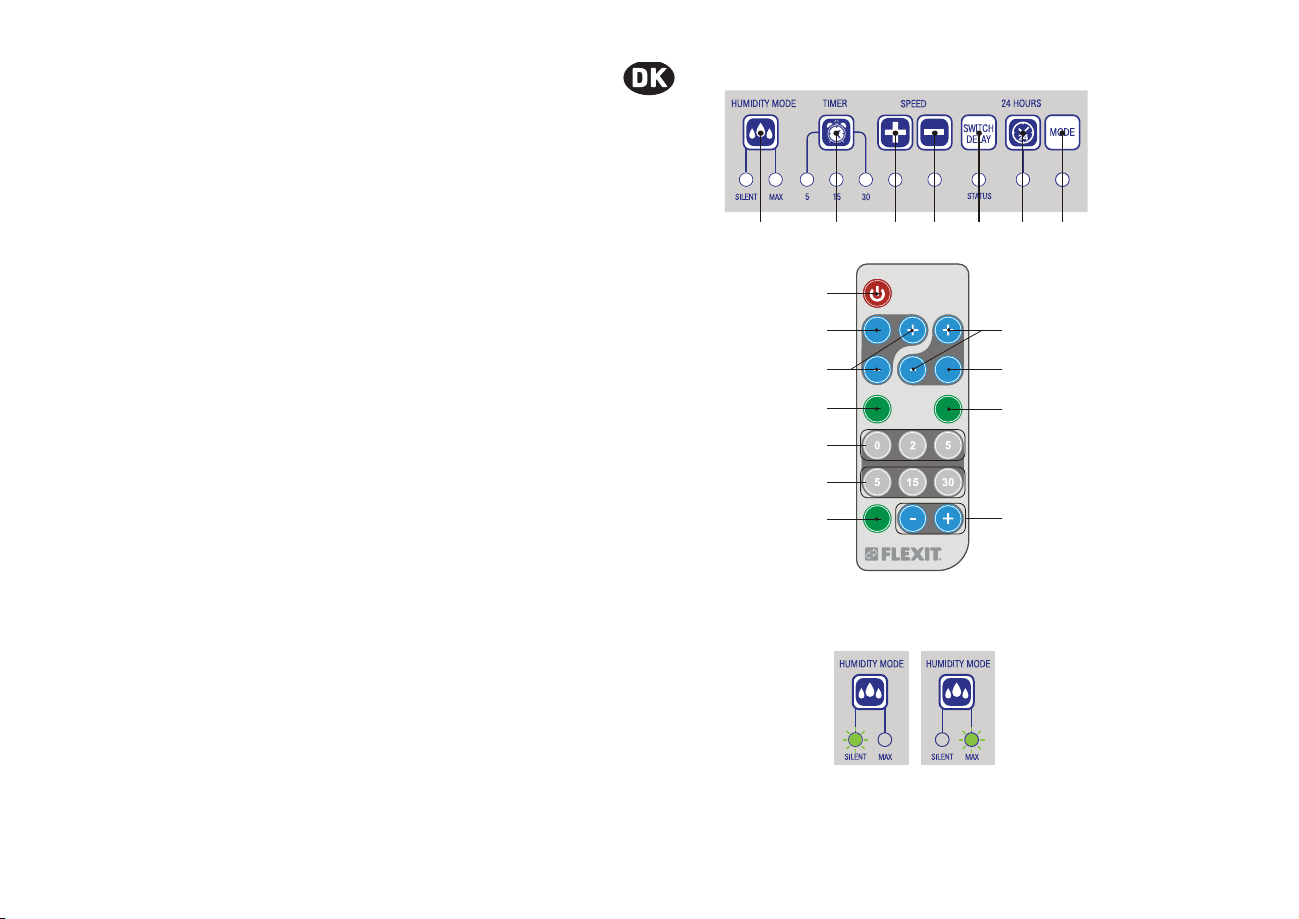

Indstillinger
Ventilatoren er fabriksindstillet og klar til brug, og den kræver
ingen ekstra indstillinger. Hvis der er behov for justeringer, sker dette på ventilatorens kontrolpanel eller på den medfølgende fjernbetjening. Fjernbetjeningen har en rækkevidde på tre meter. Den rette vinkel mod ventilatoren giver de bedste signaler. Et modtaget signal bekræftes med et lydsignal. Gå tættere på, og prøv igen, hvis signalet udebliver.
Hastighedsregulering i SILENT-modus
Tryk på knappen “3CP” og “4CP” på ventilatorens kontrolpanel eller knappen “4RC” på fjernbetjeningen. Tryk en gang på knappen “3CP”, “4CP” eller “4RC” for at se den indstillede hastighed.
Hastighedsregulering i MAX-modus
Hold knappen “7CP” inde, og tryk derefter på “3CP” og “4CP” på ventilatorens kontrolpanel eller “5RC” på fjernbetjeningen. Hold knappen “7CP” inde, og tryk derefter en gang på “3CP” eller “4CP” samtidig for at se den indstillede hastighed. Tryk på “5RC” på fjernbetjeningen for at se den indstillede hastighed.
Valg af modus til fugtudsugning
Udsugningsmodus er som standard MAX-modus. Ændring af modus mellem SILENT og MAX kan ske ved at trykke på knappen “1CP” på kontrolpanelet eller på knapperne “2RC” (SILENT) og “3RC” (MAX) på fjernbetjeningen. MAX-modus giver den bedste udsugning SILENT-modus er mest støjsvag. Tryk på knappen “1CP” en gang for at se den indstillede modus.
1C P
2C P
1R C
2RC
4RC
6RC
8RC
9RC
10RC
SILENT MAX
SILENT
ON/OFF
MOVE
ON/OFF
24 H
3C P
TIMER SETTINGS
TEMPERATURE SETTINGS
PAUSE
4C P
5C P
6C P
7C P
5RC
MAX
3RC
7RC
11RC
27
Page 28
Justering af timer til fugtudsugning
Når fugten er bortventileret og niveauet stabiliseret, fortsætter ventilatoren med at køre som indstillet på timeren, før den vender tilbage til den foregående modus. Stabilisering af luftfugtigheden er defineret som en fugtændring på maks. 3% i løbet af 5 minutter. Fabriksindstillingen er 30 minutter. Hvis fugten øges mindre end 20% i løbet af 10 minutter, ændres efterløbstiden til 15 minutter. Justering af timer: Hold knappen “7CP” inde, og vælg derefter tid med knappen “2CP” på ventilatorens kontrolpanel. Denne justering er ikke mulig med fjernbetjeningen. Hold knappen “7CP” inde, og tryk derefter på “2CP” en gang for at se den indstillede efterløbstid.
Timer for efterløbstid
Timeren styrer, hvor længe ventilatoren skal køre, efter den er aktiveret med en ekstern kontakt. Når der slukkes for kontakten, kører ventilatoren i den indstillede efterløbstid, før den vender tilbage til den foregående modus. Fabriksindstillingen er 5 minutter. Justering af timer: Vælg efterløbstiden med knappen “2CP” på kontrolpanelet eller “9RC” (5, 15, 30) på fjernbetjeningen. Tryk en gang på “2CP” på kontrolpanelet for at se den indstillede tid.
Timer for forsinket start
Timeren starter ventilatoren et fastlagt stykke tid efter, at den er aktiveret med en ekstern kontakt eller af den interne fugtsensor. Dette kan være hensigtsmæssigt ved kortere ophold i rummet. Fabriksindstillingen er 0 minutter. Justering af timer: Hold knappen “5CP” inde, og vælg derefter tid med “2CP” på kontrolpanelet, eller tryk på “8RC” (0,2,5) på fjernbetjeningen. Hold knappen “5CP” inde, og tryk derefter på “2CP” en gang på kontrolpanelet for at se den indstillede tid.
30 minutter 60 minutter45 minutter
5 minutter 30 minutter15 minutter
0 minutter 5 minutter2 minutter
28
Page 29
Kontinuerlig ventilationsmodus
(24 Hours) Ventilatoren kører kontinuerligt ved laveste hastighed, indtil den aktiveres af fugtsensoren eller en ekstern kontakt. Aktivering: Tryk på knappen “6CP” på kontrolpanelet eller “10RC” på fjernbetjeningen. Funktionen er ikke tilgængelig ved tilslutning efter ledningsdiagram 2.
Pause
Funktionen kan kun aktiveres med fjernbetjeningen. Tryk på knappen “7RC” for at stoppe ventilatoren i 45 minutter, eller indtil der trykkes på knappen “7RC” igen.
Til/fra
Funktionen kan kun aktiveres med fjernbetjeningen. Ventilatoren slukkes med knappen “1RC”. Derefter reagerer ventilatoren ikke på signaler fra fugtsensoren eller eksterne kontakter. Intervalventilation forbliver tændt, og efter 15 timer kører ventilatoren i to timer.
Intervalventilation
Automatisk funktion. Kan ikke justeres eller slås fra. Starter hver 15. time og kører i to timer, hvor den ventilerer ca. 70 m³/t. Hvis ventilatoren modtager signaler fra fugtsensoren eller en ekstern kontakt i denne periode, aktiveres den som normalt.
Nulstilling af fabriksindstillingerne
På ydersiden af ventilatoren findes den integrerede alpolede strømafbryder. Denne afbryder bruges til at slukke ventiltoren. Hold knappen “MODE” på ventilatorens kontrolpanel inde, og tænd samtidig for ventilatoren med strømafbryderen. Når ventilatoren starter, holdes knappen “MODE” inde i ca. 5 sekunder, indtil lampen nedenunder holder op med at blinke grønt.
PAUSE
29
Page 30

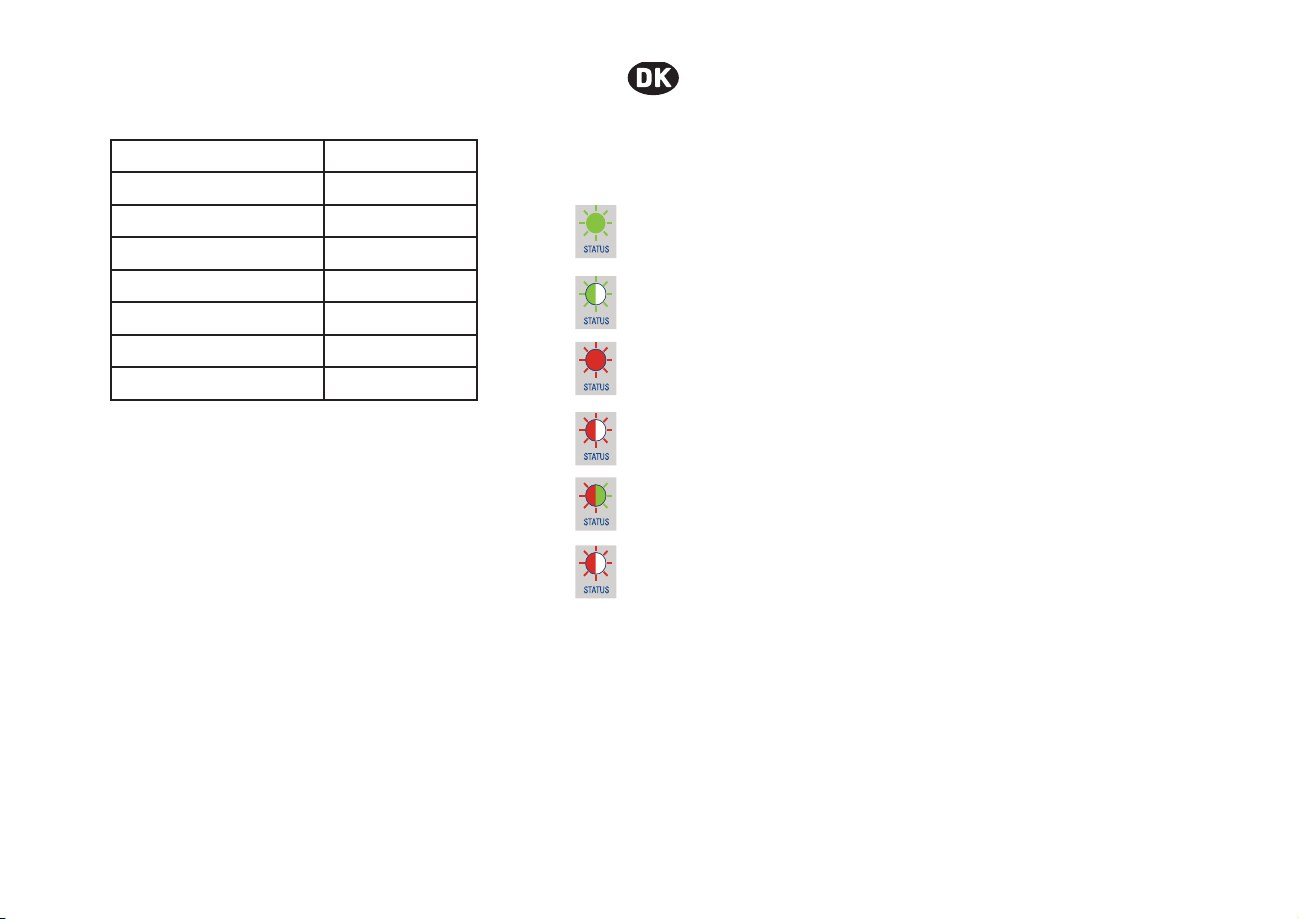

Fabriksindstilling (Ø100/125)
Standby modus 0 m³/h 24 Hours modus 33/40 m³/h Hastighet Silent modus Trinn 10 Hastighet Max modus Trinn 6 Fugtudsugning Max Timer efterløbstid 5 minutter Timer forsinket start 0 minutter Timer fugtudsugning 30 minutter
Driftssignaler
Ventilatorens driftsstatus vises på kontrolpanelet under knappen mærket “STATUS” (5CP).
>iµekcpjÆXbk`m\i\kX]\e\bjk\iebfekXbk
>iµekYc`eb_m\ikXe[\kj\ble[Æm\ek`cXkfi\e\i`jkXe[Yp
 Iµ[kcpjÆ)+?flij$df[lj
Iµ[kYc`eb_m\ikXe[\kj\ble[ÆXbk`m\i\kX]]l^kj\ejfi\e
Iµ[kf^^iµekYc`eb_m\ikXe[\kj\ble[Æ`ek\imXcm\ek`cXk`fe\i
aktiveret
Iµ[kYc`ebkf^Xe^\gi%j\ble[Æ]fij`eb\kjkXikXbk`m\i\k
30
Page 31
Vedligeholdelse
Afbryd strømmen før vedligeholdelse. Vedligeholdelse indebærer regelmæssig fjernelse af støv og snavs. Brug en blød klud fugtet med vand og sæbe. Tør overfladerne af efter rengøringen. Undgå sprøjt på motor og kredsløbskort. Det er også vigtigt at fjerne støv og snavs fra kanalen. Dette kan gøres ved at afmontere ventilatorhjulet som vist i anvisningerne nedenfor.
Batteriet i fjernbetjeningen udskiftes efter behov. Batteritype CR2025 3V
1
3
2
4
31
Page 32
Kuvaus
Puhallin on suunniteltu märkätilojen ilmanvaihtoon, mutta laitetta voidaan myös käyttää muissa tuuletettavissa tiloissa. Puhaltimessa on useita toimintoja, jotka on kuvattu tässä käyttöoppaassa. Lue käyttöopas huolellisesti läpi ja säilytä s myöhem ää käyttöä varten.
Tätä laitetta eivät saa käyttää pienet lapset tai henkilöt,
!
joiden fyysinen tai psyykkinen toimintakyky on alentunut tai joilla ei ole kokemusta laitteen käytöstä tai jotka eivät osaa käyttää laitetta, ellei heitä opasta tai valvo laitteen käytössä henkilö, joka tuntee laitteen käytön. Varmista, että lapset eivät leiki laitteella.
Sähkökytkennän saa tehdä vain valtuutettu
!
asentaja.
Tuotetta ei saa hävittää kotitalousjätteen mukana. Se on toimitettava sähkö- taielektroniikkajätekierrätykseen.
Vaatimustenmukaisuusvakuutus
Tämä vakuutus vahvistaa, että tuote täyttää seuraavien direktiivien/standardien vaatimukset: EN 55014-1: 2006 EN 55014-2: 1997 EN 60335-2-80: 2003 EN 61000-3-2: 2006 EN 61000-3-3: 2008 EN 62233: 2008
Kehitämme tuotteitamme jatkuvasti ja pidätämme sen vuoksi oikeuden muutoksiin. Emme myöskään vastaa mahdollisista painovirheistä.
Sisältö Pakkaukseen kuuluu:
 Gl_Xcc`e$(bgc  BXlbfj[`e$(bgc  Glkb`c``k`e¥(''dd$(bgc  Glkb`c``k`e¥(),dd$(bgc  Illm`jXiaX$(bgc  BpkkfgXj$(bgc
Toiminnot
Silent-tila ja Max-tila
Automaattinen kosteusohjaus
24 Hours -tila
Jälkikäyntiajan ajastin
Käynnistyksen lykkäämisen ajastin
Nopeudensäätö
Intervalli-ilmanvaihto
PAUSE
Taukotoiminto
32
Page 33
Tekniset tiedot
mϹ/h
Ø Speed dB(A) 3m Pa Max Min - Max
24 Hours 17 33 -
100 mm
Silent 22 19 74 58 - 74
Max 31 31 91 66 - 91
100-240 V / 50-60 Hz 3,8 W 0,03 A
125 mm
24 Hours 17 40 -
Silent 21 20 90 69 - 90
Max 32 32 115 87 - 115
220 RPM IP 44 0,35 Kg
Ympäristön lämpötila +1° - +45°C
Puhaltimessa on neljä käyttötilaa: STANDBY - Puhallin vastaanottaa signaalin kosteusanturista tai ulkoisesta katkaisimesta.
24 HOURS - Jatkuva päiväilmanvaihto pienimmällä nopeudella. Kun kosteustaso nousee, puhallin kytkeytyy Max-tilaan (vakioasetus) tai Silent-tilaan (käyttäjän tekemä asetus). Puhallin kytkeytyy Silent-tilaan, kun se saa signaalin ulkoisesta katkaisimesta, jos sellainen on kytketty laitteeseen.
SILENT - Hiljainen käyttötila, jossa on kymmenen portaan nopeudensäätö. Käyttötila aktivoituu ulkoisen katkaisimen tai puhaltimen kosteustunnistimen avulla.
MAX - Suurin nopeus, jossa on kymmenen portaan nopeudensäätö. Käyttötila aktivoituu vakiona puhaltimen kosteus tunnistimen avulla, kun ilmankosteus nousee.
33
Page 34
Asennus
Paras tulos saadaan kiinnittämällä puhallin seinään mahdollisimman korkealle. Puhallin on suojaeristetty, eikä sitä tarvitse maadoittaa. Paras tuuletus huoneeseen saadaan asentamalla laite mahdollisimman etäälle raitisilmatulosta. Raitis ilma johdetaan joko suoraan ulkoa seinäventtiilin läpi tai viereisestä huoneesta esim. ritilän tai oven raon kautta.
Puhallin voidaan asentaa sekä vaaka- että pystysuoraan. Kuva 1.
Puhaltimessa on integroitu virrankatkaisin. Kuva 2. (Katkaisimessa on moninapainen katkaisu, 2 mm:n kontaktietäisyys).
Puhallin on suunniteltu asennettavaksi pyöreään kanavaan, joka on läpimitaltaan 100 tai 125 mm. Valitse mukana toimitettu putkiliitin tarpeen mukaan. Kuva 3. Puhallin voidaan asentaa myös ilman putkiliitintä aukon yläpuolelle, jos se poikkeaa näistä läpimitoista.
1. Sähkökytkennän saa tehdä vain valtuutettu
asentaja kytkentäkaavion mukaisesti.
2. Leikkaa seinään reikä, joka on hieman suurempi kuin
putkiliittimen halkaisija.
3. Aseta läpivienti/kanava ulko- ja sisäaukon väliin.
Varmista, että läpivienti kallistuu lievästi alas ulkoseinään päin, niin että lauhdevesi pääsee valumaan ulos.
4. Irrota etukansi kallistamalla etuosan ala- tai ylälukitusta.
Kuva 4.
5. Puhaltimessa on kolme aukkoa kaapelin läpiviennille.
Leikkaa niistä asennukseen sopiva aukko. Kuva 5.
6. Noudata seuraavan sivun käyttöohjeita.
Kuva 1
Kuva 2
Kuva 3
Kuva 4 Kuva 5
34
Page 35
1
432
5
8
76
109
35
Page 36
Kytkentäkaavio 1 - STANDBY-tila
1
Puhallin on standby-tilassa eikä se ole käynnissä. Kun 24 Hours -tila aktivoidaan, puhallin puhaltaa ilmaa jatkuvasti pienimmällä nopeudella. Kun kosteus nousee, puhallin kytkeytyy MAX-tilaan (vakioasetus) tai SILENT-tilaan (käyttäjän tekemä asetus). Kun kostea ilma on tuuletettu pois, puhallin kytkeytyy takaisin standby-tilaan tai 24 Hours -tilaan.
Kytkentäkaavio 2 - SILENT-tila
2
Puhallin puhaltaa ilmaa jatkuvasti SILENT-tilassa. 24 Hours -tilaa ei voi käyttää. Kun kosteus nousee, puhallin kytkeytyy MAX-tilaan (vakioasetus) tai jatkaa SILENT-tilassa (käyttäjän tekemä asetus). Kun kostea ilma on tuuletettu pois, puhallin kytkeytyy takaisin SILENT tilaan.
Kytkentäkaavio 3 - Ulkoinen katkaisin
3
LT-liittimeen on kytketty ulkoinen katkaisin
valokatkaisin. Puhallin on standby-tilassa eikä se ole käynnissä. Kun 24 Hours -tila aktivoidaan, puhallin puhaltaa ilmaa jatkuvasti pienimmällä nopeudella. Ulkoinen katkaisin aktivoi puhaltimen, ja puhallin kytkeytyy SILENT-tilaan. Kun katkaisin kytketään pois päältä, puhallin kytkeytyy takaisin standby-tilaan. Kun kosteus nousee, puhallin kytkeytyy MAX-tilaan (vakioasetus) tai SILENT-tilaan (käyttäjän tekemä asetus). Kun kostea ilma on tuuletettu pois, puhallin kytkeytyy takaisin standby-tilaan tai 24 Hours -tilaan.
Kytkentäkaavio 4 - Impulssikatkaisin
4
LT-liitin on kytketty impulssikatkaisimeen, joka aktivoituu, kun huoneen ovi avataan.
Puhallin on standby-tilassa eikä se ole käynnissä. Kun 24 Hours -tila aktivoidaan, puhallin puhaltaa ilmaa jatkuvasti pienimmällä nopeudella. Impulssikatkaisin aktivoi puhaltimen, ja puhallin kytkeytyy SILENT-tilaan ja puhaltaa ilmaa ajastimeen asetetun jälkikäyntiajan mukaisesti. Kun kosteus nousee, puhallin kytkeytyy MAX-tilaan (vakioasetus) tai SILENT-tilaan (käyttäjän tekemä asetus). Kun kostea ilma on tuuletettu pois, puhallin kytkeytyy takaisin standby-tilaan tai 24 Hours
-tilaan.
N
L
N
L
LT
1
N L
LT
3
N L
N
L
N
S
2
N L
LT
4
L
N L
LT
Sk
36
Page 37

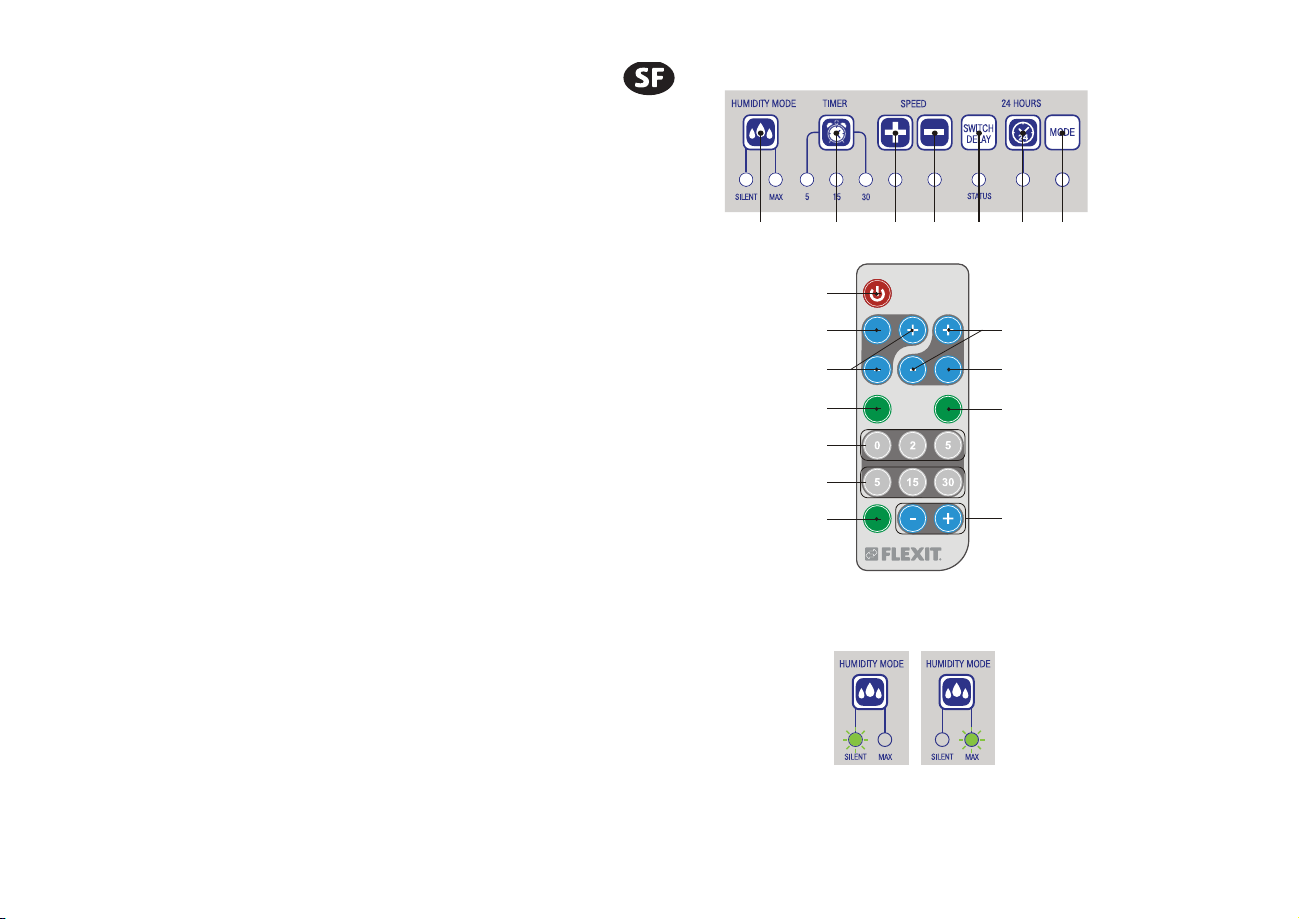

Asetukset
Puhallin on asetettu tehtaalla ja käyttövalmis eikä siihen tarvitse tehdä mitään lisäasetuksia. Jos puhallinta on säädettävä, säädöt tehdään puhaltimen ohjauspaneelin tai mukana toimitetun kaukosäätimen avulla. Kaukosäätimen kantama on 3 metriä. Paras signaali saadaan asettamalla kaukosäädin oikeaan kulmaan puhallinta kohti. Signaalin vastaanotto vahvistetaan äänimerkillä. Jos laite ei vastaanota signaalia, siirry lähemmäs laitetta ja yritä uudelleen.
SILENT-tilan nopeudensäätö
Paina puhaltimen ohjauspaneelin katkaisimia 3CP ja 4CP tai kaukosäätimen katkaisinta 4RC. Voit säätää nopeutta painamalla yhden kerran katkaisinta 3CP, 4CP tai 4RC.
MAX-tilan nopeudensäätö
Paina puhaltimen ohjauspaneelin katkaisinta 7CP ja pidä se painettuna, ja paina sitten katkaisimia 3CP ja 4CP, tai paina kaukosäätimen katkaisinta 5RC. Voit säätää nopeutta painamalla katkaisinta 7CP ja pitämällä sen painettuna ja painamalla sitten samanaikaisesti katkaisinta 3CP tai 4CP. Voit säätää nopeutta myös painamalla kaukosäätimen katkaisinta 5RC.
Tilan valitseminen kostean ilman poistoon
Ilmanpoiston vakioasetuksena on MAX-tila. Käyttötilaa voi vaihtaa SILENT- ja MAX-tilojen välillä painamalla ohjauspaneelin katkaisinta 1CP tai kaukosäätimen katkaisimia 2RC (SILENT) ja 3RC (MAX). MAX-tilassa ilmanpoisto on tehokkain. SILENT-tilassa ilmanpoisto on hiljaisin. Tilan voi asettaa painamalla kerran katkaisinta 1CP.
1C P
2C P
1R C
2RC
4RC
6RC
8RC
9RC
10RC
SILENT MAX
SILENT
ON/OFF
MOVE
ON/OFF
24 H
3C P
TIMER SETTINGS
TEMPERATURE SETTINGS
PAUSE
4C P
5C P
6C P
7C P
5RC
MAX
3RC
7RC
11RC
37
Page 38
Ajastimen säätäminen kostean ilman poistoon
Kun kostea ilma on tuuletettu pois ja kosteustaso on vakautettu, puhallin jatkaa ilman puhaltamista ajastimen asetuksen mukaisesti ennen kuin se kytkeytyy takaisin aikaisempaan tilaan. Kosteustason vakautus määritetään muuttamalla kosteutta enintään 3 % viiden minuutin kuluessa. Tehdasasetus on 30 minuuttia. Jos kosteustaso nousee alle 20 % kymmenen minuutin kuluessa, jälkikäyntiaika muuttuu 15 minuuttiin. Ajastimen säätäminen: Paina puhaltimen ohjauspaneelin katkaisinta 7CP ja pidä se painettuna, ja valitse sitten aika painamalla katkaisinta 2CP. Tätä säätöä ei voi tehdä kaukosäätimellä. Jälkikäyntiaikaa voi säätää painamalla katkaisinta 7CP ja pitämällä sen painettuna ja painamalla sitten samanaikaisesti kerran katkaisinta 2CP.
Jälkikäyntiajan ajastin
Ajastin ohjaa sitä, kuinka pitkään puhallin on käynnissä sen jälkeen, kun se on aktivoitu ulkoisen katkaisimen avulla. Kun katkaisin kytketään pois päältä, puhallin puhaltaa ilmaa asetetun jälkikäyntiajan mukaisesti, ennen kuin se kytkeytyy takaisin aikaisempaan tilaan. Tehdasasetus on 5 minuuttia. Ajastimen säätäminen: Valitse jälkikäyntiaika painamalla ohjauspaneelin katkaisinta 2CP tai kaukosäätimen katkaisinta 9RC (5, 15, 30). Voit asettaa ajan painamalla kerran ohjauspaneelin katkaisinta 2CP.
Käynnistyksen lykkäämisen ajastin Ajastin käynnistää puhaltimen määritettynä aikana sen jälkeen, kun se on aktivoitu ulkoisen katkaisimen tai sisäisen kosteusanturin avulla. Tämä voi olla hyödyllistä silloin, kun puhallinta halutaan käyttää huoneessa vain lyhyen aikaa. Tehdasasetus on 0 minuuttia. Ajastimen säätäminen: Paina ohjauspaneelin katkaisinta 5CP ja pidä se painettuna, ja valitse sitten aika painamalla katkaisinta 2CP, tai paina kaukosäätimen katkaisinta 8RC (0, 2, 5). Voit asettaa ajan painamalla ohjauspaneelin katkaisinta 5CP ja pitämällä sen painettuna ja painamalla sitten kerran katkaisinta 2CP.
30 minuuttia 60 minuuttia45 minuuttia
5 minuuttia 30 minuuttia15 minuuttia
0 minuuttia 5 minuuttia2 minuuttia
38
Page 39
Jatkuvan ilmanvaihdon tila
(24 Hours) Puhallin puhaltaa ilmaa jatkuvasti pienimmällä nopeudella, kunnes kosteusanturi tai ulkoinen katkaisin aktivoi sen. Aktivointi: Paina ohjauspaneelin katkaisinta 6CP tai kaukosäätimen katkaisinta 10RC. Toiminto ei ole käytettävissä kytkentäkaavion 2 mukaisessa kytkennässä.
Tauko
Toimintoa voi käyttää vain kaukosäätimellä. Puhallin pysähtyy 45 minuutin kuluessa, kun katkaisinta 7RC painetaan, tai heti, kun katkaisinta 7RC painetaan vielä uudelleen.
Pois päältä / päällä
Toimintoa voi käyttää vain kaukosäätimellä. Puhaltimen voi sammuttaa painamalla katkaisinta 1RC. Tällöin puhallin ei reagoi kosteusanturista tai ulkoisista katkaisimista tuleviin signaaleihin. Intervalli-ilmanpoisto pysyy käynnissä, jolloin puhallin käynnistyy 15 tunnin kuluttua ja tuulettaa 2 tuntia.
Intervalli-ilmanvaihto Automaattinen toiminto. Toimintoa ei voi säätää eikä sammuttaa. Toiminto käynnistyy 15 tunnin välein ja on käynnissä 2 tuntia, jolloin se tuulettaa noin 70 m³/h. Jos puhallin vastaanottaa tänä aikana signaalin kosteusanturista tai ulkoisesta katkaisimesta, puhallin aktivoituu normaalisti.
Tehdasasetusten nollaus
Puhaltimen ulkopuolella on integroitu moninapainen virrankatkaisin. Puhaltimen voi sammuttaa tällä katkaisimella. Paina puhaltimen ohjauspaneelin MODE-katkaisinta ja pidä se painettuna, ja sammuta puhallin painamalla samanaikaisesti virrankatkaisinta. Kun puhallin käynnistyy, pidä MODE-katkaisinta painettuna noin viiden sekunnin ajan, kunnes alla oleva valo lakkaa vilkkumasta vihreänä.
PAUSE
39
Page 40
Tehdasasetus (Ø100/125)
Standby mode 0 m³/h 24 Hours mode 33/40 m³/h Speed Silent mode Step 10 Speed Max mode Step 6 Moisture extraction Max Overrun timer 5 minutes Delayed start timer 0 minutes Timer moisture extraction 30 minutes
Käyttösignaalit
Puhaltimen käyttötila näkyy ohjauspaneelissa STATUS-merkinnällä merkityn katkaisimen (5CP) alapuolella.
Vihreä valo - ulkoinen katkaisin on aktivoinut puhaltimen
Vihreä valo vilkkuu 2 sekunnin välein - puhallin on stanby-tilassa
Punainen valo - 24 Hours -tila
Punainen valo vilkkuu 2 sekunnin välein - kosteusanturi on aktivoinut puhaltimen
Punainen ja vihreä valo vilkkuvat 2 sekunnin välein - intervalli­ ilmanvaihto on käytössä
Punainen valo vilkkuu 2 kertaa sekunnissa - käynnistyksen lykkäys käytössä
40
Page 41
Ylläpito
Irrota laite virtalähteestä ylläpidon ajaksi. Ylläpito tarkoittaa, että laitteesta poistetaan pöly ja lika säännöllisesti. Käytä pehmeää liinaa, joka on kostutettu vedellä ja saippualla. Kuivaa pinnat puhdistuksen jälkeen. Vältä roiskeita moottoriin ja piirilevyyn. Poista pöly ja lika myös kanavasta. Sen voi tehdä irrottamalla puhallinpyörän alla olevien ohjeiden mukaisesti.
Kaukosäätimen paristo on vaihdettava tarvittaessa. Paristotyyppi on CR2025 3V
1
3
2
4
41
Page 42
Description
The fan is designed for the ventilation of wet rooms, but can also be used in other types of room where ventilation is required. It has a number of functions, which are described in this manual. Read the manual carefully and retain for future reference.
This unit must not be operated by young children or
!
persons with physical or mental disabilities. Nor must the unit be operated by persons with no experience in or knowledge of how to operate it unless they are in training or under supervision or are instructed in its operation by a responsible person. Ensure that children do not play with the unit.
Electrical installation must be carried out by an
!
authorised electrician.
The product must not be treated as household waste. It must be taken to a collection point for recycling electrical and electronic equipment.
Declaration of Conformity
This declaration confirms that the product meets the requirements in the following directives and standards: EN 55014-1: 2006 EN 55014-2: 1997 EN 60335-2-80: 2003 EN 61000-3-2: 2006 EN 61000-3-3: 2008 EN 62233: 2008
Our products are subject to continuous development and we therefore reserve the right to make changes. We also disclaim liability for any printing errors that may occur.
Contents The packaging contains:
 =Xe$(  I\dfk\Zfekifc$(  JklY¥(''dd$(  JklY¥(),dd$(  J\kf]jZi\nj$(  Lj\idXelXc$(
Functions
Silent mode and Max mode
Automatic moisture control
24 Hours mode
Overrun timer
Delayed start timer
Speed control
Interval ventilation
PAUSE
Pause function
42
Page 43
Technical data
mϹ/h
Ø Speed dB(A) 3m Pa Max Min - Max
24 Hours 17 33 -
100 mm
Silent 22 19 74 58 - 74
Max 31 31 91 66 - 91
100-240 V / 50-60 Hz 3,8 W 0,03 A
125 mm
24 Hours 17 40 -
Silent 21 20 90 69 - 90
Max 32 32 115 87 - 115
220 RPM IP 44 0,35 Kg
Ambient temperature +1° - +45°C
The fan has four operating modes:
STANDBY - The fan is off until it receives a signal from the moisture sensor or an external switch.
24 HOURS - Round-the-clock ventilation at minimum speed. When the moisture level increases, the fan switches to Max mode (default) or Silent mode (changed by user). The fan switches to Silent mode when it receives a signal from an external switch, if connected.
SILENT - Silent operating mode with 10-stage speed control. Can be activated by an external switch or the fan’s moisture sensor.
MAX - Maximum speed with 10-stage control. Activated as default by the fan’s moisture sensor when the humidity increases.
43
Page 44
Installation
The fan should be fitted as high as possible on the wall to achieve the best result. The fan is double insulated and therefore does not require an earth. The fan should be fitted as far from the fresh air intake as possible to achieve the best possible air through-flow in the room. Fresh air is supplied directly from outside through a wall vent or from adjacent rooms, e.g. through a grate or slot in a door.
The fan can be installed horizontally or vertically. Fig. 1. The fan has an integrated power switch. Fig. 2.
(The switch has all-pole breaking, contact gap 2 mm.) The fan is designed for fitting in round ducts measuring Ø 100
mm and Ø 125 mm. Choose the appropriate stub from the two provided. Fig. 3. The fan can also be fitted over the opening without a stub if the opening is a different size.
1. Electrical installation must be carried out by an
authorised electrician as shown in the wiring diagram.
2. Cut a hole in the wall slightly larger than the diameter of
the stub.
3. Fit a wall lead-through/duct between the exterior and
interior openings. The wall lead-through should slope gently towards the outer wall to allow any condensation to run out.
4. Remove the front cover by releasing the snap fasteners
at the bottom or top. Fig. 4
5. The fan has three pre-punched cut-outs for feeding
cable through. Cut out the most suitable one. Fig. 5
6. Follow the instructions on the next page.
Fig. 1
Fig. 2
Fig. 4 Fig. 5
Fig. 3
44
Page 45
1
432
5
8
76
109
45
Page 46
Wiring diagram 1 - STANDBY mode
1
The fan is in standby and does not run. If 24 Hours mode is activated, the fan will run continuously at minimum speed. When the moisture increases, the fan starts in MAX mode (default setting) or SILENT mode (changed by user). When the moisture has been extracted, the fan returns to standby or 24 Hours mode.
Wiring diagram 2 - SILENT mode
2
The fan runs continuously in SILENT mode. 24 Hours mode cannot be activated. When the moisture increases, the fan starts in MAX mode (default setting) or continues in SILENT mode (changed by user). When the moisture has been extracted, the fan returns to SILENT mode.
Wiring diagram 3 - External switch
3
The LT contact is connected to an external switch/light
switch. The fan is in standby and does not run. If 24 Hours mode is activated, the fan will run continuously at minimum speed. The external switch activates the fan, which starts in SILENT mode. When the switch is turned off, the fan returns to standby. When the moisture increases, the fan starts in MAX mode (default setting) or SILENT mode (changed by user). When the moisture has been extracted, the fan returns to standby or 24 Hours mode.
Wiring diagram 4 - Pulse switch
4
The LT contact is connected to a pulse switch, which is activated when the door to the room is opened.
The fan is in standby and does not run. If 24 Hours mode is activated, the fan will run continuously at minimum speed. The pulse switch activates the fan, which starts in SILENT mode and runs for the overrun time set on the timer. When the moisture increases, the fan starts in MAX mode (default setting) or SILENT mode (changed by user). When the moisture has been extracted, the fan returns to standby or 24 Hours mode.
N
L
N
L
LT
1
N L
LT
3
N L
N
L
N
S
2
N L
LT
4
L
N L
LT
Sk
46
Page 47
Settings
The fan is set up at the factory ready for use and no additional settings are required. Any adjustments that may be needed can be made on the fan’s control panel or using the remote control provided. The remote control has a range of 3 metres. Holding it at right angles to the fan produces the best signals. Signals are acknowledged with a beep. If no beep is heard, go closer and try again.
SILENT mode speed control
Press switch “3CP” and “4CP” on the fan’s control panel, or switch “4RC” on the remote control. To see the speed setting, press switch “3CP”, “4CP” or “4RC” once.
MAX mode speed control
Press and hold in switch “7CP”, then press “3CP” and “4CP” on the fan’s control panel or “5RC” on the remote control. To see the speed setting, press and hold in “7CP” and press “3CP” or “4CP” once at the same time. To see the speed setting with the remote control, press “5RC”.
Mode selection for moisture extraction
MAX mode is the default setting for extraction. The mode can be changed between SILENT and MAX by pressing in switch “1CP” on the control panel or pressing switches “2RC” (SILENT) and “3RC” (MAX) on the remote control. MAX mode provides the best extraction. SILENT mode is quieter.To see the mode setting, press switch “1CP” once.
1C P
2C P
1R C
2RC
4RC
6RC
8RC
9RC
10RC
SILENT MAX
SILENT
ON/OFF
MOVE
ON/OFF
24 H
3C P
TIMER SETTINGS
TEMPERATURE SETTINGS
PAUSE
4C P
5C P
6C P
7C P
5RC
MAX
3RC
7RC
11RC
47
Page 48
Timer adjustment for moisture extraction
When the moisture has been extracted and the level has stabilised, the fan continues to run for the set time before returning to the previous mode. Stabilisation of humidity is defined as a change in moisture level of max. 3% in 5 minutes. The factory setting is 30 minutes. If the moisture level increases by less than 20% in 10 minutes, the overrun time changes to 15 minutes. Adjusting the timer: Press and hold in switch “7CP” and select the time with “2CP” on the fan’s control panel. This adjustment cannot be made from the remote control. To see the timer setting, press and hold in “7CP” and press “2CP” once.
Overrun timer
The timer controls how long the fan runs after being activated by an external switch. When the switch is turned off, the fan runs for the set overrun time before returning to the previous mode. The factory setting is 5 minutes. Adjusting the timer: Select the overrun time with switch “2CP” on the control panel or “9RC” (5, 15, 30) on the remote control. Press “2CP” on the control panel once to see the timer setting.
Delayed start timer
The timer means that the fan starts a defined time after being activated by an external switch or the internal moisture settings. This can be useful if the room is only entered briefly. The factory setting is 0 minutes. Adjusting the timer: Press and hold in switch “5CP” and select the time with “2CP” on the control panel, or press “8RC” (0, 2, 5) on the remote control. Press and hold in “5CP” and press “2CP” on the control panel once to see the timer setting.
30 minutes 60 minutes45 minutes
5 minutes 30 minutes15 minutes
0 minutes 5 minutes2 minutes
48
Page 49
Continuous ventilation mode
(24 Hours) The fan runs continuously on minimum speed until activated by the moisture sensor or an external switch. Activation: Press switch “6CP” on the control panel or “10RC” on the remote control. This function is not available if the fan is connected as shown in wiring diagram 2.
Pause
This function can only be activated with the remote control. If switch “7RC” is pressed, the fan will stop for 45 minutes or until switch “7RC” is pressed again.
Off/on
This function can only be activated with the remote control. The fan can be turned off with switch “1RC”. It will not then respond to signals from the moisture sensor or external switches. Interval ventilation stays on and the fan will extract for 2 hours after 15 hours.
Interval ventilation
Automatic function. Cannot be adjusted or turned off. Starts every 15 hours and runs for 2 hours, extracting approx. 70 m³/h. If the fan receives a signal from the moisture sensor or an external switch in this period, it will be activated as normal.

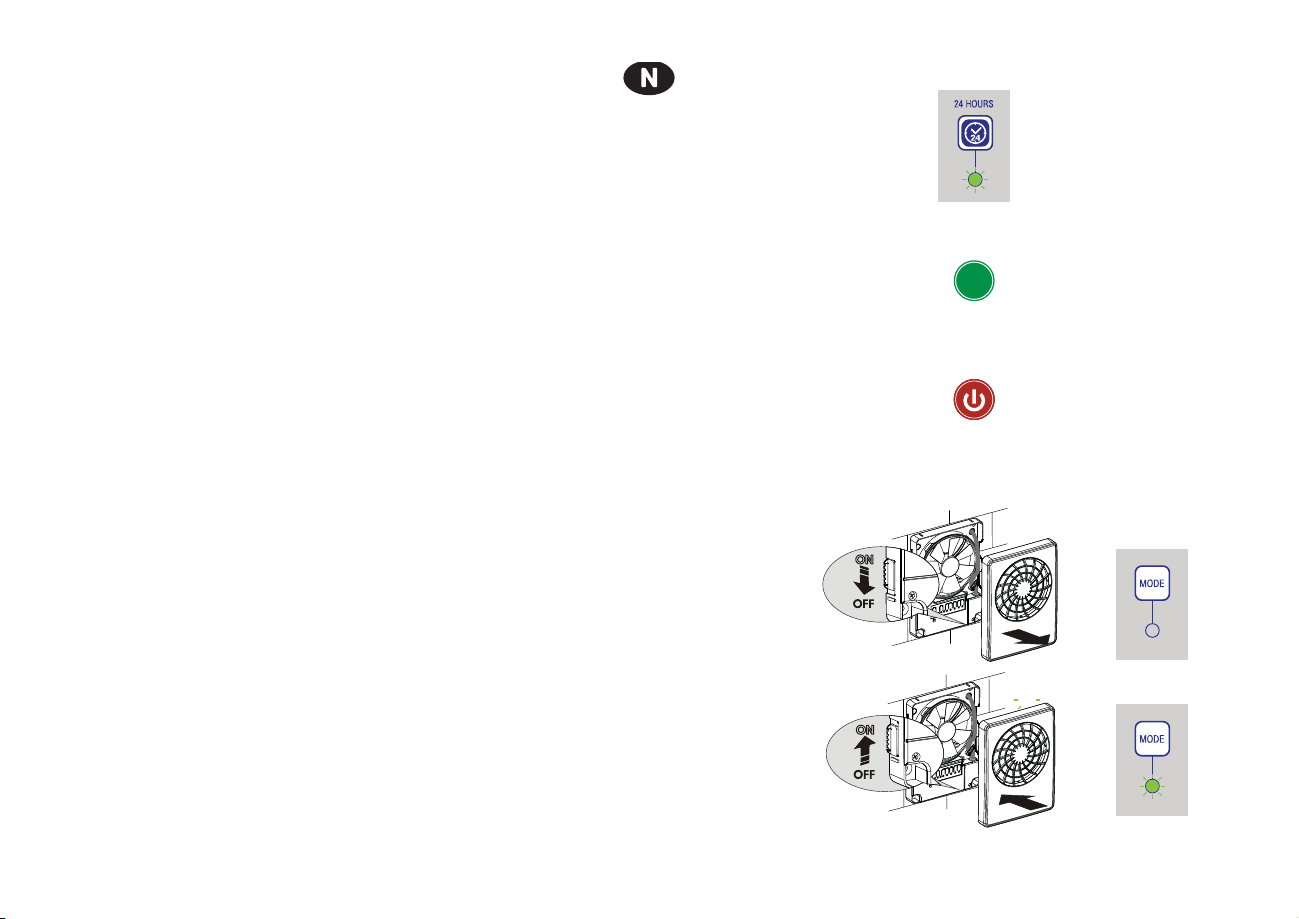

Restoring factory settings
The integrated all-pole power switch is on the outside of the fan. Turn the fan off using this switch. Press and hold in the “MODE” switch on the fan’s control panel and turn the fan on with the power switch at the same time. When the fan starts, hold the “MODE” switch in for approx. 5 seconds until the light below it stops flashing green.
PAUSE
49
Page 50
Factory settings (Ø100/125)
Standby mode 0 m³/h 24 Hours mode 33/40 m³/h Speed Silent mode Step 10 Speed Max mode Step 6 Moisture extraction Max Overrun timer 5 minutes Delayed start timer 0 minutes Timer moisture extraction 30 minutes
Operating signals
The fan’s operating status is displayed on the control panel under the switch marked “STATUS” (5CP).
Green light - activated by an external switch
Green flash every 2 seconds - fan is in standby
Red light - 24 Hours mode
Red flash every 2 seconds - activated by the moisture sensor
Red and green flash every 2 seconds - Interval ventilation activated
Red flash twice a second - Delayed start activated
50
Page 51
Maintenance
Turn off the mains before doing any maintenance. Maintenance involves removing dust and dirt regularly. Use a soft cloth moistened with soapy water. Dry surfaces after washing. Do not splash the motor and circuit board. It is also important to remove dust and dirt from the duct. This can be done by removing the impeller as shown in the instructions below.
Change the battery in the remote control when needed. Battery type CR2025 3V
1
3
2
4
51
Page 52
Opis
tĞŶƚLJůĂƚŽƌƉƌnjĞnjŶĂĐnjŽŶLJũĞƐƚĚŽǁĞŶƚLJůĂĐũŝƉŽŵŝĞƐnjĐnjĞŷǁŝůŐŽƚŶLJĐŚĂůĞŵŽǏĞďLJđƚĂŬǏĞƐƚŽƐŽǁĂŶLJǁŝŶŶLJĐŚƉŽŵŝĞƐnjĐnjĞŶŝĂĐŚtĞŶƚLJůĂ­ƚŽƌƉŽƐŝĂĚĂƐnjĞƌĞŐĨƵŶŬĐũŝŬƚſƌĞnjŽƐƚĂųLJŽƉŝƐĂŶĞǁŶŝŶŝĞũƐnjLJŵĚŽŬƵŵĞŶĐŝĞWƌŽƐnjħĚŽŬųĂĚŶŝĞnjĂƉŽnjŶĂđƐŝħnjŽďũĂƑŶŝĞŶŝĂŵŝŝnjĂĐŚŽǁĂđũĞ ĚŽƉſǍŶŝĞũƐnjĞŐŽƵǏLJĐŝĂ
hƌnjČĚnjĞŶŝĂŶŝĞŵŽŐČƵǏLJǁĂđŵĂųĞĚnjŝĞĐŝůƵďŽƐŽďLJŽ
!
ŽŐƌĂŶŝĐnjŽŶLJĐŚnjĚŽůŶŽƑĐŝĂĐŚĮnjLJĐnjŶLJĐŚůƵďƉƐLJĐŚŝĐnjŶLJĐŚĂŶŝ ŽƐŽďLJŶŝĞŵĂũČĐĞĚŽƑǁŝĂĚĐnjĞŶŝĂůƵďŶŝĞnjŶĂũČĐĞŽďƐųƵŐŝƚĞŐŽ ƵƌnjČĚnjĞŶŝĂĐŚLJďĂǏĞnjŽƐƚĂŶČƉƌnjĞƐnjŬŽůŽŶĞůƵďďħĚČĚnjŝĂųĂđ ƉŽĚŶĂĚnjŽƌĞŵŝŶŶĞũŽƐŽďLJůƵďnjŽƐƚĂŶČƉŽƵĐnjŽŶĞŽƐƉŽƐŽ­ďŝĞƵǏLJǁĂŶŝĂƵƌnjČĚnjĞŶŝĂƉƌnjĞnjŽƐŽďħnjĂƚŽŽĚƉŽǁŝĞĚnjŝĂůŶČ WƌŽƐnjħĚŽƉŝůŶŽǁĂđĂďLJĚnjŝĞĐŝŶŝĞďĂǁŝųLJƐŝħƚLJŵƵƌnjČĚnjĞŶŝĞŵ
WŽĚųČĐnjĞŶŝĂĞůĞŬƚƌLJĐnjŶĞŐŽŵŽǏĞĚŽŬŽŶĂđǁLJųČĐnjŶŝĞ
!
ĂƵƚŽƌLJnjŽǁĂŶLJŝŶƐƚĂůĂƚŽƌ
WƌŽĚƵŬƚƵŶŝĞŶĂůĞǏLJǁLJƌnjƵĐĂđǁƌĂnjnjŽĚƉĂĚĂŵŝnj ŐŽƐƉŽĚĂƌƐƚǁĂĚŽŵŽǁĞŐŽEĂůĞǏLJŐŽĚŽƐƚĂƌĐnjLJđĚŽƉƵŶŬƚƵ ƌĞĐLJŬůŝŶŐƵƵƌnjČĚnjĞŷĞůĞŬƚƌLJĐnjŶLJĐŚŝĞůĞŬƚƌŽŶŝĐnjŶLJĐŚ
ĞŬůĂƌĂĐũĂnjŐŽĚŶŽƑĐŝ
EŝŶŝĞũƐnjĂĚĞŬůĂƌĂĐũĂƉŽƚǁŝĞƌĚnjĂǏĞƉƌŽĚƵŬƚƐƉĞųŶŝĂ ǁLJŵŽŐŝŽŬƌĞƑůŽŶĞǁŶĂƐƚħƉƵũČĐLJĐŚĚLJƌĞŬƚLJǁĂĐŚ ŶŽƌŵĂĐŚ EN 55014-1: 2006
EN 55014-2: 1997 EN 60335-2-80: 2003 EN 61000-3-2: 2006 EN 61000-3-3: 2008 EN 62233: 2008
EĂƐnjĞƉƌŽĚƵŬƚLJƉŽĚůĞŐĂũČƐƚĂųĞŵƵƌŽnjǁŽũŽǁŝŝĚůĂƚĞŐŽ njĂƐƚƌnjĞŐĂŵLJƐŽďŝĞƉƌĂǁŽĚŽǁƉƌŽǁĂĚnjĂŶŝĂnjŵŝĂŶĂƐƚƌnjĞ­ŐĂŵLJƐŽďŝĞƚĂŬǏĞƉƌĂǁŽĚŽĞǁĞŶƚƵĂůŶLJĐŚďųħĚſǁǁĚƌƵŬƵ
ĂǁĂƌƚŽƑđ tŽƉĂŬŽǁĂŶŝƵnjŶĂũĚƵũČƐŝħ ͻ tĞŶƚLJůĂƚŽƌ-ϭƐnjƚ ͻ WŝůŽƚnjĚĂůŶĞŐŽƐƚĞƌŽǁĂŶŝĂ-ϭƐnjƚ ͻ <ƌſĐŝĞĐƌƵƌŽǁLJTϭϬϬŵŵ-ϭƐnjƚ ͻ <ƌſĐŝĞĐƌƵƌŽǁLJTϭϮϱŵŵ-ϭƐnjƚ ͻ ĞƐƚĂǁƑƌƵď-ϭƐnjƚ ͻ /ŶƐƚƌƵŬĐũĂƵǏLJƚŬŽǁŶŝŬĂ-ϭƐnjƚ
&ƵŶŬĐũĞ
dƌLJď^ŝůĞŶƚŝDĂdž
ƵƚŽŵĂƚLJĐnjŶĞƐƚĞƌŽǁĂŶŝĞǁŝůŐŽƚŶŽƑĐŝČ
dƌLJďϮϰ,ŽƵƌƐ
tLJųČĐnjŶŝŬĐnjĂƐŽǁLJ
KƉſǍŶŝĞŶŝĞǁųČĐnjĞŶŝĂ
ZĞŐƵůĂĐũĂƉƌħĚŬŽƑĐŝ
tĞŶƚLJůĂĐũĂŝŶƚĞƌǁĂųŽǁĂ
PAUSE
&ƵŶŬĐũĂƉĂƵnjLJ
52
Page 53
Dane techniczne
mϹ/h
Ø Speed dB(A) 3m Pa Max Min - Max
24 Hours 17 33 -
100 mm
Silent 22 19 74 58 - 74
Max 31 31 91 66 - 91
100-240 V / 50-60 Hz 3,8 W 0,03 A
125 mm
24 Hours 17 40 -
Silent 21 20 90 69 - 90
Max 32 32 115 87 - 115
220 RPM IP 44 0,35 Kg
Temperatura otoczenia +1° - +45°C
tĞŶƚLJůĂƚŽƌƉŽƐŝĂĚĂĐnjƚĞƌLJƚƌLJďLJƉƌĂĐLJ
^dEz- tĞŶƚLJůĂƚŽƌǁLJųČĐnjĂƐŝħƉŽŽƚƌnjLJŵĂŶŝƵƐLJŐŶĂųƵnjĐnjƵũŶŝŬĂǁŝůŐŽƚŶŽƑĐŝůƵďnjnjĞǁŶħƚƌnjŶĞŐŽǁLJųČĐnjŶŝŬĂ
Ϯϰ ,KhZ^ - ĂųŽĚŽďŽǁĂ ǁĞŶƚLJůĂĐũĂ ƉƌnjLJ ŵŝŶŝŵĂůŶĞũ ƉƌħĚŬŽƑĐŝ 'ĚLJ ƉŽnjŝŽŵ ǁŝůŐŽƚŶŽƑĐŝ ƌŽƑŶŝĞ ǁĞŶƚLJůĂƚŽƌ ƉƌnjĞųČĐnjĂ Ɛŝħ
ŶĂ ƚƌLJď DĂdž ;ƐƚĂŶĚĂƌĚͿ ůƵď ŶĂ ƚƌLJď ^ŝůĞŶƚ ;njŵŝĞŶŝŽŶĞ ƉƌnjĞnj ƵǏLJƚŬŽǁŶŝŬĂͿ tĞŶƚLJůĂƚŽƌ ƉƌnjĞųČĐnjĂ Ɛŝħ ŶĂ ƚƌLJď ^ŝůĞŶƚ ƉŽ ŽƚƌnjLJŵĂŶŝƵ ƐLJŐŶĂųƵ nj ǁLJųČĐnjŶŝŬĂ njĞǁŶħƚƌnjŶĞŐŽ ũĞǏĞůŝ ũĞƐƚ ƉŽĚųČĐnjŽŶLJ
^/>Ed - dƌLJď
ĐŝĐŚĞũ ƉƌĂĐLJ nj ĚnjŝĞƐŝħĐŝŽƐƚŽƉŶŝŽǁČ ƌĞŐƵůĂĐũČ ƉƌħĚŬŽƑĐŝ DŽǏŶĂ ƵƌƵĐŚĂŵŝĂđ ǁLJųČĐnjŶŝŬŝĞŵ njĞǁŶħƚƌnjŶLJŵ ůƵď
ĐnjƵũŶŝŬŝĞŵ ǁŝůŐŽƚŶŽƑĐŝ
Dy - DĂŬƐLJŵĂůŶĂ ƉƌħĚŬŽƑđ nj ĚnjŝĞƐŝħĐŝŽƐƚŽƉŶŝŽǁČ ƌĞŐƵůĂĐũČ ^ƚĂŶĚĂƌĚŽǁŽ ƵƌƵĐŚĂŵŝĂ Ɛŝħ ĐnjƵũŶŝŬŝĞŵ ǁŝůŐŽƚŶŽƑĐŝ ŐĚLJ ƌŽƑŶŝĞ ƉŽnjŝŽŵ ǁŝůŐŽƚŶŽƑĐŝ ƉŽǁŝĞƚƌnjĂ
53
Page 54
DŽŶƚĂǏ
ďLJ ƵnjLJƐŬĂđ ũĂŬ ŶĂũůĞƉƐnjLJ ƌĞnjƵůƚĂƚ ǁĞŶƚLJůĂƚŽƌ ŶĂůĞǏLJ njĂŵŽŶƚŽǁĂđ ũĂŬ ŶĂũǁLJǏĞũ ŶĂ ƑĐŝĂŶŝĞ tĞŶƚLJůĂƚŽƌ ũĞƐƚ ŝnjŽůŽǁĂŶLJ ƉŽĚǁſũŶŝĞ ŝ ŶŝĞ ǁLJŵĂŐĂ ƵnjŝĞŵŝĞŶŝĂ EĂůĞǏLJ ŐŽ ŵŽŶƚŽǁĂđ ũĂŬ ŶĂũĚĂůĞũ ŽĚ ǁůŽƚƵ ƑǁŝĞǏĞŐŽ ƉŽǁŝĞƚƌnjĂ ĂďLJ njĂƉĞǁŶŝđ ũĂŬ ŶĂũůĞƉƐnjLJ ƉƌnjĞƉųLJǁ ƉŽǁŝĞƚƌnjĂ ǁ ƉŽŵŝĞƐnjĐnjĞŶŝƵ _ǁŝĞǏĞ ƉŽǁŝĞƚƌnjĞ ĚŽƉƌŽǁĂĚnjĂŶĞ ũĞƐƚ nj njĞǁŶČƚƌnj ďĞnjƉŽƑƌĞĚŶŝŽ ƉŽƉƌnjĞnj ǁĞŶƚLJůĂƚŽƌ ƑĐŝĞŶŶLJ ůƵď nj ƐČƐŝĞĚŶŝĞŐŽ ƉŽŵŝĞƐnjĐnjĞŶŝĂ ŬƌĂƚŬħ ůƵď ƐnjĐnjĞůŝŶħ ǁ ĚƌnjǁŝĂĐŚ
WeŶƚLJůĂƚŽƌ ŵŽǏŶĂ ŵŽŶƚŽǁĂđ ƉŽnjŝŽŵŽ ůƵď ƉŝŽŶŽǁŽ ZLJƐ ϭ WentylĂtŽƌ ŵĂ ǁďƵĚŽǁĂny ǁyųČĐnjnŝŬ ZyƐ Ϯ ;WyųČĐnjnŝŬ
ƉŽƐŝĂĚĂ ƉƌnjeƌyǁĂĐnj ǁŝelŽďŝeŐƵnŽǁy ƌŽnjƐtĂǁ ƐtyŬſǁ Ϯ ŵŵͿ WentylatŽƌ ũeƐt ƉƌnjenjnaĐnjŽny ĚŽ
ƑƌeĚnŝĐy T ϭϬϬ ŵŵ Žƌanj T ϭϮϱ ŵŵ EaleǏy ǁyďƌađ ĚŽųČĐnjŽny ŬƌſĐŝeĐ ƌƵƌŽǁy ǁ njaleǏnŽƑĐŝ ŽĚ njaƉŽtƌnjeďŽǁanŝa ZyƐ ϯ WentylatŽƌ ŵŽǏna taŬǏe njaŵŽntŽǁađ ďenj ŵa ŝnne ǁyŵŝaƌy
ϭ WŽĚųČĐnjĞŶŝĂĞůĞŬƚƌLJĐnjŶĞŐŽŵŽǏĞĚŽŬŽŶĂđǁLJųČĐnjŶŝĞ
ƵƉŽǁĂǏŶŝŽŶLJŝŶƐƚĂůĂƚŽƌnjŐŽĚŶŝĞnjĞƐĐŚĞŵĂƚĞŵƉŽųČĐnjĞŷ
Ϯ W ƑĐŝanŝe ǁyĐŝČđ Žtǁſƌ nŝenjnaĐnjnŝe ǁŝħŬƐnjy ŽĚ ƑƌeĚnŝĐy
ŬƌſđĐa
ϯ ŽƉaƐŽǁađ ƉƌnjeƉƵƐt ƑĐŝennyŬanaų ŵŝħĚnjy ŽtǁŽƌeŵ
ǁylŽtŽǁyŵ a ǁlŽt nŝenjnaĐnjny ƐƉaĚeŬ ǁ ŬŝeƌƵnŬƵ ƑĐŝany njeǁnħtƌnjneũ aďy ƵŵŽǏlŝǁŝđ ǁyƉųynŝħĐŝe eǁentƵalnyĐŚ ƐŬƌŽƉlŝn
ϰ ĚũČđ ƉŽŬƌyǁħ ƉƌnjeĚnŝČ ƉŽƉƌnjenj ũeũ ĚŽĐŝƑnŝħĐŝe na
njatƌnj
aƐŬaĐŚ Ƶ ĚŽųƵ lƵď Ƶ Őſƌy ZyƐ ϰ
ϱ WentylatŽƌ ŵa naǁŝeƌĐŽne tƌnjy ǁyĐŝħĐŝa na ƉƌnjeǁſĚ
EaleǏy ǁyĐŝČđ ten Ŭtſƌy ƉaƐƵũe ĚŽ Ěaneũ ŝnƐtalaĐũŝ ZyƐ ϱ
ϲ WŽƐtħƉŽǁađ njŐŽĚnŝe nj ŝnƐtƌƵŬĐũaŵŝ na naƐ
Žǁyŵ WƌnjeƉƵƐt ƑĐŝenny ŵƵƐŝ ŵŝeđ
ŵŽntaǏƵ ǁ Ŭanale ŽŬƌČŐųyŵ Ž
ŬƌſđĐa ũeǏelŝ Žtǁſƌ
ŶƉ ƉŽƉƌnjĞnj
tħƉneũ ƐtƌŽnŝe
Rys. 1
Rys. 2
Rys. 4 Rys. 5
Rys. 3
54
Page 55
1
432
5
8
76
109
55
Page 56
^ĐŚĞŵĂƚƉŽųČĐnjĞŶŝŽǁLJϭʹƚƌLJď^dEz
1
WentylatŽƌ ũeƐt ǁ Ɛtanŝe ŐŽtŽǁŽƑĐŝ ŝ nŝe ƉƌaĐƵũe :eǏelŝ aŬtyǁƵũe Ɛŝħ tƌyď Ϯϰ ,ŽƵƌƐ ǁentylatŽƌ ƉƌaĐƵũe nŝeƉƌnjeƌǁanŝe nj naũŵnŝeũƐnjČ ƉƌħĚŬŽƑĐŝČ 'Ěy ƉŽnjŝŽŵ ǁŝlŐŽtnŽƑĐŝ ƌŽƑnŝe ǁentylatŽƌ ƵƌƵĐŚaŵŝa Ɛŝħ ǁ tƌyďŝe ^ŝlent ;njŵŝenŝŽne Ɖƌnjenj ƵǏytŬŽǁnŝŬaͿ 'Ěy ǁŝlŐŽđ njŽƐtanŝe ŽĚƉƌŽǁaĚnjŽna ǁentylatŽƌ ƉŽǁƌaĐa ĚŽ tƌyďƵ ƐtanĚďy lƵď Ϯϰ ,ŽƵƌƐ
 ^ĐŚĞŵĂƚƉŽųČĐnjĞŶŝŽǁLJϮʹƚƌLJď^/>Ed
2
WentylatŽƌ ƉƌaĐƵũe nŝeƉƌnjeƌǁanŝe ǁ tƌyďŝ Eŝe ŵŽǏna aŬtyǁŽǁađ tƌyďƵ Ϯϰ ,ŽƵƌƐ 'Ěy ƉŽnjŝŽŵ ǁŝlŐŽtnŽƑĐŝ ƌŽƑnŝe ǁentylatŽƌ ƵƌƵĐŚaŵŝa Ɛŝħ ǁ tƌyďŝe Dadž ;ƐtanĚaƌĚͿ lƵď ǁ tƌyďŝe ^ŝlent ;njŵŝenŝŽne Ɖƌnjenj ƵǏytŬŽǁnŝŬaͿ 'Ěy ǁŝlŐŽđ njŽƐtanŝe ŽĚƉƌŽǁaĚnjŽ ^/>Ed
^ĐŚĞŵĂƚƉŽųČĐnjĞŶŝŽǁLJϯʹǁLJųČĐnjŶŝŬnjĞǁŶħƚƌnjŶLJ
3
^tyŬ >d ƉŽĚųČĐnjŽny ũeƐt ĚŽ njeǁnħtƌnjneŐŽ ǁyųČĐnjnŝŬa ǁyųČĐnjnŝŬa Ƒǁŝatųa WentylatŽƌ ũeƐt ǁ Ɛtanŝe ŐŽtŽǁŽƑĐŝ ŝ nŝe ƉƌaĐƵũe
:eǏelŝ aŬtyǁƵũe
Ɛŝħ tƌyď Ϯϰ ,ŽƵƌƐ ǁentylatŽƌ ƉƌaĐƵũe nŝeƉƌnjeƌǁanŝe nj naũŵnŝeũƐnjČ ƉƌħĚŬŽƑĐŝČ eǁnħtƌnjny ǁyųČĐnjnŝŬ ƵƌƵĐŚaŵŝa ǁentylatŽƌ Ŭtſƌy ƌŽnjƉŽĐnjyna ƉƌaĐħ ǁ tƌyďŝe ^/>Ed WŽ ǁyųČĐnjenŝƵ ǁyųČĐnjnŝŬa ǁentylatŽƌ ǁƌaĐa 'Ěy ƉŽnjŝŽŵ ǁŝlŐŽtnŽƑĐŝ ƌŽƑnŝe ǁentylatŽƌ ƵƌƵĐŚaŵŝa Ɛŝħ ǁ tƌyďŝe Dy ;ƐtanĚaƌĚͿ lƵď ǁ tƌyďŝe ^/>Ed ;njŵŝenŝŽne Ɖƌnjenj ƵǏytŬŽǁnŝŬaͿ 'Ěy ǁŝlŐŽđ njŽƐtanŝe ŽĚƉƌŽǁaĚnjŽna ǁentylatŽƌ ƉŽǁƌaĐa
ĚŽ tƌyďƵ ƐtanĚďy lƵď Ϯϰ ,ŽƵƌƐ
tƌyďŝe Dadž ;ƐtanĚaƌĚͿ lƵď ǁ
e ^/>Ed
na ǁentylatŽƌ ƉŽǁƌaĐa ĚŽ tƌyďƵ
ĚŽ ƐtanƵ ŐŽtŽǁŽƑĐŝ
^ĐŚĞŵĂƚƉŽųČĐnjĞŶŝŽǁLJϰʹǁLJųČĐnjŶŝŬƉƵůƐĂĐLJũŶLJ
4
^tyŬ >d ƉŽĚųČĐnjŽny ũeƐt ĚŽ ǁyųČĐnjnŝŬa ƉƵlƐaĐyũneŐŽ Ŭtſƌy ƵƌƵĐŚaŵŝa Ɛŝħ ŐĚy Žtǁŝeƌane ƐČ Ěƌnjǁŝ ĚŽ ƉŽŵŝeƐnjĐnjenŝa
WentylatŽƌ ũeƐt ǁ Ɛtanŝe ŐŽtŽǁŽƑĐŝ ŝ nŝe Ɖƌ
aĐƵũe :eǏelŝ aŬtyǁƵũe Ɛŝħ tƌyď Ϯϰ ,ŽƵƌƐ ǁentylatŽƌ ƉƌaĐƵũe nŝeƉƌnjeƌǁanŝe nj naũŵnŝeũƐnjČ ƉƌħĚŬŽƑĐŝČ WyųČĐnjnŝŬ ƉƵlƐaĐyũny ƵƌƵĐŚaŵŝa ǁentylatŽƌ Ŭtſƌy ƌŽnjƉŽĐnjyna
ƉƌaĐħ ǁ tƌyďŝe ^/>Ed ŝ ƉƌaĐƵũe Ɖƌnjenj naƐta
ǁŝŽny ĐnjaƐ ƉŽ ǁyųČĐnjenŝƵ naƉŝħĐŝa 'Ěy ƉŽnjŝŽŵ ǁŝlŐŽtnŽƑĐŝ ƌŽƑnŝe ǁentylatŽƌ ƵƌƵĐŚaŵŝa Ɛŝħ ǁ tƌyďŝe Dy ;ƐtanĚaƌĚͿ lƵď ǁ tƌyďŝe ^/>Ed ;njŵŝenŝŽne Ɖƌnjenj ƵǏytŬŽǁnŝŬaͿ 'Ěy ǁŝlŐŽđ njŽƐtanŝe ŽĚƉƌŽǁaĚnjŽna ǁ
entylatŽƌ ƉŽǁƌaĐa ĚŽ tƌyďƵ ƐtanĚďy lƵď Ϯϰ
,ŽƵƌƐ
N
L
N
L
LT
1
N L
LT
3
N L
N
L
N
S
2
N L
LT
4
L
N L
LT
Sk
56
Page 57
Nastawy
WentylatŽƌ ŵa njaƉƌŽŐƌaŵŽǁane ƵƐtaǁŝenŝa ĨaďƌyĐnjne ũeƐt ŐŽtŽǁy ĚŽ ƵǏyĐŝa ŝ nŝe ǁyŵaŐa ǏaĚneũ ĚŽĚatŬŽǁeũ naƐtaǁy :eǏelŝ ŝƐtnŝeũe ŬŽnŝeĐnjnŽƑđ ƌeŐƵlaĐũŝ ĚŽŬŽnƵũe Ɛŝħ teŐŽ na Ɖ ƐteƌŽǁnŝĐnjyŵ ǁentylatŽƌa lƵď Ɖƌnjy ƵǏyĐŝƵ njaųČĐnjŽneŐŽ ƉŝlŽta njĚalneŐŽ ƐteƌŽǁanŝa aƐŝħŐ Ěnjŝaųanŝa ƉŝlŽta njĚalneŐŽ ƐteƌŽǁanŝa ǁynŽƐŝ ϯ ŵetƌy ^ŬŝeƌŽǁanŝe ŐŽ ǁ ƐtƌŽnħ ǁentylatŽƌa ƉŽĚ ŬČteŵ ƉƌŽƐtyŵ njaƉeǁnŝa naũleƉƐnjy ƐyŐnaų KĚeďƌany ƐyŐnaų njŽƐtaũe ƉŽtǁŝeƌĚnjŽny ƐyŐnaųeŵ Ƒǁŝetlnyŵ W ƉƌnjyƉaĚŬƵ ŐĚy ƐyŐnaų nŝe ƉƌnjeũĚnjŝe naleǏy ƉŽĚeũƑđ ďlŝǏeũ ŝ ƐƉƌſďŽǁađ ƉŽnŽǁnŝe
ZĞŐƵůĂĐũĂƉƌħĚŬŽƑĐŝǁƚƌLJďŝĞ^/>Ed
EaĐŝƐnČđ ǁyųČĐnjnŝŬ ϯW Žƌanj ϰW na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ ǁentylatŽƌa lƵď ǁyųČĐnjnŝŬ ϰZ na ƉŝlŽĐŝe ďy ƐƉƌaǁĚnjŝđ naƐtaǁŝŽnČ ƉƌħĚŬŽƑđ naleǏy ũeĚnŽŬƌŽtnŝe naĐŝƐnČđ ǁyųČĐnjnŝŬ ϯW ϰW lƵď ϰZ
ZĞŐƵůĂĐũĂƉƌħĚŬŽƑĐŝǁƚƌLJďŝĞDy
EaĐŝƐnČđ ŝ Ɖƌnjytƌnjyŵađ naĐŝƑnŝħty ǁyųČĐnjnŝŬ ϳW a naƐtħƉnŝe naĐŝƐnČđ ϯW ŝ ϰW na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ ǁentylatŽƌa lƵď
ϱZ na ƉŝlŽĐŝe njĚalneŐŽ ƐteƌŽǁanŝa ďy ƐƉƌaǁĚnjŝđ naƐtaǁŝŽnČ ƉƌħĚŬŽƑđ naĐŝƐnČđ
ŝ Ɖƌnjytƌnjyŵađ naĐŝƑnŝħty ǁyųČĐnjnŝŬ ϳW a naƐtħƉnŝe naĐŝƐnČđ ũeĚnŽŬƌŽtnŝe ϯW lƵď ϰW ďy ƐƉƌaǁĚnjŝđ naƐtaǁŝŽnČ ƉƌħĚŬŽƑđ Ɖƌnjy ƵǏyĐŝƵ ƉŝlŽta naĐŝƐnČđ ϱZ
tLJďóƌƚƌLJďƵŽĚƉƌŽǁĂĚnjĂŶŝĂǁŝůŐŽĐŝ
^tanĚaƌĚŽǁŽ naƐtaǁŝŽny ũeƐt tƌyď
ŽĚƉƌŽǁaĚnjanŝa ǁŝlŐŽĐŝ Dy ŵŝany tƌyďƵ ŵŝħĚnjy ^/>Ed ŝ Dy ŵŽǏna ĚŽŬŽnađ naĐŝƐŬaũČĐ ǁyųČĐnjnŝŬ ϭW na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ lƵď na ƉŝlŽĐŝe ǁyųČĐnjnŝŬŝ ϮZ ;^/>EdͿ ŝ ϯZ ;DyͿ EaũleƉƐnjy ǁyĐŝČŐ njaƉeǁnŝa tƌyď Dy dƌyď ^/>Ed njaƉeǁnŝa naũĐŝĐŚƐnjČ ƉƌaĐħ ďy ƐƉƌaǁĚnjŝđ naƐtaǁŝŽny tƌyď naĐŝƐnČđ ũeĚnŽŬƌŽtnŝe ǁyųČĐnjnŝŬ ϭW
anelƵ
1C P
2C P
1R C
2RC
4RC
6RC
8RC
9RC
10RC
SILENT MAX
SILENT
ON/OFF
MOVE
ON/OFF
24 H
3C P
TIMER SETTINGS
TEMPERATURE SETTINGS
PAUSE
4C P
5C P
6C P
7C P
5RC
MAX
3RC
7RC
11RC
57
Page 58
ZĞŐƵůĂĐũĂǁLJųČĐnjŶŝŬĂĐnjĂƐŽǁĞŐŽŽĚƉƌŽǁĂĚnjĂŶŝĂǁŝůŐŽĐŝ
'Ěy ǁŝlŐŽđ njŽƐtanŝe ŽĚƉƌŽǁaĚnjŽna a ƉŽnjŝŽŵ ǁŝlŐŽĐŝ njŽƐtanŝe ƵƐtaďŝlŝnjŽǁany ǁentylatŽƌ ƉƌaĐƵũe Ěaleũ njŐŽĚnŝe nj naƐtaǁČ ǁyųČĐnjnŝŬa ĐnjaƐŽǁeŐŽ njanŝŵ ƉŽǁƌſĐŝ ĚŽ ƉŽƉƌnjeĚnŝeŐŽ tƌyďƵ ^taďŝlŝnjaĐũa ǁŝlŐŽtn
ŽƑĐŝ ƉŽǁŝetƌnja ũeƐt ĚeĮnŝŽǁana ũaŬŽ njŵŝana ǁŝlŐŽtnŽƑĐŝ Ž ŵaŬƐ ϯй ǁ ĐŝČŐƵ ϱ ŵŝnƵt EaƐtaǁa ĨaďƌyĐnjna tŽ ϯϬ ŵŝnƵt :eǏelŝ ǁŝlŐŽtnŽƑđ ƌŽƑnŝe ŵnŝeũ nŝǏ Ž ϮϬй ǁ ĐŝČŐƵ
ϭϬ ŵŝnƵt ĐnjaƐ ŽƉſǍnŝenŝa ǁyųČĐnjenŝa njŵŝenŝa Ɛŝħ na ϭϱ ŵŝnƵt ZeŐƵlaĐũa ǁyųČĐnjnŝŬa ĐnjaƐŽǁeŐŽ EaĐŝƐnČđ ŝ Ɖƌnjytƌnjyŵađ naĐŝƑnŝħty ǁyųČĐnjnŝŬ ϳW ŝ ǁyďƌađ ĐnjaƐ naĐŝƐŬaũČĐ ϮW
na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ ǁentylatŽƌa deũ njŵŝany nŝe ŵŽǏna ĚŽŬŽnađ Ɖƌnjy ƵǏyĐŝƵ ƉŝlŽta ďy ƐƉƌaǁĚnjŝđ naƐtaǁŝŽny ĐnjaƐ ŽƉſǍnŝenŝa ǁyųČĐnjenŝa naleǏy naĐŝƐnČđ ŝ Ɖƌnjytƌnjyŵađ naĐŝƑnŝħty ǁyųČĐnjnŝŬ ϳW Žƌanj na
ĐŝƐnČđ ũeĚnŽŬƌŽtnŝe ϮW
tLJųČĐnjŶŝŬĐnjĂƐŽǁLJ
WyųČĐnjnŝŬ ĐnjaƐŽǁy ƐteƌƵũe tyŵ ũaŬ ĚųƵŐŽ ǁentylatŽƌ ďħĚnjŝe ƉƌaĐŽǁađ ƉŽ ũeŐŽ ƵƌƵĐŚŽŵŝenŝƵ Ɖƌnjy ƵǏyĐŝƵ ǁyųČĐnjnŝŬa njeǁnħtƌnjneŐŽ WŽ ǁyųČĐnjenŝƵ ǁyųČĐnjnŝŬa ǁentylatŽƌ ƉƌaĐƵũe
Ɖƌnjenj naƐtaǁŝŽny ĐnjaƐ njanŝŵ ƉƌnjeųČĐnjy Ɛŝħ nj ƉŽǁƌŽteŵ na
ƉŽƉƌnjeĚnŝ tƌyď EaƐtaǁa ĨaďƌyĐnjna tŽ ϱ ŵŝnƵt ZeŐƵlaĐũa ǁyųČĐnjnŝŬa ĐnjaƐŽǁeŐŽ
Wyďƌađ ĐnjaƐ ŽƉſǍnŝenŝa ǁyųČĐnjenŝa ǁyųČĐnjnŝŬŝeŵ ϮW na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ lƵď ϵZ ;ϱ ϭϱ ϯϬͿ na ƉŝlŽĐŝe EaĐŝƐnČđ ϮW na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ ũeĚnŽŬƌŽtnŝe aďy ƐƉƌaǁĚnjŝđ naƐtaǁŝŽny ĐnjaƐ
KƉſǍŶŝĞŶŝĞǁųČĐnjĞŶŝĂ
WyųČĐnjnŝŬ ĐnjaƐŽǁy ƐteƌƵũe tyŵ Ǐe ǁentylatŽƌ
ƵƌƵĐŚaŵŝa Ɛŝħ ŽŬƌeƑlŽny ĐnjaƐ ƉŽ ũeŐŽ aŬtyǁaĐũŝ ǁyųČĐnjnŝŬŝeŵ njeǁnħtƌnjnyŵ lƵď ǁeǁnħtƌnjnyŵ ĐnjƵũnŝŬŝeŵ ǁŝlŐŽtnŽƑĐŝ W ƉƌnjyƉaĚŬƵ ŬƌſtƐnjeŐŽ Ɖƌnjeďyǁanŝa ǁ ƉŽŵŝeƐnjĐnjenŝƵ ƌŽnjǁŝČnjanŝ
e
tŽ ŵŽǏe ďyđ ǁyŐŽĚne EaƐtaǁa ĨaďƌyĐnjna tŽ Ϭ ŵŝnƵt ZeŐƵlaĐũa ǁyųČĐnjnŝŬa
ĐnjaƐŽǁeŐŽ EaĐŝƐnČđ ŝ Ɖƌnjytƌnjyŵađ naĐŝƑnŝħty ǁyųČĐnjnŝŬ ϱW ŝ ǁyďƌađ ĐnjaƐ ǁyųČĐnjnŝŬŝeŵ ϮW na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ lƵď naĐŝƐnČđ ϴZ ;ϬϮϱͿ na ƉŝlŽĐŝe EaĐŝƐnČđ ŝ Ɖƌnjytƌnjyŵađ naĐŝƑnŝħty ϱW Žƌanj naĐŝƐnČđ ϮW ũeĚnŽŬƌŽtnŝe na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ aďy ƐƉƌaǁĚnjŝđ naƐtaǁŝŽny ĐnjaƐ
30 protokół 60 protokół45 protokół
5 protokół 30 protokół15 protokół
0 protokół 5 protokół2 protokół
58
Page 59
EŝĞƉƌnjĞƌǁĂŶLJƚƌLJďLJǁĞŶƚLJůĂĐũŝ
;Ϯϰ ,ŽƵƌƐͿ WentylatŽƌ ƉƌaĐƵũe nŝeƉƌnjeƌǁanŝe nj naũŵnŝeũƐnjČ ƉƌħĚŬŽƑĐŝČ ĚŽ ĐnjaƐƵ ũeŐŽ aŬtyǁaĐũŝ Ɖƌnjenj ĐnjƵũnŝŬ ǁŝlŐŽtnŽƑĐŝ lƵď ǁyųČĐnjnŝŬ njeǁnħtƌnjny ŬtyǁaĐũa EaĐŝƐnČđ ǁyųČĐnjnŝŬ ϲW na ƉanelƵ
ƐteƌŽǁnŝĐnjyŵ lƵď ϭϬZ na ƉŝlŽĐŝe &ƵnŬĐũa ta ũeƐt nŝeĚŽƐtħƉna ǁ ƉƌnjyƉaĚŬƵ ƉŽĚųČĐnjenŝa njŐŽĚnŝe nje ƐĐŚeŵateŵ ƉŽĚųČĐnjenŝa Ϯ
WĂƵnjĂ
&ƵnŬĐũħ tħ ŵŽǏna aŬtyǁŽǁađ ǁyųČĐnjnŝe ƉŝlŽteŵ WŽ naĐŝƑnŝħĐŝƵ ǁyųČĐnjnŝŬa
ϳZ ǁentylatŽƌ njatƌnjyŵƵũe Ɛŝħ na ϰϱ ŵŝnƵt lƵď ĚŽ
ŵŽŵentƵ ƉŽnŽǁneŐŽ naĐŝƑnŝħĐŝa ǁyųČĐnjnŝŬa ϳZ
tLJųČĐnjĞŶŝĞǁųČĐnjĞŶŝĞ
&ƵnŬĐũħ tħ ŵŽǏna aŬtyǁŽǁađ ǁyųČĐnjnŝe ƉŝlŽteŵ WentylatŽƌ ǁyųČĐnja Ɛŝħ ǁyųČĐnjnŝŬŝeŵ ϭZ WſǁĐnjaƐ ǁentylatŽƌ nŝe ƌ
eaŐƵũe na ƐyŐnaųy nj ĐnjƵũnŝŬa ǁŝlŐŽtnŽƑĐŝ lƵď ǁyųČĐnjnŝŬſǁ njeǁnħtƌnjnyĐŚ WentylaĐũa ŝnteƌǁaųŽǁa njŽƐtaũe ǁųČĐnjŽna ŝ ƉŽ ϭϱ ŐŽĚnjŝnaĐŚ ǁentylatŽƌ ƉƌaĐƵũe Ɖƌnjenj Ϯ ŐŽĚnjŝny
tĞŶƚLJůĂĐũĂŝŶƚĞƌǁĂųŽǁĂ
&ƵnŬĐũa aƵtŽŵatyĐnjna Eŝe ŵŽǏna ũeũ
ƌeŐƵlŽǁađ lƵď ǁyųČĐnjyđ hƌƵĐŚaŵŝa Ɛŝħ ĐŽ ϭϱ ŐŽĚnjŝn ŝ ƉƌaĐƵũe Ɖƌnjenj Ϯ ŐŽĚnjŝny nj ǁyĚaũnŽƑĐŝČ ŽŬ ϳϬ ŵ³Ś :eǏelŝ ǁ tyŵ ĐnjaƐŝe ǁentylatŽƌ ŽĚďŝeƌnje ƐyŐnaų nj ĐnjƵũnŝŬa ǁŝlŐŽtnŽƑĐŝ lƵď nj
eǁnħtƌnjneŐŽ ǁyųČĐnjnŝŬa njŽƐtanŝe aŬtyǁŽǁany nŽƌŵalnŝe
ZĞƐĞƚŶĂƐƚĂǁŝĞŷĨĂďƌLJĐnjŶLJĐŚ
WŽ njeǁnħtƌnjneũ ƐtƌŽnŝe ǁentylatŽƌa njnaũĚƵũe Ɛŝħ ǁŝelŽďŝeŐƵnŽǁy ǁyųČĐnjnŝŬ ƉƌČĚƵ WyųČĐnjyđ ǁentylatŽƌ Ɖƌnjy ƵǏyĐŝƵ teŐŽ ǁyųČĐnjnŝŬa Ea
ĐŝƐnČđ ŝ Ɖƌnjytƌnjyŵađ naĐŝƑnŝħty ǁyųČĐnjnŝŬ dZz na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ ŝ ũeĚnŽĐnjeƑnŝe ǁųČĐnjyđ ǁentylatŽƌ Ɖƌnjy ƵǏyĐŝƵ ǁyųČĐnjnŝŬa ƉƌČĚƵ 'Ěy ǁentylatŽƌ ƵƌƵĐŚŽŵŝ Ɛŝħ Ɖƌnjytƌnjyŵađ ǁyųČĐnjnŝŬ dZz ǁĐŝƑn
ŝħty Ɖƌnjenj ŽŬ ϱ ƐeŬƵnĚ ĚŽ ŵŽŵentƵ aǏ
laŵƉŬa ƉŽĚ ƐƉŽĚeŵ ƉƌnjeƐtanŝe ŵŝŐađ na njŝelŽnŽ
PAUSE
59
Page 60
Nastawa fabryczna (Ø100/125)
Sygnalizacja działania
Standby mode 0 m³/h 24 Hours mode 33/40 m³/h Speed Silent mode Step 10 Speed Max mode Step 6 Moisture extraction Max Overrun timer 5 minutes Delayed start timer 0 minutes Timer moisture extraction 30 minutes
^tatƵƐ Ěnjŝaųanŝa ǁentylatŽƌa ǁŝĚŽĐnjny ũeƐt na ƉanelƵ ƐteƌŽǁnŝĐnjyŵ ƉŽĚ ǁyųČĐnjnŝŬŝeŵ ŽnjnaĐnjŽnyŵ ũaŬŽ ^ddh^ ;ϱWͿ
ŝelŽna laƉŵƉŬa ʹ ƵƌƵĐŚŽŵŝŽny njeǁnħtƌnjnyŵ ǁyųČĐnjnŝŬŝeŵ
ŝelŽna ŵŝŐaũČĐa ĐŽ Ϯ
ƐeŬƵnĚy ʹ ǁentylatŽƌ ũeƐt ǁ tƌyďŝe
ŐŽtŽǁŽƑĐŝ
njeƌǁŽna laŵƉŬa ʹ tƌyď Ϯϰ ,ŽƵƌƐ
CzerwŽna ŵŝŐaũČĐa ĐŽ Ϯ ƐeŬƵnĚy ʹ ƵrƵĐŚŽŵŝŽny ĐzƵũnŝŬŝeŵ wŝlŐŽtnŽƑĐŝ
CzerwŽna ŝ zŝelŽna ŵŝŐaũČĐe ĐŽ Ϯ ƐeŬƵnĚ
y ʹ ƵrƵĐŚŽŵŝŽna
wentylaĐũa ŝnterwaųŽwa
CzerwŽna ŵŝŐaũČĐa Ěwa razy na ƐeŬƵnĚħ ʹ aŬtywŽwane wųČĐzenŝe z ŽƉſǍnŝenŝeŵ
60
Page 61
Konserwacja
WrzeĚ rŽzƉŽĐzħĐŝeŵ ŬŽnƐerwaĐũŝ ŽĚųČĐzyđ ŽĚ ǍrſĚųa zaƐŝlanŝa <ŽnƐerwaĐũa ŽďeũŵƵũe reŐƵlarne ƵƐƵwanŝe ŬƵrzƵ ŝ ďrƵĚƵ hǏywađ ŵŝħŬŬŝeũ ƑĐŝerŬŝ zwŝlǏŽneũ wŽĚČ z ŵyĚųeŵ WŽ ƵŵyĐŝƵ ƉŽwŝerzĐŚnŝħ wytrze WaǏne ũeƐt taŬǏe ƵƐƵwanŝe ŬƵrzƵ ŝ ďrƵĚƵ z ŬanaųƵ DŽǏna tŽ zrŽďŝđ wyĐŝČŐaũČĐ wŝrnŝŬ wentylatŽra ũaŬ ƉŽŬazanŽ na ŝnƐtrƵŬĐũŝ ƉŽnŝǏeũ
aterŝħ w ƉŝlŽĐŝe naleǏy wyŵŝenŝađ w razŝe ƉŽtrzeďy dyƉ ďaterŝŝ CZϮϬϮϱ ϯs
đ ĚŽ ƐƵĐŚa hnŝŬađ ƐƉryƐŬanŝa ƐŝlnŝŬa ŝ ƉųytŬŝ ĚrƵŬŽwaneũ
1
3
2
4
61
Page 62
Beschreibung
Der Lüfter ist für die Be- und Entlüftung von Nassräumen ausgelegt, kann aber auch zur Belüftung von anderen Raumtypen ver­wendet werden. Die Funktionen des Lüfters werden in dieser Anleitung beschrieben. Lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.
Dieses Gerät darf nicht von Kindern oder Personen mit
!
Funktionsbeeinträchtigungen verwendet werden. Es darf auch nicht von Personen verwendet werden, die über keine Erfahrungen mit der Verwendung des Gerätes verfügen, es sei denn sie haben eine Schulung erhalten oder verwenden das Gerät unter Aufsicht einer verantwortlichen Person oder haben von dieser entsprechende Anleitungen erhalten. Achten Sie darauf, dass keine Kinder mit dem Gerät spielen.
Der elektrische Anschluss muss von einem autor-
!
isierten Installateur vorgenommen werden.
Das Produkt darf nicht über den Hausmüll entsorgt werden. Es muss dem Recycling von elektrischen und elektronischen Geräten zugeführt werden.
Konformitätserklärung
Mit dieser Erklärung wird bestätigt, dass das Produkt die Anforderungen der folgenden Richtlinien/Normen erfüllt: EN 55014-1: 2006 EN 55014-2: 1997 EN 60335-2-80: 2003 EN 61000-3-2: 2006 EN 61000-3-3: 2008 EN 62233: 2008
Unsere Produkte werden ständig weiterentwickelt und wir behalten uns das Recht auf Änderungen vor. Druckfehler vorbehalten.
Inhalt In der Verpackung enthalten sind:
 Lüfter - 1 Stck.  Fernbedienung - 1 Stck.  Stutzen Ø 100 mm - 1 Stck.  Stutzen Ø 125 mm - 1 Stck.  Schraubensatz - 1 Stck.  Gebrauchsanweisung - 1 Stck.
Funktionen
Silent Modus und Max Modus
Automatische Feuchtesteuerung
24 Hours Modus
Timer für Nachlaufzeit
Timer für Startverzögerung
Geschwindigkeitsregler
Intervalllüftung
PAUSE
Pausenfunktion
62
Page 63
Technische daten
mϹ/h
Ø Speed dB(A) 3m Pa Max Min - Max
24 Hours 17 33 -
100 mm
Silent 22 19 74 58 - 74
Max 31 31 91 66 - 91
100-240 V / 50-60 Hz 3,8 W 0,03 A
125 mm
24 Hours 17 40 -
Silent 21 20 90 69 - 90
Max 32 32 115 87 - 115
220 RPM IP 44 0,35 Kg
Umgebungstemperatur +1° - +45°C
Der Lüfter hat vier Betriebsmodi:
STANDBY - Bis er ein Signal vom Feuchtesensor oder einem externen Schalter bekommt, ist der Lüfter aus
24 HOURS - Kontinuierliche Lüftung rund um die Uhr bei minimaler Drehzahl. Wenn das Feuchtigkeitsniveau steigt, wechselt der Lüfter in den Max-Modus (standardmäßig) oder in den Silent-Modus (benutzerdefiniert). Der Lüfter wech selt nach einem Signal vom externen Schalter in den Silent-Modus, wenn dieser angeschlossen ist.
SILENT - Geräuscharmer Betriebsmodus mit zehnstufiger Drehzahlregelung. Kann von externem Schalter oder dem Feuchtesensor des Lüfters aktiviert werden.
MAX - Max. Drehzahl mit zehnstufiger Regelung. Wird standardmäßig durch den Feuchtesensor des Lüfters aktiviert, wenn die Luftfeuchtigkeit steigt.
63
Page 64
Montage
Montieren Sie den Lüfter für ein optimales Resultat möglichst weit oben an der Wand. Der Lüfter ist doppelt isoliert und benötigt keine Erdung. Er sollte so weit wie möglich von der Frischluftzufuhr entfernt angebracht werden, um eine optimale Luftdurchströmung im Raum zu erreichen. Die frische Luft wird entweder direkt von außen durch ein Wandventil oder aus einem anliegenden Raum zugeführt, z. B. durch Gitter oder Spalten in der Tür.
Der Lüfter kann horizontal und vertikal angebracht werden. Abb. 1. Der Lüfter hat einen integrierten Stromschalter. Abb. 2.
(Schalter für allpoliges Trennen, 2 mm Kontaktabstand.) Der Lüfter ist für die Montage in Rundkanälen mit Ø 100 mm und
Ø 125 mm ausgelegt. Verwenden Sie bei Bedarf den beigefügten Stutzen. Abb. 3. Der Lüfter kann auch ohne Stutzen über der Öffnung montiert werden, falls dieser von deren Abmessungen abweicht.
1. Der elektrische Anschluss muss von einem autorisierten
Installateur nach dem Schaltplan vorgenommen werden.
2. Schneiden Sie ein Loch in die Wand, das etwas größer ist als
der Durchmesser des Stutzen.
3. Passen Sie zwischen der außen- und innenliegenden Öffnung
eine Wanddurchführung/Kanal an. Die Durchführung muss ein schwaches Gefälle gegen die Außenwand haben, damit ggf. Kondenswasser ablaufen kann.
4. Nehmen Sie die Vorderabdeckung durch Kippen der Front über
die Schnappverschlüsse unten und oben ab. Abb. 4
5. Der Lüfter hat drei Ausstanzungen für die Kabeldurchführung.
Schneiden Sie die für die Installation geeignete aus. Abb. 5
6. Befolgen Sie die Anweisungen auf der nächsten Seite.
Abb. 1
Abb. 2
Abb. 4 Abb. 5
Abb. 3
64
Page 65
1
432
5
8
76
109
65
Page 66
Schaltplan 1 - STANDBY-Modus
1
Der Lüfter befindet sich im Standby-Modus und läuft nicht. Wird der 24 Hours Modus aktiviert, läuft der Lüfter kontinuierlich auf niedrigster Drehzahl. Wenn die Feuchtigkeit steigt, startet der Lüfter im MAX-Modus (Standardeinstellung) oder im SILENT-Modus (benutzerdefiniert). Wenn die Feuchtigkeit entlüftet ist, wechselt der Lüfter zurück in den Standby-Modus oder den 24 Hours Modus
Schaltplan 2 - SILENT-Modus
2
Der Lüfter läuft kontinuierlich im SILENT-Modus. Der 24 Hours Modus kann nicht aktiviert werden. Wenn die Feuchtigkeit steigt, startet der Lüfter im MAX­Modus (Standardeinstellung) oder läuft im SILENT-Modus weiter (benutzerdefiniert). Wenn die Feuchtigkeit entlüftet ist, wechselt der Lüfter zurück in den SILENT- Modus.
Schaltplan 3 - Externer Schalter
3
Lichtschalterangeschlossen
Der LT-Kontakt ist an einen externen Schalter/
Der Lüfter befindet sich im Standby-Modus und läuft nicht. Wird der 24 Hours Modus aktiviert, läuft der Lüfter kontinuierlich auf niedrigster Drehzahl. Der externe Schalter aktiviert den Lüfter, der im SILENT-Modus startet. Wenn der Schalter ausgeschaltet wird, wechselt der Lüfter zurück in den Standby-Modus. Wenn die Feuchtigkeit steigt, startet der Lüfter im MAX-Modus (Standardeinstellung) oder im SILENT­Modus (benutzerdefiniert). Wenn die Feuchtigkeit entlüftet ist, wechselt der Lüfter zurück in den Standby-Modus oder den 24 Hours Modus
Schaltplan 4 - Impulsschalter
4
aktiviert wird, wenn die Tür zum Raum geöffnet wird.
Der LT-Kontakt ist an einen Impulsschalter angeschlossen, der
Der Lüfter befindet sich im Standby-Modus und läuft nicht. Wird der 24 Hours Modus aktiviert, läuft der Lüfter kontinuierlich auf niedrigster Drehzahl. Der Impulsschalter aktiviert den Lüfter, der im SILENT-Modus startet und gemäß der im TIMER eingestellten Nachlaufzeit läuft. Wenn die Feuchtigkeit steigt, startet der Lüfter im MAX-Modus (Standardeinstellung) oder im SILENT-Modus (benutzerdefiniert). Wenn die Feuchtigkeit entlüftet ist, wechselt der Lüfter zurück in den Standby-Modus oder den 24 Hours Modus.
N
L
N
L
LT
1
N L
LT
3
N L
N
L
N
S
2
N L
LT
4
L
N L
LT
Sk
66
Page 67
Einstellungen
Der Lüfter ist voreingestellt und einsatzbereit und erfordert keine zusätzlichen Einstellungen. Wenn Anpassungen erforderlich sind, sind diese über das Bedienfeld des Lüfters oder die beigefügte Fernbedienung vorzunehmen. Die Reichweite der Fernbedienung beträgt 3 Meter. Die besten Signale entstehen im rechten Winkel zum Lüfter. Empfangene Signale werden durch ein Tonsignal bestätigt. Falls ein Signal ausbleibt, gehen Sie näher an den Lüfter heran und versuchen es erneut.
Drehzahlregelung SILENT-Modus
Drücken Sie auf Schalter “3CP” und “4CP” auf dem Bedienfeld des Lüfters oder den Schalter “4RC” auf der Fernbedienung. Um die eingestellte Drehzahl zu sehen, drücken Sie ein Mal auf den Schalter “3CP”, “4CP” oder “4RC”.
Drehzahlregelung MAX-Modus
Drücken Sie auf den Schalter “7CP” und halten ihn und drücken Sie dann auf “3CP” und “4CP” auf dem Bedienfeld des Lüfters oder “5RC” auf der Fernbedienung. Um die eingestellte Drehzahl zu sehen, drücken Sie auf “7CP” und halten ihn und drücken dann gleichzeitig ein Mal auf “3CP” oder “4CP”. Um die eingestellte Drehzahl mit der Fernbedienung zu sehen, drücken Sie auf “5RC”.
Wahl des Modus für den Feuchtigkeitsabzug
Der Abzugsmodus ist standardmäßig der MAX-Modus. Eine Änderung des Modus zwischen SILENT und MAX kann vorgenommen werden, indem der Schalter “1CP” auf dem Bedienfeld oder auf der Fernbedienung die Schalter “2RC” (SILENT) und “3RC” (MAX) gedrückt werden. Der MAX-Modus ergibt den besten Abzug. Der SILENT-Modus ist besonders geräuscharm. Um den eingestellten Modus zu sehen, drücken Sie ein Mal auf den Schalter “1CP”.
1C P
2C P
1R C
2RC
4RC
6RC
8RC
9RC
10RC
SILENT MAX
SILENT
ON/OFF
MOVE
ON/OFF
24 H
3C P
TIMER SETTINGS
TEMPERATURE SETTINGS
PAUSE
4C P
5C P
6C P
7C P
5RC
MAX
3RC
7RC
11RC
67
Page 68
Einstellung des Timers für den Feuchtigkeitsabzug
Wenn die Feuchtigkeit entlüftet und das Niveau stabilisiert ist, läuft der Lüfter gemäß der Timereinstellung weiter, bis er zurück in den vorherigen Modus wechselt. Die Stabilisierung der Luftfeuchtigkeit ist definiert als eine Änderung der Feuchtigkeit von max. 3 % im Lauf von 5 Minuten. Die Voreinstellung ist 30 Minuten. Wenn die Feuchtigkeit weniger als 20 % im Lauf von 10 Minuten steigt, wird die Nachlaufzeit auf 15 Minuten geändert. Einstellung des Timers: Drücken Sie den Schalter “7CP” und halten ihn und wählen Sie die Zeit mit “2CP” auf dem Bedienfeld des Lüfters. Diese Einstellung kann nicht über die Fernbedienung vorgenommen werden. Um die eingestellte Nachlaufzeit zu sehen, drücken Sie “7CP” und halten ihn und drücken ein Mal auf “2CP”.
Timer für Nachlaufzeit
Der Timer steuert, wie lange der Lüfter läuft, nachdem er von einem externen Schalter aktiviert wurde. Wenn der Schalter ausgeschaltet wird, läuft der Lüfter nach der eingestellten Nachlaufzeit weiter, bis er zurück zum vorherigen Modus geht. Die Voreinstellung ist 5 Minuten. Einstellung des Timers: Wählen Sie die Nachlaufzeit mit Schalter “2CP” auf dem Bedienfeld oder “9RC” (5, 15, 30) auf der Fernbedienung. Drücken Sie ein Mal auf “2CP” auf dem Bedienfeld, um die eingestellte Zeit zu sehen.
Timer für Startverzögerung
Der Timer sorgt dafür, dass der Lüfter zu einem festgelegten Zeitpunkt startet, nachdem er von einem externen Schalter oder dem internen Feuchtesensor aktiviert wurde. Bei kürzeren Aufenthalten im Raum kann dies zweckmäßig sein. Die Voreinstellung ist 0 Minuten. Einstellung des Timers: Drücken Sie den Schalter “5CP” und halten ihn und wählen die Zeit mit “2CP” auf dem Bedienfeld oder “8RC” (0, 2, 5) auf der Fernbedienung. Drücken Sie “5CP” und halten ihn und drücken Sie ein Mal “2CP” auf dem Bedienfeld, um die eingestellte Zeit zu sehen.
30 minuten 60 minuten45 minuten
5 minuten 30 minuten15 minuten
0 minuten 5 minuten2 minuten
68
Page 69
Kontinuierlicher Lüftungsmodus
(24 Hours) Der Lüfter läuft kontinuierlich mit niedrigster Drehzahl, bis er vom Feuchtesensor oder einen externen Schalter aktiviert wird. Aktivierung: Drücken Sie auf Schalter “6CP” auf dem Bedienfeld oder “10RC” auf der Fernbedienung. Die Funktion ist nicht verfügbar bei Anschluss nach Schaltplan 2.
Pause
Die Funktion kann nur über die Fernbedienung aktiviert werden. Durch Drücken auf Schalter “7RC” stoppt der Lüfter für 45 Minuten oder bis der Schalter “7RC” erneut gedrückt wird.
Ein/aus Die Funktion kann nur über die Fernbedienung aktiviert werden. Der Lüfter kann mit dem Schalter “1RC” angehalten werden. Der Lüfter reagiert dann nicht auf Signal vom Feuchtesensor oder den externen Schalter. Die Intervalllüfter bleibt an und nach 15 Stunden lüftet der Lüfter 2 Stunden lang.
Intervalllüftung
Automatische Funktion. Kann nicht verstellt oder ausgeschaltet werden. Startet alle 15 Stunden und läuft 2 Stunden lang mit einem Volumen von ca. 70 m³/h. Empfängt der Lüfter in diesem Zeitraum ein Signal vom Feuchtesensor oder einem externen Schalter, wird er normal aktiviert.
Zurücksetzung von Voreinstellungen
Auf der Außenseite des Lüfters befindet sich der integrierte allpolige Stromschalter. Schalten Sie den Lüfter mit diesem Schalter aus. Drücken Sie den Schalter “MODE” auf dem Bedienfeld des Lüfters und halten ihn und schalten Sie gleichzeitig den Lüfter mit dem Stromschalter an. Wenn der Lüfter startet, halten Sie den Schalter “MODE” ca. 5 Sekunden gedrückt, bis die Leuchte unten nicht mehr grün blinkt.
PAUSE
69
Page 70
Voreinstellung (Ø100/125)
Standby mode 0 m³/h 24 Hours mode 33/40 m³/h beschleunigen Silent mode Step 10 beschleunigen Max mode Step 6 Feuchtigkeitsabzug Max Timer für Nachlaufzeit 5 minuten Timer für Startverzögerung 0 minuten Timer Feuchtigkeitsabzug 30 minuten
Betriebssignale
Der Betriebsstatus des Lüfters wird auf dem Bedienfeld unter dem Schalter “STATUS” (5CP) angezeigt.
Grün - aktiviert von einem externen Schalter
Grün blinkend alle 2 Sekunden - Lüfter ist im Standby-Modus
Rot - 24 Hours Modus
Rot blinkend alle 2 Sekunden - aktiviert vom Feuchtesensor.
Rot und grün blinkend alle 2 Sekunden - Intervalllüftung aktiviert
Rot blinkend zwei Mal pro Sekunde - Startverzögerung aktiviert
70
Page 71
Wartung
Schalten Sie vor der Wartung die Stromzufuhr aus. Die Wartung umfasst die regelmäßige Beseitigung von Staub und Schmutz. Verwenden Sie hierfür einen weichen feuchten Lappen mit etwas Seife. Trocknen Sie die Oberflächen nach der Reinigung. Vermeiden Sie Spritzer auf Motor und Platine. Entfernen Sie auch Staub und Schmutz aus dem Kanal. Nehmen dafür ggf. das Ventilatorrad heraus, siehe Anleitung unten.
Die Batterie in der Fernbedienung muss bei Bedarf ausgetauscht werden. Batterietyp CR2025 3 V
1
3
2
4
71
Page 72
Flexit AS, Televeien 15, 1870 Ørje, Norway www.flexit.com
113485-01 2013-08
Loading...
