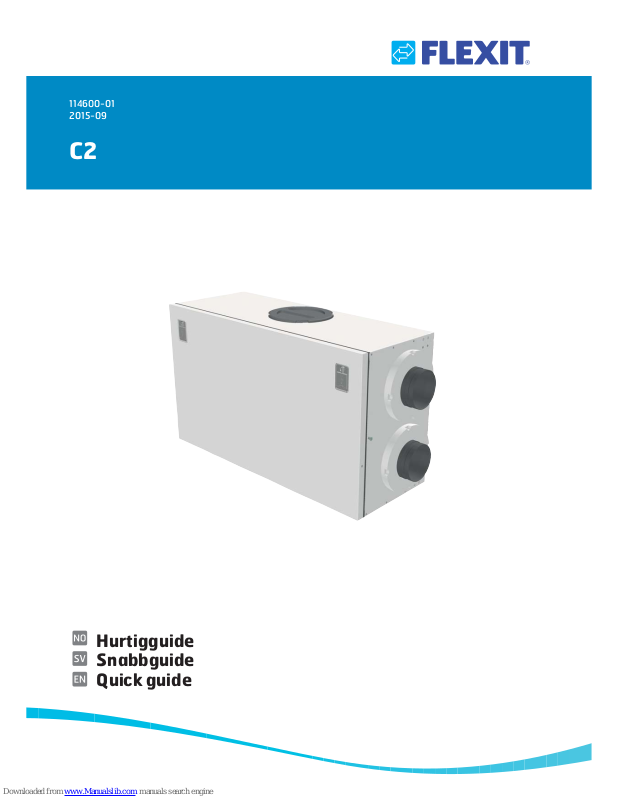

Page 1
Hurtigguide
Snabbguide
Quick
guide
C2
114600-01
2015-09
Page 2
114600N-01
2015-09
Hurtigguide C2
Luftbehandlingsaggregat
Systembeskrivelse
Aggregatet sørger for ventilasjon i boligen.
Det tilfører friskluft i boligens oppholds- og soverom via ventiler
som normalt er plassert i tak. Samtidig suges brukt luft ut fra
kjøkken, bad, toalett og vaskerom.
Aggregatet inneholder en roterende varmeveksler
som tar vare på ca 80% av varmen i avtrekksluften, og
overfører varmen til tilluften når det er behov for dette.
Aggregatet styres fra et eget betjeningspanel.
Drift
Viftehastighet
Viftehastigheten må tilpasses behovet for
ventilasjon. Se ”konsekvenser ved feil drift”.
Min
Må ikke benyttes første driftsår,
eller når boligen er i bruk
Normal
Vanlig drift
Max
Brukes ved økt fuktnivå eks.
bruk av bad, og generelt ved økt
ventilasjonsbehov
Ved høy fuktproduksjon er det viktig å bruke
Max en stund etter at fuktproduksjonen er
avsluttet, slik at anlegget får tid til å trekke
fuktigheten ut av rommet.
CI60
Viftehastigheten justeres
med + og – knappene på
panelet.
CI600
Viftehastigheten velges med
piltastene og bekreftes med OK.
HOVEDMENY
INNSTILLINGER
>
OK?
MIN
NORMAL
MAX
MAX TIMER
Konsekvenser ved feil drift
Kondens
På våtrom produseres det ofte mye fukt fra tørking av klær, dusjing o.l. Hvis utelufta er
kald vil den kjøle ned veggene, og fukten i innelufta vil kunne kondensere på aggregatet.
De som opplever dette må øke ventilasjonen til Max i perioder med høy
fuktproduksjon.
Økt ventilasjon sørger for å trekke den fuktige lufta ut av rommet, og
erstatte den med mindre fuktig luft.
Filter
Gamle og tette filter gir dårlig ventilasjon, og kan også føre til kondensproblemer.
Ny bolig
Nye boliger avgir store mengder fukt og gasser fra tekstiler, byggematerialer, maling osv.
Dette kan blant annet forårsake heksesot, mugg- og fuktskader i boliger. Det er derfor
svært viktig å ventilere godt og sikre et godt luftskifte slik at man kan sikre seg mot disse
skadelige forurensningene.
Page 3
1
2
1
2
3
3
4
a
b
Vedlikehold
Dokumentasjon
Rengjøring av vifter
For at viftene skal beholde sin kapasitet er det
viktig at de er rene for smuss. Dette er spesielt
viktig for anlegg som er tilkoplet kjøkkenhette.
Viftene skal derfor rengjøres en gang i året.
Viftebladene rengjøres med en klut eller en
børste med rødsprit på og med trykkluft, hvis
det er mulig. OBS! Sørg for at motoren ikke blir
utsatt for vann.
Kontroll av anleggets funksjon
Samtidig med vedlikeholdet bør det kontrolleres
at viktige deler av anlegget fungerer som det
skal:
Vifter
Still aggregatet på maks og sjekk at det blåser i
tilluftventiler og suges ut i avtrekksventiler.
Rotor
Det er av avgjørende betydning at denne går
rundt når det er behov for varmegjenvinning, eks
under 10°C ute. Er ikke rotorfunksjonen i orden
sees dette som et feilsignal på styrepanelet.
Sjekk samtidig at luftinntak og luftavkast er åpne
og ikke tettet igjen med løv og rusk.
Skifte fi lter
Filtrene vil, avhengig av støvbelastningen på
stedet, bli gradvis tettere og slippe mindre luft
igjennom. Filtrene må derfor byttes minimum 1
gang årlig (normalt på høsten).
For utfyllende informasjon, se bruker- og
monteringsveiledningene som følger med
produktet.
Disse kan også hentes på www.flexit.no.
Ta godt vare på prosjekteringsunderlaget
inkludert ventilasjonstegninger.
Før alt vedlikehold må aggregatet gjøres strømløst ved å dra ut
strømkabel. Vent så et par minutter til vifter har stanset.
!
Page 4
114600S-01
2015-09

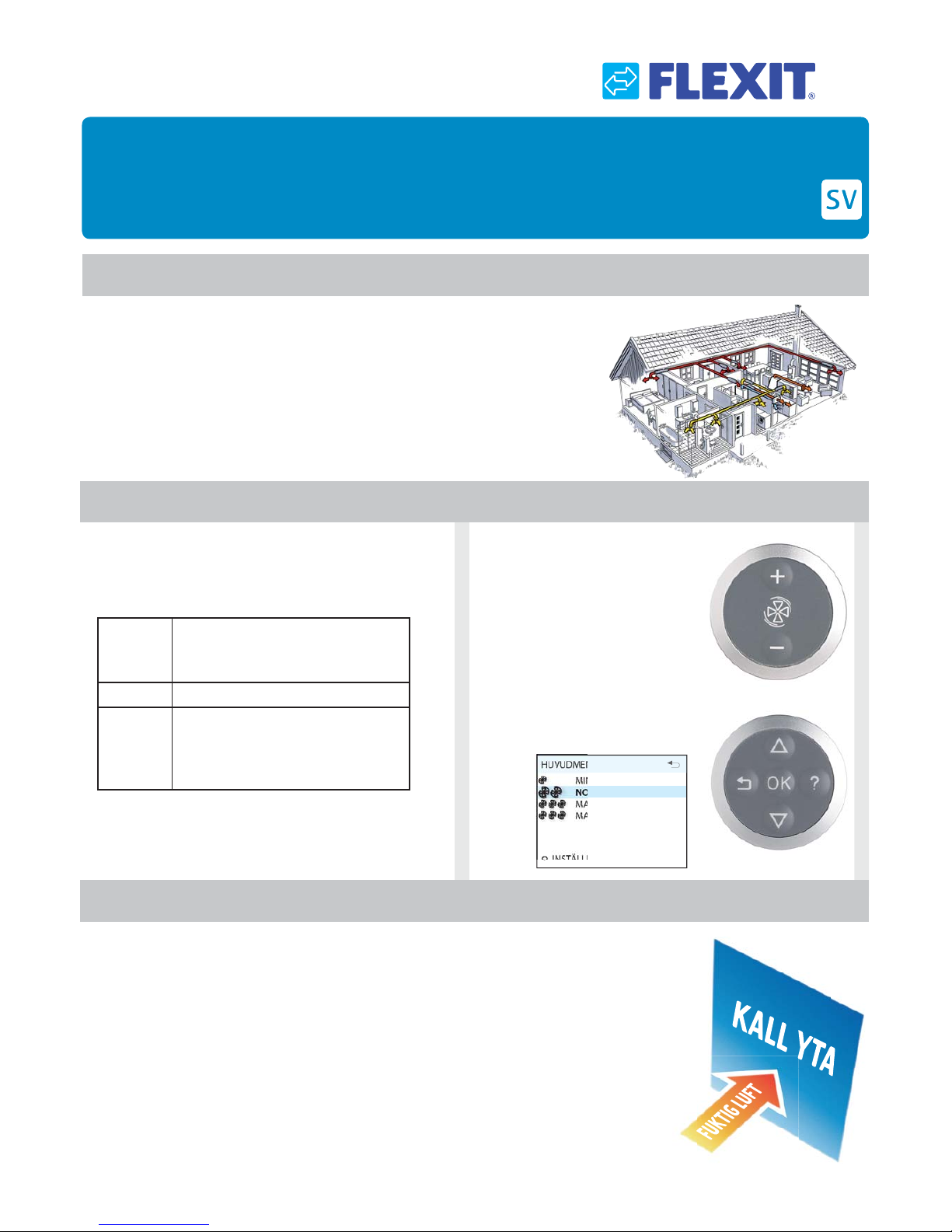

Snabbguide C2
Luftbehandlingsaggregat
Systembeskrivning
CI60
Fläkthastigheten
justeras med + och –
knapparna på panelen.
CI600
Fläkthastigheten väljs med
pilknapparna och bekräftas
med OK.
Konsekvens vid felaktig drift
Kondens
I våtutrymmen är det ofta mycket fukt från torkning av kläder, duschning etc. Om
utomhusluften är kall kommer den att kyla ner väggarna, och fuktig inomhusluft kan
kondensera på aggregatet. De som upplever detta måste öka ventilationen
till Max under perioder med hög fuktproduktion. Ökad ventilation drar ut den
fuktiga luften från rummet, och ersätter den med mindre fuktig luft.
Filter
Gamla och igensatta filter resulterar i dålig ventilation och kan också orsaka problem
med kondens.
Nya bostäder
Nya bostäder släpper ut stora mängder fukt och gaser från textilier, byggmaterial, färg,
etc. Det kan bland annat förorsaka ”black magic dust”, mögel och fuktskador. Det är
därför mycket viktigt att ventilera ordentligt och säkra ett bra luftutbyte så att man kan
säkra sig mot dessa skadliga föroreningar.
HUVUDMENY
INSTÄLLNINGAR
>
OK?
MIN
NORMAL
MAX
MAX TIMER
Min
Får inte användas första
driftsåret när bostaden är ny eller
när bostaden används
Normal
Normal drift
Max
Används vid behov av ökad
lufttillförsel som vid högre
fuktnivå, till exempel vid
duschning eller klädtorkning.
Vid hög fuktproduktion är det viktigt att använda
Max en stund efter att fuktproduktionen har
upphört, så att anläggningen har tid att dra ut
fukten från rummet.
Fläkthastighet
Fläktens hastigheten måste anpassas till
behovet av ventilation. Se "konsekvens vid
felaktig drift”
Aggregatet ger ventilation i hemmet.
Det tillför friskluft till bostadens uppehållsrum och sovrum genom
ventilerna som normalt är placerade i taket. Samtidigt sugs
den använda luften från kök, badrum, toalett och
tvättstuga.
Enheten innehåller en roterande värmeväxlare som tar hand om
ca 80% av värmen i frånluften och överför värmen till tilluften vid behov.
Aggregatet styrs från en separat manöverpanel.
Drift
Page 5

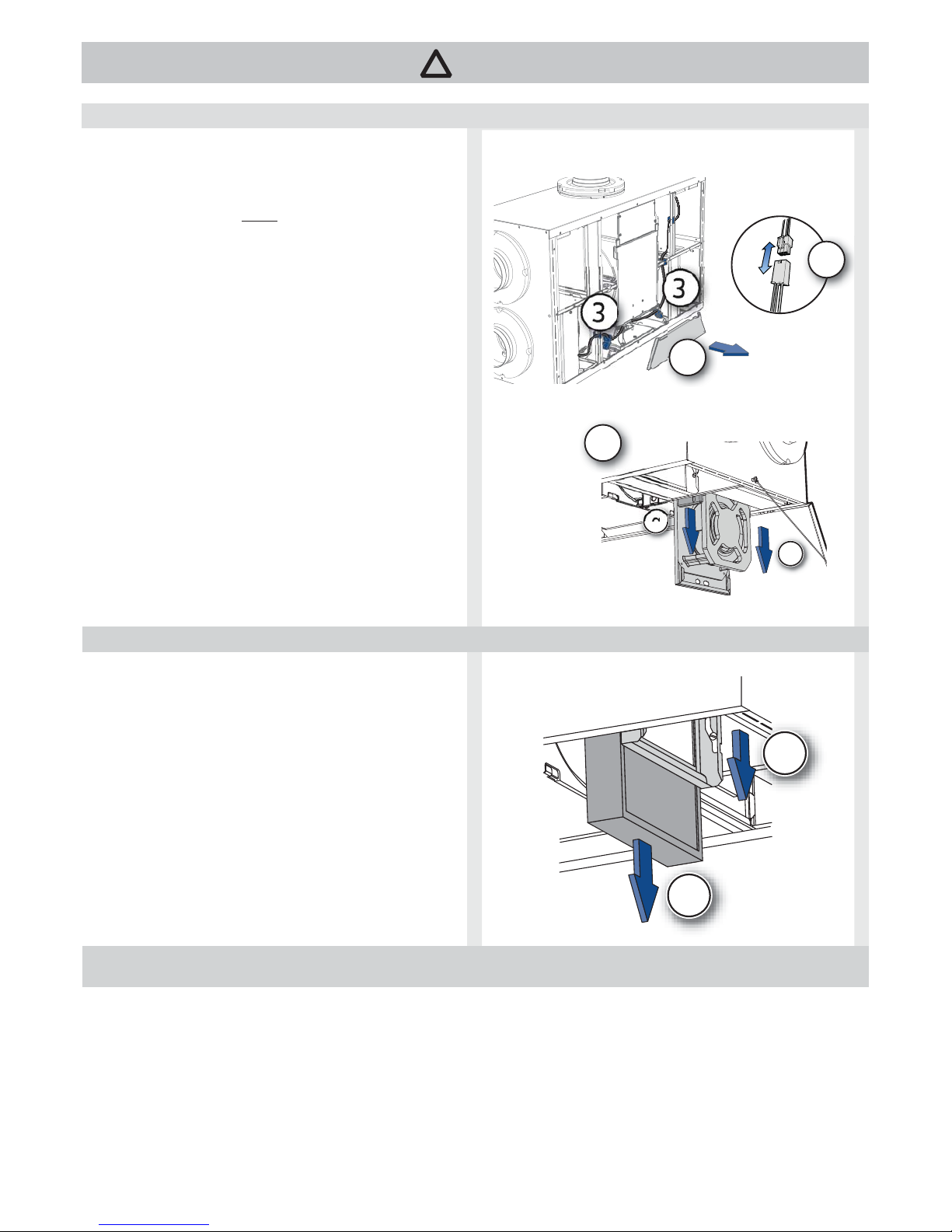

Underhåll
För ytterligare information hänvisas till
bruksanvisning och monteringsanvisning som
medföljer produkten.
Se också www.flexit.no. Ta väl hand om prosjektets
inreglerings dokument inklusive ventilationsritningar.
Innan något underhåll utförs måste enheten göras strömlös genom att
dra ut elkontakten. Vänta några minuter tills fl äktarna har stannat.
!
1
2
3
3
4
a
b
1
2
Dokumentation
Rengöring av fl äktar
För att fl äktarna ska upprätthålla sin kapacitet,
så är det viktigt att de hålls rena. Detta är
särskilt viktigt för system som är anslutna till
spiskåpan. Fläktarna skall rengöras en gång
om året. Fläktbladen rengörs med rödsprit på
en trasa eller en borste och tryckluft om det är
möjligt. OBS! Se till att motorn inte utsätts för
vatten.
Kontroll av anläggningens funktion
Samtidigt med underhållet, kontrolleras att
viktiga delar av systemet fungerar:
Fläktar
Ställ in aggregatet på max och kontrollera
att det blåser i tilluftsventilerna och suger ur
frånluftsventilerna.
Rotorn
Det är väsentligt att denna går runt om det
fi nns ett behov för värmeåtervinning, t.ex.
under 10 ° C utomhus. Fungerar inte rotorn
som avsett så ses detta som en felsignal på
kontrollpanelen. Kontrollera också att luftintag
och avluft är öppna och inte igensatta med löv
och skräp.
Byta fi lter
Filtren kommer, beroende på belastningen av
damm på platsen, bli gradvis tätare och tillåter
mindre luft igenom. Filtren måste bytas minst 1
gång per år (vanligtvis på hösten).
Page 6
114600E-01
2015-09

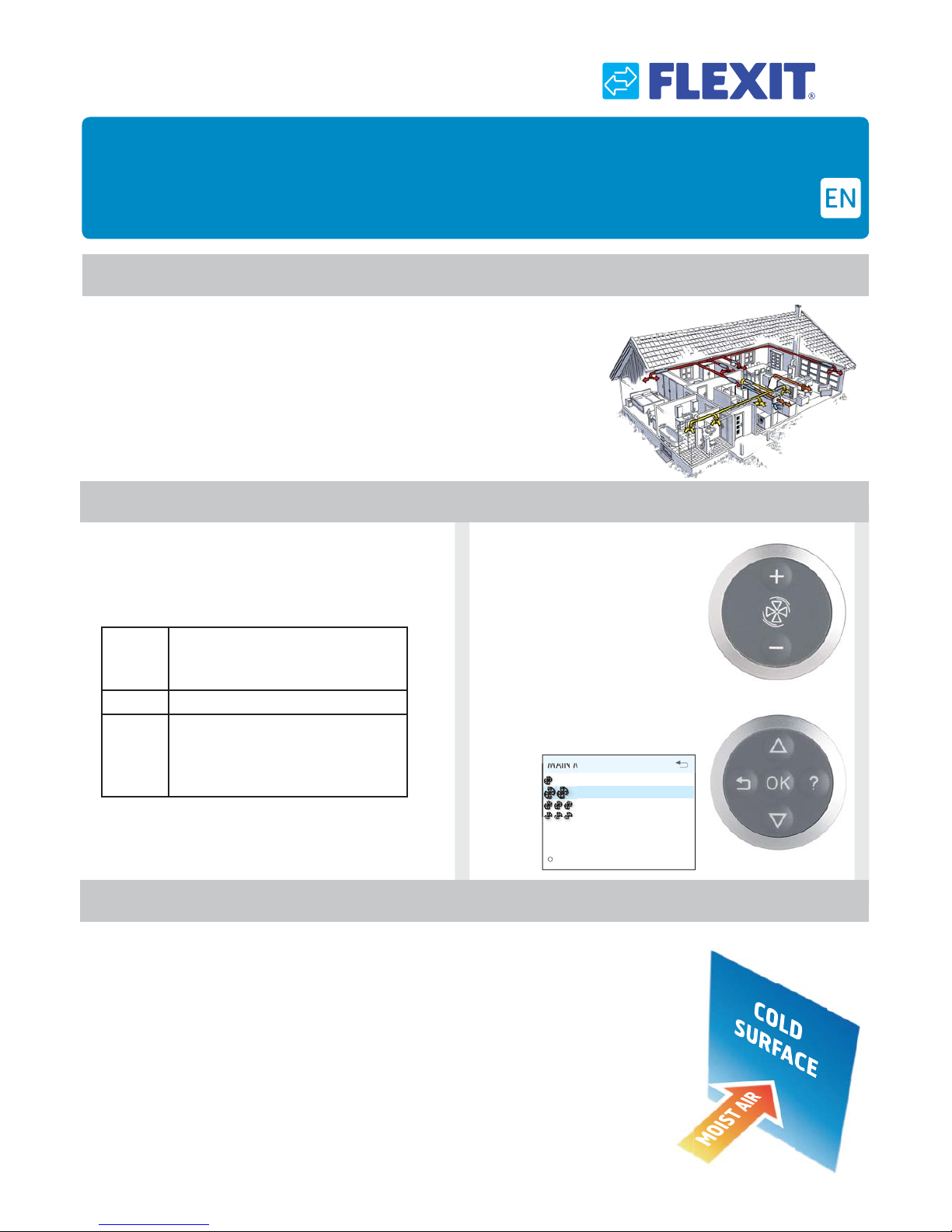

Quick Guide to C2
Air Handling Unit
System description
The unit provides ventilation in the home.
It supplies fresh air to living rooms and bedrooms via valves, which are normally
located in the ceiling. At the same time used air is extracted from the kitchen,
bathroom, toilet and laundry room.
The unit contains a rotating heat exchanger that recovers around
80% of the heat in the extract air and transfers it to the supply air
when needed.
The unit is operated from a separate control panel.
Operation
Fan speed
The fan speed has to be adjusted to the need
for ventilation. See "consequences of incorrect
operation".
Min
Must not be used in the first year
of operation or when the home is
in use
Normal
Normal operation
Max
Used for raised humidity levels, e.g.
when the bathroom is in use, and
generally when there is an increased
need for ventilation
If a lot of moisture is generated, it is important to
use Max for a while afterwards to give the system
time to extract the moisture from the room.
CI60
The fan speed is
adjusted using the +
and – buttons on the
panel.
CI600
The fan speed is selected using
the arrow keys and confirmed
with OK.
MAIN MENU
SETTINGS
>
OK?
MIN
NORMAL
MAX
MAX TIMER
Consequences of incorrect operation
Condensation
A lot of moisture is often generated in wet rooms as a result of drying clothes, showering,
etc. If the outdoor air is cold, it will cool the walls down and the moisture in the indoor air
could condense on the unit.
If you experience this, you must increase ventilation to Max when a lot of moisture
is being generated.
Increased ventilation will ensure that the humid air is extracted from
the room and replaced with drier air.
Filters
Old and blocked filters provide poor ventilation and can also cause condensation
problems.
New homes
New homes give off large quantities of moisture and gases from textiles, building materials, paint, etc. This is known as
off-gassing
and can cause discolouration of walls and
surfaces in the home. Ventilation is therefore very important!
Page 7
1
2
3
3
4
a
b
1
2

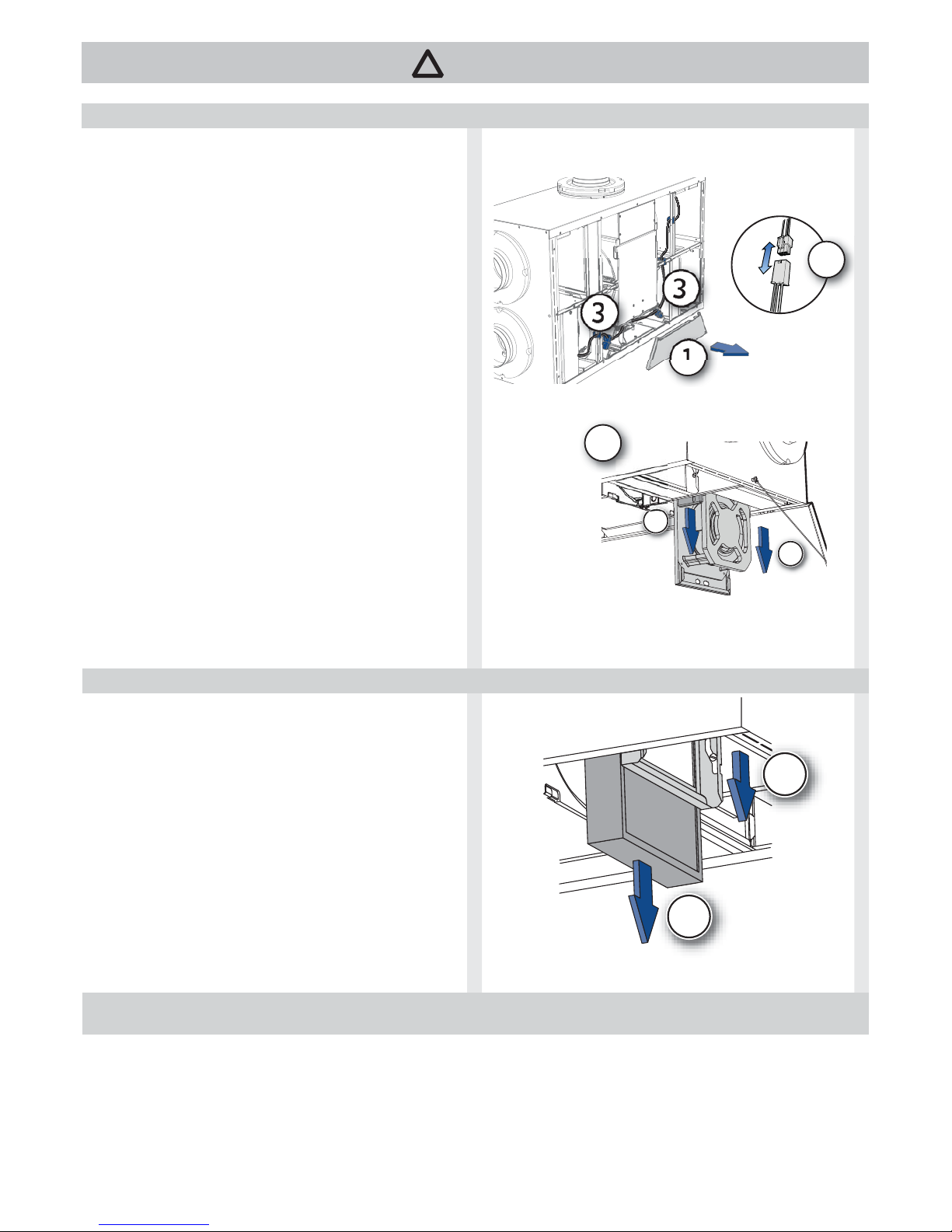

Maintenance
Documentation
Cleaning the fans
If the fans are to retain their capacity, it is important
to ensure that they are clean. This is particularly
important for systems that are connected to a
kitchen hood. The fans therefore have to be removed
for an annual inspection and cleaned if any dirt and
grease have built up on the fan blades. Clean the fan
blades with methylated spirits on a cloth or brush and,
if possible, compressed air. NB! Make sure that the
motor is not exposed to water.
Function check
When maintenance is being carried out, the system
should be checked to make sure that important parts
are working properly:
Fans
Set the unit to Max and check that the supply air
valves are blowing and the extract air valves are
sucking.
Rotor
It is vital that this should rotate when there is a need
for heat recovery, e.g. if the outdoor temperature
is below 10°C. If the rotor is not working properly, an
error signal will appear on the control panel. Also
check that the air intake and exhaust are clear and
not blocked by leaves and debris.
Changing the fi lters
Depending on how dusty the environment is, the
filters will gradually become blocked and let less air
through. The filters therefore have to be changed
at least once a year (usually in the autumn).
For more information see the user manual and
installation instructions supplied with the product.
They can also be downloaded from www.flexit.no.
Keep the projection documents, including the
ventilation drawings, in a safe place.
The unit must be unplugged from the mains before any maintenance
is carried out. Then wait a few minutes for the fans to stop.
!
Page 8
Flexit AS, Televeien 15, N-1870 Ørje www.flexit.no
