Flex PE 14-2 150, PE 14-1 180 operation manual
PE 14-2 150
PE 14-1 180
Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . 3
Original operating instructions . . . . . . . . . . . . . . . . . . . 11
Notice d’instructions d’origine . . . . . . . . . . . . . . . . . . . 19
Istruzioni per l’uso originali . . . . . . . . . . . . . . . . . . . . . . 28
Instrucciones de funcionamiento originales . . . . . . . . . 36
Instruções de serviço originais . . . . . . . . . . . . . . . . . . . 44
Originele gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . 53
Originale driftsvejledning . . . . . . . . . . . . . . . . . . . . . . . 62
Originale driftsanvisningen . . . . . . . . . . . . . . . . . . . . . . 70
Originalbruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . 78
Alkuperäinen käyttöohjekirja . . . . . . . . . . . . . . . . . . . . 86
Αυθεντικές οδηγίες χειρισμού . . . . . . . . . . . . . . . . . . . . . 94
Orijinal işletme kılavuzu . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Instrukcja oryginalna . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Eredeti üzemeltetési útmutató . . . . . . . . . . . . . . . . . . . 120
Originální návod k obsluze . . . . . . . . . . . . . . . . . . . . . . 128
Originálny návod na obsluhu . . . . . . . . . . . . . . . . . . . . 136
Originalna uputa za rad . . . . . . . . . . . . . . . . . . . . . . . . 144
Izvirno navodilo za obratovanje . . . . . . . . . . . . . . . . . . 152
Instrucţiuni de funcţionare originale . . . . . . . . . . . . . . . 160
Оригинално упътване за експлоатация . . . . . . . . . . 168
Оригинальная инструкция по эксплуатации
Originaalkasutusjuhend . . . . . . . . . . . . . . . . . . . . . . . . 187
Originali naudojimo instrukcija . . . . . . . . . . . . . . . . . . . 195
Lietošanas pamācības oriģināls . . . . . . . . . . . . . . . . . . 203
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
. . . . . .
177
PE 14-2 150, PE 14-1 180
Inhalt
Verwendete Symbole . . . . . . . . . . . . . . . 3
Symbole am Gerät . . . . . . . . . . . . . . . . . 3
Technische Daten . . . . . . . . . . . . . . . . . . 3
Auf einen Blick . . . . . . . . . . . . . . . . . . . . 4
Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . 5
Geräusch und Vibration . . . . . . . . . . . . . 7
Gebrauchsanweisung . . . . . . . . . . . . . . . 8
Wartung und Pflege . . . . . . . . . . . . . . . . 9
Entsorgungshinweise . . . . . . . . . . . . . . 10
-Konformität . . . . . . . . . . . . . . . . . . . 10
Haftungsausschluss . . . . . . . . . . . . . . . 10
Technische Daten
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises
drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise
gefährliche Situation. Bei Nichtbeachten
des Hinweises drohen Verletzungen oder
Sachschäden.
HINWEIS
Bezeichnet Anwendungstips und wichtige
Informationen.
Symbole am Gerät
Zur Verringerung eines
Verletzungsrisikos
Bedienungsanleitung lesen!
Augenschutz tragen!
Entsorgungshinweis für das
Altgerät (siehe Seite 10)!
PE 14-2 150 PE 14-1 180
Gerätetyp
Max. Werkzeug-Ø
Spindeldurchmesser M14
Leerlaufdrehzahl
Bemessungsdrehzahl
Leistungsaufnahme
Leistungsabgabe
Gewicht entsprechend „EPTA
procedure 01/2003„ (ohne Kabel)
Schutzklasse
mm
U/min
U/min
W
W
kg
200 250
380–2100 250–1380
2600 1700
1400 1400
880 880
Polierer
2,3
II/
3
Auf einen Blick
PE 14-2 150, PE 14-1 180
1 Spindel
2 Getriebekopf mit Griffhaube
Mit Luftaustritt und Drehrichtungspfeil.
3 Befestigungsschraube für Griffhaube
4 Handgriff

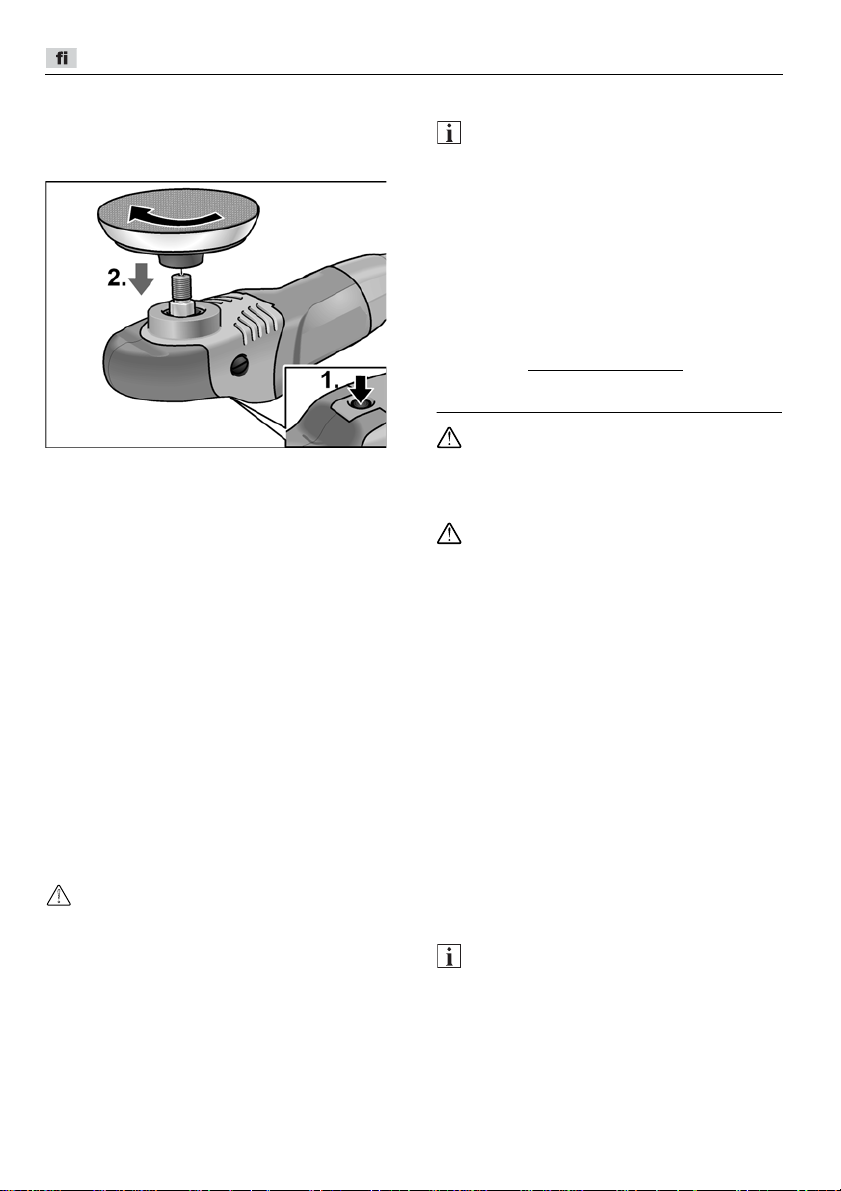

5 Spindelarretierung
Zum Feststellen der Spindel beim
Werkzeugwechsel.
6 Typschild
4
7 Arretierungsknopf
Arretiert den Schalter im Dauerbetrieb.
8 Schalter
Zum Ein- und Ausschalten sowie zum
Hochfahren bis zu der vorgewählten
Drehzahl.
9 Netzkabel 4,0 m mit Netzstecker
10 Stellrad für Drehzahlvorwahl
PE 14-2 150, PE 14-1 180
Zu Ihrer Sicherheit
WARNUNG!
Vor Gebrauch des Elektrowerkzeugs lesen
und danach handeln:
–
die vorliegende Bedienungsanleitung,
–
die „Allgemeinen Sicherheitshinweise“
zum Umgang mit Elektrowerkzeugen
im beigelegten Heft
(Schriften
–
die für den Einsatzort geltenden Regeln
und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem
Stand der Technik und den anerkannten
sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch
Gefahren für Leib und Leben des Benutzers
oder Dritter bzw. Schäden an der Maschine
oder an anderen Sachwerten entstehen.
Der Polierer ist nur zu benutzen
–
für die bestimmungsgemäße
Verwendung,
–
in sicherheitstechnisch einwandfreiem
Zustand.
Die Sicherheit beeinträchtigende Störungen
umgehend beseitigen.
Bestimmungsgemäße Verwendung
Der Polierer ist bestimmt
– für den gewerblichen Einsatz in Industrie
und Handwerk,
– für Polierarbeiten jeglicher Art mit
Polierschwämmen, Lamm- und
Wollfellen, Filzteller, Schwabbelscheibe,
– zum Einsatz mit Polierwerkzeugen, die
für eine Drehzahl von mindestens 2600
U/min
(PE 14-1 180)
Sicherheitshinweise zum Polieren
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen zur
Folge haben
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
-
Nr.: 315.915),
(PE 14-2 150) bzw. 1700 U/min
zugelassen sind.
WARNUNG!
Versäumnisse bei der
. Bewahren Sie alle
Dieses Elektrowerkzeug ist zu verwenden
als Polierer. Beachten Sie alle
Sicherheitshinweise, Anweisungen,
Darstellungen und Daten, die Sie mit dem
Gerät erhalten.
Wenn Sie die folgenden Anweisungen
nicht beachten. kann es zu elektrischem
Schlag, Feuer und/oder schweren
Verletzungen kommen.
Dieses Elektrowerkzeug ist nicht geeignet
zum Schleifen, Sandpapierschleifen,
Arbeiten mit Drahtbürsten
und Trennschleifen.
Verwendungen, für die das
Elektrowerkzeug nicht vorgesehen ist,
können Gefährdungen und Verletzungen
verursachen.
Verwenden Sie kein Zubehör, das vom
Hersteller nicht speziell für dieses
Elektrowerkzeug vorgesehen und
empfohlen wurde.
Nur weil Sie das Zubehör an Ihrem
Elektrowerkzeug befestigen können,
garantiert das keine sichere Verwendung.
Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein
wie die auf dem Elektrowerkzeug
angegebene Höchstdrehzahl.
Zubehör, das sich schneller als zulässig
dreht, kann zerbrechen und umherfliegen.
Außendurchmesser und Dicke des
Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs
entsprechen.
Falsch bemessene Einsatzwerkzeuge
können nicht ausreichend abgeschirmt
oder kontrolliert werden.
Einsatzwerkzeuge mit Gewindeeinsatz
müssen genau auf das Gewinde der
Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert
werden, muss der Lochdurchmesser des
Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen.
Einsatzwerkzeuge, die nicht genau am
Elektrowerkzeug befestigt werden, drehen
sich ungleichmäßig, vibrieren sehr stark
und können zum Verlust der Kontrolle
führen.
Verwenden Sie keine beschädigten
Einsatzwerkzeuge. Kontrollieren Sie vor
jeder Verwendung Einsatzwerkzeuge auf
5
PE 14-2 150, PE 14-1 180
Absplitterungen und Risse, Schleifteller
auf Risse, Verschleiß oder starke
Abnutzung. Wenn das Elektrowerkzeug
oder das Einsatzwerkzeug herunterfällt,
überprüfen Sie, ob es beschädigt ist, oder
verwenden Sie ein unbeschädigtes
Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt
haben, halten Sie und in der Nähe
befindliche Personen sich außerhalb der
Ebene des rotierenden Einsatzwerkzeugs
auf und lassen Sie das Gerät eine Minute
lang mit Höchstdrehzahl laufen.
Beschädigte Einsatzwerkzeuge brechen
meist in dieser Testzeit.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz
oder Schutzbrille. Soweit angemessen,
tragen Sie Staubmaske, Gehörschutz,
Schutzhandschuhe oder Spezialschürze,
die kleine Schleif- und Materialpartikel von
Ihnen fernhält.
Die Augen sollen vor herumfliegenden
Fremdkörpern geschützt werden, die bei
verschiedenen Anwendungen entstehen.
Staub- oder Atemschutzmaske müssen
den bei der Anwendung entstehenden
Staub filtern. Wenn Sie lange lautem Lärm
ausgesetzt sind, können Sie einen
Hörverlust erleiden.
Achten Sie bei anderen Personen auf
sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich
betritt, muss persönliche Schutzausrüstung tragen.
Bruchstücke des Werkstücks oder
gebrochener Einsatzwerkzeuge können
wegfliegen und Verletzungen auch
außerhalb des direkten Arbeitsbereichs
verursachen.
Halten Sie das Netzkabel von sich
drehenden Einsatzwerkzeugen fern.
Wenn Sie die Kontrolle über das Gerät
verlieren, kann das Netzkabel durchtrennt
oder erfasst werden und Ihre Hand oder
ihr Arm in das sich drehende
Einsatzwerkzeug geraten.
Legen Sie das Elektrowerkzeug niemals
ab, bevor das Einsatzwerkzeug völlig zum
Stillstand gekommen ist.
Das sich
drehende Einsatzwerkzeug kann in
Kontakt mit der Ablagefläche geraten,
wodurch Sie die Kontrolle über das
Elektrowerkzeug verlieren können.
Lassen Sie das Elektrowerkzeug nicht
laufen, während Sie es tragen.
Ihre Kleidung kann durch zufälligen
Kontakt mit dem sich drehenden
Einsatzwerkzeug erfasst werden und das
Einsatzwerkzeug sich in Ihren Körper
bohren.
Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs.
Das Motorgebläse zieht Staub in das
Gehäuse, und eine starke Ansammlung
von Metallstaub kann elektrische
Gefahren verursachen.
Verwenden Sie das Elektrowerkzeug nicht
in der Nähe brennbarer Materialien.
Funken können diese Materialien
entzünden.
Verwenden Sie keine Einsatzwerkzeuge,
die flüssige Kühlmittel erfordern.
Die Verwendung von Wasser oder
anderen flüssigen Kühlmitteln kann zu
einem elektrischen Schlag führen.
Rückschlag und entsprechende
Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge
eines hakenden oder blockierten drehenden
Einsatzwerkzeugs, wie Schleifscheibe,
Schleifteller, Drahtbürste usw. Verhaken oder
Blockieren führt zu einem abrupten Stopp des
rotierenden Einsatzwerkzeugs. Dadurch wird
ein unkontrolliertes Elektrowerkzeug gegen
die Drehrichtung des Einsatzwerkzeugs an
der Blockierstelle beschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück
hakt oder blockiert, kann sich die Kante der
Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag
verursachen. Die Schleifscheibe bewegt sich
dann auf die Bedienperson zu oder von ihr
weg, je nach Drehrichtung der Scheibe an der
Blockierstelle. Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen
oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete
Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.
6
PE 14-2 150, PE 14-1 180
Halten Sie das Elektrowerkzeug gut fest
und bringen Sie Ihren Körper und Ihre
Arme in eine Position, in der Sie die
Rückschlagkräfte abfangen können.
Verwenden Sie immer den Zusatzgriff,
falls vorhanden, um die größtmögliche
Kontrolle über Rückschlagkräfte oder
Reaktionsmomente beim Hochlauf zu
haben.
Die Bedienperson kann durch geeignete
Vorsichtsmaßnahmen die Rückschlagund Reaktionskräfte beherrschen.
Bringen Sie Ihre Hand nie in die Nähe sich
drehender Einsatzwerkzeuge.
Das Einsatzwerkzeug kann sich beim
Rückschlag über Ihre Hand bewegen.
Meiden Sie mit Ihrem Körper den Bereich,
in den das Elektrowerkzeug bei einem
Rückschlag bewegt wird.
Der Rückschlag treibt das
Elektrowerkzeug in die Richtung
entgegengesetzt zur Bewegung der
Schleifscheibe an der Blockierstelle.
Arbeiten Sie besonders vorsichtig im
Bereich von Ecken, scharfen Kanten usw.
Verhindern Sie, dass Einsatzwerkzeuge
vom Werkstück zurückprallen und
verklemmen.
Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten
oder wenn es abprallt dazu, sich zu
verklemmen. Dies verursacht einen
Kontrollverlust oder Rückschlag.
Verwenden Sie kein Ketten- oder
gezähntes Sägeblatt.
Solche Einsatzwerkzeuge verursachen
häufig einen Rückschlag oder den Verlust
der Kontrolle über das Elektrowerkzeug.
Besondere Sicherheitshinweise
zum Polieren:
Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu. Verstauen oder kürzen Sie
die Befestigungsschnüre.
Lose, sich mitdrehende Befestigungsschnüre können Ihre Finger erfassen
oder sich im Werkstück verfangen.
Weitere Sicherheitshinweise
Netzspannung und Spannungsangabe
auf dem Typschild muss übereinstimmen.
Spindelarretierung nur bei stillstehendem
Werkzeug drücken.
Geräusch und Vibration
Die Geräusch- und Schwingungswerte
wurden entsprechend EN 60745 ermittelt.
Der A-bewertete Geräuschpegel des
Gerätes beträgt typischerweise:
– Schalldruckpegel L
– Schallleistungspegel L
– Unsicherheit: K = 3 dB.
Schwingungsgesamtwert (beim Polieren
von Lackoberflächen):
– Emissionswert a
– Unsicherheit: K = 1,5 m/s
VORSICHT!
Die angegebenen Messwerte gelten für
neue Geräte. Im täglichen Einsatz
verändern sich Geräusch- und
Schwingungswerte.
HINWEIS
Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem in
EN 60745 genormten Messverfahren gemes
sen worden und kann für den Vergleich von
Elektrowerkzeugen miteinander verwendet
werden. Er eignet sich auch für eine vorläufige
Einschätzung der Schwingungsbelastung. Der
angegebene Schwingungspegel repräsentiert
die hauptsächlichen Anwendungen des Elektro
werkzeugs. Wenn allerdings das Elektrowerk
zeug für andere Anwendungen, mit abweichen
den Einsatzwerkzeugen oder ungenügender
Wartung eingesetzt wird, kann der Schwin
gungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen.
genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist
oder zwar läuft, aber nicht tatsächlich im Einsatz
ist. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich
reduzieren.Legen Sie zusätzliche
Sicherheitsmaßnahmen zum Schutz des
Bedieners vor der Wirkung von Schwingungen
fest wie zum Beispiel: Wartung von Elektro
werkzeug und Einsatzwerkzeugen, Warmhalten
der Hände, Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A)
Gehörschutz tragen.
: 80 dB(A);
pA
: 91 dB(A);
WA
: <2,5 m/s
h
Für eine
-
-
-
-
2
2
-
-
7
PE 14-2 150, PE 14-1 180
Gebrauchsanweisung
WARNUNG!
Vor allen Arbeiten am Polierer den
Netzstecker ziehen.
VORSICHT!
Die vorhandene Netzspannung und die
Spannungsangabe auf dem Typenschild
müssen übereinstimmen.
Vor der Inbetriebnahme
Polierer auspacken und auf
Vollständigkeit der Lieferung und
Transportschäden kontrollieren.
Zusatzhandgriff montieren
Zur besseren Handhabung des Polierers
kann der Zusatzhandgriff montiert werden.
Dauerbetrieb mit Einrasten
Schalter drücken und festhalten (1.).
Zum Einrasten Arretierungsknopf
gedrückt halten (2.) und Schalter
loslassen.
Zum Ausschalten Schalter kurz drücken
und loslassen.
Drehzahlvorwahl
Dazu die Befestigungsschraube der
Griffhaube auf der Seite entfernen, an der
der Handgriff montiert werden soll.
Bei Demontage des Handgriffs die zuvor
entfernte Schraube wieder montieren.
Ein- und Ausschalten
Kurzzeitbetrieb ohne Einrasten
Schalter drücken und festhalten.
Zum Ausschalten Schalter loslassen.
8
Zum Einstellen der Arbeitsdrehzahl das
Stellrad auf den gewünschten Wert
stellen.
Durch gefühlvolles Betätigen des
Schalters wird das Gerät bis zu der
vorgewählten Drehzahl hochgefahren.
VORSICHT!
Verletzungsgefahr durch Zerstörung
des Werkzeugs. Der Arbeitsaufgabe
entsprechendes Werkzeug verwenden.
PE 14-2 150, PE 14-1 180
Bei Überlastung oder Überhitzung im
HINWEIS
Dauerbetrieb reduziert das Gerät die
Drehzahl automatisch, bis das Gerät
ausreichend abgekühlt ist.
Werkzeugaufnahme befestigen
Netzstecker ziehen.
Spindelarretierung drücken und gedrückt
halten (1.).
Werkzeugaufnahme (Klett-, Filzteller) im
Uhrzeigersinn auf die Spindel schrauben
und handfest anziehen (2.).
Werkzeug auf Werkzeugaufnahme
befestigen.
Netzstecker in Steckdose stecken.
Polierer einschalten (ohne Einrasten)
und Polierer für ca. 30 Sekunden laufen
lassen. Auf Unwuchten und Vibrationen
kontrollieren.
Polierer ausschalten.
Werkzeugaufnahme wechseln
Netzstecker ziehen.
Spindelarretierung drücken und gedrückt
halten.
Werkzeugaufnahme gegen den
Uhrzeigersinn drehen und von der
Spindel schrauben.
Neue Werkzeugaufnahme befestigen
(siehe oben).
Hinweise zur Befestigung
der Werkzeuge
VORSICHT!
Werkzeuge zentriert auf der Werkzeugaufnahme befestigen. Geräteschäden
durch Unwuchten möglich. Arbeitsergebnis
kann sich verschlechtern.
Arbeitshinweise
Nach dem Ausschalten läuft das Werkzeug
noch kurze Zeit nach.
Beim Einsatz von Polierpaste für jede Paste
ein eigenes Werkzeug benutzen.
Bei empfindlichen Oberflächen (z. B. Autolacke) nicht aggressiv, sondern mit
niedrigen Touren und geringem
Anpreßdruck arbeiten.
Schwämme können maschinell gereinigt
werden.
Weitere Informationen über die Produkte
des Herstellers unter www.flex-tools.com
HINWEIS
.
Wartung und Pflege
WARNUNG!
Vor allen Arbeiten am Polierer den
Netzstecker ziehen.
Reinigung
WARNUNG!
Bei der Bearbeitung von Metallen kann sich
bei extremem Einsatz leitfähiger Staub im
Gehäuseinnenraum ablagern.
Beeinträchtigung der Schutzisolierung!
Maschine über Fehlerstrom-Schutzschalter
(Auslösestrom 30 mA) betreiben.
Gerät und Lüftungsschlitze regelmäßig
reinigen. Häufigkeit ist vom bearbeiteten
Material und von der Dauer des
Gebrauchs abhängig.
Gehäuseinnenraum mit Motor
regelmäßig mit trockener Druckluft
ausblasen.
9
PE 14-2 150, PE 14-1 180
Kohlenbürsten
Der Polierer ist mit Abschaltkohlen
ausgestattet.
Nach Erreichen der Verschleißgrenze der
Abschaltkohlen wird der Polierer
automatisch abgeschaltet.
HINWEIS
Zum Austausch nur Originalteile des
Herstellers verwenden. Bei Verwendung
von Fremdfabrikaten erlöschen die
Garantieverpflichtungen des Herstellers.
Durch die hinteren Lufteintrittsöffnungen
kann das Kohlenfeuer während des
Gebrauchs beobachtet werden.
Bei starkem Kohlenfeuer den Polierer sofort
ausschalten. Polierer an eine vom
Hersteller autorisierte
Kundendienstwerkstatt übergeben.
Getriebe
HINWEIS
Die Griffhaube während der Garantiezeit
nicht vollständig entfernen. Bei
Nichtbeachtung erlöschen die
Garantieverpflichtungen des Herstellers.
Reparaturen
Reparaturen ausschließlich durch eine vom
Hersteller autorisierte
Kundendienstwerkstatt ausführen lassen.
Ersatzteile und Zubehör
Weiteres Zubehör, insbesondere
Werkzeuge und Polierhilfsmittel, den
Katalogen des Herstellers entnehmen.
Explosionszeichnungen und Ersatzteillisten
finden Sie auf unserer Homepage:
www.flex-tools.com
Entsorgungshinweise
WARNUNG!
Ausgediente Geräte durch Entfernen des
Netzkabels unbrauchbar machen.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in
den Hausmüll!
Gemäss Europäischer Richtlinie 2012/19/
EG über Elektro- und Elektronik-Altgeräte
und Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
HINWEIS
Über Entsorgungsmöglichkeiten beim
Fachhändler informieren!
-Konformität
Wir erklären in alleiniger Verantwortung,
dass das unter „Technische Daten“
beschriebene Produkt mit folgenden
Normen oder normativen Dokumenten
übereinstimmt:
EN 60745 gemäß den Bestimmungen der
Richtlinien
2011/65/E
Verantwortlich für technische Unterlagen:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
30.06.2016; FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
2014/30/EU
U
.
, 2006/42/EG,
Haftungsausschluss
Der Hersteller und sein Vertreter haften
nicht für Schäden und entgangenen Gewinn
durch Unterbrechung des
Geschäftsbetriebes, die durch das Produkt
oder die nicht mögliche Verwendung des
Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften
nicht für Schäden, die durch
unsachgemäße Verwendung oder in
Verbindung mit Produkten anderer
Hersteller verursacht wurden.
10
PE 14-2 150, PE 14-1 180
Contents
Symbols used in this manual . . . . . . . . 11
Symbols on the power tool . . . . . . . . . . 11
Technical specifications . . . . . . . . . . . . 11
Overview . . . . . . . . . . . . . . . . . . . . . . . . 12
For your safety . . . . . . . . . . . . . . . . . . . 12
Noise and vibration . . . . . . . . . . . . . . . . 15
Operating instructions . . . . . . . . . . . . . . 15
Maintenance and care . . . . . . . . . . . . . . 17
Disposal information . . . . . . . . . . . . . . . 18
-Declaration of Conformity . . . . . . . . 18
Exemption from liability . . . . . . . . . . . . . 18
Technical specifications
Symbols used in this manual
WARNING!
Denotes impending danger. Nonobservance of this warning may result in
death or extremely severe injuries.
CAUTION!
Denotes a possibly dangerous situation.
Non-observance of this warning may result
in slight injury or damage to property.
NOTE
Denotes application tips and important
information.
Symbols on the power tool
To reduce the risk of injury, read
the operating instructions!
Wear goggles!
Disposal information for the old
machine (see page 18)!
PE 14-2 150 PE 14-1 180
Machine type
Tool Ø max. mm 200 250
Spindle diameter M14
Idle speed r.p.m. 380–2100 250–1380
Rated speed r.p.m. 2600 1700
Power input W 1400 1400
Power output W 880 880
Weight according to “EPTA Procedure
01/2003” (without power cord)
Protection class
kg
Polisher
2.3
II/
11
Overview
PE 14-2 150, PE 14-1 180
1 Spindle
2 Gear head with handle cover
With air outlet and direction-of-rotation
arrow.
3 Fastening screw for handle cover
4 Handle
5 Spindle lock
Secures the spindle when the tool
is changed.
6 Rating plate
12
7 Locking button
Locks the switch during continuous
operation.
8Switch
Switches the power tool on and off and
also accelerates it up to the
preselected speed.
9 4.0 m power cord with plug
10 Dial for preselecting the speed
PE 14-2 150, PE 14-1 180
For your safety
WARNING!
Before using the power tool, please read
and follow:
–
these operating instructions,
–
the “General safety instructions” on the
handling of power tools in the enclosed
booklet (leaflet
–
the currently valid site rules and the
regulations for the prevention of
accidents.
This power tool is state of the art and has
been constructed in accordance with the
acknow-ledged safety regulations.
Nevertheless, when in use, the power tool
may be a danger to life and limb of the user
or a third party, or the power tool or other
property may be damaged.
The polisher may be used only
–
as intended,
–
in perfect working order.
Faults which impair safety must be repaired
immediately.
Intended use
The polisher is designed
– for commercial use in industry and trade,
– for all types of polishing work with
polishing sponges, lambskins and
woolskins, felt plate, buffing disc,
– for use with polishing tools which are
permitted to run at a speed of at least
2600 r.p.m.
r.p.m.
1700
Safety instructions for polishing
Read all safety warnings, instructions, illustrations and specifications provided with
this power tool. Failure to follow all instructions listed below may result in electric
shock, fire and/or serious injury. Save all
warnings and instructions for future
reference.
WARNING!
This power tool is intended to function as a
polisher. Read all safety warnings,
instructions, illustrations and specifications provided with this power tool.
-
no.: 315.915),
(PE 14-2 150) respectively
(PE 14-1 180).
Failure to follow all instructions listed
below may result in electric shock,
fire and/or serious injury.
Operations such as grinding, sanding,
wire brushing, or cutting-off are not
recommended to be performed with this
power tool.
Operations for which the power tool
was not designed may create a hazard
and cause personal injury.
Do not use accessories which are not
specifically designed and recommended
by the tool manufacturer.
Just because the accessory can
be attached to your power tool,
it does not assure safe operation.
The rated speed of the accessory must be
at least equal to the maximum speed
marked on the power tool.
Accessories running faster than their
rated speed can break and fly apart.
The outside diameter and the thickness of
your accessory must be within the
capacity rating of your power tool.
Incorrectly sized accessories cannot be
adequately guarded or controlled.
Threaded mounting of accessories must
match the grinder spindle thread. For
accessories mounted by flanges, the
arbour hole of the accessory must fit the
locating diameter of the flange.
Accessories that do not match the
mounting hardware of the power tool will
run out of balance, vibrate excessively
and may cause loss of control.
Do not use a damaged accessory. Before
each use inspect the accessory such as
abrasive wheels for chips and cracks,
backing pad for cracks, tear or excess
wear, wire brush for loose or cracked
wires. If power tool or accessory is
dropped, inspect for damage or install an
undamaged accessory. After inspecting
and installing an accessory, position
yourself and bystanders away from the
plane of the rotating accessory and run the
power tool at maximum no-load speed for
one minute.
Damaged accessories will normally break
apart during this test time.
13
Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and shop apron
capable of stopping small abrasive or
workpiece fragments.
The eye protection must be capable of
stopping flying debris generated by
various operations. The dust mask or
respirator must be capable of filtrating
particles generated by your operation.
Prolonged exposure to high intensity
noise may cause hearing loss.
Keep bystanders a safe distance away
from work area. Anyone entering the work
area must wear personal protective
equipment.
Fragments of workpiece or of a broken
accessory may fly away and cause injury
beyond immediate area of operation.
Position the cord clear of the spinning
accessory.
If you lose control, the cord may be cut
or snagged and your hand or arm may
be pulled into the spinning accessory.
Never lay the power tool down until the
accessory has come to a complete stop.
The spinning accessory may grab the
surface and pull the power tool out of your
control.
Do not run the power tool while carrying it
at your side.
Accidental contact with the spinning
accessory could snag your clothing,
pulling the accessory into your body.
Regularly clean the power tool's air vents.
The motor's fan will draw the dust inside
the housing and excessive accumulation
of powdered metal may cause electrical
hazards.
Do not operate the power tool near flammable materials.
Sparks could ignite these materials.
Do not use accessories that require liquid
coolants.
Using water or other liquid coolants may
result reesult in electrocution or shock.
PE 14-2 150, PE 14-1 180
Kickback and Related Warnings:
Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush or
any other accessory. Pinching or snagging
causes rapid stalling of the rotating accessory
which in turn causes the uncontrolled power
tool to be forced in the direction opposite of the
accessory’s rotation at the point of the
binding.For example, if an abrasive wheel is
snagged or pinched by the workpiece, the
edge of the wheel that is entering into the pinch
point can dig into the surface of the material
causing the wheel to climb out or kick out. The
wheel may either jump toward or away from
the operator, depending on direction of the
wheel’s movement at the point of pinching.
Abrasive wheels may also break under these
conditions. Kickback is the result of power tool
misuse and/or incorrect operating procedures
or conditions and can be avoided by taking
proper precautions as given below.
Maintain a firm grip on the power tool
and position your body and arm to allow
you to resist kickback forces.
Always use auxiliary handle, if provided,
for maximum control over kickback
or torque reaction during start-up.
The operator can control torque reactions
or kickback forces, if proper precautions
are taken.
Never place your hand near the rotating
accessory.
Accessory may kickback over your hand.
Do not position your body in the area
where power tool will move if kickback
occurs.
Kickback will propel the tool in direction
opposite to the wheel’s movement at the
point of snagging.
Use special care when working corners,
sharp edges etc. Avoid bouncing and
snagging the accessory.
Corners, sharp edges or bouncing have
a tendency to snag the rotating accessory
and cause loss of control or kickback.
Do not attach a saw chain woodcarving
blade or toothed saw blade.
Such blades create frequent kickback and
loss of control.
14
PE 14-2 150, PE 14-1 180
Safety Warnings Specific for
Polishing Operations:
Do not allow any loose portion of the
polishing bonnet or its attachment strings to
spin freely. Tuck away or trim any loose
attachment strings.
attachment strings can entangle your
fingers or snag on the workpiece.
Loose and spinning
Additional safety instructions
The mains voltage and the voltage
specifications on the rating plate must
correspond.
Do not press the spindle lock until the tool
stops.
Noise and vibration
The noise and vibration values have been
determined in accordance with EN 60745.
The A evaluated noise level of the power
tool is typically:
– Sound pressure level L
– Sound power level L
– Uncertainty: K = 3 dB.
Total vibration value (when polishing
painted surfaces):
– Emission value a
– Uncertainty: K = 1.5 m/s
h
CAUTION!
The indicated measurements refer to new
power tools. Daily use causes the noise and
vibration values to change.
NOTE
The vibration emission level given in this information sheet has been measured in accordance
with a standardised test given in EN 60745 and
may be used to compare one tool with another.
It may be used for a preliminary assessment
of exposure. The declared vibration emission
level represents the main applications of the
tool. However if the tool is used for different
applica-tions, with different accessories or
poorly maintained, the vibration emission may
differ. This may significantly increase the
exposure level over the total working period.
For a precise estimation of the vibration
the times should also be considered during
which the power tool is switched off or even
running, but not actually in use.
: 80 dB(A);
pA
: 91 dB(A);
WA
: <2.5 m/s
load
This may significantly decrease the exposure
level over the total working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories, keep
the hands warm, organisation of work patterns.
CAUTION!
Wear ear protection at a sound pressure
above 85 dB(A).
Operating instructions
WARNING!
Before carrying out any work on the
polisher, always pull out the mains plug.
CAUTION!
The available mains voltage and the voltage
specifications on the rating plate must
be the same.
Before switching on the power tool
Unpack the polisher and check that there
are no missing or damaged parts.
Attaching the auxiliary handle
The auxiliary handle can be attached
2
to improve handling of the polisher.
2
To do this, remove the handle cover
fastening screw from the side on which the
handle is to be attached.
When removing the handle, put back
the screw which was removed beforehand.
15
PE 14-2 150, PE 14-1 180
Switching on and off
Brief operation without engaged switch
rocker
Press and hold down the switch.
To switch off, release the switch.
Continuous operation with engaged
switch rocker
Press and hold down switch (1.).
To lock into position, hold down the
locking button and release the
switch (2.).
Preselecting the speed
To set the operating speed, move the dial
to the required value.
Gently press the switch to accelerate the
power tool up to the preselected speed.
CAUTION!
Risk of injury due to destruction of the tool.
Use the appropriate tool for the job.
NOTE
If an overload or overheating occurs during
continues operation, the power tool automatically reduces the speed until the power
tool has cooled down adequately.
Attaching the tool holder
Pull out the mains plug.
Press and hold down the spindle
lock (1.).
To switch off, briefly press and release
the switch.
16
Screw the tool holder (Velcro pad, fleece
pad) clockwise onto the spindle and
tighten hand-tight (2.).
Attach the tool to the tool holder.
Insert the mains plug into the socket.
PE 14-2 150, PE 14-1 180
Switch on the polisher (without engaging
it) and run the polisher for approx.
30 seconds. Check for imbalances and
vibrations.
Switch off the polisher.
Changing the tool holder
Pull out the mains plug.
Press and hold down the spindle lock.
Unscrew tool holder anti-clockwise and
screw it off the spindle.
Attach new tool holder (see above).
Attaching the tools
CAUTION!
Attach the tools in the centre of the tool
holder. Imbalances may damage the power
tool. The work result may be impaired.
Operating instructions
NOTE
When the power tool is switched off, the tool
continues running briefly.
If using a polishing paste, use the respective
tool for each paste.
On sensitive surfaces (e.g. car paintwork)
do not work aggressively but work at slow
speeds applying low contact pressure.
Sponges can be washed in the washing
machine.
For further information on the manufacturer’s products go to www.flex-tools.com
.
Maintenance and care
WARNING!
Before carrying out any work on the
polisher, always pull out the mains plug.
Cleaning
WARNING!
If metals are work over a prolonged period,
conductive dust may become deposited
inside the housing. Impairment of the
protec-tive insulation! Operate the power
tool via a residual-current-operated circuitbreaker (tripping current 30 mA).
Regularly clean the power tool and
ventilation slots. Frequency of cleaning is
dependent on the material and duration of
use.
Regularly blow out the housing interior and
motor with dry compressed air.
Carbon brushes
The polisher features cut-off carbon
brushes.
When the wear limit of the cut-off carbon
brushes is reached, the polisher switches
off automatically.
NOTE
Use only original parts supplied by the
manu-facturer for replacement purposes.
If non-original parts are used, the guarantee
obligations of the manufacturer will be
deemed null and void.
When the power tool is being used, the
carbon brushes can be seen sparking
through the rear air inlet apertures.
If the carbon brushes spark excessively,
switch off the polisher immediately.
Take the polisher to a customer service
workshop authorised by the manufacturer.
Gears
NOTE
Do not completely remove the handle cover
during the warranty period.
Non-compliance will deem the guarantee
obligations of the manufacturer null and
void.
Repairs
Repairs may be carried out by an authorised
customer service centre only.
Spare parts and accessories
For other accessories, in particular tools
and polishing aids, see the manufacturer’s
catalogues.
Exploded drawings and spare-part lists can
be found on our homepage:
www.flex-tools.com
17
PE 14-2 150, PE 14-1 180
Disposal information
WARNING!
Render redundant power tools unusable
by removing the power cord.
EU countries only
Do not throw electric power tools
into the household waste!
In accordance with the European Directive
2012/19/EU on Waste Electrical and
Electronic Equipment and transposition into
national law used electric power tools must
be collected separately and recycled in an
environmentally friendly manner.
NOTE
Please ask your dealer about disposal
options!
-Declaration of Conformity
We declare under our sole responsibility
that the product described under “Technical
specifications” conforms to the following
standards or normative documents:
EN 60745 in accordance with the regulations of the directives 2014/30/EU,
2006/42/EC, 2011/65/EU.
Responsible for technical documents:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exemption from liability
The manufacturer and his representative
are not liable for any damage and lost profit
due to interruption in business caused
by the product or by an unusable product.
The manufacturer and his representative are
not liable for any damage which was caused
by improper use of the power tool or by use of
the power tool with products from other
manufacturers.
30.06.2016; FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
18
PE 14-2 150, PE 14-1 180
Table des matières
Symboles utilisés . . . . . . . . . . . . . . . . . 19
Symboles apposés sur l’appareil . . . . . 19
Données techniques . . . . . . . . . . . . . . . 19
Vue d’ensemble . . . . . . . . . . . . . . . . . . 20
Pour votre sécurité . . . . . . . . . . . . . . . . 21
Bruit et vibrations . . . . . . . . . . . . . . . . . 23
Instructions d’utilisation . . . . . . . . . . . . . 24
Maintenance et nettoyage . . . . . . . . . . . 26
Consignes pour la mise au rebut . . . . . 26
Conformité . . . . . . . . . . . . . . . . . . . . 27
Exclusion de responsabilité . . . . . . . . . . 27
Symboles utilisés
AVERTISSEMENT !
Ce symbole prévient d’un danger imminent
; le non-respect des consignes qui le
suivent s’accompagne d’un danger de mort
ou de blessures très graves.
PRUDENCE !
Ce symbole désigne une situation
potentielle-ment dangereuse. Si vous ne
respectez pas cette consigne, vous risquez
de vous blesser ou de causer des dégâts
matériels.
REMARQUE
Ce symbole vous donne des conseils
d’utilisation et des informations importantes.
Symboles apposés sur l’appareil
Pour réduire le risque de blessure, veuillez lire attentivement
la notice d’utilisation !
Portez des lunettes de protection !
Consignes pour la mise
au rebut de l’ancien appareil
(voir page 26) !
Données techniques
PE 14-2 150 PE 14-1 180
Type d’appareil Polisseuse
Ø max. de l’outil mm 200 250
Diamètre de la broche M14
Vitesse de marche à vide t/mn 380–2100 250–1380
Vitesse de référence t/mn 2600 1700
Puissance absorbée W 1400 1400
Puissance débitée W 880 880
Poids conforme à „EPTA-procedure 1/
2003“ (sans le cordon)
Classe de protection
kg 2,3
II/
19
Vue d’ensemble
PE 14-2 150, PE 14-1 180
1 Broche
2 Boîte d’engrenage avec capot
à poignée
Avec sortie d’air et flèche
directionnelle.
3 Poignée de fixation pour capot
à poignée
4 Poignée
5 Dispositif de blocage de la broche
Ce dispositif sert à bloquer la broche
lors d’un changement d’outil.
6 Plaque signalétique
20
7 Cran d’arrêt
Il maintient l’interrupteur en position
de marche permanente.
8 Interrupteur
Pour allumer et éteindre la polisseuse,
ainsi que pour la faire accélérer jusqu’à
la vitesse présélectionnée.
9 Cordon d’alimentation électrique
de 4,0 m, terminé par une fiche mâle
10 Molette de préréglage de la vitesse
PE 14-2 150, PE 14-1 180
Pour votre sécurité
AVERTISSEMENT !
Avant d’utiliser cet appareil électrique,
veuillez lire les documents suivants et
respecter leurs contenus :
–
la présente notice d’utilisation,
–
les « Consignes générales de sécurité »
régissant l’emploi des appareils
électriques et réunies dans le fascicule
ci-joint (référence : 315.915),
–
les règles et prescriptions préventives
des accidents applicables sur le lieu de
mise en œuvre.
Cet appareil électrique a été construit en
l’état de la technique et des règles
techniques de sécurité reconnues.
Toutefois, de son emploi peut émaner un
danger de mort et un risque de blessures
graves pour l’utilisateur ou les tiers, ou un
risque d’endommager la machine ellemême ou d’autres objets de valeur. Veuillez
n’utiliser cette polisseuse
–
qu’à des fins conformes à l’usage prévu,
–
dans un état technique et de sécurité
parfait.
Supprimez immédiatement tout
dérangement susceptible de compromettre
la sécurité.
Conformité d’utilisation
Cette polisseuse-lustreuse est destinée
– aux utilisations professionnelles dans
l’industrie et l’artisanat,
– des travaux de polissage/lustrage
de toute sorte avec une éponge à polir,
toison de mouton et toison en laine, un
plateau en feutre, disque souple en
coton,
– à être montée sur des outils à polir
homologués pour tourner au minimum
à 2600 tr/mn
ment
à
(PE 14-2 150) respective-
1700
tr/mn
(PE 14-1 180)
.
Consignes de sécurité pour
le ponçage
AVERTISSEMENT !
Lire tous les avertissements de sécurité, les
instructions, les illustrations et les spécifications fournis avec cet outil électrique.
Ne pas suivre les instructions énumérées
ci
-
dessous peut provoquer un choc électrique, un incendie et/ou une blessure
sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir
s'y reporter ultérieurement.
Cet outil électroportatif est à utiliser
comme polisseuse. Veuillez respecter
toutes les consignes de sécurité, instructions, illustrations et données reçues avec
l’appareil.
instructions qui suivent, vous risquez une
électrocution, de provoquer un incendie
et/ou des blessures graves.
Cet outil électroportatif ne permet pas
de meuler, poncer avec du papier émeri,
travailler avec des brosses à crins métalliques et des disques de tronçonnage.
Les formes d’utilisation non prévues
de cet outil électroportatif peuvent
engendrer des risques et des blessures.
N’utilisez jamais d’accessoires qui n’ont
pas été spécialement prévus et recommandés par le fabricant pour servir sur cet
outil électroportatif.
fixer l’accessoire contre votre outil
électro-portatif ne garantit aucunement
que son utilisation sera sûre.
La vitesse admissible de l’outil installé doit
être au minimum aussi élevée que
la vitesse maximum indiquée sur l’outil
électroportatif.
à une vitesse supérieure à celle admise
peuvent casser et être catapultés dans
tous les sens.
Le diamètre extérieur et l’épaisseur de
l’outil installé doivent se conformer aux
indications dimensionnelles de l’outil
électroportatif .
incorrectes ne peuvent pas être
suffisamment protégés ou contrôlés.
Les flasques et autres accessoires doivent
correspondre exactement à la broche
équipant votre outil électro-portatif.
Les outils mis en œuvre qui ne corres-
Si vous ne respectez pas les
Le seul fait de pouvoir
Les accessoires tournant
Les outils aux dimensions
21
PE 14-2 150, PE 14-1 180
pondent pas exactement à la broche de
ponçage de votre outil électroportatif
tournent irrégulièrement, vibrent
fortement et peuvent vous faire perdre le
contrôle de ce dernier.
N’utilisez jamais d’outils endommagés.
Avant chaque utilisation, vérifiez si les
outils installés présentent des ébréchures
et fissures. Si l’outil électroportatif ou l’outil
monté chutent, vérifiez s’ils sont
endommagés ou utilisez un outil intact.
Après avoir contrôlé et monté l’outil, faites
tourner l’appareil pendant une minute
à la vitesse maximale en vous tenant,
vous et d’autres personnes proches
de vous, loin du plan de l’outil installé
en train de tourner.
Les outils installés
endommagés cassent généralement au
cours de cette période d’essai.
Portez une tenue de protection personnelle. Suivant l’utilisation, portez une
protection faciale intégrale, une protection oculaire ou des lunettes enveloppantes. Si nécessaire, portez un masque
à poussière, un casque anti-bruit, des
gants de protection ou une blouse
spéciale faisant barrage aux petites
particules de matière.
Protégez-vous les yeux contre les corps
étrangers catapultés, engendrés au
cours des différentes applications.
Les maques à poussière ou de protection
respiratoire doivent pouvoir filtrer la
pous-sière engendrée par l’application.
Si vous restez exposé longtemps à un
niveau de bruit élevé, vous risquez une
perte d’acuité auditive.
Si d’autres personnes se trouvent à proximité, veillez à ce qu’elles soient à une
distance sûre de votre zone de travail.
Quiconque pénètre dans la zone de travail
doit porter un équipement de protection
personnelle.
Des fragments de la pièce
ou de l’outil installé brisé peuvent être
catapultés et provoquer des blessures
aussi hors de la zone de travail
immédiate.
Éloignez le cordon électrique des outils en
train de tourner.
Si vous perdez le
contrôle de l’appareil, l’outil risque de
sectionner le cordon d’alimentation ou de
la happer, et votre main ou votre bras
risquent de se retrouver en contact avec
l’outil en rotation.
Ne déposez jamais l’outil électroportatif
sur une surface tant que l’outil installé
ne s’est pas complètement immobilisé.
L’outil installé risquerait d’entrer en
contact avec la surface de déposition
et vous risqueriez de perdre le contrôle
de l’outil électroportatif.
Ne laissez jamais l’outil électroportatif
tourner pendant que vous le transportez.
L’outil en train de tourner risquerait,
s’il entre fortuitement en contact avec
un vêtement, de le happer et de pénétrer
dans votre corps.
Nettoyez régulièrement les ouïes de ventilation de votre outil électroportatif.
Le ventilateur du moteur aspire de la
poussière dans le carter, et une forte
accumulation de poussières métalliques
peut engendrer des risques électriques.
N’utilisez pas l’outil électroportatif
à proximité de matériaux combustibles.
Les étincelles risquent d’enflammer ces
matériaux.
N’utilisez jamais d’outils requérant un
liquide de refroidissement.
L’utilisation d’eau ou d’autres liquides
de refroidissement peut provoquer une
électrocution.
Recul brutal et consignes de
sécurité correspondantes
Un recul brutal est la réaction qu’engendre
un outil en train de tourner (meule, plateau
de ponçage, brosse à crins métalliques,
etc.) et qui vient subitement d’accrocher
un objet ou de se bloquer. Un accrochage
ou blocage provoque un arrêt brutal de
l’outil installé qui était en train de tourner.
De ce fait, un outil électroportative non
fermement tenue subit une accélération
en sens opposé de celui de l’outil installé.
Si p. ex. une meule se coince ou se bloque
dans la pièce, l’arête qui plonge dans
la pièce peut stopper brutalement et provoquer la cassure de la meule ou un recul
brutal. Dans ce cas, la meule se déplace
dans un sens la rapprochant ou l’éloignant
de l’opérateur, tout dépend du sens dans
lequel la meule tournait à l’endroit où elle
s’est bloquée. Ce phénomène peut faire
casser les meules.
22
PE 14-2 150, PE 14-1 180
Le recul brutal est engendré par une utilisation erronée ou inexperte de l’outil
électrique. Le rebond résulte d’un mauvais
usage de l’outil et / ou de procédures ou de
conditions de fonctionnement incorrectes et
peut être évité en prenant les précautions
appropriées spécifiées ci-dessous.
Tenez fermement l’outil électroportatif
et placez votre corps et vos bras dans
une position qui vous permettra d’absorber les forces de recul. Utilisez toujours
la poignée d’appoint si présente, pour
conserver le contrôle le plus ample
possible des forces de recul ou des
couples de réaction pendant l’accélération.
Par des mesures de précaution
appropriées, l’opérateur peut maîtriser
les forces de recule et de réaction.
N’approchez jamais vos mains des outils
en place en train de tourner.
Lors d’un recul brutal, l’outil en place
pourrait passer sur votre main.
Ne vous tenez pas dans la zone dans
laquelle l’outil électroportatif risque
de se déplacer en cas de recul brutal.
Le recul force l’outil électroportatif
à tourner en direction opposée à celle
de l’accessoire à polir à l’endroit où ce
dernier est resté bloqué.
Travaillez avec une particulière prudence
dans les recoins, angles vifs, etc..
Empêchez que les outils installés
rebondissent sur la pièce et s’y coincent
dedans.
L’outil en place en train de
tourner tend à se coincer dans les
angles, sur les arêtes vives ou en cas
d’impact. Ceci provoque une perte de
contrôle ou un recul brutal.
N’utilisez jamais de chaîne de
tronçonneuse ou de lame de scie dentée.
De tels outils provoquent fréquemment
des reculs brutaux ou vous feront perdre
le contrôle de l’outil électroportatif.
Consignes de sécurité particulières
pour le ponçage :
Ne permettez jamais que des parties de la
coiffe à polir se détachent, en particulier les
cordelettes de fixation. Rangez ou
raccourcissez les cordelettes de fixation.
Les cordelettes de fixation mal fixées et
entrées elles aussi en rotation peuvent
happer vos doigts ou se prendre dans
la pièce.
Autres consignes de sécurité
La tension du secteur et celle indiquée
sur la plaque signalétique doivent
concorder.
N’appuyez sur le dispositif de blocage
de la broche qu’une fois que l’outil s’est
immobilisé.
Bruit et vibrations
Les niveaux de bruits et vibrations ont été
déterminés conformément à EN 60745.
Le niveau de bruit évalué en décibels (A)
s’élève typiquement à :
– Niveau de pression
acoustique L
– Niveau de puissance
sonore L
– Marge d’incertitude : K = 3 dB.
Valeur totale de vibration
(lors du polissage de surfaces peintes) :
– Valeur émissive a
– Marge d’incertitude : K = 1,5 m/s
PRUDENCE !
Les valeurs de mesure indiquées
s’appliquent aux appareils neufs. Pendant
la mise en œuvre quotidienne, les valeurs
de bruit et de vibra-tions varient.
REMARQUE
Le niveau de vibrations indiqué dans ces
instruc-tions a été mesuré selon un procédé
standardisé dans la norme EN 60745, et peut
servir à com-parer les outils électroportatifs
entre eux. Ce procédé convient également
pour estimer provisoirement la contrainte en
vibrations. Le niveau de vibrations indiqué se
réfère aux principales applications de l’outil
électroportatif. Le niveau de vibrations
représente les principales formes d’utilisation
de l’outil électroportatif. Si toutefois ce dernier
est utilisé à d’autres fins, avec des outils
montés différents ou s’il ne subit qu’une
maintenance insuffisante, le niveau de
vibrations pourra dévier de ce qui est indiqué.
Cela peut accroître nettement la contrainte en
vibrations sur l’ensemble de la période de
travail.
Pour pouvoir évaluer exactement la contrainte
en vibrations
des temps au cours desquels l’appareil est
: 80 dB(A) ;
pA
: 91 dB(A) ;
WA
: <2,5 m/s
h
, il faudrait également tenir compte
2
2
23
PE 14-2 150, PE 14-1 180
éteint, ou tourne mais sans être effectivement
en action. Cela peut réduire nettement la
contrainte en vibrations sur l’ensemble de la
période de travail.
Pour protéger l’utilisateur contre les effets des
vibrations, définissez des mesures de sécurité
supplémentaires, dont par exemple :
Maintenance de l’outil électroportatif et des
outils installés, maintien des mains au chaud,
organisation des séquences de travail.
PRUDENCE !
Lorsque la pression acoustique dépasse
85 dB(A), veuillez porter un casque antibruit.
Instructions d’utilisation
AVERTISSEMENT !
Avant d’effectuer tous travaux sur la polisseuse, débranchez la fiche mâle de la prise
de courant.
PRUDENCE !
La tension du secteur et celle indiquée sur
la plaque signalétique doivent concorder.
Avant la mise en service
Déballez la polisseuse et contrôlez que
la livraison est au complet et si elle présente
des dégâts survenus en cours de transport.
Monter la poignée supplémentaire
Pour mieux manier la polisseuse-lustreuse,
il est possible de monter la poignée supplémentaire.
Allumage et extinction
Marche de courte durée, sans activer le
cran d’arrêt
Appuyez sur l’interrupteur et retenez-
le (1.).
Pour éteindre l’appareil, relâchez l’inter-
rupteur.
Marche permanente avec encrantage
Appuyez sur la gâchette et maintenez-la
appuyée (1.).
Pour que le cran encoche, maintenez
le bouton de verrouillage appuyé puis
relâchez l’interrupteur (2.).
A cette fin, enlevez la vis de fixation du
capot à poignée sur le côté sur lequel vous
voulez monter la poignée.
Lors du démontage de la poignée, remontez
la vis qui avait été enlevée.
24
Pour éteindre l’appareil, appuyez briève-
ment sur l’interrupteur puis relâchez-le.
PE 14-2 150, PE 14-1 180
Présélection de la vitesse
Pour régler la vitesse de travail, amenez
la molette sur le chiffre souhaité.
Modifiez avec doigté le réglage de l’inter-
rupteur pour que l’appareil accélère
jusqu’à la vitesse présélectionnée.
PRUDENCE !
Risque de blessures si l’outil casse.
Utilisez un outil adapté à la tâche à
accomplir.
REMARQUE
En cas de surcharge ou de surchauffe
en marche permanente, l’appareil réduit
sa vitesse automatiquement jusqu’à ce qu’il
ait suffisamment refroidi.
Fixer le logement d’outil
Débranchez la fiche mâle de la prise
de courant.
Appuyez sur le dispositif de blocage
de la broche et maintenez-le appuyé (1.).
Fixez l’outil sur le logement.
Branchez la fiche mâle dans la prise
de courant.
Enclenchez la polisseuse (sans faire
encranter l’interrupteur) puis laissez-la
tourner pendant 30 secondes environ.
Contrôlez l’absence de balourds et de
vibrations.
Eteignez la polisseuse.
Changer de logement d’outil
Débranchez la fiche mâle de la prise
de courant.
Appuyez sur le dispositif de blocage
de la broche et maintenez-le appuyé.
Pour dévisser le logement d’outil
de la broche, tournez-le en sens inverse
des aiguilles d’une montre.
Fixez un nouveau logement d’outil
(voir ci-dessus).
Consignes relatives à la fixation des
outils
PRUDENCE !
Fixez chaque outil bien centré sur le
logement d’outil. Les balourds peuvent
endommager l’appareil. La qualité du
résultat du travail peut diminuer.
Consignes de travail
REMARQUE
Après avoir éteint le moteur, l’outil continue
de tourner brièvement.
En cas d’emploi de pâte à polir, utilisez un
outil différent par pâte.
En présence de surfaces délicates (laques
automobiles par ex.), travaillez de façon
« non agressive », c’est-à-dire à petite
vitesse et en appuyant peu.
Les éponges peuvent se nettoyer
à la machine.
Vous trouverez des informations avancées
sur les produits du fabricant à l’adresse
www.flex-tools.com
.
Vissez le logement d’outil (plateau auto-
agrippant, plateau en feutre) dans le
sens des aiguilles d’une montre sur la
broche, puis serrez à la main (2.).
25
PE 14-2 150, PE 14-1 180
Maintenance et nettoyage
AVERTISSEMENT !
Avant d’effectuer tous travaux sur la polisseuse, débranchez la fiche mâle de la prise
de courant.
Nettoyage
AVERTISSEMENT !
Lors du travail des métaux dans des conditions d’emploi intensives, de la poussière
électroconductrice peut se déposer à l’intérieur du boîtier de l’appareil.
Détérioration de l’isolation protectrice !
Ne raccordez l’appareil qu’à une prise
protégée par un disjoncteur différentiel
réagissant dès une intensité différentielle
de 30 mA.
Nettoyez régulièrement l’appareil et les
ouïes de ventilation. La fréquence des
nettoyages dépend du matériau et de la
durée d’utili-sation.
Nettoyez régulièrement l’intérieur du boîtier
et le moteur à l’aide d’air comprimé sec.
Balais de charbon
Le moteur de la polisseuse est équipé
de balais de charbon à coupure
automatique.
Une fois atteinte leur limite d’usure, la polisseuse s’éteint automatiquement.
REMARQUE
Ne remplacez ces balais que par des pièces
d’origine fournies par le fabricant.
En cas d’emploi de pièces d’autres
marques, le fabricant déclinera toute
obligation au titre du recours en garantie.
Les ouïes d’entrée d’air situées à l’arrière
permettent, pendant l’utilisation, de
surveiller les étincelles des balais sur le
collecteur.
En présence de fortes étincelles au niveau
du collecteur, entre les balais de charbon,
éteignez immédiatement la polisseuse.
Remettez la polisseuse à l’un des ateliers
de service après-vente agréés par le
fabricant.
Réducteur
REMARQUE
Pendant la période de garantie, n’enlevez
pas complètement le capot à poignée.
En cas de non-respect de cette consigne,
le fabricant déclinera toute obligation au
titre du recours en garantie.
Réparations
Ne confiez les réparations qu’à un atelier
de SAV agréé par le fabricant.
Pièces de rechange et accessoires
Pour connaître les autres accessoires
et notamment les outils et moyens
auxiliaires de polissage, reportez-vous
s.v.p. aux catalogues du fabricant.
Vous trouverez des vues éclatées et des
listes de pièces de rechange sur notre site
Web :
www.flex-tools.com
Consignes pour la mise au rebut
AVERTISSEMENT !
Lorsque les appareils ont fini de servir, enle-
vez leur cordon d’alimentation électrique
pour les rendre inutilisables.
Pays de l’UE uniquement
Ne mettez pas les outils électriques
à la poubelle des déchets
domestiques !
Conformément à la directive européenne
2012/19/CE visant les appareils électriques
et électroniques usagés, et à sa transposition en droit national, les outils électriques
ne servant plus devront être collectés séparément et introduits dans un circuit
de recyc-lage respectueux de
l’environnement.
REMARQUE
Pour connaître les possibilités de mise
au rebut, veuillez consulter votre revendeur
spécialisé.
26
PE 14-2 150, PE 14-1 180
Conformité
Nous déclarons sous notre responsabilité
exclusive que le produit décrit à la rubrique
« Données techniques » se conforme aux
normes ou aux documents normatifs
suivants :
EN 60745 conformément aux dispositions énoncées dans les directives
2014/30/UE, 2006/42/CE, 2011/65/UE.
Responsables de la documentation
technique :
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
30.06.2016; FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exclusion de responsabilité
Le fabricant et son représentant ne pourront
être tenus responsables des dommages
et du bénéfice perdu en raison d’une interruption du fonctionnement de l’affaire,
provo-qués par le produit ou par
l’impossibilité de l’utiliser.
Le fabricant et son représentant ne pourront
être tenus responsables des dommages
provoqués par une utilisation inexperte du
produit ou par son utilisation en association
avec les produits d’autres fabricants.
27
PE 14-2 150, PE 14-1 180
Indice
Simboli utilizzati . . . . . . . . . . . . . . . . . . . 28
Simboli sull’apparecchio . . . . . . . . . . . . 28
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 28
Guida rapida . . . . . . . . . . . . . . . . . . . . . 29
Per la vostra sicurezza. . . . . . . . . . . . . . 30
Rumore e vibrazione . . . . . . . . . . . . . . . 32
Istruzioni per l’uso . . . . . . . . . . . . . . . . . 32
Manutenzione e cura . . . . . . . . . . . . . . . 34
Istruzioni per la rottamazione
e lo smaltimento . . . . . . . . . . . . . . . . . . 35
Conformità . . . . . . . . . . . . . . . . . . . . 35
Esclusione della responsabilità . . . . . . . 35
Simboli utilizzati
PERICOLO!
Indica un pericolo imminente. In caso
d’inosservanza dell’avvertenza, pericolo di
morte o di ferite gravi.
PRUDENZA!
Indica una situazione eventualmente
pericolosa. In caso d’inosservanza
dell’avviso, pericolo di ferite o danni
materiali.
AVVISO
Indica consigli per l’impiego ed informazioni
importanti.
Simboli sull’apparecchio
Per ridurre il pericolo di lesioni
leggere le istruzioni per l’uso!
Indossare occhiali protettivi!
Avviso per la rottamazione
dell’apparecchio dimesso
(vedi pagina 35)!
Dati tecnici
PE 14-2 150 PE 14-1 180
Tipo di apparecchio Lucidatrice
Ø max. utensile mm 200 250
Diametro alberino M14
Numero giri a vuoto g/min 380–2100 250–1380
Velocità nominale g/min 2600 1700
Potenza assorbita W 1400 1400
Potenza resa W 880 880
Peso secondo la „EPTA-procedure
1/2003“ (senza cavo)
Classe di protezione
28
kg 2,3
II/
PE 14-2 150, PE 14-1 180
Guida rapida
1Alberino
2 Testa ingranaggi nella copertura
di presa
Con uscita aria e freccia per il senso
di rotazione.
3 Vite di fissaggio per copertura di presa
4Maniglia
5 Arresto alberino
Per bloccare l’alberino nella
sostituzione dell’utensile di rettifica.
6 Targhetta d’identificazione
7 Pulsante d’arresto
Blocca l’interruttore in funzionamento
continuo.
8 Interruttore
Per accendere e spegnere, nonché
per accelerare fino alla velocità
preselezionata.
9 Cavo d’alimentazione 4,0 m con spina
10 Rotella di regolazione per
preselezione velocità
29
Per la vostra sicurezza
PERICOLO!
Leggere prima di usare l’elettroutensile
ed agire conformemente:
–
queste istruzioni per l’uso,
–
le «Istruzioni di sicurezza generali» per
l’uso di elettroutensili, nell’accluso
fascicolo (Scritti-N°: 315.915),
–
le regole e le norme per la prevenzione
degli infortuni vigenti nel luogo
d’impiego.
Questo elettroutensile è costruito secondo
lo stato dell’arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego
possono derivare pericoli per l’incolumità
e la vita dell’utilizzatore e di terzi, nonché
danni alla macchina o ad altri beni materiali.
Usare la lucidatrice solo
–
per l’uso regolare previsto,
–
in perfetto stato tecnico di sicurezza.
Eliminare immediatamente i guasti che
pregiudicano la sicurezza.
Uso regolare
La lucidatrice è prevista
– per l’impiego professionale nell'industria
e nell’artigianato,
– per lavori di lucidatura di qualsiasi specie
con spugne per lucidare, pelli di agnello
e di lana, dischi di feltro, disco per
pulitura,
– per l’impiego con utensili per lucidatura,
che sono autorizzati per una velocità
minima di 2600 rpm
vamente 1700
Avvertenze di sicurezza per la
lucidatura
PERICOLO!
Leggere tutte le avvertenze di sicurezza,
le istruzioni con relative illustrazioni e le
specifiche fornite con l’utensile elettrico.
La mancata ottemperanza alle avvertenze
e alle istruzioni può dare luogo a scosse
elettriche, a incendi e/o a lesioni serie.
Conservare tutte le avvertenze di sicurezza
e le istruzioni per poterle consultare in
futuro.
(PE 14-2 150) rispetti-
rpm
(PE 14-1 180)
.
PE 14-2 150, PE 14-1 180
Usare questo elettroutensile come lucidatrice. Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati
consegnati con l’apparecchio.
In caso di mancata osservanza delle
istruzioni seguenti, possibilità di scossa
elettrica, incendio e/o lesioni gravi.
Questo elettroutensile non è idoneo
per la levigatura, smerigliatura a carta
abrasiva, per lavori con spazzole metalliche e per troncare.
i quali l’elettroutensile non è previsto,
possono causare pericoli e lesioni.
Non usare accessori, che non siano stati
espressamente previsti e raccomandati
dal costruttore per questo elettroutensile.
Il solo fatto che l’accessorio può essere
fissato a questo elettroutensile non
garantisce un uso sicuro.
Il numero di giri consentito dell’utensile
montato deve essere come minimo uguale
al numero di giri massimo indicato
sull’elettroutensile.
ad una velocità superiore a quella
consentita può frantumarsi ed essere
proiettato tutt’intorno.
Il diametro esterno e lo spessore
dell’utensile montato devono corrispondere alle dimensioni indicate
dell’elettroutensile.
teristiche sbagliate non possono essere
schermati o controllati adeguatamente.
Le flange o altri accessori devono essere
precisamente adatti al mandrino di questo
elettroutensile.
mente adatti al mandrino dell’elettroutensile girano in modo irregolare,
vibrano fortemente e possono causare la
perdita del controllo.
Non impiegare utensili danneggiati.
Prima di ogni impiego, controllare
se gli utensili montati presentano scheggiature ed incrinature. In caso di caduta
dell’elettroutensile o dell’utensile, controllare se hanno subito danni, o montare
un utensile di lavoro privo di danni.
Dopo avere controllato e montato l’utensile di lavoro, allontanare le persone che
sono nelle vicinanze dal piano di rotazione
dell’utensile e fare girare l’apparecchio per
un minuto al massimo numero di giri.
questo tempo di prova, gli utensili
Gli impieghi, per
L’accessorio che gira
Gli utensili con carat-
Gli utensili non esatta-
In
30
Loading...
