L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Inhalt

Verwendete Symbole . . . . . . . . . . . . . . . 3

Symbole am Gerät . . . . . . . . . . . . . . . . . 3

Technische Daten . . . . . . . . . . . . . . . . . . 8

Auf einen Blick . . . . . . . . . . . . . . . . . . . . 9

Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . 10

Geräusch und Vibration . . . . . . . . . . . . . 7

Gebrauchsanweisung . . . . . . . . . . . . . . 10

Wartung und Pflege . . . . . . . . . . . . . . . 12

Entsorgungshinweise . . . . . . . . . . . . . . 13

-Konformität. . . . . . . . . . . . . . . . . . . . 13

Haftungsausschluss . . . . . . . . . . . . . . . 13

Verwendete Symbole

WARNUNG! Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen!

Augenschutz tragen!

Schutzklasse II (vollständig isoliert)

Entsorgungshinweis für das Altgerät (siehe Seite 13)!

Zu Ihrer Sicherheit

WARNUNG! Vor Gebrauch des Winkelschleifers lesen und danach handeln:

–

die vorliegende Bedienungsanleitung,

–

die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.:

315.915),

–

die für den Einsatzort geltenden Regeln

und Vorschriften zur Unfallverhütung. Dieser Winkelschleifer ist nach dem Stand der Technik und den anerkannten sicherheits technischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Der Winkelschleifer ist nur zu benutzen

–

für die bestimmungsgemäße

Verwendung,

–

in sicherheitstechnisch einwandfreiem

Zustand. Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäße Verwendung

Dieser Winkelschleifer ist bestimmt – für den gewerblichen Einsatz in Industrie

und Handwerk,

– zum Schleifen und Trennen von Metall

und Stein im Trockenschliff; zum Trennen ist eine spezielle Trennschutzhaube erforderlich,

– zum Einsatz mit Schleifwerkzeug und

Zubehör, das in dieser Anleitung angegeben oder vom Hersteller empfohlen wird und für eine Umfangsgeschwindigkeit von 80 m/s

zugelassen ist. Nicht zulässig sind z. B. Kettenfrässcheiben, Sägeblätter.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Sicherheitshinweise für Winkelschleifer

WARNUNG!

Lesen Sie alle mit dem Elektrowerkzeug gelieferten Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen. Fehler bei der Einhaltung der folgenden Warnhinweise können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Gemeinsame Sicherheitshinweise zum Schleifen und Trennschleifen:



Dieses Elektrowerkzeug ist zu verwenden als Schleifer und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten. kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.



Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten und Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.



Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.



Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Zubehör, das sich



Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.



Schleifscheiben, Schleifteller oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.



Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.



Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif

Materialpartikel von Ihnen fernhält. Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub

oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

und

Die

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001



Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.



Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.



Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.



Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.



Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.



Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.



Verwenden Sie das Elektrowerkzeug nicht



Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.



Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlagund Reaktionskräfte beherrschen.



Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001



Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.



Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.



Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen:



Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.



Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.



Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.



Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.



Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Besondere Sicherheitshinweise zum Trennschleifen:



Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.



Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.



Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001



Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.



Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.



Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante.

Weitere Sicherheitshinweise

 Netzspannung und Spannungsangabe

auf dem Typschild (9) muss übereinstimmen.

 Spindelarretierung (5) nur bei

stillstehendem Schleifwerkzeug drücken.

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

HINWEIS

belastung sollten auch die Zeiten

VORSICHT

Bei einem Schalldruck über 85 dB(A)

Geräusch und Vibration

Gehörschutz tragen.

HINWEIS

Werte für den A

bewertete Geräuschpegel sowie die Schwingungsgesamtwerte der Tabelle „Technische Daten“ entnehmen. Die Geräusch

und Schwingungswerte

wurden entsprechend EN 60745 ermittelt.

WARNUNG! Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch

und

Schwingungswerte.

Technische Daten

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

L 3709-115 L 3709-125

L 801

LE 9-10 125 L 10-10 125

L 1001

Gerätetyp Winkelschleifer Max. Schleifwerkzeug-Ø mm 115 125 125 125

Schleifwerkzeugdicke mm 1–6 Aufnahmebohrung mm 22,23 Spindelgewinde M14 Drehzahl U/min 12500 12000 6000–11500 10000 Leistungsaufnahme W 750 800 900 1010 Leistungsabgabe W 450 480 530 600 Gewicht entsprechend

„EPTA

procedure 1/2003“ (ohne

kg 1,9 2,0 2,2

Kabel) Schutzklasse

II/

A-bewerteter Geräuschpegel entsprechend EN 60745 (siehe „Geräusch und Vibration“) Schalldruckpegel Schallleistungspegel Unsicherheit

dB(A) dB(A) db

84,6 87 91 95,6 98 102

Schwingungsgesamtwert entsprechend EN 60745 (siehe „Geräusch und Vibration“) Emmisionswert a

Oberflächenschleifen Emmisionswert ah beim

Trennen

Unsicherheit K

beim

m/s

6,5 6,5 6,6

6,3 8,1 6,2

1,5

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

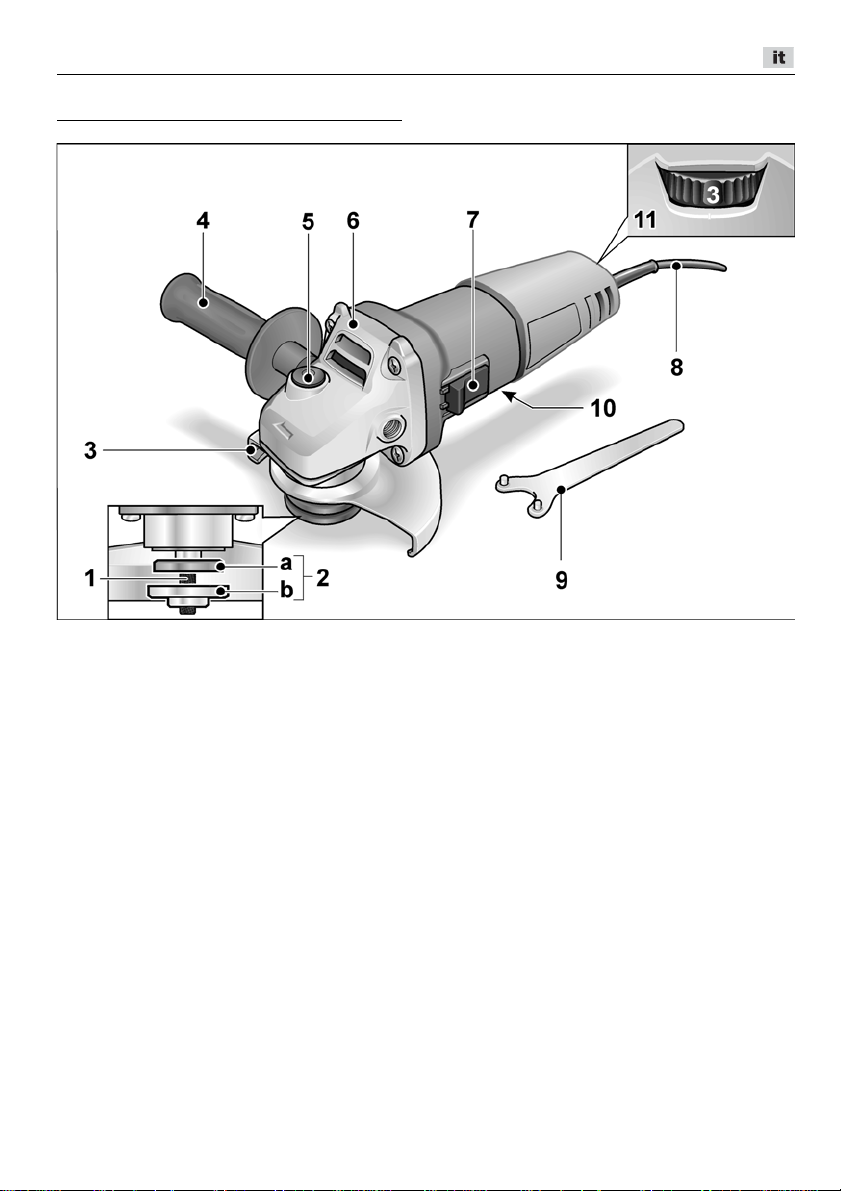

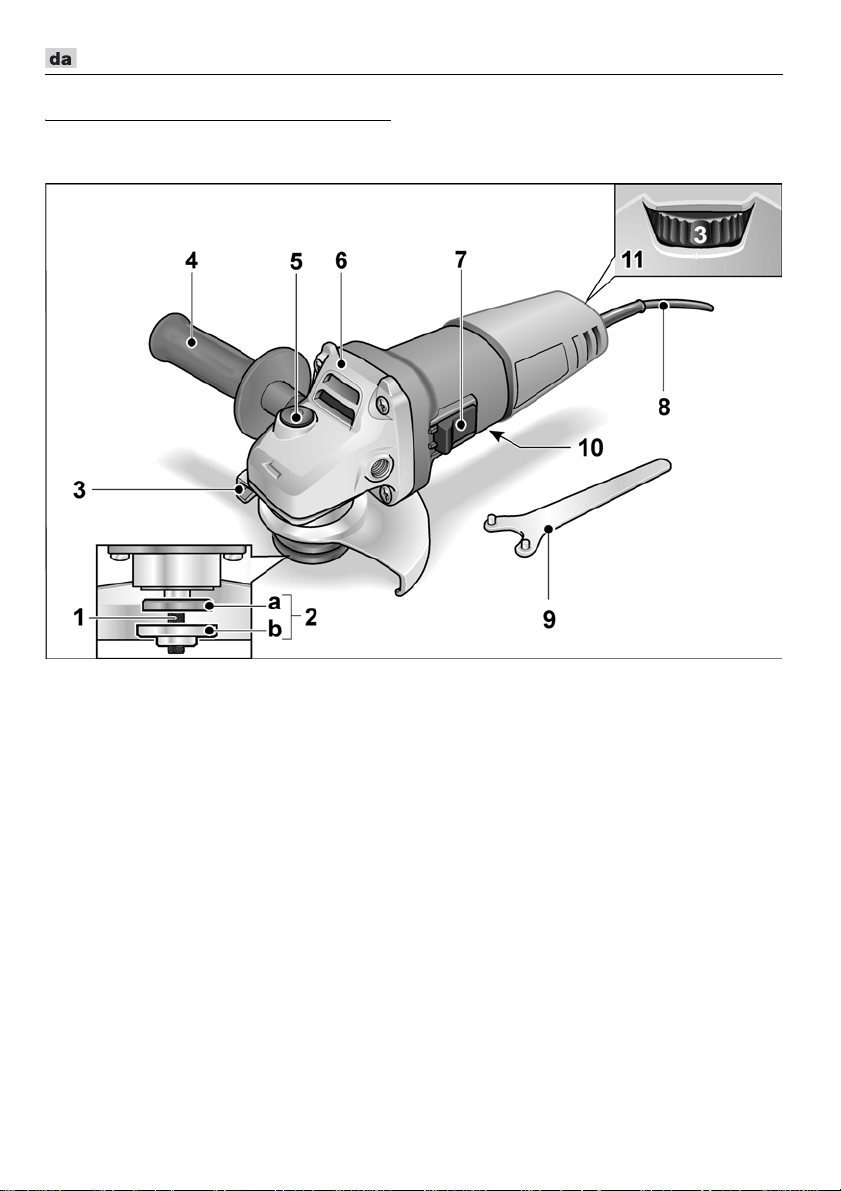

Auf einen Blick

In dieser Anleitung werden verschiedene Elektrowerkzeuge beschrieben. Die Darstellung kann im Detail vom erworbenen Elektrowerkzeug abweichen.

1 Spindel 2 Gewindeflansch

a Spannflansch

b Spannmutter 3 Schutzhaube 4 Handgriff

Handgriff links und rechts montierbar. 5 Spindelarretierung

Zum Feststellen der Spindel beim

Werkzeugwechsel. 6 Getriebekopf

Mit Luftaustritt und Drehrichtungspfeil.

7Schalterwippe

Zum Ein- und Ausschalten. Mit

Raststellung für Dauerbetrieb. 8 Netzkabel 4,0 m mit Netzstecker 9 Stirnlochschlüssel 10 Typschild (nicht dargestellt) 11 Stellrad für Drehzahlvorwahl

(nur LE 9-10 125)

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Gebrauchsanweisung

Vor allen Arbeiten am Winkelschleifer den

WARNUNG!

Netzstecker ziehen.

Vor der Inbetriebnahme

Winkelschleifer auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.

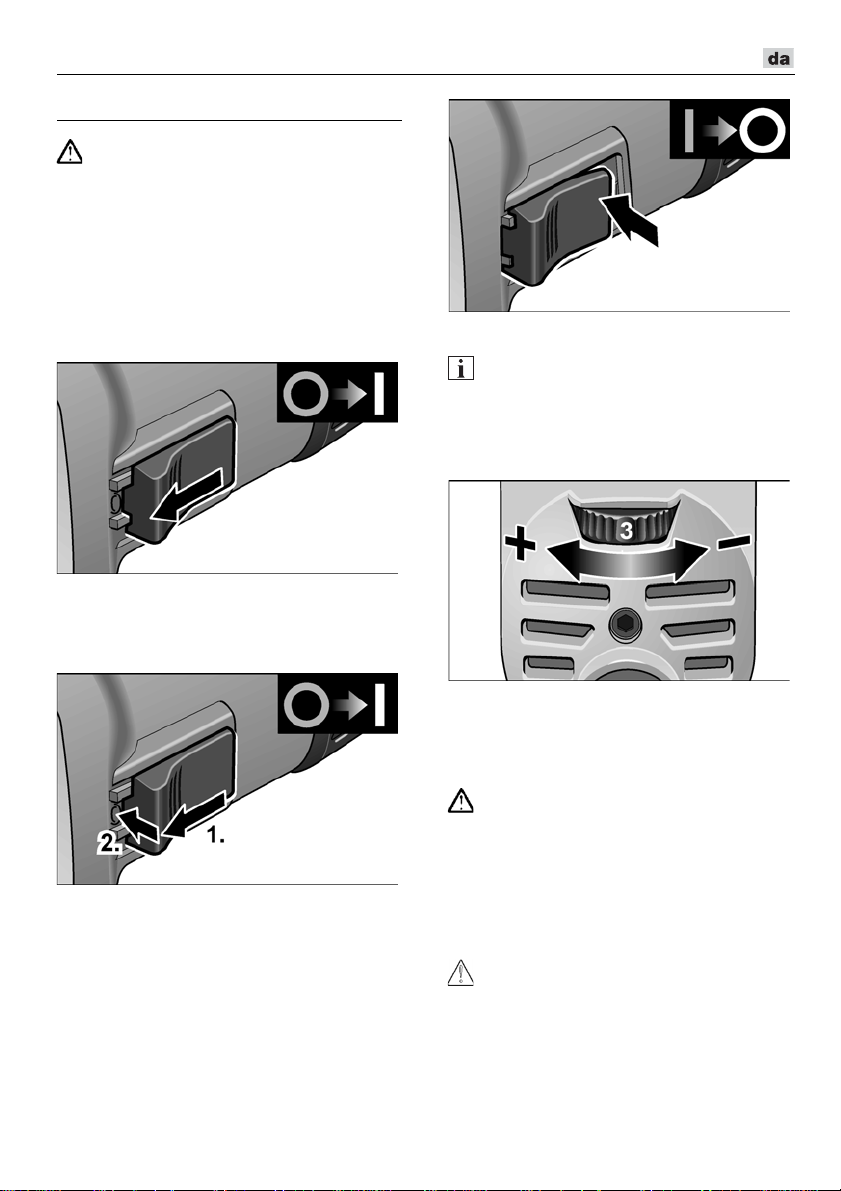

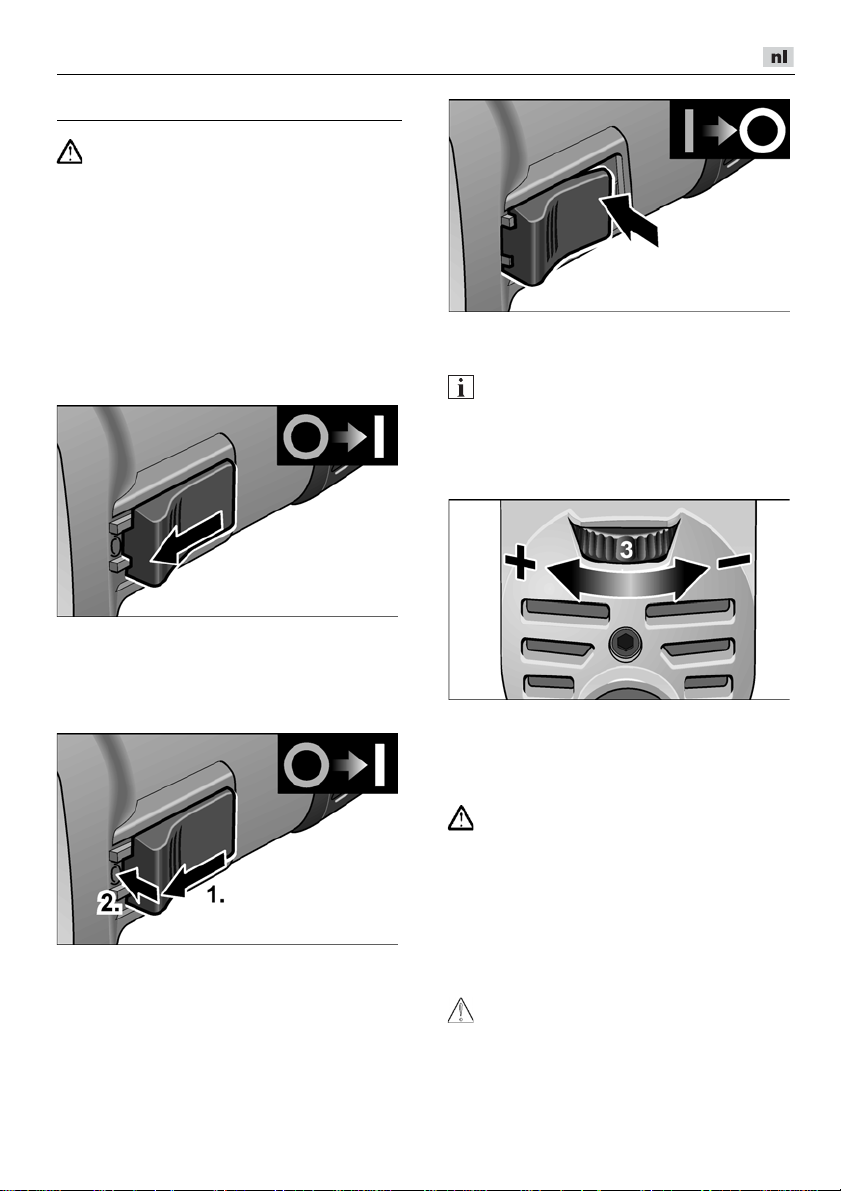

Ein- und Ausschalten

Kurzzeitbetrieb ohne Einrasten:

 Schalterwippe nach vorn schieben und

festhalten.

 Zum Ausschalten Schalterwippe

loslassen.

Dauerbetrieb mit Einrasten:

 Schalterwippe nach vorn schieben (1.)

und durch Druck auf vorderes Ende einrasten (2.).

 Zum Ausschalten Schalterwippe durch

Druck auf hinteres Ende entriegeln.

HINWEIS Nach einem Stromausfall läuft das eingeschaltete Gerät nicht wieder an.

Drehzahlvorwahl (nur LE 9-10 125)

Zum Einstellen der Arbeitsdrehzahl das Stellrad auf den gewünschten Wert stellen.

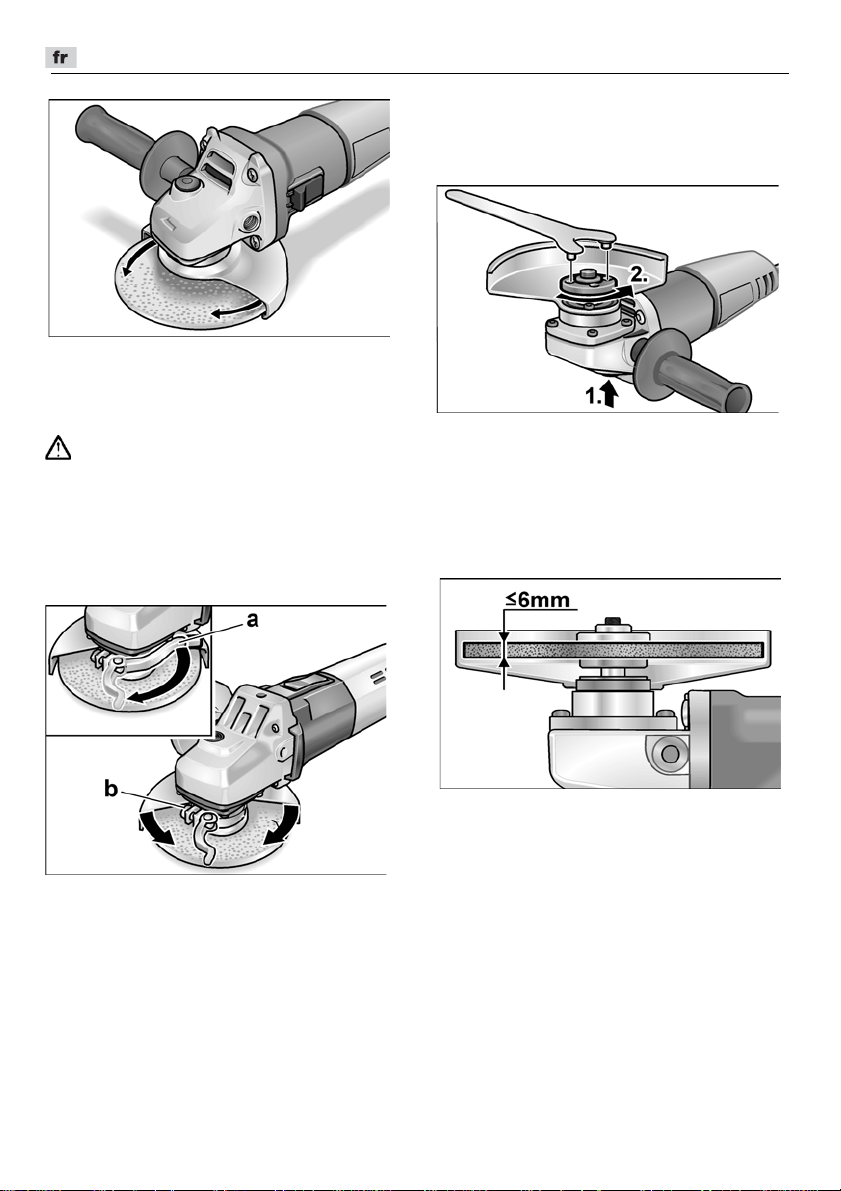

Sicherheits-Schutzhaube (L 3709-115, L 801, L 3709-125)

Niemals ohne die Sicherheits

WARNUNG!

arbeiten.

Zur Anpassung an die Arbeitsaufgabe ist die Sicherheits-Schutzhaube ohne Werkzeug verstellbar.

Zum Trennen ist eine spezielle Trennschutzhaube zu verwenden.

VORSICHT! Verletzungsgefahr! Schutzhandschuhe tragen.

 Netzstecker ziehen.

Schutzhaube

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

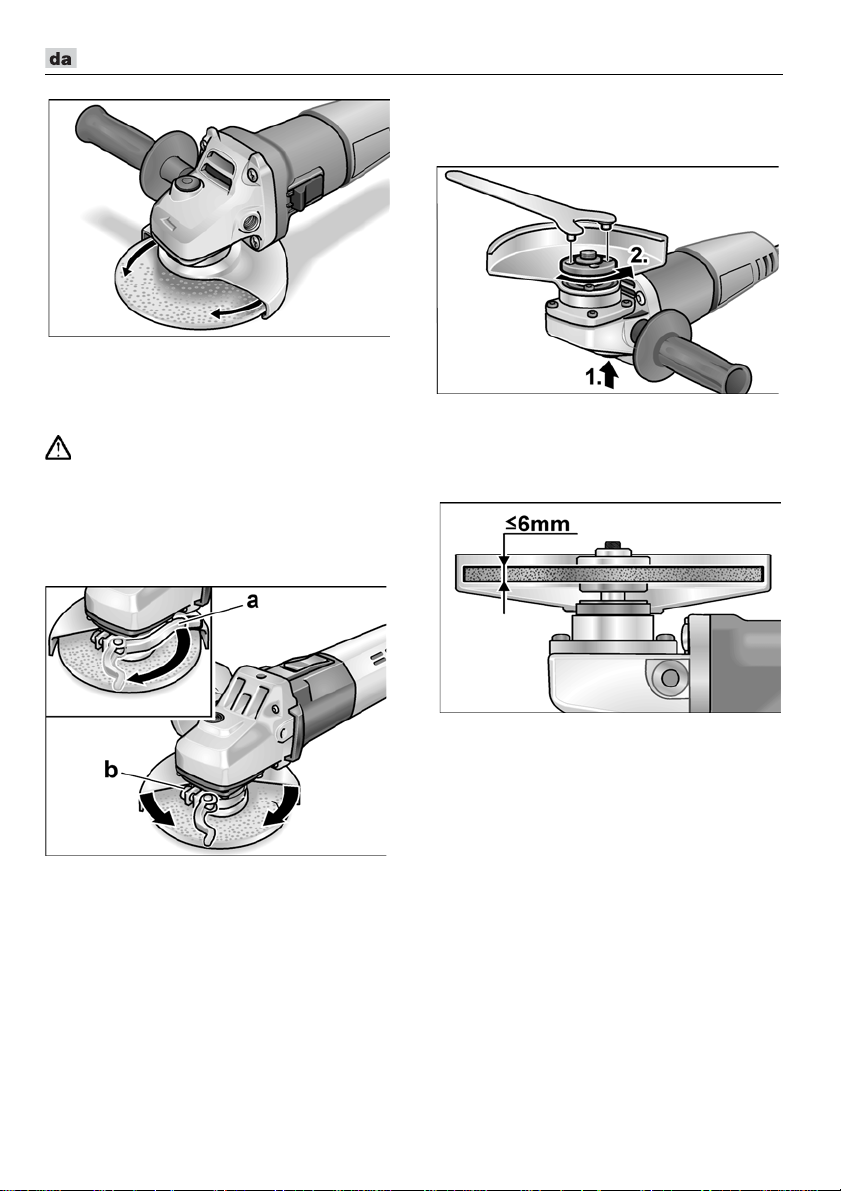

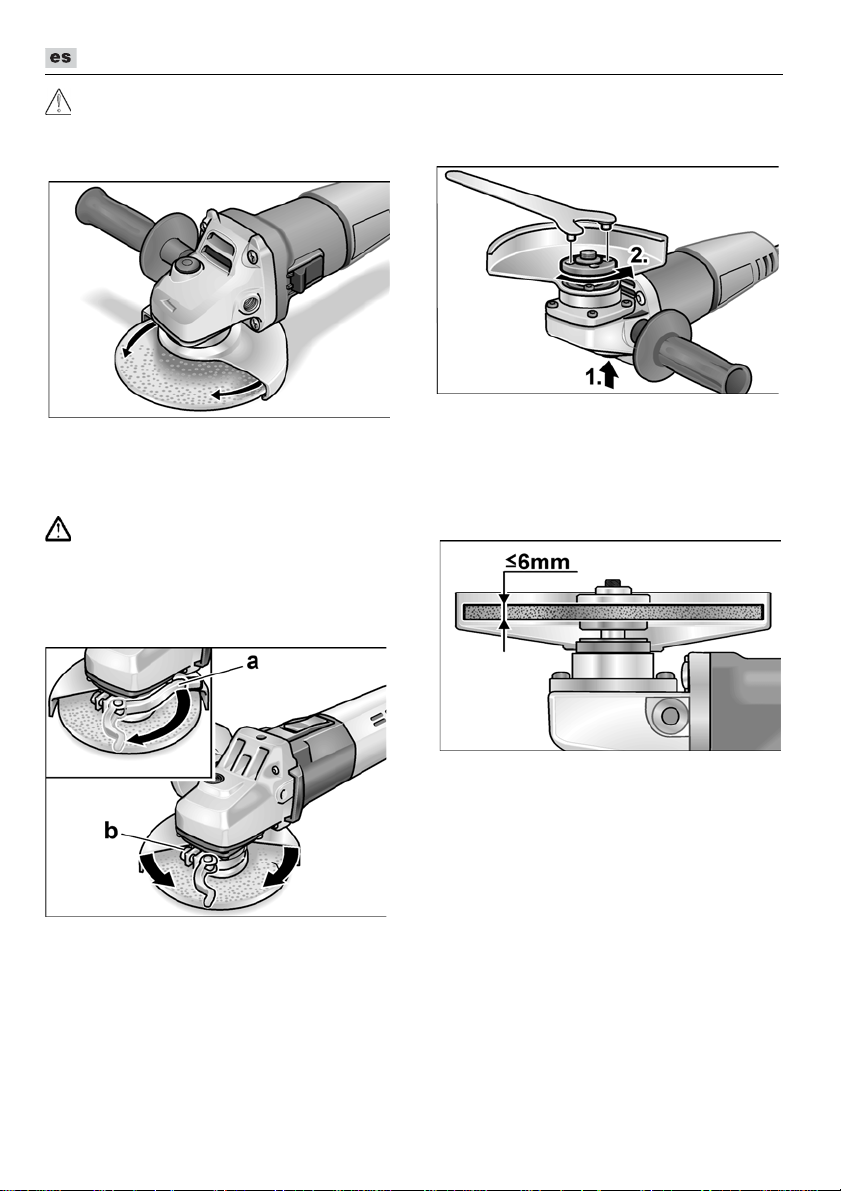

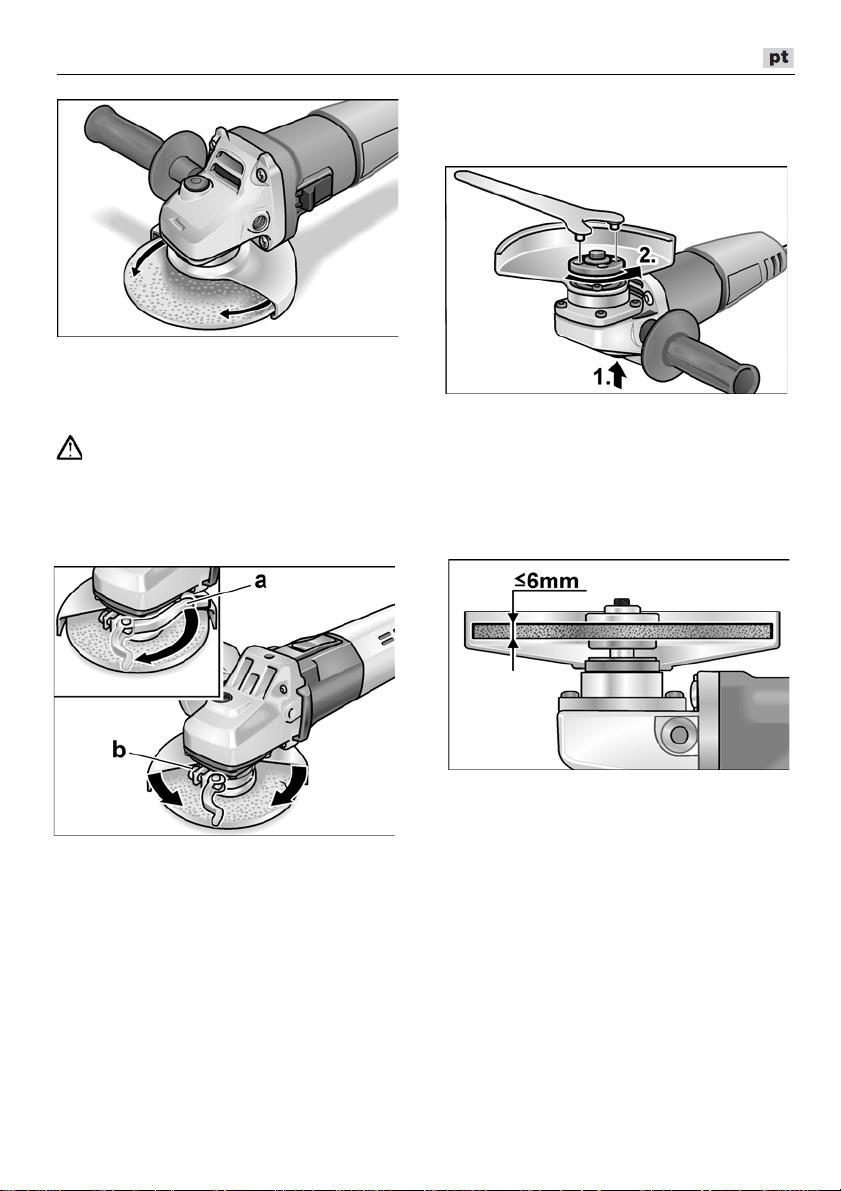

Schleifwerkzeug befestigen oder wechseln

 Netzstecker ziehen.

 Sicherheits-Schutzhaube bis zur

erforderlichen Position drehen.

Schnellspannhaube (LE 9-10 125, L10-10 125, L 1001)

WARNUNG! Bei Schrupp ohne Schutzhaube arbeiten.

 Netzstecker ziehen.  Spannhebel (a) lösen.  Schutzhaube verstellen.

und Trennarbeiten niemals

 Spindelarretierung drücken und gedrückt

halten (1.).

 Mit Stirnlochschlüssel die Spannmutter

gegen den Uhrzeigersinn von der Spindel lösen und abnehmen (2.).

 Schleifscheibe lagerichtig einlegen.

 Schraube (b) so fest anziehen, dass sich

der Spannhebel gerade noch von Hand spannen lässt.

 Spannhebel wieder festziehen.  Zum Trennen ist eine spezielle

Schnellspann-Trennschutzhaube zu verwenden.

 Spannmutter mit dem Bund nach oben

auf die Spindel schrauben.

 Spindelarretierung drücken und gedrückt

halten.

 Spannmutter mit dem Stirnlochschlüssel

festziehen.

 Netzstecker in Steckdose stecken.  Winkelschleifer einschalten (ohne Ein-

rasten) und Winkelschleifer für ca. 30 Sekunden laufen lassen. Auf Unwuchten und Vibrationen kontrollieren.

 Winkelschleifer ausschalten.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Arbeitshinweise

HINWEIS Nach dem Ausschalten läuft das Schleifwerkzeug noch kurze Zeit nach.

Schruppschleifen

WARNUNG! Niemals Trennscheiben zum Schruppschleifen verwenden.

– Anstellwinkel 20–40° für besten Abtrag. – Mit mäßigem Druck den Winkelschleifer

hin- und herbewegen. Dadurch wird das Werkstück nicht zu heiß und es entstehen keine Verfärbungen; außerdem gibt es keine Rillen.

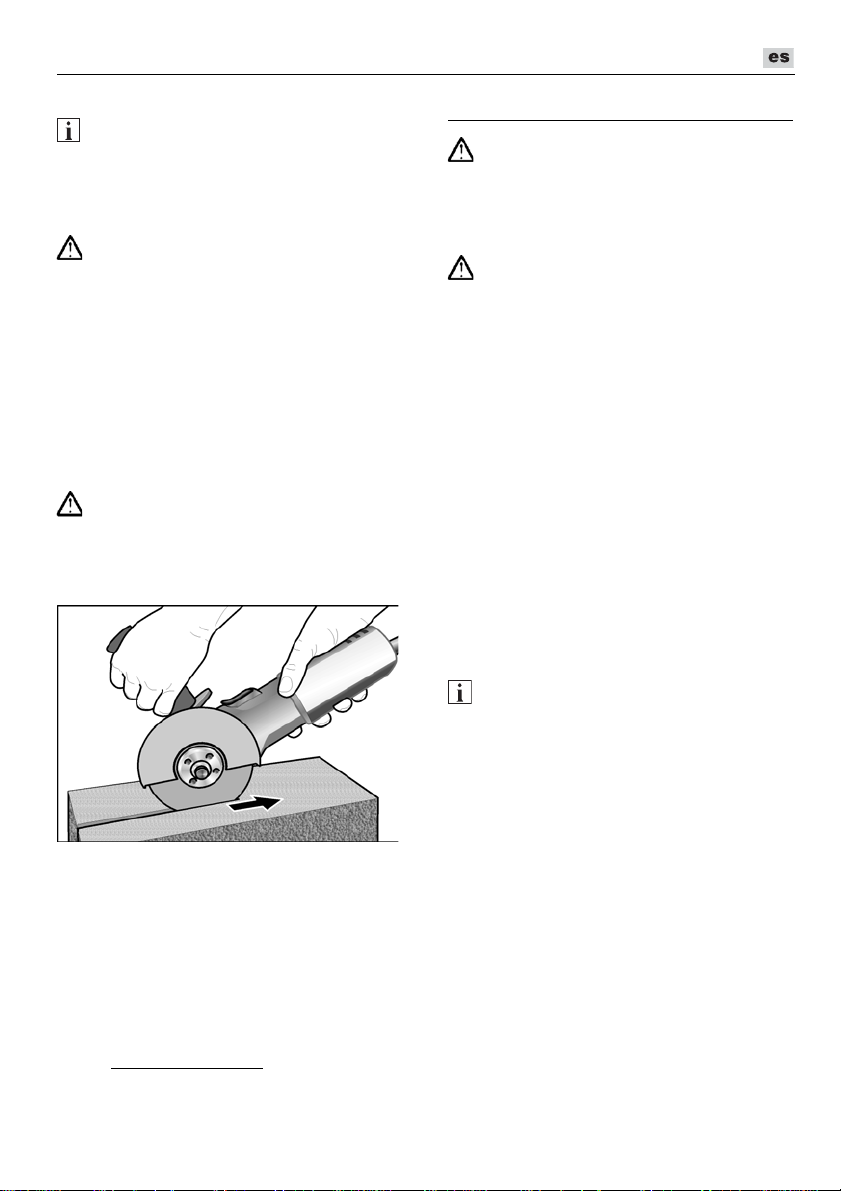

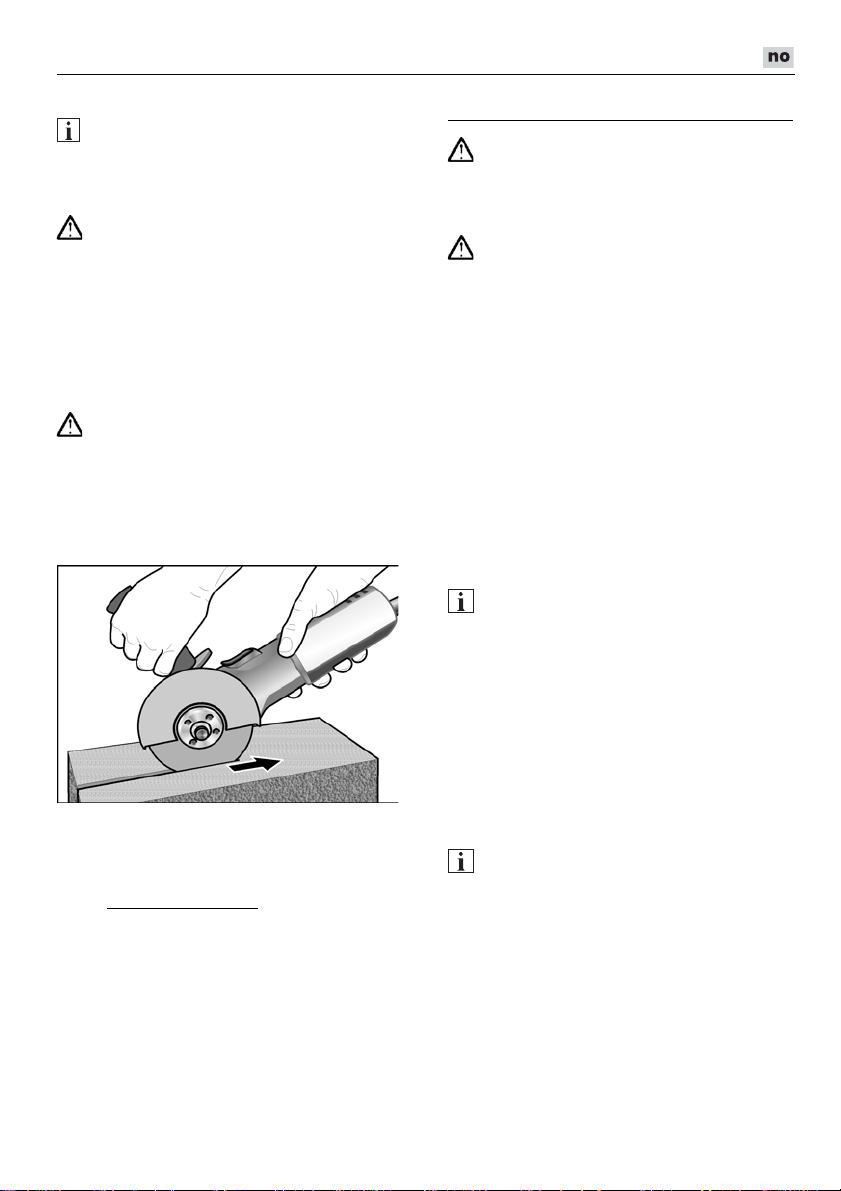

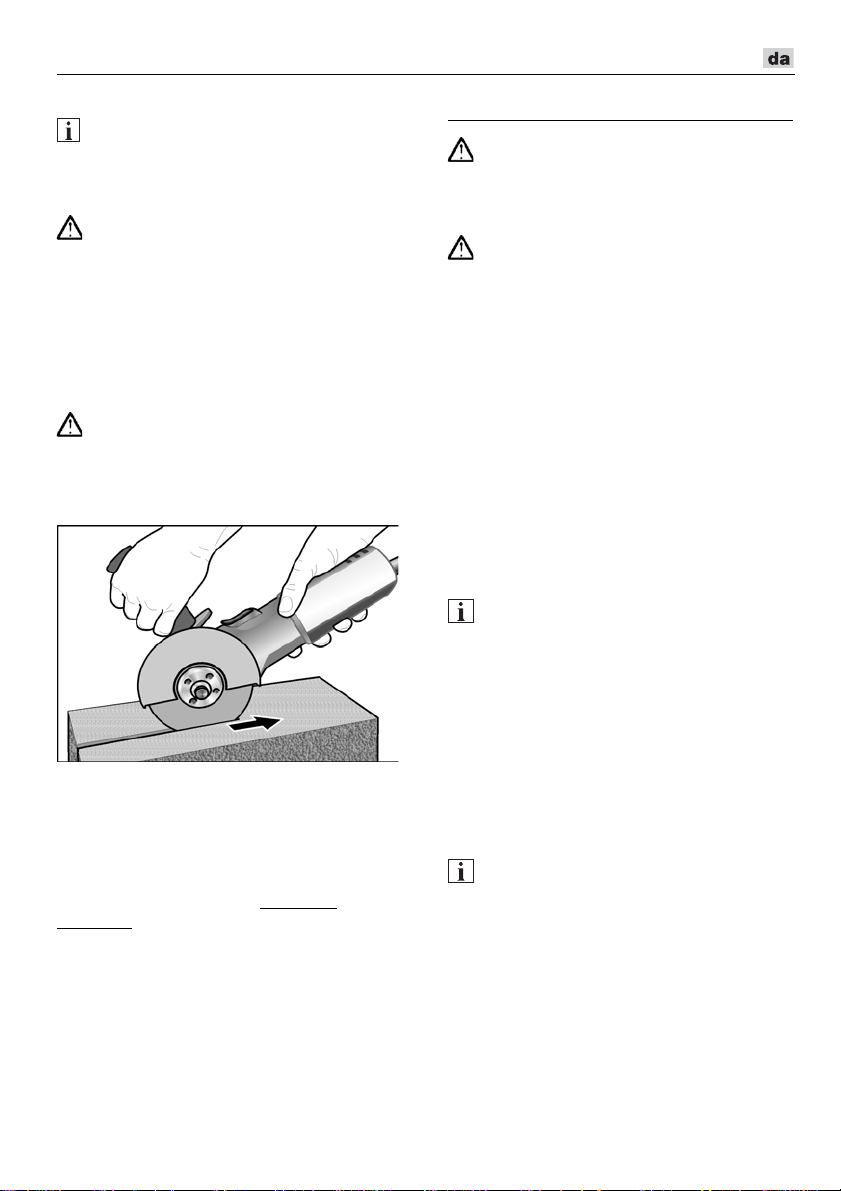

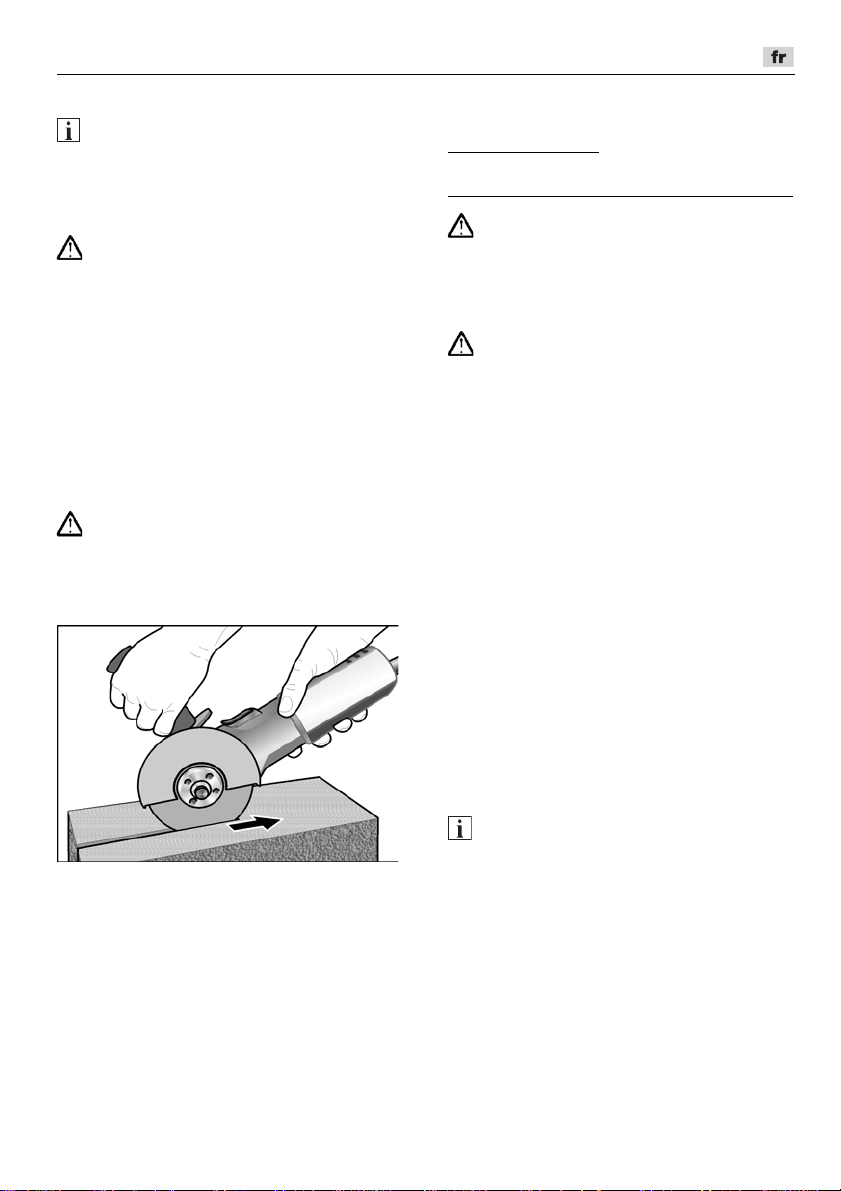

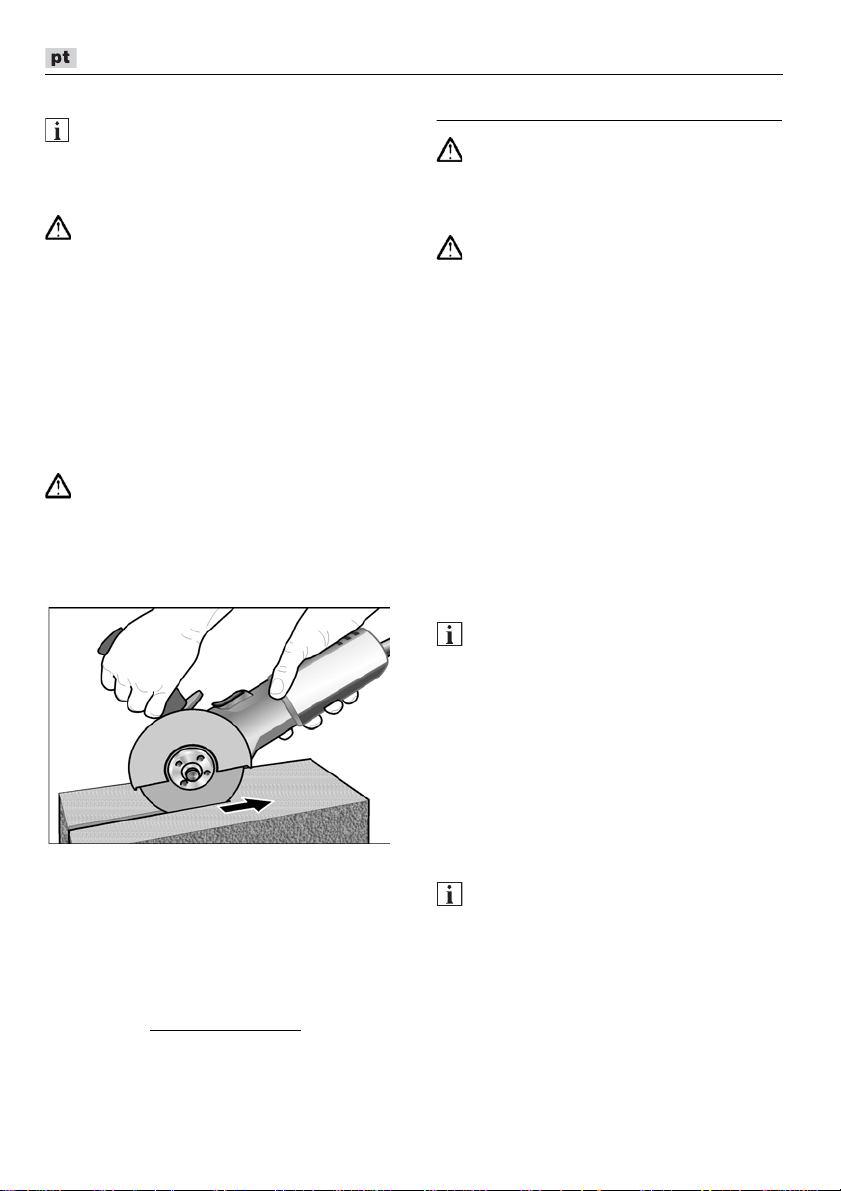

Trennschleifen

WARNUNG! Zum Trennschleifen ist eine spezielle Trennschutzhaube zu verwenden.

– Nicht drücken, nicht verkanten, nicht

oszillieren.

– Winkelschleifer muss stets im Gegenlauf

arbeiten. Ansonsten Gefahr des unkontrollierten Herausspringens aus der Rille.

– Vorschub an das zu bearbeitende

Material anpassen: je härter, desto langsamer.

Weitere Informationen über die Produkte des Herstellers unter www.flex-tools.com.

Wartung und Pflege

WARNUNG! Vor allen Arbeiten am Winkelschleifer den Netzstecker ziehen.

Reinigung

Bei der Bearbeitung von Metallen kann sich bei extremem Einsatz leitfähiger Staub im Gehäuseinnenraum ablagern. Beeinträchtigung der Schutzisolierung! Maschine über Fehlerstrom (Auslösestrom 30 mA) betreiben.

Gerät und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig. Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.

Kohlenbürsten

Der Winkelschleifer ist mit Abschaltkohlen ausgestattet.

Nach Erreichen der Verschleißgrenze der Abschaltkohlen wird der Winkelschleifer automatisch abgeschaltet.

Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers.

Durch die hinteren Lufteintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden.

Bei starkem Kohlenfeuer den Winkelschleifer sofort ausschalten. Winkelschleifer an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben.

Getriebe

Die Schrauben am Getriebekopf während der Garantiezeit nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers.

WARNUNG!

HINWEIS

Schutzschalter

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Klaus Peter Weinper

Head of Quality Department (QD)

Eckhard Rhle

Manager Research & Development (R & D)

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Ersatzteile und Zubehör

Weiteres Zubehör, insbesondere Schleifwerkzeuge und Trennschutzhauben, den Katalogen des Herstellers entnehmen. Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNUNG! Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäss Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

HINWEIS Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

-Konformität

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien 2011/65/EU.

Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

16.06.2016; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

2014/30/EU

, 2006/42/EG,

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Contents

Symbols used in this manual . . . . . . . . . 14

Symbols on the power tool. . . . . . . . . . . 14

For your safety . . . . . . . . . . . . . . . . . . . 14

Noise and vibration . . . . . . . . . . . . . . . . 17

Technical specifications . . . . . . . . . . . . 18

Overview . . . . . . . . . . . . . . . . . . . . . . . . 19

Operating instructions . . . . . . . . . . . . . . 20

Maintenance and care . . . . . . . . . . . . . . 22

Disposal information . . . . . . . . . . . . . . . 23

-Declaration of Conformity . . . . . . . . 23

Exemption from liability . . . . . . . . . . . . . 23

Symbols used in this manual

WARNING! Denotes impending danger. Non-observance of this warning may result in death or extremely severe injuries.

CAUTION! Denotes a possibly dangerous situation. Non-observance of this warning may result in slight injury or damage to property.

NOTE Denotes application tips and important information.

Symbols on the power tool

Before switching on the power tool, read the operating manual!

Wear goggles!

Protection class II (completely insulated)

Disposal information for the old machine (see page 23)!

For your safety

WARNING! Before using the angle grinder, please read and follow:

–

these operating instructions,

–

the ”General safety instructions” on the handling of power tools in the enclosed booklet (leaflet-no.: 315.915),

–

the currently valid site rules and the regulations for the prevention of

accidents. This angle grinder is state of the art and has been constructed in accordance with the acknowledged safety regulations. Nevertheless, when in use, the power tool may be a danger to life and limb of the user or a third party, or the power tool or other property may be damaged. The angle grinder may be operated only if it is

–

as intended,

–

in perfect working order. Faults which impair safety must be repaired immediately.

Intended use

This angle grinder – for commercial use in industry and trade, – is designed for dry grinding and cutting

metal and stone,

– a special cutting guard is required

for cutting,

– is designed for use with grinding tools

and accessories which are indicated in this manual or recommended by the manufacturer and which are permitted to

run at a circumferential speed of 80 m/s. Not permitted are e.g. chain cutting wheels, saw blades.

Safety instructions

WARNING! Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Safety Warnings Common for Grinding or Abrasive Cutting-Off Operations



This power tool is intended to function as a grinder or cut-off tool. Read all safety warnings, instructions, illustrations and specifications provided with this power tool.

Failure to follow all instructions listed below may result in electric shock, fire and/ or serious injury.



Operations such as sanding, wire brushing or polishing are not recommended to be performed with this power tool. Operations for which the power tool was not designed may create a hazard and cause personal injury.



Do not use accessories which are not specifically designed and recommended by the tool manufacturer. J accessory can be attached to your power tool, it does not assure safe operation.



The rated speed of the accessory must be at least equal to the maximum speed marked on the power tool. running faster than their rated speed can break and fly apart.



The outside diameter and the thickness of your accessory must be within the capacity rating of your power tool. Incorrectly sized accessories cannot be adequately guarded or controlled.



Threaded mounting of accessories must match the grinder spindle thread. For accessories mounted by flanges, the arbour hole of the accessory must fit the locating diameter of the flange. Accessories that do not match the mounting hardware of the power tool will run out of balance, vibrate excessively and may cause loss of control.



Do not use a damaged accessory. Before each use inspect the accessory such as abrasive wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire brush for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory, position yourself and bystanders away from the

ust because the

Accessories

plane of the rotating accessory and run the power tool at maximum no-load speed for one minute.

Damaged accessories will

normally break apart during this test time.



Wear personal protective equipment. Depending on application, use face shield, safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors, gloves and workshop apron capable of stopping small abrasive or workpiece fragments.

The eye protection must be capable of stopping flying debris generated by various operations. The dust mask or respirator must be capable of filtrating particles generated by your operation. Prolonged exposure to high intensity noise may cause hearing loss.



Keep bystanders a safe distance away from work area. Anyone entering the work area must wear personal protective equipment.

Fragments of workpiece or of a broken accessory may fly away and cause injury beyond immediate area of operation.



Hold the power tool by insulated gripping surfaces only, when performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.



Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged and your hand or arm may be pulled into the spinning accessory.



Never lay the power tool down until the accessory has come to a complete stop. The spinning accessory may grab the surface and pull the power tool out of your control.



Do not run the power tool while carrying it at your side.

Accidental contact with the spinning accessory could snag your clothing, pulling the accessory into your body.



Regularly clean the power tool’s air vents. The motor’s fan will draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical hazards.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001



Do not operate the power tool near flammable materials.

Sparks could ignite

these materials.



Do not use accessories that require liquid coolants.

Using water or other liquid coolants may result in electrocution or shock.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the uncontrolled power tool to be forced in the direction opposite of the accessory’s rotation at the point of the binding.For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the pinch point can dig into the surface of the material causing the wheel to climb out or kick out. The wheel may either jump toward or away from the operator, depending on direction of the wheel’s movement at the point of pinching. Abrasive wheels may also break under these conditions. Kickback is the result of power tool misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.



Maintain a firm grip on the power tool and position your body and arm to allow you to resist kickback forces. Always use auxiliary handle, if provided, for maximum control over kickback or torque reaction during start-up. torque reactions or kickback forces, if proper precautions are taken.



Never place your hand near the rotating accessory. your hand.



Do not position your body in the area where power tool will move if kickback occurs. direction opposite to the wheel’s movement at the point of snagging.



Use special care when working corners, sharp edges etc. Avoid bouncing and snagging the accessory. edges or bouncing have a tendency to snag the rotating accessory and cause loss of control or kickback.

The operator can control

Accessory may kickback over

Kickback will propel the tool in

Corners, sharp



Do not attach a saw chain woodcarving blade or toothed saw blade.

Such blades create frequent kickback and loss of control.

Safety Warnings Specific for Grinding and Abrasive Cutting-Off Operations



Use only wheel types that are recommended for your power tool and the specific guard designed for the selected wheel. Wheels for which the power tool was not designed cannot be adequately guarded and are unsafe.



The grinding surface of centre depressed wheels must be mounted below the plane of the guard lip. wheel that projects through the plane of the guard lip cannot be adequately protected.



The guard must be securely attached to the power tool and positioned for maximum safety, so the least amount of wheel is exposed towards the operator. The guard helps to protect the operator from broken wheel fragments, accidental contact with wheel and sparks that could ignite clothing.



Wheels must be used only for recommended applications. For example: do not grind with the side of cut-off wheel. Abrasive cut-off wheels are intended for peripheral grinding; side forces applied to these wheels may cause them to shatter.



Always use undamaged wheel flanges that are of correct size and shape for your selected wheel. support the wheel thus reducing the possibility of wheel breakage. Flanges for cut-off wheels may be different from grinding wheel flanges.



Do not use worn down wheels from larger power tools. power tool is not suitable for the higher speed of a smaller tool and may burst.

An improperly mounted

Proper wheel flanges

Wheel intended for larger

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Additional Safety Warnings specific for Abrasive Cutting-Off Operations



Do not “jam” the cut-off wheel or apply excessive pressure. Do not attempt to make an excessive depth of cut. Overstressing the wheel increases the loading and susceptibility to twisting or binding of the wheel in the cut and the possibility of kickback or wheel breakage.



Do not position your body in line with and behind the rotating wheel.

When the wheel, at the point of operation, is moving away from your body, the possible kickback may propel the spinning wheel and the power tool directly at you.



When wheel is binding or when interrupting a cut for any reason, switch off the power tool and hold the power tool motionless until the wheel comes to a complete stop.

Never attempt to remove the cut-off wheel from the cut while the wheel is in motion otherwise kickback may occur. Investigate and take corrective action to eliminate the cause of wheel binding.



Do not restart the cutting operation in the workpiece. Let the wheel reach full speed and carefully re-enter the cut.

The wheel may bind, walk up or kickback if the power tool is restarted in the workpiece.



Support panels or any oversized workpiece to minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own weight. Supports must be placed under the workpiece near the line of cut and near the edge of the workpiece on both sides of the wheel.



Use extra caution when making a “pocket cut” into existing walls or other blind areas. The protruding wheel may cut gas or water pipes, electrical wiring or objects that can cause kickback.

Additional safety instructions



The mains voltage and the voltage specifications on the rating plate must correspond.



Do not press the spindle lock until the grinding tool stops.

Noise and vibration

NOTE Values for the A-weighted sound pressure level and for the total vibration values can be found in the “Technical specifications” table. The noise and vibration values have been determined in accordance with EN 60745.

CAUTION! The indicated measurements refer to new power tools. Daily use causes the noise and vibration values to change.

NOTE

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure. The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly decrease the exposure level over the total working period.

Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.

CAUTION! Wear ear protection at a sound pressure above 85 dB(A).

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Technical specifications

Machine type Max. grinding tool Ø Grinding tool thickness Tool hole diameter

Spindle thread Speed

Power input

Power output

L 3709-115 L 3709-125

L 801

mm 115 125 125 125 mm 1–6

mm 22.23

r.p.m. 12500

750

(650 *)

450

(400 *)

12000

800 900 1010

480 530 600

LE 9-10 125 L 10-10 125

L 1001

Angle grinder

M14/WAF14

6000–11500 10000

Weight according to “EPTA Procedure 01/2003”

kg 1,9 2,0 2,2

(without power cord) Protection class

II/ A-weighted sound pressure level according to EN 60745 (see “Noise and vibration”): Sound pressure level L

Sound power level L

Uncertainty K

dB(A)

84.6 87 91

95.6 98 102

Total vibration value according to EN 60745 (see “Noise and vibration”): Emission value a

grinding surfaces Emission value ah when

cutting-off

Uncertainty K

when

m/s

6.5 6.5 6.6

6.3 8.1 6.2

1.5

(... *) = 110 V

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Overview

1 Spindle 2 Threaded flange

a Clamping nut

b Clamping flange 3Guard 4 Handle

Handle can be fitted to the left or right. 5 Spindle lock

Secures the spindle when the tool

is changed. 6 Gear head

With air outlet and direction-of-rotation

arrow.

7 Switch rocker

Switches the power tool on and off. With notched position for continuous

operation. 8 4.0 m power cord with plug 9 Face spanner 10 Rating plate (not illustrated) 11 Dial for preselecting the speed

(only LE 9-10 125)

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Operating instructions

Before carrying out any work on the angle

WARNING!

grinder, always pull out the mains plug.

Before switching on the power tool

Unpack the angle grinder and check that there are no missing or damaged parts.

Switching on and off

Brief operation without engaged switch rocker:

 Push the switch rocker forwards and

hold in position.

 To switch off the power tool, release

the switch rocker.

Continuous operation with engaged switch rocker:

 Push the switch rocker forwards (1.) and

engage by pressing the front end (2.).

 To switch off the power tool, release

the switch rocker by pressing the rear end.

NOTE Following a power failure, the switched on power tool does not restart.

Speed preselection (LE 9-10 125 only)

To set the operating speed, move the dial to the required value.

Safety guard (L 3709-115, L 801, L 3709-125)

WARNING! Never work without the safety guard.

The angle grinder is adapted to the job with the safety guard which can be adjusted without a tool.

A special cutting guard must be used for cutting.

CAUTION! Risk of injury! Wear protective gloves.

 Pull out the mains plug.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Attaching or changing the grinding tool

 Pull out the mains plug.

 Rotate safety guard to the required

position.

Quick-release guard (LE 9-10 125, L 10-10 125, L 1001)

WARNING! When using the angle grinder for roughing or cutting, never work without the guard.

 Pull out the mains plug.  Loosen the clamping lever (a).  Adjust the guard.

 Press and hold down the spindle

lock (1.).

 Using the face spanner, loosen the

clamping nut on the spindle in an anticlockwise direction and remove (2.).

 Insert the grinding wheel in the correct

position.

 Tighten screw (b) until the clamping lever

can just be clamped by hand.

 Retighten the clamping lever.  A special quick-release cutting guard

must be used for cutting.

 Screw the clamping nut with flange face

up, onto the spindle.

 Press and hold down the spindle lock.  Tighten the clamping nut with the face

spanner.

 Insert the mains plug into the socket.  Switch on the angle grinder (without

locking into position) and leave the angle grinder running for approx. 30 seconds. Check for imbalances and vibrations.

 Switch off the angle grinder.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Operating instructions

When the power tool is switched off, the grinding tool continues running briefly.

Rough-grinding

Never use cutting-off wheels for roughgrinding.

– Angle of wheel 20–40° for best cutting

– Applying moderate pressure, move

Cut-off grinding

A special cutting guard must be used for cut-off grinding.

– Do not press, tilt or oscillate the power

– Angle grinder must always operate in the

– Adjust the feed to the material which is

For further information on the manufacturer’s products go to www.flex-tools.com

NOTE

WARNING!

performance.

the angle grinder backwards and forwards. As a result, the workpiece will not become too hot and there will be no discoloration; nor will there be any grooves.

WARNING!

tool.

counter direction. Otherwise, there is a risk of the angle grinder jumping uncontrollably out of the groove.

to be work: the harder the material, the slower the feed.

Maintenance and care

WARNING! Before carrying out any work on the angle grinder, always pull out the mains plug.

Cleaning

WARNING! If metals are ground or cut over a prolonged period, conductive dust may become deposited inside the housing. Impairment of the protective insulation! Operate the power tool via a residual-current-operated circuitbreaker (tripping current 30 mA).

Regularly clean the power tool and ventilation slots. Frequency of cleaning is dependent on the material and duration of use. Regularly blow out the housing interior and motor with dry compressed air.

Carbon brushes

The angle grinder features cut-off carbon brushes. When the wear limit of the cut-off carbon brushes is reached, the angle grinder switches off automatically.

NOTE Use only original parts supplied by the

manu-facturer for replacement purposes. If non-original parts are used, the guarantee obligations of the manufacturer will be deemed null and void.

When the power tool is being used, the carbon brushes can be seen sparking through the rear air inlet apertures.

If the carbon brushes spark excessively, switch off the angle grinder immediately. Take the angle grinder to a customer service workshop authorised by the manufacturer.

Gears

NOTE Do not loosen the screws on the gear head during the warranty period.

Non-compliance will deem the guarantee obligations of the manufacturer null and void.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Klaus Peter Weinper

Head of Quality Department (QD)

Eckhard Rhle

Manager Research & Development (R & D)

Repairs

Repairs may be carried out by an authorised customer service centre only.

Spare parts and accessories

Other accessories, in particular sanding tools and cutting guards, can be found in the manufacturer's catalogues.

Exploded drawings and spare-part lists can be found on our homepage: www.flex-tools.com

Disposal information

WARNING! Render redundant power tools unusable by removing the power cord.

EU countries only Do not throw electric power tools

into the household waste!

In accordance with the European Directive 2012/19/EU on Waste Electrical and Electronic Equipment and transposition into national law used electric power tools must be collected separately and recycled in an environmentally friendly manner.

NOTE Please ask your dealer about disposal options!

-Declaration of Conformity

We declare under our sole responsibility that the product described under “Technical specifications” conforms to the following standards or normative documents:

EN 60745 in accordance with the regulations of the directives

2014/30/EU, 2006/42/EC, 2011/65/EU. Responsible for technical documents: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

16.06.2016; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exemption from liability

The manufacturer and his representative are not liable for any damage and lost profit due to interruption in business caused by the product or by an unusable product. The manufacturer and his representative are not liable for any damage which was caused by improper use of the power tool or by use of the power tool with products from other manufacturers.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Table des matières

Symboles utilisés . . . . . . . . . . . . . . . . . . 24

Symboles apposés sur l’appareil . . . . . . 24

Pour votre sécurité . . . . . . . . . . . . . . . . 24

Bruit et vibrations . . . . . . . . . . . . . . . . . . 28

Données techniques . . . . . . . . . . . . . . . 29

Vue d’ensemble . . . . . . . . . . . . . . . . . . . 30

Instructions d’utilisation . . . . . . . . . . . . . 31

Maintenance et nettoyage . . . . . . . . . . . 33

Consignes pour la mise au rebut . . . . . . 34

Conformité . . . . . . . . . . . . . . . . . . . . 34

Exclusion de responsabilité . . . . . . . . . . 34

Symboles utilisés

AVERTISSEMENT ! Ce symbole prévient d’un danger imminent ; le non-respect des consignes qui le suivent s’accompagne d’un danger de mort ou de blessures très graves.

PRUDENCE ! Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE Ce symbole vous donne des conseils d’utilisation et des informations importantes.

Symboles apposés sur l’appareil

Avant la mise en service, veuillez lire la notice d’instructions !

Portez des lunettes de protection !

Classe de protection II (complètement isolé)

Consignes pour la mise au rebut de l’ancien appareil (voir page 34) !

Pour votre sécurité

AVERTISSEMENT ! Avant d’utiliser cette meuleuse d’angle, veuillez lire les documents suivants et respecter leurs contenus :

–

La présente notice d’utilisation,

–

les « Consignes générales de sécurité » régissant l’emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),

–

les règles et prescriptions préventives des accidents applicables sur le lieu

de mise en œuvre. Cette meuleuse d’angle a été construite conformément à l’état actuel de la technique et en respectant les règles techniques de sécurité reconnues. Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l’utilisateur ou les tiers, ou un risque d’endommager la machine elle-même ou d’autres objets de valeur. Cette meuleuse d’angle ne pourra servir

–

qu’à des fins conformes à l’usage prévu,

–

dans un état technique et de sécurité

parfait. Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.

Conformité d’utilisation

Cette meuleuse d’angle est destinée – aux utilisations professionnelles dans

l’industrie et l’artisanat,

– à meuler et sectionner du métal et de la

pierre par meulage à sec,

– pour tronçonner, il faut utiliser un capot

protecteur spécial,

– à servir équipée d’un outil de meulage et

des accessoires indiqués dans la présente notice ou recommandés par le fabricant et homologués pour supporter

une vitesse circonférentielle de 80 m/s. Le montage de meules de fraisage à chaîne et de lames de scie est interdit.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Consigne de sécurité

AVERTISSEMENT ! Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci

dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Avertissements de sécurité communs pour les opérations de meulage et de tronçonnage par meule abrasive

 Il faut utiliser cet outil électroportatif

comme ponceuse et tronçonneuse à disque. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données cidessous peut provoquer un choc électrique, un incendie et / ou une blessure grave



Cet outil électrique ne permet pas de poncer avec du papier abrasif, de travailler avec des brosses à crins métalliques et de polir.

Les opérations pour lesquelles l’outil électrique n’a pas été conçu peuvent provoquer un danger et causer un accident corporel

 Ne pas utiliser d’accessoires non conçus

spécifiquement et recommandés par le fabricant d’outils. Le simple fait que l’accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.

 La vitesse assignée de l’accessoire

doit être au moins égale à la vitesse maximale indiquée sur l’outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat.

 Le diamètre extérieur et l’épaisseur

de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique.

Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée.

 Le montage fileté d’accessoires doit être

adapté au filet de l’arbre de la meuleuse. Pour les accessoires montés avec des flasques, l’alésage central de l’accessoire doit s’adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l’outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle.



Ne pas utiliser d’accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de co-peaux et fissures, les patins d’appui pour détecter des traces éventuelles de fissures, de déchirure ou d’usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés.

Si l’outil électrique ou l’outil monté chutent, vérifiez s’ils sont endommagés ou utilisez un outil intact. Après avoir contrôlé et monté l’outil, faites tourner l’appareil pendant une minute à la vitesse maximale en vous tenant, vous et d’autres personnes proches de vous, loin du plan de l’outil installé en train de tourner. Les accessoires endommagés seront normalement détruits pendant cette période d’essai.

 Porter un équipement de protection

individuelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Si nécessaire, portez un masque à poussière, un casque anti-bruit, des gants de protection ou une blouse spéciale faisant barrage aux particules poncées et de matière. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Maintenir les personnes présentes à une

distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d’un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d’opération.

 Ne tenez l’appareil que par ses poignées

isolantes lors de travaux au cours desquels l’outil installé risque de toucher des câbles électriques invisibles ou le cordon d’alimentation de l’appareil. Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.

 Placer le câble éloigné de l’accessoire

de rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l’accessoire de rotation.

 Ne jamais reposer l’outil électrique avant

que l’accessoire n’ait atteint un arrêt complet. L’accessoire de rotation peut agripper la surface et arracher l’outil électrique hors de votre contrôle.

 Ne pas faire fonctionner l’outil électrique

en le portant sur le côté. Un contact accidentel avec l’accessoire de rotation pourrait accrocher vos vêtements et attirer l’accessoire sur vous.

 Nettoyer régulièrement les orifices

d’aération de l’outil électrique. Le ventilateur du moteur attirera la poussière à l’intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.

 Ne pas faire fonctionner l’outil électrique

à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.

 N’utilisez jamais d’outils requérant

un liquide de refroidissement. L’utilisation d’eau ou d’autres liquides de efroidissement peut provoquer une électrocution.

Rebonds et mises en garde correspondantes

Un recul brutal est la réaction qu’engendre un outil en train de tourner (meule, plateau de ponçage, brosse à crins métalliques, etc.) et qui vient subitement d’accrocher un objet ou de se bloquer. Un accrochage ou blocage provoque un arrêt brutal de l’outil installé qui était en train de tourner. De ce fait, un outil électroportative non fermement tenue subit une accélération en sens opposé de celui de l’outil installé. Si p. ex. une meule se coince ou se bloque dans la pièce, l’arête qui plonge dans la pièce peut stopper brutalement et provoquer la cassure de la meule ou un recul brutal. Dans ce cas, la meule se déplace dans un sens la rapprochant ou l’éloignant de l’opérateur, tout dépend du sens dans lequel la meule tournait à l’endroit où elle s’est bloquée. Ce phénomène peut faire casser les meules. Le recul brutal est engendré par une utilisation erronée ou inexperte de l’outil électrique. Le rebond résulte d’un mauvais usage de l’outil et / ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous.

 Maintenir fermement l’outil électrique

et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L’opérateur peut maîtriser les couples de réaction ou les forces de rebond, si les précautions qui s’imposent sont prises.

 Ne jamais placer votre main à proximité

de l’accessoire en rotation. L’accessoire peut effectuer un rebond sur votre main.

 Ne pas vous placer dans la zone

où l’outil électrique se déplacera en cas de rebond. Le choc du recul force l’outil électrique à tourner en direction opposée à celle de la meule à l’endroit où cette dernière s’est bloquée.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Apporter un soin particulier lors de tra-

vaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l’accessoire. En tournant, l’outil en place tend à se coincer dans les angles, au contact d’arêtes vives ou en cas d’impact. Ceci provoque une perte de contrôle ou un recul brutal.

 Ne pas fixer de chaîne coupante,

de lame de sculpture sur bois, de chaîne coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

Consignes de sécurité particulières pour le ponçage et le tronçonnage

 Utilisez exclusivement les moyens

de ponçage homologués pour aller avec votre outil électrique, ainsi que le capot protecteur prévu pour ce moyen de ponçage. Les moyens de ponçage qui ne sont pas prévus pour cet outil électrique ne pourront pas être suffisamment protégés et ne sont donc pas sûrs à l’emploi.



La surface de meulage des meules à moyeu déporté doit être montée sous le plan de la lèvre du protecteur. montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée.



Le protecteur doit être solidement fixé à l’outil électrique et placé en vue d’une sécurité maximale, de sorte que l’opérateur soit exposé le moins possible à la meule.

Le protecteur permet de protéger l’opérateur des fragments de meule cassée, d’un contact accidentel avec la meule et d’étincelles susceptibles d’enflammer les vêtements.



Il ne faut utiliser les meules que dans les domaines d’application recommandés. Exemple : Ne poncez jamais avec les flancs d’un disque de tronçonnage. Sur les disques de tronçonnage, seule la tranche du disque sert à abraser de la matière. L’application d’une force latérale sur ces moyens de ponçage peut les faire se briser.

Une meule

 Utilisez toujours des brides de serrage

intactes, ayant la taille et la forme correctement adaptées au disque de ponçage que vous avez choisi. Des brides appropriées soutiennent le disque de ponçage et réduisent ainsi le risque de cassure du disque. Les brides affectées aux disques de tronçonnage peuvent différer des brides affectées aux disques de ponçage.

 N’utilisez jamais de disques de ponçage

usés provenant de plus gros outils électroportatifs. Les disques de ponçage installés sur de plus gros outils électroportatifs n’ont pas été conçus pour les vitesses plus élevées offertes par les petits outils électroportatifs, ils risquent donc de casser.

Consignes de sécurité particulières additionnelles pour le tronçonnage

 Évitez que le disque de tronçonnage

se bloque et de lui imprimer une pression d’applique excessive. N’exécutez pas de coupes excessivement profondes. Une surcharge du disque de tronçonnage accroît la contrainte qu’il subit ; il risque plus de se coincer ou de se bloquer, ce qui accroît le risque d’un recul brutal donc d’une cassure du disque.

 Évitez la zone située devant et derrière

le disque de tronçonnage en rotation. Lorsque vous déplacez le disque de tronçonnage, dans la pièce, dans la direction l’éloignant de vous, l’outil électrique risque en cas de recul brutal d’être catapulté dans votre direction avec le disque toujours en rotation.

 Si le disque de tronçonnage se coince

ou si vous interrompez le travail pour une raison quelconque, éteignez l’outil électrique et tenez-le calmement en main jusqu’à ce que le disque se soit entièrement immobilisé. Ne tentez jamais de sortir de la pièce le disque encore en rotation, car ce dernier risque de provoquer un recul brutal. Déterminez la cause du coincement et supprimez-la.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Ne rallumez pas l’outil électrique tant

que le disque se trouve dans la pièce. Avant d’entamer prudemment le tronçonnage, attendez que le disque ait atteint sa pleine vitesse. Le disque risquerait sinon de se coincer, de sauter hors de la pièce ou de provoquer un recul brutal.

 Étayez les dalles et pièces de grande

taille pour éviter le risque que le disque de tronçonnage, en se coinçant dedans, ne provoque un recul brutal. Les grandes pièces peuvent s’incurver sous leur poids propre. Il faut soutenir la pièce sur les deux côtés du disque de tronçonnage, à savoir aussi bien à proximité de la fente de tronçonnage que sur les bords extérieurs de la pièce.

 Soyez particulièrement prudent lors

des « coupes en poche » dans les murs existants ou dans d’autres zones n’offrant pas une visibilité complète. Le disque de tronçonnage plongeant dans la surface risque, s’il sectionne des conduites de gaz ou d’eau, des lignes électriques ou d’autres objets, de provoquer un recul brutal.

Autres consignes de sécurité

 La tension du secteur et celle indiquée

sur la plaque signalétique doivent concorder.

 N’appuyez sur le dispositif de blocage de

la broche que lorsque la meuleuse ne tourne pas.

Bruit et vibrations

REMARQUE Les valeurs du niveau de bruit exprimé en décibels A ainsi que les valeurs totales des vibrations figurent dans le tableau « Données techniques ». Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745.

PRUDENCE ! Les valeurs de mesure indiquées s’appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

Le niveau de vibrations indiqué dans ces

REMARQUE

instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué se réfère aux principales applications de l’outil électrique. Le niveau de vibrations représente les principales formes d’utilisation de l’outil électrique. Si toutefois ce dernier est utilisé à d’autres fins, avec des outils montés différents ou s’il ne subit qu’une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l’ensemble de la période de travail. Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l’appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais que l’utilisateur ne s’en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l’ensemble de la période de travail. Pour protéger l’utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : Maintenance de l’outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail.

PRUDENCE ! Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque

antibruit.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Données techniques

L 3709-115 L 3709-125

LE 9-10 125 L 10-10 125

L 801

Type d’appareil Meuleuse d’angle Ø max. de l’outil de meulage Epaisseur de l’outil de meulage Alésage réceptacle

Filetage de broche Vitesse Puissance absorbée Puissance débitée

mm 115 125 125 125 mm 1–6

mm 22,23

M14

tr / mn W

12500

750 (650 *) 450 (400 *)

12000

800 900 1010 480 530 600

6000–11500 10000

Poids conforme à „EPTA-procedure

kg 1,9 2,0 2,2

1/2003“ (sans le cordon) Classe de protection

II/

Niveau de bruit exprimé en décibels A correspondant à EN 60745 (voir « Bruit et vibrations ») :

Niveau de pression acoustique L

Niveau de puissance sonore L

Marge d’incertitude K

dB(A)

84,6 87 91

95,6 98 102

Valeur totale des vibrations correspondant à EN 60745 (voir « Bruit et vibrations ») :

Valeur émissive ah pendant le ponçage de surfaces

Valeur émissive ah pendant le tronçonnage

Marge d’incertitude K

m/s

6,5 6,5 6,6

6,3 8,1 6,2

1,5

(... *) = 110 V

L 1001

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Vue d’ensemble

Cette notice d’instructions décrit différents modèles d’outils portatifs. Dans le détail, les illustrations peuvent différer de l’appareil acheté.

1 Broche 2 Flasque taraudé

a Ecrou de serrage

b Bride de serrage 3 Capot de protection 4 Poignée

La poignée peut se monter à gauche

et à droite. 5 Dispositif de blocage de la broche

Ce dispositif sert à bloquer la broche

lors d’un changement d’outil. 6 Boîte d’engrenages

Avec sortie d’air et flèche

directionnelle.

7 Interrupteur à bascule

Pour allumer et éteindre l’appareil. Avec cran de maintien enclenché.

8 Cordon d’alimentation électrique

de 4,0 m, terminé par une fiche mâle. 9 Clé à ergots 10 Plaque signalétique (non représenté) 11 Molette de préréglage de la vitesse

(LE 9-10 125 seulement)

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Instructions d’utilisation

Avant d’effectuer tous travaux sur la

AVERTISSEMENT !

meuleuse d’angle, débranchez la fiche mâle de la prise de courant.

Avant la mise en service

Déballez la meuleuse d’angle, vérifiez que la livraison est au complet et qu’elle ne comporte aucun dégâts dus au transport.

Allumage et extinction

Marche de courte durée, sans activer le cran d’arrêt :

 Poussez l’interrupteur à bascule vers

l’avant et maintenez-le en position.

 Pour éteindre, relâchez l’interrupteur

àbascule.

Marche permanente avec encrantage :

 Poussez l’interrupteur à bascule vers

l’avant (1.) puis appuyez sur sa partie avant (2.).

 Pour éteindre l’appareil, appuyez

sur la partie arrière de l’interrupteur.

REMARQUE Après une coupure de courant, l’appareil ne redémarre pas même s’il se trouvait en position enclenchée.

Présélection de la vitesse (LE 9-10 125 seulement)

Pour régler la vitesse de travail, amenez la molette sur le chiffre souhaité.

Capot de protection de sécurité (L 3709-115, L 801, L 3709-125)

AVERTISSEMENT ! Ne travaillez jamais sans capot protecteur de sécurité.

Le capot protecteur de sécurité se déplace sans outil, et s’adapte ainsi à la tâche à réaliser.

Pour tronçonner, il faut utiliser un capot protecteur spécial.

PRUDENCE ! Risque de blessures! Portez des gants de protection.

 Débranchez la fiche mâle de la prise

de courant.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Tournez le capot protecteur de sécurité

pour l’amener sur la position requise.

Capot à serrage rapide (LE 9-10 125, L 10-10 125, L 1001)

AVERTISSEMENT ! Lors de travaux de dégrossissage et de sectionnement, ne travaillez jamais sans capot de protection.

 Débranchez la fiche mâle de la prise

de courant.

 Desserrez le levier de serrage (a).  Déplacez le capot de protection.

Fixez l’outil de meulage ou changez-le

 Débranchez la fiche mâle de la prise

de courant.

 Appuyez sur le dispositif de blocage

de la broche et maintenez-le appuyé (1.).

 A l’aide de la clé à ergots, tournez l’écrou

de serrage en sens inverse des aiguilles d’une montre pour le détacher de la broche, puis retirez-le (2.).

 Posez le disque de meulage dans la

bonne position.

 Serrez la vis (b) ce qu’il faut pour que le

levier de serrage se laisse encore tout juste serrer à la main.

 Resserrez à fond le levier de serrage.  Pour tronçonner, il faut utiliser un capot

protecteur spécial à serrage rapide.

 Vissez l’écrou de serrage (1b) sur la

broche avec le collet vers le haut.

 Appuyez sur le dispositif de blocage

de la broche et maintenez-le appuyé.

 Serrez l’écrou avec la clé à ergots.  Branchez la fiche mâle dans la prise

de courant.

 Enclenchez la meuleuse d’angle (sans

utiliser le cran d’arrêt) puis laissez-la marcher pendant env. 30 secondes. Contrôlez l’absence de balourds et de vibrations.

 Eteignez la meuleuse d’angle.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Consignes de travail

REMARQUE Après que vous avez éteint l’appareil, l’outil de meulage continue de tourner brièvement.

Meulage de dégrossissage

AVERTISSEMENT ! N’utilisez jamais de disque à tronçonner pour dégrossir des pièces.

– Présentez l’outil selon un angle de 20°

à 40°. A cette inclinaison, l’abrasion est maximale.

– Imprimez un mouvement de va-et-vient

à la meuleuse d’angle en appuyant modérément. Ceci empêche la pièce de surchauffer et aucune décoloration n’apparaît. En outre, aucune rainure ne se forme.

Tronçonner des pièces

AVERTISSEMENT ! Pour tronçonner, il faut utiliser un capot de protection spécial.

– N’appuyez pas sur l’outil, ne le coincez

pas, ne le faites pas osciller.

– La meuleuse d’angle doit toujours

travailler à contresens. Si vous ne contrez pas le sens de progression naturel, la meuleuse sortira brutalement de la rainure.

– Adaptez la vitesse d’avance antagoniste

à la matière que vous êtes en train de travailler. Plus la matière est dure et plus il faudra progresser lentement.

Vous trouverez des informations avancées sur les produits du fabricant à l’adresse www.flex-tools.com

Maintenance et nettoyage

AVERTISSEMENT ! Avant d’effectuer tous travaux sur la meuleuse d’angle, débranchez la fiche mâle de la prise de courant.

Nettoyage

AVERTISSEMENT ! Lors du travail des métaux dans des conditions d’emploi intensives, de la poussière électroconductrice peut se déposer à l’intérieur du boîtier de la ponceuse. Détérioration de l’isolation protectrice ! Ne raccordez l’appareil qu’à une prise protégée par un disjoncteur différentiel réagissant dès une intensité différentielle de 30 mA.

Nettoyez régulièrement l’appareil et les ouïes de ventilation. La fréquence des nettoyages dépend du matériau et de la durée d’utilisation. Nettoyez régulièrement l’intérieur du boîtier et le moteur à l’aide d’air comprimé sec.

Balais de charbon

La meuleuse d’angle est équipée de balais de charbon qui, au-delà d’une certaine limite d’usure, empêchent le moteur de démarrer. Une fois la limite d’usure atteinte, la meuleuse d’angle s’éteint automatiquement.

REMARQUE Ne remplacez ces balais que par des pièces d’origine fournies par le fabricant. En cas d’emploi de pièces d’autres marques, le fabricant déclinera toute obligation au titre du recours en garantie.

Les ouïes d’entrée d’air situées à l’arrière permettent, pendant l’utilisation, de surveiller les étincelles des balais sur le collecteur. En présence d’une forte densité d’étincelles, éteignez immédiatement la meuleuse. Renvoyez-la à un atelier du service aprèsvente (SAV) agréé par le fabricant.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Klaus Peter Weinper

Head of Quality Department (QD)

Eckhard Rhle

Manager Research & Development (R & D)

Réducteur

REMARQUE Pendant la période de garantie, ne dévissez pas les vis situées contre la boîte d’engrenages. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.

Réparations

Ne confiez les réparations qu’à un atelier de SAV agréé par le fabricant.

Pièces de rechange et accessoires

D’autres accessoires, notamment les outils de meulage, figurent dans le catalogue du fabricant.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT ! Lorsque les appareils ont fini de servir, enlevez leur cordon d’alimentation électrique pour les rendre inutilisables.

Pays de l’UE uniquement Ne mettez pas les outils électriques

à la poubelle des déchets

domestiques ! Conformément à la directive européenne 2012/19/UE visant les appareils électriques

et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l’environnement.

REMARQUE Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.

Conformité

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 60745 conformément aux dispositions énoncées dans les directives

2014/30/UE, 2006/42/CE, 2011/65/UE. Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

16/06/2016; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d’une interruption du fonctionnement de l provoqués par le produit ou par l’impossibilité de l’utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d’autres fabricants.

’

affaire,

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Indice

Simboli utilizzati . . . . . . . . . . . . . . . . . . . 35

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 40

Guida rapida . . . . . . . . . . . . . . . . . . . . . 41

Per la vostra sicurezza . . . . . . . . . . . . . 35

Rumore e vibrazione . . . . . . . . . . . . . . . 39

Istruzioni per l’uso . . . . . . . . . . . . . . . . . 42

Manutenzione e cura . . . . . . . . . . . . . . . 44

Istruzioni per la rottamazione

e lo smaltimento . . . . . . . . . . . . . . . . . . 45

Conformità . . . . . . . . . . . . . . . . . . . . 45

Esclusione della responsabilità . . . . . . . 45

Simboli utilizzati

PERICOLO! Indica un pericolo imminente. In caso d’inosservanza dell’avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA! Indica una situazione eventualmente pericolosa. In caso d’inosservanza dell’avviso, pericolo di ferite o danni materiali.

AVVISO Indica consigli per l’impiego ed informazioni importanti.

Simboli sull’apparecchio

Prima della messa in funzione leggere le istruzioni per l’uso!

Indossare occhiali protettivi!

Classe di protezione II (isolato completamente)

Avviso per la rottamazione dell’apparecchio dimesso (vedi pagina 45)!

Per la vostra sicurezza

PERICOLO!

Prima di usare la smerigliatrice angolare, leggere e comportarsi secondo:

–

queste istruzioni per l’uso,

–

le «Istruzioni di sicurezza generali» per l’uso di elettroutensili, nell’accluso fascicolo (Scritti N°: 315.915),

–

le regole e le norme per la prevenzione

degli infortuni vigenti nel luogo d’impiego. Questa smerigliatrice angolare è costruita secondo l’attuale stato della tecnica e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l’incolumità e la vita dell’utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. La smerigliatrice angolare deve essere impiegata solo

–

per l’uso regolare previsto,

–

in perfetto stato tecnico di sicurezza. Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

Questa smerigliatrice angolare è prevista –per l’impiego professionale nell'industria

– per smerigliare e troncare metallo e

–per l

Non sono ammessi per es., dischi per fresatrici a catena, lame da sega.

’

artigianato,

enell

pietra con taglio a secco; per la troncatura è necessaria una speciale cuffia di protezione da taglio,

’

impiego con utensile abrasivo ed accessori indicato in questo libretto di istruzioni o consigliato dal produttore ed autorizzato per una velocità periferica di 80 m/s.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Istruzioni di sicurezza

PERICOLO!

Leggere tutte le avvertenze di sicurezza, le istruzioni con relative illustrazioni e le specifiche fornite con l’utensile elettrico. La mancata ottemperanza alle avvertenze e alle istruzioni può dare luogo a scosse elettriche, a incendi e/o a lesioni serie. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.

Istruzioni di sicurezza generali per lavori di levigatura e troncatura

 Utilizzare questo elettroutensile come

levigatrice e troncatrice. Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati consegnati con l’apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.



Questo elettroutensile non è idoneo per la smerigliatura con carta abrasiva, per lavori con spazzole metalliche e per lucidare. Gli impieghi, per i quali l’elettroutensile non è previsto, possono causare pericoli e lesioni



Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile. Il solo fatto che l’accessorio può essere fissato a questo elettroutensile non garantisce un uso sicuro.

 Il numero di giri consentito dell’utensile

montato deve essere come minimo uguale al numero di giri massimo indicato sull’elettroutensile. L’accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutt’intorno.

 Il diametro esterno e lo spessore

dell’utensile montato devono corrispondere alle dimensioni indicate dell’elettroutensile. Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.

 Accessori con filetto riportato devono

essere adatti in modo preciso alla filettatura dell’alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell’accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all’elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.

 Non impiegare utensili danneggiati.

Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. In caso di caduta dell’elettroutensile o dell’utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l’utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell’utensile e fare girare l’apparecchio per un minuto al massimo numero di giri. In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.

 Indossare l’equipaggiamento protettivo

personale. A seconda dell’impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione per l’udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale. Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l’impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all’udito.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 In presenza di altre persone, prestare

attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l’equipaggiamento protettivo personale. Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all’esterno dell’area di lavoro diretta.

 Quando si eseguono lavori, durante

i quali l’utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l’elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell’elettroutensile e provocare una scossa elettrica.

 Tenere il cavo di alimentazione lontano

da utensili montati in rotazione. In caso di perdita del controllo dell’apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull’utensile in rotazione avvicinandolo così alla vostra mano oppure al braccio.

 Non deporre mai l’elettroutensile, prima

che l’utensile montato sia completamente fermo. L’utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull’elettroutensile.

 Non tenere l’elettroutensile in funzione

durante il trasporto. A causa del contatto accidentale con l’utensile in rotazione il vostro abbigliamento s’impiglia nell’utensile e così lo avvicina e lo fa penetrare nel vostro corpo.

 Pulire regolarmente le fessure di ventila-

zione dell’elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.

 Non usare l’elettroutensile in prossimità

di materiali infiammabili. Le scintille possono incendiare questi materiali.

 Non usare utensili montati, che richie-

dono l’impiego di refrigeranti liquidi. L’impiego di acqua o di altri liquidi di raffreddamento può causare una scossa elettrica.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l’improvvisa reazione di un utensile montato in rotazione che s’incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc. L’incastrarsi o bloccarsi provoca un arresto improvviso dell’utensile in rotazione. A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un’accelerazione nel senso di rotazione contrario a quello dell’utensile montato. Se ad es. una mola s’inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso all’operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi. Un contraccolpo è la conseguenza di un uso errato o imperfetto dell’elettroutensile. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

 Afferrare saldamente l’elettroutensile

e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l’impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l’accelerazione. Attraverso idonee precauzioni, l’operatore riesce a controllare le forze di contraccolpo e di reazione.

 Non avvicinare mai la mano agli utensili

in rotazione. In caso di contraccolpo l’utensile impiegato può raggiungere la mano.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Evitare con il proprio corpo la zona, verso

la quale l’elettroutensile si muove in caso di un contraccolpo. Il contraccolpo spinge l’elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.

 Lavorare con precauzione particolare

negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell’utensile montato sulla superficie lavorata. L’utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.

 Non impiegare lame per seghe a catena

o lame per sega dentate. Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull’elettroutensile.

Avvertenze di sicurezza speciali per la levigatura e troncatura

 Usare esclusivamente mole approvate

per questo elettroutensile e la cuffia di protezione prevista per queste mole. Le mole non previste per questo elettroutensile non possono essere adeguatamente schermate e perciò non sono sicure.



Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga oltre il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non può essere schermato sufficientemente.



La cuffia di protezione deve essere applicata in modo sicuro all’elettroutensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, questo significa che la parte dell’utensile abrasivo rivolta verso l’operatore, deve essere ridotta al minimo possibile. l’operatore da frammenti, da contatto accidentale con l’utensile abrasivo nonché da scintille che possono far prendere fuoco ai vestiti.

La cuffia di protezione protegge

 Usare le mole solo per le possibilità

d’impiego raccomandate. Ad esempio: non levigare mai con la superficie laterale di una mola per troncare. Le mole per troncare sono destinate all’asportazione di materiale con il bordo della mola. L’effetto di forza laterale su questi corpi abrasivi può provocarne la rottura.

 Usare sempre flange di serraggio prive

di danni, della grandezza e forma adatte alla mola scelta. Le flange adatte supportano la mola riducendo così il pericolo della sua rottura. Flange e mole per troncare possono essere diverse dalle flange per altri tipi di mole abrasive.

 Non utilizzare mole consumate

di elettroutensili più grandi. Le mole per elettroutensili più grandi non sono previste per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.

Ulteriori avvertenze di sicurezza speciali per la troncatura

 Evitare il bloccaggio del disco da taglio

oppure una pressione di spinta eccessiva. Non eseguire tagli eccessivamente profondi. Un sovraccarico del disco da taglio aumenta la sollecitazione su di esso e la sua tendenza ad inclinarsi o bloccarsi e di conseguenza la possibilità di un contraccolpo o della rottura del corpo abrasivo.

 Mantenersi a distanza dalla zona avanti

e dietro al disco da taglio in rotazione. Quando muovete il disco da taglio nel pezzo con movimento in allontanamento dal vostro corpo, in caso di un rimbalzo l’elettroutensile può essere scaraventato direttamente verso di voi con il disco in rotazione.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Se il disco si blocca o se interrompete

il lavoro, spegnete l’elettroutensile e mantenetelo in posizione sul pezzo finché il disco non si è completamente fermato. Non cercate mai di estrarre il disco ancora in rotazione dall’interno del taglio, altrimenti vi è pericolo di un contraccolpo. In caso di bloccaggio accertare ed eliminare la causa.

 Non riaccendere l’elettroutensile quando

il disco è ancora nell’interno del pezzo. Attendere che il disco da taglio abbia raggiunto la massima velocità, prima di riprendere con precauzione il taglio. Altrimenti il disco può incepparsi, saltare fuori dal pezzo o causare un contraccolpo.

 Per evitare il rischio di contraccolpo a

causa dell’incepparsi del disco da taglio, sostenere le piastre o i grandi pezzi lavorati. I pezzi grandi possono flettersi sotto il loro stesso peso. Il pezzo deve essere sostenuto sui entrambi i lati del disco da taglio, vale a dire sia in prossimità del taglio sia dei bordi.

 Prestare molta attenzione nei «tagli

a tasca» in esistenti pareti o in altre zone non visibili. Il disco da taglio durante l’immersione, nel taglio di tubazioni del gas o dell’acqua, di condutture elettriche o di altri oggetti può provocare un contraccolpo.

Ulteriori avvertenze di sicurezza

 La tensione di rete e l’indicazione di

tensione sulla targhetta d’identificazione devono coincidere.

 Premere l’arresto dell’alberino solo

quando l’utensile di rettifica è fermo.

Rumore e vibrazione

AVVISO I valori per il livello di rumore stimato A ed i valori totali di vibrazione risultano dalla tabella „Dati tecnici“. I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.

PRUDENZA! I valori di misura indicati sono validi solo per apparecchi nuovi. Nell’impiego quotidiano i valori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Se tuttavia l’elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per un’esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi, nei quali l’apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutto il periodo di lavoro. Per proteggere l’operatore dall’effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell’elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro

PRUDENZA! In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

L 3709-115 L 3709-125

L 801

LE 9-10 125 L 10-10 125

L 1001

Tipo di apparecchio Smerigliatrice angolare Max. Ø utensile di rettifica Spessore utensile di rettifica Foro di montaggio

Filettatura del mandrino Giri Potenza assorbita Potenza resa Peso secondo la „EPTA-

procedure 1/2003“ (senza cavo) Classe di protezione

mm 115 125 125 125 mm 1–6

mm 22,23

M14

rpm 12500

12000

6000–11500 10000 W 750 800 900 1010 W 450 480 530 600

kg 1,9 2,0 2,2

II/ Livello rumore stimato A conforme alla norma EN 60745 (vedi «Rumore e vibrazione»): Livello di pressione acustica L

Livello di potenza acustica L

Insicurezza K

dB(A)

84,6 87 91

95,6 98 102

Valore totale di vibrazione conforme alla norma EN 60745 (vedi «Rumore e vibrazione»): Valore di emissione a

rettifica di superfici Valore di emissione ah nella

troncatura Insicurezza K

nella

m/s

6,5 6,5 6,6

6,3 8,1 6,2

1,5

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Guida rapida

1Alberino 2 Flangia filettata

a Dado di serraggio

b Flangia di serraggio 3 Cuffia di protezione 4Maniglia

Impugnatura montabile a sinistra

edestra. 5 Arresto alberino

Per bloccare l’alberino nella

sostituzione dell’utensile di rettifica. 6 Testa ingranaggi

Con uscita aria e freccia per il senso

di rotazione.

7 Bilico dell’interruttore

Per accendere e spegnere. Con posizione di arresto per servizio

continuo. 8 Cavo d’alimentazione 4,0 m con spina 9 Chiave a pioli 10 Targhetta d’identificazione

(non rappresentato) 11 Rotella di regolazione per presele-

zione velocità (solo LE 9-10 125)

Istruzioni per l’uso

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Prima di qualsiasi lavoro alla smerigliatrice

PERICOLO!

angolare, estrarre la spina d’alimentazione.

Prima della messa in funzione

Disimballare la smerigliatrice angolare e controllare la completezza della fornitura e l’eventuale presenza di danni di trasporto.

Accendere e spegnere

Servizio discontinuo senza arresto del bilico:

 Spingere il bilico dell’interruttore verso

avanti e mantenerlo.

 Per spegnere rilasciare il bilico dell’inter-

ruttore.

Servizio continuo con arresto del bilico:

 Per spegnere, sbloccare il bilico

dell’interruttore premendo sull’estremità posteriore.

AVVISO Dopo un’interruzione dell’alimentazione elettrica, l’apparecchio rimasto acceso non si rimette in funzione.

Preselezione del numero di giri (solo LE 9-10 125)

 Spingere il bilico dell’interruttore verso

avanti (1.) ed arrestarlo con una pressione sull’estremità anteriore (2.).

Per la regolazione del numero di giri di lavoro, disporre la rotella di regolazione sul valore desiderato.

Cuffia di protezione di sicurezza (L 3709-115, L 801, L 3709-125)

PERICOLO! Non lavorare mai senza la cuffia protettiva di sicurezza.

Per l’adattamento al compito di lavoro, la cuffia di protezione di sicurezza è regolabile senza utensile. Per la troncatura utilizzare una speciale cuffia di protezione da taglio.

PRUDENZA! Pericolo di ferite! Indossare guanti protettivi.

 Estrarre la spina d’alimentazione.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Fissare o sostituire la mola

 Estrarre la spina d’alimentazione.

 Ruotare la cuffia di protezione di

sicurezza nella posizione necessaria.

Cuffia a serraggio rapido (LE 9-10 125, L 10-10 125, L 1001)

PERICOLO! Nei lavori di sgrosso e troncatura non lavorare mai senza cuffia di protezione.

 Estrarre la spina d’alimentazione.  Allentare la leva di bloccaggio (a).  Spostare la cuffia di protezione.

 Premere l’arresto dell’alberino e mante-

nerlo premuto (1.).

 Con la chiave a pioli svitare il dado

di serraggio dall’alberino in senso antiorario e smontarlo (2.).

 Inserire la mola nella posizione corretta.

 Stringere la vite (b) con forza tale che la

leva di serraggio possa essere ancora stretta a mano.

 Stringere di nuovo la leva di serraggio.  Per la troncatura utilizzare una speciale

cuffia di protezione da taglio a montaggio rapido.

 Avvitare sull’alberino il dado di serraggio

(1b) con il collare rivolto verso l’alto.

 Premere l’arresto dell’alberino (5) e

mantenerlo premuto.

 Stringere il dado di serraggio con

la chiave a pioli.

 Inserire la spina d’alimentazione nella

presa.

 Accendere la smerigliatrice angolare

(senza arresto) e tenerla in funzione per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.

 Spegnere la smerigliatrice angolare.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Istruzioni per il lavoro

Dopo lo spegnimento l’utensile di rettifica continua a ruotare brevemente per inerzia.

Rettifica di sgrosso

Per la rettifica di sgrosso non usare mai mole per troncare.

– Per la migliore asportazione, angolo

– Muovere la smerigliatrice angolare con

Taglio con la mola

Per troncare deve essere usata una speciale cuffia di protezione da taglio.

– Non premere, non inclinare lateralmente,

– La smerigliatrice angolare deve lavorare

– Adeguare l’avanzamento al tipo di

Altre informazioni sui prodotti del produttore www.flex-tools.com

AVVISO

PERICOLO!

d’incidenza 20°–40°.

moderata pressione in avanti e indietro. Ciò facendo il pezzo non si riscalda eccessivamente e non subentrano alterazioni di colore; inoltre non si formano rigature.

PERICOLO!

non oscillare.

sempre in controrotazione. Altrimenti sussiste pericolo di salto incontrollato fuori dalla fessura di taglio.

materiale da lavorare: quanto più duro, tanto più lentamente.

Manutenzione e cura

PERICOLO! Prima di qualsiasi lavoro alla smerigliatrice angolare, estrarre la spina d’alimentazione.

Pulizia

PERICOLO! Nella lavorazione di metalli, in caso d’impiego in condizioni estreme, nell’interno della carcassa può accumularsi polvere conduttrice. Pregiudizio per l’isolamento protettivo! Collegare la machina tramite un interruttore differenziale (corrente di scatto 30 mA).

Pulire regolarmente l’apparecchio e le fessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell’uso.

Soffiare regolarmente con aria compressa secca l’interno della carcassa con il motore.

Spazzole di carbone

La smerigliatrice angolare è dotata di spazzole di carbone di sicurezza. Quando il limite di usura delle spazzole è stato raggiunto, la smerigliatrice angolare si disinserisce automaticamente.

AVVISO Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d’altra provenienza si estinguono i doveri di garanzia del produttore.

Attraverso le aperture di entrata aria posteriori si può osservare lo scintillio delle spazzole durante il funzionamento. Se lo scintillio è eccessivo, spegnere immediatamente la smerigliatrice angolare. Affidare la smerigliatrice angolare ad un’officina del servizio assistenza clienti autorizzata dal produttore.

Meccanismo

AVVISO Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi . In caso d’inosservanza si estinguono i doveri di garanzia del produttore.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Klaus Peter Weinper

Head of Quality Department (QD)

Eckhard Rhle

Manager Research & Development (R & D)

Riparazioni

Fare eseguire le riparazioni esclusivamente da un’officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili di rettifica, consultare i cataloghi del produttore. Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO! Rendere inservibili gli apparecchi fuori uso eliminando il cavo d’alimentazione.

Solo per paesi dell’UE Non gettare elettroutensili nei rifiuti

domestici! Secondo la Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60745 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica:

Elektrowerkzeuge GmbH, R & D

FLEX Bahnhofstrasse 15, D-71711 Steinheim/Murr

16/06/2016; FLEX Bahnhofstrasse 15, D

Elektrowerkzeuge GmbH

71711 Steinheim/Murr

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell’esercizio dell’attività causata dal prodotto o da impossibilità d’utilizzazione del prodotto. Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Contenido

Símbolos empleados . . . . . . . . . . . . . . . 46

Símbolos en el aparato . . . . . . . . . . . . . 46

Para su seguridad . . . . . . . . . . . . . . . . . 46

Ruidos y vibraciones . . . . . . . . . . . . . . . 50

Datos técnicos . . . . . . . . . . . . . . . . . . . . 51

De un vistazo . . . . . . . . . . . . . . . . . . . . . 52

Indicaciones para el uso . . . . . . . . . . . . 53

Mantenimiento y cuidado . . . . . . . . . . . 55

Indicaciones para la depolución . . . . . . 56

Conformidad . . . . . . . . . . . . . . . . . . 56

Exclusión de la garantía . . . . . . . . . . . . 56

Símbolos empleados

¡ADVERTENCIA! Indica un peligro inminente. En caso de incumplimiento, existe peligro de muerte o lesiones de la mayor gravedad.

¡CUIDADO! Indica una situación posiblemente peligrosa. El incumplimiento implica el peligro de lesiones o daños materiales.

NOTA Indica consejos para el uso e informaciones importantes.

Símbolos en el aparato

¡Leer las instrucciones antes de poner en funcionamiento el equipo!

¡Utilizar protección para la vista!

Tipo de protección II (aislamiento total)

¡Indicaciones respecto de la eliminación de equipos en desuso (ver página 56)!

Para su seguridad

¡ADVERTENCIA!

Leer antes de utilizar la amoladora angular y obrar según se indica:

–

las instrucciones de funcionamiento presentes,

–

las «Indicaciones generales de seguridad» en el uso de herramientas eléctricas en el cuadernillo adjunto (n° de texto: 315.915),

–

las reglas y prescripciones para la preven-

ción de accidentes vigentes en el lugar. Esta amoladora angular, fue construida según el estad actual de al técnica y las reglas de técnicas de seguridad reconocidas. A pesar de ello, pueden producirse riesgos para la vida y salud del operario durante su uso, o bien daños en la máquina u otros valores. La amoladora angular deberá utilizarse exclusivamente

–

para trabajos adecuados a su función,

–

en estado óptimo de condiciones

de técnicas de seguridad. Deben eliminarse inmediatamente todas aquellas perturbaciones que afecten la seguridad

Utilización adecuada a su función

Esta amoladora angular está destinada – el uso profesional en la industria y el

oficio,

– para amolar y tronzar metal y piedras

en procedimiento seco; para el tronzado se requiere de una cubierta de protección especial adecuada a ello,

– para su utilización con herramientas

indicadas en estas instrucciones o recomendadas por el fabricante y que esté autorizado para una velocidad

perimetral de 80 m/s. No están autorizadas, p. ej., discos fresadores a cadena u hojas de sierra.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Indicaciones de seguridad

¡ADVERTENCIA!

Lea todas las indicaciones de seguridad, instrucciones, figuras y especificaciones suministradas con la herramienta eléctrica. Omisiones en el cumplimiento de las indicaciones de seguridad y las instrucciones pueden ser causa de descargas eléctricas, incendios y/o lesiones de gravedad. Conserve todas las indicaciones de seguridad e instrucciones en sitio seguro.

Advertencias de peligro generales al realizar trabajos de amolado y tronzado

 Esta herramienta eléctrica debe utili-

zarse como amoladora y tronzadora. Tener en cuenta todas las advertencias de seguridad, instrucciones, representaciones y datos que se entregan conjuntamente con este equipo. En caso de ignorar estas advertencias, se corre peligro de descargas eléctricas, incendios y/o lesiones graves.



Esta herramienta eléctrica no es adecuada para tareas de amolado con papel de lija, tareas con cepillos de acero y para el pulido. Usos para los cuales es inadecuado el equipo eléctrico, pueden causar peligros y lesiones

 Utilizar exclusivamente accesorios que

hayan sido aprobadas específicamente por el fabricante, para su uso con esta herramienta eléctrica. El solo hecho de poder sujetar el accesorio en la herramienta eléctrica, no garantiza que su uso presente la seguridad necesaria.

 La velocidad de giro de la herramienta

utilizada debe ser como mínimo del valor que aquella indicada en el equipo eléctrico. Accesorios que giran a velocidades superiores que las permitidas, pueden destrozarse, haciendo volar los trozos por los alrededores.

 Las dimensiones externas y el espesor

de la herramienta utilizada debe corresponder a las medidas indicadas en el equipo eléctrico.

Herramientas de aplicación mal dimensionadas, no pueden protegerse o controlarse de modo suficiente.

 Los útiles de fijación a rosca deberán

ajustar exactamente en la rosca del husillo. En los útiles de fijación por brida su diámetro de encaje deberá ser compatible con el de alojamiento en la brida. Los útiles que no vayan fijados exactamente sobre la herramienta eléctrica giran descentrados, vibran mucho, y pueden hacerle perder el control sobre el aparato.



No use útiles dañados. Antes de cada uso inspeccione el estado de los útiles con el fin de detectar, p.ej., si están desportillados o fisurados los útiles de amolar, si está agrietado o muy desgastado el plato lijador, o si las púas de los cepillos de alambre están flojas o rotas.

Si se le cae la herramienta eléctrica o el útil, inspeccione si han sufrido algún daño o monte otro útil en correctas condiciones. Una vez controlado y montado el útil sitúese Vd. y las personas circundantes fuera del plano de rotación del útil y deje funcionar la herramienta eléctrica en vacío, a las revoluciones máximas, durante un minuto. Por lo regular, aquellos útiles que estén dañados suelen romperse al realizar esta comprobación.

 Usar equipo de protección personal.

Utilice protección facial integral, protección para los ojos o gafas protectoras según la aplicación. Si hiciera falta, utilice una máscara contra el polvo, protección para el oído, guantes de protección, calzado especial o un delantal que mantenga alejadas de su persona las pequeñas partículas producto del amolado. Los ojos deben estar protegidos contra cuerpos extraños que puedan producirse durante las diversas aplicaciones. La máscara contra el polvo o para la respiración debe filtrar el polvo que se genera durante el amolado. Si se está expuesto a ruidos fuertes durante un tiempo prolongado, puede producirse la pérdida de la audición.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Cuide que otras personas en su cercanía

se encuentren fuera de su zona de trabajo. Toda persona que acceda a la zona de trabajo debe estar provista con el equipamiento de protección adecuado. Pueden volar trozos de la pieza en proceso o de la herramienta destrozada, produciendo lesiones en zonas aún externas a la zona de trabajo.

 Sujetar el equipo de las superficies

aisladas correspondientes cuando la herramienta de aplicación puede incidir en conductores eléctricos ocultos o cables pertenecientes a la red eléctrica. El contacto con conductores bajo tensión puede aplicar esta tensión también a las partes metálicas del equipo, produciendo una descarga eléctrica.

 Mantener el cable de alimentación

alejado de partes de la herramienta que se encuentren en movimiento. Si se pierde el control sobre el equipo, puede cortarse o ser tomado el cable de alimentación de red, entrando la mano o el brazo en contacto con la herramienta de aplicación que está girando.

 Nunca asentar la herramienta eléctrica

antes que la herramienta de aplicación se haya parado completamente. La herramienta de aplicación puede entrar en contacto con la superficie de asiento, lo que lleva a la pérdida de control sobre el equipo.

 No dejar la herramienta eléctrica

en marcha mientras se la lleva de un sitio a otro. La indumentaria del operador puede entrar casualmente en contacto con la herramienta de aplicación, penetrando la herramienta de aplicación en el cuerpo del mismo.

 Limpiar con regularidad las rendijas de

ventilación de la herramienta eléctrica. El ventilador del motor aspira polvo hacia el interior de la carcasa y una cantidad suficiente de polvo metálico dentro de ésta, puede ser causa de peligros de descargas eléctricas.

 No utilizar la herramienta eléctrica en

la cercanía de sustancias inflamables. Las chispas pueden producir la ignición de estas sustancias.

 No utilizar herramientas de aplicación

que requieran de refrigerantes líquidos. La utilización de agua u otros agentes refrigerantes líquidos puede ser causa de descargas eléctricas.

Retroceso y medidas de seguridad correspondientes

El contragolpe es una reacción repentina debida a que una herramienta de aplicación se traba o bloquea, como puede ocurrir con un disco amolador, un plato amolador, un cepillo de acero, etc. Un bloqueo conduce a un paro repentino de la herramienta de aplicación que se encuentra en rotación. Esto causa la aceleración descontrolada del equipo eléctrico en el punto de bloqueo, en sentido de giro opuesto a aquél de la herramienta. Si por ejemplo un disco amolador se traba o bloquea en la pieza a procesar, puede quebrarse un trozo del disco amolador que está penetrando en la pieza a procesar o bien producir un contragolpe. El disco amolador se mueve entonces en dirección al operario o alejándose de él, según el sentido de giro del disco en el punto de bloqueo. Esto también puede ser causa para que el disco amolador se quiebre. Un contragolpe es la consecuencia de un uso incorrecto o deficiente de la herramienta eléctrica. Puede evitárselo mediante medidas preventivas, según se describe a continuación.

 Sujetar firmemente la herramienta eléc-

trica y ubicar el cuerpo y los brazos en una posición que permita contrarrestar los contragolpes. En caso de existir, utilizar siempre la manija adicional a fin de disponer del mayor control en caso de contragolpes o momentos de reacción durante el arranque. El operario puede dominar las fuerzas de contragolpe o reacción, mediante las medidas de precaución adecuadas.

 Nunca acercar la mano a la herramienta

de aplicación en movimiento giratorio. La herramienta puede moverse sobre su mano en caso de un contragolpe.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Evite penetrar con el cuerpo en la zona

donde el equipo eléctrico eventualmente se mueve durante un retroceso. El contragolpe impulsa la herramienta eléctrica en sentido opuesto al movimiento del disco amolador en el punto de bloqueo.

 Trabaje con especial precaución

en la cercanía de esquinas, cantos filosos, etc. Evite que la herramienta rebote de la pieza en proceso y se trabe. La herramienta de aplicación en movimiento de giro, tiende a trabarse en las esquinas, bordes agudos o cuando rebota de la pieza en proceso. Esto causa la pérdida de control o bien un contragolpe.

 No utilizar hojas de cadenas o de sierra.

Herramientas de aplicación de este tipo, muchas veces causan contragolpes o la pérdida de control.

Advertencias de seguridad especiales para el amolado y el tronzado

 Utilizar exclusivamente elementos des-

bastadores aprobados para esta herramienta eléctrica con la cobertura de protección correspondiente al mismo. Elementos desbastadores no aprobados para esta herramienta eléctrica no pueden cubrirse en forma adecuada y no son seguros.

 La cobertura de protección debe estar

montada firmemente en la herramienta eléctrica y estar ajustada de modo de lograr un máximo de seguridad. Es decir, que la menor porción posible del agente amolador señale hacia el operador sin estar cubierto. La cubierta de protección cumple la función de proteger al operario de los trozos desprendidos y de un eventual contacto con el elemento amolador.

 Los elementos amoladores deben

utilizarse exclusivamente para los usos a ellos asignados. Por ejemplo: Nunca amolar con la superficie lateral de un disco tronzador.

Los discos tronzadores están destinados a desbastar el material con el borde del disco. Una fuerza aplicada lateralmente al elemento amolador, puede causar la quebradura del mismo.

 Utilizar siempre acoplamientos de mon-

taje libres de daños que presenten el tamaño adecuado para el disco amolador seleccionado. Los acoplamientos adecuados protegen el disco amolador y disminuyen el riesgo que el disco amolador se quiebre. Los acoplamientos para los discos amoladores pueden diferenciarse de aquellos para otros discos amoladores.

 No utilizar discos amoladores gastados

procedentes de máquinas más grandes. Los discos amoladores para herramientas eléctricas más grandes no son adecuados para las velocidades de giro mayores de las herramientas eléctricas más pequeñas y pueden quebrarse.

Advertencias de seguridad adicionales especiales para el tronzado

 Evitar que el disco tronzador se trabe

o sea sometido a presiones demasiado elevadas. No practicar cortes de excesiva profundidad. Una sobrecarga del disco tronzador aumenta la exigencia sobre la herramienta y también el peligro de que ésta se cruce o trabe, produciendo un contragolpe o la quebradura del cuerpo amolador.

 Evitar la zona que se encuentra delante

y detrás del disco tronzador. Si se mueve el disco tronzador alejándose del operario durante el proceso de tronzado, puede ocurrir que la herramienta eléctrica sea lanzada contra el operario debido a un contragolpe.

 En caso que el disco tronzador se trabe

o que el operario interrumpa el trabajo, apagar el equipo y sostenerlo quieto hasta que el disco se pare por completo. Nunca debe intentarse extraer el disco tronzador de la ranura de corte mientras está en movimiento, ya que puede ser causa de un contragolpe. Determinar y solucionar la causa que originó el trabado del disco.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 No hacer arrancar la herramienta eléc-

trica nuevamente mientras se encuentre dentro de la pieza en proceso. Dejar que el disco tronzador alcance su velocidad de giro nominal antes de continuar cuidadosamente con el corte. De lo contrario el disco puede trabarse, saltando de la pieza a procesar o causando un contragolpe.

 Apoyar adecuadamente las placas

o piezas a procesar de tamaño mayor, a fin de evitar contragolpes debido al trabado del disco. Piezas a procesar grandes pueden doblarse debido a su propio peso. La pieza a procesar debe apoyarse a ambos lados del corte. Tanto en la cercanía del corte como cerca del borde.

 Debe trabajarse con cuidado especial

cuando se trata de «cortes bolsillo» en paredes ya existentes o en zonas donde no se posee una buena vista. El disco tronzador que penetra, puede causar un contragolpe cuando corta una tubería de gas o de electricidad u otros objetos.

Otras indicaciones de seguridad

 La tensión de la red de alimentación

y las indicaciones de tensión de la chapa de características, deben coincidir.

 Presionar la traba para el husillo exclu-

sivamente con la amoladora completamente parada.

Ruidos y vibraciones

El nivel de las oscilaciones indicado

NOTA

en estas instrucciones fue medido según un procedimiento de medición conforme a EN 60745 y puede utilizarse para la comparación de las herramientas eléctricas entre sí. También es apto para una estimación provisoria de las oscilaciones. El nivel de oscilaciones indicado, es representativo para las principales aplicaciones de la herramienta eléctrica. Sin embargo, si la herramienta eléctrica se utiliza con herramientas de aplicación diferentes o con un mantenimiento deficiente, pueden diferir los niveles de oscilación. Esto puede aumentar significativamente la carga por oscilaciones a lo largo de la totalidad del tiempo. Para una estimación exacta de la carga por oscilaciones, deberán tenerse en cuenta también, los tiempos durante los cuales el equipo no estuvo en marcha, o bien que, estando en marcha, no fue realmente aplicado a su función específica. Esto puede reducir significativamente la carga por oscilaciones a lo largo de la totalidad del tiempo de trabajo.

Implemente medidas de seguridad adicionales para la protección del operario, antes de determinar las oscilaciones, como por ejemplo: el mantenimiento de las herramientas eléctricas y de aplicación, mantener calientes las manos, organización de las secuencias de trabajo.

¡CUIDADO! Utilizar protección para el oído en caso de niveles de presión sonora superiores a los 85 dB(A).

NOTA Por el nivel sonoro según A al igual que por los valores totales de oscilación rogamos consultar la tabla «Datos técnicos». Los niveles de ruido y de vibración fueron determinados según EN 60745.

¡ADVERTENCIA! Los valores indicados son válidos para equipos nuevos. Los valores de ruido y de vibración se modifican durante el uso diario.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Datos técnicos

L 3709-115 L 3709-125

L 801

LE 9-10 125 L 10-10 125

L 1001 Tipo de equipo Amoladora angular Diámetro máximo de la

herramienta amoladora (Ø) Espesor de la herramienta

amoladora Perforación del alojamiento Rosca husillo Número de revoluciones Consumo de energía Potencia entregada Peso según „EPTA-procedure

1/2003“ (sin cable) Tipo de protección

mm 115 125 125 125

mm 1–6

22,23

M14

r.p.m.

12500

W 750 (650 *) W

450 (400 *)

12000

800 900 1010 480 530 600

6000–11500 10000

kg 1,9 2,0 2,2

II/ Nivel sonoro según A, de acuerdo con la norma EN 60745 (ver «Ruidos y vibraciones»): Nivel de presión sonora L

Nivel de potencia sonora L

Incertidumbre K

dB(A)

84,6 87 91

95,6 98 102

Valor total de oscilaciones de acuerdo con la norma EN 60745 (ver «Ruidos y vibraciones»): Valor de emisión a

el amolado de superficies Valor de emisión ah durante el

tronzado Incertidumbre K

durante

m/s

6,5 6,5 6,6

6,3 8,1 6,2

1,5

(... *) = 110 V

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

De un vistazo

En estas instrucciones se describen diferentes herramientas eléctricas. La representación puede diferir en detalles de la herramienta eléctrica adquirida.

1 Husillo 2 Acoplamiento a rosca

a Tuerca de montaje

b Acoplamiento de montaje 3 Cubierta de protección 4 Manija

La manija puede montarse tanto

a la derecha como a la izquierda. 5 Traba para el husillo

Para trabar el husillo durante el cambio

de herramienta. 6 Cabeza del engranaje

Con salida para el aire y flecha

indicadora del sentido de giro.

7 Conmutador balancín

Para el encendido y apagado. Con traba en una posición, para el funcionamiento continuo.

8 Cable de conexión a la red de 4,0 m

con el enchufe correspondiente 9 Llave de pivotes 10 Chapa de características (no se

representa) 11 Rueda de ajuste para la preselección

de la velocidad de giro

(únicamente LE 9-10 125)

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Indicaciones para el uso

Antes de realizar cualquier trabajo en la

¡ADVERTENCIA!

amoladora, desconectar el enchufe de red.

Antes de la puesta en marcha

Desembalar la amoladora angular y controlar la existencia de daños y que el volumen de entrega esté completo.

Encendido y apagado

Marcha de tiempo reducido sin trabado:

 Desplazar el conmutador balancín hacia

delante y sujetarlo en esta posición.

 Para el paro, soltar el conmutador

balancín.

Funcionamiento continuo con traba:

 Desplazar el conmutador balancín hacia

delante (1.) y trabarlo presionando su parte anterior (2.).

 Para el apagado, presionar la parte

posterior del conmutador balancín, a fin de destrabarlo.

NOTA Después de un corte en el suministro de energía eléctrica, el equipo no vuelve a arrancar solo.

Preselección de la velocidad de giro (solamente para LE 9-10 125)

Para ajustar la velocidad de trabajo, girar la rueda de ajusta al valor deseado.

Cubierta de protección de seguridad (L 3709-115, L 801, L 3709-125)

¡ADVERTENCIA! Nunca trabajar sin la cubierta de protección de seguridad.

Para presentar una adaptación a la tarea a realizar, la cubierta de protección de seguridad puede ajustarse sin el uso de una herramienta.

Para el tronzado debe utilizarse una cubierta de protección especial para esta operación.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

¡Peligro de lesiones!

¡CUIDADO!

Usar guantes de protección.

 Desconectar el enchufe de red.

 Girar la cubierta de protección de seguri-

dad hasta lograr la posición requerida.

Cubierta de montaje rápido (LE 9-10 125, L 10-10 125, L 1001)

¡ADVERTENCIA! Nunca trabajar sin la cubierta de protección durante tareas de desbastado o tronzado.

 Desconectar el enchufe de red.  Aflojar la palanca de montaje (a).  Ajustar la cubierta.

Sujeción o cambio de la herramienta amoladora

 Desconectar el enchufe de red.

 Presionar la traba del husillo y sostenerla

en esta posición (1.).

 Aflojar la tuerca de montaje del husillo,

mediante la llave de pivotes, girando en sentido antihorario (2.).

 Colocar el disco amolador en la posición

correcta.

 Ajustar el tornillo (b) con una fuerza tal,

que la palanca de ajuste solo pueda ajustarse con fuerza.

 Volver a ajustar la palanca de montaje.  Para el tronzado debe utilizarse una

cubierta de protección para tronzado especial de montaje rápido.

 Enroscar la tuerca de montaje (1b) con

el collarín hacia arriba en el husillo.

 Presionar la traba del husillo (5) y

sostenerla presionada.

 Ajustar la tuerca de montaje con la llave

de pivotes.

 Conectar el enchufe de red.  Poner en marcha la amoladora angular

(sin traba) y dejarla en marcha durante aprox. 30 segundos. Controlar si existen excentricidades o vibraciones.

 Parar la amoladora angular.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Indicaciones para el trabajo

Una vez apagada, la herramienta amoladora presenta una breve marcha inercial.

Amolado y desbastado

Nunca utilizar los discos para el tronzado, para efectuar trabajos de desbastado.

– Para el mejor desbastado, se aconseja

– Efectuar un movimiento de vaivén,

Amolado y tronzado

Para el amolado/tronzado debe utilizarse una cubierta de protección para tronzado especial.

– No presionar, no ladear, no oscilar.

– La amoladora angular debe trabajar

– Adaptar la fuerza de avance al material

Obtendrá más informaciones sobre el producto por parte del fabricante, visitando el sitio www.flex-tools.com

NOTA

¡ADVERTENCIA!

un ángulo de incidencia de 20° a 40°.

aplicando una presión moderada. De esta modo la pieza en proceso no se calienta demasiado y no se producen cambios en el color de la misma. Aparte se evita la formación de ranuras.

¡ADVERTENCIA!

siempre en contramarcha. De lo contrario se corre el riesgo que salte incontroladamente de la ranura de corte.

en proceso: mientras mas duro, más lento el avance.

Mantenimiento y cuidado

¡ADVERTENCIA! Antes de realizar cualquier trabajo en la amoladora, desconectar el enchufe de red.

Limpieza

¡ADVERTENCIA! Cuando se procesan metales, puede depositarse polvo conductor en el interior de la carcasa. ¡Influencias sobre el aislamiento de protección! Hacer funcionar la máquina a través de un disyuntor diferencial (corriente de accionamiento máxima de 30 mA).

Limpiar regularmente el equipo y las ranuras de ventilación. La frecuencia de la limpieza dependerá del material y la intensidad de uso. Limpiar periódicamente la parte interior de la carcasa y el motor con aire comprimido seco.

Escobillas de carbón

La amoladora angular está equipada con escobillas de corte automático. Cuando éstas llegan al límite de su desgaste, la amoladora angular se detiene automáticamente.

NOTA Utilizar únicamente repuestos legítimos del fabricante. En caso de uso de productos de terceros, expira la garantía del fabricante.

A través de las ranuras de ventilación posteriores, puede observarse el chispeo de las escobillas durante el funcionamiento. Si se observa un chispeo muy pronunciado, deberá pararse inmediatamente la amoladora angular. Entregar la amoladora a un taller de servicio a clientes autorizado por el fabricante.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Klaus Peter Weinper

Head of Quality Department (QD)

Eckhard Rhle

Manager Research & Development (R & D)

Engranaje

NOTA No aflojar los tornillos en la cabeza del engranaje durante el período de garantía. El incumplimiento conduce a que la garantía del fabricante caduque.

Reparaciones

Hacer efectuar las reparaciones exclusivamente por un taller de servicios a clientes autorizado por el fabricante.

Repuestos y accesorios

Por otros accesorios, especialmente herramientas amoladoras y cubiertas de protección para tronzadoras, rogamos consultar los catálogos del fabricante. Una gráfica de expansión y una lista de piezas de repuesto se encuentran en la homepage: www.flex-tools.com

Indicaciones para la depolución

¡ADVERTENCIA! Inutilizar equipos radiados, cortando el cable de alimentación.

Unicamente para países pertenecientes a la CE

¡No arroje herramientas eléctricas

en los residuos domiciliarios! Según la pauta europea 2012/19/UE y su implementación a través de leyes nacio-

nales, los equipos eléctricos o electrónicos en desuso deben coleccionarse por separado, haciéndoselos llegar a un reciclado que proteja el medio ambiente.

NOTA ¡Hágase informar por su comerciante especializado respecto de las posibilidades de eliminación!

Conformidad

Declaramos bajo nuestra única responsabilidad, que el producto descrito bajo «Datos técnicos» coincide con las siguientes normas y documentos normativos:

EN 60745 según las determinaciones de la pauta 2014/30/UE, 2006/42/CE,

2011/65/UE Responsable de la documentación técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

16/06/2016; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exclusión de la garantía

El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas de ganancia causados a la interrupción del funcionamiento de la empresa, debidos al producto o la no utilización del mismo.

El fabricante y su representante no asumen responsabilidad alguna por daños causados por el uso indebido o la utilización en combinación con productos de otros fabricantes.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Índice

Símbolos utilizados . . . . . . . . . . . . . . . . 57

Símbolos no aparelho . . . . . . . . . . . . . . 57

Para sua segurança . . . . . . . . . . . . . . . 57

Ruído e vibração . . . . . . . . . . . . . . . . . . 61

Características técnicas . . . . . . . . . . . . 62

Panorâmica da máquina . . . . . . . . . . . . 63

Instruções de utilização . . . . . . . . . . . . . 64

Manutenção e tratamento . . . . . . . . . . . 66

Indicações sobre reciclagem . . . . . . . . . 67

Conformidade . . . . . . . . . . . . . . . . . 67

Exclusão de responsabilidades . . . . . . . 67

Símbolos utilizados

AVISO! Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO! Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de protecção!

Classe de protecção II (completamente isolado)

Indicações sobre reciclagem para o aparelho antigo (ver a pág. 67)!

Para sua segurança

AVISO!

Antes da utilização da rebarbadora, ler:

–

estas Instruções de serviço,

–

as instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.: 315.915),

–

as regras e as normas em vigor para prevenção contra acidentes no local

de utilização. Esta rebarbadora foi construída de acordo com o estado actual da técnica e as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens. A rebarbadora só deve ser utilizada

–

de acordo com as disposições legais,

–

em perfeita situação de segurança técnica. As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas

Utilização de acordo com as disposições legais

Esta rebarbadora foi concebida – para utilização profissional na indústria

e artesanato,

– para desbastar e cortar metais e pedras

em corte a seco; para cortar, é necessária uma capa especial de protecção de corte,

– para aplicação com ferramenta de polir

e acessório que seja indicado nestas instruções ou que seja recomendado pelo fabricante e homologado para uma velocidade periférica de 80 m/s.

Não são autorizados, p. ex. discos de fresar de corrente, folhas de serra.

Indicações sobre segurança

AVISO! Leia todas as indicações de segurança, instruções, figuras e especificações fornecidas com a ferramenta elétrica. Negligências no respeito pelas indicações de segurança podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Advertências gerais de segurança para lixar normal e rectificar



Esta ferramenta eléctrica deve ser utilizada como lixadora e como máquina rectificadora. Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho. Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.



Esta ferramenta eléctrica não é própria para lixar com lixa de papel, para trabalhar com escovas de arame e para polir. Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos

 Não utilizar qualquer acessório que

não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta eléctrica. Só porque foi possível fixar o acessório na sua ferramenta eléctrica, isso não garante uma utilização com segurança.

 A rotação permitida para a ferramenta

de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica. Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.

 Diâmetro exterior e espessura da ferra-

menta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica. Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.



Ferramentas de trabalho com encaixe roscado devem caber exactamente na rosca do veio de rectificação. Para ferramentas de trabalho montadas com flange é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flange. Ferramentas de trabalho, que não são fixas exactamente na ferramenta eléctrica, giram de forma irregular, vibram fortemente e podem levar à perda de controlo.



Nunca usar ferramenta danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto.

As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.

 Utilizar equipamento de segurança

pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas pequenas partículas de lixa e de material. Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho. Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.

 Tomar atenção relativamente a uma

distância de segurança entre outras pessoas e o seu local de trabalho. Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal. Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Segurar o aparelho somente pelas

superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente. O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.

 Manter o cabo de rede afastado de ferra-

mentas em rotação. Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.

 Nunca pousar o aparelho antes da ferra-

menta estar completamente parada. A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.

 Não deixar a ferramenta eléctrica funcio-

nar enquanto esta é transportada. O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.

 Limpar regularmente as ranhuras

de ventilação da ferramenta eléctrica. A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.

 Não utilizar a ferramenta eléctrica nas

proximidades de materiais inflamáveis. Faíscas podem inflamar estes materiais.

 Não utilizar ferramentas que exijam

agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.

Contragolpe e instruções de segurança correspondentes

Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc. Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação. Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização. Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significa que a aresta do disco de lixar que penetra na peça pode encravar e, devido a isso, o disco de lixar partir ou provocar um contragolpe. O disco de lixar movimenta-se, então, na direcção do operador ou afastando-se deste, dependente do sentido de rotação no ponto de bloqueio. Devido a isso, os discos de lixar podem também partir-se. Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.

 Manter a ferramenta eléctrica bem presa

e colocar o corpo e os braços numa posição, em que as forças do contragolpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do aparelho em rotação elevada. O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.

 Nunca colocar as mãos na proximidade

de ferramentas em rotação. A ferramenta em utilização pode movimentar-se contra as mãos do operador em caso de contragolpe.

 Evite, com o seu corpo, o espaço onde

a ferramenta eléctrica é movimentada no caso dum contragolpe. O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Trabalhar com precaução redobrada

em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar eseencravem. A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.

 Não utilizar lâminas de serra de corrente

ou de dentes. As ferramentas deste tipo provocam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.

Instruções especiais de segurança para lixar e para rectificar

 Utilizar exclusivamente os rebolos

de lixar homologados para a sua ferramenta eléctrica e a tampa de protecção prevista para este rebolo de lixar. Rebolos de lixar não previstos para esta ferramenta eléctrica podem não estar suficientemente protegidos e não são seguros.



Rebolos acotovelados devem ser montados de modo que a sua superfície rectificadora não sobressaia do nível da borda da cobertura de protecção. Um rebolo montado de forma incorrecta, que sobressai do nível da borda da cobertura de protecção, não pode ser suficientemente protegido.

 A tampa de protecção deve ser firme-

mente aplicada na ferramenta eléctrica e fixa, de modo que seja alcançado um máximo de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direcção do operador. A tampa de protecção ajuda a proteger a pessoa, que está a operar a máquina, contra estilhaços, contacto acidental com o rebolo, e contra faíscas que possam incendiar as roupas.

 Os rebolos de lixar só podem ser utiliza-

dos nas possibilidades de aplicação recomendadas. Por exemplo: Nunca lixar com a superfície lateral de um disco de corte. Os discos de corte estão preparados para cortar o material com a aresta do disco. Um efeito de força lateral sobre este rebolo de lixar pode parti-lo.

 Utilizar sempre flanges de aperto intac-

tos, com o tamanho e a forma correctos, para o disco de lixar por si seleccionado. Flanges adequados apoiam o disco de lixar e, por isso, reduzem o perigo da sua ruptura. Os flanges para discos de corte podem ser diferentes dos flanges para outros discos de lixar.

 Nunca utilizar discos de lixar desgasta-

dos de ferramentas eléctricas maiores. Os discos de lixar para ferramentas eléctricas maiores não estão preparados para as rotações mais elevadas de ferramentas eléctricas mais pequenas e podem quebrar.

Outras i

nstruções especiais de

segurança para rectificar

 Evitar o bloqueio do disco de corte

ou uma pressão de encosto demasiado elevada. Não executar cortes demasiado profundos. Uma sobrecarga do disco de corte aumenta o esforço a que este está sujeito e a sua tendência para encravar ou bloquear e, assim, a possibilidade de um contragolpe ou o quebrar do corpo de corte.

 Evitar a zona circundante ao disco

de corte em rotação. Se o disco de corte se afastar da peça a trabalhar, pode acontecer que, no caso de um contragolpe, a ferramenta eléctrica, com o disco em rotação, se lance directamente contra si.

 Se o disco de corte encravar ou V.

interromper o trabalho, deverá desligar o aparelho e segurá-lo calmamente até que o disco pare completamente. Nunca tentar retirar do corte o disco de corte em rotação, pois pode surgir um contragolpe. Verificar e eliminar a causa do disco encravar.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Não voltar a ligar a ferramenta eléctrica,

enquanto ela se encontrar inserida na peça. Deixar o disco de corte atingir a rotação máxima e só depois prosseguir com o corte. Caso contrário, o disco pode encravar, saltar para fora da ferramenta ou provocar um contragolpe.

 Seja particularmente prudente ao execu-

tar «cortes de bolso» em paredes já existentes ou noutras zonas não reconhecíveis. O disco de corte penetrante, ao cortar canalizações para gás e água, cabos eléctricos ou outros objectos, pode provocar um contragolpe.

 Apoiar as placas ou as grandes

peças a trabalhar, para reduzir o risco de um contragolpe, devido ao disco de corte entalado. Peças grandes podem curvar sob o seu próprio peso. A peça a trabalhar deve estar apoiada de ambos os lados, quer na proximidade do corte quer também junto à aresta.

Outras instruções de segurança

 A tensão da rede e a indicação

de tensão na chapa de características têm que ser coincidentes.

 O bloqueio do veio só deve ser activado

com a ferramenta abrasiva completamente parada.

Ruído e vibração

INDICAÇÃO Consultar os valores do nível de ruído avaliado com A e os valores totais das vibrações na tabela «Características técnicas». Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

ATENÇÃO! Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas. Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho. Para uma estimativa exacta da carga das vibrações, devem, também, ser considerados os tempos, durante os quais o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho. Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho

ATENÇÃO! Com um nível de pressão acústica superior a 85 dB(A), deve ser usado um protector para os ouvidos.

INDICAÇÃO

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Características técnicas

L 3709-115 L 3709-125

L 801

LE 9-10 125 L 10-10 125

L 1001 Tipo do aparelho Rebarbadora Ø máx. da ferramenta abrasiva Espessura da ferramenta

abrasiva Furo do porta ferramentas Rosca do veio Rotações Potência absorvida Potência útil

mm 115 125 125 125

mm 1–6

mm 22,23

M14

rpm 12500

12000

6000–11500 10000 W 750 800 900 1010 W 450 480 530 600

Peso de acordo com „EPTA Procedure 01/2003“ (sem

kg 1,9 2,0 2,2

cabo) Classe de protecção

II/ Nível de ruído avaliado com A de acordo com a EN 60745 (ver «Ruído e vibração»): Nível de pressão acústica L

Nível de potência acústica L

Insegurança K

dB(A)

84,6 87 91

95,6 98 102

Valor total das vibrações conforme a EN 60745 (ver «Ruído e vibração»): Valor de emissão a

superfícies Valor de emissão ah durante

a operação de corte Insegurança K

ao lixar

m/s

6,5 6,5 6,6

6,3 8,1 6,2

1,5

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Panorâmica da máquina

Neste manual são descritas várias ferramentas eléctricas. As representações gráficas podem divergir da ferramenta eléctrica adquirida no que diz respeito a detalhes.

1 Veio roscado 2 Flange roscada

a Porca de aperto

b Flange de aperto 3 Capa de protecção 4 Punho

Punho com montagem possível

à esquerda e à direita. 5 Bloqueio do veio

Para fixação do veio na mudança

da ferramenta. 6 Cabeça de engrenagem

Com saída de ar e seta indicadora

do sentido das rotações.

7 Interruptor basculante

Para ligar e desligar a máquina. Com posição de encaixe para funcionamento contínuo.

8 Cabo de rede com 4,0 m e com ficha

de ligação à rede. 9 Chave de boca com pinos 10 Chapa de características

(não é apresentado) 11 Volante de ajuste para prévia selecção

das rotações (só para LE 9-10 125)

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Instruções de utilização

Antes de quaisquer trabalhos na rebarba-

AVISO!

dora, desligue a ficha da tomada.

Antes da colocação em funcionamento

Desembalar a rebarbadora e verificar, se o fornecimento está completo e não existem danos de transporte.

Ligar e desligar

Funcionamento curta sem engate:

 Deslocar o interruptor basculante

para a frente e prendê-lo.

 Para desligar, libertar o interruptor

basculante.

Funcionamento contínuo com engate:

 Deslocar o interruptor basculante para

a frente e engatá-lo (1.), exercendo pressão na parte da frente (2.).

 Para desligar, exercer pressão na parte

de trás do interruptor.

INDICAÇÃO Depois duma falta de corrente, o aparelho ligado não volta a arrancar.

Selecção prévia da rotação (só para LE 9-10 125)

Para regular as rotações de serviço, colocar o volante de ajuste no valor desejado.

Capa de protecção de segurança (L 3709-115, L 801, L 3709-125)

AVISO! Nunca trabalhar sem a capa de protecção e segurança de corte.

Para adaptação ao trabalho a executar, a tampa de protecção de segurança é ajustável sem necessidade de ferramentas. Para cortar, deve ser utilizada uma capa especial de protecção de corte.

ATENÇÃO! Perigo de ferimentos! Utilizar luvas de protecção.

 Desligar a ficha da tomada.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Fixar ou substituir a ferramenta de lixar

 Desligar a ficha da tomada.

 Rodar a tampa de protecção de

segurança até à posição necessária.

Resguardo de fixação rápida (LE 9-10 125, L 10-10 125, L 1001)

AVISO! Nos trabalhos de desbastar e de cortar, utilizar sempre a capa de protecção.

 Desligar a ficha da tomada.  Desapertar a alavanca de fixação (a).  Ajustar o resguardo de protecção.

 Premir e manter premido o bloqueio

do veio (1.).

 Com a chave de boca com pinos,

desmontar a porca de fixação do veio rodando-a em sentido contrário ao dos ponteiros do relógio (2.).

 Colocar a ferramenta abrasiva na

posição correcta.

 Apertar o parafuso (b) de modo que

ainda seja possível apertar manualmente a alavanca de aperto.

 Voltar a apertar a alavanca de fixação.  Para cortar, deve ser utilizada uma capa

especial de protecção de corte de aperto rápido.

 Apertar a porca de fixação no veio,

com o colar para cima.

 Premir e manter premido o bloqueio

do veio.

 Apertar a porca de aperto com a chave

de boca com pinos.

 Encaixar a ficha de rede na tomada.  Ligar a rebarbadora com interruptor

basculante, (sem o encaixar) e colocar a rebarbadora em funcionamento, durante ca. de 30 segundos. Verificar, se existem desequilíbrios ou vibrações.

 Desligar a rebarbadora.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Indicações sobre trabalho

Depois de desligada, a ferramenta eléctrica ainda roda durante breves momentos.

Desbastar

Nunca utilizar um disco de corte para efectuar trabalhos de desbaste.

– Ângulo de ataque 20°–40º para um

– Deslocar a rebarbadora, para lá e para

Trabalhos de cortar

Para um corte de separação tem que ser utilizada uma tampa de protecção especial.

– Não pressionar, não emperrar, não

– A rebarbadora tem que funcionar,

– Adaptar o avanço ao material que se

Mais informações sobre os produtos do fabricante no site www.flex-tools.com

INDICAÇÃO

AVISO!

trabalho de desbaste em melhores condições.

cá, com uma pressão moderada. Assim, a peça não aquece muito e não se verificam descolorações; além disso não se formam estrias.

AVISO!

oscilar.

sempre, em sentido contrário. Caso contrário, existe perigo de salto descontrolado para fora da ranhura.

está a trabalhar: quanto mais duro, mais lento.

Manutenção e tratamento

AVISO! Antes de quaisquer trabalhos na rebarbadora, desligue a ficha da tomada.

Limpeza

AVISO!

Ao trabalhar-se com metais e em caso de utilização extrema, pode depositar-se pó condutivo no interior da estrutura. Danos no isolamento de protecção! A máquina deve funcionar através dum interruptor de protecção contra corrente de falha (corrente de activação máxima 30 mA).

Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização. Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.

Escovas de carvão

A rebarbadora está equipada com carvões de corte de ligação.A atingir-se o limite de desgaste dos carvões, a rebarbadora desliga automaticamente.

INDICAÇÃO Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.

Através das entradas de ar traseiras, podese observar a ignição dos carvões, durante o funcionamento. Caso a chama das escovas seja muito forte, desligar imediatamente a rebarbadora. Entregar a rebarbadora num Posto Oficial de Assistência Técnica.

Engrenagem

INDICAÇÃO Não desapertar os parafusos da cabeça de engrenagem. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Klaus Peter Weinper

Head of Quality Department (QD)

Eckhard Rhle

Manager Research & Development (R & D)

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Peças de reparação e acessórios

Para mais acessórios, principalmente ferramentas abrasivas, consulte o catálogo do fabricante. Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO! Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

INDICAÇÃO Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

EN 60745 de acordo com as determinações das directivas 2014/30/UE,

2006/42/CE, 2011/65/UE. Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

16/06/2016; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Inhoud

Gebruikte symbolen . . . . . . . . . . . . . . . 68

Symbolen op het gereedschap . . . . . . . 68

Voor uw veiligheid . . . . . . . . . . . . . . . . . 68

Geluid en trillingen . . . . . . . . . . . . . . . . . 72

Technische gegevens . . . . . . . . . . . . . . 73

In één oogopslag . . . . . . . . . . . . . . . . . . 74

Gebruiksaanwijzing . . . . . . . . . . . . . . . . 75

Onderhoud en verzorging . . . . . . . . . . . 77

Afvoeren van verpakking en machine . . 78

-Conformiteit . . . . . . . . . . . . . . . . . . . 78

Uitsluiting van aansprakelijkheid . . . . . . 78

Gebruikte symbolen

WAARSCHUWING! Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG! Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Isolatieklasse II (volledig geïsoleerd)

Afvoeren van het oude apparaat (zie pagina 78)!

Voor uw veiligheid

WAARSCHUWING!

Lees voor het gebruik van de haakse slijpmachine de volgende voorschriften en neem deze in acht:

–

deze gebruiksaanwijzing,

–

de „Algemene veiligheidsvoorschriften” voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),

–

de op de plaats van gebruik geldende regels en voorschriften ter voorkoming

van ongevallen. Deze haakse slijpmachine is geconstrueerd volgens de huidige stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. De haakse slijpmachine mag alleen worden gebruikt:

–

volgens de bestemming,

–

in een veiligheidstechnisch optimale

toestand. Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk

Gebruik volgens bestemming

Deze haakse slijpmachine is bestemd: – voor professioneel gebruik in de industrie

en door de vakman,

– voor het droog slijpen en doorslijpen

van metaal en steen; voor doorslijpen is een speciale doorslijpbeschermkap vereist,

– voor gebruik met slijpgereedschap en

toebehoren dat in deze gebruiksaanwijzing aangegeven of door de fabrikant wordt geadviseerd en voor een omtrek-

snelheid van 80 m/s is toegestaan. Niet toegestaan zijn bijvoorbeeld kettingfreesschijven en zaagbladen.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001



Veiligheidsvoorschriften

WAARSCHUWING! Lees alle met het elektrisch gereedschap meegeleverde veiligheidsvoorschriften, aanwijzingen, afbeeldingen en specificaties. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Algemene waarschuwingen voor slijpen en doorslijpen

 Dit elektrische gereedschap is te ge-

bruiken als slijp- en doorslijpmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.



Dit elektrische gereedschap is niet geschikt voor schuurwerkzaamheden (met schuurpapier), werkzaamheden met draadborstels en polijstwerkzaamheden. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken

 Gebruik uitsluitend toebehoren dat door

de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

 Het toegestane toerental van het inzet-

gereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan onherstelbaar beschadigd worden en wegvliegen.

 De buitendiameter en de dikte van het

inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereed-

Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens.

Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.

 Gebruik geen beschadigde inzetgereed-

schappen. Controleer voor het gebruik altijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.

 Draag persoonlijke beschermende uit-

rusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

schappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Let erop dat andere personen zich

op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

 Houd het gereedschap alleen aan

de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

 Houd de stroomkabel uit de buurt van

draaiende inzetgereedschappen. Als u de controle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.

 Leg het elektrische gereedschap nooit

neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.

 Laat het elektrische gereedschap niet

lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

 Reinig regelmatig de ventilatieopeningen

van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.

 Gebruik het elektrische gereedschap niet

in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.



Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering. Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken. Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

 Houd het elektrische gereedschap goed

vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

 Breng uw hand nooit in de buurt

van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Mijd met uw lichaam het gebied waar-

heen het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.

 Werk bijzonder voorzichtig in de buurt

van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vastklemmen. Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag.

 Gebruik geen kettingblad of getand

zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere veiligheidsvoorschriften voor slijp- en doorslijpwerkzaamheden

 Gebruik uitsluitend het voor het elek-

trische gereedschap toegestane schuurtoebehoren en de voor dit schuurtoebehoren voorziene beschermkap. Schuurtoebehoren dat niet voor het elektrische gereedschap is voorzien, kan niet voldoende worden afgeschermd en is niet veilig.



Gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpoppervlak niet boven de rand van de beschermkap uit steekt. gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden.



De beschermkap moet stevig op het elektrische gereedschap zijn aangebracht en voor een maximum aan veiligheid zodanig zijn ingesteld dat het kleinst mogelijke deel van het slijptoebehoren open naar de bediener wijst. De beschermkap helpt de bediener te beschermen tegen brokstukken en toevallig contact met het slijptoebehoren alsmede tegen vonken die de kleding kunnen doen ontbranden.

Een onjuist



Schuurtoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijwaartse krachtinwerking op dit schuurtoebehoren kan het toebehoren breken.

 Gebruik altijd onbeschadigde span-

flenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van de flenzen voor andere slijpschijven.

 Gebruik geen versleten slijpschijven van

grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.

Overige bijzondere veiligheidsvoorschriften voor doorslijpwerkzaamheden

 Voorkom blokkeren van de doorslijpschijf

en te hoge aandrukkracht. Slijp niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.

 Mijd de omgeving voor en achter

de ronddraaiende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijf rechtstreeks naar u toe worden geslingerd.

 Als de doorslijpschijf vastklemt of als

u de werkzaamheden onderbreekt, schakelt u het gereedschap uit en houdt u het rustig vast tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het gevolg zijn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Schakel het elektrische gereedschap

niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken, uit het werkstuk springen of een terugslag veroorzaken.

 Ondersteun platen of grote werkstukken

om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden van de schijf worden ondersteund, zowel vlakbij de slijpgroef als aan de rand.

 Wees bijzonder voorzichtig bij invallend

frezen in bestaande muren of andere plaatsen zonder voldoende zicht. De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Overige veiligheidsvoorschriften

 De netspanning en de op het typeplaatje

vermelde spanningsgegevens moeten overeenkomen.

 Druk alleen op knop voor de blokkering

van de uitgaande as als het slijpgereedschap stilstaat.

Geluid en trillingen

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen

VOORZICHTIG! Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

LET OP

LET OP Waarden voor het A-gewogen geluidsniveau en de totale trillingswaarden staan in de tabel „Technische gegevens“. De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

VOORZICHTIG! De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluidsen trillingswaarden.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Technische gegevens

L 3709-115 L 3709-125

LE 9-10 125 L 10-10 125

L 801 Machinetype Haakse slijpmachine Max. Ø slijpgereedschap Dikte slijpgereedschap Opnameboorgat Schroefdraad uitgaande as Toerental Opgenomen vermogen Afgegeven vermogen

mm 115 125 125 125 mm 1–6

22,23

M14

o.p.m. 12500 12000 6000–11500 10000 W

750 800 900 1010

W 450 480 530 600

Gewicht volgens „EPTA-procedure

kg 1,9 2,0 2,2

1/2003“ (zonder Kabel) Isolatieklasse

II/ A-gewogen geluidsniveau volgens EN 60745 (zie „Geluid en trillingen”): Geluidsdrukniveau L

Geluidsvermogenniveau L

Onzekerheid K

dB(A)

84,6 87 91

95,6 98 102

Totale trillingswaarde volgens EN 60745 (zie „Geluid en trillingen”): Emissiewaarde a

oppervlakte-

bij

m/s

6,5 6,5 6,6

schuurwerkzaamheden Emissiewaarde ah bij doorslijp-

werkzaamheden Onzekerheid K

m/s

6,3 8,1 6,2

1,5

L 1001

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

In één oogopslag

In deze gebruiksaanwijzing worden verschillende elektrische gereedschappen beschreven. Details van de afbeeldingen kunnen afwijken van het door u gekochte elektrische gereedschap.

1 Uitgaande as 2 Schroefdraadflens

a Spanmoer

b Spanflens 3 Beschermkap 4 Handgreep

Handgreep kan links en rechts worden

gemonteerd. 5 Blokkering van de uitgaande as

Voor het vastzetten van de uitgaande

as bij het wisselen van inzetgereed-

schap. 6 Machinekop

Met luchtafvoeropening en draai-

richtingpijl.

7 Schakelaar

Voor in- en uitschakelen. Met vergrendelingsstand voor continu

gebruik. 8 Netsnoer 4,0 m met stekker 9 Spansleutel 10 Typeplaatje (niet afgebeeld) 11 Stelwiel voor vooraf instelbaar

toerental (alleen LE 9-10 125)

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Gebruiksaanwijzing

Trek voor alle werkzaamheden aan de

WAARSCHUWING!

haakse slijpmachine de stekker uit het stopcontact.

Voor de ingebruikneming

Pak de haakse slijpmachine uit en controleer of alles compleet is meegeleverd en er geen transportschade is.

In- en uitschakelen

Gebruik voor korte duur zonder vergren-deling:

 Duw de schakelaar naar voren en houd

deze vast.

 Als u de machine wilt uitschakelen,

laat u de schakelaar los.

Continu gebruik met vergrendeling:

 Duw de schakelaar naar voren (1.) en ver-

grendel vervolgens de schakelaar door deze vooraan in te drukken (2.).

 Als u de machine wilt uitschakelen,

ontgrendelt u de schakelaar door deze achteraan in te drukken.

LET OP Nadat de stroom is uitgevallen, start het ingeschakelde gereedschap niet opnieuw.

Vooraf instelbaar toerental (alleen LE 9-10 125)

Als u het werktoerental wilt instellen, zet u het stelwiel op de gewenste waarde.

Veiligheidsbeschermkap (L 3709-115, L 801, L 3709-125)

WAARSCHUWING! Nooit zonder de veiligheidsbeschermkap werken.

Voor de aanpassing aan de te verrichten werkzaamheden kunt u de veiligheidsbeschermkap zonder hulpgereedschap verstellen.

Voor doorslijpen moet een speciale doorslijpbeschermkap worden gebruikt.

VOORZICHTIG! Verwondingsgevaar! Draag werkhandschoenen!

 Trek de stekker uit de contactdoos.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Draai de veiligheidsbeschermkap

in de gewenste stand.

Snelspanschroef (LE 9-10 125, L 10-10 125, L 1001)

WAARSCHUWING! Werk bij afbraam- en doorslijpwerkzaamheden nooit zonder beschermkap.

 Trek de stekker uit de contactdoos.  Maak de spanhendel (a) los.  Verstel de beschermkap.

Slijpgereedschap bevestigen of wisselen

 Trek de stekker uit de contactdoos.

 Arretering van uitgaande as indrukken en

ingedrukt houden (1.).

 Draai met de spansleutel de spanmoer

tegen de wijzers van de klok in los van de uitgaande as en verwijder de spanmoer (2.).

 Leg de slijpschijf in de juiste positie

op de uitgaande as.

 Schroef (b) zo vast aandraaien dat de

spanhendel net nog met de hand kan worden gespannen.

 Draai de spanhendel weer vast.  Voor doorslijpen moet een speciale

snelspan-doorslijpbeschermkap worden gebruikt.

 Draai de spamoer met de kraag naar

boven op de uitgaande as.

 Druk op de blokkering van de uitgaande

as en houd deze ingedrukt.

 Draai de spanmoer met de spansleutel

vast.

 Steek de stekker in de contactdoos.  Schakel de haakse slijpmachine

in met de schakelaar zonder deze vast te klikken en laat de haakse slijpmachine gedurende ca. 30 seconden lopen. Controleer de machine op onbalans en trillingen.

 Schakel de haakse slijpmachine uit.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Tips voor de werkzaamheden

Na het uitschakelen loopt het slijpgereedschap nog korte tijd uit.

Afbramen

Gebruik nooit doorslijpschijven voor afbraam-werkzaamheden.

– Aanzethoek 20°–40° voor optimale

– Beweeg de haakse slijpmachine met

Doorslijpen

Voor doorslijpwerkzaamheden moet een speciale doorslijpbeschermkap worden gebruikt.

– Druk de machine niet aan.

– De haakse slijpmachine moet altijd

– Pas de voeding aan het te bewerken

Zie www.flex-tools.com over de producten van de fabrikant.

LET OP

WAARSCHUWING!

afname.

matige druk heen en weer. Daardoor wordt het werkstuk niet te heet en ontstaan er geen verkleuringen. Bovendien komen er zo geen groeven in het werkstuk.

WAARSCHUWING!

Houd de machine niet schuin. Laat de machine niet oscilleren.

in tegengestelde richting werken. Anders kan de schijf ongecontroleerd uit de groef springen.

materiaal aan. Hoe harder het materiaal, hoe langzamer u naar voren beweegt.

voor meer informatie

Onderhoud en verzorging

WAARSCHUWING! Trek voor alle werkzaamheden aan de haakse slijpmachine de stekker uit het stopcontact.

Reiniging

WAARSCHUWING! Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen. Gevaar voor beschadiging van de veiligheidsisolatie! Gebruik de machine via een aardlekschakelaar (inschakelstroom 30 mA).

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik. Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Koolborstels

De haakse slijpmachine is voorzien van zelfuitschakelende koolborstels.

Na het bereiken van de slijtagegrens schakelen de koolborstels de haakse slijpmachine automatisch uit.

LET OP Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Door de luchttoevoeropeningen aan de achterzijde kunnen de koolborstelvonken tijdens het gebruik worden geobserveerd. Schakel de haakse slijpmachine onmiddellijk uit bij sterke vonkontwikkeling van de koolborstels. Geef de haakse slijpmachine vervolgens af bij een door de fabrikant erkende klantenservice.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Klaus Peter Weinper

Head of Quality Department (QD)

Eckhard Rhle

Manager Research & Development (R & D)

Machinekop

LET OP Draai de schroeven op de machinekop tijdens de garantietijd niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

Zie voor meer toebehoren, in het bijzonder slijpgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING! Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen Gooi elektrische gereedschappen

niet bij het huisvuil. Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van

de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG,

2011/65/EU. Verantwoordelijk voor technische documentatie: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

16-06-2016; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt. De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Indhold

Anvendte symboler . . . . . . . . . . . . . . . . 79

Symboler på maskinen . . . . . . . . . . . . . 79

For Deres egen sikkerheds skyld . . . . . 79

Støj og vibration . . . . . . . . . . . . . . . . . . 82

Tekniske data . . . . . . . . . . . . . . . . . . . . 83

Oversigt . . . . . . . . . . . . . . . . . . . . . . . . . 84

Brugsanvisning . . . . . . . . . . . . . . . . . . . 85

Vedligeholdelse og eftersyn . . . . . . . . . 87

Bortskaffelseshenvisninger . . . . . . . . . . 88

-Overensstemmelse . . . . . . . . . . . . . 88

Ansvarsudelukkelse . . . . . . . . . . . . . . . 88

Anvendte symboler

ADVARSEL! Betegner en umiddelbar truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG! Betegner en mulig farlig situation. Ved tilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.

BEMÆRK Betegner anvendelsestips og vigtige informationer.

Symboler på maskinen

Læs betjeningsvejledningen, inden maskinen tages i brug!

Benyt øjenværn!

Beskyttelsesklasse II (helt isoleret)

Henvisning om bortskaffelse af den udtjente maskine (se side 88)!

For Deres egen sikkerheds skyld

ADVARSEL! Læs følgende før vinkelsliberen benyttes og følg instruktionerne:

–

denne betjeningsvejledning,

–

„Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),

–

de for anvendelsesstedet gældende regler og forskrifter vedrørende

forebyggelse af ulykker. Denne vinkelsliber er konstrueret i henhold til det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader. Vinkelsliberen må kun benyttes

–

til det dertil beregnede formål,

–

i sikkerhedsteknisk upåklagelig tilstand. Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

Denne vinkelsliber er beregnet – til erhvervsmæssig brug inden for industri

og håndværk,

– til slibning og overskæring af metal og

sten ved tørslibning; til skæring skal der bruges en særskilt beskyttelsesskærm,

– til brug med slibeværktøj og tilbehør som

angivet i denne vejledning eller som anbefales af producenten og er godkendt

til en periferihastighed på 80 m/s. Kædefræseskiver og savblade er f.eks. ikke tilladt.

Sikkerhedsinstrukser

ADVARSEL!

Læs venligst alle sikkerhedsinstrukser, anvisninger, afbildninger og specifikationer, der er leveret sammen med el-værktøjet. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst alle sikkerhedsinstrukser og anvisninger for senere brug.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Fælles sikkerhedsinstrukser til slibning og skærearbejde



Dette elværktøj skal anvendes som sliber og skæremaskine. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med apparatet. Hvis efterfølgende anvisninger tilsidesættes, kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser.



Dette elværktøj er ikke egnet til sandpapirslibning, arbejder med trådbørster og polering. Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes

 Der må ikke anvendes tilbehør, der ikke

specielt er beregnet og anbefalet af fabrikanten til dette elværktøj. Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.

 Det tilladte omdrejningstal af indsats-

værktøjet skal være mindst lige så højt som det på elværktøjet angivne maksimale omdrejningstal. Tilbehør der drejer hurtigere end tilladt kan brække og kastes rundt.

 Det anvendte indsatsværktøjs yderdia-

meter og tykkelse skal svare til målangivelserne for elværktøjet. Forkert dimensionerede indsatsværktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.



Indsatsværktøj med gevindindsats skal passe nøjagtigt på slibespindlens gevind. Ved indsatsværktøj, der monteres med en flange, skal indsatsværktøjets huldiameter passe til flangens holdediameter. Indsatsværktøjer, der ikke passer nøjagtigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.

 Beskadigede indsatsværktøjer må ikke

anvendes. Kontrollér altid før brug indsatsværktøj som f.eks. slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, trådbørster for løse eller brækkede tråde. Hvis elværktøjet er faldet på gulvet, kontrollér, om det er beskadiget, eller anvend et ubeskadiget indsatsværktøj.

Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad apparatet køre et minut med maks. omdrejningstal. Beskadigede indsatsværktøjer brækker for det meste i løbet af denne testtid.

 Bær personligt beskyttelsesudstyr.

Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter mod små slibe- og materialepartikler. Øjnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab.

 Sørg for at andre personer opholder sig

i sikker afstand af dit arbejdsområde. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker af arbejdsemnet eller brækkede indsatsværktøjer kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet.

 Hold kun apparatet fast i de isolerade

grepsflader, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller apparatets eget netkabel. Kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød.

 Hold netkablet borte fra roterende

indsatsværktøjer. Mister du kontrollen over apparatet, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj.

 Læg aldrig elværktøjet til side før det står

helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Lad ikke elværktøjet køre, mens det

bæres. Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget, hvorved indsatsværktøjet kan bore sig ind i din krop.

 Rengør ventilationsslidserne på elværk-

tøjet regelmæssigt. Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan forårsage elektrisk fare.

 Ikke anvend elværktøjet i nærheden

af brændbare materialer. Gnister kan antænde disse materialer.

 Ikke anvend indsatsværktøjer,

der kræver flydende kølemidler. Brug af vand eller andre flydende kølemidler kan medføre, at der opstår elektriske stød.

Tilbageslag og tilsvarende sikkerhedshenvisninger

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet. Sidder f.eks. en slibeskive fast i et emne eller blokerer i et arbejdsemne, kan kanten på slibeskiven, der dykker ned i arbejdsemnet, blive siddende, hvorved slibeskiven brækker af eller giver tilbageslag. Slibeskiven bevæger sig hen imod eller bort fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. Derved kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af elværktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor.

 Hold godt fast i elværktøjet og sørg for,

at både krop og arme befinder sig i en position, der modvirker tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslag-skræfterne eller reaktionsmomenterne, når apparatet kører op

i hastighed. Brugeren kan beherske

tilbageslags- og reaktionskræfterne ved

at træffe egnede sikkerheds-

foranstaltninger.

 Sørg for at hænderne aldrig kommer

i nærheden af de roterende indsats-

værktøjer.

Indsatsværktøjet kan bevæge sig

hen over din hånd i forbindelse med

et tilbageslag.

 Undgå at kroppen befinder sig i det

område, hvor elværktøjet bevæger

sig i forbindelse med et tilbageslag.

Tilbageslaget driver elværktøjet i modsat

retning af slibeskivens bevægelse

på blokeringsstedet.

 Vær særlig forsigtig ved arbejder i om-

råder som f.eks. hjørner, skarpe kanter

osv. Det skal forhindres, at indsatsværk-

tøjet slår tilbage fra arbejdsemnet og

sætter sig fast.

Det roterende indsatsværktøj har ten-

dens til at sætte sig fast, når det anven-

des i hjørner, skarpe kanter, eller hvis

det springer tilbage.

Dette medfører, at man mister kontrollen,

eller der opstår et tilbageslag.

 Brug ikke kædesavklinger eller

fortandede savklinger.

Sådanne indsatsværktøjer bevirker

ofte et tilbageslag, eller at man mister

kontrollen over elværktøjet.

Særlige sikkerhedsanvisninger vedrørende slibning og slibeskiveskæring

 Der må kun anvendes slibelegemer,

der er godkendt til elværktøjet og beskyt-

telseskapper, der er beregnet til disse

slibelegemer.

Slibelegemer, der ikke er beregnet

til elværktøjet, kan ikke afskærmes

tilstrækkeligt og er usikre.

 Krøppede slibeskiver skal monteres,

så deres slibeflade ikke rager ud over

niveauet på beskyttelseshættens kant.

En forkert monteret slibeskive, der rager

ud over niveauet på beskyttelseshættens

kant, kan ikke afskærmees tilstrækkeligt.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001



Beskyttelseskappen skal være anbragt sikkert på el-værktøjet og være indstillet på en sådan måde, at der opnås maks. sikkerhed, dvs. at den mindste del af slibeskiven peger åbent hen imod betjeningspersonen.

Beskyttelseskappen er med til at beskytte betjeningsper-sonen mod brudstykker, tilfældig kontakt med slibeskiven/slibestiften samt gnister, der kan sætte ild i tøjet.

 Slibelegemer må kun anvendes til de an-

befalede anvendelsesmuligheder. Eksempel: Slib aldrig med sidefladen af en kapskive. Kapskiver er beregnet til at fjerne materiale med kanten af skiven. Udsættes disse slibetallerkner for sidevendt kraftpåvirkning, kan de knække.

 Anvend altid ubeskadigede spænde-

flanger i rigtig størrelse og form til den valgte slibeskive. Egnede flanger støtter slibeskiven og reducerer således risikoen for, at slibeskiven brækker. Flanger til kapskiver kan være anderledes end flanger til andre slibeskiver.

 Anvend ikke slidte slibeskiver fra større

elværktøjer. Slibeskiver til større elværktøjer er ikke dimensioneret til højere omdrejningstal på mindre elværktøjer og kan brække.

Yderligere særlige sikkerhedsanvisninger vedrørende slibeskiveskæring

 Undgå at skæreskiven blokerer, eller

at den udsættes for et for højt pressetryk. Foretag ikke meget dybe snit. Overbelastning af skæreskiven medfører større slitage og tendens til, at den sætter sig fast eller blokerer. Dette bevirker et evt. tilbageslag, eller at slibelegemet brækker.

 Undgå området for og bag ved den

roterende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan elværktøjets roterende skæreskive slynges direkte tilbage mod dig i tilfælde af et tilbageslag.

 Sidder skæreskiven i klemme eller

afbryder du arbejdet, slukkes maskinen og holdes roligt, indtil skæreskiven står helt stille. Forsøg aldrig at trække

skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér fejlen og afhjælp årsagen til fastklemningen.

 Tænd aldrig elværktøjet så længe

det befinder sig i arbejdsemnet. Sørg for at skæreskiven først når op på sit fulde omdrejningstal, før du forsigtigt fortsætter savning. Ellers kan skæreskiven sætte sig i klemme, springe ud af arbejdsemnet eller forårsage et tilbageslag.

 Understøt plader eller store arbejdsem-

ner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store arbejdsemner kan bøje sig på grund af egenvægten. Arbejdsemnet skal støttes på begge sider af skæreskiven, både i nærheden af skæresnittet og ved kanten.

 Vær særlig forsigtig ved „lommesnit“

i forhåndenværende vægge eller andre områder, der ikke kan ses. Den neddykkede skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elledninger eller andre genstande.

Videre sikkerhedshenvisninger

 Netspændingen og spændingsangivel-

sen på typeskiltet skal stemme overens.

 Tryk kun på spindellåsen når slibe-

værktøjet står stille.

Støj og vibration

BEMÆRK

Værdierne for det A-vægtede støjniveau samt de samlede svingningsværdier fremgår af tabellen „Tekniske data“. Støj- og svingningsværdierne er beregnet ifølge EN 60745.

FORSIGTIG! De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Det svingningsniveau, der er angivet

BEMÆRK

i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingnings-belastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis elværktøjet dog benyttes til andre formål, med afvigende indsatsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet.

For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. Fastlæg derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb

FORSIGTIG! Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.

Tekniske data

L 3709-115 L 3709-125

L 801

Apparattype Vinkelsliber Slibeværktøjets max. Ø Slibeværktøjets tykkelse

Styrehul

mm 115 125 125 125 mm 1–6

mm 22,23 Spindelgevind Omdrejningstal

Optagen effekt Afgivet effekt

omdr./min

W 750 800 900 1010

W 450 480 530 600

12500 12000 6000–11500 10000

Vægt i henhold til "EPTAprocedure 01/2003" (uden

kg 1,9 2,0 2,2 kabel)

Beskyttelsesklasse A-vægtet støjniveau i henhold til EN 60745 (se „Støj og vibration“): Lydtryksniveau L

Lydeffektniveau L Usikkerhed K

dB(A)

84,6 87 91 95,6 98 102

Samlet svingningsværdi i henhold til EN 60745 (se „Støj og vibration“): Emmisionsværdi a

overfladeslibning Emmisionsværdi ah ved

skærearbejder Usikkerhed K

ved

m/s

6,5 6,5 6,6

6,3 8,1 6,2

LE 9-10 125 L 10-10 125

M14

II/

1,5

L 1001

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Oversigt

I nærværende vejledning beskrives forskellige elværktøjer. Beskrivelsen kan afvige i detaljerne fra den købte maskine.

1 Spindel 2 Gevindflange

a Spændemøtrik

b Spændeflange 3 Beskyttelseshætte 4 Håndtag

Håndtag monterbart på venstre og

højre side. 5 Spindellås

Til låsning af spindlen ved

værktøjsskift. 6 Gearhoved

Med luftudslip og omdrejningsret-

ningspil.

7 Vippekontakt

Tænder og slukker maskinen.

Med indgrebsstilling for konstant drift. 8 Netkabel 4,0 m med netstik 9 Topnøgle 10 Typeskilt (ikke vist) 11 Indstillingshjul til forvalg af omdrej-

ningstal

(kun LE 9-10 125)

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Brugsanvisning

Træk altid netstikket ud før der arbejdes

ADVARSEL!

på vinkelsliberen.

Inden ibrugtagning

Pak vinkelsliberen ud og kontrollér, om leveringen er komplet eller om den er blevet beskadiget under transporten.

Tænd og sluk

Kortvarig drift uden indgreb:

 Skub vippekontakten fremad og hold den

fast.

 Slip vippekontakten for at slukke.

Konstant drift med indgreb:

 Skub vippekontakten fremad (1.) og lad

den gå i indgreb ved at trykke på forreste ende (2.).

 Frigør vippekontakten ved at trykke

på bagerste ende for at slukke.

BEMÆRK Efter strømsvigt starter den tændte maskine ikke igen.

Forvalg af omdrejningstal (kun LE 9-10 125)

Stil indstillingshjulet på den ønskede værdi for indstilling af arbejdshastigheden.

Sikkerheds-beskyttelseshætte (L 3709-115, L 801, L 3709-125)

ADVARSEL! Arbejd aldrig uden sikkerhedsbeskyttelseshætte.

Sikkerheds-beskyttelseshætten kan justeres uden brug af værktøj og tilpasses arbejdsopgaven.

Til skæring skal der anvendes en særskilt beskyttelsesskærm.

FORSIGTIG! Kvæstelsesfare! Bær beskyttelseshandsker.

 Træk netstikket ud.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Drej sikkerheds-beskyttelseshætten

til nødvendige position.

Hurtigspænd-beskyttelseshætte (LE 9-10 125, L 10-10 125, L 1001)

ADVARSEL! Arbejd aldrig uden beskyttelseshætte, når der udføres grove arbejder og skærearbejder.

 Træk netstikket ud.  Løsn (a) spændearmen.  Justér beskyttelseshætten.

Fastgøring eller udskiftning af slibeværktøj

 Træk netstikket ud.

 Tryk på spindellåsen og hold den inde (1.).  Løsgør spændemøtrikken på spindlen

med topnøglen ved at dreje den mod uret og tag den af (2.).

 Læg slibeskiven på i rigtig position.

 Spænd skruen (b) så fast, at spænde-

håndtaget netop kan spændes med hånden.

 Spænd spændearmen fast igen.  Til skæring skal der anvendes en særskilt

hurtigspænd-beskyttelsesskærm.

 Skru spændemøtrikken på spindlen med

brystet opadvendt.

 Tryk på spindellåsen og hold den inde.  Spænd spændemøtrikken fast med

topnøglen.

 Sæt netstikket i stikkontakten.  Tænd vinkelsliberen med vippekontak-

ten (uden indgreb) og lad vinkelsliberen løbe ca. 30 sekunder. Kontrollér den for ubalance og vibrationer.

 Sluk vinkelsliberen.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Arbejdsinstrukser

BEMÆRK Slibeværktøjet har et kort efterløb efter slukning.

Grovslibning

ADVARSEL! Anvend aldrig skæreskiver til grovslibning.

– Indstillingsvinkel 20–40° for optimal

bearbejdning.

– Bevæg vinkelsliberen frem og tilbage ved

at trykke lidt på den. Derved bliver emnet ikke for varmt og misfarves ikke. Desuden opstår der ingen riller.

Bortslibning

ADVARSEL! Til bortslibning skal der anvendes en særskilt beskyttelsesskærm.

– Tryk ikke, pas på at vinkelsliberen ikke

sætter sig fast eller svinger.

– Vinkelsliberen skal altid arbejde i

modløb. Den vil ellers kunne springe ukontrolleret ud af rillen.

– Tilpas fremskydningen af materialet,

der bearbejdes; jo hårdere, desto

langsommere. Besøg vores hjemmeside www.flextools.com for flere oplysninger.

Vedligeholdelse og eftersyn

ADVARSEL! Træk altid netstikket ud før der arbejdes på vinkelsliberen.

Rengøring

ADVARSEL! Der kan aflejres lededygtigt støv i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller. Dette har negativ indflydelse på beskyttelsesisoleringen! Maskinen skal drives via et HFI-relæ (belastningssikring 30 mA).

Rengør apparatet og ventilationsslidserne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden. Blæs husets indre med motor ud regelmæssigt med tør trykluft.

Kulbørster

Vinkelsliberen er udstyret med udkoblingskul. Når udkoblingskullenes slidgrænse nås, slukkes vinkelsliberen automatisk.

BEMÆRK Der må kun anvendes originale dele fra fabrikanten ved udskiftning. Fabrikantens garantiforpligtelser bortfalder ved benyttelse af fremmede fabrikater.

Ilden fra kullet kan iagttages gennem de bagerste luftindgangsåbninger under brugen. Hvis ilden fra kullet bliver kraftigt, skal vinkelsliberen slukkes omgående. Aflever vinkelsliberen til et autoriseret kundeservice-værksted.

Gearkasse

BEMÆRK Skruerne på gearhovedet må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder fabrikantens garantiforpligtelser.

Reparationer

Reparationer må udelukkende udføres af et af fabrikanten autoriseret kundeservice-værksted.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Klaus Peter Weinper

Head of Quality Department (QD)

Eckhard Rhle

Manager Research & Development (R & D)

Reservedele og tilbehør

Andet tilbehør, især slibeværktøjer, findes i katalogerne fra producenten.

Eksplosionstegninger og reservedelslister findes på vores hjemmeside: www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL! Gør udtjente maskiner ubrugelige ved at fjerne netkablet.

Kun for EU-lande Elektroværktøjer er ikke normalt

husholdningsaffald. I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr

og omsætning til national ret skal udtjente elektriske værktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.

BEMÆRK Faghandlen giver oplysninger om bortskaffelsesmuligheder!

-Overensstemmelse

Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60745 ifølge bestemmelserne i direktiv

2014/30/EU, 2006/42/EF, 2011/65/EU. Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsudelukkelse

Fabrikanten og hans repræsentant hæfter ikke for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes. Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre fabrikanter

16-06-2016; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Innhold

Symboler som brukes . . . . . . . . . . . . . . 89

Symbolene på apparatet . . . . . . . . . . . . 89

For din egen sikkerhet . . . . . . . . . . . . . . 89

Støy og vibrasjon . . . . . . . . . . . . . . . . . 92

Tekniske data . . . . . . . . . . . . . . . . . . . . 93

Et overblikk . . . . . . . . . . . . . . . . . . . . . . 94

Bruksanvisning . . . . . . . . . . . . . . . . . . . 95

Vedlikehold og pleie . . . . . . . . . . . . . . . 97

Henvisninger om skroting . . . . . . . . . . . 98

-Konformitet. . . . . . . . . . . . . . . . . . . . 98

Utelukkelse av ansvar . . . . . . . . . . . . . . 98

Symboler som brukes

ADVARSEL! Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG! Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING Betyr tips og informasjoner om bruken.

Symbolene på apparatet

Les igjennom disse før bruk!

Bruk øyevern!

Beskyttelsesklasse II (fullstendig isolert)

Henvisninger om avskaffing av gammelt apparat (se side 98)!

For din egen sikkerhet

ADVARSEL! Før bruk av vinkelsliperen må du lese igjennom og ta hensyn til følgende:

–

betjeningsveiledningen som er vedlagt,

–

de “generelle sikkerhetshenvisningene” i omgang med elektroverktøy i den vedlagte brosjyren-(Nr.: 315.915),

–

de regler og forskrifter som gjelder på

stedet for uhellsforebyggende tiltak. Vinkelsliperen er produsert etter dagens teknisk stand og anerkjente, sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen. Vinkelsliperen må kun brukes

–

til de arbeider den er beregnet for,

–

når den er i sikkerhetsteknisk lytefri

tilstand. Feil på maskinen som har innflytelse på den tekniske sikkerheten må straks utbedres.

Forskriftsmessig bruk

Denne vinkelsliperen er beregnet – profesjonelt bruk i industri og håndverk, – for sliping og skilling av metall og stein

ved tørrsliping; for skilling er det nødvendig med en spesiell vernehette for skilling,

– for bruk med slipeverktøy og tilbehør som

er angitt i denne anvisningen, eller som er anbefalt av produsenter og som er tillatt for en omfangshastighet på 80 m/s.

Ikke tillatt er f. eks. kjedefreseskiver, sagblad.

Sikkerhetshenvisninger

ADVARSEL!

Lese igjennom alle sikkerhetsveiledningene og anvisningene. Dersom sikkerhetsveiledningene ikke blir overholdt, kan dette føre til elektrisk støt, brann eller alvorlige skader. Oppbevar sikkerhetsveiledningene og anvisningene for senere bruk.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Felles advarsler om sliping og skillesliping



Dette elektroverktøyet skal brukes som sliper og skilleslipemaskin. Ta hensyn til alle sikkerhetshenvisninger, anvisninger, fremstillinger og data som følger med apparatet. Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.



Dette elektroverktøyet er ikke egnet for sliping med sandpapir, arbeider med trådbørster og polering. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det forårsake fare og skader

 Ikke bruk tilbehør som ikke er spesielt

beregnet og anbefalt av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret kan bli festet fast til elektroverktøyet, garanterer dette ingen sikker bruk.

 Det tillatte turtallet for innsatsverktøyet

må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet. Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.

 Innsatsverktøyets utvendig diameter

og tykkelse må tilsvare målangivelsene på elektroverktøyet ditt. Feilt dimensjonerte innsatsverktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.

 Innsatsverktøy med gjengeinnsats må

passe nøyaktig på slipespindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens må hulldiameteren til innsatsverktøyet passe til festediameteren til flensen. Innsatsverktøy som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer meget sterkt og kan føre til at du mister kontrollen.

 Ikke bruk skadete innsatsverktøy. Sjekk

før hver bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Dersom elektroverktøyet eller innsatsverktøyet faller ned,

kontrollér om det har tatt skade, eller bruk et annet innsatsverktøy som ikke er skadet. Når du har kontrollert innsatsverktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor flaten for det roterende innsatsverktøyet, og la apparatet først gå i ett minutt med høyeste turtall. Skadete innsatsverktøy brekker for det meste i løpet av denne testtiden.

 Bruk personlig verneutstyr.

Alt etter anvendelsen, må du bruke ansiktsvern, øyevern eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. Øynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.

 Pass på at andre personer blir holdt

på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne innsatsverktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.

 Hold apparatet kun i de isolerte

gripeflatene når du utfører arbeid hvor innsatsverktøyet kan treffe på gjemte strømledninger eller dens egen nettkabel. Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.

 Hold nettkabelen alltid borte fra innsats-

verktøy som dreier seg. Dersom du mister kontrollen over apparatet, kan nettkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i innsatsverktøy som dreier seg.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Legg elektroverktøyet aldri fra deg før

innsatsverktøyet er helt stoppet opp. Et innsatsverktøy som dreier seg kan komme i kontakt med overflaten der apparatet legges fra og du kan dermed miste kontrollen over elektroverktøyet.

 La ikke elektroverktøyet være i gang

mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med innsatsverktøy som dreier seg og henge fast i disse slik at innsatsverktøyet kan bore seg inn i kroppen din.

 Rengjør regelmessig ventilasjonssprek-

kene på elektroverktøyet ditt. Motorviften trekker støv inn i kassen og en sterk oppsamling av metallstøv kan føre til elektrisk fare.

 Ikke bruk elektroverktøyet i nærheten

av brennbare materialer. Gnister kan antenne disse materialene.

 Ikke bruk innsatsverktøy som krever

flytende kjølemiddel. Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.

Tilbakeslag og tilsvarende sikkerhetshenvisninger

Tilbakeslag er en plutselig reaksjon som oppstår når et dreiende innsatsverktøy, som f.eks. slipeskive, slipetallerken, trådbørste osv henger seg opp eller blokkerer.

Fastkjøring eller blokkering fører til en plutselig stopp av det roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet. Dersom f.eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipeskiven brekke ut eller forårsake et tilbakeslag. Slipeskiven beveger seg så enten imot betjeningspersonen eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipeskivene også brekkes. Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

 Hold elektroverktøyet godt fast og hold

kroppen og armene i en posisjon som kan fange opp tilbakeslagskrefter. Bruk alltid tilleggshåndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter når apparatet kjøres opp. Betjeningspersonen kan ved egnete forsiktighetstiltak beherske tilbakeslagsog reaksjonskreftene.

 Hendene må aldri komme i nærheten

av innsatsverktøy som dreier seg. Innsatsverktøyet kan ved et tilbakeslag bevege seg over hånden din.

 Unngå at kroppen din kommer inn i det

området hvor elektroverktøyet beveger seg ved et tilbakeslag. Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

 Arbeid særlig forsiktig i områder ved

hjørner, skarpe kanter osv. Forhindre at innsatsverktøyene blir slått tilbake fra arbeidsstykket og klemmes fast. Det roterende innsatsverktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller når det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.

 Ikke bruk et sagblad med kjede eller

tenner. Slike innsatsverktøy forårsaker ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Særlige sikkerhetsveiledninger for sliping og skillesliping

 Bruk utelukkende de slipeskivene som

er godkjent for ditt elektroverktøy og den vernehetten som er beregnet for disse slipeskivene. Slipeskiver som ikke er beregnet for dette elektroverktøyet, kan ikke avskjermes tilstrekkelig, og er således usikre.

 Slipeskiver med forsenket senter/nav må

monteres slik at slipeflaten ikke rager ut over planet til vernedekselets kant. En usakkyndig montert slipeskive som rager ut over vernedekselets kant, kan ikke skjermes tilstrekkelig.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001



Vernehetten må monteres sikkert på elektroverktøyet og innstilles slik at det oppnås så stor sikkerhet som mulig med at den minste delen på slipeskiven peker åpent mot brukeren.

Vernehetten beskytter betjeningspersonen mot bruddstykker, tilfeldig kontakt med slipeskiven og gnister som kan antenne klær.

 Slipeskiven må kun brukes for den

innsatsmuligheten som den er beregnet for. For eksempel: Du må aldri slipe med sideflaten av en kutteskive. Kutteskivene er beregnet for å slipe med kanten på skiven. Kraftinnvirkning fra siden på denne slipeskiven kan føre til at den brekkes.

 Bruk alltid spennflens som er helt uten

skader og som har riktig størrelse og form for den slipeskiven som du har valgt å bruke. Egnete flenser støtter slipeskiven og forringer således faren for et brudd på slipeskiven. Flenser for kutteskiver kan være forskjellige fra flenser for andre slipeskiver.

 Bruk ingen slitte slipeskiver fra større

elektroverktøy. Slipeskiver for større elektroverktøy er ikke utlagt for det høye turtallet som brukes for mindre elektroverktøy og kan dermed brekke.

Ytterligere særlige sikkerhetsveiledninger for skillesliping

 Unngå av kutteskiven blokkerer eller

får et for høyt presstrykk. Ikke foreta meget dype snitt. En overbelastning på kutteskiven fører til en høy påkjenning og maskinen kan klemme fast eller blokkere og dermed oppstår det mulig med et tilbakeslag eller brudd på slipeskiven.

 Unngå områdene foran og bak den

roterende skilleskiven. Når du skyver skilleskiven bort fra deg i arbeidsstykket, kan elektroverktøyet med den dreiende skiven bli slengt direkte mot deg dersom det skulle skje et tilbakeslag.

 Dersom skilleskiven klemmer fast eller

du avbryter arbeidet, må du slå av apparatet og holde det rolig inntil skiven er helt stoppet opp. Forsøk aldri å trekke skilleskiven ut av snittet dersom den går ennå, ellers kan det oppstå et tilbakeslag. Finn årsaken til fastklemmingen og fjern denne før du arbeider videre.

 Ikke slå elektroverktøyet på igjen så

lenge det befinner seg inne i arbeidsstykket. La kutteskiven først få oppnå sitt fulle turtall før du forsiktig fortsetter snittet. Ellers kan skiven sette seg fast, springe ut av arbeidsstykket eller forårsake et tilbakeslag.

 Støtt av plater og store arbeidsstykker,

for å forminske risikoen for et tilbakeslag på grunn av fastklemt skilleskive. Store arbeidsstykker kan bli bøyet på grunn av sin egen vekt. Arbeidsstykket må støttes av på begge sidene av skiven, både i nærheten av skillesnittet og også ved kanten.

 Vær særlig forsiktig ved “lommesnitt”

som foretas i vegger eller andre områder hvor man ikke har innsikt. Kutteskiven som skjærer inn kan treffe på gass- eller vannledninger, elektriske ledninger eller andre objekter og kan forårsake et tilbakeslag.

Ytterligere sikkerhetshenvisninger

 Nettspenningen må stemme overens

med spenningsangivelsen på typeskiltet.

 Trykk spindelstopperen kun når slipe-

verktøyet står stille.

Støy og vibrasjon

HENVISNING Verdiene for det A-vurderte støynivået såsom de samlete svingningsverdiene finnes i tabellen “Tekniske data”. Støy- og svingningsverdiene er målt i henhold til EN 60745.

FORSIKTIG! De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Det svingningsnivået som er angitt i disse

HENVISNING

anvisningene er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingnings-

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden. Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene

FORSIKTIG! Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

belastningen for hele arbeidstiden.

Tekniske data

L 3709-115 L 3709-125

L 801 Apparattype Vinkelsliper Max. slipeverktøy-Ø Tykkelse på slipeverktøy Opptaksboring

mm 115 125 125 125 mm 1–6

mm 22,23 Spindelgjenge Turtall

Effektopptak Utgangseffekt Vekt i henhold til „EPTA-pro-

sedyre 01/2003“ (uten kabel)

o/min 12500

W 750 800 900 1010

W 450 480 530 600

kg 1,9 2,0 2,2

12000

Beskyttelsesklasse A-vurderte støynivå tilsvarende EN 60745 (se “Støy og vibrasjon”): Lydtrykksnivå L

Lydeffektnivå L Usikkerhet K

dB(A)

84,6 87 91 95,6 98 102

Samlet svingningsverdi tilsvarende EN 60745 (se “Støy og vibrasjon”): Emisjonsverdi a

flatesliping Emisjonsverdi ah ved skilling

Usikkerhet K

ved over-

m/s

6,5 6,5 6,6

6,3 8,1 6,2

LE 9-10 125 L 10-10 125

M14

6000–11500 10000

II/

1,5

L 1001

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Et overblikk

I denne veiledningen blir forskjellige elektroverktøy beskrevet. Framstillingen kan avvike i detalj fra det elektroverktøyet som du har kjøpt.

1 Spindel 2 Gjengeflens

a Spennmutter

b Spennflens 3 Beskyttelsesdeksel 4 Håndtak

Håndtaket kan monteres til venstre

eller høyre. 5 Spindelstopper

For å feste spindelen ved skift av

verktøy. 6 Drivhode

Med luftutslipp og pil for dreieretning.

7 Bryterknapp

For å slå på og av. Låseknapp for varig

drift. 8 Strømkabel 4,0 m med støpsel 9 Tappnøkkel 10 Typeskilt (ikke framstilt) 11 Innstillingshjul for forvalg av turtall

(kun LE 9-10 125)

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Bruksanvisning

Før alle arbeider med vinkelsliperen

ADVARSEL!

må strømkabelen trekkes ut.

Før ibruktaking

Pakk ut vinkelsliperen og kontroller at leveringen er fullstendig og at det ikke er oppstått transportskader.

Inn- og utkopling

Korttidsdrift uten fastlåsing:

 Skyv bryteren framover og hold den fast.  For utkopling slippes bryteren igjen.

Varig drift med fastlåsing:

 Skyv bryteren framover (1.) og trykk den

fast i forreste posisjon (2.).

 For utkopling frigjøres bryteren igjen ved

å trykke bak på den.

HENVISNING Etter et Strømbrudd starter det innkoplete Apparatet ikke igjen.

Valg av turtall (kun LE 9-10 125)

For innstilling av arbeidsturtallet må innstillingshjulet stilles på ønsket verdi.

Sikkerhetsdeksel (L 3709-115, L 801, L 3709-125)

ADVARSEL! Det må aldri arbeides uten denne vernehetten.

For tilpasning til de forskjellige arbeidsoppgavene, kan sikkerhetsdekselet innstilles uten å bruke verktøy. For skilling må det brukes en spesiell vernehette for skilling.

FORSIKTIG! Fare for skade! Bruk vernehansker.

 Trekk ut støpselet.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

 Drei sikkerhetsdekselet til den ønskede

posisjonen.

Hurtigspennhette (LE 9-10 125, L 10-10 125, L 1001)

ADVARSEL! Ved skrubb- og skillearbeider må det aldri arbeides uten deksel.

 Trekk ut støpselet.  Løsne spennspaken (a).  Still inn vernehetten.

Festing eller skift av slipeverktøy

 Trekk ut støpselet.

 Trykk stopperen for spindelen og hold

den stoppet (1.).

 Med tappnøkkelen løsnes spennmutte-

ren mot klokkens retning fra spindelen og tas av (2.).

 Legg slipeskiven inn riktig.

 Skruen (b) skrues så fast at

spennspaken såvidt kan spennes fast med hånden.

 Skru spennspaken fast igjen.  For skilling må det brukes en spesiell

vernehette for hurtigspenning.

 Skru spennmutteren på spindelen med

anslaget opp.

 Trykk spindellåsen og hold den trykketn.  Fest fast spennmutteren med

tappnøkkelen.

 Stikk støpselet inn i stikkontakten.  Slå på vinkelsliperen med bryteren

(uten å låse den fast) og la vinkelsliperen gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner.

 Slå vinkelsliperen av.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Arbeidstips

HENVISNING Etter utkopling går slipeverktøyet etter i kort tid.

Skrubbsliping

ADVARSEL! Bruk aldri skilleskiver til skrubbsliping.

– Bruk skråvinkel 20–40º for best sliping. – Bevege vinkelsliperen fram og tilbake

med middels trykk. Dermed blir arbeidsstykket ikke for varmt og det oppstår ingen misfarginger; Det oppstår heller ingen riller.

Skillesliping

ADVARSEL! For skillesliping må det brukes en spesiell vernehette for skillesliping.

– Ikke trykk, ikke klem, ikke oscillere. – Tilpass framdriften til det arbeidsstykket

som skal bearbeides; jo hardere, desto langsommere må det arbeides.

– Vinkelsliperen må alltid arbeide i motløp.

Ellers oppstår det fare for at den springer

ukontrollert ut av rillen. Videre informasjoner om produktene finnes under www.flex-tools.com.

Vedlikehold og pleie

ADVARSEL! Før alle arbeider med vinkelsliperen må strømkabelen trekkes ut.

Rengjøring

ADVARSEL! Ved bearbeiding av metaller kan det ved ekstrem innsats avleires ledende støv på innsiden av kapslingen. Dette kan ha innvirkning på beskyttelsesisolasjonen! Maskinen må derfor drives via en feilstrømbryter (utløsningsstrøm 30 mA).

Apparatet og ventilasjonssprekkene må rengjøres regelmessig.

Hvor ofte dette må skje er avhengig av hvor lenge maskinen er i bruk. Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.

Kullbørster

Vinkelsliperen er utstyrt med utkoplingskull. Når slitasjegrensen til utkoplingskullene er nådd, blir vinkelsliperen automatisk slått av.

HENVISNING For utskifting må det kun brukes originaldeler fra produsenten. Ved bruk av andre fabrikater, gjelder ikke garantien fra produsentens side.

Igjennom luftinntaksåpningen bak kan kullfyret kontrolleres under bruken. Ved sterkt kullfyr, må vinkelsliperen slås av. Vinkelsliperen må leveres inn på et kundeservice verksted som er autorisert av produsenten.

Drevet

HENVISNING Skruen på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.

Reparasjoner

Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Klaus Peter Weinper

Head of Quality Department (QD)

Eckhard Rhle

Manager Research & Development (R & D)

Reservedeler og tilbehør

Videre tilbehør, særlig slipeverktøy finnes i katalogen til produsenten.

Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Henvisninger om skroting

ADVARSEL! Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.

Kun for EU-land Ikke kast elektrisk verktøy i bosset.

I henhold til det europeiske direktivet 2012/19/EF om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljø-vennlig måte.

HENVISNING Faghandelen vil gi deg informasjon om avhendingsmåter.

-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at de punkter som er beskrevet under „Tekniske data“ stemmer overens med følgende normer eller normative dokumenter:

EN 60745 i henhold til bestemmelsene i direktivene 2014/30/EF, 2006/42/EF, 2011/65/EF.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.

16.06.2016; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Innehåll

Teckenförklaring . . . . . . . . . . . . . . . . . . 99

Tecken på maskinen . . . . . . . . . . . . . . . 99

Tekniska data . . . . . . . . . . . . . . . . . . . 103

Översikt . . . . . . . . . . . . . . . . . . . . . . . . 104

För din säkerhet . . . . . . . . . . . . . . . . . . 99

Buller och vibration . . . . . . . . . . . . . . . 102

Bruksanvisning . . . . . . . . . . . . . . . . . . 103

Underhåll . . . . . . . . . . . . . . . . . . . . . . . 107

Skrotning och avfallshantering . . . . . . 108

-Försäkran om överensstämmelse . 108

Ansvar . . . . . . . . . . . . . . . . . . . . . . . . . 108

Teckenförklaring

VARNING! Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG! Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS Hänvisar till tips och viktig information.

Tecken på maskinen

Läs bruksanvisningen innan maskinen tas bruk!

Använd skyddsglasögon!

Skyddsklass II (fullständigt isolerad)

Skrotningsanvisning för den gamla maskinen (se sida 108)!

För din säkerhet

Läs igenom och beakta:

– –

–

Denna vinkelslipmaskin är konstruerad enligt modern teknik och allmänt erkända säkerhets-tekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Vinkelslipmaskinen får endast användas

– –

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Denna vinkelslipmaskin är avsedd – för användning inom industri och

– för torr slipning och kapning av metall och

– för slipning med tillbehör som anges

Ej tillåtet är t.ex. kedjefrässkivor och sågblad.

Säkerhetsanvisningar

Läs igenom alla säkerhetsanvisningar, instruktioner, illustrationer och specifikationer som medföljer elverktyget. Om dessa inte följs kan elektriska stötar, brand och/eller svåra skador uppstå. Förvara alla säkerhetsanvisningarna på en åtkomlig säker plats.

Gemensamma säkerhetsanvisningar för slipning och kapslipning



VARNING!

föreliggande bruksanvisning, ”Allmänna säkerhetsanvisningar” för elverktyg i det bifogade häftet (nr. 315.915), gällande arbetarskyddsbestämmelser.

för avsett ändamål, i tekniskt felfritt tillstånd.

hantverk,

sten; för kapning är ett speciellt sprängskydd nödvändigt,

in denna bruksanvisning eller rekommenderas av tillverkaren och är godkända för en periferihastighet på 80 m/s.

VARNING!

Detta elverktyg är avsett för användning som slipmaskin och kap-/slipmaskin. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen.

L 3709 -115, L 3709 -125, LE 9-10 125, L 10-10 125, L 801, L 1001

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.



Detta elverktyg är ej lämpligt för slipning med sandpapper, arbete med trådborste och polering. Ej avsedd användning av elverktyget kan förorsaka faror och personskador

 Använd aldrig tillbehör som inte är avsett

och rekommenderat av tillverkaren speciellt för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

 Insatsverktygets tillåtna varvtal måste

vara minst så högt som elverktygets angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.

 Insatsverktygets ytterdiameter och tjock-

lek måste motsvara elverktygets angivna mått. Felaktigt uppmätta insatsverktyg kan inte skärmas eller kontrolleras tillräckligt.



Insatsverktyg med gänginsats måste passa exakt till slipspindelns gänga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter. Insatsverktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.

 Använd aldrig skadade insatsverktyg.

Kontrollera före varje användning insatsverktygen som t.ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Kontrollera att elverktyget eller insatsverktyget ej tagit skada om det fallit ner eller använd ett oskadat insatsverktyg. När insatsverktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande insatsverktygets plan och låta maskinen gå en minut med högsta varvtal. Skadade insatsverktyg bryts oftast redan under denna testtid.

 Använd personlig skyddsutrustning.

Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon.

Använd vid behov dammfiltermask, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygandefrämmande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

 Se till att andra personer håller tillräckligt

avstånd till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Brottstycken från arbetsstycket eller avbrutna insatsverktyg kan flyga omkring och förorsaka personskador även utanför det direkta arbetsområdet.

 Håll maskinen under arbete endast

i de isolerade greppytorna om insatsverktyget kan träffa dolda strömledningar eller den egna nätkabeln. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

 Håll nätkabeln på avstånd från roterande

insatsverktyg. Om du tappar kontrollen över maskinen, kan nätkabeln kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.

 Lägg aldrig ifrån dig elverktyget förrän

insatsverktyget står helt stilla. Det roterande insatsverktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över elverktyget.

 Låt aldrig elverktyget vara igång

när det bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande insatsverktyget och insatsverktyget kan borra in sig i din kropp.

 Rengör elverktygets ventilationsspringor

regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.

 Använd ej elverktyget i närheten

av brännbart material. Gnistor kan tända dessa material.

100

Flex L 3709-115, L 3709-125, LE 9-10 125, L 10-10 125, L 801 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
