User Guide

USA / CANADA

FLAVIA® Creation 400

Page 3

Page 4

USA

INSTALLATION DU PRÉPAR ATEUR DE BOISSONS FLAVIA®

• Dimensions du préparateur de boissons

Hauteur - 432 mm Largeur - 252 mm Profondeur - 517mm Prévoir au moins 60 mm d’espace libre derrière le préparateur de boissons pour le raccorder à la

conduite d’eau principale.

• Alimentation électrique

L’alimentation électrique doit être prête pour que nous puissions installer rapidement et efficacement le nouvel appareil.

• Appareils raccordés à la conduite d’eau principale

Un appareil raccordé directement requiert l'eau potable de la conduite d’eau principale par un robinet de bronze avec une sortie de compression de 15 mm ou un robinet de bronze avec une sortie mâle BSP de 3/4 ".

N'utiliser que de l'eau de la conduite d’eau

• Installation SVP communiquer avec le service à la clientèle pour faire installer

votre préparateur de boissons

•

En cas de doute à propos de toute exigenxe d’installation, consulter un électricien et/ou un plombier.

Note

•

N'utiliser pas l'eau qui provient d'un adoucisseur.

•

La pression de l'eau doit être entre un maximum de 7 bar (100 psi) et un minimum de 1 bar (14.5 psi)

Note

•

N’utiliser jamais de pâte à joints sur la conduite d’eau raccordée à l’appareil car cela altérerait le goût des boissons. Utiliser plutôt un ruban PTFE.

•

N’installer pas l’alimentation en eau au-dessus de la prise d'alimentation électrique.

•

Un tuyau flexible de 2 m de long est fourni avec votre appareil

Note

Le client doit fournir une alimentation électrique commutée qui convient aux exigences d’isolation du matériel électrique.

Un circuit de 15 ampères requiert une prise commutée de 15 ampères ou un isolateur verrouillable. Un circuit de 25 ampères nécessite un sectionneur verrouillable.

Utiliser seulement une alimentation électrique monophasée de 110 volts c.a. Utiliser un seul appareil par prise de courant.

Un cordon d’alimentation de 2 mètres de long est fourni vec l’appareil.

CONTENTS

Safety Precautions Drinks Station Layout Setting up your FLAVIA® Drinks Station Preparing a FLAVIA® Drink Daily care of your FLAVIA® Drinks Station Weekly care of your FLAVIA® Drinks Station Draining Drinks Station Beverage/Drink Options – Troubleshooting Safety & Installation Guidelines

1 2 2, 3 4 5 6 6 7

8,9 10,11

PAGE

Page 5

SAFETY PRECAUTIONS

In order to prevent harm or injury to those using the appliance or to any other persons and/or property, please be sure to read the following safety instructions.

GENERAL USE

ELECTRICAL SUPPLY AND CORD

Place out of the reach of children. Children and persons unfamiliar with the equipment should only use it under supervision. Not observing these precautions may cause burns, electric shock and other

injury.

Never place outside. This system is for indoor use only. Never attempt to change the specification or modify systems in any way. Any attempt to do so may

result in fire or injury. If in need of assistance, please contact your Customer Service Officer.

Ensure access to the rear of the system can be achieved easily to allow isolation of the electrical and water supply.

Under no circumstances should you attempt to perform any servicing or repairs on this system.

Inexperienced persons may cause injury or malfunction. Always call your Customer Service Office or Service Agent.

Do not immerse in water. Only clean specified areas. Supervise if any children, aged or infirm persons are using the system. Never use without placing a cup under the water outlet. Hot water may get caught in the lid and drip

tray causing burns.

Keep upright for transportation and storage.

Never do anything that might cause damage to the cord or plug, (such as modify them, place hot or heavy objects on them, bend them, stretch them, or twist them). If the appliance is used when damaged,

electrical short circuit or fire may result. If in need of repair please contact your local FLAVIA® Customer Service Officer.

Clean the plug from dust regularly. A build-up of dust on the plug will attract condensation, which could cause cable damage resulting in fire. Remove the plug and clean with a cloth.

The appliance must be earthed. Failure to do so may result in electric shock. Make sure the plug is correctly inserted in the power socket. An unsafe plug may cause electric shock

or generate heat resulting in fire. Do not use a damaged plug or loose power socket. 120V socket must not be used with other appliances. When used alongside other appliances, heat

generated may result in fire. Never plug or unplug the appliance with wet hands. This may result in electric shock.

• Cet appareil a été testé par impulsion avant son départ de l'usine. Des tests par impulsion

répétés peuvent endommager l'isolation.

• Cet appareil contient des circuits électroniques. D'autres tests disponibles sur les appareils

d'essai portatifs sont : Essai de charge, essai de courant de fuite de la mise à terre et essai de sortie. Ces tests ne sont pas requis.

DIRECTIVES POUR LA SÉCURITÉ ET L'INSTALLATION

Chez FLAVIA®Beverage Systems, nous nous sommes engagés à assurer la sécurité dans tous les aspects de notre conception de produit, de la fabrication, de l'installation et du service.

APPROBATIONS DE L'APPAREIL

AVIS IMPORTANTS

CONNEXION ÉLECTRIQUE

AVERTISSEMENTS ET CONSEILS

Cet appareil a été conçu et fabriqué selon la législation américaine concernant la sécurité et la compatibilité électromagnétique (EMC).

Ces avertissements sont émis pour des raisons de sécurité. SVP les lire avec attention et assurez-vous que tous ceux qui entretiennent et chargent cet appareil les lisent aussi.

• Cet appareil est destiné à un usage intérieur seulement. Ne jamais le mettre dehors

• Il est dangereux de changer les spécifications ou de modifier l'appareil de quelque façon

• Assurez-vous que l'arrière de l'appareil est accessible facilement pour permettre un dégagement entre

l'alimentation électrique et celle de l'eau

• Vous ne devez en aucun temps, essayer de réparer cet appareil. Les personnes inexpérimentées

peuvent causer des blessures ou des mauvais fonctionnements Toujours communiquer avec votre représentant du service à la clientèle

• Ne pas immerger l'appareil dans l'eau

• Nettoyer seulement les endroits indiqués

• Une supervision doit être exercée si l'appareil doit être utilisé pas des jeunes enfants, des personnes

âgées ou infirmes

• Cet appareil contient des circuits électroniques. Ne pas le tester par impulsion d'alimentation.

• Cet appareil doit être localisé dans un endroit ayant une température ambiante de + 5 °C à + 30 °C

•

NE PAS TESTER CET ÉQUIPMENT PAR IMPULSION

• Si la fiche est endommagée, elle devrait être débranchée, enlevée et jetée de façon appropriée.

NE JAMAIS RÉUTILISER.

• Si le cordon de branchement ou la fiche sont endommagés, n'essayer pas de les remplacer ;

communiquer avec votre représentant du service à la clientèle. Ce remplacement requiert des outils spéciaux.

• Ne jamais tenter d'insérer une fiche coupée dans une prise de courant. Ceci peut causer un

choc électrique.

Note

CAN

Page 6

USA

DÉPANNAGE

Aucun message affiché

Le message “APPELER RÉPARATEUR” clignote

Le préparateur de boissons a été éteint à l'arrière.

Le préparateur de boissons est débranché

• “DÉLAI PORTE”

• “DÉLAI D’INJECTION”

• “DÉLAI D’ÉJECTION”

• ‘DÉLAI RÉSERVOIR REMPLISSIGE’

• ‘LE BOUTON EST ENFONCER’

• ‘SÉLECTIONNER LE MODE DE

PAIEMENT’

Réinsérer la fiche dans la prise et l’allumer à la prise

Sélectionner menu opérateur (Réf page 2/3). Alors appuyer le menu sortie pour re dé marrer

Si le problème persiste, communiquer avec le service à la clientèle.

Si le Préparteur de boissons et conçu pour le remplissage manual changer le menu ‘Remplissage d’eau’ Réf 2/3) Si le problème persiste, communiquer avec le service à la clientèle.

Appuyer surtours les boutons pour vérifier le movement.

Le menu distribution gratuite est programmé hors de marche. Sélectionner menu opérateur Réf page 2/3. Appuyer éditer pour permettre distribution gratuite.

PROBLÈME CAUSE SOLUTION

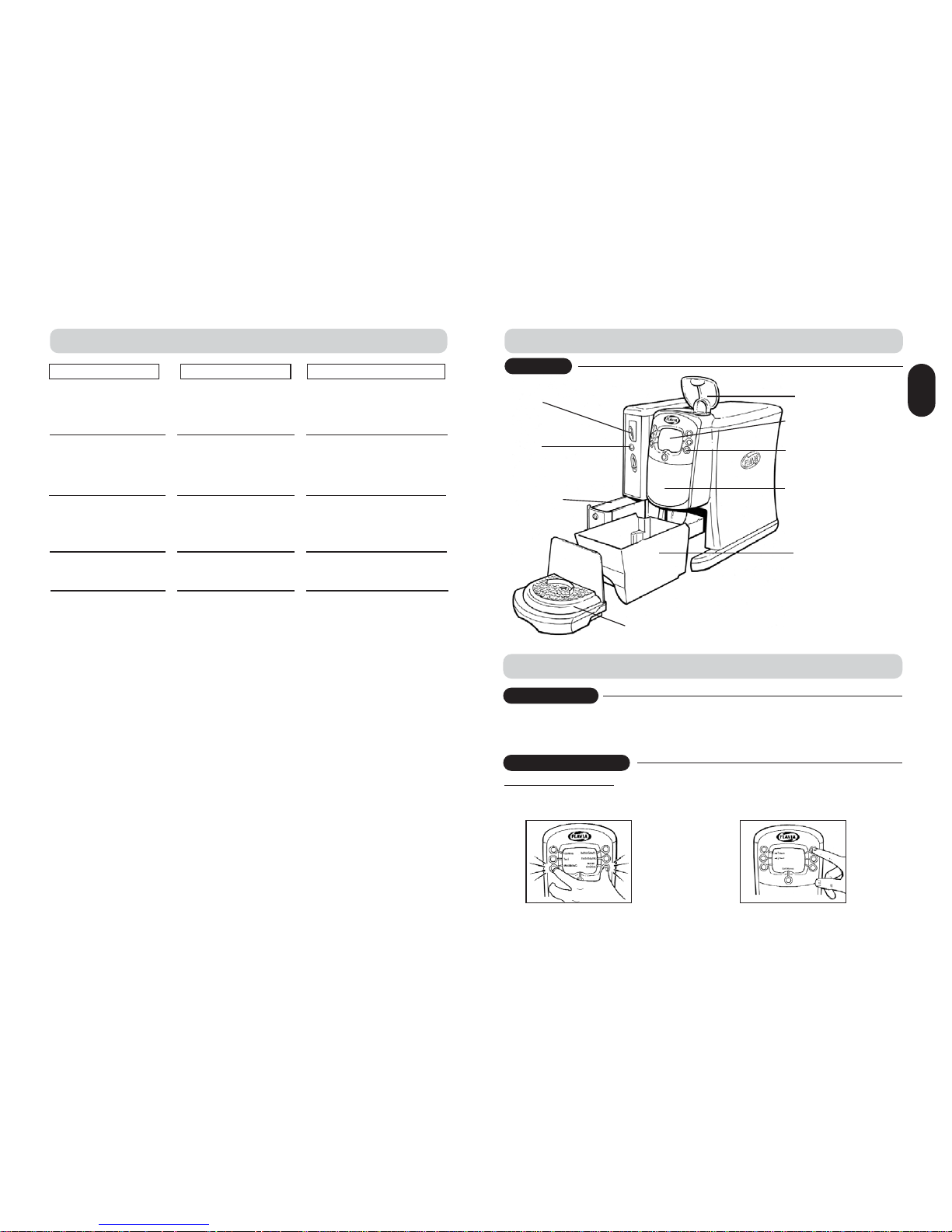

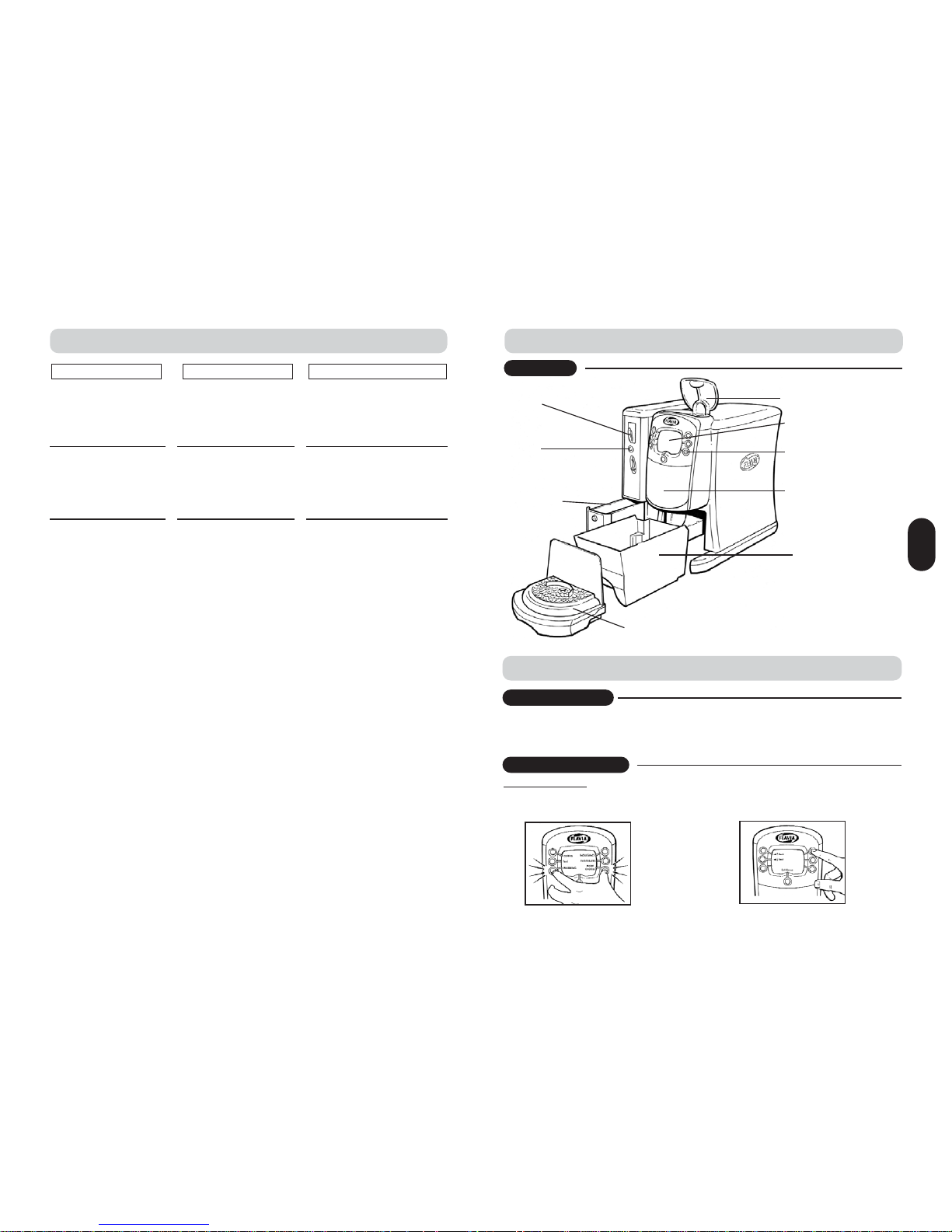

DRINKS STATION LAYOUT

EXTERIOR

Instructional Panel Drink Selection

Buttons

Filterpack door

Filler lid (Unplumbed Only)

Filterpack Bin / Filterpack funnel if on FLAVIA® Base Cabinet

Coin Refund button

Coin Entry Slot

Cash box (Pay Option Only)

Drip tray

ENTER OPERATOR MENU

1. Push bottom left and right buttons together (Ref. A)

2. Push top right button 4 times (Ref. B)

3. Operator menu (Ref. C)

SETTING UP YOUR DRINKS STATION

SWITCHING ON

FILLING WITH WAT ER

1. Plug your FLAVIA® drinks station in

2. Switch on using ON/OF F switch at back

(Ref. A)

(Ref. B)

Page 7

La corbeille du sachet filtre est pleine

La corbeille n'a pas été remise correctement

La corbeille du sachet filtre a débordé

Le préparateur de boissons doit être rempli

L'eau est chauffée

Le ramasse-gouttes a peut-être débordé.

Mauvaise hauteur du porte-tasse

La porte de la corbeille à sachets filtres n'est pas à sa place ou la porte du préparateur de boissons n'est pas fermée

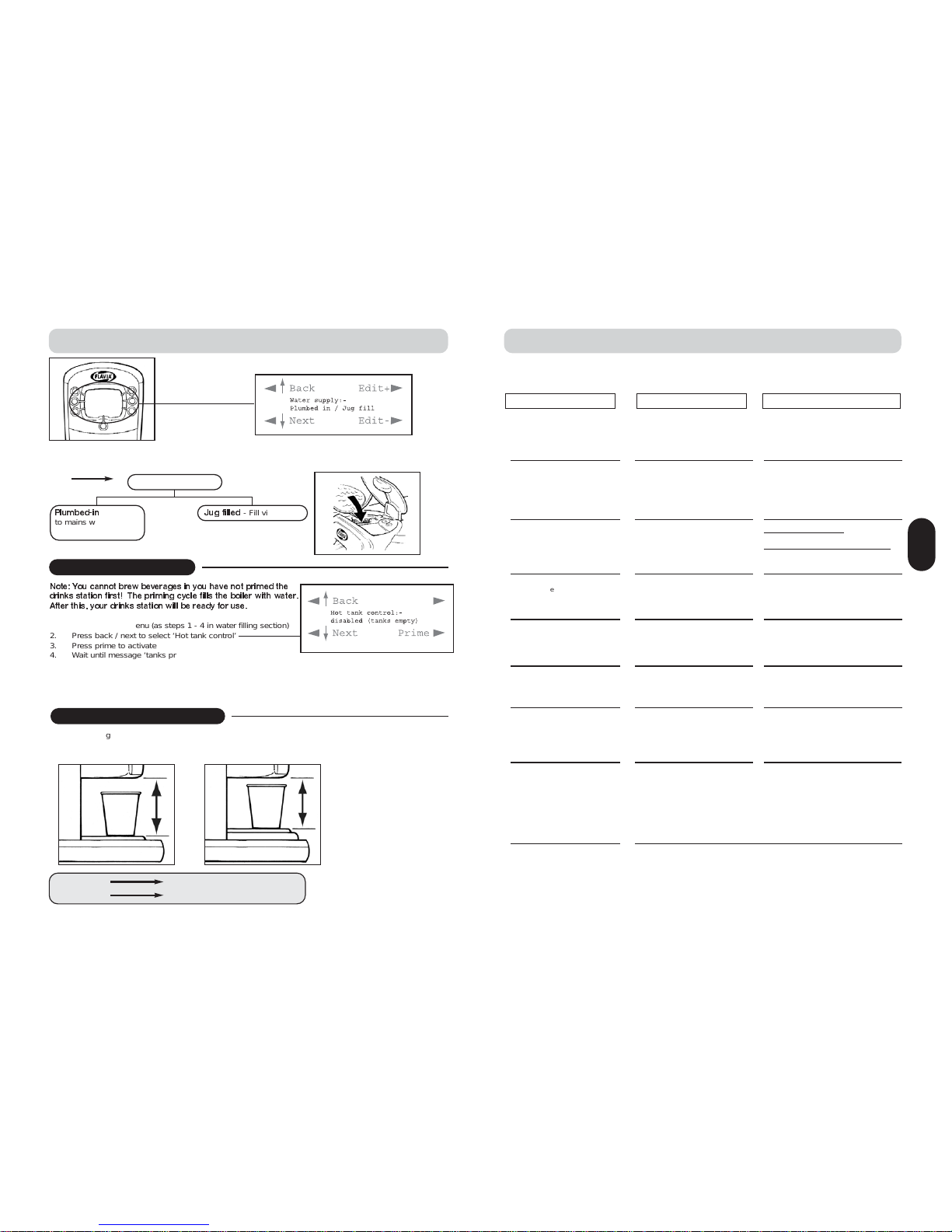

PRIMING (INSTALL ONLY)

Fill with water

Jug filled

- Fill via filler lid

Plumbed-in

- Connect

to mains water at back

of machine

SELECTING YOUR CUP STAND

Low Level : for cups between 3.7” and 4” tall High Level : for cups up to 3.3” tall

Il est peu probable que des difficultés se produisent compte tenu de la conception sophistiquée de notre préparateur de boissons FLAVIA®. Cependant, en cas de défaut, l’utilisateur peut redresser la situation lui-même dans la plupart des cas.

Le message “VIDER LA CORBEILLE” clignote

Le message “VÈRIFIER LA CORBEILLE” clignote

Le message “METTRE DE L’EAU” clignote

Le message « L’EAU CHAUFFE

clignote

Déversement autour du préparateur de boissons

Les tasses ne font pas

La porte du sachet filtre ne ferme pas

Choosing the right cup stand will mean your Drinks Station stays cleaner for longer – the closer the rim of the cup is to the bottom of the filterpack door, the cleaner your drinks station will be. Two cup stands are supplied. Please fit the appropriate cup stand as follows:

Note: You cannot brew beverages in you have not primed the drinks station first! The priming cycle fills the boiler with water. After this, your drinks station will be ready for use.

1. Enter Operator menu (as steps 1 - 4 in water filling section)

2. Press back / next to select ‘Hot tank control’

3. Press prime to activate

4. Wait until message ‘tanks primed’ appears

5. Press Exit menus Once water is added, the display will read “WATER HEATING” Your drinks station is now ready for use.

4. Press back / next to select ‘water supply’

5. Select plumbed-in or jug filled by pressing Edit + / -

6. Press Exit menus

SETTING UP YOUR DRINKS STATION

(Ref. C)

DÉPANNAGE

Retirer et vider la corbeille à sachet filtre. Nettoyer la corbeille si nécessaire. Replacer la corbeille

Assurez-vous que la corbeille est replacée bien

Suiver la procédure sous « Vider la corbeille ». Si le message persiste, communiquer avec votre représentant du Service à la clientèle.

REMPLISSAGE MANUEL Réf page 2 /3 ALIMENTÉE PAR LA CONDUITE D’EAU Vérifier si l'alimentation d'eau est ouverte, si le tuyau n'est pas plié et si le commutateur

Si le message persiste plus de 20 minutes, éteindre le préparateur de boissons et communiquer avec votre représentant du service à la clientèle.

Enlever et vider le ramasse-gouttes. Replacer le ramasse-gouttes et le support à tasses soigneusement. Replacer.

Deux porte-tasse sont fournis avec le préparateur de boissons

Enlever et replacer la porte de la corbeille à sachets filtres (pour les détails, vérifier sous Entretien hebdomadaire - Nettoyage de la porte de la corbeille à sachets filtres).

PROBLÈME CAUSE SOLUTION

CAN

Page 8

USA

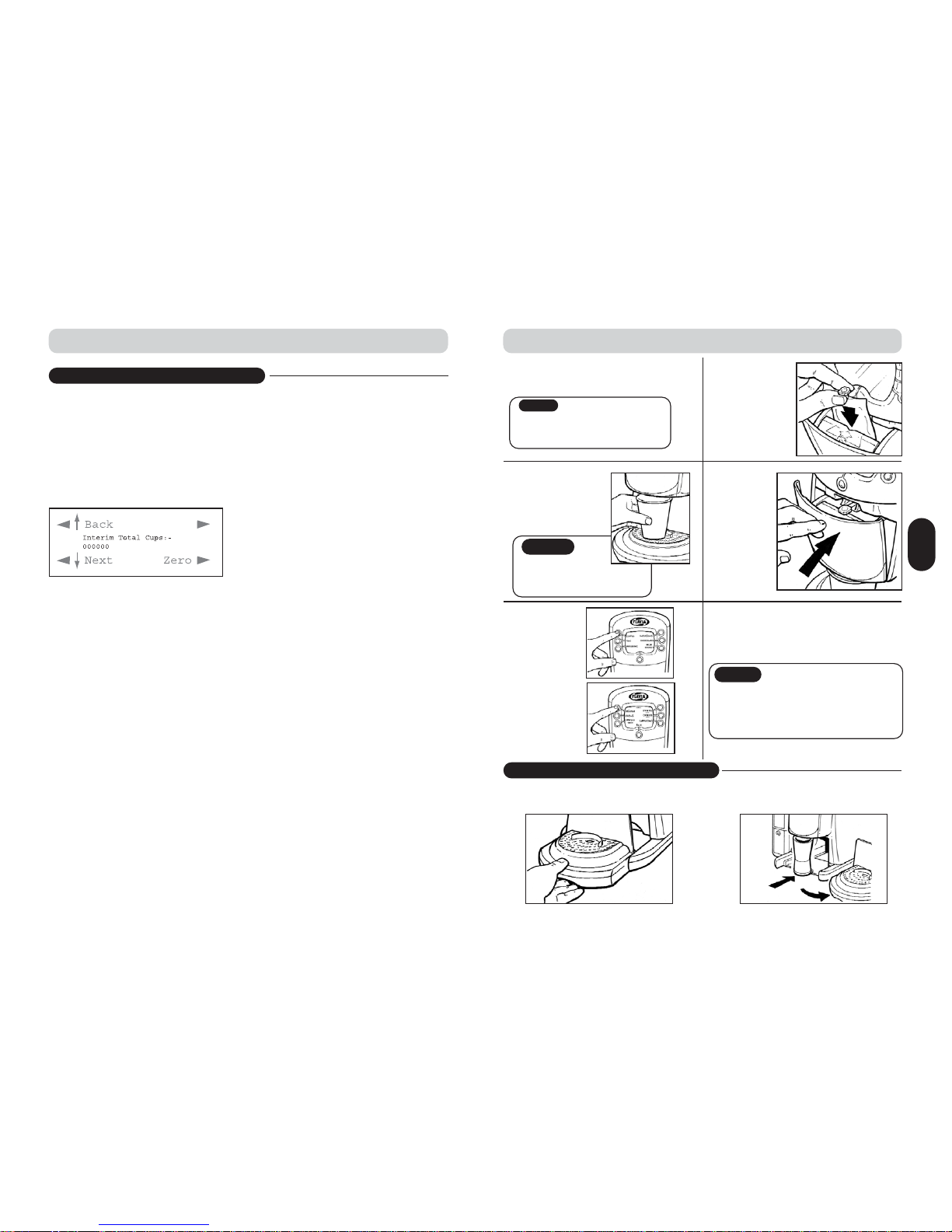

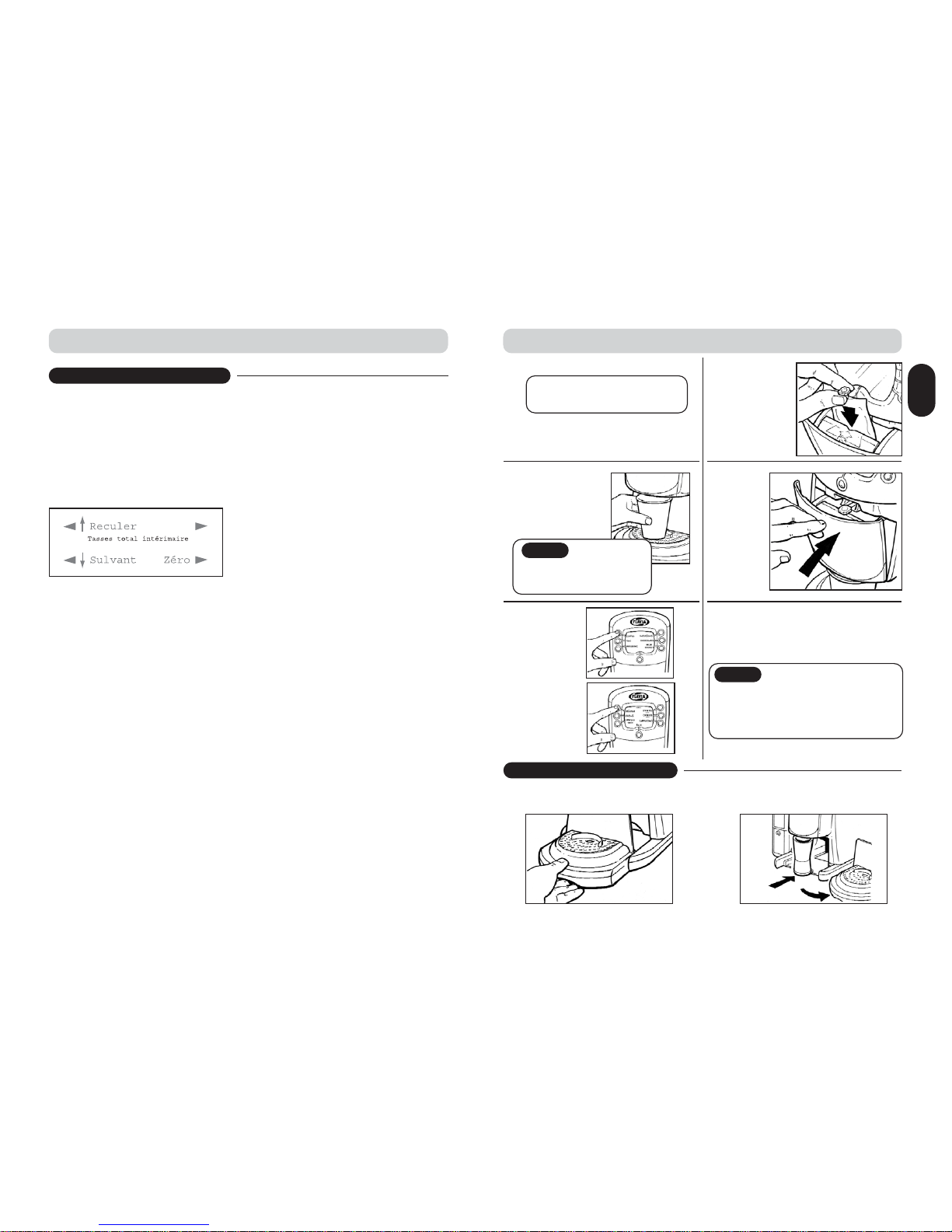

PREPARING A BEVERAGE/DRINK

Insert coins (pay option only)

Place cup centrally on cup stand and push back

•

No change is given. “Insert coins” will stop flashing once money is sufficient

Notice

•

For 2-pack drinks follow screen prompt and repeat stages 4, 5 6.

Select catagory

Select drink

Insert filterpack

• To vend your drink into a large mug

• Remove drip tray

• Place your mug and follow steps 3 to 6 as normal

Your drink will now be freshly filtered /brewed into your cup

Close door

LARGE/TRAVEL MUG FACILITY

Caution

•

Please be aware that the minimum cup size to avoid overflow is 11oz US

OPTIONS DE BREUVAGES ET DE BOISSONS

VÉRIFICATION DE LA PERCEPTION

1. Sélectionner menu opérateur

2. Répéter les étapes 1-4 dans la section ‘remplissage d’eau’ (Réf. page 2/3)

3. L’affichage Se lira ‘Tasses total intérimaire’

4. Appuyer sur ‘Suivant’ L’affichage se lira ‘Total de tasses’

5. Appuyer sur ‘Suivant’ L’affichage se lira ‘2-sachet tasses gratuites’

6. Appuyer sur ‘Suivant’ L’affichage se lira ‘1-sachet tasses gratuites’

7. Appuyer sur ‘Suivant’ L’affichage se lira ‘Distribution d’eau chaud’

8. Appuyer sur ‘Suivant’ L’affichage se lira ‘Total de sachet’

7. Appuyer sur ‘Suivant’ L’affichage se lira ‘Sachet total intérimaire’ Ceci peut être remis à zéro.

8. Appuyer sur ‘Suivant’ L’affichage se lira ‘Tasses total intérimaire’ Ceci peut être remis à zéro.

Page 9

CAN

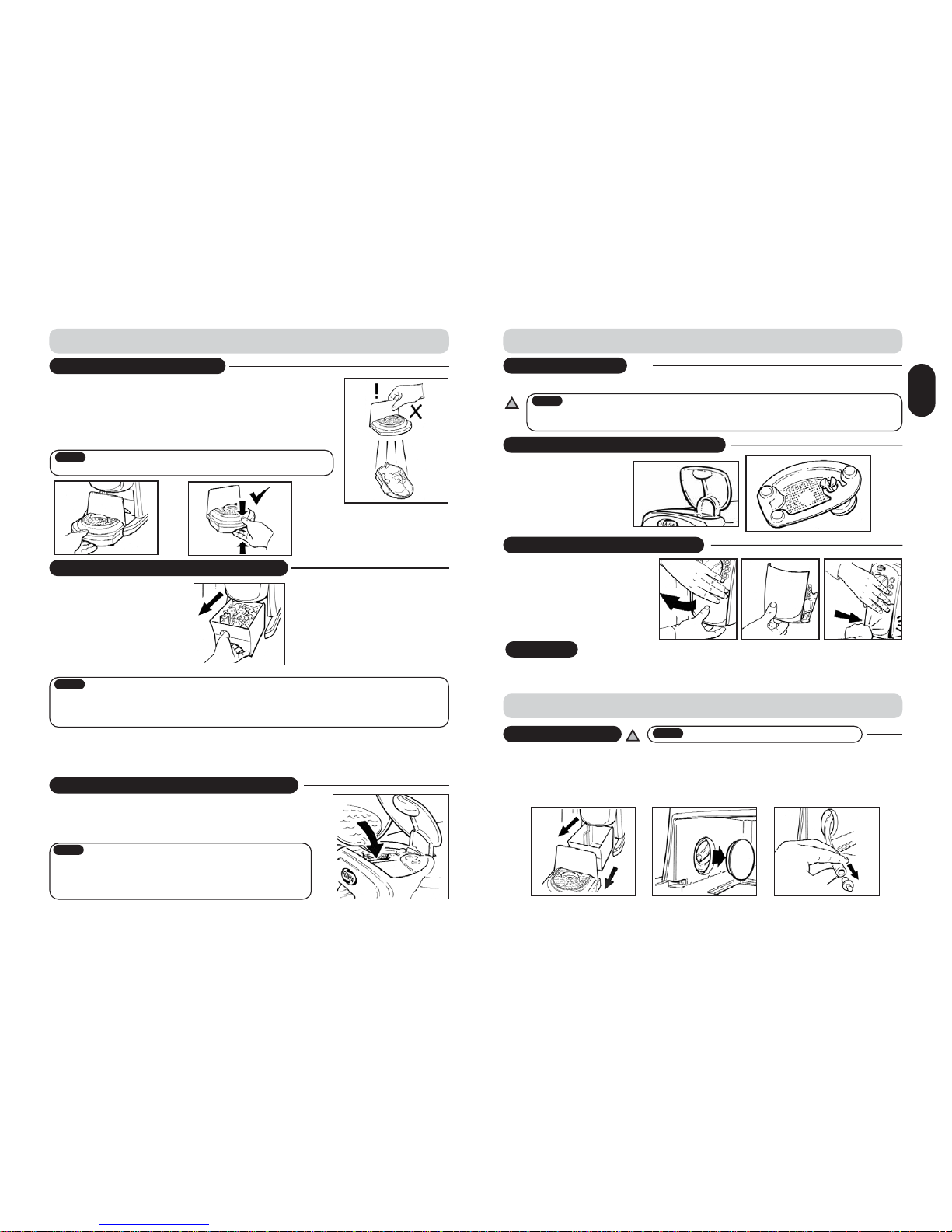

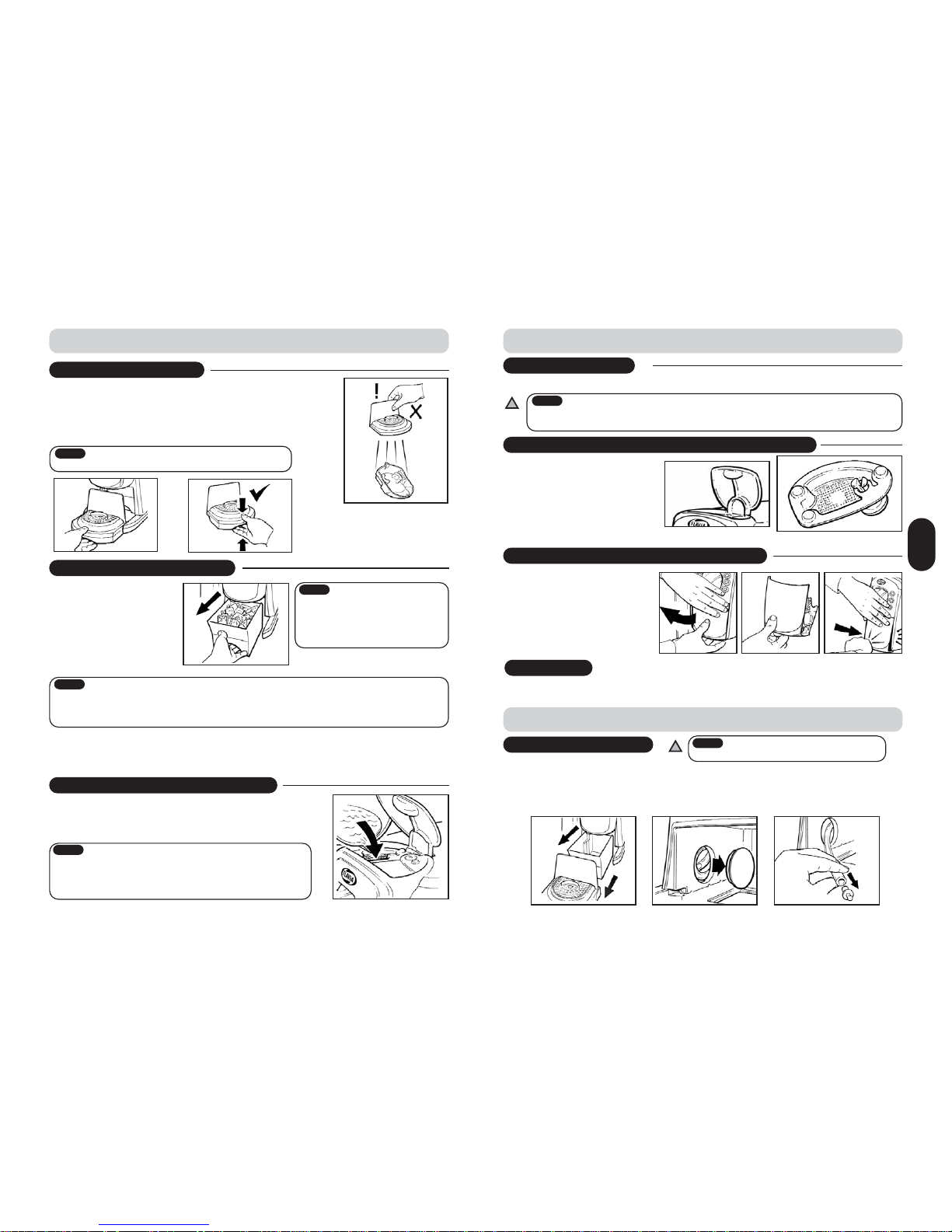

DAILY CARE

EMPTYING THE DRIP TRAY

1. Remove drip tray

2. Pull bin forward

3. Empty filterpack bin

4. Clean bin in warm, soapy water

5. Replace bin

6. Replace drip tray

REFILLING WITH WATER (Manual fill only)

1. Lift the filler lid

2. Fill with water

3. Maximum fill level is reached when the float pops up

4. Close the filler flap

EMPTYING THE FILTERPACK BIN

1. Lift out and empty drip tray

2. Separate drip tray and cup stand

3. Clean them in warm soapy water, wipe area left by drip tray

4. Reassemble and replace carefully

WARNING - HANDLE DRIP TRAY AS REF. A

•

The Drinks Station does not tell you when the drip tray

is full so make sure you check it regularly

Notice

•

If filterpack bin fills right up, the “check bin” message will be displayed

•

If your FLAVIA® drinks station is on a base unit, the “check bin” message will not be displayed

•

Take care not to overfill tank

•

If tank runs out before water is refilled, the display will read “ADD WATER”

• Fluid warning

• The act of removing the bin, resets

the bin counter - Always empty the bin if removed

Ref. A

NETTOYAGE GÉNÉRAL

NETTOYAGE DE L’ENTONNOIR DE REMPLISSAGE D’EAU

NETTOYAGE DE LA PORTE DU SACHET FILT RE

EAU FROIDE SEULEMENT

DÉSINFECTER

ENTRETIEN HEBDOMADAIRE

VIDANGER VOTRE PRÉPAR ATEUR DE BOISSONS

Utiliser un linge humide pour essuyer les surfaces extérieures et les endroits qui sont exposés à l’intérieur.

•

N’utiliser pas de détergents forts. Prendre soin de ne pas laisser d’eau savonneuse pénétrer dans le réservoir d’eau car le goût des boissons en sera altéré

Note

•

Assurez-vous que le préparateur de

boissons soit éteint

Note

1. Retier le filtre de remplissage

2. Soulever le couvercle de remplissage

3. Les nettoyer

4. Les rincer abondamment et prendre soin de ne pas laisser d’eau savonneuse pénétrer dans le réservoir

5. Les remettre en place

6. Fermer le couvercle de remplissage

1. Tenir le bas de la porte du sachet filtre

2. Tirer le bas vers vous d’un coup sec.

3. Nettoyer dans de l’eau chaude savonneuse

4. Essuyer les côtés de l’endroit où se trouvait la porte

5. Replacer la porte le haut en premier

6. Appuyer sur le bas de la porte jusqu’à ce que vous entendiez un déclic

1. Retirer le ramasse-gouttes et la corbeille vers vous.

2. Retirer le bouchon. ATTENTION : L’EAU PEUT ÊTRE CHAUDE

3. Laisser toute l’eau,

4. Replacer complètement le bouchon

5. Remettre le tube de vidange en place

•

Après le nettoyage, désinfecter les surfaces à l’aide d’un linge ou d’une solution antibactérienne non chlorée.

•

Éviter d’employer des produits parfumés car ceci peut altérer le goût des boissons.

Page 10

USA

GENERAL CLEANING

CLEANING THE WATER FILLER FUNNEL

CLEANING THE FILTERPACK DOOR

COLD WATER ONLY

SANITISING

WEEKLY CARE

DRAINING YOUR DRINKS STATION

Use a damp cloth to wipe the outside surfaces and the areas that are exposed inside.

•

Do not use strong detergents and take care not to get soapy water into the water tank as this will affect the drink taste

Notice

•

Make sure Drinks Station is turned off

Notice

1. Open filler lid

2. Remove filler funnel assembly

3. Clean them

4. Rinse thoroughly (so no soap gets into tank)

5. Replace

6. Close the filler flap

1. Grip bottom of filterpack door

2. Pull sharply from bottom towards you

3. Wash in warm soapy water and rinse thouroughly

4. Wipe sides of area where door was

5. Replace door – Top first

6. Push bottom of door until you hear a ‘CLICK’

1. Remove drip tray and bin

2. Remove bung. CAUTION – WATER MAYBE HOT

3. Allow all water to drain out

4. Replace bung fully

5. Clip drain tube back into place

•

After cleaning, sanitise surfaces with a non-chlorine based anti-bacterial wipe or solution.

•

Avoid scented products, as this will effect the drink taste.

ENTRETIEN QUOTIDIEN

VIDER LE RAMASSE-GOUTTES

1. Retirer le ramasse-gouttes

2. Tirer la corbeille vers vous

3. Vider la corbeille à sachets filtres

4. Les nettoyer dans de l’eau chaude savonneuse

5. Les remonter et les replacer doucement

REMPLISSAGE D’EAU MANUEL SEULEMENT

1. Soulever le couvercle de remplissage

2. Remplir jusqu’à ce que l’indicateur du niveau montre plein

VIDER LA CORBEILLE À SACHETS FILTRES

1. Sorter et vider le ramasse-gouttes

2. Séparer le ramasse-gouttes du porte-tasse

3. Les nettoyer avec de l’eau chaude savonneuse et essuyer l’endroit où se trouvait le ramasse-gouttes

4. Les remonter et les replacer doucement

ATTENTION - RETIRER LE RAMASSE-GOUTLES (RÉF. A)

•

Le préparateur de boissons n’indiquera pas quand le ramasse-

gouttes sera plein, alors assurez-vous de le vérifier de façon régulière

Note

•

Si la corbeille à sachets filtres se remplit, le message « VÉRIFIER LA CORBEILLE» sera affiché

•

Si votre préparateur de boissons FLAVIA® est installé sur une armoire de base, le message « VÉRIFIER LA CORBEILLE » ne sera pas affiché

•

Prendre soin de ne pas trop remplir le réservoir

•

Si le réservoir se vide avant que de l’eau y soit rajouté, l’affichage se lira « METTRE DE L’EAU

Réf. A

Page 11

CAN

BEVERAGE/DRINK OPTIONS

COLLECTING AUDITS (FREE BREWER)

1. Enter ‘Operator Menu’

2. As steps 1 - 4 in ‘Filling with Water’ section on pages 2 / 3

3. Display will say ‘Interim Total Cups’

4. Press ‘Next’ Display will say ‘Total Cups’

5. Press ‘Next’ Display will say ‘Free 2-pack Cups’

6. Press ‘Next’ Display will say ‘Free 1-pack Cups’

7. Press ‘Next’ Display will say ‘Hot Water Vends’

8. Press ‘Next’ Display will say ‘Total Packs’

7. Press ‘Next’ Display will say ‘Interim Total Packs’ This can be set to zero

8. Press ‘Next’ Display will say ‘Interim Total Cups’ This can be set to zero

•

L’appareil ne rend pas la monnaie. « Insérer les pièces » arrêtera de clignoter

une fois que la somme suffisante a été introduite

Note

Attention

•

Veuillez prendre note que la grandeur de tasse minimum dans le but d’éviter un trop-plein est de 320ml

PRÉPARATION DES BREUVAGES ET DES BOISSONS

Insérer les pièces (option Payant seulement)

Placer la tasse sur le portetasse et pousser vers l’arrière

Note

•

Pour boissons à deux sachetsfiltres suivre les messages à l’écran et répéter les étapes 4,5 et 6

Sélectionner catégorie la boisson

Sélectionner boisson

Insérer le sachet filtre

• Pour vendre votre boisson dans une grande tasse

• Retirer le ramasse-gouttes et le porte-tasse

• Placer votre grande tasse et suivre les étapes de 3 à 6 comme à l’habitude

Votre boisson sera fraîchement infusée dans votre tasse

Fermer la porte

INSTALLATIONS POUR GRANDE TASSE

Page 12

USA

TROUBLESHOOTING

The sophisticated design of your FLAVIA® Drinks Station makes it very unlikely that anything will go wrong. However, if faults do develop, you can resolve many of them yourself.

“EMPTY BIN” message flashes

“CHECK BIN” message flashes

“ADD WATER” message flashes

“WATER HEATING” message flashes

Spillage around the Drinks Station

Cups do not fit

Filterpack door will not close

Filterpack bin is full

Bin has not been returned properly

Drinks Station needs to be filled

The water is heating

The drip tray may have overflowed.

Wrong height cup stand

Filterpack door not returned properly or Drinks Station door not shut

Pull out and empty the filterpack bin. Clean bin if necessary. Replace bin,

Make sure filterpack bin is returned If message still stays on, contact

your Customer Service Officer.

MANUAL FILL Ref. pages 2 / 3

PLUMBED FILL Check water supply is turned on, and that delivery pipe is not kinked. Ref. pages 2 / 3

If message stays on for more than 20 minutes, please switch off Drinks Station and call your Customer Service Officer.

Remove and empty the drip tray. Re-assemble the drip tray. Replace.

Two cup stands are provided with the Drinks Station. Ref. page 3

Remove and replace filterpack door (check under Weekly Care – Cleaning Filterpack door for how to do this).

PROBLEM REASON SOLUTION

AMORÇAGE (INSTALLATION SEULEMENT)

Remplissage d’eau

Remplissage manuel

Reccordé á la conduite

a éau principale

CHOISIR VOTRE PORTE-TASSE

Hauteur basse : pour les tasses entre 94 mm et 101mm de haut Hauteur élevée : pour les tasses jusqu’à 84 mm de haut

Le fait de choisir le porte-tasse approprié gardera votre préparateur de boissons plus propre plus longtemps. Plus le bord de la tasse est proche du bas de la porte à sachets filtres, plus propre sera votre préparateur de boissons. Deux porte-tasse sont fournis avec l’appareil. Le porte-tasse de hauteur moyenne est déjà installé. SVP, installez le porte-tasse approprié comme suit:

Note: Vous ne pouvez pas infuser une boisson si la machine n’a pas été préalablement amorcée! Le cycle d’amorçage fait en sorte que la bouilloire se remplit d’eau et votre machine est ensuit préte à être utilisée.

1. Menu opérateur. Répéter les étapes 1 - 4 dans la section ‘Remplissage d’eau’

2. Appuyer ‘reculer / sulvant’ et selectionner ‘réservoir chaud commande’

3. Appuyer sur amorçage pour activer.

4. Attendre jus qú a’ce que le message ‘reservoir d’amorçage’ appraisse.

5. Appuyer le menu sortie

Une fois que l’eau est ajoutée, l’affichage se lira ‘L’EAU CHAUFFE’ Le préparateur de boissons est prêt à être utilisé

4. Appuyer reculer/avancer et selectionner ‘approvisionnement d’eau’

5. Sélectionner reccordé / remplissage manuel éditer + / -

6. Appuyer le menu sortie

INSTALLATION DE VOTRE PRÉPARATEUR DE BOISSONS

(Réf. C)

Page 13

CAN

TROUBLESHOOTING

No messages on display

“CALL OPERATOR” message flashes

Drinks Station has been switched off at back

Drinks Station disconnected at socket

• “PACK DOOR TIMEOUT”

• “PACK INJECT TIMEOUT”

• “PACK EJECT TIMEOUT”

• “TANK FILLING TIMEOUT”

• “BUTTON STUCK DOWN”

• “SELECT PAYMENT

SYSTEM”

Put plug back into socket and switch on at socket

If problem recurs, please call your Customer Service Officer.

Enter Operator Menu ref. pages 2/3, then press ‘Exit Menus’ to reset. If problem recurs, please call your Customer Service Officer.

If your drink station is intended to be jug filled, then change the ‘Water Supply’ in ‘Operator Menu’ ref. pages 2/3, if problem recurs, please call your Customer Service Officer.

Press all selection buttons to check movement. If problem recurs, please call your Customer Service Officer.

The ‘Free Vend’ menu is set to ‘Disabled’, Enter ‘Operator Menu’ ref pages 2/3. Press ‘Edit’ to enable ‘Free Vend’. If problem recurs, please call your Customer Service Officer.

PROBLEM REASON SOLUTION

PRÉSENTATION DU PRÉPARATEUR DE BOISSONS

EXTÉRIEUR

Panneau d’instructions

Sélection des boissons Touches

Porte du sachet filtre

Bac de sachets filtres /

Entonnoir à sachets filtres si installé sur une armoire de base FLAVIA®.

Bouton de rejet des pièces

Fente d’introduction des pièces

Porte de la caisse

Ramasse-gouttes

MENU OPÉRATEUR

1. Appuyer simultanément sur les boutons de sélection en bas de gauche et de droite. (Réf. A)

2. Appuyer sur le bouton en haut à droite 4 fois (Réf. B)

3. Menu Opérateur

INSTALLATION DE VOTRE PRÉPARATEUR DE BOISSONS

MISE EN MARCHE

REMPLISSAGE D’EAU

1. Brancher votre préparateur de boissons FLAVIA®

2. L’allumer en appuyant sur l’interrupteur marche-arrêt situé à l’arrière

(Ref. A)

(Ref. B)

Couvercle de remplissage (non raccordé seulement)

Page 14

USA

CONSIGNES DE SÉCURITÉ

Dans le but d’éviter de blesser ceux qui utilisent l’appareil or tout autre personne ou matériel, SVP assurez-vous de lire les consignes de sécurité qui suivent.

UTILISATION GÉNÉRALE

ALIMENTATION ÉLECTRIQUE ET CORDON D’ALIMENTATION

Garder hors de portée des enfants. Les enfants et les personnes qui ne sont pas familiers avec cet équipement devraient seulement en faire l’usage sous supervision. Le fait de ne pas observer ces

précautions peut causer des brûlures, des chocs électriques ou d’autres blessures.

Cet appareil est destiné à un usage intérieur seulement. Ne le mettez jamais dehors. Il est dangereux de changer les spécifications ou de modifier l’appareil de quelque manière. Toute

tentative de se faire peut causer un incendie ou un accident. Si vous avez besoin d’assistance, SVP communiquez avec votre représentant du service à la clientèle.

S’assurer que l’arrière de l’appareil est facile d’accès pour permettre d’isoler les fils électriques et le raccordement à la conduite d’eau principale.

Ne jamais essayer de réparer soi-même l’appareil. Les personnes inexpérimentées en la matière risquent

de provoquer des blessures ou de briser l’appareil. Toujours communiquez avec votre représentant du service à la clientèle.

Ne pas immerger l’appareil dans l’eau. Nettoyer seulement les endroits indiqués. Une supervision doit être exercée si l'appareil doit être utilisé pas des jeunes enfants, des personnes

âgées ou infirmes. Ne jamais utiliser sans placer une tasse sous la sortie d’eau. L’eau chaude pourrait s’accumuler dans le

couvercle et le ramasse-gouttes et causer des brûlures.

Ne jamais essayer de faire quoi que ce soit qui pourrait endommager le cordon d’alimentation ou la prise comme les modifier, placer dessus des objets chauds ou lourds, les plier, les étirer ou les tordre. Si l’appareil est utilisé pendant qu’il est endommagé, cela peut causer un court-circuit électrique ou un incendie. Si l’appar eil nécessite des réparations, SVP communiquez avec votre

représentant du service à la clientèle FLAVIA®. Dépoussiérer la prise de façon régulière. L’accumulation de poussière sur la prise causera de la

condensation, ce qui pourrait endommager le câble et causer un incendie. Retirer la prise et la nettoyer à

l’aide d’un linge. L’appareil doit être mis à terre. Le fait de ne pas faire ceci pourrait causer un choc électrique. Assurez-vous que la prise soit insérée correctement dans la prise de courant. Une prise endommagée

peut causer un choc électrique ou générer de la chaleur ce qui peut provoquer un risque d’incendie. Ne pas utiliser une prise endommagée ni une prise de courant desserrée.

Une prise de courant 120V ne doit pas être utilisée ensemble avec d’autres appareils. Si elle est utilisée ensemble avec d’autres appareils, la chaleur générée peut provoquer un risque d’incendie.

Ne jamais brancher ou débrancher l’appareil les mains trempes. Ceci peut causer un choc électrique.

SAFETY AND INSTALLATION GUIDELINES

We at FLAVIA®Beverage Systems are committed to safety in all aspects of our product design, manufacture, installation and service.

SYSTEM APPROVALS

IMPORTANT NOTES

ELECTRICAL CONNECTION

WARNINGS AND GUIDANCE

This system has been designed and manufactured in accordance with USA legislation relating to Safety and Electromagnetic Compatibility (EMC), and ETL to ANSI / UL 197 CAN / CSA C22.2 No.64

These warnings are provided in the interests of safety. Please read them carefully and ensure anyone who is involved with routine cleaning and loading also reads them.

• This system is for indoor use only. Never place outside

• It is dangerous to change the specification or modify the systems in any way

• Ensure access to the rear of the system can be achieved easily to allow isolation of the electrical and

water supply

• Under no circumstances should you attempt to perform any servicing or repairs on this system.

Inexperienced persons may cause injury or malfunction. Always call your Customer Service Office or Service Agent.

• Do not immerse system in water

• Only clean in specified areas as instructed

• Supervision is required if the system is to be used by young children, aged or infirm persons

• This system contains electronic circuits. Do not flash test.

• An ambient temperature range of +41°F to +86°F is recommended for system location

• The system is flash tested before it leaves the manufacturing premises. Repeated flash testing

can damage insulation.

• This system contains electronic components. Other tests that are available on portable

appliance testers are Load Test, Earth Leakage Test, and Output Test. These tests are not required.

•

DO NOT FLASH TEST THIS EQUIPMENT

• If the plug is damaged it should be removed from the voltage supply, cut off and disposed of carefully.

NEVER ATTEMPT TO RE-USE.

• If the mains cord or plug is damaged never attempt to replace; contact your customer service office or

service agent. Replacement requires the use of special purpose tools.

• Never attempt to plug in a cut-off plug into a mains socket. Such action may present a shock hazard.

Notice

Page 15

CAN

INSTALLATION OF YOUR FLAVIA® BREWER

• Drinks Station dimensions

Height - 17” (432mm) Width - 9.9” (252mm) Depth - 20.5” (517mm) A gap of 2.5” (60mm) is required behind the Drinks Station if it is to be plumbed in.

• Electrical Supply

It is important that you have a power supply ready so that we can install your new system quickly and efficiently.

• Plumbed Systems

Mains water supply requirements:

- water pressure must be between a maximum of 7 bar (100 psi) and a minimum of 1 bar (14.5 psi)

- flow rate of at least 8.45 oz/minute

- water to be cold and sodium free

- install in accordance with local plumbing regulations

- Drinks Stations should be installed with supplied water filter Connect mains water to filter with 3/8 in. NPT maile fitting

Jointing compound should not be used in the water supply to the system as this will affect the drink flavour, only use PTFE tape.

Do not locate the water supply above the mains poer socket Your system is supplied with a flexible mains water hose 6’ 6” in length

• Installing

Please contact your Customer Service Office for your Drinks Station to be installed.

•

If you are unsure about any installation requirements, consult an electrician and/or a plumber.

Notice

You will need to supply a suitable switched electrical supply to meet the requirements for isolation of electrical equipment.

i.e. A 15 Ampere supply requires 15 Ampere switched socket or a lockable isolator. A 25 Ampere supply requires a lockable Isolator unit.

Only use a 120 volt AC single phase power supply. Use only one system per socket.

Your system comes supplied with a mains lead 6’ 6” (2 meters) in length.

TABLE DES MATIÈRES

Consignes de sécurité Présentation du préparateur de boissons Installation de votre préparateur de boissons FLAVIA® Préparation des boissons FLAVIA® Entretien quotidien de votre préparateur de boissons FLAVIA® Entretien hebdomadaire de votre préparateur de boissons FLAVIA® Vidanger le préparateur de boissons / Options des breuvages et boissons Dépannage Directives d’installation et consignes de sécurité

1 2 2, 3 4 5 6

7 8, 9

10, 11

PAGE
