Page 1
USER MANUAL / INSTRUKCJA OBSŁUGI
LED PAR 64 SLIM
7x10W RGBW
PS0710
Page 2
LED PAR 64 SLIM 7x10W RGBW PS0710
www.flash-butrym.pl
1
Table of contents
1 Introduction ...................................................................................................................................................... 2
2 Safety information ........................................................................................................................................... 2
3 Product information ........................................................................................................................................ 2
3.1 Features ....................................................................................................................................................... 2
3.2 Specification ................................................................................................................................................ 2
4 Installation ........................................................................................................................................................ 3
5 Connections ...................................................................................................................................................... 3
5.1 Connecting DMX signal............................................................................................................................. 3
5.2 Voltage specification .................................................................................................................................. 4
5.3 Connecting power supply ........................................................................................................................ 4
6 Operation manual ............................................................................................................................................ 4
6.1 Control panel .............................................................................................................................................. 4
6.2 Menu ............................................................................................................................................................ 4
6.3 DMX channel list ........................................................................................................................................ 6
Spis treści
1 Wprowadzenie ................................................................................................................................................. 7
2 Zasady bezpieczeństwa .................................................................................................................................. 7
3 Informacje o produkcie ................................................................................................................................... 7
3.1 Funkcje ......................................................................................................................................................... 7
3.2 Specyfikacja ................................................................................................................................................. 7
4 Instalacja ........................................................................................................................................................... 8
5 Połączenia ......................................................................................................................................................... 8
5.1 Podłączenie sygnału DMX ........................................................................................................................ 8
5.2 Specyfikacja zasilania ................................................................................................................................. 9
5.3 Podłączanie zasilania ................................................................................................................................. 9
6 Instrukcja użytkowania ................................................................................................................................... 9
6.1 Panel sterowania ........................................................................................................................................ 9
6.2 Menu ............................................................................................................................................................ 9
6.3 Lista kanałów DMX.................................................................................................................................. 11
Page 3
www.flash-butrym.pl
2
1 INTRODUCTION
Thank you for purchasing LED PAR 64 SLIM 7x10W RGBW. For safety reasons and to ensure the troublefree operation, carefully read the instructions.
2 SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
3 PRODUCT INFORMATION
The device is equipped with high-quality, bright LEDs, while maintaining a small electric power
consumption, low operating temperature and long life. Unique design, high quality and high durability
make this device a great tool for both power users and those, who value simplicity and reliability.
The ergonomic handle (included) facilitates the use of the device in any condition. In order to expand the
range of mounting options, the holder has an additional mounting holes.
The electronics is made of high quality components and offers several features such as:
3.1 Features
Full DMX signal regeneration
Electronic protection against overheating
THEATRE or DISCO cooling volume modes.
Permanent color correction
Native support for optional wireless DMX module
3.2 Specification
Power supply voltage: 100 - 245V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 7
Diode power: 10W
Beam angle: 25°
Display: LCD Matrix
Color: RGBW
Dimming: Linear: 0 - 100%
Number of DMX channels: 6 / 8
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: DMX512, Auto, Sound-controlled, Manual color, Master, Slave
Features: DMX Signal regeneration, Electronic protection against overheating
AC IN: powerCON
Page 4
LED PAR 64 SLIM 7x10W RGBW PS0710
www.flash-butrym.pl
3
AC OUT: powerCON
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
IP Rating: IP20
Housing made: ABS
Cooling: Active, temperature-controlled
Height [cm]: 27
Width [cm]: 26
Depth [cm]: 11
Weight [kg]: 1,3
4 INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5 CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): powerCON socket

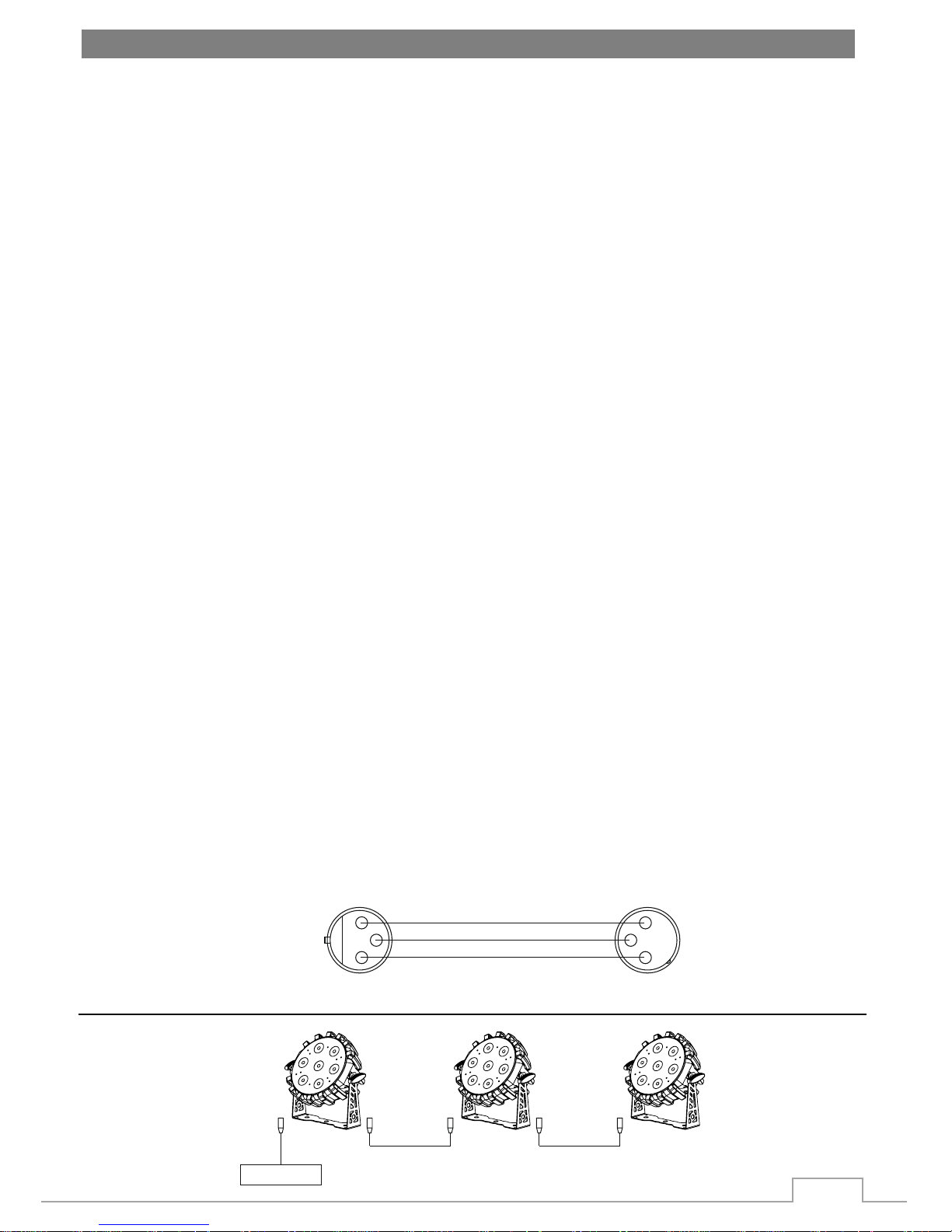

5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
DMX Controller
DMX 512 DMX 512
1
2
3
1
2
3
GROUND
DMX +
DMX -
FEMALE
XLR
MALE
XLR
Page 5
www.flash-butrym.pl
4
5.2 Voltage specification
Input Voltage
Total Power
Frequency
100~245V
70W
50/60Hz
5.3 Connecting power supply
The connection is performed using power cable with PowerCon connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6 OPERATION MANUAL
6.1 Control panel
The control panel is equipped with LCD display and 4 control buttons with the following functions:
1. MENU – enter to main menu, go back from the selected options, cancel changes
2. DOWN – choose option, edit parameter
3. UP – choose option, edit parameter
4. ENTER edit selected option, confirm changes
6.2 Menu
Menu diagram:
Change DMX Address
Address
(1-255)
→
edit address
ENTER → change value
UP/DOWN
exit
MENU/WAIT 5 SEC
save value
ENTER
cancel
MENU
Set manual color and
dimmer settings
Manual settings
(DIMMER, RED, GREEN, BLUE,
WHITE)
→
edit settings
ENTER → change value
UP/DOWN
exit
MENU/WAIT 5 SEC
save and go to
next param.
ENTER
apply settings to
device
DISCONNECT DMX
SIGNAL, WAIT 3
SEC
cancel current
param. edit/back
MENU/WAIT 5 SEC
Turn on Sound Mode
Sound
(ON, OFF)
→
turn on
ENTER → turn off
ENTER/MENU
exit
MENU/WAIT 5 SEC
Turn On Manual Strobo
Strobo
(ON, OFF)
→
turn on
ENTER → turn off
HOLD
ENTER/MENU
exit
MENU/WAIT 5 SEC
Turn on Demo Mode
Demo
(ON, OFF)
→
turn on
ENTER → turn off
ENTER/MENU/UP/
DOWN
exit
MENU/WAIT 5 SEC
Page 6
LED PAR 64 SLIM 7x10W RGBW PS0710
www.flash-butrym.pl
5
Set DMX Channel Mode
Channels
(8)
→
edit
ENTER → change mode
UP/DOWN
exit
MENU/WAIT 5 SEC
save and exit
ENTER
cancel
MENU/WAIT 5 SEC
Device reaction after
DMX signal disconnection
DMX Off
(BLACK, COLOR, DEMO,
SOUND)
→
edit
ENTER → change mode
UP/DOWN
exit
MENU/WAIT 5 SEC
save and exit
ENTER
cancel
MENU
Reset device
Reset → reset device
ENTER
Set fan noise level
Fan Mode
(DISCO, THEATRE)
→
edit
ENTER → change mode
UP/DOWN
exit
MENU/WAIT 5 SEC
save and exit
ENTER/MENU/
WAIT 5 SEC
Set master or slave mode
Mode
(MASTER, SLAVE)
→
edit
ENTER → change mode
UP/DOWN
exit
MENU/WAIT 5 SEC
save and exit
ENTER/MENU/
WAIT 5 SEC
Check device lifetime and
actual temperature
Lifetime
(LIFETIME, TEMPERATURE)
→
check
temperature/
lifetime
ENTER
exit
MENU/WAIT 5 SEC
Adjust permanent color
correction
Color correction
(RED, GREEN, BLUE, WHITE)
→
edit settings
ENTER → change value
UP/DOWN
exit
MENU/WAIT 5 SEC
save and go to
next param.
ENTER
cancel current
param. edit/back
MENU/WAIT 5 SEC
To achieve the desired effect after making changes in Manual settings, Demo or Sound mode, you should:
1. Disconnect DMX signal
2. Set the appropriate device response in Menu -> DMX off
3. Set and save the parameters in the selected mode (Manual settings, Demo, Sound)
4. Wait about 1s in order to the device detected the DMX signal status
Page 7
www.flash-butrym.pl
6
6.3 DMX channel list
6CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Strobo
0-11: No Function
11-255: Strobo 1-20Hz
CH 3
Red
0-255: 0-100%
CH 4
Green
0-255: 0-100%
CH 5
Blue
0-255: 0-100%
CH 6
White
0-255: 0-100%
8CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Strobo
0-11: No Function
11-255: Strobo 1-20Hz
CH 3
Red
0-255: 0-100%
CH 4
Green
0-255: 0-100%
CH 5
Blue
0-255: 0-100%
CH 6
White
0-255: 0-100%
CH 7
Macro
0-19: No Function
20-39: Macro 1
40-59: Macro 2
60-79: Macro 3
80-99: Macro 4
100-119: Color 1
120-139: Color 2
140-159: Color 3
160-179: Color 4
180-199: Color 5
200-219: Color 6
220-239: Color 7
240-255: Sound Mode
CH 8
Color change
0-19: No Function
20-39: Color 1
40-59: Color 2
60-79: Color 3
80-99: Color 4
100-119: Color 5
120-139: Color 6
140-159: Color 7
160-179: Color 8
180-199: Color 9
200-219: Color 10
220-239: Color 11
240-255: Color 12
Page 8
LED PAR 64 SLIM 7x10W RGBW PS0710
www.flash-butrym.pl
7
1 WPROWADZENIE
Dziękujemy za zakup urządzenia LED PAR 64 SLIM 7x10W RGBW. Ze względów bezpieczeństwa oraz w
celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2 ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3 INFORMACJE O PRODUKCIE
Urządzenie wyposażone jest w wysokiej jakości, jasne diody LED, przy zachowaniu niewielkiego zużycia
energii elektrycznej, niskiej temperatury pracy oraz dużej żywotności. Wyjątkowe wzornictwo, wysoka
jakość wykonania oraz materiały zapewniające dużą trwałość czynią to urządzenie doskonałym narzędziem
zarówno dla wymagających użytkowników jak i osób ceniących prostotę i niezawodność.
Znajdujący się w komplecie ergonomiczny uchwyt ułatwia korzystanie z urządzenia w każdych warunkach.
W celu poszerzenia zakresu możliwości montażu urządzenia na konstrukcjach stalowych zastosowano w
uchwycie dodatkowe otwory montażowe.
Moduł elektroniczny wykonany z wysokiej jakości komponentów oferuje szereg funkcji takich jak:
3.1 Funkcje
Pełna regeneracja sygnału DMX
Elektroniczne zabezpieczenie przed przegrzaniem
Możliwość wyboru spośród dwóch trybów głośności chłodzenia: THEATRE lub DISCO
Możliwość stałej korekcji barwy
Natywna obsługa opcjonalnego bezprzewodowego modułu DMX
3.2 Specyfikacja
Pobór mocy: 70W
Napięcie zasilania: 100 - 245V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 7
Moc diody: 10W
Kąt świecenia: 25°
Wyświetlacz: LCD Matrycowy
Barwa: RGBW
Ściemnianie: Płynne: 0 - 100%
Ilość kanałów DMX: 6 / 8
Page 9
www.flash-butrym.pl
8
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX512, Auto, Sound-controlled, Manual color, Master, Slave
Funkcje: Regeneracja sygnału DMX, Elektroniczne zabezpieczenie przed przegrzaniem
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Stopień ochrony IP: IP20
Rodzaj obudowy: ABS
Chłodzenie: Aktywne, kontrolowane temperaturą
Wysokość [cm]: 27
Szerokość [cm]: 26
Głębokość [cm]: 11
Waga [kg]: 1,3
4 INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5 POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) - złącza: powerCON
5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
1
2
3
1
2
3
GROUND
DMX +
DMX -
XLR
ŻEŃSKI
XLR
MĘSKI
Sterownik DMX
DMX 512 DMX 512
Page 10
LED PAR 64 SLIM 7x10W RGBW PS0710
www.flash-butrym.pl
9
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
100~245V
70W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
6 INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz LCD oraz w 4 przyciski sterujące o następujących
funkcjach:
1. MENU – wejście do menu głównego, wyjście do menu z poziomu wybranej opcji, anulowanie
zmian
2. DOWN – wybór opcji, edycja parametru
3. UP – wybór opcji, edycja parametru
4. ENTER – edycja wybranej opcji, zatwierdzenie zmian
6.2 Menu
Schemat menu urządzenia:
Zmiana adresu DMX
Address
(1-255)
→
edycja adresu
ENTER → zmiana wartości
UP/DOWN
wyjście
MENU/CZEKAJ 5 S.
zapisanie wartości
ENTER
anulowanie
MENU
Ręczna zmiana ustawień
koloru i jasności
Manual settings
(DIMMER, RED, GREEN, BLUE,
WHITE)
→
edycja
parametrów
ENTER → zmiana wartości
UP/DOWN
wyjście
MENU/CZEKAJ 5 S.
zapisanie i
przejście do nast.
param.
ENTER
zastosowanie
ustawień
ODŁĄCZ SYGNAŁ
DMX, CZEKAK 3 S.
anulowanie zmian
akt. param./wstecz
MENU/CZEKAJ 5 S.
Włączanie trybu
sterowania dźwiękiem
Sound
(ON, OFF)
→
włączanie
ENTER → wyłączanie
ENTER/MENU
wyjście
MENU/CZEKAJ 5 S.
Włączanie ręcznego trybu
Strobo
Strobo
(ON, OFF)
→
włączanie
ENTER → wyłączanie
PRZYTRZYMAJ
ENTER/MENU
wyjście
MENU/CZEKAJ 5 S.
Page 11
www.flash-butrym.pl
10
Włączanie trybu Demo
Demo
(ON, OFF)
→
włączanie
ENTER → wyłączanie
ENTER/MENU/UP/
DOWN
wyjście
MENU/CZEKAJ 5 S.
Wybór trybu ilości
kanałów DMX
Channels
(8)
→
edycja
ENTER → zmiana trybu
UP/DOWN
wyjście
MENU/CZEKAJ 5 S.
zapisanie i wyjście
ENTER
anulowanie
MENU/CZEKAJ 5 S.
Ustawienie reakcji
na brak sygnału DMX
DMX Off
(BLACK, COLOR, DEMO,
SOUND)
→
edycja
ENTER → zmiana trybu
UP/DOWN
wyjście
MENU/CZEKAJ 5 S.
zapisanie i wyjście
ENTER
anulowanie
MENU
Reset urządzenia
Reset → reset urządzenia
ENTER
Wybór trybu głośności
wentylatora
Fan Mode
(DISCO, THEATRE)
→
edycja
ENTER → zmiana trybu
UP/DOWN
wyjście
MENU/CZEKAJ 5 S.
zapisanie i wyjście
ENTER/MENU/
CZEKAJ 5 S.
Wybór trybu współpracy
z innymi urządzeniami
Mode
(MASTER, SLAVE)
→
edycja
ENTER → zmiana trybu
UP/DOWN
wyjście
MENU/CZEKAJ 5 S.
zapisanie i wyjście
ENTER/MENU/
CZEKAJ 5 S.
Wyświetlenie czasu pracy
i aktualnej temperatury
Lifetime
(LIFETIME, TEMPERATURE)
→
sprawdzenie
temp./czasu pracy
ENTER
wyjście
MENU/CZEKAJ 5 S.
Ustawienie stałej korekcji
barw
Color correction
(RED, GREEN, BLUE, WHITE)
→
edycja
parametrów
ENTER → zmiana wartości
UP/DOWN
wyjście
MENU/CZEKAJ 5 S.
zapisanie i
przejście do nast.
param.
ENTER
anulowanie zmian
akt. param./wstecz
MENU/CZEKAJ 5 S.
Aby uzyskać wybrany efekt po zmianie ustawień trybów: Manual settings, Demo, Sound należy:
1. Odłączyć sygnał DMX
2. Ustawić odpowiednią reakcję urządzenia w Menu -> DMX off
3. Ustawić parametry w wybranym trybie (Manual settings, Demo, Sound)
4. Odczekać około 1s aby urządzenie wykryło stan sygnału DMX
Page 12
LED PAR 64 SLIM 7x10W RGBW PS0710
www.flash-butrym.pl
11
6.3 Lista kanałów DMX
Tryb 6CH
Kanał
Funkcja
Działanie
CH 1
Ściemnianie
0-255: 0-100%
CH 2
Strobo
0-11: Brak działania
11-255: Strobo 1-20Hz
CH 3
Czerwony
0-255: 0-100%
CH 4
Zielony
0-255: 0-100%
CH 5
Niebieski
0-255: 0-100%
CH 6
Biały
0-255: 0-100%
Tryb 8CH
Kanał
Funkcja
Działanie
CH 1
Ściemnianie
0-255: 0-100%
CH 2
Strobo
0-11: Brak działania
11-255: Strobo 1-20Hz
CH 3
Czerwony
0-255: 0-100%
CH 4
Zielony
0-255: 0-100%
CH 5
Niebieski
0-255: 0-100%
CH 6
Biały
0-255: 0-100%
CH 7
Makro
0-19: Brak działania
20-39: Makro 1
40-59: Makro 2
60-79: Makro 3
80-99: Makro 4
100-119: Kolor 1
120-139: Kolor 2
140-159: Kolor 3
160-179: Kolor 4
180-199: Kolor 5
200-219: Kolor 6
220-239: Kolor 7
240-255: Sterowanie dźwiękiem
CH 8
Zmiana koloru
0-19: Brak działania
20-39: Kolor 1
40-59: Kolor 2
60-79: Kolor 3
80-99: Kolor 4
100-119: Kolor 5
120-139: Kolor 6
140-159: Kolor 7
160-179: Kolor 8
180-199: Kolor 9
200-219: Kolor 10
220-239: Kolor 11
240-255: Kolor 12
Loading...
