FLASH THERMOFLASH DIGI 2 User Manual

Le Thermoflash Digi 2 a été conçu
pour vous apporter confort et éco­nomie d’énergie. Il permet de
programmer et de réguler votre
chauffage ou votre climatisation

selon 3 niveaux de température :

- Température « confort » : c’est la température que vous

souhaitez pendant vos heures de présence.

- Température « économique » : c’est la température que

vous souhaitez pendant vos absences de courte durée
ou pendant la nuit.

- Température « hors-gel » : c’est la température minimale

assurée pendant vos absences prolongées. Elle protège
votre logement des risques du gel .

Ses 3 programmes préenregistrés et son programme libre
vont vous permettre jour par jour d’adapter votre chauf­fage à votre mode de vie.

En parcourant cette notice vous découvrirez comment uti­liser les différentes fonctions du Thermoflash Digi 2.

PRÉSENTATION



Mise en place ou remplacement des piles



Mise à l’heure et au jour actuel



Réglage des températures



La programmation



Lecture des programmes



Mode automatique «Auto»



Mode manuel « Manu »



Modification temporaire de la température



Mode absence prolongée (vacances)



Signal d’entretien de votre installation



Commande par téléphone



Guide de l’installateur.

Thermoflash Digi 2 est pourvu d’un témoin d’usure des piles,
veuillez dès son apparition en bas à droite de l’afficheur pro­céder au remplacement de celles-ci (utiliser 2 piles 1,5 V alca­lines LR6 - l’autonomie est d’environ 18 mois).
Lors du remplacement des piles, Thermoflash Digi 2 conserve
ses programmes pendant 60 secondes.

Remarque:

Nous pouvons vous fournir en option une pile lithium, sous la réf :
56320, qui vous garantira une autonomie de 12 ans (voir avec
votre installateur).

Avant de commencer la program­mation de votre appareil, veuillez
abaisser le capot et appuyez sur la
touche RESET à l’aide d’une pointe de
stylo.

- C’est la première mise en service.

- Vous venez d’appuyer sur la touche

RESET (comme ci-dessus)

- Les inscriptions 12:00 et le pointeur

▲

sous le jour 1 (lundi) clignotent.



Mettez à l’heure par les touches +/– (un appui prolongé sur

la touche accélère le défilement de l’heure).



Réglez le jour actuel par appuis successifs sur la touche

DAYS 1-7, un pointeur

▲ apparaît sous le jour correspondant

(1 = lundi, 2 = mardi, 3 = mercredi etc.).



Validez avec la touche OK



Vous souhaitez modifier l’heure ou le jour : appuyez sur la

touche « MODE» jusqu’à l’apparition du pointeur

▲ sous le sigle

horloge et procéder comme ci-dessus au point

,

et .



MISE À L’HEURE ET AU JOUR ACTUEL



MISE EN PLACE OU REMPLACEMENT DES PILES

SOMMAIRE

THERMOFLASH DIGI 2

0

!

☛☛
☛☛

☛☛

☛☛

☛☛







Les températures confort et économique sont préréglées :

Confort = 20°C Economique = 16°C.

Modification de la température confort



Appuyez sur la touche confort,



modifiez la température avec les touches +/–,



validez avec OK.

Modification de la température économique



Appuyez sur la touche économique,



modifiez la température avec les touches +/–,



validez avec OK.

Pour programmer votre semaine vous diposez de 4 pro­grammes :

P1, P2, P3 qui sont préenregistrés et non modifiables.
P4 qui est libre, vous permet de créer un programme

personnalisé et différent pour chaque jour de la
semaine.

P1 = Température confort de 6h à 23h

Température économique de 23h à 6h.

P1 est affecté aux 7 jours de la semaine en standard.
S’il correspond à votre rythme de vie restez en mode
automatique, sinon continuez.

P2 = Température confort de 6h à 8h30 et de 16h30 à 23h00

Température économique de 8h30 à 16h30 et de 23h00
à 6h00.

P3 = Température confort de 6h à 8h30 de 11h30 à 13h30 et

de 16h30 à 23h00
Température économique de 8h30 à 11h30 de 13h30 à

16h30 et de 23h00 à 6h00.

P4 = Programme libre vous permettant de créer 3 périodes

en température confort et 3 périodes en température
économique et ceci pour chaque jour de la semaine.



LA PROGRAMMATION



RÉGLAGE DES TEMPÉRATURES

Sélection d’un programme existant P1, P2, P3, pour un jour de
la semaine (en mode programmation, toutes les modifications
se valident automatiquement).

exemple P2 pour Mercredi



Appuyez sur la touche PROG P1-P4 pour passer en mode

programmation.
Le N° du programme affecté au jour clignote sur la partie droite
de l’afficheur.



Appuyez sur la touche DAYS 1-7 jusqu’à l’apparition du

pointeur

▲ sous le jour que vous souhaitez programmer dans

notre exemple Mercredi.



Appuyez sur la touche PROG P1-P4 jusqu’à l’apparition

dans la partie droite de l’écran du numéro de programme P2
clignotant



Appuyez sur la touche OK pour valider,le jour suivant vous

est automatiquement proposé.

Créa

tion d’un programme P4

Un profil de 24 h composé de 48 thermomètres en bas de l’af­ficheur vous permet de visualiser aisément la composition de
votre programme.

Un thermomètre à moitié vide
correspond à 30 minutes
en température économique

Un thermomètre plein correspond à 30 minutes
en température confort.

Exemple création de 3 périodes en température confort pour
le vendredi :

6h00 à 8h00, 12h00 à 14h00 et 18h00 à 22h00 .



Depuis le mode «Auto» appuyez sur la touche PROG P1-P4



Appuyez sur la touche DAYS 1-7 jusqu’à l’apparition du

pointeur sous le jour que vous souhaitez programmer, dans
notre exemple vendredi.



Appuyez sur la touche PROG P1-P4 jusqu’à l’apparition
dans la partie droite de l’écran du numéro de programme P4
clignotant. Votre afficheur indique 0h00 et le premier thermo­mètre clignote sur le profil de 24h.

☛☛

☛☛

☛☛





☛☛



☛☛

c

c

!

☛☛

☛☛



☛☛

01



☛☛



☛☛

2



9419.507.00/07.99

Auto Manu 1234567

22 23 24

00

h

1234

+

-

DAYS

PROG

1-7

P1-P4

OK

0000

h

Res

Res

MODE

MODE

Température

«économique »

Température

«confort »

Touches +/-

pour les réglages

Indicateur
du niveau

de température

en cours

«confort »

ou «économique »

Sélection des jours

de la semaine

(1 = lundi, 2 = mardi...

7 = dimanche)

Auto Manu 1234567

°c

+

0123456789101112131415161718192021222324

0123456789101112131415161718192021222324

0123456789101112131415161718192021222324

°c

-

DAYS

PROG

1-7

P1-P4

+

Auto Manu 1234567

-

0123456789101112131415161718192021222324

DAYS

1-7

Choix du

programme

P1 à P4

OK

°c

°c

PROG
P1-P4

température

0000

h

°c

Indicateur du

Réglage

confort

Res

°c

jour de

la semaine

MODE

PROG
P1-P4

Température

ambiante

timer
days

Réglage

température

économique

+

-

+

-

Témoin d'usure

des piles

°c

0000

OK

DAYS

h

Res

Validation Réglage

Auto Manu 1234567

°c

°c

0123456789101112131415161718192021222324

PROG

1-7

P1-P4

comptage

horaire

Auto Manu 1234567

°c

°c

0123456789101112131415161718192021222324

DAYS

PROG

1-7

P1-P4

Indicateur

d’enclenchement

du chauffage ou

de la climatisation

Sélection

des modes

MODE

(vacances)
Visualisation

des périodes

«confort » et

«économique »

0000

OK

h

0000

OK

h

Absence

prolongée

générale

Remise

à zéro

Res

Res

MODE

MODE

- Le Thermoflash digi 2, doit être installé à environ 1,50 m. du

sol, sur un mur intérieur, à l’abri du rayonnement solaire
direct et de toute source de chaleur,telle que : téléviseur,
lampe, courant d’air,etc...



Abaissez le capot, dévissez la vis .

Débrochez délicatement la face avant.



Fixez le socle au mur et racordez l’appareil suivant le
schéma ci-dessous.



Rembrochez la face avant et revisser la vis

.

Si votre chaudière possède une entrée thermostat, suppri­mez le shunt reliant les 2 bornes thermostat et raccordez les
bornes 1 et 3 de votre thermoflash digi 2 aux 2 bornes d’en-
trée thermostat de la chaudière (le sens de raccordement
est indifférent).

RÉGLAGES ÉVENTUELS

Vous pouvez procéder à différents réglages au
dos de l’appareil (lorsqu’il est débroché).

 Sélection du type d’installation

Chauffage Air conditionné

 Sélection du mode de régulation

Tout ou rien Chronoproportionnel

Le mode chronoproportionnel est plus particulièrement
conseillé pour des installations de chauffage par radiateurs
(faible ou moyenne inertie) ainsi que pour la régulation de
plafonds rayonnants électriques.
Dans les autre cas, le mode «tout ou rien» vous donnera
entière satisfaction.

 Fonction anti-blocage de la pompe de circulation

(enclenchement de la pompe durant 1 minute toutes
les 24 heures)

Arrêt fonction anti-blocage

Marche fonction
anti-blocage

CARACTÉRISTIQUES TECHNIQUES

- Plage de réglage de la T°C confort : + 5° C à + 30° C.

- Plage de réglage de la T°C réduite : + 5° C à + 30° C.

- Plage de réglage de la T°C vacances + 5° C à + 30° C.

- Plage d’affichage de la T°C ambiante : + 0° C à + 40° C

- Différentiel statique : < 0,3 degré

- Alimentation : 2 piles alcalines type LR6

- Pouvoir de coupure : 1 RT - 8 (3) A / 250 V AC

- Température de fonctionnement : 0° C à + 50° C

- Température de stockage : – 10° C à + 65° C

- Hygrométrie : 85 % max à + 20° C

- Degré de protection : IP 30

- Classe d’isolation : II (normes EN 60730)

- Raccordement : par bornier à vis jusqu’à 2,5 mm

2

■

■

■

■

■

■



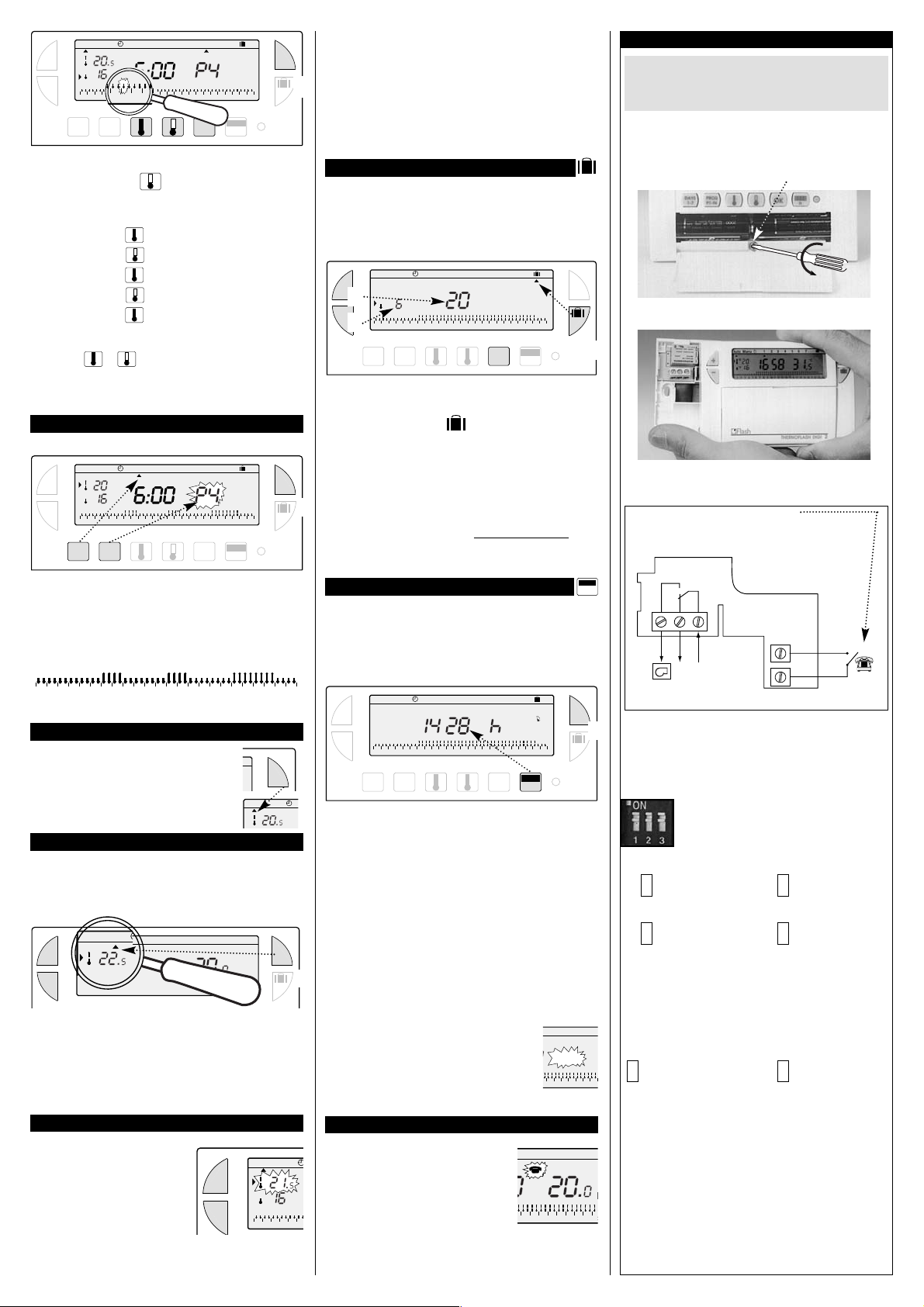

Appuyez sur la touche plusieurs fois pour obtenir l’horaire
6h00 : chaque appui bref vous fait progresser de 30 minutes et un
appui prolongé accélère la progression.

- Appuyez sur la touche plusieurs fois pour obtenir l’horaire 8h00

- Appuyez sur la touche plusieurs fois pour obtenir l’horaire 12h00

- Appuyez sur la touche plusieurs fois pour obtenir l’horaire 14h00

- Appuyez sur la touche plusieurs fois pour obtenir l’horaire 18h00

- Appuyez sur la touche plusieurs fois pour obtenir l’horaire 22h00

Nota :

si vous avez fait une erreur (ex : 11h30 au lieu de 12h00) uti­lisez les touches + et – pour avancer ou reculer et corriger à l’aide
des touches et .



Appuyez sur la touche «OK», le jour suivant vous est automati-
quement proposé.



Appuyez sur MODE pour repasser en mode automatique.

Vous pouvez vérifier votre programmation



Depuis le mode «Auto» appuyez sur la touche
« PROG P1-P4».



Avec la touche « DAYS 1-7 » sélectionnez le jour de 1 à 7 et
vérifiez votre programme sur le profil de 24h en bas de l’af­ficheur (exemple ci-dessous)



Appuyez sur « MODE» pour repasser en mode automatique.

Le passage en mode automatique se fait en
appuyant sur la touche « MODE » jusqu’à l’ap­parition du pointeur ▲ sous «Auto».

En mode automatique Thermoflash Digi 2
s’adapte à votre rythme de vie en réalisant le
ou les programmes que vous avez choisis.

Le mode manuel transforme votre appareil en un simple ther­mostat.
Il vous permet de maintenir une température constante dans
votre logement (réglable de 5° C à 30° C).



Appuyez sur la touche «MODE » pour positionner le poin­teur ▲ sous « Manu ».



Appuyez sur + ou – pour régler la température souhaitée
(exemple 22,5°C).
Pour quitter le mode « Manu » appuyez sur « MODE» et
repositionnez le pointeur ▲ sous «Auto».

En mode automatique, cette fonc­tion très pratique vous permet de
modifier temporairement la tempé­rature ambiante.

- Pour augmenter la température

appuyez sur la touche

+ (plusieurs

appuis si nécéssaire).

- Pour abaisser la température appuyez sur la touche

– (plu-

sieurs appuis si nécéssaire).



MODIFICATION TEMPORAIRE DE LA TEMPÉRATURE



LE MODE MANUEL « Manu »



LE MODE AUTOMATIQUE « Auto »



LECTURE DES PROGRAMMES

L’indicateur du niveau de température en cours (confort ou
économique) se met à clignoter.

Cette modification prendra fin lors du prochain changement
de température programmée.

Pour revenir au programme initial appuyez sur «Mode » et
replacez le pointeur ▲ sous «Auto».

L’arrêt du clignotement de l’’indicateur du niveau de tempé­rature en cours (confort ou économique) marque la fin de la
modification temporaire.

Ce mode met votre logement à l’abri des risques du gel en
maintenant une température minimum réglable dans votre
logement durant vos absences (de 1 à 99 jours).
Vous pouvez programmer la durée de votre absence pour pré­voir la remontée en température de votre logement à votre
retour.



Appuyez sur la touche



Réglez la durée de votre absence en jour (de 1 à 99 jours)
avec les touches + et – ,la journée en cours compte pour 1.



Validez avec la touche « OK »



Réglez le niveau de température souhaité pendant votre
absence avec les touches + et –



Validez avec la touche « OK », restez dans ce mode.

Pour annuler et revenir en Mode automatique appuyez
sur « MODE ».

Ce mode vous permet soit :

- de penser à faire effectuer un entretien périodique (change­ment de filtre sur un climatiseur, le nettoyage d’un appareil).

- de comparer vos consommations de chauffage ou d’air
conditionné d’une année sur l’autre. (en comparant le
nombre d’heures de d’enclenchement).

Comptage du nombre d’heures d’enclenchement



Appuyez sur la touche « 0000h » l’afficheur vous indique,
depuis la mise en place des piles, le nombre d’heures d’en­clenchement de votre :
brûleur, climatiseur, ventilo-convecteur, etc... selon le type
d’appareil commandé.
(Un appui sur + ou – remet le compteur à zéro).



Appuyez sur « MODE» pour revenir en mode automatique.

Programmation de la périodicité d’entretien de votre ins­tallation



Appuyez sur la touche « 0000h »



Réglez avec les touches + et – le nombre
d’heures de fonctionnement à partir duquel
vous souhaitez être averti.



Validez avec la touche « OK » ; le décomp­tage commence.Vous serez averti par l’ap­parition du sigle « timer » de la fin du
décomptage .

Votre Thermoflash Digi 2 est doté d’une
entrée pour la commande par téléphone
de votre chauffage.

Son fonctionnement nécessite l’ajout d’un
appareil destiné à la commande par
téléphone et le raccordement par un ins­tallateur.

Lorsque l’entrée commande par téléphone est active, le
symbole téléphone clignote et votre chauffage passe auto­matiquement en température hors-gel (6°C fixe).



COMMANDE PAR TÉLÉPHONE



SIGNAL D’ENTRETIEN DE VOTRE INSTALLATION



LE MODE ABSENCE PROLONGÉE,VACANCES

Auto Manu 1234567

89567

☛☛

☛☛



☛☛





☛☛

☛☛





☛☛

☛☛

☛☛



☛☛
☛☛



☛☛

☛☛
☛☛

☛☛






☛☛

☛☛



☛☛

☛☛



9

2



GUIDE DE L’INSTALLATEUR



Borne N° 1 = sortie chauffage



☛☛



Avant toute intervention, coupez le courant !
Le schéma de câblage ne représente pas les
protections. L’installation doit être réalisée par un

professionnel dans le respect des normes en vigueur.

!

2

!

Commande à distance par téléphone
Contact fermé (entre bornes 4 et 5) = Hors-gel (+ 6° C)

Veuillez utiliser

un

contact adapté à la connexion

en bas niveau (ex. contact doré)

°c

+

°c

-

01234 89101112131415161718192021222324567

DAYS

PROG

1-7

P1-P4

Auto Manu 1234567

°c

+

°c

-

0123456789101112131415161718192021222324

DAYS

PROG

1-7

P1-P4

0123456789101112131415161718192021222324

+

-

Auto Manu

Auto Manu

°c

°c

OK

OK

0000

h

Res

0000

h

Res

Auto Manu

°c

°c

Auto Manu

+

-

012345

MODE

MODE

MODE

MODE

°c

°c

MODE

MODE

MODE

MODE

Auto Manu 1234567

+

°c

-

0123456789101112131415161718192021222324

DAYS

PROG

1-7

P1-P4

Auto Manu 1234567

+

-

0123456789101112131415161718192021222324

DAYS

PROG

1-7

P1-P4

days

timer

0000

OK

h

0000

OK

h

4567

13 14 15 16 17 18 19 20 21

MODE

Res

0000

MODE

MODE

Res

3456

timer

12 13 14 15 16 17 18 1

h

1

23

4

❄

5

°c
