USER MANUAL / INSTRUKCJA OBSŁUGI

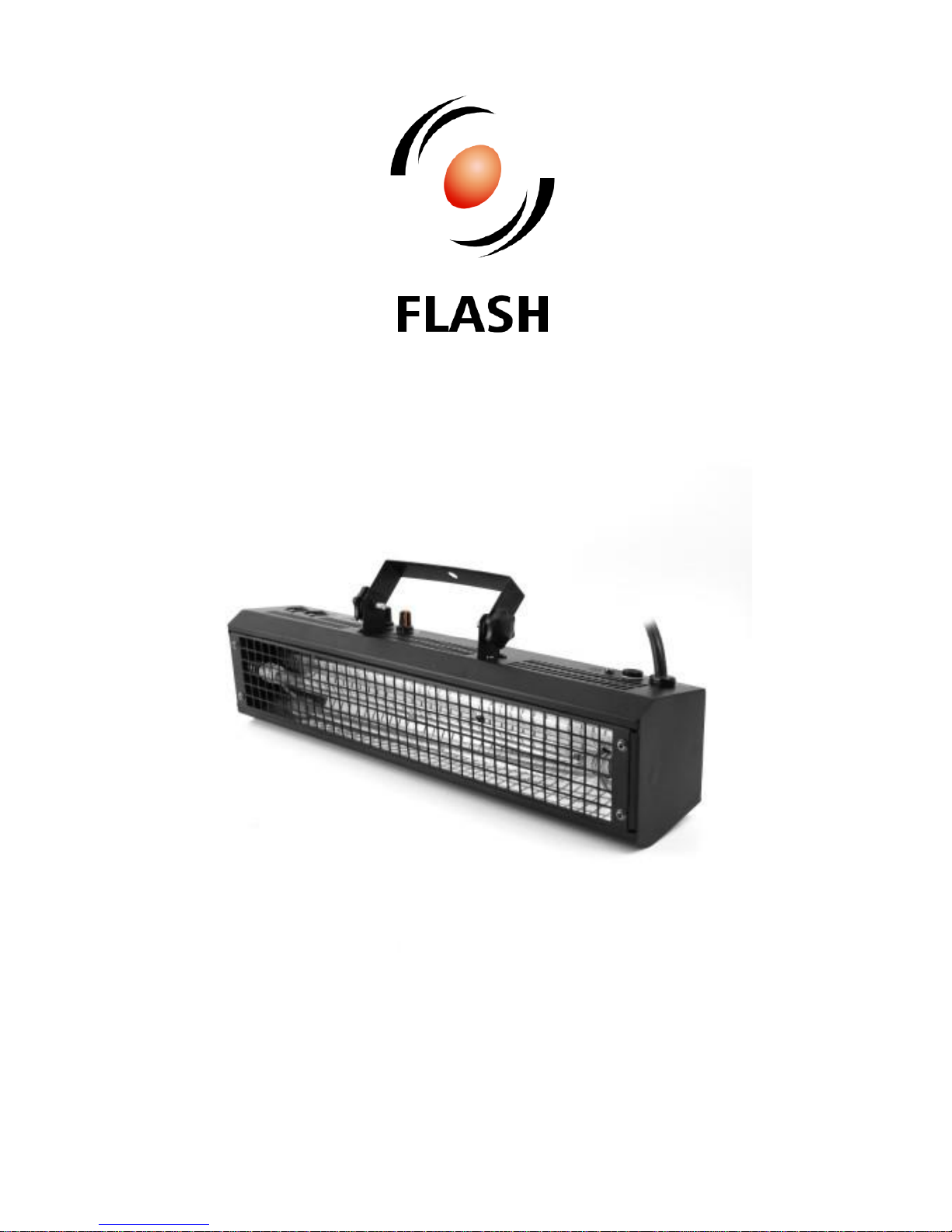

Strobe FL-1500 DMX
F9100387
Strobe FL-1500 DMX F9100387
www.flash-butrym.pl
1
Table of contents
1 Introduction ...................................................................................................................................................... 2
2 Safety information ........................................................................................................................................... 2
3 Maintenance ..................................................................................................................................................... 2
4 Product specification ....................................................................................................................................... 2
5 Installation ........................................................................................................................................................ 3
6 CONNECTIONS .............................................................................................................................................. 3
6.1 Voltage specification .................................................................................................................................. 3
7 Operation manual ............................................................................................................................................ 3
7.1 Menu ............................................................................................................................................................ 3
7.2 DMX channel list ........................................................................................................................................ 3
Spis treści
1 Wprowadzenie ................................................................................................................................................. 4
2 Zasady bezpieczeństwa .................................................................................................................................. 4
3 Konserwacja ..................................................................................................................................................... 4
4 Specyfikacja produktu ..................................................................................................................................... 4
5 Instalacja ........................................................................................................................................................... 4
6 Połączenia ......................................................................................................................................................... 5
6.1 Specyfikacja zasilania ................................................................................................................................. 5
7 Instrukcja użytkowania ................................................................................................................................... 5
7.1 Menu ............................................................................................................................................................ 5
7.2 Lista kanałów DMX.................................................................................................................................... 5
www.flash-butrym.pl
2
1 INTRODUCTION
Thank you for purchasing Strobe FL-1500 DMX. For safety reasons and to ensure the trouble-free operation,
carefully read the instructions.
2 SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
3 MAINTENANCE
1. Regularly clean the fan and the fan cover to maintain good air circulation.
2. After turning the unit off, wait 20 minutes before restarting to avoid overheating and damage
to electronic components.
4 PRODUCT SPECIFICATION
DMX512 standard control.
DMX512 standard control (2 channels: brightness and flash-rate)
Brightness adjustable(0-100%).
Lamp: 1500W Strobo bulb
Strobo:1-16 times/sec
Pot. dimmer adn speed
Flash-rate adjustable (1-12 flashes/sec.).
Elaborate reflector system.
With 3-pin XLP-connection.
High efficient fan cooling system.
power supply: AC 230V 50/60Hz
dimensions: 540x300x205mm
Net. Weight: 4kg
Gross Weight: 5kg
Strobe FL-1500 DMX F9100387
www.flash-butrym.pl
3
5 INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
6 CONNECTIONS
The device is equipped with the DMX interface (3-pin XLR in/out). The connection is performed using cable
with XLR-female -> XLR-Male plugs.
6.1 Voltage specification
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
230V
1500W
50/60Hz
7 OPERATION MANUAL
7.1 Menu
Manual function:
Dip 9 ON, dips 1-8 OFF, dip 10 OFF
DMX function:
Dips 1 and 10 ON, dips 2-9 OFF
7.2 DMX channel list
2CH mode
Chanel
Function
Effect
CH 1
Flash speed
0-255: slow to fast
CH 2
Dimmer
0-255: 0%-100%
www.flash-butrym.pl
4
1 WPROWADZENIE
Dziękujemy za zakup urządzenia Strobo FL-1500 DMX. Ze względów bezpieczeństwa oraz w celu
zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2 ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3 KONSERWACJA
1. Dla zachowania dobrej cyrkulacji powietrza należy regularnie czyścić wentylator oraz osłonę
wentylatora
2. W celu uniknięcia przegrzania i uszkodzenia elementów elektronicznych, po każdym
wyłączeniu urządzenia należy odczekać 20 minut przed jego ponownym uruchomieniem.
4 SPECYFIKACJA PRODUKTU
Zasilanie: 230V AC 50Hz
Palnik: 1500W wyładowczy
Częstotliwość:1-16 błysków/sec
Sterowanie: DMX512, 2 kanały (częstotliwość i natężenie błysków)
sterowanie częstotliwością za pomocą potencjometrów dimer i speed
5 INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
Strobe FL-1500 DMX F9100387
www.flash-butrym.pl
5
6 POŁĄCZENIA
Urządzenie wyposażone jest w interfejs DMX (wejście/wyjście XLR 3-pin). Połączenie odbywa się przy
użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski.
6.1 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
230V
1500W
50/60Hz
7 INSTRUKCJA UŻYTKOWANIA
7.1 Menu
Funkcja manualna:
Dip 9 włączony, dipy 1-8 wyłączone, dip 10 wyłączony
Funkcja DMX:
Dipy 1 i10 włączone, dipy 2-9 wyłączone
7.2 Lista kanałów DMX
Tryb 2CH
Kanał
Funkcja
Efekt
CH 1
Prędkość błysku
0-255: wolno-szybko
CH 2
Dimmer
0-255: 0%-100%
1
2
3
1
2
3
GROUND
DMX +
DMX -
XLR
ŻEŃSKI
XLR
MĘSKI
