USER MANUAL / INSTRUKCJA OBSŁUGI
LED MOVING HEAD
60W
F1700044
LED MOVING HEAD 60W F1700044
www.flash-butrym.pl
1
Table of Contents
1 Introduction ...................................................................................................................................................... 2
2 Safety information ........................................................................................................................................... 2
3 Product information ........................................................................................................................................ 2
3.1 Specification ................................................................................................................................................ 2
4 Installation ........................................................................................................................................................ 3
5 Connections ...................................................................................................................................................... 3
5.1 Connecting DMX signal............................................................................................................................. 3
5.2 Voltage specification .................................................................................................................................. 3
5.3 Connecting power supply ........................................................................................................................ 3
6 Operation manual ............................................................................................................................................ 4
6.1 Control panel .............................................................................................................................................. 4
6.2 Menu ............................................................................................................................................................ 4
6.3 DMX channel list ........................................................................................................................................ 5
Spis treści
1 Wprowadzenie ................................................................................................................................................. 6
2 Zasady bezpieczeństwa .................................................................................................................................. 6
3 Informacje o produkcie ................................................................................................................................... 6
3.1 Specyfikacja ................................................................................................................................................. 6
4 Instalacja ........................................................................................................................................................... 7
5 Połączenia ......................................................................................................................................................... 7
5.1 Podłączenie sygnału DMX ........................................................................................................................ 7
5.2 Specyfikacja zasilania ................................................................................................................................. 7
5.3 Podłączanie zasilania ................................................................................................................................. 7
6 Instrukcja użytkowania ................................................................................................................................... 8
6.1 Panel sterowania ........................................................................................................................................ 8
6.2 Menu ............................................................................................................................................................ 8
6.3 Lista kanałów DMX.................................................................................................................................... 9
www.flash-butrym.pl
2
1 INTRODUCTION
Thank you for purchasing LED MOVING HEAD 60W. For safety reasons and to ensure the trouble-free
operation, carefully read the instructions.
2 SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. To avoid damage please don't use organic solvents to clean the fixture shell.
6. The device must be installed on stable structures
7. Wait 20 minutes to fully cool the light before re-use.
3 PRODUCT INFORMATION
3.1 Specification
Power consumption: 120W
Power supply voltage: 110 - 220V
Voltage frequency: 50/60Hz
Diode type: Standard LED (Single color)
Number of diodes: 1
Display: LED - 4 characters
Color: White
Dimming: Linear: 0 - 100%
Flash frequency (min): 1Hz
Flash frequency (max): 10Hz
Prism: 3-facet
GOBO wheel: 6 patterns+ open, rotating
PAN range: 630°
TILT range: 270°
DMX standard: DMX 512
Control interface: 4 buttons
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Housing made: ABS
Cooling: Passive
Height [cm]: 35
Width [cm]: 26
Depth [cm]: 26
Weight [kg]: 7
Weight with packaging [kg]: 7,4
LED MOVING HEAD 60W F1700044
www.flash-butrym.pl
3
Set includes: power cable, DMX cable
4 INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5 CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in): IEC C14
5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
110~240V
120W
50/60Hz
5.3 Connecting power supply
The connection is performed using IEC C14 power cable (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
www.flash-butrym.pl
4
6 OPERATION MANUAL
6.1 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. ESC – choose function
2. DOWN – change value
3. UP – change value
4. ENTER – confirm changes
6.2 Menu

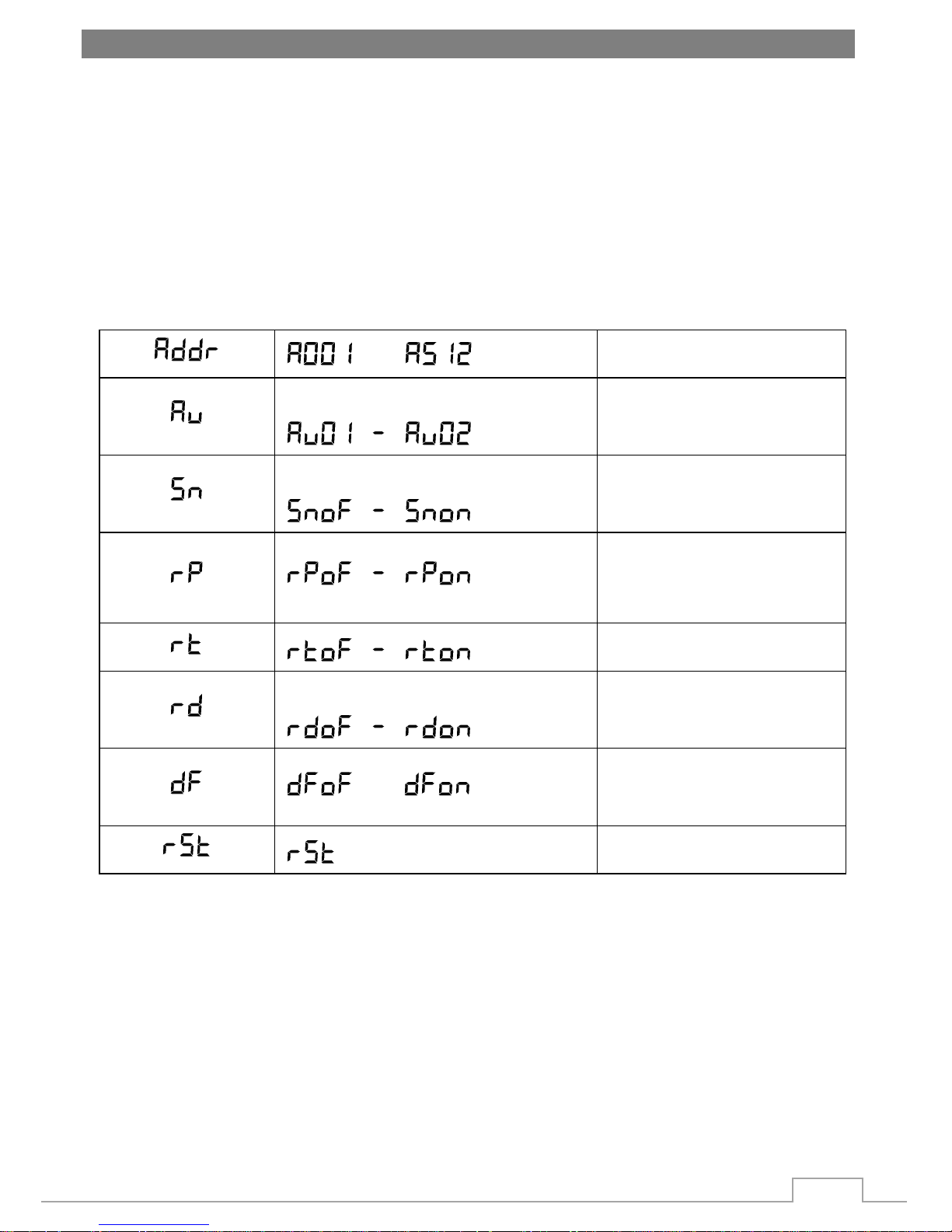

Menu diagram:
–
Set DMX address
Auto run mode
Sound control mode
Reversed Pan movement
Reversed Tilt movement
Reversed display mode
–
Factory settings
Reset mode
LED MOVING HEAD 60W F1700044
www.flash-butrym.pl
5
6.3 DMX channel list
12CH mode
Channel
Function
Effect
CH 1
Pan
0-255: 0-630°
CH 2
Tilt
0-255: 0-270°
CH 3
Color wheel
0-17: No function
18-34: Color 1
35-51: Color 2
52-68: Color 3
69-85: Color 4
86-102: Color 5
103-119: Color 6
120-127: Color 7
128-192: clockwise rotation, fast to slow
193-255: Color wheel anticlockwise rotation, slow to fast
CH 4
Gobo wheel
0-17: No function
18-36: Gobo 1
37-55: Gobo 2
56-74: Gobo 3
75-93: Gobo 4
94-112: Gobo 5
113-127: Gobo 6
128-192: Gobo wheel clockwise rotation, fast to slow
193-255: Gobo wheel anticlockwise rotation, slow to fast
CH 5
Gobo wheel rotation
0: No function
1-127: anticlockwise rotation, fast to slow
128-255: clockwise rotation, slow to fast
CH 6
Strobe
0: No function
1-255: Strobe, slow to fast
CH 7
Dimmer
0-255: 0-100%
CH 8
Prism
0-12: No function
13-255: Prism
CH 9
Pan/Tilt speed
0-255: Fast to slow
CH10
Pan fine
0-255: Fine tune
CH11
Tilt fine
0-255: Fine tune
CH12
Reset
0-149: No function
150-200: Reset
201-255: No function
www.flash-butrym.pl
6
1 WPROWADZENIE
Dziękujemy za zakup urządzenia LED głowica ruchoma 60W. Ze względów bezpieczeństwa oraz w celu
zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2 ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Aby uniknąć uszkodzeń nie należy stosować rozpuszczalników organicznych do
czyszczenia powłoki urządzenia.
6. Urządzenie należy instalować na stabilnych konstrukcjach
7. Po wyłączeniu urządzenia należy odczekać 20 minut przed ponownym użyciem w celu
całkowitego wychłodzenia urządzenia.
3 INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Pobór mocy: 120W
Napięcie zasilania: 110 - 240V
Częstotliwość napięcia: 50/60Hz
Typ diody: Standard LED (jednokolorowa)
Ilość diod: 1
Moc diody: 60W
Wyświetlacz: LED - 4 znaki:
Barwa: Biała
Ściemnianie: Płynne: 0 - 100%
Błysk - częstotliwość minimalna: 1Hz
Błysk - częstotliwość maksymalna: 20Hz
Pryzmat: 3-aspektowy
Tarcza GOBO: 6 wzorów+ otwarte, obracanie
Zakres ruchu - PAN: 630°
Zakres ruchu - TILT: 270°
Ilość kanałów DMX: 12
Standard DMX: DMX 512
Sterowanie: 4 przyciski:
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin:
Wysokość [cm]: 35
LED MOVING HEAD 60W F1700044
www.flash-butrym.pl
7
Szerokość [cm]: 26
Głębokość [cm]: 26
Waga [kg]: 7
Waga z opakowaniem [kg]: 7,4
W zestawie: kabel zasilający, kabel DMX
4 INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5 POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście) – złącze: IEC C14
5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
110~240V
120W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu kabla zasilającego IEC C14 (dołączony).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
www.flash-butrym.pl
8
6 INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
1. ESC – wybranie funkcji
2. DOWN – edycja parametru
3. UP – edycja parametru
4. ENTER – zatwierdzenie zmian
6.2 Menu
Schemat menu urządzenia:
–
Ustaw adres DMX
Tryb Auto
Tryb sterowania dźwiękiem
Odwrócony ruch Pan
Odwrócony ruch Tilt
Odwrócenie wyświetlacza
–
Ustawienia fabryczne
Reset
LED MOVING HEAD 60W F1700044
www.flash-butrym.pl
9
6.3 Lista kanałów DMX
Tryb 12CH
Kanał
Funkcja
Efekt
CH 1
Pan
0-255: 0-630°
CH 2
Tilt
0-255: 0-270°
CH 3
Tarcza kolorów
0-17: Brak funkcji
18-34: Kolor 1
35-51: Kolor 2
52-68: Kolor 3
69-85: Kolor 4
86-102: Kolor 5
103-119: Kolor 6
120-127: Kolor 7
128-192: Obrót zgodnie ze wskazówkami zegara, szybko-wolno
193-255: Obrót przeciwnie do wskazówek zegara, wolno-szybko
CH 4
Tarcza gobo
0-17: Brak funkcji
18-36: Gobo 1
37-55: Gobo 2
56-74: Gobo 3
75-93: Gobo 4
94-112: Gobo 5
113-127: Gobo 6
128-192: Obrót zgodnie ze wskazówkami zegara, szybko-wolno
193-255: Obrót przeciwnie do wskazówek zegara, wolno-szybko
CH 5
Obrót tarczy gobo
0: Brak funkcji
1-127: Obrót przeciwnie do wskazówek zegara, szybko-wolno
128-255: clockwise rotation, slow to fast
CH 6
Strobo
0: Brak funkcji
1-255: Strobo, wolno-szybko
CH 7
Dimmer
0-255: 0-100%
CH 8
Pryzmat
0-12: Brak funkcji
13-255: Pryzmat
CH 9
Prędkość Pan/Tilt
0-255: szybko-wolno
CH10
Pan fine
0-255: Regulacja fine
CH11
Tilt fine
0-255: Regulacja fine
CH12
Reset
0-149: Brak funkcji
150-200: Reset
201-255: Brak funkcji
