USER MANUAL
Moving Head
FL-232 BEAM 7R
F1000083
Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
1
Table of Contents
1 Introduction ...................................................................................................................................................... 2
2 Safety information ........................................................................................................................................... 2
3 Product information ........................................................................................................................................ 2
3.1 Features ....................................................................................................................................................... 2
3.2 Specification ................................................................................................................................................ 2
4 Installation ........................................................................................................................................................ 3
5 Connections ...................................................................................................................................................... 3
5.1 Connecting DMX signal............................................................................................................................. 4
5.2 Voltage specification .................................................................................................................................. 4
5.3 Connecting power supply ........................................................................................................................ 4
6 Operation manual ............................................................................................................................................ 5
6.1 DMX channel list ........................................................................................................................................ 5
Spis treści
1 Wprowadzenie ............................................................................................................................................... 11
2 Zasady bezpieczeństwa ................................................................................................................................ 11
3 Informacje o produkcie ................................................................................................................................. 11
3.1 Opis ............................................................................................................................................................ 11
3.2 Specyfikacja ............................................................................................................................................... 12
4 Instalacja ......................................................................................................................................................... 13
5 Połączenia ....................................................................................................................................................... 13
5.1 Podłączenie sygnału DMX ...................................................................................................................... 13
5.2 Specyfikacja zasilania ............................................................................................................................... 13
5.3 Podłączanie zasilania ............................................................................................................................... 14
6 Lista kanałów DMX ....................................................................................................................................... 15
www.flash-butrym.pl
2
1 INTRODUCTION
Thank you for purchasing Moving Head FL-232 BEAM 7R. For safety reasons and to ensure the
trouble-free operation, carefully read the instructions.
2 SAFETY INFORMATION
1. CAUTION ! Avoid looking directly into the light source (meant especially for epileptics)!
2. CAUTION ! Keep away from fire!
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
6. WARNNING! Minimum distance of inflammable materials from the surface: 12m.
7. To reduce the risk of electrical shock or fire, do not expose this unit to rain or moisture.
8. Do not spill water or other liquids into or on to your unit.
9. During long periods of non-use, disconnect the units main power.
10. It should be installed in a well-ventilated place, at a distance of 50cm or more with the walls.
At the same time, please check if the fan and ventilation holes are unobstructed.
11. Disconnect the power supply before installation.
The product has perfect performance and integrity packing. All users should be strictly comply with the
warning and operating instructions as stated. Or we aren't in charge of any result by misusing. Any damage
resulting by misuse is not within the company’s warranty.
WARNING! THE BULB IS HOT!
Please turn off or restart the device only after 20 minutes after turning off the lamp, once it is fully cooled
down. Frequent switching will reduce the life span of lamps and bulbs.
CAUTION! The head and yoke must be unlocked before operation! Check the pan/tilt locks!
3 PRODUCT INFORMATION
3.1 Features
Lamp: equivalent discharge lamp 7R, 230W
Resetting the lamp on and off using the DMX512 signal
Extremely fast and precise movement
Electronic monitoring of the error message
Ultra compact design, light weight device (17.2 kg)
PAN / TILT speed control via DMX
3 lenses
Aluminum construction with plastic elements
Two side handles for transportation
PAN / TILT lock for safe handling
Minimum distance to illuminated surfaces: 3m
3.2 Specification
Power consumption: 330W
Power supply voltage: 100 - 240V
Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
3
Voltage frequency: 50/60Hz
Lamp type: 7R
Display: LCD Matrix
Color: Color wheel - 14 colors + white
ZOOM: No
Beam angle (min): 1°
Beam angle (max): 1°
Dimming: Linear: 0 - 100%
Prism: 8-facet, rotating
FROST filter: Yes
FOCUS: Electronic
GOBO wheel: 7 patterns + open
PAN range: 540°
TILT range: 280°
Number of DMX channels: 16 / 17 / 20
DMX standard: DMX 512
Control interface: Wheel controller
Operating modes: Automatic, Sound, DMX-512, Master/Slave
Features: Resetting the lamp on and off using the DMX512 signal
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin, XLR - 5 pin
DMX OUT: XLR - 3 pin, XLR - 5 pin
IP Rating: IP20
Housing made: ABS
Cooling: Active
Height [cm]: 52
Width [cm]: 40
Depth [cm]: 32
Weight [kg]: 17,2
Weight with packaging [kg]: 19
Set includes: Power cord, Power cord (LINK), Mounting bracket (2pcs)
4 INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5 CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 5-pin, XLR 3-pin socket
www.flash-butrym.pl
4
2. Power (in/out): powerCON socket
5.1 Connecting DMX signal

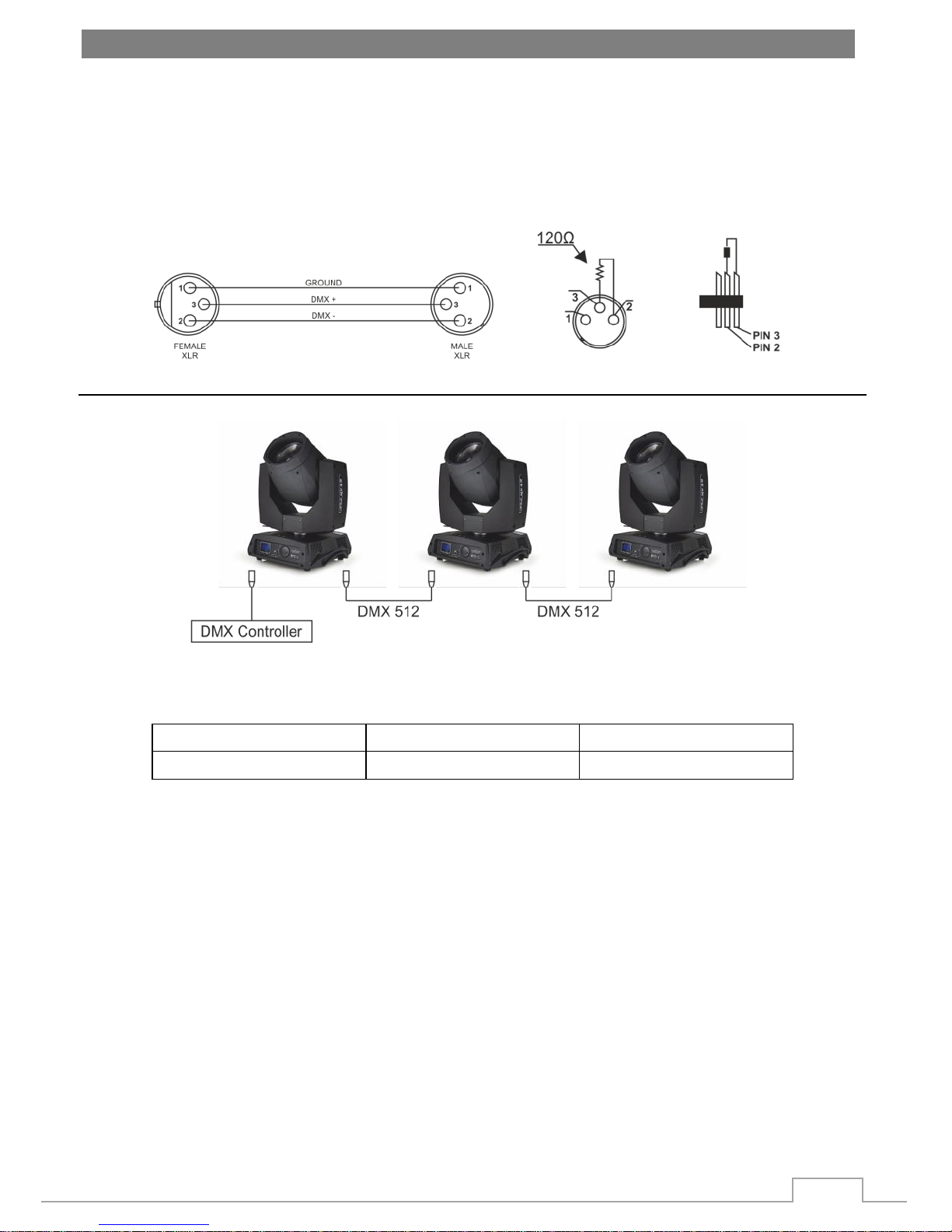

The connection is performed using cable with XLR-female -> XLR-Male plugs.
CAUTION: At the last fixture, the DMX signal has to be terminated with a terminator. Solder a 120 resistor
between signal (-) and signal (+) into a XLR plug and plug it in the DMX output of the last fixture.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
100~240V
330W
50/60Hz
5.3 Connecting power supply
The connection is performed using power cable with PowerCon connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
5
6 OPERATION MANUAL
6.1 DMX channel list
16CH mode (Smal)
Channel
Function
Effect
CH 1
Color wheel
0: White
5: White + red
9: Red
13: Red + orange
18: Orange
22: Orange + aquamarine
26: Aquamarine
30: Aquamarine + light orange
35: Light orange
39: Light orange + cold white
43: Cold white
47: Cold white + lavender
52: Lavender
56: Lavender + light yellow
60: Light yellow
64: Light yellow + cyan
69: Cyan
73: Cyan + violet
77: Violet
82: Violet + yellow
86: Yellow
90: Yellow + CTO260
94: CTO260
99: CTO260 + CTO190
103: CTO190
107: CTO190 + CTB8000
111: CTB8000
116: CTB8000 + pink
120: Pink
124: Pink + white
128-145: White
146-255: Pattern clockwise rotation, slow-fast
CH 2
Strobe
0-9: Close
10-240: Strobe, slow-fast
241-255: Open
CH 3
Dimmer
0-255: 0-100%
www.flash-butrym.pl
6
CH 4
Gobo wheel
0-4: White (open)
5: Gobo 1
10: Gobo 2
15-15: Gobo 3
20-19: Gobo 4
25: Gobo 5
30: Gobo 6
35: Gobo 7
40: Gobo 8
45: Gobo 9
50: Gobo 10
55: Gobo 11
60: Gobo 12
65: Gobo 13
70: Gobo 14
75: Gobo 15
80: Gobo 16
85: Gobo 17
90-129: Gobo clockwise rotation, fast-slow
130-134: Stop
135-170: Gobo counterclockwise rotation, slow-fast
171: Gobo 1 shake, slow-fast
176: Gobo 2 shake, slow-fast
181: Gobo 3 shake, slow-fast
186: Gobo 4 shake, slow-fast
191: Gobo 5 shake, slow-fast
196: Gobo 6 shake, slow-fast
201: Gobo 7 shake, slow-fast
206: Gobo 8 shake, slow-fast
211: Gobo 9 shake, slow-fast
216: Gobo 10 shake, slow-fast
221: Gobo 11 shake, slow-fast
226: Gobo 12 shake, slow-fast
231: Gobo 13 shake, slow-fast
236: Gobo 14 shake, slow-fast
241: Gobo 15 shake, slow-fast
246: Gobo 16 shake, slow-fast
251: Gobo 17 shake, slow-fast
CH 5
Prism
0-127: Prism Off
128-255: Prism On
CH 6
Prism rotation
0-127: 0° - 420°
128-190: Clockwise rotation, fast-slow
191-192: Stop
193-255: Counterclockwise rotation, slow-fast
CH 7
Empty
0-255: No function
CH 8
Frost
0-127: Frost Off
128-255: Frost On
CH 9
Focus
0-255: Focus, far-close
CH 10
Pan
0-255: Pan rotation 0°-540°
CH 11
Pan fine
0-255: Pan rotation fine
CH 12
Tilt
0-255: Tilt rotation 0°-280°
CH 13
Tilt fine
0-255: Tilt rotation fine
CH 14
Empty
0-255: No function
CH 15
Reset
0-127: No function
128-255: Reset
CH 16
Lamp on / off
0-25: No function
26-100: Lamp off
101-255: Lamp on
Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
7
17CH mode (Stan)
Channel
Function
Effect
CH 1
Color wheel
0: White
5: White + red
9: Red
13: Red + orange
18: Orange
22: Orange + aquamarine
26: Aquamarine
30: Aquamarine + light orange
35: Light orange
39: Light orange + cold white
43: Cold white
47: Cold white + lavender
52: Lavender
56: Lavender + light yellow
60: Light yellow
64: Light yellow + cyan
69: Cyan
73: Cyan + violet
77: Violet
82: Violet + yellow
86: Yellow
90: Yellow + CTO260
94: CTO260
99: CTO260 + CTO190
103: CTO190
107: CTO190 + CTB8000
111: CTB8000
116: CTB8000 + pink
120: Pink
124: Pink + white
128-145: White
146-255: Pattern clockwise rotation, slow-fast
CH 2
Strobe
0-9: Close
10-240: Strobe, slow-fast
241-255: Open
CH 3
Dimmer
0-255: 0-100%
www.flash-butrym.pl
8
CH 4
Gobo wheel
0-4: White (open)
5: Gobo 1
10: Gobo 2
15-15: Gobo 3
20-19: Gobo 4
25: Gobo 5
30: Gobo 6
35: Gobo 7
40: Gobo 8
45: Gobo 9
50: Gobo 10
55: Gobo 11
60: Gobo 12
65: Gobo 13
70: Gobo 14
75: Gobo 15
80: Gobo 16
85: Gobo 17
90-129: Gobo clockwise rotation, fast-slow
130-134: Stop
135-170: Gobo counterclockwise rotation, slow-fast
171: Gobo 1 shake, slow-fast
176: Gobo 2 shake, slow-fast
181: Gobo 3 shake, slow-fast
186: Gobo 4 shake, slow-fast
191: Gobo 5 shake, slow-fast
196: Gobo 6 shake, slow-fast
201: Gobo 7 shake, slow-fast
206: Gobo 8 shake, slow-fast
211: Gobo 9 shake, slow-fast
216: Gobo 10 shake, slow-fast
221: Gobo 11 shake, slow-fast
226: Gobo 12 shake, slow-fast
231: Gobo 13 shake, slow-fast
236: Gobo 14 shake, slow-fast
241: Gobo 15 shake, slow-fast
246: Gobo 16 shake, slow-fast
251: Gobo 17 shake, slow-fast
CH 5
Prism
0-127: Prism Off
128-255: Prism On
CH 6
Prism rotation
0-127: 0° - 420°
128-190: Clockwise rotation, fast-slow
191-192: Stop
193-255: Counterclockwise rotation, slow-fast
CH 7
Empty
0-255: No function
CH 8
Frost
0-127: Frost Off
128-255: Frost On
CH 9
Focus
0-255: Focus, far-close
CH 10
Pan
0-255: Pan rotation 0°-540°
CH 11
Pan fine
0-255: Pan rotation fine
CH 12
Tilt
0-255: Tilt rotation 0°-280°
CH 13
Tilt fine
0-255: Tilt rotation fine
CH 14
Empty
0-255: No function
CH 15
Reset
0-127: No function
128-255: Reset
CH 16
Lamp on / off
0-25: No function
26-100: Lamp off
101-255: Lamp on
CH 17
Pan / Tilt speed
0-5: Fastest
6-250: Fast-slow
251-255: Fastest
Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
9
20CH mode (Defe)
Channel
Function
Effect
CH 1
Color wheel
0: White
5: White + red
9: Red
13: Red + orange
18: Orange
22: Orange + aquamarine
26: Aquamarine
30: Aquamarine + light orange
35: Light orange
39: Light orange + cold white
43: Cold white
47: Cold white + lavender
52: Lavender
56: Lavender + light yellow
60: Light yellow
64: Light yellow + cyan
69: Cyan
73: Cyan + violet
77: Violet
82: Violet + yellow
86: Yellow
90: Yellow + CTO260
94: CTO260
99: CTO260 + CTO190
103: CTO190
107: CTO190 + CTB8000
111: CTB8000
116: CTB8000 + pink
120: Pink
124: Pink + white
128-145: White
146-255: Pattern clockwise rotation, slow-fast
CH 2
Strobe
0-9: Close
10-240: Strobe, slow-fast
241-255: Open
CH 3
Dimmer
0-255: 0-100%
www.flash-butrym.pl
10
CH 4
Gobo wheel
0-4: White (open)
5: Gobo 1
10: Gobo 2
15-15: Gobo 3
20-19: Gobo 4
25: Gobo 5
30: Gobo 6
35: Gobo 7
40: Gobo 8
45: Gobo 9
50: Gobo 10
55: Gobo 11
60: Gobo 12
65: Gobo 13
70: Gobo 14
75: Gobo 15
80: Gobo 16
85: Gobo 17
90-129: Gobo clockwise rotation, fast-slow
130-134: Stop
135-170: Gobo counterclockwise rotation, slow-fast
171: Gobo 1 shake, slow-fast
176: Gobo 2 shake, slow-fast
181: Gobo 3 shake, slow-fast
186: Gobo 4 shake, slow-fast
191: Gobo 5 shake, slow-fast
196: Gobo 6 shake, slow-fast
201: Gobo 7 shake, slow-fast
206: Gobo 8 shake, slow-fast
211: Gobo 9 shake, slow-fast
216: Gobo 10 shake, slow-fast
221: Gobo 11 shake, slow-fast
226: Gobo 12 shake, slow-fast
231: Gobo 13 shake, slow-fast
236: Gobo 14 shake, slow-fast
241: Gobo 15 shake, slow-fast
246: Gobo 16 shake, slow-fast
251: Gobo 17 shake, slow-fast
CH 5
Prism
0-127: Prism Off
128-255: Prism On
CH 6
Prism rotation
0-127: 0° - 420°
128-190: Clockwise rotation, fast-slow
191-192: Stop
193-255: Counterclockwise rotation, slow-fast
CH 7
Empty
0-255: No function
CH 8
Frost
0-127: Frost Off
128-255: Frost On
CH 9
Focus
0-255: Focus, far-close
CH 10
Pan
0-255: Pan rotation 0°-540°
CH 11
Pan fine
0-255: Pan rotation fine
CH 12
Tilt
0-255: Tilt rotation 0°-280°
CH 13
Tilt fine
0-255: Tilt rotation fine
CH 14
Empty
0-255: No function
CH 15
Reset
0-127: No function
128-255: Reset
CH 16
Lamp on / off
0-25: No function
26-100: Lamp off
101-255: Lamp on
CH 17
Pan / Tilt speed
0-5: Fastest
6-250: Fast-slow
251-255: Fastest
CH 18
Color wheel
index speed
0-255: Fast-slow
CH 19
Prism, Frost
on/off speed
0-255: Fast-slow
CH 20
Gobo wheel
index speed
0-255: Fast-slow
Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
11
1 WPROWADZENIE
Dziękujemy za zakup urządzenia GŁOWICA RUCHOMA FL-232 BEAM 7R. Ze względów bezpieczeństwa
oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2 ZASADY BEZPIECZEŃSTWA
1. UWAGA! Unikać patrzenia bezpośrednio w kierunku źródła światła (dotyczy szczególnie
osób chorych na epilepsję)!
2. UWAGA! Trzymać z dala od ognia!
3. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie nie jest
uszkodzone mechanicznie. W przypadku zauważenia jakichkolwiek uszkodzeń należy
niezwłocznie skontaktować się ze sprzedawcą. Nie podłączać uszkodzonego urządzenia do
sieci elektrycznej.
4. Nie używać urządzenia w warunkach dużej wilgotności oraz w temperaturze powyżej 40°C
5. Przed uruchomieniem urządzenie musi zostać ustawione bądź zainstalowane na stabilnej
strukturze.
6. UWAGA! Minimalna odległość od oświetlanego materiału wynosi 12m. Maksymalna
temperatura oświetlanej powierzchni: 100° C
7. Aby zminimalizować ryzyko porażenia prądem oraz pożaru nie należy wystawiać
urzadzenia na działanie deszczu lub wilgoci. Należy chronić urządzenie przed możliwością
zalania wodą lub innymi płynami.
8. Gdy urządzenie nie jest używane należy odłączyć je od źródła zasilania.
9. Urządzenie powinno być zainstalowane w dobrze wentylowanym pomieszczeniu, w
odległości co najmniej 50cm od najbliższej powierzchni (ściany, sufitu itp). Jednocześnie
należy upewnić się, że otwory wentylacyjne nie są zatkane oraz wentylatory działają
poprawnie.
10. Na czas instalacji należy odłączyć urządzenie od źródła zasilania.
Urządzenie jest fabrycznie zapakowane oraz przygotowane do pracy. Wszelkie uszkodzenia będące
efektem nieprzestrzegania zasad bezpieczeństwa opisanych w instrukcji będą skutkowały utratą gwarancji
producenta.
UWAGA! ŻARÓWKA JEST GORĄCA!
Wyłączenie lub resetowanie urządzenia powinno odbywać się najwcześniej 20 minut od wyłączenia
lampy, w celu zapewnienia jej odpowiedniego schłodzenia. Częste włączanie i wyłączanie może mieć
negatywny wpływ na żywotność lampy.
UWAGA! Głowica i jarzmo muszą zostać odblokowane przed uruchomieniem. W tym celu należy
sprawdzić blokady pan/tilt!
3 INFORMACJE O PRODUKCIE
3.1 Opis
Głowica ruchoma wyposażona w rewolucyjną lampę wyładowczą R7 230W. Ta głowica typu BEAM
generuje strumień światła, którego jasność porównywalna jest do jasności lamp wyładowczych o dużej
mocy. Urządzenie posiada niezwykle wyraźny i jasny promień oraz wiele funkcji ułatwiających wygodną
pracę.
www.flash-butrym.pl
12
3.2 Specyfikacja
Pobór mocy: 330W
Napięcie zasilania: 100 - 240V
Częstotliwość napięcia: 50/60Hz
Typ lampy: 7R
Wyświetlacz: LCD Matrycowy
Barwa: Tarcza kolorów - 14 + biały
ZOOM: Nie
Kąt świecenia (min): 1°
Kąt świecenia (max): 1°
Ściemnianie: Płynne: 0 - 100%
Pryzmat: 8-ścienny, obrotowy
Filtr FROST: Tak
Regulacja ostrości (FOCUS): Elektroniczna
Tarcza GOBO: 17 wzorów
Zakres ruchu - PAN: 540°
Zakres ruchu - TILT: 280°
Ilość kanałów DMX: 16 / 17 / 20
Standard DMX: DMX 512
Sterowanie: Kółko sterujące
Tryby pracy: Auto, DMX512, Sound, Master/Slave
Funkcje: Resetowanie ustawień i wyłączanie lampy przy pomocy sygnału DMX512
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin, XLR - 5 pin
DMX OUT: XLR - 3 pin, XLR - 5 pin
Stopień ochrony IP: IP20
Rodzaj obudowy: ABS
Chłodzenie: Aktywne
Wysokość [cm]: 51
Szerokość [cm]: 40
Głębokość [cm]: 32
Waga [kg]: 17,2
Waga z opakowaniem [kg]: 19
W zestawie: Kabel zasilający, kabel zasilający OUT, uchwyt montażowy x2
Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
13
4 INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5 POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 5-pin, XLR 3-pin
2. Zasilanie (wejście/wyjście) - złącze powerCON
5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski.
UWAGA: Do wyjścia XLR ostatniego urządzenia podłączonego w szeregu DMX należy podłączyć tzw.
„terminator”. Terminator wykonuje się wlutowując rezystor 120 pomiędzy 2 i 3 pin złącza XLR
(sygnał + i – DMX). Tak zmodyfikowany wtyk należy podłączyć do wyjścia DMX ostatniego urządzenia.
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
100~240V
330W
50/60Hz
www.flash-butrym.pl
14
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
15
6 LISTA KANAŁÓW DMX
Tryb 16CH (Smal)
Channel
Function
Effect
CH 1
Tarcza kolorów
0: Biały
5: Biały + czerwony
9: Czerwony
13: Czerwony + pomarańczowy
18: Pomarańczowy
22: Pomarańczowy + akwamaryna
26: Akwamaryna
30: Akwamaryna + jasny pomarańczowy
35: Jasny pomarańczowy
39: Jasny pomarańczowy + zimny Biały
43: Zimny Biały
47: Zimny Biały + lavender
52: Lavender
56: Lavender + jasny żółty
60: Jasny żółty
64: Jasny żółty + cyan
69: Cyan
73: Cyan + fioletowy
77: Fioletowy
82: Fioletowy + żółty
86: Żółty
90: Żółty + CTO260
94: CTO260
99: CTO260 + CTO190
103: CTO190
107: CTO190 + CTB8000
111: CTB8000
116: CTB8000 + różowy
120: Różowy
124: Różowy + Biały
128-145: Biały
146-255: Obrót w prawo, wolno-szybko
CH 2
Strobo
0-9: Zamknięty
10-240: Strobowanie, wolno-szybko
241-255: Otwarty
CH 3
Jasność
0-255: 0-100%
www.flash-butrym.pl
16
CH 4
Gobo
0-4: Biały (otwarty)
5: Gobo 1
10: Gobo 2
15-15: Gobo 3
20-19: Gobo 4
25: Gobo 5
30: Gobo 6
35: Gobo 7
40: Gobo 8
45: Gobo 9
50: Gobo 10
55: Gobo 11
60: Gobo 12
65: Gobo 13
70: Gobo 14
75: Gobo 15
80: Gobo 16
85: Gobo 17
90-129: Gobo obrót w prawo, szybko-wolno
130-134: Stop
135-170: Gobo obrót w lewo, wolno-szybko
171: Gobo 1 efekt „shake”, wolno-szybko
176: Gobo 2 efekt „shake”, wolno-szybko
181: Gobo 3 efekt „shake”, wolno-szybko
186: Gobo 4 efekt „shake”, wolno-szybko
191: Gobo 5 efekt „shake”, wolno-szybko
196: Gobo 6 efekt „shake”, wolno-szybko
201: Gobo 7 efekt „shake”, wolno-szybko
206: Gobo 8 efekt „shake”, wolno-szybko
211: Gobo 9 efekt „shake”, wolno-szybko
216: Gobo 10 efekt „shake”, wolno-szybko
221: Gobo 11 efekt „shake”, wolno-szybko
226: Gobo 12 efekt „shake”, wolno-szybko
231: Gobo 13 efekt „shake”, wolno-szybko
236: Gobo 14 efekt „shake”, wolno-szybko
241: Gobo 15 efekt „shake”, wolno-szybko
246: Gobo 16 efekt „shake”, wolno-szybko
251: Gobo 17 efekt „shake”, wolno-szybko
CH 5
Pryzmat
0-127: Wyłączony
128-255: Włączony
CH 6
Obrót pryzmatu
0-127: 0° - 420°
128-190: Obrót w prawo, szybko-wolno
191-192: Stop
193-255: Obrót w lewo, wolno-szybko
CH 7
Pusty
0-255: Brak funkcji
CH 8
Filtr rozpraszający - “Frost”
0-127: Wyłączony
128-255: Włączony
CH 9
Ostrość
0-255: Blisko-daleko
CH 10
Pan
0-255: Obrót w osi X: 0°-540°
CH 11
Pan – ustawienie precyzyjne
0-255: Ustawienie precyzyjne
CH 12
Tilt
0-255: Obrót w osi Y: 0°-280°
CH 13
Tilt fine
0-255: Ustawienie precyzyjne
CH 14
Pusty
0-255: Brak funkcji
CH 15
Reset
0-127: Brak funkcji
128-255: Reset
CH 16
Lampa
0-25: Brak funkcji
26-100: Wyłączenie lampy
101-255: Włączenie lampy
Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
17
Tryb 17CH (Stan)
Channel
Function
Effect
CH 1
Tarcza kolorów
0: Biały
5: Biały + czerwony
9: Czerwony
13: Czerwony + pomarańczowy
18: Pomarańczowy
22: Pomarańczowy + akwamaryna
26: Akwamaryna
30: Akwamaryna + jasny pomarańczowy
35: Jasny pomarańczowy
39: Jasny pomarańczowy + zimny Biały
43: Zimny Biały
47: Zimny Biały + lavender
52: Lavender
56: Lavender + jasny żółty
60: Jasny żółty
64: Jasny żółty + cyan
69: Cyan
73: Cyan + fioletowy
77: Fioletowy
82: Fioletowy + żółty
86: Żółty
90: Żółty + CTO260
94: CTO260
99: CTO260 + CTO190
103: CTO190
107: CTO190 + CTB8000
111: CTB8000
116: CTB8000 + różowy
120: Różowy
124: Różowy + Biały
128-145: Biały
146-255: Pattern clockwise rotation, wolno-szybko
CH 2
Strobo
0-9: Zamknięty
10-240: Strobowanie, wolno-szybko
241-255: Otwarty
CH 3
Jasność
0-255: 0-100%
www.flash-butrym.pl
18
CH 4
Gobo wheel
0-4: Biały (open)
5: Gobo 1
10: Gobo 2
15-15: Gobo 3
20-19: Gobo 4
25: Gobo 5
30: Gobo 6
35: Gobo 7
40: Gobo 8
45: Gobo 9
50: Gobo 10
55: Gobo 11
60: Gobo 12
65: Gobo 13
70: Gobo 14
75: Gobo 15
80: Gobo 16
85: Gobo 17
90-129: Gobo clockwise rotation, szybko-wolno
130-134: Stop
135-170: Gobo counterclockwise rotation, wolno-szybko
171: Gobo 1 efekt „shake”, wolno-szybko
176: Gobo 2 efekt „shake”, wolno-szybko
181: Gobo 3 efekt „shake”, wolno-szybko
186: Gobo 4 efekt „shake”, wolno-szybko
191: Gobo 5 efekt „shake”, wolno-szybko
196: Gobo 6 efekt „shake”, wolno-szybko
201: Gobo 7 efekt „shake”, wolno-szybko
206: Gobo 8 efekt „shake”, wolno-szybko
211: Gobo 9 efekt „shake”, wolno-szybko
216: Gobo 10 efekt „shake”, wolno-szybko
221: Gobo 11 efekt „shake”, wolno-szybko
226: Gobo 12 efekt „shake”, wolno-szybko
231: Gobo 13 efekt „shake”, wolno-szybko
236: Gobo 14 efekt „shake”, wolno-szybko
241: Gobo 15 efekt „shake”, wolno-szybko
246: Gobo 16 efekt „shake”, wolno-szybko
251: Gobo 17 efekt „shake”, wolno-szybko
CH 5
Pryzmat
0-127: Wyłączony
128-255: Włączony
CH 6
Obrót pryzmatu
0-127: 0° - 420°
128-190: Obrót w prawo, szybko-wolno
191-192: Stop
193-255: Obrót w lewo, wolno-szybko
CH 7
Empty
0-255: No function
CH 8
Filtr rozpraszający - “Frost”
0-127: Wyłączony
128-255: Włączony
CH 9
Ostrość
0-255: Blisko-daleko
CH 10
Pan
0-255: Obrót w osi X: 0°-540°
CH 11
Pan – ustawienie precyzyjne
0-255: Ustawienie precyzyjne
CH 12
Tilt
0-255: Obrót w osi Y: 0°-280°
CH 13
Tilt fine
0-255: Ustawienie precyzyjne
CH 14
Empty
0-255: No function
CH 15
Reset
0-127: Brak funkcji
128-255: Reset
CH 16
Lampa
0-25: Brak funkcji
26-100: Wyłączenie lampy
101-255: Włączenie lampy
CH 17
Prędkość obrotu Pan / Tilt
0-5: Szybko
6-250: Szybko-wolno
251-255: Szybko

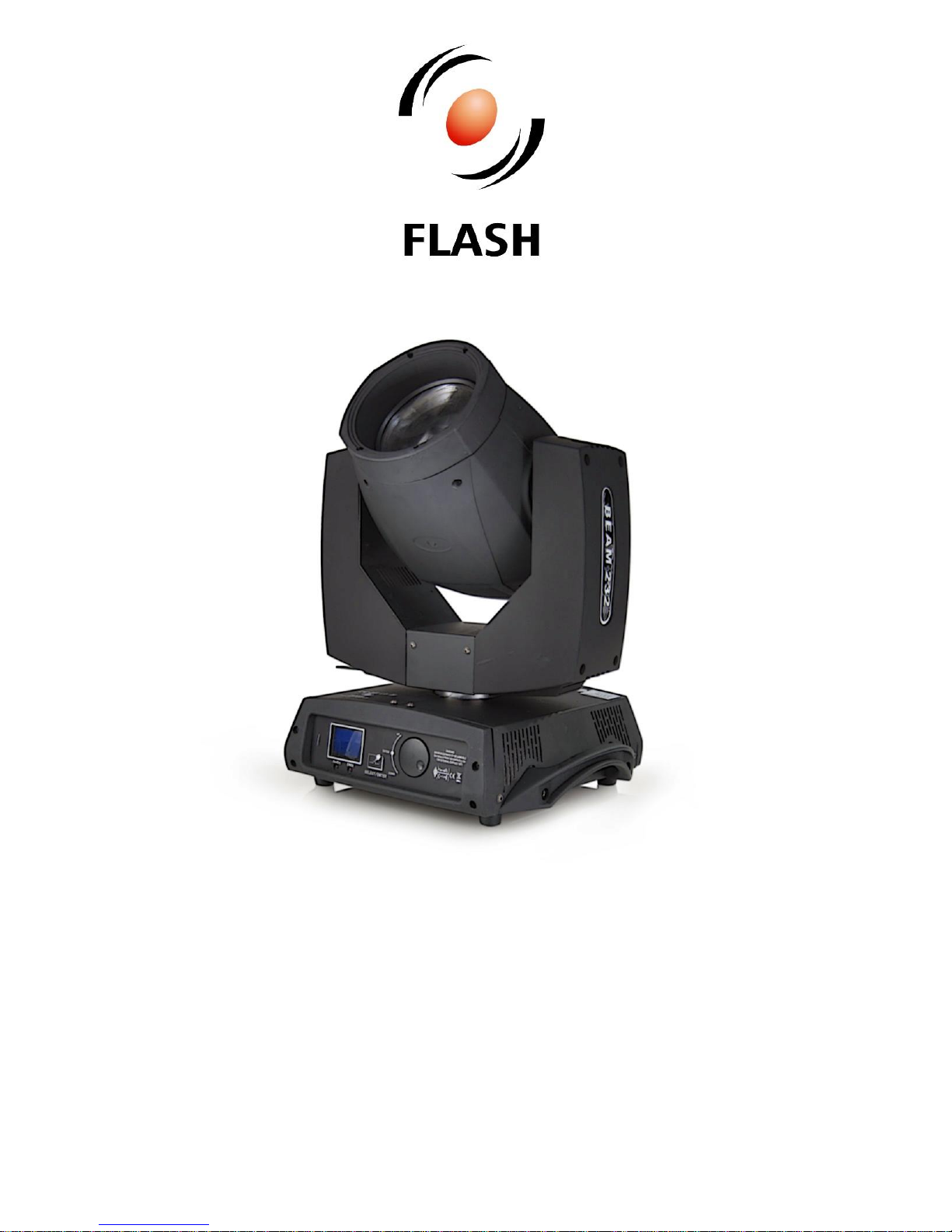

Moving Head FL-232 BEAM 7R F1000083
www.flash-butrym.pl
19
Tryb 20CH (Defe)
Channel
Function
Effect
CH 1
Tarcza kolorów
0: Biały
5: Biały + czerwony
9: Czerwony
13: Czerwony + pomarańczowy
18: Pomarańczowy
22: Pomarańczowy + akwamaryna
26: Akwamaryna
30: Akwamaryna + jasny pomarańczowy
35: Jasny pomarańczowy
39: Jasny pomarańczowy + zimny Biały
43: Zimny Biały
47: Zimny Biały + lavender
52: Lavender
56: Lavender + jasny żółty
60: Jasny żółty
64: Jasny żółty + cyan
69: Cyan
73: Cyan + fioletowy
77: Fioletowy
82: Fioletowy + żółty
86: Żółty
90: Żółty + CTO260
94: CTO260
99: CTO260 + CTO190
103: CTO190
107: CTO190 + CTB8000
111: CTB8000
116: CTB8000 + różowy
120: Różowy
124: Różowy + Biały
128-145: Biały
146-255: Pattern clockwise rotation, wolno-szybko
CH 2
Strobo
0-9: Zamknięty
10-240: Strobowanie, wolno-szybko
241-255: Otwarty
CH 3
Jasność
0-255: 0-100%
www.flash-butrym.pl
20
CH 4
Gobo wheel
0-4: Biały (open)
5: Gobo 1
10: Gobo 2
15-15: Gobo 3
20-19: Gobo 4
25: Gobo 5
30: Gobo 6
35: Gobo 7
40: Gobo 8
45: Gobo 9
50: Gobo 10
55: Gobo 11
60: Gobo 12
65: Gobo 13
70: Gobo 14
75: Gobo 15
80: Gobo 16
85: Gobo 17
90-129: Gobo clockwise rotation, szybko-wolno
130-134: Stop
135-170: Gobo counterclockwise rotation, wolno-szybko
171: Gobo 1 efekt „shake”, wolno-szybko
176: Gobo 2 efekt „shake”, wolno-szybko
181: Gobo 3 efekt „shake”, wolno-szybko
186: Gobo 4 efekt „shake”, wolno-szybko
191: Gobo 5 efekt „shake”, wolno-szybko
196: Gobo 6 efekt „shake”, wolno-szybko
201: Gobo 7 efekt „shake”, wolno-szybko
206: Gobo 8 efekt „shake”, wolno-szybko
211: Gobo 9 efekt „shake”, wolno-szybko
216: Gobo 10 efekt „shake”, wolno-szybko
221: Gobo 11 efekt „shake”, wolno-szybko
226: Gobo 12 efekt „shake”, wolno-szybko
231: Gobo 13 efekt „shake”, wolno-szybko
236: Gobo 14 efekt „shake”, wolno-szybko
241: Gobo 15 efekt „shake”, wolno-szybko
246: Gobo 16 efekt „shake”, wolno-szybko
251: Gobo 17 efekt „shake”, wolno-szybko
CH 5
Pryzmat
0-127: Wyłączony
128-255: Włączony
CH 6
Obrót pryzmatu
0-127: 0° - 420°
128-190: Obrót w prawo, szybko-wolno
191-192: Stop
193-255: Obrót w lewo, wolno-szybko
CH 7
Empty
0-255: No function
CH 8
Filtr rozpraszający - “Frost”
0-127: Wyłączony
128-255: Włączony
CH 9
Ostrość
0-255: Blisko-daleko
CH 10
Pan
0-255: Obrót w osi X: 0°-540°
CH 11
Pan – ustawienie precyzyjne
0-255: Ustawienie precyzyjne
CH 12
Tilt
0-255: Obrót w osi Y: 0°-280°
CH 13
Tilt fine
0-255: Ustawienie precyzyjne
CH 14
Empty
0-255: No function
CH 15
Reset
0-127: Brak funkcji
128-255: Reset
CH 16
Lampa
0-25: Brak funkcji
26-100: Wyłączenie lampy
101-255: Włączenie lampy
CH 17
Prędkość obrotu Pan / Tilt
0-5: Szybko
6-250: Szybko-wolno
251-255: Szybko
CH 18
Prędkość obrotu tarczy kolorów
0-255: Szybko-wolno
CH 19
Prędkość wł/wył filtra Frost
i Pryzmatu
0-255: Szybko-wolno
CH 20
Prędkość obrotu tarczy GOBO
0-255: Szybko-wolno
Loading...
