USER MANUAL / INSTRUKCJA OBSŁUGI
LED MOVING HEAD
7x10W RGBW 4in1
F7000563
LED MOVING HEAD 7x10W RGBW 4in1 F7000493
www.flash-butrym.pl
1
Table of contents
1 Introduction ...................................................................................................................................................... 2
2 Safety information ........................................................................................................................................... 2
3 Maintenance ..................................................................................................................................................... 2
4 Product specification ....................................................................................................................................... 2
5 Installation ........................................................................................................................................................ 3
6 Połączenia ......................................................................................................................................................... 3
6.1 Voltage specification .................................................................................................................................. 3
7 Operation manual ............................................................................................................................................ 3
7.1 Control panel .............................................................................................................................................. 3
7.2 Menu ............................................................................................................................................................ 4
7.3 DMX channel list ........................................................................................................................................ 5
Spis treści
1 Wprowadzenie ................................................................................................................................................. 6
2 Zasady bezpieczeństwa .................................................................................................................................. 6
3 Konserwacja ..................................................................................................................................................... 6
4 Specyfikacja produktu ..................................................................................................................................... 6
5 Instalacja ........................................................................................................................................................... 7
6 Połączenia ......................................................................................................................................................... 7
6.1 Specyfikacja zasilania ................................................................................................................................. 7
7 Instrukcja użytkowania ................................................................................................................................... 8
7.1 Panel sterowania ........................................................................................................................................ 8
7.2 Menu ............................................................................................................................................................ 8
7.3 Lista kanałów DMX.................................................................................................................................... 9
www.flash-butrym.pl
2
1 INTRODUCTION
Thank you for purchasing LED Moving head 7x10W RGBW 4in1. For safety reasons and to ensure the
trouble-free operation, carefully read the instructions.
2 SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
3 MAINTENANCE
1. Regularly clean the fan and the fan cover to maintain good air circulation.
2. After turning the unit off, wait 20 minutes before restarting to avoid overheating and damage
to electronic components.
4 PRODUCT SPECIFICATION
Power consumption: 80W
Power supply voltage: 90 - 230V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 7
Diode power: 10W
Display: LED - 4 characters
Color: RGBW
Beam angle (min): 25°
Beam angle (max): 25°
Dimming: Linear: 0 - 100%
Flash frequency (min): 0Hz
Flash frequency (max): 10Hz
PAN range: 540°
TILT range: 270°
Number of DMX channels: 9 / 14
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: DMX, Master/Slave, Sound controlled
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
IP Rating: IP20
LED MOVING HEAD 7x10W RGBW 4in1 F7000493
www.flash-butrym.pl
3
Housing made: ABS
Cooling: Active
5 INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
6 POŁĄCZENIA
The device is equipped with the DMX interface (3-pin XLR in/out). The connection is performed using cable
with XLR-female -> XLR-Male plugs.
DMX Controller
DMX 512 DMX 512
6.1 Voltage specification
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
90~230V
80W
50/60Hz
7 OPERATION MANUAL
7.1 Control panel
The control panel is equipped with display and 4 control buttons:
1. MODE/ESC – exit to main menu, exit to menu from selected option, cancel changes, go to next
option
www.flash-butrym.pl
4
2. UP – edit
3. DOWN – edit
4. ENTER – confirm changes
For several devices worked properly in the master-slave mode, none of them can be connected to a DMX
controller. While working in master-slave mode, only one device can be configured as "Master", while many
devices can be configured as "Slave".
7.2 Menu
Menu diagram:
d001
→
Edit address
001-512
****
→
MAFA
Master – fast Auto program
FAST
MASL
Master – slow Auto program
SLoU
SLAv
Slave mode
Son
MStc
Master mode
crUn
MStS
Sound mode
Srun
PAn
→
Standard PAN rotation
PAn
Reversed PAN rotation
rPAn
TiL
→
Standard TILT rotation
TiL
Reversed TILT rotation
rTiL
diS
→
Standard display position
diS
Reversed display position
rdiS
14CH
→
14-channel mode
14CH
9-channel mode
9CH
PA54
→
540° PAN rotation range
PA54
360° PAN rotation range
PA36
180° PAN rotation range
PA18
Ti27
→
270° TILT rotation range
Ti27
180° TILT rotation range
Ti180
90° TILT rotation range
Ti09
REST
→
Device reset
REST
LOAD
→
Factory reset
LOAD
LED MOVING HEAD 7x10W RGBW 4in1 F7000493
www.flash-butrym.pl
5
7.3 DMX channel list
9CH mode
Chanel
Function
Effect
CH 1
Pan
000-255: 0-540°
CH 2
Tilt
000-255: 0-180°
CH 3
Dimmer / Strobe
000-009: No function
010-134: Dimmer 0-100%
135-239: Strobe slow to fast
240-255: Dimmer 100%
CH 4
Red
000-255: 0-100%
CH 5
Green
000-255: 0-100%
CH 6
Blue
000-255: 0-100%
CH 7
White
000-255: 0-100%
CH 8
Pan / Tilt speed
000-255: Fast to slow
CH 9
Reset
000-149: No function
150-200: Reset
201-255: No function
14CH mode
Chanel
Function
Effect
CH 1
Pan
000-255: 0-540°
CH 2
Pan Fine
000-255: Pan fine adjust
CH 3
Tilt
000-255: 0-180°
CH 4
Tilt Fine
000-255: Tilt fine adjust
CH 5
Pan / Tilt speed
000-255: Fast to slow
CH 6
Dimmer / Strobe
000-009: No function
010-134: Dimmer 0-100%
135-239: Strobe slow to fast
240-255: Dimmer 100%
CH 7
Red
000-255: 0-100%
CH 8
Green
000-255: 0-100%
CH 9
Blue
000-255: 0-100%
CH 10
White
000-255: 0-100%
CH 11
Color change
000-007: No function
008-231: Various colors
232-255: Auto color change
CH 12
Color change speed
000-255: Slow to fast
CH 13
Macro / Sound control
000-007: No function
008-127: Macro
128-255: Sound control mode
CH 14
Reset
000-149: No function
150-200: Reset
201-255: No function
www.flash-butrym.pl
6
1 WPROWADZENIE
Dziękujemy za zakup urządzenia LED Głowica ruchoma 7x10W RGBW 4in1. Ze względów bezpieczeństwa
oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2 ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3 KONSERWACJA
1. Dla zachowania dobrej cyrkulacji powietrza należy regularnie czyścić wentylator oraz osłonę
wentylatora
2. W celu uniknięcia przegrzania i uszkodzenia elementów elektronicznych, po każdym
wyłączeniu urządzenia należy odczekać 20 minut przed jego ponownym uruchomieniem.
4 SPECYFIKACJA PRODUKTU
Pobór mocy: 80W
Napięcie zasilania: 90 - 230V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 7
Moc diody: 10W
Wyświetlacz: LED - 4 znaki
Barwa: RGBW
Kąt świecenia (min): 25°
Kąt świecenia (max): 25°
Ściemnianie: Płynne: 0 - 100%
Błysk - częstotliwość maksymalna: 10Hz
Zakres ruchu - PAN: 540°
Zakres ruchu - TILT: 270°
Ilość kanałów DMX: 9 / 14
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX512, Master-Slave, sterowanie dźwiękiem
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
LED MOVING HEAD 7x10W RGBW 4in1 F7000493
www.flash-butrym.pl
7
Stopień ochrony IP: IP20
Rodzaj obudowy: ABS
Chłodzenie: Aktywne
5 INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.

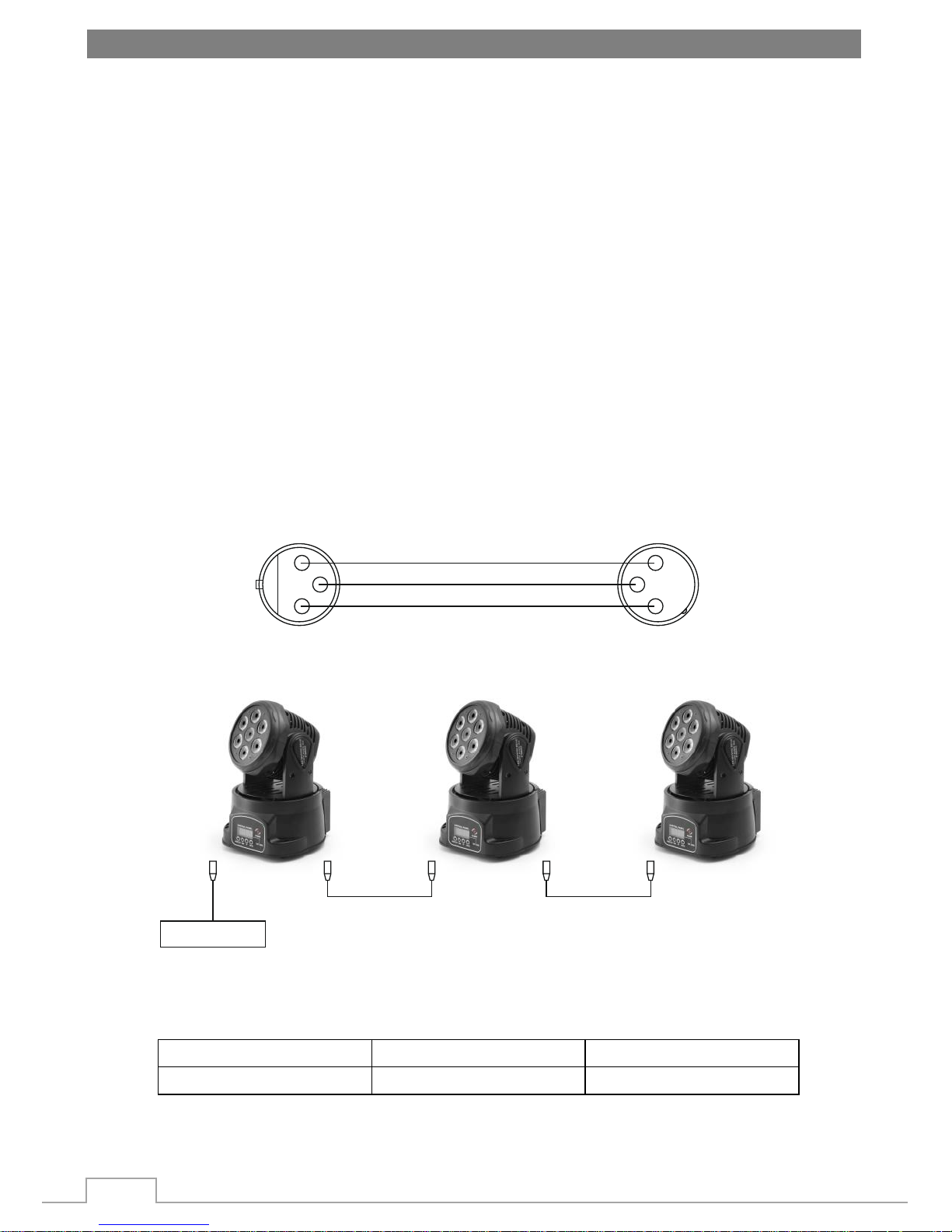

6 POŁĄCZENIA
Urządzenie wyposażone jest w interfejs DMX (wejście/wyjście XLR 3-pin). Połączenie odbywa się przy
użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski.
DMX Controller
DMX 512 DMX 512
6.1 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
90~230V
80W
50/60Hz
1
2
3
1
2
3
GROUND
DMX +
DMX -
XLR
ŻEŃSKI
XLR
MĘSKI
www.flash-butrym.pl
8
7 INSTRUKCJA UŻYTKOWANIA
7.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
1. MODE/ESC – wejście do menu głównego, wyjście do menu z poziomu wybranej opcji,
anulowanie zmian, przejście do kolejnej opcji
2. UP – edycja
3. DOWN – edycja
4. ENTER – zatwierdzenie zmian
Aby kilka urządzeń działało poprawnie w układzie Master-Slave, żadne z nich nie może być podłączone do
sterownika DMX. Podczas pracy w układzie Master-Slave tylko jedno urządzenie może być skonfigurowane
jako „Master”, podczas gdy wiele urządzeń może być skonfigurowane jako „Slave”.
7.2 Menu
Schemat menu urządzenia:
d001
→
Edycja adresu
001-512
****
→
MAFA
Master – szybki program Auto
FAST
MASL
Master – wolny program Auto
SLoU
SLAv
Slave
Son
MStc
Tryb samodzielny
crUn
MStS
Sound mode
Srun
PAn
→
Standardowy kierunek PAN
PAn
Odwrócony kierunek PAN
rPAn
TiL
→
Standardowy kierunek TILT
TiL
Odwrócony kierunek TILT
rTiL
diS
→
Standardowa pozycja wyświetlacza
diS
Odwrócona pozycja wyświetlacza
rdiS
14CH
→
Tryb 14-kanałowy
14CH
Tryb 9-kanałowy
9CH
PA54
→
Zakres obrotu PAN: 540°
PA54
Zakres obrotu PAN: 360°
PA36
Zakres obrotu PAN: 180°
PA18
Ti27
→
Zakres obrotu TILT: 270°
Ti27
Zakres obrotu TILT: 180°
Ti180
Zakres obrotu TILT: 90°
Ti09
REST
→
Reset urządzenia
REST
LOAD
→
Przywołanie ustawień fabrycznych
LOAD
LED MOVING HEAD 7x10W RGBW 4in1 F7000493
www.flash-butrym.pl
9
7.3 Lista kanałów DMX
Tryb 9CH
Kanał
Funkcja
Efekt
CH 1
Pan
000-255: 0-540°
CH 2
Tilt
000-255: 0-180°
CH 3
Ściemnianie / Strobo
000-009: Brak funkcji
010-134: Jasność 0-100%
135-239: Strobo: wolno - szybko
240-255: Jasność 100%
CH 4
Czerwony
000-255: 0-100%
CH 5
Zielony
000-255: 0-100%
CH 6
Niebieski
000-255: 0-100%
CH 7
Biały
000-255: 0-100%
CH 8
Prędkość Pan / Tilt
000-255: Szybko – wolno
CH 9
Reset
000-149: Brak funkcji
150-200: Reset
201-255: Brak funkcji
Tryb 14CH
Kanał
Funkcja
Efekt
CH 1
Pan
000-255: 0-540°
CH 2
Pan – ustawienie precyzyjne
000-255: Pan fine adjust
CH 3
Tilt
000-255: 0-180°
CH 4
Tilt – ustawienie precyzyjne
000-255: Tilt fine adjust
CH 5
Prędkość Pan / Tilt
000-255: Szybko – wolno
CH 6
Ściemnianie / Strobo
000-009: Brak funkcji
010-134: Jasność 0-100%
135-239: Strobo: wolno - szybko
240-255: Jasność 100%
CH 7
Czerwony
000-255: 0-100%
CH 8
Zielony
000-255: 0-100%
CH 9
Niebieski
000-255: 0-100%
CH 10
Biały
000-255: 0-100%
CH 11
Zmiana kolorów
000-007: Brak funkcji
008-231: Wybór koloru
232-255: Automatyczna zmiana kolorów
CH 12
Prędkość zmiany kolorów
000-255: Wolno - szybko
CH 13
Macro / Sterowanie dźwiękiem
000-007: Brak funkcji
008-127: Macro
128-255: Tryb sterowania dźwiękiem
CH 14
Reset
000-149: Brak funkcji
150-200: Reset
201-255: Brak funkcji
Loading...
