USER MANUAL / INSTRUKCJA OBSŁUGI

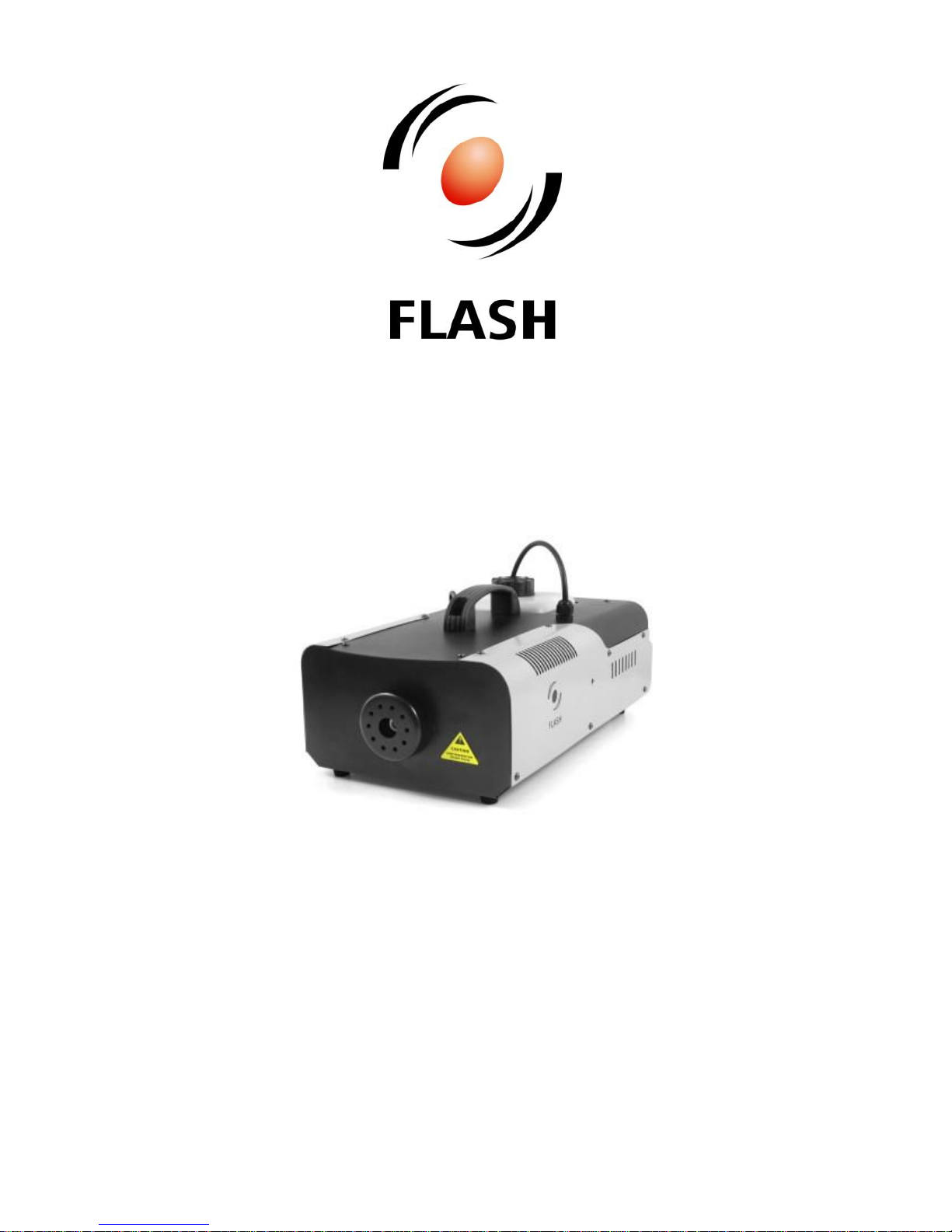

FOG MACHINE
FLM -1500+ RE II ver.
F5100333
FOG MACHINE FLM-1500+ RE II ver. F5100333
www.flash-butrym.pl
1
Table of Contents
1 Introduction ...................................................................................................................................................... 2
2 Safety information ........................................................................................................................................... 2
3 Product information ........................................................................................................................................ 3
3.1 Specification ................................................................................................................................................ 3
4 Installation ........................................................................................................................................................ 3
5 Connections ...................................................................................................................................................... 3
5.1 Voltage specification .................................................................................................................................. 4
5.2 Connecting power supply ........................................................................................................................ 4
5.3 Control panel .............................................................................................................................................. 5
5.4 Menu ............................................................................................................................................................ 5
5.5 DMX channel list ........................................................................................................................................ 5
Spis treści
1 Wprowadzenie ................................................................................................................................................. 6
2 Zasady bezpieczeństwa .................................................................................................................................. 6
3 Informacje o produkcie ................................................................................................................................... 6
3.1 Specyfikacja ................................................................................................................................................. 6
4 Instalacja ........................................................................................................................................................... 7
5 Połączenia ......................................................................................................................................................... 7
5.1 Specyfikacja zasilania ................................................................................................................................. 7
5.2 Podłączanie zasilania ................................................................................................................................. 7
www.flash-butrym.pl
2
1 INTRODUCTION
Thank you for purchasing FOG MACHINE FLM-1500+ RE II ver. For safety reasons and to ensure the
trouble-free operation, carefully read the instructions.
2 SAFETY INFORMATION
1. Children should be supervised in order to ensure that they do not play with the appliance.
2. Don’t spray it at people directly and far away from fire.
3. The temperature of the sprayer is very high, so please keep the space between the machine
and other material things more than 300cm. (40°-80°)
4. Put the machine at a well-ventilated place, don’t cover the cooling holes and keep a
minimum distance of 1m around the unit in order to ensure sufficient cooling.
5. The apparatus should not be exposed to dripping or splashing and no objects filled with
liquids, such as vases, shall be placed on the apparatus.
6. Do not put any heat generating devices or open fire such as candles on the unit.
7. The unit should only be used in moderate climates.
8. Do not obstruct the ventilations opening or the fans by objects such as newspapers, table,
cloths, curtains, etc.
9. Don’t add flammable liquid such as oil, gas, perfume etc. in the fog machine.
10. Pay attention to all notices sings and operation instructions on all machines.
11. Please use the high quality fog liquid recommended by distributors. Bad quality liquid may
damage the device.
12. Often check whether there is enough fog liquid in the tank.
13. Remove the fog liquid from the tank before transport.
14. Do not drink the fog liquid. In case of emergency, go to doctor immediately. Use clean water
to wash skin and eyes once fog liquid touches them.
FOG MACHINE FLM-1500+ RE II ver. F5100333
www.flash-butrym.pl
3
3 PRODUCT INFORMATION
3.1 Specification
Power consumption: 1320W
Power supply voltage: 110 - 240V
Voltage frequency: 50/60Hz
Diode type: 3in1
Number of diodes: 8
Diode power: 3W
Display: LED - 4 characters:
Color: RGB
Dimming: Linear: 0 - 100%
DMX standard: DMX 512
Control interface: 4 buttons:
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin:
Housing made: Steel
Cooling: Active
Height [cm]: 16
Width [cm]: 25,5
Depth [cm]: 46,5
Weight [kg]: 5,8
Weight with packaging [kg]: 7,2
Set includes: wireless remote, power cable
Fluid container capacity: 2,25 L
4 INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5 CONNECTIONS
The device is equipped with the following interfaces:
1. Wireless controller: XLR 3-pin socket
2. Manual controller: XLR 3-pin socket
3. Power in: IEC C14
Do not connect DMX cable to the interfaces!
www.flash-butrym.pl
4
5.1 Voltage specification
Input Voltage
Total Power
Frequency
110~240V
1320W
50/60Hz
5.2 Connecting power supply
The connection is performed using power cable (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
FOG MACHINE FLM-1500+ RE II ver. F5100333
www.flash-butrym.pl
5
5.3 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. MENU – enter to main menu
2. DOWN – choose option, edit parameter
3. UP – choose option, edit parameter
4. ENTER – confirm changes
5.4 Menu
Menu diagram:
5CH mode- set DMX address
(blinking +
countdown)
Auto run mode
–
Auto run mode- Set time
from 0s to 99 min
-
Fog emission time
–
Emission intensity
5.5 DMX channel list
6CH mode
Channel
Function
Effect
CH 1
Spray smoke
0: No function
1-255: Spray smoke
CH 2
Color
0: No function
1-127: Hopping change slow to fast
128-255: Gradient change slow to fast
CH 3
Red
0-255: 0-100%
www.flash-butrym.pl
6
CH 4
Green
0-255: 0-100%
CH 5
Blue
0-255: 0-100%
1 WPROWADZENIE
Dziękujemy za zakup urządzenia Maszyna do dymu FLM-1500+ Pilot II ver. Ze względów bezpieczeństwa
oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2 ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3 INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Pobór mocy: 1320W
Napięcie zasilania: 110 - 240V
Częstotliwość napięcia: 50/60Hz
Typ diody: 3w1
Ilość diod: 8
Moc diody: 3W
Wyświetlacz: LED - 4 znaki:
Barwa: RGB
Ściemnianie: Płynne: 0 - 100%
Standard DMX: DMX 512
Sterowanie: 4 przyciski:
FOG MACHINE FLM-1500+ RE II ver. F5100333
www.flash-butrym.pl
7
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin:
Rodzaj obudowy: Stal
Chłodzenie: Aktywne
Wysokość [cm]: 16
Szerokość [cm]: 25,5
Głębokość [cm]: 46,5
Waga [kg]: 5,8
Waga z opakowaniem [kg]: 7,2
W zestawie: pilot bezprzewodowy, kabel zasilający,
Pojemność pojemnika na płyn: 2,25 L
4 INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5 POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. Bezprzewodowy kontroler: XLR 3-pin
2. Kontroler manualny: XLR 3-pin
3. Zasilanie wejście – złącze: IEC C14
Nie podłączaj kabla DMX do interfejsów!
5.1 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
110~240V
1320W
50/60Hz
5.2 Podłączanie zasilania
Połączenie odbywa się przy użyciu zintegrowanego przewodu zasilającego.
www.flash-butrym.pl
8
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
