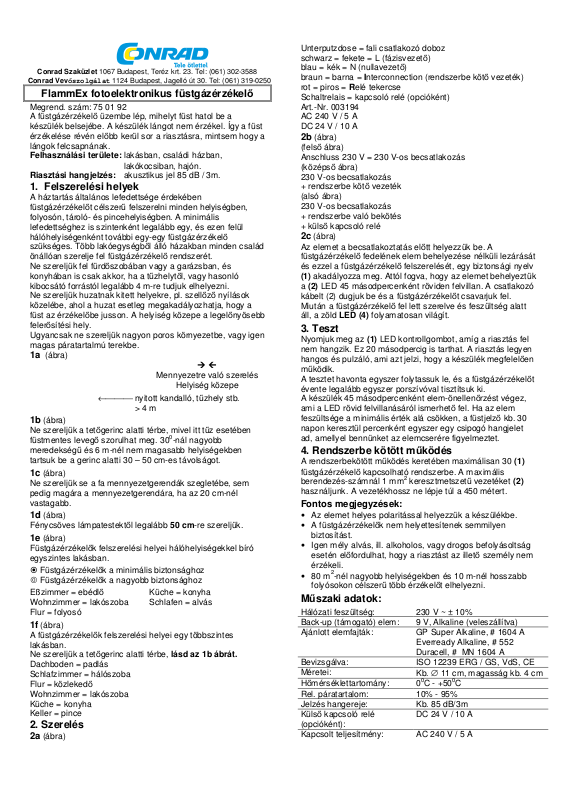

FlammEx fotoelektronikus füstgázérzékelő
Megrend. szám: 75 01 92
A füstgázérzékelő üzembe lép, mihelyt füst hatol be a
készülék belsejébe. A készülék lángot nem érzékel. Így a füst
érzékelése révén előbb kerül sor a riasztásra, mintsem hogy a
lángok felcsapnának.
Felhasználási területe: lakásban, családi házban,
lakókocsiban, hajón.
Riasztási hangjelzés: akusztikus jel 85 dB / 3m.
1. Felszerelési helyek
A háztartás általános lefedettsége érdekében
füstgázérzékelőt célszerű felszerelni minden helyiségben,
folyosón, tároló- és pincehelyiségben. A minimális
lefedettséghez is szintenként legalább egy, és ezen felül
hálóhelyiségenként további egy-egy füstgázérzékelő
szükséges. Több lakóegységből álló házakban minden család
önállóan szerelje fel füstgázérzékelő rendszerét.
Ne szereljük fel fürdőszobában vagy a garázsban, és
konyhában is csak akkor, ha a tűzhelytől, vagy hasonló
kibocsátó forrástól legalább 4 m-re tudjuk elhelyezni.
Ne szereljük huzatnak kitett helyekre, pl. szellőző nyílások
közelébe, ahol a huzat esetleg megakadályozhatja, hogy a
füst az érzékelőbe jusson. A helyiség közepe a legelőnyösebb
felerősítési hely.
Ugyancsak ne szereljük nagyon poros környezetbe, vagy igen
magas páratartalmú terekbe.
1a
(ábra)
← nyitott kandalló, tűzhely stb.
> 4 m
1b
(ábra)
Ne szereljük a tetőgerinc alatti térbe, mivel itt tűz esetében
füstmentes levegő szorulhat meg. 300-nál nagyobb
meredekségű és 6 m-nél nem magasabb helyiségekben
tartsuk be a gerinc alatti 30 – 50 cm-es távolságot.
1c
(ábra)
Ne szereljük se a fa mennyezetgerendák szegletébe, sem
pedig magára a mennyezetgerendára, ha az 20 cm-nél
vastagabb.
1d
(ábra)
Fénycsöves lámpatestektől legalább 50 cm-re szereljük.
1e
(ábra)
Füstgázérzékelők felszerelési helyei hálóhelyiségekkel bíró
egyszintes lakásban.
Füstgázérzékelők a minimális biztonsághoz
0 Füstgázérzékelők a nagyobb biztonsághoz
Eßzimmer = ebédlő Küche = konyha
Wohnzimmer = lakószoba Schlafen = alvás
Flur = folyosó
1f
(ábra)
A füstgázérzékelők felszerelési helyei egy többszintes
lakásban.
Ne szereljük a tetőgerinc alatti térbe, lásd az 1b ábrát.
Dachboden = padlás
Schlafzimmer = hálószoba
Flur = közlekedő
Wohnzimmer = lakószoba
Küche = konyha
Keller = pince
2. Szerelés
2a
(ábra)
Mennyezetre való szerelés
Helyiség közepe
Unterputzdose = fali csatlakozó doboz
schwarz = fekete = L (fázisvezető)
blau = kék = N (nullavezető)
braun = barna = Interconnection (rendszerbe kötő vezeték)
rot = piros = Relé tekercse
Schaltrelais = kapcsoló relé (opcióként)
Art.-Nr. 003194
AC 240 V / 5 A
DC 24 V / 10 A
2b
(ábra)
(felső ábra)
Anschluss 230 V = 230 V-os becsatlakozás
(középső ábra)
230 V-os becsatlakozás
+ rendszerbe kötő vezeték
(alsó ábra)
230 V-os becsatlakozás
+ rendszerbe való bekötés
+ külső kapcsoló relé
2c
(ábra)
Az elemet a becsatlakoztatás előtt helyezzük be. A
füstgázérzékelő fedelének elem behelyezése nélküli lezárását
és ezzel a füstgázérzékelő felszerelését, egy biztonsági nyelv
(1) akadályozza meg. Attól fogva, hogy az elemet behelyeztük
a (2) LED 45 másodpercenként röviden felvillan. A csatlakozó
kábelt (2) dugjuk be és a füstgázérzékelőt csavarjuk fel.
Miután a füstgázérzékelő fel lett szerelve és feszültség alatt
áll, a zöld LED (4) folyamatosan világít.
3. Teszt
Nyomjuk meg az (1) LED kontrollgombot, amíg a riasztás fel
nem hangzik. Ez 20 másodpercig is tarthat. A riasztás legyen
hangos és pulzáló, ami azt jelzi, hogy a készülék megfelelően
működik.
A tesztet havonta egyszer folytassuk le, és a füstgázérzékelőt
évente legalább egyszer porszívóval tisztítsuk ki.
A készülék 45 másodpercenként elem-önellenőrzést végez,
ami a LED rövid felvillanásáról ismerhető fel. Ha az elem
feszültsége a minimális érték alá csökken, a füstjelző kb. 30
napon keresztül percenként egyszer egy csipogó hangjelet
ad, amellyel bennünket az elemcserére figyelmeztet.
4. Rendszerbe kötött működés
A rendszerbekötött működés keretében maximálisan 30 (1)
füstgázérzékelő kapcsolható rendszerbe. A maximális
berendezés-számnál 1 mm2 keresztmetszetű vezetéket (2)
használjunk. A vezetékhossz ne lépje túl a 450 métert.
Fontos megjegyzések:
• Az elemet helyes polaritással helyezzük a készülékbe.
• A füstgázérzékelők nem helyettesítenek semmilyen
biztosítást.
• Igen mély alvás, ill. alkoholos, vagy drogos befolyásoltság
esetén előfordulhat, hogy a riasztást az illető személy nem
érzékeli.
• 80 m2-nél nagyobb helyiségekben és 10 m-nél hosszabb
folyósokon célszerű több érzékelőt elhelyezni.
Műszaki adatok:
Hálózati feszültség: 230 V ~ ± 10%
Back-up (támogató) elem: 9 V, Alkaline (veleszállítva)
Ajánlott elemfajták: GP Super Alkaline, # 1604 A
Everready Alkaline, # 552
Duracell, # MN 1604 A
Bevizsgálva: ISO 12239 ERG / GS, VdS, CE
Méretei:
Kb. ∅ 11 cm, magasság kb. 4 cm
Hőmérséklettartomány: 00C - +500C
Rel. páratartalom: 10% - 95%
Jelzés hangereje: Kb. 85 dB/3m
Külső kapcsoló relé
DC 24 V / 10 A
(opcióként):
Kapcsolt teljesítmény: AC 240 V / 5 A
