Page 1

Regulátor topného okruhu krbu

řízeného vzduchovou klapkou

Návod k obsluze

Page 2

Regulátor řídí topný okruh, ve kterém je zdrojem tepla krb s teplovodní krbovou vložkou nebo krbovým teplovodním výměníkem (nástavcem). Spalovací proces je řízen automaticky vzduchovou klapkou. Vyrobené teplo je odváděno do zásobníku teplé užitkové vody , akumulační nádrže a rozvodů ústředního topení.

! Regulátor je vybaven vlastním zdrojem havarijního napájení – výpadky napájení v délce do 8 sekund jej nevyřazují z provozu (během této doby může docházet k sepnutí zásobního /aku/ napájení).

! Regulátor může spolupracovat se systémem havarijního napájení, který zajišťuje havarijní provoz zařízení ovládaných regulátorem po dobu výpadku napájení.

Napájení 230 V/50 Hz Příkon bez zatížení 5 W Maximální připojovaný výkon 750 W Provozní podmínky 0 – 50 °C, vlhkost 10 – 90% bez kondenzace Stupeň krytí IP41 Pojistka 6,3A/250 V Počet výstupů ovládajících čerpadla 3× 250 W/230 V/50 Hz Počet řídicích beznapěťových výstupů 1 × max. 500 W Počet výstupu ovládající pohon vzduchové klapky 1 × 5 V/500 mA/DC Počet teplotních čidel vody 3 × KTY81 (0… + 100 °C) Přesnost měření teploty 2 °C Rozlišovací schopnost měření teploty 0,5 °C Počet časových zón 4

Základní funkcí regulátoru je udržování teploty v teplovodní krbové vložce na stanovené úrovní. Tato funkce je zajišťována měřením teploty a vhodnou regulací vzduchové klapky studeného vzduchu . Provozní teplotu krbu určuje parametr <20> „Teplovodní KRB“ – viz (Parametry 1. úrovně). Je-li teplota krbu vyšší než tento parametr, vzduchová klapka se postupně uzavírá a omezuje přívod vzduchu. Je-li teplota nižší, pak se vzduchová klapka otevírá.

Druhou funkcí je ovládání čerpadla plnícího zásobník teplé užitkové vody. Čerpadlo pracuje, překročí-li teplota krbu hodnotu <31> „Tepl. zapnutí čerpadel“ a dále je vyšší než teplota zásobníku o hodnotu parametru <44> „DLETA Teplovodní TUV” (viz PARAMETRY 1. ÚROVNĚ).

Třetí funkcí je řízení oběhového čerpadla ústředního topení . Oběhové čerpadlo je uvedeno do provozu, překročí-li teplota krbu hodnotu <31> „Tepl. zapnutí čerpadel”. Je umožněno zapnutí funkce PRIORITA priority – viz popis provozních režimů zásobníku – kapitola 2. 4. návodu. Regulátor je také vybaven funkcí HODINY ovládající prioritu a provozní teplotu krbu ve vybraných zónách během 24 hodin provozu.

Krb lze dodatečně vybavit systémem distribuce teplého vzduchu založeného na regulátoru RT-03C ARO. Regulátor RT-03C měří teplotu v komoře krbového ventilátoru pro přívod vzduchu a reguluje jeho rychlost otáčení v režimu ručního nebo automatického nastavení. Krb lze dodatečně vybavit systémem distribuce teplého vzduchu založeného na regulátoru, který dodává společnost HS Flamingo s.r.o. a je určen speciálně pro kontrolu rozvodu teplého vzduchu. Regulátor pracuje na principu měření teploty spalin.

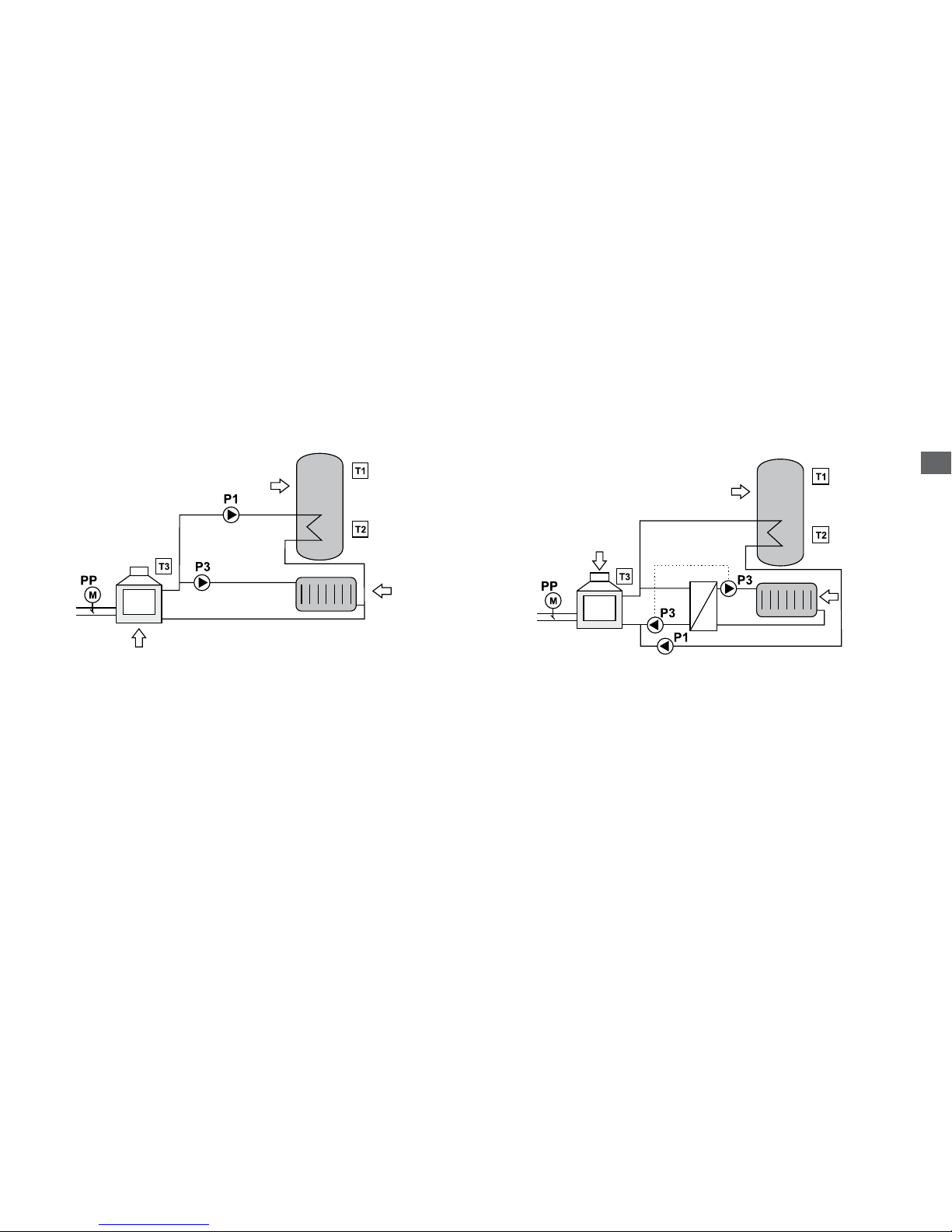

Základní provozní schéma regulátoru

Page 3

Legenda:

ÚT (rozvody ústředního topení) P (čerpadlo) VK (vzduchová klapka)

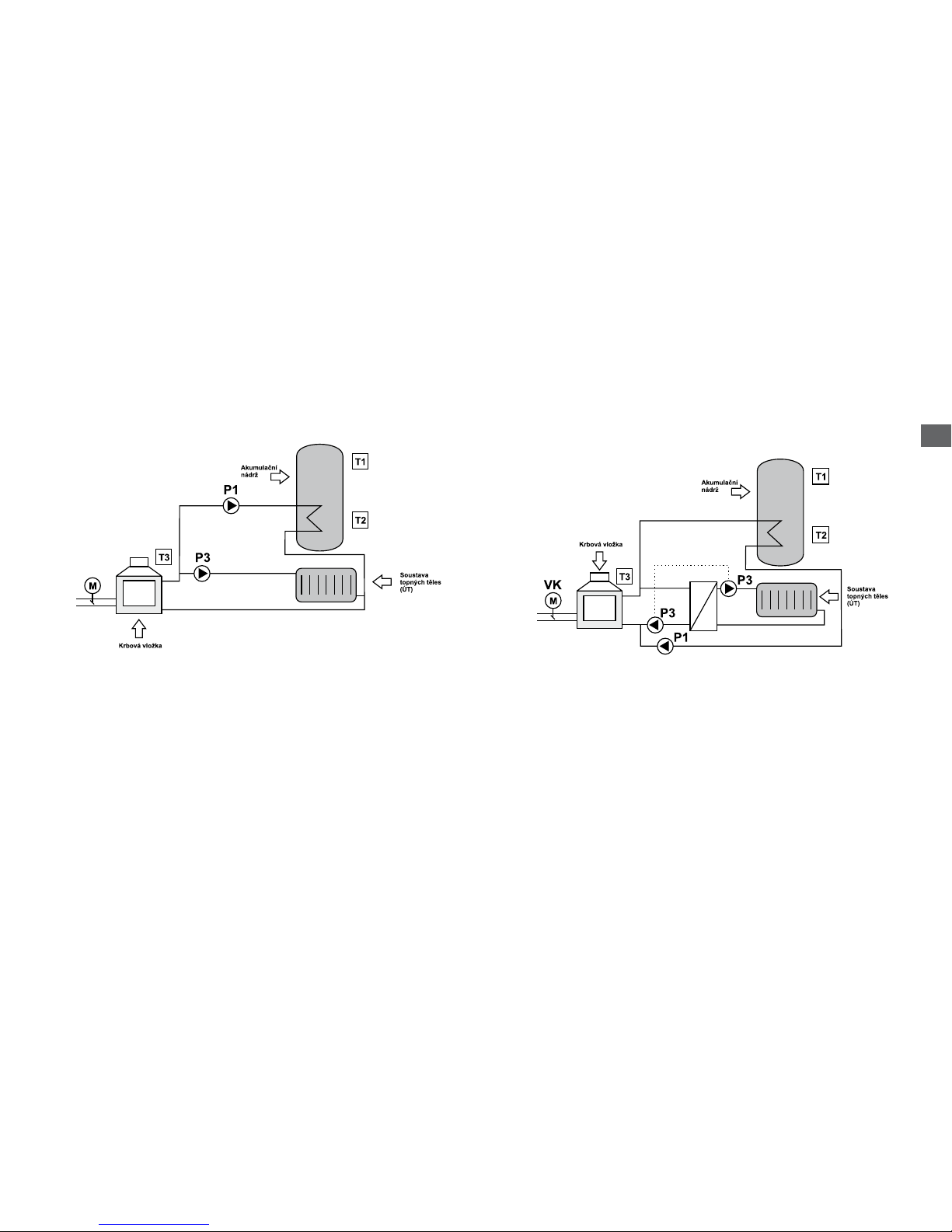

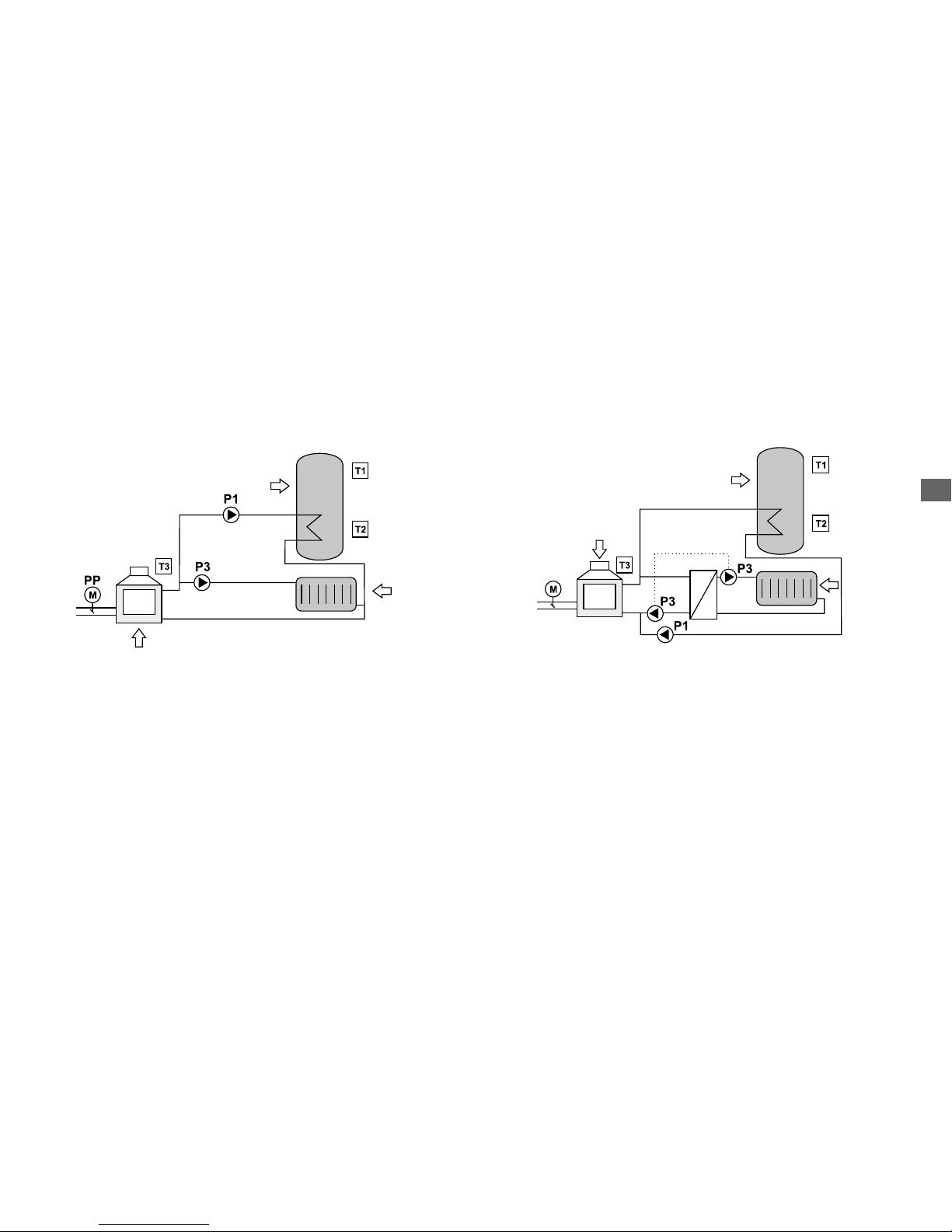

Provozní schéma regulátoru s výměníkem pro okruh ÚT

(čerpadlo výměníku a připojeno k výstupu )

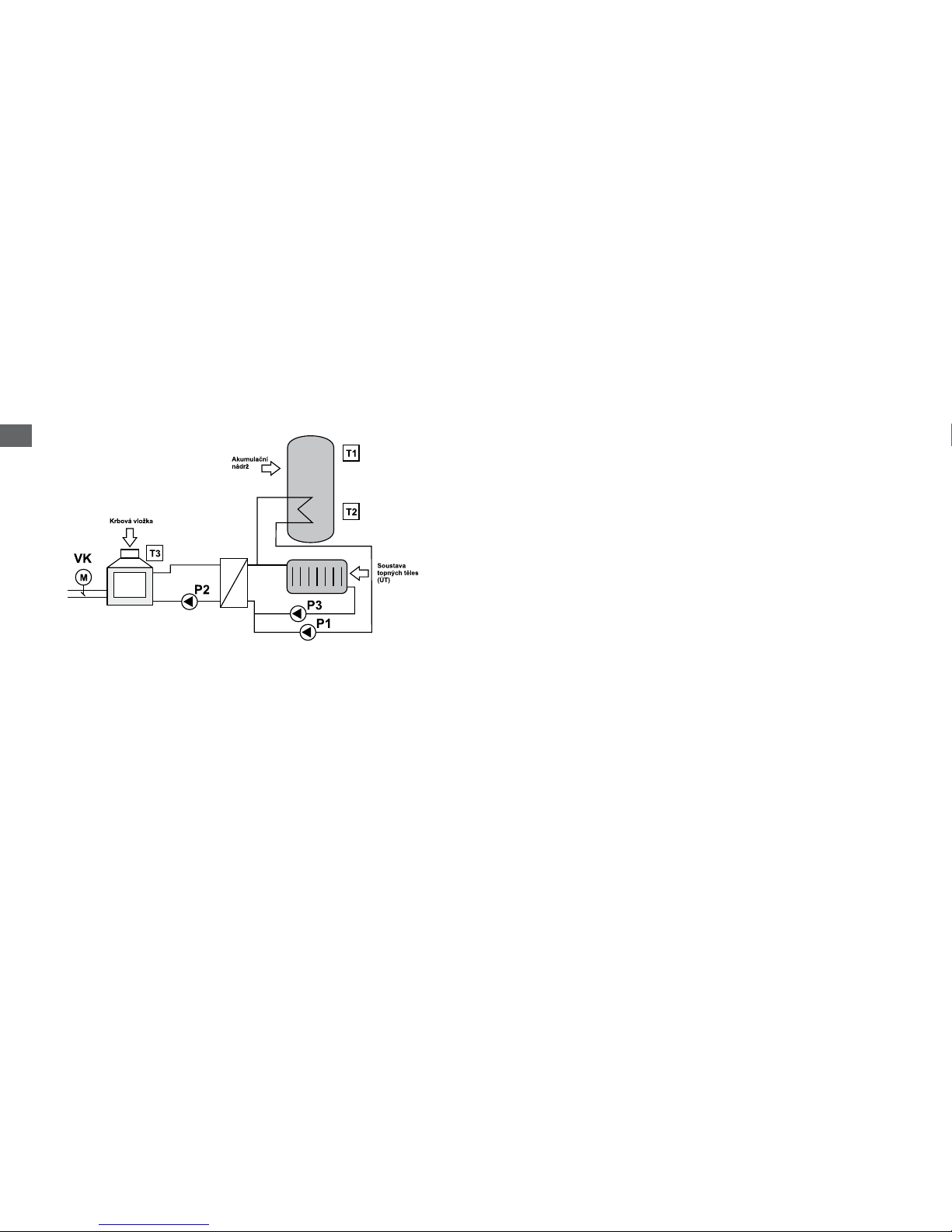

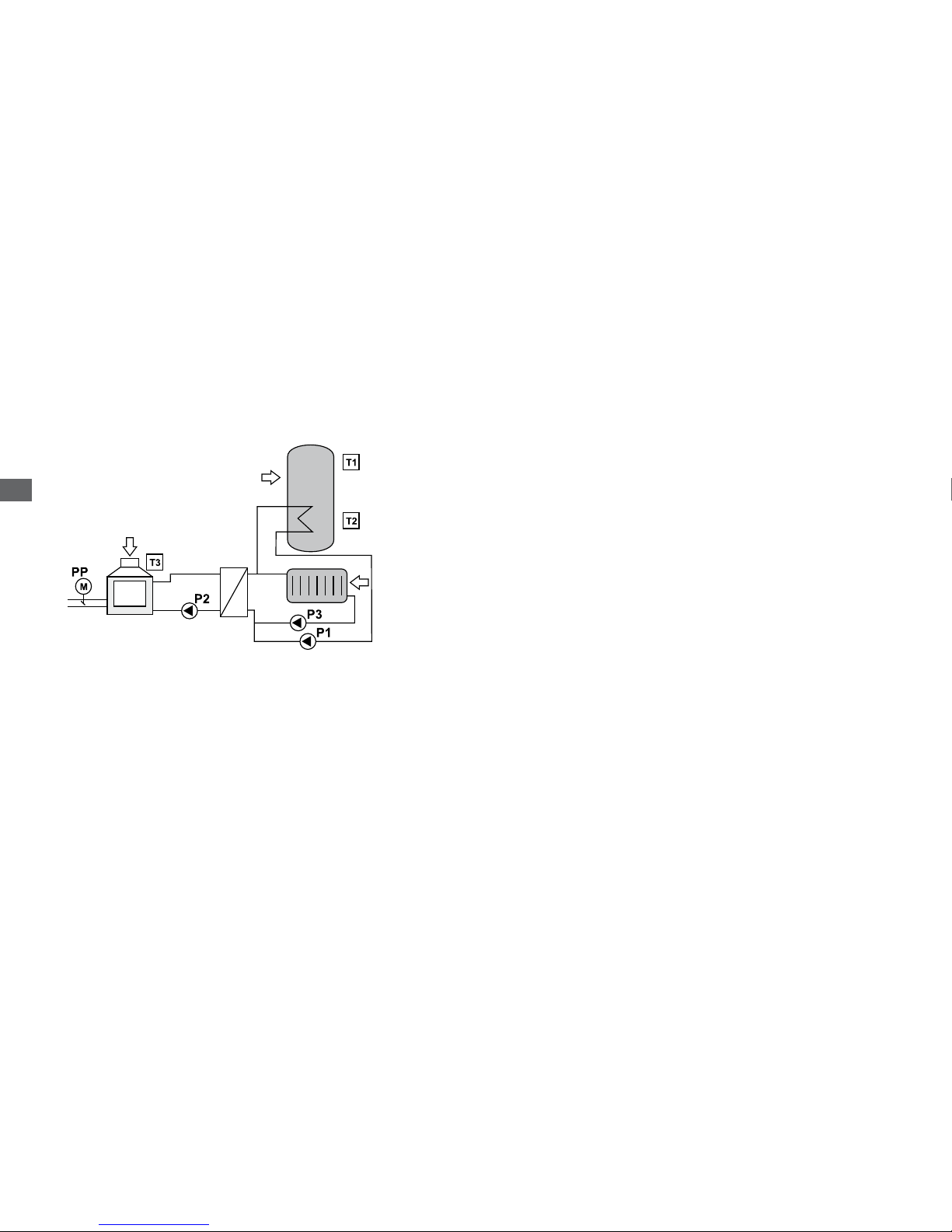

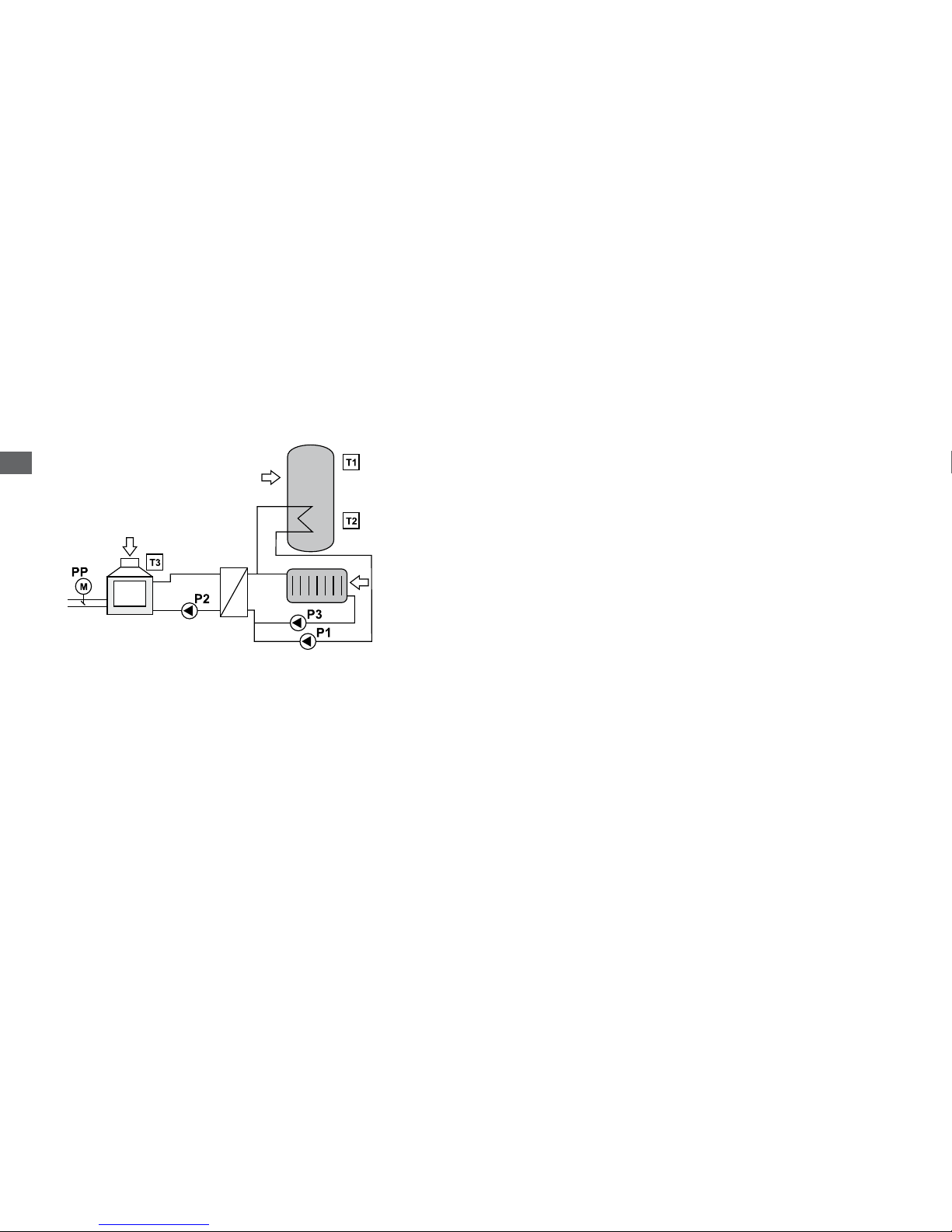

Provozní schéma regulátoru s výměníkem tepla pro okruhy ÚT a TUV

Page 4

Akumulační nádrž - zásobník teplé užitkové vody Krbová vložka - krb s teplovodní vložkou

ÚT rozvody ústředního topení T1 horní teplotní čidlo zásobníku TUV (varianta) T2 dolní teplotní čidlo zásobníku TUV T3 teplotní čidlo teplovodní krbové vložky P1 čerpadlo plnící zásobník TUV z krbu P2 čerpadlo primární strany teplovodního výměníku (pracuje, je-li v provozu P1 nebo P3) P3 oběhové čerpadlo ÚT VK vzduchová klapka

2.1 Funkce vzduchové klapky

Vzduchová klapka reguluje přívod vzduchu do spalovací komory, čímž umožňuje udržovat teplotu v teplovodní krbové vložce na stanovené hodnotě. Toto zajišťuje porovnáváním teploty na teplovodní vložce (T3) a zadané teploty (parametr <20> „Teplovodní KRB”) a adekvátním přivíráním/ otevíráním vzduchové klapky. Ke změně polohy vzduchové klapky dochází každých 20 sekund.

Vypnutí regulátoru (způsobené např. přerušením dodávky elektřiny) vede k automatickému nastavení klapky v klidové poloze vymezené parametrem <50> „Vzduchová klapka stav VYP” (výchozí nastavení je 0% – úplné uzavření).

2.2 Funkce čerpadla ÚT

Vzroste-li teplota krbu a překročí-li zadanou hodnotu 45 °C (parametr <31> „Tepl. zapojení čerpadel”), dojde k sepnutí čerpadla ÚT (P3). Teplovodní krbové vložky pracují, optimálně při teplotě

vody v rozmezí 45 °C do 85 °C. Většina výrobců nedoporučuje provoz krbu s teplovodní vložkou pod tzv. rosným bodem. V těchto podmínkách dochází k tvorbě značného množství kondenzátu na povrchu topeniště. K tomuto jevu dochází v důsledku nadměrného vychlazení spalin ve spalovací komoře. Má to negativní vliv na čistotu skla krbu, účinnost spalování a výrazný vliv na životnost krbové vložky.

V průběhu plnění zásobníku teplé užitkové vody může čerpadlo ÚT pracovat cyklicky (a omezovat množství tepla odváděného do rozvodu ÚT), je-li nastaven Režim TUV jako PRIORITA. Cyklický provoz spočívá v zapnutí čerpadla na dobu 45 sekund a poté ve vypnutí na dobu 4 minut (parametr

<32> „Čas stop ČERP ÚT“).

! Funkce ANTIFREEZE – Regulátor chrání rozvody před zamrznutím automatickým zapínáním obě-

hového čerpadla, klesne-li měřená teplota pod 4 °C.

! Funkce ANTISTOP – Regulátor zajistí posezónní doběh čerpadla – čerpadlo se zapne na 1 minutu, nebylo-li týden v provozu.

2.3 Funkce čerpadla TUV

Page 5

Regulátor řídí také čerpadlo plnící zásobník teplé užitkové vody TUV, nebo akumulační nádrž. Plnící čerpadlo může být zapnuto, překračuje-li teplota v krbu zadaný limit 45 °C (parametr <31> „Tepl. zapnutí čerpadel) a vyšší než v zásobníku o 5 °C (parametr <44> „Delta teplovodní TUV”).

Podle počtu připojených teplotních čidel nádrže TUV nebo akumulační nádrže může čerpadlo pracovat v následujících režimech: Nepřipojená čidla T1 a T2. Plnění zásobníku bez zpětné vazby. Plnící čerpadlo (P1) se sepne, dosáhne-li teplota vody v krbové vložce zadanou hodnotu nebo překročí-li 50 °C (parametr <42> „Min. teplota TUV”).

Připojení jednoho z čidel T1 nebo T2. Plnící čerpadlo (P1) se sepne, ukazuje-li teplotní čidlo zásobníku teplotu vyšší než 50 °C (parametr <42> „Min. teplota TUV”) a vypne, ukáže-li teplotu vyšší než 60 °C (parametr <41> „Max. teplota TUV”).

Připojená obě čidla zásobníku T1(horní) a T2 (dolní). Napájení se zapíná, pokud horní teplotní čidlo zásobníku (T1) zaznamenává teplotu pod 50 °C (parametr <42> „Min. teplota TUV”) a vypíná, zaznamenává-li dolní teplotní čidlo zásobníku (T2) teplotu překračující 60 °C (parametr <41> „Max. teplota TUV”). v tomto případě parametr <46> „Způsob plnění TUV” musí mít hodnotu 2, což označuje provoz s použitím dvou čidel. Nastavení parametru <46> „Způsob plnění TUV ” na 1 způsobí vynucení provozu, podobně jako při jednom čidle (T2) – čidlo T1 se pak regulace neúčastní, ale jeho hodnoty jsou zobrazovány! Po ukončení plnění TUV čerpadlo pracuje ještě po dobu 1 min (parametr <45> „Doby doběhu ČERP TUV”), což předchází růstu teploty v krbovém plášti, zejména v letním období, kdy není v provozu čerpadlo ÚT.

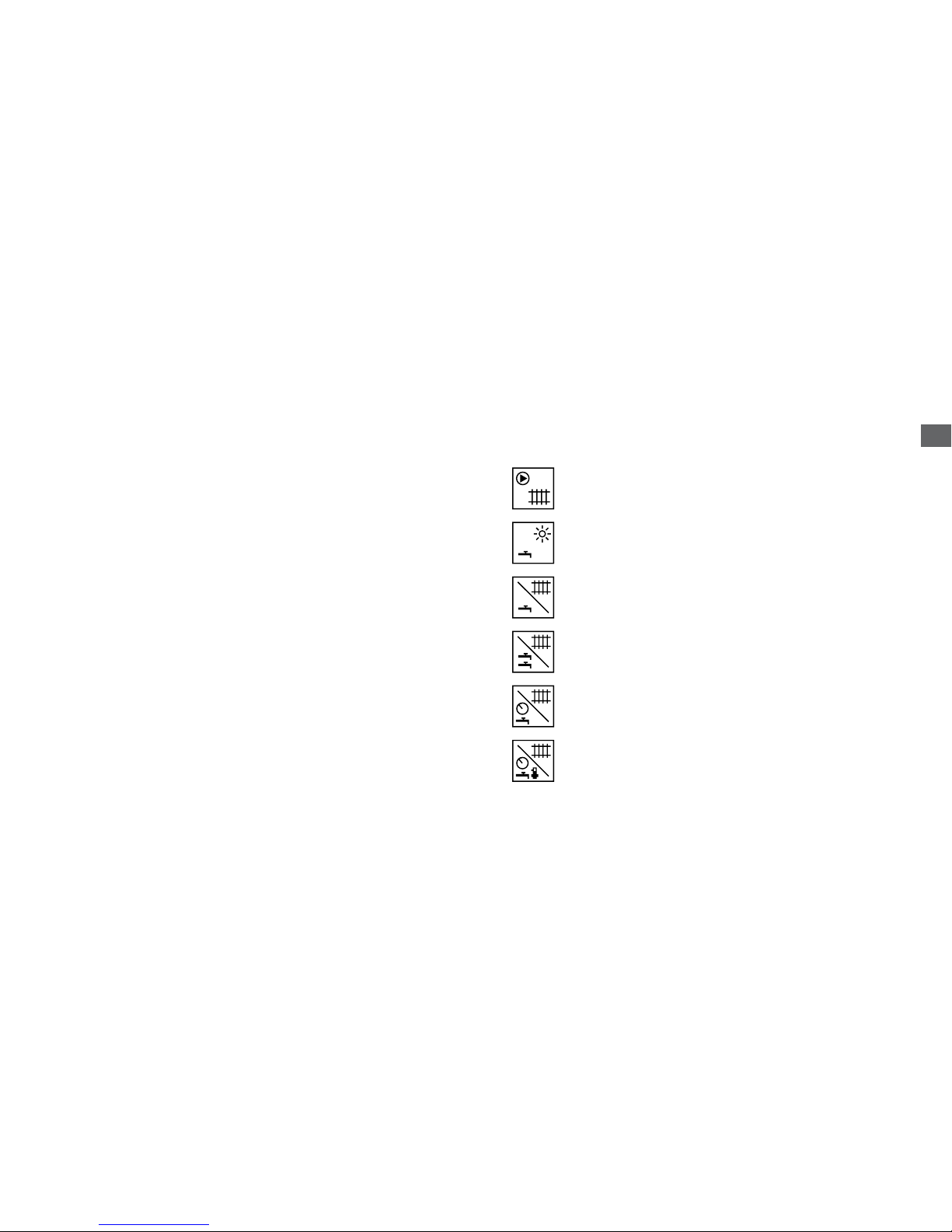

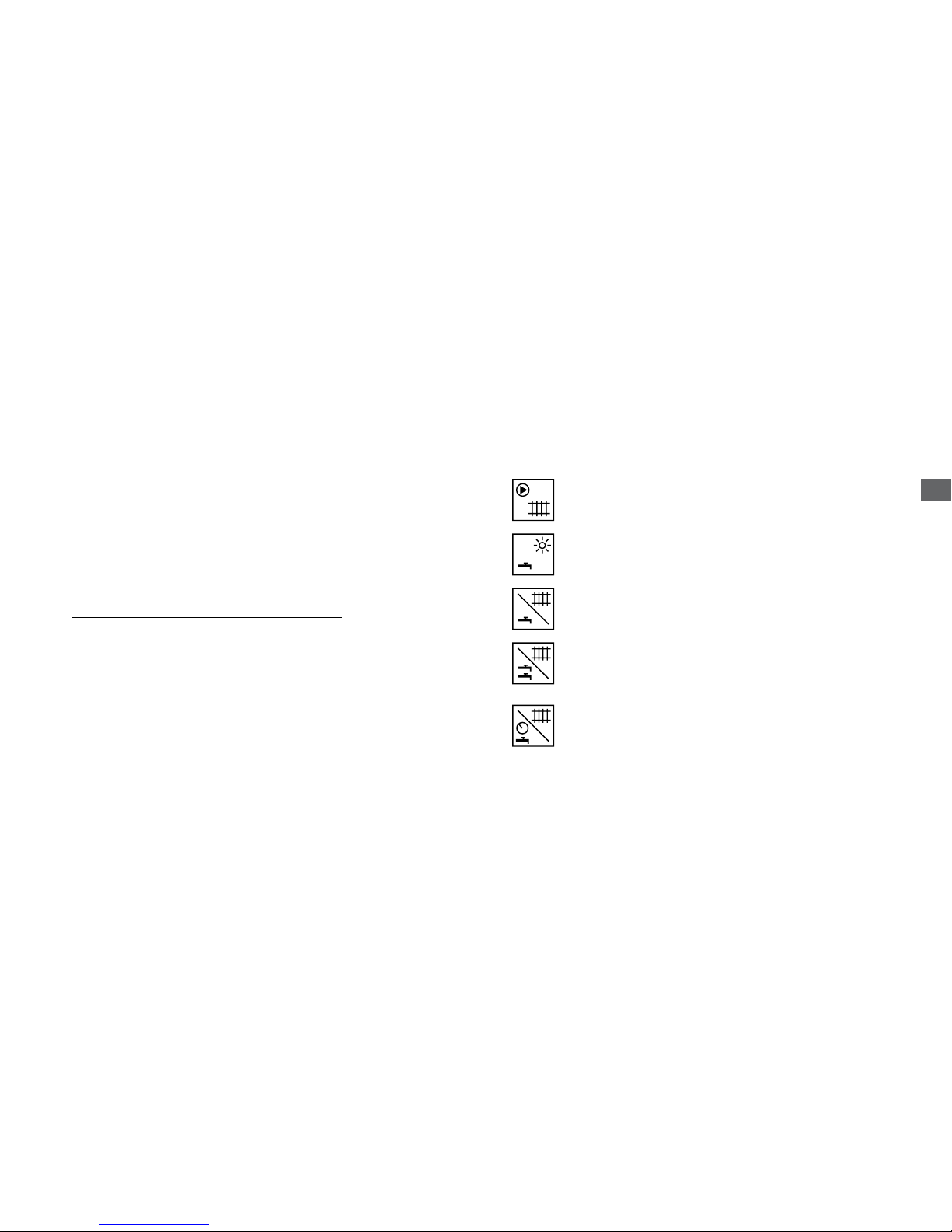

2.4 Priorita TUV a letní režim

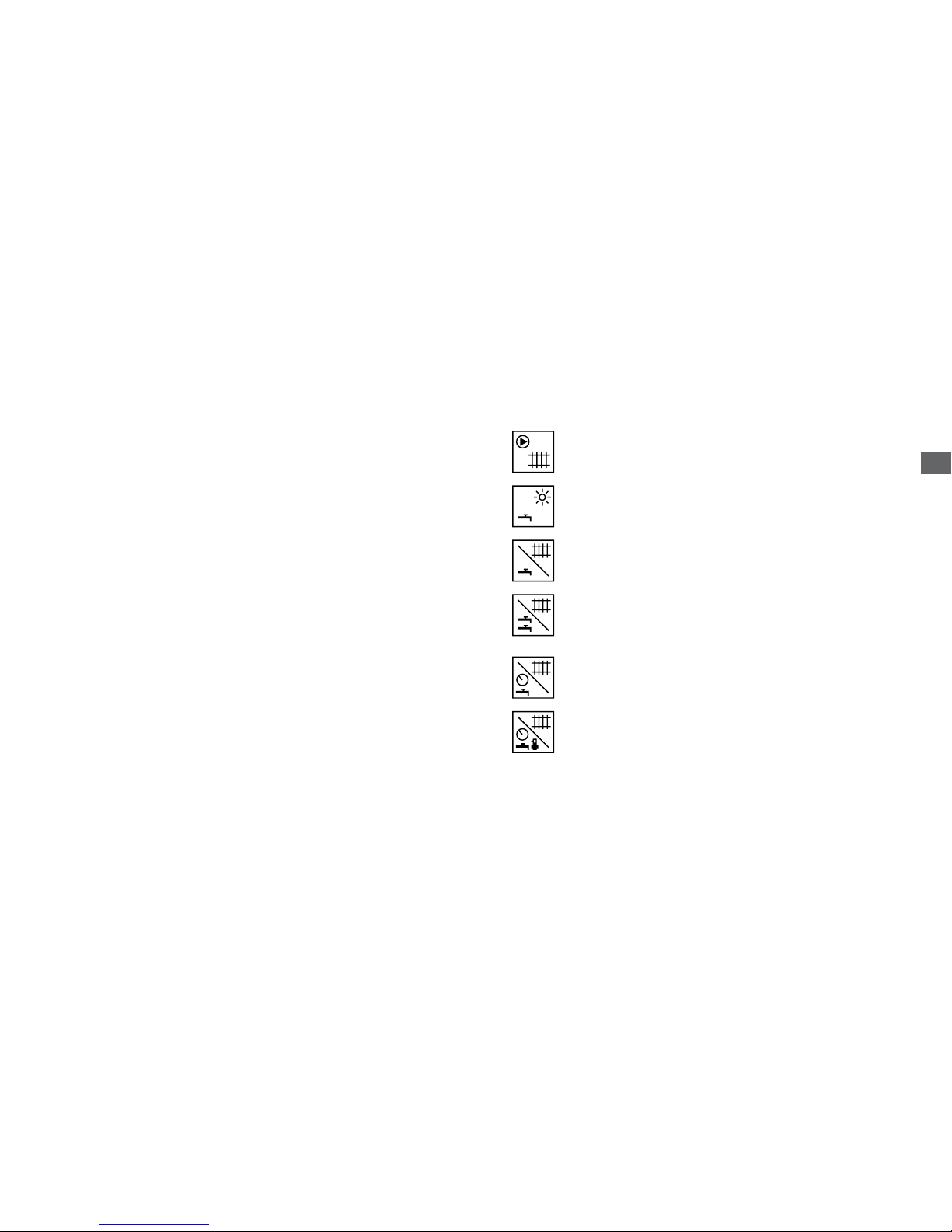

V regulátoru lze nastavit různé provozní režimy čerpadla plnícího zásobník TUV nebo akumulační nádrž „Režim TUV” a dosáhnout tak různých provozních strategií. Dostupné režimy:

VYPNUTO - plnící čerpadlo TUV je vypnuto. Je možný pouze provoz čerpadla ÚT.

LÉTO - vypnutí topného okruhu v letním období (čerpadlo ÚT je mimo provoz). Krb pracuje pouze v režimu ohřevu TUV nebo plní pouze akumulační nádrž.

ZAPNUTO - standardní provoz (souběžný provoz čerpadel) bez rozlišování okruhu TUV

PRIORITA - rychlejší dosažení připravenosti zásobníku TUV omezením odvádění

tepla do topného okruhu. Čerpadlo ÚT pracuje cyklicky. Vypnutí čerpadla TUV po naplnění nádrže způsobí návrat k běžnému provozu čerpadla ÚT.

HODINY - mimo časové zóny $1…$3 čerpadlo pracuje jak v režimu ZAP a v časové zóně PRIORITA

SPECIÁLNÍ - mimo časové zóny $1…$3 čerpadlo pracuje jak v režimu ZAP tak v časové zóně PRIORITA. Navíc je po dobu plnění zásobníku zadaná teplota teplovodní krbové vložky navýšena na 65°C (parametr <43> „Teplotní plnění speci-

ální TUV”).

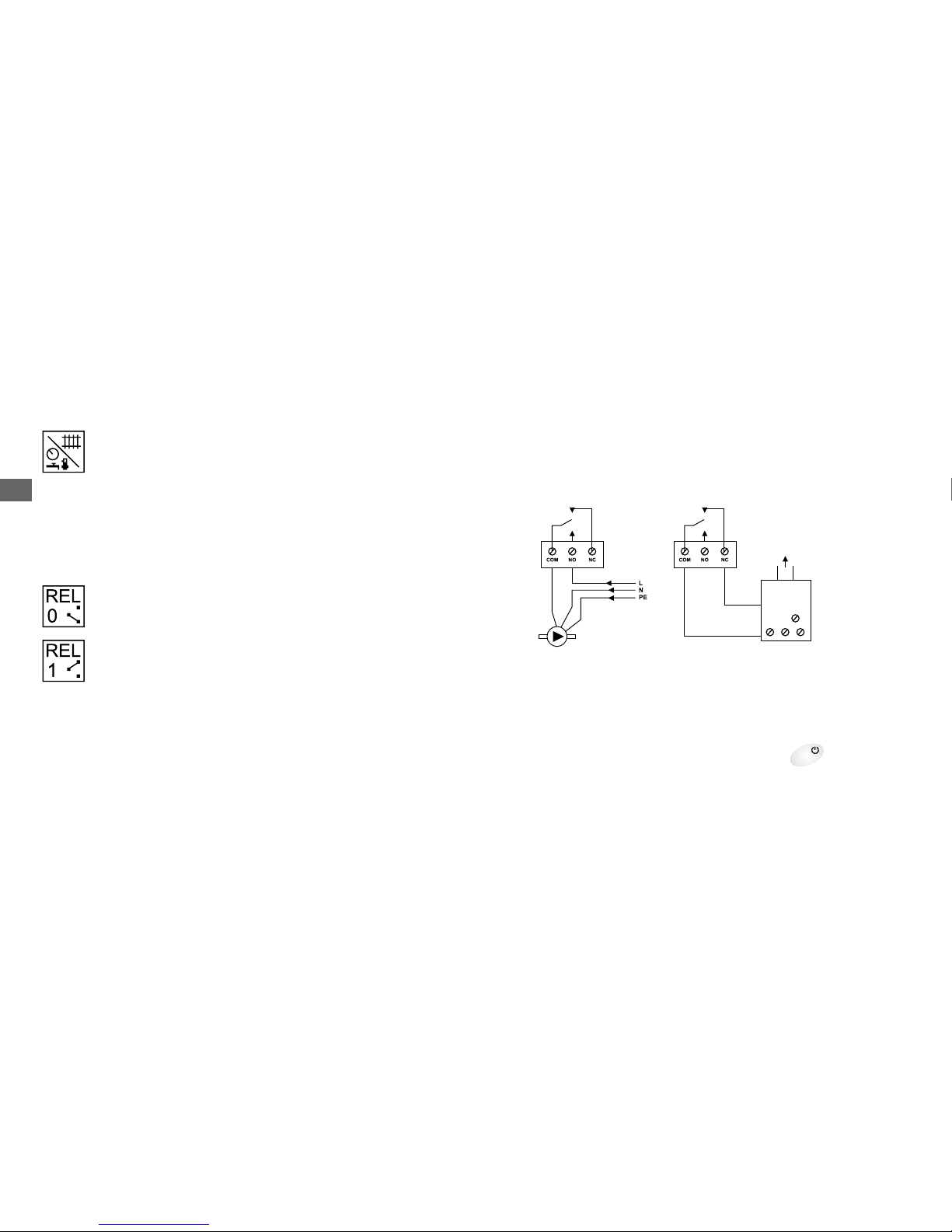

2.5 Beznapěťový výstup REGULACE

Page 6

Regulátor obsahuje relé REGULACE, jehož kontakty lze využít např. k vypnutí jiného zdroje tepla po dobu provozu krbu. Funkci relé deﬁnuje přesněji parametr <12>„Relé regulace” (viz Parametry

3. úrovně).

Relé REGULACE vypnuto.

Relé REGULACE zapnuto.

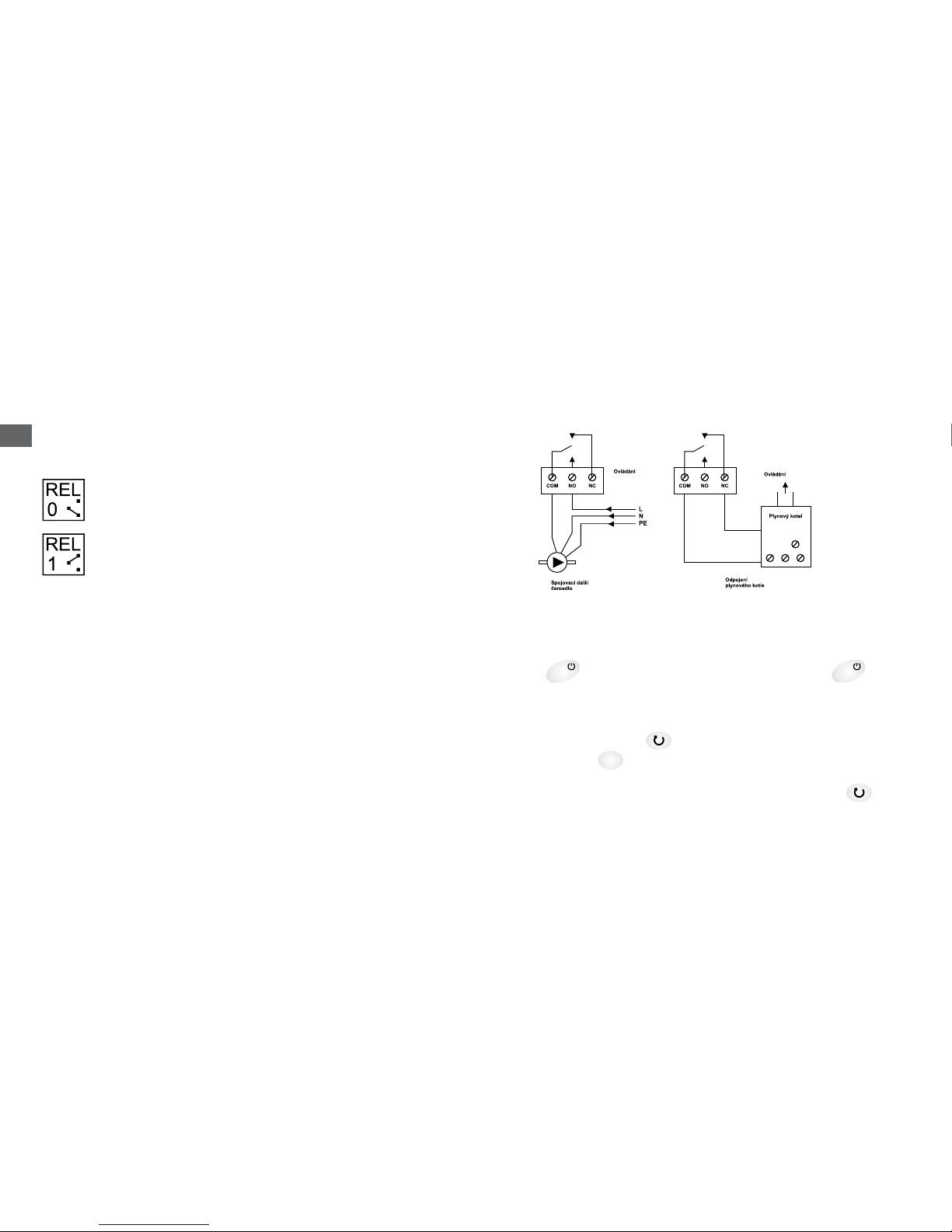

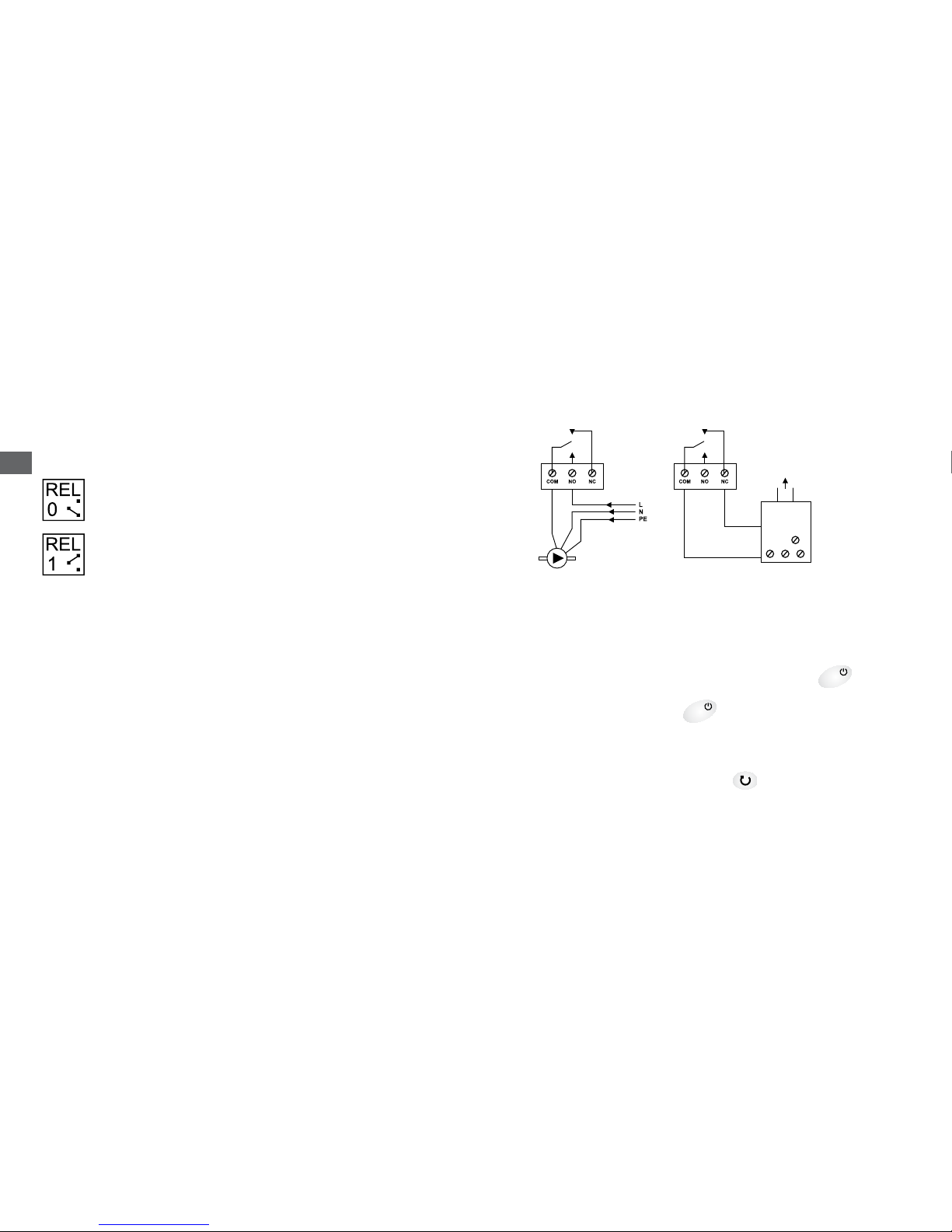

Beznapěťové relé uvedené jako „REGULACE” na schématu elektrického obvodu (obr. 3), umožňuje připojení různých druhů zařízení řídících provoz jiných zařízení, které chceme vypínat nebo zapínat podle nastavení uvedeného v tabulce nastavení (parametry 3. úrovně) parametru <12> „Relé REGULACE”. Vlastní výstup – relé – není aktivní (beznapěťový) a lze jej použít k ovládání (zapínání nebo vypínání) zařízení využívajících připojovací kontakty jako spínací a vypínací (např. plynové kotle, ventilace).

V případě spínacího kontaktu – připojujeme COM a NO. V případě vypínacího kontaktu – připojujeme COM a NC. Tyto kontakty je také možné využít k ovládání libovolného elektrického zařízení, jako je čerpadlo nebo elektroventil s maximálním výkonem do 500 W. Mějte přitom na paměti, že se jedná o beznapěťový kontakt, připojované zařízení je tedy nutno napájet nezávisle přivedením napětí na kontakty REGULACE.

3. Ovládání regulátoru

Na ovládacím panelu (obr. 2) jsou uvedeny ovládací prvky řídicí provoz regulátoru. Po vypnutí svítí pouze oranžová signalizační kontrolka „1“ ( ! ) pohotovostního režimu a na graﬁckém displeji je uvedena aktuální teplota teplovodní vložky a aktuální čas. K zapnutí regulátoru dochází zmáčk-

nutím tlačítka „3”

. Pro vypnutí regulátoru zmáčkněte opakovaně tlačítko „3”

a podržte asi 1 sekundu. V případě přerušení napájecího napětí regulátor se automaticky vrátí do stavu před přerušením. Stav zařízení je prezentován na graﬁckém displeji „2”. Zobrazované informace informují o práci zařízení, teplot čidel, umožňují měnit provozní režimy, parametry apod. Ke změně zobrazovaných

informací dochází zmáčknutím tlačítka „7“

. Jedná-li se o zobrazení umožňující změnu para-

metru, zmáčkněte tlačítko „6“

. Začne blikat pole parametru, jehož hodnotu lze měnit

zmáčknutím „4” symbol + nebo „5” symbol - . Je-li na daném zobrazení více polí s parametry

(např. nastavení hodin a minut), lze mezi těmito údaji procházet zmáčknutím tlačítka „7“

Page 7

. Tlačítkem „6“

změnu potvrzujeme – pole parametru přestává blikat. Změněný parametr, který není během 10 sekund potvrzen, není v regulátoru zaznamenán – pole přestává blikat a dojde k obnovení předchozí hodnoty.

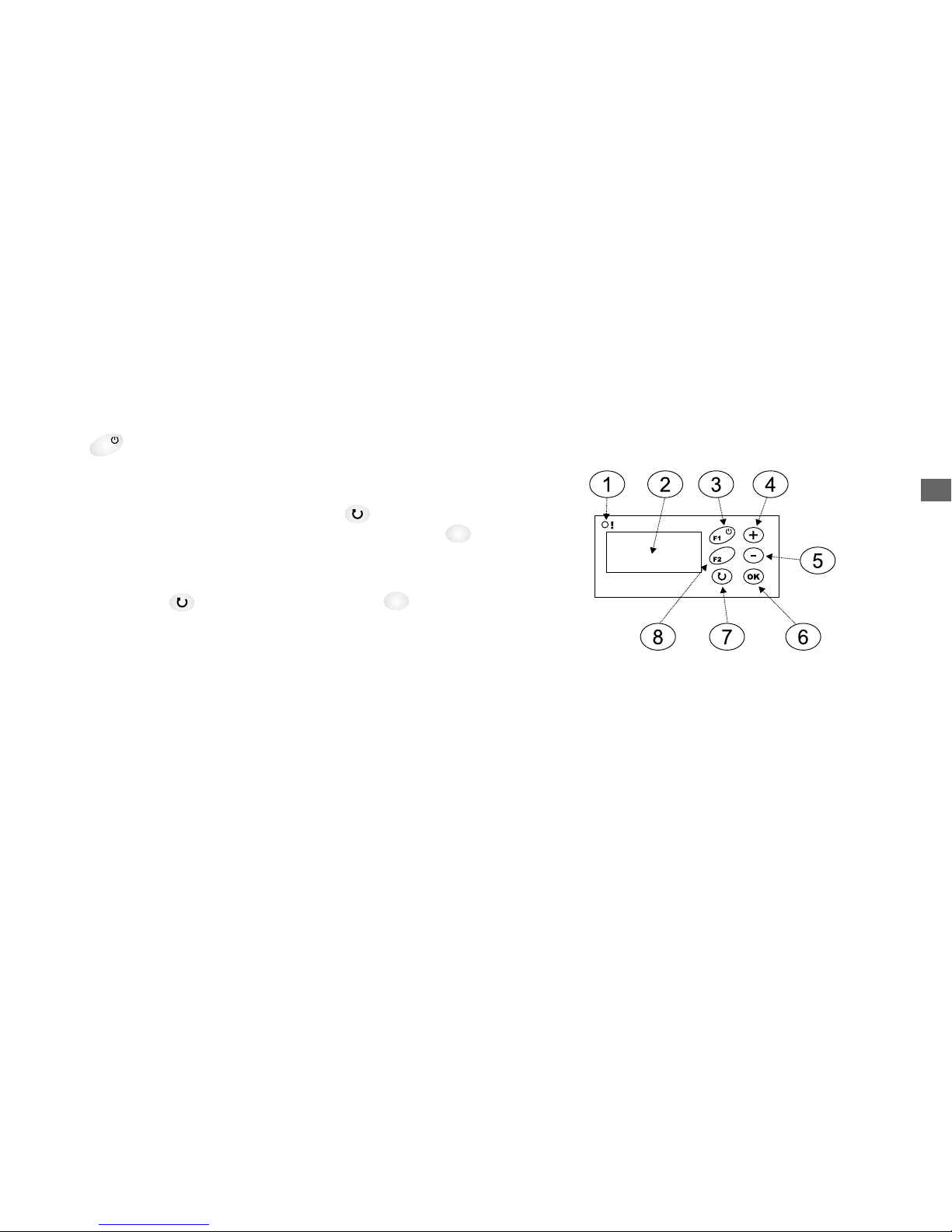

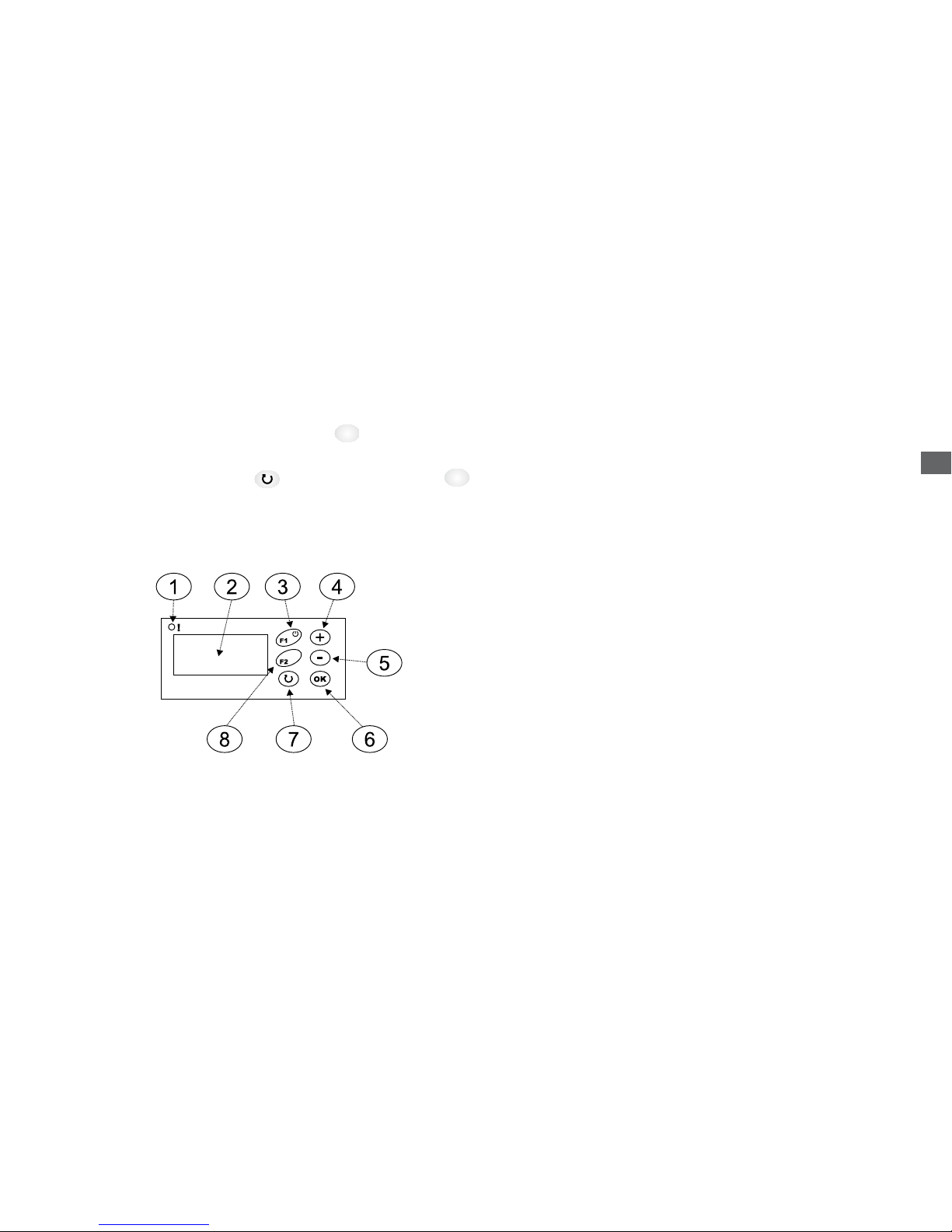

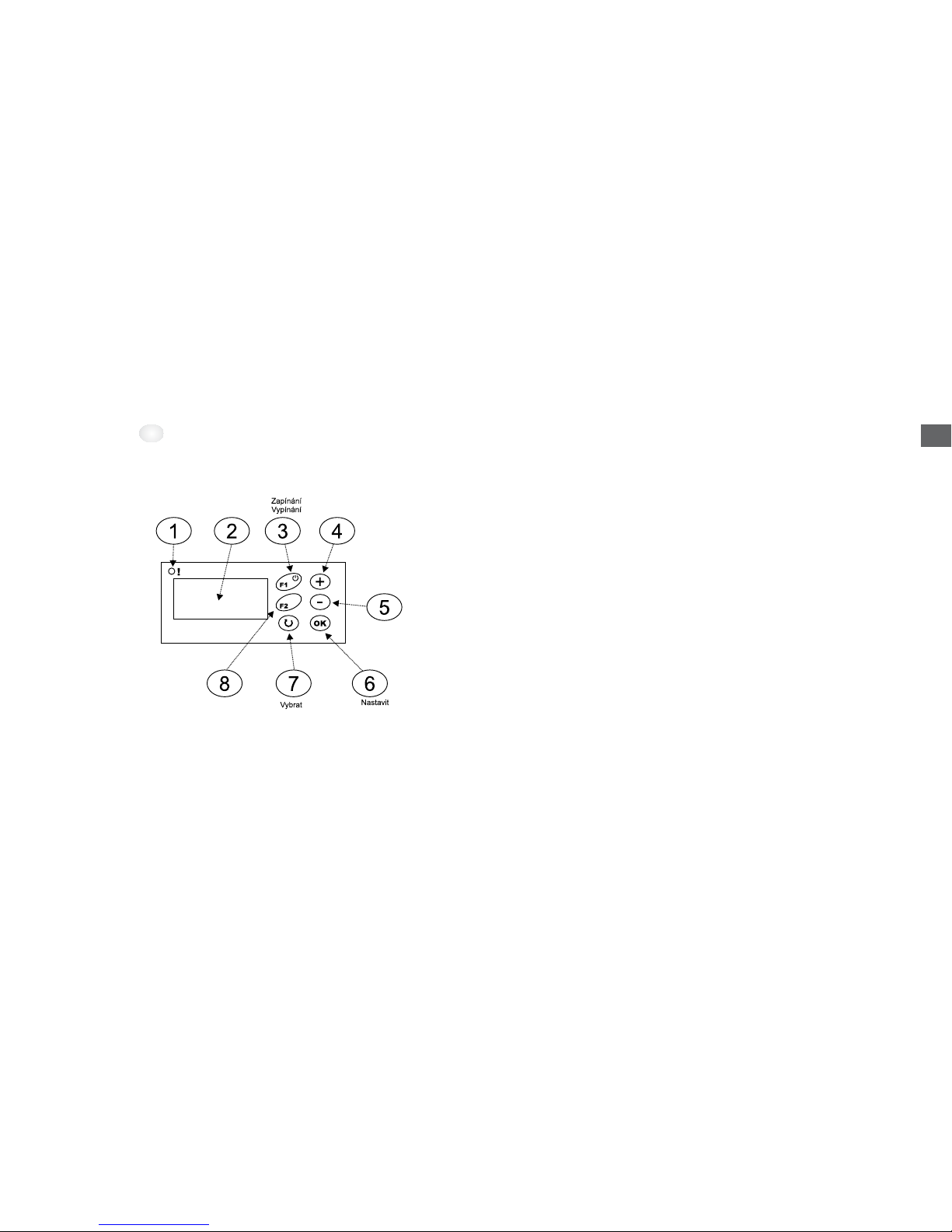

Obr. 2 Ovládací panel

1. Kontrolka stavu regulátoru:

- porucha (červená),

- připravenost (oranžová),

- provoz (zelená),

- provoz v manuálním režimu MAN (bliká zelená)

2. Graﬁcký displej

3. Tlačítko F1: zapínání / vypínání

4. Tlačítko pro zvýšení hodnoty

5. Tlačítko pro snížení hodnoty

6. Tlačítko pro potvrzení změn

7. Tlačítko pro výběr parametru

8. Tlačítko F2 (pro výrobce)

3.1 Časové zóny ! Ve výchozím nastavení jsou časové zóny vypnuty. Pro jejich aktivaci nutno změnit hodnotu para-

metru <14> „Časové zóny” na ZAP.

Regulátor je vybaven hodinami umožňujícími provádět automatické změny provozního režimu v různých časových intervalech. Den je rozdělen na pět časových zón ($1, $2, $3, e4, e5) a na dobu, kdy není aktivní žádná zóna neboli ZÓNA 0 NEBO ZÁKLADNÍ NASTAVENÍ. Zóna je charakterizována časem začátku (OD) a časem konce (DO). Stejný čas začátku a konce časové zóny znamená, že zóna není aktivní – nemění nastavení regulátoru. Časové zóny se mohou vzájemně překrývat. V těchto případech platí nastavení pro aktivní zónu s vyšším číslem. V regulátoru je následující výchozí nastavení časových zón; pro jejich aktivace nutno změnit hodnotu parametru <14> „Časové zóny” na ZAP: ZÓNA $1 OD 6.00 DO 8.00 ZÓNA $2 OD 14.00 DO 17.30 ZÓNA $3 OD 20.00 DO 22.30 ZÓNA $4 OD 23.00 DO 5.00 ZÓNA $5 OD 8.00 DO 13.30 Zóny $1…$3 se týkají provozu čerpadla plnícího zásobník TUV v režimu HODINY a speciální (viz odst. 2.4). Zóny e4…e5 umožňují snížení zadané teploty krbu o hodnotu parametru <22> „Teplo-

ta EKO“ po dobu snížené spotřeby tepla.

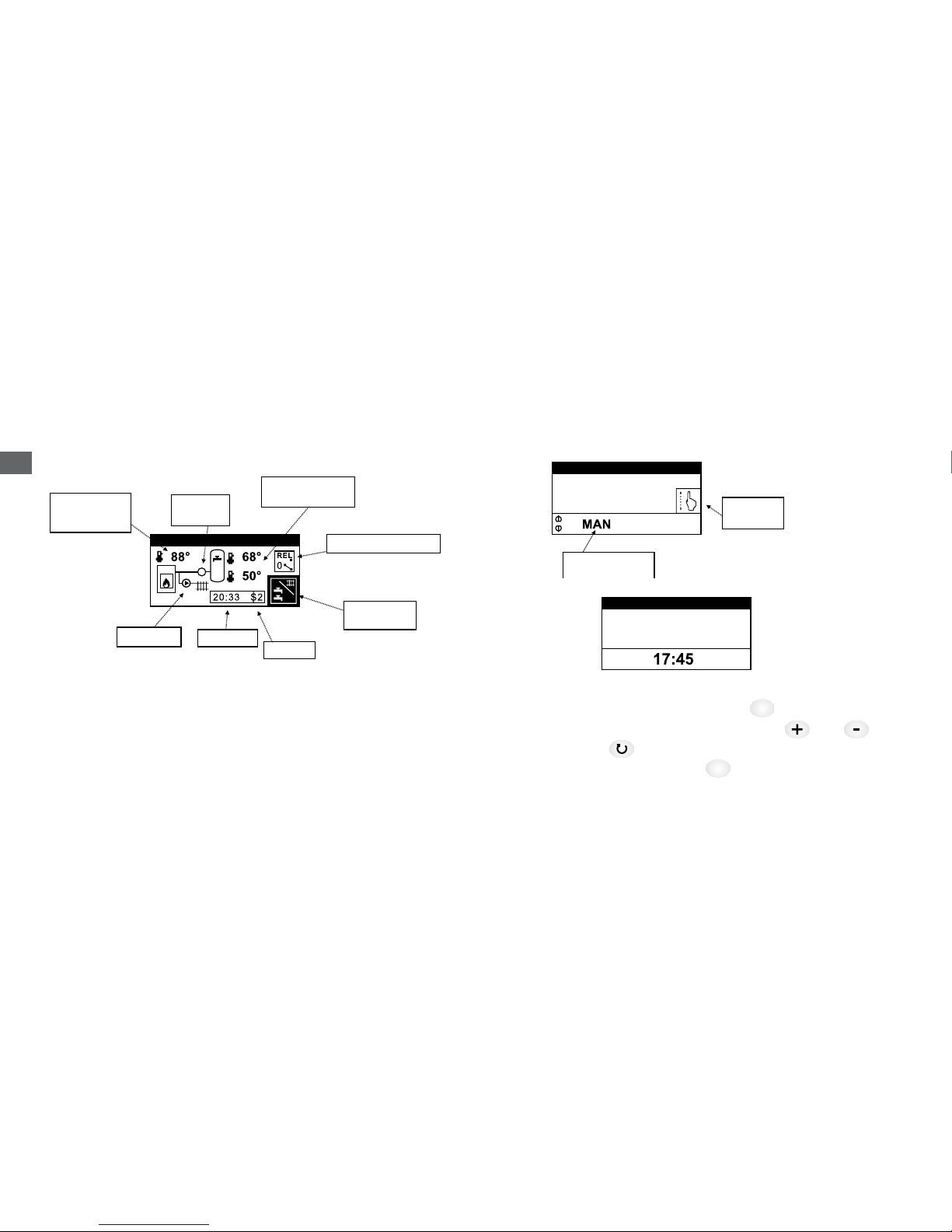

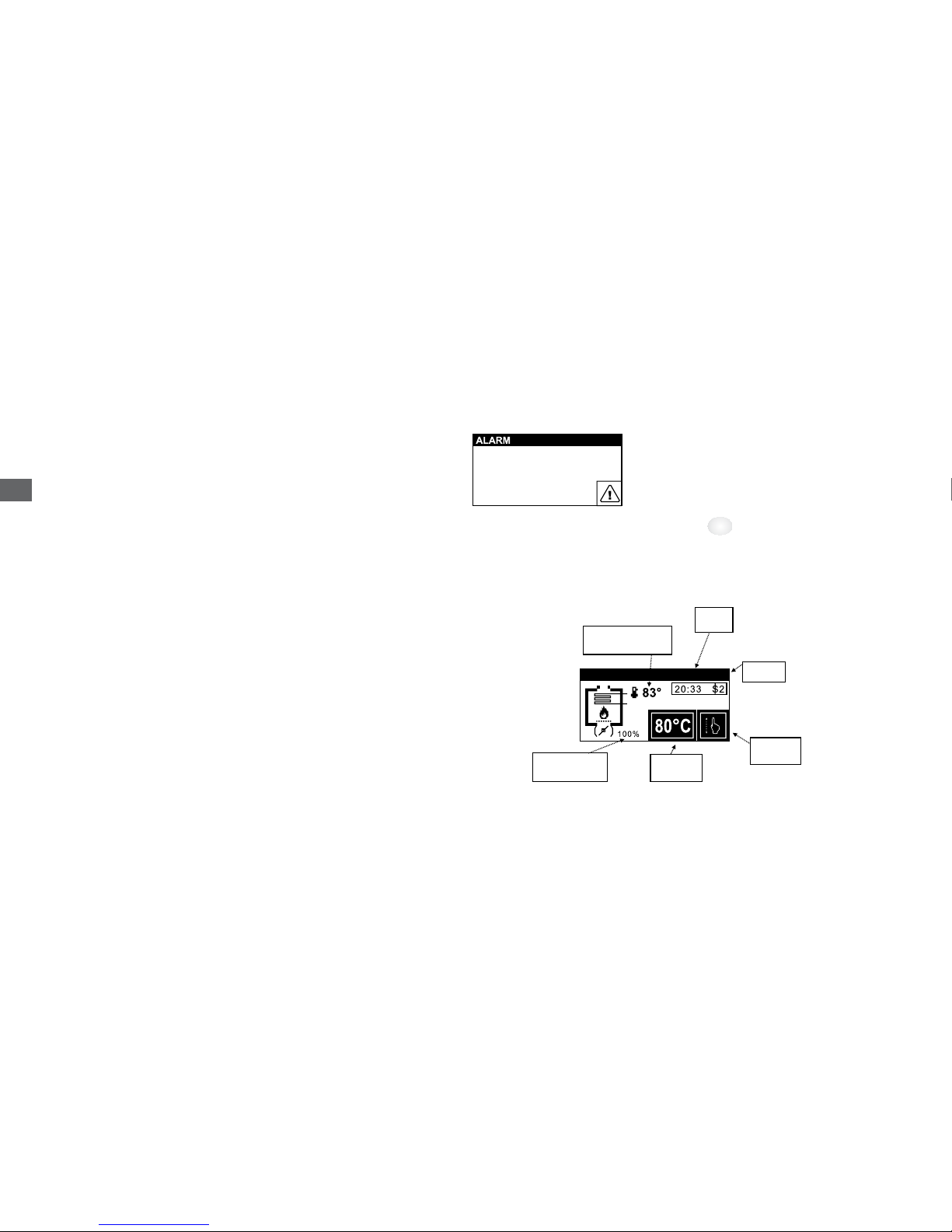

3.2 Zobrazování údajů

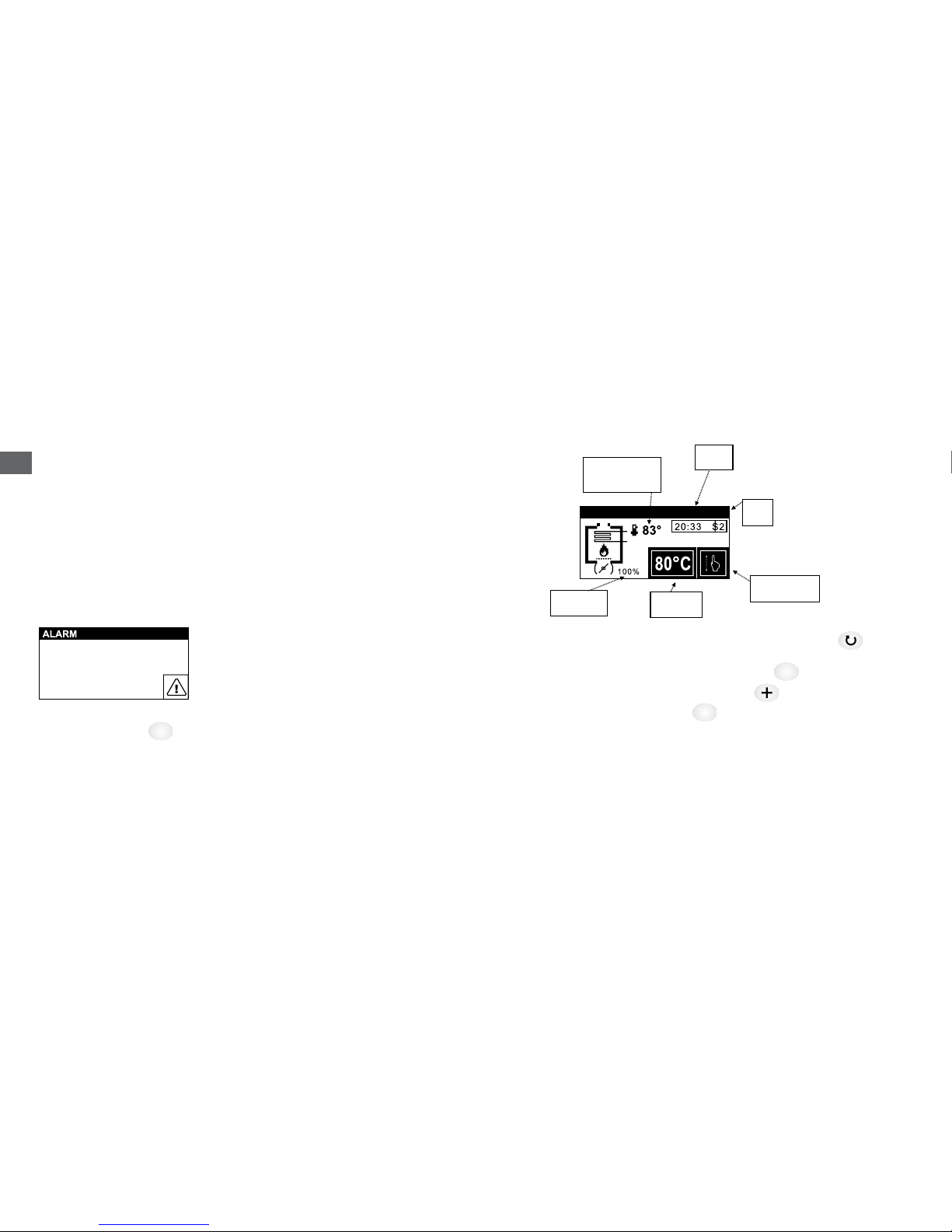

Pole zobrazení alarmů „ALARM“ není viditelné, dokud nenastane některá z následujících vý-

stražných situací:

Page 8

1. Poškození čidla T1 (horní zásobník TUV). Objeví se údaj „Teplotní čidlo TUV (T1) poškozeno”. Alarm se nezobrazuje, není-li čidlo instalováno.

2. Poškození čidla T2 (dolní zásobník TUV). Objeví se údaj „Teplotní čidlo TUV (T2) poškozeno”.

3. Poškození čidla T3 (krbu). Objeví se údaj „Teplotní čidlo KRB (T3) poškozeno”.

4. Překročení přípustné teploty krbu nastavené parametrem <21> „Teplota ALARMU” objeví se údaj „Příliš vysoká teplota KRBU”.

(V tomto políčku dojde k zobrazení jednotlivých výstrah.)

Situace, kdy sepne alarm, je doprovázená zvukovým signálem, který lze zrušit tlačítkem „6“

! V případě alarmu překročení teploty krbu dojde k sepnutí čerpadla ÚT, aby došlo k vychlazení krbu.

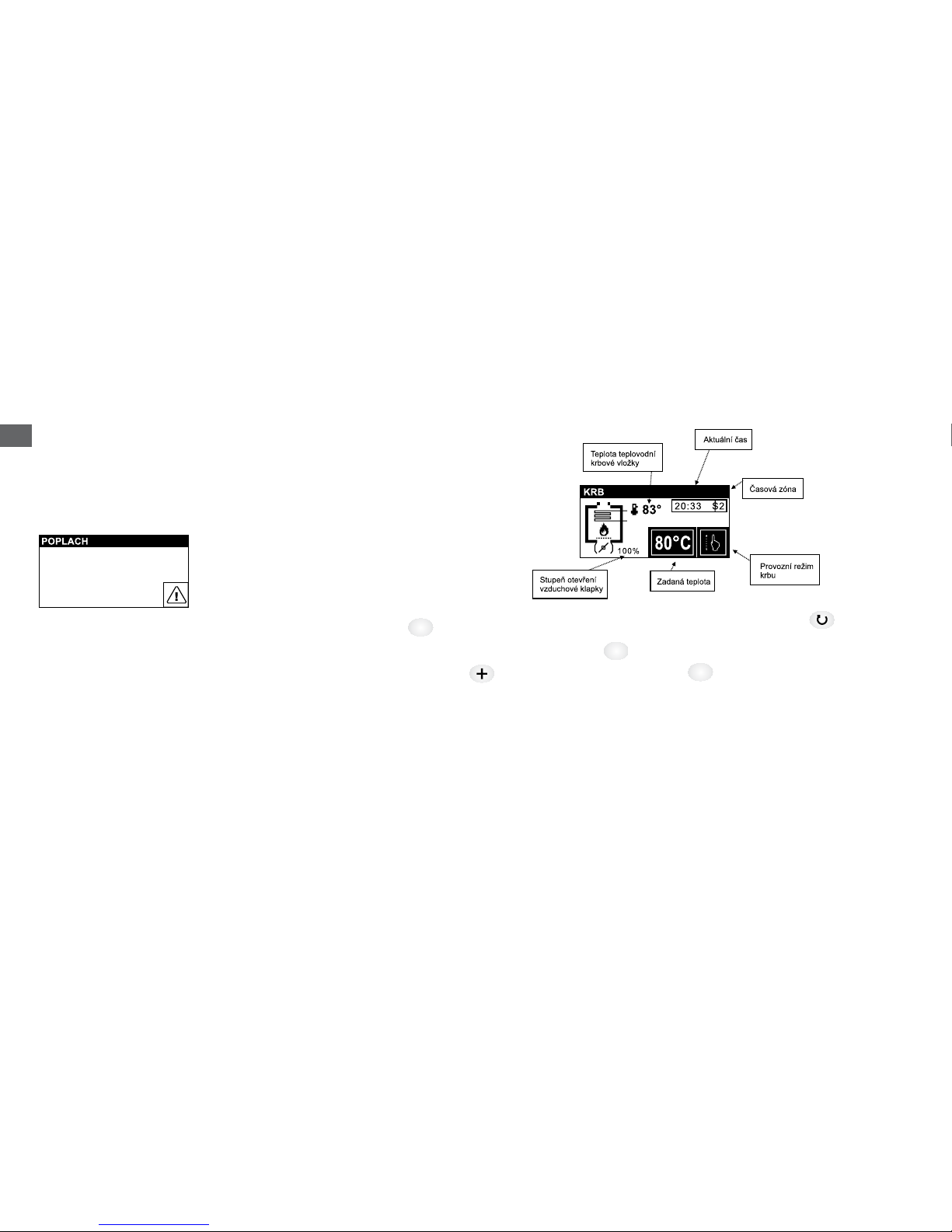

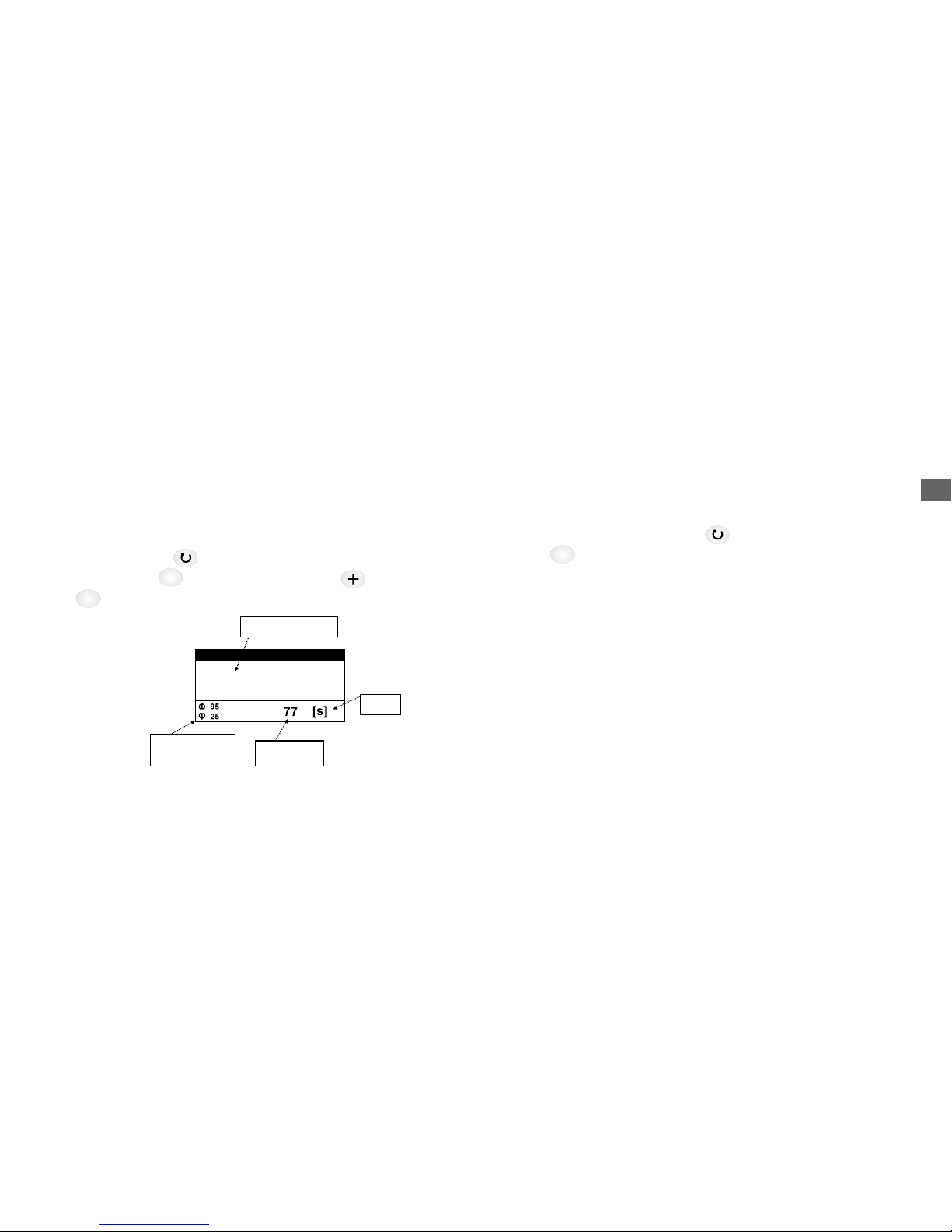

Pole zobrazení údajů o provozu krbu uvádí aktuální teplotu krbu a stupeň otevření vzduchové klapky.

Jedná se o stabilní pole zobrazení tzn. pro jeho změnu nutno stisknout tlačítko „7” Po dobu zobrazování tohoto pole je možné měnit zadanou teplotu krbu (parametr ˂20> „Teplota

KRB“). Po stisknutí tlačítka „6“

bliká zadaná teplota, jejíž hodnotu lze měnit tlačítky „4“

nebo „5“ symbol –. Opakované stisknutí „6“

potvrdí změny.

! Po dobu platnosti ekonomické časové zóny „e4” nebo „e5” je zobrazovaná teplota korigována o hodnotu snížení (parametr <22> „Teplota EKO“), což dokládá značka mínus „–“ místo ºC.

! Po dobu plnění zásobníku TUV v režimu „Režim TUV = SPECIÁLNÍ” se zadaná teplota automaticky zvyšuje na hodnotu parametru <43> „Teplotní plnění speciální TUV”, což dokládá značka plus „+” místo stupně celsia.

Je-li nastaven režim manuálního provozu „Režim KRB = MAN” (bliká zelená signalizační kontrolka „1” (!) je možné ručně seřídit vzduchovou klapku tlačítky „4” symbol +, kdy dojde k otevření vzdu-

Page 9

chové klapky (jeden krok 10%), a „5” symbol - způsobí přivření vzduchové klapky.

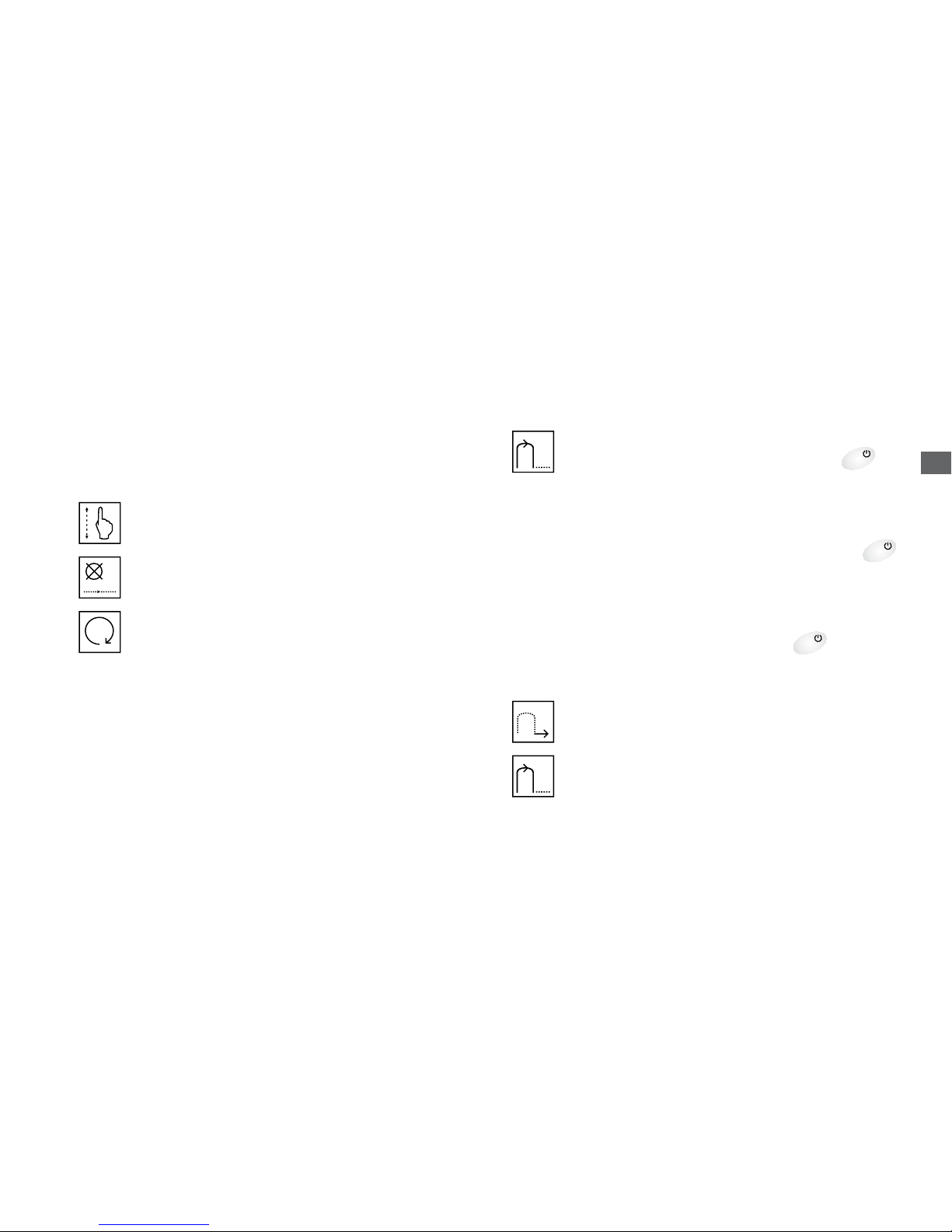

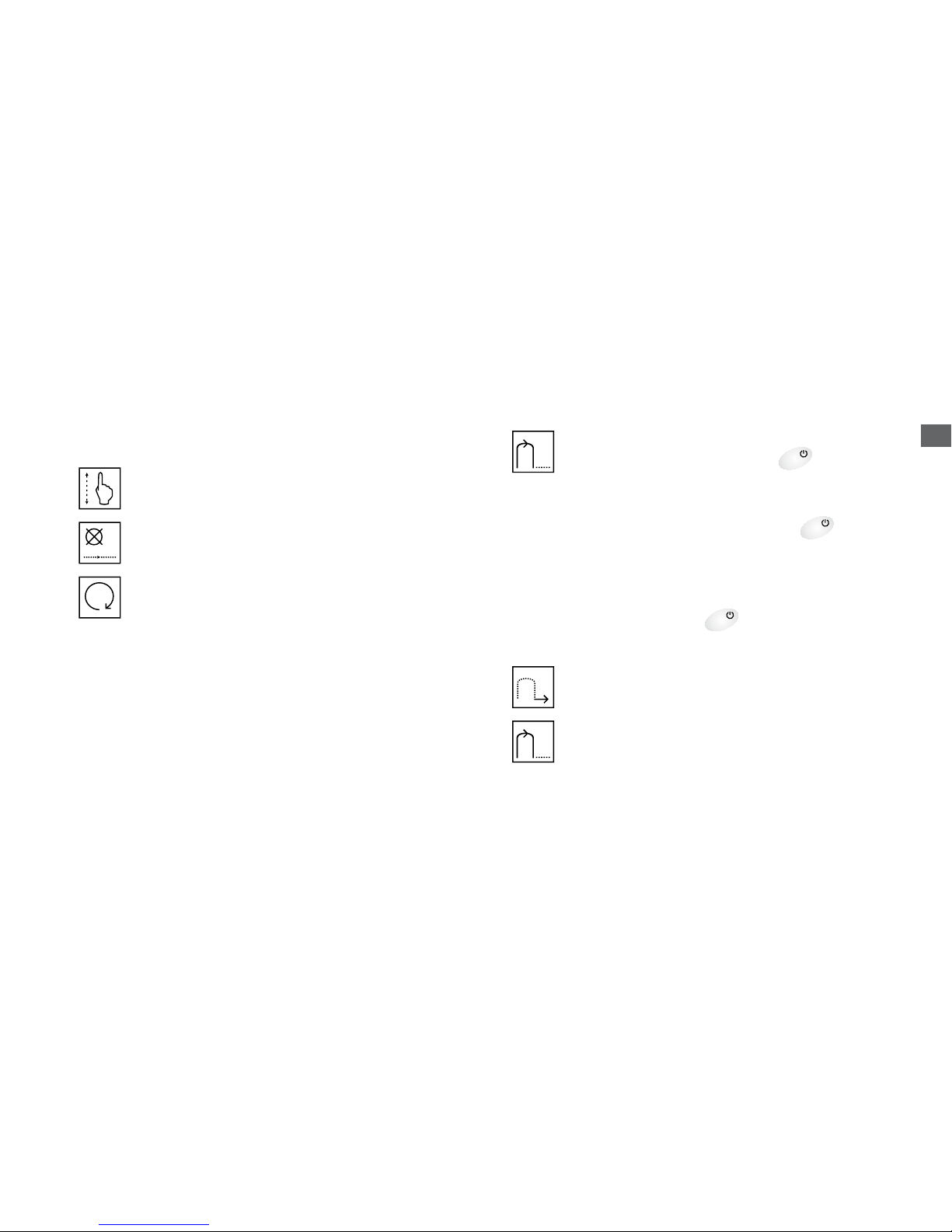

Možné provozní režimy krbu:

MAN Automatická regulace je zablokována – je možné pouze ruční ovládání

vzduchové klapky. Zelená signalizační kontrolka stavu „1” bliká.

VYP nastavení vzduchové klapky v klidové poloze (parametr <50> „Zpětná klapka stav VYP”). Zelená signalizační kontrolka stavu „1” nesvítí.

ZAP Vzduchová klapka je ovládána automaticky za účelem stabilizace teploty v tep- lovodní vložce. Zelená signalizační kontrolka stavu „1” svítí.

AUTO Úplný automatický spalovací cyklus krbu (zatápění - provoz- vyhasnutí). Au-

tomatický provoz je zahájen stiskem tlačítka „3”

. Zelená signalizační kontrolka stavu „1” svítí po dobu provozu krbu a vypíná se po vyhasnutí. Na závěr fáze vyhasnutí se vzduchová klapka umístí do klidové polohy (0%, úplné uzavře- ní), což chrání proti ochlazování místnosti a teplovodní vložku chrání proti zamrz-

nutí. Automatický provoz začne stisknutím tlačítka „3“

F1 Vzduchová klapka se otevírá (100 %, zcela otevřena) v průběhu 2 hodin se má krb rozhořet a dosáhnout zadanou teplotu stabilizovanou pohybu vzduchové klapky. Od této chvíle, pokles teploty vůči zadané teplotě o více než 10 ºC (parametr <23> „Tep- lota VYP KRB”) udržující se po dobu 30 minut, je považován za vyhasnutí krbu. Regulátor ukončí provozní cyklus umístěním vzduchové klapky do klidové polohy.

Opětovné použití tlačítka „3” F1

nastartuje další provozní cyklus. Zelená signalizační kontrolka stavu „1” svítí po dobu provozu krbu a vypíná se po zjištění jeho vyhasnutí.

Ikonka provozu AUTO v době vyčkávání na zahájení nového cyklu (tzn. před jeho začátkem nebo po jeho ukončení)

Ikonka provozu AUTO v průběhu cyklu.

Jedná se o stabilní zobrazení, tzn. pro jeho změnu je nutno stisknout tlačítko „7”.

Page 10

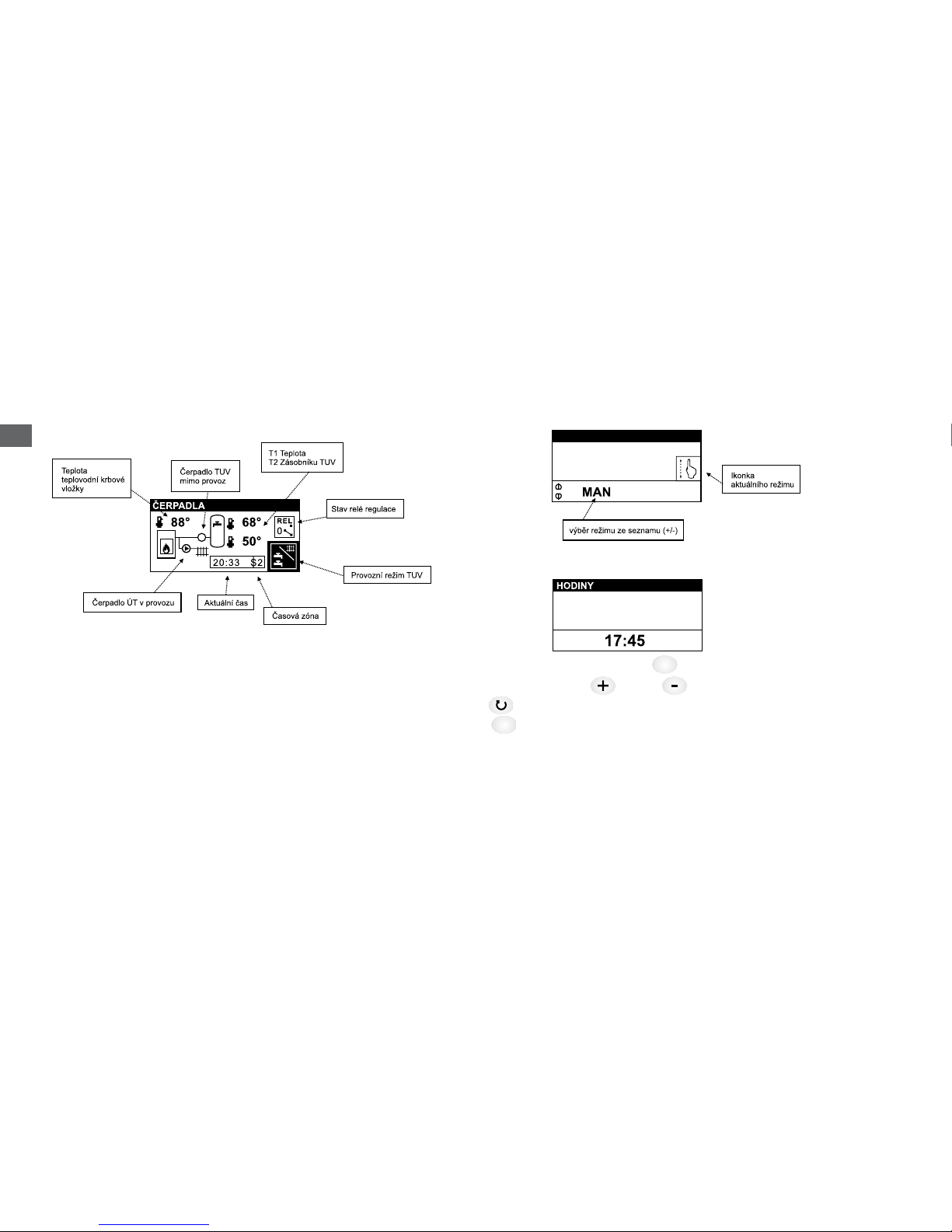

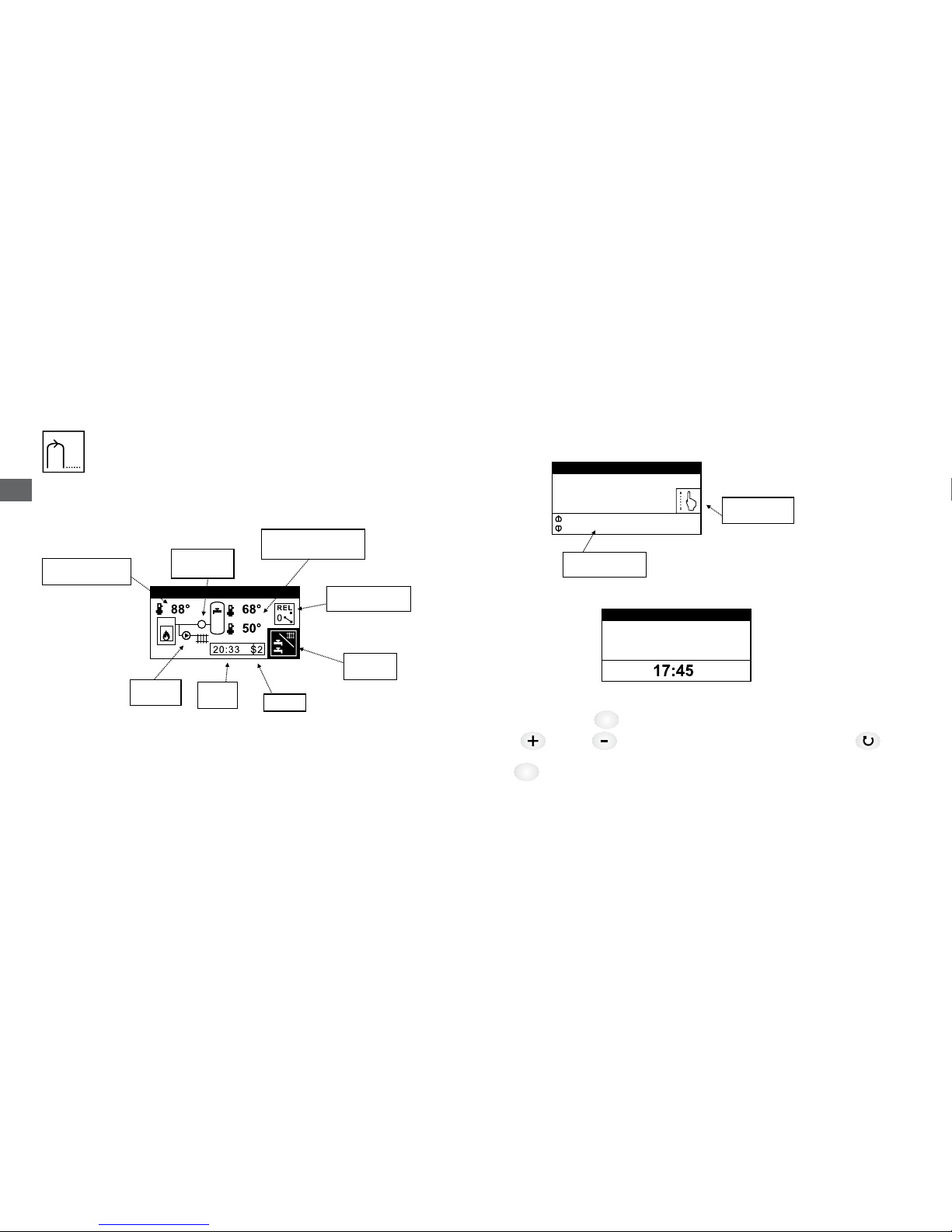

Pole zobrazení provozu celého systému

! V poli zobrazení je viditelný provoz čerpadla P1 (TUV) a P3 (ÚT), provoz čerpadla P2 není viditel-

ný, jelikož se zapíná souběžně s čerpadly P1 nebo P3.

Jedná se o stabilní zobrazení, tzn. k jeho změně je nutno stisknout tlačítko „7” .

Pole zobrazení provozních režimů umožňuje měnit provozní režim krbu a zásobníku TUV. Možné provozní režimy krbu (výše popsané) jsou:

MAN/ VYP/ AUTO/ ZAP

Možné provozní režimy zásobníku TUV (výše uvedené) jsou:

ZPŮSOB

Toto pole zobrazuje aktuální čas a číslo aktuální časové zóny.

Úprava času je možná po stisku tlačítka „6”

, pole minut pak začne blikat. Blikající hodnotu

lze měnit stiskem tlačítka „4”

nebo „5” . Stiskem tlačítka

„7”

přejdete k poli hodin (které také lze měnit stiskem „+” nebo „-”). Stisknutím tlačítka

„6”

, změny potvrdíte (pole hodiny přestane blikat ).

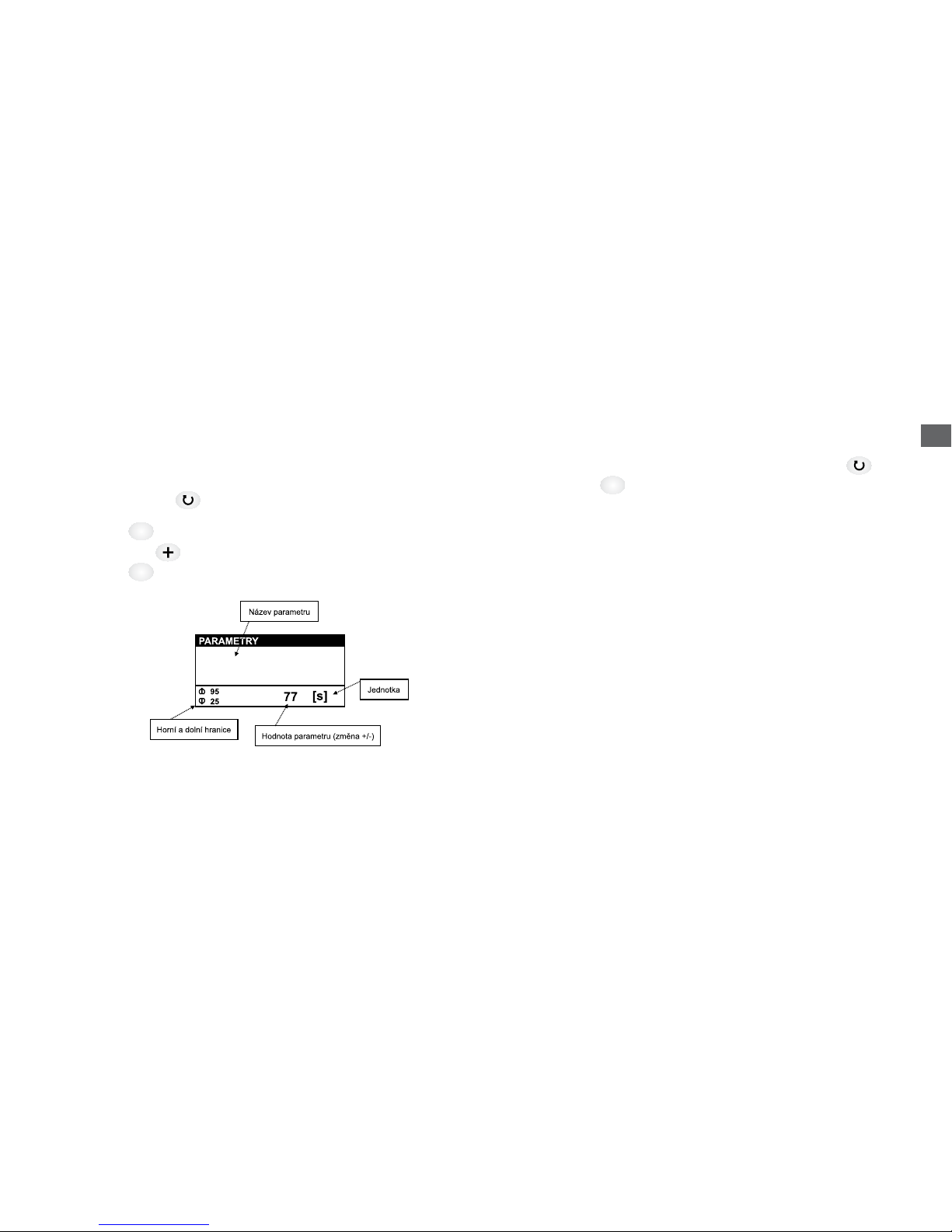

Pole zobrazení nastavení parametrů

Na prvním poli zobrazení parametrů je uveden název „Úroveň parametrů” s přiřazenou hodnotou „0” což znamená, že parametry nejsou pro uživatele dostupné. Po změně úrovně na „1” „2” „3”

nebo „4” již další pole hodnoty parametrů zobrazují. Poslední pole zobrazuje „****” po němž

Page 11

dochází k ukončení funkce nastavení parametrů a návrat k dříve popsaným polím zobrazení.

Příklad postupu přechodu k parametrům 1. úrovně:

Stiskněte:

Opakovaně tlačítko „7”

, dokud se nezobrazí pole pro nastavení parametrů „Úroveň pa-

rametrů 0”

Tlačítko „6”

začne blikat „0”

Jednou tlačítko ”4”

bliká „1”

Tlačítko „6”

přestane blikat „1” (zvolena úroveň parametrů 1)

! PARAMETRY umožní přizpůsobit REGULÁTOR k vlastnostem krbu a rozvodů út. jejich změny

musí být dohodnuty s výrobcem krbu. NEPROMYŠLENÉ ZMĚNY MOHOU ZPŮSOBIT NESTABILNÍ A NEEFEKTIVNÍ PROVOZ SYSTÉMU.

Heslo

Změny důležitých parametrů jsou možné při odblokování hesla. Pro odblokování hesla je nutno

zadat správnou hodnotu po sobě následujících číslic tlačítky „+/-„ tlačítkem „7”

se mění

jednotlivé číslice a „6”

se ukončí postup zadávání. Odblokované heslo je nastavené na hod-

notu „0000”. Opětovné zahájení postupu změny hesla způsobní nastavení nového hesla.

! Heslo „9999” Má zvláštní význam – způsobí opětovnou aktivaci předchozího hesla (bylo-li nastaveno) BEZ jeho uvádění

! Heslo SERVISU výrobce je stálé, nezávislé na heslu uživatele - Nesmí být zveřejňováno uživateli. Místo toho může servis nastavit uživateli jeho vlastní heslo.

Příklady hesel:

1. Regulátor byl nainstalován s vypnutým heslem. Uživatel může zadat vlastní heslo, např. „1234“. Od této chvíle nelze důležité parametry měnit bez odblokování hesla (tzn. opě-

tovného zadání hesla „1234“). Po provedení změn důležitých parametrů může uživatele ponechat regulátor „odblokovaný“, nastavit libovolné nové heslo nebo zadat „9999”, což způsobí opětovnou aktivaci hesla „1234”

1. Výrobce poskytl regulátor s nastaveným heslem. Uživatel nemá možnost zasahovat do důležitých parametrů. Servis má možnost měnit nastavení pomoci vlastního „tajného“ hesla. Servisní technik na závěr zadá své „tajné“ heslo nebo „9999“, uživatel i nadále nebude mít přístup k důležitým parametrům.

2. Výrobce předal regulátor s nastaveným heslem. Uživatel nemá možnost zasahovat do nastavení důležitých parametrů. Servisní technik má možnost měnit nastavení pomoci vlastního „tajného“ hesla. Servisní technik na závěr ponechá regulátor „odblokovaný“. Uživatel má přístup k důležitým parametrům, může zadat vlastní heslo, podobně jako v příkladu č. 1.

1. Výrobce předal regulátor s nastaveným heslem. Uživatel nemá možnost zasahovat do důležitých parametrů. Servisní technik má možnost měnit nastavení pomoci vlastního „tajného“ hesla. Servisní technik na závěr nastaví heslo, např. „1234“ a toto uvede uživateli. Uživa-

Page 12

tel má přístup k důležitým parametrům, ale jiné osoby bez znalosti hesla nemohou změny provádět.

2. Uživatel má odblokovaný regulátor nebo vlastní heslo. Servisní technik rozhodl, že uživatel přesto nemá mít přístup k důležitým parametrům. Servisní technik odblokuje regulátor svým „tajným“ heslem – to vede ke zrušení hesla uživatele a zablokování regulátoru.

1. Servisní technik nemusí znát heslo uživatele. Vždy může použít své „tajné“ heslo a na závěr zablokovat pomoci „9999“, což způsobí opětovnou aktivaci hesla uživatele.

Příklad provedení změny parametru <21> „Tepl. ALARMU” určující teplotu krbu po jejímž překročení dojde k sepnutí signalizace alarmu (Parametry 3. úrovně). Stiskněte:

1. Opakovaně tlačítko „7”

, dokud se neobjeví pole se zobrazením parametrů „Úroveň

parametrů 0”.

1. Tlačítko „6”

začne blikat „0”.

1. Třikrát tlačítko „4”

bliká „3”.

1. Tlačítko „6”

přestává blikat „3” (zvoleny Parametry 3. úrovně).

1. Tlačítko „7”

zobrazí se aktuální hodnota parametru <21> „Tepl. ALARMU”.

1. Tlačítko „6”

začne blikat aktuální hodnota, kterou chceme změnit.

1. Tlačítky„4” a „5”

a nastavte novou hodnotu.

1. Tlačítko „6”

potvrďte novou hodnotu.

1. Opakovaně tlačítko „7”

, dokud se neobjeví pole se zobrazením konce nastavování

parametrů „***” .

4. Instalace regulátoru ! REGULÁTOR JE NAPÁJEN ZE SÍTĚ 230 V/50 Hz. VEŠKERÉ MANIPULACE SOUVISEJÍCÍ S INSTALACÍ

MUSÍ BÝT PROVÁDĚNY PŘI VYPNUTÉM NAPÁJENÍ ! REGULÁTOR JE NUTNÉ PŘIPOJIT DO SÍTĚ S NULOVÝM VODIČEM S PROUDOVÝM CHRÁNIČEM V SOULADU S PLATNÝMI PŘEDPISY

! VÝROBCE NENESE ODPOVĚDNOST ZA ŠKODY VZNIKLÉ NESPRÁVNÝM POUŽÍVÁNÍM REGULÁTORU

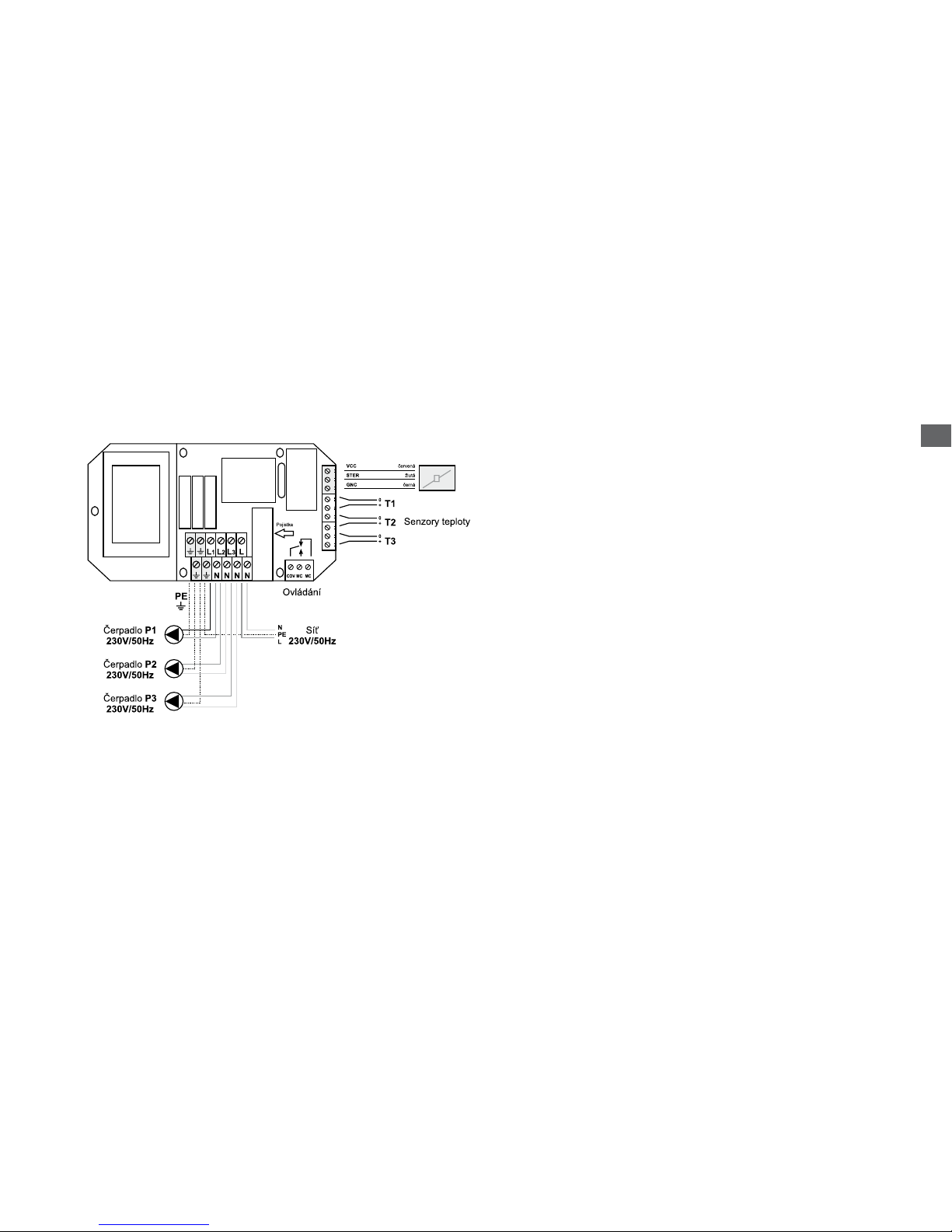

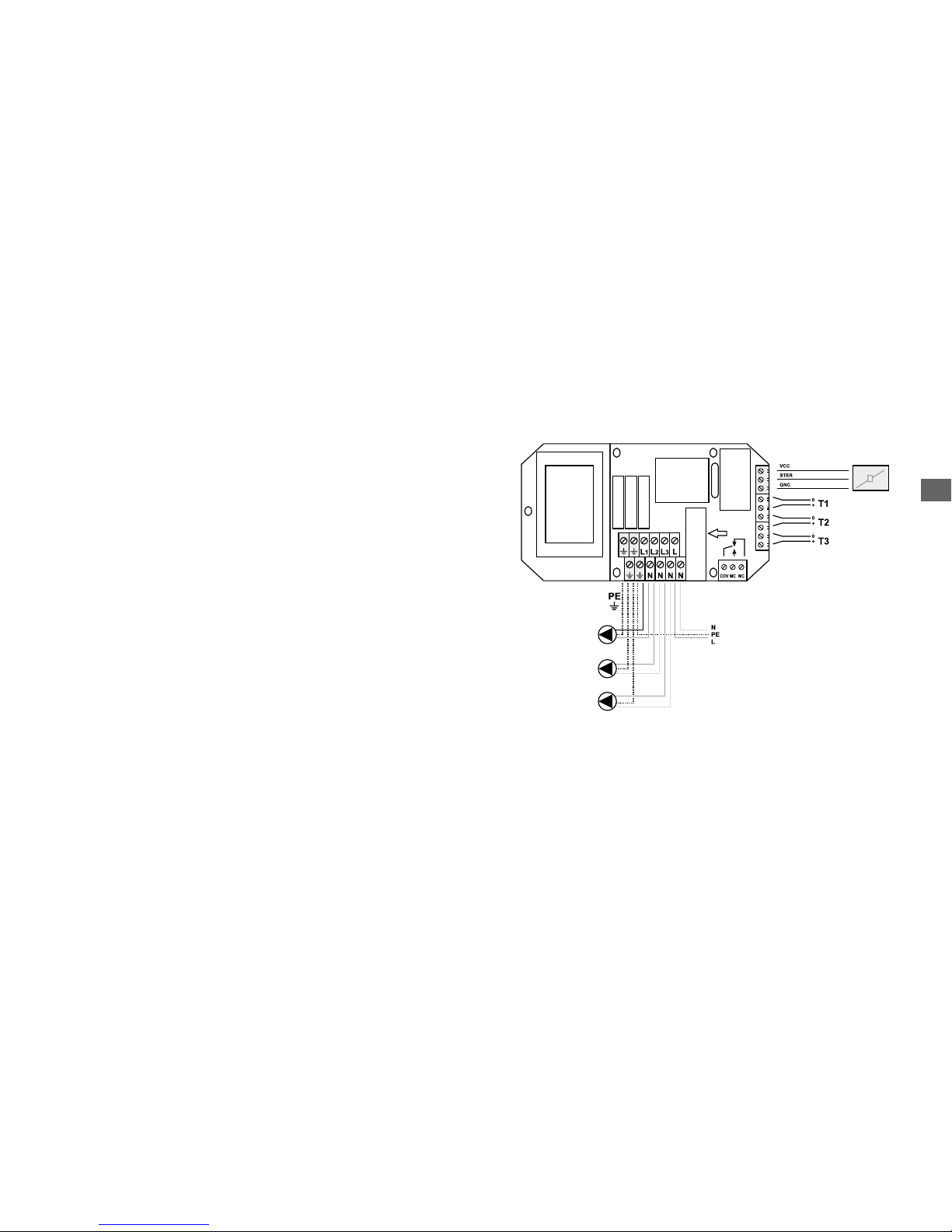

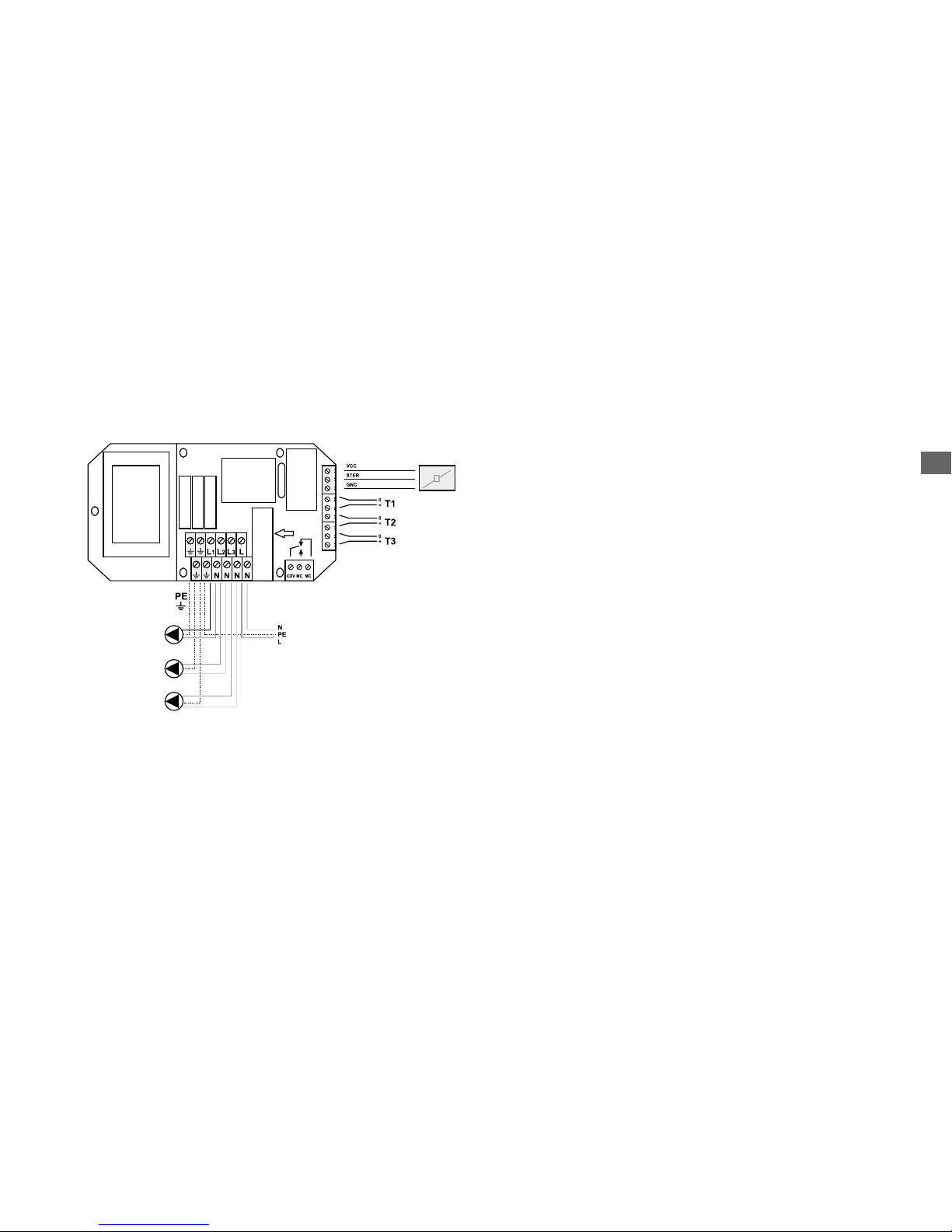

Zapojení dílů regulátoru proveďte podle obrázku 3.

VK vzduchová klapka T1 horní teplotní čidlo zásobníku TUV (varianta) T2 dolní teplotní čidlo zásobníku TUV T3 teplotní čidlo teplovodní krbové vložky P1 čerpadlo zásobující zásobník TUV z krbu P2 čerpadlo původní strany tepelného výměníku (je v provozu po zapnutí P1 nebo P3) P3 oběhové čerpadlo ÚT

Page 13

vzduchová klapka

Page 14

PARAMETRY 1. ÚROVNĚ

Č. NÁZEV ROZSAH

VÝCHOZÍ

HODNOTY

NASTAVENÍ FUNKCE

20 Teplota KRB 45 ... 85 °C 55 °C Zadaná teplota krbu udržovaná regulátorem.

31 Teplota zapnutí ČERP 30 ... 60 °C 50 °C Minimální teplota krbu, při které sepínají čerpadla P3 (ÚT) a P1 (TUV)

41 Max. teplota TUV 30 ... 99 °C 60 °C Maximální teplota zásobníku TUV. Překročení vypíná plnicí čerpadlo.

42 Min. teplota TUV 30 ... 99 °C 50 °C Minimální teplota zásobníku TUV. Překročení zapíná plnicí čerpadlo.

43 Teplotní plnění speciální

TUV

30 ... 99 °C 65 °C Zadaná teplota krbu nastavená automaticky v případě plnění zásobníku TUV v prioritním

režimu Režim TUV = SPECIÁLNÍ

44 Delta teploty TUV 1 ... 10 °C 2 °C Minimální rozdíl teplot krbu a zásobníku TUV nezbytný k provozu čerpadla P1 (TUV)

10 Signál Vypnuto/

Zapnuto/

Zaapnuto+

ALARM

Zapnuto +

ALARM

Vypnutí zvukové signalizace Zapnutí zvukové signalizace ZAP + ALARM zapnutí zvuků a alarmů

11 Jazyk polština/

čeština/

němčina/

angličtina

polština Výběr jazykové verze

13 Podsvícení LCD VYP/ZAP VYP VYP - podsvícení pole působí po dobu 2 min od posledního stisknutí tlačítka

ZAP - podsvícení pole je nepřerušené, je-li regulátor zapnut

Page 15

PARAMETRY 2. ÚROVNĚ

Č. NÁZEV ROZSAH

VÝCHOZÍ

HODNOTY

NASTAVENÍ FUNKCE

14 Časové zóny VYP / ZAP VYP VYP - mechanismus časových zón zapnut

ZAP - časové zóny aktivní podle nastavení níže tzn. <70>…<79> a <22>

70 Zóna 1 od 0:00 .. 23:45 6:00 Doba začátku 1 časové zóny

71 Zóna 1 od 0:00 .. 23:45 8:00 Doba ukončení 1 časové zóny

72 Zóna 2 od 0:00 .. 23:45 14:00 Doba začátku 2 časové zóny

73 Zóna 2 od 0:00 .. 23:45 17:30 Doba ukončení 2 časové zóny

74 Zóna 3 od 0:00 .. 23:45 20:00 Doba začátku 3 časové zóny

75 Zóna 3 od 0:00 .. 23:45 22:30 Doba ukončení 3 časové zóny

76 Zóna EKO 4 od 0:00 .. 23:45 23:00 Doba začátku 4 časové zóny - ekonomické

77 Zóna EKO 4 od 0:00 .. 23:45 5:00 Doba ukončení 4 časové zóny - ekonomické

78 Zóna EKO 5 od 0:00 .. 23:45 8:00 Doba začátku 5 časové zóny - ekonomické

79 Zóna EKO 5 od 0:00 .. 23:45 13:30 Doba ukončení 5 časové zóny - ekonomické

22 Teplota EKO -1 .. -9 °C -5 °C Snížení teploty krbu oproti zadané teplotě v průběhu trvání

ekonomické časové zóny „e4” nebo „e5”

Page 16

PARAMETRY 3. ÚROVNĚ

Č. NÁZEV ROZSAH

VÝCHOZÍ

HODNOTY

NASTAVENÍ FUNKCE

50 Zpětná klapka Stav VYP 0 ... 100 % 0 % Poloha klapky při vypnutí napájení (0 % úplné uzavření, 100 % úplné otevření)

32 Čas stop ČERP ÚT 1 ... 30 min 4 min Doba přestávky čerpadla ÚT v režimu cyklického provozu. Po vypršení této doby se čerpadlo

zapne na 45 sekund.

33 Hystereze ČERP 1 ... 10 °C 1 °C Hystereze teploty zapínání/vypínání čerpadel. Rozdíl teplot mezi zapínáním a vypínáním čerpa-

del. Předchází častému přepínání, zejména je-li v topném okruhu druhý zdroj tepla.

45 Doba doběhu

ČERP TUV

1 ... 10 min 1 min Doba doběhu čerpadla TUV. Prodloužení doby provozu čerpadla po ukončení plnění TUV.

Předchází prudkému zvýšení teploty v krbové vložce po ukončení plnění, zejména v létě, kdy nepracuje čerpadlo út.

46 Způsob plnění

TUV

1 ... 2 1 Způsob plnění zásobníku ÚT.

1. k ovládání plnění TUV je využíváno teplotní čidlo T2 (spodní část zásobníku).

2. k ovládání plnění TUV je využíváno teplotní čidlo T1 (horní část zásobníku) a T2 (dolní část zásobníku)

21 Teplota ALARMU 75 ... 95 °C 85 °C Teplota krbu, po jejímž překročení sepne signalizace alarmu

23 Teplota VYP KRB 5 ... 25 °C 10 °C Snížení teploty krbu oproti zadané teplotě, po jejímž překročení dojde k odpočítávání doby 30

min a vypnutí krbu (podmínka vypnutí při Režim KRB = AUTO)

12 Relé REGULACE 2 ... 6 2 Relé regulace sepíná v těchto případech:

2. Teplota krbu je vyšší než <31> „tepl. zapnutí čerpadel KRB KRB”

3. Teplota TUV měřená dolním čidlem (T2) vyšší než parametr <42> „Min. teplota TUV”

4. Teplota TUV měřena horním čidlem (T1) vyšší než parametr <42> „Min. teplota TUV”

5. Teplota TUV měřená dolním čidlem (T2) vyšší než <41> „Max. teplota TUV”

6. Teplota krbu vyšší než parametr <21> „Teplota ALARMU”

Page 17

51 Režim zpětné klapky 1 ... 2 1 Režim regulace vzduchové klapky

1. Nepřetržité ovládání – relé vzduchové klapky stále aktivní

2. Dynamické ovládání – relé vzduchové klapky aktivní pouze, je-li vyžadována změna polohy vzduchové klapky

PARAMETRY 4. ÚROVNĚ

Č. NÁZEV ROZSAH

VÝCHOZÍ

HODNOTY

NASTAVENÍ FUNKCE

90 Č. výr. 0 ... n 1 Číslo sady parametrů – podle výrobce krbu

91 RESET VYP/ZAP VYP Nastavení hodnoty ZAP obnoví všechna výchozí (tovární) nastavení parametrů a provede restart

regulátoru.

92 HESLO 0 ... 9999 0000 „0000” VYPNUTÉ HESLO

„----” ZAPNUTÉ HESLO

99 Pole zobrazení

SERVIS

VYP/ZAP VYP Hodnota ZAP přidá diagnostické pole určené pro servis

Page 18

Page 19

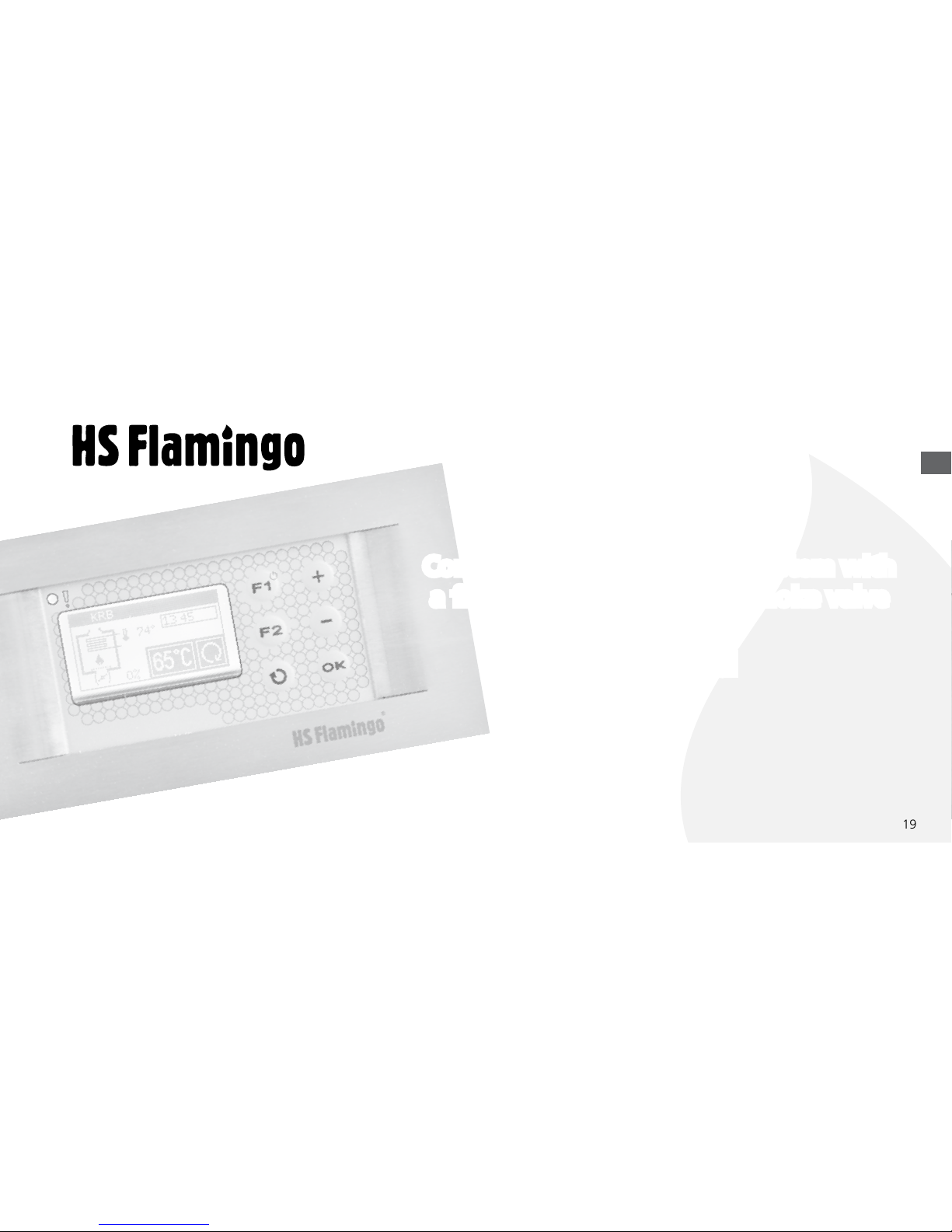

Control unit of the heating system with

a ﬁreplace controlled by a choke valve

User Manual

Page 20

The RT-08G control unit controls the heating system based on the water jacket ﬁreplace that is a heat source, in which combustion process is controlled by a choke valve. The heat receivers are: Warm Applicable Water accumulator (WAW) and Central Heating system (CH).

! The control unit is equipped with its own emergency power source - breaks in power supplying up to 8 secs do not interrupt its operation (over the time the emergency buffering power source is activated).

! The control unit can cooperate with the TATAREK A 200WAC emergency power supply system which ensures that all the devices connected to the RT08G control unit can operate without any disruption in case of power decline even up to 9 hrs.

1. Basic technical parameters

Power 230 V/50 Hz Power consumption without load 5 W Max connection power 750 W Operation conditions 0 – 50 °C, humidity 10 – 90% (no condensation) Housing protection class IP41 Fuse 6,3A/250 V Number of outputs to control pumps 3× 250 W/230 V/50 Hz Number of nonvoltage outputs 1 × max. 500 W Number of outputs to control the choke valve drive 1 × 5 V/500 mA/DC Number of water temperature sensors 3 × KTY81 (0… + 100 °C) Temp. measurement precision 2 °C Temp. measurement resolution 0,5 °C Number of the time zones 4

2. Principle of Operation

The main function of the control unit is to keep temperature in the water jacket at the preset value. The task is realized by measuring temperature (T3) and controlling the cold air choke valve (PP) properly. Fireplace operation temperature is deﬁned by the <20> “FIREPLACE Temp.” parameter (see PARAMETERS LEVEL 1). If the ﬁreplace temperature (T3) is higher than the <20> “FIREPLACE

Temp.” parameter the choke valve is gradually shut off limiting air supply, and if the temperature (T3) is lower than the <20> “FIREPLACE Temp.” parameter the choke valve is gradually opened up.

The second function is to control the WAW pump loading the warm applicable water accumulator (WAW). The WAW (P1) pump operates if the ﬁreplace temperature both exceeds the <31> “Switch-

-on Temp. of PUMPS” value and is higher than the WAW accumulator temperature (T2) by the <44> “Delta Temp. of WAW” parameter (see PARAMETERS LEVEL 1).

The third function is to control the circulating pump (P3) of central heating system. The pump works if the ﬁreplace temperature exceeds the <31> “Switch-on Temp. of PUMPS” value. It’s possible to activate the WAW priority function “PRIORITY” - see the description of operation modes of the WAW accumulator - chapter 2.4 of the manual. The control unit is also equipped with the “CLOCK” function to control the WAW priority and the ﬁreplace operation temperature in selected times of day.

! The ﬁreplace can also be equipped with warm air distribution system based on the RT-03C ARO control unit. The control unit measures temperature in the chamber of the ﬁreplace air ventilator and controls its rotation speed in manual or automatic mode.

Page 21

Basic operation conﬁguration of the control unit

WAW

FIREPLACE

CH = Central Heating WAW = Warm Applicable Water

Operation conﬁguration of the control unit with the heat exchanger for the CH system

(pump of the heat exchanger and the CH system connected to the P3 output)

WAW

FIREPLACE

Operation conﬁguration of the control unit with the heat exchanger for the CH and

Page 22

WAW systems

WAW

FIREPLACE

WAW Warm Applicable Water accumulator (boiler) FIREPLACE Water jacket ﬁreplace CH Central heating system T1 Upper temperature sensor of the WAW accumulator (option) T2 Lower temperature sensor of the WAW accumulator T3 Temperature sensor of the ﬁreplace water jacket P1 Pump loading WAW from ﬁreplace P2 Pump of the primary side of heat exchanger (it operates if P1 and P3 are activated) P3 Circulating pump CH PP Electronically controlled choke valve of the ﬁreplace

2.1 Choke valve operation

The choke valve regulates an air supply to the combustion chamber, which allows the temperature of the ﬁreplace water jacket to be kept at the preset value. The task is realized by comparing the temperature of the water jacket (T3) and preset temperature (the <20>”FIREPLACE Temp.” parameter) and then by gradual opening/shutting the choke valve.

The shutdown of the regulator (caused e.g. by power decline) automatically causes thechoke valve to be set at the rest position deﬁned by the <50> ChokeV State OFF parameter (Default setting is 0% - full shut-off).

2.2 CH pump operation

If the ﬁreplace temperature exceeds the preset value of 45 °C (the <31> Switch-on Temp. of PUMPS parameter) the CH pump (P3) turns on. The ﬁreplace inputs with the water jacket op-

timally operate at water temperature in the range of 45 °C - 85 °C. Most producers don’t recommend using the water jacket ﬁreplace below the so-called dew point. The operation in such conditions leads to emitting a lot of condensate on the surface of the furnace. The effect originates from too much cooling down combustion gas in the combustion chamber. As a result it has a negative impact on the cleanness of the ﬁreplace windowpane, efﬁciency and life-time of the ﬁreplace input.

During loading the warm applicable water accumulator WAW, the CH pump can operate cyclically if the WAW mode is set to PRIORITY (Limitation of the heat amount ﬂowing into the CH system). The cyclical operation is based on turning on the pump for 45 secs and then turning off for 4mins

(the <32> Stoptime of CH PUMP parameter).

! ANTIFREEZE Function - The control unit protects the system from freezing, automatically turning

on the circulating pump if the measured temperature is below 4 °C.

!ANTISTOP Function - The control unit realizes the after season rundown of the pump by switching it on for 1 min if it doesn’t operate for a week.

2.3 WAW pump operation

Page 23

The control unit controls as well the pump (P1) loading the warm applicable water accumulator WAW. The loading pump can be turned on if water temperature in the ﬁreplace is higher than the

preset threshold of 45 °C (the <31> Switch-on Temp. of PUMPS parameter) and higher than in the WAW accumulator by 5 °C (the <44> Delta Temp. of WAW parameter).

Dependent on the quantity of connected temperature sensors of the WAW accumulator or the buffer there are the following ways of the pump operation:

** Sensors T1 and T2 not connected. Loading the WAW accumulator at random. The WAW loading pump turns on if water temperature in the ﬁreplace jacket reaches the preset value or is higher than 50 °C (the <42> Minimum temp. of WAW parameter).

* One of the sensors T1 or T2 connected. The WAW loading pump (P1) turns on if the temperature of the WAW accumulator is lower than 50 °C. (the <42> Minimum temp.of WAW parameter) and turns off if the temperature is higher than 60 °C (the <41> Maximum temp. of WAW parameter).

** Both of the sensors T1(low) and T2(up) connected. The loading starts when the temperature sensor (T1) measures below 50 °C (the <42> Minimum temp.of WAW parameter) and ends when the temperature sensor (T2) measures above 60 °C (the <41> Maximum temp. of WAW para- meter). The <46> Loading mode of WAW parameter should have the value 2, which means the operation of both of the sensors. The value 1 causes the operation to be made like at the temperature sensor T2 only active - sensor T1 then doesn’t take part in the control but its measurements are still shown !. After the loading of the WAW accumulator ends the pump runs for 1min (the <45> Rundown Time of WAW PUMP), which prevents the temperature in the water jacket from rising, especially in summer time when the CH pump doesn’t operate.

!ANTISTOP Function - The control unit realizes the after season rundown of the pump by switching it on for 1 min if it doesn’t operate for a week.

2.4 WAW priority and the summer mode

OFF - The WAW loading pump turned off. Only the CH pump can run.

SUMMER - Turning off the heating system in summer time (the CH pump doesn’t

operate). Fireplace only works in the preparation function of the WAW. or loading function of the buffer only.

ON - Standard operation (parallel operation of pumps) without favouring the WAW circuit

PRIORITY - Faster reaching the readiness of the WAW accumulator by limiting

heat obtain by the heating system. The CH pump works cyclically. Turning off the WAW pump after loading the accumulator causes the comeback of normal operation of the CH pump

CLOCK - beyond the time zones $1...$3 the pump operates like in the ON mode and in the time zone like PRIORITY

SPECIAL - beyond the time zones $1...$3 the pump operates like in the ON mode and in the time zone like PRIORITY. Additionally during loading the WAW accumulator the preset temperature of the water jacket is raised up to 65 °C.(the <43> Loading temp. of WAW special parameter)).

2.5 Nonvoltage “CONTROL” output

Page 24

The control unit is equipped with the CONTROL relay whose contacts can be used e.g. to switch off another heat source when the ﬁreplace works. The <12> CONTROL Relay parameter deﬁnes the function of the relay more precisely. (see PARAMETERS LEVEL 3)

CONTROL relay turned off

CONTROL relay turned on

The nonvoltage relay described as „CONTROL” in the schematic diagram (Fig.3) enables connecting different kinds of devices controlling another device we want to switch on or switch off acc.to the settings (PARAMETERS LEVEL 3) of the <12> CONTROL Relay parameter. The output, relay, is inactive (nonvoltage) and can be used for handling (turning on/off) devices making use of the normally closed or opened contacts (e.g. gas furnaces, ventilation).

At the normally opened connection you connect COM and NO At the normally closed connection you connect COM and NC

Those contacts can be also used for handling any electric device like a pump or electrovalve of 500W max power. You have to remember it‘s a nonvoltage contact, that is, you need to separately power that connected device through the CONTROL contacts.

Control

Connecting additional pump Turning oﬀ the gas furnace

Gas

furnace

3. Service of the control unit

There are elements on the control panel (ﬁg. 2). In the turn-off state only the orange stanby state LED „1“ lights and the graphic display shows current temperature of the water jacket and

current time. The turn-on of the control unit follows by pressing the button „3”

. In

order to turn it off press once more the button„3”

and at the same time hold it down for about 1sec. In case of supply voltage decline the control unit comes back to the state before the decline. The operation state is presented on the graphic display (2). The screens inform about the operation of devices, temperature of sensors; they make it possible to change the parameters etc..The

change of screen is done by pressing the CHOOSE button „7“

. If this is the screen that is

Page 25

able to change a parameter, press the CONFIRM button „6“

.which causes blinking of the parameter ﬁeld to be changed. By pressing “+” (4) or “-” (5) one can alter its value. If there are more parameter ﬁelds on the screen (e.g. setting the clock) then one will go among

them by pressing the CHOOSE button „7“

. By clicking the CONFIRM button „6“

one conﬁrms the changes - the parameter ﬁeld stops blinking. The changed parameter not conﬁrmed for 10 secs is not accepted by the control unit and it recalls a previous value of the parameter.

ON/OFF

CONFIRMCHOOSE

Fig. 2 Control panel view

1. Control unit status diode:

- alarm (red),

- standby (orange),

- operation (green),

- manual MAN (blinking green)

2. Graphic display

3. Button F1: switch-on/off power supply

4. Increase button

5. Decrease button

6. Conﬁrmation button

7. Parameter selection button

8. Button F2 (for producer)

3.1 Time zones

! In the default settings the time zones are turned off. In order to activate them you need to set the <14> Time zones parameter to ON.

The control unit is equipped with the clock, which enables the automatic change of the control unit operation at different times of day. 24 hrs are divided into 5 time zones ($1, $2, $3, e4, e5) and the single time when no zone is active that is ZONE 0 or BAZA (BASE). Each zone has a start time FROM and an end time TO. The same start and end time means the zone isn’t active, which doesn’t change the settings of the control unit. The time zones can overlap each other in that case binding are the settings for the active zone of higher number.

In the control unit there’s a zones program. In order to activate it you need to set the <14> Time zones parameter to ON.

ZONE $1 FROM 6.00 TO 8.00 ZONE $2 FROM 14.00 TO 17.30 ZONE $3 FROM 20.00 TO 22.30 ZONE $4 FROM 23.00 TO 5.00 ZONE $5 FROM 8.00 TO 13.30

Page 26

The zones $1...$3 relates to the pump loading the WAW accumulator in the mode CLOCK and Special (see p.2.4) The zones e4...e5 enable lowering the preset temperature of the ﬁreplace by the <22> ECO Temp. parameter at the limited demand for the heat.

3.2 Screens

Alarm screens “ALARM” is not seen till the following emergency situation takes place:

1. Damage of the T1 sensor (upper one of the WAW). The WAW temp. sensor (T1) damaged.text shows up. The alarm doesn’t work if the sensor is not installed.

2. Damage of the T2 sensor (lower one of the WAW). The WAW temp. sensor (T2) damaged. text shows up.

3. Damage of the T3 sensor of the ﬁreplace. The Fplace temp. sensor (T3) damaged text shows up.

4. The exceeding of the limit temperature of the ﬁreplace deﬁned by the <21> ALARM Temp. parameter. The too high temp. of the ﬁreplace text shows up.

Emergency situation is accompanied by a broken sound alarm that can be turned off by pressing

the CONFIRM button (6)

! In the emergency of exceeding the temperature of the ﬁreplace the CH pump turns on to cool off the ﬁreplace.

Screen of the ﬁreplace operation shows the current temperature of the ﬁreplace and the level of choke valve opening.

Temperature of the water jacket of the fireplace (T3)

FIREPLACE

Current time

Time zone

Operation mode of the fireplace

Preset temperature

Choke valve opening

It’s a stable state, that is, in order to change it you need to press the CHOOSE button „7” During appearing this screen you can change the preset temperature of the ﬁreplace (the <20>

FIREPLACE Temp. parameter). After pressing the CONFIRM button „6“

the preset tem-

perature blinks whose value can be altered with the buttons “+” „4“

or „5“ To conﬁrm the

changes you need to press the CONFIRM button„6“

once more.

! At the economic time zones “e4” or “e5” the displayed temperature is corrected by the drop (the <22> ECO Temp. parameter) that is indicated by the “-” minus sign instead of C..

! During the loading of the WAW accumulator in the WAW MODE=SPECIAL mode the preset temperature gets automatically raised up to the <43> Loading temp. of WAW special parameter value that is indicated by the “+” plus sign

Page 27

If the manual mode is set (FIREPLACE MODE=MAN) (the green LED diode (1) ! blinks.) you can manually control the choke valve- the “+” button (4) causes the opening of the choke valve (one step 10%) and the “+” button (5) causes its closing.

There are the following operation modes of the ﬁreplace:

MAN - Automatic control locked - only manual control of the choke valve is available

Green status diode (1) blinks.

OFF - Setting the choke valve to the rest position ( the <50> ChokeV State OFF parameter).Green status diode (1) doesn’t light.

ON - The choke valve is automatically controlled to stabilize temperature of the water jacket. Green status diode (1) does light.

AUTO - Full automatic burning cycle in the ﬁreplace (ﬁring up - operation - burning

out). Automatic operation is controlled by pressing the button „3”

. Green

status diode (1) lights during the ﬁreplace operation and goes out when the burnt-

-out state is detected. At the end of the burning-out phase the choke valve sets to the rest position (0%, full shut-off), which prevents a room from cooling off and protects the water attachment against freezing.

Automatic operation is activated by pressing the “ON/OFF” button „3“

The choke valve is fully opened. In 2hrs the ﬁreplace ought to heat itself and reach the preset temperature stabilized by choke valve movements. From that moment the temperature fall to the preset temperature by more than 10 oC (the <23> FPLACE OFF Temp. parameter) existing for 30mins is treated as a burnout of the ﬁreplace. The control unit ends the operation cycle setting the choke valve to the

rest position. Pressing the “ON/OFF” button „3” F1

once more starts another operation cycle. Green status diode (1) lights during the ﬁreplace operation and goes out after recognizing the burnout state of the ﬁreplace.

AUTO operation icon in waiting for the start of a new cycle (that is, before its start or after its end.

AUTO operation icon during the cycle.

Page 28

It’s a stable state, that is, in order to change it you need to press the CHOOSE button „7”.

Operation screen of the whole system

Temperature of the water jacket of the fireplace

Current time

Operation mode of the WAW

WAW pump doesn‘t run

T1, T2 - temperature of the WAW accumulator

CH pump runs

State of the CONTROL relay

Time zone

PUMPS

! The display shows the operation of the WAW (P1) and CH (P3) pump. The pump (P3) is not shown because it’s switched on parallelly with the pump P1 or P3 It’s a stable state, that is, in order to change it you need to press the CHOOSE button (7)

Screen of the operation modes enables changing the operation mode of the ﬁreplace and WAW accumulator.

Possible operation modes of the ﬁreplace are as follows (described above):

MAN/OFF/AUTO/ON

Possible operation modes of the WAW accumulator are as follows (described above): OFF/SUMMER/ON/PRIORITY/CLOCK/SPECIAL

Icon of the current mode

MODE

Selection of the mode from the list (+/-)

CLOCK

The screen shows the current time and the number of the activated time zone.

Time correction is possible after pressing the CONFIRM button „6”

, and the minutes ﬁeld

begins blinking. The blinking value can be altered with the buttons “+” „4”

or „5” .

Pressing the CHOOSE button „7”

you come to the hours ﬁeld that can be set also with the

buttons “+” or “-”. Pressing the CONFIRM button „6”

, conﬁrms the changes (the clock

ﬁeld will stop blinking).

Page 29

Screen of setting the parameters

Normally the parameters level equals to “0” namely the parameters aren’t available. After changing the level to “1”, “2” , “3” or “4” successive screens show the values of the parameters. The last screen contains “****” after which it comes back to the above mentioned screens.

Demonstration procedure of setting the parameters level 1:

Press:

Repeatedly the button „7”

, till the Parameters level 0 parameter setting screen appears.

Button „6”

“0” blinks . Once the button ”4” “1” blinks. ButtonTlačítko „6”

“1” stops blinking (the Parameters Level 1 has been chosen)

Parameter name

PARAMETERS

Unit

Parameter value (change with +/-)

Upper and lower thershold of the changes

! PARAMETERS ADJUST THE CONTROL UNIT TO THE PROPERTIES OF THE FIREPLACE AND CENTRAL

HEATING SYSTEM. THEIR CHANGE OUGHT TO BE CONSULTED WITH THE FIREPLACE PRODUCER. ILL-CONSIDERED MODIFICATIONS CAN CAUSE UNSTABLE AND INEFFICIENT OPERATION OF THE SYSTEM

Password

The changes of important parameters are possible only at unlocked password. To unlock the password you need to input proper sequence of digits with the buttons “+/-“. With the CHOOSE

button„7”

to change the digits position and CONFIRM button „6”

to acknowledge all and ﬁnish the procedure of changing the password. The unlocked password is set to “0000”. Once again entering into the password change procedure causes a new password to be set.

! PASSWORD „9999” HAS CONSIDERABLE MEANING. IT CAUSES THE REACTIVATION OF THE PREVIOUS PASSWORD IF PRESENT WITHOUT IT BEING EXPOSED.

! PASSWORD OF PRODUCER‘S SERVICE IS UNIQUE AND IS NOT DEPENDENT ON THE USER‘S PASSWORD- IT SHOUDN‘T BE EXPOSED TO THE USER. INSTEAD OF THAT THE SERVICE CAN SET THE USER HIS OWN PASSWORD.

Examples of passwords:

1. The control unit is installed with the unlocked password. The user can enter his own

password e.g. “1234”. From this moment the important parameters cannot be altered without the password being unlocked (that is, resetting the password “1234”). After changing essential parameters the user can leave the control unit unlocked, set any new password or enter “9999”, which activates the password “1234”

1. Producer gives the control unit with the set password. The user cannot alter the important

parameters. The servic can change the settings with its own secret password. At the end a serviceman enter the secret password or “9999”, the user still hasn‘t access to the important parameters.

2. Producer gives the control unit with the set password. The user cannot alter the important

parameters. The servic can change the settings with its own secret password. At the end

Page 30

a serviceman leaves the control unit unlocked, the user now has access to the important parameters. He can enter his own password like in example No. 1.

1. Producer gives the control unit with the set password. The user cannot alter the important parameters. The servic can change the settings with its own secret password. At the end a serviceman sets the password e.g. “1234” and tells it to the user, the user has access to the important parameters but without knowing the password the other persons cannot make the changes.

2. The user has the unlocked control unit or his own password. Serviceman decides, the user though oughtn‘t have access to the important parameters. The serviceman locks the control unit with his secret password, which removes the user‘s password and locks the control unit.

1. Serviceman doesn‘t have to know the user‘s password. Always he can use his own secret password and at the end lock with the “9999”, which reactivates the user‘s password.

Demonstration change of the <21> ALARM Temp. parameter deﬁning the ﬁreplace temperature so that after exceeding it the alarm sound is generated (Parameters Level 3)

Press:

• Repeatedly the button „7”

, till the Parameters level 0 parameter setting screen

appears

• Button „6”

“0” blinks

• 3 times the button “4”

“3” blinks

• Button „6”

“3” stops blinking (the Parameters Level 3 has been chosen).

• Button „7”

current value of the <21> ALARM Temp. parameter shows up.

• Button „6”

current value, you want to change, starts blinking.

• Buttons “4” and “5”

aND you set a new value.

• Button „6”

we conﬁrm the new value.

• Repeatedly the button„7”

, till the “***” parameter end setting screen appears.

4. Installing the control unit

! THE REGULATOR IS SUPPLIED BY 230V/50HZ . ANY MOVES REGARDING INSTALLATION HOULD BE MADE AT THE DISCONNECTED MAINS.

! THE REGULATOR HAS TO BE CONNECTED TO THE MAINS WITH THE ZERO-PIN. ! THE REGULATOR SHOULD NOT BE EXPOSED TO WATER AFFECTING. ITS ENVIRONS OUGHT TO BE CLEAN.

! THE PRODUCER DOESN‘T TAKE ANY RESPONSIBILITY FOR DAMAGES CAUSED BY WRONG USAGE OF THE REGULATOR.

Connection diagram of the elements of the control unit is presented on ﬁg. 3

PP Choke valve T1 Upper temperature sensor of the WAW accumulator (option) T2 Lower temperature sensor of the WAW accumulator T3 Temperature sensor of the ﬁreplace water jacket P1 Pump loading the WAW accumulator from the ﬁreplace P2 Pump of the primary side of the heat exchanger (it operates if P1 or P2 is activated) P3 CH circulating pump

Page 31

Choke valve

Red

Yellow

Black

Temperature sensors

Control

Mains

230V/50Hz

Pump P1

230V/50Hz

Pump P2

230V/50Hz

Pump P3

230V/50Hz

Safeguard

Page 32

PARAMETERS LEVEL 1

No. NAME RANGE DEFAULT SETTING FUNCTION

20 FIREPLACE Temperatur 45 ... 85 °C 55 °C Preset temperature of the ﬁreplace kept by the control unit.

31 Switch-on Temp of PUMPS 30 ... 60 °C 50 °C Minimal temperature of the ﬁreplace at which the CH pump P3 and P1 (WAW) can be

activated.

41 Maximum temp. of WAW 30 ... 99 °C 60 °C Maximal temperature of the WAW accumulator. The exceeding turns off the loading pump.

42 Minimum temp. of WAW 30 ... 99 °C 50 °C Minimal temperature of WAW accumulator. The exceeding turns on the loading pump.

43 Loading temp. of WAW

special

30 ... 99 °C 65 °C Preset temperature of the ﬁreplace automatically set at the loading of the WAW accumulator

in the priority mode WAW MODE = SPECIAL

44 Delta Temp. of WAW 1 ... 10 °C 2 °C Minimal difference between ﬁreplace and WAW accmulator temperature needed for the WAW

pump operation P1

10 Signal OFF/

ON/

ON+ALARM

ON + ALARM OFF turns off sound signal

ON turns on sound signal ON+ALARM turns on sound and alarm

11 Language Polish/

English/

Deutsch

Polish Selection of the language version

13 LCD backlight OFF/ON OFF OFF - backlight is active for 2mins from the last pressing of the button

ON - backlight is active when the control unit is switched on.

Page 33

PARAMETERS LEVEL 2

No. NAME RANGE DEFAULT SETTING FUNCTION

14 Time zones OFF/ON OFF OFF - times zones function disabled

ON - times zones enabled acc. to the settings below, that is, <70>...<79> and <22>

70 Zone 1 from 0:00 .. 23:45 6:00 Start of the 1st time zone

71 Zone 1 to 0:00 .. 23:45 8:00 End of the 1st time zone

72 Zone 2 from 0:00 .. 23:45 14:00 Start of the 2nd time zone

73 Zone 2 to 0:00 .. 23:45 17:30 End of the 2nd time zone

74 Zone 3 from 0:00 .. 23:45 20:00 Start of the 3rd time zone

75 Zone 3 to 0:00 .. 23:45 22:30 End of the 3rd time zone

76 ECO 4 from 0:00 .. 23:45 23:00 Start of the 4th tome zone - economic

77 ECO 4 to 0:00 .. 23:45 5:00 End of the 4th tome zone - economic

78 ECO 5 from 0:00 .. 23:45 8:00 Start of the 5th time zone - economic

79 ECO 5 to 0:00 .. 23:45 13:30 End of the 5th time zone - economic

22 ECO Temp. -1 .. -9 °C -5 °C The lowering of the ﬁreplace temperature in relation to the preset temperature during the

economic timezone „e4“ or „e5“

Page 34

PARAMETERS LEVEL 3 - PARAMETERS CAN BE CHANGED AT THE UNLOCKED PASSWORD

No. NAME RANGE DEFAULT SETTING FUNCTION

50 Choke V State OFF 0 ... 100 % 0 % Position of the choke valve in the power supply state turned off (0%-full shut-off, 100% - full

opennig)

32 Stoptime of CH PUMP 1 ... 30 mins 4 mins Break time of the CH pump in the cyclical mode. After the time pump turns on for 45secs.

33 Hysteresis of PUMPS 1 ... 10 °C 1 °C Temperature hysteresis of turning on/off the pumps. The temperature difference between

turing on and turning off the pumps. It prevents from often switchovers, especially if there‘s another heat source in the heating system.

45 Rundown Time of WAW

PUMP

1 ... 10 mins 1 min Rundown time of the WAW pump. The extending of the time for the pump operation after

ﬁnishing loading the WAW accumulator. It prevents a sudden temperature increase in the ﬁreplace water jacket after ending the loading, especially in summer time when the Ch pump doesn‘t run ...

46 Loading mode of WAW 1 ... 2 1 Kind of loading for the WAW accumulator

1. Temperature sensor T2 (down) controls the loading of WAW

2. Temperature sensors T1 (up) and T2 (down) control the loading of the WAW accumulator

21 ALARM Temp. 75 ... 95 °C 85 °C Fireplace temperature at which the alarm turns on.

23 FIREPLACE OFF Temp. 5 ... 25 °C 10 °C Decreasing ﬁreplace temperature in relation to preset temperature at whose exceeding the

countdown of 30mins begins up to the switch-off of ﬁreplace (stop condition at FIREPLACE

MODE = AUTO

Page 35

12 CONTROL Relay 2 ... 6 2 Switch-on of the CONTROL relay if

2. ﬁreplace temperature is highter than Switch-on Temp. of PUMPS

3. WAW temperature measured by T2 sensor is higher than „tha<42> Minimum temp. of WAW parameter

4. WAW temperature measured by T1 sensor is higher than the <42> Minimum temp. of WAW parameter

5. WAW temperature meased by T2 sensor is higher than the <41> Maximum temp. of WAW parameter

6. ﬁreplace temperature is higher than the <21> ALARM Temp.

51 Choke V Mode 1 ... 2 1 Control type of the choke valve

1. Continuous control - servomotor of the choke valve is always active.

2. Dynamic control - servomotor of the choke valve is active only if the position change of the valve is needed.

PARAMETERS LEVEL 4

No. NAME RANGE DEFAULT SETTING FUNCTION

90 Product No. 0 ... n 1 Number of the parameters set - dependent on ﬁreplace producer

91 RESET OFF/ON OFF Setting the value of „ON“ causes the recall of all parameters to their default pre-sets and

restarts the control unit.

92 PASSWORD 0 ... 9999 0000 „0000” PASSWORD OFF

„----” PASSWORD ON

99 Service Screen OFF/ON OFF The ON value causes diagnostics screen to be added for servicing.

Page 36

Page 37

HEIZKREISLAUFREGLER MIT

DROSSELKLAPPENGESTEUERTEM KAMIN

BEDIENUNGSANLEITUNG

Page 38

Die Steuerung regelt einen Heizkreislauf, in dem ein Kamin mit Wassermantel oder Wasseraufsatz die Wärmequelle ist. Die Luftdrosselklappe steuert automatisch den Verbrennungsvorgang. Wärmeabnehmer sind Pufferspeicher, Warmwasserboiler (BW) und Zentralheizung (ZH).

! Die Steuerung ist mit einem integriertem Notstromversorger ausgestattet – Die Steuerung bleibt bis zu 8 Sekunden weiter in Betrieb (in dieser Zeit kann sich ein externer Notstromversorger einschalten). ! Die Steuerung kann problemlos mit dem Notstromversorger „A200WAC“ der Firma Tatarek zusammenarbeiten, der bis zu 9 Stunden Notstromversorgung für alle Geräte, die die Steuerung bedient, gewährleisten kann.

1. Grundparameter der Steuerung RT-08G

Energieversorgung 230 V/50 Hz Minimalsteuerleistung 5 W Maximalsteuerleistung 750 W Arbeitsbedingungen 0 – 50 °C, Luftfeuchtigkeit 10 – 90%

effektiv

Schutzart IP41 Sicherung 6,3A/250 V Pumpensteuerausgänge 3× 250 W/230 V/50 Hz Spannungsfrei-Steuerausgänge 1 × max. 500 W Drosselklappensteuerausgänge 1 × 5 V/500 mA/DC Wassertemperaturfühler 3 × KTY81 (0… + 100 °C) Temperatur-Messgenauigkeit 2 °C Differenztemperatur 0,5 °C Zeitzonen 4

2. Funktionsprinzip

Die Grundfunktion der Steuerung RT-08G ist die Aufrechterhaltung der Temperatur im Wassermantel des Kamins auf der eingestellten Höhe. Diese Aufgabe wird durch die Messung der Temperatur (T3) und die entsprechende Steuerung der Luftdrosselklappe (PP) durchgeführt. Die Temperatur des Kaminbetriebs wir durch die Einstellung des Parametes <20> „KAMIN Temp” bestimmt (siehe Para-

meterebene 1). Wenn die Temperatur des Kamins (T3) höher als der eingestellte Wert ist, wird die Drosselklappe (PP) schrittweise geschlossen. Bei einer niedrigeren Temperatur wird die Drosselklappe geöffnet.

Eine weitere Funktion ist die Steuerung der Brauchwasserladepumpe (P1). Die Pumpe P1 ist in Betrieb, wenn die Temperatur des Kamins den Wert <31> „Temp. PUMPEN EIN” überschreitet und gleichzeitig die Brauchwassertemperatur (T2) höher ist, als der voreingestellte Wert <44> „BW Delta Temp.” (siehe Parameterebene 1).

Des Weiteren regelt die Steuerung die Zentralheizungspumpe (P3). Die Pumpe P3 läuft, wenn die Temperatur des Kaminwassermantels den Wert <31> „Temp. PUMPEN EIN” überschreitet. Es ist auch eine vorrangige Schaltung „PRIORITÄT“ für das Brauchwasser (BW) möglich (siehe Arbeitstieb-Beschreibung der Zentralheizungspumpe ZH – Punkt 2.4 der Bedienungsanleitung). Die Steuerung RT-08G ist mit einer Funktion „UHRZEIT“ ausgestattet, durch die die Vorrangschaltung BW und die Kamintemperatur aufgrund gewählter Zeitzonen reguliert werden können.

Page 39

Grundbetriebsschema der Steuerung

KAM

BW Warmwasserboiler BW KAM Wassermantelkamin ZH Zentralheizung

Betriebsschema der Steuerung in Verbindung mit Wärmeaustauscher für die ZH Schaltung

(Die Pumpe des Wärmeaustauschers und der ZH wird an den Ausgang P3 angeschlossen.).

KAM

Betriebsschema der Steuerung in Verbindung mit Wärmeaustauscher für die ZH Schaltu-

Page 40

ng und BW Schaltung.

KAM

T1 oberer Warmwasserboiler BW Temperaturfühler (optional) T2 unterer Warmwasserboiler BW Temperaturfühler T3 Wassermantelkamin Temperaturfühler P1 P1 Ladepumpe Warmwasserboiler BW P2 Pumpe vor dem Wärmeaustauscher (schaltet sich ein, wenn P1 oder P3 in Betrieb sind) P3 Zentralheizungspumpe ZH PP elektrisch gesteuerte Luftdrosselklappe des Kamins

2.1 Luftdrosselklappenbetrieb

Die Drosselklappe steuert die Luftzufuhr zum Verbrennungsraum, um die Temperatur im Wassermantel des Kamins auf dem eingestellten Niveau zu halten. Die Aufrechterhaltung wird durch den Vergleich der Temperatur im Wassermantel (T3), der eingestellte Temperatur (Parameter <20> „KAMIN Temp.”) und durch die entsprechende Öffnung/Schließung der Drosselklappe gewährleistet. Die Drosselklappe prüft zyklisch alle 20 Sekunden ihre Öffnung, und passt diese bei Bedarf automatisch an. Wird die Steuerung ausgeschaltet (z.B. durch Spannungsverlust), schaltet sich die Drosselklappe automatisch in den Ruhezustand um (Parameter <50> „Drosselklappenöffnung Zu-

stand AUS”). Die Werkseinstellung ist 0%. D.h. Vollschließung der Drosselklappe.

2.2 Betrieb der Zentralheizungspumpe ZH

Überschreitet die Temperatur im Wassermantelkamin den voreingestellten Wert von 45°C (Parameter <31> „Temp. PUMPEN EIN“), wird die Zentralheizungspumpe (P3) eingeschaltet. Wassergeführte

Kamineinsätze funktionieren optimal bei einer Wassertemperatur zw. 45°C und 85°C. Die meisten Produzenten raten beim Betrieb des wassergeführten Kamins von einer niedrigeren Temperatureinstellung ab (sogenannter Taupunkt), da es in dieser Betriebsart zu einer erhöhten Wassertropfenbildung auf der Oberﬂäche des Kaminaufsatzes kommt, hervorgerufen durch die übermäßige Abgas-

-Abkühlung im Verbrennungsraum. Zudem wirkt sich die niedrigere Temperatureinstellung negativ auf die Sauberkeit der Kaminscheibe aus, und beeinträchtigt die Efﬁzienz und Haltbarkeit des Kaminaufsatzes erheblich.

Beim Laden des Warmwasserboilers BW kann die Pumpe ZH zyklisch betrieben werden (Begrenzung der Wärmezufuhr zur ZH-Installation), wenn der Arbeitstrieb „BW Trieb” im Modus „PRIORITÄT” eingestellt ist. Im zyklischen Betrieb wird die Pumpe für 45 Sek. eingeschaltet und danach für 4 Min. angehalten (Parameter <32> „Ruhezustandsdauer ZH Pumpe”).

! Funktion ANTIFREEZE - Die Steuerung schützt die Installation vorm Gefrieren durch das automatische Einschalten der Heizkreislaufpumpe, sobald die gemessene Temperatur niedriger als 4°C ist.

! Funktion ANTISTOP - Die Steuerung schaltet die Pumpe außerhalb der Heizsaison automatisch ein Mal in der Woche für ca. eine Minute ein, um einer Verkalkung vorzubeugen.

Page 41

2.3 Betrieb der Ladepumpe Warmwasserboiler BW

Die Steuerung reguliert ebenfalls die Ladepumpe des Warmwasserboilers BW (P1) oder den Pufferspeicher. Man kann die Pumpe BW einschalten, wenn die Wassertemperatur im Kamin höher als 45°C ist (Parameter <31> „Temp. PUMPEN EIN”) und um 5°C höher ist, als die Temperatur im Warmwasserboiler BW (Parameter <44> „BW Delta Temp.”).

Abhängig von der Anzahl der angeschlossenen Warmwasserboilertemperaturfühler oder Pufferspeichertemperaturfühler, sind folgende Arbeitstriebe der Pumpe möglich: Die Fühler T1 und T2 sind nicht angeschlossen: Die BW Pumpe (P1) schaltet sich ein, sobald die Wassertemperatur im Kaminmantel den voreingestellten Wert erreicht, oder diese höher als 50°C ist (Parameter <42> „minimum Temp. BW”). Einer der Fühler ist angeschlossen (T1 oder T2): Die BW Pumpe (P1) schaltet sich ein, wenn der Temperaturfühler des Warmwasserboilers BW eine Temperatur unter 50°C misst (Parameter <42> „minimum Temp. BW”). Die Pumpe wird ausgeschaltet, wenn der Fühler einen Temperaturwert von über 60°C misst (Parameter <41> „maxi-

mum Temp. BW”).

Die Fühler T1 (oberer) und T2 (unterer) sind beide angeschlossen: Das Auﬂaden beginnt, wenn der obere Fühler T1 eine Temperatur unter 50°C misst (Parameter <42> „minimum Temp. BW”) und hört auf, sobald der untere Fühler T2 eine höhere Temperatur als 60°C misst (Parameter <41> „maximum Temp. BW”). Bei dieser Anschlussweise sollte der Parameter <46> „Ladeart BW” auf den Wert „2“ eingestellt sein, was den Betrieb beider Fühler bedeutet. Der eingestellte Parameter <46> „Ladeart BW” auf den Wert „1“, verursacht einen Arbeitstrieb wie mit nur einem angeschlossenem Fühler (T2) - der Fühler T1 beteiligt sich in diesem Fall nicht an dem Arbeitstrieb, aber seine Messungen werden trotzdem angezeigt! Nach abgeschlossener Auﬂadung, arbeitet die Pumpe BW noch für 1 Minute weiter (Parameter <45> „Auslaufzeit BW Pumpe”), was einen Temperaturanstieg im Kaminmantel verhindert. Dies ist besonders in der Sommerzeit wichtig, wenn die ZH Pumpe nicht läuft.

! Funkcja ANTISTOP - Die Steuerung schaltet die Pumpe außerhalb der Heizsaison automatisch ein Mal in der Woche für ca. eine Minute ein, um einer Verkalkung vorzubeugen.

2.4 Prioritätseinstellung für den Warmwasserboiler BW und den Sommerbetrieb

An der Steuerung können verschiedene Arbeitstriebe („BW Trieb“) für die Ladepumpe des Warm-

wasserboilers BW oder für den Pufferspeicher eingestellt werden, wodurch unterschiedliche Arbeitsstrategien erreicht werden.

Mögliche Arbeitstriebe sind:

AUS - Die Ladepumpe des Warmwasserboilers BW ist ausgeschaltet. Es besteht die Möglichkeit, dass nur die ZH Pumpe arbeitet.

SOMMER - Im Sommer wird der Heizkreislauf ausgeschaltet (Die Zentralheizungspumpe ZH ist nicht in Betrieb). Es wird entweder die Ladepumpe des Warmwasserboilers BW oder die des Pufferspeichers betrieben.

EIN - Standardbetrieb (paralleler Betrieb der Pumpen ZH und BW).

PRIORITÄT - Schnellere Erreichung der Bereitschaft des Warmwasserboilers BW

durch die Begrenzung der Wärmeabnahme im Heizkreislauf. Die Pumpe ZH läuft zyklisch. Das Ausschalten der Pumpe des Warmwasserboilers BW nach dem Auﬂaden des Boilers bewirkt, dass die Pumpe ZH in den Normalbetrieb zurückkehrt.

ZEIT - Während der Zeitzonen $1, $2 oder $3 arbeitet die Pumpe des Warmwasserboilers BW in der Betriebsart PRIO. Außerhalb dieser Zeitzonen läuft die Pumpe in der Betriebsart „EIN“ (siehe Parameterebene 2).

Page 42

SPEZIAL - Außerhalb der Zeitzonen $1, $2 oder $3 arbeitet die Pumpe des Warmwasserboilers in der Betriebsart „EIN“ und innerhalb der Zeitzonen wie in der Betriebsart „PRIORITÄT“. Die Temperatur im Kaminmantel steigt während der Aufladung des Brauchwasserboilers auf 65°C (Parameter <43> „Temp. BW laden im

SPEZIAL-Modus”).

2.5 Relais/Schalter Ausgang

Die Steuerung ist mit dem Relais/Schalter ausgestattet. Seine Schaltkontakte können z.B. zum Ausschalten anderer Heizquellen genutzt werden, wenn der Kamin angeht. Die genaue Funktion des Relais/Schalters wird durch den Parameter <12> „RELAIS Auswahl” deﬁniert (siehe Parameterebene

3).

Relais/Schalter ist ausgeschaltet.

Relais/Schalter ist eingeschaltet.

Der Relais/Schalter Ausgang, in dem Elektroinstallationsschema (Abb. 3) gekennzeichnet als „RE- LAIS/SCHALTER”, ermöglicht das Anschließen weiterer, verschiedener Steuerungsgeräte, die mittels voreingestelltem Parameter <12> „RELAIS Auswahl” ein-, bzw. ausgeschaltet werden können (Parameterebene 3).

Der Ausgang an sich ist nicht aktiv (spannugsfrei), und kann zum Ein-, bzw. Ausschalten von Geräten genutzt werden, dessen Anschlussklammen Öffner oder Schließer sind (z.B. Gasheizung, Ventilatoren). Wir der Ausgang als Öffner/Arbeitskontakt benutz – werden COM und NO angeschlossen.

Wir der Ausgang als Schließer/Ruhekontakt benutz – werden COM und NC angeschlossen.

Der Ausgang kann auch zum Anschließen anderer elektrischer Geräte genutzt werden, wie z.B. Pumpen oder Magnetspulen mit einer Maximalwattleistung von 500W. Hierbei gilt zu beachten, dass der Ausgang spannungsfrei ist. D.h., dass das angeschlossene Gerät an einen externen Stromkreis angeschlossen werden muss.

RELAIS/SCHALTER

GASHEIZUNG

RELAIS/SCHALTER

Anschluss einer zusätzlichen Pumpe

Abschalten einer Gasheizung

3. Bedienung der Steuerung

Auf dem Bedienpanel (Abb. 2) beﬁnden sich die Kontrollelemente der Steuerung. Ist die Steuerung ausgeschaltet, leuchtet lediglich die orangenfarbene Kontrollleuchte „1” (!) und beﬁndet sich im Standby Modus. Auf dem Graﬁkdisplay werden die aktuelle Temperatur im Wassermantel des Ka-

mins, sowie die aktuelle Zeit angezeigt. Durch einmaliges Drücken der Taste

„3“, wir die

Steuerung eingeschaltet. Soll die Steuerung ausgeschaltet werden, drück man die Taste

Page 43

„3“

erneut für ca. 1-2 Sek.. Im Falle eines Spannungsverlustes/Stromausfalls schaltet sich die Steuerung automatisch in dem zuletzt eingestellten Modus ein. Der aktuelle Betriebszustand der Steuerung wird auf dem Leuchtdisplay „2“ angezeigt. Das Leuchtdisplay informiert über den aktuellen Betriebszustand, die Temperatur der Fühler und ermöglicht u.a. auch Arbeitstrieb- und Parameteränderungen.

Um einen anderen Wert im Display anzuzeigen, muss die Taste „7“

gedrückt werden. Wird eine

Einstellung angezeigt, die verändert werden kann, kann man durch drücken der Taste „6“

. Änderungen an diesem Wert vornehmen. Nach dem Drücken Auswahl- bzw. Speichertaste „6“, blinkt die Schrift im Display. Der Wert kann nun durch betätigen der „4” symbol + und „5” Tasten, sichtbar im Display geändert werden. Stehen mehrere Änderungswerte gleichzeitig zur Auswahl (z.B. die Stunden und Minutenanzeige der Zeitschaltuhr), wird der entsprechende Wert durch erneutes

drücken der Taste „7“

. ausgewählt. Durch betätigen der Taste „6“

wird der gewünschte Wert geändert/gespeichert und hört auf zu blinken. Wird eine Änderung nicht innerhalb von 10 Sek. bestätigt, behält die Steuerung den voreingestellten Wert bei.

Abb. 2: Ansicht der Schalttafel

1. Zustandslampe: Alarmsituation (rot),

Betriebsbereitschaft (orange), Betrieb (grün), Manueller Betrieb MANUELL (die grüne Diode blinkt)

2. Graﬁkleuchtdisplay

3. Taste F1: Ein- bzw. Ausschalttaste der Steuerung

4. Parametersteigerung

5. Parameterreduzierung

6. Speichertaste (Bestätigung)

7. Parameterwahl

8. Taste F2 (für den Hersteller)

EIN/AUS

BESTÄTIGENAUSWAHL

3.1 Zeitzonen ! In der Werkseinstellung sind die Zeitzonen ausgeschaltet. Um diese zu aktivieren, muss der Para-

meter <14> „ZEITZONEN” auf „EIN” geändert werden.

Die Steuerung ist mit einer Uhr ausgestattet, die zu verschiedenen Tageszeiten eine automatische Änderung des Arbeitstriebes ermöglicht. Die Uhr teilt einen Tag in 5 Zeitzonen ein ($1, $2, $3, e4 und e5) und in eine ZONE 0 bzw. BASIS (keine Zeitzone ist aktiviert). Die Einschaltzeit der Zeitzone ist mit „ab“ gekennzeichnet, die Ausschaltzeit mit „bis“.

Ist die Anfangs- und Endzeit einer Zeitzone gleich, bedeutet dass, das die Zeitzone nicht aktiviert

Page 44

ist. Zeitzonen können sich überschneiden. Ist dies der Fall, gelten die Einstellungen der aktivierten Zeitzone, mit der höheren Endzahl.

Werksseitig sind folgende Zeitzonen voreingestellt: ZONE $1 AB 6.00 BIS 8.00 ZONE $2 AB 14.00 BIS 17.30 ZONE $3 AB 20.00 BIS 22.30 ZONE $4 AB 23.00 BIS 5.00 ZONE $5 AB 8.00 BIS 13.30

Die Zeitzonen $1…$3 betreffen den Betrieb der Ladepumpe des Warmwasserboilers BW im Arbeitstrieb ZEIT und SPEZIAL (siehe Punkt 2.4). Die Zeitzonen e4…e5 ermöglichen die Senkung der vorgewählten Temperatur des Kamins, um den Wert <22> „Temp. ÖKO” zu Zeiten wenn der Wärmebedarf niedrig ist.

3.2 Displayanzeigen

Alarmanzeige im Display

Alarmanzeigen werden erst im Display sichtbar, wenn eine Alarmsituation auftritt.

1. Funktionsstörung Fühler T1 (oberer Fühler des Warmwasserboilers BW). Es erscheint die Anzeige „Temp. Fühler BW (T1) beschädigt“. Wird dieser Fühler nicht angeschlossen, ertönt kein Alarm- signal.

2. Funktionsstörung Fühler T2 (unterer Fühler des Warmwasserboilers BW). Es erscheint die Anzeige

„Temp.Fühler BW (T2) beschädigt“.

3. Funktionsstörung Fühler T3 (Kamin). Es erscheint die Anzeige „Temp.Fühler KAM (T3) beschädigt“.

4. Beim Überschreiten der eingestellten Kamintemperatur, die mittels Parameter <21> „ALARM Temperatur“ eingestellt wird, erscheint die Anzeige „Kamin-Temperatur zu hoch“ auf dem Display.

Im Alarmfall ertönt ein Signal, welches mit der Taste „6“

ausgestellt werden kann.

! Kommt es zur Überschreitung der Kamintemperatur, schaltet sich die Zentralheizungspumpe ZH ein, um den Kamin abzukühlen.

Der Kamin ist in Betrieb – Anzeige im Display Im Display wir die aktuelle Temperatur im Kamin, sowie der Öffnungsgrad der Luftdrosselklappe angezeigt.

KAMIN

Kamin Wassermanteltemperatur (T3)

Öffnungsgrad der Luftdrosselklappe

Eingestelle Temperatur

Kamin Arbeitstrieb

Zeitzone

Aktuelle Uhrzeit

Page 45

Diese Displayanzeige ist dauerhaft. Um die Displayanzeige zu ändern, betätigt man die Taste „7”

Die Kamintemperatur (Parameter <20> „KAMIN Temp.”) kann hier geändert werden.

Dazu drückt man zunächst die Taste „6“

um den Wert auszuwählen. Der Wert blinkt nun.

Durch drücken der Tasten „4“

oder „5“ wird der Temperaturwert entsprechend geändert. Um

die Änderung zu Speichern, drückt man erneut die Speichertaste „6“

! Ist die Zeitzone „e4” oder „e5” aktiv, wird die angezeigte Temperatur um den Temperatursenkungswert (Parameter <22> „Temp.ÖKO”) angepasst, worauf die Anzeige eines „-“ minus Symbol, anstatt eines „°C“ Symbols, hinweist.

! Wird der Warmwasserboiler BW im Arbeitstrieb „BW Trieb = SPEZIAL” aufgeladen, wird die eingestellte Temperatur an den Temperaturanstiegswert <43> „Temp. BW laden im SPEZIAL-Mo- dus“ angepasst, worauf die Anzeige eines „+“ plus Symbol, anstatt eines „°C“ Symbols, hinweist.

Ist der manuelle Betrieb eingestellt („KAMIN Trieb= MANUEL“ – die Zustandslampe „1“ (!) blinkt dann grün), kann die Luftdrosselklappe manuell gesteuert werden. Das Drücken der Taste „4“ öffnet die Luftdrosselklappe (1 Schritt = 10%). Betätigt man die Taste „5“ wird die Drosselklappe geschlossen (1 Schritt = 10%).

Mögliche Betriebsarten des Kamins:

MANUELL Eine automatische Steuerung wird blockiert- es ist nur die manuelle Ste- uerung möglich. Die grüne Zustandslampe „1“ blinkt.

AUS Die Drosselklappe beﬁndet sich im Standby Modus (Parameter <50> „Drosselklappenöffnung Zustand AUS”). Die grüne Zustandslampe „1“ leuchtet nicht.

EIN Die Drosselklappe wird automatisch gesteuert, um die Temperatur im

Wassermantel Aufrecht zu erhalten. Die Zustandslampe „1“ leuchtet grün.

AUTOMATIK Automatischer Brennzyklus im Kamin (Anfeuern – Arbeitsvorgang –

Ausbrennen). Der automatische Betrieb wird mit der Taste „3”

. gestartet. Die grüne Zustandslampe „1“ leuchtet während des Kaminbetriebs und schaltet sich während der Ausbrennphase aus. Nach vollständigem Ausbrennen beendet die Steuerung den Betriebszyklus und kehrt in den Standby Modus zurück. Die Luftdrosselklappe wird komplett geschlossen (0%), was einer Abkühlung im Wohnraum vorbeugt und den Wasseraufsatz oder Wassermantel vor Gefrieren schützt. Ein er-

neutes drücken der Ein- bzw. Ausschalttaste „3“

startet den Betriebszyklus von vorne. Die Drosselklappe wird voll geöffnet (100%). Innerhalb von 2 Stunden beginnt der Kamin zu brennen und sollte die eingestellte Temperatur, die durch die Drosselklappenbewegung stabilisiert wird, erreichen. Fällt die Temperatur für 30 Minuten um mehr als 10°C (Parameter “ <23> „KAMIN AUS Temperatur”), wird dies als Ausbrennen des Kamins gewertet.

Symbol Trieb AUTOMATIK in Wartestellung auf den Beginn eines neuen Arbeitszyklus (d.h. davor oder danach).

Page 46

Symbol Trieb AUTOMATIK während eines Arbeitszyklus.

Diese Displayanzeige ist dauerhaft. Um die Displayanzeige zu ändern, drücken Sie die Taste „7“.

Displayanzeige des kompletten Heizsystems

Kamin Wassermanteltemperatur (T3)

PUMPEN

BW Pumpe nicht in Betrieb

Zeitzone

BW Arbeitstrieb

Zustand RELAIS/SCHALTER

T1 Temperatur T2 Warmwasserboiler BW

Aktuelle Uhrzeit

ZH Pumpe in Betrieb

! Auf dem Display ist der Arbeitsvorgang der Pumpe P1 (BW) und der Pumpe P3 (ZH) zu sehen. Die Pumpe P2 wird nicht im Display angezeigt, da sie gleichzeitig mit den Pumpen P1 und P3 geschaltet wird.

Diese Displayanzeige ist dauerhaft. Um die Displayanzeige zu ändern, drücken Sie die Taste „7“. Die Displayanzeige Arbeitstrieb ermöglicht einen Wechsel des Arbeitstriebs des Kamins oder des Warmwasserboilers BW.

Mögliche Betriebsarten sind (siehe oben): MANUELL/ AUS/ AUTOMATIK/ EIN Mögliche Betriebsarten für den Warmwasserboilers BW sind (siehe oben): AUS/ SOMMER/ EIN/

PRIORITÄT /ZEIT/ SPEZIAL

ARBEITSTRIEB

Auswahl Arbeitstrieb von Liste (+/-)

Symbol aktueller Arbeitstrieb

MANUELL

Displayanzeige Uhrzeit

UHRZEIT

Das Display zeigt die aktuelle Uhrzeit und die Nummer der zugehörigen Zeitzone (wenn aktiviert).

Nach Drücken der Taste „6”

, kann die Uhrzeit (die Minutenanzeige blinkt nun) durch Drüc-

ken der „4”

oder „5” . Taste eingestellt werden. Durch Drücken der Taste „7”

wechselt man zwischen Stunden und Minuten (mit „+“ oder „-“ ändern). Das Drücken der Speicher-

taste „6”

, bestätigt die Veränderungen – die Uhrzeit blinkt nicht mehr.

Displayanzeige Parametereinstellungen

Page 47

Im Eingangsdisplay erscheint die Anzeige „Parameterebene“ und der wird der Parameterwert „0” wird angezeigt, d.h., die Parameter sind nicht vom Kunden verstellbar. Die Parameterwerte erscheinen auf dem Display, sobald die Parameterebene “1”, “2” “3” oder “4” angewählt werden. Als abschließende Displayanzeige erscheinen “****”, danach erscheint wieder die vorherige Displayanzeige.

Beispielhafte Vorgehensweise für die Auswahl der Parameterebene 1

Folgende Tasten werden gedrückt:

Mehrmals die Taste „7”

, bis im Display die Anzeige „Parameterebene 0” erscheint.

„Speichertaste „6”

beginnt zu blinken „0“ Ein mal”4” blinkt „1” Speichertast „6”

hört auf zu Blinken (Parameterebene 1 ist gewählt)

PARAMETER

Parameter-bezeichnung

Einheit

Parameterwert (mit +/- ändem)

Änderungs Oberund Untergrenze

! DIE PARAMETER PASSEN DIE FUNKTION DER STEUERUNG AN DIE EIGENSCHAFTEN DES KAMINS UND DES HEIZSYSTEMS AN. JEGLICHE VERÄNDERUNG SOLLTE MIT DEM KAMINHERSTELLER

ODER INSTALLATEUR ABGESPROCHEN WERDEN. UNSACHGEMÄSSE VERÄNDERUNGEN KÖNNEN ZU EINER INSTABILEN UND INEFEKTIVEN ARBEITSWEISE DES SYSTEMS FÜHREN.

! Die Parameternummerangabe „Nr.“ dient zur Orientierung. So können Parameterbedeutungen vor allem bei anderen Spracheinstellungen identiﬁziert werden.

Passwortschutz

Die Änderung wesentlicher Parameter ist nur mittels Passworteingabe möglich. Um den Passwortschutz aufzuheben, müssen die entsprechenden Passwortziffern durch Drücken der Tasten „+/-„ an-

gegeben werden. Durch Drücken der Taste „7”

wird die nächste Ziffereingabestelle gewählt.

Taste „6”

beendet den Eingabevorgang. Der Wert „0000” kennzeichnet, dass der Passwortschutz deaktiviert ist. Wird die Passwortfunktion erneut ausgewählt, werden Sie aufgefordert ein neues Passwort anzugeben.

! Das passwort „9999” hat eine spezielle bedeutung – es führt zur aktivierung des vorher eingestellten passworts (wenn bereits ein passwort eingegeben wurde) ohne dessen anzeige am display.

! Das passwort des herstellers ist dauerhaft, unabhängig vom passwort des kunden. Es sollte dem kunden nicht weitergegeben werden. Servicefachkräfte können dem kunden ein eigenes passwort vergeben.

Beispiel Passworteingabe:

1. Die Steuerung wurde ohne Passwortschutz installiert. Der Kunde kann ein eigenes

Passwort einstellen z.B. „1234“. Von diesem Moment an, können wichtige Parameter nicht ohne die Eingabe des Passwortes geändert werden (in dem Fall „1234“). Nachdem alle Parameteränderungen durchführt wurden, kann der Kunde die Steuerung ungesichert lassen, ein beliebiges neues Passwort eingeben oder durch die Eingebe der Ziffern „9999“ das vorher eingegeben Passwort wieder aktivieren (in dem Fall „1234“).

2. Der Hersteller hat ein Passwort in der Steuerung eingegeben. Der Kunde hat keine

Möglichkeit wesentliche Parameter zu ändern. Nur Servicefachkräfte sind berechtigt mi-

Page 48

ttels Eingabe des eigenen geheimen Passwortes Änderungen wichtiger Parameter durchzuführen. Die Servicefachkraft muss nach Änderung der Parameter das zuvor eingegebene, geheime Passwort wieder eingeben oder durch Eingabe der Ziffern „9999“ den Passwortschutz mit dem alten Passwort aktivieren. Der Kunde kann anschließend wieder keine wichtigen Parameteränderungen durchführen.

3. Der Hersteller hat ein Passwort in der Steuerung eingegeben. Der Kunde hat keine Möglichkeit wesentliche Parameter zu ändern. Nur Servicefachkräfte sind berechtigt mittels Eingabe des eigens angelegten Passworts Änderungen wichtiger Parameter durchzuführen. Die Servicefachkraft übergibt anschließend die Steuerung ohne den Passwortschutz zu aktivieren. Der Kunde hat somit zugriff zu allen wesentlichen Parametern, kann diese ändern und ein eigenes Passwort erstellen, wie in Beispiel 1.

4. Der Hersteller hat ein Passwort in der Steuerung eingegeben. Der Kunde hat keine Möglichkeit wesentliche Parameter zu ändern. Nur Servicefachkräfte sind berechtigt mittels Eingabe des eigenen geheimen Passwortes Änderungen wichtiger Parameter durchzuführen. Die Servicefachkraft aktiviert anschließend den Passwortschutz erneut und vergibt dem Kunden ein eigenes Passwort (z.B. „1234“). Nun hat der Kunde Zugang zu allen wichtigen Parametern, unbefugten Personen, die das Passwort nicht kennen, bleibt der Zugang verweigert.

5. Der Kunde hat eine nicht passwortgeschützte Steuerung oder ein eigenes Passwort eingegeben. Die Servicefachkraft beschließt jedoch, dass der Kunde keinen Zugang mehr

zu den wesentlichen Parametern haben soll. Die Servicefachkraft sperrt die Steuerung mittels eigens angelegtem „geheimen“ Passworts – das evtl. zuvor vom Kunden angelegte Passwort wird gelöscht und die Steuerung wird für wesentliche Parameterändungen gesperrt.

6. Die Servicefachkraft kennt das Kundenpasswort nicht. Änderungen auch unter Eingabe seines eigenen Passworts durchführt werden. Anschließend sperrt die Servicekraft die Steuerung durch die Ziffereingabe „9999“. Das persönliche Kundenpasswort ist wieder aktiviert.

Beispielhafte Änderung des Parameters <21> „ALARM Temperatur” Bei Überschreitung dieser Kamintemperatur wird eine Alarmsituation signalisiert (Parameterebene 3).

Folgende Tasten werden gedrückt:

• Mehrmals die Taste „7”

, , bis die Einstellung „Parameter Ebene 0” auf dem Display

erscheint.

• Taste „6”

Die Ziffer „0” beginnt zu blinken.

• Drei mal hintereinander Taste „4”

Die Ziffer „3” blinkt.

• Taste„6”

Die Ziffer „3“ hört auf zu blinken (die Parameterebene 3 wurde aus-

gewählt).

• Taste „7”

auf dem Display wird der aktuelle Wert für den Parameter <21> „ALARM

Temperatur” angezeigt.

• Taste„6”

Der aktuelle Parameterwert fängt an zu blinken Und kann geändert wer-

den.

• Durch drücken der Taste„4” a „5”

a wird der neue Wert eingegeben.

• Taste „6”

Der neue Parameterwert wird bestätigt.

• Mehrmals die Taste „7”

, bis die Eingabeschlussanzeige „***” auf den Display er-

scheint.

4. Installation der Steuerung!

! DIE STEUERUNG VERFÜGT ÜBER EINE NETZSPANNUNG VON 230V/50Hz. SÄMTLICHE INSTALLATIONSARBEITEN MÜSSEN BEI ABGESCHALTETER STROMZUFUHR DURCHGEFÜHRT WERDEN.

! DIE STEUERUNG MUSS MIT EINEM GEERDETEN KABEL ANS STROMNETZ ANGESCHLOSSEN WERDEN, SOWIE UNTER VERWENDUNG EINER DER JEWEILIGEN VORSCHRIFTEN ENTSPRECHENDEN GERÄTESICHERUNG BENUTZT WERDEN.

! DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN, DIE DURCH UNSACHGEMÄSSE VERWENDUNG ODER UNSACHGEMÄSSES ANSCHLIESSEN DER STEUERUNG ENTSTEHEN.

Page 49

Das Zubehör der Steuerung muss wie in Abb. 3 veranschaulicht angeschlossen werden.

PP Luftdrosselklappe

T1 oberer Temperaturfühler des Warmwasserboilers BW (optional) T2 unterer Temperaturfühler der Warmwasserboilers BW T3 Kaminwassermantel Temperaturfühler

P1 Ladepumpe des Warmwasserboilers BW vom Kamin P2 Pumpe vor dem Wärmeaustauscher (in Betrieb, wenn P1 oder P3 eingeschaltet ist). P3 Zentralheizungspumpe

DROSSELKLAPPE

ROT

GELB ODER BLAU

SCHWARZ

TEMPERATUR FÜHLER

SICHERUNG

Relais/Schalter

STROM

230V/50Hz

PUMPE P1

230V/50Hz

PUMPE P2

230V/50Hz

PUMPE P3

230V/50Hz

Page 50

PARAMETEREBENE 1

Nr. BEZEICHNUNG

EINSTELLBARER

BEREICH

WERKSEIN-STE-

LLUNG

EINGESTELLTER

WERT

FUNKTIONSBESCHREIBUNG

20 KAMIN Temp. 45 ... 85 °C 55 °C Kamintemperatur, die durch die Steuerung aufrechterhalten wird.

31 Temp. PUMPEN EIN 30 ... 60 °C 50 °C Minimale Kamintemperatur, bei der die Pumpen P3 (ZH) und P1 (BW) eingeschaltet werden

können.

41 maximum Temp. BW 30 ... 99 °C 60 °C Maximale Warmwasserboiler BW. Bei Überschreitung, wird die Ladepumpe ausgeschaltet.

42 minimum Temp. BW 30 ... 99 °C 50 °C Minimale Warmwasserboiler BW. Bei Überschreitung wird die Ladepumpe eingeschaltet.

43 Temp. BW laden im SPEZI-

AL-Modus

30 ... 99 °C 65 °C Automatisch eingestellte Temperatur im Kamin, wenn der Warmwasserboiler BW im Arbeits-

trieb PRIORITÄT (BW Trieb = SPEZIAL) geladen wird.

44 BW Delta Temp. 1 ... 10 °C 2 °C Minimaler Temperaturunterschied zwischen Kamintemperatur und Warmwasserboiler BW.

Zwingend erforderlich für den Betrieb der Pumpe P1.

10 Signal AUS/

EIN/

EIN+ALARM

EIN+

ALARM

AUS- Signaltöne aus. EIN - Signaltöne ein. EIN+ALARM Signaltöne und Alarmtöne ein.

11 Sprache polnisch/

tschechisch/

deutsch/ englisch

deutsch Sprachauswahl

13 LCD Display-Beleuchtung AUS/EIN AUS AUS - das Display wird nach Drücken einer beliebigen Taste für 2 Min. beleuchtet.

EIN - Die Displaybeleuchtung ist dauerhaft in Betrieb, wenn die Steuerung eingeschaltet ist.

Page 51

PARAMETEREBENE 2

Nr. BEZEICHNUNG

EINSTELLBARER

BEREICH

WERKSEIN-STE-

LLUNG

EINGESTELLTER

WERT

FUNKTIONSBESCHREIBUNG

14 Zeitzonen AUS/EIN AUS AUS- Zeitschaltmechanismus aus.

EIN- Zeitschaltmechanismus aktiviert, je nach Einstellung (siehe Nr. <70>…<79> und <22>)

70 Zone1 ab 0:00 .. 23:45 6:00 Beginn der Zeitzone 1

71 Zone1 bis 0:00 .. 23:45 8:00 Ende der Zeitzone 1

72 Zone2 ab 0:00 .. 23:45 14:00 Beginn der Zeitzone 2

73 Zone2 bis 0:00 .. 23:45 17:30 Ende der Zeitzone 2

74 Zóna 3 od 0:00 .. 23:45 20:00 Beginn der Zeitzone 3

75 Zóna 3 od 0:00 .. 23:45 22:30 Ende der Zeitzone 3

76 ZoneÖKO4 ab 0:00 .. 23:45 23:00 Beginn der Zeitzone 4 – ökonomisch

77 ZoneÖKO4 bis 0:00 .. 23:45 5:00 Ende der Zeitzone 4 – ökonomisch

78 ZoneÖKO5 ab 0:00 .. 23:45 8:00 Beginn der Zeitzone 5 – ökonomisch

79 ZoneÖKO5 bis 0:00 .. 23:45 13:30 Ende der Zeitzone 5 – ökonomisch

22 Temperatur ÖKO -1 .. -9 °C -5 °C Verringerung der Kamintemperatur in Bezug auf die eingestellte Temperatur, bei Betrieb

innerhalb der Ökonomischen Zeitzone „e4“ oder „e5“.

Page 52

PARAMETEREBENE 3 Die Parameter können geändert werden, wenn der Kennwortschutz aufgehoben ist.

Nr. BEZEICHNUNG

EINSTELLBARER

BEREICH

WERKSEIN-STE-

LLUNG

EINGESTELLTER

WERT

FUNKTIONSBESCHREIBUNG

50 Drosselklappe Zustand AUS 0 ... 100 % 0 % Luftdrosselklappenposition bei ausgeschalteter Steuerung (0%- Vollschließung, 100% Vollö-

ffnung)

32 Ruhezustands-dauer ZH

Pumpe

1 ... 30 min 4 min Pausenzeit der Zentralheizungspumpe im zyklischen Betriebsmodus. Nach dieser Zeit schaltet

die Pumpe für 45 Sek. wieder ein.

33 Auslaufzeit BW Pumpe 1 ... 10 °C 1 °C Hysterese der Temperatur zum ein-/ausschalten der Pumpen. Eine Toleranz im Temperaturun-

terschied für das Ein- und Ausschalten der Pumpen beugt häuﬁgem Umschalten vor. Dies gilt vor allem wenn im Heizsystem noch eine zweite Wärmequelle vorhanden ist.

45 Auslaufzeit BW Pumpe 1 ... 10 min 1 min Auslaufzeit der BW Pumpe. Ein zeitverzögertes Ausschalten der Pumpe nach BW Auﬂadung,

beugt einem plötzlichen Temperaturanstieg im Wassermantel des Kamins vor. Dies gilt vor allem für den Sommerbetrieb, bei dem die ZH Pumpe nicht betrieben wird.

46 Ladeart BW 1 ... 2 1 Lademöglichkeiten für den Warmwasserboiler BW.

1. Verwendung des Temperaturfühlers T2 (unten am Behälter) zur Steuerung des Auﬂadevorgangs für das BW.

2. Verwendung der Temperaturfühlers T1 (oben) und T2 (unten am Behälter) zur Steuerung des Auﬂadevorgangs für das BW.

21 ALARM Temperatur 75 ... 95 °C 85 °C Bei Überschreiten dieser Kamintemperatur ertönt ein Alarmsignal.

23 KAMIN AUS Temperatur 5 ... 25 °C 10 °C Kamintemperatursenkung in Bezug auf die eingestellte Temperatur. Wird der Wert überschri-

tten, beginnt ein Zurückzählen von 30 Min. bis zum Ausschalten des Kamins. (erforderlicher Modus hierfür KAMIN Trieb =AUTOMATIK).

Page 53

12 RELAIS Auswahl 2 ... 6 2 Das Einschalten des Relais/Schalters bei folgenden Zuständen:

2. Die Kamintemperatur ist höher als der Parameter <31> „Temp. PUMPEN EIN”

3. Die Brauchwassertemperatur, die mit dem Temperaturfühler T2 unten am Warmwasserboiler BW gemessen wurde, ist höher als der Parameter <42> „minimum Temp. BW“.

4. Die Brauchwassertemperatur, die mit dem Temperaturfühler T1 oben am Warmwasserboiler BW gemessen wurde, ist höher als der Parameter <42> „minimum Temp. BW ”.

5. Die Brauchwassertemperatur, die mit dem Temperaturfühler T2 unten am Warmwasserboiler BW gemessen wurde, ist höher als der Parameter <41> „maximum Temp. BW”

6. Die Kamintemperatur ist höher als der Parameter <21> „ALARM Temperatur”

51 Drosselklappen-Arbeitstrieb 1 ... 2 1 Drosselklappen Arbeitstrieb

1. Dauerhafte Steuerung – der Motor der Drosselklappe ist ständig aktiv.

2. Dynamische Steuerung – der Motor der Drosselklappe ist nur dann aktiv, wenn eine Drosselklappenpositionsänderung erforderlich ist.

PARAMETEREBENE 4

Nr. BEZEICHNUNG

EINSTELLBARER

BEREICH

WERKSEIN-STE-

LLUNG

EINGESTELLTER

WERT

FUNKTIONSBESCHREIBUNG

90 Produktnummer 0…n 1 Parametersatzproduktnummer – Abhängig vom Kaminhersteller.

91 RESET AUS/

EIN

AUS Wird für diesen Parameter der Wert EIN gewählt, werden alle Parameter wieder in die Werk-

seinstellung zurückgesetzt und die Steuerung wird neu gestartet.

92 PASSWORT 0…9999 0000 „0000” Passwortschutz ist aus. „----” Passwortschutz ist ein.

99 Display Serviceleistungen AUS/

EIN

AUS Durch Auswahl der Einstellung EIN werden zusätzliche diagnostische Informationen am Display

angezeigt, die für Servicefachkräfte nützlich sind.

Page 54

PROHLÁŠENÍ O SHODĚ

Č. ref. 58.RT.01.2007/1/B

ZAKLAD ELEKTRONICZNY TATAREK Jerzy Tatarek, ul. Świeradowska 75, 50-559 Wroclaw prohlašuje s plnou odpovědností, že:

VÝROBEK: Regulátor topného okruhu se slunečním kolektorem

MODELI: RT-08, RT-08K, RT-08P, RT-08os, RT08G splňuje základní požadavky uvedené v ustanoveních směrnic EMC 2004/108/ES ze dne 15.12.2004 (zákona ze dne 14.4.2007 o elektromagnetické kompaktibilite) a směrnice LVD 2006/95/ES ze dne

21.8.2007 (Sb. z roku 2007, č. 155, pol. 1089) o základních požadavcích pro elektronické zařízení.

K hodnocení shody byly použity následující harmonizované normy:

PN-EN 60730-2-1:2002 Automatické elektronické regulátory pro domácí a podobné použití. Část 2-1: Podrobné požadavky týkající se elektronických regulátorů pro domácí zařízení PN-EN 60730-1:2002 Automatické elektronické regulátory pro domácí a podobné použití. Část 1: Obecné požadavky PN-EN 55022:2000 Elektromagnetická kompaktibilita (EMC). Informační zařízení. Charakteristiky radiolektronických poruch. Přípustné úrovně a způsoby měření. Doplňující informace: Laboratoř IASE 51-618 Wroclaw, ul. Wystawowa 1 Zpráva o výsledku zkoušek: č. 39/DL/1/07 ze dne 22.6.2007 č. 41/DL/1/07 ze dne 3.7.2007 PODNIK: Zaklad Elektroniczny Tatarek má zaveden systém řízení a splňuje požadavky normy: ISO9001:2000 CERTIFIKÁT č. 133/2004 ze dne 01:2004. Polská komora zahraničního obchodu.

Poslední dvě čísla roku, ve kterém je uvedené označení CE:07 Místo výroby: Wroclaw Zástupce výrobce: Miroslaw Zasepa Datum vystavení: 08.2007 Funkce: Konstruktér

CE-KENNZEICHNUNG DEKLARATION

Nr. 58.RT.01.2007/1/B

ZAKLAD ELEKTRONICZNY TATAREK Jerzy Tatarek, Świeradowska-Strasse 75, 50-559 Wroclaw deklariert mit voller Verantwortung:

DER ARTIKEL: Verbrennungsoptmierer

MODELI: RT-08, RT-08K, RT-08P, RT-08os, RT08G erfüllt die grundsätzlichen Forderungen von Direktive EMC 2004/108/WE von 15.12.2004 (das Gesetz über elektromagnetische Kompatibilität von 13.04.2007) und Direktive LVD 2006/95/WE von

21.08.2007 (Gesetzesbuch von 2007 Nr 155 Pos. 1089) in der Sache der grundsätzlichen Forderungen für Elektrogeräte.

Um die Einigkeit zu schäten, werden die harmonisierten Normen wie folgt genutzt:

PN-EN 60730-2-1:2002 Automatische elektrische Regler zur Hausnutzung u.ä Teil 2-1: Eingehende Forderungen beziehend elektrische Regler zu elektrischen Hausanlagen. PN-EN 60730-1:2002 Automatische elektrische Regler zur Hausnutzung u.ä Teil 1: Allgemeine Forderungen. PN-EN 55022:2000 Elektromagnetische Kompatibilität (EMC). Informatiksgeräte. Charakteriestik von funkelektrischen Störungen. Zulässige Niveaus und Methoden von Messung. Zusätzliche Information: Labor IASE 51-618 Wroclaw, Wystawowa 1 Untersuchungsbericht: Nr.. 39/DL/1/07 von 22.6.2007 Nr.. 41/DL/1/07 von 3.7.2007 Zaklad Elektroniczny Tatarek hat die Verwaltungssystem eingeleitet und erfüllt die Forderungen der Norm: ISO9001:2000 Zertiﬁkat Nr. 133/2004 von 01:2004. Polnische Aussenhandelskammer.

Lezte zwei Zahlen des Jahres, in dem das CE-Zeichen aufgetragen wurde: 07 Ausstellungsort: Wroclaw Herstellervertreter: Miroslaw Zasepa Ausstellungsdatum: 08.2007 Arbeisposition: Konstrukteur

Page 55

CE CONFORMITY DECLARATION

Ref. No. 58.RT.01.2007/1/B

We, ZAKLAD ELEKTRONICZNY TATAREK Jerzy Tatarek, ul. Świeradowska 75, 50-559 Wroclaw declare under our sole responsibility that:

THE PRODUCT: Regulator of heating system with solar collector

MODEL: RT-08, RT-08K, RT-08P, RT-08os, RT08G is in conformity with the basic requirements included in Directive EMC 2004/108/WE of 15.12.2004 (the electromagnetic compatibility law of 13.04.07) and Directive LVD 2006/95/WE of 21.08.07 (Laws Journal of 2007 No. 155 pos. 1098) regarding the requirements for electric devices.

To the conformity evaluation the following harmonized standards were used:

PN-EN 60730-2-1:2002 Automatic electric regulators for house usage and the like. Part 2-1: Speciﬁc requirements regarding electric regulators for electric house devices PN-EN 60730-1:2002 Automatic electric regulators for house usage and the like. Part 1: General requirements. PN-EN 55022:2000 Electromagnetic compatibility (EMC)- IT devices Characteristics of radioelectric noises. Acceptable levels and measurement methods Complementary information: Laboratory IASE 51-618 Wroclaw, 1 Wystawowa st. Test report: No. 39/DL/1/07 of 22.6.2007 No. 41/DL/1/07 of 3.7.2007 Electronic Engineering Plant TATAREK has initiated management system and complies with the following standard: ISO9001: 2000 CERTIFICATE No. 133/2004 of 01.2004 Polish Foreign Trade Chamber

The last two digits of the year in which the CE marking was afﬁxed: 07 Place of issue: Wroclaw Manufacturer representative: Miroslaw Zasepa Date of issue: 08.2007 Position: Konstruktor

ZÁRUČNÍ PODMÍNKY

Výrobce poskytuje záruky po dobu 24 měsíců ode dne zakoupení regulátoru. Výrobce nezodpovídá za mechanická poškození vzniklá vinou uživatele. Samovolné provádění oprav, předělávek ze strany uživatele nebo jiné osoby, neoprávněně k poskytování garančních oprav, má za následek zrušení platnosti záruky. Záruční list je platný, má-li uvedené datum prodeje potvrzené razítkem a podpisem prodejce. Záruční a pozáruční opravy provádí výhradně výrobce. Vadná zařízení zasílejte na adresu výrobce. Záruka se vztahuje na celé území eu. Záruka týkající se prodaného spotřebního zboží nevylučuje, neomezuje ani nepodmiňuje prába kupujícícho pro případ nesouladu zboží s kupní smlouvou (polská sbírka záakonů č. 141, Pol. 1176).

UPOZORNĚNÍ! VEŠKERÉ PŘEDĚLÁVKY REGULÁTORU PROVÁDĚNÉ UŽIVATELEM MOHOU BÝT PŘÍČINOU ZHORŠENÍ BEZPEČNOSTNÍCH PODMÍNEK PŘI POUŽÍVÁNÍ REGULÁTORU A MOHOU UŽIVATELE VYSTAVIT RIZIKU PORANĚNÍ PROUDEM NEBO POŠKOZENÍ NAPÁJENÝCH ZAŘÍZENÍ.

Napájecí kabel regulátoru může být věmeněn výhradně výrobcem nebo jeho autorizovaným servisním podnikem.

UPOZORNĚNÍ!

1. Výrobce nezodpovídá za škody vzniklé v důsledku atmosférických výbojů. 2. Výrobce nezodpovídá za škody vzniklé v důsledku pěpětí v elektrické rozvodné síti. 3. Na spálené pojistky v zařízení se záruka nevztahuje.

Page 56

GARANTIEBEDINGUNDEN

Die Garantie ist 24 Monate vom Verkaufdatum gültig. Der Hersteller des Reglers ist für mechanische Schäden nicht verantwortlich, die vom Benutzer verursacht worden sind. Willkürliche Reparaturen und Änderungen vom Kunden oder anderer unbefungen Personen sind nicht gestattet und haben die Verlierung der Garantie zur Folge. Die Garantieurkunde ist nur mit der eingetragene Verkaufsdatum, Setmpel und Unterschrift der Verkäufers gültig. Während und nach der Garantieperiode können eventuelle Reparaturen nur vom Hersteller durchgeführt werden.

ACHTUNG! ALLE SELBSTDURCHGEFÜHRTE ÄNDERUNGEN DES REGLERS KÖNNEN ZUR VERSCHLIMMERUNG DER GEBRAUCHSSICHERHEIT DES GERÄTES FÜHREN. SIE KÖNNEN ZUR ZERSTÖRUNH DES GERÄTES UND ZUM ELEKTRONICHEN SCHLAG DES PERSONALS FÜHREN.

Anschlussleitung des reglers kann nur vom hersteller oder seinen autorisierten service-werken ausgetauuschen werden.

ACHTUNG!

1. Der Hersteller des Reglers ist für die Schäden nicht verantwortlich, die durch Wetterentlastungen

verursacht worden sind. 2. Durch Überspannung im Netz. 3. Verbrannte Sicherungen unterstehen dem Garantieaustausch nicht.

WARRANTY

Warranty is valid [24] months from the date of sale. Producer does not take responsibility for any mechanical damages made by user. MAKING REPAIRS OR MODYFYING THE DEVICE BY USER IS FORBIDDEN AND CAUSES WARRANTY CANCELATION. Warranty card is valid only with date of sale, seller‘s signature and stamp. Warranty and after-warranty repairs should be done only by producer, damaged regulators should be sent to producer in order to make all repairs needed. Warranty protection involves the EU. Warranty does not exclude, not restrict and not suspend buyer’s rights coming from the incompatibility of the article with the agreement (Laws Journal No. 141 Pos. 1176)

WARNING! ANY MODIFICATION OF THE CONTROL UNIT MADE BY A USER CAN BE THE CAUSE OF SAFETY CONDITIONS DETERIORATION AND CAN EXPOSE THE USER TO ELECTRIC SHOCK OR DAMAGE DEVICES SUPPLIED.

Connection cable of the control may be replaced only by producer or his authorized service locations

WARNING!

1. Producer does not take the responsibility for damage caused by atmospheric discharge. 2. and overvoltage in the mains. 3. Burnt fuses are not subject to warranty replacement.

Page 57

Datum prodeje

Date of sale Verkaufdatum

Podpis

Signature Unterschrift

Razítko prodejny

Stempel Stamp

Page 58

Distributor / Verteiler: HS Flamingo s.r.o., Mírové náměstí 98, CZ - 550 01 Broumov, Česká republika tel.: +420 491 422 647, fax: +420 491 521 140 e-mail: info@hsﬂamingo.cz url: www.hsﬂamingo.cz

Flamingo RT-08G User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
