Page 1
SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 12 18 955 www.conrad.si

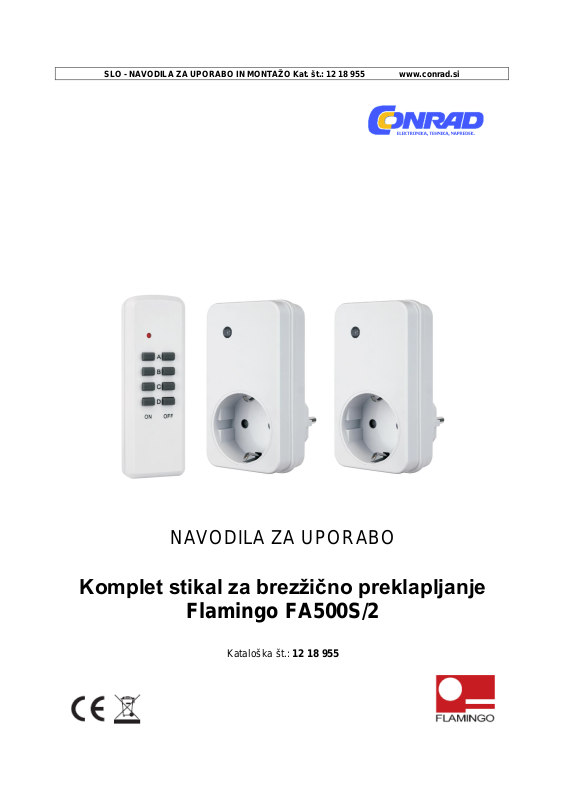

NAVODILA ZA UPORABO
Komplet stikal za brezžično preklapljanje
Flamingo FA500S/2
Kataloška št.: 12 18 955
Page 2
2
Kazalo
Daljinski upravljalnik FA500 .......................................................... ............... ....................... 3
Priprava na uporabo ............................................................................................................... 3
Povezava daljinskega upravljalnika s stikalom ....................................................................... 3
Upravljanje stikala ................................................................................................................... 3
Po želji: upravljanje zatemnilnika ............................................................................................ 3
Prekinitev povezave ................................................................................................................ 4
Tehnični podatki ...................................................................................................................... 4
Izjava o skladnosti ................................................................................................................... 4
Stikalo za brezžično preklapljanje FA500 ........................................................................... 5
Priprava na uporabo ............................................................................................................... 5
Povezava daljinskega upravljalnika s stikalom ....................................................................... 5
Upravljanje stikala ................................................................................................................... 5
Priključitev naprave ................................................................................................................. 5
Prekinitev povezave ................................................................................................................ 5
Tehnični podatki ...................................................................................................................... 6
Varnostni napotki .................................................................................................................... 6
Vzdrževanje ............................................................................................................................ 6
Odstranjevanje ........................................................................................................................ 6
Izjava o skladnosti ................................................................................................................... 7
Garancijsk i list ......... .. .............. ............. ..................................... ............... ........................... . 8
Page 3
3
Daljinski upravljalnik FA500
Z daljinskim upravljalnikom lahko vklapljate in izklapljate
enega ali več stikal za brezžično preklapljanje in/ali
zatemnilnih stikal serije FA500.
Priprava na uporabo
a. Odstranite pokrov baterijskega predala in vstavite baterijo.
....(1)
b. Stikalo, ki ga želite povezati z daljinskim upravljalnikom,
....priključite na električno vtičnico.
c. LED na stikalu nato 10 sekund utripa. V tem času lahko
....povežete stikalo z daljinskim upravljalnikom. Če dalj časa
....čakate, LED neha svetiti. V tem primeru stikalo za nekaj
....sekund ločite od električne vtičnice in ga nato ponovno
....vstavite.
Povezava daljinskega upravljalnika s stikalom
Z enim stikalom lahko povežete največ 5 daljinskih
upravljalnikov.
a..Pritisnite eno izmed tipk ON (2) levo na daljinskem
....upravljalniku, da povežete stikalo z enim izmed 4 kanalov
....daljinskega upravljalnika (ABCD). LED na stikalu sedaj
....neprekinjeno sveti.
....Stikalo je sedaj povezano z daljinskim upravljalnikom.
b. Na ta način tudi druga stikala povežite s kanalom.
Upravljanje stikala (3)
a. Pritisnite eno izmed tipk ON levo (ABCD) na daljinskem
....upravljalniku, da vključite stikalo oz. stikala, ki je povezano
....oz. so povezana s tem kanalom.
b. Za izklop stikala oz. stikal pritisnite ustrezno tipko OFF
....desno na daljinskem upravljalniku. LED na stikalu sedaj ne
....sveti.
Po želji: upravljanje zatemnilnika (3)
Nekatera stikala serije FA500 je možno uporabljati tudi kot
zatemnilnike. Z daljinskim upravljalnikom lahko nastavljate
stopnje zatemnitve teh zatemnilnih stikal. Za stikala brez
stopenj zatemnitve ta funkcija ni na voljo. Stopnje zatemnitve
nastavljate na naslednji način:
a. Po aktivaciji zatemnilnega stikala ponovno pritisnite tipko
....ON. Zatemnilno stikalo nato počasi preklaplja med
....stopnjami zatemnitve.
b. Za potrditev želene stopnje zatemnitve ponovno pritisnite
....tipko ON.
Page 4
4
Prekinitev povezave (4)
a. Izključite stikalo s pomočjo ustrezne tipke OFF na daljinskem upravljalniku.
b. Izvlecite stikalo iz električne vtičnice in nekaj sekund počakajte.
c. Stikalo ponovno priključite na električno vtičnico.
d. Nato v roku 10 sekund pritisnite tipko OFF za isti kanal. Stikalo je sedaj ločeno od
....daljinskega upravljalnika. Da se povezava ponovno ne vzpostavi, v naslednjih 10
....sekundah ne pritisnit e nobene tipke na daljinskem upravljalniku.
Tehnični podatki
Baterija v daljinskem upravljalniku: .................................................. 12 V, tipa 23A (priložena)
Kanali: ..................................................................................................................................... 4
Domet: ......................................................................................................................... do 50 m
Garancija: .......................................................................................................................... 2 leti
Izjava o skladnosti
Izjavo o skladnosti najdete na spletni strani www.elro.eu, lahko pa tudi skenirate QR-kodo.
Izjava o skladnosti
Page 5
5
Stikalo za brezžično preklapljanje FA500
Stikala za brezžično preklapljanje FA500 lahko upravljate na
daljavo z daljinskim upravljalnikom FA500.
Priprava na uporabo (1)
a..Stikalo, ki ga želite povezati z daljinskim upravljalnikom,
....priključite na električno vtičnico.
b. LED na stikalu nato 10 sekund utripa. V tem času lahko
....povežete stikalo z daljinskim upravljalnikom. Če dalj časa
....čakate, LED neha svetiti. V tem primeru stikalo za nekaj
....sekund ločite od električne vtičnice in ga nato ponovno
....vstavite.
Povezava daljinskega upravljalnika s stikalom
Z enim stikalom lahko povežete največ 5 daljinskih
upravljalnikov.
a..Pritisnite eno izmed tipk ON levo na daljinskem
....upravljalniku, da povežete stikalo z enim izmed 4 kanalov
....daljinskega upravljalnika (ABCD). LED na stikalu sedaj
....neprekinjeno sveti (2). Stikalo je sedaj povezano z
....daljinskim upravljalnikom.
Upravljanje stikala
a. Pritisnite eno izmed tipk ON levo (ABCD) na daljinskem
....upravljalniku, da vključite stikalo oz. stikala, ki je povezano
....oz. so povezana s tem kanalom.
b..Za izklop stikala oz. stikal pritisnite ustrezno tipko OFF
....desno na daljinskem upravljalniku. LED na stikalu sedaj ne
....sveti.
Priključitev naprave
Priključite vtič naprave na električno vtičnico na stikalu. (3)
Prekinitev povezave
a. Izključite stikalo s pomočjo ustrezne tipke na daljinskem
....upravljalniku.
b..Izvlecite stikalo iz električne vtičnice in nekaj sekund
....počakajte. (4)
c. Stikalo ponovno priključite na električno vtičnico. LED na
....stikalu mora utripati.
d. Nato pritisnite tipko OFF za isti kanal. LED na stikalu mora
....hitreje utripati. Stikalo je sedaj ločeno od daljinskega
....upravljalnika.
Page 6
6
Tehnični podatki
Maks. kapaciteta: ......................................................................................................... 1.000 W
Domet: .............................................................................................................................. 30 m
Garancija: .......................................................................................................................... 2 leti
Varnostni napotki
- Vsi električni priključki in priključni kabli morajo biti v skladu z veljavnimi določili.
- Pazite, da električnih vtičnic in podaljševalnih kablov ne boste preobremenili, saj lahko to
..vodi do požara ali električnega udara.
-.Če imate vprašanja glede upravljanja, varnosti in priključitve naprav se obrnite na
..strokovnjaka.
- Naprave ne postavljajte v vlažni, posebej vroči ali hladni okolici, saj lahko to poškoduje
..elektroniko.
- Pazite, da vam naprava ne pade iz rok in da ne bo izpostavljena močnim udarcem, saj
..lahko to poškoduje elektroniko.
-.Poškodovanega električnega kabla ne smete sami zamenjati! Vedno se obrnite na
..pooblaščenega serviserja.
- Popravila in posege v napravo lahko izvaja samo pooblaščeni serviser.
-.Mobilni telefoni, mikrovalovne pečice in naprave na 2,4 GHz območju lahko motijo
..brezžične sisteme.
- Vse dele te naprave shranjujete izven dosega otrok.
Vzdrževanje
Naprave vam ni treba vzdrževati, zato je ne odpirajte. Če napravo odpre nepooblaščena
oseba, izgubite pravico do uveljavljanja garancije. Zunanjost naprave čistite samo z mehko in
suho krpo ali krtačo. Pred čiščenjem izvlecite električni vtič iz električne vtičnice. Ne
uporabljajte topil ali agresivnih kemikalij, sicer boste poškodovali površino. Poleg tega so
hlapi lahko vnetljivi oz. zdravju škodljivi. Za čiščenje ne uporabljajte ostrih orodij, izvijačev,
žičnih krtač ali podobnih predmetov.
Odstranjevanje
Pravilno odstranjevanje izdelka (odpadna električna oprema)
Ta simbol na izdelku ali na pripadajoči dokumentaciji pomeni, da izdelka ob
koncu njegove življenjske dobe ne smete odvreči med gospodinjske odpadke.
Za preprečitev okoljske ali zdravstvene škode zaradi nenadzorovanega
odstranjevanja odpadkov je treba ta izdelek odstraniti ločeno od ostalih
odpadkov in ga vestno oddati v reciklažo, tako da se lahko materiale učinkovito
...................ponovno uporabi. Prosimo, da se kot fizična oseba za nadaljnje informacije glede
...................okolju prijazne reciklaže tega izdelka obrnete na svojega specializiranega
...................trgovca ali na svojo občino. Če ste pravna oseba, se obrnite na svojega
...................dobavitelja. Preberite si tudi podrobnosti v pogojih dobave. Tega izdelka ne
...................smete pomešati z drugimi odpadki.
Za nadaljnje informacije glede odstranjevanja, varnostnih napotkov in napotkov za
vzdrževanje obiščite spletno stran www.elro.eu.
Page 7
7

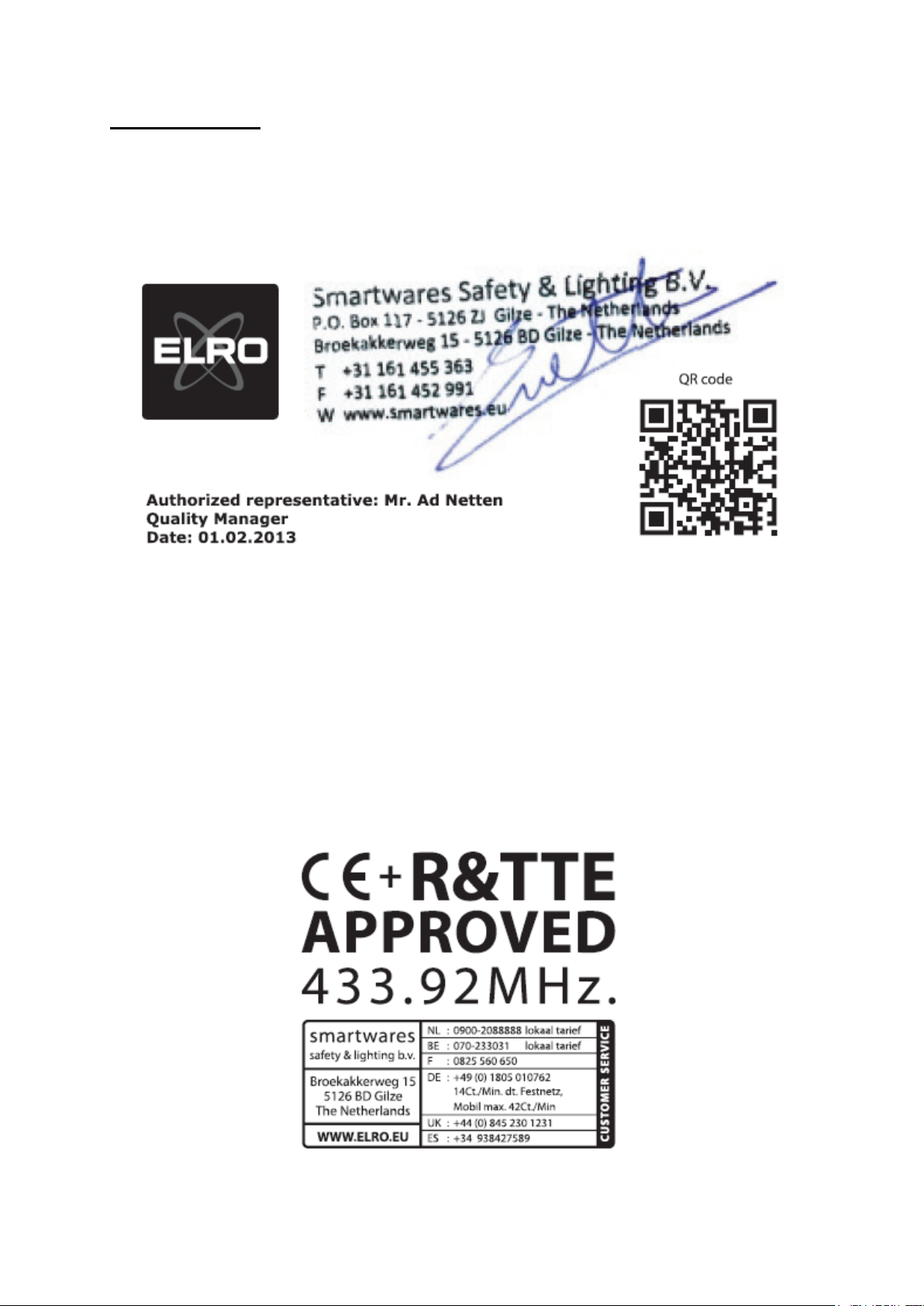

Izjava o skladnosti
S tem Smartwares izjavlja, da naprava izpolnjuje temeljne zahteve in ostala veljavna določila
direktive 1999/5/ES.
Izjavo o skladnosti najdete na spletni strani www.elro.eu, lahko pa tudi skenirate QR-kodo.
Page 8
8
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Komplet stikal za brezžično preklapljanje Flamingo FA500S/2
Kat. št.: 12 18 955
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim lis tom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
