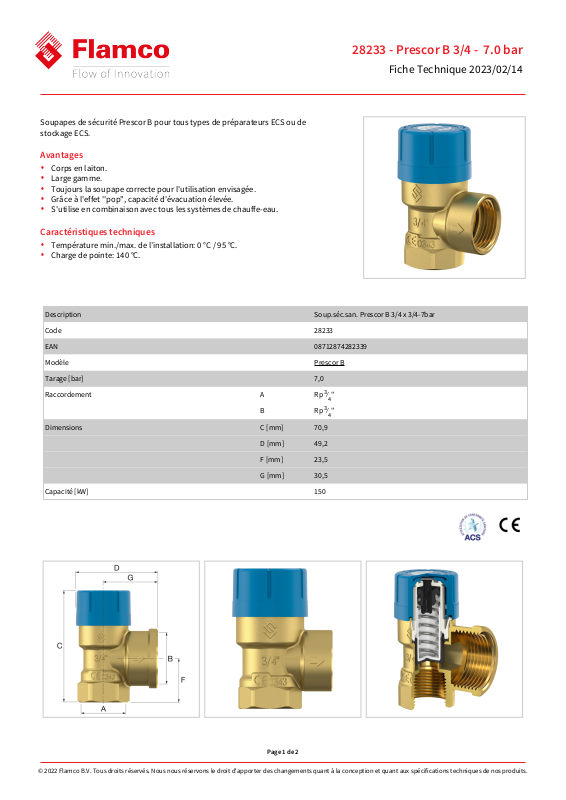

28233 - Prescor B 3/4 - 7.0 bar
Fiche Technique 2023/02/14
Soupapes de sécurité Prescor B pour tous types de préparateurs ECS ou de
stockage ECS.
Avantages
• Corps en laiton.
• Large gamme.
• Toujours la soupape correcte pour l'utilisation envisagée.
• Grâce à l'effet ''pop", capacité d'évacuation élevée.
• S'utilise en combinaison avec tous les systèmes de chauffe-eau.
Caractéristiques techniques
• Température min./max. de l’installation: 0 °C / 95 °C.
• Charge de pointe: 140 °C.
Description Soup.séc.san. Prescor B 3/4 x 3/4-7bar
Code 28233
EAN 08712874282339
Modèle Prescor B
Tarage [bar] 7,0
Raccordement A Rp 3⁄4"
B Rp 3⁄4"
Dimensions C [mm] 70,9
D [mm] 49,2
F [mm] 23,5
G [mm] 30,5
Capacité [kW] 150
Page 1 de 2
© 2022 Flamco B.V. Tous droits réservés. Nous nous réservons le droit d'apporter des changements quant à la conception et quant aux spécifications techniques de nos produits.
28233 - Prescor B 3/4 - 7.0 bar
Fiche Technique 2023/02/14
Classification données générales Classification caractéristiques
Groupe Etim Appareils de mesure et de contrôle Matière du boîtier Laiton
Classe Etim Soupape de trop-plein Nom. diamètre interieur 3/4" (20)
Nom du produit Prescor B Rp¾" x Rp¾" 7.0bar Diamètre extérieur du tuyau
toutes les connexions
Marque FLAMCO Raccordement 1 Internal thread cylindrical
type produit Prescor Safety Valves (with plastic cap) Nom. Raccord de diamètre
intérieur 1
Artikelnummer 28233 Diamètre du tube externe de
connexion 1
EAN 08712874282339 Raccordement 2 Internal thread cylindrical
Nom. Raccord de diamètre
intérieur 2
Longueur maximale.
Température moyenne
(continue)
Température maximum
moyenne (en continu)
Joint de soufflet Yes
Étanchement EPDM
Pression de vidage 6.5 - 7.2 bar
Adapté pour un
fonctionnement continu
Durée de connexion 1 23.5 Millimetre
Longueur du terminal 2 30.5 Millimetre
Hauteur 68.7 Millimetre
unité de coin 90 Degrees
Angle de la broche 180 Degrees
Convient pour le chauffage No
Convient pour le
refroidissement
Adapté pour l'eau chaude Yes
Trouvez de plus amples informations en ligne:
Installation et mode d'emploi
CE PED declaration
PED Module D
ACS certificate
Declaration of conformity UKCA
Prescor B ADSK
Prescor B DWG
Prescor B IPT
Prescor B STEP
Prescor B RFA
Brochure 4 - Vases d'expansion Airfix et accessoires sanitaire
28 Millimetre
BSPT-Rp (ISO 7-1 / EN 10226-1)
3/4" (20)
26.7 Millimetre
BSPT-Rp (ISO 7-1 / EN 10226-1)
3/4" (20)
95 Degrees celsius
0 Degrees celsius
Yes
No
Boulevard de la Bataille de Stalingrad 77-79
(Parkview building A 3rd floor)
69100, Villeurbanne - fr
T +33 (0) 986 000 400
E fr.info@aalberts-hfc.com
I flamcogroup.com/fr
Page 2 de 2
© 2022 Flamco B.V. Tous droits réservés. Nous nous réservons le droit d'apporter des changements quant à la conception et quant aux spécifications techniques de nos produits.
