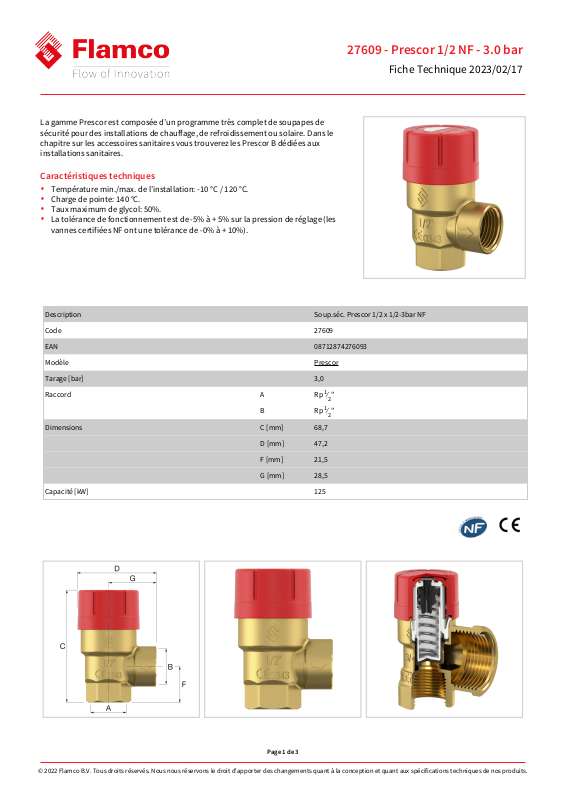

27609 - Prescor 1/2 NF - 3.0 bar
Fiche Technique 2023/02/17
La gamme Prescor est composée d’un programme très complet de soupapes de
sécurité pour des installations de chauffage, de refroidissement ou solaire. Dans le
chapitre sur les accessoires sanitaires vous trouverez les Prescor B dédiées aux
installations sanitaires.
Caractéristiques techniques
• Température min./max. de l’installation: -10 °C / 120 °C.
• Charge de pointe: 140 °C.
• Taux maximum de glycol: 50%.
• La tolérance de fonctionnement est de -5% à + 5% sur la pression de réglage (les
vannes certifiées NF ont une tolérance de -0% à + 10%).
Description Soup.séc. Prescor 1/2 x 1/2-3bar NF
Code 27609
EAN 08712874276093
Modèle Prescor
Tarage [bar] 3,0
Raccord A Rp 1⁄2"
B Rp 1⁄2"
Dimensions C [mm] 68,7
D [mm] 47,2
F [mm] 21,5
G [mm] 28,5
Capacité [kW] 125
Page 1 de 3
© 2022 Flamco B.V. Tous droits réservés. Nous nous réservons le droit d'apporter des changements quant à la conception et quant aux spécifications techniques de nos produits.
27609 - Prescor 1/2 NF - 3.0 bar
Fiche Technique 2023/02/17
Classification données générales Classification caractéristiques
Groupe Etim Appareils de mesure et de réglage Matériau du boîtier Laiton
Classe Etim Soupape de décharge Qualité du matériau Laiton, résistant à la
dézincification
Nom du produit Prescor Rp½" x Rp½" 3.0bar NF Diamètre nominal 1/2 pouce (15)
Marque FLAMCO Diamètre extérieur du tube
tous les raccordements
type produit Prescor Safety Valves Raccordement 1 Filetage femelle gaz cylindrique
Artikelnummer 27609 Diamètre nominal
raccordement 1
EAN 08712874276093 Diamètre extérieur du tube
raccordement 1
Raccordement 2 Filetage intérieur cylindrique
Diamètre nominal
raccordement 2
Pression nominale d’article PN 16
Pression nominale de bride PN 16
Pression de service maximale à
20 °C
Température moyenne
maximale (fonctionnement
continu)
Température moyenne
minimale (fonctionnement
continu)
Version à angle droit Yes
Vanne à soufflet Yes
Joint Caoutchouc
Pression de trop-plein 3 - 3 bar
Adapté au fonctionnement
continu
Longueur raccordement 1 19 millimètre
Longueur raccordement 2 28.5 millimètre
Hauteur 69 millimètre
Angle de l’appareil 90 degré
Angle de broche 180 degré
22 millimètre
(BSPP)
1/2 pouce (15)
21.3 millimètre
BSPT-Rp (ISO 7-1 / EN 10226-1)
1/2 pouce (15)
10 bar
120 degrés Celsius
-10 degrés Celsius
Yes
Page 2 de 3
© 2022 Flamco B.V. Tous droits réservés. Nous nous réservons le droit d'apporter des changements quant à la conception et quant aux spécifications techniques de nos produits.
Trouvez de plus amples informations en ligne:
Installation et mode d’emploi
CE PED declaration
PED Module D
Declaration of conformity UKCA
Certificate NF FLAMCO
Prescor ADSK
Prescor ADSK Revit
Prescor DWG
Prescor STEP
Catalogue en PDF
Descriptif
27609 - Prescor 1/2 NF - 3.0 bar
Fiche Technique 2023/02/17
Alsembergsesteenweg 454
1653, Dworp - be
T +32 (0)2 371 01 61
E be.info@aalberts-hfc.com
I flamcogroup.com
Page 3 de 3
