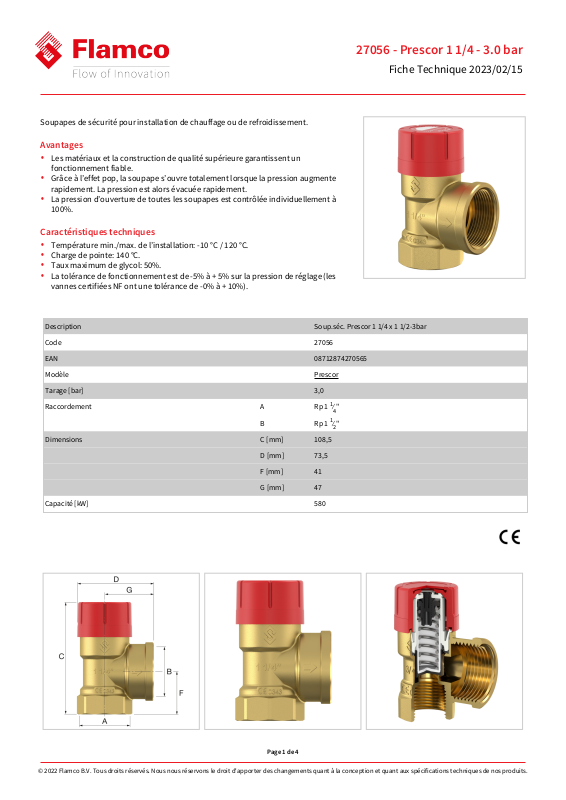

27056 - Prescor 1 1/4 - 3.0 bar
Fiche Technique 2023/02/15
Soupapes de sécurité pour installation de chauffage ou de refroidissement.
Avantages
• Les matériaux et la construction de qualité supérieure garantissent un
fonctionnement fiable.
• Grâce à l’effet pop, la soupape s’ouvre totalement lorsque la pression augmente
rapidement. La pression est alors évacuée rapidement.
• La pression d’ouverture de toutes les soupapes est contrôlée individuellement à
100%.
Caractéristiques techniques
• Température min./max. de l’installation: -10 °C / 120 °C.
• Charge de pointe: 140 °C.
• Taux maximum de glycol: 50%.
• La tolérance de fonctionnement est de -5% à + 5% sur la pression de réglage (les
vannes certifiées NF ont une tolérance de -0% à + 10%).
Description Soup.séc. Prescor 1 1/4 x 1 1/2-3bar
Code 27056
EAN 08712874270565
Modèle Prescor
Tarage [bar] 3,0
Raccordement A Rp 1 1⁄4"
B Rp 1 1⁄2"
Dimensions C [mm] 108,5
D [mm] 73,5
F [mm] 41
G [mm] 47
Capacité [kW] 580
Page 1 de 4
© 2022 Flamco B.V. Tous droits réservés. Nous nous réservons le droit d'apporter des changements quant à la conception et quant aux spécifications techniques de nos produits.
27056 - Prescor 1 1/4 - 3.0 bar
Fiche Technique 2023/02/15
Page 2 de 4
© 2022 Flamco B.V. Tous droits réservés. Nous nous réservons le droit d'apporter des changements quant à la conception et quant aux spécifications techniques de nos produits.
27056 - Prescor 1 1/4 - 3.0 bar
Fiche Technique 2023/02/15
Classification données générales Classification caractéristiques
Groupe Etim Appareils de mesure et de contrôle Matière du boîtier Laiton
Classe Etim Soupape de trop-plein Nom. diamètre interieur 1.1/4'' (32)
Nom du produit Prescor Rp1¼" x Rp1½" 3.0bar Diamètre extérieur du tuyau
toutes les connexions
Marque FLAMCO Raccordement 1 Internal thread cylindrical
type produit Prescor Safety Valves (with plastic cap) Nom. Raccord de diamètre
intérieur 1
Artikelnummer 27056 Diamètre du tube externe de
connexion 1
EAN 08712874270565 Raccordement 2 Internal thread cylindrical
Nom. Raccord de diamètre
intérieur 2
Article de la scène sous
pression
Bride de la plage de pression PN 16
Pression max. à 20 grC 10 Bar
Pression de service à 20 grC
Max
Longueur maximale.
Température moyenne
(continue)
Température maximum
moyenne (en continu)
Mise en œuvre angulaire Yes
Joint de soufflet Yes
Étanchement Caoutchouc
Pression de vidage 2.85 - 3.15 bar
Adapté pour un
fonctionnement continu
Durée de connexion 1 41 Millimetre
Longueur du terminal 2 47 Millimetre
Hauteur 109 Millimetre
unité de coin 90 Degrees
Angle de la broche 180 Degrees
Convient pour le chauffage No
Convient pour le
refroidissement
Adapté pour l'eau chaude No
Trouvez de plus amples informations en ligne:
Installation et mode d’emploi
CE PED declaration
PED Module D
Declaration of conformity UKCA
Prescor ADSK
Prescor ADSK Revit
Prescor DWG
Prescor STEP
Brochure 3 - Accessoires chauffage
48.3 Millimetre
BSPT-Rp (ISO 7-1 / EN 10226-1)
1.1/4'' (32)
42.2 Millimetre
BSPT-Rp (ISO 7-1 / EN 10226-1)
1.1/2'' (40)
PN 16
10 Bar
120 Degrees celsius
-10 Degrees celsius
Yes
No
