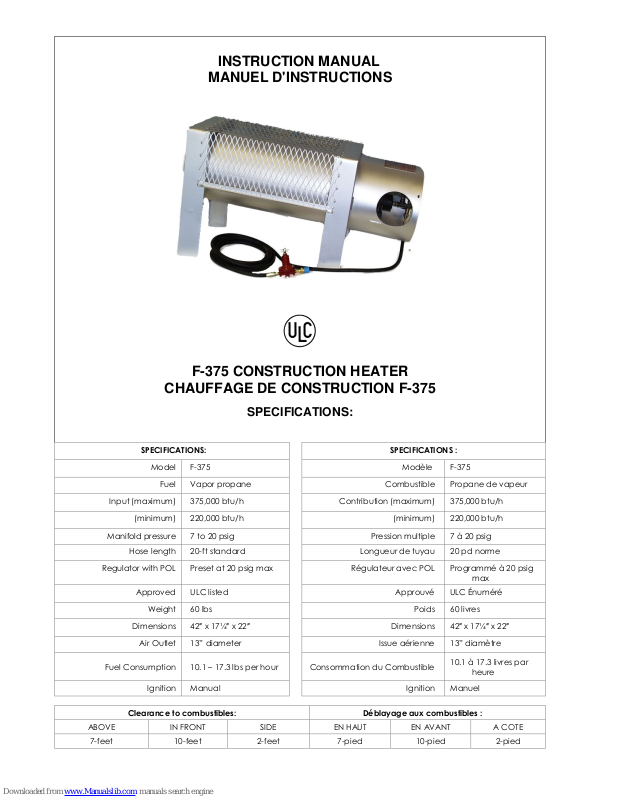

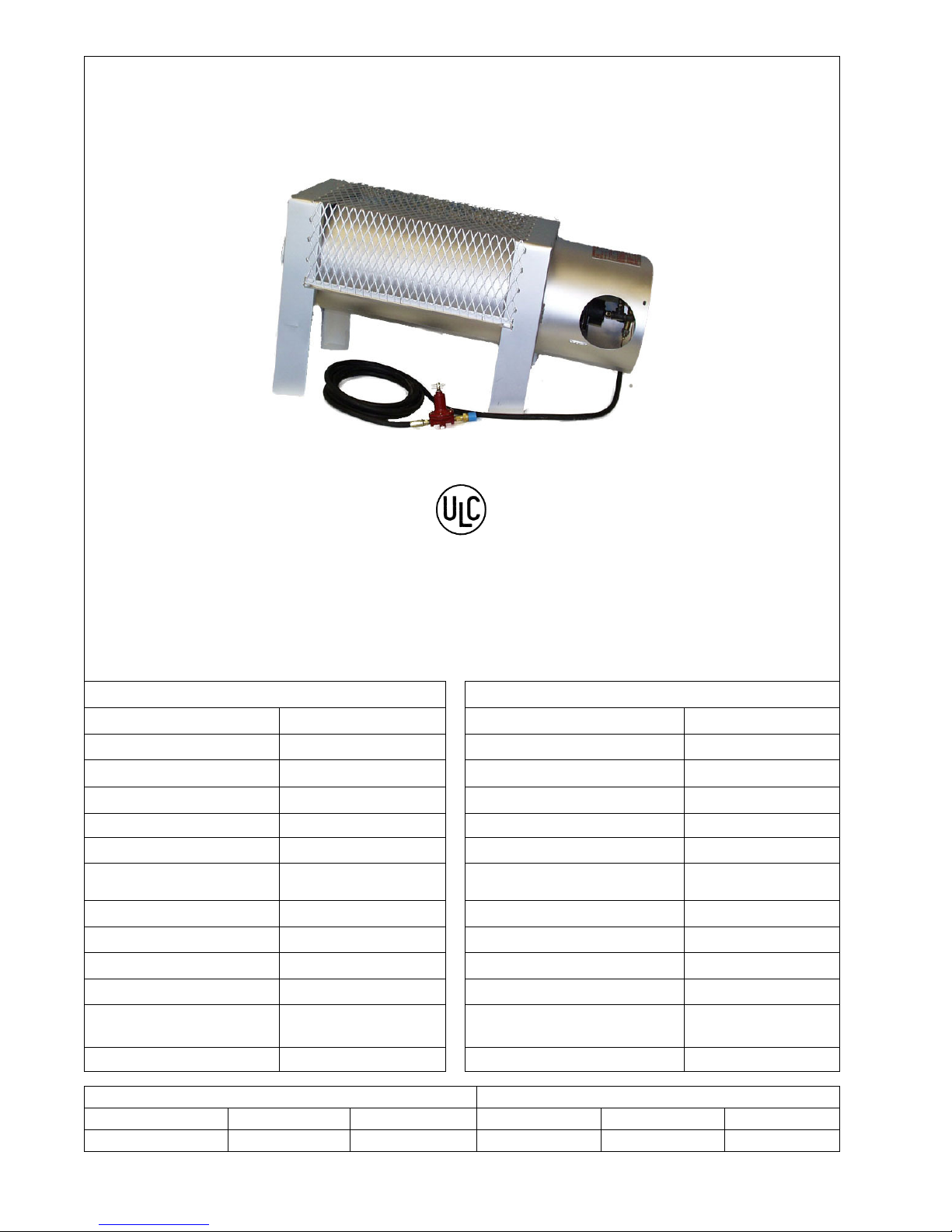

Page 1
Consommation du Combustible
INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
F-375 CONSTRUCTION HEATER
CHAUFFAGE DE CONSTRUCTION F-375
SPECIFICATIONS:
SPECIFICATIONS: SPECIFICATIONS :
Model F-375 Modèle F-375
Fuel Vapor propane Combustible Propane de vapeur
Input (maximum) 375,000 btu/h Contribution (maximum) 375,000 btu/h
(minimum) 220,000 btu/h (minimum) 220,000 btu/h
Manifold pressure 7 to 20 psig Pression multiple 7 à 20 psig
Hose length 20-ft standard Longueur de tuyau 20 pd norme
Regulator with POL Preset at 20 psig max Régulateur avec POL Programmé à 20 psig
Approved ULC listed Approuvé ULC Énuméré
Weight 60 lbs Poids 60 livres
Dimensions
42″ x 17¼″ x 22″
Dimensions
max
42″ x 17¼″ x 22″
Air Outlet 13” diameter Issue aérienne 13” diamètre
Fuel Consumption 10.1 – 17.3 lbs per hour
Ignition Manual Ignition Manuel
Clearance to combustibles: Déblayage aux combustibles :
ABOVE IN FRONT SIDE EN HAUT EN AVANT A COTE
7-feet 10-feet 2-feet 7-pied 10-pied 2-pied
10.1 à 17.3 livres par
heure
Page 2
CAUTION:
Pipe Fittings: When loosened, tightened or replaced, the complete fittings should be removed and
approved pipe dope applied to the male threads.
Flare Fittings: No pipe dope is required on the SAE flare fittings.
Leaks: When a heater is serviced, the valve train should be checked for leaks with a soap and
water solution or approved leak detector solution.
Installation & Maintenance: Heaters are to be installed and operated in accordance with CGA
Standard B149.1-00 Installation Code and to any provincial or local code. Service should be carried
out only by qualified propane gas fitters.
Fan Assembly: Ensure heater is fired only on a level surface. When the fan assembly is
mounted but not running, the motor can be damaged if the gas pressure is low and the heater is tilted
forward.
Do not store or use gasoline, flammable vapour of flammable liquids in the vicinity of the heater.
Burner Fails to Ignite:
Ensure the cylinder valve is opened slowly. Check the cylinder has propane inside by the weight of
the cylinder, or by slowly disconnecting the cylinder and checking for high pressure from the cylinder
valve outlet.
Check that the regulator is screwed in fully (clockwise).
Depress the reset button fully and light the burner.
Refer to the valve train drawing and disconnect the copper line from the low fire orifice. Depress the
reset button and gas should pass through the line. If the flow is not evident, or minimal, there could be
a blockage in: (a) POL with excess flow check (b) Regulator (c) Hose (d) Strainer (e) Safety valve.
When the low fire line is disconnected, remove the low fire orifice and clean with a #72 DMS drill.
The pilot burner should ignite unless here is a blockage in the main orifice. The main orifice should
then be removed and cleaned with a #43 DMS drill.
Main Burner Fails to Fire Correctly:
Depress the reset button and light the pilot burner, keep the reset button depressed for 45 seconds.
When released, the low fire should alternate to high fire. If this fails to burn at full fire or burns with a
yellow flame, remove the main orifice and clean with a #43 drill.
If you have the optional igniter on your heater, depress the igniter button and turn to generate spark for
the pilot burner. Keep the button depressed for 45 sec. When released, the burner should alternate to
high fire. If it fails to burn at afull fire, or burns with a yellow flame, remove the main orifice and clean
with a #43 DMS drill.
Reset button could be binding and not releasing correctly. In this case the safety valve should be
replaced.
Burner Fails to Remain Lit:
Replace the thermocouple
Replace the safety valve
Page 3
ATTENTION:
Essayages de Pipe : Quand desserré, serré ou remplacé, les essayages complets devraient être
enlevés et la dope de pipe approuvée s'est appliquée aux filetages mâles.
Fuites : Quand un chauffage est assuré l'entretien, le train de valve devrait être vérifié pour les fuites
avec une solution d'eau et savon ou a la solution de détecteur de fuite approuvé.
Installation et Maintenance : les chauffages doivent être installés et faits marcher conformément au
Code d'Installation de B149.1-00 Standard CGA et à n'importe quel code de province ou local. Le
service devrait se faire seulement par les monteurs de gaz de propane qualifiés.
Le chauffage devrait seulement être renvoyé sur une surface de niveau.
Ne conservez pas ou utilisez de l'essence, la vapeur inflammable de liquides inflammables aux
alentours du chauffage.
Le Brûleur Manque de S'enflammer:
Garantissez que la valve de cylindre est ouverte lentement. Vérifiez le cylindre a du propane à
l'intérieur par le poids du cylindre, ou en en débranchant lentement le cylindre et en vérifiant pour la
haute pression de l'issue de valve de cylindre.
Vérifiez-le le régulateur est vissé dans complètement (dans le sens des aiguilles d'une montre).
Déprimez le bouton de réinitialisation complètement et allumez le brûleur.
Faites allusion au dessin de train de valve et débranchez la ligne cuivre de l'orifice de feu bas.
Déprimez le bouton de réinitialisation et le gaz devrait traverser la ligne. Si l'écoulement n'est pas
évident, ou minimal, il pourrait y avoir un blocage dans : (a) POL avec chèque l'excès coule (b) le
Régulateur (c) le Tuyau (d) la Passoire (e) la Soupape de sûreté.
Quand la ligne de feu basse est débranchée, enlever l'orifice de feu bas et propre avec un #72 foreuse
de DMS.
Le brûleur pilote devrait s'enflammer à moins qu'il n'y ait un blocage dans l'orifice principal. L'orifice
principal devrait alors être enlevé et nettoyé avec une #43 foreuse de DMS.
Le Brûleur Principal Manque de Tirer Correctement :
Déprimez le bouton de réinitialisation et allumez le brûleur pilote, conservez-vous le bouton de
réinitialisation a déprimé depuis 45 secondes. Quand libéré, le feu bas devrait se relayer pour haut
tirer. Si cela manque de brûler au feu complet ou brûle avec une flamme jaune, enlevé l'orifice
principal et propre avec une #43 foreuse de DMS.
Si vous avez l'allumage électronique optionnel sur votre chauffage, déprimez le bouton d'allumage
électronique et tourne le produire l'étincelle pour le brûleur pilote. Conservez-vous le bouton a déprimé
pour 45 sec. Quand libéré, le brûleur devrait se relayer pour haut tirer. S'il manque de brûler à un feu
complet, ou brûle avec une flamme jaune, enlevé l'orifice principal et propre avec une #54 foreuse de
DMS.
Le bouton de réinitialisation pourrait attacher et ne pas libérer correctement. Dans ce cas-là la
soupape de sûreté devrait être remplacée.
Le Brûleur Manque de Rester Allumé :
Remplacez le thermocouple
Remplacez la soupape de sûreté

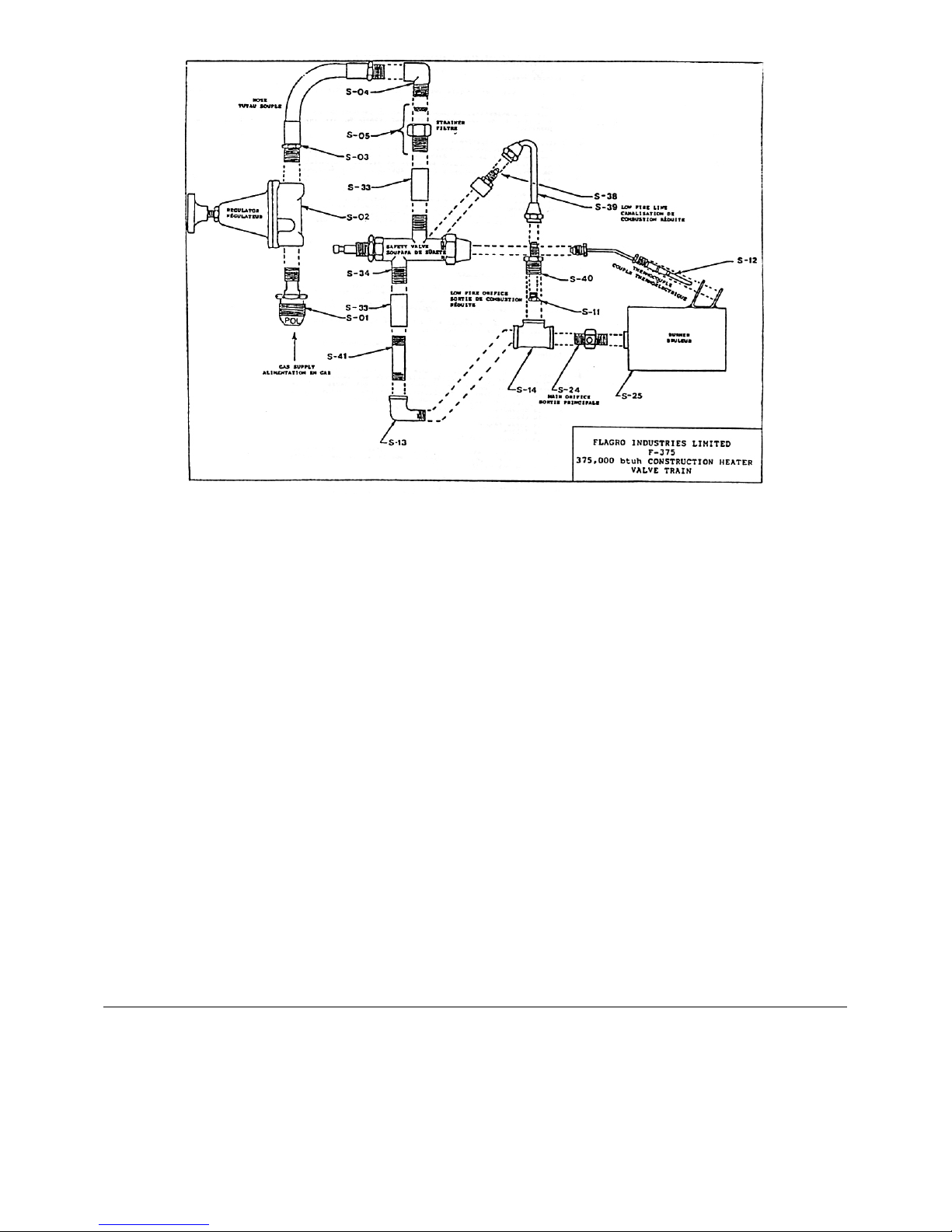

Page 4
POL with excess flow check S-01 Détendeur avec clapet de retenue
Regulator S-02 Régulateur
20 ft Hose Assembly S-03 Ensemble de tuyau 20 pd
¼″Forged Street Elbow S-04 ¼ Coude de rue
¼″ Gas Strainer S-05 ¼ ″ Passoire
G08 Low Fire Orifice S-11 Orifice de feu bas G08
Thermocouple S-12 Thermocouple
¼″ Street Elbow S-13 ¼ ″ Coude
¼″ Tee S-14 ¼ “ Tee
Main Orifice S-24 Orifice principal
Burner Head S-25 Tête de brûleur
Burner Mount Clamp S-26 mont de brûleur
Heater Body S-27 Corps de chauffage
¼″ Steel Coupling S-53 Coupling D'acier ¼ ″
Safety Valve (Brass Body) S-34 Soupape de sûreté (corps en laiton)
1/8″ Pipe x ¼″ Flare Elbow S-38 Tuyau 1/8” x coude ¼ ″
Low Fire Line c/w Flare Nuts S-39 Ligne de feu bas avec les noix
¼″ Pipe x ¼″ Flare Elbow S-40 Tuyau ¼ ″ x coude ¼ ″
Fan Motor S-29 Moteur du ventilateur
Fan Blade S-30 Ailette du ventilateur
Motor Mount Clamp S-31 Attache de mont de moteur
Fan Housing S-32 Enveloppe du ventilateur
FLAGRO INDUSTRIES LIMITED
26 Benfield Drive
St. Catharines, Ontario
Canada L2S 3V5
PARTS LIST NO. LIST DES PIECES
B-375 FAN PARTS PIECES DU VENTILATEUR B-375
Page 5

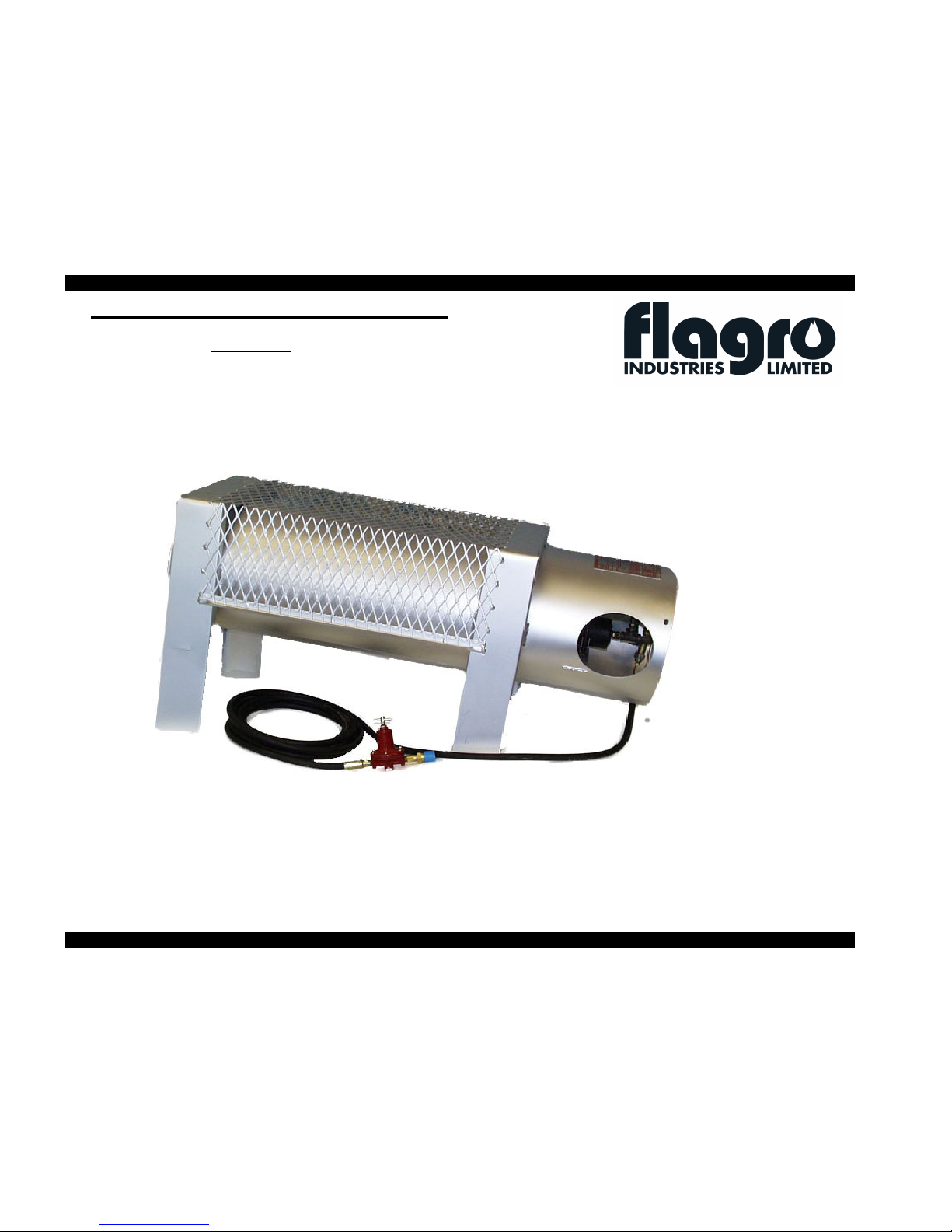

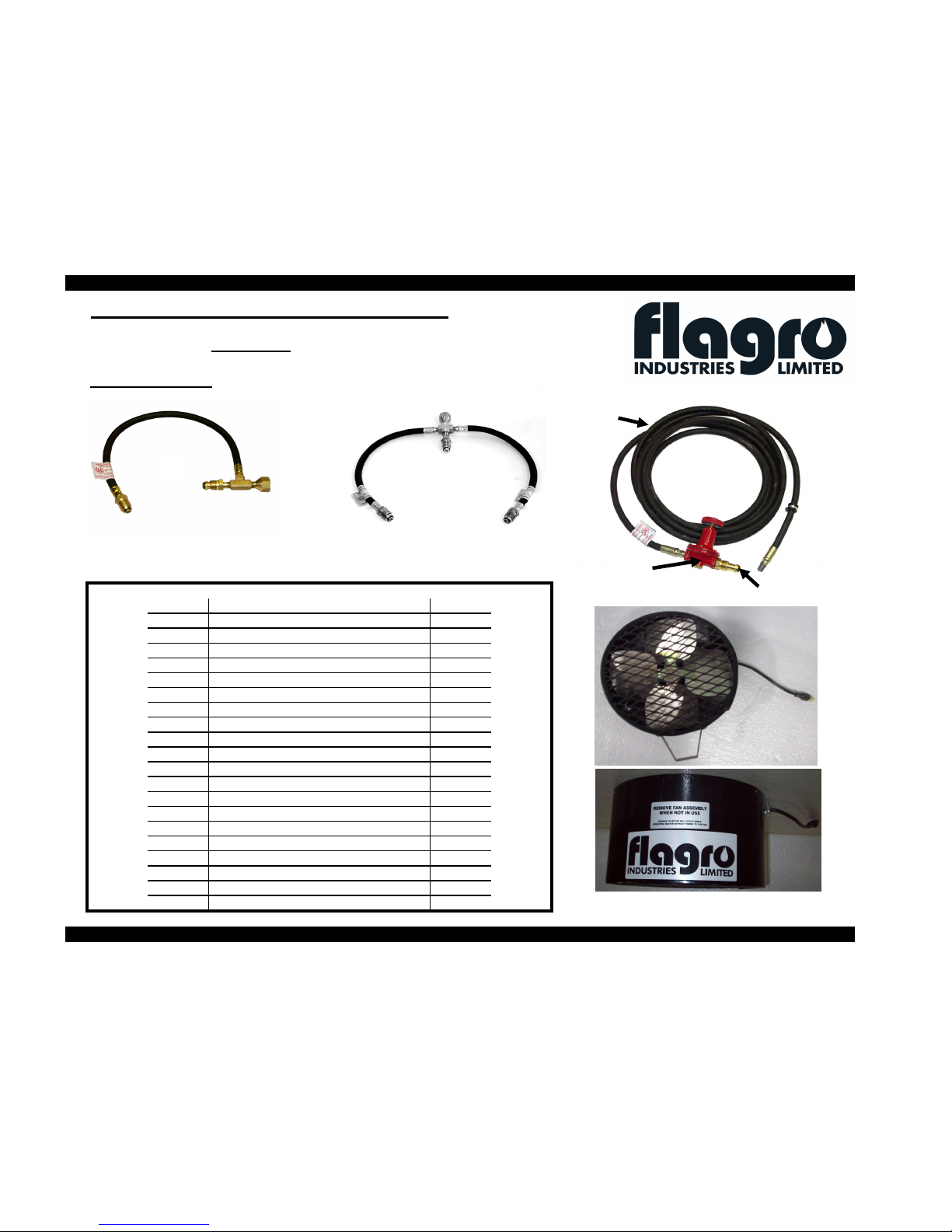

F-375 CONSTRUCTION HEATER
PARTS LIST
Page 6
F-375 CONSTRUCTION HEATER
PARTS LIST
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
7117

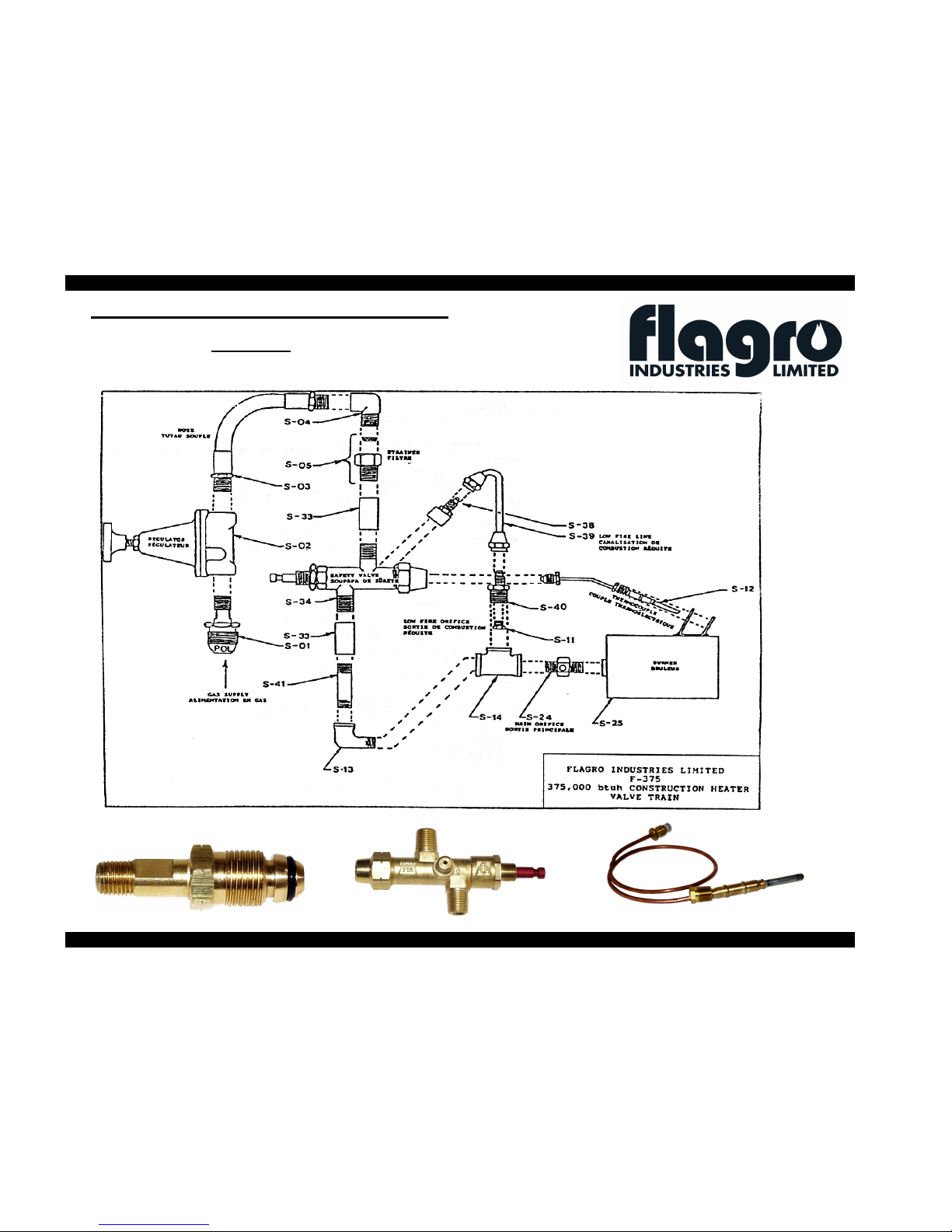

Page 7
F-375 CONSTRUCTION HEATER
PARTS LIST
ACCESSORIES
PARTS LIST
Item # Description P/N
1 POL WITH EXCESS FLOW CHECK S-01
2 HIGH PRESSURE REG. S-02
3 20FT HOSE ASSEMBLY S-03
4 1/4" Brass Street Elbow S-04
5 1/4" gas strainer - 1/4" MNPT x 1/4" FNPT S-05
6 1/4" coupling S-33
7 Safety Valve S-34
8 1/4" Steel Nipple S-41
9 1/4" B.M. Street Elbow S-13
10 1/8" FP x 1/4" MF connector S-38
11 Low Fire Line c/w flare nuts S-39
12
1/4" MP x 1/4" MF orifice holder S-40
13 Low Fire Line S-11
14 1/4" B.M. tee S-14
15 Main Orifice S-24
16
Burner Head
S-25
17 Thermocouple S-12
18 Two Cylinder Manifold 2001-S2
19 Three Cylinder Manifold 2001-S3
20 Air Mover (optional) B-375
18
19
3
2
1
20
Front
side
