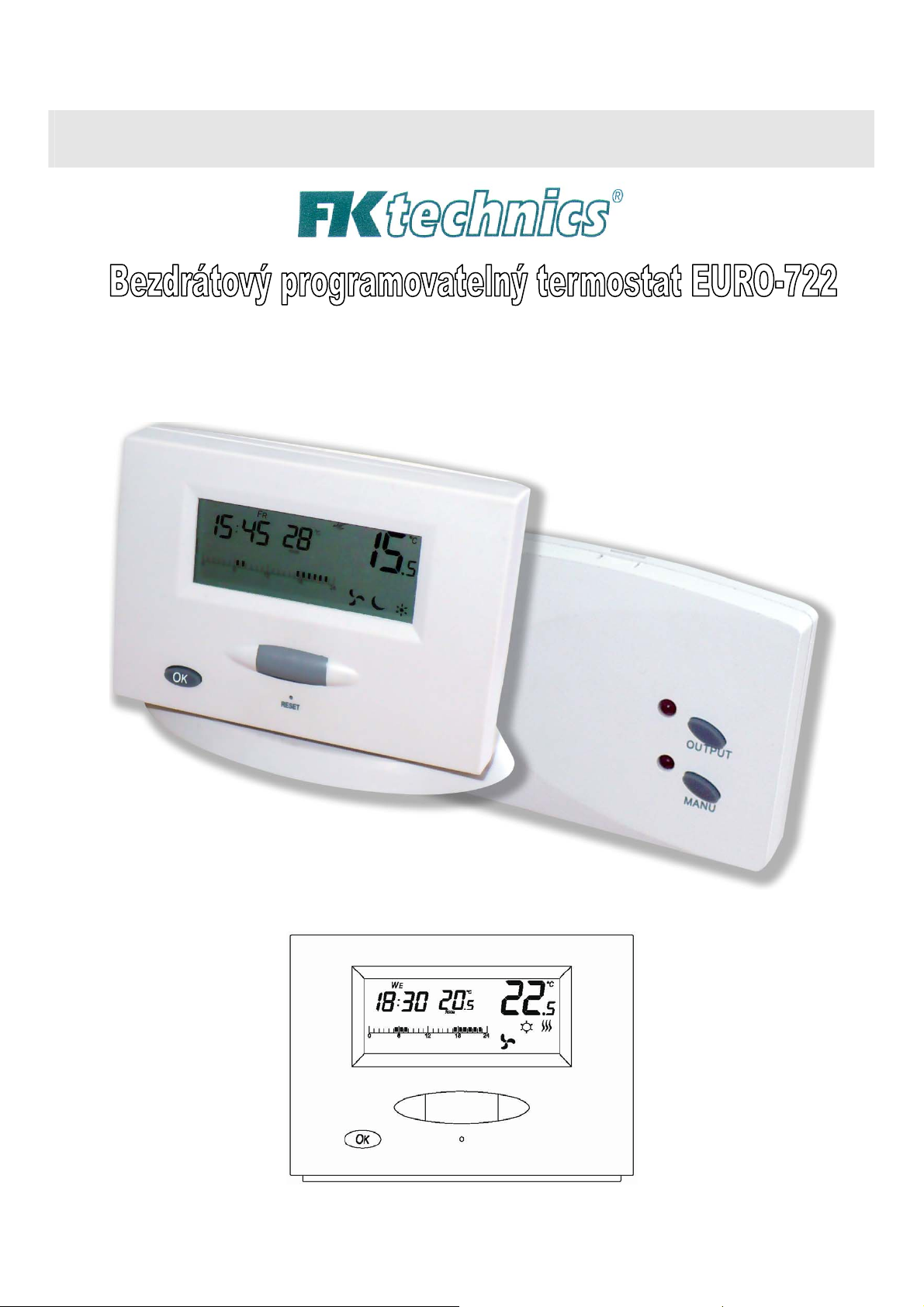

Page 1
NÁVOD K OBSLUZE
Obj. č. 4000861
Page 2

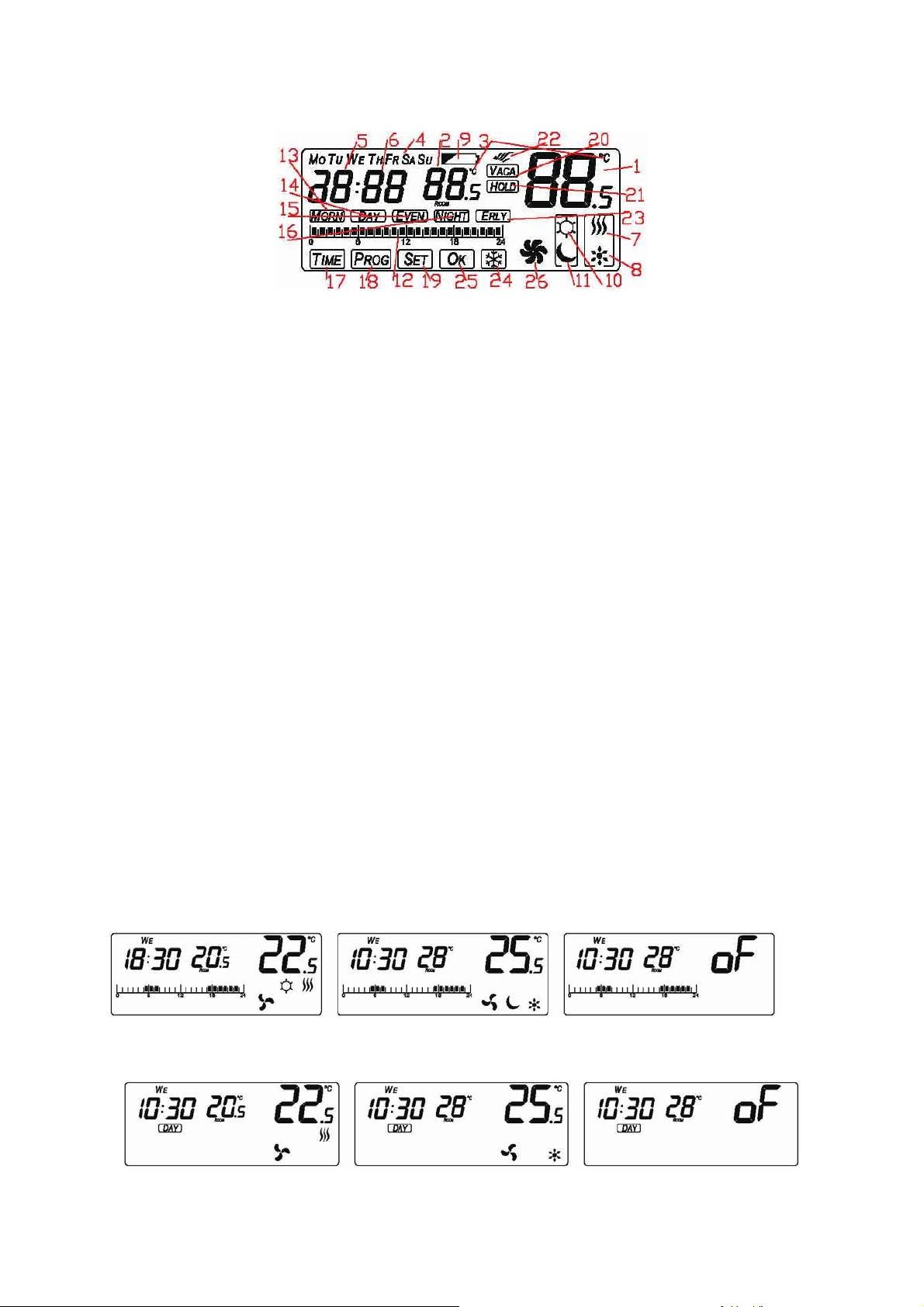

1. Display
(1) Nastavená teplota
(2) Pokojová teplota
(3) Symbol jednotky teploty
(4) Dny týdne
(5) Hodiny
(6) Minuty
(7) Symbol topení
(8) Symbol chlazení
(9) Symbol slabé baterie
(10) Symbol den (komfort)
(11) Symbol noc (úspora)
(12) 24 hodinový denní program
(13) Program MORN (ranní) perioda
(14) Program DAY (denní) perioda
(15) Program EVEN (večerní) perioda
(16) Program NIGHT (noční) perioda
(17) Symbol časového nastavení (TIME)
(18) Symbol nastavení programu (PROG)
(19) Symbol nastavení (SET)
(20) Symbol přestávky (VACA)
(21) Symbol dočasného chodu (HOLD)
(22) Symbol ručního módu
(23) Symbol dřívější startu (EARLY)
(24) Symbol rozehřátí
(25) Symbol potvrzení (OK)
(26) Symbol vrtulky značí sepnutí výstupního relé
24 hodinový denní program
Denní program na 4 periody (ráno, den, večer, noc)
Page 3
a. Pokojová teplota se zobrazuje uprostřed displeje.
b. Nastavení teploty topení nebo chlazení je zobrazeno na pravé straně displeje. Symbol of
zobrazí se jestliže je systém vypnut.
c. Hodiny a den jsou zobrazeny vlevo nahoře.
d. Symbol vrtulky se zobrazí když termostat sepne výstupní relé.

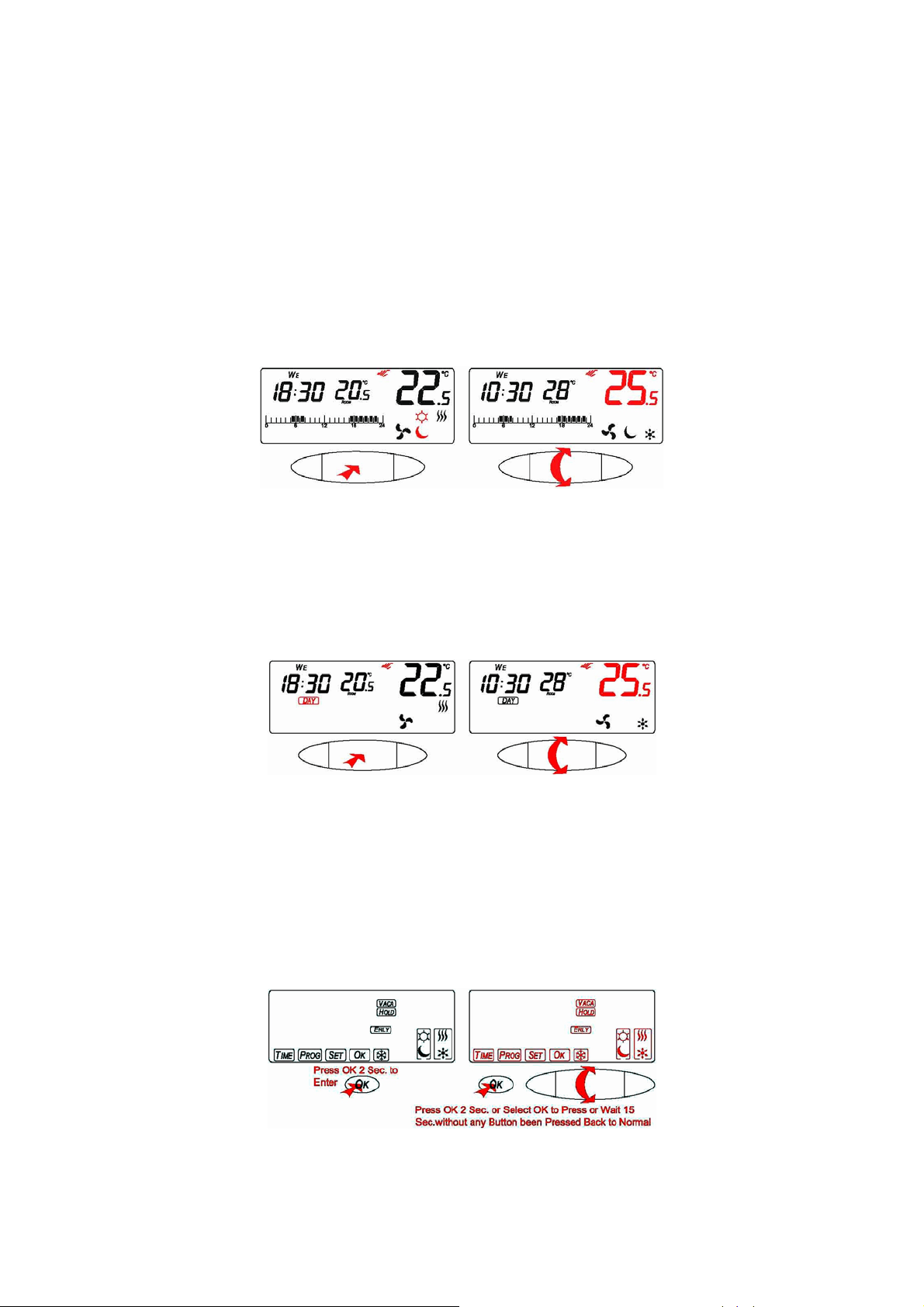

2.Ruční nastavení teploty
Ruční úprava nastavení aktuálního programu:
Pro změnu režimu ve 24 hodinovém denním programu stiskněte buď váleček pro výběr
přednastavené teploty Den (komfort) / noc (úsporný), nebo válečkem teplotu změníte na
požadovanou bez přepnutí.
24 hodinový denní program
U denního programu na 4 periody stiskněte váleček ostatní periody se rozblikají, nyní dalším
stisknutím válečku přepínáte mezi periodami (ráno, den, večer, noc). Nastavenou periodu
(nebliká) potvrdíte tlačítkem OK nebo vyčkáte několik sekund. Doladit teplotu můžete
posunem válečku.
Denní program na 4 periody (ráno, den, večer, noc)
3.Nastavení:
Pro vstup do menu termostatu stiskněte a podržte tlačítko OK po dobu dvou vteřin. V menu se
pohybujete pomocí otáčením válečku. Pro odchod z menu podržte tlačítko OK po dobu dvou
vteřin nebo najeďte válečkem na možnost OK a stiskněte OK, nebo vyčkejte 15 vteřin bez
stisknutí kteréhokoliv tlačítka .
Page 4

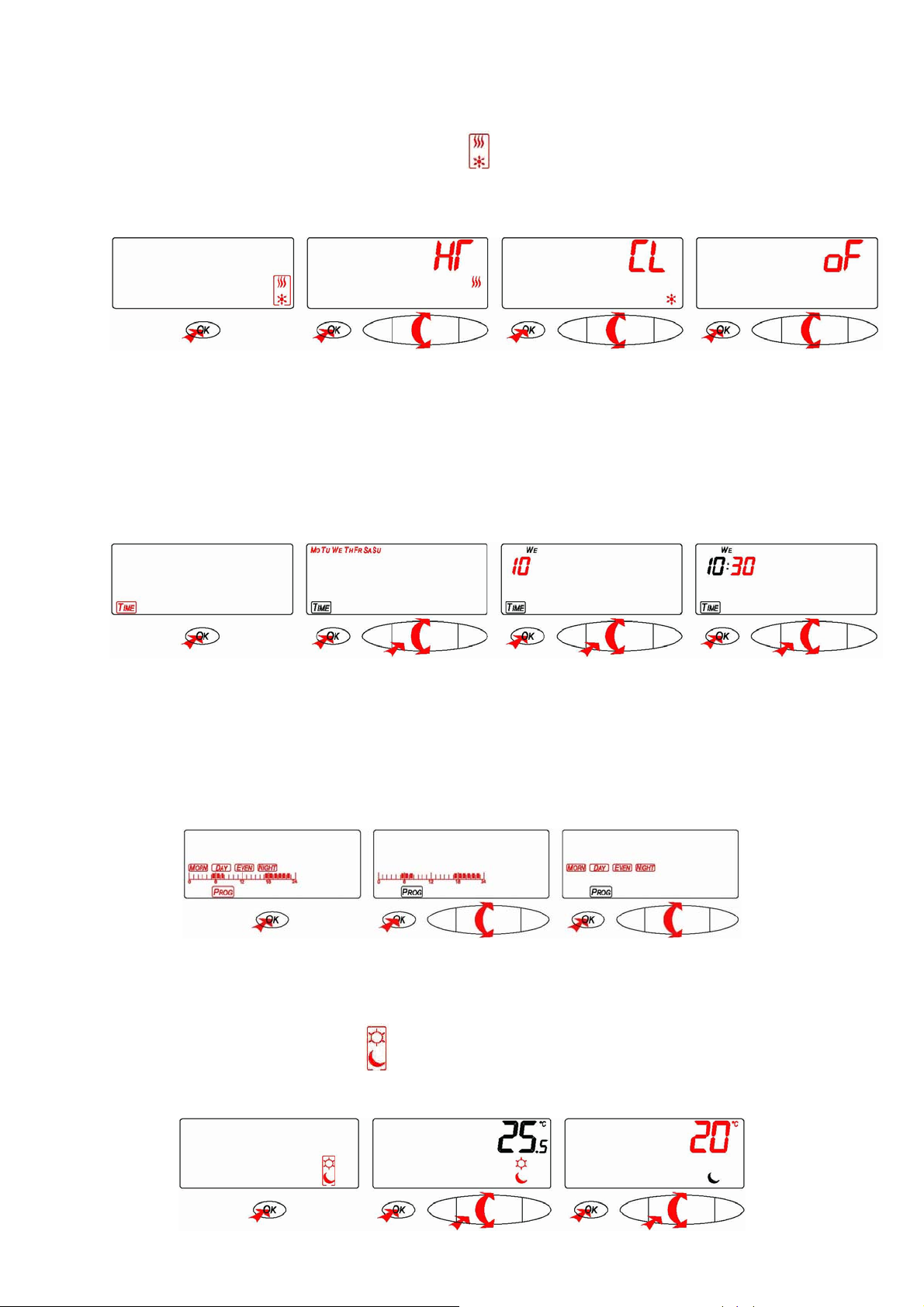

A. Nastavení topení/chlazení/vypnutí termostatu:
Pro nastavení vyberte válečkem symbol (topení/chlazení) a stiskněte tlačítko OK.
Vyberte válečkem buď HT pro topení, CL pro chlazení, OF pro vypnutí termostatu
Stiskněte OK pro potvrzení a vrácení se do hlavní nabídky menu.
B. Nastavení hodin a dne v týdnu:
Vyberte válečkem symbol TIME a stiskněte OK.
1. vyberte válečkem den v týdne (Mo – pondělí, Tu – úterý, We – středa, Th- čtvrtek,
Fr- pátek, Sa – sobota, Su – neděle) a potvrďte stiskem válečku.
2. vyberte válečkem hodinu a potvrďte stiskem válečku.
3. vyberte válečkem minutu a potvrďte stiskem válečku.
pro potvrzení stiskněte OK
C. Výběr programu
1. 24 hodinový denní program (nastavení po hodině)
2. Denní program na 4 periody (ráno, den, večer, noc):
Vyberte válečkem symbol PROG ( s obrázkem časové osy nebo 4 period) a stiskněte
tlačítko OK.
Vyberte válečkem jeden s programů a potvrďte tlačítkem OK.
D. Nastavení teploty pro denní (komfortní)/noční (úsporný) režim (toto nastavení
využijete pouze v 24h denním programu.):
Vyberte válečkem symbol den /noc (úsporné) a stiskněte tlačítko OK.
Stiskem válečku přepínáte mezi sluníčkem (komfortní) a měsíčkem (úsporný).
Posuvem válečku nastavíte teplotu. potvrďte OK.
Page 5

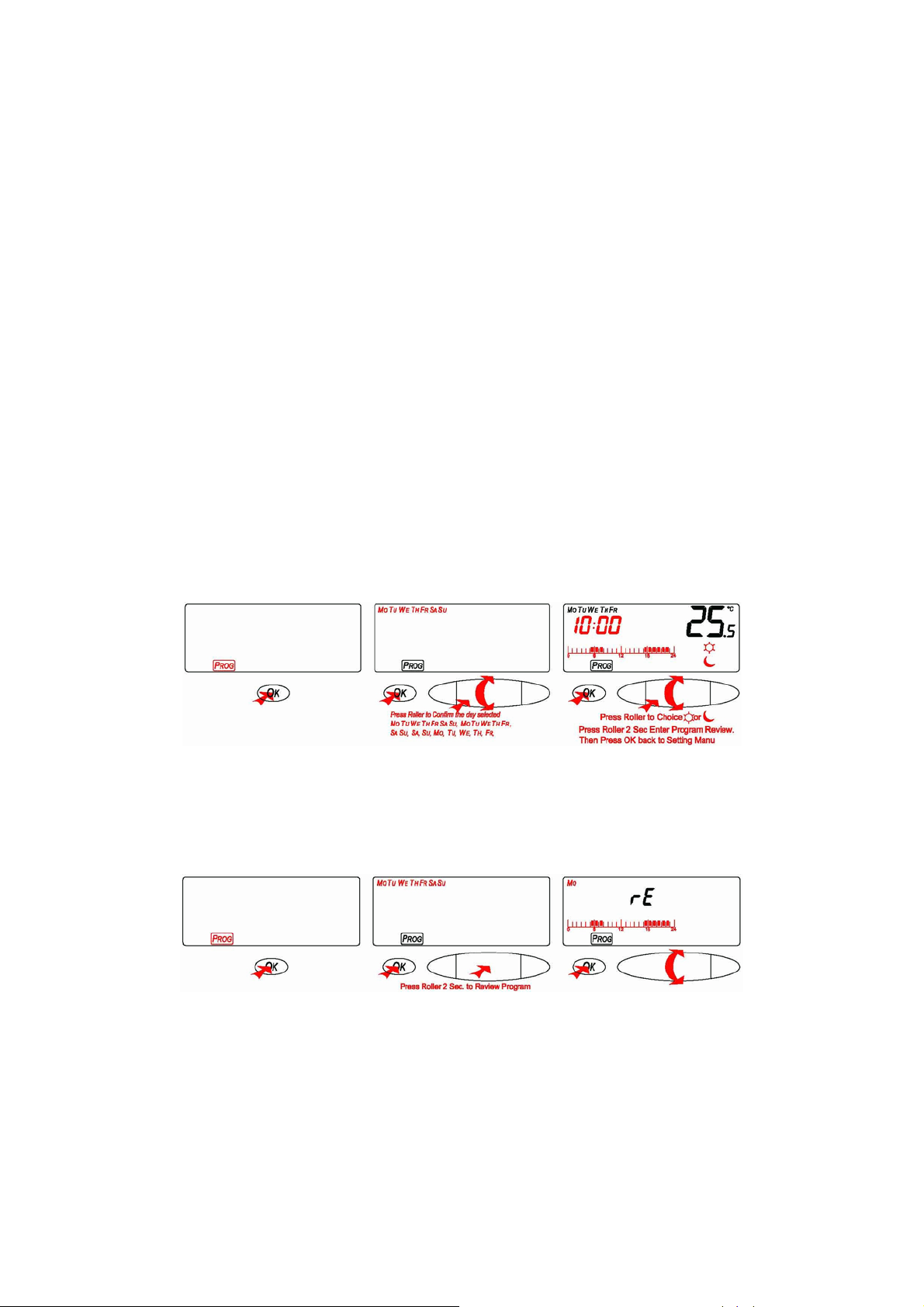

E. Nastavení programu:
Nastavení proběhne u toho programu, který byl vybrán (zvolen) (viz kapitola C).
1. 24 hodinový denní program
Pro nastavení programu v 24 hodinovém cyklu vyberte válečkem symbol
PROG a stiskněte OK.
Nastavte válečkem den nebo časový úsek: je možné vybrat pondělí – pátek,
sobota – neděle, celý týden nebo každý den zvlášť a potvrďte OK.
Nyní na časové ose nastavíte kdy má systém přejít do které přednastavené
teploty (denní/noční). Stiskem válečku přepínáte mezi denní (komfort) a
noční (úspora). Blikající kurzor začíná na časové ose na nulté hodiny, což
je i zobrazeno nad osou. Nyní zvolíte teplotu od této 0 hodiny
(denní/noční) stisknutím válečku. Nyní pomocí válečku nastavíte po
hodinách dobu sepnutí pro právě nastavenou teplotu. Hodiny se načítají a
kurzor se pohybuje po ose. Pro další změnu teploty (denní/noční) stiskněte
opět váleček. Vyberte požadované teploty na celých 24 h. Na časové ose se
denní teplota zobrazuje dílky, noční teplota bez dílků.
Pro ukončení nastavení a uložení potvrďte OK.
Pro kontrolu v nastavení 24 hodinovém denním programu
vyberte válečkem symbol PROG a stiskněte OK.
Stiskněte a podržte váleček po dobu 2 vteřin. Na displeji se zobrazí rE Nyní
můžete válečkem měnit dny a kontrolovat nastavení pro každý den. Potvrzením
OK se vrátíte do hlavní nabídky.
2. Denní program na 4 periody
Pro nastavení programu v denním programu na 4 periody vyberte
válečkem symbol PROG a stiskněte OK.
vyberte válečkem den nebo časový úsek: je možné vybrat pondělí –
pátek, sobota – neděle, celý týden nebo každý den zvlášť potvrďte OK.
Nyní se rozbliká perioda MORN (ráno), kterou můžete nastavit.
otočením válečku vyberte jinou periodu, pro nastavení (ráno, den,
večer, noc). Nyní stiskněte váleček tím se dostanete do nastavení času
Page 6
od kdy má vybraná perioda začínat. Po nastavení hodiny, stisknete
váleček a poté nastavte minuty opět potvrďte stiskem válečku.
Poté se rozbliká nastavení teploty kdy nejdříve nastavíte teplotu pro
případné chlazení (symbol sněhové vločky), potvrdíte stisknutím
válečku, a poté teplotu pro topení (symbol tří plamínků) vše pro danou
periodu (viz kapitola A.). Otočením válečku se dostanete na nastavení
další periody (rozbliká se).
Stejným způsobem nastavte další 3 periody. Potvrďte OK.

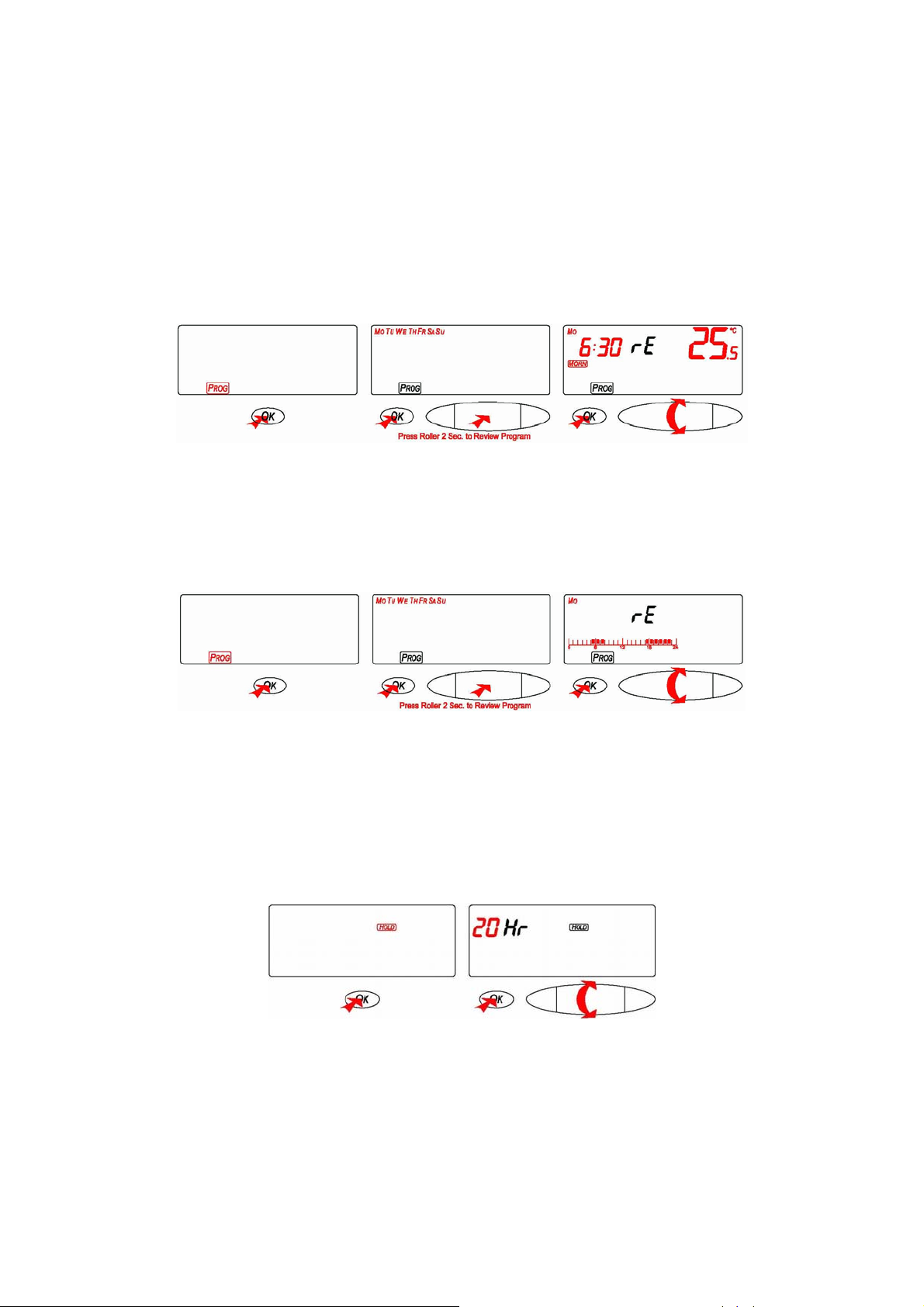

Pro kontrolu nastavení Denního programu na 4 periody
vyberte válečkem symbol PROG a stiskněte OK.
Podržte váleček po dobu 2 vteřin. Nyní můžete válečkem měnit periody
a kontrolovat nastavení pro každou periodu. Stisknutím válečku volíte
topení (tři plamínky) nebo chlazení (vločka). Potvrzením OK se vrátíte
do hlavní nabídky.
F. Dočasné podržení nastaveného programu
Nastavení při Denním programu na 4 periody:
Pro dočasné nastavení vyberte v menu válečkem symbol HOLD a stiskněte OK.
Válečkem nastavte dobu v rozmezí 0 – 24 hodin po jedné hodině.
Potvrzením OK se vrátíte do hlavní nabídky.
Nastavení při 24 hodinovém denním program.
Teplotu pro podržení si vyberte manuálně před vstupem do menu.
Pro dočasné nastavení vyberte v menu válečkem symbol HOLD a stiskněte OK.
Válečkem nastavte dobu až 24 hodin po jedné hodině. Doba je počítána od aktuálního
času. Nastavení je zobrazeno na ose.
Potvrzením OK se vrátíte do hlavní nabídky.
Page 7

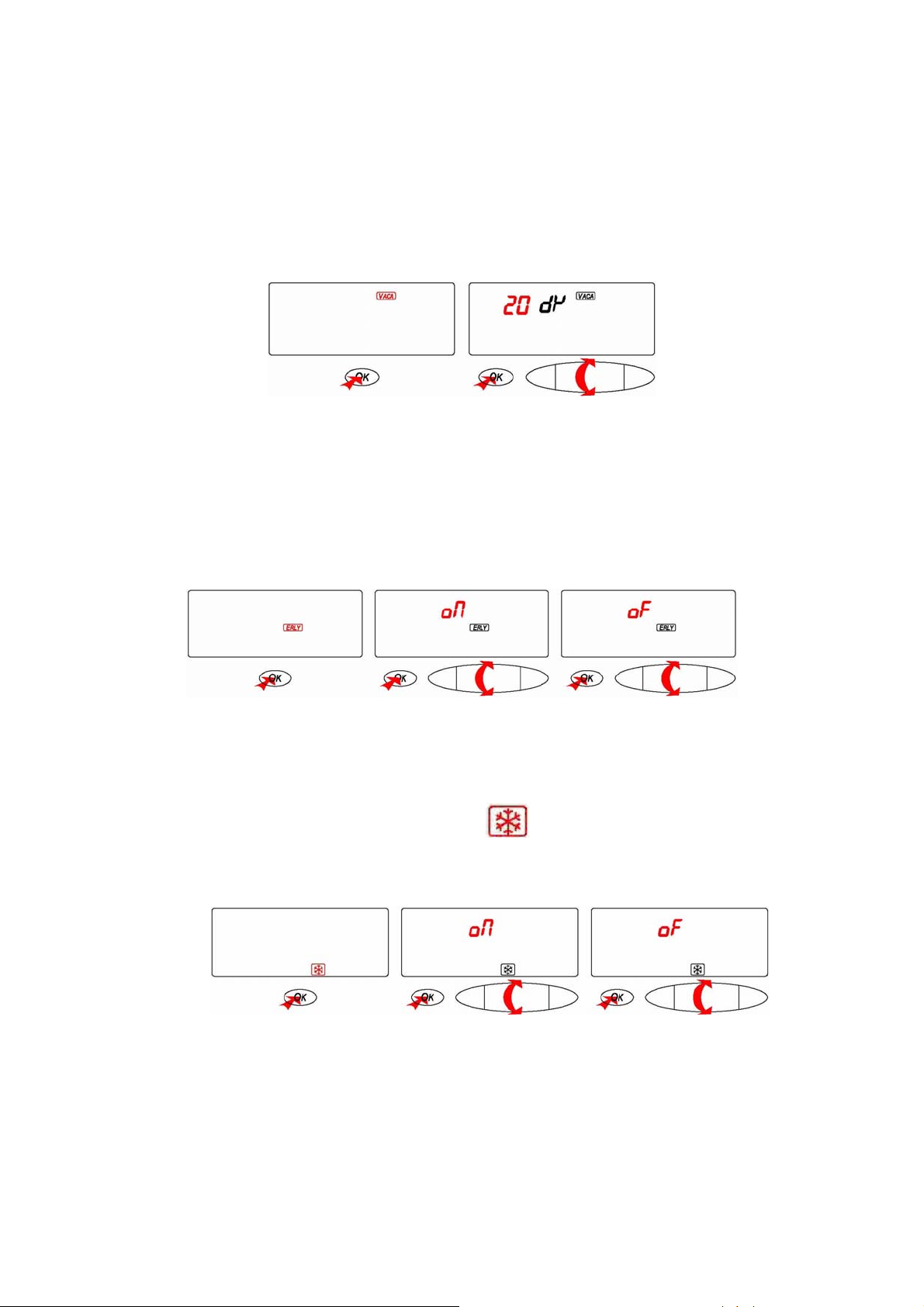

G.Nastavení přestávky:
Vyřadí systém na požadovanou dobu.
Vyberte válečkem symbol VACA (nastavení přestávky) a stiskněte OK.
Vyberte válečkem délku přestávky v rozmezí 0 – 99 dnů po jednom dnu. Potvrzením
OK se vrátíte do hlavní nabídky.
H. Dřívější start (Toto nastavení je možné pouze v Denním programu na 4 periody):
Dřívější start umožní systému start před začátkem periody na určenou teplotu.
Vyberte válečkem symbol EARLY(dřívější start) a stiskněte OK.
Nastavte válečkem dřívější start ON nebo OFF(zapnuto / vypnuto). Potvrzením OK se
vrátíte do hlavní nabídky.
I. Nastavení proti zamrznutí:
Toto nastavení umožní sytému držet teplotu na 5 ۫C .
Vyberte válečkem symbol sněhové vločky
Nastavte válečkem ON nebo OFF (zapnuto / vypnuto). Potvrzením OK se vrátíte do
hlavní nabídky.
J. Přednastavení funkcí termostatu:
V přednastavení jsou tři možnosti: 1) Nastavení hystereze termostatu (dF)
2) Nastavení zpoždění termostatu (dL)
3) Kalibrace okolní teploty termostatu(TP)
Vyberte válečkem SET(nastavení) a stiskněte OK
a stiskněte OK.
Page 8

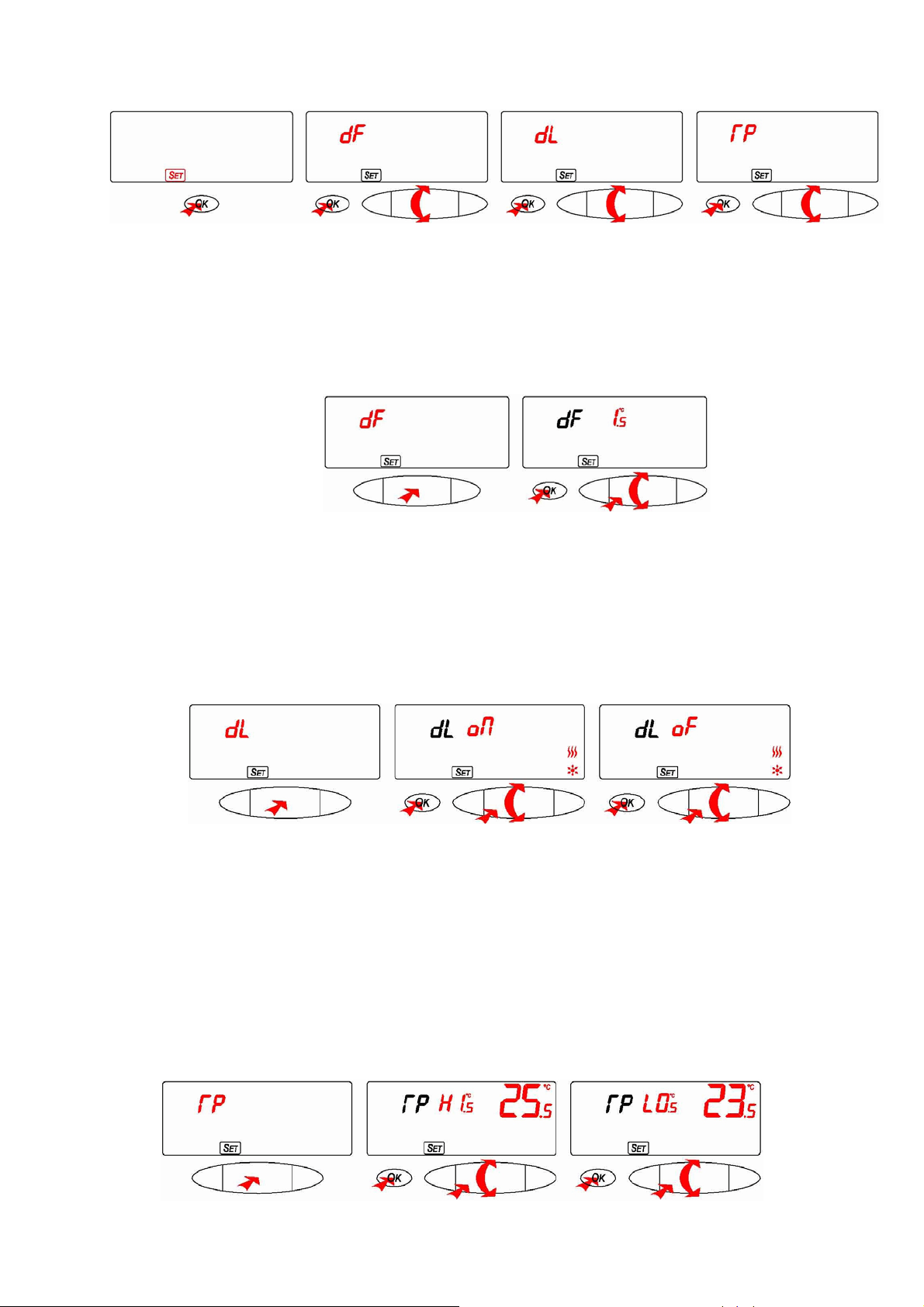

A> Nastavení hystereze termostatu (dF):
Vyberte válečkem nastavení (dF) a stiskněte váleček.
Nastavte válečkem teplotu hystereze v rozmezí 0,5 – 2 ۫C po krocích 0,5۫ C.a
potvrďte OK, tím se dostanete opět do volby přednastavení. Pro navrácení do
menu stiskněte podruhé OK.
B> Nastavení zpoždění (dL):
Vyberte válečkem zpoždění termostatu (dL) a stiskněte váleček.
Nastavte válečkem zapnuto/vypnuto (on/off) stisknutím válečku přepínáte
mezi topením, chlazením nebo obojím (doporučeno nastavit pro obojí stejně).
Při zapnutí systém zpozdí start o 5 minut.
Potvrďte OK, tím se dostanete opět do volby přednastavení. Pro navrácení do
menu stiskněte podruhé OK.
C> Kalibrace okolní teploty termostatu ± 2,5 °C (TP):
Teploměr byl již kalibrován výrobcem, ale pro optimalizaci je možné provést
kalibraci dle např. referenčního teploměru. Kalibraci teploty termostatu je
možné provádět v rozpětí -2,5 až +2,5°C.
Vyberte válečkem symbol (TP) a stiskněte váleček.
Nastavte válečkem požadovanou aktuální teplotu okolí, která se zobrazí v
pravé části displeje.
Page 9
4. Signalizace vybité baterie
Když je baterie slabá spustí se alarm a na displeji začne blikat symbol , tudíž je
potřeba baterie vyměnit.
5. Přijímač
• Automatický mod:
Přijímač připojte tak jak je na schématu níže.
Při ovládání bezdrátovým termostatem je potřeba, aby manuální mód byl vypnutý (červená
LED MANU nesvítí). Červená LED OUTPUT bude svítit při sepnutí výstupního relé
termostatem.
• Manuální mod:
Stiskem tlačítka MANU (rozsvítí se červená LED) přijímač přepnete do manuálního modu.
Pro sepnutí výstupního relé v manuálním modu je potřeba stisknout tlačítko OUTPUT
(červená LED svítí), tudíž tlačítkem zapnete nebo vypnete přístroj. Opětovným stisknutím
tlačítka MANU přepnete přijímač do modu ovládání termostatem (červená LED nesvítí).
Upozornění: Pokud dojde k výpadku napájení přijímače, stav před
výpadkem se neobnoví. Přijímač zůstane v nesepnutém stavu a bude
čekat na další změnu stavu z vysílače.

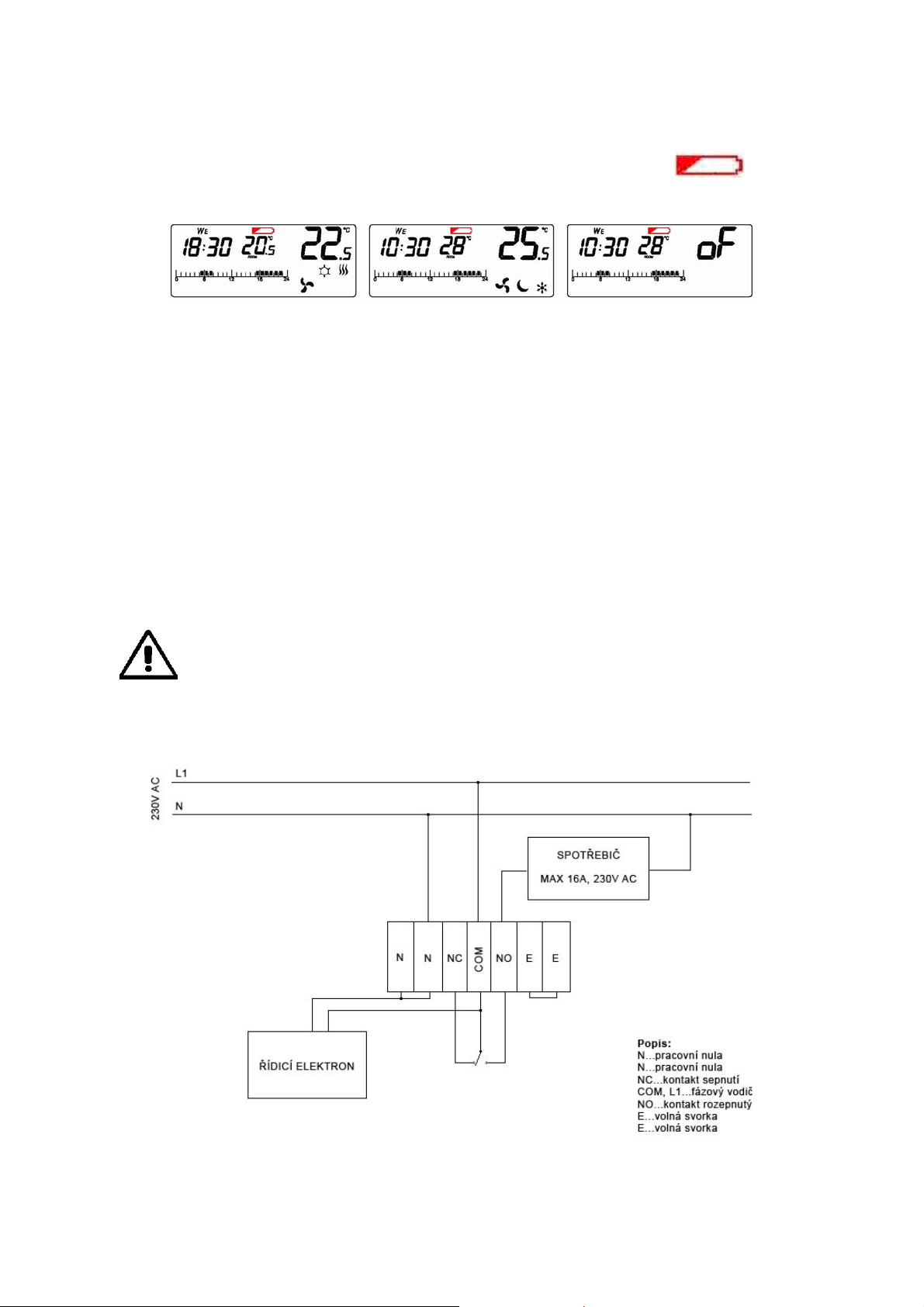

6. Schéma zapojení
Page 10
7. Technické parametry:
A. Vysílač: Provozní teplota: 0 ۫C – 35 ۫C
Teplota k nastavení: 5 ۫C – 30 ۫C
Napájení: 2x AA baterie
Dosah: 25 m volný prostor, 15 m v zástavbě
Frekvence: 433 MHz
B. Přijímač: Napájení: 230 V, 50 Hz
Kontakt relé: 230 V/16 A max. (odporová zátěž)
230 V/4 A max. (indukční zátěž)
Frekvence: 433 MHz
LIKVIDACE VÝROBKU
Vážený zákazníku, pokud se někdy v budoucnu rozhodnete tento výrobek vyhazovat, pak, prosím, mějte
na paměti, že mnoho z jeho částí je vyrobeno z materiálů, které mohou být recyklovány.
Nevyhazujte proto, prosím výrobek do běžného odpadu, ale přenechte ho k recyklaci v zařízení, které je
k tomu ve vašem regionu určeno.
Tento návod k použití je publikace firmy FK technics spol. s r.o.
Návod odpovídá technickému stavu při tisku.
Změny vyhrazeny !
12/2010 FK technics spol.s r.o.
