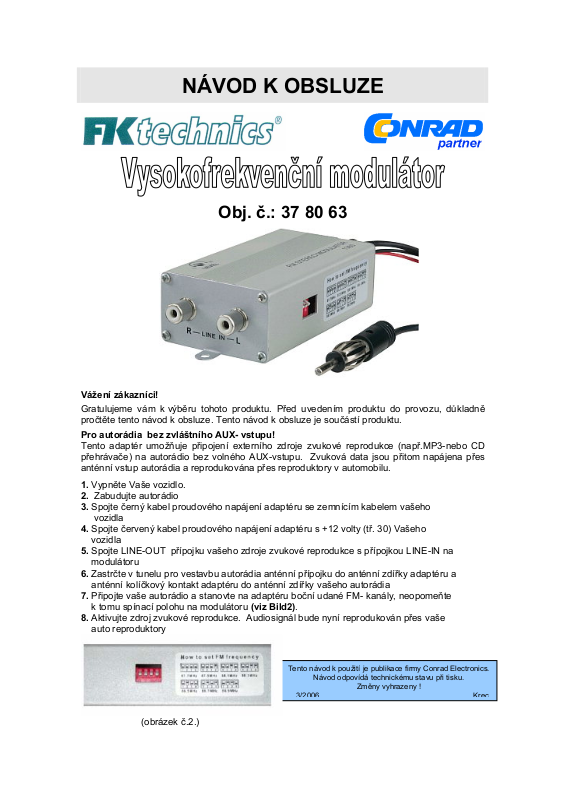

NÁVOD K OBSLUZE
Obj. č.: 37 80 63
Vážení zákazníci!
Gratulujeme vám k výběru tohoto produktu. Před uvedením produktu do provozu, důkladně
pročtěte tento návod k obsluze. Tento návod k obsluze je součástí produktu.
Pro autorádia bez zvláštního AUX- vstupu!
Tento adaptér umožňuje připojení externího zdroje zvukové reprodukce (např.MP3-nebo CD
přehrávače) na autorádio bez volného AUX-vstupu. Zvuková data jsou přitom napájena přes
anténní vstup autorádia a reprodukována přes reproduktory v automobilu.
1. Vypněte Vaše vozidlo.
2. Zabudujte autorádio
3. Spojte černý kabel proudového napájení adaptéru se zemnícím kabelem vašeho
vozidla
4. Spojte červený kabel proudového napájení adaptéru s +12 volty (tř. 30) Vašeho
vozidla
5. Spojte LINE-OUT přípojku vašeho zdroje zvukové reprodukce s přípojkou LINE-IN na
modulátoru
6. Zastrčte v tunelu pro vestavbu autorádia anténní přípojku do anténní zdířky adaptéru a
anténní kolíčkový kontakt adaptéru do anténní zdířky vašeho autorádia
7. Připojte vaše autorádio a stanovte na adaptéru boční udané FM- kanály, neopomeňte
k tomu spínací polohu na modulátoru (viz Bild2).
8. Aktivujte zdroj zvukové reprodukce. Audiosignál bude nyní reprodukován přes vaše
auto reproduktory
(obrázek č.2.)
Tento návod k použití je publikace firmy Conrad Electronics.
Návod odpovídá technickému stavu při tisku.
Změny vyhrazeny !
