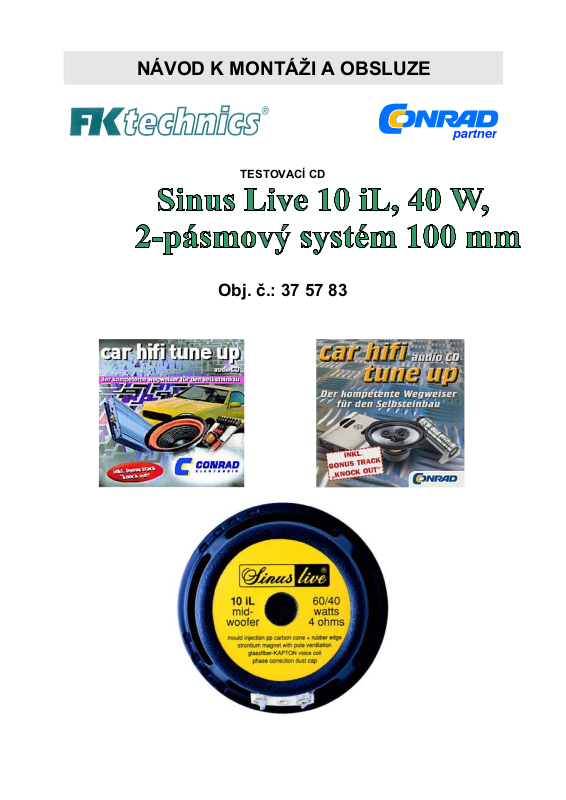

NÁVOD K MONTÁŽI A OBSLUZE
TESTOVACÍ CD
Obj. č.: 37 57 83
Page 2
OBSAH
Strana:
Úvod ........................................................................................................................... 2
Krok 1. Levá/pravá kabeláž reproduktoru................................................................... 3
Krok 2. Levé/pravé porovnání zvuku A....................................................................... 3
Krok 3. Levé/pravé porovnání zvuku B (vysokotónová oblast) ................................... 3
Krok 4. Levé/pravé porovnání zvuku C (střednětónová oblast) .................................. 3
Krok 5. Levé/pravé porovnání zvuku D (basová oblast) ............................................ 3
Seznam kroků............................................................................................................. 4
Krok 6. Test fáze A (správná fázová poloha).............................................................. 5
Krok 7. Fázový test A (převrácená pravá fáze)........................................................... 5
Krok 8. Fázový test B (pro malý popř. basově slabší zařízení bez subwooferu)......... 5
Krok 9. Fázový test B (převrácená pravá fáze)........................................................... 5
Krok 10. L/P nastavení balance.................................................................................. 5
Krok 11. Subwoofer - dělicí frekvence ........................................................................ 5
Krok 12. Subwoofer – polarita .................................................................................... 6
Krok 13. Sinus Sweep (stereo)................................................................................... 6
Krok 14. Harfa ............................................................................................................ 6
Krok 16. Piano............................................................................................................ 6
Krok 16. Fretless Bass ............................................................................................... 6
Krok 17. Akustická kytara ........................................................................................... 6
Krok 18. Slap Bass a Natur Drums............................................................................. 6
Krok 19. Rap Solo ...................................................................................................... 6
Krok 20. Bonus Track "Knock out" feat. Abraham Laboriell na basu. ......................... 6
Krok 21. Poslechový test 1: CD nebo MD. to je zde otázka. Kdo to umí rozlišit? ....... 6
Krok 22. Poslechový test1: CD nebo MD. to je zde otázka. Kdo to umí rozlišit? ........ 7
Krok 23. Poslechový test 2: Jak často můžete slyšet sinusový tón? .......................... 7
Krok 24. Poslechový test 3: Jako předtím, avšak kratší tóny...................................... 7
Krok 25. Poslechový test 4: Jak často můžete slyšet rozdíly tónových výšek? .......... 7
2
ÚVOD
Pro dosažení nejlepších výsledků, držte se prosím testu pořadí určeném
prostřednictvím seznamu kroků. Přejeme Vám mnoho zábavy při vestavbě a ladění
vašeho – hi-fi zařízení!
Představuje se vám špičková třída dvoupásmových systémů pro neobvyklý hudební
zážitek. Často se provádí montáž automobilových reproduktorů hluboko k podlaze,
což má za následek matný a fádní zvuk, neboť zvuk z výškových reproduktorů se
dostane maximálně k úrovni holeně a nikoliv do uší! Zcela jinak se chovají tyto
dvoupásmové systémy. Montáž hloubkových/středotónových reproduktorů se provádí
do specifických a k tomu určených míst, výškové reproduktory umístíte do optimální
výšky poslechu (např. horní část dveří, atd.), a získáte tak optimální brilantní zvuk!
Další vybavení: Hloubkové/středotónové reproduktory – karbonová vlákna, koš podle
DIN (Euro)· Neodymové výškové reproduktory 31 mm· Frekvenční výhybka z
odporových obvodů PTC pro přizpůsobení úrovně vysokých tónů 1,5 až 5,5 dB v 5
stupních.
Tabulkové hodnoty:
· (max.): 40 watt · Frekv. rozsah: 60 watt · Impedance: 50-22 000 Hz · Čelní průměr
mm: 4 Ω · Montáž. průměr mm: 101 · Montáž. hloubka: 94
Model: 10 iL · Provedení: 100 mm · Zatížitelnost (sin.): Universal
Page 3
3
KROK 1. LEVÁ/PRAVÁ KABELÁŽ
REPRODUKTORU
Na začátek naší testovací práce se musíte ujistit, že je připojen levý reproduktor na
levém výstupu a pravý reproduktor na pravém výstupu. S krokem č. 1 lze
zkontrolovat správné levé a pravé propojení. Nejdříve dbejte na to, aby byl balanční
regulátor přesně ve střední posici a regulátor prolínání nastaven tak, aby byly
výhradně přední reproduktory seřízeny. Opakujte tento test s opačným nastavením
regulátoru prolínání ke kontrole interní levé/pravé kabeláže.
KROK 2. LEVÉ/PRAVÉ POROVNÁNÍ ZVUKU A
Jakmile budeme moci bezpečně vycházet z toho, že je levá/pravá kabeláž všech
reproduktorů správná, můžeme na základě kroku č. 2 přezkoušet, zda levé
reproduktory rovněž tak znějí, jako pravé. Pokud tomu tak nebude, potom je buď
jeden reproduktor defektní nebo není v pořádku provedena kabeláž k reproduktorům.
KROK 3. LEVÉ/PRAVÉ POROVNÁNÍ ZVUKU B
(VYSOKOTÓNOVÁ OBLAST)
Když se nezjistila žádná zvuková odchylka mezi levými a pravými reproduktory,
Můžete klidně přeskočit krok č. 3, č. 4 a č. 5. Pokud ne, musíte nyní přijít na to, zda
vysokotónový, středotónový nebo basový reproduktor produkuje odchylky. Proto
jsme v krocích č. 3, č. 4 a č. 5 rozdělili hudbu do tří příslušných kmitočtových pásem.
Začneme s vysokotónovou oblastí u 3000 Hz a výše. Následuje středotónová oblast
s 300 Hz - 3000 Hz a nakonec basová oblast s frekvencemi pod 300 Hz.
KROK 4. LEVÉ/PRAVÉ POROVNÁNÍ ZVUKU C
(STŘEDNĚTÓNOVÁ OBLAST)
KROK 5. LEVÉ/PRAVÉ POROVNÁNÍ ZVUKU D
(BASOVÁ OBLAST)
Test/zkouška
12 Subwoofer - polarita Bass Drum 4tel
13 Sinus Sweep Kmitočtový průběh
14 Kvalita reprodukce Harfa
15 Kvalita reprodukce Piano
16 Kvalita reprodukce Fretless Bass
17 Kvalita reprodukce Akustická kytara
18 Kvalita reprodukce Slap Bass + Natur
19 Kvalita reprodukce Rap Solo „The Bass Project“
Krátká informace Úsek z CD
Beats
15 Hz -18 Hz
Drums
„Baby Boo“
Page 4
Test/zkouška
20 Bonus Track Titul: „Knockout“
21 Test poslechu 1 CD nebo MD Hudební ukázka „Hebký bas“:
22 Test poslechu 1 CD nebo MD Hudební ukázka „Hebký bas“:
23 Test poslechu 2 Dlouhé tiché tóny
24 Test poslechu 3 Krátké tiché tóny
25 Test poslechu 4 Tónové výšky -
Krátká informace Úsek z CD
„Get the kick“:
feat. Abraham
Laboriell
vjem
„Knockout“
„Keepn it real“
„Keepn it real“
SEZNAM KROKŮ
Test/zkouška
1 L/P kabeláž Anglický, německý
2 L/P porovnání zvuku A Hudební ukázka ve
3 L/P porovnání zvuku vysoké B Hudební ukázka ve
4 L/P porovnání zvuku A střední C Hudební ukázka ve
5 L/P porovnání zvuku nízké D Hudební ukázka ve
6 Fázový test I Hudební ukázka
7 Fázový test I Hudební ukázka
8 Fázový test II Hudební ukázka
9 Fázový test II Hudební ukázka
10 L/P nastavení balance Sólový zpěv
11 Subwoofer dělicí frekvence Hudební ukázka „Disko Bass
Krátká informace Úsek z CD
mluvčí na levém
popř. pravém
kanálu
„jemný bas 2“:
změně stran
změně stran > 3
kHz
změně stran 300 –
3 kHz
změně stran < 300
Hz
mono
mono, otočená
pravá fáze
stereo
stereo, otočená
pravá fáze
přesně středový
„LA Women“
„jemný bas 2“:
„LA Women“
„jemný bas 2“:
„LA Women“
„jemný bas 2“:
„LA Women“
„Planet Bass 2“:
„Frotzen Skies“
„Planet Bass“:
„Frotzen Skies“
„Get the Kick“:
Knock out“
„Get the Kick“:
Knock out“
„Disko Bass
70/80“:
„Funkifize“
70/80“:
„Funkifize“
4
Page 5
5
KROK 6. TEST FÁZE A (SPRÁVNÁ FÁZOVÁ
POLOHA)
S tímto testem se chceme ujistit, že není žádný reproduktorový pár připojen se
špatnou polaritou, tzn. fázovým otočením nejsou smazány řádné frekvence. Tento
test musí být nejdříve proveden pro přední a pro záďový systém odděleně. Nyní
začneme s regulátorem prolínání v přední pozici.
Krok č. 6 musí snít energičtěji popř. hlasitěji v basové oblasti než krok č. 7. Pokud
tomu tak nebude, nebo přesný opak, potom existuje přepólování reproduktorů.
Zkontrolujte prosím nyní veškerá připojení mezi rádiem a reproduktory v tom smyslu,
na kterém místě je zaměněno (+) a (-). Jakmile je nyní přední systém správně
připojen, opakujte tento test s regulátorem prolínání v záďové pozici.
KROK 7. FÁZOVÝ TEST A (PŘEVRÁCENÁ PRAVÁ
FÁZE)
KROK 8. FÁZOVÝ TEST B (PRO MALÝ POPŘ.
BASOVĚ SLABŠÍ ZAŘÍZENÍ BEZ SUBWOOFERU)
Tento test je speciálně koncipován pro méně dimenzovaná zařízení. I v tomto
případě musí být nejdříve testováno odděleně pro přední a záďový systém. U
správné polarity reproduktorů musí být zvuk v kroku č. 8 ve srovnání s krokem č. 9
navigován jasně ve středu. Pokud je tomu naopak, potom existuje přepólování
reproduktorů. Zkontrolujte nyní prosím veškerá připojení mezi rádiem a reproduktory
v tom smyslu, na jakém místě je zaměněno (+) a (-).
KROK 9. FÁZOVÝ TEST B (PŘEVRÁCENÁ PRAVÁ
FÁZE)
KROK 10. L/P NASTAVENÍ BALANCE
Pro optimální stereo-zvuk v autě nestačí ponechat regulátor balance ve střední
poloze. Jelikož pozice řidiče není přesně ve středu mezi reproduktory, pro tuto pozici
poslechu musí být optimálně přizpůsobena stereo-balance. U kroku č. 10 musíte
regulátor balance nastavit tak, aby jste hlas vnímaly přesně před vámi. Malý tip: Se
zavřenýma očima lze nejlépe vysledovat pozici hlasu.
KROK 11. SUBWOOFER - DĚLICÍ FREKVENCE
Krok 11.
Subwoofer mají dva elementární důležité úlohy. Za prvé se starají o energickou a
sytou basovou reprodukci, za druhé mají ale také odlehčovat ostatní reproduktory od
basových frekvencí při zvýšené hlasitosti, které jsou pro malé rámy příliš hluboké a
zcela škodlivé. Ale teprve přesně nastavený subwoofer tyto služby poskytuje. Na
začátek tohoto testu s krokem č. 11 nastavte dělicí frekvenci nejdříve na ca. 80 Hz a
regulátor výšek popř. basů na +/- 0. Nyní jde o nalezení nastavení, při kterém
nemáte dojem, že slyšíte hlas nebo jiné nástroje ze směru subwooferu. Současně
Subwoofer - dělicí frekvence
Page 6
smějí ostatní reproduktory ale reprodukovat jen tolik basových frekvencí, aby nebyly
zdeformované.
Pokud nenaleznete žádné uspokojivé nastavení, potom je výkonnost vašich
ostatních reproduktorů s největší pravděpodobností příliš nízká.
6
KROK 12. SUBWOOFER – POLARITA
Tento test zjišťuje pro vaše auto optimální polaritu subwooferu. Jelikož je umístění
subwooferu k hlavním reproduktorům v každém akustickém prostředí jiné, mohou
vést časové posuvy k tomu, že budou podíly frekvence vymazány. Aby se tomu
zamezilo, můžete nyní s krokem č. 12 subwoofer připojit tak, že pocítíte výrazné
zesílení tlaku a nikoliv ztrátu tlaku, jako u nepříznivé polarity. Ale pozor!!! Dbejte při
přepólování na to, abyste v žádném případě nezpůsobili elektrický zkrat sdružením
obou kabelových konců.
KROK 13. SINUS SWEEP (STEREO)
S tímto průběhem frekvence můžete nyní přesně slyšet, zda akustika ve vašem autě
vykazuje frekvenční mezery nebo jsou frekvence příliš zdůrazněny. Snažte se o
lineární průběh frekvence, můžete provést korektury frekvence s pomocí externího
ekvalizéru.
S pomocí následujících přirozených nástrojů můžete posoudit kvalitu zvuku vašeho
zařízení.
KROK 14. HARFA
KROK 16. PIANO
KROK 16. FRETLESS BASS
KROK 17. AKUSTICKÁ KYTARA
KROK 18. SLAP BASS A NATUR DRUMS
KROK 19. RAP SOLO
KROK 20. BONUS TRACK "KNOCK OUT" FEAT.
ABRAHAM LABORIELL NA BASU.
KROK 21. POSLECHOVÝ TEST 1: CD NEBO MD.
TO JE ZDE OTÁZKA. KDO TO UMÍ ROZLIŠIT?
Page 7
7
KROK 22. POSLECHOVÝ TEST1: CD NEBO MD.
TO JE ZDE OTÁZKA. KDO TO UMÍ ROZLIŠIT?
KROK 23. POSLECHOVÝ TEST 2: JAK ČASTO
MŮŽETE SLYŠET SINUSOVÝ TÓN?
KROK 24. POSLECHOVÝ TEST 3: JAKO
PŘEDTÍM, AVŠAK KRATŠÍ TÓNY.
KROK 25. POSLECHOVÝ TEST 4: JAK ČASTO
MŮŽETE SLYŠET ROZDÍLY TÓNOVÝCH VÝŠEK?
Pokud se Vám hudební ukázky líbily, můžete si v aktuálním katalogu Conrad
objednat ohlášená United Sound Bass CD-disky.
Rozlišení poslechového testu:
1.) Kdo zde slyší rozdíl, ten slyší trávu růst!
Správně: ŽÁDNÝ rozdíl. Obě CD.
2.) 6 dlouhých sinusových tónů
3.) 6 krátkých sinusových tónů
4.) 5 rozdílů výškových tónů. Poslední oba tóny jsou stejné!
Otisk tohoto návodu nebo použití v elektronických médiích i formou výtahu
vyžaduje pouze písemné schválení výrobce.
